Tipo de producto	Cafetera superautomática
Marca	Siemens
Modelo	TK52001
Categoría	Cafetera
Uso	Doméstico
Funciones principales	Café suave, café intenso, agua caliente, vapor, espuma de leche
Molino integrado	Sí, con regulador de fineza de molienda ajustable
Ajuste fineza molienda	Regulador 15, modificar solo con el molino en funcionamiento
Cantidad de café ajustable	De 30 a 220 ml por taza, ajuste de fábrica 125 ml
Dureza del agua ajustable	4 niveles (1-4), accesible en modo standby
Programa de mantenimiento	Descalcificado y limpieza combinados, duración aprox. 40 min, activado por LED S
Enjuague automático	Sí, al arrancar en frío y al ponerse en reposo
Apagado automático	Después de 3 horas en modo standby
Pitorro agua caliente/vapor	Pitorro 8 con cánula extraíble, agarrar por el elemento plástico
Pico de café	Ajustable en altura
Bandeja calientatazas	Sí (14)
Depósito de agua	Extraíble (11), capacidad no especificada
Depósito de granos	Con tapa hermética (12)
Bandeja recolectora de agua	Con flotador indicador de nivel (18,19)
Cajón de posos	Sí (17)
Seguridad	Parada de emergencia, protección contra heladas, instrucciones de quemadura
Limpieza	Piezas desmontables, cámara de percolación extraíble (22), pitorro desmontable
Accesorios opcionales	Filtro de agua ref. 461732, descalcificador ref. 310451, pastillas de limpieza ref. 310575
Garantía	Según condiciones del distribuidor en el país de compra
Servicio posventa	BSH Hausgeräte AG, datos de contacto según país

Preguntas frecuentes - TK52001 SIEMENS

¿Cómo preparar espuma de leche con la TK52001?

Llene una taza con aproximadamente 1/3 de leche fría (preferiblemente 1,5% MG). Baje la cánula sobre el pitorro 8, pulse la tecla vapor (5). Cuando el LED parpadee, sumerja el pitorro en la leche y gire el selector 6 a /! Gire lentamente la taza hasta obtener la espuma. Vuelva a colocar el selector en O. Limpie el pitorro inmediatamente después de que se enfríe.

¿Cómo iniciar el programa de mantenimiento (descalcificado)?

Cuando el LED S esté encendido, ponga la máquina en standby (tecla 2). Vacíe el cajón de café (17) y la bandeja colectora (18). Mantenga pulsada la tecla 2 al menos 5 segundos: el LED S parpadea. Coloque una pastilla de limpieza en la tolva 13. Mezcle descalcificador ref. 310451 en 0,5 L de agua tibia, vierta en el depósito. Pulse la tecla 2. Siga las instrucciones del LED (vierta bajo el pitorro, enjuague, etc.) durante aproximadamente 40 minutos.

¿Cómo ajustar la fineza de la molienda?

Mientras el molino esté funcionando (pulse una tecla de dosificación), gire el regulador 15 a la posición deseada. Cuanto más pequeño sea el punto, más fina será la molienda. El ajuste se nota después de 2-3 tazas. Atención: solo modifique el regulador con el molino en marcha.

¿Cómo ajustar la dureza del agua?

Ponga la máquina en standby. Mantenga pulsada la tecla 2 al menos 5 segundos: los LED 7a-d indican el nivel actual. Pulse la tecla 2 hasta que el número de LED encendidos corresponda a su dureza (ej.: 3 LED para nivel 3). Confirme pulsando la tecla 3 o 4. Si usa un filtro de agua, ajuste al nivel 1.

¿Qué hacer si el café no sale o sale gota a gota?

Primero verifique que el depósito de agua esté lleno y correctamente colocado. Si la molienda es demasiado fina, ajuste el regulador 15 a una molienda más gruesa. Asegúrese de que la cámara de percolación 22 esté bien colocada y bloqueada. Si el problema persiste, contacte al servicio posventa.

¿Cómo obtener agua caliente para el té?

La máquina debe estar lista (LED verde). Coloque una taza bajo el pitorro 8. Baje la cánula sobre el pitorro. Gire el selector 6 a /. El agua caliente sale. Para detener, vuelva a colocar el selector en O. Atención: el pitorro se calienta mucho, agárrelo solo por el elemento plástico.

¿Cómo modificar de forma permanente la cantidad de café servida?

Durante la preparación de una taza, mantenga pulsada la tecla de dosificación correspondiente (③ o ④) hasta alcanzar la cantidad deseada (30-220 ml). Suelte. La nueva cantidad se memoriza. Para volver al ajuste de fábrica (125 ml), realice un reset: en standby, retire los cajones 17 y 18, mantenga pulsadas ③ y ④ durante 5 segundos hasta que los LED parpadeen, luego vuelva a colocar los cajones.

¿Cómo limpiar el pitorro de vapor?

Después de usar y de que se enfríe, desenrosque el pitorro 8 del tubo. Desmonte todas las piezas (figura D). Límpielas con detergente lavavajillas y un cepillo suave. Use una aguja roma para desatascar el orificio del extremo 8c. Enjuague y seque. Vuelva a montar. No use limpiador a vapor.

¿Qué significan los diferentes LED en la pantalla?

Los LED 7a-d indican: a encendido = depósito de agua vacío; b encendido = bandeja colectora llena; b parpadeante = bandeja mal colocada; S encendido = programa de mantenimiento necesario; S parpadeante = mantenimiento en curso; c parpadeante = colocar el selector en O; c encendido = colocar el selector en /.

¿Cómo proteger la máquina contra las heladas?

Ponga la máquina en marcha, retire el depósito de agua y vacíelo, luego vuélvalo a colocar. Coloque un recipiente grande bajo el pitorro 8. Pulse la tecla 2. Cuando el LED c parpadee, gire el selector 6 a /. La máquina emite vapor hasta que no quede más. Vuelva a colocar el selector en O y apague el interruptor.

MANUAL DE USUARIO TK52001 SIEMENS

Instrucciones de uso

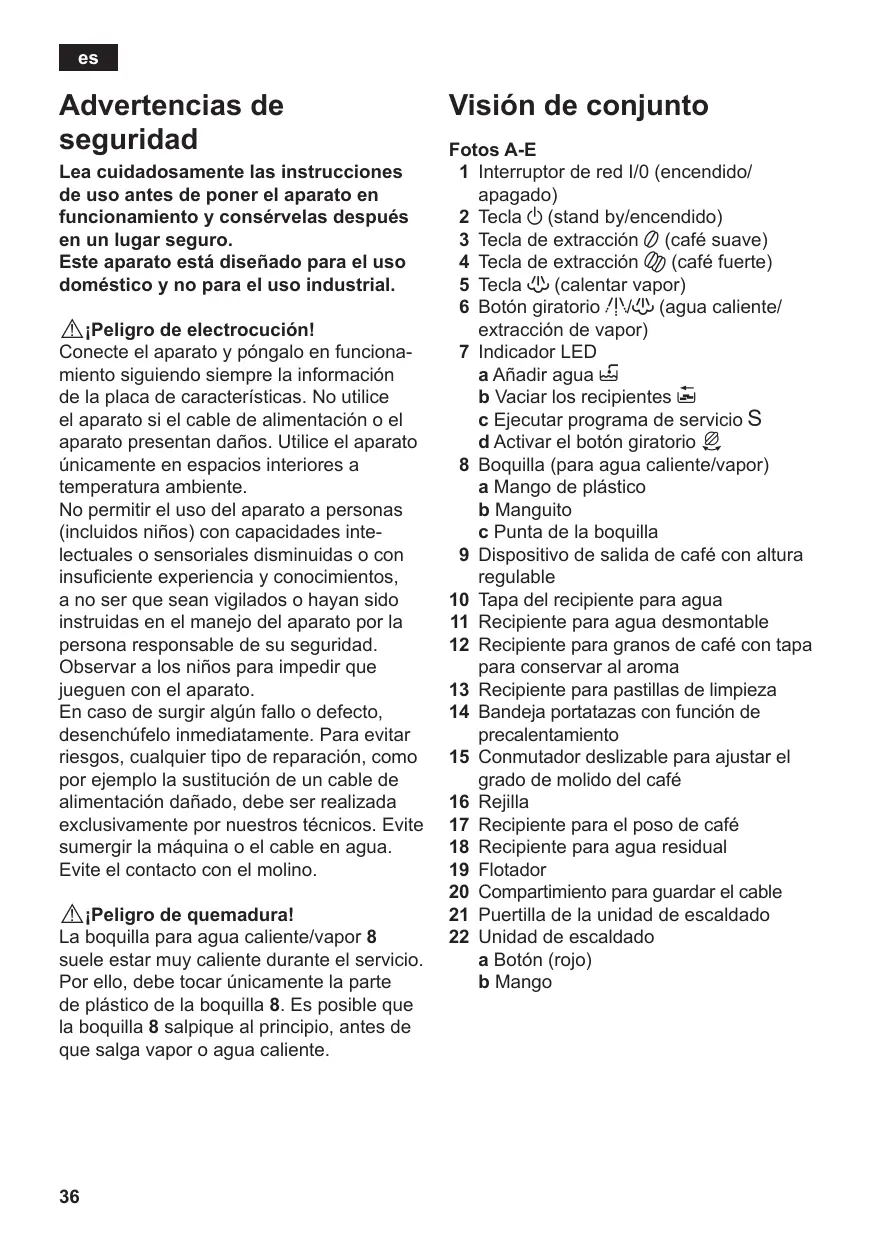

Advertencias de seguridad

Lea cuidadosamente las instrucciones de uso antes de poner el aparato en funcionamiento y consérvelas en un lugar seguro.

Este aparato está diseñado para el uso doméstico y no para el uso industrial.

¡Peligro de electrocución!

Conecte el aparato y póngalo en funcionamiento siguiendo siempre la información de la placa de características. No utilice el aparato si el cable de alimentación o el aparato presentan daños. Utilice el aparato únicamente en espacios interiores a temperatura ambiente.

No permitir el uso del aparato a personas (incluidos niños) con capacidades intelectuales o sensoriales disminuidas o con insuficiente experiencia y conocimientos, a no ser que sean vigilados o hayan sido instruidas en el manejo del aparato por la persona responsable de su seguridad. Observar a los niños para impedir que jueguen con el aparato.

En caso de surgir algún fallo o defecto, desenchúfelo inmediatamente. Para evitar riesgos, cualquier tipo de reparación, como por ejemplo la sustitución de un cable de alimentación dañado, debe ser realizada exclusivamente por nuestros técnicos especializados. Evite sumergir la máquina o el cable en agua. Evite el contacto con el molino.

¡Peligro de quemadura!

La boquilla para agua caliente/vapor 8 suele estar muy caliente durante el servicio. Por ello, debe tocar únicamente la parte de plástico de la boquilla 8. Es posible que la boquilla 8 salpique al principio, antes de que salga vapor o agua caliente.

Visión de conjunto

Fotos A-E

1 Interruptor de red I/0 (encendido/apagado) 2 Tecla (stand by/encendido) 3 Tecla de extracción (café suave) 4 Tecla de extracción (café fuerte) 5 Tecla (calentar vapor) 6 Botón giratorio (agua caliente/extractor de vapor) 7 Indicador LED añadir agua b Vaciar los recipientes c Ejecutar programa de servicio d Activar el botón giratorio. 8 Boquilla (para agua caliente/vapor) a Mango de plástico b Manguito c Punta de la boquilla 9 Dispositivo de salida de café con altura regulable 10 Tapa del recipiente para agua 11 Recipiente para agua desmontable 12 Recipiente para granos de café con tapa para conservar el aroma 13 Recipiente para pastillas de limpieza 14 Bandeja portatazas con referencia de precalentamiento 15 Conmutador deslizable para ajustar el grado de molido del café 16 Rejilla 17 Recipiente para el poso de café 18 Recipiente para agua residual 19 Flotador 20 Compartimento para guardar el cable 21 Puertilla de la unidad de escaldado 22 Unidad de escaldado a Botón (rojo) b Mango

Preparación del aparato antes de uso por primera vez

Aspectos generales

Llene los recipientes respectivos únicamente con agua pura sin gas y preferiblemente con mezclas de granos de café aptas para máquinas automáticas o para café expreso. Evite el uso de granos glaseados, caramelizados o azucarados y no utilice nunca café torrefacto, ya que provocan la obstrucción del molino. En esta máquina se puede ajustar el grado de dureza del agua (consulte el capítulo sobre "el ajuste del grado de dureza del agua").

Puesta en funcionamiento

• Retire la longitud de cable necesaria del compartimento y conecte el cable.
• Retire el recipiente de agua 11, límpielo y llénelo con agua fría hasta el nivel máximo "max".
• Coloque el recipiente de agua 11 sin ladearlo y empújelo hacia abajo.
• Llene el recipiente para granos de café con café en grano.
• Coloque el interruptor de red 1 en I. El LED de la tecla se ilumina en rojo.
• Asegúrese de que el botón giratorio 6 se entrega ajustado en O.
• Pulse la tecla. El LED parpadea.

Llenar la máquina con agua

En la primera puesta en servicio, han de llenarse primero las tuberías de agua del sistema.

• Coloque una taza debajo de la boquilla 8.
• Ajuste el botón giratorio 6 en /小心. La taza se empieza a llenar de agua. En cuanto se encienda Ø, ponga de nuevo el botón giratorio 6 en Ø.
• El LED de la tecla (2) parpadea, la máquina inicia el proceso de lavado y empieza a calentarse.

Cuando el LED de la tecla se ilumina en color verde, la máquina ya está lista para el servicio.

La máquina se programa de fábrica con ajustes estándar para lograr un funcionamiento óptimo.

Elementos de mando

1 Interruptor de red

El interruptor 1 situado en la parte trasera de la máquina interrumpe o conecta la alimentación.

Tras conectar el interruptor de red, el LED de la tecla se ilumina en rojo.

La máquina se encuentra ahora en modo "stand by".

¡Atención!

No accione el interruptor cuando la máquina está en funcionamiento.

Desconecte la máquina solo cuando esté en el modo "stand by".

2 Tecla modo "standby"

Con la tecla se enciende la máquina a partir del modo "stand by".

Después de accionar la tecla, la máquina se calienta e inicia el lavado. Al mismo tiempo, la tecla comienza a parpadear. Si el LED de la tecla se ilumina en verde, significa que la máquina está lista.

La máquina no inicia el lavado cuando:

• todavía está caliente al encenderla
• No se sirve café antes de ponerla en el modo "stand by".

Advertencia: Después de 3 horas la máquina pasa automáticamente al modo "stand by".

3 Tecla O para hacer café suave

Esta tecla sirve para extraer café suave. Al pulsarla primero se muele el café, después se escalda y por último se llena la taza.

4 Tecla Q para hacer café fuerte

Esta tecla sirve para extraer café fuerte. Al pulsarla primero se muele el café, después se escalda y por último se llena la taza.

5 Tecla vapor

Al pulsar la tecla, la máquina empieza a tener vapor para espumar o calentar.

6 Botón giratorio para extraer vapor

Para obtener agua caliente o vapor, el botón giratorio debe ajustarse en /ɪəo. Para que salga vapor se debe presionar previamente la tecla (consulte el capítulo "Vapor para espumar la leche").

7 Indicador LED

Cuando los LED se encienden o parpadean, la máquina indica lo siguiente: está encendido El recipiente para agua

está encendido

está vacío y tiene que volver a llenarse.

parpadea

Los recipientes están llenos: deben vaciarlos y volver a colocarlos.

S está encendido

Faltan los recipientes: deben colocarlos.

S parpadea

Debe ejecutarse el programa de servicios, véase el capítulo "Programa de servicios".

Se está ejecutando el programa de servicios.

parpadea

El botón giratorio se debe colocar en /ɪv/

está encendido

El botón giratorio se debe colocar en O.

Ajustes e indicaciones ópticas

Ajuste del grado de dureza del agua

Es importante ajustar correctamente el grado de dureza del agua para que la máquina pueda indicar a tiempo el momento en que se debe descalcificar. El grado de dureza preajustado equivale a 4.

El grado de dureza se puede consultar llamando a la empresa de abastecimiento de agua de su zona.

Nivel	Grado de dureza del agua
	(°dH)	(°fH)
1	1-7	1-13
2	8-15	14-27
3	16-23	28-42
4	24-30	43-54

• Ponga la máquina en modo "stand by". Presione como mínimo durante 5 segundos la tecla. El número de LEDs que se iluminan (7a, b, c, S, d, o) indica el grado de dureza del agua ajustado.
• A continuación presione la tecla hasta que se iluminen los LEDs necesarios para ajustar el grado de dureza deseado; p.ej., para el grado de dureza 3 se iluminan 7a, b y c en (S).
• Presione la tecla una sola vez. Los LEDs ajustados parpadean brevemente y se almacena el grado de dureza seleccionado.

Al utilizar el filtro de agua (accesorio adicional, nº de pedido 461732) se debe ajustar 1 como grado de dureza.

Advertencia: Si no se oprime ninguna tecla, la máquina pasa al modo de café sin guardar los ajustes. El grado de dureza que está almacenado se conserva.

Cuando el filtro se inserta por primera vez o se substituye, deben proceder a la limpieza del aparato.

• Llenar el recipiente para agua con agua hasta la marca "0,5 l".
• Colocar un recipiente suficientemente grande (aprox. 0,5 l) bajo la boquilla 8. Girar el botón giratorio 6 hasta la posición /Y.
• Cuando deje de salir agua de la boquilla 8, girar de nuevo el botón giratorio para la posición O.
• Llenar el recipiente para agua y las tuberías de agua del sistema (véase "Puesta en funcionamiento/llenar el sistema").

Ajuste del grado de molido

El grado de molido del polvo de café se puede ajustar con el conmutador deslizable 15.

¡Atención!

El grado de molido solo se puede ajustar durante el funcionamiento del molino, de lo contrario se puede dañar la máquina.

Presione la tecla. - Durante el funcionamiento del molino, deslice el conmutador 15 a la posición deseada; tenga en cuenta que cuanto más fino sea el punto, más fino será el polvo. El nuevo ajuste solo surte efecto a partir de la segunda o tercera taza de café.

Sugerencia: Con granos de café muy tostados, ajuste un grado de molido menos bajo; en caso de granos menos tostados, ajuste un grado de molido más bajo.

Flotador

El flotador 19 indica cuando se debe vaciar el recipiente 18.

• Si puede ver claramente el flotador 19, el recipiente 18 se debe vaciar.

Preparación con granos de café

Esta máquina automática de café expreso o normal muele los granos de café cada vez que se hace café. Utilice preferiblemente mezclas de granos preparadas para café expreso o normal. Los granos de café deben conservarse herméticamente cerrados y en un lugar frío, o también pueden congelarse. Los granos también pueden molerse incluso congelados.

Importante: Llene diariamente el recipiente de agua con agua fresca, ya que para que la máquina funcione correctamente, es importante que haya agua suficiente. No deje que se acabe el agua.

Sugerencia: Caliente previamente las tazas en la bandeja portavasos 14 o enjuáguelas con agua caliente (sobre todo las tazas para café expreso pequeñas y de pared gruesa).

La máquina ha de estar lista para funcionar.

• Coloque la taza o las tazas precalentadas debajo del dispositivo de salida de café 9.
• Dependiendo del aroma deseado, pulse la tecla o. La máquina escalfa el café y la taza o las tazas empiezan a llenarse.
• La máquina se detiene automáticamente una vez haya salido la cantidad de café ajustada (ajuste de fábrica aprox. 125 ml).

Al pulsar una vez más la tecla o se puede detener la máquina antes de tiempo.

Cantidad de líquido adicional

Se puede volver a extraer la misma cantidad de café.

• Para ello, una vez finalizado el escaldado y antes de que transcurran 3 seg., comenzar a pulsar la tecla O o Q.

Advertencia: Se vuelve a utilizar el mismo poso de café.

Modificar la calidad de líquido

La cantidad ajustada de forma estándar (aprox. 125 ml) para una taza de café suave o fuerte se puede modificar.

• Mantener pulsada la tecla o 📁 hasta que se haya obtenido la cantidad deseada de café (se puede elegir entre aprox. 30 hasta aprox. 220 ml).

Esta cantidad se puede volver a modificar en cualquier momento. Si se desea reponer de nuevo el ajuste de fábrica de aprox. 125 ml, se puede realizar un "reset".

Reset: Poner la máquina en modo "stand by" y extraer los recipientes 17 y 18. Pulsar las teclas para hacer café o y a la vez durante como mínimo 5 seg. Los LED 7a, b, c y d (S, S, o) parpadean brevemente. Colocar de nuevo los recipientes 17 y 18 y volver a encender la máquina mediante la tecla o.

Preparación de agua caliente

La máquina ha de estar lista para funcionar. Mediante esta función puedes calentar agua, p.ej., para preparar una taza de té.

¡Peligro de quemadura!

Toque solamente la parte de plástico, ya que la boquilla se calienta extremadamente.

• Coloque las tazas de café bajo la boquilla 8.
• Desplace el manguito de la boquilla 8 del todo hacia abajo.
• Ajuste el botón giratorio 6 en /cuidado

¡Peligro de quemadura!

Al ajustar el botón giratorio en !!!!, es posible que salpique agua. No toque ni dirija la boquilla 8 hacia personas.

• Detenga el proceso poniendo el botón giratorio 6 de nuevo en la posición O.

Vapor para espumar leche

La máquina ha de estar lista para funcionar. Primero espume la leche y después extraiga el café o espume la leche por separado y viértala cuando esté sobre el café.

¡Peligro de quemadura!

Toque solamente la parte de plástico, ya que la boquilla se calienta extremadamente.

• Desplace el manguito de la boquilla 8 del todo hacia abajo.
• Llene de leche aproximadamente un tercio de la taza.
• Pulse la tecla. El LED de la tecla comienza a parpadear.

A continuación tiene lugar un ciclo de calentamiento de aproximadamente 20 segundos.

• Sumerja la boquilla 8 en la leche sin tocar el fondo de la taza.
• En cuanto el LED parpadee, ponga el botón giratorio 6 en /小心.

¡Peligro de quemadura!

Al ajustar el botón giratorio en /ɪv/ es posible que salpique agua. El vapor expulsado es muy caliente y puede hacer que salpique el líquido de la taza. No toque ni dirija la boquilla 8 hacia personas.

• Déle vueltas a la taza lentamente hasta que se termine de formar la espuma.
• Finalice el proceso colocando el botón giratorio 6 de nuevo en O.

Para volver a espumar leche, pulse la tecla y repita todo el proceso.

Atención: Limpie la boquilla 8 inmediatamente después de que se enfríe, ya que los residuos secos son difíciles de eliminar.

Sugerencia: Utilice preferiblemente leche fría con 1,5% de grasa.

Vapor para calentar bebidas

¡Peligro de quemadura!

Toque solamente la parte de plástico, ya que la boquilla se calienta extremadamente. La máquina ha de estar lista para funcionar.

• Desplace el manguito de la boquilla 8 hacia arriba.
• Pulse la tecla. El LED de la tecla comienza a parpadear.

A continuación tiene lugar un ciclo de calentamiento de aproximadamente 20 segundos.

• Sumerja la boquilla 8 en la bebida que desee calentar.
• En cuanto el LED parpadee, ponga el botón giratorio 6 en /1/心

¡Peligro de quemadura!

Al ajustar el botón giratorio en /ɪs/ es posible que salpique agua. El vapor expulsado es muy caliente y puede hacer que salpique el líquido de la taza. No toque ni dirija la boquilla 8 hacia personas.

• Finalice el proceso colocando el botón giratorio 6 de nuevo en O. Para volver a generar vapor, pulse la tecla y repita todo el proceso.

Atención: Limpie la boquilla 8 inmediatamente antes de que se enfríe, ya que los residuos secos son difíciles de eliminar.

Cuidados y limpieza diaria

¡Peligro de electrocución!

Desenchufe el aparato de la red antes de empezar a limpiar, no sumerja nunca la máquina en agua y no utilice limpiadores a vapor.

• Limpie la superficie de la máquina con un paño húmedo. No utilice productos de limpieza abrasivos.
• Lave las partes sueltas únicamente a mano.
• Enjuague el recipiente 11 solo con agua.
• Retire el recipiente para el poso de café 17 y el de agua residual 18, vacíelos y límpielos.
• Limpie el interior de la máquina (recipientes) con un paño o con una aspiradora.
• Abra la puerta de la unidad de escaldado 21 y elimine los restos de café que pueda haber en su interior. Vuelva a cerrar la puerta.

Advertencia: Si la máquina se conecta mediante la tecla "stand by" cuando está en reposo o si se pone en el modo "stand by" después de hacer café, se inicia la función de lavado automático. Es decir, la máquina se limpia ella misma.

Boquilla 8 para agua caliente/vapor

Desenrosque la boquilla 8 del tubo de vapor. - Desmonte todas las partes (foto D). - Limpie las partes con lavavajillas y con un cepillo suave. Limpie la punta de la boquilla 8/c con una aguja embotada. - Enjuague todas las partes con agua y séquelas.

Limpieza de la unidad de escaldado

La unidad de escaldado se puede desmontar para poder limpiarla (foto E).

• Apague la máquina con la tecla [SÍMBOLO].
• Ponga el interruptor 1 en 0.
• Abra la puertilla 21 de la unidad de escaldado 22.
• Mantenga presionado el botón rojo 22a y gire el mango 22b hacia arriba hasta que se escuche el sonido que produce al encajar.
• Extraiga la unidad 22 cuidadosamente por el mango y límpiela con agua bajo el grifo. No utilice líquido lavavajillas. No la lave en el lavavajillas.
• Limpie el interior con una aspiradora o con un paño húmedo y vuelva a montar la unidad 22 hasta que encaje por completo.
• Mantenga presionado el botón rojo 22a y gire el mango 22b hacia arriba hasta que se escuche el sonido que produce al encajar. De esta forma la unidad de escaldado queda asegurada. Por último, cierre la puertecilla.

Programa de servicios: incluye descalcificación y limpieza.

Si se enciende el LED "S" durante el servicio, se debe descalcificar y limpiar inmediatamente el aparato con el programa de servicio. En caso de que el programa no se ejecute a tiempo, pueden producirse daños en la máquina.

En el volumen de suministro se incluyen productos de descalcificación (n.º de pedido 310451) y pastillas de limpieza (n.º de pedido 310575) especiales. Estos productos también se pueden adquirir a través del servicio de asistencia técnica.

¡Atención!

Utilice siempre juntos los productos de descalcificación y de limpieza y no interrumpa nunca el programa de servicio.

No beba los líquidos.

No introduzca nunca pastillas ni otros productos para descalcificar en el recipiente para pastillas de limpieza.

1. El LED "S" parpadea cuando se está ejecutando el programa de servicios (aproximadamente 40 horas).

Importante: Si se encuentra un filtro insertado en el recipiente para agua, es absolutamente necesario que lo retire antes de iniciar el programa de servicio.

Inicio del programa de servicios

Active el modo "stand by" pulsando la tecla. - Vacíe los recipientes 17 y 18 y vuélvalos a colocar. - Mantenga presionada la tecla como mínimo durante 5 segundos.

El LED S comienza a parpadear y el aparato inicia 2 veces el proceso de lavado a través del dispositivo de salida del café. - Vacíe el recipiente 17 y colóquelo de nuevo.

El LED de la tecla parpadea y se ilumina "Añadir agua". - Deposite una pastilla en el recipiente 13. - Llene el recipiente para agua con agua tibia, añádale el producto para descalcificar y disuélvalo por completo (cantidad total de líquido 0,5 litros).

o Llene el recipiente para agua con el producto de descalcificación disuelto en agua (cantidad total de líquido 0,5 litros).

• Pulse la tecla. La máquina inicia el proceso de descalcificación (duración: aprox. 10 horas). El líquido para descalcificar empieza a llenar el recipiente 18.

El LED parpadea. - Coloque un recipiente lo suficientemente grande (aprox. 0,5 litros) bajo la boquilla 8. - El proceso de descalcificación continúa al poner el botón giratorio 6 en /ɪv/ (duración: aprox. 5 horas). El líquido para descalcificar empieza a llenar el recipiente.

El LED se ilumina. - Vacíe el recipiente 17 y colóquelo de nuevo.

El LED de la tecla parpadea. - Vacíe el recipiente para agua 11, límpielo, llénelo de agua hasta "max." y vuelva a colocarlo. - Coloque un recipiente lo suficientemente grande (aprox. 0,5 litros) bajo la boquilla 8. - La máquina inicia el proceso de lavado al presionar la tecla. El agua empieza a llenar el recipiente.

El LED se ilumina. - La máquina inicia el ciclo de limpieza al poner el botón giratorio 6 en O (duración: aprox. 10 minutos). El líquido, primero sale por el dispositivo de salida de café y luego fluye a través del interior de la máquina hasta llegar al recipiente 17.

El LED se ilumina. - Vacíe los recipientes 17 y 18, límpielos y vuelva a colocarlos.

Cuando el LED de la tecla se ilumina en verde, la máquina se calienta y vuelve a estar lista para funcionar.

Importante: Si por alguna razón se llegara a interrumpir el programa de servicio, por ejemplo, por un apagón, es muy importante limpiar el recipiente antes de poner la máquina en funcionamiento.

• Pulsar en primer lugar la tecla 山 "stand by".

Los LED parpadean. - Limpiar bien el recipiente para agua 11 y llenarlo de nuevo con agua. - Pulsar la tecla, el aparato vierte el líquido en la bandeja.

El LED Ø parpadea. - Coloque una taza debajo de la boquilla 8 y ajuste el botón giratorio 6 en la posición de llenado. El agua empieza a llenar la taza. El LED Ø se ilumina. - Ponga de nuevo el botón giratorio 6 en O. La máquina está lista para funcionar.

Protección contra la formación de hielo

Para evitar daños provocados por el hielo durante el transporte o almacenamiento, el aparato debe estar antes completamente vacío.

El aparato debe estar listo para el servicio.

• Retirar el recipiente para agua, vaciarlo y volver a insertarlo.
• Colocar un recipiente grande y estrecho debajo de la boquilla 8.
• Pulsar la tecla
• Cuando parpadee el display Ø, girar el botón giratorio 6 hacia la posición de llenado. El aparato emite vapor durante un breve periodo.
• Una vez que no salga vapor de la boquilla 8, girar el botón hacia la posición O.
• Apagar el aparato.

Eliminación

Este aparato ha sido homologado de acuerdo con la ley europea 2002/96/EG para aparatos usados eléctricos y electrónicos (desechos de equipos eléctricos y electrónicos DEEE). La ley define un marco válido en toda la Unión Europea para la devolución y el reciclaje de aparatos usados. Si desea conocer las vías actuales de eliminación, remítase a su proveedor especializado.

Garantía

CONDICIONES DE GARANTÍA PAE BOSCH se compromete a reparar o reponer de forma gratuita durante un periodo de 24 meses, a partir de la fecha de compra por el usuario final, las piezas cuyo defecto o falta de configuración obedezca a causas de fabricación, así como la mano de obra necesaria para su reparación, siempre y cuando el aparato sea entregado por el usuario al taller del Servicio Técnico Autorizado por BOSCH. En el caso de que el usuario solicitara la visita del Técnico Autorizado a su domicilio para la reparación del aparato, estará obligado el usuario a pagar los gastos del desplazamiento.

Esta garantía no incluye: lámparas, cristales, plásticos, ni piezas estéticas, reclamadas cuando el primer uso, ni averías producidas por causas ajenas a la fabricación o por uso no doméstico. Igualmente no están amparadas por esta garantía las averías o falta de funcionamiento producidas por causas no imputables al aparato (manejo inadecuado del mismo, limpiezas, voltajes e instalación incorrecta) o falta de seguimiento de las instrucciones de funcionamiento y mantenimiento que para cada aparato se incluyen en el folleto de instrucciones. Para la efectividad de esta garantía es imprescindible acreditar por parte del usuario y ante el Servicio Autorizado de BOSCH, la fecha de adquisición mediante la correspondiente FACTURA DE COMPRA que el usuario acompañará con el aparato cuando ante la eventualidad de una avería tenga que llevarlo al Taller Autorizado. La intervención en el aparato por personal ajeno al Servicio Técnico Autorizado por BOSCH, significa la pérdida de garantía. GUARDE POR TANTO LA FACTURA DE COMPRA.

Todos nuestros aparatos van provistos del correspondiente carnet avalado por ANFEL (Asociación Nacional de Fabricantes de Electrodomésticos) que le acredita como Servicio Autorizado de BOSCH. Exija su identificación.

Nos reservamos el derecho a hacer modificaciones.

Solución de problemas

Problema	Causa	Solutación
No se pueda extraer agua caliente ni vapor.	La boquilla 8 está bloqueada.	Limpie la boquilla 8.
Muy poca espuma o espuma muy liquida.	El manguito b de la boquilla 8 no está en la posición correcta.	Desplace el manguito b de la boquilla 8 hacía abajo.
	Leche inadeuctada.	Utilice leche fría con 1,5% de grasa.
El café solamente sale a gotas.	Grado de molido demasiado fino.	Regule el grado de molido para que sea menos fino.
El café no fluye.	El recipientte para agua no está lleno o no se ha colocado correctamente.	Llenar el recipientte para agua y verificar que se ha colocado correctamente. En caso dado,llenar las tuberías de agua del sistema (vease "Puesta en funciona).[2]
El café no tiene "Crema" (espuma por encima).	El tipo de café no es adecuado. Los granos ya no están frescos.	Utilice otro tipo de café. Utilice granos frescos.
	El grado de molido no es el adecuado para los granos de café.	Ajuste el grado de molido.
El molino no muele los granos de café.	Los granos no caen directamente en el molino (son demasiado grasos).	Golpee suavamente el recipientte para granos.
El molino hace mucho ruido.	Hay residuos en el molino (p.ej. piedritas que también aparecen en temas de café selectos).	Póngase en contacto con la linea de asistencia.
Las teclas ⊙ y S parpadean alternatively.	Falta la unidad 22, no está correctamente montada o cerrada.	Coloque la unidad 22 y ciérrela.
Si no pueda resolveralgún problema,porfavor,póngase encontacto con la linea de asistencia.

Avisos de Seguridad

7 Luces indicativas de Añadir agua

b Vaciar bandeja

8 Boquilla (para agua caliente / vapor)

a Encaixe de plástico

b Manga

c Punta de la boquilla

17 Depósito para posos de café

18 Bandeja recoge-agua

19 Flotador

Importante: Llene el depósito de agua con agua fresca todos los días. El depósito debe tener siempre agua suficiente para que la máquina funcione. No permita que quede vacío.

Preparar agua caliente

Peligro de quemaduras

Vapor para espumar leche

Peligro de quemaduras

Peligro de quemaduras

Peligro de descarga eléctrica

Boquilla 8 para agua caliente / vapor

Vierta la mezcla de descalcificación preparada en el depósito de agua (líquido total: 0,5 litros).

Retire la tapa del depósito

• Desconecte la tapa del tubo de suministro de vapor. -Realice el desmontaje de todos los elementos del accesorio (figura D). -Limpie el accesorio con un paño suave y un producto de limpieza ligeramente alcalino. Limpie la punta del accesorio con un cepillo.
• Enjuague y seque todos los elementos del accesorio.

Limpieza de la unidad de preparación

La unidad de preparación se puede extraer fácilmente (figura E).

• Apague el aparato presionando la tecla 心.
• Coloque el interruptor principal 1 en la posición 0.
• Abra la puerta 21 de la unidad de preparación 22.
• Mantenga pulsada la tecla roja 22a en la posición de presión, gire el mango 22b hacia arriba hasta su fijación audible. Extraiga con cuidado la unidad de preparación 22 por el mango y lávela bajo el grifo sin usar detergente. No utilice el lavavajillas para estos fines. Limpie el interior con una aspiradora o un paño húmedo. Inserte la unidad de preparación hasta el tope.
• Mantenga pulsada la tecla roja 22a en la posición de presión, gire el mango 22b hacia abajo hasta su fijación audible. La unidad de preparación queda bloqueada en el aparato.
• Cierre la puerta de la unidad de preparación.

Programa de servicio: proceso combinado de limpieza y descalcificación.

Si con el aparato encendido se enciende el indicador «S», es necesario realizar inmediatamente la descalcificación del aparato. Si el programa de servicio no se ejecuta según las instrucciones, se puede dañar el aparato.

Los productos especialmente desarrollados para la descalcificación (n.º de pedido 310451) y las pastillas limpiadoras (n.º de pedido 310575) se pueden adquirir a través del servicio técnico.

Atención

En cada ejecución del programa de servicio es necesario utilizar el producto descalcificador y el producto limpiador según las instrucciones. ¡No interrumpa nunca la ejecución del programa de servicio!

¡No vierta los líquidos usados! ¡No utilice nunca vinagre ni productos a base de vinagre! ¡No introduzca nunca las pastillas de descalcificación u otros productos descalcificadores en el depósito de agua para las pastillas limpiadoras!

Durante la ejecución del programa de servicio (aprox. 40 minutos) parpadea el indicador «S».

Información importante: Si en el depósito de agua está instalado un filtro, debe retirarlo antes de iniciar el programa de servicio.

Mantenga pulsada la tecla ① para poner el aparato en modo de espera. - Vacíe y vuelva a colocar en su lugar los depósitos 17 y 18. - Mantenga pulsada la tecla de café suave en la posición de inicio durante al menos 5 segundos.

El indicador luminoso «S» comienza a parpadear y el aparato realiza 2 veces un enjuague con líquido de limpieza a través del dispositivo de café. - Vacíe el depósito 17 y colóquelo en su lugar anterior. El indicador luminoso de la tecla parpadea, se enciende el indicador «Llene el depósito de agua». Cargue la boquilla de vapor y la tabla. - Llene el depósito de agua con agua tibia, añada el producto de limpieza de cal y disuélvalo completamente en el agua (volumen total de líquido 0,5 litros).

Llene el depósito de agua con la mezcla de agua y producto de limpieza de cal (volumen total de líquido 0,5 litros).

Pulse la tecla 必, el aparato comienza a eliminar la cal. Duración del proceso: unos 10 minutos. El líquido de limpieza de cal pasa al depósito 18.

El indicador luminoso parpadea. - Coloque debajo del cabezal 8 un recipiente suficientemente grande y alto (aproximadamente 0,5 litros). - Gire el regulador giratorio 6 a la posición /!V/ 心, el aparato continúa el proceso de eliminación de cal durante unos 5 minutos. El líquido de eliminación de cal pasa al recipiente. Se enciende el indicador luminoso. - Vacíe el depósito 17 y colóquelo en su lugar anterior. El indicador luminoso de la tecla parpadea. - Vacíe el depósito de agua 11, límpielo, llénelo con agua hasta la marca «Max» y vuelva a colocarlo en su lugar. - Coloque debajo del cabezal 8 un recipiente suficientemente grande (aproximadamente 0,5 litros). - Pulse la tecla 小, el aparato comienza el enjuague, un poco de agua pasa al recipiente. Se enciende el indicador luminoso. - Gire el regulador giratorio 6 a la posición O, ahora el aparato comienza el proceso de limpieza. Duración del proceso: unos 10 minutos. Primero el líquido pasa al interior del aparato al depósito 17, y luego sale del dispositivo de café. Se enciende el indicador luminoso. - Vacíe, limpie y vuelva a colocar en su lugar los depósitos 17 y 18. El aparato se calienta de nuevo y está listo para funcionar cuando el indicador luminoso de la tecla se enciende en verde.

Información importante: Si la ejecución del programa de servicio se interrumpió, por ejemplo, debido a cortes en el suministro eléctrico, antes de volver a encender el aparato se debe realizar un enjuague.

• Primero pulse la tecla

Los indicadores luminosos de las teclas parpadean. - Limpie a fondo el depósito de agua 11 y llénelo con agua fresca. - Pulse la tecla 心, el aparato realiza un enjuague con líquido en el depósito. El indicador luminoso parpadea. - Coloque la jarra debajo del cabezal 8 y gire el regulador giratorio 6 a la posición /V. El agua sale por la jarra. Se enciende el indicador luminoso. - Gire el regulador giratorio 6 de nuevo a la posición O.

El aparato realiza un enjuague y vuelve a estar listo para funcionar.

Protección contra heladas

ES España, Spain

BSH Electrodomésticos

España S.A.

Servicio BSH al Cliente

Polígono Malpica, Calle D,

Parcela 96 A

50016 Zaragoza

Tel.: [phone]

www.siemens-ed.com

FI Suomi, Finland

BSH Kodinkoneet Oy

Sinimäentie 8, PL 66

02631 Espoo

Tel.:[phone]

Fax:[phone]

www.siemens-kodinkoneet.com

FR Francia

BSH Electroménager S.A.S.

Service Après-Vente
