Produkttyp	Automatische Espressomaschine
Marke	Siemens
Modell	TK52001
Kategorie	Kaffeemaschine
Verwendung	Haushalt
Hauptfunktionen	Milden Kaffee, starken Kaffee, heißes Wasser, Dampf, Milchschaum
Integrierte Mühle	Ja, mit einstellbarem Mahlgradschieber
Mahlgradeinstellung	Schieber 15, nur bei laufender Mühle verstellen
Einstellbare Kaffeemenge	Von 30 bis 220 ml pro Tasse, Werkseinstellung 125 ml
Einstellbare Wasserhärte	4 Stufen (1-4), im Standby-Modus zugänglich
Wartungsprogramm	Kombiniertes Entkalken und Reinigen, Dauer ca. 40 Min., ausgelöst durch LED S
Automatische Spülung	Ja, beim Kaltstart und beim Ausschalten
Automatische Abschaltung	Nach 3 Stunden im Standby-Modus
Heißwasser-/Dampfdüse	Düse 8 mit abnehmbarer Hülse, Kunststoffgriff verwenden
Kaffeeauslauf	Höhenverstellbar
Tassenwärmeplatte	Ja (14)
Wassertank	Herausnehmbar (11), Fassungsvermögen nicht angegeben
Bohnenbehälter	Mit luftdichtem Deckel (12)
Auffangbehälter	Mit Schwimmer zur Füllstandsanzeige (18,19)
Tresterbehälter	Ja (17)
Sicherheit	Notausschalter, Frostschutz, Verbrennungshinweise
Reinigung	Abnehmbare Teile, herausnehmbare Brühkammer (22), abnehmbare Düse
Optionales Zubehör	Wasserfilter Ref. 461732, Entkalker Ref. 310451, Reinigungstabletten Ref. 310575
Garantie	Gemäß den Bedingungen des Händlers im Kaufland
Kundendienst	BSH Hausgeräte AG, Kontaktdaten je nach Land

Häufig gestellte Fragen - TK52001 SIEMENS

Wie bereite ich Milchschaum mit dem TK52001 zu?

Befüllen Sie eine Tasse zu etwa 1/3 mit kalter Milch (vorzugsweise 1,5% Fett). Senken Sie die Hülse auf die Düse 8, drücken Sie die Dampftaste (5). Wenn die LED blinkt, tauchen Sie die Düse in die Milch und drehen Sie den Wahlschalter 6 auf /!. Drehen Sie die Tasse langsam, bis der Schaum entsteht. Stellen Sie den Wahlschalter zurück auf O. Reinigen Sie die Düse sofort nach dem Abkühlen.

Wie starte ich das Wartungsprogramm (Entkalken)?

Wenn die LED S leuchtet, schalten Sie die Maschine in den Standby (Taste 2). Leeren Sie den Kaffeesatzbehälter (17) und den Auffangbehälter (18). Halten Sie die Taste 2 mindestens 5 Sekunden gedrückt: Die LED S blinkt. Legen Sie eine Reinigungstablette in die Mulde 13. Mischen Sie Entkalker Ref. 310451 in 0,5 L warmem Wasser und gießen Sie es in den Tank. Drücken Sie die Taste 2. Folgen Sie den LED-Anweisungen (gießen Sie unter die Düse, spülen Sie usw.) für etwa 40 Minuten.

Wie stelle ich den Mahlgrad ein?

Während die Mühle läuft (drücken Sie eine Dosiertaste), drehen Sie den Schieber 15 auf die gewünschte Position. Je kleiner der Punkt, desto feiner der Mahlgrad. Die Einstellung ist nach 2-3 Tassen spürbar. Achtung: Schieber nur bei laufender Mühle verstellen.

Wie stelle ich die Wasserhärte ein?

Schalten Sie die Maschine in den Standby. Halten Sie die Taste 2 mindestens 5 Sekunden gedrückt: Die LED 7a-d zeigen die aktuelle Stufe an. Drücken Sie die Taste 2, bis die Anzahl der leuchtenden LEDs Ihrer Wasserhärte entspricht (z.B. 3 LEDs für Stufe 3). Bestätigen Sie mit Taste 3 oder 4. Wenn Sie einen Wasserfilter verwenden, stellen Sie Stufe 1 ein.

Was tun, wenn der Kaffee nicht oder nur tropfenweise läuft?

Überprüfen Sie zuerst, ob der Wassertank gefüllt und richtig eingesetzt ist. Wenn der Mahlgrad zu fein ist, stellen Sie den Schieber 15 auf eine gröbere Einstellung. Stellen Sie sicher, dass die Brühkammer 22 richtig eingesetzt und verriegelt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie erhalte ich heißes Wasser für Tee?

Die Maschine muss bereit sein (grüne LED). Stellen Sie eine Tasse unter die Düse 8. Senken Sie die Hülse auf die Düse. Drehen Sie den Wahlschalter 6 auf /. Das heiße Wasser fließt. Zum Stoppen drehen Sie den Wahlschalter zurück auf O. Achtung: Die Düse wird heiß, fassen Sie sie nur am Kunststoffgriff an.

Wie ändere ich dauerhaft die Kaffeemenge pro Tasse?

Halten Sie während der Zubereitung einer Tasse die entsprechende Dosiertaste (③ oder ④) gedrückt, bis die gewünschte Menge (30-220 ml) erreicht ist. Lassen Sie los. Die neue Menge wird gespeichert. Um zur Werkseinstellung (125 ml) zurückzukehren, führen Sie einen Reset durch: Im Standby entfernen Sie die Behälter 17 und 18, halten Sie ③ und ④ 5 Sekunden gedrückt, bis die LED blinken, setzen Sie die Behälter wieder ein.

Wie reinige ich die Dampfdüse?

Nach Gebrauch und Abkühlung schrauben Sie die Düse 8 vom Rohr ab. Zerlegen Sie alle Teile (Abbildung D). Reinigen Sie sie mit Spülmittel und einer weichen Bürste. Verwenden Sie eine stumpfe Nadel, um die Öffnung 8c zu entblocken. Spülen und trocknen. Wieder zusammenbauen. Keinen Dampfreiniger verwenden.

Was bedeuten die verschiedenen LED-Anzeigen?

Die LED 7a-d zeigen: a leuchtet = Wassertank leer; b leuchtet = Auffangbehälter voll; b blinkt = Behälter falsch positioniert; S leuchtet = Wartungsprogramm nötig; S blinkt = Wartung läuft; c blinkt = Wahlschalter auf O stellen; c leuchtet = Wahlschalter auf / stellen.

Wie schütze ich die Maschine vor Frost?

Schalten Sie die Maschine ein, entfernen Sie den Wassertank und leeren Sie ihn, setzen Sie ihn wieder ein. Stellen Sie ein großes Gefäß unter die Düse 8. Drücken Sie die Taste 2. Wenn die LED c blinkt, drehen Sie den Wahlschalter 6 auf /. Die Maschine gibt Dampf ab, bis keiner mehr kommt. Stellen Sie den Wahlschalter zurück auf O und schalten Sie den Netzschalter aus.

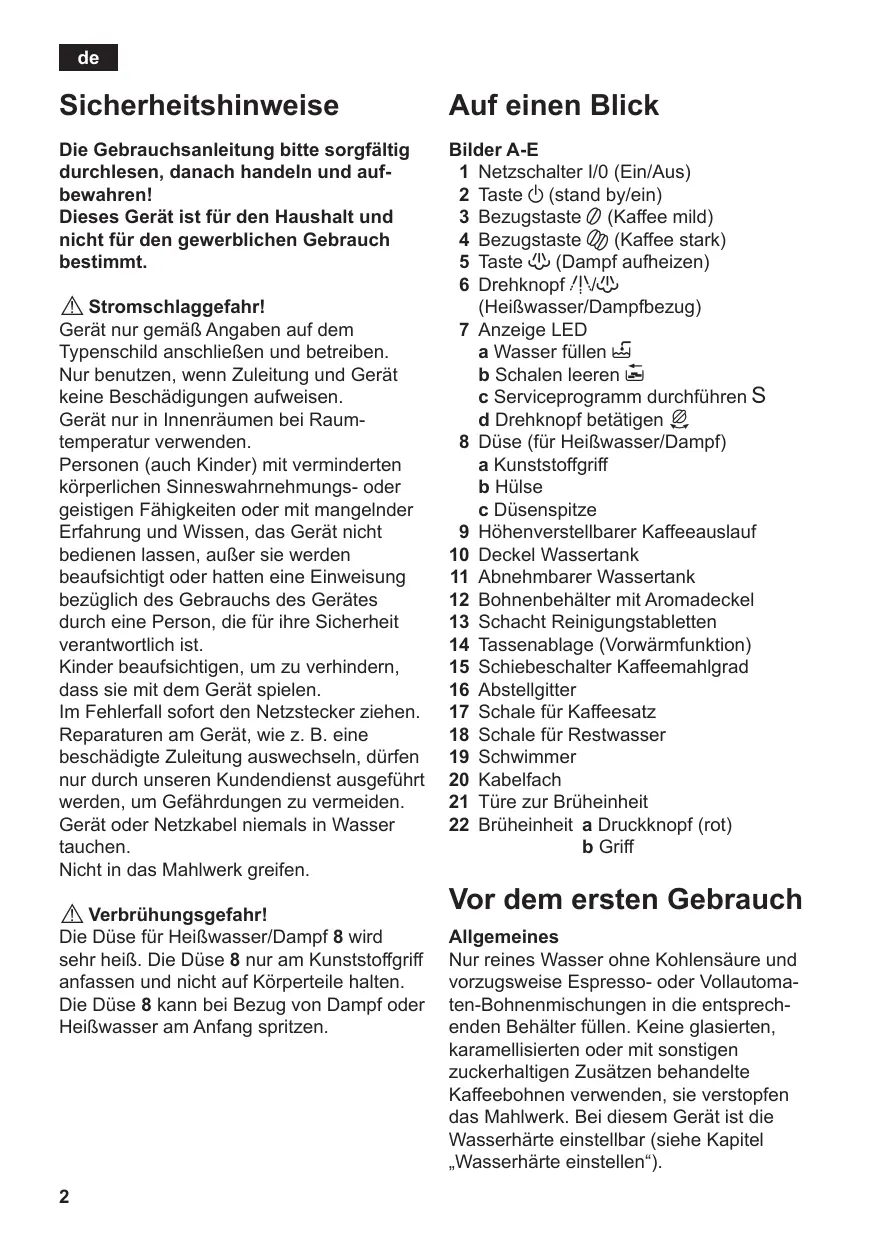

BEDIENUNGSANLEITUNG TK52001 SIEMENS

Die Gebrauchsanleitung sorgfältig durchlesen, danach handeln und aufbewahren!

Dieses Gerät ist für den Haushalt und nicht für den gewerblichen Gebrauch bestimmt.

Stromschlaggefahr!

Gerät nur gemäß Angaben auf dem

Typenschild anschließen und betreiben.

Nur benutzen, wenn Zuleitung und Gerät keine Beschädigungen aufweisen.

Gerät nur in Innenräumen bei Raumtemperatur verwenden.

Personen (auch Kinder) mit verminderten körperlichen, sensorischen oder geistigen Fähigkeiten oder mit mangelnder Erfahrung und Wissen, das Gerät nicht bedienen lassen, außer sie werden beaufsichtigt oder hatten eine Einweisung bezüglich des Gebrauchs des Gerätes durch eine Person, die für ihre Sicherheit verantwortlich ist.

Kinder beaufsichtigen, um zu verhindern, dass sie mit dem Gerät spielen.

Im Fehlerfall sofort den Netzstecker ziehen.

Reparaturen am Gerät, wie z. B. eine beschädigte Zuleitung auswechseln, dürfen nur durch unseren Kundendienst ausgeführt werden, um Gefährdungen zu vermeiden.

Gerät oder Netzkabel niemals in Wasser tauchen.

Nicht in das Mahlwerk greifen.

Verbrühungsgefahr!

Die Düse für Heißwasser/Dampf 8 wird sehr heiß. Die Düse 8 nur am Kunststoffgriff anfassen und nicht auf Körperteile halten.

Die Düse 8 kann bei Bezug von Dampf oder Heißwasser am Anfang spritzen.

Auf einen Blick

Bilder A-E

1 Netzschalter I/0 (Ein/Aus) 2 Taste (Stand-by/Ein) 3 Bezugstaste (Kaffee mild) 4 Bezugstaste (Kaffee stark) 5 Taste (Dampf aufheizen) 6 Drehknopf (Heißwasser/Dampfbezug) 7 Anzeige LED

a Wasser füllen b Schalen leeren c Serviceprogramm durchführen d Drehknopf betätigen

8 Düse (für Heißwasser/Dampf)

a Kunststoffgriff b Hülse c Düsenspitze

9 Höhenverstellbarer Kaffeeauslauf 10 Deckel Wassertank 11 Abnehmbarer Wassertank 12 Bohnenbehälter mit Aromadeckel 13 Schacht Reinigungstabletten 14 Tassenablage (Vorwärmfunktion) 15 Schiebeschalter Kaffeemahlgrad 16 Abstellgitter 17 Schale für Kaffeesatz 18 Schale für Restwasser 19 Schwimmer 20 Kabelfach 21 Tür zur Brüheinheit 22 Brüheinheit a Druckknopf (rot)

b Griff

Vor dem ersten Gebrauch

Allgemeines

Nur reines Wasser ohne Kohlensäure und vorzugsweise Espresso- oder Vollautomaten-Bohnenmischungen in die entsprechenden Behälter füllen. Keine glasierten, karamellisierten oder mit sonstigen zuckerhaltigen Zusätzen behandelte Kaffeebohnen verwenden, sie verstopfen das Mahlwerk. Bei diesem Gerät ist die Wasserhärte einstellbar (siehe Kapitel „Wasserhärte einstellen").

Gerät in Betrieb nehmen

• Netzstecker auf die passende Länge aus dem Kabelfach ziehen und anschließen.
• Wassertank 11 abnehmen, ausspülen und mit frischem, kaltem Wasser füllen. Die Markierung „max“ beachten.
• Den Wassertank 11 gerade aufsetzen und ganz nach unten drücken.
• Bohnenbehälter mit Kaffeebohnen füllen.
• Netzschalter 1 auf I stellen. Die LED der Taste leuchtet rot auf.
• Vergewissern, dass der Drehknopf 6 auf O steht.
• Taste drücken. LED blinkt.

System füllen

Bei der ersten Inbetriebnahme muss das Wasserleitungssystem im Gerät noch gefüllt werden.

• Eine Tasse unter die Düse 8 stellen.
• Den Drehknopf 6 auf /! √ √ stellen, etwas Wasser läuft in die Tasse. Sobald leuchtet, den Drehknopf 6 auf O zurückstellen.
• Nun blinkt die LED der Taste , das Gerät spült und heizt auf.

Das Gerät ist betriebsbereit, sobald die LED der Taste grün leuchtet.

1 Das Gerät ist ab Werk mit Standardeinstellungen für optimalen Betrieb programmiert.

Bedienelemente

1 Netzschalter

Der Netzschalter 1 auf der Rückseite des Gerätes schaltet die Stromzufuhr ein oder aus.

Nach Einschalten des Netzschalters leuchtet die LED der Taste rot auf. Das Gerät ist im „Stand-by“-Betrieb.

Achtung

Netzschalter während des Betriebs nicht betätigen. Gerät erst abschalten, wenn es im „Stand-by“-Betrieb ist.

Mit der Taste wird das Gerät aus dem „Stand-by“-Betrieb eingeschaltet.

Nach Betätigung der Taste heizt das Gerät auf, die LED der Taste blinkt, während das Gerät heizt und zuletzt spült. Leuchtet die LED der Taste grün, ist das Gerät betriebsbereit.

Das Gerät spült nicht, wenn:

• es beim Einschalten noch warm ist
• vor dem Schalten in den „Stand-by“-Betrieb kein Kaffee bezogen wurde.

Hinweis: Das Gerät schaltet nach 3 Stunden automatisch in den „Stand-by“-Betrieb.

3 Bezugstaste Kaffee mild

Mit dieser Taste kann milder Kaffee bezogen werden. Die Taste drücken, der Kaffee wird gemahlen, vorgebrüht und läuft in die Tasse.

4 Bezugstaste Kaffee stark

Mit dieser Taste kann starker Kaffee bezogen werden. Die Taste drücken, der Kaffee wird gemahlen, vorgebrüht und läuft in die Tasse.

5 Taste Dampf

Durch Drücken der Taste wird im Gerät Dampf zum Aufschäumen oder Erwärmen erzeugt.

6 Drehknopf Dampfbezug

Durch Drehen des Drehknopfes auf /! bzw. kann heißes Wasser oder Dampf bezogen werden. Für den Bezug von Dampf muss vorher zusammen die Taste gedrückt werden (siehe Kapitel „Dampf zum Milchaufschäumen")

7 Anzeige LED

Das Leuchten und Blinken der jeweiligen LEDs zeigt Folgendes an:

leuchtet: Der Wassertank ist leer und muss wieder gefüllt werden.

leuchtet: Die Schalen sind voll: Schalen leeren und wieder einsetzen. blinkt: Die Schalen fehlen: Schalen wieder einsetzen. S leuchtet: Das Serviceprogramm muss durchgeführt werden, siehe Kapitel „Service Programm“. S blinkt: Das Serviceprogramm ist in Betrieb. O blinkt: Der Drehknopf muss auf /\ gedreht werden. leuchtet: Der Drehknopf muss auf O gedreht werden.

Einstellungen und optische Anzeige

Wasserhärte einstellen

Die richtige Einstellung der Wasserhärte ist wichtig, damit das Gerät rechtzeitig anzeigt, wenn es entkalkt werden muss. Die voreingestellte Wasserhärte ist 4. Die Wasserhärte kann bei der örtlichen Wasserversorgung nachgefragt werden.

Stufe	Wasserhärtegrad
	Deutsch (°dH)	Französisch (°fH)
1	1-7	1-13
2	8-15	14-27
3	16-23	28-42
4	24-30	43-54

Das Gerät auf „stand by“ schalten. Die Taste mind. 5 Sek. gedrückt halten. Die Anzahl der nun leuchtenden LEDs 7a, b, c, S, d symbolisiert die eingestellte Wasserhärte. - Taste nun so oft drücken, bis die LEDs für die gewünschte Wasserhärte aufleuchten; z. B. für Wasserhärte 3 leuchten 7a, b und c auf (L, S). - Taste einmal drücken. Die eingestellten LEDs blinken kurz auf, die ausgewählte Wasserhärte ist gespeichert.

Bei Einsatz des Wasserfilters (Sonderzubehör Best.-Nr. 461732) ist die Wasserhärte 1 einzustellen.

Hinweis: Wird innerhalb von 90 Sek. keine Taste betätigt, verlässt das Gerät ohne Speicherung die Kaffeebereitschaft. Die vorher gespeicherte Wasserhärte bleibt erhalten.

Beim ersten Einsatz des Filters oder nach einem Filterwechsel muss das Gerät gesetzt werden.

• Wassertank bis zur Markierung „0,5 l" mit Wasser füllen.
• Ein ausreichend großes Gefäß (ca. 0,5 l) unter die Düse 8 stellen. Den Drehknopf 6 auf /'v/ stellen.
• Kommt kein Wasser mehr aus der Düse 8, den Drehknopf auf 0 zurückstellen.
• Wassertank füllen und das Wasserleitungssystem füllen (siehe „Gerät in Betrieb nehmen/System füllen").

Mahlgrad einstellen

Mit dem Schiebeschalter 15 für Kaffee-Mahlgrad kann die gewünschte Feinheit des Kaffeepulvers eingestellt werden.

Achtung

Den Mahlgrad nur bei laufendem Mahlwerk verstellen! Das Gerät kann sonst beschädigt werden.

• Bezugstaste drücken.
• Bei laufendem Mahlwerk den Schiebeschalter 15 auf die gewünschte Position stellen: je kleiner der Punkt, desto feiner das Kaffeepulver. Die neue Einstellung macht sich erst bei der zweiten oder dritten Tasse Kaffee bemerkbar.

Tipp: Bei dunkel gerösteten Bohnen einen gröberen, bei helleren Bohnen einen feineren Mahlgrad einstellen.

Schwimmer

Der Schwimmer 19 in der Schale 18 zeigt an, wann diese geleert werden muss.

• Ist der Schwimmer 19 gut sichtbar, die Schale 18 ausleeren.

Zubereitung mit Kaffeebohnen

Dieser Espresso-/Kaffee-Vollautomat mahlt für jeden Brühvorgang frischen Kaffee. Vorzugsweise Espresso- oder Vollautomaten-Bohnenmischungen verwenden. Kühl, luftdicht und verschlossen aufbewahren oder tiefkühlen. Die Kaffeebohnen können auch tiefgefroren gemahlen werden.

Wichtig: Täglich frisches Wasser in den Wassertank füllen. Es muss immer ausreichend Wasser für den Betrieb des Gerätes im Wassertank sein – nicht leer gehen lassen.

Tipp: Tasse(n), vor allem kleine, dickwandige Espressotassen, auf der Tassenablage 14 vorwärmen oder mit Heißwasser ausspülen.

Das Gerät muss betriebsbereit sein.

Vorgewärmte Tasse(n) unter den Kaffeeauslauf 9 stellen. - Je nach gewünschtem Aroma entweder die Bezugstaste oder drücken. Der Kaffee wird vorgebrüht und läuft anschließend in die Tasse(n). - Der Kaffeeauslauf wird automatisch gestoppt, wenn die eingestellte Menge (Werkseinstellung ca. 125 ml) durchgelaufen ist. Durch erneutes Drücken der Bezugstaste 0 oder 00 kann der Brühvorgang vorzeitig beendet werden.

Zusätzliche

Flüssigkeitsmenge

Es besteht die Möglichkeit, die gleiche Kaffeemenge erneut zu beziehen.

• Dazu die Bezugstaste Ⓞ bzw. Ⓞ innerhalb von 3 Sek. nach Brühende noch einmal drücken.

Hinweis: Es wird durch das bereits verwendete Kaffeemehl gebrüht.

Flüssigkeitsmenge dauerhaft ändern

Die voreingestellte Menge (ca. 125 ml) für den Bezug einer Tasse milden oder starken Kaffees kann verändert werden.

• Bezugstaste Ⓞ bzw. Ⓞ solange gedrückt halten, bis die gewünschte Menge Kaffee durchgelaufen ist (Wahlmöglichkeit ca. 30 - ca. 220 ml).

Die Menge kann jederzeit wieder geändert werden. Möchte man wieder die von Werk aus eingestellte Menge von ca. 125 ml, kann "reset" durchgeführt werden.

Reset: Gerät in „Stand-by“ schalten und die Schalen 17 und 18 herausziehen. Bezugstasten für Kaffee Ⓞ und Ⓞ gleichzeitig mind. 5 Sek. gedrückt halten. Die LEDs 7a, b, c und d (F, S, Ⓞ) blinken zur Bestätigung kurz auf. Die Schalen 17 und 18 wieder einsetzen und mit der Taste Ⓞ wieder einschalten.

Heißwasser bereiten

Das Gerät muss betriebsbereit sein. Mit dieser Funktion kann heißes Wasser zum Beispiel für eine Tasse Tee zubereitet werden.

Verbrennungsgefahr

Die Düse wird sehr heiß, nur am Kunststoffgriff anfassen.

Passende Tasse unter die Düse 8 stellen. Hülse an Düse 8 ganz nach unten schieben. - Den Drehknopf 6 auf 小心 drehen.

Verbrühungsgefahr

Nach Einstellung auf 巧 kann es etwas spritzen. Düse 8 nicht berühren oder auf Personen richten.

• Den Vorgang durch Zurückdrehen des Drehknopfs 6 auf O beenden.

Dampf zum Milchaufschäumen

Das Gerät muss betriebsbereit sein. Erst die Milch aufschäumen und dann Kaffee beziehen oder die Milch separat aufschäumen und auf den Kaffee geben.

Verbrennungsgefahr

Die Düse wird sehr heiß, nur am Kunststoffgriff anfassen.

Hülse an Düse 8 ganz nach unten schieben. - Tasse etwa 1/3 mit Milch füllen. - Taste 必 drücken. Die LED der Taste beginnt zu blinken.

Das Gerät heizt nun ca. 20 Sekunden auf.

• Düse 8 tief in die Milch eintauchen, den Tassenboden nicht berühren.
• Sobald die LED blinkt, den Drehknopf 6 auf /ɪʌvʌs stellen.

Verbrühungsgefahr

Nach Einstellung auf ! kann es etwas spritzen. Austretender Dampf ist sehr heiß, er kann Flüssigkeiten zum Spritzen bringen. Düse 8 nicht berühren oder auf Personen richten.

• Tasse langsam kreisen, bis die Milch aufgeschäumt ist.
• Den Vorgang durch Zurückdrehen des Drehknopfs 6 auf O beenden.

Um erneut Milch aufzuschäumen, die Taste drücken und den Vorgang komplett wiederholen.

Hinweis: Die Düse 8 nach dem Abkühlen sorgfältig reinigen. Getrocknete Rückstände sind schwer zu entfernen.

Tipp: Bevorzugt kalte Milch mit einem Fettgehalt von 1,5% verwenden.

Dampf zum Erwärmen von Getränken

Verbrennungsgefahr

Die Düse wird sehr heiß, nur am Kunststoffgriff anfassen.

Das Gerät muss betriebsbereit sein.

Hülse an Düse 8 nach oben schieben. - Taste drücken. Die LED der Taste beginnt zu blinken.

Das Gerät heizt nun ca. 20 Sekunden auf.

• Düse 8 tief in die zu erwärmende Flüssigkeit tauchen.
• Sobald die LED blinkt, den Drehknopf 6 auf /ɪʌv/ stellen.

Verbrühungsgefahr

Nach Einstellung auf! 山 kann es etwas spritzen. Austretender Dampf ist sehr heiß, er kann Flüssigkeiten zum Spritzen bringen. Düse 8 nicht berühren oder auf Personen richten.

• Den Vorgang durch Zurückdrehen des Drehknopf 6 auf O beenden.

1 Um erneut Dampf zu beziehen, die Taste drücken und den Vorgang komplett wiederholen.

Hinweis: Die Düse 8 nach dem Abkühlen sorgfältig reinigen. Getrocknete Rückstände sind schwer zu entfernen.

Pflege und tägliche Reinigung

Stromschlag-Gefahr!

Vor der Reinigung den Netzstecker ziehen. Das Gerät niemals in Wasser tauchen. Keinen Dampfreiniger benutzen.

• Das Gehäuse mit einem feuchten Tuch abwischen. Keine scheuernden Reinigungsmittel verwenden.
• Alle losen Teile ausschließlich mit der Hand spülen.
• Den Wassertank 11 nur mit Wasser ausspülen.
• Schale für Kaffeesatz 17 und Restwasser 18 entnehmen, entleeren und reinigen.
• Innenraum des Gerätes (Aufnahme Schalen) auswischen oder aussaugen.
• Türe zur Brüheinheit 21 öffnen und die Kaffeereste im Innenraum entfernen. Türe wieder schließen.

Hinweis: Wenn das Gerät mit der Taste „Stand by“ im kalten Zustand eingeschaltet oder nach Bezug von Kaffee in den „Stand-by“-Betrieb versetzt wird, spült das Gerät automatisch. Das System reinigt sich damit selbst.

Düse 8 für Heißwasser/Dampf

• Düse 8 vom Dampfrohr abschrauben.
• Alle Teile zerlegen (Bild D).
• Mit Spüllauge und einer weichen Bürste reinigen. Die Düsenspitze 8/c vorne mit einer stumpfen Nadel säubern.
• Alle Teile klar spülen und abtrocknen.

Brüheinheit reinigen

Die Brüheinheit kann zum Reinigen entnommen werden (Bild E).

Das Gerät mit der Taste ausschalten. - Netzschalter 1 auf 0 stellen. - Tür 21 zur Brüheinheit 22 öffnen. Den roten Knopf 22a gedrückt halten und den Griff 22b nach oben drehen, bis er hörbar einrastet. Die Brüheinheit 22 am Griff vorsichtig herausnehmen und unter fließendem Wasser ohne Spülmittel reinigen. Nicht in den Geschirrspüler geben. - Den Geräte-Innenraum aussaugen oder mit einem feuchten Tuch auswischen. - Brüheinheit 22 bis zum Anschlag einsetzen. Den roten Knopf 22a gedrückt halten und den Griff 22b bis zum Anschlag nach unten drehen, bis er hörbar einrastet. Die Brüheinheit ist gesichert. Die Tür zur Brüheinheit wieder einsetzen.

Service-Programm: Kombinierter Entkalkungs- und Reinigungsprozess

Leuchtet bei eingeschaltetem Gerät die LED „S“ auf, dann soll das Gerät unverzüglich mit dem Service-Programm entkalkt und gereinigt werden. Erfolgt das Service-Programm nicht nach Anweisung, kann das Gerät beschädigt werden.

Speziell entwickelte und geeignete Entkalkungsmittel (Best.-Nr. 310451) und Reinigungstabletten (Best.-Nr. 310575) sind über den Kundendienst erhältlich.

Achtung

Bei jedem Service-Programm-Durchlauf Entkalkungs- und Reinigungsmittel nach Anleitung benutzen.

Das Service-Programm keinesfalls unterbrechen!

Flüssigkeiten nicht trinken!

Niemals Essig oder Mittel auf Essigbasis verwenden!

Keinesfalls Entkalkungstabletten oder andere Entkalkungsmittel in den Schacht für Reinigungstabletten einfüllen!

Während der Dauer des Serviceprogramms (ca. 40 Min.) blinkt die LED „S".

Wichtig: Ist ein Filter in den Wassertank eingesetzt, diesen unbedingt vor dem Start des Service-Programms entfernen.

Service-Programm starten

• Das Gerät mit der Taste in den „Stand-by“-Modus schalten.
• Schale 17 und Schale 18 ausleeren und wieder einsetzen. Die Taste mindestens 5 Sek. gedrückt halten.

LED S fängt an zu blinken und das Gerät spült 2x durch den Kaffeeauslauf. - Schale 17 ausleeren und wieder einsetzen.

Die LED der Taste blinkt und „Wasser füllen“ leuchtet. - Eine Reinigungstablette in den Schacht 13 geben. - Wassertank mit lauwarmem Wasser füllen, Entkalkungsmittel zugeben und vollständig im Wasser auflösen (gesamte Flüssigkeitsmenge 0,5 Liter).

oder

Fertige Entkalkungsmischung in den Wassertank füllen (gesamte Flüssigkeitsmenge 0,5 Liter). - Taste drücken, das Gerät beginnt zu entkalken. Dauer ca. 10 Minuten. Die Entkalkungsflüssigkeit läuft in die Schale 18. Die LED blinkt. - Ein ausreichend großes und hohes Gefäß (ca. 0,5 Liter) unter die Düse 8 stellen. - Den Drehknopf 6 auf drehen, das Gerät setzt den Entkalkungsvorgang fort, Dauer ca. 5 Minuten. Die Entkalkungsflüssigkeit läuft in das Gefäß. Die LED leuchtet. - Schale 17 ausleeren und wieder einsetzen. Die LED der Taste blinkt. - Den Wassertank 11 ausleeren, reinigen, bis zur Markierung „max“ mit Wasser füllen und wieder einsetzen. - Ein ausreichend großes Gefäß (ca. 0,5 Liter) unter die Düse 8 stellen. - Taste drücken, das Gerät beginnt zu spülen, etwas Wasser läuft in das Gefäß. Die LED leuchtet. - Den Drehknopf 6 auf O drehen, das Gerät beginnt nun den Reinigungsprozess. Dauer ca. 10 Minuten. Zuerst läuft Flüssigkeit innen im Gerät in die Schale 17, dann aus dem Kaffeeauslauf. Die LED leuchtet. - Schale 17 und Schale 18 ausleeren, reinigen und wieder einsetzen.

Das Gerät heizt auf und ist wieder betriebsbereit, wenn das LED der Taste grün leuchtet.

Wichtig: Wurde das Service-Programm z.B. durch Stromausfall unterbrochen, unbedingt vor erneuter Inbetriebnahme das Gerät spülen.

• Zuerst die Taste stand by drücken.

Die LEDs blinken - Den Wassertank 11 gut ausspülen und mit frischem Wasser füllen. - Taste drücken, das Gerät spült in die Schale.

Die LED blinkt. - Eine Tasse unter die Düse 8 halten und den Drehknopf 6 auf /ʌv/ drehen. Wasser läuft in die Tasse. Die LED leuchtet. - Den Drehknopf 6 auf O zurückdrehen. Das Gerät spült und ist wieder betriebsbereit.

Frostschutz

Um Schäden durch Frosteinwirkung bei Transport und Lagerung zu vermeiden, muss das Gerät vorher vollständig entleert werden.

Das Gerät muss betriebsbereit sein.

• Den Wassertank abnehmen, entleeren und wieder einsetzen.
• Ein großes, schmales Gefäß unter die Düse 8 stellen.
• Taste drücken.
• Sobald im Display aufblinkt, den Drehknopf 6 auf /! √ 心 stellen. Das Gerät dampft nun eine Zeit ab.
• Kommt kein Dampf mehr aus der Düse 8, den Drehknopf auf O zurückstellen.
• Das Gerät ausschalten.

Änderungen vorbehalten.

Kleine Störungen selbst beheben

Störung	Ursache	Abhilfe
Kein Heißwasser- oder Dampfbezug möglich.	Düse 8 ist verstopft.	Düse 8 reinigen.
Zu weniger Schaum oder zu flüssiger Schaum.	Hülse b an Düse 8 nicht in richtiger Position.	Hülse b an Düse 8 nach unten schieren.
	Ungeeignete Milch.	Kalte Milch mit 1,5% Fettgehalt verwenden.
Kaffee lauft nur tropfenweise.	Mahlgrad zu fein.	Mahlgrad länger stellen.
Kaffee lauft nicht.	Wassertank nicht gefüllt oder richtig aufgesetzt.	Wassertank füllen und auf korrekten Sitz achten, gegebenenfalls das Wasser-leitungssystem füssen (siehe „Gerät in Betriebnehmen").
Kaffee hat keine „Crema" (Schaumschicht).	Ungeeignete Kaffeesorte. Bohnen nicht mehr röstfrisch.	Kaffeesorte wechseln. Frische Bohnen verwenden.
	Mahlgrad nicht auf Kaffee-bohnen abgestimmt.	Mahlgrad optimieren.
Mahlwerk mahlt keine Kaffeebohnen.	Bohnen fallen nicht ins Mahl-werk (zu ölige Bohnen).	Leicht an den Bohnen-behälter klopfen.
Lautes Geräusch des Mahlwerks.	Fremdkörper im Mahlwerk (z.B. Steinchen, die auch bei erlesenen Kaffeesorten vorkommen).	Hotline kontaktieren.
Taste ♂ und Taste S blinken abwechselnd.	Die Brüheinheit 22 fehl, ist nicht richtig eingesetzt oder verriegelt.	Brüheinheit 22 einsetzen und verriegeln.
Könen Störungen nicht behoben werden, unbedingt die Hotline [phone] anrufen (Österreich 0810 700 400 und Schweiz 043 455 4095).

Entsorgung

Dieses Gerät ist entsprechend der europäischen Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte (Waste Electrical and Electronic Equipment - WEEE) gekennzeichnet.

Die Richtlinie gibt den Rahmen für eine EU-weit gültige Rücknahme und Verwertung der Altgeräte vor.

Über aktuelle Entsorgungswege bitte beim Fachhändler informieren.

Sicherheitshinweise

Schutz gegen Einfrieren

BSH Hausgeräte Service GmbH

Zentralwerkstatt

Kleine Hausgeräte

Trautskirchener Straße 6-8

90431 Nürnberg

Reparaturservice*

(Mo-Fr: 8.00-18.00 Uhr erreichbar):

Tel.: [phone]

E-Mail: cp-servicecenter@

bshg.com

Ersatzteilbestellung*

(365 Tage rund um die Uhr erreichbar):

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

*) 3,9 Ct./Min. aus dem Festnetz

der T-Com

www.siemens-hausgeraete.de

AT Österreich, Austria

BSH Hausgeräte Gesellschaft mbH

Werkskundendienst für

Hausgeräte

Quellenstrasse 2

1100 Wien

Tel.: [phone]

innerhalb Österreichs

zum Regionaltarif

Tel.: [phone]

Hotline für Espresso-Geräte

zum Regionaltarif

Fax: [phone]

www.hausgeraete.at

AU Australien

BSH Home Appliances Pty Ltd.

57-63 McNaughton Roads

Werkskundendienst für Hausgeräte

Fahrweidstrasse 80

8954 Geroldswil

www.siemens-hausgeraete.ch

www.siemens-hausgeraete.ch

mailto:ch-info.hausgeraete@

bshg.com

Service Tel.: [phone]

Service Fax: [phone]

mailto:[e-mail]

Ersatzteile Tel.: [phone]

Ersatzteile Fax: [phone]

mailto:[e-mail]

CY Zypern, Küntpoc

BSH Ikiakes Syskeves-Service

39, Arh. Makaariou III Str

2407 Egomi/Nikosia (Lefkosia)

Tel.: [phone]

Fax: [phone]

mailto:bsh.service.cyprus@

cytanet.com.cy

CZ Tschechische Republik

Griechenland - Athen

Tel.: [phone]

Fax: [phone]

Nordgriechenland -

Thessaloniki

Tel.: [phone]

Fax: [phone]

Südgriechenland -

Heraklion/Kreta

Tel.: [phone]

Fax: [phone]

Zentralgriechenland -

Patras

Tel.: [phone]

Fax: [phone]

www.siemens-oikiakes.gr

HK Hongkong, 香港

BSH Home Appliances Limited

Werner-von-Siemens-Straße 1

2712 PN Zoetermeer

Gültig in der Bundesrepublik Deutschland

Die nachstehenden Bedingungen, die Voraussetzungen und Umfang unserer Garantieleistung umschreiben, lassen die Gewährleistungsverpflichtungen des Verkäufers aus dem Kaufvertrag mit dem Endabnehmer unberührt.

Family Line 018 05-54 74 36 (EUR 0,14/Min) Siemens-Hausgeräte

Besuchen Sie uns im Internet: http://www.siemens.de/hausgeraete

Für dieses Gerät leisten wir Garantie gemäß den nachstehenden Bedingungen:

1. Wir beheben unentgeltlich nach Maßgabe der folgenden Bedingungen (Nr. 2 - 6) Mängel am Gerät, die nachweislich auf einem Material- und/oder Herstellungsfehler beruhen, wenn sie uns unverzüglich nach Feststellung und innerhalb von 24 Monaten – bei gewerblichem Gebrauch oder gleichzusetzender Beanspruchung innerhalb von 12 Monaten – nach Lieferung an den Erstendabnehmer gemeldet werden. Zeigt sich der Mangel innerhalb von 6 Monaten ab Lieferung, wird vermutet, dass es sich um einen Material- oder Herstellungsfehler handelt.
2. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile wie z.B. Glas oder Kunststoff bzw. Glühlampen, sowie nicht auf Schäden, die durch Steine im Mahlwerk verursacht wurden, und nicht auf Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, wie verkalkte Heizsysteme. Ebenso kann keine Garantie übernommen werden für nutzungsbedingte Schäden an Verschleißteilen sowie Schäden infolge übermäßiger Beanspruchung (mehr als 7500 Brühungen pro Jahr). Eine Garantiepflicht wird nicht ausgelöst durch geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Gerätes unerheblich sind, oder durch Schäden aus chemischen und elektrochemischen Einwirkungen von Wasser, sowie allgemein aus anomalen Umweltbedingungen oder sachfremden Betriebsbedingungen, oder wenn das Gerät sonst mit ungeeigneten Stoffen in Berührung gekommen ist. Ebenso kann keine Garantie übernommen werden, wenn die Mängel am Gerät auf Transportschäden, die nicht von uns zu vertreten sind, nicht fachgerechte Installation und Montage, Fehlgebrauch, mangelnde Pflege oder Nichtbeachtung von Bedienungs- oder Montagehinweisen zurückzuführen sind. Der Garantieanspruch erlischt, wenn Reparaturen oder Eingriffe von Personen vorgenommen werden, die hierzu von uns nicht ermächtigt sind, oder wenn unsere Geräte mit Ersatzteilen, Ergänzungs- oder Zubehörteilen versehen werden, die keine Originalteile sind und dadurch ein Defekt verursacht wurde.
3. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instand gesetzt oder durch einwandfreie Teile ersetzt werden. Espresso-/Kaffee-Vollautomaten, für die unter Bezugnahme auf diese Garantie eine Garantieleistung beansprucht wird, sind in unsere Zentralwerkstatt für Kleine Hausgeräte (siehe unter Adressen) einzusenden. Nach Kontaktaufnahme mit der Info-Hotline wird gegebenenfalls eine Abholung veranlasst. Instandsetzungen am Aufstellungsort können nur für stationär betriebene (feststehende) Geräte verlangt werden. Es ist jeweils der Kaufbeleg mit Kauf- und/oder Lieferdatum vorzulegen. Ersetzte Teile gehen in unser Eigentum über.
4. Sofern die Nachbesserung von uns abgelehnt wird oder fehlschlägt, wird innerhalb der oben genannten Garantiezeit auf Wunsch des Endabnehmers kostenfrei gleichwertiger Ersatz geliefert. Im Falle einer Ersatzlieferung behalten wir uns die Geltendmachung einer angemessenen Nutzungsanrechnung für die bisherige Nutzungszeit vor.
5. Garantieleistungen bewirken weder eine Verlängerung der Garantiefrist, noch setzen sie eine neue Garantiefrist in Lauf. Die Garantiefrist für eingebaute Ersatzteile endet mit der Garantiefrist für das ganze Gerät.
6. Weitergehende oder andere Ansprüche, insbesondere solche auf Ersatz außerhalb des Gerätes entstandener Schäden sind – soweit eine Haftung nicht zwingend gesetzlich angeordnet ist – ausgeschlossen.

Diese Garantiebedingungen gelten für in Deutschland gekaufte Geräte. Werden Geräte ins Ausland verbracht, die die technischen Voraussetzungen (z.B. Spannung, Frequenz, Gasarten, etc.) für das entsprechende Land aufweisen und die für die jeweiligen Klima- und Umweltbedingungen geeignet sind, gelten diese Garantiebedingungen auch, sofern wir in dem entsprechenden Land ein Kundendienstnetz haben.

Für im Ausland gekaufte Geräte gelten die von unserer jeweils zuständigen Landesvertretung herausgegebenen Garantiebedingungen. Diese können Sie über Ihren Fachhändler, bei dem Sie das Gerät gekauft haben, oder direkt bei unserer Landesvertretung anfordern.

Beachten Sie unser weiteres Kundendienst-Angebot:

Auch nach Ablauf der Garantie stehen Ihnen unser Werkskundendienst und unsere Servicepartner zur Verfügung.
