GEBRUIKSAANWIJZING TK52001 SIEMENS

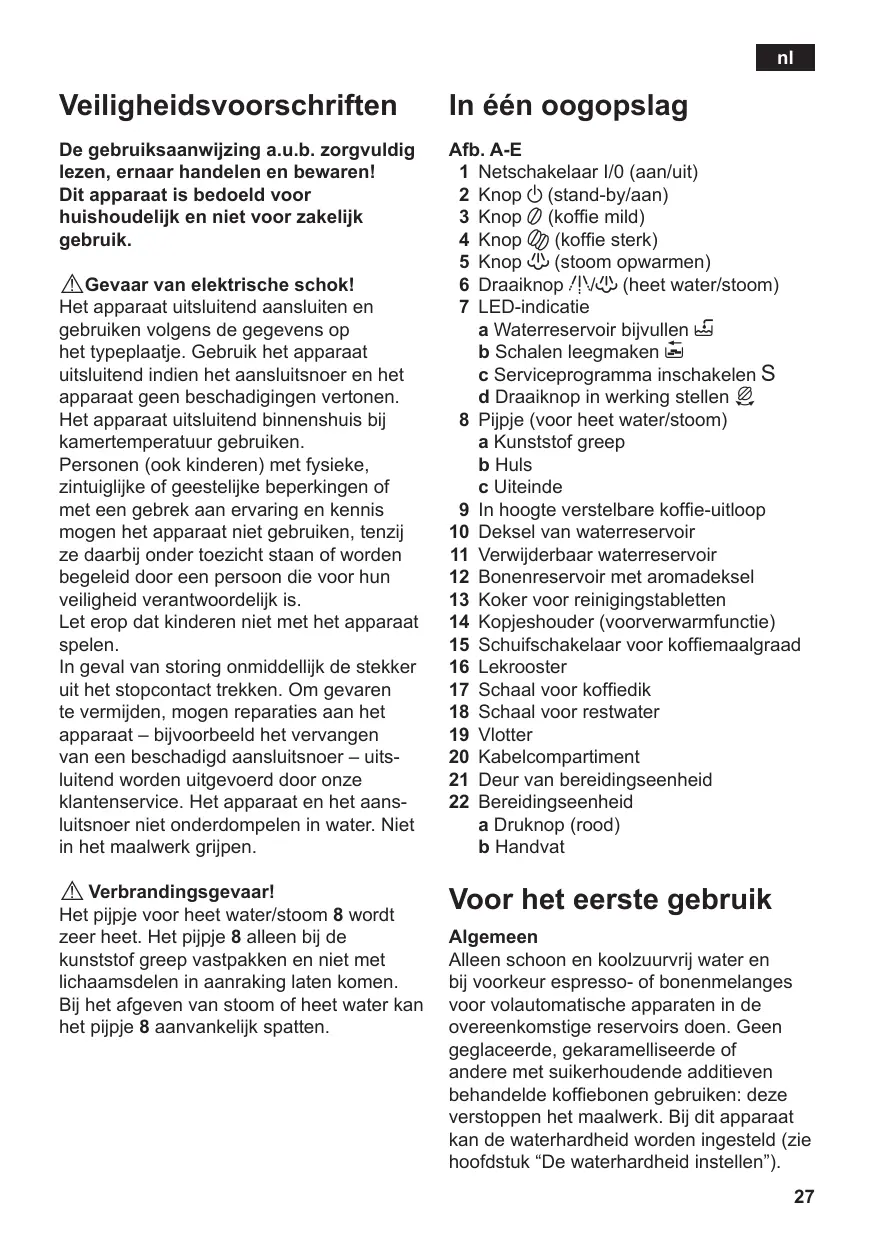

Veiligheidsvoorschriften In één oogopslag De gebruiksaanwijzing a.u.b. zorgvuldig lezen, ernaar handelen en bewaren! Dit apparaat is bedoeld voor huishoudelijk en niet voor zakelijk gebruik. Afb. A-E 1 Netschakelaar I/0 (aan/uit) 2 Knop a (stand-by/aan) 3 Knop 5 (koffie mild) 4 Knop K (koffie sterk) 5 Knop h (stoom opwarmen) 6 Draaiknop g/h (heet water/stoom) 7 LED-indicatie a Waterreservoir bijvullen H b Schalen leegmaken I c Serviceprogramma inschakelen S d Draaiknop in werking stellen J 8 Pijpje (voor heet water/stoom) a Kunststof greep b Huls c Uiteinde 9 In hoogte verstelbare koffie-uitloop 10 Deksel van waterreservoir 11 Verwijderbaar waterreservoir 12 Bonenreservoir met aromadeksel 13 Koker voor reinigingstabletten 14 Kopjeshouder (voorverwarmfunctie) 15 Schuifschakelaar voor koffiemaalgraad 16 Lekrooster 17 Schaal voor koffiedik 18 Schaal voor restwater 19 Vlotter 20 Kabelcompartiment 21 Deur van bereidingseenheid 22 Bereidingseenheid a Druknop (rood) b Handvat ! Gevaar van elektrische schok!

Het apparaat uitsluitend aansluiten en gebruiken volgens de gegevens op het typeplaatje. Gebruik het apparaat uitsluitend indien het aansluitsnoer en het apparaat geen beschadigingen vertonen. Het apparaat uitsluitend binnenshuis bij kamertemperatuur gebruiken. Personen (ook kinderen) met fysieke, zintuiglijke of geestelijke beperkingen of met een gebrek aan ervaring en kennis mogen het apparaat niet gebruiken, tenzij ze daarbij onder toezicht staan of worden begeleid door een persoon die voor hun veiligheid verantwoordelijk is. Let erop dat kinderen niet met het apparaat spelen. In geval van storing onmiddellijk de stekker uit het stopcontact trekken. Om gevaren te vermijden, mogen reparaties aan het apparaat – bijvoorbeeld het vervangen van een beschadigd aansluitsnoer – uitsluitend worden uitgevoerd door onze klantenservice. Het apparaat en het aansluitsnoer niet onderdompelen in water. Niet in het maalwerk grijpen. ! Verbrandingsgevaar!

Het pijpje voor heet water/stoom 8 wordt zeer heet. Het pijpje 8 alleen bij de kunststof greep vastpakken en niet met lichaamsdelen in aanraking laten komen. Bij het afgeven van stoom of heet water kan het pijpje 8 aanvankelijk spatten. Voor het eerste gebruik Algemeen Alleen schoon en koolzuurvrij water en bij voorkeur espresso- of bonenmelanges voor volautomatische apparaten in de overeenkomstige reservoirs doen. Geen geglaceerde, gekaramelliseerde of andere met suikerhoudende additieven behandelde koffiebonen gebruiken: deze verstoppen het maalwerk. Bij dit apparaat kan de waterhardheid worden ingesteld (zie hoofdstuk “De waterhardheid instellen”).

Het apparaat in gebruik nemen ● De netstekker met kabel tot op de geschikte lengte uit het kabelcompartiment trekken en aansluiten. ● Het waterreservoir 11 wegnemen, uitspoelen en met vers, koud water vullen. Daarbij de markering “max” in acht nemen. ● Het waterreservoir 11 correct terugplaatsen en helemaal naar onderen duwen. ● Het bonenreservoir met koffiebonen vullen. ● De netschakelaar 1 op I zetten. De LED van de knop a licht rood op. ● Controleren of de draaiknop 6 op O staat. ● De knop a indrukken. De LED J knippert. Het systeem vullen Bij het eerste gebruik moet het waterleidingsysteem van het apparaat nog worden gevuld. ● Een kopje onder het pijpje 8 plaatsen. ● De draaiknop 6 op g/h zetten; er loopt een beetje water in het kopje. Zodra J oplicht, de draaiknop 6 opnieuw op O zetten. ● Nu knippert de LED van de knop a, het apparaat spoelt en warmt op. Het apparaat is klaar voor gebruik, als de LED van de knop a groen oplicht. i Het apparaat is in de fabriek met standaardinstellingen voor een optimaal gebruik geprogrammeerd.

Bedieningselementen 1 Netschakelaar De netschakelaar 1 op de achterkant van het apparaat schakelt de stroomtoevoer in en uit. Als de netschakelaar wordt ingeschakeld, licht de LED van de knop a rood op. Het apparaat staat dan in stand-by. Let op De netschakelaar nooit indrukken, als het apparaat in bedrijf is. Het apparaat pas uitschakelen, als het zich in de standbymodus bevindt. 2 Knop a “stand-by” Met de knop a wordt het apparaat vanuit de stand-bymodus ingeschakeld. Als op de knop a wordt gedrukt, warmt het apparaat op. De LED van de knop a knippert, terwijl het apparaat opwarmt en vervolgens spoelt. Als de LED van de knop a groen oplicht, is het apparaat klaar voor gebruik. Het apparaat spoelt niet, als: – het nog warm is bij het inschakelen of – geen koffie werd gezet voor het in standby werd geschakeld. Opmerking: Na 3 uur schakelt het apparaat automatisch in stand-by. 3 Knop 5 koffie mild Met deze knop wordt milde koffie gezet. Druk op de knop en de koffie wordt gema­ len, bereid en loopt vervolgens in het kopje. 4 Knop K koffie sterk Met deze knop wordt sterke koffie gezet. Druk op de knop en de koffie wordt gema­ len, bereid en loopt vervolgens in het kopje. 5 Knop h stoom Door op de knop h te drukken, wordt in het apparaat stoom aangemaakt voor het opschuimen of opwarmen.

6 Draaiknop heet water/stoom Door de draaiknop op g of h te zetten, wordt heet water of stoom aangemaakt. Om stoom aan te maken dient vooraf ook op de knop h te worden gedrukt (zie hoofdstuk “Stoom om melk op te schuimen”). 7 LED-indicatie Als de LED’s oplichten of knipperen, betekent dat het volgende: H licht op Het waterreservoir is leeg en moet worden gevuld. I licht op De schalen zijn vol: maak ze leeg en plaats ze terug. I knippert De schalen ontbreken: plaats ze terug. S licht op Het serviceprogramma dient te worden ingeschakeld, zie hoofdstuk “Service­program­ ma”. S knippert Het serviceprogramma loopt. J knippert De draaiknop moet op g/h worden gezet. J licht op De draaiknop moet op O worden gezet. Instellingen en visuele indicaties De waterhardheid instellen De juiste instelling van de waterhardheid is belangrijk, opdat het apparaat tijdig aangeeft dat het dient te worden ontkalkt. De vooraf ingestelde waterhardheid is 4. U kunt de waterhardheid opvragen bij uw waterleidingbedrijf. Stand

Waterhardheid Duits (°dH) 1-7 8-15 16-23 24-30 Frans (°fH) 1-13 14-27 28-42 43-54 ● Het apparaat in stand-by schakelen. ● De knop h minstens 5 seconden ingedrukt houden. Het aantal LED’s 7a H, b I, c S, d J dat nu oplicht, staat voor de waterhardheid. ● De knop h nu zo vaak indrukken, tot het aantal LED’s voor de gewenste water­ hardheid oplicht; bijv. voor waterhardheid 3 lichten 7a,b en c op (H, I, S). ● De knop a eenmaal indrukken. De ingestelde LED’s knipperen even en de geselecteerde waterhardheid is opgeslagen. Als een waterfilter (speciale accessoires bestelnr. 461732) wordt gebruikt, dient de waterhardheid op 1 te worden ingesteld. Opmerking: Als binnen 90 s geen knop wordt ingedrukt, schakelt het apparaat zonder de instelling te bewaren in de ge­ bruiksklare modus. De eerder opgeslagen waterhardheid blijft behouden. Bij het eerste gebruik of na vervanging van het filter moet het apparaat worden gespoeld. ● Het waterreservoir tot aan de markering “0,5 l” met water vullen. ● Een voldoende groot opvangreservoir (ca. 0,5 l) onder het pijpje 8 plaatsen. ● De draaiknop 6 op g/h zetten. ● Als geen water meer uit het pijpje 8 komt, de draaiknop opnieuw op O zetten. ● Het waterreservoir en het waterleidingsy­ steem vullen (zie “Het apparaat in gebruik nemen” en “Het systeem vullen”). De maalgraad instellen Met de schuifschakelaar 15 voor de koffiemaalgraad kan de fijnheid van de gemalen koffie worden ingesteld. Let op De maalgraad alleen bij draaiend maalwerk instellen! Anders kan het apparaat worden beschadigd. ● De knop K indrukken.

● Terwijl het maalwerk draait, de schuif­ schakelaar 15 in de gewenste stand schuiven. Hoe kleiner het punt, hoe fijner de gemalen koffie. i De nieuwe instelling wordt pas bij het tweede of derde kopje koffie merkbaar. Tip: Kies een grovere maalgraad voor donker gebrande bonen en een fijnere voor lichtere bonen. Vlotter De vlotter 19 in de schaal 18 geeft aan wanneer de schaal dient te worden leeggemaakt. ● Als de vlotter 19 goed zichtbaar is, de schaal 18 leegmaken. Koffiezetten met koffiebonen Dit volautomatische espresso- en koffiezet­ apparaat maalt voor elke bereiding verse koffie. Bij voorkeur espresso- of bonen­ melanges voor volautomatische apparaten gebruiken. De koffie koel in afgesloten, luchtdichte verpakking of diepgevroren bewaren. De koffiebonen kunnen ook diepgevroren worden gemalen. Belangrijk: Dagelijks vers water in het wa­ terreservoir doen. Er moet altijd voldoende water in het reservoir zijn om het apparaat te gebruiken; het reservoir niet laten leeglopen. Tip: Kopjes en vooral kleine espressokop­ jes met dikke wanden op de kopjeshouder 14 voorverwarmen of met heet water spoe­ len. Het apparaat moet gebruiksklaar zijn. ● De voorverwarmde kop(pen) onder de koffie-uitloop 9 plaatsen. ● Volgens de gewenste sterkte op de knop 5 of K drukken. De koffie wordt bereid en loopt vervolgens in de kop(pen).

● De koffie-uitloop wordt automatisch gestopt, als de ingestelde hoeveelheid (fabrieksinstelling ca. 125 ml) is doorgelopen. i Door nogmaals op de knop 5 of K te drukken, kan het koffiezetten voortijdig worden beëindigd. Extra hoeveelheid water Het is mogelijk om opnieuw dezelfde hoeveelheid koffie te bereiden. ● Druk daartoe binnen 3 seconden na het bereidingsproces nogmaals op de knop 5 of K. Opmerking: De reeds gebruikte gemalen koffie wordt dan opnieuw gebruikt. De hoeveelheid water permanent wijzigen De vooraf ingestelde hoeveelheid water (ca. 125 ml) om een kopje milde of sterke koffie te zetten, kan worden gewijzigd. ● De knop 5 of K zo lang ingedrukt hou­ den, tot de gewenste hoeveelheid koffie is doorgelopen (keuzemogelijkheid van ca. 30-220 ml). i Deze hoeveelheid kan op elk moment weer worden gewijzigd. Als men opnieuw de fabrieksinstelling van ca. 125 ml wenst, kan dat door een reset uit te voeren. Reset: Het apparaat in stand-by schakelen en de schalen 17 en 18 verwijderen. De knoppen voor koffie 5 en K gelijktijdig minstens 5 s ingedrukt houden. De LED’s 7a,b,c en d (H, I, S, J) knipperen even ter bevestiging. De schalen 17 en 18 terugplaatsen en het apparaat met de knop a opnieuw inschakelen.

Heet water maken Het apparaat moet gebruiksklaar zijn. Met deze functie kunt u heet water maken, bijv. voor een kopje thee. ! Verbrandingsgevaar

Het pijpje wordt zeer heet; uitsluitend bij de kunststof greep vastpakken. ● Een geschikte kop onder het pijpje 8 plaatsen. ● De huls van het pijpje 8 helemaal naar onderen schuiven. ● De draaiknop 6 op g/h instellen. ! Verbrandingsgevaar

Als u op g/h instelt, kan het water wat spatten. Het pijpje 8 niet aanraken of op een persoon richten. ● Het proces beëindigen door de draaiknop 6 terug op O te zetten. Stoom om melk op te schuimen Het apparaat moet gebruiksklaar zijn. Eerst de melk opschuimen en vervolgens koffiezetten of de melk afzonderlijk opschuimen en op de koffie gieten. ! Verbrandingsgevaar

Het pijpje wordt zeer heet; uitsluitend bij de kunststof greep vastpakken. ● De huls van het pijpje 8 helemaal naar onderen schuiven. ● Een kop voor ongeveer 1/3 met melk vullen. ● Op de knop h drukken. De LED van de knop begint te knipperen. i Het apparaat warmt nu ca. 20 seconden op. ● Het pijpje 8 diep in de melk dompelen, maar de bodem van de kop niet raken. ● Zodra de LED J knippert, de draaiknop 6 op g/h zetten. ! Verbrandingsgevaar

Als u op g/h instelt, kan het water wat spatten. De vrijkomende stoom is zeer heet en kan vloeistoffen doen opspatten. Het pijpje 8 niet aanraken of op een persoon richten. ● De kop langzaam draaien, tot de melk is opgeschuimd. ● Het proces beëindigen door de draaiknop 6 terug op O te zetten. i Om opnieuw melk op te schuimen, op de knop h drukken en het proces volledig herhalen. Opmerking: Het pijpje 8 na afkoeling onmiddellijk reinigen. Opgedroogde resten zijn namelijk moeilijk te verwijderen. Tip: Bij voorkeur koude melk met een vetgehalte van 1,5% gebruiken. Stoom om dranken op te warmen ! Verbrandingsgevaar

Het pijpje wordt zeer heet; uitsluitend bij de kunststof greep vastpakken. Het apparaat moet gebruiksklaar zijn. ● De huls van het pijpje 8 naar boven schuiven. ● Op de knop h drukken. De LED van de knop begint te knipperen. i Het apparaat warmt nu ca. 20 seconden op. ● Het pijpje 8 diep in de op te warmen vloeistof dompelen. ● Zodra de LED J knippert, de draaiknop 6 op g/h zetten. ! Verbrandingsgevaar

Als u op g/h instelt, kan het water wat spatten. De vrijkomende stoom is zeer heet en kan vloeistoffen doen opspatten. Het pijpje 8 niet aanraken of op een persoon richten.

● Het proces beëindigen door de draaiknop 6 terug op O te zetten. i Om opnieuw stoom te maken, op de knop h drukken en het proces volledig herhalen. Opmerking: Het pijpje 8 na afkoeling onmiddellijk reinigen. Opgedroogde resten zijn namelijk moeilijk te verwijderen. Onderhoud en dagelijkse reiniging ! Gevaar van elektrische schok!

Voor het reinigen de netstekker uittrekken. Het apparaat niet in water onderdompelen. Geen stoomreiniger gebruiken. ● De buitenkant met een vochtige doek afvegen. Geen schurende reinigingsmid­ delen gebruiken. ● De losse onderdelen uitsluitend hand­ matig afwassen. ● Het waterreservoir 11 alleen met water uitspoelen. ● De schalen voor koffiedik 17 en restwater 18 wegnemen, leegmaken en reinigen. ● De binnenkant van het apparaat (dragers van de schalen) uitvegen of -zuigen. ● De deur van de bereidingseenheid 21 openen en de koffieresten binnenin verwijderen. De deur weer sluiten. Opmerking: Als het apparaat met de knop a “stand-by” in afgekoelde toestand wordt ingeschakeld of na het koffiezetten in de stand-bymodus wordt gezet, spoelt het automatisch. Zo reinigt het systeem zichzelf.

Pijpje 8 voor heet water/stoom ● Het pijpje 8 van de stoomleiding schroeven. ● Alle onderdelen uit elkaar halen (afb. D). ● Met afwassop en een zachte borstel reinigen. Het uiteinde van het pijpje 8/c aan de voorkant met een stompe naald schoonmaken. ● Alle onderdelen schoonspoelen en afdrogen. Bereidingseenheid reinigen De bereidingseenheid kan voor reiniging worden gedemonteerd (afb. E). ● Het apparaat met de toets a uitschakelen. ● De netschakelaar 1 op 0 zetten. ● De deur 21 van de bereidingseenheid 22 openen. ● De rode knop 22a ingedrukt houden en het handvat 22b naar boven draaien, tot het hoorbaar vastklikt. ● De bereidingseenheid 22 bij het handvat voorzichtig wegnemen en onder stromend water zonder spoelmiddel reinigen. Niet in de vaatwasser plaatsen. ● De binnenruimte van het apparaat uitzuigen of met een vochtige doek uitvegen. ● De bereidingseenheid 22 tot aan de aanslag opnieuw plaatsen. ● De rode knop 22a ingedrukt houden en het handvat 22b tot aan de aanslag naar onderen draaien, tot het hoorbaar vastklikt. De bereidingseenheid is nu veilig vergrendeld. ● De deur van de bereidingseenheid weer sluiten.

Serviceprogramma: ontkalken en reinigen in één Als bij het ingeschakelde apparaat de LED “S” oplicht, dient het apparaat onmiddel­ lijk met het serviceprogramma te worden ontkalkt en gereinigd. Als het servicepro­ gramma niet volgens de instructies wordt gebruikt, kan het apparaat beschadigd raken. Speciaal ontwikkelde en geschikte ontkalkingsmiddelen (bestelnr. 310451) en reinigingstabletten (bestelnr. 310575) zijn verkrijgbaar via de klantenservice. Let op Telkens wanneer u het serviceprogramma laat lopen, ontkalkings- en reinigingsmiddel overeenkomstig de handleiding gebruiken. Het serviceprogramma in geen geval onderbreken! De vloeistoffen niet opdrinken! Nooit azijn of middelen op basis van azijn gebruiken! In geen geval ontkalkingstabletten of andere ontkalkingsmiddelen in de koker voor reinigingstabletten doen! i Gedurende het serviceprogramma (ca. 40 min) knippert de LED “S”. Belangrijk: Als er zich een filter in het waterreservoir bevindt, dient die in elk geval te worden verwijderd, voor het serviceprogramma wordt gestart. Het serviceprogramma starten ● Het apparaat met de knop a in stand-by schakelen. ● De schalen 17 en 18 leegmaken en terugplaatsen. ● De knop 5 minstens 5 s ingedrukt houden. De LED S begint te knipperen en het apparaat spoelt 2x door de koffie-uitloop. ● De schaal 17 leegmaken en terugplaatsen.

De LED van de knop h knippert de LED H “Waterreservoir vullen” licht op. ● Eén reinigingstablet in de koker 13 doen. ● Het waterreservoir met lauwwarm water vullen, ontkalkingsmiddel toevoegen en volledig in het water oplossen (totale hoeveelheid vloeistof: 0,5 l). Een kant-en-klare ontkalkingsoplossing in het waterreservoir gieten (totale hoeveelheid vloeistof: 0,5 l). ● De knop h indrukken en het apparaat begint te ontkalken. Duur: ca. 10 minuten. De ontkalkingsvloeistof loopt in de schaal De LED J knippert. ● Een voldoende groot en hoog opvangre­ servoir (ca. 0,5 l) onder het pijpje 8 plaat­ sen. ● De draaiknop 6 op g/h zetten en het apparaat vervolgt het ontkalkingsproces. Duur: ca. 5 minuten. De ontkalkingsvloei­ stof loopt in het opvangreservoir. De LED I licht op. ● De schaal 17 leegmaken en terugplaat­ sen. De LED van de knop h knippert. ● Het waterreservoir 11 leegmaken, reinigen, tot aan de markering “max” met water vullen en terugplaatsen. ● Een voldoende groot opvangreservoir (ca. 0,5 l) onder het pijpje 8 plaatsen. ● De knop h indrukken; het apparaat begint te spoelen en er loopt een beetje water in het opvangreservoir. De LED J licht op. ● De draaiknop 6 op O draaien; nu start het apparaat het reinigingsproces. Duur: ca. 10 minuten. Eerst loopt de vloeistof binnen in het apparaat in de schaal 17 en vervolgens uit de koffie-uitloop.

De LED I licht op. ● De schalen 17 en 18 leegmaken, reinigen en terugplaatsen. Het apparaat warmt op en is opnieuw gebruiksklaar, als de LED van de knop a groen oplicht. Belangrijk: Als het serviceprogramma bijv. door stroomuitval wordt onderbroken, in elk geval het apparaat spoelen, voor het opnieuw in gebruik wordt genomen. ● Eerst op de knop a “stand-by” drukken. De LED's a en h knipperen ● Het waterreservoir 11 goed uitspoelen en met vers water vullen. ● Op de knop h drukken en het apparaat spoelt in de schaal. De LED J knippert. ● Een kop onder het pijpje 8 houden en de draaiknop 6 op g/h zetten. Er loopt water in de kop. De LED J licht op. ● De draaiknop 6 opnieuw op O zetten. Het apparaat spoelt en is weer klaar voor gebruik.

Bescherming tegen bevriezing Om schade ten gevolge van bevriezing bij transport en opslag te voorkomen, dient het apparaat vooraf volledig leeggemaakt te worden. Het apparaat moet gebruiksklaar zijn. ● Het waterreservoir verwijderen, leegmaken en terugzetten. ● Een smal en hoog reservoir onder het pijpje 8 plaatsen. ● De toets h indrukken. ● Zodra op het display J oplicht, de draaiknop 6 op g/h instellen. Het apparaat geeft nu een tijdje stoom af. ● Als geen stoom meer uit het pijpje 8 komt, de draaiknop opnieuw op O zetten. ● Het apparaat uitschakelen. Afval

Dit apparaat is gemarkeerd volgens de Europese richtlijn betreffende afgedankte elektrische en elektronische apparatuur (AEEA) 2002/96/EG. Deze richtlijn bepaalt het kader voor de terugname en verwerking van afgedankte apparatuur, dat over heel Europa wordt toegepast. Raadpleeg uw gespecialiseerde handelaar voor de geldende voorschriften inzake afvalverwijdering. Garantie Voor dit apparaat gelden de garantievoorwaarden die worden uitgegeven door de vertegenwoordiging van ons bedrijf in het land van aankoop. De leverancier, bij wie u het apparaat heeft gekocht, geeft u hierover graag meer informatie. Om aanspraak te maken op de garantie heeft u altijd uw aankoopbewijs nodig. Wijzigingen voorbehouden.

Kleine storingen zelf oplossen Storing Oorzaak Oplossing Er kan geen heet water of stoom worden gemaakt. Het pijpje 8 is verstopt. Het pijpje 8 reinigen. Te weinig schuim of vloeibaar schuim. De huls b op het pijpje 8 niet in de juiste positie. De huls b op het pijpje 8 naar onderen schuiven. Ongeschikte melk. Koude melk met vetgehalte van 1,5% gebruiken. De koffie loopt slechts druppelsgewijs. De maalgraad is te fijn. De maalgraad grover instellen. De koffie loopt niet. Het waterreservoir is niet gevuld of niet correct geplaatst. Het waterreservoir vullen en op de correcte positie let­ ten. Indien nodig het water­ leidingsysteem vullen (cfr. „Het apparaat in ge­ bruik nemen“). De koffie heeft geen „crema“ (schuimlaagje). Ongeschikte koffiesoort. Bonen niet vers gebrand. Andere koffiesoort gebruiken. Vers gebrande bonen gebruiken Maalgraad niet op de koffie afgestemd. De maalgraad op punt stellen. Het maalwerk maalt geen koffiebonen. De bonen vallen niet in het maalwerk (ze zijn te olieachtig). Zachtjes tegen het bonenreservoir kloppen. Luid geluid van het maalwerk. Een vreemd voorwerp in het Contact opnemen met de maalwerk (bijv. een steen­ hotline. tje, wat ook bij uitgelezen koffiesoorten voorkomt). De toetsen a en S knipperen afwisselend. De bereidingseenheid 22 ontbreekt, is niet correct ge­ ïnstalleerd of vergrendeld. De bereidingseenheid 22 installeren en vergrendelen. Als de storingen niet kunnen worden verholpen, neem dan onmiddellijk contact op met de hotline.
