USER MANUAL ACCXT300 Peerless-AV

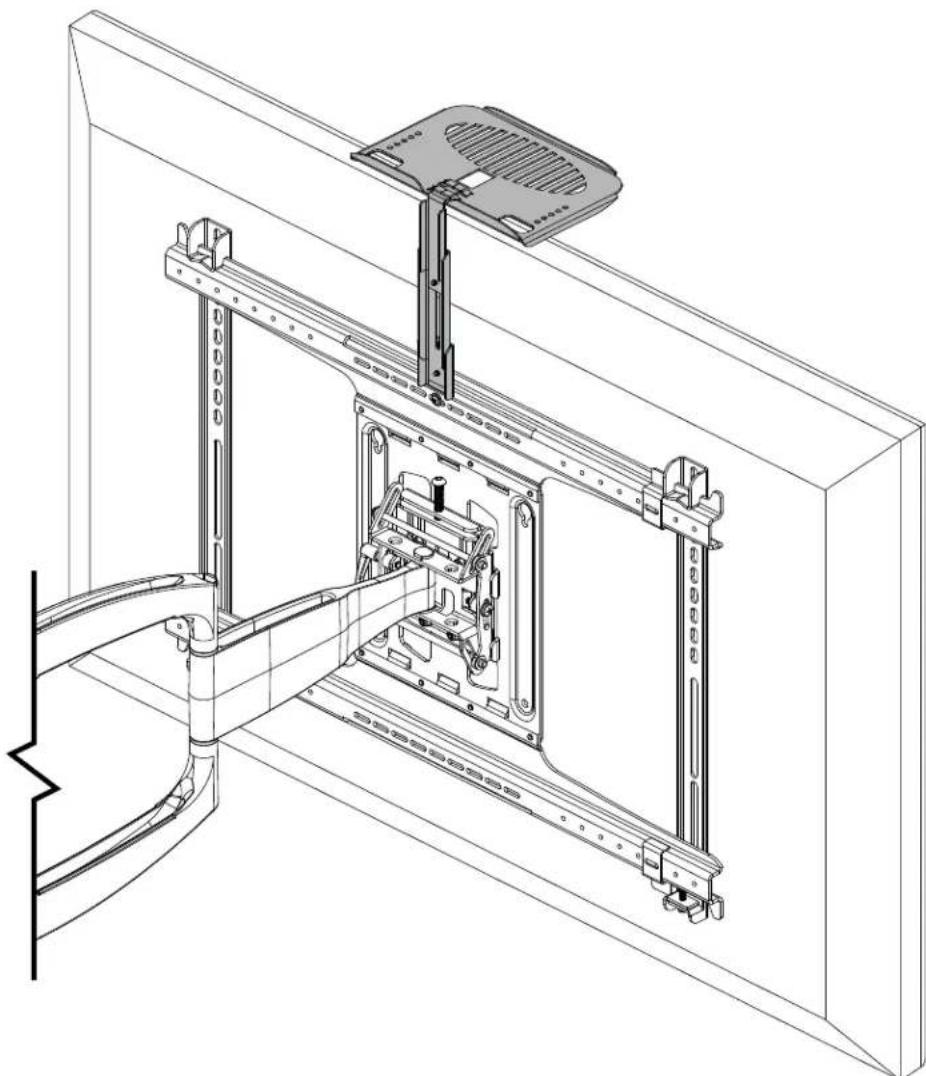

Installation and Assembly: Video Conferencing Shelf Accessory Kit for Large Pivot and Articulating Mounts

Model: ACCXT300

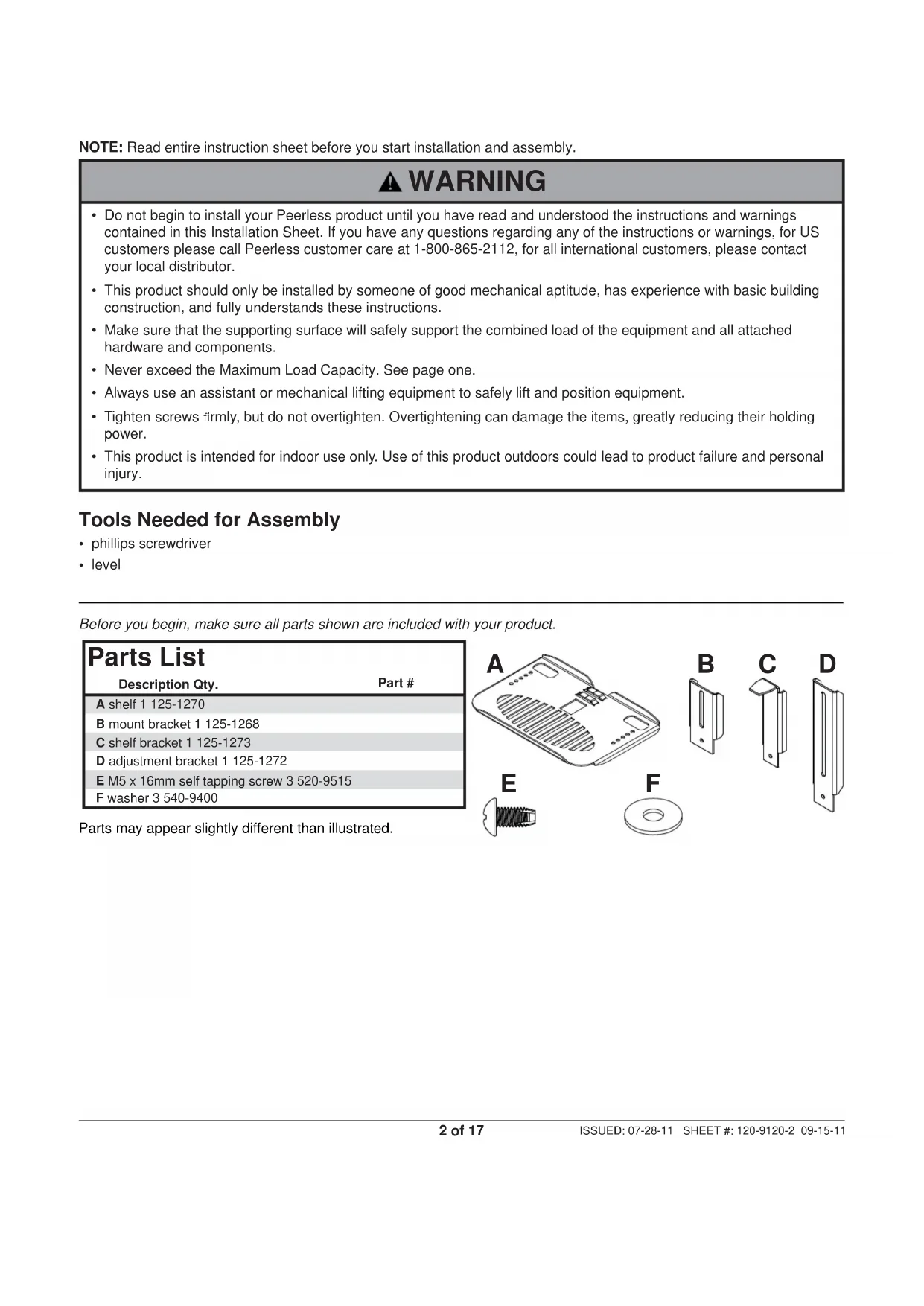

NOTE: Read entire instruction sheet before you start installation and assembly.

WARNING

• Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact your local distributor.
• This product should only be installed by someone of good mechanical aptitude, has experience with basic building construction, and fully understands these instructions.
• Make sure that the supporting surface will safely support the combined load of the equipment and all attached hardware and components.
• Never exceed the Maximum Load Capacity. See page one.
• Always use an assistant or mechanical lifting equipment to safely lift and position equipment.
• Tighten screws firmly, but do not overtighten. Overtightening can damage the items, greatly reducing their holding power.
  This product is intended for indoor use only. Use of this product outdoors could lead to product failure and personal injury.

Tools Needed for Assembly

• phillips screwdriver
  level

Before you begin, make sure all parts shown are included with your product.

Parts List

Description Qty.

Part #

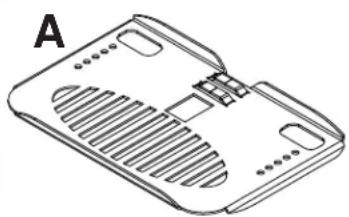

A shelf 1 125-1270
B mount bracket 1 125-1268
C shelf bracket 1 125-1273
D adjustment bracket 1 125-1272
EM5 x 16mm self tapping screw 3 520-9515
Fwasher3540-9400

Parts may appear slightly different than illustrated.

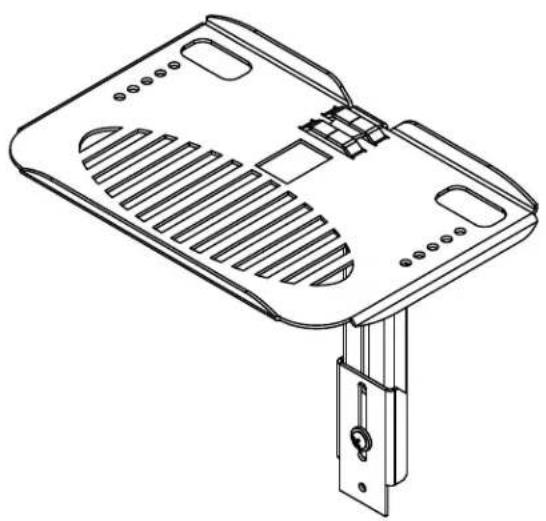

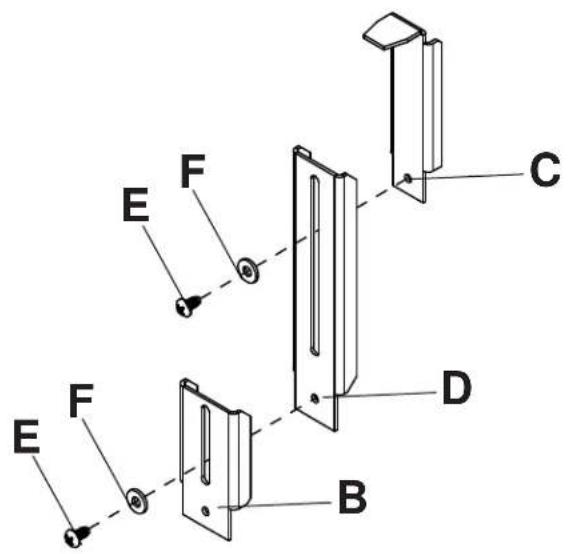

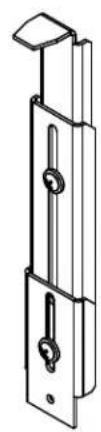

Connect mount bracket (B), adjustment bracket (D) and shelf bracket (C) with two screws (E) and two washers (F) as shown. NOTE: Do not fully tighten screws (E) until step 3.

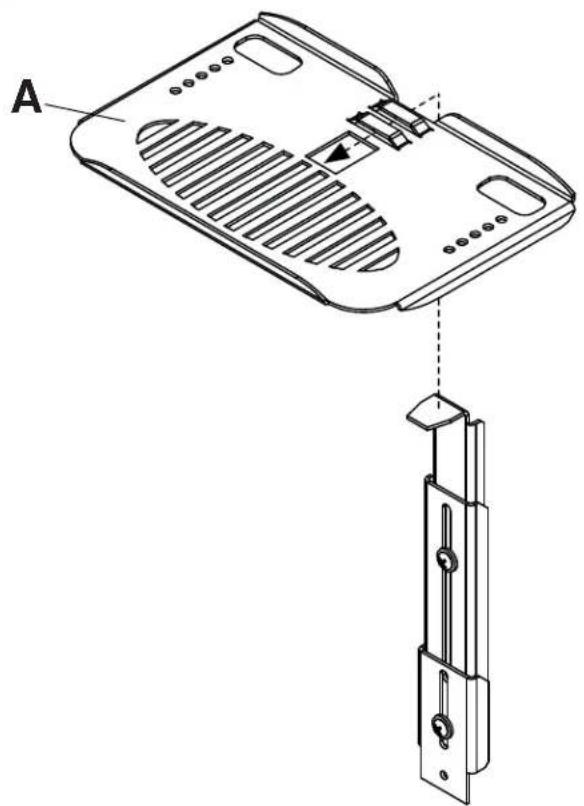

Attach the assembled brackets to shelf (A) as shown.

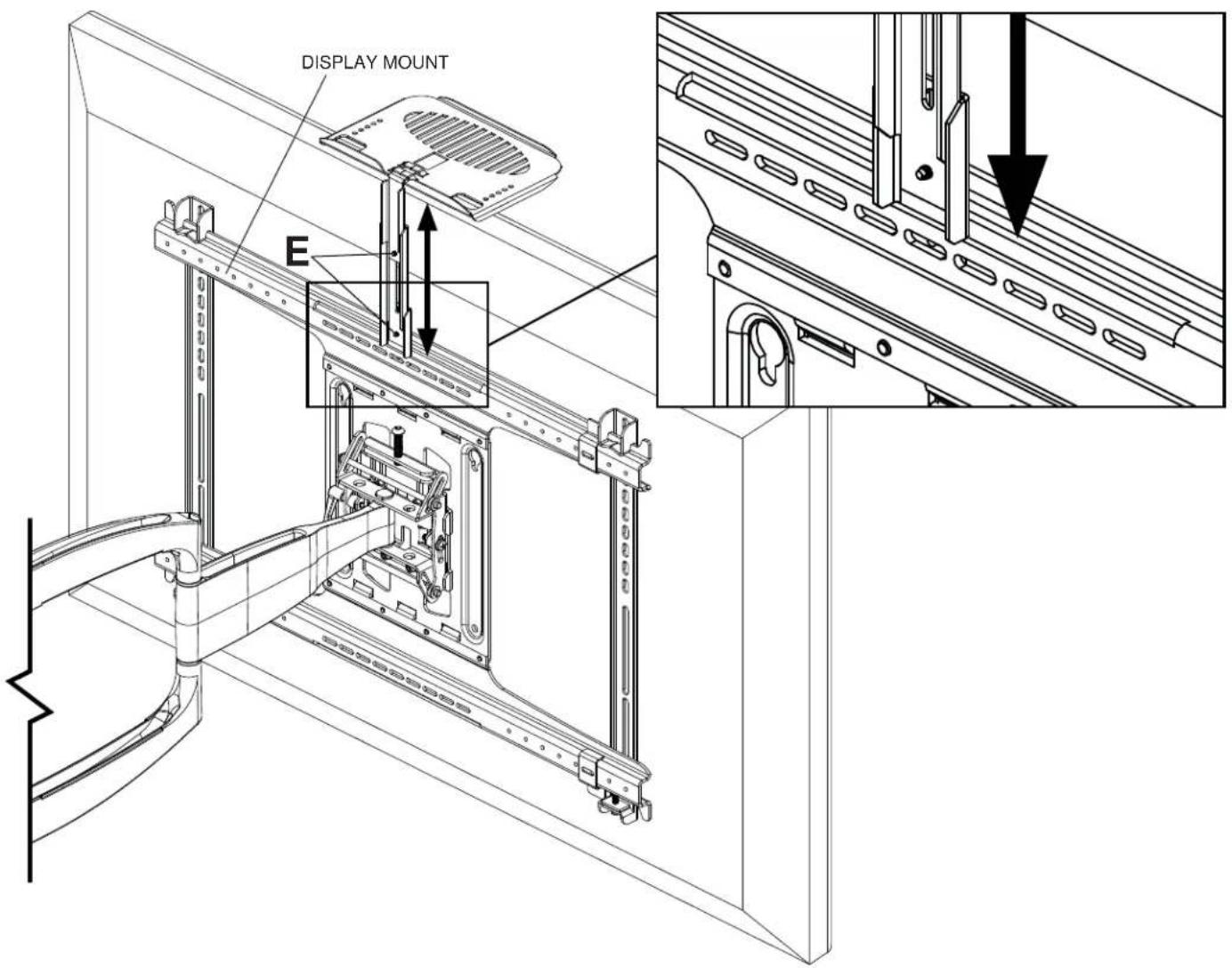

Slide the video conference shelf into the slot located on the back of your display mount. Adjust brackets (B, C, D) to desired height and tighten two screws (E) on the brackets. NOTE: The video conference shelf can also be installed to the bottom of the display mount.

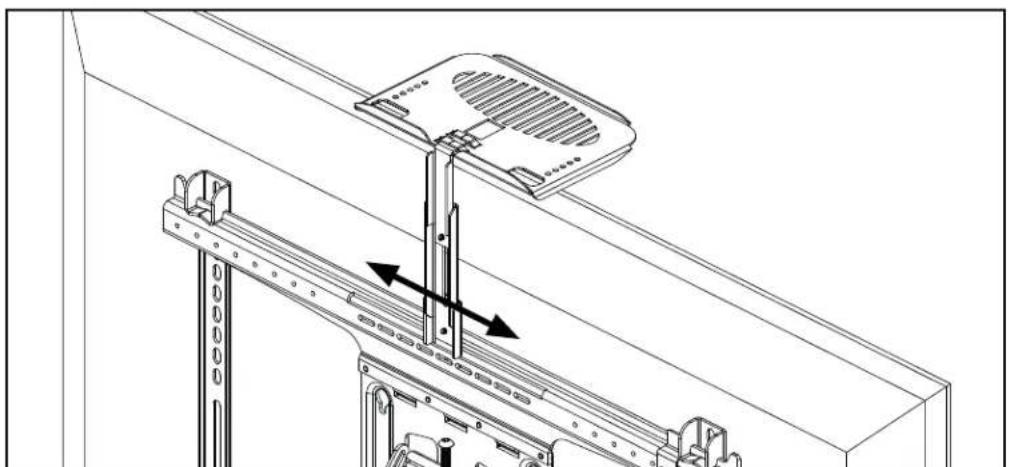

Adjust the video conference shelf to desired horizontal position.

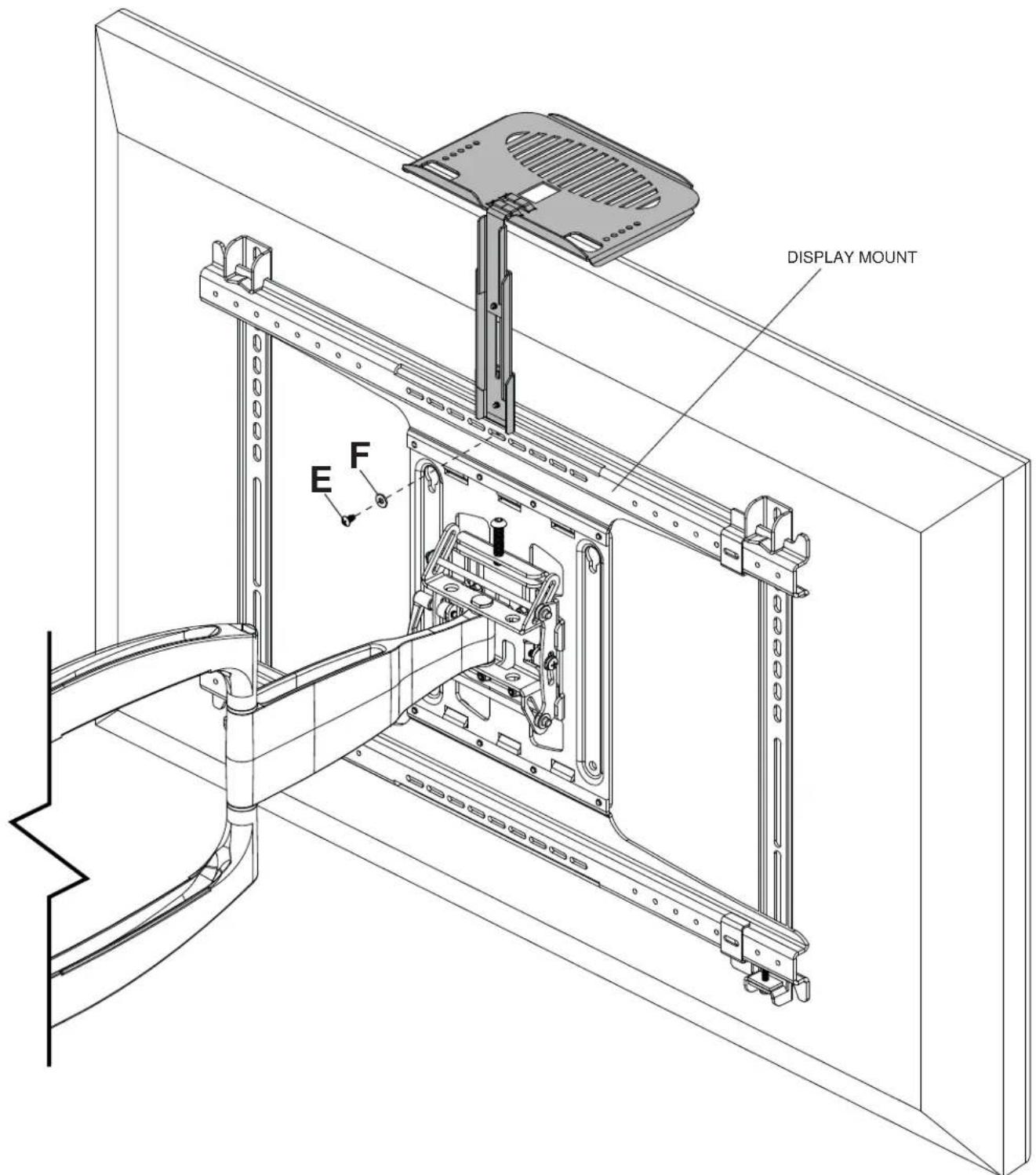

Secure the video conference shelf to your display mount with one screw (E) and one washer (F).

Instalación y montaje: Videoconferencia Plataforma kit de accesorios de pivote de gran Modelos: ACCXT300  NOTA: Lea la hora de instrucciones completa antes de comenzar la instalacion y el ensamblaje.

ADVERTENCIA

- No comience a instalar su producto de Peerless hasta haber leido y entendido las instrucciones y las advertencias contentsidas en la Hoja de Instalacion. Si tiene una pregunta acerca de在哪quiera de las instrucciones o las advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está en EE. UU. Si es un cliente internacional, por favor, comuniquese con su distribuidor local. - Este producto solo de ser instalado por una persona queonga una buena aptitud mecánica, queonga experiencia en construccion basia de edificios y que entienda estas instrucciones en su totalidad. - Asegürese de que la superficie de apoyo sostendra, con seguridad, la energia combinada del equipo y todos los fijadores y componentes. - Nunca sobrepase la capacité maxima de soportar energia. Vea la頁ina 6. Siempre cunde con la ayuda de un asistente o utilise un equipo mecancico de izar para levantar y colocar el equipo con mas seguidad. - Apriete los tornillos con firmeza, pero no en excesso. Apretarlos en excesso pueda darar los articulos y pueda disminuir significativamente su fuerza deiejacion. - Este produit estáaxydado para uso en interiores solamente. Utilizar este producto en exteriores podria causar fallas del producto y lesiones a individuos.

Herramentas necessities para el ensamblaje

- destornillador phillips nivel Antes de comenzar, asegürese de que su producto incluye todas las piezas ilustradas.

Lista de piezas Descripción Cant.	N.° de pieza
A estante 1 125-1270
B soporte de montaje 1 125-1268
C soporte del estante 1 125-1273
D soporte de ajuste 1 125-1272
E tornillo autoroscante M5 x 16mm 3 520-9515
F arandela 3 540-9400

Algunas partes peuvent diferir un poco de las ilustradas.     Espanol  Conectar soporte de montaje (B), el ajuste de soporte (D) y la plataforma soporte (C) con dos tornillos (E) y dos arandelas (F) como se muestra. NOTEA: No apriete los tornillos (E) hasta el paso 3.    Fije los soportes montados en estantes (A) como se muestra.   Espanol  Deslice la plataforma conferance video en la ranura situada en la parte de atras de su soporte para pantalla. Ajuste los soportes (B, C, D) a la alta deseada y apriete los dos tornillos (E) en los soportes. NOTA: La plataforma de video conferance también se pueda instalar en la parte inferior de la Pantalla de montaje.   Ajuste la plataforma de video conferance a la posicion deseada horizontal.   Asegurar la plataforma conferance video a tu pantalla de montaje con un tornillo (E) y una arandela (F).

Installation et assemblage: Visioconference Accessoires Ensemble de tablettes Pivot pour les grands et les Monts Articuler

Modèle: ACCXT300  REMARQUE: lisez entierement la fiche d'instructions avant de commencer l'installation et l'assemblage. Français

AVENTISSEMENT

- Ne commence pas à installerer votre produit Peerless avant d'avoir lu et assimilé les instructions et les averissements contenus dans cette fiche d'installation. Pour toute question concernant les instructions ou les averissements, veuillez appelé le service à la clientèle de Peerless au 1-800-865-2112; tous les clients internationaux sont priés de contacter leur distributeur local. - Ce produit doit être installé uniquement par quelqu'un possédant une bonne aptitude à la mécanique, une expérience de la construction immobilière et ayant bien compris ces instructions. Assurez-vous que la surface de support puisse soutenir sans danger la charge totale de l'equipement ainsi que des pieces et composants qui y sont attachés. - Ne dépassez jamais la capacité de charge maximum. Reportez-vous à la page 11. - Pour lever et positionner l'équipment en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez un dispositif de levage mécanique. - Serrez fermement les vis, mais sans excès. Un serrage excessif peut endommager les composants et en réduire considérablement la capacité de support. - Ce produit est concu uniquement pour un usage interieur. L'utilisation de ce produit à l'extérieur peut cause une défaillance du produit et des blessures corporelles.

Outils nécessaires au montage

- tournevis phillips niveau Avant de commencer, veillez à ce que toutes les pieces enumeratedes soient incluses.

Liste des pièces Description Qté	Référence des pièces
A étagère 1 125-1270
B support de montage 1 125-1268
C support d'étagère 1 125-1273
D support de réglage 1 125-1272
E vis autotaraudeuse M5 x 16mm 3 520-9515
F rondelle 3 540-9400

Il est possible que les piecessemblant légèrement différentes de celles illustrées ici.      Connectez support de montage (B), le réglage support (D) et tablette support (C) avec deux vis (E) et deux rondelles (F) comme illustré. REMARQUE: Ne serrez pas complètement les vis (E) jusqu'à l'étape 3.    Fixez les supports assemblés à l'étalage (A) comme indiqué.    Faites glisser le plateau de Conférence video dans la fente située sur le dos de votre monture d'affichage. Ajustez parenthèses (B, C, D) à la hauteur désirée et serrez les deux vis (E) sur les crochets. REMARQUE: Le plateau de Conférence video peut également être installé au fond de la monture d'affichage.  Ajuster le plateau de Conference video a la position horizontale désirée.    Fixez le plateau de Conference video sur votre écran avec une monture à vis (E) et une rondelle (F). Français
