ACCXT300 - Soporte de pared para pantalla Peerless-AV - Manual de uso y guía de instrucciones gratis

Marca	Peerless-AV
Modelo	ACCXT300
Tipo de producto	Kit accesorio tableta para videoconferencia
Compatibilidad	Soportes giratorios y articulados de gran formato Peerless-AV
Material	Acero
Color	Negro
Carga máxima	5 kg (estimación)
Contenido del kit	1 tableta, 1 soporte de montaje, 1 soporte de estante, 1 soporte de ajuste, 3 tornillos M5x16 mm, 3 arandelas
Herramientas necesarias	Destornillador de estrella, nivel
Instalación	Montar los soportes en la tableta, deslizar en la ranura del soporte de pared, ajustar la altura y la posición horizontal, fijar con los tornillos
Fijación	Con tornillos en las ranuras del soporte de pared
Ajustes	Altura y posición horizontal ajustables
Opciones de instalación	Se puede instalar en la parte superior o inferior del soporte de pared
Uso	Solo interior
Seguridad	No exceder la carga máxima, usar un asistente para el levantamiento, apretar los tornillos sin exceso
Mantenimiento	Limpiar con un paño seco y suave, evitar productos abrasivos
Garantía	Limitada 5 años
Reparabilidad	Piezas de repuesto disponibles a través del fabricante o distribuidor autorizado
Manual disponible	Sí, en formato PDF en varios idiomas

Preguntas frecuentes - ACCXT300 Peerless-AV

¿Qué es el kit ACCXT300?

El kit ACCXT300 es un accesorio de tableta para videoconferencia diseñado por Peerless-AV. Permite añadir un estante a un soporte de pared para pantalla, ideal para colocar una cámara, un micrófono u otros equipos.

¿Qué soportes son compatibles con el ACCXT300?

Este kit es compatible con los soportes giratorios y articulados de gran formato de la marca Peerless-AV. Se fija en las ranuras previstas en la parte posterior del soporte.

¿Cuál es el peso máximo que puede soportar la tableta?

La carga máxima no está oficialmente especificada en el manual, pero se estima que puede soportar aproximadamente 5 kg. Es importante no superar nunca este límite para evitar cualquier riesgo de caída.

¿Qué herramientas se necesitan para la instalación?

La instalación requiere un destornillador de estrella y un nivel. Se recomienda que dos personas manipulen el equipo de manera segura.

¿Es difícil la instalación?

No, la instalación es sencilla si se siguen las instrucciones proporcionadas. Consiste en ensamblar los soportes, fijarlos a la tableta y luego deslizar el conjunto en el soporte de pared. Los tornillos se aprietan sin exceso.

¿Se puede usar la tableta para otros dispositivos que no sean de videoconferencia?

Sí, la tableta puede servir para colocar cualquier tipo de dispositivo ligero como un micrófono, un altavoz, un decodificador o un pequeño decorado. Asegúrese de respetar la carga máxima.

¿La tableta es ajustable en altura?

Sí, gracias al soporte de ajuste, puede ajustar la altura de la tableta antes de fijarla definitivamente. También es ajustable horizontalmente.

¿Se puede instalar la tableta en la parte inferior del soporte de pared?

Sí, el manual indica que la tableta se puede instalar en la parte superior o en la parte inferior del soporte de pared, según sus necesidades.

¿Cuál es la garantía de este producto?

Peerless-AV ofrece una garantía limitada de cinco años contra defectos de materiales y mano de obra a partir de la fecha de compra por el usuario final.

¿Dónde puedo encontrar piezas de repuesto u obtener ayuda?

Para piezas de repuesto, contacte al servicio al cliente de Peerless-AV al 1-800-865-2112 (EE. UU.) o a su distribuidor local. El manual completo está disponible para descarga gratuita.

MANUAL DE USUARIO ACCXT300 Peerless-AV

Installation and Assembly: Video Conferencing Shelf Accessory Kit for Large Pivot and Articulating Mounts

Model: ACCXT300

NOTE: Read entire instruction sheet before you start installation and assembly.

WARNING

• Do not begin to install your Peerless product until you have read and understood the instructions and warnings contained in this Installation Sheet. If you have any questions regarding any of the instructions or warnings, for US customers please call Peerless customer care at 1-800-865-2112, for all international customers, please contact your local distributor.
• This product should only be installed by someone of good mechanical aptitude, has experience with basic building construction, and fully understands these instructions.
• Make sure that the supporting surface will safely support the combined load of the equipment and all attached hardware and components.
• Never exceed the Maximum Load Capacity. See page one.
• Always use an assistant or mechanical lifting equipment to safely lift and position equipment.
• Tighten screws firmly, but do not overtighten. Overtightening can damage the items, greatly reducing their holding power.
  This product is intended for indoor use only. Use of this product outdoors could lead to product failure and personal injury.

Tools Needed for Assembly

• phillips screwdriver
  level

Before you begin, make sure all parts shown are included with your product.

Parts List

Description Qty.

Part #

A shelf 1 125-1270
B mount bracket 1 125-1268
C shelf bracket 1 125-1273
D adjustment bracket 1 125-1272
EM5 x 16mm self tapping screw 3 520-9515
Fwasher3540-9400

Parts may appear slightly different than illustrated.

Connect mount bracket (B), adjustment bracket (D) and shelf bracket (C) with two screws (E) and two washers (F) as shown. NOTE: Do not fully tighten screws (E) until step 3.

Attach the assembled brackets to shelf (A) as shown.

Slide the video conference shelf into the slot located on the back of your display mount. Adjust brackets (B, C, D) to desired height and tighten two screws (E) on the brackets. NOTE: The video conference shelf can also be installed to the bottom of the display mount.

Adjust the video conference shelf to desired horizontal position.

Secure the video conference shelf to your display mount with one screw (E) and one washer (F).

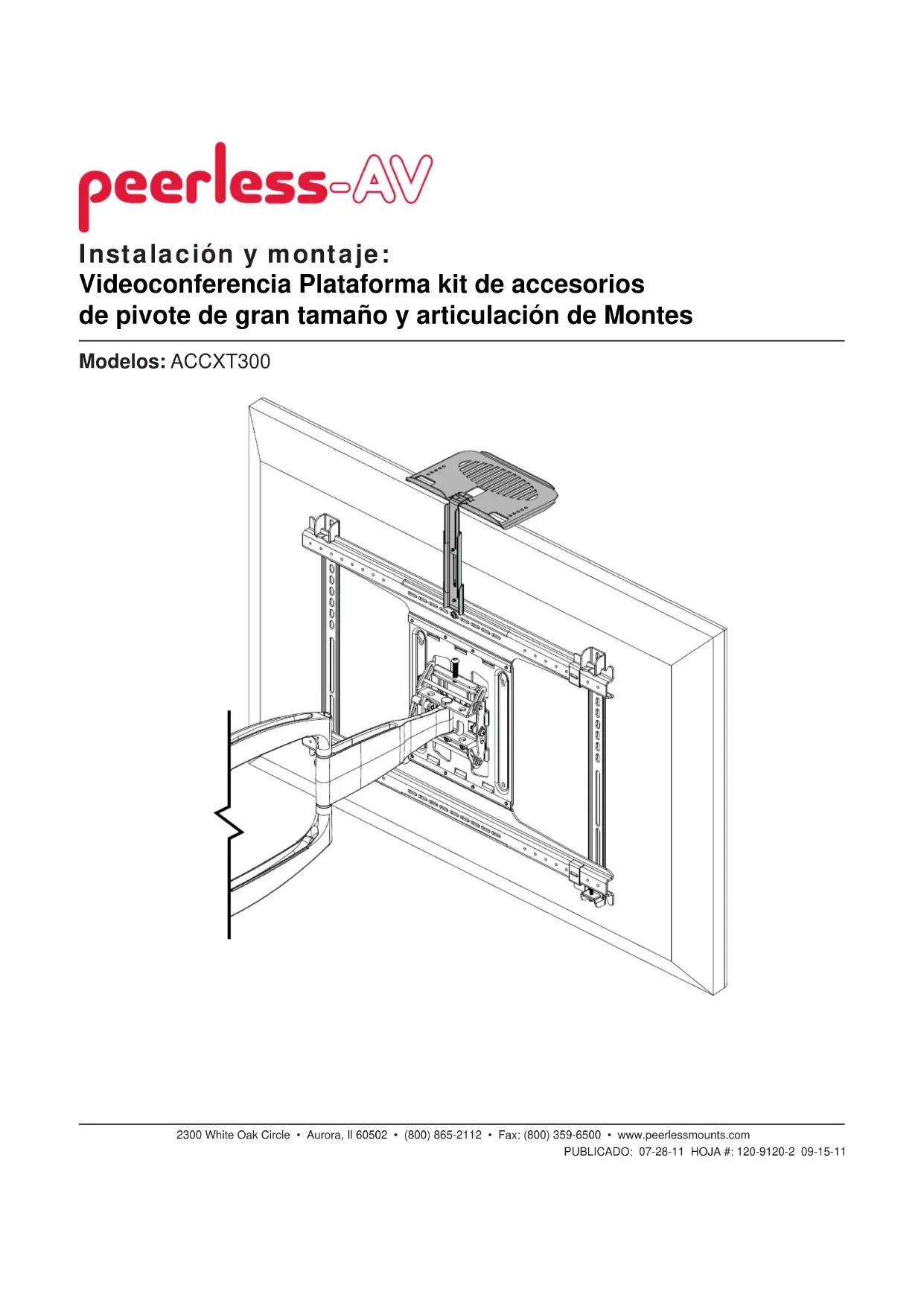

Instalación y montaje: Videoconferencia Plataforma kit de accesorios de pivote de gran Modelos: ACCXT300  NOTA: Lea la hora de instrucciones completa antes de comenzar la instalacion y el ensamblaje.

ADVERTENCIA

- No comience a instalar su producto de Peerless hasta haber leido y entendido las instrucciones y las advertencias contentsidas en la Hoja de Instalacion. Si tiene una pregunta acerca de在哪quiera de las instrucciones o las advertencias, por favor, llame a Servicio al Cliente de Peerless al 1-800-865-2112 si está en EE. UU. Si es un cliente internacional, por favor, comuniquese con su distribuidor local. - Este producto solo de ser instalado por una persona queonga una buena aptitud mecánica, queonga experiencia en construccion basia de edificios y que entienda estas instrucciones en su totalidad. - Asegürese de que la superficie de apoyo sostendra, con seguridad, la energia combinada del equipo y todos los fijadores y componentes. - Nunca sobrepase la capacité maxima de soportar energia. Vea la頁ina 6. Siempre cunde con la ayuda de un asistente o utilise un equipo mecancico de izar para levantar y colocar el equipo con mas seguidad. - Apriete los tornillos con firmeza, pero no en excesso. Apretarlos en excesso pueda darar los articulos y pueda disminuir significativamente su fuerza deiejacion. - Este produit estáaxydado para uso en interiores solamente. Utilizar este producto en exteriores podria causar fallas del producto y lesiones a individuos.

Herramentas necessities para el ensamblaje

- destornillador phillips nivel Antes de comenzar, asegürese de que su producto incluye todas las piezas ilustradas.

Lista de piezas Descripción Cant.	N.° de pieza
A estante 1 125-1270
B soporte de montaje 1 125-1268
C soporte del estante 1 125-1273
D soporte de ajuste 1 125-1272
E tornillo autoroscante M5 x 16mm 3 520-9515
F arandela 3 540-9400

Algunas partes peuvent diferir un poco de las ilustradas.     Espanol  Conectar soporte de montaje (B), el ajuste de soporte (D) y la plataforma soporte (C) con dos tornillos (E) y dos arandelas (F) como se muestra. NOTEA: No apriete los tornillos (E) hasta el paso 3.    Fije los soportes montados en estantes (A) como se muestra.   Espanol  Deslice la plataforma conferance video en la ranura situada en la parte de atras de su soporte para pantalla. Ajuste los soportes (B, C, D) a la alta deseada y apriete los dos tornillos (E) en los soportes. NOTA: La plataforma de video conferance también se pueda instalar en la parte inferior de la Pantalla de montaje.   Ajuste la plataforma de video conferance a la posicion deseada horizontal.   Asegurar la plataforma conferance video a tu pantalla de montaje con un tornillo (E) y una arandela (F).

Installation et assemblage: Visioconference Accessoires Ensemble de tablettes Pivot pour les grands et les Monts Articuler

Modèle: ACCXT300  REMARQUE: lisez entierement la fiche d'instructions avant de commencer l'installation et l'assemblage. Français

AVENTISSEMENT

- Ne commence pas à installerer votre produit Peerless avant d'avoir lu et assimilé les instructions et les averissements contenus dans cette fiche d'installation. Pour toute question concernant les instructions ou les averissements, veuillez appelé le service à la clientèle de Peerless au 1-800-865-2112; tous les clients internationaux sont priés de contacter leur distributeur local. - Ce produit doit être installé uniquement par quelqu'un possédant une bonne aptitude à la mécanique, une expérience de la construction immobilière et ayant bien compris ces instructions. Assurez-vous que la surface de support puisse soutenir sans danger la charge totale de l'equipement ainsi que des pieces et composants qui y sont attachés. - Ne dépassez jamais la capacité de charge maximum. Reportez-vous à la page 11. - Pour lever et positionner l'équipment en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez un dispositif de levage mécanique. - Serrez fermement les vis, mais sans excès. Un serrage excessif peut endommager les composants et en réduire considérablement la capacité de support. - Ce produit est concu uniquement pour un usage interieur. L'utilisation de ce produit à l'extérieur peut cause une défaillance du produit et des blessures corporelles.

Outils nécessaires au montage

- tournevis phillips niveau Avant de commencer, veillez à ce que toutes les pieces enumeratedes soient incluses.

Liste des pièces Description Qté	Référence des pièces
A étagère 1 125-1270
B support de montage 1 125-1268
C support d'étagère 1 125-1273
D support de réglage 1 125-1272
E vis autotaraudeuse M5 x 16mm 3 520-9515
F rondelle 3 540-9400

Il est possible que les piecessemblant légèrement différentes de celles illustrées ici.      Connectez support de montage (B), le réglage support (D) et tablette support (C) avec deux vis (E) et deux rondelles (F) comme illustré. REMARQUE: Ne serrez pas complètement les vis (E) jusqu'à l'étape 3.    Fixez les supports assemblés à l'étalage (A) comme indiqué.    Faites glisser le plateau de Conférence video dans la fente située sur le dos de votre monture d'affichage. Ajustez parenthèses (B, C, D) à la hauteur désirée et serrez les deux vis (E) sur les crochets. REMARQUE: Le plateau de Conférence video peut également être installé au fond de la monture d'affichage.  Ajuster le plateau de Conference video a la position horizontale désirée.    Fixez le plateau de Conference video sur votre écran avec une monture à vis (E) et une rondelle (F). Français

LIMITED FIVE-YEAR WARRANTY

Peerless Industries, Inc. ("Peerless") warrants to original end-users of Peerless® products will be free from defects in material and workmanship, under normal use, for a period of five years from the date of purchase by the original end-user (but in no case longer than six years after the date of the product's manufacture). At its option, Peerless will repair or replace, or refund the purchase price of, any product which fails to conform with this warranty. In no event shall the duration of any implied warranty of merchantability or fitness for a particular purpose be longer than the period of the applicable express warranty set forth above. Some states do not allow limitations on how long an implied warranty lasts, so the above limitation may not apply to you. This warranty does not cover damage caused by (a) service or repairs by the customer or a person who is not authorized for such service or repairs by Peerless, (b) the failure to utilize proper packing when returning the product, (c) incorrect installation or the failure to follow Peerless' instructions or warnings when installing, using or storing the product, or (d) misuse or accident, in transit or otherwise, including in cases of third party actions and force majeure. In no event shall Peerless be liable for incidental or consequential damages or damages arising from the theft of any product, whether or not secured by a security device which may be included with the Peerless® product. Some states do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclusion may not apply to you. This warranty is in lieu of all other warranties, expressed or implied, and is the sole remedy with respect to product defects. No dealer, distributor, installer or other person is authorized to modify or extend this Limited Warranty or impose any obligation on Peerless in connection with the sale of any Peerless® product. This warranty gives specific legal rights, and you may also have other rights which vary from state to state. peerless-AV www.peerlessmounts.com © 2011 Peerless Industries, Inc. Espanol

GARANTÍA LIMITADA DE CINCO ANOS

Peerless Industries, Inc. (Peerless) les garantiza a los usuario finals originales de los produits Peerless@ que los produits Peerless@ estaran libres de defectos de materiales o de manufactura, en conditiones de uso normal, durante un periodo de cinco (5) años a partir de la Fecha en la que el usuario final original compuerialquer producto (pero, en ningun caso, durante un periodo mayor de 6 años despues de la Fecha de manufactura del producto). Queda a la disreciion de Peerless, reparre, reemplazar o rembolar sre el precio de compra de qualier producto que no cumpla esta garantia. La duración de toda garantía implicita de comerciability o de idoneidad para un proposto en particular no sobrepasará en caso algo el periodo de vigencia explicita correspondiente indica en lo anterior. Algunos Estados no permiten que se establezan limitaciones en relacion con el periodo de duración de una garantía implicita, de forma que es posible que la limitación expuesta en lo anterior no sea pertinente a usted. a. Peerless no tendr responsabldn nngun cdo daos y perjucio ndlctales o indecto de daos y perjuicso que surlan por el robo de qualquer producto, ya sea que el mmo esto o no este aegurado con un dispositivo de segudad que se ha incluo con el producto de Peerless. Algunos Estados no permiten que se excuyen o se estelzcan limitacion en relation con los daos y perjuicios incidentales o indirectos, de manera que es possible que la limitacion o la exclusion expuesta en lo anterior no sea pertinente usted. Esta garantia remplaza toda otra garantia, expresso o implicita, y es el unico recurso en lo que respecta a los defectos del producto. Ningun concesionario, distribuidor, instalador ni ninguna otra persona esta autorizada a modifier o extender this Garantia Limitada n a imponer obligation alla a Peerless en relation con la venta de qualquier producte de Peerless®. Esta garantia conede direchos especicos creatos por ley y es possible que usted, ademas,onga osr direchos que varian de acuerdo con el Estado donde se encuentre. peerless-AV www. peerlessmounts.com © 2011 Peerless Industries, Inc.

GARANTIE DE CINQ ANS

Peerless Industries, Inc. (« Peerless ») garantit aux utilisateurs faux d'origine des produits PeerlessMD que les produits ne presenteront aucun defaut de matériel ou de main-d'oeuvre, dans la mesure ou iIs sont utilisnes normalement, pendant une periode de cinq ans a compter de la date d'achat par l'utilisateur final d'origine (mais enaucun cas plus de six ans après la date de fabrication du produit). Peerless, sa discrietion, reparera ou remplacera tout produit non conforme aux termes de cette garantie, ou en rembourse le prix d'achat. La durée de toute garantie implicite de qualité commerciale ou d'application à un usage particulier n'excédera en aucun cas la durée de la garantie applicable expressement stipulée plus haut. Certains états ou provinces n'autorisent pas la limitation de la durée d'une garantie implicite, et la limitation ci-dessus peut donc ne pas vous été applicable. Ct t e t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0 Peerless ne peut en aucun cas et e tenu responsable de quelque dommage accessoire ou indirect que ce soit ni de dommages resultant du vol d'un qualconque produit, que celui-ci ait ete ou non protegar par un dispositif de securite integre a un produit PeerlessMD. Certains ets ou provinces n'autorisent pas l'exclusion ou la restriction des dommages accessoires ou indrccts, et it est possible que les restrictions ou exclusions ci-dessus ne s'applique pas a vaore cas. Les dispositions de cette garantie remplacent toute autre garantie expresse ou implicite et constituent le seul recours possible en cas de défectuosiè d'un produit. Aucun marchand, distributeur, installerer ou autre personne n'est autorisé à modier ou étendre la portée de cette garantie limitée, ni à imposer quelsque obligation ce que soit à Peerless en ce qui concerne la vente de tout produit PeerlessMD. Cetie gantie offre des droits juridiques particuliers auxquels peuvent s'ajouter d'autres droits, susceptibles de varier d'une province ou d'un et a l'autre. peerless-AV www. peerlessmounts.com © 2011 Peerless Industries, Inc.
