ACCXT300 - Support mural pour écran Peerless-AV - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Non spécifiées
Utilisation	Conçu pour des applications de montage d'écrans et de supports
Maintenance et réparation	Consulter le manuel d'utilisation pour les instructions de maintenance
Sécurité	Respecter les instructions de montage pour éviter les accidents
Informations générales	Vérifier la compatibilité avec les écrans avant l'achat

FOIRE AUX QUESTIONS - ACCXT300 Peerless-AV

Comment installer le Peerless-AV ACCXT300 ?

Pour installer le Peerless-AV ACCXT300, commencez par lire le manuel d'instructions fourni. Assurez-vous d'avoir tous les outils nécessaires à portée de main. Fixez le support au mur en utilisant les vis et les chevilles appropriées, puis accrochez l'appareil selon les indications.

Quelles sont les dimensions maximales compatibles avec le Peerless-AV ACCXT300 ?

Le Peerless-AV ACCXT300 est compatible avec des appareils allant jusqu'à 68,58 cm (27 pouces) de large. Veuillez vérifier les spécifications de votre appareil avant l'installation.

Comment ajuster l'angle de vision du Peerless-AV ACCXT300 ?

Le Peerless-AV ACCXT300 permet un ajustement de l'angle de vision. Utilisez les vis de réglage situées sur le support pour modifier l'inclinaison et l'orientation jusqu'à obtenir la position souhaitée.

Que faire si le support ne tient pas bien au mur ?

Si le support ne tient pas bien, vérifiez que les chevilles et vis sont correctement installées et adaptées au type de mur. Si nécessaire, utilisez des chevilles plus adaptées pour le type de mur (placo, béton, etc.).

Comment nettoyer le Peerless-AV ACCXT300 ?

Pour nettoyer le Peerless-AV ACCXT300, utilisez un chiffon doux et humide. Évitez les produits chimiques abrasifs qui pourraient endommager la finition.

Est-ce que le Peerless-AV ACCXT300 est compatible avec tous les types d'appareils ?

Le Peerless-AV ACCXT300 est conçu pour être compatible avec la plupart des appareils standards, mais il est recommandé de vérifier les dimensions et le poids de votre appareil avant installation.

Où puis-je trouver des pièces de rechange pour le Peerless-AV ACCXT300 ?

Les pièces de rechange pour le Peerless-AV ACCXT300 peuvent être obtenues auprès du fabricant ou de revendeurs agréés. Consultez le site web de Peerless-AV pour plus d'informations.

Quels sont les matériaux de montage recommandés pour le Peerless-AV ACCXT300 ?

Il est recommandé d'utiliser des vis et chevilles adaptées au type de mur sur lequel le support sera monté. Pour les murs en béton, utilisez des chevilles à béton. Pour les murs en placoplâtre, utilisez des chevilles spéciales pour placo.

MODE D'EMPLOI ACCXT300 Peerless-AV

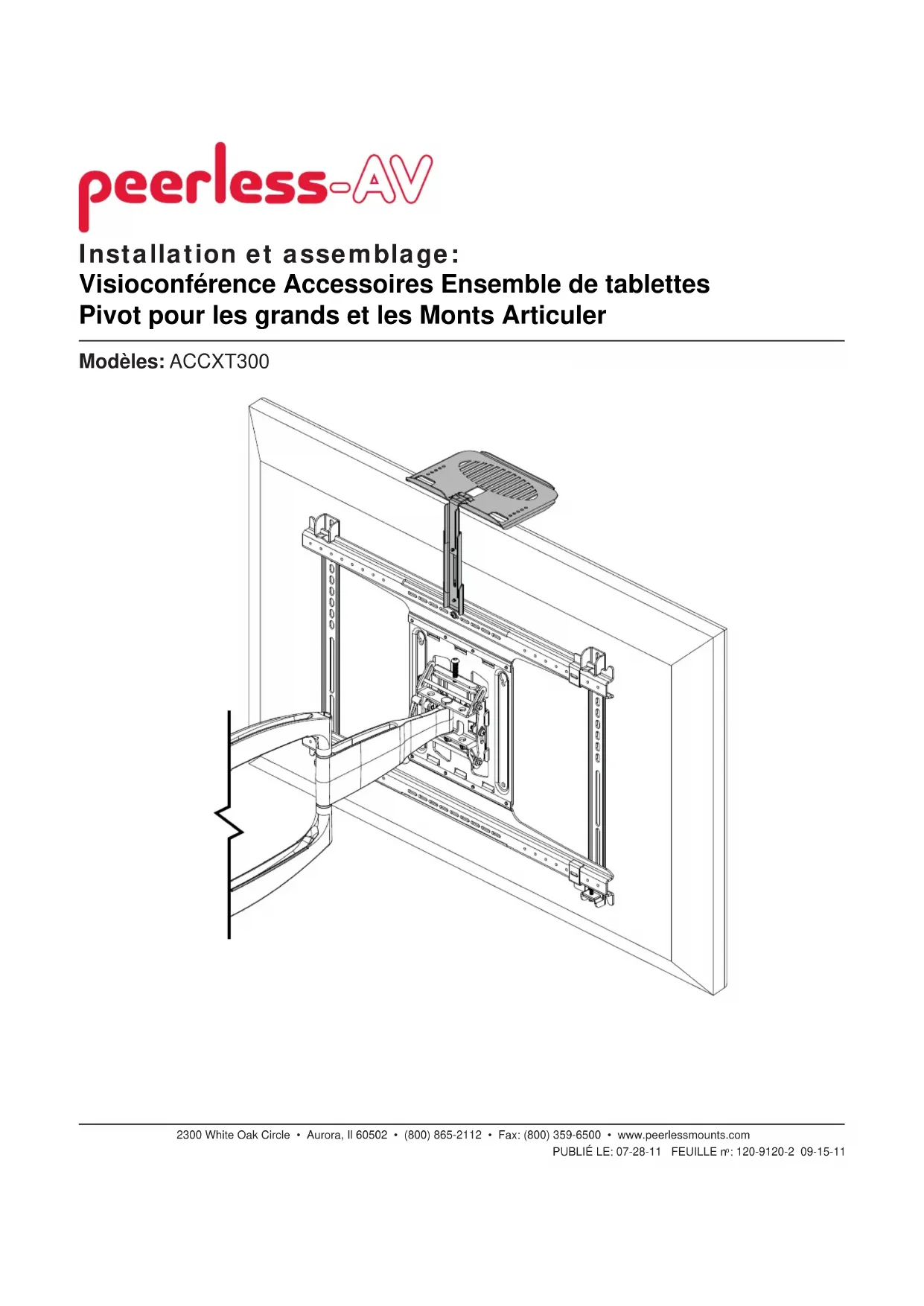

: 120-9120-2 09-15-11 2300 White Oak Circle • Aurora, Il 60502 • [phone] • Fax: [phone] • www.peerlessmounts.com Modèles: ACCXT300 Installation et assemblage: Visioconférence Accessoires Ensemble de tablettes Pivot pour les grands et les Monts Articuler12 sur 17 PUBLIÉ LE: 07-28-11 FEUILLE n : 120-9120-2 09-15-11 Français

Description QtéA étagère 1 125-1270B support de montage 1 125-1268C support d'étagère 1 125-1273D support de réglage 1 125-1272E vis autotaraudeuse M5 x 16mm 3 520-9515F rondelle 3 540-9400 Liste des pièces Référencedes pièces C DB E F

• Ne commencez pas à installer votre produit Peerless avant d’avoir lu et assimilé les instructions et les avertisse- ments contenus dans cette fi che d’installation. Pour toute question concernant les instructions ou les avertissements, veuillez appeler le service à la clientèle de Peerless au 1-800-865-2112; tous les clients internationaux sont priés de contacter leur distributeur local.

• Ce produit doit être installé uniquement par quelqu’un possédant une bonne aptitude à la mécanique, une expérience de la construction immobilière et ayant bien compris ces instructions.

• Assurez-vous que la surface de support puisse soutenir sans danger la charge totale de l’équipement ainsi que des pièces et composants qui y sont attachés.

• Ne dépassez jamais la capacité de charge maximum. Reportez-vous à la page 11.

• Pour lever et positionner l’équipement en toute sécurité, faites-vous toujours aider par une autre personne ou utilisez un dispositif de levage mécanique.

• Serrez fermement les vis, mais sans excès. Un serrage excessif peut endommager les composants et en réduire considérablement la capacité de support.

• Ce produit est conçu uniquement pour un usage intérieur. L’utilisation de ce produit à l’extérieur peut causer une dé- faillance du produit et des blessures corporelles. AVERTISSEMENT REMARQUE: lisez entièrement la fi che d’instructions avant de commencer l’installation et l’assemblage. Outils nécessaires au montage

• niveau Il est possible que les pièces semblent légèrement différentes de celles illustrées ici. Avant de commencer, veillez à ce que toutes les pièces énumérées soient incluses.13 sur 17 PUBLIÉ LE: 07-28-11 FEUILLE n

: 120-9120-2 09-15-11 Français Connectez support de montage (B), le réglage support (D) et tablette support (C) avec deux vis (E) et deux rondelles (F) comme illustré. REMARQUE: Ne serrez pas complètement les vis (E) jusqu'à l'étape 3.

Fixez les supports assemblés à l'étalage (A) comme indiqué.

: 120-9120-2 09-15-11 Français Faites glisser le plateau de Conférence vidéo dans la fente située sur le dos de votre monture d'affi chage. Ajustez parenthèses (B, C, D) à la hauteur désirée et serrez les deux vis (E) sur les crochets. REMARQUE: Le plateau de Conférence vidéo peut également être installé au fond de la monture d'affi chage.

Ajuster le plateau de Conférence vidéo à la position horizontale désirée.

: 120-9120-2 09-15-11 Français © 2011, Peerless Industries, Inc. Tous droits réservés. Tous les autres noms de marques et de produits sont des marques de commerce ou déposées de leurs propriétaires respectifs. Fixez le plateau de Conférence vidéo sur votre écran avec une monture à vis (E) et une rondelle (F).
