Type de produit	Support mural pour écran plat
Modèle	PT650
Marque	Peerless-AV
Capacité de charge maximale	50 kg
Norme VESA compatible	200x200 mm à 400x400 mm
Matériau	Acier à haute résistance
Dimensions du support (L x H x P)	45 x 45 x 5 cm
Poids net	4,5 kg
Inclinaison	Fixation murale, non inclinable
Rotation	Non pivotant
Distance au mur	2 cm (profil bas)
Alimentation	Aucune, dispositif passif
Installation	Fixation au mur avec vis et chevilles fournies
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Ne pas dépasser la charge maximale ; utiliser sur mur en béton ou ossature bois
Pièces détachées et réparabilité	Kit de vis inclus ; pièces de rechange disponibles sur le site du fabricant
Garantie	5 ans
Informations générales	Conçu pour des écrans jusqu'à 65 pouces

FOIRE AUX QUESTIONS - PT650 Peerless-AV

Quel est le poids maximal supporté par le support PT650 ?

Le support PT650 peut supporter jusqu'à 50 kg.

Quelles sont les normes VESA compatibles avec le PT650 ?

Ce support est compatible avec les normes VESA de 200x200 mm à 400x400 mm.

Le PT650 permet-il une inclinaison de l'écran ?

Non, le PT650 est un support fixe, il ne permet ni inclinaison ni rotation.

Comment installer le support PT650 ?

Marquez l'emplacement des trous sur le mur, percez, insérez les chevilles, puis vissez le support. Fixez ensuite l'écran en suivant le manuel d'installation fourni.

Le support PT650 est-il adapté à un écran de 55 pouces ?

Oui, il convient aux écrans jusqu'à 65 pouces dans la limite du poids.

Quels outils sont nécessaires pour installer le PT650 ?

Vous aurez besoin d'un perceuse, d'un niveau à bulle, d'un tournevis et d'une clé Allen (fournie).

Le PT650 est-il livré avec les vis nécessaires ?

Oui, le kit comprend des vis et chevilles adaptées aux murs en béton ou briques pleines.

Comment nettoyer le support PT650 ?

Utilisez un chiffon doux et sec pour enlever la poussière. N'utilisez pas de produits abrasifs.

Quelle est la garantie du Peerless-AV PT650 ?

Le support est garanti 5 ans contre les défauts de fabrication.

Le PT650 peut-il être installé sur un mur en placoplâtre ?

L'installation sur placoplâtre nécessite des chevilles spéciales (non fournies) pour assurer une fixation sûre. Vérifiez la capacité de charge du mur.

MODE D'EMPLOI PT650 Peerless-AV

PT650

Interior view of a living room with wooden cabinets and a framed TV displaying a tennis player on a grassy field (no visible text or symbols)

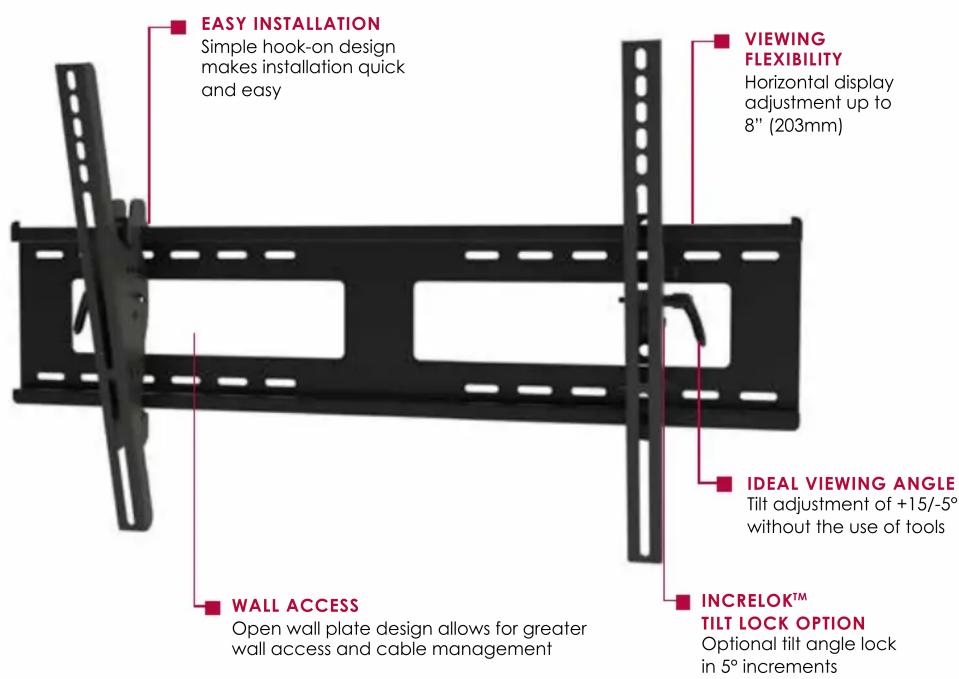

FEATURES

■ Universal mount accommodates displays with mounting hole patterns up to 738 x 449mm (29.04" W x 17.67" H)
■ Adjustable 15° forward tilt and -5° backward tilt for finding the optimal viewing angle
Easy-Grip™ racheting handle locks the display position into place
■ Optional IncreLok™ feature offers fixed tilt angles of -5°, 0°, 5°, 10°, 15°
■ Open wall plate design allows for greater access to electrical outlets and cable management
Easy-Glide™ bracket design easily hook onto wall plate for a simple, safe and quick installation
Horizontal display adjustment of up to 8" (203mm) for perfect display placement
■ Mounts to wood studs, concrete, cinder block or metal studs (metal stud accessory required)
■ Comes with fastener pack with all necessary display attachment hardware
UL listed

Universal Tilt Wall Mount

for 37" to 75" Displays

Easily install large displays with this simple, intuitive mounting solution. Its simple three step installation combined with its tool-less tilt angle adjustment enables displays to be installed and adjusted quickly. Cables and cords are easily managed behind the display with large knockouts in the wall plate. For perfect display positioning, center the display by smoothly sliding it along the horizontal rails of the wall plate.

Display size: 37"-75" Max load: 175lb (79kg)

Black cylindrical object with a small protrusion, possibly part of a device or tool (no visible text or symbols)

Quick and easy tilt adjustment of +15/-5°

Patented. Utility Patent No.8,157,233 8,282,059 8,313,073.

PT650 Universal Tilt Wall Mount for 37" to 75" Displays

Product Specifications

	DIMENSIONS (W x H x D)	PRODUCT WEIGHT LOAD CAPACITY FINISH	AVAILABLE COLORS
PT650	33.16" x 18.50" x 2.56"-5.64"(842 x 470 x 65-143mm)	8lb (4kg) 175lb (79kg) Matte Black

Package Specifications

	PACKAGE SIZE (W x H x D)	PACKAGE SHIP WEIGHT	PACKAGE UPC CODE	PACKAGE CONTENTS	UNITS IN PACKAGE
PT650	31.8" x 8.63" x 3.88"(808 x 219 x 99mm)	10.5lb (5kg) 735029254881		Wall plate, universal adaptors, mounting and display attachment hardware	1

Accessories

ACC925: Security Fasteners

ACC415: 4-pack Metal Stud Fastener Kit

All dimensions = inch (mm)

WALL PLATE

VERTICAL ADAPTER

FRONT VIEW

SIDE VIEW

SIDE VIEW 15° TILT

ARCHITECTS SPECIFICATIONS

The Universal Tilt Wall Mount shall be a Peerless-AV model PT650 and shall be located where indicated on the plans.

Assembly and installation shall be done according to instructions provided by the manufacturer.
