CGL6V17BL - Απορροφητήρας κουζίνας VOX - Δωρεάν εγχειρίδιο χρήσης

Τύπος Προϊόντος	Απορροφητήρας
Μάρκα	VOX
Μοντέλο	CGL6V17BL
Τύπος Εγκατάστασης	Επιτοίχιος, με απαγωγή ή ανακυκλοφορία

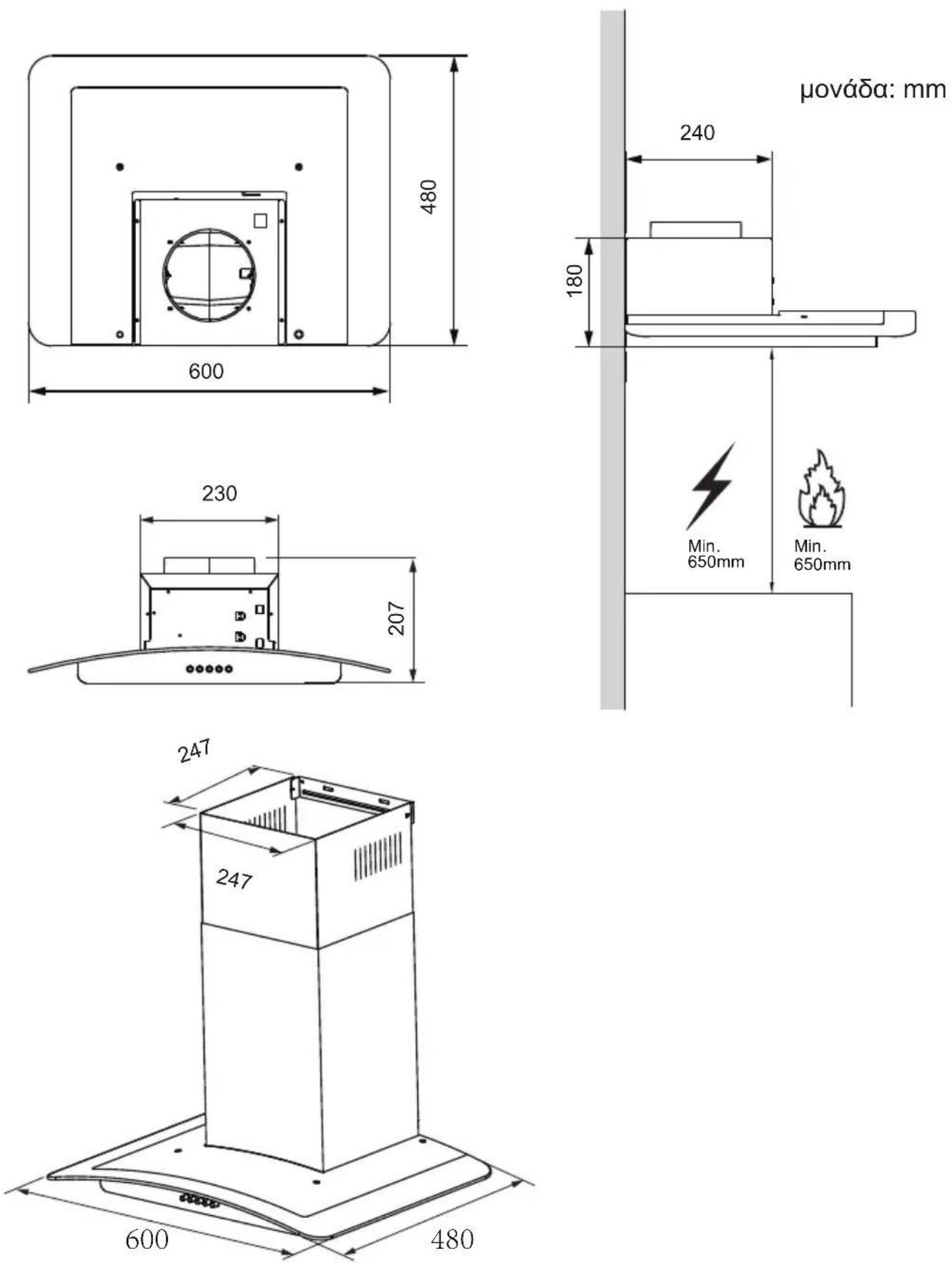

Διαστάσεις (κατά προσέγγιση)	Πλάτος 600 mm, βάθος 480 mm, ύψος 230-790 mm (ρυθμιζόμενη καπνοδόχος)
Ελάχιστη Απόσταση από Εστία	650 mm (για εστία αερίου, τουλάχιστον 65 cm)
Τροφοδοσία	220-240 V ~ 50/60 Hz
Ρυθμίσεις Ταχύτητας Κινητήρα	3 ταχύτητες: Χαμηλή, Μεσαία, Υψηλή
Φωτισμός	Μονάδα LED, 1.5W, 220-240V, μη αντικαταστάσιμη (αυτοεκκίνητη μονάδα LED)
Διάμετρος Απαγωγής	120 mm ή 150 mm (με φλάντζα μείωσης)
Τύπος Φίλτρου Λίπους	Μεταλλικό αυτοερειδόμενο, πλενόμενο σε πλυντήριο πιάτων
Φίλτρο Άνθρακα (Προαιρετικό)	Φίλτρο ενεργού άνθρακα για λειτουργία ανακυκλοφορίας, αντικατάσταση κάθε 4 μήνες
Μέγιστος Αριθμός Στοιχείων Εστίας	4
Επίπεδο Θορύβου (κατά προσέγγιση)	Δεν προσδιορίζεται· τυπικός απορροφητήρας 50-65 dB
Βάρος (κατά προσέγγιση)	10 kg (εκτίμηση)
Κατηγορία Ασφαλείας	Κλάση Ι (απαιτείται γείωση)
Τύπος Ελέγχου	Κουμπιά (Απενεργοποίηση, Χαμηλή, Μεσαία, Υψηλή, Φως)
Συντήρηση	Καθαρίζετε τα φίλτρα λίπους κάθε 2 μήνες· αντικαθιστάτε το φίλτρο άνθρακα κάθε 4 μήνες· καθαρίζετε τον απορροφητήρα με υγρό πανί και ήπιο απορρυπαντικό
Χρήση	Μόνο οικιακή χρήση, όχι για επαγγελματικούς σκοπούς
Παρελκόμενα	Σώμα απορροφητήρα, κάτω και άνω διακοσμητική καπνοδόχος, σωλήνας απαγωγής, φλάντζα (προαιρετική), βίδες, ούπα, εγχειρίδιο οδηγιών

Συχνές ερωτήσεις - CGL6V17BL VOX

Ποια είναι η ελάχιστη απαιτούμενη απόσταση μεταξύ της εστίας και του απορροφητήρα;

Η ελάχιστη απόσταση μεταξύ της επιφάνειας μαγειρέματος και του χαμηλότερου τμήματος του απορροφητήρα πρέπει να είναι τουλάχιστον 650 mm για εστίες αερίου. Εάν οι οδηγίες εγκατάστασης της εστίας αερίου ορίζουν μεγαλύτερη απόσταση, αυτή πρέπει να τηρείται.

Μπορώ να χρησιμοποιήσω τον απορροφητήρα σε λειτουργία ανακυκλοφορίας;

Ναι, ο απορροφητήρας μπορεί να χρησιμοποιηθεί σε λειτουργία ανακυκλοφορίας εγκαθιστώντας το προαιρετικό φίλτρο ενεργού άνθρακα. Σε αυτή τη λειτουργία, ο αέρας φιλτράρεται και ανακυκλοφορείται πίσω στην κουζίνα.

Πώς καθαρίζω τα φίλτρα λίπους;

Τα μεταλλικά φίλτρα λίπους πρέπει να καθαρίζονται κάθε 2 μήνες ή συχνότερα με έντονη χρήση. Μπορούν να πλυθούν σε πλυντήριο πιάτων ή στο χέρι με ήπιο απορρυπαντικό. Αφήστε τα να στεγνώσουν τελείως πριν τα επανατοποθετήσετε.

Πόσο συχνά πρέπει να αντικαθιστώ το φίλτρο άνθρακα;

Το φίλτρο ενεργού άνθρακα δεν μπορεί να πλυθεί και πρέπει να αντικαθίσταται περίπου κάθε 4 μήνες λειτουργίας, ή συχνότερα εάν ο απορροφητήρας χρησιμοποιείται έντονα.

Τι τύπο φωτισμού χρησιμοποιεί ο απορροφητήρας και πώς να τον αντικαταστήσω;

Ο απορροφητήρας χρησιμοποιεί μια αυτοεκκίνητη μονάδα LED (1.5W, 220-240V). Για να την αντικαταστήσετε, αποσυνδέστε την τροφοδοσία, χαλαρώστε τη βίδα, βγάλτε το κουτί διακλάδωσης και αφαιρέστε τη μονάδα LED. Χρησιμοποιήστε μόνο πανομοιότυπη αντικατάσταση.

Ο κινητήρας δεν λειτουργεί αλλά το φως ανάβει. Τι μπορεί να φταίει;

Πιθανές αιτίες περιλαμβάνουν μπλοκαρισμένα πτερύγια, κατεστραμμένο πυκνωτή ή ελαττωματικό κινητήρα. Ελέγξτε πρώτα τα πτερύγια. Εάν το πρόβλημα παραμένει, επικοινωνήστε με έναν εξειδικευμένο τεχνικό.

Ποια είναι η συνιστώμενη διάμετρος σωλήνα απαγωγής;

Ο απορροφητήρας είναι σχεδιασμένος για σωλήνες απαγωγής με διάμετρο 120 mm ή 150 mm. Εάν χρησιμοποιείτε 120 mm, συνδέστε τη συμπεριλαμβανόμενη φλάντζα μείωσης στην έξοδο του απορροφητήρα.

Μπορούν τα παιδιά να χρησιμοποιήσουν αυτόν τον απορροφητήρα;

Ναι, παιδιά ηλικίας 8 ετών και άνω μπορούν να χρησιμοποιήσουν τον απορροφητήρα εάν επιβλέπονται ή λάβουν οδηγίες για ασφαλή χρήση. Ο καθαρισμός και η συντήρηση δεν πρέπει να γίνονται από παιδιά χωρίς επίβλεψη.

Γιατί ο απορροφητήρας δεν αναρροφά σωστά;

Η ανεπαρκής αναρρόφηση μπορεί να οφείλεται στο ότι ο απορροφητήρας είναι πολύ μακριά από την εστία (ρυθμίστε την απόσταση), υπερβολικός αερισμός από ανοιχτές πόρτες/παράθυρα ή βουλωμένα φίλτρα. Βεβαιωθείτε ότι τα φίλτρα είναι καθαρά και ο χώρος είναι κατάλληλα σφραγισμένος.

Τι πρέπει να κάνω εάν ο απορροφητήρας δονείται υπερβολικά;

Οι δονήσεις μπορεί να προκληθούν από κατεστραμμένο πτερύγιο, χαλαρό κινητήρα ή ακατάλληλη τοποθέτηση. Ελέγξτε το πτερύγιο για ζημιά, σφίξτε τις βίδες του κινητήρα και του απορροφητήρα.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CGL6V17BL VOX

ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ ΑΠΟΡΡΟΦΗΤΗΡΑΣ

MANUAL DE INSTRUCCIONES CAMPANA EXTRACTORA

CGL6V17IX

CGL6V17BL

Διαβάστε προσεκτικά το παρόν εγχειρίδιο πριν χρησιμοποιήσετε τη συσκευή.

Οι εικόνες που περιλαμβάνονται στο παρόν εγχειρίδιο είναι μόνο για αναφορά. Λαμβάνεται υπόψη το προϊόν.

Οι οδηγίες χρήσης ισχύουν για διάφορες εκδόσεις αυτής της συσκευής. Συνεπώς, μπορεί να βρείτε περιγραφές μεμονωμένων λειτουργιών που δεν ισχύουν για τη συγκεκριμένη συσκευή σας.

ΕΓΚΑΤΑΣΤΑΣΗ

• Ο κατασκευαστής δεν φέρει ευθύνη για τυχόν ζημιές που οφείλονται σε εσφαλμένη ή ακατάλληλη εγκατάσταση.
  Η ελάχιστη απόσταση μεταξύ της επιφάνειας στήριξης για των σκευών μαγειρέματος στην εστία και το χαμηλότερο τμήμα του απορροφητήρα. (Όταν ο απορροφητήρας τοποθετείται πάνω από συσκευή αερίου, η απόσταση αυτή πρέπει να είναι τουλάχιστον 65 cm. Εάν οι οδηγίες εγκατάστασης για την εστία αερίου καθορίζουν μεγαλύτερη απόσταση, η απόσταση αυτή πρέπει να ακολουθείται. Η απόσταση των 65 cm μπορεί να μειωθεί στις εξής περιπτώσεις: για τα μη εύφλεκτα μέρη των απορροφητήρων και τα εξαρτήματα που λειτουργούν με ασφάλεια σε χαμηλή τάση, υπό τον όρο ότι τα μέρη αυτά δεν έρχονται σε επαφή με μέρη υπό τάση, εάν παραμορφωθούν.
• Ελέγξτε ότι η τάση δικτύου αντιστοιχεί σε εκείνη που αναγράφεται στην πινακίδα χαρακτηριστικών που είναι τοποθετημένη στον απορροφητήρα.
• Για συσκευές Κατηγορίας Ι, βεβαιωθείτε ότι η οικιακή παροχή ρεύματος διαθέτει επαρκή γείωση. Συνδέστε τον απορροφητήρα στον καπναγωγό μέσω σωλήνα ελάχιστης διαμέτρου 120mm.
  ● Η διαδρομή του αγωγού πρέπει να είναι όσο το δυνατόν βραχύτερη.
• Ο αέρας δεν πρέπει να εκκενώνεται μέσα σε αγωγό που χρησιμοποιείται για τα αέρια απαγωγής συσκευών που καίνε φυσικό αέριο ή άλλα καύσιμα.
• Εάν ο απορροφητήρας χρησιμοποιείται σε συνδυασμό με μη ηλεκτρικές συσκευές (π.χ. συσκευές αερίου), πρέπει να εξασφαλίζεται επαρκής αερισμός στον χώρο, ώστε να αποφεύγεται η αντίστροφη διαρροή.
  Η κουζίνα πρέπει να έχει ένα άνοιγμα που να επικοινωνεί απευθείας με τον εξωτερικό αέρα, προκειμένου να διασφαλίζεται η είσοδος καθαρού αέρα.
• Όταν ο απορροφητήρας χρησιμοποιείται σε συνδυασμό με συσκευές που χρησιμοποιούν μη ηλεκτρική ενέργεια, η αρνητική πίεση στον χώρο δεν πρέπει να υπερβαίνει τα 0,04 mbar, ώστε να μην υπάρχει ενδεχόμενο να γίνει αντίστροφη ροή των αερίων στον χώρο από τον απορροφητήρα.
• Αν το καλώδιο παροχής είναι φθαρμένο, θα πρέπει να αντικατασταθεί από τον κατασκευαστή, από τον αντιπρόσωπο σέρβις ή από ανάλογο εξειδικευμένο προσωπικό, για την αποφυγή τυχόν κινδύνων.
  ● Πρέπει να τηρούνται οι κανονισμοί σχετικά με την εκκένωση του αέρα.

ΧΡΗΣΗ

• Ο απορροφητήρας είναι μόνο για οικιακή χρήση και δεν είναι κατάλληλος για μπάρμπεκιου, ψησταριές και άλλους εμπορικούς σκοπούς.
  ● Μην χρησιμοποιείτε ποτέ τον απορροφητήρα για σκοπούς άλλους από εκείνους για τους οποίους έχει σχεδιαστεί.
  ● Μην αφήνετε ποτέ μεγάλες γυμνές φλόγες κάτω από τον απορροφητήρα όταν είναι σε λειτουργία.
• Ρυθμίστε την ένταση της φλόγας ώστε να την κατευθύνετε μόνο στο κάτω μέρος του σκεύους, φροντίζοντας να μην ξεφεύγει πέρα από την περίμετρό του.
  Οι φριτέζες πρέπει να παρακολουθούνται συνεχώς κατά τη χρήση: εάν το λάδι υπερθερμανθεί, μπορεί να πάρει φωτιά.
  ● Μην ανάβετε φλόγες κάτω από τον απορροφητήρα. Κίνδυνος πυρκαγιάς.
• Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω, καθώς και από άτομα με μειωμένες φυσικές, αισθητηριακές ή πνευματικές ικανότητες ή από άτομα χωρίς εμπειρία και γνώσεις, αν έχουν επίβλεψη ή αν τους έχουν δοθεί οδηγίες σχετικά με την ασφαλή χρήση της συσκευής και αν κατανοούν τους ενεχόμενους κινδύνους.
  Επιβλέπετε πάντοτε τα παιδιά και βεβαιωθείτε ότι δεν παιζουν με τη συσκευή.
• Ο καθαρισμός και η συντήρηση από τον χρήστη δεν πρέπει να διεξάγονται από παιδιά χωρίς επίβλεψη.
  «ΠΡΟΣΟΧΗ: Τα προσβάσιμα μέρη ενδέχεται να υπερθερμανθούν όταν χρησιμοποιούνται με συσκευές μαγειρέματος».

ΣΥΝΤΗΡΗΣΗ

• Ο απορροφητήρας και το φίλτρο του πρέπει να καθαρίζονται τακτικά σύμφωνα με τις οδηγίες.
• Απενεργοποιήστε ή αποσυνδέστε τη συσκευή από την παροχή ρεύματος πριν εκτελέσετε οποιαδήποτε εργασία συντήρησης.
• Καθαρίστε ή/και επανατοποθετήστε τα φίλτρα μετά την καθορισμένη περίοδο (Κίνδυνος πυρκαγιάς).
• Καθαρίστε τον απορροφητήρα χρησιμοποιώντας ένα υγρό πανί και ένα ουδέτερο υγρό απορρυπαντικό.
  ● Η συσκευή μπορεί να εξυπηρετήσει το πολύ 4 μαγειρικές εστίες.

Η χρήση του συμβόλου δηλώνει ότι αυτό το προϊόν δεν πρέπει να αντιμετωπίζεται ως οικιακό απόβλητο. Παραδώστε τα σε ένα συγκεκριμένο σημείο συλλογής για την ανακύκλωση των ηλεκτρικών απορριμάτων και του ηλεκτρονικού εξοπλισμού. Φροντίζοντας για την ορθή απόρριψη του προϊόντος, συμβάλλετε στην αποτροπή πιθανών αρνητικών επιπτώσεων στο περιβάλλον και την υγεία, οι οποίες μπορεί να προκληθούν λόγω εσφαλμένου χειρισμού αυτού του προϊόντος. Για περισσότερες πληροφορίες σχετικά με την ανακύκλωση αυτού του προϊόντος, παρακαλούμε επικοινωνήστε με τις αρμόδιες τοπικές αρχές ή με το κατάστημα από όπου προμηθευτήκατε το προϊόν.

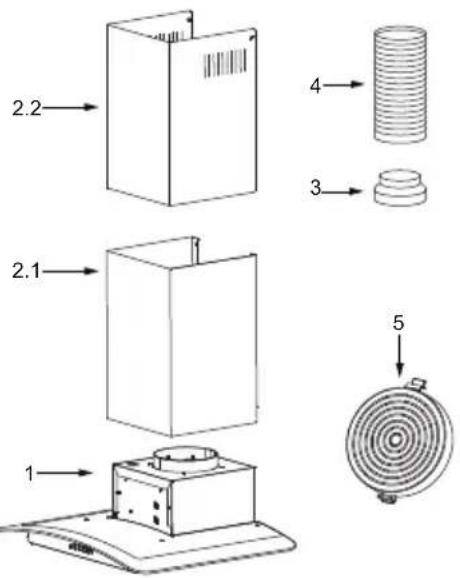

Κωδ. Ποσότ. Εξαρτήματα προϊόντος

1	1	Κυρίως σώμα απορροφητήρα, με:Χειριστήρια, Φως, Φυσητήρα, Φίλτρο.
2.1	1	Κάτω διακοσμητική καμινάδα
2.2 1	Άνω διακοσμητική καμινάδα
3	1	Φλάντζα (προαιρετική)
4	1	Αγωγός εξαγωγής αέρα
5	2	Φίλτρο ενεργού άνθρακα (προαιρετικό)

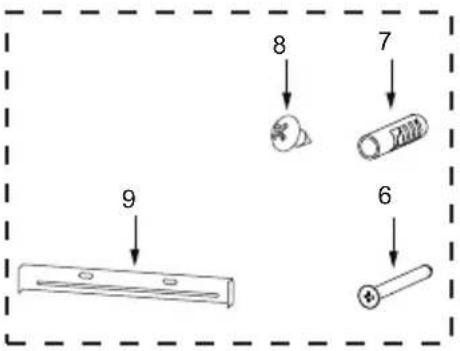

Κωδ. Ποσότ. Εξαρτήματα εγκατάστασης

6	7 Bíδες 5 x 50
7	7 Búσματα για τοίχους
8	6 Bíδες 4.2 x 9.5
9	2 Στήριγμα στερέωσης καμινάδας

Ποσότ. Τεκμηρίωση
1 Εγχειρίδιο οδηγιών


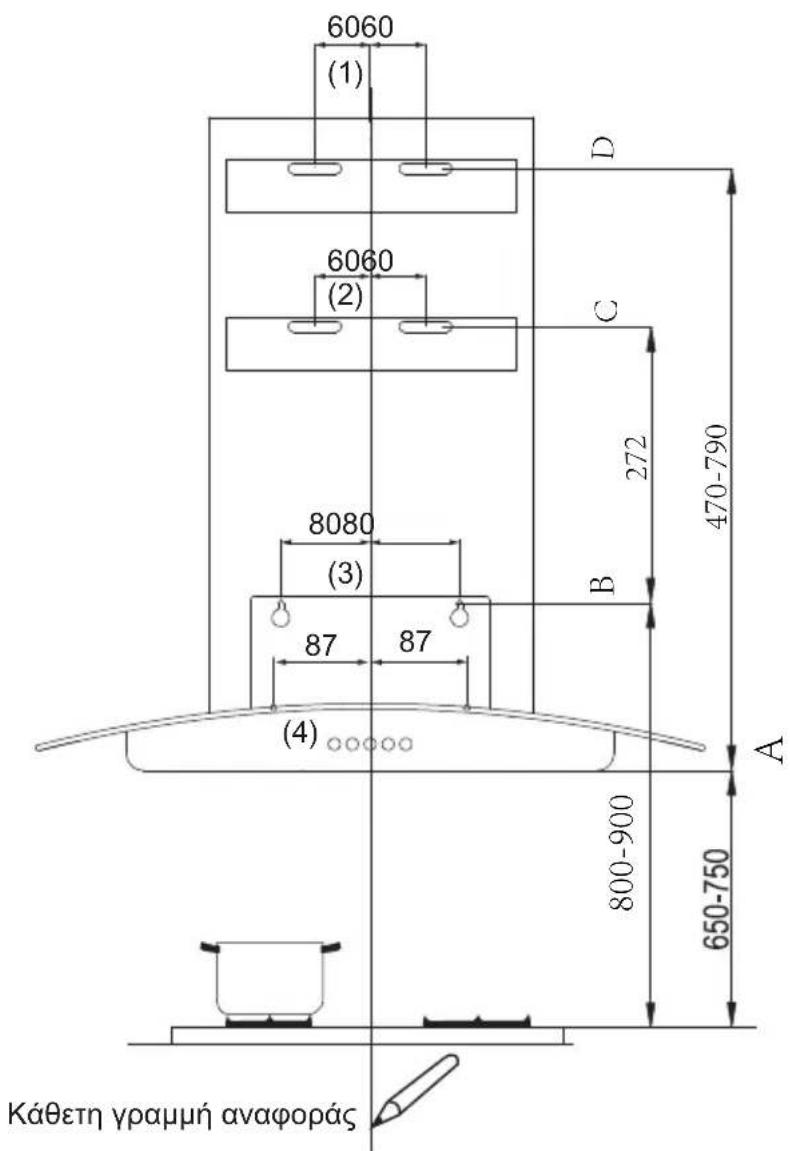

ΔΙΑΤΡΗΣΗ ΤΟΙΧΟΥ ΚΑΙ ΣΤΕΡΕΩΣΗ ΒΑΣΗΣ

Ως πρώτο βήμα, ακολουθήστε τα παρακάτω σχέδια:

• Κατακόρυφη γραμμή μέχρι την οροφή ή μέχρι το ανώτερο όριο, στο κέντρο της περιοχής στην οποία θα τοποθετηθεί ο απορροφητήρας.
• Ο απορροφητήρας πρέπει να τοποθετηθεί 650-750 mm (οριζόντια γραμμή Α) πάνω από το επίπεδο μαγειρέματος για ασφαλές και καλό αποτέλεσμα.
• Mia oriζόντια γραμμή Β τουλάχιστον 800-900 mm πάνω από το πάνω μέρος της κουζίνας
• Mia oriζόντια γραμμή C στα 272 mm πάνω από Β.
  • Mia oriçóvtia yraμμή D στα 470-790 mm πάνω από το πάνω μέρος της κουζίνας

Σημειώστε τα εξής σημεία:

• Σημειώστε ένα σημείο(1) στην οριζόντια γραμμή D, 60 mm σε απόσταση από την κατακόρυφη γραμμή αναφοράς.
• Επαναλάβετε το ίδιο και στην άλλή πλευρά, ελέγχοντας ότι τα τρία σημεία βρίσκονται στο ίδιο επίπεδο.
• Σημειώστε ένα σημείο (2) στην οριζόντια γραμμή C, 60 mm σε απόσταση από την κατακόρυφη γραμμή αναφοράς.
• Επαναλάβετε το ίδιο και στην άλλή πλευρά, ελέγχοντας ότι τα τρία σημεία βρίσκονται στο ίδιο επίπεδο.
• Σημειώστε ένα σημείο (3) στην οριζόντια γραμμή Β, 80 mm σε απόσταση από την κατακόρυφη γραμμή αναφορας.
• Επαναλάβετε το ίδιο και στην άλλή πλευρά, ελέγχοντας ότι τα τρία σημεία βρίσκονται στο ίδιο επίπεδο.

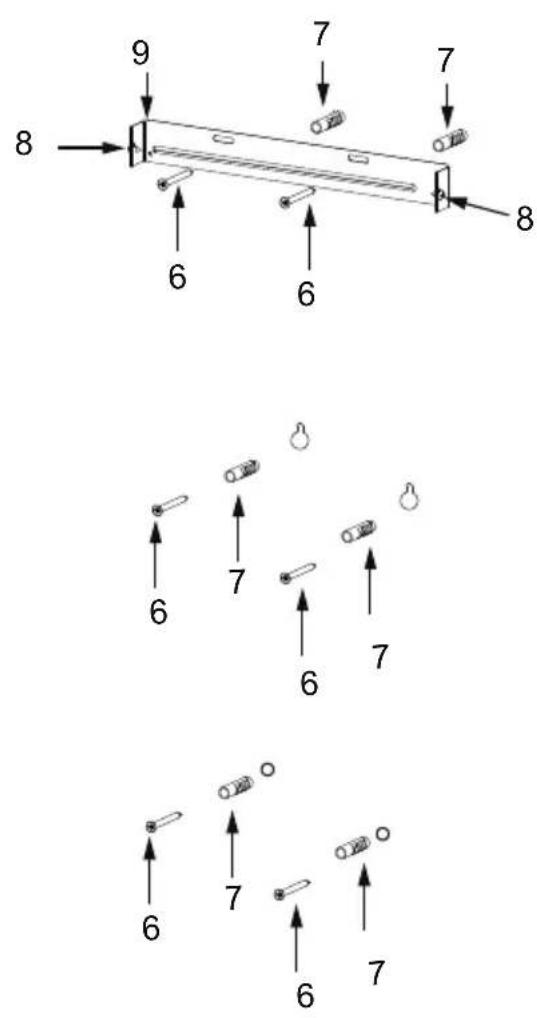

Τοποθετήστε τις βάσεις:

- Τρυπήστε τα μαρκαρισμένα σημεία με ένα τρυπάνι φ 10 mm.

● Τοποθετήστε τα βύσματα 7 στις οπές.

- Στερεώστε τη βάση στήριξης 6 του απορροφητήρα με 2 βίδες 10 (5x50) που παρέχονται μαζί με τον απορροφητήρα στην οριζόντια γραμμή Β.

- Στερεώστε τη βάση στήριξης 9 της καμινάδας με 2 βίδες 6 (ST5x50) που παρέχονται μαζί με τον απορροφητήρα στην οριζόντια γραμμή Δ.

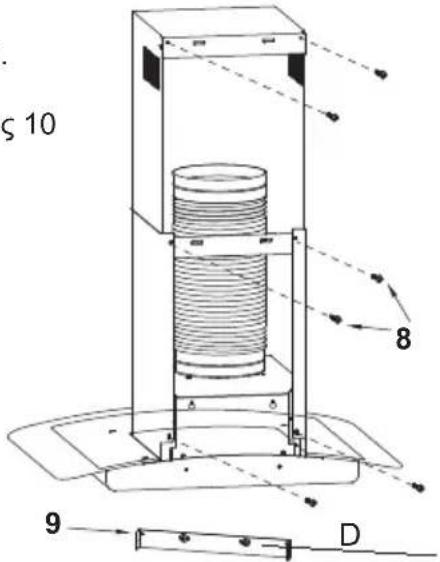

Κάτω διακοσμητική καμινάδα

• Στερεώστε τον αγωγό εξαγωγής αέρα στο κυρίως σώμα του απορροφητήρα.
• Συνδέστε την καμινάδα και το κυρίως σώμα του απορροφητήρα με 2 βίδες 8.
• Συνδέστε τη βάση στήριξης της καμινάδας 9 και την καμινάδα με 2 βίδες 8.

Στερεώστε το κυρίως σώμα του απορροφητήρα

• Για να τοποθετήσετε στον τοίχο, τρυπήστε δύο 10mm.
• Τοποθετήστε δύο πλαστικά βύσματα τοίχου (παρέχονται) στις
• οπές.
  Εισαγάγετε δύο βίδες (ST5*50) 6 στις δύο επάνω πλαστικές τάπες τοίχου και σφίξτε τις αφήνοντας 3 mm, να προεξέχουν
• από τον τοίχο. Στερεώστε το καπό στις επάνω βίδες, τοποθετήστε τις κάτω
• βίδες και σφίξτε πλήρως όλες τις βίδες.
  Αφαιρέστε το φίλτρο από το έσωτερικό του σώματος της κουκούλας, στερεώστε τις βίδες 6 στα βύσματα τοίχου 7 στα σημεία (4).

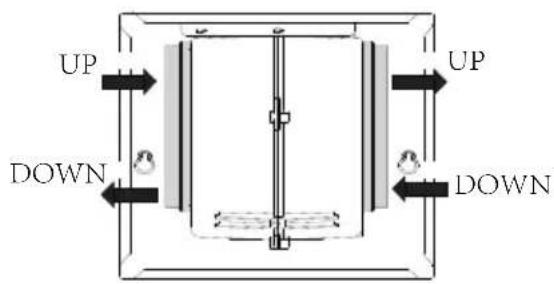

ΣΥΣΤΗΜΑ ΕΞΑΓΩΓΗΣ ΓΙΑ ΤΙΣ ΕΚΔΟΣΕΙΣ ΜΕ ΑΓΩΓΟ

Κατά την εγκατάσταση μιας έκδοσης με αγωγό, συνδέστε τον απορροφητήρα στην καμινάδα χρησιμοποιώντας έναν εύκαμπτο ή άκαμπτο σωλήνα φ 150 ή φ 120 mm, κατ' επιλογή του εγκαταστάτη.

• Εάν θέλετε να εγκαταστήσετε μια σύνδεση εξαγωγής αέρα φ 120 mm, τοποθετήστε τη φλάντζα μειωτήρα 3 στην έξοδο του κυρίως σώματος του απορροφητήρα.
• Τοποθετήστε τον σωλήνα 4 στη θέση του χρησιμοποιώντας επαρκείς σφιγκτήρες σωλήνων (δεν παρέχονται).
• Αφαιρέστε τυχόν φίλτρα άνθρακα.

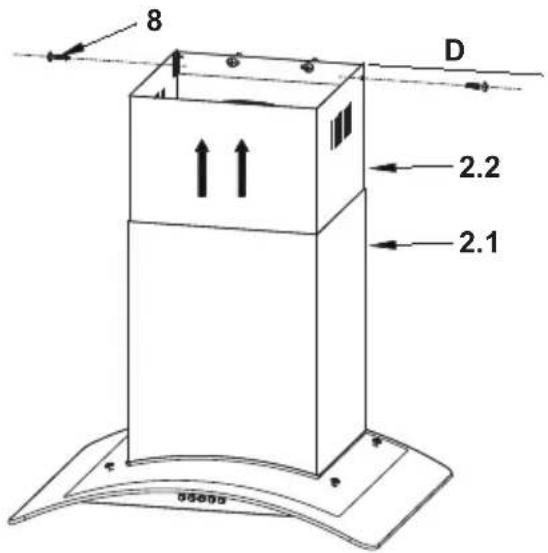

Άνω διακοσμητική καμινάδα

• Τοποθετήστε την άνω διακοσμητική καμινάδα 2.2 στην κάτω διακοσμητική καμινάδα 2.1 και σύρετέ την μέχρι την οριζόντια γραμμή Δ.
• Συνδέστε την άνω διακοσμητική καμινάδα 2.2 και τη βάση στερέωσης της καμινάδας 9 με 2 βίδες 8 .

ΛΕΙΤΟΥΡΓΙΑ

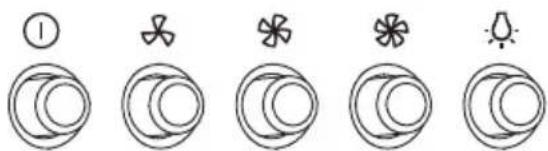

Ρύθμιση ταχύτητας. (Για ορισμένα μοντέλα).

1	ΔΙΑΚΟΠΤΗΣ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ΚΙΝΗΤΗΡΑ: Πιέστε αυτόν το διακόπτη για να διακόψετε τη λειτουργία του κινητήρα.
	ΔΙΑΚΟΠΤΗΣ ΤΑΧΥΤΗΤΑΣ: Πιέστε αυτόν το διακόπτη, για να λειτουργεί ο κινητήρας σε χαμηλή ταχύτητα.
	ΔΙΑΚΟΠΤΗΣ ΤΑΧΥΤΗΤΑΣ: Πιέστε αυτόν το διακόπτη, για να λειτουργεί ο κινητήρας σε μεσαία ταχύτητα.
	ΔΙΑΚΟΠΤΗΣ ΤΑΧΥΤΗΤΑΣ: Πιέστε αυτόν το διακόπτη, για να λειτουργεί ο κινητήρας σε υψηλή ταχύτητα.
	ΔΙΑΚΟΠΤΗΣ ΕΝΕΡΓΟΠΟΙΗΣΗΣ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ΦΩΤΙΣΜΟΥ: Πιέστε αυτόν το διακόπτη για να ανάψετε τα φώτα, και πιέστε τον πάλι για να τα απενεργοποιήσετε.

ΦΙΛΤΡΑ ΛΙΠΟΥΣ

ΚΑΘΑΡΙΣΜΟΣ ΜΕΤΑΛΛΙΚΩΝ ΑΥΤΟΣΤΗΡΙΖΟΜΕΝΩΝ ΦΙΛΤΡΩΝ ΛΙΠΟΥΣ

• Τα φίλτρα πρέπει να καθαρίζονται κάθε 2 μήνες λειτουργίας ή πιο συχνά για ιδιαίτερα βαριά χρήση και μπορούν να πλυθούν σε πλυντήριο πιάτων.

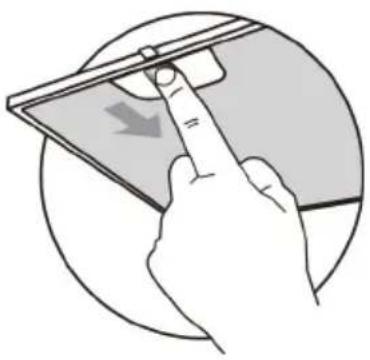

• Τραβήξτε τις λαβές αποδέσμευσης για να τα ανοίξετε.
• Αφαιρέστε τα φίλτρα ένα προς ένα, πιέζοντάς τα προς την πίσω πλευρά της μονάδας του απορροφητήρα και τραβώντας ταυτόχρονα προς τα κάτω.
• Πρέπει να αποφεύγεται η κάμψη των φίλτρων κατά τον καθαρισμό τους. Πριν τα τοποθετήσετε ξανά στον απορροφητήρα, βεβαιωθείτε ότι είναι εντελώς στεγνά. (Το χρώμα της επιφάνειας του φίλτρου μπορεί να αλλάξει με τον καιρό, αλλά αυτό δεν επηρεάζει την απόδοση του φίλτρου).
• Κατά την τοποθέτηση των φίλτρων στον απορροφητήρα, προσέξτε ότι είναι τοποθετημένα στη σωστή θέση, με τη λαβή στραμμένη προς τα έξω.

ΦΙΛΤΡΟ ΕΝΕΡΓΟΥ ΑΝΘΡΑΚΑ (ΕΚΔΟΣΗ ΑΝΑΚΥΚΛΩΣΗΣ)

Αυτά τα φίλτρα δεν πλένονται και δεν μπορούν να επιδιορθωθούν και πρέπει να αντικατασταθούν κάθε 4 περίπου μήνες λειτουργίας ή πιο συχνά με βαριά χρήση.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ ΦΙΛΤΡΟΥ ΕΝΕΡΓΟΥ ΑΝΘΡΑΚΑ

• Αφαιρέστε τα μεταλλικά φίλτρα λίπους.
• Αφαιρέστε το κορεσμένο φίλτρο ενεργού άνθρακα.
• Τοποθετήστε τα καινούργια φίλτρα.
• Αντικαταστήστε τα μεταλλικά φίλτρα λίπους.

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΦΩΤΟΣ

Αντικατάσταση των μονάδων φωτισμού

Αποσυνδέστε την παροχή ρεύματος

Χαλαρώστε τη βίδα

Βγάλτε το κουτί διακλάδωσης

	Μέγιστη ισχύς	Τάση	Εικόνα	Κάλυμμα λαμπτήρα	Κωδικός ILCOS D
Οι μονάδες LED χωρίζουν έρμα	1.5W 220V-240V		Τετράγωνο/Διάμετρος:33.2mmx120mm	/	DBS-1.5-H-33.2/120

Η ευρωπαϊκή οδηγία 2012/19/ΕΚ σχετικά με τα απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ΑΗΝΕ) απαιτεί οι παλιές οικιακές ηλεκτρικές συσκευές να μην απορρίπτονται στα κανονικά αδιαχώριστα αστικά απόβλητα. Οι παλιές συσκευές πρέπει να συλλέγονται χωριστά για να βελτιστοποιείται το ποσοστό ανάκτησης και ανακύκλωσης των υλικών που τις αποτελούν και να μειώνονται οι δυσμενείς επιδράσεις στην υγεία και το περιβάλλον.

Το διαγραμμένο σύμβολο «τροχήλατος κάδος απορριμμάτων» στο προϊόν σας υπενθυμίζει την υποχρέωσή σας ότι, όταν πετάξετε τη συσκευή, πρέπει να συλλεχθεί χωριστά.

Οι καταναλωτές θα πρέπει να επικοινωνήσουν με μια τοπική αρχή ή έναν έμπορο λιανικής πώλησης για να λάβουν πληροφορίες σχετικά με την ορθή απόρριψη της συσκευής τους.

Βλάβη Αίτιο Λύση
Το φως ανάβει,αλλά το μοτέρτης εξωτερικήςμονάδας δενλειτουργεί	Οι λεπίδες είναι μπλοκαρισμένες.	Ελέγξτε τις λεπίδες.
	Ο πυκνωτής είναι κατεστραμμένος. Αντικαταστήστε τον πυκνωτή.
	Το μοτέρ έχει υποστεί ζημιά. Αντικαταστήστε το μοτέρ.
	Η εσωτερική καλωδίωση του μοτέρ έχει κοπεί/αποσυνδεθεί. Κάποιες φορές δημιουργείται μια δυσάρεστη σσμή.	Αντικαταστήστε το μοτέρ.
Το φως και τομοτέρ δενλειτουργούν	Εκτός από τα παραπάνω, ελέγξτε τα εξής:
	Το φως δεν λειτουργεί. Αντικαταστήστε τονς λαμπτήρες.
	Το καλώδιο ρεύματος είναι χαλαρό.	Συνδέστε τα καλώδια σύμφωνα με το διάγραμμα ηλεκτρολογικής σύνδεσης.
Διαρροή λαδιού	Η έξοδος και η είσοδος εξαερισμού δεν είναι σφραγισμένες.	Βγάλτε την πρίζα και σφραγίστε τις με κόλλα.
Κραδασμοί	Η λεπίδα, εάν έχει υποστεί ζημιά, μπορεί να προκαλεί κραδασμούς.	Αντικαταστήστε τη λεπίδα.
	Το μοτέρ δεν είναι καλά στερεωμένο. Στερεώστε τον απορροφητήρα σφιχτά.
	Ο απορροφητήρας δεν είναι καλά στερεωμένος.	Στερεώστε τον απορροφητήρα με ασφάλεια.
Ανεπαρκήςαναρρόφηση	Η απόσταση μεταξύ του απορροφητήρα και της εστίας είναι πολύ μεγάλη.	Ρυθμίστε ξανά την απόσταση.
	Υπερβολικός εξαερισμός από ανοιχτές πόρτες ή παράθυρα.	Επιλέξτε ένα άλλο μέρος για να εγκαταστήσετε τη συσκευή ή κλείστε μερικές πόρτες/ παράθυρα.
Η συσκευή έχει πάρει κλίση.	Οι βίδες στερέωσης δεν είναι αρκετά σφιγμένες.	Σφίξτε τη βίδα στερέωσης και φροντίστε να είναι οριζόντια.
	Οι βίδες ανάρτησης δεν είναι αρκετά σφιγμένες.	Σφίξτε τη βίδα ανάρτησης και φροντίστε να είναι οριζόντια.
