CGL6V17BL - Кујнска аспиратор VOX - Бесплатен кориснички прирачник

Тип на производ	Аспиратор
Бренд	VOX
Модел	CGL6V17BL
Тип на инсталација	Монтиран на ѕид, со одвод или рециркулација

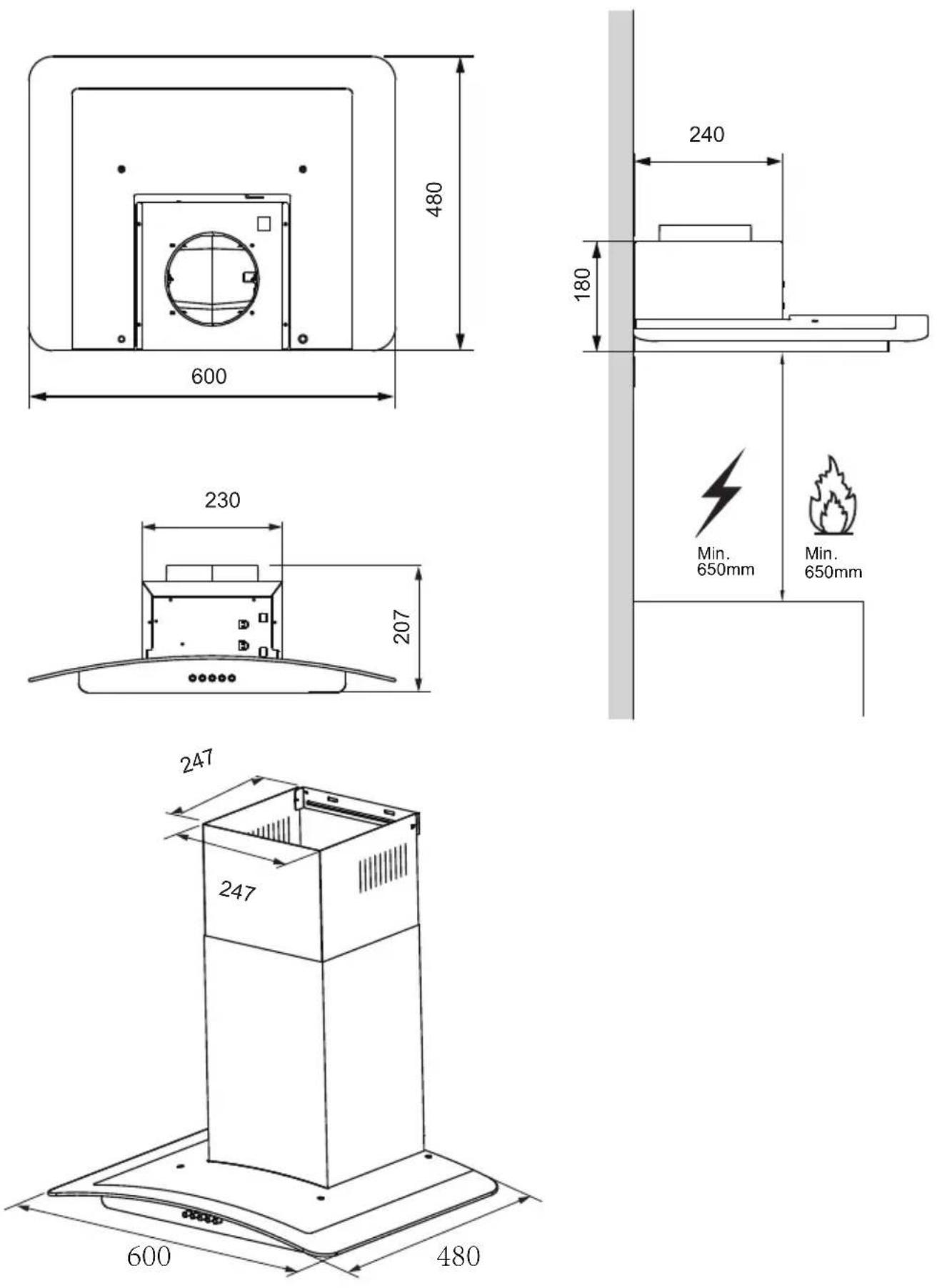

Димензии (приближно)	600 mm ширина, 480 mm длабочина, 230-790 mm висина (прилагодлив оџак)
Минимално растојание од плочата	650 mm (за гасна плоча, најмалку 65 cm)
Напојување	220-240 V ~ 50/60 Hz
Поставки за брзина на моторот	3 брзини: Ниска, Средна, Висока
Осветлување	LED модул, 1,5W, 220-240V, незаменлив (самобаластиран LED модул)
Дијаметар на издув	120 mm или 150 mm (со редукционен прирабник)
Тип на филтер за маснотии	Метален самостоен, може да се мие во машина за садови
Јагленов филтер (опционално)	Филтер со активен јаглен за режим на рециркулација, заменувајте на секои 4 месеци
Максимален број на елементи на плочата	4
Ниво на бучава (приближно)	Не е специфицирано; типичен аспиратор 50-65 dB
Тежина (приближно)	10 kg (проценето)
Безбедносна класа	Класа I (потребно заземјување)
Тип на контрола	Притискачки копчиња (Исклучено, Ниско, Средно, Високо, Светло)
Одржување	Чистете ги филтрите за маснотии на секои 2 месеци; заменувајте го јагленовиот филтер на секои 4 месеци; чисти го аспираторот со влажна крпа и благ детергент
Употреба	Само за домашна употреба, не за комерцијални цели
Вклучени додатоци	Тело на аспираторот, долен и горен декоративен оџак, издувна цевка, прирабник (опционално), завртки, ѕидни приклучоци, упатство за употреба

Frequently Asked Questions - CGL6V17BL VOX

Кое е минималното растојание потребно помеѓу плочата и аспираторот?

Минималното растојание помеѓу површината за готвење и најнискиот дел од аспираторот мора да биде најмалку 650 mm за гасни плочи. Ако упатствата за инсталација на гасната плоча одредуваат поголемо растојание, тоа мора да се следи.

Може ли да го користам аспираторот во режим на рециркулација?

Да, аспираторот може да се користи во режим на рециркулација со инсталирање на опционалниот филтер со активен јаглен. Во овој режим, воздухот се филтрира и се рециркулира назад во кујната.

Како да ги чистам филтрите за маснотии?

Металните филтри за маснотии треба да се чистат на секои 2 месеци или почесто при интензивна употреба. Може да се мијат во машина за садови или рачно со благ детергент. Оставете ги целосно да се исушат пред повторно да ги монтирате.

Колку често треба да го заменувам јагленовиот филтер?

Филтерот со активен јаглен не може да се мие и мора да се заменува приближно на секои 4 месеци од работење, или почесто ако аспираторот се користи интензивно.

Каков тип на светло користи аспираторот и како да го заменам?

Аспираторот користи самобаластиран LED модул (1,5W, 220-240V). За да го замените, исклучете го напојувањето, олабавете го завртката, извадете ја разводната кутија и извадете го LED модулот. Користете само идентична замена.

Моторот не работи, но светлината е вклучена. Што може да не е во ред?

Можни причини вклучуваат блокирани ножеви, оштетен кондензатор или неисправен мотор. Прво проверете ги ножевите. Ако проблемот продолжи, контактирајте квалификуван техничар.

Кој е препорачаниот дијаметар на издувната цевка?

Аспираторот е дизајниран за издувни цевки со дијаметар од 120 mm или 150 mm. Ако користите 120 mm, закачете го вклучениот редукционен прирабник на излезот на аспираторот.

Дали децата можат да го користат овој аспиратор?

Да, децата на возраст од 8 години и повеќе можат да го користат аспираторот ако се под надзор или се поучуваат за безбедна употреба. Чистењето и одржувањето не треба да го вршат деца без надзор.

Зошто аспираторот не вшмукува правилно?

Недоволно вшмукување може да се должи на тоа што аспираторот е предалеку од плочата (прилагодете го растојанието), прекумерна вентилација од отворени врати/прозорци или затнати филтри. Осигурете се дека филтрите се чисти и просторијата е соодветно затворена.

Што да правам ако аспираторот вибрира прекумерно?

Вибрациите може да бидат предизвикани од оштетено ноже, лабав мотор или неправилно монтирање. Проверете го ножето за оштетувања, затегнете ги моторот и завртките за монтирање на аспираторот.

КОРИСНИЧКИ ПРИРАЧНИК CGL6V17BL VOX

Внимателно прочитајте го ова упатство пред работа со уредот

Сликите во ова упатство се само за референца, преовладува реалниот изглед на производот.

Упатствата за употреба се однесуваат на неколку верзии на овој апарат. Сепак

може да најдете опис на посебни карактеристики кои не се однесуваат на овој апарат.

МОНТИРАЊЕ

• Произведувают не носи одговорност за штета направена од неправилно и несоодветно монтирање.
• Минималното безбедно растојание меѓу горната површина на шпоретот и аспираторот е 650 мм. (некои модели може да се наместат на пониска висина, проверете во делот за работни димензии и монтирање).
• Проверете дали напонот на струјата одговара на оној кој е назначен на плочата која е фиксирана на внатрешната страна на аспираторот.
• За уредите од Класа I, проверете дали електричното снабдување гарантира соодветно заземјување.
• Поврзете го аспираторот со одводот преку цевка со минимум дијаметар од 120 мм. Патот на одводот мора да биде најкраток колку што е можно
• Не поврзувајте го аспираторот со одводниот дел (цевка) кои носа́т гасови на согорување (бојлери, камини итн.)
• Ако аспираторот се користи со не-електрични апарати (пр. апарати на гас), мора да се обезбеди довольно проветрување во просторијата за да се спречи враćање на издувниот гас. Во кујната мора да има прозорец преку кој постојано їе се врши проветрување. Кога аспираторот се користи со апарати кои се снабдуваат со енергија која не е електрична, негативниот притисок во просторијата не смее да надмине 0,04 мбар да се спречат гасовите да не се повратат во просторијата од аспираторот.
• Во случај на оштетување на напојниот кабел, мора да се замени од страна на производителот или овластен сервис за да не дојде до ризик од опасност
• Ако упатството за монтажа на плочата за готвење на гас одредува поголемо растојание наведено погоре, тоа треба да се земе предвид. Прописи за испуштање воздух треба да се исполнат.

УПОТРЕБА

• Аспираторот е дизајниран исклучиво за домашна употреба за да се отстранат кујнските мириси.
• Никогаш не употребувајте го за други цели освен за оние за кои е назначен.

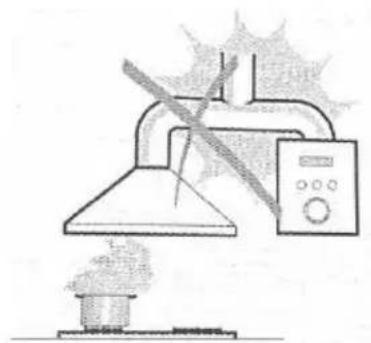

• Никогаш не оставајте голем отворен пламен кога аспираторот работи.
• Прилагодете го интензитетот на пламенот да биде само на дното на тавата и внимавајте да не се движи по страните.
• Длабоките тави со масло мора постојано да ги набљудувате додека ги користите: загреаното масло може лесно да избувне во пламен.
• Не фламбирајте под аспираторот; опасност од пожар.
• Овој апарат може да го користат деца на возраст од 8 години и повеќе и лица со намалени физички, сетилни или ментални способности или недостаток на искусство и знаење доколку им се дадени надзор или инструкции за користење на апаратот на безбеден начин и ги разбираят включените опасности.
• Децата треба да се надгледуваат за да се осигура дека не си играат со апаратот.
• Чистењето и одржувањето не смеат да го вршат деца без надзор.
• "ВНИМАНИЕ: Достапните делови може да се загреат кога се користат со апарати за готвење".

ОДРЖУВАЊЕ

• Исклучете го апаратот од струја кога юе вршите било какво одржување.
• Исчистете и/или заменете ги филтрите по некој одреден период (опасност од пожар).
• Исчистете го аспираторот со влажна крпа и неутрален течен детергент.
• Апаратот користи најмногу 4 елементи за готвење.

Симболот ■ на пакување покажува дека овој производ не може да се третира како домашен отпад. Наместо тоа, ће се предаде на соодветното собирно место за рециклирање на електрична и електронска опрема. Со обезбедување на правилно отстранување на овој производ, ће помогнете да се спречат потенцијалните негативни последици по животната средина и здравјето на луғето, кои инаку би можеле да бидат предизвикани од несоодветно постапување со отпадот на овој производ. За подетални информации за рециклирање на овој производ, ве молиме контактирајте ја локалната градска канцеларија, службата за отстранување на отпадот од домакинството или продавницата каде што сте го купиле производот.

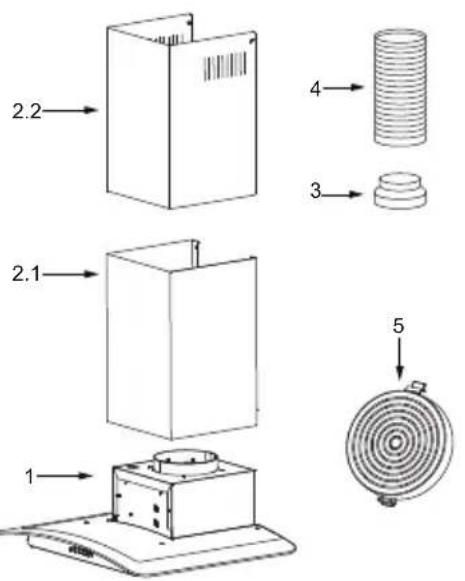

Бр.	Кол.	Компоненти на производот
1	1	Тело на аспираторот, комплетно со:Контролни копчиња, Светло, Мотор,Филтер
2.1 1	Долен	декоративен оцак
2.2	1	Горен декоративен оцак
3	1	Прирабница ( избор )
4	1	Издувната цевка
5	2	Филтер со активен јаглен ( избор )

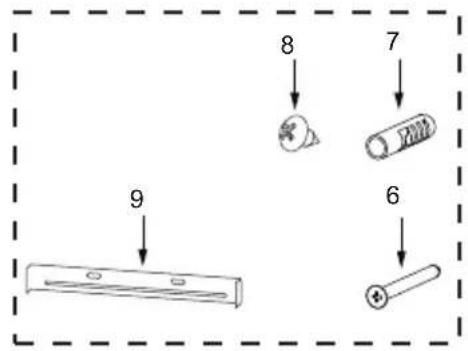

Бр.	Кол.	Компонентни за монтирањето
6	7	Навртки 5 x 50
7	7	Сидни приклучоци
8	6	Навртки 4.2 x 9.5
9	2	Држач за прицврстување на оцакот

Кол. Документација
1	Упатство за употреба

ДУПЧЕЊЕ ВО СИДОТ И ФИКСИРАЊЕ НА ДРЖАЧИТЕ

Како прв чекор, продолжете со следните цртежи:

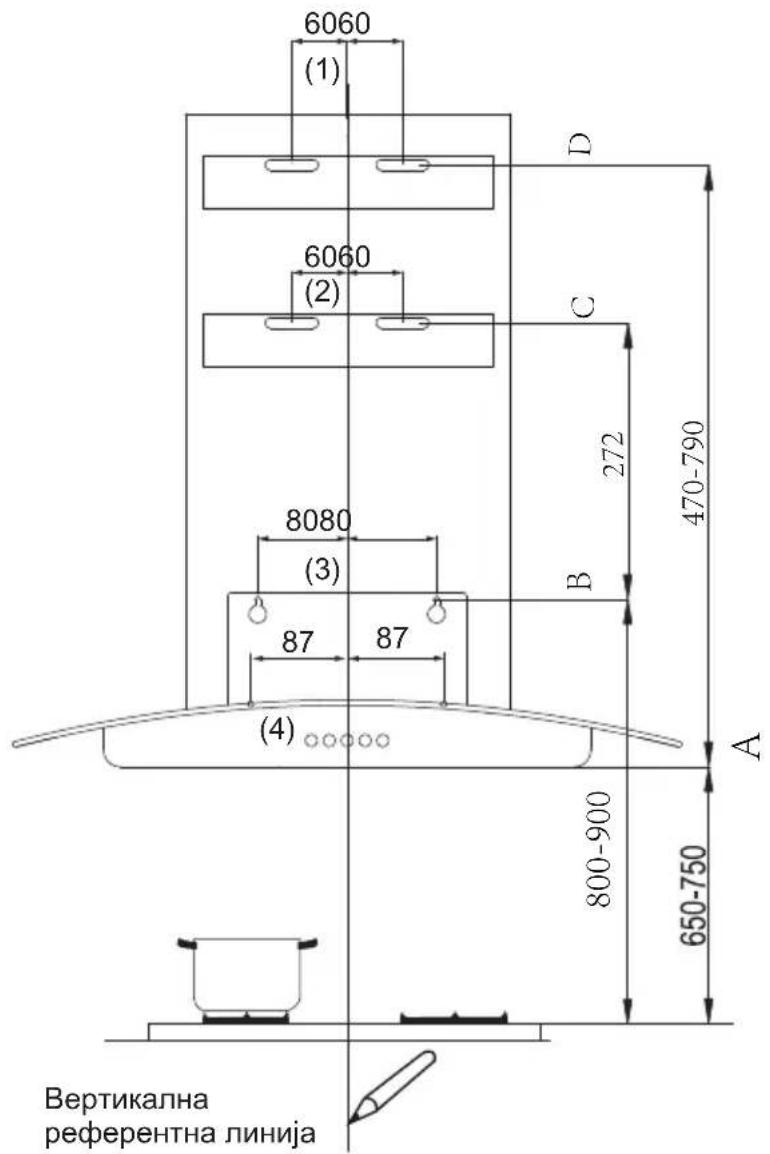

• Повлечете вертикална линија на потпорниот сид до таванот, или висока според потребите, во центарот на местото каде єе биде монтиран аспираторот.
• Аспираторот треба да се постави 650-750 mm (хоризонтална линија A) нагоре од рамнината за готвење за безбеден и добар ефект.
  ● Хоризонтална линија В на минимум 800-900 mm над шпоретот.
  ● Хоризонтална линија С на 272 mm над точка В.
  ● Хоризонтална линија D на 470-790 mm над шпоретот.

Обележете ги точки:

• Обележете точка (1) на хоризонталната линија D, 60 mm на вертикалната референтна линија.
• Повторете ја оваа операција на другата страна и на вертикалната референтна линија, проверувајки дали трите ознаки се израмнети.
• Обележете точка (2) на хоризонталната линија C, 60 mm на вертикалната референтна линија
• Повторете ја оваа операција на другата страна и на вертикалната референтна линија, проверувајки дали трите ознаки се израмнети
• Обележете точка (3) на хоризонталната линија В, 80 mm на вертикалната референтна линија.
• Повторете ја оваа операција на другата страна и на вертикалната референтна линија, проверувајки дали трите ознаки се израмнети

Прицврстете ги држачите:

● Издупчете ги обележените точки со 10 mm бургија.
● Внесете ги сидните типли 7 во дупките.
- Прицврстете го држачот 6 за навртки (5 x 50) со 2 навртки испорачани со аспираторот на хоризонталната линија В.
- Држач за прицврстување на оцакот 9 со 2 навртки 6 (ST5x50) испорачани со аспираторот на хоризонталната линија D.

Прицврстете го долниот декоративен оцак

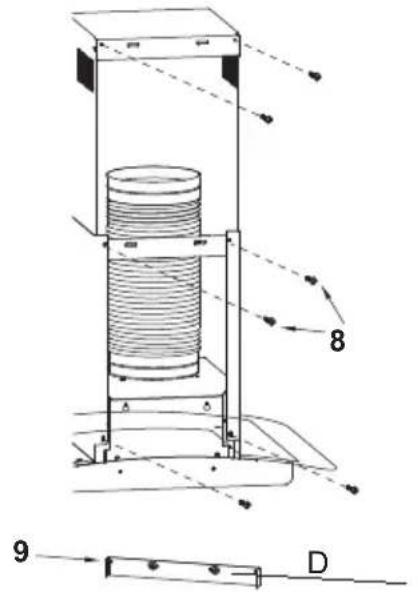

• Прицврстете ја издувната цевка на аспираторот. Поврзете го оцакот и телото на аспираторот со 2
• завртки 8.
• Поврзете го држачот за прицврстување на оцакот 9 и оцакот со 2 навртки 8.

Монтирање на аспираторот:

● За монтирање на сид, издупчете две дупки 10мм.
● Вметнете две пластични сидни типли (испорачани) во дупките.
- Вметнете две навртки (ST5*50) 6 во горните две пластични сидни типли и затегнете ги оставајки 3 mm од сидот. Монтирајте го аспираторот на горните завртки, вметнете ги
- долните завртки и целосно затегнете ги сите завртки. Отстранете го филтерот од внатрешноста на телото на - аспираторот, фиксирајте ги завртките 6 на сидните типли 7 на точките (4).

СИСТЕМ СО ОДВОД НА ЦЕВКИТЕ

Кога ће го монтирате моделот со цевки, поврзете го аспираторот со оцакот со помош на флексибилна или цврста цевка ф 150 или ф 120 mm, избор кој се остава на монтерот.

• За да монтирате ф 120 mm поврзување со одвод на воздух, ставете ја редукционата фланша 3 на одводот на аспираторот.
• Фиксирајте ја цевката 4 во позиција со спојки за цевки (не се дадени).
• Отстранете ги филтрите со активен јаглен.

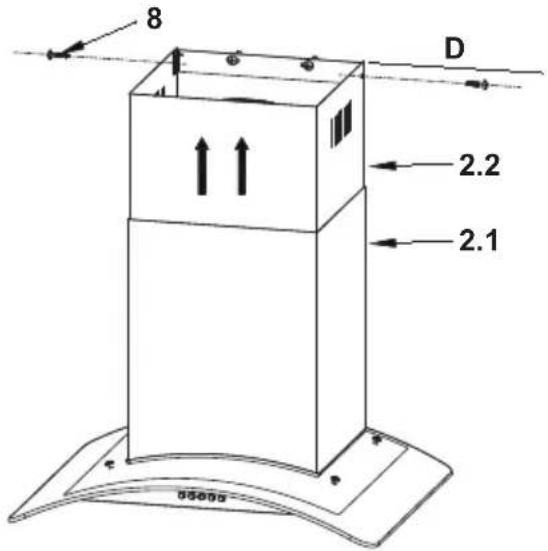

Горен декоративен оцак

• Вметнете го горниот декоративен оцак 2.2 во долниот декоративен оцак 2.1 и повлечете го нагоре до хоризонталната линија D.
• Поврзете го горниот декоративен оцак 2.2 и држачот за прицврстување на оцакот 9 со 2 навртки 8.

УПОТРЕБА

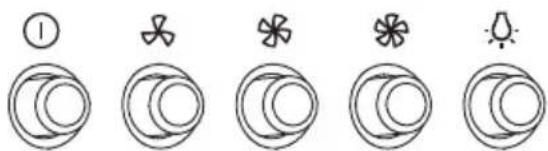

Прилагодување на брзината. (За некои модели)

1	ИСКЛУЧУВАЊЕ НА МОТОРОТ: Притиснете го овој прекинувач за да ја прекинете работата на моторот.
	ПРЕКИНУВАЧ ЗА БРЗИНА: Притиснете на овој прекинувач, моторот работи со НИСКА брзина.
	ПРЕКИНУВАЧ ЗА БРЗИНА: Притиснете на овој прекинувач, моторот работи со СРЕДНА брзина.
	ПРЕКИНУВАЧ ЗА БРЗИНА: Притиснете на овој прекинувач, моторот работи со ВИСОКА брзина.
	ВКЛУЧУВАЊЕ И ИСКЛУЧУВАЊЕ НА СВЕТЛОТО: Притиснете го овој прекинувач за да ги включите светлата и притиснете повторно за да ги исклучите.

ФИЛТРИ ЗА МАСНОТИИ

• Филтрите мора да се чистат на секои два месеца или почесто ако често се употребуваат и можат да се мијат во машина за садови.

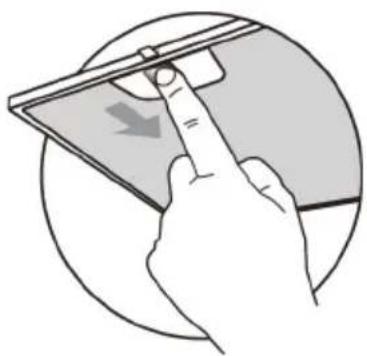

• Отворете ги конфор плочите со извлекување.
• Отстранете ги филтрите еден по еден со туркање кон задната страна на аспираторот и повлекување во исто време надолу.
• Внимавајте да не се искриват кога ги миете. Нека се исушат целосно пред да ги ставите повторно. (Бојата на површината на филтерот може да се менува во текот на времето, но тоа нема влијание врз ефикасноста на филтерот).
• Кога ги ставате филтрите во аспираторот, внимавајте тие да бидат монтирани во правилна положба, рачката свртена нанадвор.

Овие филтри не се мијат и не можат да се обноват, и мора да се заменат отприлика на секои 4 месеци или почесто ако се користи аспираторот интензивно.

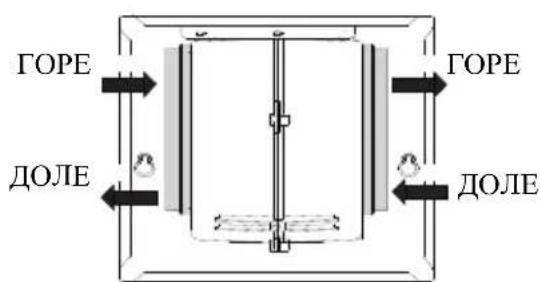

ЗАМЕНА НА ФИЛТЕРОТ СО АКТИВНИОТ ЈАГЛЕН

• Извадете ги металните филтри за маснотии.
  Извадете ги филтрите со заситен јаглен.
• Поставете ги новите филтри.
  ● Вратете ги назад филтрите за маснотии.

ЗАМЕНУВАЊЕ НА СВЕТЛОТО

Исклучете го напојувањето

Олабавете ја навртката

Извадете ја разводната кутија

	Нajгол. мо́к	Напојување	Слика	Капак на светилка	ILCOS D код
LED модулите	1.5W 220V-240V		Квадрат/дијаметар:33.2mmx120mm	/	DBS-1.5-H-33.2/120

Европската директива 2012/19/EУ за отпадна електрична и електронска опрема (ОЕЕЕ) бара старите електрични апарати за домаћинство да не се фрлаат во нормалниот несортиран комунален отпад. Старите апарати мора да се собираат посебно за да се оптимизира обновувањето и рециклирањето на материјалите што ги содржат и да се намали влијанието врз здравјето на лујето и животната средина.

Пречкртаниот символ „канта со тркала“ на производот ве потсетува на вашата обврска, дека кога го фрлате апаратот, тој мора да се собира посебно.

Потрошувачите треба да контактираат со нивните локални власти или продавач за информации во врска со правилното отстранување на нивниот стар апарат.

Проблем	Причина	Решение
Светло е включено, но моторот не работи	Сечилата се блокирани.	Заменете ги сечилата.
	Кондензаторот е оштетен.	Заменете го кондензаторот.
	Моторот е оштетен.	Заменете го моторот.
	Внатрешните жици на моторот се отсечени/исклучени. Може да се појави непријатен мирис.	Заменете го моторот.
Не работат и светлото и моторот	Освен горенаведеното, проверете го следново:
	Оштетена светлина.	Заменете ги светлата.
	Кабелот за напојување е лабав.	Поврзете ги жиците според електричниот дијаграм.
Истекување на масло	Излезот и влезот за вентилација на воздухот не се цврсто затворени.	Извадете го штекерот и запечатете го со лепак.
	Истекување од поврзувањето на делот и капакот во форма на буквата U.	Отстранете го делот во форма на буквата U и запечатете со сапун или боја.
Вибрации	Сечилото, ако е оштетено, може да предизвика вибрации.	Заменете го сечилото.
	Моторот не е цврсто прицврстен.	Прицврстете го моторот.
	Аспираторот не е цврсто фиксиран.	Цврсто фиксирајте го аспираторот.
Недоволно вшмукување	Растојанието помеѓу аспираторот и горниот дел од шпоретот е преголемо.	Повторно прилагодете го растојанието.
	Премногу вентилација од отворени врати или прозорци.	Изберете ново место за инсталирање на апаратот или затворете некои врати прозорци.
Апаратот се наклонува	Завртките за прицврстување не се довольно затегнати.	Затегнете ја завртката за прицврстување и направете ја хоризонтална.
	Висечките завртки не се довольно затегнати	Затегнете ја висечката завртка и направете ја хоризонтална.

CGL6V17IX

CGL6V17BL

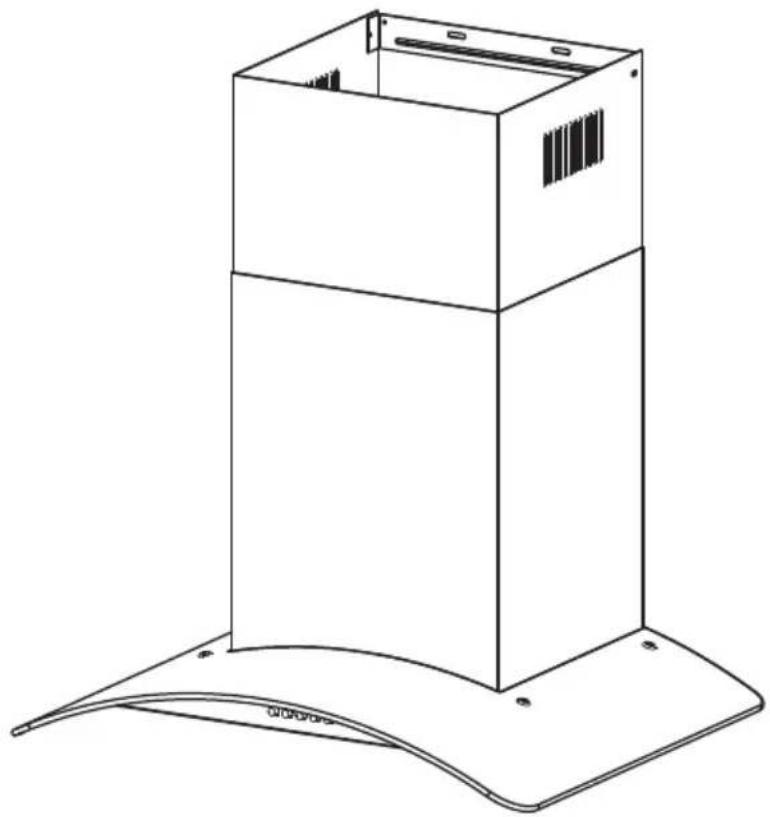

Горен декоративен комин
