TRD6F49IX - Απορροφητήρας κουζίνας VOX - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Απορροφητήρας
Μάρκα	VOX
Μοντέλο	TRD6F49IX
Διαστάσεις (Π x Β x Υ)	500 mm x 597 mm x 165 mm
Βάρος	Περίπου 8 kg
Ονομαστική τάση	220-240 V ~ 50/60 Hz
Ισχύς εισαγωγής κινητήρα	38 W
Αριθμός ταχυτήτων	3 (Χαμηλή, Μεσαία, Υψηλή)
Φωτισμός	Μονάδα LED 1.5 W, 220-240 V
Ελάχιστη απόσταση από την εστία	650 mm
Μέγιστη απόσταση από την εστία	750 mm
Διάμετρος αγωγού εξαγωγής	120 mm
Τρόποι εξαγωγής	Εξαγωγή (με αεραγωγό) ή Ανακυκλοφορία (με φίλτρο άνθρακα, προαιρετικό)
Τύπος φίλτρου λίπους	Μεταλλικό πλέγμα, πλενόμενο
Φίλτρο άνθρακα	Προαιρετικό, αντικατάσταση κάθε 2-3 μήνες
Τύπος ελέγχου	Πλήκτρα
Χαρακτηριστικά ασφαλείας	Κλάση I, απαιτείται γείωση, προειδοποιήσεις ασφαλείας
Τύπος εγκατάστασης	Επιτοίχια ή κάτω από ντουλάπι
Διαθεσιμότητα ανταλλακτικών	Επικοινωνήστε με τον κατασκευαστή ή εξουσιοδοτημένο σέρβις

Συχνές ερωτήσεις - TRD6F49IX VOX

Ποια είναι η ελάχιστη απόσταση μεταξύ της εστίας και του απορροφητήρα;

Η ελάχιστη απόσταση είναι 650 mm. Ανατρέξτε στην ενότητα εγκατάστασης για συγκεκριμένες απαιτήσεις.

Μπορώ να χρησιμοποιήσω τον απορροφητήρα σε λειτουργία ανακυκλοφορίας;

Ναι, ο απορροφητήρας μπορεί να χρησιμοποιηθεί σε λειτουργία ανακυκλοφορίας με προαιρετικό φίλτρο άνθρακα. Το κουμπί εξαερισμού πρέπει να ρυθμιστεί στη θέση ανακυκλοφορίας.

Πώς καθαρίζω το φίλτρο λίπους;

Αφαιρέστε το μεταλλικό φίλτρο λίπους και πλύντε το με ήπιο σαπούνι ή απορρυπαντικό. Ξεπλύνετε καλά και αφήστε το να στεγνώσει. Συνιστάται καθαρισμός κάθε 3 μήνες.

Πόσο συχνά πρέπει να αντικαθίσταται το φίλτρο άνθρακα;

Το φίλτρο άνθρακα δεν μπορεί να πλυθεί ή να ανακυκλωθεί. Πρέπει να αντικαθίσταται περίπου κάθε 2-3 μήνες ανάλογα με τη χρήση.

Τι πρέπει να κάνω αν ο κινητήρας δεν λειτουργεί αλλά το φως είναι αναμμένο;

Ελέγξτε αν τα πτερύγια είναι μπλοκαρισμένα. Αν όχι, ο πυκνωτής ή ο κινητήρας μπορεί να έχουν υποστεί βλάβη. Ανατρέξτε στον πίνακα αντιμετώπισης προβλημάτων στο εγχειρίδιο για λεπτομερείς λύσεις.

Τι τύπο φωτισμού χρησιμοποιεί ο απορροφητήρας;

Ο απορροφητήρας χρησιμοποιεί μια μονάδα LED 1.5 W με τετράγωνο/διάμετρο 33.2 mm x 120 mm. Η αντικατάσταση πρέπει να γίνει από εξειδικευμένο άτομο.

Μπορώ να εγκαταστήσω τον απορροφητήρα μόνος μου;

Η εγκατάσταση απαιτεί δύο άτομα και πρέπει να γίνει από εξειδικευμένο άτομο σύμφωνα με τους τοπικούς κανονισμούς. Βεβαιωθείτε ότι η τροφοδοσία είναι κλειστή πριν ξεκινήσετε.

Ποια είναι η μέγιστη απόσταση μεταξύ της εστίας και του απορροφητήρα;

Η μέγιστη απόσταση είναι 750 mm για βέλτιστη απόδοση.

Πώς αλλάζω μεταξύ λειτουργίας εξαγωγής και ανακυκλοφορίας;

Γυρίστε το κουμπί εξαερισμού στην κατάλληλη θέση: για εξαγωγή (εξωτερικός αερισμός) ή ανακυκλοφορία (ο αέρας ανακυκλώνεται στο δωμάτιο). Δείτε το εγχειρίδιο για λεπτομέρειες.

Τι καλύπτει η εγγύηση;

Ανατρέξτε στην κάρτα εγγύησης που συνοδεύει το προϊόν. Συνήθως καλύπτονται ελαττώματα κατασκευής, αλλά όχι ζημιές από ακατάλληλη εγκατάσταση ή καθαρισμό.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ TRD6F49IX VOX

ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ ΑΠΟΡΡΟΦΗΤΗΡΑΣ

MANUAL DE INSTRUCCIONES CAMPANA EXTRACTORA

TRD6F49IX

TRD6F49W

Διαβάστε προσεκτικά το παρόν εγχειρίδιο πριν χρησιμοποιήσετε τη συσκευή.

Οι εικόνες που περιλαμβάνονται στο παρόν εγχειρίδιο είναι μόνο για αναφορά. Λαμβάνεται υπόψη το προϊόν.

Οι οδηγίες χρήσης ισχύουν για διάφορες εκδόσεις αυτής της συσκευής. Συνεπώς, μπορεί να βρείτε περιγραφές μεμονωμένων λειτουργιών που δεν ισχύουν για τη συγκεκριμένη συσκευή σας.

ΕΓΚΑΤΑΣΤΑΣΗ

- Ο κατασκευαστής δεν φέρει ευθύνη για τυχόν ζημιές που οφείλονται σε εσφαλμένη ή ακατάλληλη εγκατάσταση.

Η ελάχιστη απόσταση μεταξύ της επιφάνειας στήριξης για των σκευών μαγειρέματος στην εστία και το χαμηλότερο τμήμα του απορροφητήρα. (Όταν ο απορροφητήρας τοποθετείται πάνω από συσκευή αερίου, η απόσταση αυτή πρέπει να είναι τουλάχιστον 65 cm. Εάν οι οδηγίες εγκατάστασης για την εστία αερίου καθορίζουν μεγαλύτερη απόσταση, η απόσταση αυτή πρέπει να ακολουθείται. Η απόσταση των 65 cm μπορεί να μειωθεί στις εξής περιπτώσεις: για τα μη εύφλεκτα μέρη των απορροφητήρων και τα εξαρτήματα που λειτουργούν με ασφάλεια σε χαμηλή τάση, υπό τον όρο ότι τα μέρη αυτά δεν έρχονται σε επαφή με μέρη υπό τάση, εάν παραμορφωθούν.

- Ελέγξτε ότι η τάση δικτύου αντιστοιχεί σε εκείνη που αναγράφεται στην πινακίδα χαρακτηριστικών που είναι τοποθετημένη στον απορροφητήρα.

- Για συσκευές Κατηγορίας Ι, βεβαιωθείτε ότι η οικιακή παροχή ρεύματος διαθέτει επαρκή γείωση. Συνδέστε τον απορροφητήρα στον καπναγωγό μέσω σωλήνα ελάχιστης διαμέτρου 120mm.

● Η διαδρομή του αγωγού πρέπει να είναι όσο το δυνατόν βραχύτερη.

- Ο αέρας δεν πρέπει να εκκενώνεται μέσα σε αγωγό που χρησιμοποιείται για τα αέρια απαγωγής συσκευών που καίνε φυσικό αέριο ή άλλα καύσιμα.

- Εάν ο απορροφητήρας χρησιμοποιείται σε συνδυασμό με μη ηλεκτρικές συσκευές (π.χ. συσκευές αερίου), πρέπει να εξασφαλίζεται επαρκής αερισμός στον χώρο, ώστε να αποφεύγεται η αντίστροφη διαρροή.

Η κουζίνα πρέπει να έχει ένα άνοιγμα που να επικοινωνεί απευθείας με τον εξωτερικό αέρα, προκειμένου να διασφαλίζεται η είσοδος καθαρού αέρα.

- Όταν ο απορροφητήρας χρησιμοποιείται σε συνδυασμό με συσκευές που χρησιμοποιούν μη ηλεκτρική ενέργεια, η αρνητική πίεση στον χώρο δεν πρέπει να υπερβαίνει τα 0,04 mbar, ώστε να μην υπάρχει ενδεχόμενο να γίνει αντίστροφη ροή των αερίων στον χώρο από τον απορροφητήρα.

- Αν το καλώδιο παροχής είναι φθαρμένο, θα πρέπει να αντικατασταθεί από τον κατασκευαστή, από τον αντιπρόσωπο σέρβις ή από ανάλογο εξειδικευμένο προσωπικό, για την αποφυγή τυχόν κινδύνων.

- Πρέπει να τηρούνται οι κανονισμοί σχετικά με την εκκένωση του αέρα.

ΧΡΗΣΗ

- Ο απορροφητήρας είναι μόνο για οικιακή χρήση και δεν είναι κατάλληλος για μπάρμπεκιου, ψησταριές και άλλους εμπορικούς σκοπούς.

● Μην χρησιμοποιείτε ποτέ τον απορροφητήρα για σκοπούς άλλους από εκείνους για τους οποίους έχει σχεδιαστεί.

● Μην αφήνετε ποτέ μεγάλες γυμνές φλόγες κάτω από τον απορροφητήρα όταν είναι σε λειτουργία.

- Ρυθμίστε την ένταση της φλόγας ώστε να την κατευθύνετε μόνο στο κάτω μέρος του σκεύους, φροντίζοντας να μην ξεφεύγει πέρα από την περίμετρό του.

- Οι φριτέζες πρέπει να παρακολουθούνται συνεχώς κατά τη χρήση: εάν το λάδι υπερθερμανθεί, μπορεί να πάρει φωτιά.

● Μην ανάβετε φλόγες κάτω από τον απορροφητήρα. Κίνδυνος πυρκαγιάς.

- Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω, καθώς και από άτομα με μειωμένες φυσικές, αισθητηριακές ή πνευματικές ικανότητες ή από άτομα χωρίς εμπειρία και γνώσεις, αν έχουν επίβλεψη ή αν τους έχουν δοθεί οδηγίες σχετικά με την ασφαλή χρήση της συσκευής και αν κατανοούν τους ενεχόμενους κινδύνους.

Επιβλέπετε πάντοτε τα παιδιά και βεβαιωθείτε ότι δεν παίζουν με τη συσκευή.

Ο καθαρισμός και η συντήρηση από τον χρήστη δεν πρέπει να διεξάγονται από παιδιά χωρίς επίβλεψη.

- «ΠΡΟΣΟΧΗ: Τα προσβάσιμα μέρη ενδέχεται να υπερθερμανθούν όταν χρησιμοποιούνται με συσκευές μαγειρέματος».

ΣΥΝΤΗΡΗΣΗ

- Ο απορροφητήρας και το φίλτρο του πρέπει να καθαρίζονται τακτικά σύμφωνα με τις οδηγίες.

- Απενεργοποιήστε ή αποσυνδέστε τη συσκευή από την παροχή ρεύματος πριν εκτελέσετε οποιαδήποτε εργασία συντήρησης.

- Καθαρίστε ή/και επανατοποθετήστε τα φίλτρα μετά την καθορισμένη περίοδο (Κίνδυνος πυρκαγιάς).

- Καθαρίστε τον απορροφητήρα χρησιμοποιώντας ένα υγρό πανί και ένα ουδέτερο υγρό απορρυπαντικό.

● Η συσκευή μπορεί να εξυπηρετήσει το πολύ 4 μαγειρικές εστίες.

Η χρήση του συμβόλου δηλώνει ότι αυτό το προϊόν δεν πρέπει να αντιμετωπίζεται ως οικιακό απόβλητο. Παραδώστε τα σε ένα συγκεκριμένο σημείο συλλογής για την ανακύκλωση των ηλεκτρικών απορριμάτων και του ηλεκτρονικού εξοπλισμού. Φροντίζοντας για την ορθή απόρριψη του προϊόντος, συμβάλλετε στην αποτροπή πιθανών αρνητικών επιπτώσεων στο περιβάλλον και την υγεία, οι οποίες μπορεί να προκληθούν λόγω εσφαλμένου χειρισμού αυτού του προϊόντος. Για περισσότερες πληροφορίες σχετικά με την ανακύκλωση αυτού του προϊόντος, παρακαλούμε επικοινωνήστε με τις αρμόδιες τοπικές αρχές ή με το κατάστημα από όπου προμηθευτήκατε το προϊόν.

Ονομαστική τάση και συχνότητα: 220-240V\~ 50/60Hz

Ισχύς εισόδου κινητήρα: 38W

Σε ορισμένες περιπτώσεις, η ηλεκτρική συσκευή μπορεί να προκαλέσει κίνδυνο.

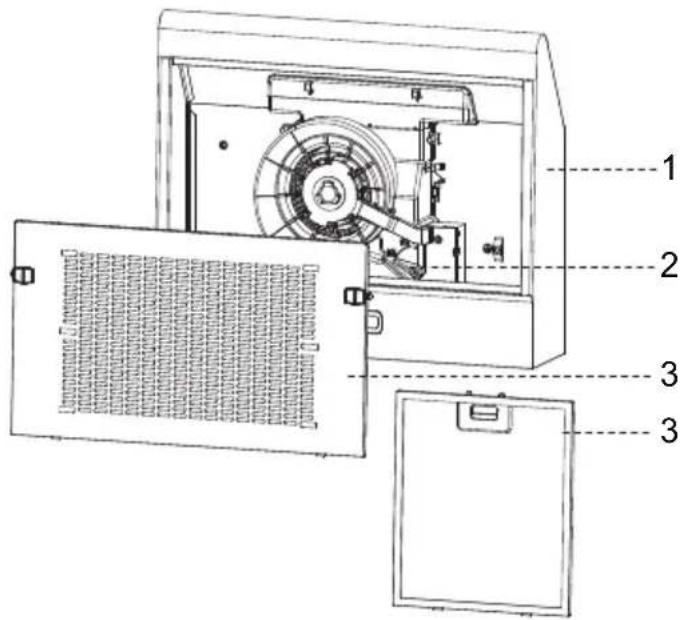

E≡APTHMATA

Κωδ.	Ποσότ.	Εξαρτήματα προϊόντος

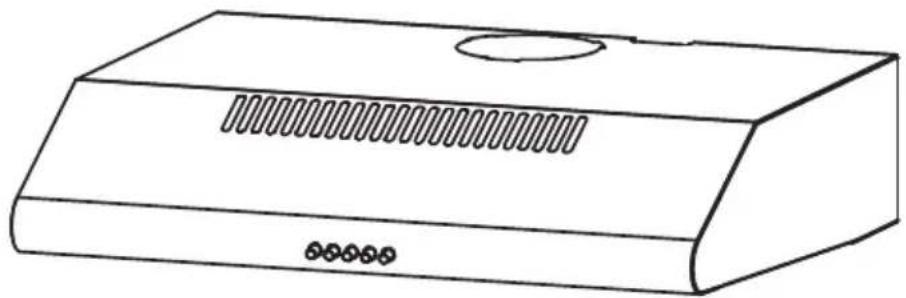

1	1	Κυρίως σώμα απορροφητήρα
2	1	Κουμπί αερισμού
3	1	Συγκρότημα φίλτρου (προαιρετικά 2 ή 3)

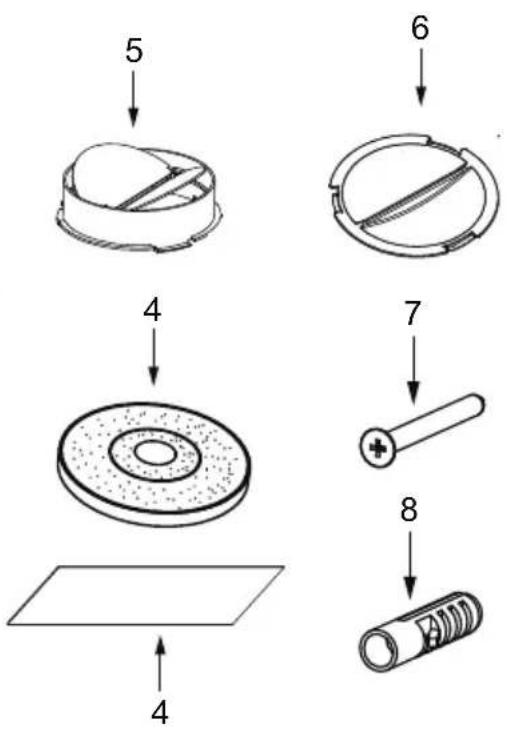

Κωδ.	Ποσότ. Εξαρτήματα εγκατάστασης
4	1	Φίλτρο άνθρακα (προαιρετικό)
5	1	Βαλβίδα ελέγχου
6	1	Πώμα εξόδου αέρα
7	4	Βίδες 5mm x 49mm
8	4	Πλαστικά Βύσματα για τοίχους

ΔΙΑΤΡΗΣΗ ΤΟΙΧΟΥ ΚΑΙ ΣΤΕΡΕΩΣΗ ΒΑΣΗΣ

- Διαβάστε προσεκτικά τις οδηγίες. - Αποσυσκευάστε τον απορροφητήρα και βεβαιωθείτε ότι όλες οι λειτουργίες δουλεύουν. Βεβαιωθείτε ότι η τάση (V) και η συχνότητα (Hz) που αναγράφονται στην πινακίδα χαρακτηριστικών αντιστοιχούν με την τάση και τη συχνότητα στο χώρο εγκατάστασης.

- Βεβαιωθείτε ότι η περιοχή πίσω από την επιφάνεια εγκατάστασης που πρόκειται να διατρηθεί είναι ελεύθερη από τυχόν ηλεκτρικά καλώδια, σωλήνες, κλπ.

- Οι επιφάνειες του απορροφητήρα από ανοξείδωτο χάλυβα και γυαλί είναι πολύ εύκολο να πάθουν ζημιά κατά την εγκατάσταση, αν ξυστούν ή χτυπηθούν από τα εργαλεία. Φροντίζετε να προστατεύετε τις επιφάνειες κατά την εγκατάσταση.

- Προστατεύετε την επιφάνεια των μαγειρικών εστιών από κάτω με χαρτόνι ή παρόμοιο υλικό, για να μην υποστούν ζημιές κατά την εγκατάσταση του απορροφητήρα από πάνω.

- Ο κατασκευαστής δεν φέρει καμία ευθύνη για τη μη τήρηση όλων των κανονισμών ασφαλείας που ισχύουν για τη σωστή και κανονική λειτουργία των ηλεκτρικών μερών.

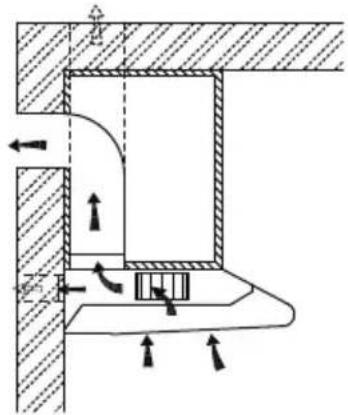

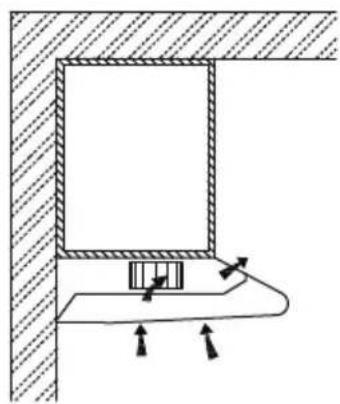

Επιλέξτε μια λειτουργία εξαερισμού:

Λειτουργία αέρα εξαγωγή

Λειτουργία ανακυκλοφορίας αέρα

Θέση διακόπτη εξαερισμού

	Λειτουργία εξαγωγής αέρα: Αν στρέψετε τον διακόπτη εξαερισμού εδώ, σημαίνει εξαερισμό προς τα έξω
	Λειτουργία ανακυκλοφορίας αέρα: Αν στρέψετε τον διακόπτη εξαερισμού εδώ, σημαίνει ανακυκλοφορία

Πληροφορίες

• Για τη σωστή καύση και εξαγωγή των αερίων μέσω του αγωγού (της καμινάδας) του εξοπλισμού καύσης καυσίμων χρειάζεται επαρκής αέρας, για την πρόληψη της επιστροφής. Οι ανεμιστήρες χωρίς αγωγό πρέπει να εξαερώνονται πάντα σε εξωτερικό χώρο..
• Κατά την αξιολόγηση της πίεσης του αέρα πρέπει να λαμβάνεται υπόψη ολόκληρο το σύστημα εξαερισμού στο σπίτι/διαμέρισμα, π.χ. εστία μαγειρέματος ή κουζίνα αερίου. Αυτός ο κανόνας δεν ισχύει.
• Πρέπει να τηρούνται οι κρατικοί κανονισμοί για τη μεταφορά του αέρα εξαγωγής. Αν ο απορροφητήρας χρησιμοποιείται στη λειτουργία ανακυκλοφορίας αέρα με φίλτρο ενεργού άνθρακα, δεν υπάρχουν περιορισμοί λειτουργίας.

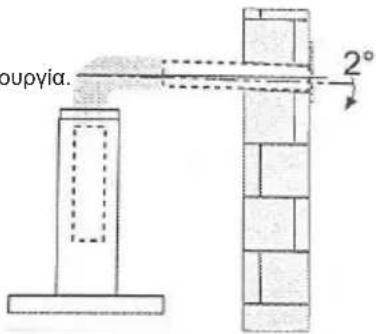

• Εάν επιλέξετε τη λειτουργία εξαγωγής αέρα, υπάρχουν δύο μέθοδοι αερισμού, μεταξύ των οποίων «οριζόντιος αερισμός» και «κάθετος αερισμός». Χρησιμοποιήστε το εργαλείο, αφαιρέστε το κάλυμμα πριν το χρησιμοποιήσετε και εγκαταστήστε τη βαλβίδα αντεπιστροφής τρύπα.
• Η τετράγωνη βαλβίδα ελέγχου αέρα για οριζόντιο αερισμό δεν παρέχεται

Προετοιμάστε την εγκατάσταση:

Πριν αρχίσετε αυτήν την εγκατάσταση, βεβαιωθείτε ότι έχει διακοπεί η τροφοδοσία. Το βύσμα πρέπει να συναρμολογείται σε θέσεις όπου εύκολο να τραβιέται και να εισάγεται.

Για να εγκαταστήσετε αυτόν τον απορροφητήρα, θα χρειαστείτε δύο βοηθούς. Για την ολοκλήρωση αυτής της εγκατάστασης, θα χρειαστείτε τα ακόλουθα εργαλεία και υλικά.

Εργαλεία που θα χρειαστείτε:

• Δράπανο κατάλληλο για τον τοίχο σας
• Κατσαβίδι Phillips
• Μεζούρα
• Πριόνι χειρός ή σέγα
• Η εργασία εγκατάστασης και η ηλεκτρική καλωδίωση πρέπει να εκτελεστούν από εξειδικευμένα άτομα σύμφωνα με όλους τους ισχύοντες κώδικες και πρότυπα, συμπεριλαμβανομένης της αντιπυρικής κατασκευής.
• Μην εκκενώνετε τον αέρα εξαγωγής μέσα σε αγωγό που χρησιμοποιείται απο άλλες συσκευές που καίνε φυσικό αέριο ή άλλα καύσιμα.
• Πρέπει να τηρούνται οι κανονισμοί σχετικά με την εκκένωση του αέρα..

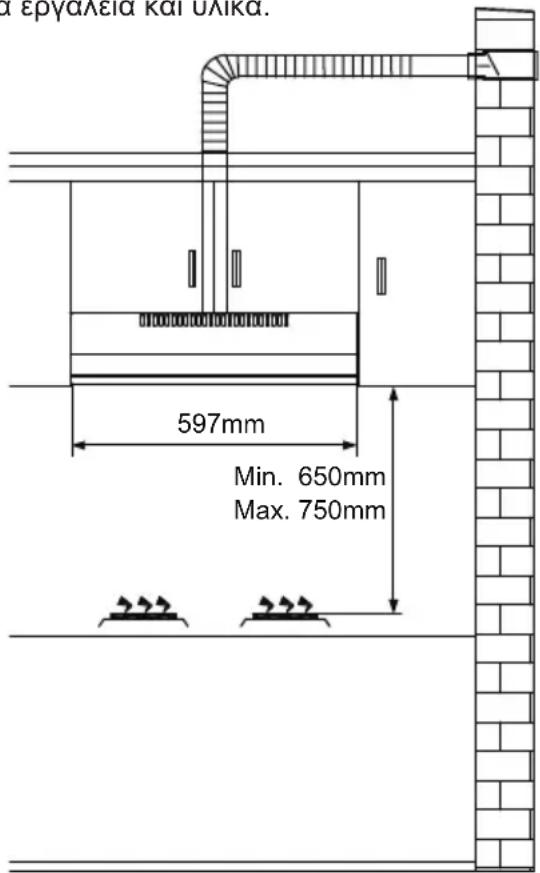

• Ο απορροφητήρας πρέπει να τοποθετηθεί σε απόσταση τουλάχιστον 65 cm πάνω από την επιφάνεια μιας εστίας μαγειρέματος.
• Ο απορροφητήρας πρέπει να τοποθετείται σε μέγιστη απόσταση 75 εκ πάνω από την επιφάνεια μαγειρέματος μιας εστίας.

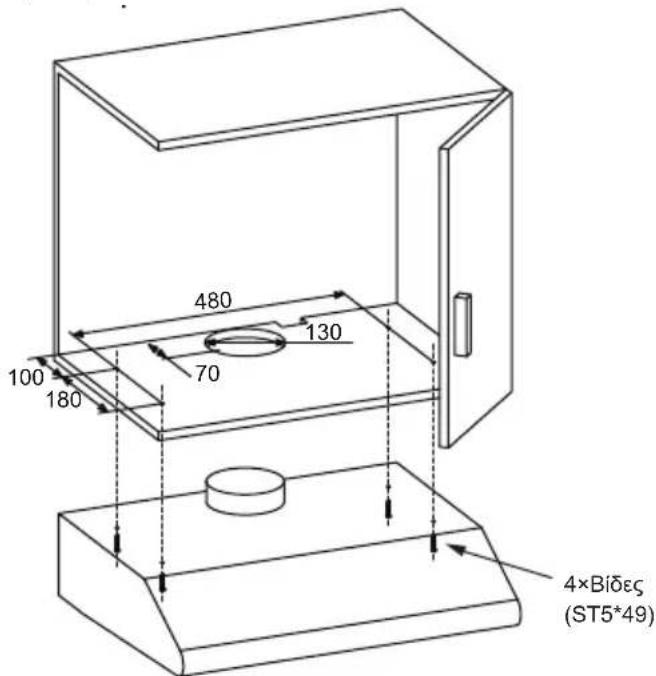

- Ανοίξτε μία οπή διαμέτρου 130 mm και τέσσερις οπές διαμέτρου 3,5 mm, όπως φαίνεται στην παρακάτω εικόνα.

- ΠΡΟΣΟΧΗ: Αν ο απορροφητήρας σας λειτουργεί στη λειτουργία ανακυκλοφορίας αέρα, δεν είναι απαραίτητο να διανοίξετε οπή διαμέτρου 130 mm.

- Χρησιμοποιήστε τις 4 βίδες για να στερεώσετε τον απορροφητήρα σε ντουλάπι της κουζίνας.Βεβαιωθείτε ότι οι στερεώσεις σας έχουν τοποθετηθεί σωστά, εγκαθιστώντας προσωρινά τον απορροφητήρα. Αν είναι σωστές, εγκαταστήστε τη συσκευή στη θέση της. Σφίξτε τις βίδες, αν είναι απαραίτητο

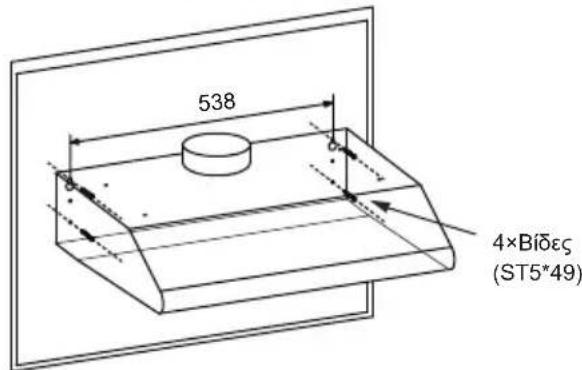

ΕΠΙΤΟΪΧΙΑ ΤΟΠΟΘΈΤΗΣΗ

• Για να τοποθετήσετε τη συσκευή στον τοίχο, διανοίξτε δύο οπές διαμέτρου 10 mm 538mm με την οπή εξαερισμού στο πάνω μέρος του απορροφητήρα στη μέση, όπως φαίνεται στην παρακάτω εικόνα. Βεβαιωθείτε ότι ο απορροφητήρας είναι ευθυγραμμισμένος ακριβώς πάνω από την εστία μαγειρέματος.
  • Τοποθετήστε δύο ούπα (παρέχονται) στις οπές.
• ισαγάγετε δύο βίδες στα δύο ανώτερα ούπα και σφίξτε τα, αφήνοντας 3 mm να προεξέχουν από τον τοίχο.
• τερεώστε τον απορροφητήρα πάνω στις δύο βίδες και σημειώστε τις θέσεις των δύο βιδών στο κάτω μέρος.
• Αφαιρέστε τον απορροφητήρα και διανοίξτε τα δύο κάτω οπές για βίδες και εισαγάγετε τα ούπα.
• Στερεώστε τον απορροφητήρα στις άνω βίδες, εισαγάγετε τις κάτω βίδες και σφίξτε πλήρως όλες τις βίδες.

Πληροφορίες

Ο αέρας δεν πρέπει να εκκενώνεται μέσα σε αγωγό που χρησιμοποιείται για τα αέρια απαγωγής συσκευών που καίνε φυσικό αέριο ή άλλα καύσιμα.

ΛΕΙΤΟΥΡΓΙΑ

1	ΔΙΑΚΟΠΤΗΣ ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ΚΙΝΗΤΗΡΑ: Πιέστε αυτόν το διακόπτη για να διακόψετε τη λειτουργία του κινητήρα.
	ΔΙΑΚΟΠΤΗΣ ΤΑΧΥΤΗΤΑΣ: Πιέστε αυτόν το διακόπτη, για να λειτουργεί ο κινητήρας σε χαμηλή ταχύτητα.
	ΔΙΑΚΟΠΤΗΣ ΤΑΧΥΤΗΤΑΣ: Πιέστε αυτόν το διακόπτη, για να λειτουργεί ο κινητήρας σε μεσαία ταχύτητα.
	ΔΙΑΚΟΠΤΗΣ ΤΑΧΥΤΗΤΑΣ: Πιέστε αυτόν το διακόπτη, για να λειτουργεί ο κινητήρας σε υψηλή ταχύτητα.
	ΔΙΑΚΟΠΤΗΣ ΕΝΕΡΓΟΠΟΙΗΣΗΣ/ΑΠΕΝΕΡΓΟΠΟΙΗΣΗΣ ΦΩΤΙΣΜΟΥ: Πιέστε αυτόν το διακόπτη για να ανάψετε τα φώτα, και πιέστε τον πάλι για να τα απενεργοποιήσετε.

ΦΩΤΙΣΜΟΣ

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΤΟΥ ΛΑΜΠΤΗΡΑ

Απενεργοποιήστε τον απορροφητήρα και απομονώστε τον τραβώντας το βύσμα από την πρίζα ή απενεργοποιώντας την ασφάλεια.

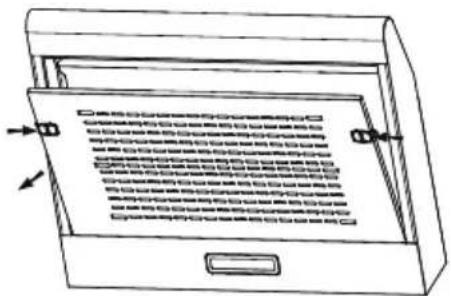

Αφαιρέστε το φίλτρο λίπους.

Αφαιρέστε το φως με μοχλό την εφαρμογή του από το σώμα της κουκούλας (αυτό μπορεί να απαιτεί πίεση ή δύναμη που πρέπει να εφαρμοστεί).

Αποσυνδέστε τη φίσα του φωτιστικού.

Αντικαταστήστε το φως με ένα νέο ίδιου τύπου, φροντίζοντας να συνδέσετε σωστά το φως με το καλώδιο φωτισμού.

Επανασυνδέστε την τροφοδοσία εισάγοντας το βύσμα ή ενεργοποιώντας την ασφάλεια.

	Μέγιστη ισχύς	Τάση	Εικόνα	Κάλυμμα λαμπτήρα	Κωδικός ILCOS D
Οι μονάδεςLED χωρίζουνέρμα	1.5W 220V-240V		Τετράγωνο/Διάμετρος:33.2mmx120mm	/	DBS-1.5-H-33.2/120

ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ

Πριν από τον καθαρισμό ή το σέρβις, αποσυνδέετε τον απορροφητήρα από την τροφοδοσία.

• Καθαρίζετε συχνά την επιφάνεια του απορροφητήρα. Για να καθαρίσετε τον απορροφητήρα χρησιμοποιείτε ήπιο σαπούνι ή απορρυπαντικό.
• Μη χρησιμοποιείτε σκληρά αλκαλικά ή λειαντικά.
• Αποφεύγετε τη χρήση σκόνης καθαρισμού ή υγρών για πλυντήρια πιάτων.
• Το φίλτρο που έχει λερωθεί από λίπος μπορεί να πλυθεί με ήπιο σαπούνι ή απορρυπαντικό. (Η βαριά συσσώρευση λίπους δεν μπορεί να καθαριστεί εύκολα και το φίλτρο ενδέχεται να χρειαστεί αντικατάσταση).
• Το φίλτρο άνθρακα δεν μπορεί να καθαριστεί και πρέπει να αντικαθίσταται τακτικά.

Πληροφορίες

Δεν πρέπει να εισέρχεται νερό καθαρισμού στον κινητήρα, τον διακόπτη ελέγχου και άλλα ηλεκτρικά μέρη.

Συνιστάται να καθαρίζετε το μεταλλικό φίλτρο ανά τρεις μήνες ακολουθώντας τις παρακάτω οδηγίες:

• Αφαιρέστε το μεταλλικό φίλτρο από τον απορροφητήρα και πλύντε το σε ένα διάλυμα νερού και ουδέτερου υγρού απορρυπαντικού, αφήνοντάς το να μουλιάσει.
• Ξεπλύντε το καλά με ζεστό νερό και αφήστε το να στεγνώσει.
• Το μεταλλικό φίλτρο ενδέχεται να αλλάξει χρώμα ύστερα από αρκετές πλύσεις. Αυτό δεν αποτελεί αιτία παραπόνου από τον πελάτη ή αντικατάστασης του μεταλλικού φίλτρου.

Υπάρχει κίνδυνος πυρκαγιάς, αν ο καθαρισμός δεν πραγματοποιείται σύμφωνα με τις οδηγίες.

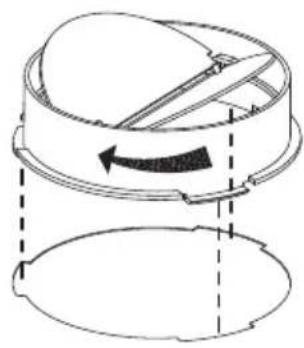

Κρατήστε τη βαλβίδα ελέγχου με τα χέρια σας, ευθυγραμμίστε το κενό του κουτιού, βάλτε μέσα τη βαλβίδα ελέγχου και στη συνέχεια στρέψτε τη σε μια ορισμένη γωνία μέχρι να κολλήσουν τρεις γωνίες της βαλβίδας. Η εγκατάσταση έχει ολοκληρωθεί. Ο τύπος στερέωσης για εξωτερικούς οδηγούς αέρα και βαλβίδα αντεπιστροφής πρέπει να συμμορφώνεται με την απαίτηση του προτύπου IEC/EN 60335-1.

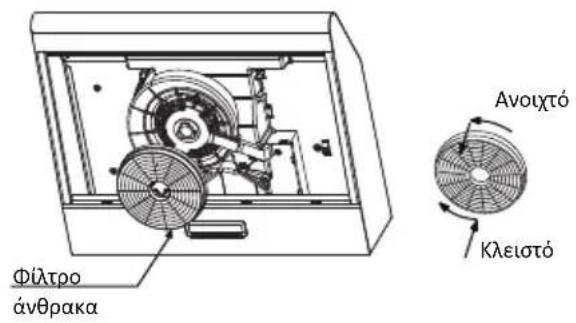

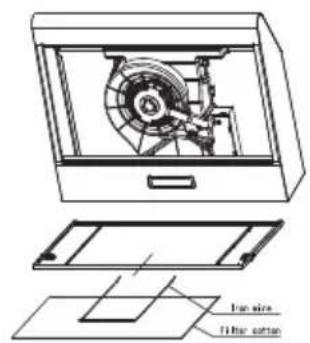

ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΦΙΛΤΡΟΥ ΆΝΘΡΑΚΑ

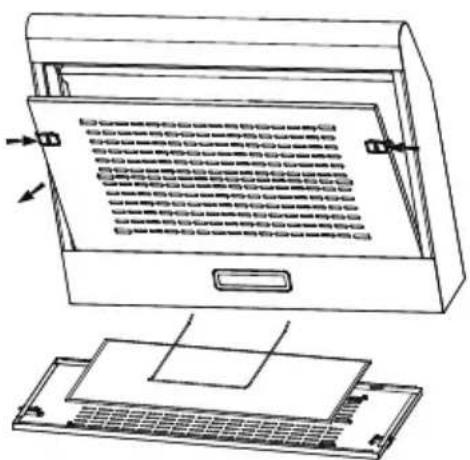

• Αφαιρέστε το φίλτρο λίπους και αφαιρέστε το καλώδιο σιδήρου.
• Το βαμβάκι φίλτρου βρίσκεται στο μεταλλικό πλέγμα και στερεώνεται με σιδερένιο σύρμα.
• Αντικαταστήστε ένα νέο φίλτρο άνθρακα, ακολουθώντας την αντίστροφη διαδικασία για την επανεγκατάσταση.

Προειδοποίηση: το φίλτρο άνθρακα δεν μπορεί να πλυθεί ή να ανακυκλωθεί. Θα πρέπει να αντικατασταθεί ύστερα από περίπου 2-3 μήνες χρήσης.

Παρατήρηση: Το φίλτρο άνθρακα δεν παρέχεται με τη συσκευή. (προαιρετικά).

ΔΙΑΘΕΣΗ ΠΑΛΑΙΩΝ ΗΛΕΚΤΡΙΚΩΝ ΣΥΣΚΕΥΩΝ

Η ευρωπαϊκή οδηγία 2012/19/ΕΚ σχετικά με τα απόβλητα ειδών ηλεκτρικού και ηλεκτρονικού εξοπλισμού (ΑΗΝΕ) απαιτεί οι παλιές οικιακές ηλεκτρικές συσκευές να μην απορρίπτονται στα κανονικά αδιαχώριστα αστικά απόβλητα. Οι παλιές συσκευές πρέπει να συλλέγονται χωριστά για να βελτιστοποιείται το ποσοστό ανάκτησης και ανακύκλωσης των υλικών που τις αποτελούν και να μειώνονται οι δυσμενείς επιδράσεις στην υγεία και το περιβάλλον.

Το διαγραμμένο σύμβολο «τροχήλατος κάδος απορριμμάτων» στο προϊόν σας υπενθυμίζει την υποχρέωσή σας ότι, όταν πετάξετε τη συσκευή, πρέπει να συλλεχθεί χωριστά.

Οι καταναλωτές θα πρέπει να επικοινωνήσουν με μια τοπτική αρχή ή έναν έμπορο λιανικής πώλησης για να λάβουν πληροφορίες σχετικά με την ορθή απόρριψη της συσκευής τους.

Βλάβη Αίτιο Λύση
Το φως ανάβει,αλλά το μοτέρτης εξωτερικήςμονάδας δενλειτουργεί	Οι λεπίδες είναι μπλοκαρισμένες.	Ελέγξτε τις λεπίδες.
	Ο πυκνωτής είναι κατεστραμμένος. Αντικαταστήστε τον πυκνωτή.	Αντικαταστήστε το μοτέρ.
	Το μοτέρ έχει υποστεί ζημιά. Αντικαταστήστε το μοτέρ.
	Η εσωτερική καλωδίωση του μοτέρ έχει κοπεί/αποσυνδεθεί. Κάποιες φορές δημιουργείται μια δυσάρεστη σσμή.	Αντικαταστήστε το μοτέρ.
Το φως και τομοτέρ δενλειτουργούν	Εκτός από τα παραπάνω, ελέγξτε τα εξής:
	Το φως δεν λειτουργεί. Αντικαταστήστε τους λαμπτήρες.
	Το καλώδιο ρεύματος είναι χαλαρό.	Συνδέστε τα καλώδια σύμφωνα με το διάγραμμα ηλεκτρολογικής σύνδεσης.
Διαρροή λαδιού	Η έξοδος και η είσοδος εξαερισμού δεν είναι σφραγισμένες.	Βγάλτε την πρίζα και σφραγίστε τις με κόλλα.
Κραδασμοί	Η λεπίδα, εάν έχει υποστεί ζημιά, μπορεί να προκαλεί κραδασμούς.	Αντικαταστήστε τη λεπίδα.
	Το μοτέρ δεν είναι καλά στερεωμένο. Στερεώστε τον απορροφητήρα σφιχτά.
	Ο απορροφητήρας δεν είναι καλά στερεωμένος.	Στερεώστε τον απορροφητήρα με ασφάλεια.
Ανεπαρκήςαναρρόφηση	Η απόσταση μεταξύ του απορροφητήρα και της εστίας είναι πολύ μεγάλη.	Ρυθμίστε ξανά την απόσταση.
	Υπερβολικός εξαερισμός από ανοιχτές πόρτες ή παράθυρα.	Επιλέξτε ένα άλλο μέρος για να εγκαταστήσετε τη συσκευή ή κλείστε μερικές πόρτες/ παράθυρα.
Η συσκευή έχει πάρει κλίση.	Οι βίδες στερέωσης δεν είναι αρκετά σφιγμένες.	Σφίξτε τη βίδα στερέωσης και φροντίστε να είναι οριζόντια.
	Οι βίδες ανάρτησης δεν είναι αρκετά σφιγμένες.	Σφίξτε τη βίδα ανάρτησης και φροντίστε να είναι οριζόντια.

TRD6F49IX

TRD6F49W
