PP360LN - τρυπάνι BLACK & DECKER - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	Black & Decker
Μοντέλο	PP360LN
Τύπος προϊόντος	Ασύρματο τρυπάνι
Ονομαστική τάση	18 V
Τύπος μπαταρίας	Ιόντων λιθίου
Χωρητικότητα μπαταρίας	1,5 Ah
Τσοκ	Τσοκ χωρίς κλειδί 10 mm
Ταχύτητα χωρίς φορτίο	0-650 σ.α.λ.
Μέγιστη ροπή	24 Nm
Ικανότητα διάτρησης (ξύλο)	20 mm
Ικανότητα διάτρησης (μέταλλο)	10 mm
Εμπρός/πίσω λειτουργία	Ναι
Μεταβλητή ταχύτητα	Ναι, μέσω σκανδάλης
Φωτισμός LED	Ναι
Επίπεδο θορύβου	70 dB(A)
Δονήσεις	2,5 m/s²
Βάρος (με μπαταρία)	1,2 kg
Διαστάσεις (Μ x Π x Υ)	200 x 180 x 70 mm
Φορτιστής περιλαμβάνεται	Ναι, γρήγορος φορτιστής
Συντήρηση	Καθαρίστε με στεγνό πανί, αποφύγετε διαλύτες
Ασφάλεια	Φρένο τσοκ, προστασία υπερφόρτωσης
Ανταλλακτικά	Διαθέσιμα στον ιστότοπο του κατασκευαστή
Εγγύηση	2 έτη

Συχνές ερωτήσεις - PP360LN BLACK & DECKER

Πώς να αλλάξω την μπαταρία του τρυπανιού PP360LN;

Πατήστε το κουμπί ξεκλειδώματος στην μπαταρία, στη συνέχεια τραβήξτε την προς τα πίσω για να την αφαιρέσετε. Τοποθετήστε τη νέα μπαταρία σπρώχνοντάς την μέχρι να ασφαλίσει.

Πώς να ρυθμίσω την ταχύτητα περιστροφής;

Η ταχύτητα είναι μεταβλητή ανάλογα με την πίεση στη σκανδάλη. Ελαφριά πίεση δίνει αργή ταχύτητα, ενώ μεγαλύτερη πίεση επιταχύνει την περιστροφή.

Πώς να αντιστρέψω τη φορά περιστροφής;

Χρησιμοποιήστε τον επιλογέα εμπρός/πίσω που βρίσκεται πάνω από τη σκανδάλη. Σπρώξτε τον προς τα αριστερά για εμπρός, προς τα δεξιά για πίσω.

Τι είδους τσοκ χρησιμοποιείται;

Το τρυπάνι PP360LN είναι εξοπλισμένο με τσοκ χωρίς κλειδί 10 mm. Επιτρέπει την εύκολη αλλαγή τρυπανιών χωρίς επιπλέον εργαλείο.

Πώς να καθαρίσω το τρυπάνι;

Αποσυνδέστε την μπαταρία και καθαρίστε το περίβλημα με ένα μαλακό και στεγνό πανί. Μη χρησιμοποιείτε διαλύτες ή λειαντικά προϊόντα. Οι οπές εξαερισμού μπορούν να ξεσκονιστούν με μια μαλακή βούρτσα.

Τι να κάνω αν το τρυπάνι δεν ξεκινά;

Βεβαιωθείτε ότι η μπαταρία έχει τοποθετηθεί σωστά και είναι φορτισμένη. Βεβαιωθείτε ότι ο επιλογέας λειτουργίας δεν είναι σε ουδέτερη θέση. Εάν το πρόβλημα επιμένει, συμβουλευτείτε το τμήμα εξυπηρέτησης πελατών.

Ποια είναι η αυτονομία της μπαταρίας;

Η αυτονομία εξαρτάται από τη χρήση. Με μπαταρία 1,5 Ah, μπορεί να τρυπήσει περίπου 50 τρύπες σε ξύλο πάχους 10 mm πριν χρειαστεί φόρτιση.

Πώς να χρησιμοποιήσω τον ρυθμιστή ταχύτητας;

Η σκανδάλη επιτρέπει προοδευτική ρύθμιση της ταχύτητας. Για μικρές βίδες ή ευαίσθητα υλικά, ασκήστε ελαφριά πίεση. Για διάτρηση σε μέταλλο, χρησιμοποιήστε μεγαλύτερη πίεση.

Ποια τρυπάνια είναι συμβατά;

Όλα τα τρυπάνια με κυλινδρικό στέλεχος διαμέτρου μικρότερης ή ίσης με 10 mm είναι συμβατά. Χρησιμοποιήστε τρυπάνια για ξύλο, μέταλλο ή σκυρόδεμα ανάλογα με το υλικό.

Πού να βρω ανταλλακτικά;

Τα ανταλλακτικά (μπαταρία, φορτιστής, τσοκ) είναι διαθέσιμα στον επίσημο ιστότοπο της Black & Decker ή σε εξουσιοδοτημένους μεταπωλητές. Χρησιμοποιήστε τον αριθμό μοντέλου PP360LN για να αναγνωρίσετε τα εξαρτήματα.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ PP360LN BLACK & DECKER

Το κατσαβίδι κρούσης της Black & Decker Pivot Driver™ έχει σχεδιαστεί για εφαρμογές βιδωμάτων. Αυτές οι εφαρμογές συμπεριλαμβάνουν βιδώματα σε στενές τοποθεσίες, όπως κοντά σε άκρες και γωνίες και κοντά σε οροφές και δάπεδα κλπ.Αυτο το εργαλείο προορίζεται μόνο για ερασιτεχνική χρήση.

Οδηγίες ασφαλείας

Γενικές προειδοποιήσεις ασφαλείας για ηλεκτρικά εργαλεία

Προσοχή! Διαβάστε όλες τις προειδοποιήσεις ασφαλείας και όλες τις οδηγίες. Η μη τήρηση των παρακάτω προειδοποιήσεων και οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς.

Αποθηκεύστε όλες τις προειδοποιήσεις και οδηγίες για μελλοντική αναφορά. Ο χαρακτηρισμός "ηλεκτρικό εργαλείο" που χρησιμοποιείται στις παρακάτω προειδοποιητικές υποδείξεις αφορά ή το εργαλείο που συνδέεται στην πρίζα (με καλώδιο) ή το εργαλείο που λειτουργεί με μπαταρία (χωρίς καλώδιο).

1. Ασφάλεια χώρου εργασίας
   a. Διατηρείτε το χώρο που εργάζεστε καθαρό και καλά φωτισμένο. Η αταξία στο χώρο που εργάζεστε και τα σημεία χωρίς καλό φωτισμό μπορεί να οδηγήσουν σε ατυχήματα.
   b. Μη χρησιμοποιείτε τα ηλεκτρικά εργαλεία σε περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, π.χ. παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα ηλεκτρικά εργαλεία μπορεί να δημιουργήσουν σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις.
   c. Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο, κρατάτε τα παιδιά και τα υπόλοιπα άτομα μακριά από το χώρο που εργάζεστε. Σε περίπτωση που άλλα άτομα αποσπάσουν την προσοχή σας μπορεί να χάσετε τον έλεγχο του μηχανήματος.

2. Ασφαλής χρήση του ηλεκτρικού ρεύματος

a. Το φις του καλωδίου του ηλεκτρικού εργαλείου πρέπει να ταιριάζει στην αντίστοιχη πρίζα. Δεν επιτρέπεται με κανένα τρόπο η μετασκευή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις στα γειωμένα ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί τροποποιήσεις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

b. Αποφεύγετε την επαφή του σώματός σας με γειωμένες επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλοριφέρ), κουζίνες και ψυγεία. Όταν το σώμα σας είναι γειωμένο, αυξάνεται ο κίνδυνος ηλεκτροπληξίας.
c. Μην εκθέτετε το ηλεκτρικό εργαλείο στη βροχή ή την υγρασία. Η διείσδυση νερού στο ηλεκτρικό εργαλείο αυξάνει τον κίνδυνο ηλεκτροπληξίας.
d. Μην κακομεταχειρίζεστε το καλώδιο. Μη χρησιμοποιήσετε ποτέ το καλώδιο για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το εργαλείο από την πρίζα. Κρατάτε το καλώδιο μακριά από υψηλές θερμοκρασίες, λάδια, κοφτερές ακμές η κινούμενα εξαρτήματα. Τυχόν χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.
e. Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο σε εξωτερικούς χώρους, να χρησιμοποιείτε πάντοτε προεκτάσεις (μπαλαντέζες) που έχουν εγκριθεί για χρήση σε εξωτερικούς χώρους. Η χρήση προεκτάσεων εγκεκριμένων για εργασία σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.
f. Αν η χρήση του εργαλείου σε μια βρεγμένη περιοχή δεν είναι απόφευκτη, χρησιμοποιήστε μια συσκευή κατάλοιπου ρεύματος (RCD) προστατευόμενης παροχής. Η χρήση μιας RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.
3. Ασφάλεια προσώπων
a. Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο, να είστε προσεκτικοί, να δίνετε προσοχή στην εργασία που κάνετε και να επιστρατεύετε την κοινή λογική. Μη χρησιμοποιείτε το ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.
b. Χρησιμοποιήστε προσωπικό εξοπλισμό τραυματισμού. Να φοράτε πάντα προστατευτικά γυαλιά. Ο προστατευτικός εξοπλισμός όπως μάσκα σκόνης, υποδήματα ασφαλείας κατά το γλίστρημα, σκληρό καπέλο, ή προστασία ακοής για τις κατάλληλες συνθήκες θα μειώσουν τους σωματικούς τραυματισμούς.
c. Να αποφύγετε την εκκίνηση κατά λάθος. Επιβεβαιωθείτε ότι ο διακόπτης είναι στην θέση off πριν συνδέστε την παροχή ρεύματος και/ή τη μπαταρία, πριν πιάστε ή μεταφέρετε το εργαλείο. Η μεταφορά εργαλείων με το δάχτυλο στον διακόπτη ή η ενεργοποίηση εργαλείων με τον διακόπτη στη θέση οη μπορεί να οδηγήσει σε ατυχήματα.

d. Πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία, αφαιρέστε τυχόν εργαλεία ή κλειδιά ρύθμισης. Ενα εργαλείο ή κλειδί συναρμολογημένο στο περιστρεφόμενο εξάρτημα ενός ηλεκτρικού εργαλείου μπορεί να προκαλέσει τραυματισμούς.

e. Μην τεντώνεστε. Φροντίστε πάντοτε να έχετε την κατάλληλη στάση και να διατηρείτε την ισορροπία σας. Αυτό σας επιτρέπει τον καλύτερο έλεγχο του ηλεκτρικού εργαλείου σε περιπτώσεις απροσδόκητων καταστάσεων.

f. Φοράτε κατάλληλη ενδυμασία εργασίας. Μη φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά, τα ενδύματα και τα γάντια σας μακριά από τα κινούμενα εξαρτήματα. Τα φαρδιά ρούχα, τα κοσμήματα και τα μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα εξαρτήματα.

g. Αν προβλέπονται διατάξεις απαγωγής και συλλογής της σκόνης, βεβαιωθείτε ότι είναι συνδεμένες και ότι χρησιμοποιούνται σωστά. Η χρήση της συλλογής της σκόνης μπορεί να μειώσει τους κινδύνους σχετικά με τη σκόνη.

1. Χρήση και συντήρηση του ηλεκτρικού εργαλείου

a. Μην υπερφορτώνετε το ηλεκτρικό εργαλείο. Χρησιμοποιείτε για την εκάστοτε εργασία σας το ηλεκτρικό εργαλείο που προορίζεται γι' αυτήν. Με το κατάλληλο ηλεκτρικό εργαλείο εργάζεσθε καλύτερα και ασφαλέστερα στην ονομαστική περιοχή ισχύος του.

b. Μη χρησιμοποιήσετε ποτέ ένα ηλεκτρικό εργαλείο του οποίου ο διακόπτης λειτουργίας είναι χαλασμένος. Ενα ηλεκτρικό εργαλείο του οποίου η λειτουργία δεν μπορεί να ελεγχθεί με το διακόπτη είναι επικίνδυνο και πρέπει να επισκευαστεί.

c. Αποσυνδέστε το βύσμα από τη πυγή ρεύματος και/ή το συγκρότημα μπαταρίας πριν κάνετε κάποια ρύθμιση, αλλάζετε τα αξεσουάρ, ή αποθηκεύετε τα ηλεκτρικά εργαλεία. Αυτά τα προληττικά μέτρα ασφαλείας μειώνουν τον κίνδυνο να τεθεί το μηχάνημα αθέλητα σε λειτουργία.

d. Να φυλάτε τα ηλεκτρικά εργαλεία που δεν χρησιμοποιείτε μακριά από παιδιά. Μην αφήνετε άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή που δεν έχουν διαβάσει αυτές τις οδηγίες χρήσης να το χρησιμοποιήσουν. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται από άπειρα άτομα.

e. Να συντηρείτε τα ηλεκτρικά εργαλεία. Ελέγξτε εάν τα κινούμενα μέρη είναι σωστά ευθυγραμμισμένα ή αν έχουν μπλοκάρει, εάν έχουν σπάσει κομμάτια και εάν πληρούνται όλες οι υπόλοιπες συνθήκες που ενδεχομένως να επηρεάσουν τη σωστή λειτουργία του εργαλείου. Δώστε τυχόν χαλασμένα εξαρτήματα του ηλεκτρικού εργαλείου για επισκευή πριν το χρησιμοποιήσετε πάλι. Η ανεπαρκής συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία πολλών ατυχημάτων.

f. Διατηρείτε τα κοπτικά εργαλεία κοφτερά και καθαρά. Τα κοπτικά εργαλεία με αιχμηρά κοπτικά άκρα που συντηρούνται σωστά έχουν λιγότερες πιθανότητες να μπλοκάρουν και ελέγχονται ευκολότερα.

g. Να χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα εξαρτήματα και τις μύτες κλπ σύμφωνα με αυτές τις οδηγίες, λαμβάνοντας υπόψη τις καταστάσεις εργασίας και την εργασία προς εκτέλεση. Η χρήση του ηλεκτρικού εργαλείου για άλλες εκτός από τις προβλεπόμενες εργασίες μπορεί να δημιουργήσει επικίνδυνες καταστάσεις.

1. Χρήση και συντήρηση του εργαλείου μπαταρίας

a. Να επαναφορτίζετε τις μπαταρίες μόνο με το φορτιστή που προβλέπει ο κατασκευαστής. Ενας φορτιστής που είναι κατάλληλος για έναν τύπο μπαταρίας μπορεί να προκαλέσει πυρκαγιά όταν χρησιμοποιηθεί για τη φόρτιση κάποιου άλλου τύπου μπαταρίας.

b. Να χρησιμοποιείτε τα ηλεκτρικά εργαλεία μόνο με τις προβλεπόμενες γι' αυτά μπαταρίες. Η χρήση μπαταριών διαφορετικού τύπου μπορεί να οδηγήσει σε τραυματισμούς ή πυρκαγιά.

c. Να φυλάτε τις μπαταρίες που δεν χρησιμοποιείτε μακριά από μεταλλικά αντικείμενα, όπως συνδετήρες χαρτιών, νομίσματα, κλειδιά, καρφιά, βίδες κι άλλα παρόμοια μικροαντικείμενα, τα οποία θα μπορούσαν να γεφυρώσουν τους δυο πόλους. Τυχόν βραχυκύκλωση των πόλων της μπαταρίας μπορεί να προκαλέσει εγκαύματα ή πυρκαγιά.

d. Υπό δυσμενείς συνθήκες λειτουργίας μπορεί να διαρρεύσουν υγρά από τη μπαταρία. Αποφεύγετε κάθε επαφή με μια μη στεγανή μπαταρία. Σε περίπτωση ακούσιας επαφής με τα υγρά, ξεπλύνετε αμέσως με νερό. Εκτός από αυτό, αν τα υγρά διεισδύσουν στα μάτια σας, επισκεφτείτε χωρίς καθυστέρηση ένα γιατρό. Τα διαρρέοντα υγρά των μπαταριών μπορεί να προκαλέσουν ερεθισμούς ή και εγκαύματα.

1. Σέρβις

a. Το σέρβις του ηλεκτρικού σας εργαλείου πρέπει να αναλαμβάνει έμπειρος τεχνικός που θα χρησιμοποιεί μόνο γνήσια ανταλλακτικά. Ετσι εξασφαλίζεται η διατήρηση της ασφάλειας του ηλεκτρικού εργαλείου.

Συμπληρωματικές προειδοποιήσεις ασφαλείας για ηλεκτρικά εργαλεία

Προειδοποίηση! Πρόσθετες προειδοποιήσεις ασφαλείας κατσαβιδιών και μπουλονοκλείδων ροπής.

◆ Πιάνετε το μηχάνημα μόνο από τις μονωμένες επιφάνειές του όταν κατά την εργασία σας υπάρχει κίνδυνος ο σφιγκτήρας να "χτυπήσει" ηλεκτρικές γραμμές ή το ηλεκτρικό καλώδιο του ίδιου του μηχανήματος. Σφιγκτήρες σε επαφή με μια υπό τάση ευρισκόμενη ηλεκτρική γραμμή μπορεί να θέτουν επίσης και τα μεταλλικά τμήματα του μηχανήματος υπό τάση κι έτσι μπορεί να οδηγήσει σε ηλεκτροπληξία.

♦ Να φοράτε ωτασπίδες για τα αυτιά με μπουλονοκλείδων ροπής. Η έκθεση σε θόρυβο μπορεί να προκαλέσει απώλεια ακοής.

- Χρησιμοποιείστε βοηθητικές λαβές που παρέχονται με το εργαλείο. Η απώλεια ελέγχου μπορεί να προκαλέσει σωματικές βλάβες.

- Χρησιμοποιήστε σφιγκτήρες η κάποιο άλλο πρακτικό μέσο για να ασφαλίστε και στηρίξτε το τεμάχιο εργασίας σε μια σταθερή επιφάνεια. Το κράτημα με το χέρι η με το σώμα σας το κάνει ασταθείς και μπορεί να οδηγήσει στο χάσιμο έλεγχου.

- Πριν από την οδήγηση συνδετήρων σε τοίχους, δάπεδα ή ορόφους, εντοπίστε τις θέσεις όπου βρίσκονται καλώδια και σωληνώσεις.

- Auto to εργαλείο δεν προσδιορίζεται για χρήση από άτομα (συμπεριλαμβάνοντας και τα παιδιά) με ελαπωμένες φυσικές, αισθητήριες και ψυχικές δυνατότητες, ή έλλειψη εμπειρίας και γνώσης, εκτός αν υπάρχει επιτήρηση ή οδηγίες για τη χρήση της συσκευής από έναν υπεύθυνο άτομο για την ασφάλεια τους. Τα παιδιά πρέπει να επιτηρηθούν για να βεβαιωθείτε ότι δεν παιζουν με το εργαλείο.

Η ενδεδειγμένη χρησιμοποίηση αναφέρεται σε αυτές τις οδηγίες χρήσεως. Τόσο η χρήση εξαρτημάτων ή προσθηκών όσο και η πραγματοποίηση εργασιών που δεν συνιστώνται στις οδηγίες αυτές εγκυμονεί κίνδυνο τραυματισμού και/η περιουσίας.

Δόνηση

Οι δηλωμένες τιμές εκπομπής δόνησης στον τομέα τεχνικών χαρακτηριστικών και στη δήλωση συμμόρφωσης έχουν μετρηθεί σύμφωνα με μια πρότυπη μέθοδος δοκιμής παρεχόμενη από το EN 60745 και μπορεί να χρησιμοποιηθεί για την σύγκριση ενός εργαλείο με ένα άλλο. Η δηλωμένη τιμή εκπομπής δόνησης μπορεί να χρησιμοποιηθεί επίσης σε μια προκαταρτική εκτίμηση έκθεσης.

Προσοχή! Η τιμή εκπομπής δόνησης κατά τη παρόν χρήση του ηλεκτρικού εργαλείου μπορεί να διαφέρει από τη δηλωμένη τιμή αναλόγως με τον τρόπο που χρησιμοποιείται το εργαλείο. Το επίπεδο δόνησης μπορεί να αυξηθεί πάνω από το δηλωμένο επίπεδο.

Κατά την εκτίμηση έκθεσης στη δόνηση για να αποφασιστούν τα μέτρα ασφαλείας που απαιτούνται από το 2002/44/ΕΚ για την προστασία ατόμων που χρησιμοποιούν τακτικά το εργαλείο, πρέπει να ληφθεί υπόψη μια εκτίμηση έκθεσης δόνησης, οι παρόν καταστάσεις χρήσης και ο τροφός χρήσης εργαλείου, συμπεριλαμβάνοντας όλα τα μερί του κύκλου εργασίας όπως πόσες φορές σβήνεται το εργαλείο και όταν δουλεύει χωρίς φορτίο πρόσθετα πόσες φορές πατιέται η σκανδάλη.

Ετικέτες επάνω στο εργαλείο

Πάνω στο εργαλείο υπάρχουν οι εξής σχηματικές απεικονίσεις:

Προσοχή! Για να μειώσετε τον κίνδυνο τραυματισμού, ο χρήστης πρέπει να διαβάσει το εγχειρίδιο οδηγιών.

Επιπρόσθετες οδηγίες ασφαλείας για μπαταρίες και φορτιστές

Μπαταρίες

◆ Μην επιχειρήσετε ποτέ να την ανοίξετε, για κανένα λόγο.

◆ Μην εκθέτετε την μπαταρία σε νερό.

◆ Μην εκθέτετε την μπαταρία σε θερμότητα.

◆ Mην την αποθηκεύετε σε χώρους όπου η θερμοκρασία μπορεί να υπερβεί τους 40 °C.

◆ Na τη φορτίζετε μόνο σε θερμοκρασία περιβάλλοντος μεταξύ 10 °C και 40 °C.

◆ Η φόρτιση πρέπει να γίνεται μόνο με το φορτιστή που παρέχεται με το εργαλείο.

◆ Σε ό,τι αφορά την απόρριψη των μπαταριών, ακολουθήστε τις οδηγίες που παρατίθενται στην ενότητα «Προστασία του Περιβάλλοντος».

Φορτιστές

- Χρησιμοποιήστε μόνο το φορτιστή της Black & Decker για τη φόρτιση μπαταριών του τύπου που συνοδεύει το εργαλείο σας. Σε άλλες μπαταρίες ενδέχεται να σημειωθεί διάρρηξη, προκαλώντας τραυματισμό και ζημιά.

◆ Μην επιχειρήσετε ποτέ να επαναφορτίσετε μη επαναφορτιζόμενες μπαταρίες.

◆ Αντικαταστήστε αμέσως τα ελαπωματικά καλώδια.

◆ Μην εκθέτετε το φορτιστή σε νερό.

◆ Mην ανοίγετε το φορτιστή.

◆ Μην επιχειρήσετε να διερευνήσετε το εσωτερικό του φορτιστή.

Ο φορτιστής προορίζεται μόνο για χρήση σε εσωτερικούς χώρους.

Διαβάστε τον εγχειρίδιο οδηγιών πριν τη χρήση.

Ασφαλής χρήση του ηλεκτρικού ρεύματος

φορτιστής σας φέρει διπλή μόνωση, επομένως δεν απαιτείται σύρμα γείωσης. Ελέγχετε πάντα αν η τάση τροφοδοσίας αντιστοιχεί σε αυτήν που αναγράφεται στην πινακίδα χαρακτηριστικών. Ποτέ μην επιχειρήσετε να υποκαταστήσετε το φορτιστή με κοινή πρίζα ρεύματος.

- Αν το καλώδιο ρεύματος έχει υποστεί βλάβη, πρέπει να αντικατασταθεί από τον κατασκευαστή η από εξουσιοδοτημένο Κέντρο Επισκευών Black & Decker ώστε να αποφύγετε τους κινδύνους.

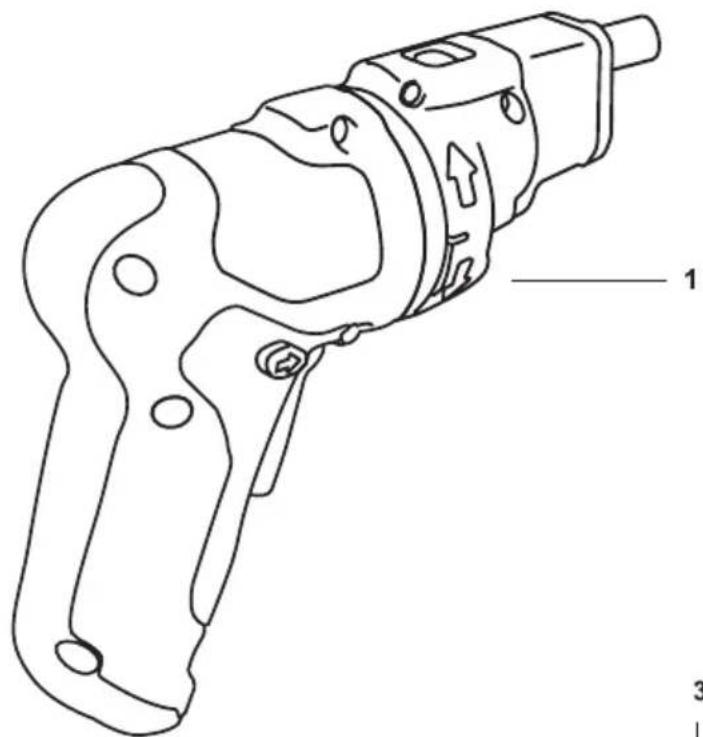

Γενική Επισκόπηση

1. Διακόπτης on/off
2. Συρόμενος διακόπτης εμπρός/πίσω
3. Au x v i a LED
4. Υποδοχή συγκράτησης μύτης
5. Συρόμενο διακόπτη απελευθέρωσης περιστροφής

Eik. A

1. Φορτιστής
2. Βύσμα φορτιστή
3. Υποδοχή για φορτιστή

Συναρμολόγηση

Τοποθέτηση και αφαίρεση μιας μύτης του κατσαβιδιού (εικ. Β)

Το εργαλείο χρησιμοποιεί μύτες κατσαβιδιού με εξαγωνικό στέλεχος 6,35 mm (1/4").

Για να τοποθετήστε μια μύτη, εισάγετε το κορμό της μύτης στην βάση της μύτης (4).
Για να αφαιρέστε μια μύτη, τραβήξτε έξω το κορμό από τη βάση (4).

Χρήση

◆ Πριν από την πρώτη χρήση, η μπαταρία θα πρέπει να φορτιστεί επί τουλάχιστον 14 ώρες.

◆ Η μπαταρία πρέπει να φορτιστεί πριν από την πρώτη χρήση της και σε κάθε περίπτωση που αδυνατεί να αποδώσει επαρκή ισχύ για εργασίες οι οποίες σε άλλη περίπτωση γίνονταν με ευχέρεια. Όταν η μπαταρία φορτίζεται για πρώτη φορά ή μετά από παρατεταμένη αποθήκευση, θα φορτιστεί μόνο κατά το 80%. Μετά από μερικούς κύκλους φόρτισης και αποφόρτισης, η μπαταρία θα αποκτήσει πλήρη χωρητικότητα.
◆ Τοποθετήστε το εργαλείο στη βάση φόρτισης οποτεδήποτε δεν χρησιμοποιείται.

Φόρτιση της μπαταρίας (εικ. Α)

♦ Για να φορτίσετε τη μπαταρία, τοποθετήστε το βύσμα του φορτιστή (7) στην υποδοχή (8).
♦ Βάλτε το φορτιστή (6) στην πρίζα.
◆ Αφήστε το εργαλείο συνδεδεμένο στο φορτιστή για 6-10 ώρες.

Ο φορτιστής μπορεί να βουϊζει και να ζεσταθεί κατά τη φόρτιση. Αυτό είναι φυσιολογικό και δεν είναι ενδεικτικό κάποιου προβλήματος.

Γενικά, η φόρτιση επί 6 ώρες επιτρέπει στο εργαλείο να λειτουργήσει με αποτελεσματικό επίπεδο ενέργειας στις περισσότερες εργασίες. Ωστόσο, ο μεγαλύτερος χρόνος φόρτισης, έως και 10 ώρες, αυξάνει σημαντικά το χρόνο λειτουργίας, ανάλογα με τη μπαταρία και τις συνθήκες φόρτισης.

Προειδοποίηση! Μην φορτίζετε τη μπαταρία σε θερμοκρασίες περιβάλλοντος κάτω από 4 °C ή πάνω από 40 °C. Επιλογή της κατεύθυνσης περιστροφής Για σύσφιξη βιδών, χρησιμοποιείτε την περιστροφή προς τα εμπρός (δεξιόστροφη). Για χαλάρωση βιδών χρησιμοποιείτε την περιστροφή προς τα πίσω (αριστερόστροφη).

Για να επιλέξετε την περιστροφή προς τα εμπρός, πιέστε το συρόμενο διακόπτη εμπρός/πίσω (2) προς τα αριστερά.
Για να επιλέξετε την ανάποδη περιστροφή, πιέστε το συρόμενο διακόπτη (2) εμπρός/πίσω προς τα δεξιά.
♦ Για να ασφαλίσετε το εργαλείο, τοποθετήστε το συρόμενο διακόπτη εμπρός / πίσω στη μεσαία θέση.

Bíδωμα

◆ Επιλέξτε την περιστροφή εμπρός ή πίσω χρησιμοποιώντας το συρόμενο διακόπτη εμπρός / πίσω (2).
♦ Για να θέσετε σε λειτουργία το εργαλείο, πατήστε το διακόπτη on/off (1).
Για να σβήσετε το εργαλείο, αφήστε το διακόπτη ενεργοποίησης/απενεργοποίησης (1).

Ασφάλεια ατράκτου

Αυτό το εργαλείο διαθέτει μια αυτόματη ασφάλεια ατράκτου ώστε να μπορεί να χρησιμοποιηθεί ος κανονικό κατσαβίδι. Χρησιμοποιήστε το εργαλείο με αυτό το τρόπο για να χαλαρώσετε πολύ σφιχτές βίδες ή να σφίξετε καλά βίδες.

Περιστροφή κιβωτίου ταχυτήτων (εικ. C, D & E)

Το εργαλείο έχει ένα περιστρεφόμενο κιβώτιο ταχυτήτων για να διευκολύνει διάφορες εφαρμογές βιδώματος όπως βίδες σε στενές γωνίες και κοντά σε οροφές και δάπεδα. Η βάση μύτης μπορεί να τεθεί στη κεντρική θέση και σε 3 τοποθεσίες εκτός κέντρου: πάνω, αριστερά και δεξιά. Το κιβώτιο ταχυτήτων και η άτρακτος μπορούν να περιστραφούν για την ρύθμιση διάφωρων τοποθεσιών βάσης μύτης.

Για να περιστρέψτε το κιβώτιο ταχυτήτων (9) πατήστε τον συρόμενο διακόπτη απελευθέρωσης περιστροφής (5) εμπρός και στρέψτε το κιβώτιο ταχυτήτων 90° αριστερά ή δεξιά (εικ. C & D). Σημείωση: Το κιβώτιο ταχυτήτων περιστρέφεται μόνο 90° αριστερά και δεξιά. Μην προσπαθήστε να το γυρίσετε περισσότερα.
Για να περιστρέψτε την άτρακτο (10) πατήστε τον συρόμενο διακόπτη απελευθέρωσης περιστροφής (5) προς τα πίσω και στρέψτε την κεφαλή της άτρακτου 180° αριστερά ή δεξιά (εικ. Ε).

Προειδοποίηση! Βεβαιωθείτε ότι το κιβώτιο ταχυτήτων και άτρακτος έχουν κλειδωθεί σε θέση πριν τη χρήση.

Auxvia LED

Η λυχνία LED ενεργοποιείται αυτόματα όταν η σκανδάλη πατιέται. Η λυχνία θα ανάβει όταν η σκανδάλη είναι πατημένη και ο συρόμενος διακόπτης εμπρός / πίσω (2) είναι στη κλειδωμένη θέση (κεντρική θέση).

Συμβουλές για άριστη χρήση

◆ Αφήστε το εργαλείο να λειτουργήσει με το δικό του ρυθμό. Μην το υπερφορτώνετε.
◆ Να χρησιμοποιείτε πάντα τον κατάλληλο τύπο και μέγεθος μύτης κατσαβιδιού.
◆ Αν το σφίξιμο των βιδών παρουσιάζει δυσκολία, απλώστε μικρή ποσότητα υγρού απορρυπαντικού ή σαπουνιού σαν λιπαντικό.
- Χρησιμοποιήστε την αυτόματη ασφάλεια της ατράκτου για να χαλαρώσετε πολύ σφικτές βίδες ή να σφίξετε καλά βίδες.
◆ Το εργαλείο και η μύτη του κατσαβιδιού πρέπει να κρατιούνται πάντα στην ίδια ευθεία με τη βίδα.
Όταν βιδώνετε σε ξύλο, συνιστάται να ανοίγετε πρώτα μια τρύπα-οδηγό με ίδιο βάθος με το μήκος της βίδας. Η τρύπα-οδηγός καθοδηγεί τη βίδα και προλαμβάνει το σκίσιμο ή την παραμόρφωση του ξύλου. Για το κατάλληλο μέγεθος της τρύπας-οδηγού, ανατρέξτε στον πίνακα που ακολουθεί.

♦ Όταν βιδώνετε σε σκληρό ξύλο, ανοίγετε επίσης μια τρύπα για διάκενο με βάθος ίσο με το μισό μήκος της βίδας. Για το κατάλληλο μέγεθος της τρύπας για διάκενο, ανατρέξτε στον πίνακα που ακολουθεί.

Μέγεθος βίδας ο τρύπας-οδηγού ο τρύπας-οδηγού Τρύπα για διάκενο (μαλακό ξύλο) (σκληρό ξύλο)

Ap. 6 (3,5 mm)	2,0 mm	2,5 mm	4 mm
Ap. 8 (4 mm)	3,2 mm	3,5 mm	5,0 mm
Ap. 10 (5 mm)	3,5 mm	4,0 mm	5,7 mm

Εξαρτήματα

Η απόδοση του εργαλείου σας εξαρτάται από τα εξαρτήματα που χρησιμοποιείτε. Τα εξαρτήματα Black & Decker και Piranha είναι σχεδιασμένα σύμφωνα με πρότυπα υψηλής ποιότητας για να βελτιώνουν την απόδοση του εργαλείου σας. Χρησιμοποιώντας τα θα επιτύχετε τη βέλτιστη απόδοση του εργαλείου.

Το εργαλείο χρησιμοποιεί μύτες κατσαβιδιού με εξαγωνικό στέλεχος 6,35 mm (1/4").

Συντήρηση

Αυτό το εργαλείο της Black & Decker έχει σχεδιαστεί έτσι ώστε να λειτουργεί για μεγάλο χρονικό διάστημα με την ελάχιστη δυνατή φροντίδα. Η αδιάλειπτη και κανονική λειτουργία του εξαρτάται από τη φροντίδα του εργαλείου και τον τακτικό καθαρισμό του.

Ο φορτιστής σας δεν απαιτεί καμία συντήρηση εκτός από τον τακτικό καθαρισμό του.

Προειδοποίηση! Πριν εκτελέσετε οποιαδήποτε εργασία συντήρησης στο εργαλείο, αφαιρέστε τη μπαταρία από το εργαλείο. Βγάλτε τον φορτιστή από την πρίζα πριν τον καθαρίσετε.

◆ Καθαρίζετε τακτικά τις οπές εξαερισμού του εργαλείου σας και του φορτιστή με μαλακή βούρτσα ή με στεγνό πανί.
- Να καθαρίζετε τακτικά το περίβλημα της μηχανής χρησιμοποιώντας ένα βρεγμένο πανί. Μη χρησιμοποιείτε στιλβωτικά ή υγρά καθαρισμού που περιέχουν διαλυτικές ουσίες.

Διάθεση εργαλείων και περιβάλλον

Ξεχωριστή συλλογή. Αυτό το προϊόν δεν πρέπει να απορριφθεί με συνηθισμένα σπιτικά απορρίμματα.

Εάν κάποια μέρα διαπιστώσετε ότι το προϊόν σας Black & Decker χρειάζεται αντικατάσταση ή δεν σας χρησιμεύει πλέον, μην το απορρίψετε με τα σπιτικά απορρίμματα. Κάντε αυτό το προϊόν διαθέσιμο για ξεχωριστή συλλογή.

ξεχωριστή συλλογή χρησιμοποιημένων προϊόντων και συσκευασιών επιτρέπει την ανακύκλωση υλικών. Η επανάχρηση ανακυκλωμένων υλικών βοηθάει την προστασία του περιβάλλον και μειώνει την ζήτηση για σπάνια υλικά.

Οι τοπικοί κανονισμοί μπορεί να παρέχουν ξεχωριστή συλλογή ηλεκτρικών προϊόντων από κατοικίες, δημοτικές τοποθεσίες απορριμμάτων ή από τον έμπορα όταν αγοράσατε το καινούργιο προϊόν.

Η Black & Decker δίνει τη δυνατότητα συλλογής και ανακύκλωσης των προϊόντων της που έχουν συμπληρώσει τη διάρκεια ζωής τους. Αν θέλετε να χρησιμοποιήσετε την εν λόγω υπηρεσία, επιστρέψτε το προϊόν σας σε οποιοδήποτε εξουσιοδοτημένο κέντρο επισκευών, όπου θα το παραλάβουν εκ μέρους σας.

Ενημερωθείτε για το πλησιέστερο κέντρο επισκευών της περιοχής σας, επικοινωνώντας με τα γραφεία της Black & Decker στη διεύθυνση που αναγράφεται στο εγχειρίδιο. Επίσης, για να πληροφορηθείτε τα εξουσιοδοτημένα κέντρα επισκευών της Black & Decker και τις λεπτομέρειες και τους αρμόδιους των υπηρεσιών που παρέχονται μετά την πώληση, μπορείτε ανατρέξτε στο Διαδίκτυο στη διεύθυνση: www.2helpU.com

Μπαταρίες

Οι μπαταρίες Black & Decker μπορούν να επαναφορτιστούν πολλές φορές. Όταν πλέον δεν μπορούν να ξαναχρησιμοποιηθούν, απορρίψτε τες με τρόπο κατάλληλο για το περιβάλλον:

◆ Εξαντλήστε πλήρως τη μπαταρία και μετά αφαιρέστε την από το εργαλείο.
- Οι μπαταρίες NiCd, NiMH και Li-Ion είναι ανακυκλώσιμες. Στείλτε τις σε κάποιο εξουσιοδοτημένο κέντρο επισκευών ή στον τοπικό σταθμό ανακύκλωσης.

Τεχνικά χαρακτηριστικά

PP360LN
Táση V	DC 3,6
Taxútna áfóptou kívησηs min	-1 180
Méy. roπή Nm 4
Υποδοχή συγκράτησης μύτης	1/4" (6,35 mm)
Bápoç kg 0,4

Μπαταρία

Táση V 3,6

Túπος μπαταρίας Li-Ion

Ποσοστό AHr 1,1

Φορτιστής

Táση δικτύου V	AC	230
Táση φόρτωσης A 0,1
Χρόνος φόρτισης κατά προσέγγιση h	14 - 16

Στάθμη πίεσης ήχου σύμφωνα με το πρότυπο EN 60745: Πίεση ήχου (L pA ) 67 dB(A), αβεβαιότητα (K) 3 dB(A) Ακουστική ισχύς (L WA ) 78 dB(A), αβεβαιότητα (K) 3 dB(A)

Τιμές συνολικής δόνησης (άθροισμα τριαξονικών ανυσμάτων) αποφασισμένο σύμφωνα με EN 60745: Βίδωμα χωρίς κρούση (α, s) 0,6 m/s², αβεβαιότητα (K) 1,5 m/§

Δήλωση συμμόρφωσης με την Ευρωπαϊκή Κοινότητα

ΟΔΗΓΙΑ ΠΕΡΙ ΜΗΧΑΝΗΜΑΤΩΝ

PP360LN

Η Black & Decker δηλώνει ότι τα προϊόντα αυτά που περιγράφονται στα "τεχνικά χαρακτηριστικά" συμμορφώνονται με: 2006/42/EK, EN 60745-1, EN 60745-2-2

Για περισσότερες πληροφορίες, παρακαλείστε να επικοινωνήσετε με την Black & Decker στην παρακάτω διεύθυνση ή να ανατρέξετε στο πίσω μέρος του εγχειριδίου.

Ο κάτωθι υπογεγραμμένος είναι υπεύθυνος για την κατάρτιση του τεχνικού φακέλου και δηλώνει τα παρόντα εκ μέρους της Black & Decker.

Αντιπρόεδρος παγκόσμιας μηχανικής Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD Ηνωμένο Βασίλειο 18/01/2012

Εγγύηση

Η Black & Decker είναι σίγουρη για την ποιότητα των προϊόντων της και παρέχει σημαντική εγγύηση. Η παρούσα γραπτή εγγύηση αποτελεί πρόσθετο δικαίωμά σας και δεν ζημιώνει τα συνταγματικά σας δικαιώματα. Η εγγύηση ισχύει εντός της επικράτειας των Κρατών Μελών της Ευρωπαϊκής Ενωσης και της Ευρωπαϊκής Ζώνης Ελευθέρων Συναλλαγών.

Σε περίπτωση που κάποιο προϊόν της Black & Decker παρουσιάσει βλάβη εξαιτίας ελαττωματικών υλικών, ποιότητας εργασίας ή έλλειψης συμφωνίας με τις προδιαγραφές εντός 24 μηνών από την ημερομηνία αγοράς, η Black & Decker εγγυάται την αντικατάσταση των ελαττωματικών τμημάτων, την επισκευή προϊόντων που έχουν υποστεί εύλογη φθορά λόγω χρήσης ή την αντικατάσταση των προϊόντων προκειμένου να εξασφαλίσει την ελάχιστη ενόχληση στους πελάτες της, εκτός αν:

◆ Το προϊόν έχει χρησιμοποιηθεί σε εργασιακό, επαγγελματικό περιβάλλον ή αν έχει ενοικιαστεί
♦ Εχει γίνει εσφαλμένη χρήση του προϊόντος ή αν έχει παραμεληθεί
◆ Το προϊόν έχει υποστεί βλάβη από άλλα αντικείμενα, από ουσίες ή λόγω ατυχήματος
♦ Εχει γίνει προσπάθεια επισκευής από μη εξουσιοδοτημένα κέντρα επισκευών ή από προσωπικό που δεν ανήκει στο προσωπικό της Black & Decker
Για να ισχύσει η εγγύηση, πρέπει να υποβάλετε απόδειξη αγοράς στον πωλητή ή το εξουσιοδοτημένο κέντρο επισκευών. Ενημερωθείτε για το πλησιέστερο κέντρο επισκευών της περιοχής σας, επικοινωνώντας με τα γραφεία της Black & Decker στη διεύθυνση που αναγράφεται στο εγχειρίδιο. Επίσης, για να πληροφορηθείτε για τα εξουσιοδοτημένα κέντρα επισκευών της Black & Decker, τις λεπτομέρειες και τους αρμόδιους των υπηρεσιών που παρέχονται μετά την πώληση, μπορείτε να ανατρέξτε στο Διαδίκτυο στη διεύθυνση: www.2helpU.com

Παρακαλούμε να επισκεφτείτε την ιστοσελίδα μας

www.blackanddecker.eu για να καταχωρήσετε το νέο σας προϊόν Black & Decker και για να ενημερώνεστε για τα νέα προϊόντα και τις ειδικές προσφορές.

Περισσότερες πληροφορίες σχετικά με τη μάρκα Black & Decker και τη σειρά προϊόντων μας θα βρείτε στη διεύθυνση www.blackanddecker.eu

BLACK& DECKER®

PP360 - PP360LN

TYP. 1

Μην ξεχάσετε να καταχωρίσετε το προϊόν σας!

www.blackanddecker.gr/productregistration

Καταχωρίστε το προϊόν σας σε σύνδεση στη σελίδα www. blackanddecker.gr/productregistration ή στείλτε το όνομα, επίθετο σας και τον κωδικό πριονωτός στη Black & Decker στη χώρα σας.

België/Belgique Black & Decker (Belgium) N.V. Tel. [phone]

Nieuwlandlaan 7 Fax [phone]

I.Z. Aarschot B156 Tel. [phone]

3200 Aarschot Fax [phone]

Danmark Black & Decker Tel. [phone]Sluseholmen 2-4, 2450 København SV Fax [phone]Internet: www.blackanddecker.dk

DeutschlandBlack & Decker GmbHBlack & Decker GmbHBlack & Decker GmbHBlack & Decker GmbHTel. 06126 21-0Black & Decker Str. 40, D - 65510 Idstein Fax [phone]Ελλάδα Στράβωνος 7 & Λεωφ. Βουλιαγμένης 159 Φαξ 210 8983-570166 74 Γλυφάδα - Αθήνα www.blackanddecker.comEspaña Black & Decker Ibérica, S.C.A. Tel. [phone]Parc de Negocis “Mas Blau” Fax [phone]Edificio Muntadas, c/Bergadá, 1, Of. A608820 El Prat de Llobregat (Barcelona)France Black & Decker (France) S.A.S. Tel. [phone] allée des Hêtres Fax [phone]B.P. 3008469579 Limonest CédexHelvetia ROFO AGTel. 026-6749391Gewerbezone Seeblick Fax [phone] KleinbösingenItalia Black & Decker Italia SrlTel. 039-23871Viale Elvezia 2 Fax [phone] Monza (MI) Numero verde 800-213935Nederland Black & Decker BeneluxTel. [phone]Joulehof 12, 4622 RG Bergen op Zoom Fax [phone]Norge Black&DeckerTlf. 45 25 13 00Postboks 4613, Nydalen Fax [phone] Oslo www.blackanddecker.noÖsterreich Black & Decker Vertriebsges.m.b.H Tel. [phone]Oberlaerstraße 248, A-1230 Wien Fax [phone]Portugal Black & Decker Tel. [phone]Centro de Escritórios de Sintra Avenida Fax [phone]Almirante Gago Coutinho, 132/134,Edificio 142710-418 Sintra2710-418 LisboaSuomi Black & Decker OyPuh. 010 400 430Tekniikantie 12, 02150 Espoo Faksi 0800 411 340Almirante Gago Coutinho, 132/134,Edificio 142710-418 Sintra2710-418 LisboaSverige Black & Decker ABTel. 031-68 60 80Box 94, 431 22 Mölndal Fax [phone]United Kingdom Black & Decker Tel. [phone] Bath Road Fax [phone]Slough, Berkshire SL1 3YDMiddle East & Africa Black & Decker Tel. [phone]P.O.Box - 17164 Fax [phone]Jebel Ali (South Zone), Dubai,UAE
