ESC910 - πατίνι BLAUPUNKT - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Ηλεκτρικό σκούτερ
Μάρκα	Blaupunkt
Μοντέλο	ESC910
Διαστάσεις (Διπλωμένο)	1088 x 461 x 420 mm
Διαστάσεις (Ανοιγμένο)	1176 x 461 x 420 mm
Καθαρό βάρος	15 kg
Μέγιστο φορτίο	120 kg
Ισχύς κινητήρα	350 W
Τύπος μπαταρίας	Αντικαθιστώμενη ιόντων λιθίου
Τάση μπαταρίας	36 V
Χωρητικότητα μπαταρίας	10 Ah
Χρόνος φόρτισης	Περίπου 5 ώρες
Μέγιστη ταχύτητα	25 km/h (3 ρυθμιζόμενες λειτουργίες ταχύτητας)
Αυτονομία	Έως 40 km (ανάλογα με το φορτίο και την επιφάνεια)
Μέγιστη κλίση ανάβασης	15 μοίρες
Μέγεθος τροχού	10 ίντσες (φουσκωτοί με σωλήνες)
Συνιστώμενη πίεση ελαστικών	2,5 bar (250 kPa, 36 PSI)
Φρένα	Πίσω δισκόφρενο, πίσω ποδόφρενο, μπροστά ηλεκτρικό φρένο με E-ABS
Φώτα	Μπροστά και πίσω LED φώτα
Οθόνη	LED οθόνη με ταχύτητα, επίπεδο μπαταρίας, λειτουργία, προειδοποιητικά φώτα
Ειδικά χαρακτηριστικά	Αναδιπλούμενο με ένα κλειδί, cruise control, αντικαθιστώμενη μπαταρία, κουδούνι προειδοποίησης
Είσοδος φορτιστή	110-240 V ~ 50/60 Hz, 2,5 A max
Έξοδος φορτιστή	42 V, 2 A

Συχνές ερωτήσεις - ESC910 BLAUPUNKT

Πώς διπλώνω το σκούτερ Blaupunkt ESC910;

Για να το διπλώσετε, πρώτα γυρίστε τον σφιγκτήρα ασφάλισης αριστερόστροφα. Στη συνέχεια, πατήστε το πλήκτρο της συσκευής αναδίπλωσης προς τα κάτω. Διπλώστε απαλά το τιμόνι προς τα κάτω και αγκιστρώστε το στο άνοιγμα του πίσω φτερού μέχρι να ασφαλίσει.

Πώς αφαιρώ και τοποθετώ την μπαταρία;

Για αφαίρεση: πατήστε το κουμπί κλειδώματος της θήκης μπαταρίας, σύρετε τη θήκη προς τα πάνω και στη συνέχεια τραβήξτε την οριζόντια προς τα έξω. Για τοποθέτηση: τοποθετήστε τη θήκη με την υποδοχή προς τα κάτω, πιέστε την προς τα κάτω μέχρι να ασφαλίσει. Βεβαιωθείτε ότι η κλειδαριά είναι ασφαλής.

Ποια είναι η σωστή πίεση ελαστικών για το ESC910;

Η συνιστώμενη πίεση ελαστικών είναι 2,5 bar (250 kPa ή 36 PSI). Η οδήγηση με χαμηλή πίεση μπορεί να προκαλέσει ζημιά στα ελαστικά και ατυχήματα, τα οποία δεν καλύπτονται από την εγγύηση.

Πόσος χρόνος χρειάζεται για την πλήρη φόρτιση της μπαταρίας;

Ο χρόνος φόρτισης είναι περίπου 5 ώρες. Χρησιμοποιείτε μόνο τον παρεχόμενο φορτιστή και φορτίζετε σε ξηρό περιβάλλον. Το κόκκινο LED γίνεται πράσινο όταν φορτιστεί πλήρως.

Ποιες λειτουργίες ταχύτητας είναι διαθέσιμες και πώς τις επιλέγω;

Πατήστε το πλήκτρο Λειτουργίας για εναλλαγή λειτουργιών: Αρχάριος (χωρίς εμφάνιση 'D'), Κανονική ('D' λευκό), Sport ('D' κόκκινο). Πατήστε δύο φορές γρήγορα για να ενεργοποιήσετε/απενεργοποιήσετε τα μπροστινά και πίσω LED φώτα.

Μπορώ να οδηγήσω το σκούτερ στη βροχή ή σε υγρές συνθήκες;

Αποφύγετε την οδήγηση στη βροχή ή σε υγρές επιφάνειες, καθώς το νερό μπορεί να πλημμυρίσει τον μπροστινό κινητήρα και να προκαλέσει ανεπανόρθωτη ζημιά, η οποία δεν καλύπτεται από την εγγύηση. Επίσης, αποφύγετε λακκούβες βάθους άνω των 5 cm.

Ποιο είναι το μέγιστο όριο βάρους και η συνιστώμενη ηλικία;

Το μέγιστο φορτίο είναι 120 kg. Το σκούτερ προορίζεται για χρήστες ηλικίας 14 ετών και άνω υπό επίβλεψη. Παιδιά κάτω των 14 ετών και άτομα άνω των 60 ετών δεν πρέπει να οδηγούν μόνα τους.

Πώς συντηρώ την μπαταρία για μεγάλη διάρκεια ζωής;

Αποθηκεύστε στους 10°C, αποφύγετε κάτω από -10°C ή πάνω από 35°C. Φορτίστε πριν από την πλήρη αποφόρτιση. Επαναφορτίζετε κάθε 30 ημέρες εάν δεν χρησιμοποιείται. Φορτίστε σε θερμοκρασίες άνω των 0°C.

Ποιες προφυλάξεις ασφαλείας πρέπει να λάβω πριν από την οδήγηση;

Φοράτε πάντα εγκεκριμένο κράνος και προστατευτικά. Ελέγξτε τη φόρτιση της μπαταρίας (πάνω από 25%). Βεβαιωθείτε ότι δεν υπάρχουν χαλαρά εξαρτήματα. Τηρείτε τους τοπικούς κανόνες κυκλοφορίας. Μην οδηγείτε εάν βρίσκεστε υπό την επήρεια ναρκωτικών ή αλκοόλ.

Τι υποδηλώνει η προειδοποιητική λυχνία στην οθόνη;

Η προειδοποιητική λυχνία υποδηλώνει ότι η θερμοκρασία του ελεγκτή είναι πολύ υψηλή. Σταματήστε αμέσως την οδήγηση, απενεργοποιήστε το και περιμένετε να κρυώσει. Η συνεχιζόμενη χρήση μπορεί να προκαλέσει μόνιμη ζημιά που δεν καλύπτεται από την εγγύηση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ESC910 BLAUPUNKT

• Εξοικειωθείτε και συμμορφώνεστε με τον Κώδικα Οδικής Κυκλοφορίας
  • Να φοράτε πάντα ένα εγκεκριμένο κράνος και προστατευτικά αγκώνων, γόνατος και καρπού.
• Ελέγξτε την κατάσταση φόρτισης της μπαταρίας όταν είναι ενεργοποιημένο το σκούτερ. Εάν η φόρτιση της μπαταρίας είναι μικρότερη από 25%, μην οδηγείτε για μεγάλο χρονικό διάστημα.
• Ελέγξτε την εμφάνιση και την κατάσταση του ηλεκτρικού σκούτερ σας.
• Βεβαιωθείτε ότι δεν υπάρχουν τμήματα χαλαρά και ότι δεν υπάρχουν μη φυσιολογικοί θόρυβοι.
  • Ο χρήστης πρέπει να είναι υγιής, ξεκούραστος, νηφάλιος και να μην παίρνει καθόλου ηρεμιστικά ή φάρμακα πριν οδηγήσει.
• Θυμηθείτε ότι είστε. Ψηλότεροι κατά την οδήγηση, οπότε προσέχετε όταν οδηγείτε μέσα από την πόρτα, προσέξτε σημεία, κλαδιά και άλλα ανώτερα εμπόδια για να προστατεύσετε το κεφάλι σας από τραυματισμό.
• Αυτός ο εξοπλισμός μπορεί να χρησίμοποιηθεί από παιδιά ηλικίας 14 ετών και άνω, εφόσον υπάρχει επίβλεψη. Τα άτομα με μειωμένες σωματικές ή πνευματικές ικανότητες, καθώς και άτομα χωρίς προηγούμενη εμπειρία χρήσης αυτού του εξοπλισμού πρέπει να επιβλέπονται και να ενημερώνονται για τους κινδύνους. Το εγχειρίδιο οδηγιών θα πρέπει να χρησιμοποιείται ως σημείο αναφοράς για την ασφαλή χρήση αυτού του εξοπλισμού. Τα παιδιά δεν πρέπει να παιζουν με τον εξοπλισμό. Τα παιδιά που δεν έχουν εξασφαλισμένη επίβλεψη δεν πρέπει να επιτρέπεται να εκτελούν τον καθαρισμό και τη συντήρηση του εξοπλισμού.
  • Πρέπεί να χρησιμοποιούνται μόνο τα εξαρτήματα του πρωτοτύπου, καθώς και τα εξαρτήματα που συνιστώνται από τον κατασκευαστή. Η χρήση εξαρτημάτων που δεν συνιστώνται από τον κατασκευαστή μπορεί να προκαλέσει βλάβη στη συσκευή και μπορεί να καταστήσει τη συσκευή ασφαλή για χρήση.
• Όμετασχηματιστής εναλλασσόμενου ρεύματος πρέπει να είναι συνδεδεμένος σε μια πρίζα με χαρακτηριστικά συμβατά με τις τιμές στην ετικέτα διαβάθμισης.

- Εάν το καλώδιο ή το βύσμα ή ο μετασχηματιστής είναι κατεστραμμένα ή το φις έχει χαλαρή ηλεκτρική πρίζα, μην φορτίζετε τη συσκευή και μην την τροφοδοτείτε από το δίκτυο.

- Αποσυνδέστε το μετασχηματιστή εναλλασσόμενου ρεύματος από την πρίζα όταν δεν χρησιμοποιείται.

- Μην συνδέετε ή αποσυνδέετε τον προσαρμογέα από την πηγή ρεύματος με βρεγμένα χέρια.

Απαγορεύεται πλήρως

- Μην οδηγείτε ένα σκούτερ σε περιοχές απαγορευμένες από την τοπική ή την εθνική νομοθεσία.

- Απαγορεύεται η μετακίνηση σε πλαγιές των οποίων η γωνία κλίσης υπερβαίνει τους 15 βαθμούς, δεν εισέρχονται σε λακκούβες ή δεξαμενές νερού των οποίων το βάθος είναι μεγαλύτερο από 5 εκατοστά.

• Μην οδηγείτε ένα σκούτερ στις σκάλες.

• Δεν επιτρέπεται η οδήγηση σε δρόμους που προορίζονται για αυτοκίνητα, δρόμους ή δρόμους στους οποίους απαγορεύεται να οδηγούν.

- Απαγορεύεται η μετακίνηση πολλών ατόμων στο σκούτερ ή η μεταφορά παιδιών, επίσης σε κατάλληλους ιμάντες μεταφοράς.

- Απαγορεύεται η μετακίνηση στο σκούτερ χωρίς να κρατάτε το τιμόνι.

- Απαγορεύεται στα παιδιά κάτω των 14 ετών ή σε άτομα άνω των 60 ετών να μετακινούνται μόνοι τους στο σκούτερ. Πρέπει να συνοδεύονται από άλλα μέλη της οικογένειας ή φροντιστές. Απαγορεύεται η οδήγηση στο σκούτερ για έγκυες γυναίκες, μεθυσμένους ανθρώπους, άτομα με ψυχικές διαταραχές ή άτομα με ειδικές ανάγκες με περιορισμένες ικανότητες διεύθυνσης.

- Μην οδηγείτε σκούτερ σε επικίνδυνες ή εκρηκτικές θέσεις.

- Μην τηλεφωνείτε κατά την οδήγηση του σκούτερ.

- Αποφύγετε την οδήγηση σε καιρικές συνθήκες, όπως έντονες βροχές, χιόνι, ισχυρός άνεμος και σε παγωμένους, ολισθηρούς ή λασπώδεις δρόμους.

ΠΑΡΑΤΗΡΗΣΕΙΣ ΠΡΙΝ ΞΕΚΙΝΗΣΕΤΕ ΤΗΝ ΟΔΗΓΗΣΗ!

• Το πατίνι διαθέτει ηλεκτρικό κινητήρα τοποθετημένο στην μπροστινή ρόδα. Θα πρέπει να θυμάστε ότι το να οδηγείτε το πατίνι στη βροχή ή σε υγρές επιφάνειες μπορεί να προκαλέσει εισροή νερού και επακόλουθη ζημιά στον κινητήρα. Αυτό το ελάττωμα δεν καλύπτεται από την εγγύηση.

• Η μέγιστη εμβέλεια του πατινιού εξαρτάται από πολλούς διαφορετικούς παράγοντες, όπως: το βάρος του χρήστη, η επιφάνεια στην οποία κινείται το πατίνι, το έδαφος, το στυλ και ο τρόπος οδήγησης, οι ατμοσφαιρικές συνθήκες και η κατάλληλη στάθμη πίεσης αέρα στις ρόδες.

- Πρέπει επίσης να θυμάστε ότι η απόδοση της μπαταρίας μειώνεται με την πάροδο του χρόνου. Αυτή είναι μια φυσική διαδικασία και δεν πρέπει να αντιμετωπίζεται ως δυσλειτουργία.

• Το σκούτερ έχει τροχούς με εσωτερικούς σωλήνες, οι οποίες χάρη στην κατάλληλη πίεση αέρα στα ελαστικά αποσβήνουν τους κραδασμούς κατά την οδήγηση

- Πρέπει να ελέγχετε τακτικά την πίεση των ελαστικών για να εξασφαλίσετε τη βέλτιστη άνεση οδήγησης καθώς και την καλύτερη δυνατή εμβέλεια με μια πλήρως φορτισμένη μπαταρία. Το πατίνι κατέχει πρότυπες βαλβίδες, χάρη στις οποίες είναι δυνατή η άντληση ροδών με τη χρήση γενικώς διαθέσιμων συμπιεστών. Το σετ έρχεται επίσης με έναν προσαρμογέα για τη διευκόλυνση φουσκώματος της μπροστινής ρόδας.

- Απαγορεύεται η οδήγηση του πατινιού με χαμηλή στάθμη πίεσης στα ελαστικά, καθώς αυτό μπορεί να προκαλέσει ατύχημα και μόνιμη ζημιά στο ελαστικό που δεν καλύπτεται από την εγγύηση.

• Η σωστή εύρος πίεσης ελαστικών είναι 2,5 bara (250Kpa, 36PSI).

- Θα πρέπει να ελέγχετε τακτικά το σφίξιμο όλων των βιδωτών συνδέσεων. Αφού εντοπίσετε τυχόν χαλάρωση, αφαιρέστε την αμέσως, σφίγγοντας τις κατάλληλες βίδες. Η παρουσία χαλάρωσης στις βιδωτές συνδέσεις είναι φυσιολογική και δεν καλύπτεται από την εγγύηση.

Εγχειρίδιο οδηγιών

Σας ευχαριστούμε που αγοράσατε το ηλεκτρικό σκούτερ μας BLAUPUNKT ESC910. Διαβάστε αυτό το εγχειρίδιο και κρατήστε το για μελλοντική αναφορά. Οι πληροφορίες που περιέχονται σε αυτό το εγχειρίδιο θα σας βοηθήσουν να εξοικειωθείτε με το τα ακόλουθα θέματα:

• Βασική λειτουργία και εκμάθηση πώς να οδηγείτε σε ηλεκτρικό σκούτερ.
- Ασφάλεια κατά την οδήγηση σε ηλεκτρικό σκούτερ.
• Κατασκευή και συντήρηση ηλεκτρικού σκούτερ.

CE

Η συσκευή συμμορφώνεται με τις απαιτήσεις των ακόλουθων οδηγιών της Ευρωπαϊκής Ένωσης: - Ηλεκτρικός εξοπλισμός χαμηλής τάσης - Οδηγία χαμηλής τάσης (LVD) - Ηλεκτρομαγνητική συμβατότητα (EMC) Το προϊόν φέρει την ένδειξη CE στην πινακίδα τύπου

Αν στη συσκευή εμφανίζεται ένα σύμβολο διαγραμμένου κάδου απορριμμάτων, αυτό σημαίνει ότι καλύπτεται το προϊόν με την Ευρωπαϊκή Οδηγία 2012/19 / ΕΕ. Εξοικειωθείτε με τις απαιτήσεις της τοπικής σας ηλεκτρικής και ηλεκτρονικό σύστημα συλλογής αποβλήτων. Ακολουθήστε τους τοπικούς κανονισμούς. Μην απορρίπτετε αυτό το προϊόν με τα οικιακά απορρίμματα. Η σωστή διάθεση του παλαιού προϊόντος θα αποτρέψει τυχόν αρνητικές επιπτώσεις στην το περιβάλλον και την ανθρώπινη υγεία.

Η συσκευή είναι εξοπλισμένη με μπαταρίες που καλύπτονται από την Ευρωπαϊκή Οδηγία 2006/66 / ΕΚ. Μην απορρίπτετε των μπαταριών με οικιακά απορρίμματα. Ανατρέξτε στους τοπικούς κανονισμούς για τη χωριστή συλλογή του μπαταρίες, δεδομένου ότι η σωστή διάθεσή τους θα αποτρέψει πιθανές αρνητικές συνέπειες για το περιβάλλον και το περιβάλλον ανθρώπινη υγεία. Πληροφορίες σχετικά με την προστασία του περιβάλλοντος Η συσκευασία περιέχει μόνο τα απαραίτητα στοιχεία. Έχουν καταβληθεί όλες οι προσπάθειες για να εξασφαλιστεί ότι τα τρία υλικά συσκευασίας είναι εύκολο να διαχωριστούν: χαρτόνι (κουτί), αφρός πολυστερίνης (εσωτερικός προστασία) και πολυαιθυλένιο (τσάντες, προστατευτικό φύλλο). Η συσκευή κατασκευάζεται από ανακυκλώσιμα υλικά και μπορεί να χρησιμοποιηθεί ξανά μετά την αποσυναρμολόγησή του από μια εξειδικευμένη εταιρεία. Παρατηρώ τοπικούς κανονισμούς για τη διάθεση υλικών συσκευασίας, αποβλήτων μπαταριών και περιττές εξοπλισμός.

Το προϊόν είναι κατασκευασμένο από υψηλής ποιότητας υλικά και εξαρτήματα που μπορούν να ανακυκλωθούν και επαναχρησιμοποιήθηκαν.

Περιεχόμενο συσκευασίας:

• Нлектрикό patívi ESC910 – 1 τεμ.
- Τροφοδοτικό για φόρτιση μπαταρίας – 1 τεμ.
• Οδηγίες χρήσης – 1 τεμ.
• Κλειδί για την εγκατάσταση του τιμονιού – 1 σετ
- Αντάπτορας φουσκώματος τροχών – 1 τεμ.
• Τσάντα για τιμόνι – 1 τεμ.

Κύρια характерιστικά του ηλεκτρικού σκούτερ:

To Blaupunkt ESC910 είναι ένα πρωτοποριακό αναδιπλούμενο ηλεκτρικό σκούτερ. Ο χρήστης μπορεί να παραμείνει στην πλατφόρμα του σκούτερ και να ρυθμίσει την ταχύτητα χρησιμοποιώντας την κατάλληλη λαβή στο τιμόνι.

• Οι εμπρός και πίσω τροχοί είναι συμμετρικοί και ο εμπρός τροχός προσφέρει μεγαλύτερη ασφάλεια για την κινητικότητα. Οι 10" αντλίες αυξάνουν την άνεση οδήγησης
  • Το δισκόφρενο που ενεργοποιείται με χειρολαβή στο τιμόνι και το πίσω φρένο ποδιού και το εμπρός ηλεκτρικό φρένο με το σύστημα Ε-ABS εξασφαλίζουν τη μικρότερη απόσταση φρεναρίσματος και μπορεί να προστατεύσουν καλύτερα τον οδηγό.
• Η συσκευή χρησιμοποιεί μια αντικαταστάσιμη μπαταρία ιόντων λίθίου χωρητικότητας 10Ah, υψηλή ισχύ χωρίς φαινόμενα μνήμης φόρτισης, χωρίς ρύπανση. Το συνολικό βάρος της συσκευής είναι μόνο 15 kg. Ο πτυσσόμενος σχεδιασμός με ένα κλειδί εξασφαλίζει εύκολο χειρισμό και αποθήκευση.

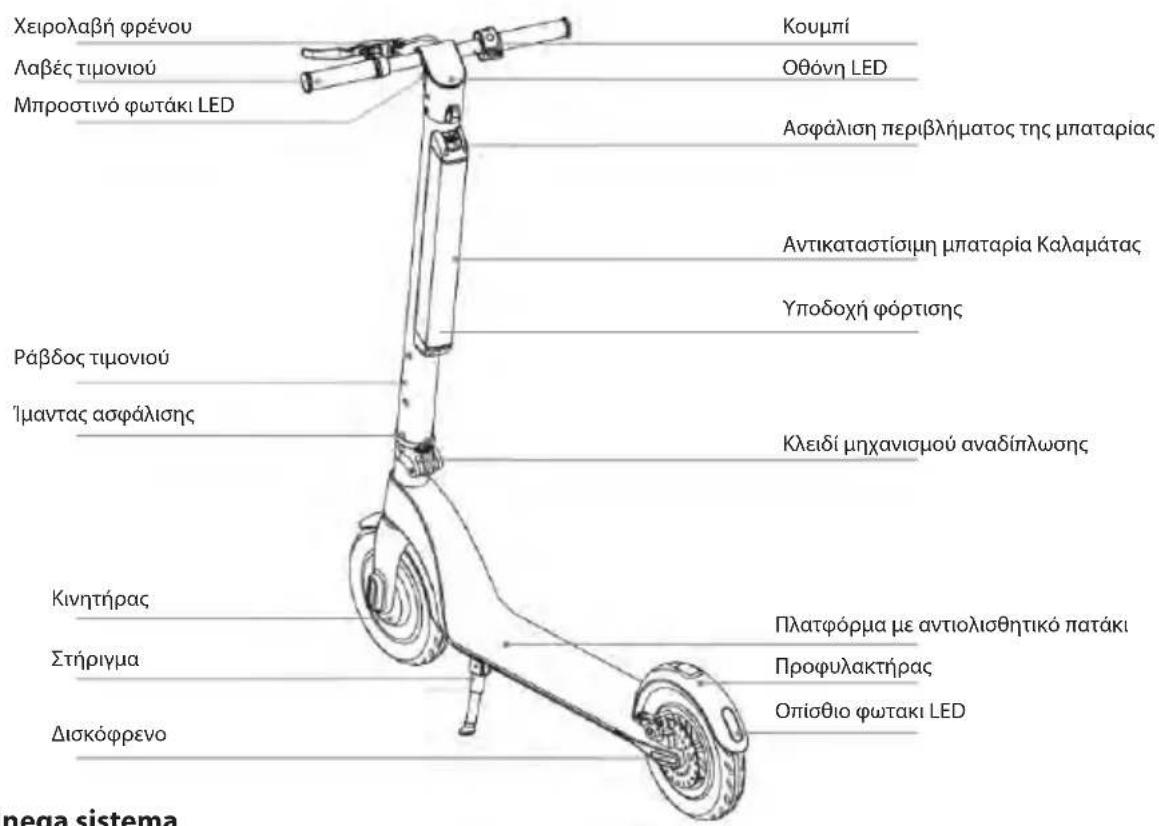

Σχεδιασμός ενός ηλεκτρικού σκούτερ:

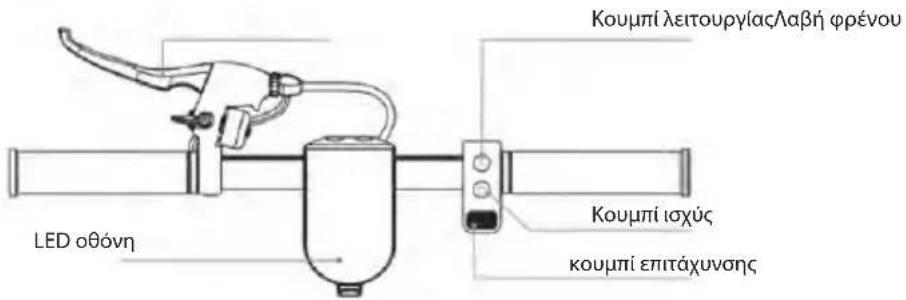

Sestava krmilnega sistema

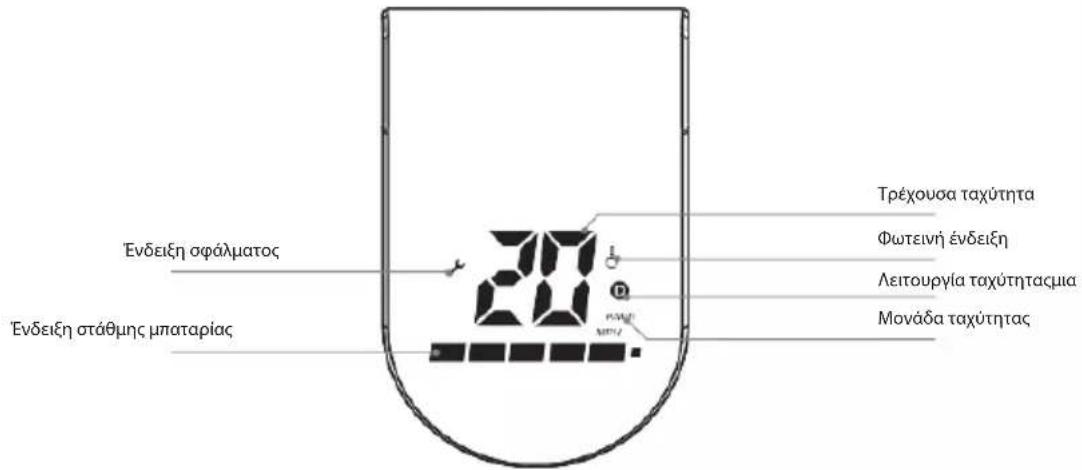

Κατασκευή οθόνης LED

Περιγραφή κουμπιών / λειτουργιών:

1. Κουμπί λειτουργίας: Πατήστε παρατεταμένα το κουμπί λειτουργίας για να ενεργοποιήσετε / απενεργοποιήσετε την συσκευή.
2. Κουμπί επιτάχυνσης: πιέστε το δεξιό κουμπί του επιταχυντή για να ξεκινήσετε την οδήγηση και να επιταχύνετε.

3. Φρένο: κρατήστε τη λαβή του φρένου για να φρενάρετε. Πατήστε ελαφρά το πίσω φτερό για να υποβοηθήσει την πέδηση. (κατά τη διάρκεια της πέδησης αναβοσβήνει η πίσω λυχνία LED)

4. Κουμπί λειτουργίας: πατήστε σύντομα το πλήκτρο λειτουργίας για να επιλέξετε τη λειτουργία ταχύτητας:

a. Λειτουργία αρχαρίων: κανένα εικονίδιο "D" β. Κανονική λειτουργία: το εικονίδιο "D" επισημαίνεται με λευκό χρώμα γ. Αθλητική λειτουργία: το εικονίδιο "D" επισημαίνεται με κόκκινο χρώμα

1. Φωτισμός LED: Πατήστε δύο φορές το πλήκτρο λειτουργίας για να ενεργοποιήσετε τα εμπρός και πίσω φώτα LED. Πατήστε το κουμπί λειτουργίας δύο φορές ξανά για να απενεργοποιήσετε τις λυχνίες LED.

2. Λειτουργία ελέγχου ταχύτητας ταξιδιού: διατηρήστε την τρέχουσα ταχύτητα για περίπου 6 δευτερόλεπτα για να ενεργοποιήσετε τη λειτουργία ελέγχου ταχύτητας ταξιδιού. πατήστε το κουμπί επιτάχυνσης ή πατήστε τη λαβή του φρένου για να απενεργοποιήσετε τη λειτουργία αυτόματου ελέγχου ταχύτητας

3. Φωτεινή ένδειξη: Φωτεινή ένδειξη που υποδεικνύει την πολύ υψηλή θερμοκρασία του ελεγκτή. Όταν εμφανίζεται στην οθόνη, θα πρέπει να σταματήσετε αμέσως την οδήγηση, να σβήσετε το πατίνι και να περιμένετε έως ότου κρυώσει ο ελεγκτής. Η χρήση του πατινιού με ενεργοποιημένη τη φωτεινή ένδειξη μπορεί να προκαλέσει μόνιμη βλάβη στον ελεγκτή. Αυτό η βλάβη δεν καλύπτεται από την εγγύηση.

Αποσυσκευασία

Αφού ανοίξετε το κουτί από χαρτόνι, αφαιρέστε πρώτα το σκούτερ και βεβαιωθείτε ότι όλα τα μέρη είναι πλήρη. Αν οτιδήποτε λείπει, επικοινωνήστε με τον αντιπρόσωπό σας. Ελέγξτε την κατάσταση της συσκευής και την εμφάνισή της για να διασφαλίσετε ότι το σύστημα αναδίπλωσης είναι αρκετά σταθερό και ότι η πλατφόρμα είναι απαλλαγμένη από ρωγμές. Ελέγξτε επίσης ότι το η οθόνη δεν είναι κατεστραμμένη.

Εγκατάσταση

Μετά την αποσυσκευασία και τον έλεγχο της κατάστασης όλων των εξαρτημάτων, μπορείτε να ξεκινήσετε τη συναρμολόγηση του σκούτερ.

Ακολουθήστε την παρακάτω εικόνα:

1. Συναρμολόγηση μετά την αποσυσκευασία από το κουτί

A. Πατήστε το πίσω φτερό για να απελευθερώσετε το κλείδωμα και σηκώστε τη ράβδο διεύθυνσης στην κατακόρυφη θέση.
B. Κλείστε το μηχανισμό αναδίπλωσης ανυψώνοντας το κλειδί στην κορυφή, στερεώστε το κλειδί έναντι αυτοκαθορισμού στρέφοντας τη ζώνη ασφαλείας προς τα δεξιά.
C. Τοποθετήστε το σώμα του φρένου χρησιμοποιώντας ένα εξάγωνο κλειδί Μ6
D. Σφίξτε τη λαβή του τιμονιού (σημειώστε τη φορά σύσφιξης)

2. Αναδίπλωση σκούτερ

A. Γυρίστε το κλείδωμα πλήκτρων προς τα αριστερά.
B. Πιέστε το πλήκτρο μηχανισμού αναδίπλωσης προς τα κάτω.
C. Τραβήξτε προσεκτικά τη ράβδο διεύθυνσης τραβώντας την προς τα κάτω.
D. Φέρτε το άγκιστρο που είναι συνδεδεμένο στο τιμόνι στην οπή στο πίσω φτερό και σπρώξτε το για να κλειδώσετε.

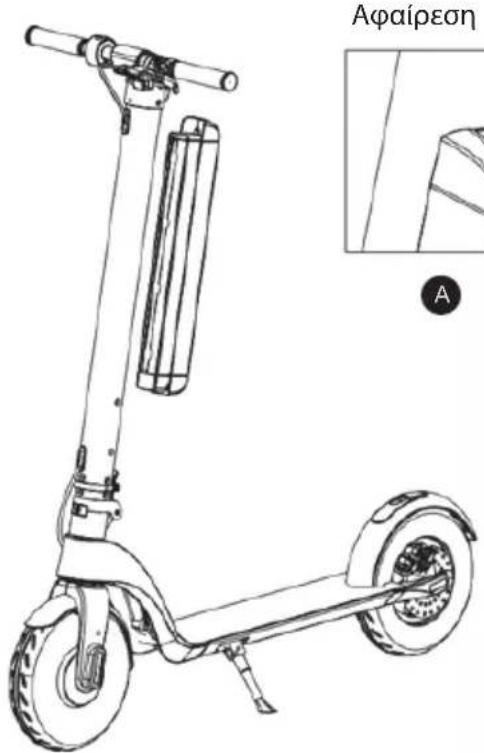

3. Αφαίρεση / εγκατάσταση της μπαταρίας

Αφαίρεση της μπαταρίας:

A. Πατήστε το κουμπί ασφάλισης του περιβλήματος της μπαταρίας.

B. Μετακινήστε προσεκτικά το περίβλημα της μπαταρίας από κάτω προς τα πάνω.

C. Αφού σύρετε την μπαταρία προς τα πάνω, αφαιρέστε την από τη ράβδο του τιμονιού τραβώντας οριζοντίως το περίβλημα της μπαταρίας

Εγκατάσταση της μπαταρίας

A. Τοποθετήστε το περίβλημα της μπαταρίας (με την υποδοχή της σύνδεσης προς τα κάτω) στην οπή της ράβδου του τιμονιού.

B. Πιέστε το περίβλήμα της μπαταρίας προς τα κάτω έως ότου η ασφάλιση του περιβλήματος της μπαταρίας μπει στη θέση της. Βεβαιωθείτε ότι η μπαταρία έχει εγκατασταθεί σωστά και ότι η ασφάλιση στο πάνω μέρος του περιβλήματος έχει κλειδωθεί.

ΠΡΟΣΟΧΗ!

Αφού αφαιρέσετε την μπαταρία, μπορείτε να την φορτίσετε χρησιμοποιώντας τον παρεχόμενο τροφοδοτικό.

Μην φορτίζετε την μπαταρία όταν χειρίζεστε, καθαρίζετε ή διατηρείτε το σκούτερ.

Οδηγός για την ασφαλή οδήγηση

Το περιεχόμενο αυτού του κεφαλαίου είναι πολύ σημαντικό, διαβάστε προσεκτικά και ακολουθείτε όλους τους κανόνες ασφαλείας και

διαδικασίες. Η εταιρεία μας δεν είναι υπεύθυνη για τυχόν ατυχήματα που έχουν ως αποτέλεσμα ιδιοκτησία ή υγεία ζημιές που οφείλονται στην παραβίαση αυτού του ασφαλούς οδηγού οδήγησης. Ένα ηλεκτρικό σκούτερ δεν είναι μόνο ένα διασκεδαστικό εργαλείο, αλλά και ένα μέσο μεταφοράς. Μετά από την κατάλληλη ασφάλεια οι προφυλάξεις κατά την οδήγηση μπορούν να προστατεύσουν εσάς και τους άλλους από ένα ατύχημα. Παρακαλώ σημειώστε ότι χρησιμοποιώντας το σκούτερ στο πεδίο και στους δημόσιους δρόμους μπορεί να οδηγήσει σε συγκρούσεις που προκαλούνται από άλλους χρήστες του δρόμου, ακόμα κι αν εσείς ακολουθήστε όλες τις προφυλάξεις ασφαλείας. Είναι πολύ σημαντικό να διατηρείτε μια επαρκή απόσταση από τους άλλους χρήστες του δρόμου και από άλλα οχήματα.

Οδήγηση του σκούτερ

• Τηρείτε τον κωδικα οδικής κυκλοφορίας κατά την οδήγηση σε ένα σκούτερ. Θα πρέπει να καθοδηγήσετε το σκούτερ προσεκτικά και ήρεμα, δίνοντας προσοχή σε άλλους ανθρώπους και αντικείμενα, προκειμένου να αποφευχθούν συγκρούσεις.

- Βγείτε με ασφάλεια στο σκούτερ σας με ελεγχόμενη ταχύτητα και σε απόσταση από τους πεζούς και άλλα οχήματα. Να είστε έτοιμοι να σταματήσετε ανά πάσα στιγμή. Αποφύγετε την απότομη επιτάχυνση και πέδηση.

- Όταν περπατάτε στο πεζοδρόμιο, σέβεστε τα δικαιώματα των πεζών, αφήστε τους να περάσουν μέσω των ζωνών, και δεν φοβούνται τους περαστικούς, ειδικά τα παιδιά.

• Ρυθμίστε την ταχύτητα του σκούτερ σε άλλους χρήστες της οδού που βρίσκονται σε κυκλοφοριακές περιοχές. Αν θέλετε να ξεπεράσετε έναομάδα πεζών, σιγουρευτείτε ότι έχετε αρκετό χώρο και το κάνετε με ασφάλεια. Κινούμενος σε ένα πλήθος ψηλά η ταχύτητα είναι πολύ επικίνδυνη.

- Μην παρκάρετε το σκούτερ σας σε ένα μέρος που θα κάνει το περπάτημα δύσκολο.

- Όταν οδηγείτε το σκούτερ, θα πρέπει να είστε χαλαροί, να έχετε ελαφρώς λυγισμένα τα γόνατα και το κεφάλι να σηκώνεται.

Σε περίπτωση ξαφνικής επιτάχυνσης ή αιφνίδιας πέδησης κατά την οδήγηση με μεγάλη ταχύτητα, ο οδηγός μπορεί εύκολα να γίνει ασύμμετρος και τελικά να προκαλέσει ατύχημα. Προσπαθήστε να αποφύγετε αυτές τις καταστάσεις.

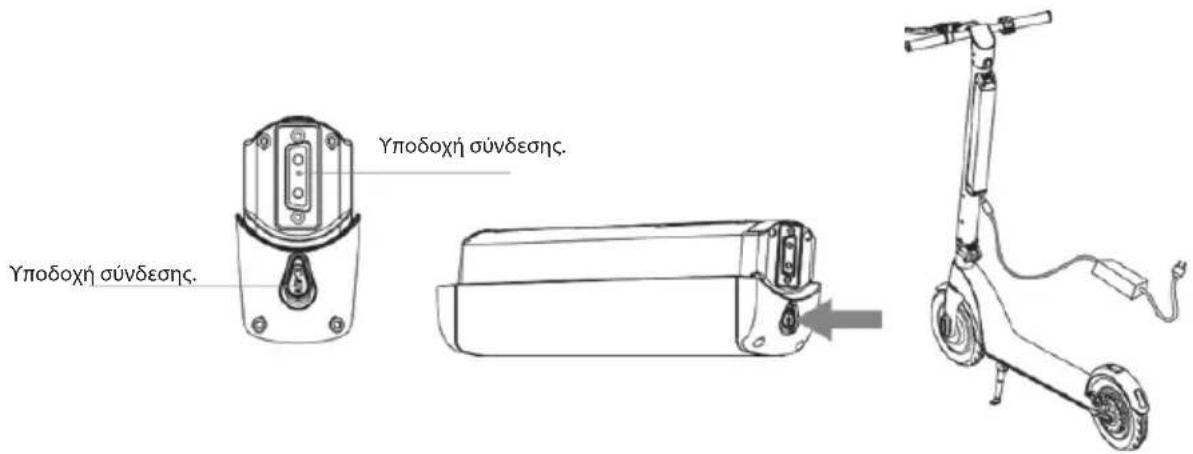

Φόρτιση της μπαταρίας

• Βεβαιωθείτε ότι η πρίζα είναι στεγνή.
- Όταν θέλετε να φορτίσετε τη μπαταρία που είναι εγκαταστημένη στο πατίνι, ανοίξτε το καπάκι της υποδοχής φόρτισης της μπαταρίας που βρίσκεται στο κάτω μέρος του περιβλήματος της μπαταρίας. Όταν η φόρτιση πραγματοποιείται σε αποσυναρμολογημένη μπαταρία, η παροχή ρεύματος συνδέεται στην ίδια υποδοχή.
• Συνδέστε το βύσμα του προσαρμογέα στην πηγή τροφοδοσίας (110 V \~ 240 V, 50 Hz \~ 60 Hz), βεβαιωθείτε ότι είναι πράσινο η λυχνία φόρτισης ανάβει, τοποθετήστε το άλλο βύσμα προσαρμογέα στην υποδοχή φόρτισης του σκούτερ.
- Όταν ανάβει η κόκκινη λυχνία LED στο τροφοδοτικό, η μπαταρία φορτίζεται σωστά, διαφορετικά ελέγξετε όλες τις καλωδιακές συνδέσεις.
- Όταν το κόκκινο φως γίνει πράσινο, η μπαταρία είναι πλήρως φορτισμένη. Αποσυνδέστε το τροφοδοτικό από το πηγή ενέργειας. Η μακρόχρονη φόρτιση μπορεί να μειώσει τη διάρκεια ζωής της μπαταρίας.
- Ακολουθήστε τις οδηγίες για τη φόρτιση της μπαταρίας, αλλιώς θα καταστρέψει την μπαταρία και θα μειωθεί τη διάρκεια ζωής του.
- Ο χρόνος φόρτισης της μπαταρίας του σκούτερ είναι περίπου 5 ώρες. Ο κατασκευαστής δεν μπορεί να εγγυηθεί το ο ίδιος χρόνος φόρτισης και η λειτουργία της μπαταρίας λόγω της φθοράς της.
• Βεβαιωθείτε ότι υπάρχουν καθαρές και ξηρές συνθήκες κατά τη φόρτιση της μπαταρίας.
• Μην φορτίζετε την μπαταρία όταν η πρίζα είναι βρεγμένη.

Πρώτη εκτέλεση

Παρασκευή

• Επιλέξτε την επιθυμητή θέση. Αυτός ο χώρος μπορεί να είναι εσωτερικός ή εξωτερικός, πρέπει να έχει χώρο 10 x 10 μέτρων (περίπου 100 τετραγωνικά μέτρα). Ο χώρος πρέπει να είναι επίπεδος, ούτε υγρός ούτε ολισθηρός, χωρίς εμπόδια, χωρίς οχήματα, παιδιά, κατοικίδια ζώα ή άλλα πράγματα που θα μπορούσαν να αποσπούν την προσοχή σας.
• Διαβάστε προσεκτικά αυτό το εγχειρίδιο, εάν έχετε την ευκαιρία να το κάνετε, για συμβουλές από κάποιον που είναι πιο έμπειροι στην ασφαλή οδήγηση.
  • Φορέστε κράνος και προστατευτικά για να αποφύγετε τυχόν τραυματισμούς. Μετακινήστε το σκούτερ στο κέντρο της περιοχής όπου θα μετακομίσετε και θα εξοικειωθείτε με την περιοχή. Εκκίνηση
  • Πατήστε και κρατήστε πατημένο το κουμπί POWER για 2 δευτερόλεπτα για να ενεργοποιήσετε το σκούτερ. Στη συνέχεια, επιλέξτε μία από τις τρεις λειτουργίες ταχύτητας.
• Βάλτε το ένα πόδι στην πλατφόρμα, το άλλο με το πόδι για να σπρώξετε, βάζοντας το σκούτερ σε κίνηση.
  • Βάλτε το άλλο πόδι στην πλατφόρμα και προσπαθήστε να διατηρήσετε την ισορροπία σας.
  • Με τον αντίχειρα του δεξί σας χεριού, πατήστε το κουμπί επιτάχυνσης, μην οδηγείτε πολύ γρήγορα.
  • Πιέστε τη λαβή φρένου με το αριστερό σας χέρι για να φρενάρετε, πιέστε το πίσω φτερό για να υποβοηθήσει την πέδηση.
• Όταν το σκούτερ κινείται με χαμηλή ταχύτητα ή σταματά εντελώς, μπορείτε να αφήσετε την πλατφόσμα.
  • Για να προειδοποιήσετε άλλους χρήστες στον τόπο όπου μετακινείτε, χρησιμοποιήστε το κουδούνι που είναι εγκατεστημένο στη λαβή του φρένου.

Καθαρισμός και αποθήκευση

• Καθαρίστε το σκούτερ μετά από κάθε πορεία.
• Εάν οι ελαστικές επιφάνειες είναι δύσκολο να καθαριστούν, χρησιμοποιήστε μια οδοντόβουρτσα και οδοντόκρεμα και καθαρίστε τις με ένα μαλακό πανί. Αυτή η μέθοδος μπορεί επίσης να αφαιρέσει μικρές γρατζουνιές.
• Αποθηκεύστε το σκούτερ σε εσωτερικό χώρο, σε δροσερό και στεγνό μέρος. Μην εκθέτετε το σκούτερ σε παρατεταμένο ηλιακό φως.

Κατά τον καθαρισμό, ο υποδοχέας φόρτισης της μπαταρίας πρέπει να είναι καλά κλεισμένος, διαφορετικά ενδέχεται να υποστεί ηλεκτροπληξία και το σκούτερ να καταστραφεί σοβαρά. Μην πλένετε το σκούτερ σας κάτω από πίδακα νερού υψηλής πίεσης ή βυθίζετε το νερό - αυτό μπορεί να προκαλέσει ανεπανόρθωτη βλάβη στη μονάδα.

Συντήρηση της μπαταρίας

Η μπαταρία είναι το πιο σημαντικό μέρος για τη συντήρηση. Για να παρατείνετε τη διάρκεια ζωής του, ακολουθήστε τις παρακάτω οδηγίες:

• Διαβάστε και ακολουθήστε τις σημειώσεις σχετικά με τη σήμανση της μπαταρίας.
- Η καλύτερη θερμοκρασία αποθήκευσης της μπαταρίας είναι 10 βαθμοί. Μην αποθηκεύετε τη μπαταρία σε θερμοκρασίες κάτω από -10 βαθμούς ή πάνω από 35 βαθμούς.
- Εάν η θερμοκρασία περιβάλλοντος είναι χαμηλότερη από 0 βαθμούς, μην φορτίζετε την μπαταρία, μετακινήστε την μπαταρία σε σημείο όπου η θερμοκρασία είναι υψηλότερη από 10 βαθμούς περιμένετε λίγο και αρχίστε να φορτίζετε την μπαταρία.
- Αποθηκεύστε την μπαταρία σε δροσερό και στεγνό μέρος. Ένα πολύ υγρό μέρος μπορεί να προκαλέσει συμπύκνωση μέσα στη μπαταρία, γεγονός που μπορεί να καταστρέψει γρήγορα την μπαταρία.
- Όταν η οθόνη παρουσιάζει χαμηλή στάθμη μπαταρίας, συνδέστε τη μπαταρία στο φορτιστή. Προσπαθήστε να αποτρέψετε την πλήρη αποφορτιση της μπαταρίας. Φροντίστε να φορτίσετε πλήρως την μπαταρία πριν ξεκινήσετε την οδήγηση. Η συχνή φόρτιση δεν θα βλάψει την μπαταρία. Αντίθετα, η μακροπρόθεσμη αποθήκευση μιας μπαταρίας χωρίς μπαταρίες μπορεί να μειώσει τη διάρκεια ζωής της.
- Εάν το πατίνι δεν έχει χρησιμοποιηθεί για 30 ημέρες, η μπαταρία θα πρέπει να φορτιστεί, διαφορετικά υπάρχει πιθανότητα δυσλειτουργίας, η οποία δεν καλύπτεται από την εγγύηση.
• Όταν χρησιμοποιείτε τη συσκευή σε θερμοκρασία δωματίου, η μπαταρία θα διατηρεί τη βέλτιστη απόδοση. Εάν η μπαταρία χρησιμοποιείται σε θερμοκρασία 0 °C, η απόδοσή της θα μειωθεί σημαντικά και σε θερμοκρασία μικρότερη των -10 °C, η μέγιστη απόσταση μπορεί να μειωθεί κατά το ήμισυ ή περισσότερο.

Χαρακτηριστικά και προδιαγραφές:

• Κινητήρας: 350 W
• Μπαταρία: 36 V 10 Ah
• Αφαιρούμενη μπαταρία
• Μένιστη ταχύτητα: 25 km / h (3 ρυθμίσεις ταχύτητας)
- Εύρος: έως 40 χλμ. (Ανάλογα με το φορτίο και τον τύπο της επιφάνειας)
• Μέγιστο φορτίο: 120 kg
• Κλίση του δρόμου: 15 μοίρες
• Λειτουργία ελέγχου ταχύτητας
• Πίσω φρένο: δίσκος, φρένο στήριξης (πόδι)
• Μπροστινό φρένο: ηλεκτρικό φρένο Ε-ABS
• Αντλούνται τροχοί των 10 "
• Μπροστά και πίσω φώτα LED
• Οθόνη LED που δείχνει την ταχύτητα και την κατάσταση φόρτισης της μπαταρίας
• Προειδοποιτικό κουδούνι
• Εύκολος μηχανισμός αναδίπλωσης
• Ρεύμα φόρτισης: 42 V 2 A
• Χρόνος φόρτισης: 5 ώρες
• Διαστάσεις: 1088x461x420/1176 mm mm (διπλωμένο / ξετυλινμένο)
• Καθαρό βάρος: 15 kg

TEXNIKA ΣΤΟΙΧΕΙΑ ΕΦΑΡΜΟΓΗΣ

Τάση εισόδου: 110-240V \~ 50 / 60Hz

Μέγιστη. Ρεύμα εισόδου: 2,5 Α

Τάση εξόδου: 42 V

Μέγιστο ρεύμα εξόδου: 2Α
