ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ YT-17015 Yato

GR YΔΡΑΥΛΙΚΟΣ ΓΡΥΛΟΣ ΜΠΟΥΚΑΛΑ

1. μοχλός βαλβίδα απελευθέρωσης
2. βάση
3. έμβολον ανυψωτήρα
4. στόμιο λαδιού
5. αντλία λαδιού
6. βραχίονας ανυψωτήρα
7. υποδοχή βραχίονα
8. σέλα ανυψωτήρα
9. πώμα στομίου λαδιού

BG

Διαβάστε τις οδηγίες χρήσης

2t 8t 12t 25t

Udźwig

Load

Tragkraft

Груз

Вантаж

Keliamoji galia

Jauda

Zatížitelnost

Nosnost'

Teherbírás

Capacitate portantă

Χρησιμοποιήστε τα γυαλιά προστασίας

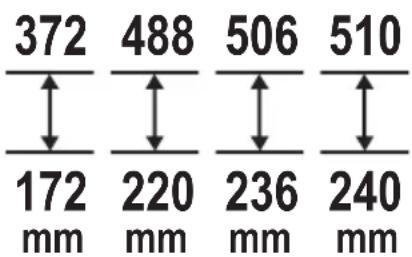

Zakres podnoszenia

Lifting range

Hubbereich

Предел подъема

Рівень підйому

Kélimo diapazonas

Pacelšanas diapazons

Rozsah zdvihání

Okruh zdvihania

Emelési magasság

Spatiul de ridicare

Κατάλογος	Φορτίο [χιλ. kg]	Φάσμα ανύψωσης [mm]	Βάρος [kg]
YT-17015 2 172 - 372 3,8
YT-17025 8 220 - 488 7,4
YT-17045 12 236 - 506 8,5
YT-17075 25 240 - 510 15,1

ΠΕΡΙΓΡΑΦΗ ΠΡΟΪΟΝΤΟΣ

Ο υδραυλικός ανυψωτήρας προορίζεται γα εργασίες όπου απαιτείται η ανύψωση μεγάλων βαρών. Δεν επιτρέπεται να χρησιμοποιείται ως μόνιμο εξάρτημα υποστήριξης. Απαγορεύεται ακόμη μεταφορά συμχωμλενων φορτίον στον ανυψωτήρα. Η κατάλληλη, αξιόπιστη και ασφαλής λειτουργία της συσκευής εξαρτάται από την κατάλληλη χρήση της, τότε:

Πριν αρχίσετε να χρησιμοποιείτε τη συσκευή, πρέπει να διαβάσετε όλες τις οδηγίες χρήσης και να τις φυλάξετε.

Για όλες τις βλάβες και τους τραυματισμούς που υπέστησαν λόγω χρήσης της συσκευής με τον τρόπο ασύμβατο με τους κανόνες ασφαλείας και των προτάσεων που αναφέρονται στις παρούσες οδηγίες χρήσης ο προμηθευτής δεν φέρει καμία ευθύνη. Χρησιμοποιώντας το προϊόν ασύμβατα με τον προορισμό του προκαλείτε απώλεια δικαιωμάτων του χρήστη σχετικά με την εγγύηση και την εγγυητική ευθύνη.

ΠΡΟΤΑΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

Ο ανυψωτήαρς είναι υδραυλική συσκευής που λειτουργεί υπό μεγάλο φορτίο. Κατά τη λειτουργία πρέπει να τηρείτε τους βασικούς κανόνες ασφαλείας.

Πριν αρχίσετε να χρησιμοποιείτε τη συσκευή, πρέπει να διαβάσετε τις οδηγίες χρήσης και να τις φυλάξετε.

Ποτέ μην υπερβείτε τη μέγιστη φέρουσα ικανότητα της συσκευής.

Απαγορεύεται η ανύψωση ανθρώπων ή ζώων με τον ανυψωτήρα.

Ο ανυψωτήρας προορίζεται μόνο για ανύψωση, ή χρήση του με άλλου σκοπούς απαγορεύεται. Πρέπει αν χρησιμοποιήσετε άλλες συσκευές προστασίας (π.χ. τρίποδα) με σκοπό τη υποστήριξη του ανυψωμένου αντικειμένου, πριν αρχίσετε να εργάζεστε μα αυτό. Σε περίπτωση που ανυψώνετε οχήματα πρέπει να μπλοκάρετε ή να ακινητοποιείτε τροχούς και να χρησιμοποιείτε το φρένο χειρός.

Δεν επιτρέπτεται να αφήνετε το ανυψωμένο φορτίο χωρίς εποπτεία. Δεν επιτρέπτεται να παρέχετε πρόσβαση στον τόπο λειτουργία του ανυψωτήρα τα παιδιά και τα πρόσωπα που δεν είναι εκπαιδευμένα στο χειρισμό της συσκευής.

Δεν επιτρέπεται να φοράτε χαλαρή ενδυμασία και κοσμήματα. Πρέπει να μαζέψετε μακριά μαλλιά.

Χρησιμοποιείτε τα μέσα ατομικής προστασίας

Πρέπει να τοποθετείτε τον ανυψωτήρα σε μια ίσα, επίπεδη, σκληρή και σταθερή επιφάνεια.

Πρέπει να τοποθετείτε τον ανυψωτήρα κάτω από την ανυψωνόμενη συσκευή, ώστε το φορτίο υποστηριχτεί στο κεντρικό μέρος της σέλας.

Απολύτως απαγορεύεται ρύθμιση της βαλβίδας ασφαλείας.

Φυλάσσετε τη συσκευή μακριά από τις πηγές θερμότητας και φλόγας γιατί αυτό μπορεί να προκαλέσει βλάβη της συσκευής και να μειώσει τη λειτουργικότητά της.

Πριν από την ανύψωση οποιοδήποτε φορτίου πρέπει να βεβαιωθείτε ότι μετά από την ανύψωσή του ο ανυψωτήρας δεν μετακινείται.

Πριν από ανύψωση οποιουδήποτε βάρους πρέπει να βεβαιωθείτε ότι ο ανυψωτήρας δεν είναι χαλασμένος μα οποιοδήποτε τρόπο. Αν ο ανυψωτήρας απαιτεί οποιαδήποτε επισκευή, πρέπει να την αναθέσετε στον εξουσιοδοτημένο συνεργείο.

Είστε προβλεπτικοί, μην εργάζεστε όταν είστε κουρασμένοι ή υπό τη δράση φαρμάκων.

Μην τροποποιείτε κανένα εξάρτημα του ανυψωτήρα που μπορούν να επηρεάζουν τη συμβατότητα του ανυψωτήρα με το πρότυπο που αναφέρεται στη δήλωση πιστότητας.

Πρέπει να επισκευάζετε το προϊόν μόνο σε συνεργεία εξουσιοδοτημένα σε αυτό όπου χρησιμοποιούνται μόνο τα γνήσια ανταλλακτικά. Αυτό εξασφαλίζει την κατάλληλη ασφάλεια εργασίας.

Η διάρκεια ζωής του ανελκυστήρα έχει καθοριστεί για 4 χρόνια από την ημερομηνία της πρώτης χρήσης του. Μετά από αυτήν την περίοδο, ο ανελκυστήρας πρέπει να επιθεωρείται στο εξουσιοδοτημένο κέντρο σέρβις του κατασκευαστή για περαιτέρω ασφάλεια χρήσης.

Η κατάσταση της σήμανσης πρέπει να ελεγχθεί και ότι η σήμανση παραμένει όπως ήταν στην αρχή.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΚΑΙ ΧΕΙΡΙΣΜΟΣ

Ο ανυψωτήρας προμηθεύεται ως συναρμολογημένο σύστημα και δεν απαιτεί καμία συναρμολόγηση ούτε ρύθμιση.

GR

Πριν αρχίσετε να εργάζεστε με αυτό, με την ξεβιδωμένη βαλβίδα απελευθέρωσης, πρέπει να εκτελέσετε 6 πλήρεις κύκλους άντλησης με σκοπό να εξασφαλίσετε κατάλληλη διάθεση του υδραυλικού λαδιού.

Απαιτείται να ελέγχετε και πιθανώς να βιδώνετε όλες τις κοχλιωτές συνδέσεις πριν από κάθε έναρξη της εργασίας. Έτσι αυξάνετε την ασφάλεια χρήσης και τη διάρκεια ζωής του ανυψωτήρα.

Ανύψωση

Πριν αρχίσετε να ανυψώνετε πρέπει να βεβαιωθείτε ότι ο χειριστής του ανυψωτήρα θα έχει τον ανυψωτήρα και το ανυψωνόμενο φορτίο στο φάσμα της όρασής του όταν εκτελεί οποιαδήποτε κίνηση.

Με τη μεγαλύτερη άκρη του βραχίονα κλείστε το άνοιγμα απελευθέρωσης βιδώνοντάς το έως τη αντίσταση δεξιοστρόφως (II).

Τοποθετήστε το βραχίονα του ανυψωτήρας στην υποδοχή.

Τοποθετήστε τον ανυψωτήρα κάτω από το φορτίο που ανυψώνετε στο σημείο προορισμένο φια χρήση των ανυψωτήρων (π.χ. σε περίπτωση αυτοκινήτων) έτσι, ώστε το φορτίο να υποστηριχτεί κεντρικά στη σέλα του ανυψωτήρα (III).

Όπου αρμόζει στους υδραυλικός ανυψωτήρες με μορφή στήλης μπορείτε να ξεβιδώσετε τη βίδα επέκτασης έως να μπει σε επαφή με τη σέλλα του ανυψωτήρα με το φορτίο που ανυψώνετε.

Μετά από την ανύψωση, προστατέψτε το φορτίο από την πτώση του.

Κατάβαση

Πριν αρχίσετε να κατεβάζετε πρέπει να βεβαιωθείτε ότι το φορτίο που κατεβάζετε δεν θα προκαλέσει τραυματισμούς των χειριστών.

Με μεγαλύτερη άκρη του βραχίονα περιστρέψτε αργά τη βαλβίδα απελεθευρέσωσης αριστεροστρόφα. Δεν επιτρέπεται να ξεβιδώσετε τη βαλβίδα απελευθέρωσης υπερβολικά σε σχέση με αυτό που απαιτείται για αργή κατάβαση του φορτίου.

Υπερβολικό ξεβίδωμα της βαλβίδας μπορεί να προκαλέσει το ξεβίδωμα του περιβλήματος.

Αφού κατεβάσετε το φορτίο εντελώς, αποσυνδέστε το βραχίονα από τον ανυψωτήρα, απομακρύνετε τον ανυψωτήρα από το φορτίο. Σε περίπτωση των υδραυλικών ανυψωτήρων με μορφή στήλης, βιδώστε τη βίδα επέκτασης αν αυτή έχει χρησιμοποιηθεί.

Συντήρηση

Αν ο ανυψωτήρας δεν χρησιμοποιείται, το έμβολον ανυψωτήρα και η σέλλα του βραχίονα πρέπει να είναι στην κάτω θέση τους. Σε περίπτωση των υδραυλικών ανυψωτήρων με μορφή στήλης, ακόμη η βίδα επέκτασης πρέπει να είναι βιδωμένη στο έμβολον ανυψωτήρα. Αυτό προστατεύει από τη διάβρωση της επιφάνεια του εμβόλου.

Πρέπει να φυλάσσετε τον ανυψωτήρα καθαρό, πρέπει να λίπαίνετε τα εξωτερικά κινητά εξαρτήματα του ανυψωτήρα όχι σπανιότερα από κάθε 10 ώρες λειτουργίας.

Εξαερισμός του υδραυλικού συστήματος

Απαιτείται να εκτελέσετε τις παρακάτω ενέργειες σε ειδικό κατάστημα σέρβις.

Από καιρό σε καιρό στο υδραυλικό σύστημα του ανυψωτήρα συγκεντρώνονται οι φυσαλίδες αέρα. Αυτό μπορεί να μειώσει την αποτελεσματικότητα λειτουργία του ανυψωτήρα. Αν υπάρχει αυτή η κατάσταση, πρέπει να εκκενώστε τον αέρα από το υδραυλικό σύστημα του ανυψωτήρα.

Τοποθετήστε τον ανυψωτήρα έτσι, ώστε το έμβολον είναι στην κάθετη θέση. Ανοίξτε τη βαλβίδα απελευεθέρωσης, βγάλτε το πώμα στομίου λαδιού (IV). Στη συνέχεια κινήστε ξαφνικά κάποιες φορές την αντλία του ανυψωτήρα, με σκοπό να εκκενώσετε τον αέρα από το σύστημα προς τα έξω.

Ανοίξτε τη βαλβίδα απελευθέρωσης, βγάλτε το πώμα στομίου λαδιού. Ελέγξτε τη λειτουργία του ανυψωτήρα, όπου αρμόζει επα- valάβετε τη διαδικασία εκκένωση αέρα.

Συμπλήρωση λαδιού, λίπανση

Απαιτείται να εκτελέσετε τις παρακάτω ενέργειες σε ειδικό κατάστημα σέρβις.

Τοποθετήστε τον ανυψωτήρα έτσι, ώστε το έμβολον του ανυψωτήρα είναι στην κάθετη θέση. Κατεβάστε την αντλία και το έμβολον στην κάτω ακραία θέση τους. Βγάλτε το πώμα του στομίου λαδιού (IV).

Γεμίστε με το υδραυλικό λάδι με την τάξη Ιξώδους SAE 10. Απαγορεύεται να χρησιμοποιείται άλλα υγρά με αυτό το σκοπό. Γεμίζετε το λάδι έως την κάτω άκρη του στομίου λαδιού.

Εξαερίστε τον ανυψωτήρα με τον τρόπο «Εξαερισμός του υδραυλικού συστήματος».

Συναρμολογήστε το πώμα του στομίου λαδιού. Ελέγξτε τη δράση του ανυψωτήρα.

Σε τακτικά χρονικά διαστήματα (όχι σπανιότερα από κάθε 10 ώρες εργασίας) λιπάνετε τις αρθρωτές συνδέσεις και άλλα κινητά εξαρτήματα του ανυψωτήρα. Σε περίπτωση των υδραυλικών ανυψωτήρων με μορφή στήλης πρέπει να θυμηθείτε για την περιοδική λίπανση του σπειρώματος της βίδας επέκτασης.

Εξάλειψη σφαλμάτων

Ο ανυψωτήρας κατεβάζει υπό το φορτίο.	Ο ανυψωτήρας δε ανυψώνει το φορτίο.	Ο ανυψωτήρας δε ανυψώνει το φορτίο σε πλήρες ύψος.	Η αντλία πηδάει κατά την ανύψωση	Ο ανυψωτήρας δεν κατεβάσει εντελώς.	Το λάδι εκρέει κάτω από το πώμα.
	X	X	X			Πιθανώς δεν υπάρχει το λάδι στον ανυψωτήρα. Συμπληρώστε το λάδι που λείπει.
	X	X	X	X		Στο υδραυλικό σύστημα υπάρχει αέρας. Εξαερίστε το υδραυλικό σύστημα.
					X	Στον ανυψωτήρα πιθανώς υπάρχει πάρα πολύ λάδι. Αφαιρέστε το υπερβολικό λάδι.
X	X					Πιθανώς οι βαλβίδες δεν κλείνουν. Ανυψώστε το φορτίο πολλές φορές, και στη συνέχεια κατεβάστε το βραχίονα του ανυψωτήρα.
				X		Χαλασμένο ελατήριο επιστροφής. Χωρίς την λίπανση των κινητών εξαρτημάτων. Παραμορφωμένα εξαρτήματα του κινητήριου μηχανισμού του βραχίονα.
X	X					Η βαλβίδα απελευθέρωσης δεν είναι κλειστή εντελώς. Κλείστε τη βαλβίδα απελευθέρωσης.

Διάθεση μεταχειρισμένων εξαρτημάτων του ανυψωτήρα

Πρέπει να παραδώσετε το μεταχειρισμένο λάδι και/ή λιπαντικό σε ένα ειδικό κατάστημα διάθεσης των απορριμμάτων αυτού του τύπου.

Τα μεταχειρισμένα προϊόντα δεν αποτελούν κίνδυνο για το προϊόν και πρέπει να τα παραδώσετε στα καταστήματα επεξεργσίας των απορριμμάτων σιδηρούχων μετάλλων.
