BTS130Z - κατσαβίδι MAKITA - Δωρεάν εγχειρίδιο χρήσης

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BTS130Z MAKITA

GR Ασύρματο κατσαβίδι προώθησης-Λαδιού Οδηγίες χρήσεως

BTS130

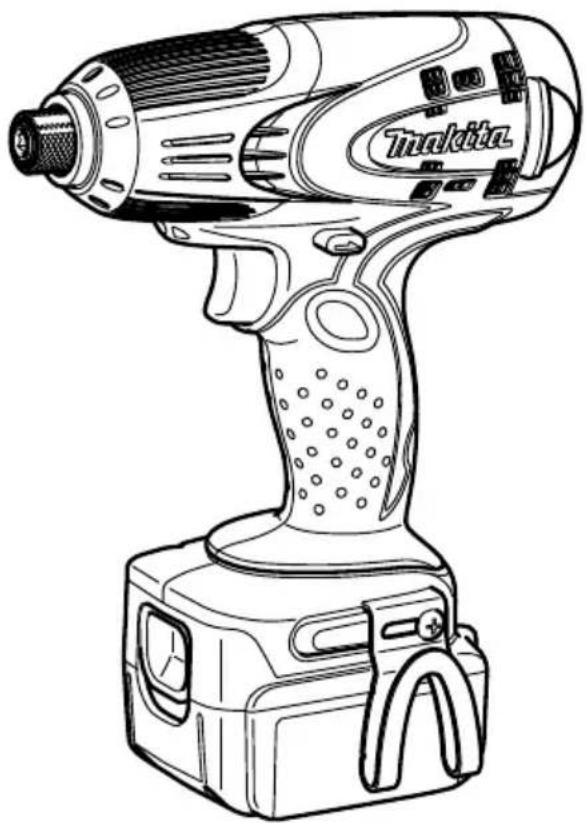

Περιγραφή γενικήσ άποψησ

1	Κασέτα μπαταρίας
2	Κουμπί
3	Κόκκινη ένδειξη
4	Ένδειξη αστεριού
5	Σκανδάλη διακόπτης
6	Λαμπάκι
7	Μοχλός διακόπτηαντιστροφής
8	Α ι χ μ ή
9	Τ σ ὁ κ
10	Τεμάχιο αιχμής

11	Βίδα
12	Γάντζος
13	Αυλάκωση
14	Δίοδοι αέρα
15	Ψυκτική μονάδα ελαίου
16	Κανονικό μπουλόνι
17	Ροπή στερέωσης
18	Σωστή ροπή στερέωσης
19	Χρόνος στερέωσης
20	Μπουλόνι υψηλού εφελκυσμού

21 Σημάδι ορίου

22 Οπίσθιο κάλυμμα

23 Βίδες

24 Ελατήριο

25 Βραχίονας

26 Κοίλο τμήμα

27 Καπάκι των ψηκτρών ἀνθρακα

28 Τρύπα

TEXNIKA XAPAKTHPIΣTIKA

GEB054-1

Μοντέλο		BTS130
Ικανότητες	Μηχανική βίδα Μ4 – Μ8
	Κανονικό μπουλόνι	Μ6 – Μ10
	Μπουλόνι υψηλού εφελκυσμού	Μ6 – Μ8
Ταχύτητα χωρίς φορτίο (min ^-1 )		0 –
Κτύποι ανά λεπτό (min ^-1 )		0 –
Ολικό μήκος		183 χιλ
Βάρος καθαρό		1,7 Χγρ
Καθορισμένο βολτάζ		D.C. 14,4 V

• Λόγω του συνεχιζόμενου προγράμματος έρευνας και ανάπτυξης, οι παρούσες προδιαγραφές υπόκεινται σε αλλαγή χωρίς προειδοποίηση.
  • Τα τεχνικά χαρακτηριστικά και η κασέτα μπαταρίας μπορεί να διαφέρουν από χώρα σε χώρα.
• Βάρος, με κασέτα μπαταρίας, σύμφωνα με τη διαδικασία ΕΡΤΑ 01/2003

ENE033-1

Προοριζόμενη χρήση

Το μηχάνημα προορίζεται για βιδώματα σε ξύλα, μέταλλα και πλαστικά.

GEA010-1

Γενικέσ προειδοποιήσειο ασφαλείασ για το ηλεκτρικό εργαλείο

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ Διαβάστε όλεσ τισ προειδοποιήσεισ ασφαλείασ και όλεσ τισ οδηγίεσ. Η μη τήρηση των προειδοποιήσεων και οδηγιών ενδέχεται να καταλήξει σε ηλεκτροπληξία, πυρκαγιά ή/και σοβαρό τραυματισμό.

Φυλάξτε όλεσ τισ προειδοποιήσεισ και τισ οδηγίεσ για μελλοντική παραπομπή.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΑΣΥΡΜΑΤΟ ΚΡΟΥΣΤΙΚΟ ΒΙΔΟΤΡΥΠΑΝΟ

1. Να κρατάτε το ηλεκτρικό εργαλείο από τισ λαβέσ με μόνωση όταν εκτελείτε εργασίεσ κατά τισ οποίεσ ο σύνδεσμος μπορεί να έρθει σε επαφή με κρυμμένα καλώδια. Αν ο σύνδεσμος έρθει σε επαφή με κάποιο ηλεκτροφόρο καλώδιο, μπορεί τα εκτεθειμένα μεταλλικά μέρη του ηλεκτρικού εργαλείου να γίνουν κι αυτά ηλεκτροφόρα και να προκληθεί ηλεκτροπληξία στο χειριστή.

2. Πάντοτε βεβαιώνεστέ δότι έχετε® σταθερή φάση. Βεβαιώνεστε ότι κανείσ δεν είναι από κάτω όταν χρησιμοποιείτε το μηχάνημα σε υψηλά μέρη.

3. Κρατάτε το μηχάνημα σταθερά.

4. Φοράτε ωτασπίδεσ.

ΦΥΛΑΞΕΤΕ ΑΥΤΕΣ ΤΙΣ ΟΔΗΓΙΕΣ.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

ΜΗΝ επιτρέψετε το βαθμό άνεσησ ή εξοικείωσησ με το προϊόν (λόγω επανειλημμένησ χρήσησ) να αντικαταστήσει την αυστηρή τήρηση των κανόνων ασφαλείασ του παρόντοσ εργαλείου.

ΚΑΚΗ ΧΡΗΣΗ ή αμέλεια να ακολουθήσετε τουσ κανόνεσ ασφάλειασ που διατυπώνονται σ'αυτό το εγχειρίδιο οδηγιών μπορεί να προκαλέσει σοβαρό προσωπικό τραυματισμό.

ENC007-7

ΣΗΜΑΝΤΙΚΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

ΓΙΑ ΚΑΣΕΤΑ ΜΠΑΤΑΡΙΑΣ

1. Πριν χρησιμοποιήσετε την κασέτα μπαταρίασ, διαβάστε όλεσ τισ οδηγίεσ και σημειώσεισ προφύλαξησ (1) στον φορτιστή μπαταρίασ, (2) στην μπαταρία και (3) στο προϊόν που χρησιμοποιεί την μπαταρία.
2. Μην αποσυναρμολογήσετε την κασέτα μπαταρίασ.
3. Εάν ο χρόνοσ λειτουργίασ έχει γίνει υπερβολικά βραχύσ, σταματήστε την λειτουργία αμέσωσ. Αλλοιώσ, μπορεί να έχει ωσ αποτέλεσμα κίνδυνο υπερθέρμανσησ, πιθανά εγκαύματα ή ακόμη και έκρηξη.

4. Εάν ηλεκτρολύτησ μπει στα μάτια σασ, ξεπλύνετέ τα με καθαρό νερό και ζητήστε ιατρική φροντίδα αμέσωσ. Αλλοιώσ, μπορεί να έχει ωσ αποτέλεσμα απώλεια τησ όρασησ σασ.

5. Μη βραχυκυκλώνετε την κασέτα μπαταρίασ:

(1) Μην αγγίζετε τουσ πόλουσ με οτιδήποτε αγώγιμο υλικό.
(2) Αποφεύγετε να αποθηκεύετε την κασέτα μπαταρίασ μέσα σε ένα δοχείο μαζί με άλλα μεταλλικά αντικείμενα όπωσ καρφιά, νομίσματα, κλπ.
(3) Μην εκθέτε την κασέτα μπαταρίασ στο νερό ή στη βροχή.

Ενα βραχυκύκλωμα μπαταρίασ μπορεί να προκαλέσει μεγάλη ροή ρεύματοσ, υπερθέρμανση, πιθανά εγκαύματα ακόμη και σοβαρή βλάβη.

1. Μην αποθηκεύετε το εργαλείο και την κασέτα μπαταρίασ σε τοποθεσίεσ όπου η θερμοκρασία μπορεί να φτάσει ή να ξεπεράσει τουσ 50°C.
2. Μη καίτε την κασέτα μπαταρίασ ακόμη και εάν έχει σοβαρή ζημιά ή είναι εντελώσ φθαρμένη. Η κασέτα μπαταρίασ μπορεί να εκραγεί στην φωτιά.
3. Προσέχετε να μη ρίξετε κάτω ή χτυπήσετε την μπαταρία.
4. Μην χρησιμοποιείτε μπαταρία που έχει υποστεί ζημία.

ΦΥΛΑΞΤΕ ΤΙΣ ΟΔΗΓΙΕΣ ΑΥΤΕΣ.

Συμβουλέσ για διατήρηση μέγιστησ ζωήσ μπαταρίασ

1. Φορτίζετε την κασέτα μπαταρίασ πριν από την πλήρη αποφόρτιση τησ. Πάντοτε σταματάτε την λειτουργία του εργαλείου και φορτίζετε την κασέτα μπαταρίασ όταν παρατηρείτε μειωμένη ισχύ εργαλείου.
2. Ποτέ μην επαναφορτίζετε μιά πλήρωσ φορτισμένη κασέτα μπαταρίασ. Υπερφόρτιση μειώνει την ωφέλιμη ζωή τησ μπαταρίασ.
3. Φορτίζετε την κασέτα μπαταρίασ σε θερμοκρασία δωματίου 10°C – 40°C. Αφήστε μιά θερμή κασέτα μπαταρίασ να κρυώσει πριν την φορτίσετε.
4. Φορτίστε την κασέτα μπαταρίασ μία φορά κάθε έξι μήνεσ εάν δεν τη χρησιμοποιείτε για μεγάλη χρονική περίοδο.

ΠΕΡΙΓΡΑΦΗ ΛΕΙΤΟΥΡΓΙΑΣ

ΠΡΟΣΟΧΗ:

- Πάντοτε βεβαιώνεστε ότι το εργαλείο είναι σβηστό και η κασέτα μπαταρίας έχει αφαιρεθεί πριν ρυθμίσετε ή ελέγξετε κάποια λειτουργία στο εργαλείο.

Τοποθέτηση ή αφαίρεση τησ κασέτασ μπαταρίασ (Εικ. 1)

• Πάντοτε σβήνετε το εργαλείο πριν εγκαταστήσετε ή βγάλετε την κασέτα μπαταρίας.
• Για να αφαιρέσετε την κασέτα μπαταρίας, βγάλτε την από το εργαλείο ενώ σύρετε το κουμπί στο εμπρόσθιο μέρος της κασέτας.

• Για να τοποθετείσετε την κασέτα μπαταρίας, ευθυγραμμίστε την γλώσσα στην κασέτα μπαταρίας με την αυλάκωση στην υποδοχή και τοποθετείστε την. Πάντοτε να την βάζετε πλήρως μέχρι να κλειδώσει, γεγονός που υποδηλώνεται με ένα χαρακτηριστικό ήχο. Εάν μπορείτε να δείτε την κόκκινη ένδειξη στην επάνω πλευρά του κουμπιού, δεν έχει κλειδώσει τελείως. Τοποθετήστε την πλήρως μέχρι να μην μπορείτε να δείτε την κόκκινη ένδειξη. Σε αντίθετη περίπτωση, ίσως πέσει κατά λάθος από το μηχάνημα, τραυματίζοντας εσάς ή κάποιον τριγύρω σας.
- Μη χρησιμοποιείτε δύναμη όταν εγκαταστήσετε την κασέτα μπαταρίας. Εάν η κασέτα δεν γλυστράει μέσα εύκολα, δεν εισάγεται με τον σωστό τρόπο.

Σύστημα προστασίασ μπαταρίασ (μπαταρία ιόντων λιθίου με ένδειξη αστεριού) (Εικ. 2)

Οι μπαταρίες ιόντων λιθίου με ένδειξη αστεριού είναι εξοπλισμένες με σύστημα προστασίας. Αυτό το σύστημα αποκόπτει αυτόματα την ισχύ προς το εργαλείο για την παράταση της ζωής της μπαταρίας. Το εργαλείο σταματάει αυτόματα κατά τη διάρκεια της λειτουργίας εάν το εργαλείο ή/και η μπαταρία βρεθούν κάτω από τις παρακάτω συνθήκες:

- Υπερφόρτωση:

Το εργαλείο λειτουργεί με τρόπο ώστε να αναγκάζεται να καταναλώνει ασυνήθιστα υψηλό ρεύμα.

Σε αυτή την κατάσταση, αφήστε το διακόπτη σκανδάλης και διακόψτε την εφαρμογή που προκαλεί την υπερφόρτωση του εργαλείου. Μετά, τραβήξτε ξανά το διακόπτη σκανδάλης για επανεκκίνηση.

Εάν το εργαλείο δεν ξεκινάει, η μπαταρία έχει υπερθερμανθεί. Σε αυτή την κατάσταση, αφήστε την μπαταρία να ψυχθεί πριν τραβήξετε ξανά το διακόπτη σκανδάλης.

- Χαμηλή τάση μπαταρίας:

Η υπόλοιπη χωρητικότητα μπαταρίας είναι πολύ χαμηλή και το εργαλείο δεν λειτουργεί. Σε αυτή την κατάσταση, αφαιρέστε και επαναφορτίστε την μπαταρία.

Δράση διακόπτη (Εικ. 3)

ΠΡΟΣΟΧΗ:

• Πριν βάλετε την κασέτα μπαταρίας μέσα στο εργαλείο, πάντοτε ελέγχετε να δείτε ότι η σκανδάλη διακόπτης ενεργοποιείται κανονικά και επιστρέφει στην θέση “OFF” όταν ελευθερώνεται.

Για να ξεκινήσετε το εργαλείο, απλώς τραβήχτε την σκανδάλη διακόπτη. Η ταχύτητα του εργαλείου αυξάνει αυξάνοντας την πίεση στην σκανδάλη διακόπτη. Ελευθερώστε την σκανδάλη διακόπτη για να σταματήσει.

Για να ανάψετε το εμπρόσθιο λαμπάκι (Εικ. 4)

ΠΡΟΣΟΧΗ:

- Μη κοιτάζετε το φως ή βλέπετε την πηγή φωτός απευθείας.

Τραβήχτε την σκανδάλη διακόπτη για να ανάψετε το λαμπάκι. Το λαμπάκι συνεχίζει να είναι αναμμένο όσο η σκανδάλη διακόπτης είναι τραβηγμένη.

Το φως σβήνει αυτόματα 10 – 15 δευτερόλεπτα αφού η σκανδάλη διακόπτης ελευθερωθεί.

ΠΑΡΑΤΗΡΗΣΗ:

- Χρησιμοποιείστε ένα στεγνό ύφασμα για να σφουγγίσετε τους ρύπους από τους φακούς του λαμπακιού. Προσέχετε να μη γρατσουνίσετε τους φακούς του, διαφορετικά θα μειωθεί ο φωτισμός.

Δράση διακόπτη αντιστροφήσ (Εικ. 5)

Αυτό το εργαλείο έχει έναν διακόπτη αντιστροφής για να αλλάζει την διεύθυνση περιστροφής. Πιέστε τον μοχλό διακόπτη αντιστροφής από την πλευρά Α για δεξιόστροφη περιστροφή ή από την πλευρά Β για αριστερόστροφη περιστροφή.

Οταν ο μοχλός διακόπτη αντιστροφής είναι στην ουδέτερη θέση, η σκανδάλη διακόπτης δεν μπορεί να τραβηχθεί.

ΠΡΟΣΟΧΗ:

• Πάντοτε ελέγχετε την διεύθυνση περιστροφής πριν από την λειτουργία.
• Χρησιμοποιείτε τον διακόπτη αντιστροφής μόνο αφού το εργαλείο σταματήσει εντελώς. Αλλαγή της διεύθυνσης περιστροφής πριν το εργαλείο σταματήσει μπορεί να κάνει ζημιά στο εργαλείο.
• Όταν δεν λειτουργείτε το εργαλείο, πάντοτε βάζετε τον μοχλό διακόπτη αντιστροφής στην ουδέτερη θέση.

Χαρακτηριστικά ασύρματου κατσαβιδιού ώθησησ ελαιου

Το ασύρματο κατσαβίδι ώθησης ελαίου Μάκιτα είναι ένα κρουστικό εργαλείο που λειτουργεί υδραυλικά χρησιμοποιώντας το ιξώδες του ελαίου για παραγωγή κρούσεων. Επειδή το ιξώδες μεταβάλλεται με την θερμοκρασία, να προσέχετε τα εξής τρία σημεία όταν λειτουργείτε το εργαλείο.

1. Αποφεύγετε την χρήση του εργαλείου κάτω από –5 βαθμούς θερμοκρασίας. Όταν η θερμοκρασία του εργαλείου κατεβαίνει κάτω από αυτούς τους βαθμούς θερμοκρασίας, μπορεί να προκληθεί βλάβη στον κινητήρα του εργαλείου λόγω μικρής ώθησης.
2. Όταν το εργαλείο γίνεται πολύ θερμό, μπορεί να χρειάζεται περισσότερη ώρα για τοποθέτηση βιδών.
3. Το εργαλείο μπορεί να υπερθερμανθεί, προκαλώντας βλάβη ή έγκαυμα χειρός εάν το λειτουργείτε συνεχώς για πολλές ώρες. Αφήστε το εργαλείο να ψυχθεί για περισσότερο από 30 λεπτά πριν αλλάξετε μπαταρίες κατά την διάρκεια μακρόχρονης, συνεχούς εργασίας.

ΣΥΝΑΡΜΟΛΟΓΗΣΗ

ΠΡΟΣΟΧΗ:

- Πάντοτε βεβαιώνεστε ότι το εργαλείο είναι σβηστό και η κασέτα μπαταρίας έχει αφαιρεθεί πριν εκτελέσετε κάποια εργασία στο εργαλείο.

Τοποθέτηση ή αφαίρεση τησ μύτησ βιδώματοσ ή τησ προέκτασησ μύτησ

Na χρησιμοποιείτε μόνον αιχμές που έχουν το τμήμα εισαγωγής που υποδεικνύεται στην εικόνα. (Εικ. 6)

Για εργαλείο με ρηχή οπή αιχμήσ

A = 12 χιλB = 9 χιλ

Na χρησιμοποιείτε αιχμές αυτού του τύπου μόνο. Ακολουθήστε τη διαδικασία (1).(Σημείωση) Δεν απαιτείται τεμάχιο αιχμής.

Για εργαλείο με βαθιά οπή αιχμήσ

A = 17 χιλB = 14 χιλ	Για την τοποθέτηση αιχμών αυτού του τύπου, ακολουθήστε τη διαδικασία (1).
A = 12 χιλB = 9 χιλ	Για την τοποθέτηση αιχμών αυτού του τύπου, ακολουθήστε τη διαδικασία (2).(Σημείωση) Απαιτείται τεμάχιο αιχμής για την τοποθέτηση της αιχμής.

1. Για να τοποθετήσετε την αιχμή, τραβήχτε το τσόκ κατά την διεύθυνση του βέλους και βάλτε την αιχμή μέσα στο τσόκ όσο βαθειά μπορεί να πάει. Μετά ελευθερώστε το τσόκ για να ασφαλίσετε την αιχμή. (Εικ. 7)
2. Για να τοποθετήσετε την αιχμή, τραβήχτε το τσόκ κατά την διεύθυνση του βέλους και βάλτε το τεμάχιο αιχμής και αιχμή μέσα στο τσόκ όσο βαθειά μπορεί να πάει. Το τεμάχιο αιχμής πρέπει να εισαχθεί μέσα στο τσόκ με τη μυτερή άκρη να βλέπει προς τα μέσα. Μετά ελευθερώστε το τσόκ για να ασφαλίσετε την αιχμή. (Εικ. 8)

Για να αφαιρέσετε την αιχμή, τραβήχτε το τσόκ προς την διεύθυνση του βέλους και τραβήχτε το τσόκ σταθερά προς τα έξω.

ΠΑΡΑΤΗΡΗΣΗ:

- Εάν η μύτη δεν έχει εισαχθεί αρκετά βαθειά μέσα στο τσόκ, το τσόκ δεν θα επιστρέψει στην αρχική του θέση και η μύτη δεν θα ασφαλιστεί. Στην περίπτωση αυτή, προσπαθήστε να επανεισάγετε την αιχμή σύμφωνα με τις παραπάνω οδηγίες.

Γάντζοσ (Εικ. 9)

Ο γάντζος είναι βολικός για προσωρινό κρέμασμα του εργαλείου. Μπορεί να τοποθετηθεί σε οποιαδήποτε πλευρά του εργαλείου.

Για να τοποθετήσετε τον γάντζο, βάλτε τον σε μιά αυλάκωση στο περίβλημα του εργαλείου σε οποιαδήποτε πλευρά και μετά ασφαλίστε τον με μιά βίδα. Για να τον αφαιρέσετε, χαλαρώστε την βίδα και μετά αφαιρέστε τον.

ΛΕΙΤΟΥΡΓΙΑ

ΠΡΟΣΟΧΗ:

- Ποτέ μη φράζετε τις διόδους αέρα προς την μεριά του εργαλείου για ψυκτική μονάδα ελαίου και κινητήρα κατά την λειτουργία. Αμέλεια να το κάνετε μπορεί να προκαλέσει στο εργαλείο υπερβολική θέρμανση και ζημιά. (Εικ. 10)

Η σωστή ροπή στερέωσης μπορεί να διαφέρει εξαρτωμένη από το είδος ή μέγεθος της βίδας/μπουλονιού, το υλικό του αντικειμένου εργασίας προς στερέωση, κλπ. Η σχέση μεταξύ ροπής στερέωσης και χρόνου στερέωσης φαινεται στις εικόνες. (Εικ. 11 και 12)

Κρατήστε το εργαλείο σταθερά και βάλτε την άκρη της μύτης βιδώματος στην κεφαλή της βίδας. Εφαρμόστε πίεση προς τα εμπρός στο εργαλείο έτσι ώστε η μύτη να μη ξεφύγει από την βίδα και ανάψτε το εργαλείο για να αρχίσει η εργασία.

ΠΑΡΑΤΗΡΗΣΗ:

• Χρησιμοποιείτε την κατάλληλη μύτη για την κεφαλή βίδας/μπουλονιού που επιθυμείτε να χρησιμοποιήσετε.
• Όταν στερεώνετε μιά M8 βίδα ή μικρότερη, προσεκτικά ρυθμίστε την πίεση στην σκανδάλη διακόπτη έτσι ώστε η σκανδάλη να μη πάθει ζημιά.
• Κρατάτε το εργαλείο διευθυνόμενο ίσια προς την βίδα.
• Εάν σφίξετε την βίδα για μακρύτερο χρονικό διάστημα από αυτό στις εικόνες, η βίδα ή το σημείο αιχμής βιδώματος μπορεί να υποστεί υπέρταση, αποφλοίωση, ζημιά, κλπ. Πριν αρχίσετε την εργασία σας, πάντοτε εκτελείτε μιά δοκιμαστική λειτουργία για να καθορίσετε τον κατάλληλο χρόνο στερέωσης για την βίδα σας.
• Η ροπή στερέωσης διαφέρει σύμφωνα με την αύξηση στην θέρμανση του εργαλείου.
• Οταν βιδώνετε ξυλόβιδες, κάνετε πιλοτικές τρύπες με διάμετρο μικρότερη από τις ξυλόβιδες για να κάνετε το βίδωμα ευκολότερο και να αποφύγετε σχίσιμο του τεμαχίου εργασίας.
  • Η διάμετρος των ξυλόβιδων που είναι μέσα στα όρια ικανότητας του εργαλείου δεν είναι πάντοτε η ίδια και εξαρτάται από το είδος και το υλικό πάνω στο οποίο θα βιθωδεί. Κάνετε δοκιμαστικά βιδώματα με αρκετές βίδες πριν από την πραγματική λειτουργία.

Η ροπή στερέωσης επηρεάζεται από μιά μεγάλη ποικιλία παραγόντων που περιλαμβάνουν και τα ακόλουθα. Μετά την στερέωση, πάντοτε ελέγχετε την ροπή με ένα ροπόκλειδο.

1. Όταν η κασέτα μπαταρίας έχει εκφορτιστεί σχεδόν εντελώς, η τάση θα πέσει και η ροπή στερέωσης θα μειωθεί.
2. Μύτη βιδώματος ή προέκταση μύτης Εάν αμελήσετε να χρησιμοποιήσετε το σωστό μέγεθος μύτης βιδώματος ή προέκτασης μύτης θα προκαλέσει μιά μείωση στην ροπή στερέωσης.
3. Μπουλόνι

- Ακόμη και αν ο συντελεστής ροπής και η κατηγορία μπουλονιού είναι τα ίδια, η σωστή ροπή στερέωσης θα διαφέρει σύμφωνα με την διάμετρο του μπουλονιού.

- Ακόμη και αν οι διάμετροι των μπουλονιών είναι οι ίδιες, η σωστή ροπή στερέωσης θα διαφέρει σύμφωνα με τον συντελεστή ροπής, την κατηγορία του μπουλονιού και το μήκος του μπουλονιού.

1. Ο τρόπος κρατήματος του εργαλείου ή το υλικό της προς στερέωση θέσης βιδώματος θα επηρεάσει την ροπή.
2. Η λειτουργία του εργαλείου σε χαμηλή ταχύτητα θα προκαλέσει μείωση της ροπής στερέωσης.

ΣΥΝΤΗΡΗΣΗ

ΠΡΟΣΟΧΗ:

• Να φροντίζετε πάντα για την απενεργοποίηση του εργαλείου και την αφαίρεση της κασέτας μπαταρίας πριν επιχειρήσετε την εκτέλεση ελέγχου ή συντήρησης, εκτός από την ακόλουθη περίπτωση αντιμετώπισης προβλημάτων που σχετίζονται με τη λυχνία φωτισμού.
• Μην χρησιμοποιείτε ποτέ βενζίνη, πετρελαϊκό αιθέρα, διαλυτικό, αλκοόλη ή παρόμοιες ουσίες. Ενδέχεται να προκληθεί αποχρωματισμός παραμόρφωση ή ρωγμές.

Αντικατάσταση ψηκτρών άνθρακα

Αντικαθιστάτε τις όταν φθαρούν μέχρι το σημάδι ορίου. Κρατάτε τις ψήκτρες άνθρακα καθαρές και ελεύθερες να γλυστρούν στις θήκες. Και οι δύο ψήκτρες άνθρακα πρέπει να αντικαθίστανται ταυτόχρονα. Χρησιμοποιείτε μόνο ταυτόσημες ψήκτρες άνθρακα. (Εικ. 13)

Χρησιμοποιείστε ένα κατσαβίδι για να αφαιρέσετε δύο βίδες και μετά αφαιρέστε το οπίσθιο κάλυμμα.

(Eik. 14)

Σηκώστε το τμήμα βραχίονα του ελατηρίου και μετά τοποθετήστε το στο κοίλο τμήμα του περιβλήματος με ένα κατσαβίδι ευθείας αιχμής με λεπτό άξονα ή κάτι παρόμοιο. (Εικ. 15)

Χρησιμοποιήστε τανάλια για να αφαιρέσετε το καπάκι των ψηκτρών άνθρακα. Βγάλτε τις φθαρμένες ψήκτρες άνθρακα, τοποθετήστε τις καινούργιες και τοποθετήστε ξανά το καπάκι των ψηκτρών άνθρακα. (Εικ. 16)

Βεβαιωθείτε ότι το καπάκι των ψηκτρών άνθρακα εφαρμόζει στις οπές στις θήκες ψηκτρών άνθρακα με ασφάλεια. (Εικ. 17)

Επανατοποθετήστε το οπίσθιο κάλυμμα και σφίγχτε τις δύο βίδες με ασφάλεια.

Για την διατήρηση της ΑΣΦΑΛΕΙΑΣ και ΑΞΙΟΠΙΣΤΙΑΣ του προιόντος, επισκευές, οποιαδήποτε άλλη συντήρηση ή ρύθμιση πρέπει να εκτελούνται από τα Εξουσιοδοτημένα Κέντρα Εξυπηρέτησης της Μάκιτα, με χρήση πάντοτε ανταλλακτικών Μάκιτα.

ΠΡΟΑΙΡΕΤΙΚΑ ΕΞΑΡΤΗΜΑΤΑ

ΠΡΟΣΟΧΗ:

- Αυτά τα ανταλλακτικά ή προσαρτήματα συνιστώνται για χρήση με το εργαλείο σας της Μάκιτα που περιγράφεται στο εγχειρίδιο αυτό. Η χρήση οτιδήποτε άλλων ανταλλακτικών ή προσαρτημάτων μπορεί να παρουσιάσουν κίνδυνο τραυματισμού σε άτομα. Χρησιμοποιείτε τα εξαρτήματα ή προσαρτήματα μόνο για την χρήση που προορίζονται.

Εάν χρειάζεστε βοήθεια ή περισσότερες λεπτομέρειες σε σχέση με αυτά τα ανταλλακτικά, ρωτήστε το τοπικό σας κέντρο εξυπηρέτησης της Μάκιτα.

• Αιχμές βιδώματος
  • Γάντζος
  • Πλαστική θήκη μεταφράς
• Διάφοροι τύποι αυθεντικών μπαταριών και φορτιστών Μάκιτα
• Τεμάχιο αιχμής

ΠΑΡΑΤΗΡΗΣΗ:

- Μερικά στοιχεία στη λίστα μπορεί συμπεριλαμβάνονται στη συσκευασία εργαλείου ως στάνταρ εξαρτήματα. Μπορεί να διαφέρουν ανάλογα με τη χώρα.

ENG905-1

Θόρυβος

Το τυπικό Α επίπεδο μετρημένου θορύβου καθορίζεται σύμφωνα με το EN60745:

Στάθμη πίεσης ήχου (LpA): 79 dB (A)

Αβεβαιότητα (K): 3 dB (A)

Η ένταση ήχου υπο συνθήκες εργασίας μπορεί να μπερβεί τα 80 dB (A).

Φοράτε ωτοασπίδες

ENG900-1

Κραδασμός

Η ολική τιμή δόνησης (άθροισμα τρι-αξονικού διανύσματος) καθορίζεται σύμφωνα με το EN60745:

Είδος εργασίας: Σφίξιμο κρούσης των συνδέσμων μέγιστης απόδοσης του εργαλείου

Εκπομπή δόνησης (a _h ): 17,5 m/s ^2

Αβεβαιότητα (K): 2,0 m/s ^2

ENG901-1

- Η δηλωμένη τιμή εκπομπής κραδασμών έχει μετρηθεί σύμφωνα με την πρότυπη μέθοδο δοκιμής και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με άλλο.

- Η δηλωμένη τιμή εκπομπής κραδασμών μπορεί να χρησιμοποιηθεί και στην προκαταρκτική αξιολόγηση έκθεσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ:

- Η εκπομπή κραδασμών κατά τη χρήση του ηλεκτρικού εργαλείου σε πραγματικές συνθήκες μπορεί να διαφέρει από τη δηλωμένη τιμή εκπομπής ανάλογα με τον τρόπο χρήσης του εργαλείου.

• Φροντίστε να λάβετε τα κατάλληλα μέτρα προστασίας του χειριστή βάσει υπολογισμού της έκθεσης σε πραγματικές συνθήκες χρήσης (λαμβάνοντας υπόψη όλες τις συνιστώσες του κύκλου λειτουργίας όπως τους χρόνους που το εργαλείο είναι εκτός λειτουργίας και όταν βρίσκεται σε αδρανή λειτουργία πέραν του χρόνου ενεργοποίησης).

ENH101-15

να Μόνο για χώρες της Ευρώπης

Δήλωση Συμμόρφωσης ΕΚ

Η Makita Corporation, ως ο υπεύθυνος κατασκευαστής, δηλώνει ότι το/τα ακόλουθο(α) μηχάνημα(τα) της Μάκιτα:

Χαρακτηρισμός μηχανήματος:

Ασύρματο κατσαβίδι προώθησης-Λαδιού

Αρ. μοντέλου/ Τύπος: BTS130

είναι εν σειρά παραγωγή και

συμμορφώνονται με τις ακόλουθες Ευρωπαϊκές Οδηγίες:

2006/42/EK

και κατασκευάζονται σύμφωνα με τα ακόλουθα πρότυπα ή έγγραφα τυποποίησης:

EN60745

Η τεχνική τεκμηρίωση φυλάσσεται από τον εξουσιοδοτημένο εκπρόσωπό μας στην Ευρώπη, δηλαδή τη:

Makita International Europe Ltd.

Tom oya su Kato Διευθυντής

Makita Corporation
