ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ EKOMB22AAV1H DAIKIN

Οδηγίες εγκατάστασης

English

Deutsch

Français

Nederlands

Italiano

Polski

Português

Ελληνικά

1 TABLE OF CONTENTS

ΠΙΝΑΚΑΣ ΠΕΡΙΕΧΟΜΕΝΩΝ

1 Οδηγίες ασφάλειας 5

2 Περιγραφή μονάδας 6

2.1 Γενικά 6
2.2 Λειτουργία......6
2.3 Kataστάσεις λειτουργίας 6
2.4 Διασύνδεση PC....8
2.5 Προγράμματα ελέγχου 8

3 Βασικά τμήματα 9

3.1 Παρελκόμενα....10

4 Εγκατάσταση 11

4.1 Μετρήσεις εγκατάστασης....11
4.2 Χώρος εγκατάστασης....13
4.3 Συναρμολόγηση 14

5 Σύνδεση 16

5.1 Σύνδεση εγκατάστασης ΚΗ 16
5.2 Σύνδεση εγκατάστασης DHW 19
5.3 Ηλεκτρική σύνδεση 20
5.4 Σύνδεση θερμοστάτη χώρου 21
5.5 Σύνδεση αερίου....22
5.6 Σωλήνας καπναερίων και τροφοδοσίας αέρα 23
5.7 Συστήματα εξάδου 24
5.8 Υλικό καπναγωγού....25
5.9 Σύνδεση σε σύστημα καπναγωγού χωρίς είσοδο αέρα (B23, B33)......27
5.10 Σύνδεση σε στεγανοποιημένο σύστημα καπναγωγού. 28

6 Αρχική εκκίνηση μονάδας και εγκατάστασης 37

6.1 Πλήρωση και εξαέρωση μονάδας και εγκατάσταση....37
6.2 Αρχική εκκίνηση μονάδας 38
6.3 Απενεργοποίηση μονάδας 39

7 Ρύθμιση και προσαρμογή 40

7.1 Άμεσα μέσω πίνακα ελέγχου 40
7.2 Ρυθμίσεις παραμέτρου μέσω κωδικού σέρβις......42
7.3 Ρύθμιση μέγιστης ισχύος CH....44
7.4 Ρύθμιση ρυθμιστικής αντλίας 44
7.5 Ρύθμιση αντιστάθμισης 44
7.6 Μετατροπή σε διαφορετικό τύπο αερίου....45
7.7 Ρύθμισή αερίου/αέρα 45
7.8 Ρύθμιση αερίου/αέρα....47

8 Δυσλειτουργίες 49

8.1 Εμφάνιση τελευταίας δυσλειτουργίας......49
8.2 Κωδικοί δυσλειτουργίας....49
8.3 Λοιπά σφάλματα 50

9 Συντήρηση 53

10 Τεχνικές προδιαγραφές 55

10.1 Τεχνικό δελτίο προϊόντος σύμφωνα με CELEX-32013R0811 56

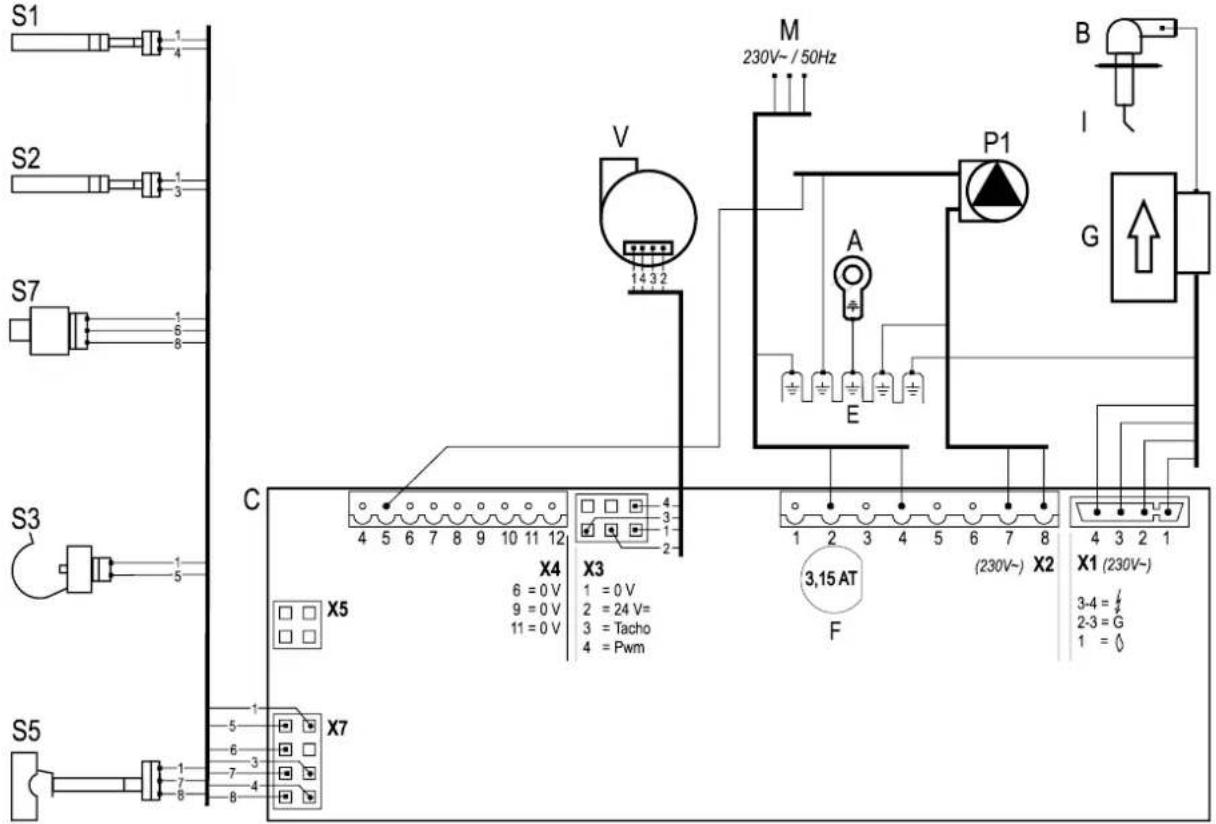

10.2 Σχεδιάγραμμα ηλεκτρικής συνδεσμολογίας ΕΚΟΜΒ22ΑΑV1Η, ΕΚΟΜΒ28ΑΑV1Η & ΕΚΟΜΒ33ΑΑV1Η....57
10.3 Αντιστάσεις NTC 57

11 Όροι εγγύησης 58

Με επιφύλαξη παντός δικαιώματος.

Οι παρεχόμενες πληροφορίες αναφέρονται στο προϊόν σε στάνταρτ έκδοση. Συνεπώς, η Daikin Europe NV δεν μπορεί να θεωρηθεί υπεύθυνη για βλάβες που προκύπτουν από προδιαγραφές προϊόντος, οι οποίες διαφέρουν από αυτές της στάνταρτ έκδοσης. Οι διαθέσιμες πληροφορίες έχουν συγκεντρωθεί με τη μεγαλύτερη δυνατή προσοχή, ωστόσο η Daikin Europe NV δεν μπορεί να θεωρηθεί υπεύθυνη για σφάλματα στις πληροφορίες ή για τις όποιες συνέπειες αυτών των σφαλμάτων. Η Daikin Europe NV δεν μπορεί να θεωρηθεί υπεύθυνη για όποιες βλάβες που προκύπτουν από την εργασία που έχει εκτελεστεί από τρίτους.

Υπόκειται σε καθεστώς αλλαγής.

Οι παρούσες οδηγίες εγκατάστασης

Με αυτές τις οδηγίες εγκατάστασης μπορείτε να συναρμολογήσετε, εγκαταστήσετε και συντηρήσετε τη μονάδα με ασφάλεια. Ακολουθήστε πιστά τις οδηγίες.

Εάν υπάρχουν αμφιβολίες, επικοινωνήστε με τον κατασκευαστή.

Κρατήστε τις οδηγίες εγκατάστασης κοντά στη μονάδα.

Συντμήσεις και όροι

Περιγραφή	Αναφέρεται ως
Daikin EKOMB22AAV1H, EKOMB28AAV1H, EKOMB33AAV1H	Μονάδα
Μονάδα με σωληνώσεις για κεντρική θέρμανση	Εγκατάσταση CH
Σύστημα με σωλήνες για ζεστό νερό οικιακής χρήσης	Εγκατάσταση DHW

Σύμβολα

Σε αυτό το εγχειρίδιο χρησιμοποιούνται τα παρακάτω σύμβολα:

ΠΡΟΣΟΧΗ

Διαδικασίες, οι οποίες (εφόσον δεν εκτελεστούν με την απαραίτητη προσοχή) μπορεί να προκαλέσουν βλάβη στο προϊόν, στον περιβάλλοντα χώρο και στο περιβάλλον, ή τραυματισμό.

ΣΗΜΑΝΤΙΚΟ

Διαδικασίες ή/και οδηγίες, οι οποίες, εφόσον δεν τηρηθούν, θα επηρεάσουν αρνητικά τη λειτουργία της μονάδας.

Σέρβις και τεχνική υποστήριξη για τον τεχνικό εγκατάστασης

Για πληροφορίες σχετικά με συγκεκριμένες ρυθμίσεις, την εγκατάσταση, τη συντήρηση και τις εργασίες επισκευής ως τεχνικός εγκατάστασης, επικοινωνήστε με:τον τοπικό αντιπρόσωπο της Daikin.

Αναγνώριση προϊόντος

Μπορείτε να βρείτε τις λεπτομέρειες της μονάδας στην πλακέτα τύπου στο κάτω μέρος της μονάδας. Η ετικέτα του λέβητα, εκτός από τα στοιχεία του κατασκευαστή και τα χαρακτηριστικά του λέβητα (τύπος και μοντέλο), περιλαμβάνει και τις παρακάτω πληροφορίες

*****-yymm*****	Κωδικός προϊόντος και σειριακός αριθμός. YY=έτος παραγωγήςmm=μήνας παραγωγής
PIN	Αριθμός αναγνώρισης προϊόντος
	Δεδομένα για την παραγωγή του νερού χρήσης
	Δεδομένα για την παραγωγή της θέρμανσης
	Πληροφορίες για την ηλεκτρική παροχή. Τάση, συχνότητα,κατανάλωση, κατηγορία IP
PMS	Επιτρεπτή πίεση στο κύκλωμα θέρμανσης
PWS	Επιτρεπτή πίεση στο κύκλωμα νερού χρήσης
Qn HS	Τιμές ονομαστικής απόδοσης σε kW
Qn Hi	Τιμές καθαρής απόδοσης σε kW
Pn	Ισχύς σε kW
BE, FR, PL, IT, GR, PT	Χώρες προορισμού (EN 437)
I2E(s), I2H, , II2H3P,II2Esi3P	Αποδεκτές κατηγορίες αερίου (EN 437)
G20-20 mbarG25-25 mbar	Κατηγορία αερίου και πίεση αερίου όπως ρυθμίστηκαν από τοεργοστάσιο (EN 437)
B23, .... C93(x)	Αποδεκτοί τύποι εγκατάστασης απαγωγής καπναερίων (EN15502)
Tmax	Μέγιστη θερμοκρασία προσαγωγής σε °C
IPX4D	Κατηγορία ηλεκτρικής προστασίας

1 ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

ΣΗΜΑΝΤΙΚΟ

Αυτό το προϊόν προορίζεται μόνο για οικιακή χρήση.

Ο κατασκευαστής Daikin Europe NV dev αποδέχεται καμία ευθύνη για βλάβες ή τραμματισμούς που οφείλονται σε μη (πιστή) τήρηση των οδηγιών ασφάλειας ή αμέλεια κατά τη διάρκεια της εγκατάστασης του επιτοίχιου λέβητα αερίου Daikin B*AAV1 και τυχόν σχετικών εξαρτημάτων.

Αυτή η συσκευή δεν προορίζεται για χρήση από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες σωματικές, αισθητηριακές ή πνευματικές ικανότητες ή από άτομα χωρίς εμπειρία και γνώσεις, εκτός εάν τη χειρίζονται κατόπιν οδηγιών σχετικά με τη χρήση της συσκευής ή υπό την επίβλεψη κάποιου ατόμου υπεύθυνου για την ασφάλειά τους.

Ολόκληρη η εγκατάσταση πρέπει να ανταποκρίνεται στις ισχύουσες τοπικές τεχνικές οδηγίες και οδηγίες (ασφάλειας) για εγκατάσταση αερίου, την ηλεκτρική εγκατάσταση, την εγκατάσταση εκκένωσης καπνού, την εγκατάσταση πόσιμου νερού και την εγκατάσταση κεντρικής θέρμανσης.

Ανάλογα με το έτος κατασκευής, οι καυστήρες υψηλής απόδοσης της Daikin ενδέχεται να έχουν ενα εξάρτημα με κεραμικές ίνες. Αυτό μπορεί να ισχύει για τη φλάντζα του γυαλιού ελέγχου και τη συσκευασία μόνωσης της μπροστινής πλάκας. Χρησιμοποιήστε πάντα μέσο ατομικής προστασίας όταν εργάζεστε με κεραμικές ίνες.

2 ΠΕΡΙΓΡΑΦΗ ΜΟΝΑΔΑΣ

2.1 Γενικά

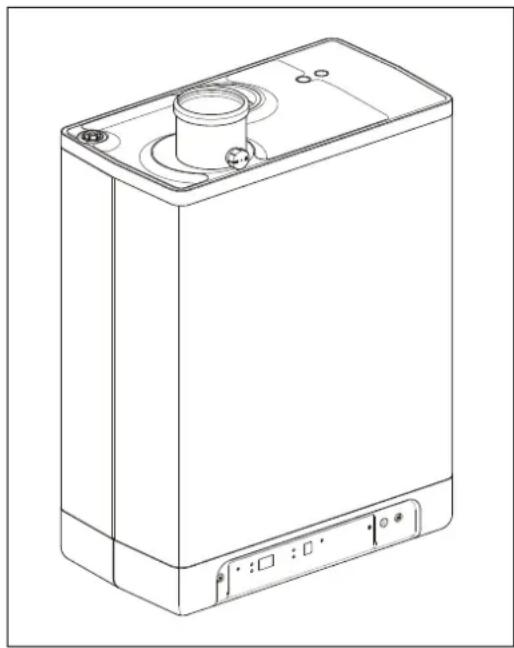

Ο επιτοίχιος λέβητας αερίου Daikin EKOMB*AAV1H είναι μια κλειστή μονάδα. Η μονάδα προορίζεται για την παροχή θέρμανσης νερού σε μια εγκατάσταση ΚΗ και σε μια εγκατάσταση ζεστού νερού για οικιακή χρήση.

Η τροφοδοσία αέρα και η έξοδος του εύφλεκτου αερίου μπορούν να συνδεθούν στη μονάδα με τη βοήθεια δύο διαφορετικών σωλήνων. Μπορεί να παρασχεθεί ομόκεντρη σύνδεση κατόπιν παραγγελίας. Η μονάδα έχει υποβληθεί σε έλεγχο σε συνδυασμό με συνδυαστική διέλευση τροφοδοσίας, ωστόσο μπορεί επίσης, να συνδεθεί σε συνδυαστικές διελεύσεις τροφοδοσίας, οι οποίες ανταποκρίνονται στα πρότυπα ελέγχου γενικής ισχύος για συνδυαστικές διελεύσεις τροφοδοσίας.

Η μονάδα μπορεί να συνδεθεί σε βραχίονα συναρμολόγησης, εφόσον χρειαστεί, ένα πλαίσιο με άνω σύνδεση και διάφορα σετ εγκατάστασης. Αυτά παρέχονται μεμονωμένα.

Οι επιτοίχιοι λέβητες αερίου Daikin EKOMB*AAV1H φέρουν σήμανση ποιότητας CE, κλάση ηλεκτρικής προστασίας IPX4D.

Υπάρχει δυνατότητα χρήσης της μονάδας αποκλειστικά για ζεστό νερό ή αποκλειστικά για θέρμανση. Το σύστημα που δεν χρησιμοποιείται δεν χρειάζεται να συνδεθεί (ανατρέξτε σε παρ. 7.2).

Η μονάδα παραδίδεται για φυσικό αέριο (G20) ως πρότυπο. Κατόπιν παραγγελίας, η μονάδα μπορεί επίσης να παραδοθεί για προπάνιο (G31).

2.2 Λειτουργία

Ο επιτοίχιος λέβητας αερίου Daikin EKOMB*AAV1H είναι ένας ρυθμιστικός λέβητας υψηλής απόδοσης. Αυτό σημαίνει ότι η ισχύς ρυθμίζεται ούτως ώστε να προσαρμόζεται στο απαιτούμενο αίτημα θερμότητας. Μέσα στον αλουμινένιο εναλλάκτη θερμότητας έχουν ενσωματωθεί δύο διαφορετικά χάλκινα κυκλώματα.

Τα μεμονωμένα κυκλώματα για ΚΗ και ζεστό νερό επιτρέπουν την ανεξάρτητη λειτουργία της θέρμανσης και της τροφοδοσίας ζεστού νερού. Προτεραιότητα έχει η τροφοδοσία ζεστού νερού και όχι η θέρμανση. Δεν είναι δυνατή η ταυτόχρονη λειτουργία.

Η μονάδα διαθέτει έναν ηλεκτρονικό ελεγκτή λέβητα, ο οποίος λειτουργεί τον ανεμιστήρα στην εκάστοτε απαίτηση για θερμότητα της θέρμανσης ή τροφοδοσίας ζεστού νερού, ανοίγοντας τη βαλβίδα του αερίου, ενεργοποιώντας τον ελεγκτή του λέβητα και παρακολουθώντας σταθερά και ρυθμίζοντας τη φλόγα, ανάλογα με την απαιτούμενη ισχύ.

2.3 Καταστάσεις λειτουργίας

Η κατάσταση λειτουργίας της μονάδας υποδεικνύεται με τη βοήθεια ενός κωδικού στην οθόνη σέρβις του πίνακα λειτουργίας.

Εκτός

Η μονάδα δεν βρίσκεται σε λειτουργία, ωστόσο είναι συνδεδεμένη στην ηλεκτρική τροφοδοσία. Δεν υπάρχει απόκριση στα αιτήματα για ζεστό νερό χρήσης (ZNX) νερού CH. Είναι ενεργή η αντιπαγωτική προστασία της μονάδας. Αυτό σημαίνει ότι η αντλία θα αρχίσει να λειτουργεί και ο εναλλάκτης θα θερμανθεί εάν η θερμοκρασία του νερού μέσα στο σύστημα πέσει κατά πολύ.

Σε περίπτωση παρέμβασης της αντιπαγωτικής προστασίας, θα εμφανιστεί ο κωδικός 7 (θέρμανση εναλλάκτη).

Η πίεση μέσα στην εγκατάσταση ΚΗ μπορεί επίσης, να αναγνωσθεί από την οθόνη θερμοκρασίας σε κατάσταση λειτουργίας (σε bar).

□Αναμονή

Ανάβει το LED στο κουμπί Και πιθανώς ένα από τα LED της λειτουργίας άνεσης. Η μονάδα είναι υπεύθυνη για ένα αίτημα για CH ή νερό βρύσης.

Μετά-λειτουργία CV

Μετά την ολοκλήρωση της λειτουργίας του ΚΗ, η αντλία θα λειτουργήσει για ένα συγκεκριμένο χρονικό διάστημα. Ο χρόνος μεταγενέστερης άντλησης έχει ρυθμιστεί στην παρ. 7.2 στις εργοστασιακές ρυθμίσεις. Αυτή η ρύθμιση μπορεί να αλλάξει. Εκτός αυτού, η αντλία θα λειτουργεί αυτόματα 1 φορά ανά 24 ώρες, για 10 δευτερόλεπτα, ούτως ώστε να αποφευχθεί το μπλοκάρισμά της. Η συγκεκριμένη αυτόματη ενεργοποίηση της αντλίας πραγματοποιείται κατά τη στιγμή του τελευταίου αιτήματος θέρμανσης. Για να αλλάξει αυτό, ο θερμοστάτης χώρου πρέπει να ρυθμιστεί σε υψηλότερη ρύθμιση για μια στιγμή, κατά τη συγκεκριμένη χρονική στιγμή της ημέρας.

1 Επίτευξη αιτούμενης θερμοκρασίας

Ο ελεγκτής του λέβητα ενδέχεται να μπλοκάρει προσωρινά το αίτημα θέρμανσης. Εν συνεχεία ο ελεγκτής του λέβητα θα σταματήσει. Το μπλοκάρισμα λαμβάνει χώρα διότι

έχει επιτευχθεί η αιτούμενη θερμοκρασία. Όταν η θερμοκρασία μειωθεί επαρκώς, το μπλοκάρισμα θα σταματήσει να υφίσταται.

2 Autoélevvox

Μία φορά κάθε 24 ώρες, ο ελεγκτής του λέβητα ελέγχει τους συνδεδεμένους αισθητήρες. Κατά τη διάρκεια του ελέγχου, ο ελεγκτής δεν θα συνεχίσει την εκτέλεση άλλων εργασιών.

3 Εξαερισμός

Κατά την έναρξη της μονάδας, ο ανεμιστήρας θα λειτουργεί στις ορθές αρχικές σ.α.λ. Κατά την επίτευξη των αρχικών σ.α.λ. θα ενεργοποιηθεί ο ελεγκτής του λέβητα. Εμφανίζεται επίσης, ο κωδικός 3σε περίπτωση μεταγενέστερης λειτουργίας του ανεμιστήρα μετά τη διακοπή λειτουργίας του ελεγκτή του λέβητα.

4 Ανάφλεξη

Όταν ο ανεμιστήρας φτάσει στις αρχικές σ.α.λ., ο ελεγκτής του λέβητα θα πραγματοποιήσει ανάφλεξη με τη βοήθεια ηλεκτρικών σπινθήρων. Κατά τη διάρκεια της ανάφλεξης θα εμφανίζεται ο κωδικός 4. Εάν δεν πραγματοποιηθεί ανάφλεξη του ελεγκτή του λέβητα, θα γίνει νέα προσπάθεια μετά από περίπου 15 δευτερόλεπτα. Εάν μετά από 4 απόπειρες ανάφλεξης ο ελεγκτής του λέβητα δεν έχει πραγματοποιήσει ανάφλεξη, ο ελεγκτής θα μεταβεί σε χρόνο εκτός λειτουργίας.

5 Λειτουργία CH

Ένας θερμοστάτης ενεργοποίησης/απενεργοποίησης, ένας θερμοστάτης OpenTherm, ένας εξωτερικός αισθητήρας ή συνδυασμός αυτών μπορεί να συνδεθούν στον ελεγκτή (δείτε παρ. 10.1).

Όταν υπάρχει αίτημα θέρμανσης από έναν θερμοστάτη, εφόσον ο ανεμιστήρας έχει ήδη αρχίσει να λειτουργεί (κωδικός 3), η ανάφλεξη θα λάβει χώρα (κωδικός 4) ακολουθούμενη από την κατάσταση λειτουργίας ΚΗ (κωδικός 5).

Κατά τη διάρκεια της λειτουργίας ΚΗ, οι σ.α.λ. του ανεμιστήρα και συνεπώς η ισχύς της μονάδας μπορούν να ρυθμιστούν, έτσι ώστε να μπορεί να ελεγχθεί η λειτουργία του νερού ΚΗ ως προς την απαιτούμενη θερμοκρασία τροφοδοσίας ΚΗ. Εάν έχει συνδεθεί θερμοστάτης ενεργοποίησης/απενεργοποίησης, τότε αυτό θα είναι η θερμοκρασία τροφοδοσίας ΚΗ που θα έχει ρυθμιστεί στην οθόνη. Σε περίπτωση ενός θερμοστάτη OpenTherm, η απαιτούμενη θερμοκρασία τροφοδοσίας ΚΗ θα καθορίζεται από το θερμοστάτη. Στην περίπτωση ενός εξωτερικού αισθητήρα, η απαιτούμενη θερμοκρασία τροφοδοσίας ΚΗ καθορίζεται από τη γραμμή καυσίμου που έχει προγραμματιστεί στον ελεγκτή λέβητα. Στις δύο τελευταίες περιπτώσεις, η θερμοκρασία που έχει ρυθμιστεί στην οθόνη θα είναι η μέγιστη.

Κατά τη διάρκεια της λειτουργίας ΚΗ, η απαραίτητη θερμοκρασία τροφοδοσίας ΚΗ θα εμφανίζεται στον πίνακα ελέγχου.

Η θερμοκρασία τροφοδοσίας ΚΗ μπορεί να ρυθμιστεί μεταξύ 30 και 90°C (δείτε παρ. 7.1). Προσοχή: για σύστημα χαμηλής θερμοκρασίας, ενδέχεται να χρειαστεί μικρότερη μέγιστη ρύθμιση από ό,τι η πρότυπη ρύθμιση των 80°C.

Μπορείτε να πατήσετε το κουμπί σέρβις κατά τη διάρκεια της λειτουργίας ΚΗ για να διαβάσετε την πραγματική θερμοκρασία τροφοδοσίας ΚΗ.

Εάν η λειτουργία άνεσης ενεργοποιηθεί (δείτε κωδικό 7), θα αναπαραχθεί αίτημα θερμότητας OpenTherm τουλάχιστον 40 βαθμών.

5 Λειτουργία νερού βρύσης

Протерαιότητα έχει η τροφοδοσία ζεστού νερού και όχι η θέρμανση. Εάν ο διακόπτης ροής εντοπίσει αίτημα για περισσότερα από 2 l/min ζεστού νερού οικιακής χρήσης, θα λάβει χώρα διακοπή όποιων αιτημάτων ΚΗ. Μετά την ενεργοποίηση του ανεμιστήρα (κωδικός 3) και εφόσον έχει λάβει χώρα μία ανάφλεξη (κωδικός 4), ο ελεγκτής θα μεταβεί σε λειτουργία νερού οικιακής χρήσης (κωδικός 5). Κατά τη διάρκεια λειτουργίας ζεστού νερού οικιακής χρήσης, οι σ.α.λ. του ανεμιστήρα και συνεπώς η ισχύς της μονάδας, ελέγχονται από τον ελεγκτή με βάση τη ρυθμισμένης θερμοκρασίας νερού βρύσης.

Το σύστημα ελέγχου διασφαλίζει την ορθότητα της θερμοκρασίας νερού βρύσης. Η θερμοκρασία νερού μπορεί να ρυθμιστεί μεταξύ 40°C και 65°C (δείτε παρ. 7.1). Η ρυθμισμένη θερμοκρασία νερού βρύσης εμφανίζεται στον πίνακα ελέγχου. Η στάνταρτ ρύθμιση είναι 60°C.

Μπορείτε να πατήσετε το κουμπί σέρβις κατά τη διάρκεια λειτουργίας νερού βρύσης για να διαβάσετε την πραγματική θερμοκρασία νερού βρύσης.

7 Mováδα θέρμανσης

60. - + 6.

Για τη γρήγορη παροχή ζεστού νερού οικιακής χρήσης, έχει εγκατασταθεί στη μονάδα η κατονομαζόμενη λειτουργία άνεσης. Αυτή η λειτουργία διατηρεί τον εναλλάκτη θερμότητας στη σωστή θερμοκρασία (η θερμοκρασία αυτή μπορεί να ρυθμιστεί, δείτε παρ. 7.2). Η λειτουργία άνεσης διαθέτει τις παρακάτω ρυθμίσεις:

• Εντός: ( ① LED ενεργοποίηση) Η λειτουργία άνεσης της μονάδας παραμένει διαρκώς ενεργοποιημένη. Η μονάδα παρέχει άμεσα ζεστό νερό.
- Eco: ( © LED ενεργοποίηση) Η λειτουργία άνεσης της μονάδας διαθέτει δυνατότητα αυτοεκμάθησης. Η μονάδα θα ρυθμιστεί στη χρήση του ζεστού νερού οικιακής χρήσης. Αυτό σημαίνει ότι ο εναλλάκτης θερμότητας δεν θα διατηρείται ζεστός κατά τη διάρκεια της νύχτας ή κατά τη διάρκεια μεγάλων απουσιών.
- Εκτός: (Και τα δύο LED απενεργοποίηση) Ο εναλλάκτης θερμότητας δεν διατηρείται ζεστός, πράγμα που σημαίνει ότι η τροφοδοσία ζεστού νερού οικιακής χρήσης διαρκεί λίγο περισσότερο. Εάν δεν υπάρχει ανάγκη για γρήγορη παράδοση ζεστού νερού οικιακής χρήσης, η λειτουργία άνεσης μπορεί να απενεργοποιηθεί.

2.4 Διασύνδεση PC

Ο ελεγκτής του λέβητα παρέχεται με διασύνδεση για Η/Υ. Η σύνδεση με Η/Υ μπορεί να γίνει με ειδικό καλώδιο και το σχετικό λογισμικό. Αυτή η εγκατάσταση σας δίνει τη δυνατότητα να παρατηρείτε τη συμπεριφορά του ελεγκτή του λέβητα, της μονάδας και της εγκατάστασης θέρμανσης για μεγάλη χρονική περίοδο.

2.5 Προγράμματα ελέγχου

Υπάρχει μια επιλογή στον ελεγκτή του λέβητα για τη ρύθμιση της μονάδας σε κατάσταση ελέγχου.

Η ενεργοποίηση ενός δοκιμαστικού προγράμματος θα ενεργοποιηθεί στη μονάδα με ρυθμισμένες στροφές ανά λεππό, χωρίς την παρέμβαση των λειτουργιών ελέγχου.

Οι λειτουργίες ασφάλειας παραμένουν ενεργές.

Το δοκιμαστικό πρόγραμμα ολοκληρώνεται πατώντας ταυτόχρονα τα + και —.

Προγράμματα ελέγχου

Περιγραφή του προγράμματος	Συνδυασμός πλήκτρων	Ένδειξη οθόνης
Καυστήρας ενεργοποιημένος με ελάχιστη χωρητικότητα WW (δείτε παράμετρο d παρ. 7.2)	_και -	"L"
Καυστήρας σε ενεργοποίηση με ρυθμισμένη μέγιστη ισχύ CH (δείτε παράμετρο 3 παρ. 7.2)	_και +(1x)	"h"
Καυστήρας ενεργοποιημένος με μέγιστη ισχύ WW (δείτε παράμετρο 3 παρ. 7.2)	_και +(2x)	"H"
Απενεργοποίηση δοκιμαστικού προγράμματος	+ και -	Κατάσταση τρέχουσας λειτουργίας

Κατά τη διάρκεια της λειτουργίας της δοκιμής τα ακόλουθα δεδομένα μπορούν να διαβαστούν :

• Πατώντας το κουμπί + στην οθόνη είναι συνεχής η πίεση του νερού θέρμανσης εμφανίζεται .
• Πατώντας το κουμπί - συνεχώς στην οθόνη η τρέχουσα ιονισμού εμφανίζεται

2.5.1 Αντιπαγωτική προστασία

• Αυτή η μονάδα έχει εξοπλιστεί με αντιπαγωτική προστασία κατά του ψύχους. Εάν η θερμοκρασία του εναλλάκτη θερμότητας πέσει υπερβολικά, η αντλία θα αρχίσει να λειτουργεί έως ότου η θερμοκρασία του εναλλάκτη θερμότητας είναι αρκετά υψηλή. Σε περίπτωση παρέμβασης της αντιπαγωτικής προστασίας, θα εμφανιστεί ο κωδικός 7 (θέρμανση εναλλάκτη).
• Εάν η εγκατάσταση (ή μέρος αυτής) μπορεί να παγώσει, το πιο ψυχρό σημείο θα πρέπει να εξοπλιστεί με ένα (εξωτερικό) θερμοστάτη ψύχους στο σωλήνα επιστροφής. Αυτός πρέπει να συνδεθεί σύμφωνα με το σχεδιάγραμμα ηλεκτρικής συνδεσμολογίας (δείτε παρ. 10.2).

Σημείωση

Όταν η μονάδα απενεργοποιηθεί (στην οθόνη σέρβις εμφανίζεται -) η αντιπαγωτική προστασία της μονάδας θα παραμείνει ενεργή, ωστόσο ένα αίτημα θέρμανσης από ένα (εξωτερικό) θερμοστάτη ψύχους θα αγνοηθεί.

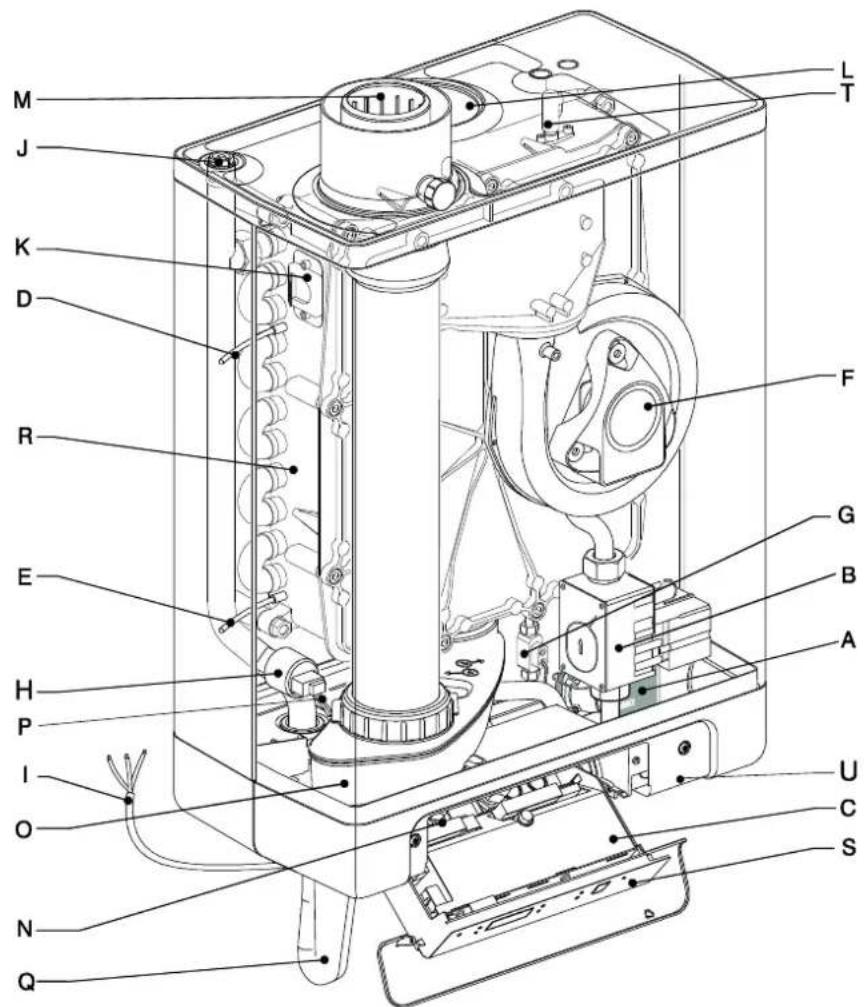

3 ΒΑΣΙΚΑ ΤΜΗΜΑΤΑ

C. Ελεγκτής λέβητα (με πίνακα λειτουργίας)

D. Αισθητήρας S1 (ροή)

E. Αισθητήρας S2 (επιστροφή)

F. Ανεμιστήρας

G. Αισθητήρας ροής

H. Αισθητήρας πίεσης κεντρικής θέρμανσης

I. Καλώδιο σύνδεσης 230 V \~ με γειωμένο βύσμα

J. Χειροκίνητη εξαέρωση

Κ. Θυρίδα οπτικής ένδειξης

L. Παροχή αέρα (μόνο κατά τη χρήση συστήματος καυσίμου με διπλούς σωλήνες)

Μ. Ομόκεντρος προσαρμογέας Αερίων καπναγωγού/Εισόδου αέρα

N. Κιβώτιο σύνδεσης/πλακέτα ακροδεκτών Χ4

Ο. Δοχείο αποστράγγισης συμπυκνωμάτων

P. Αισθητήρας ζεστού νερού οικιακής χρήσης S3

Q. Σιφόνι

R. Εναλλάκτης θερμότητας

S. Πίνακας ελέγχου και οθόνη

T. Πένα ιονισμού / ανάφλεξης

U. Θέση πινακίδας στοιχείων

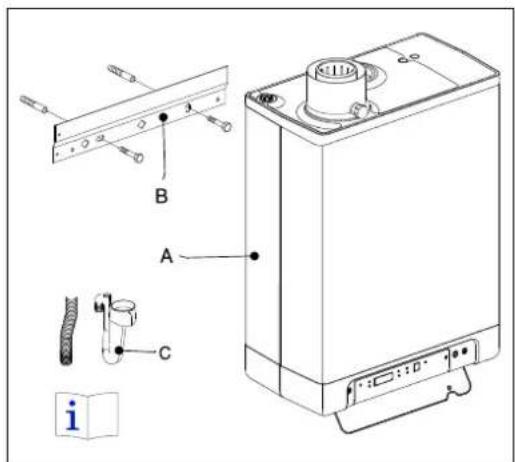

3.1 Παρελκόμενα

Περιγραφή	Αριθμοί τεμαχίων
Συσκευασία Β μικρή (1)	EKFJS*AA
Συσκευασία Β μεσαία (1)	EKFJM*AA
Συσκευασία Β-μεγάλη (1)	EKFJL*AA
Κιτ βαλβίδων (1)	EKVK4AA
Πλάκα καλύμματος	EKCP1AA
Εξωτερικός αισθητήρας	EKOSK1AA
Σετ 3οδης βάνας	EK3WV1AA
Προσαρμογέας καπνοδόχου Ομόκεντρος ∅80x125	EKHY090717
Προσαρμογέας καπνοδόχου Παράλληλος 80 mm	EKHY090707
Σετ μετατροπής προπανίου *KOMB28AAV1H & *KOMB33AAV1H	EKHY075787
Σετ μετατροπής προπανίου *KOMB22AAV1H	EKPS075867

(1) Αυτό το σετ περιέχει μια βαλβίδα αερίου που συμμορφώνεται με το EN 331 με τις ακόλουθες προδιαγραφές:

• DN15
- Κατηγορία πίεσης (ΜΟΡ)5
- Υψηλή θερμοκρασία κατηγορίας Γ

ΠΡΟΣΟΧΗ

• Βεβαιωθείτε ότι η βαλβίδα πληροί τις απαιτήσεις για την εφαρμογή
- Μην χρησιμοποιείτε τη βαλβίδα αερίου σε περίπτωση ορατής ζημιάς
- Μην κάνετε καμία τροποποίηση στη βαλβίδα
- Οι οδηγίες που περιλαμβάνονται στη βαλβίδα πρέπει να ακολουθούνται
- Πρέπει να τηρείται η τοπική νομοθεσία

4 ΕΓΚΑΤΑΣΤΑΣΗ

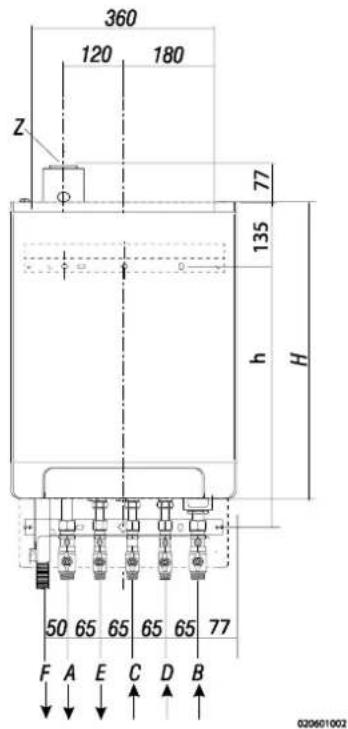

4.1 Μετρήσεις εγκατάστασης

Μονάδα με σωλήνες συνδεδεμένους προς τα κάτω:

161 161 Z

450 404 161 Z 120 225 240

360 120 180 Z 77 135 h H 50 65 65 65 65 77 F A E C D B 020601002

Μονάδα + ταινία επιτοίχιας τοποθέτησης

A =	Τροφοδοσία CH	G 3⁄4" (εξωτ.)
B =	Επιστροφή CH	G 3⁄4" (εξωτ.)
C =	Αέριο	G 1⁄2" (εσωτ.)
D =	Κρύο νερό βρύσης	R 1⁄2"
E =	Ζεστό νερό βρύσης	R 1⁄2"
F =	Έξοδος συμπυκνώματος	∅ dn25 (εύκαμπτη)
h=	517 mm	EKOMB22AAV1H
	577 mm	EKOMB28AAV1H
	637 mm	EKOMB33AAV1H
H=	590 mm	EKOMB22AAV1H
	650 mm	EKOMB28AAV1H
	710 mm	EKOMB33AAV1H
Z =	Έξοδος αερίων καπναγωγού/Είσοδος αέρα	∅60/100 (ομόκεντρη)

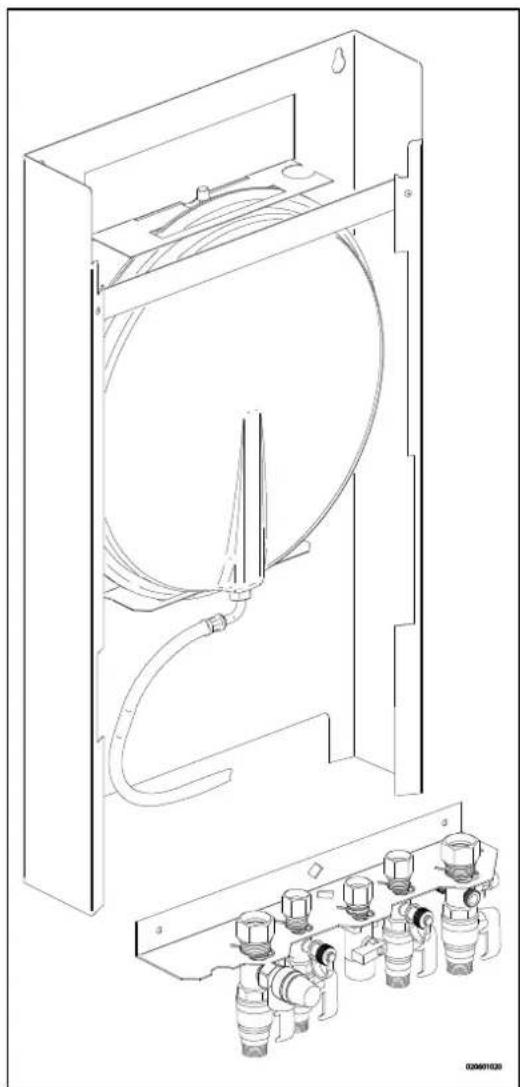

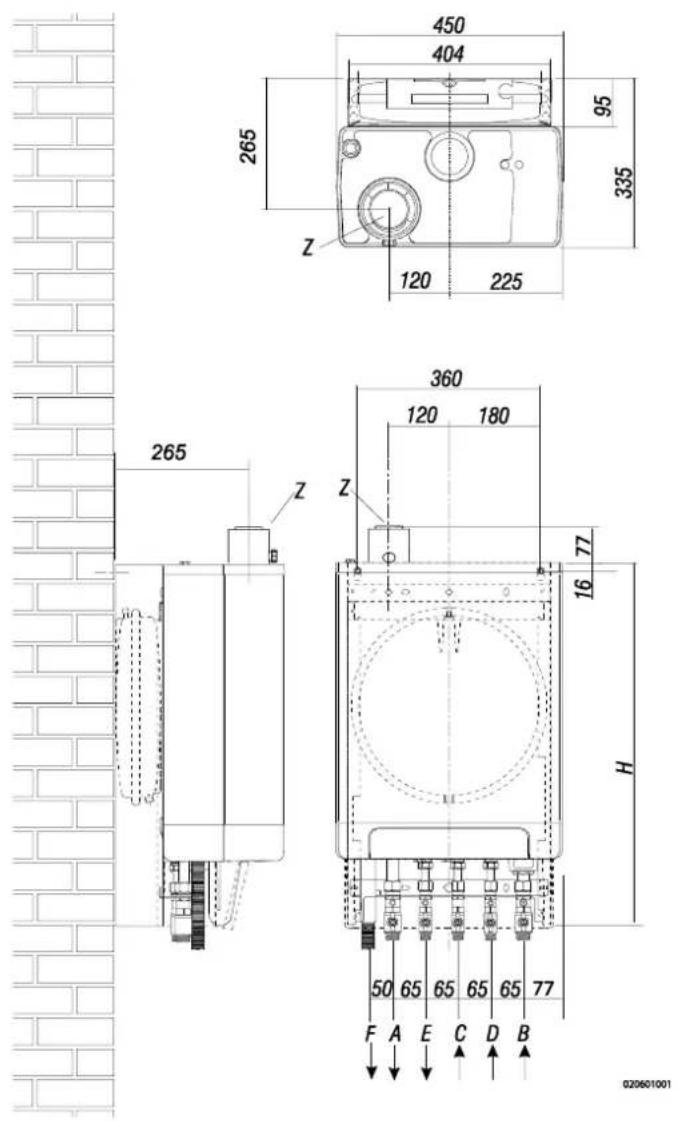

Μονάδα συνδεδεμένη σε συσκευασία Β:

450 404 95 265 335 Z 120 225 265 360 120 180 Z 77 H 50 65 65 65 65 77 F A E C D B 020601001

Μονάδα + συσκευασία Β

A =	Τροφοδοσία CH	G 34 " (εξωτ.)
B =	Επιστροφή CH	G 34 " (εξωτ.)
C =	Αέριο	G 12 " (εσωτ.)
D =	Κρύο νερό βρύσης	R 12 "
E =	Ζεστό νερό βρύσης	R 12 "
F =	Έξοδος συμπυκνώματος	∅ dn25 (εύκαμπτη)
H=	770 mm	EKOMB22AAV1H
	830 mm	EKOMB28AAV1H
	890 mm	EKOMB33AAV1H
Z =	Έξοδος αερίων καπναγωγού/Είσοδος αέρα	∅60/100 (ομόκεντρη)

4.2 Χώρος εγκατάστασης

Η μονάδα πρέπει να εγκατασταθεί πάνω σε τοίχο με επαρκή φέρουσα ικανότητα φορτίου.

Σε περίπτωση ελαφριών κατασκευών τοίχου υπάρχει κίνδυνος χαμηλών θορύβων.

Σε απόσταση 1 μέτρου από τη μονάδα πρέπει να υπάρχει βύσμα τοίχου με γείωση.

Προς αποφυγή παγώματος της εξόδου συμπυκνώματος, η μονάδα πρέπει να εγκατασταθεί σε χώρο που προστατεύεται από το ψύχος. Κατά προτίμηση βεβαιωθείτε ότι υπάρχει απόσταση τουλάχιστον 2 cm δίπλα από το λέβητα. Δεν χρειάζεται ελεύθερος χώρος λόγω κινδύνου καιψαλίσματος.

4.2.1 Εγκατάσταση σε ντουλάπι κουζίνας

Η μονάδα μπορεί να τοποθετηθεί μεταξύ δύο ντουλαπιών κουζίνας ή μέσα σε ντουλάπι κουζίνας.

Βεβαιωθείτε ότι υπάρχει επαρκής αερισμός στην κορυφή και στο κάτω μέρος. Εάν η μονάδα τοποθετηθεί μέσα σε ντουλάπι θα χρειαστούν ανοίγματα αερισμού μεγέθους τουλάχιστον 50 cm².

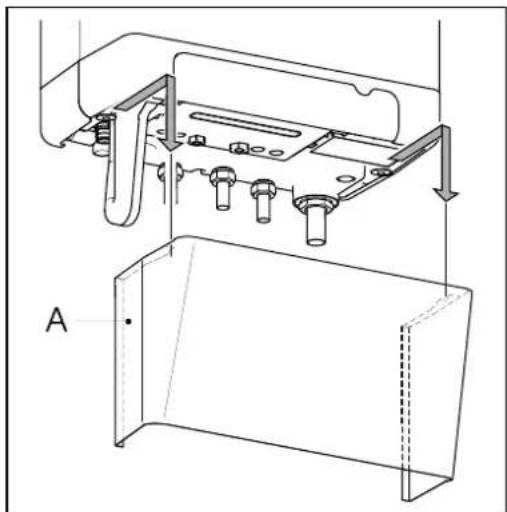

4.2.2 Αφαίρεση πλάκας καλύμματος και μπροστινού πλαισίου

Για διάφορες δραστηριότητες στη μονάδα, η πλάκα καλύμματος και το μπροστινό πλαίσιο πρέπει να αφαιρεθούν από τη μονάδα, εφόσον έχουν εγκατασταθεί. Ενεργήστε ως εξής:

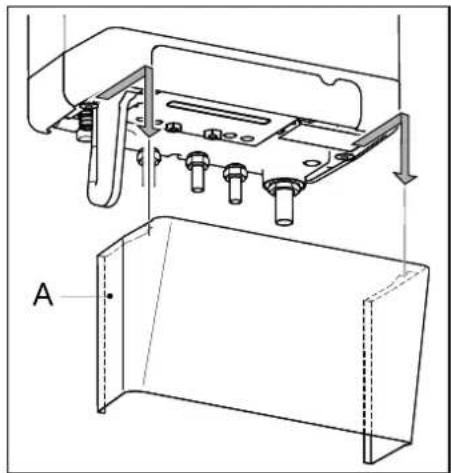

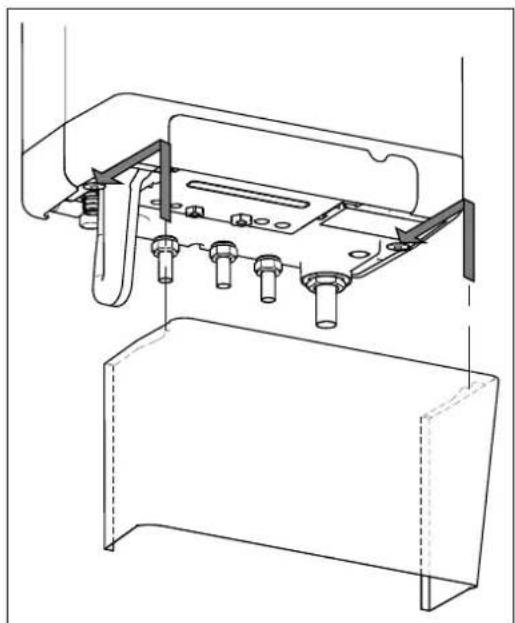

• Εάν χρησιμοποιείτε την πλάκα καλύμματος (Α), αφαιρέστε την από μπροστά.
  • Ξεβιδώστε και τις δύο βίδες (1) πίσω από το παράθυρο οθόνης.
  • Τραβήξε το κάτω μέρος του μπροστινού πλαισίου (2) προς τα μπροστά.

Κίνδυνος: κίνδυνος εγκαύματος

Σε περίπτωση υψηλών σημείων ρύθμισης εξερχόμενου νερού για θέρμανση χώρου (είτε υψηλό σταθερό σημείο ρύθμισης είτε υψηλό σημείο ρύθμισης αντιστάθμισης σε χαμηλές θερμοκρασίες περιβάλλοντος), ο εναλλάκτης θερμότητας του λέβητα μπορεί να είναι πολύ ζεστός, για παράδειγμα να φτάσει στους 70°C.

Λάβετε υπόψιν ότι σε περίπτωση απαίτησης νερού βρύσης, το νερό πιθανόν αρχικά να έχει υψηλότερη θερμοκρασία από την αιτούμενη.

Σε αυτήν την περίπτωση, συνιστάται να εγκαταστήσετε μια θερμοστατική βάνα για να αποφύγετε τα εγκαύματα.

Αυτό μπορεί να γίνει σύμφωνα με την παρακάτω σχηματική απεικόνιση.

a b c e d

a = λέβητας, b = DHW από λέβητα, c = είσοδος κρύου νερού, d = ντουζιέρα, e = θερμοστατική βάνα (του εμπορίου)

Ο λέβητας μπορεί να κρεμαστεί στον τοίχο χρησιμοποιώντας:

• την ταινία ανάρτησης σε τοίχο και ένα κιτ σύνδεσης ΕΚΥΚ4ΑΑ
- τη συσκευασία Β η οποία περιλαμβάνει ένα δοχείο διαστολής και ένα κιτ σύνδεσης.

4.3.1 Συναρμολόγηση ταινίας ανάρτησης και βραχίονα συναρμολόγησης

• Βεβαιωθείτε ότι η δομή του τοίχου είναι κατάλληλη για την ανάρτηση του λέβητα.
• Ανοίξτε τις οπές για την ταινία ανάρτησης και για το κιτ σύνδεσης στον τοίχο, χρησιμοποιώντας το πρότυπο που σας παραδόθηκε μαζί με τον λέβητα.
• Τοποθετήστε την ταινία ανάρτησης και το βραχίονα συναρμολόγησης σε οριζόντια θέση στον τοίχο, χρησιμοποιώντας τα σχετικά παρεχόμενα υλικά.
• Τοποθετήστε το βρόγχο πλήρωσης στις συνδέσεις της θηλής επιστροφής και κρύου νερού ακολουθώντας τις οδηγίες εγκατάστασης του κιτ σύνδεσης
• Ο λέβητας μπορεί πλέον να τοποθετηθεί στην ταινία ανάρτησης, με την ταυτόχρονη ολίσθηση των σωλήνων του λέβητα μέσα στις βαλβίδες, στο βραχίονα συναρμολόγησης.

4.3.2 Συναρμολόγηση συσκευασίας Β

• Βεβαιωθείτε ότι η δομή του τοίχου είναι κατάλληλη για την ανάρτηση του λέβητα και της συσκευασίας Β.
  • Ανοίξτε τις οπές για το κιτ της συσκευασίας Β στον τοίχο, χρησιμοποιώντας το πρότυπο που σας παραδόθηκε μαζί με τον λέβητα.
• Στηρίξτε τη συσκευασία Β στον τοίχο χρησιμοποιώντας τα σχετικά παρεχόμενα υλικά.
• Τοποθετήστε το βραχίονα συναρμολόγησης στο πλαίσιο όπως περιγράφεται στο εγχειρίδιο που παρέχεται στη συσκευασία Β.
• Συνδέστε τον εύκαμπτο σωλήνα στο δοχείο διαστολής και στη σύνδεση της βαλβίδας επιστροφής. Βεβαιωθείτε ότι έχετε τοποθετήσει τους δακτυλίους στεγανοποίησης!
• Τοποθετήστε το βρόγχο πλήρωσης στις συνδέσεις της θηλής επιστροφής και κρύου νερού ακολουθώντας τις οδηγίες εγκατάστασης του κιτ σύνδεσης
• Ο λέβητας μπορεί πλέον να τοποθετηθεί στη συσκευασία Β, με την ταυτόχρονη ολίσθηση των σωλήνων του λέβητα μέσα στις βαλβίδες, στο βραχίονα συναρμολόγησης.

4.3.3 Συναρμολόγηση μονάδας

1. Αποσυσκευάστε τη μονάδα.

2. Ελέγξτε το περιεχόμενο της συσκευασίας, η οποία αποτελείται από:

3. Mováða (A)
   • Ταινία ανάρτησης (Β)
   • Σιφόνι + εύκαμπτος σωλήνας (C)
   • Οδηγίες εγκατάστασης

4. Οδηγίες λειτουργίας
   • Κάρτα εγγύησης

5. Ελέγξτε τη μονάδα για βλάβες και αναφέρετε άμεσα τις βλάβες στον προμηθευτή.

6. Εγκαταστήστε την ταινία ανάρτησης.

7. Ελέγζε αν οι δακτύλιοι συμπίεσης έχουν τοποθετηθεί σε ευθεία θέση μέσα στους συνδέσμους του βραχίονα συναρμολόγησης.

8. Τοποθετήστε τη μονάδα: ολισθήστε τη από την κορυφή στο κάτω μέρος με τη βοήθεια της ταινίας ανάρτησης (Β). Βεβαιωθείτε ότι οι σωλήνες ολισθαίνουν ταυτόχρονα μέσα στις συνδέσεις συμπίεσης.

9. Σφίξτε τις συνδέσεις συμπίεσης πάνω στο βραχίονα συναρμολόγησης. Οι μαστοί και οι σωλήνες δεν πρέπει να περιστρέφονται μαζί με αυτόν!

10. Ανοίξτε τη βαλβίδα ένδειξης και λύστε τις δύο βίδες στο αριστερό και δεξί μέρος της οθόνης και αφαιρέστε το μπροστινό πλαίσιο.

11. Συναρμολογήστε τον εύκαμπτο σωλήνα (D) στην έξοδο του σιφονιού. Γεμίστε το σιφόνι με νερό και ολισθήστε το όσο πιο πολύ μπορείτε πάνω στο συνδετήρα εξόδου συμπυκνώματος (E) κάτω από τη μονάδα.

12. Σφραγίστε τον εύκαμπτο σωλήνα (D) στο σιφόνι, εάν γίνεται μαζί με σωλήνα υπερπλήρωσης του συνδυασμού εισόδου και της βαλβίδας υπερχείλισης στην αποστράγγιση μέσω ανοιχτής σύνδεσης (F).

13. Συναρμολογήστε την τροφοδοσία αέρα και την έξοδο αερίου καύσης (δείτε παρ.5.6).

14. Συναρμολογήστε το κάλυμμα και συνδέστε τις δύο βίδες στο αριστερό και δεξί μέρος της οθόνης και κλείστε το κάλυμμα της οθόνης.

4.3.4 Εφαρμογή πλάκας καλύμματος (επιλογή)

Αναρτήστε το ανεστραμμένο άνω άκρο της πλάκας καλύμματος από τις ροδέλες κάτω από το κάτω μέρος της μονάδας και ολισθήστε την πλάκα του καλύμματος όσο πιο πολύ γίνεται προς τα πίσω.

Σημειώστε: Κατά την εγκατάσταση του λέβητα σε συνδυασμό με την πλάκα καλύμματος, το σιφόνι θα προεξέχει κάτω από την πλάκα καλύμματος.

5.1 Σύνδεση εγκατάστασης ΚΗ

1. Ξεπλύνετε προσεκτικά την εγκατάσταση ΚΗ.

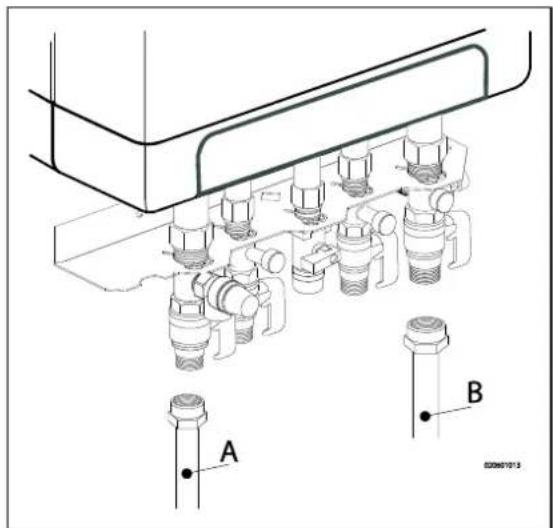

2. Τοποθετήστε το σωλήνα τροφοδοσίας (Α) και το σωλήνα επιστροφής (Β) στο σετ σύνδεσης.
3. Όλοι οι σωλήνες πρέπει να συναρμολογηθούν χωρίς ηλεκτρικό ρεύμα, προς αποφυγή πρόκλησης κρούσεων από τους σωλήνες.
4. Οι υπάρχουσες συνδέσεις δεν πρέπει να περιστρέφονται, προς αποψυγή διαρροών.

Η εγκατάσταση ΚΗ πρέπει να έχει εξοπλιστεί με:

• Τάπα πλήρωσης/αποστράγγισης (Α) στο σωλήνα επιστροφής, ακριβώς κάτω από τη μονάδα.
  • Τάπα αποστράγγισης στο χαμηλότερο σημείο της εγκατάστασης.
• Βαλβίδα υπερχείλισης (Β) των 3 bar στο σωλήνα εισόδου σε απόσταση όχι μεγαλύτερη από 500 mm από τη μονάδα.
  Μεταξύ της μονάδας και της βαλβίδας υπερχείλισης δεν πρέπει να υπάρχει βαλβίδα ή διάταξη στραγγαλισμού.
• Ένα δοχείο διαστολής στο σωλήνα επιστροφής (στη συσκευασία Β ή στην εγκατάσταση).
• Βαλβίδα ελέγχου, σε περίπτωση που υπάρχουν σωλήνες που στάζουν, σε μικρή απόσταση από τη μονάδα. Αυτή αποτρέπει την εμφάνιση φαινομένου θερμοσιφονιού κατά τη διάρκεια λειτουργίας νερού βρύσης (πρέπει να έχει εγκατασταθεί κάθετα μια βαλβίδα επιστροφής χωρίς ελατήριο).

5.1.1 Τάπες θερμοστατικού καλοριφέρ

Εάν όλα τα καλοριφέρ έχουν εξοπλιστεί με θερμοστατικές τάπες ή τάπες καλοριφέρ με καλώδιο, πρέπει να διασφαλιστεί η ελάχιστη κυκλοφορία νερού. Δείτε παρ. 7.4.

5.1.2 Ενδοδαπέδια θέρμανση

Διανομέας ενδοδαπέδιας θέρμανσης με αντλία

Σε περίπτωση που ένα σύστημα ενδοδαπέδιας θέρμανσης δεν είναι υδραυλικά ουδέτερο, η αντλία ενδοδαπέδιας θέρμανσης ενδέχεται να παράγει ανεπιθύμητη κυκλοφορία μέσω του λέβητα. Για μια καλή λειτουργία της παροχής ζεστού νερού χρήσης (ZNX) πρέπει να αποφευχθεί ανεπιθύμητη λειτουργία μέσω του λέβητα.

Συνδέστε ένα σύστημα ενδοδαπέδιας θέρμανσης έμμεσα σε κατάσταση υδραυλικής ουδετερότητας ή έξοπλίστε την εγκατάσταση ΚΗ με σετ δίοδης βαλβίδας 230 V \~ (Ε). Εάν η αντλία υποδαπέδιας θέρμανσης απορροφά θέρμανση μέσω της επιστροφής του λέβητα, η ανεπιθύμητη κυκλοφορία μπορεί να αποφευχθεί με τη βοήθεια μιας βαλβίδας ελέγχου (D).

Βεβαιωθείτε ότι υπάρχει ελάχιστη κυκλοφορία νερού. Δείτε παρ. 7.3.

Σχεδιάγραμμα συνδεσμολογίας υποδαπέδιας θέρμανσης

A. Λέβητας
B. Κυκλοφορητής
C. Θερμοστατική βαλβίδα ελέγχου
D. Βαλβίδα ελέγχου που λειτουργεί με ελατήριο
Ε. Ηλεκτρική βαλβίδα 230 V \~
F. Καλοριφέρ
G. Θερμοστάτης χώρου/ρολογιού
Η. Μέγιστος θερμοστάτης

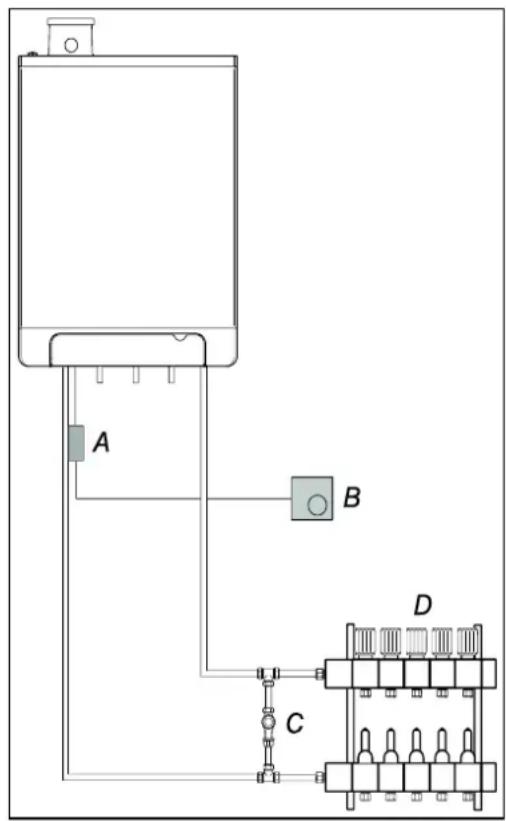

Διανομέας υποδαπέδιας θέρμανσης χωρίς αντλία

Συνδέστε το σύστημα υποδαπέδιας θέρμανσης (D) και ρυθμίστε τη μέγιστη θερμοκρασία τροφοδοσίας ΚΗ του λέβητα στην προδιαγραφόμενη κατάσταση. Τοποθετήστε ένα θερμοστάτη σφιγκτήρα (A) στο σωλήνα τροφοδοσίας κάτω από το λέβητα. Ο θερμοστάτης σφιγκτήρα με τάπα πρέπει να ρυθμιστεί σε μέγιστη θερμοκρασία τροφοδοσίας της τάξης των 55°C.

Συναρμολογήστε το θερμοστάτη ενεργοποίηση/απενεργοποίηση (Β) και συνδέστε τον σε σειρά με το θερμοστάτη σφιγκτήρα στο συνδετήρα Χ4 - 6/7 στη μονάδα. Δείτε παρ. 10.1.

Σε αυτή την κατάσταση, η αντλία στο λέβητα χρησιμοποιείται για να ισοσταθμίσει την απώλεια πίεσης του συστήματος ενδοδαπέδιας θέρμανσης. Χρησιμοποιώντας το γράφημα απώλειας πίεσης παρ. 7.4 μπορεί να καθοριστεί η μέγιστη απώλεια πίεσης του συστήματος υποδαπέδιας θέρμανσης.

Βεβαιωθείτε ότι υπάρχει ελάχιστη κυκλοφορία νερού. Δείτε παρ. 7.3. Εφόσον απαιτείται, εγκαταστήστε μια βαλβίδα παράκαμψης (C).

Σε περίπτωση ενός συστήματος υποδαπέδιας θέρμανσης χωρίς αντλία, προτείνουμε την αλλαγή των παρακάτω παραμέτρων ρύθμισης:

παρ. ο από 0 σε 3.

παρ. Ρ από 5 σε 2.

Η παράμετρος 3 πρέπει επίσης, να ρυθμιστεί στο ελάχιστο επίπεδο ή στην απώλεια μετάδοσης της ιδιοκτησίας.

A B C D

5.1.3 Καταμερισμός εγκατάστασης ΚΗ σε ομάδες σε περίπτωση πρόσθετων πηγών θερμότητας

Αρχές λειτουργίας

Εάν ο θερμοστάτης χώρου απενεργοποιήσει το λέβητα λόγω άλλης πηγής θερμότητας (ξυλόσομπα, ανοιχτή φλόγα κ.τ.λ.), τα υπόλοιπα δωμάτια ενδέχεται να κρυώσουν. Αυτό μπορεί να επιλυθεί διαχωρίζοντας την εγκατάσταση ΚΗ σε δύο ζώνες. Η ζώνη με την εξωτερική πηγή θερμότητας (Z2) μπορεί να αποκοπεί από το κύριο κύκλωμα με τη βοήθεια μιας ηλεκτρικής βάνας αποκοπής. Και οι δύο ζώνες έχουν εξοπλιστεί με το δικό τους θερμοστάτη χώρου.

Σημειώστε: Αυτή η ρύθμιση "εξωτερικής πηγής θερμότητας" ενδέχεται να εφαρμοστεί εάν δεν πρέπει να θερμανθεί επιπλέον εξωτερικός λέβητας (τύπος εγκατάστασης 1).

Οδηγίες εγκατάστασης

1. Εγκαταστήστε τη βαλβίδα σύμφωνα με το σχεδιάγραμμα συνδεσμολογίας.
2. Συνδέστε το θερμοστάτη χώρου της ζώνης 1 σε Χ4 – 6/7.
3. Συνδέστε το θερμοστάτη χώρου της ζώνης 2 σε Χ4 – 11/12.
4. Αλλάξτε την παράμετρο Α (δείτε ρυθμίσεις παραμέτρων μέσω του κωδικού σέρβις παρ. 7.2).

Σημειώστε: Ό θερμοστάτης χώρου στη ζώνη 1 ΠΡΕΠΕΙ να είναι θερμοστάτης ενεργοποίησης/απενεργοποίησης. Ο θερμοστάτης χώρου στη ζώνη 2 μπορεί να είναι θερμοστάτης OpenTherm ή θερμοστάτης ενεργοποίησης/απενεργοποίησης.


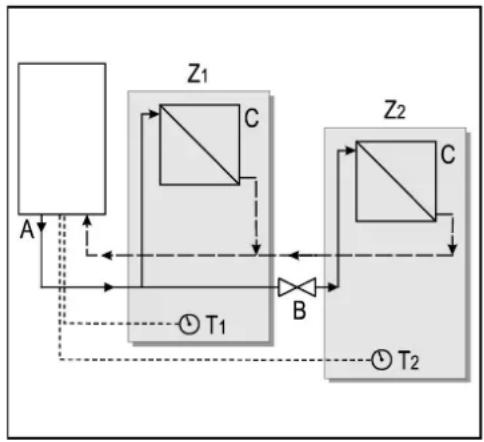

Σχεδιάγραμμα συνδεσμολογίας ρύθμισης "εξωτερικής πηγής θερμότητας"

A. Λέβητας
B. Ηλεκτρική βάνα αποκοπής 230 V \~
C. Καλοριφέρ
T1. Ζώνη θερμοστάτη χώρου 1
T2. Ζώνη θερμοστάτη χώρου 2
Z1. Zówη 1
Z2. Zówη 2

5.2 Σύνδεση εγκατάστασης DHW

1. Ξεπλύνετε προσεκτικά την εγκατάσταση.
2. Εφόσον απαιτείται, συναρμολογήστε ένα συνδυασμό εισόδου.

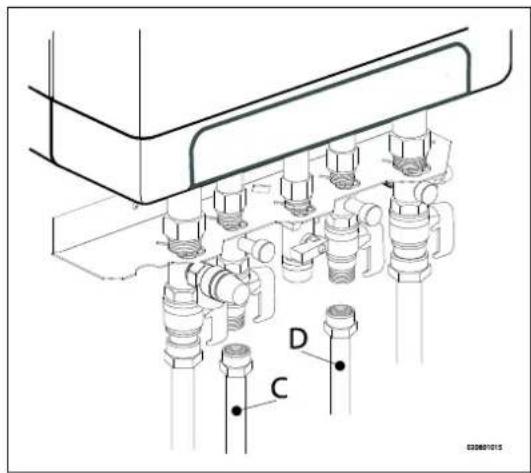

3. Συναρμολογήστε το σωλήνα κρύου (D) και ζεστού (C) νερού στο σετ σύνδεσης.

Σχόλια

• Εάν η μονάδα χρησιμοποιείται μόνο για τροφοδοσία ζεστού νερού, η λειτουργία θέρμανσης μπορεί να απενεργοποιηθεί χρησιμοποιώντας τον κωδικό σέρβις στον πίνακα ελέγχου. Η εγκατάσταση ΚΗ δεν χρειάζεται να συνδεθεί ή πληρωθεί.
• Εάν η μονάδα απενεργοποιηθεί κατά τη διάρκεια του χειμώνα και έχει αποσυνδεθεί από την ηλεκτρική τροφοδοσία, το νερό οικιακής χρήσης πρέπει να εκκενωθεί προς αποφυγή παγώματος. Για να το κάνετε αποσυνδέστε τις συνδέσεις νερού βρύσης κάτω από τη μονάδα.

Στην περίπτωση παλαιών εγκαταστάσεων ή κυκλωμάτων ζεστού νερού οικιακής χρήσης, τα οποία πιθανόν να περιέχουν μικρά σωματίδια, εγκαταστήστε ένα φίλτρο στο κύκλωμα ζεστού νερού οικιακής χρήσης.

Τα σωματίδια αυτά θα μπορούσαν να προκαλέσουν κάποια ζημιά κατά τη λειτουργία του κυκλώματος ζεστού νερού οικιακής χρήσης.

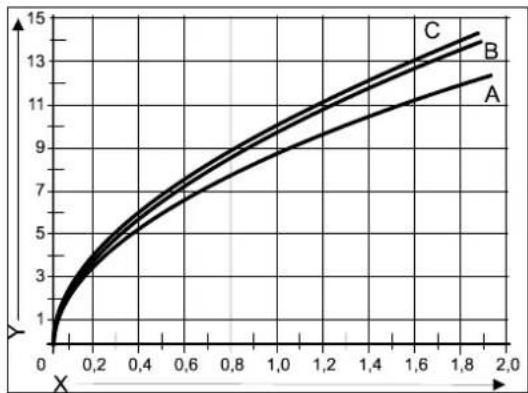

Γράφημα κυκλώματος αντίστασης μονάδας

A. EKOMB22AAV1H
B. EKOMB28AAV1H
C. EKOMB33AAV1H
X. Πίεση σωλήνα νερού (Bar)
Y. Παροχή (L/min, ανοχή ± 10%)

5.3 Ηλεκτρική σύνδεση

ΠΡΟΣΟΧΗ

Μια υποδοχή με γείωση ασφάλειας δεν πρέπει να βρίσκεται σε απόσταση μεγαλύτερη του 1 μέτρου από τη μονάδα.

Η υποδοχή πρέπει να είναι εύκολα προσβάσιμη.

Κατά την εγκατάσταση της μονάδας σε υγρό χώρο υποχρεωτική είναι μια σταθερή σύνδεση, με γενικό διακόπτη με ελάχιστο διάκενο επαφής 3 mm.

Εάν το ηλεκτρικό καλώδιο είναι κατεστραμμένο ή πρέπει να αντικατασταθεί για άλλο λόγο, το ανταλλακτικό ηλεκτρικό καλώδιο πρέπει να παραγγελθεί από τον κατασκευαστή ή αντιπρόσωπο αυτού. Σε περίπτωση αμφιβολίας, επικοινωνήστε με τον κατασκευαστή ή τον αντιπρόσωπό του.

1. Αφαιρέστε το βύσμα από την υποδοχή κατά την εργασία σε ηλεκτρικό κύκλωμα.
2. Εάν υπάρχει πλάκα καλύμματος (Α), αφαιρέστε την από μπροστά.
3. Ξεβιδώστε και τις δύο βίδες (1) πίσω από το παράθυρο οθόνης.
4. Ολισθήστε το κάτω μέρος του μπροστινού πλαισίου (2) προς τα μπροστά και αφαιρέστε το.
5. Τραβήξτε τον ελεγκτή του λέβητα προς τα εμπρός. Η μονάδα του ελεγκτή του λέβητα θα ανατραπεί προς τα κάτω κατά τη διαδικασία.
6. Απευθυνθείτε σε παρ. 10.2 για να πραγματοποιήσετε τις συνδέσεις.
7. Μετά από την πραγματοποίηση των απαραίτητων συνδέσεων, ολισθήστε τον ελεγκτή του λέβητα ξανά μέσα στη μονάδα και επαναφέρετε την πλάκα καλύμματος, εφόσον χρησιμοποιείται.
8. Μετά από την πραγματοποίηση των απαραίτητων συνδέσεων, συνδέστε τη μονάδα στην υποδοχή με γείωση ασφάλειας.

5.3.1 Ηλεκτρολογικές συνδέσεις

Ρύθμιση θερμοκρασίας	Συνδετήρας Χ4	Σχόλια
Θερμοστάτης χώρου ενεργοποίησης/απενεργοποίησης	6 - 7
Ρυθμιστικός θερμοστάτης με λειτουργία άνεσης σε χρήση	11 - 12
Αισθητήρας θερμοκρασίας περιβάλλοντος	8 - 9
Εξωτερική εξοικονόμηση ενέργειας ή διακόττης ΜΙΤ	4 - 5	Ρύθμιση παραμέτρου c. σε 0 Δείτε επίσης παρ. 7.2
Θερμοστάτης ψύχους	6 - 7	Παράλληλα σε θερμοστάτη χώρου

X5 4 5 6 7 8 9 10 11 12 X4

5.4 Σύνδεση θερμοστάτη χώρου

5.4.1 Θερμοστάτης χώρου ενεργοποίησης/απενεργοποίησης

1. Συνδέστε το θερμοστάτη χώρου (δείτε παρ. 10.1).
2. Εφόσον χρειαστεί, ρυθμίστε την αντίσταση ανάδρασης του θερμοστάτη χώρου σε 0,1 Α. Εάν δεν είσαστε βέβαιοι, μετρήστε το ηλεκτρικό ρεύμα και ρυθμίστε το κατάλληλα.
   Η μέγιστη αντίσταση του σωλήνα θερμοστάτη και του θερμοστάτη χώρου ανέρχεται συνολικά σε 15 Ohm.

5.4.2 Ρυθμιστικός θερμοστάτης, Open Therm

Η μονάδα είναι κατάλληλη για σύνδεση ενός ρυθμιστικού θερμοστάτη χώρου, σύμφωνα με το πρωτόκολλο επικοινωνίας OpenTherm.

Η πλέον σημαντική λειτουργία του ρυθμιστικού θερμοστάτη χώρου είναι ο υπολογισμός της θερμοκρασίας εισόδου στην επιθυμητή θερμοκρασία χώρου, ούτως ώστε να λάβει χώρα η ιδανική χρήση της ρύθμισης. Σε κάθε αίτημα θέρμανσης, η απαραίτητη είσοδος θερμοκρασίας εμφανίζεται στην οθόνη της μονάδας.

Συνδέστε το ρυθμιστικό θερμοστάτη (δείτε παρ.10.1).

Εάν επίθυμείτε να χρησιμοποιήσετε τη λειτουργία ενεργοποίησης/απενεργοποίησης νερού βρύσης του θερμοστάτη OpenTherm, η λειτουργία άνεσης πρέπει να έχει ρυθμιστεί σε εκο ή σε ενεργοποίηση.

Για περαιτέρω πληροφορίες, απευθυνθείτε στο εγχειρίδιο του θερμοστάτη χώρου.

5.4.3 Ρυθμιστικός θερμοστάτης χώρου, ασύρματος

rf-module

Ο λέβητας ΕΚΟΜΒ*ΑΑV1Η ΚΗ είναι κατάλληλος για ασύρματη επικοινωνία χωρίς μονάδα αποστολής/λήψης με τους θερμοστάτες χώρου Honeywell T87RF1003 Round RF, DTS92 και CMS927. Ο λέβητας ΚΗ και ο θερμοστάτης χώρου πρέπει να ανατεθεί στον άλλο:

- Πατήστε το κουμπί επαναφοράς 🚫 της μονάδας για περίπου 5 δευτερόλεπτα υύτως ώστε να εμφανιστεί το μενού θερμοστάτη χώρου RF.

- Ένας από τους παρακάτω κωδικούς θα εμφανιστεί στην οθόνη της μονάδας:

1. rF kai L / - : η οθόνη πάνω από το κουμπί εμφανίζει L που εναλλάσσεται με —

κόκκινο led : αναβοσβήνει

Δεν έχει ανατεθεί ο λέβητας ΚΗ. Μια μονάδα σε αυτή την κατάσταση λειτουργίας, μπορεί να συνδεθεί χρησιμοποιώντας τη μέθοδο του κατάλληλου θερμοστάτη χώρου.

Η μέθοδος της ανάθεσης εξαρτάται από τον τύπο του θερμοστάτη χώρου και περιγράφεται στις οδηγίες εγκατάστασης και λειτουργίας του ασύρματου θερμοστάτη χώρου.

1. rF και L / 1 : η οθόνη πάνω από το κουμπί ✉ εμφανίζει L που εναλλάσσεται με 1

κόκκινο led : σβηστό

Ο λέβητας CH έχει ήδη ανατεθεί. Υπάρχει ήδη μια διαθέσιμη σύνδεση με ένα θερμοστάτη χώρου RF. Για να επιτραπεί η δημιουργία νέας σύνδεσης, η υπάρχουσα σύνδεση πρέπει να απομακρυνθεί.

Δείτε: Αναίρεση ανάθεσης ενός θερμοστάτη χώρου RF στο λέβητα CH.

- Πατήστε το κουμπί επαναφοράς ψ για να εγκαταλείψετε το μενού θερμοστάτη χώρου RF ή περιμένετε για 1 λεππό.

'Ελεγχος σύνδεσης μεταξύ μονάδας και θερμοστάτη χώρου RF

1. Πατήστε το κουμπί επαναφοράς ψ της μονάδας για περίπου 5 δευτερόλεπτα για να αποκτήσετε πρόσβαση στο μενού θερμοστάτη χώρου RF του ελεγκτή του λέβητα.

2. Πατήστε το κουμπί σέρβις 1 φορά. Στην οθόνη πάνω από το κουμπί , θα εμφανιστεί t .

3. Ρυθμίστε το θερμοστάτη χώρου σε κατάσταση δοκιμής (δείτε τις οδηγίες εγκατάστασης και λειτουργίας του θερμοστάτη χώρου).

4. Το κόκκινο led πάνω από το κουμπί επαναφοράς Ψα αναβοσβήνει εάν η ανάθεση έχει ολοκληρωθεί σωστά.

rF - + ① ① L

rF - + ① ①

1. Πατήστε το κουμπί επαναφοράς ψ της μονάδας για να εγκαταλείψετε το μενού θερμοστάτη χώρου RF του ελεγκτή του λέβητα. Θα εγκαταλείψετε αυτόματα την κατάσταση δοκιμής 1 λεπτό μετά τη λήψη του τελευταίου μηνύματος δοκιμής του θερμοστάτη χώρου RF.

Αναίρεση ανάθεσης ενός θερμοστάτη χώρου RF στο λέβητα CH.

• Πατήστε το κουμπί επαναφοράς ↓ της μονάδας για περίπου 5 δευτερόλεπτα για να αποκτήσετε πρόσβαση στο μενού θερμοστάτη χώρου RF του λέβητα CH.
• Πατήστε το κουμπί σέρβις ✿ 2 φορές. Στην οθόνη πάνω από το κουμπί ✿, θα εμφανιστεί C.
• Πατήστε το κουμπί επαναφοράς ↓ της μονάδας εκ νέου για να αναιρέσετε τις υπάρχουσες αναθέσεις. Η οθόνη της μονάδας θα εμφανίσει εκ νέου rF,
  με L / - που αναβοσβήνει. Εφόσον χρειαστεί, μπορεί να ανατεθεί θερμοστάτης χώρου RF εκ νέου στη μονάδα.
  • Πατήστε το κουμπί επαναφοράς 🚫 της μονάδας για να εγκαταλείψετε το μενού θερμοστάτη χώρου RF ή περιμένετε για 1 λεπτό.

5.4.4 Αισθητήρας θερμοκρασίας περιβάλλοντος

Η μονάδα παρέχεται με σύνδεση για αισθητήρα θερμοκρασίας περιβάλλοντος. Ο αισθητήρας θερμοκρασίας περιβάλλοντος πρέπει να χρησιμοποιείται σε συνδυασμό με ένα θερμοστάτη χώρου ενεργοποίησης/απενεργοποίησης.

Σε γενικές γραμμές, όλοι οι θερμοστάτες χώρου ενεργοποίησης/απενεργοποίησης μπορούν να συνδυαστούν με έναν αισθητήρα θερμοκρασίας περιβάλλοντος. Κατόπιν αιτήματος του θερμοστάτη χώρου, ο λέβητας θα παρέχει θερμότητα στη μέγιστη ρυθμισμένη θερμοκρασία στο λέβητα. Η μέγιστη ρυθμισμένη θερμοκρασία ρυθμίζεται αυτόματα μέσω του αισθητήρα θερμοκρασίας περιβάλλοντος, σύμφωνα με τη ρυθμισμένη γραμμή καυσίμου στο λέβητα.

Συνδέστε τον αισθητήρα θερμοκρασίας περιβάλλοντος (δείτε παρ. 10.1). Για τη ρύθμιση γραμμής καυσίμου, δείτε τη ρύθμιση αντιστάθμισης (δείτε παρ. 7.5).

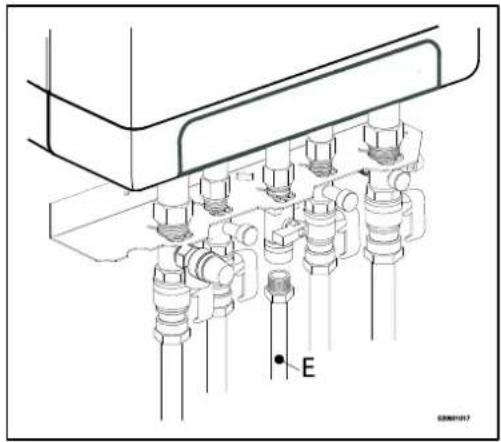

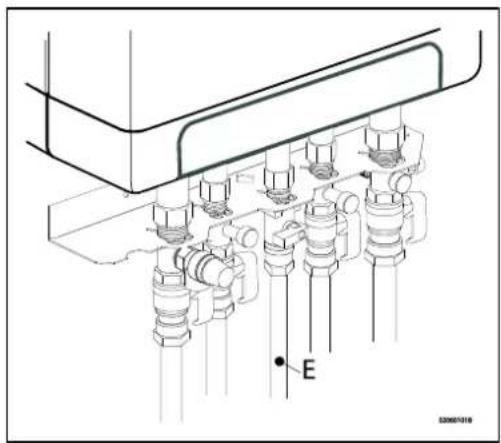

5.5 Σύνδεση αερίου

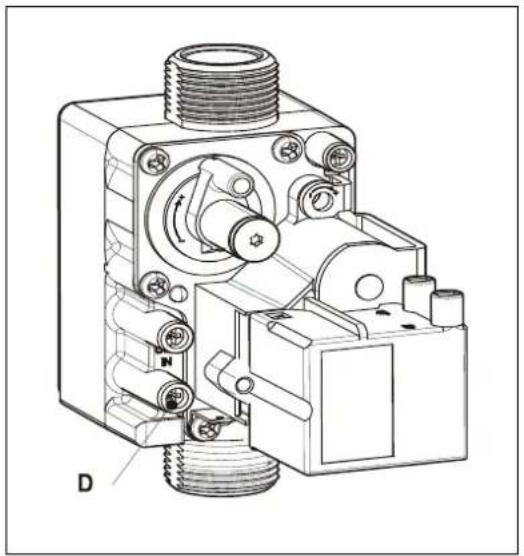

1. Τοποθετήστε τη βαλβίδα αερίου απευθείας στη σύνδεση αερίου 1/2" του σετ σύνδεσης, χρησιμοποιώντας μια κατάλληλη στεγανοποίηση
2. Τοποθετήστε ένα κόσκινο αερίου στη σύνδεση για τη μονάδα σε περίπτωση που το αέριο περιέχει ακαθαρσίες.
3. Συνδέστε το σωλήνα του αερίου στη βαλβίδα του αερίου χρησιμοποιώντας μια κατάλληλη στεγανοποίηση.
4. Ελέγξτε τα μέρη που φέρουν αέριο για διαρροές σε πίεση έως και 50 mbar.
5. Ο αγωγός αερίου πρέπει να εφαρμοστεί χωρίς πίεση.

E 02001017

Για την εγκατάσταση των υλικών του σωλήνα καπναερίων και τροφοδοσίας αέρα, ανατρέξτε στο εγχειρίδιο που περιλαμβάνεται με τα υλικά. Επικοινωνήστε με τον κατασκευαστή των υλικών του σωλήνα καπναερίων και τροφοδοσίας αέρα για αναλυτικές πληροφορίες και ειδικές οδηγίες για τη συναρμολόγηση.

Βεβαιωθείτε ότι οι συνδέσεις των υποδοχών των υλικών του σωλήνα καπναερίων και τροφοδοσίας αέρα έχουν στεγανοποιηθεί σωστά.

Η ακατάλληλη στερέωση του σωλήνα καπναερίων και τροφοδοσίας αέρα ενδέχεται να προκαλέσει επικίνδυνες καταστάσεις ή σε τραυματισμό.

Ελέγξτε τη στεγανότητα όλων των τμημάτων του σωλήνα καπναερίων.

Μην χρησιμοποιείτε βίδες ή λαμαρινόβιδες για την τοποθέτηση του συστήματος καπναγωγού, καθώς ενδέχεται νι προκληθεί διαρροή.

Μην χρησιμοποιείτε κανένα είδος γράσου κατά την τοποθέτηση του συστήματος σωλήνων.

Χρησιμοποιήστε νερό αντ' αυτού. Τα ελαστικά παρεμβύσματα στεγανοποίησης ενδέχεται να υποβαθμιστούν σε περίπτωση εφαρμογής γράσου.

Μην χρησιμοποιείτε ταυτόχρονα τμήματα, εξαρτήματα ή μεθόδους σύνδεσης διαφορετικών κατασκευαστών.

5.6.1 Ομόκεντρη σύνδεση 60/100

Ο λέβητας εξοπλίζεται με έναν προσαρμογέα καπναγωγού κατάλληλο για σύνδεση σε ένα σύστημα ομόκεντρης εξαγωγής καπναερίων με διάμετρο 60/100.

Τοποθετήστε τον ομόκεντρο σωλήνα με προσοχή στον προσαρμογέα. Τα ενσωματωμένα στεγανοποιητικά διασφαλίζουν την αεροστεγή σφράγιση.

5.6.2 Ομόκεντρη σύνδεση 80/125

Εάν απαιτείται, ο προσαρμογέας καπναγωγού 60/100 μπορεί να αντικατασταθεί από μια έκδοση για ένα σύστημα εξαγωγής καπναερίων διαμέτρου 80/125.

1. Ακολουθήστε πιστά τις οδηγίες που παρέχονται με το σετ προσαρμογέα 80/125.
2. Τοποθετήστε τον ομόκεντρο σωλήνα με προσοχή στον προσαρμογέα. Τα ενσωματωμένα στεγανοποιητικά διασφαλίζουν την αεροστεγή σφράγιση.

5.6.3 Παράλληλη σύνδεση 80/80

Εάν απαιτείται, ο προσαρμογέας καπναγωγού 60/100 μπορεί να αντικατασταθεί από μια έκδοση για ένα σύστημα καπναγωγού (2 σωλήνων) διαμέτρου 80 mm.

1. Ακολουθήστε πιστά τις οδηγίες που παρέχονται με το σετ προσαρμογέα 80.
2. Τοποθετήστε τους σωλήνες για τροφοδοσία αέρα και εξαγωγής καπναερίων με προσοχή στο άνοιγμα της εισόδου αέρα και στον προσαρμογέα καπναγωγού της μονάδας. Τα ενσωματωμένα στεγανοποιητικά διασφαλίζουν την αεροστεγή σφράγιση. Βεβαιωθείτε ότι δεν χρησιμοποιείτε ταυτόχρονα διαφορετικές συνδέσεις.

5.7 Συστήματα εξόδου

Λάβετε υπόψη ότι δεν επιτρέπεται η χρήση όλων των διατάξεων καπναγωγών σε όλες τις χώρες. Επομένως, τηρείτε τους τοπικούς κανονισμούς πριν από την εγκατάσταση.

Τα παραπάνω σχέδια είναι ενδεικτικά και ενδέχεται να διαφέρουν ως προς τις λεπτομέρειες.

Επεξήγηση για τα συστήματα καπναγωγών
Κατηγορία σύμφωνα με τη σήμανση CE
B23	Καπναγωγός ο οποίος εκκενώνει τα προϊόντα καύσης στο εξωτερικό του χώρου στον οποίο βρίσκεται η μονάδα. Ο αέρας καύσης αντλείται απευθείας από τον χώρο.	Βεβαιωθείτε ότι η είσοδος αέρα είναι ανοιχτή και πληροί τις απαιτήσεις
B33	Σύστημα καπναγωγού το οποίο έχει συνδεθεί με κοινό σύστημα καπναγωγών. Αυτό το κοινό σύστημα καπναγωγών αποτελείται από έναν καπναγωγό φυσικού ελκυσμού.Όλα τα τμήματα υπό πίεση της μονάδας τα οποία περιέχουν προϊόντα καύσης περιβάλλονται πλήρως από τμήματα της μονάδας που παρέχουν αέρα καύσης. Ο αέρας καύσης παρέχεται στη μονάδα από τον χώρο μέσω ενός ομόκεντρου αγωγού, ο οποίος περιβάλλει τον καπναγωγό. Ο αέρας εισέρχεται μέσω ειδικών στομίων που βρίσκονται στην επιφάνεια του αγωγού.	Βεβαιωθείτε ότι η είσοδος αέρα είναι ανοιχτή και πληροί τις απαιτήσεις
C13	Οριζόντιο σύστημα καπναγωγού. Η εκκένωση γίνεται στον εξωτερικό τοίχο.Το άνοιγμα εισόδου για την τροφοδοσία αέρα βρίσκεται στην ίδια ζώνη πίεσης με το άνοιγμα εκκένωσης	Για παράδειγμα: μια επιτοίχια απόληξη μέσω της πρόσοψης.
C33	Κατακόρυφο σύστημα καπναγωγού. Εκκένωση καπναερίων μέσω της οροφής.Το άνοιγμα εισόδου για την τροφοδοσία αέρα βρίσκεται στην ίδια ζώνη πίεσης με το άνοιγμα εκκένωσης	Για παράδειγμΑ: μια κατακόρυφη απόληξη οροφής.
C43	Συνδεδεμένος σωλήνας τροφοδοσίας αέρα και εκκένωσης καπναερίων (σύστημα CLV)Δίδυμος ή ομόκεντρος σωλήνας
C53	Ξεχωριστός σωλήνας τροφοδοσίας αέρα και ξεχωριστός σωλήνας εκκένωσης καπναερίων.Εκκένωση σε διαφορετικές ζώνες πίεσης
C63	Υλικά καπναγωγών με σήμανση CE που είναι διαθέσιμα στο εμπόριο	Μην χρησιμοποιείτε ταυτόχρονα υλικά καπναγωγών από διαφορετικούς προμηθευτές.
C83	Συνδεδεμένος σωλήνας τροφοδοσίας αέρα και εκκένωσης καπναερίων (σύστημα CLV)Εκκένωση σε διαφορετικές ζώνες πίεσης	Μόνο ως σύστημα δίδυμου σωλήνα
C93	Σωλήνας τροφοδοσίας αέρα και εκκένωσης καπναερίων σε άξονα ή με αγωγό:Ομόκεντρος. Τροφοδοσία αέρα από υπάρχοντα σωλήνα. Εκκένωση καπναερίων μέσω της οροφής. Η τροφοδοσία αέρα και η εκκένωση καπναερίων βρίσκονται στην ίδια ζώνη πίεσης.	Σύστημα ομόκεντρου καπναγωγού μεταξύ του λέβητα και του σωλήνα.

5.8 Υλικό καπναγωγού

Μπορείτε να παραγγείλετε τα ακόλουθα υλικά καπναγωγών από τη Daikin.

Επίσης, επισκεφθείτε τον ιστότοπο fluegas.daikin.eu

C13

Κωδ. προϊόντος	Περιγραφή
EKFGP2978	Κιτ επιτοίχιας απόληξης PP/GLV 60/100
EKFGP4651	Επέκταση PP/GLV 60/100 x 500 mm
EKFGP4652	Επέκταση PP/GLV 60/100 x 1000 mm
EKFGP4660	Γωνία PP/GLV 60/100 90°
EKFGP4661	Γωνία PP/GLV 60/100 45°
EKFGP2977	Κιτ επιτοίχιας απόληξης χαμηλής κατατομής PP/GLV 60/100
EKFGP4664	Γωνία PP/GLV 60/100 30°
EKFGP4631	Επιτοίχιος βραχίονας διαμ. 100
EKFGP4667	Ταυ μέτρησης με πλαίσιο επιθεώρησης PP/GLV 60/100

C33

Κωδ. προϊόντος	Περιγραφή
EKFGP4631	Επιτοίχιος βραχίονας διαμ. 100
EKFGP4651	Επέκταση PP/GLV 60/100 x 500 mm
EKFGP4652	Επέκταση PP/GLV 60/100 x 1000 mm
EKFGP4660	Γωνία PP/GLV 60/100 90°
EKFGP4661	Γωνία PP/GLV 60/100 45°
EKFGP4664	Γωνία PP/GLV 60/100 30°
EKFGP4667	Ταυ μέτρησης με πλαίσιο επιθεώρησης PP/GLV 60/100
EKFGP6837	Απόληξη οροφής PP/GLV 60/100 AR460

C53

Κωδ. προϊόντος	Περιγραφή
EKFGP4651	Επέκταση PP/GLV 60/100 x 500 mm
EKFGP4652	Επέκταση PP/GLV 60/100 x 1000 mm
EKFGP6837	Απόληξη οροφής PP/GLV 60/100 AR460
EKFGW4085	Γωνία PP 80 90°
EKFGW4086	Γωνία PP 80 45°
EKFGV1102	Σετ σύνδεσης καπνοδόχου 60/100, είσοδος αέρα διαμ.80 C53
EKFGP4660	Γωνία PP/GLV 60/100 90°
EKFGP4661	Γωνία PP/GLV 60/100 45°
EKFGP4664	Γωνία PP/GLV 60/100 30°
EKFGP4667	Ταυ μέτρησης με πλαίσιο επιθεώρησης PP/GLV 60/100
EKFGP4631	Επιτοίχιος βραχίονας διαμ. 100
EKFGW4001	Επέκταση PP 80x500
EKFGW4002	Επέκταση PP 80x1000
EKFGW4004	Επέκταση PP 80x2000
C93
Κωδ. προϊόντος	Περιγραφή
EKFGP4678	Σύνδεση καπνοδόχου 60/100
EKFGP1856	Κιτ σπιράλ PP διαμ. 60-80
EKFGP6340	Επέκταση σπιράλ PP 80 L=10 M
EKFGP6344	Επέκταση σπιράλ PP 80 L=15 M
EKFGP6341	Επέκταση σπιράλ PP 80 L=25 M
EKFGP6342	Επέκταση σπιράλ PP 80 L=50 M
EKFGP6324	Σύνδεσμος σπιράλ-σπιράλ PP 80
EKFGP4664	Γωνία PP/GLV 60/100 30°
EKFGP4661	Γωνία PP/GLV 60/100 45°
EKFGP4660	Γωνία PP/GLV 60/100 90°
EKFGP6333	Αποστάτης PP 80-100
EKFGP4667	Ταυ μέτρησης με πλαίσιο επιθεώρησης PP/GLV 60/100
EKFGP4631	Επιτοίχιος βραχίονας διαμ. 100
EKFGP4651	Επέκταση PP/GLV 60/100 x 500 mm

5.9 Σύνδεση σε σύστημα καπναγωγού χωρίς είσοδο αέρα (B23, B33)

ΠΡΟΣΟΧΗ

• Βεβαιωθείτε ότι ο χώρος του λέβητα πληροί τις ρυθμιστικές απαιτήσεις για τη σύνδεση συστήματος καπναγωγού σύμφωνα με τις κατηγορίες B23 ή B33
• Αν η σύνδεση του λέβητα σε ένα σύστημα καπναγωγού γίνεται σύμφωνα με την κατηγορία Β23 ή Β33, η κλάση προστασίας ηλεκτρικών συνδέσεων είναι IP20 αντί για IP44

Γενική συναρμολόγηση

1. Ολισθήστε τους σωλήνες εξόδου αερίου καύσης τον ένα μέσα στον άλλο.

Από τη μονάδα, όλοι οι σωλήνες πρέπει να ωθούνται ο ένας μέσα στον προηγούμενο. Τοποθετήστε έναν μη κατακόρυφο σωλήνα εξόδου αερίου καύσης σε κλίση προς τη μονάδα (ελάχ. 5 mm/m).

5.9.1 Επιτρεπόμενα μήκη σωλήνα σε συστήματα παράλληλης τροφοδοσίας αέρα και καπναγωγού

Επιτρεπόμενα μήκη σωλήνα κατά τη χρήση σωλήνων ∅80 mm στις κατηγορίες B23 και B33

	C13	C33	C43	C53	C83
EKOMB22AAV1H	100 m	100 m	100 m	100 m	100 m
EKOMB28AAV1H	85 m	85 m	85 m	85 m	85 m
EKOMB33AAV1H	80 m	80 m	80 m	80 m	80 m

5.10 Σύνδεση σε στεγανοποιημένο σύστημα καπναγωγού.

5.10.1 Μήκη σωλήνα

Καθώς αυξάνεται η αντίσταση του καπναγωγού και των σωλήνων τροφοδοσίας αέρα, η ισχύς της μονάδας θα μειώνεται. Η μέγιστη επιτρεπόμενη μείωση ισχύος ανέρχεται σε 5%. Η αντίσταση της τροφοδοσίας αέρα και της εξόδου αερίου καύσης εξαρτάται από το μήκος, τη διάμετρο και όλα τα εξαρτήματα του συστήματος σωληνώσεων. Ανά κατηγορία μονάδας, το συνολικό μήκος σωλήνα ενδείκνυται για την τροφοδοσία αέρα και την έξοδο εύφλεκτου αερίου.

5.10.2 Επιτρεπόμενα μήκη σωλήνα σε συστήματα ομόκεντρου καπναγωγού

Επιτρεπόμενα μήκη σωλήνα κατά την εφαρμογή ομόκεντρου 60/100

	C13	C33
EKOMB22AAV1H	10 m	11 m
EKOMB28AAV1H	10 m	10 m
EKOMB33AAV1H	10 m	10 m

Επιτρεπόμενα μήκη σωλήνα κατά την εφαρμογή ομόκεντρου 80/125

	C13	C33	C93
EKOMB22AAV1H	29 m	29 m	Βλέπε παρ. 5.10.8
EKOMB28AAV1H	29 m	29 m	Βλέπε παρ. 5.10.8
EKOMB33AAV1H	29 m	29 m	Βλέπε παρ. 5.10.8

Επικοινωνήστε με τον κατασκευαστή για υπολογισμούς δοκιμής για την αντίσταση της τροφοδοσίας αέρα και το σωλήνα εξόδου εύφλεκτου αερίου και τη θερμοκρασία τοίχου στο άκρο του σωλήνα εξόδου εύφλεκτου αερίου.

Μήκη αντικατάστασης

Κύρτωση 90°	R/D=1	2 m
Κύρτωση 45°	R/D=1	1 m
Γόνατο 90°	R/D=0,5	4 m
Γόνατο 45°	R/D=0,5	2 m

Γενική συναρμολόγηση:

Για όλες τις εξόδους ισχύει η παρακάτω συναρμολόγηση:

1. Σπρώξτε τον ομόκεντρο σωλήνα εξόδου εύφλεκτου αερίου και το σωλήνα τροφοδοσίας αέρα.
2. Ολισθήστε τους ομόκεντρους σωλήνες τον ένα μέσα στον άλλο. Από τη μονάδα, όλοι οι σωλήνες πρέπει να ωθούνται ο ένας μέσα στον προηγούμενο.
3. Τοποθετήστε έναν μη κατακόρυφο σωλήνα εξόδου αερίου καύσης σε κλίση προς τη μονάδα (ελάχ. 5 mm/m).
4. Τοποθετήστε τους βραχίονες εγκατάστασης σύμφωνα με τις οδηγίες συναρμολόγησης του προμηθευτή στο σύστημα σωληνώσεων τροφοδοσίας αέρα/καπναγωγού.

5.10.3 Επιτρεπόμενα μήκη σωλήνα σε συστήματα παράλληλης τροφοδοσίας αέρα και καπναγωγού

Επιτρεπόμενα μήκη σωλήνα κατά τη χρήση σωλήνων ∅80 mm (συνολικά για τον καπναγωγό και τον σωλήνα τροφοδοσίας αέρα).

	C13	C33	C43	C53	C83
EKOMB22AAV1H	100 m	100 m	100 m	100 m	100 m
EKOMB28AAV1H	85 m	85 m	85 m	85 m	85 m
EKOMB33AAV1H	80 m	80 m	80 m	80 m	80 m

Μήκη αντικατάστασης

Κύρτωση 90°	R/D=1	2 m
Κύρτωση 45°	R/D=1	1 m
Γόνατο 90°	R/D=0,5	4 m
Γόνατο 45°	R/D=0,5	2 m

Παράδειγμα υπολογισμού

Σωλήνας	Μήκη σωλήνα	Συνολικό μήκος σωλήνα
Έξοδος καπναερίων	L1 + L2 + L3 + 2x2 m	13 m
Τροφοδοσία αέρα	L4 + L5 + L6 + 2x2 m	12 m

Σημείωση:

Το συνολικό μήκος σωλήνα είναι: σύνολο μηκών ίσιων σωλήνων + σύνολο μηκών σωλήνα αντικατάστασης κυρτώσεων/γονάτων αθροίζεται σε συνολικά 25 μέτρα. Εάν αυτή η τιμή είναι μικρότερη από το μέγιστο επιτρεπόμενο μήκος σωλήνα, η έξοδος καπναερίων ανταποκρίνεται στις απαιτήσεις σε αυτό το σημείο.

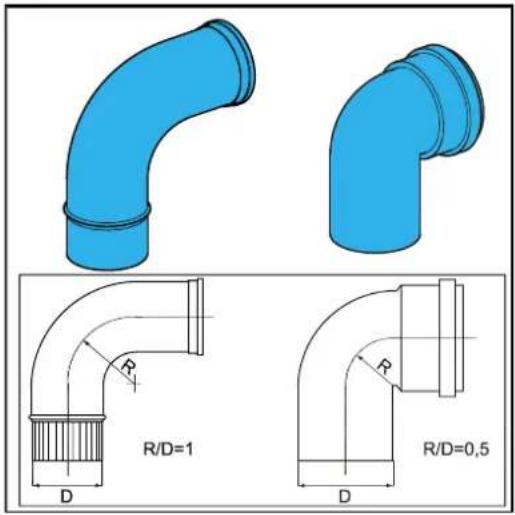

R/D=1 R/D=0.5

L4=6m L3=7.5m L5=0.5m L2=0.5m L6=1.5m φ1 l1=1m φ2=2a φ3=3a

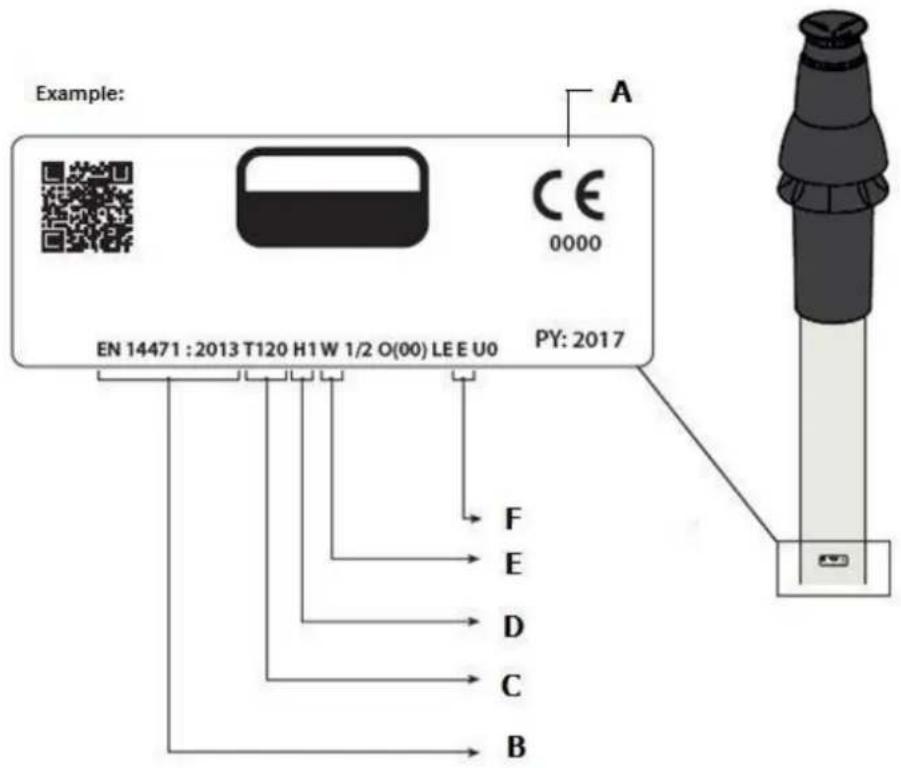

5.10.4 Εξαρτήματα καπναγωγών αερίου που είναι διαθέσιμα στο εμπόριο (C63).

Οι ιδιότητες καύσης καθορίζουν την επιλογή του υλικού καπναγωγού.

Τα πρότυπα EN 1443 και EN 1856-1 παρέχουν τις απαραίτητες πληροφορίες για την επιλογή του υλικού ροής μέσω ενός αυτοκόλλητου που περιλαμβάνει έναν αναγνωριστικό κωδικό.

Ο αναγνωριστικός κωδικός περιλαμβάνει τις ακόλουθες πληροφορίες:

Α Σήμανση ΚΕ

Β Πρότυπο που πρέπει να πληρούται:

Μέταλλο,

EN 1856-1 ñ EN 1856-2

Πλαστικό,

EN 14471

Ο αναγνωριστικός κωδικός περιλαμβάνει τις ακόλουθες πληροφορίες

C Κατηγορία θερμοκρασίας : T120

D Κατηγορία πίεσης

: Πίεση (P) ή Υψηλή πίεση (Hi)

Ε Κατηγορία αντοχής : W (Υγρασία)

F Κατηγορία αντοχής σε περίπτωση πυρκαγιάς : E

Example: EN 14471 : 2013 T120 H1W 1/2 O(00) LE E U0 PY: 2017 A CE 0000 F E D C B

Διαστάσεις συστήματος καπναγωγού C63 (εξωτερικές διαστάσεις σε mm)

Παράλληλα		Ομόκεντρο 80/125		Ομόκεντρο 60/100
		Καπναγωγός	Είσοδος αέρα	Καπναγωγός	Είσοδος αέρα
80	+0,3-0,7	80 +0,3-0,7	125 +2-0	60 +0,3-0,7	100 +2-0

Δεν πρέπει να συνδυάζονται διαφορετικά υλικά καπναγωγών με διαφορετικές σημάνσεις!

5.10.5 Ασφαλής στερέωση του συστήματος καπναγωγού

ΣΗΜΑΝΤΙΚΟ

• Autoí οι κανονισμοί εφαρμόζονται τυπικά στα συστήματα ομόκεντρων και παράλληλων καπναγωγών.
  • Το σύστημα καπναγωγού πρέπει να στερεωθεί με ασφάλεια σε μια συμπαγή δομική κατασκευή.
  • Το σύστημα καπναγωγού πρέπει να έχει συνεχή κλίση προς τα κάτω στον λέβητα (1,5° έως 3°). Σημείωση: Οι επιτοίχιες απολήξεις πρέπει νε εγκαθίστανται σε οριζόντια θέση.
  • Χρησιμοποιήστε μόνο τους παρεχόμενους βραχίονες.
• Κάθε γωνία πρέπει να στερεωθεί με ασφάλεια με χρήση του βραχίονα. Εξαίρεση για τη σύνδεση στον λέβητα: Αν το ύψος των σωλήνων πριν κι μετά την πρώτη γωνία δεν υπερβαίνει τα 250 mm, το δεύτερο στοιχείο μετά την πρώτη γωνία πρέπει να στερεωθεί με έναν βραχίονα. Σημείωση: Ο βραχίονας πρέπει να τοποθετηθεί στη γωνία!
• Κάθε επέκταση πρέπει να ασφαλιστεί με βραχίονα σε κάθε μέτρο. Αυτός ο βραχίονας δεν πρέπει να τοποθετηθεί σφιχτά γύρω από τον σωλήνα, έτσι ώστε να διασφαλίζεται η ελεύθερη κίνηση του σωλήνα.
• Βεβαιωθείτε ότι ο βραχίονας έχει ασφαλίσει στη σωστή θέση ανάλογα με τη θέση του βραχίονα στον σωλήνα ή τη γωνία:
• Μην χρησιμοποιείτε ταυτόχρονα εξαρτήματα ή σφιγκτήρες καπναγωγών από διαφορετικούς προμηθευτές.

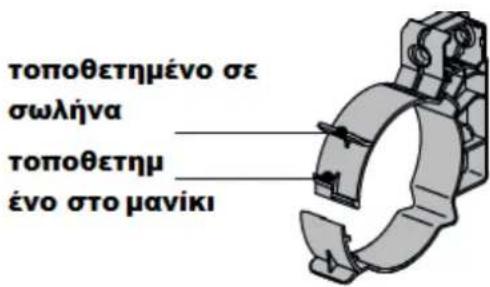

топothetημένο σε σωλήνα топothetημ ένο στο μανίκι

Μέγ. απόσταση μεταξύ των σφιγκτήρων

Κατακόρυφα	Άλλα
2000 mm	1000 mm

• Διαιρέστε τα μήκη μεταξύ των βραχιόνων σε ίσα μέρη.
• Κάθε σύστημα πρέπει να περιλαμβάνει τουλάχιστον 1 βραχίονα.
• Τοποθετήστε τον πρώτο σφιγκτήρα σε απόσταση 500 mm από τον λέβητα.

max. 1000 mm max. 2000 mm max. 1000 mm

5.10.6 Τροφοδοσία αέρα από πρόσοψη και έξοδο οροφής με κεντρικό σύστημα εξάτμισης

Μονάδα κατηγορίας: C83

Επιτρέπεται τροφοδοσία αέρα από πρόσοψη και έξοδο οροφής με κεντρικό σύστημα εξάτμισης.

ΣΗΜΑΝΤΙΚΟ

• Η τροφοδοσία αέρα μέσα στην πρόσοψη πρέπει να εξοπλιστεί με κύκλωμα εισόδου (Α).
• Το κεντρικό σύστημα εξόδου πρέπει να εξοπλιστεί με κάλυμμα εξαγωγέα έλξης (Β).
• Εάν το κεντρικό σύστημα εξόδου βρίσκεται σε εξωτερικό χώρο, ο σωλήνας εξόδου πρέπει να έχει διπλό τοίχωμα ή να είναι μονωμένος.

Επιτρεπόμενο μήκος σωλήνα

Σωλήνας εξόδου καυσαερίων μεταξύ μονάδας και κεντρικού συστήματος εξόδου και σωλήνας τροφοδοσίας αέρα μεταξύ μονάδας και κυκλώματος εισόδου μαζί:

EKOMB22AAV1H	100 m
EKOMB28AAV1H	85 m
EKOMB33AAV1H	80 m

Οι ελάχιστες διάμετροι του κεντρικού συστήματος εξόδου βασίζονται στο κενό

A B min.500 min.1500

Αριθμός μονάδων	EKOMB22AAV1H	EKOMB28AAV1H	EKOMB33AAV1H
2	110	130	130
3	130	150	150
4	150	180	180
5	180	200	200
6	200	220	220
7	220	230	230
8	230	250	250
9	240	270	270
10	260	280	280
11	270	290	290
12	280	300	300

Κοινή έξοδος καυσαερίου

Η έξοδος της εξόδου καυσαερίου μπορεί να δημιουργηθεί σε οποιαδήποτε θέση στην επιφάνεια οροφής, εφόσον η έξοδος στην επιφάνεια οροφής έχει τον ίδιο προσανατολισμό όπως η τροφοδοσία αέρα στην πρόσοψη. Σε επίπεδη οροφή, η έξοδος της εξόδου καυσαερίου πρέπει να πραγματοποιηθεί στην περιοχή "ελεύθερης" εξόδου.

Τοποθετήστε μια έξοδο συμπυκνώματος.

Σημείωση

Η κεντρική έξοδος έχει πιστοποιηθεί σε συνδυασμό με τη μονάδα.

5.10.7 Συνδυαστικό σύστημα εξόδου καυσαερίου/εισαγωγής αέρα Μονάδα κατηγορίας: C43

ΣΗΜΑΝΤΙΚΟ

• Επιτρέπεται η έξοδος οροφής με συνδυαστικό σύστημα τροφοδοσίας αέρα - εξόδου καυσαερίου.
• Για το κοινό κάλυμμα εξόδου καυσαερίου και τροφοδοσίας αέρα, απαιτείται δήλωση καμίας αντίρρησης ή ένα Πιστοποιητικό αερίου από το ινστιτούτο Gastec Gas.
• Η διέλευση του ανοίγματος ισοστάθμισης πίεσης στο κάτω μέρος της κεντρικής τροφοδοσίας αέρα και του συστήματος εξόδου καπνοδόχου είναι ίση με το γινόμενο του 0,44 επί της επιφάνειας εξόδου αερίου καπνού.

Η κεντρική τροφοδοσία αέρα και η κεντρική έξοδος καυσαερίων μπορεί να πρέπει να πραγματοποιηθούν σε ομόκεντρη θέση ή ξεχωριστά.

Επιτρεπόμενο μήκος σωλήνα

Για παράλληλο: Τροφοδοσία αέρα και συνδυαστική έξοδος αερίου, εκτός του μήκους της συνδυαστικής τροφοδοσίας.

Για ομόκεντρο: Συνολικό μήκος σωλήνα, εκτός του μήκους της συνδυαστικής τροφοδοσίας.

	Παράλληλο	Ομόκεντρο60/100	Ομόκεντρο80/125
EKOMB22AAV1H	100 m	10 m	29 m
EKOMB28AAV1H	85 m	10 m	29 m
EKOMB33AAV1H	80 m	10 m	29 m

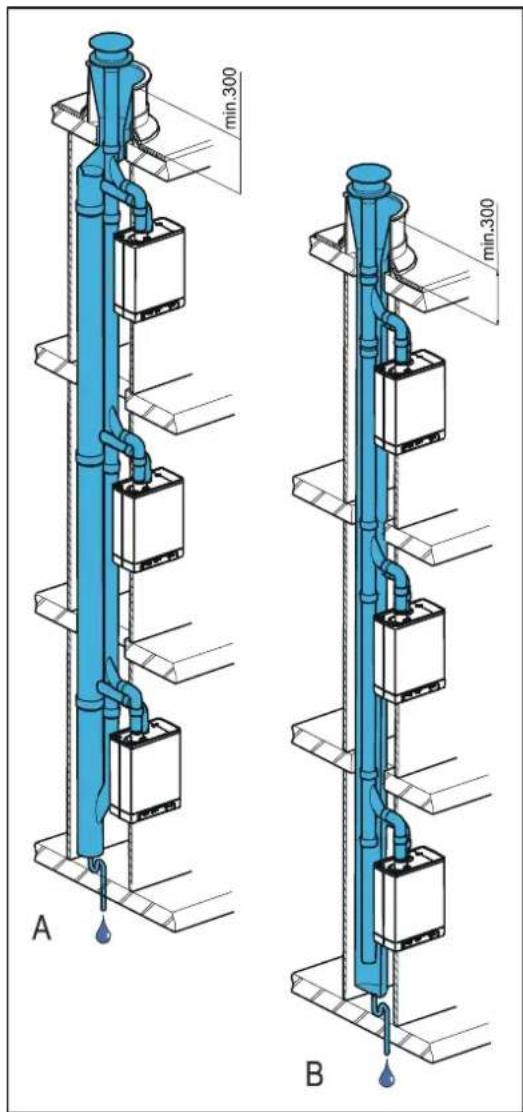

min.300 min.300 A B

Οι ελάχιστες διάμετροι του κοινού συστήματος τροφοδοσίας αέρα και του σωλήνα αερίου καπνοδόχου βασίζονται στις απαιτήσεις επιθεώρησης υπ' αριθμό 2001-02, 138 της Gastec.

	EKOMB22AAV1H και EKOMB28AAV1H				EKOMB33AAV1H
Αριθμός μονάδων	Ομόκεντρα		Παράλληλα		Ομόκεντρα		Παράλληλα
	Έξοδος καπνοδόχου	Είσοδος αέρα	Έξοδος καπνοδόχου	Είσοδος αέρα	Έξοδος καπνοδόχου	Είσοδος αέρα	Έξοδος καπνοδόχου	Είσοδος αέρα
2	135	253	135	214	155	291	155	246
3	157	295	157	249	166	311	166	263
4	166	311	166	263	176	330	176	279
5	175	328	175	278	186	349	186	295
6	184	345	184	292	196	367	196	311
7	193	362	193	306	206	386	206	326
8	201	376	201	318	216	404	216	342
9	210	393	210	332	226	423	226	358
10	219	410	219	347	236	442	236	374
11	228	427	228	361	247	463	247	391
12	237	444	237	375	257	482	257	407
13	246	461	246	389	267	500	267	423
14	255	478	255	404	277	519	277	439
15	264	494	264	418	287	538	287	454
16	272	509	272	431	297	556	297	470
17	281	526	281	445	307	575	307	486
18	290	543	290	459	317	594	317	502
19	299	560	299	473	328	614	328	519
20	308	577	308	488	338	633	338	535

5.10.8 Ομόκεντρη, οριζόντια έξοδος καπνοδόχου, κάθετο μέρος που περιβάλλεται από αέρα με κέλυφος

Μονάδα κατηγορίας: C93

'Ενα σύστημα απαγωγής καυσαερίων σύμφωνο με το τύπο εγκατάστασης C93 (C33S), επιτρέπεται όταν χρησιμοποιούνται υλικά καπναγωγού με πιστοποίηση CE, ή με υλικά που προμηθεύεστε από την Daikin.

Θα πρέπει να λάβετε υπόψη σας τα παρακάτω σημεία.

Γενικά

• Απόληξη κατναγωγού σε καμινάδα με διάμετρο 60 ή 80mm (σταθερή ή εύκαμπτη)
• Όταν χρησιμοποιούνται πλαστικά εξαρτήματα κατναγωγού, θα πρέπει να πληρούν την ελάχιστη θερμοκρασιακή κλάση των 1200 C
• Η εσωτερική γωνία μέσα στη καμινάδα που συνδέει τον διπλό ομόκεντρο καπναγωγό με τον κάθετο καπναγωγό θα πρέπει να στηρίζεται σύμφωνα με τις οδηγίες εγκατάστασης. Οι οδηγίες εγκατάστασης του κατασκευαστή για τα συστήματα καπναγωγού θα πρέπει πάντα να ακολουθούνται στο ακέραιο.
• Σε υπάρχουσες εγκαταστάσεις, η καμινάδαπρέπει να επιθεωρείται και αν είναι αναγκαίο να καθαρίζεται πριν η νέα εγκατάσταση παραδοθεί σε λειτουργία.
• Πρέπει πάντα να εξασφαλίζεται η στεγανότητα της καμινάδας, όταν διαπερνά χώρους διαβίωσης

Επιτρεπόμενο μήκος καπναγωγού και προδιαγραφές συστήματος

Όταν μια καμινάδα (π.χ. χτιστή καμινάδα) χρησιμοποιείται για είσοδο φρέσκου αέρα, οι παρακάτω προδιαγραφές θα πρέπει να τηρούνται..

Σωλήνας κατναγωγού	Διάσταση καμινάδας [mm]		Μέγιστο μήκος (mtr)
Diameter (mm)(rigid or flexible)	Square	Round
DN 60	115 x 115	135	11
DN 80	135 x 135	155	29

6 ΑΡΧΙΚΗ ΕΚΚΙΝΗΣΗ ΜΟΝΑΔΑΣ ΚΑΙ ΕΓΚΑΤΑΣΤΑΣΗΣ

6.1 Πλήρωση και εξαέρωση μονάδας και εγκατάσταση

6.1.1 Σύστημα CH

1. Εισάγετε το βύσμα μονάδας μέσα σε μία υποδοχή. Η μονάδα μπορεί να εκτελέσει αυτοέλεγχο: 2 (στην οθόνη σέρβις). Η μονάδα θα μεταβεί στη συνέχεια σε ρύθμιση απενεργοποίησης: - (στην οθόνη σέρβις) και η πίεση ΚΗ εμφανίζεται στην οθόνη θερμοκρασίας

Εάν η πίεση CH είναι μικρότερη από 0,5 bar, η πίεση CH θα αναβοσβήνει πάνω στην οθόνη. Στη ρύθμιση απενεργοποίησης, θα εμφανίζεται η πίεση CH.

1. Συνδέστε το σωλήνα πλήρωσης στην τάπα πλήρωσης/αποστράγγισης και γεμίστε την εγκατάσταση με καθαρό πόσιμο νερό, σε πίεση μεταξύ 1 και 2 bar, εάν η εγκατάσταση είναι κρύα (μπορείτε να το διαπιστώσετε από την οθόνη θερμοκρασίας).

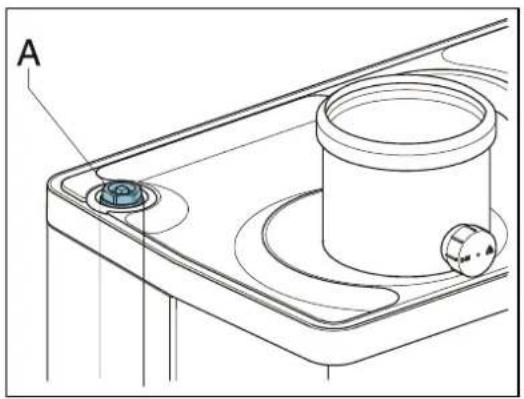

2. Αερίστε το σύστημα με χειροκίνητο αεριστήρα (Α). Κατόπιν παραγγελίας, μπορεί να ενσωματωθεί αυτόματος αεριστήρας πάνω στη μονάδα αντί του χειροκίνητου αεριστήρα.
3. Αερίστε την εγκατάσταση με χειροκίνητους αεριστήρες πάνω στα καλοριφέρ.
4. Γεμίστε την εγκατάσταση ΚΗ εάν η πίεση έχει πέσει κατά πολύ λόγω αερισμού.
5. Ελέγξτε όλες τις συνδέσεις για διαρροές.
6. Ελέγζτε αν το σιφόνι έχει γεμίσει με νερό.

Εάν το σιφόνι δεν έχει γεμίσει με νερό, τα καυσαέρια μπορεί να απελευθερώνονται μέσα στο χώρο.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν έχει προστεθεί πρόσθετο στο νερό ΚΗ, πρέπει αυτό να είναι κατάλληλο για υλικά που χρησιμοποιούνται στη μονάδα, όπως χαλκός, ορείχαλκος, ανοξείδωτος χάλυβας, χάλυβας, πλαστικό και λάστιχο. Το πρόσθετο πρέπει ιδανικά να φέρει πιστοποίηση KIWA/ATA/A.

6.1.2 Παροχή DHW

1. Ανοίξτε την κεντρική βάνα για να επαναφέρετε το τμήμα DHW υπό πίεση.
2. Αερίστε τον εναλλάκτη και το σύστημα σωληνώσεων ανοίγοντας τη βάνα DHW. Αφήστε τη βάνα ανοιχτή έως ότου ο αέρας εξέλθει από το σύστημα.
3. Ελέγξτε όλες τις συνδέσεις για διαρροές.

6.1.3 Τροφοδοσία αερίου

1. Αερίστε το σωλήνα αερίου με την οπή μέτρησης αρχικής πίεσης (D) πάνω στο μπλοκ αερίου.
2. Ελέγξτε όλες τις συνδέσεις για διαρροές.
3. Ελέγξε την αρχική πίεση και την πίεση απόκλισης (δείτε παρ. 7.7).

6.2 Αρχική εκκίνηση μονάδας

1 2 3 4 5 6 7 8 A B C D E F G

'Evδειξη

1 Ενεργοποίηση/απενεργοποίηση
2 Λειτουργία ΚΗ ή ρύθμιση μέγιστης θερμοκρασίας ΚΗ
3 Λειτουργία βάνας ή ρύθμιση θερμοκρασίας βάνας
4 Απαραίτητη θερμοκρασία ΚΗ ή νερό βάνας σε °C / πίεση νερού ΚΗ σε bar / κατάσταση δυσλειτουργίας
5 Λειτουργία άνεσης βάνας eco
6 Λειτουργία άνεσης βάνας ενεργοποίηση
7 Κωδικός λειτουργίας
8 Αναβοσβήνει σε περίπτωση δυσλειτουργίας

Λειτουργία

Α Κουμπί ενεργοποίησης/απενεργοποίησης
B Κουμπί βάνα/CH για τη ρύθμιση της επιθυμητής θερμοκρασίας
C Kouμπί -
D Kouμπί +
Ε Λειτουργία άνεσης βάνας απενεργοποίηση / eco / ενεργοποίηση
F Κουμπί σέρβις / πραγματική θερμοκρασία κατά τη διάρκεια αιτήματος θέρμανσης
G Κουμπί επαναφοράς

Μετά από την ολοκλήρωση των παρακάτω ενεργειών, επιτρέπεται η αρχική εκκίνηση της μονάδας.

1. Πατήστε το κουμπί ① για αρχική λειτουργία της μονάδας. Ο εναλλάκτης θερμότητας θα θερμανθεί και πάνω στην οθόνη σέρβις → θα εμφανιστεί 3, 4 και 7 (Ανάλογα με την κατάσταση του εξωτερικού διακόπτη εςο ή/και τη ρύθμιση OpenTherm).
2. Ρυθμίστε τη ρύθμιση αντλίας βάσει της μέγιστης ρυθμισμένης ισχύος και της πλευρικής αντίστασης νερού της εγκατάστασης. Για την κεφαλή νερού της αντλίας και την απώλεια πίεσης της μονάδας: δείτε παρ. 7.4.
3. Ρυθμίστε το θερμοστάτη χώρου σε υψηλότερη ρύθμιση από αυτή της θερμοκρασίας χώρου. Η λειτουργία θα μεταβεί σε λειτουργία ΣΗ: 5 στην οθόνη σέρβις
4. Ενεργοποιήστε την εγκατάσταση.
5. Ελέγξτε τη διαφορά θερμοκρασίας μεταξύ της εισόδου και της επιστροφής της μονάδας και των καλοριφέρ. Αυτή πρέπει να ανέρχεται σε περίπου 20°C. Ρυθμίστε τη μέγιστη ισχύ πάνω στο πλαίσιο σέρβις για αυτό το σκοπό (δείτε παρ. 7.3). Εφόσον χρειαστεί, ρυθμίστε τη ρύθμιση αντλίας ή/και τις βάνες αποκοπής καλοριφέρ. Η πρότυπη ρύθμιση της αντλίας είναι η ρύθμιση 3. Η ελάχιστη τροφοδοσία ανέρχεται σε: 155 l/h σε ρυθμισμένη ισχύ 5,4 kW 510 l/h σε ρυθμισμένη ισχύ 17,8 kW 750 l/h σε ρυθμισμένη ισχύ 26,2 kW 1150 l/h σε ρυθμισμένη ισχύ 40,9 kW
6. Απενεργοποιήστε τη μονάδα.
7. Εκκενώστε τον αέρα από τη μονάδα και την εγκατάσταση αφού κρυώσει (γεμίστε εφόσον χρειαστεί).
8. Ελέγξτε την παροχή θέρμανσης και ζεστού νερού ως προς την ορθή λειτουργία τους.
9. Κατευθύνετε το χρήστη στο θέμα της πλήρωσης, της εξαέρωσης και της λειτουργίας της παροχής θέρμανσης και ζεστού νερού.

Σχόλια

Η μονάδα εξοπλίζεται με έναν ηλεκτρονικό ελεγκτή λέβητα, ο οποίος ενεργοποιεί τον ελεγκτή λέβητα και παρακολουθεί διαρκώς τη φλόγα, σε κάθε αίτημα θέρμανσης από τη θέρμανση ή από την παροχή ζεστού νερού.
- Η αντλία κυκλοφορίας θα λειτουργεί σε κάθε αίτημα θέρμανσης για τη θέρμανση. Η αντλία συνεχίζει να λειτουργεί για περίπου 1 λεπτό. Ο χρόνος συνέχισης λειτουργίας μπορεί να αλλάξει σε κάθε αίτημα (δείτε παρ. 7.3).
- Η αντλία θα λειπουργεί αυτόματα 1 φορά ανά 24 ώρες, για 10 δευτερόλεπτα, ούτως ώστε να αποφευχθεί το μπλοκάρισμά της. Η συγκεκριμένη αυτόματη ενεργοποίηση της αντλίας πραγματοποιείται 24 ώρες μετά το τελευταίο αίτημα θέρμανσης. Για να αλλάξετε το χρόνο πρέπει να ενεργοποιήσετε στιγμιαία το θερμοστάτη χώρου στην επιθυμητή χρονική στιγμή.
• Για την παροχή ζεστού νερού δεν θα λειτουργεί η αντλία.

6.3 Απενεργοποίηση μονάδας

ΠΡΟΣΟΧΗ

Εκκενώστε τη μονάδα και την εγκατάσταση, σε περίπτωση διακοπής του ηλεκτρικού ρεύματος και όταν υπάρχει κίνδυνος παγώματος.

1. Αφαιρέστε το βύσμα από την υποδοχή.
2. Εκκενώστε τη μονάδα με την τάπα πλήρωσης/αποστράγγισης.
3. Εκκενώστε την εγκατάσταση στο πιο χαμηλό σημείο.
4. Κλείστε την κεντρική τάπα για την τροφοδοσία νερού από το τμήμα ζεστού νερού.
5. Εκκενώστε τη μονάδα λύνοντας τους συνδέσμους ζεστού νερού χρήσης (ZNX) κάτω από τη μονάδα.
6. Αδειάστε το σιφόνι.

6.3.1 Αντιπαγωτική προστασία

• Προς αποφυγή παγώματος της εξόδου συμπυκνώματος, η μονάδα πρέπει να εγκατασταθεί σε χώρο που προστατεύεται από το ψύχος.
• Αυτή η μονάδα έχει εξοπλιστεί με αντιπαγωτική προστασία κατά του ψύχους. Εάν η θερμοκρασία του εναλλάκτη θερμότητας πέσει υπερβολικά, η αντλία θα αρχίσει να λειτουργεί έως ότου ο εναλλάκτης θερμότητας θερμανθεί επαρκώς. Εάν υπάρχει κίνδυνος παγώματος της εγκατάστασης (ή μέρους αυτής), το πιο ψυχρό σημείο θα πρέπει να εξοπλιστεί με ένα (εξωτερικό) θερμοστάτη ψύχους στο σωλήνα επιστροφής. Αυτός πρέπει να συνδεθεί σύμφωνα με το σχεδιάγραμμα ηλεκτρικής συνδεσμολογίας (δείτε παρ. 10.2).

Σημείωση

Εάν έχει εξοπλιστεί (εξωτερικός) θερμοστάτης ψύχους στην εγκατάσταση και έχει συνδεθεί στη μονάδα, δεν θα είναι ενεργός εάν η μονάδα στον πίνακα ελέγχου έχει απενεργοποιηθεί (□ στην οθόνη σέρβις ).

7 PYΘΜΙΣΗ ΚΑΙ ΠΡΟΣΑΡΜΟΓΗ

Η λειτουργία της μονάδας μπορεί να επηρεαστεί από τις ρυθμίσεις (παραμέτρους) στον ελεγκτή του λέβητα. Μέρος αυτής μπορεί να διαμορφωθεί απευθείας μέσω του πίνακα ελέγχου, άλλο μέρος μπορεί να ρυθμιστεί μόνο μέσω του κωδικού εγκαταστάτη.

7.1 Άμεσα μέσω πίνακα ελέγχου

Είναι δυνατός ο άμεσος χειρισμός των παρακάτω λειτουργιών.

Μονάδα ενεργοποίηση/απενεργοποίηση

Το κουμπί Ενεργοποιεί τη μονάδα.

Όταν η μονάδα είναι ενεργή, το πράσινο LED πάνω από το κουμπί Θα είναι αναμμένο. Όταν η μονάδα είναι απενεργοποιημένη, μία ράβδος θα είναι αναμμένη στην οθόνη σέρβις ( - ) για να υποδείξει ότι η μονάδα είναι συνδεδεμένη στην ηλεκτρική τροφοδοσία. Σε αυτή τη ρύθμιση λειτουργίας, η οθόνη θερμοκρασίας θα εμφανίζει επίσης την πίεση στην εγκατάσταση CH (σε bar).

Θερινή λειτουργία.

Όταν η παράμετρος q έχει ρυθμιστεί σε μια τιμή σε αντίθεση με 0 καλοκαίρι η λειτουργία μπορεί να ενεργοποιηθεί πιέζοντας το κουμπί.

Σε λειτουργία το καλοκαίρι η κεντρική θέρμανση έχει κλείσει , ενώ ζεστού νερού παραμένει ενεργή .

Θερινή λειτουργία μπορεί να ενεργοποιηθεί πιέζοντας το Κουμπί . και πάλι μετά την ενεργοποίηση του λέβητα .

Στην οθόνη [ Έτσι ], [ Su ] ή [ Et ] εμφανίζεται ( ο κωδικός στην οθόνη εξαρτάται από τη ρύθμιση της παραμέτρου q ).

Θερινή λειτουργία μπορεί να απενεργοποιηθεί πατώντας το ο κουμπί δύο φορές. Ο λέβητας θα είναι τότε σε κανονική λειτουργική κατάσταση και πάλι.

Ανεση

Η λειτουργία άνεσης βάνας μπορεί να ελεγχθεί από το κουμπί άνεσης βάνας και διαθέτει τις παρακάτω ρυθμίσεις:

• Εντός: (① LED ενεργοποίηση) Η λειτουργία άνεσης της μονάδας παραμένει διαρκώς ενεργοποιημένη. Ο εναλλάκτης θερμότητας διατηρείται διαρκώς ζεστός. Η μονάδα παρέχει άμεσα ζεστό νερό.
• Eco: ( ^① LED ενεργοποίηση) Η λειτουργία άνεσης της μονάδας διαθέτει δυνατότητα αυτοεκμάθησης. Η μονάδα θα ρυθμιστεί στη χρήση του ζεστού νερού οικιακής χρήσης. Αυτό σημαίνει ότι ο εναλλάκτης θερμότητας δεν θα διατηρείται ζεστός κατά τη διάρκεια της νύχτας ή κατά τη διάρκεια μεγάλων απουσιών.
• Απενεργοποίηση: (Και τα δύο LED απενεργοποιημένα) Απενεργοποίηση: Ο εναλλάκτης θερμότητας δεν διατηρείται ζεστός, πράγμα που σημαίνει ότι η τροφοδοσία ζεστού νερού χρήσης (ZNX) διαρκεί λίγο περισσότερο. Εάν δεν υπάρχει ανάγκη για ζεστό νερό χρήσης (ZNX) ή άμεση τροφοδοσία του, η λειτουργία άνεσης μπορεί να απενεργοποιηθεί.

Επαναφορά

Ελέγξτε τη φύση της δυσλειτουργίας βάσει του κωδικού δυσλειτουργίας σε παρ. 8.1 και εφόσον είναι δυνατό αντιμετωπίστε την αιτία της δυσλειτουργίας πριν από την επαναφορά της μονάδας.

Εάν λαμβάνει χώρα υπόδειξη δυσλειτουργίας κλειδώματος με τη βοήθεια ενός LED που αναβοσβήνει πάνω από το κουμπί και ενός αριθμού στην οθόνη , ἡμονάδα μπορεί να επανεκκινήσει πατώντας το κουμπί επαναφοράς ↓.

Αλλαγή ρυθμίσεων διαφόρων λειτουργιών:

Πατώντας το κουμπί ξγια 2 δευτερόλεπτα, θα μεταβείτε στο μενού ρύθμισης χρήστη (το LED σε και η ένδειξη αριθμού θα αρχίσει να αναβοσβήνει). Εάν πατήσετε επανειλημμένως το κουμπί ξ θα αναβοσβήνει διαφορετικό LED λειτουργίας κάθε φορά. Όταν το LED αναβοσβήνει, η κατάλληλη λειτουργία μπορεί να ρυθμιστεί με το κουμπί και . H ρυθμισμένη τιμή εμφανίζεται στην οθόνη

Το κουμπί ενεργοποίησης/απενεργοποίησης ① κλείνει το μενού ρύθμισης και οι αλλαγές δεν αποθηκεύονται.

Το κουμπί επαναφοράς 🚫 κλείνει το μενού ρύθμισης και αποθηκεύει τις αλλαγές.

Εάν δεν πατηθεί κανένα κουμπί για 30 δευτερόλεπτα, το μενού ρύθμισης θα κλείσει αυτόματα και οι αλλαγές αποθηκεύονται.

Μέγιστη θερμοκρασία τροφοδοσίας ΚΗ

Πατήστε το κουμπί ⚠ έως ότου αρχίσει να αναβοσβήνει το LED σε 📄.

Χρησιμοποιήστε το κουμπί + και το κουμπί - για να καταχωρίσετε θερμοκρασία μεταξύ 30°C και 90°C (τυπική ρύθμιση 80°C).

Θερμοκρασία νερού βρύσης

Πατήστε το κουμπί ⑧ έως ότου αρχίσει να αναβοσβήνει το LED σε

Χρησιμοποιήστε το κουμπί + και το κουμπί - για να καταχωρίσετε θερμοκρασία μεταξύ 40°C και 65°C (τυπική ρύθμιση 60°C).

7.2 Ρυθμίσεις παραμέτρου μέσω κωδικού σέρβις

Οι παράμετροι του ελεγκτή του λέβητα έχουν διαμορφωθεί εργοστασιακά σύμφωνα με τον παρακάτω πίνακα.

Αυτές οι παράμετροι μπορούν να αλλάξουν μόνο με κωδικό σέρβις. Προβείτε στις παρακάτω ενέργειες για να ενεργοποιήσετε τη μνήμη προγράμματος:

1. Πατήστε το κουμπί ↗ και το κουμπί ↓ ταυτόχρονα, έως ότου εμφανιστεί ☐ στην οθόνη σέρβις και ☐ στην οθόνη θερμοκρασίας.
2. Χρησιμοποιήστε το κουμπί + για να καταχωρίσετε 15 (κωδικός σέρβις) στην οθόνη θερμοκρασίας.
3. Χρησιμοποιήστε το κουμπί για να ρυθμίσετε την παράμετρο που επιθυμείτε να διαμορφώσετε στην οθόνη σέρβις.
4. Χρησιμοποιήστε το κουμπί + και το κουμπί — για να ρυθμίσετε την παράμετρο στην επιθυμητή τιμή (εμφανίζεται) στην οθόνη θερμοκρασίας.
5. Μετά από την καταχώριση όλων των επιθυμητών αλλαγών, πατήστε το κουμπί Ἃ εως ότου εμφανιστεί ῒ στην οθόνη σέρβις. Ο ελεγκτής του λέβητα έχει στο σημείο αυτό προγραμματιστεί εκ νέου.

Σημείωση

Πατώντας το κουμπί ① θα μεταβείτε εκτός του μενού χωρίς αποθήκευση των αλλαγών της παραμέτρου.

Παράδειγμα: Αλλαγή από "συνδυαστικά" σε "μόνο ζεστό νερό"

1. Πατήστε ταυτόχρονα τα κουμπιά ✿ και ↙.
2. Χρησιμοποιήστε το κουμπί + για να μεταβείτε σε 15.
3. Πατήστε το κουμπί 1 φορά. Στην οθόνη θα εμφανιστούν Α 0 και α 1.
4. Χρησιμοποιήστε το κουμπί + για να αλλάξετε το 0 σε 2.
5. Πατήστε το κουμπί ↓ ἐως ότου εμφανιστεί
6. Στο σημείο αυτό έχει ενσωματωθεί η αλλαγή. Η μονάδα θα αποκρίνεται μόνο σε αίτημα ζεστού νερού.

Παράμέτρο	Ρύθμιση	ΕΚΟΜΒ*ΑΑV1Η			Περιγραφή
		22	28	33
0	Κωδικός σέρβις [15]	-	-	-	Πρόσβαση σε ρυθμίσεις τεχνικού εγκατάστασης, πρέπει να καταχωρηθεί ο κωδικός σέρβις (=15)
1	Τύπος εγκατάστασης	0	0	0	0= συνδυαστικά1= θέρμανση χώρου + ζεστό νερό μέσω δοχείο αποθήκευσης2 = μόνο ζεστό νερό3 = μόνο θέρμανση χώρου
2	Συνεχής άντληση CH	0	0	0	0= μόνο μετά-λειτουργία αντλίας1= αντλία συνεχώς ενεργή2 - 5 = δεν ενεργή
3	Ρύθμιση μέγιστης ισχύς CH	70	70	70	Ρύθμιση επίτευξης ρυθμισμένης τιμής παραμέτρου c έως και 85%
3.	Μέγιστη χωρητικότητα ρυθμιστικής αντλίας CH	80	80	80	Ρύθμιση επίτευξης ρυθμισμένης τιμής παραμέτρου c. έως και 100%
4	Ρύθμιση μέγιστης ισχύος ζεστού νερού	99	99	99	Ρύθμιση επίτευξης ρυθμισμένης τιμής παραμέτρου d έως και 100% (=99 + 1x)
5	Ελάχ. θερμοκρασία εξερχόμενου νερού συμπληρωματικής ζώνης της γραμμής καυσίμου	25	25	25	Επίτευξη ρύθμισης 10°C σε ρυθμισμένη τιμή παραμέτρου 5
5.	Μέγ. τιμή ρύθμισης θερμοκρασίας εξερχόμενου νερού συμπληρωματικής ζώνης	90	90	90	Επίτευξη ρύθμισης 30°C έως 90°C
6	Ελάχ. εξωτερική θερμοκρασία της γραμμής καυσίμου	-7	-7	-7	Επίτευξη ρύθμισης -30 έως 10°C
7	Μέγ. εξωτερική θερμοκρασία της γραμμής καυσίμου	25	25	25	Επίτευξη ρύθμισης 15°C έως 30°C
8	Χρόνος συνέχισης λειτουργίας αντλίας CH μετά από λειτουργία CH	1	1	1	Επίτευξη ρύθμισης 0 έως 15 λεπτά
9	Χρόνος συνέχισης λειτουργίας αντλίας CH μετά από λειτουργία λέβητα	1	1	1	Επίτευξη ρύθμισης 0 έως 15 λεπτά(δεν ισχύει για συνδυαστική μονάδα)
A	Ρύθμιση τρίοδης βάνας αποκοπής ήβάνας αποκοπής MIT	0	0	0	0= τροφοδοτείται με ρεύμα κατά τη λειτουργία CH1= τροφοδοτείται με ρεύμα κατά τη λειτουργία ζεστού νερού και κατά την αναμονή2= τρίοδη βαλβίδα σε ρύθμιση CH εάν η συσκευή δεν βρίσκεται σε αναμονή3= ρύθμιση ζώνης4 και άνω = δεν ενεργή
B	Ενισχυτής	1	1	0	0= απενεργοποίηση1= ενεργοποίηση
C	Βηματική ρύθμιση	1	1	1	0= βηματική ρύθμιση απενεργοποίησης κατά τη λειτουργία CH1= βηματική ρύθμιση ενεργοποίησης κατά τη λειτουργία CH
C	Ελάχιστες σ.α.λ. CH	30	30	30	Επίτευξη ρύθμισης 20 – 50%
c.	Ελάχιστη χωρητικότητα ρυθμιστικής αντίλιας CH	40	40	40	Επίτευξη ρύθμισης 15 σε ρυθμισμένη τιμή παρ. 3.
D	Ελάχιστες σ.α.λ. ζεστού νερού	25	25	25	Επίτευξη ρύθμισης 20 – 50%
E	Ελάχ. θερμοκρασία εξερχόμενου νερού συμπληρωματικής ζώνης σε OT (OpenTherm) ή θερμοστάτη RF	30	30	30	Επίτευξη ρύθμισης 10 – 60°C
E.	Αντίδραση OT και θερμοστάτη χώρου RF	1	1	1	0= δεν αποκρίνεται σε αίτημα ζεστού νερού εάν η επίθυμητή θερμοκρασία είναι μικρότερη από τη ρυθμισμένη τιμή παρ. Ε1= αποκρίνεται σε αίτημα ζεστού νερού με ελάχιστη θερμοκρασία εξερχόμενου νερού συμπληρωματικής ζώνης περιορισμένη σε ρυθμισμένη τιμή παρ. Ε2= αποκρίνεται σε αίτημα ζεστού νερού με μέγιστη θερμοκρασία εξερχόμενου νερού συμπληρωματικής ζώνης (λειτουργία ενεργοποίησης/απενεργοποίησης)3= Έλεγχος τροφοδοσίας ρεύματος από την ενεργοποίηση του θερμοστάτη χώρου Open Therm
F	Αρχικές σ.α.λ. CH	70	70	70	Επίτευξη ρύθμισης 40 – 99% των ρυθμισμένων μέγιστων σ.α.λ.
F.	Αρχικές σ.α.λ. ζεστού νερού	70	70	70	Επίτευξη ρύθμισης 40 – 99% των ρυθμισμένων μέγιστων σ.α.λ.
h	Μέγ. σ.α.λ. ανεμιστήρα (* 100 σ.α.λ.)	45	46	46	Επίτευξη ρύθμισης 40 – 50 (ΕΚΟΜΒ22ΑΑV1Η, ΕΚΟΜΒ28ΑΑV1Η και ΕΚΟΜΒ33ΑΑV1Η)Αυτή η παράμετρος μπορεί να χρησιμοποιηθεί για τη ρύθμιση των μέγιστων σ.α.λ.
J	Δεν εφαρμόζεται	-	-	-	Δεν εφαρμόζεται
L	προστασίας από λεγιονέλλα	0	0	0	δεν ενεργή (Μόνο για λέβητες με δοχείο ζεστού νερού)
n	Ρυθμισμένη θερμοκρασία κατά τη λειτουργία λέβητα (Ta)	85	85	85	Επίτευξη ρύθμισης 60°C - 90°C
n.	Θερμοκρασία ζεστού νερού σε άνεση/Εco	0	0	0	Επίτευξη ρύθμισης: 0 ή 40°C – 60°C0 = θερμοκρασία αναθέρμανσης ίση με τη θερμοκρασία ζεστού νερού
O.	Χρόνος αναμονής ανταπόκρισης σε αίτημα CH	0	0	0	Επίτευξη ρύθμισης 0 – 15 λεπτά
O	Χρόνος αναμονής λειτουργίας CH μετά από λειτουργία ζεστού νερού	0	0	0	Επίτευξη ρύθμισης 0 – 15 λεπτά
o.	Αριθμός ημερών eco	3	3	3	Επίτευξη ρύθμισης 0, 1 έως 100 = Λειτουργία άνεσης ελεγχόμενη από το θερμοστάτη χώρου Open Therm1 – 10 αριθμός ημερών eco
P	Χρόνος ανακύκλωσης κατά τη λειτουργία CH	5	5	5	Ελάχιστος χρόνος απενεργοποίησης σε λειτουργία CHΜπορεί να ρυθμιστεί σε 0 - 15 λεπτά
P.	Τιμή αναφοράς ζεστού νερού	24	30	36	0 = Εφαρμόζεται διακόπτης ροής24 = ΕΚΟΜΒ22ΑΑV1Η30 = ΕΚΟΜΒ28ΑΑV1Η36 = ΕΚΟΜΒ33ΑΑV1Η
q	Θερινή λειτουργία	0	0	0	0 = Θερινή λειτουργία απενεργοποιείται1 = Θερινή λειτουργία πρέπει να ενεργοποιηθεί Θευμπιού( κωδικός στην οθόνη : Σου )2 = Θερινή λειτουργία πρέπει να ενεργοποιηθεί Θευμπιού( κωδικός στην οθόνη : Μέχρι )3 = Θερινή λειτουργία πρέπει να ενεργοποιηθεί Θευμπιού( κωδικός στην οθόνη : Et )
r	Συντελεστής καμπύλη θέρμανσης	0	0	0	δεν ενεργή

7.3 Ρύθμιση μέγιστης ισχύος CH

Η μέγιστη ισχύς ΚΗ έχει ρυθμιστεί σε 70% εργοστασιακά. Εάν δεν απαιτείται ισχύς για την εγκατάσταση ΚΗ, η μέγιστης ισχύς ΚΗ μπορεί να αλλάξει ρυθμίζοντας τις σ.α.λ. του ανεμιστήρα. Δείτε πίνακα: Ρύθμιση ισχύος ΚΗ.

Αυτός ο πίνακας εμφανίζει τη σχέση μεταξύ των σ.α.λ. του ανεμιστήρα και της ισχύος μονάδας.

Επιθυμητή ισχύς CH σε kW (περ.)			Ρυθμίσεις σε οθόνη σέρβις(σε % μέγιστων σ.α.λ.)
ΕΚΟΜΒ*ΑΑV1Η
22	28	33
17,8	22,6	26,2	± 83
14,8	19,1	22,0	70
12,7	16,4	19,0	60
10,6	13,7	15,9	50
8,3	11,0	12,7	40
6,4	8,3	9,6	30
5,4	6,9	7,0	25

Προσοχή:

Η ισχύς μειώνεται αργά όταν η φωτιά ανάψει και χαμηλώσει όταν η ρυθμισμένη θερμοκρασία εξερχόμενου νερού συμπληρωματικής ζώνης επιτευχθεί (ρύθμιση σε Τα).

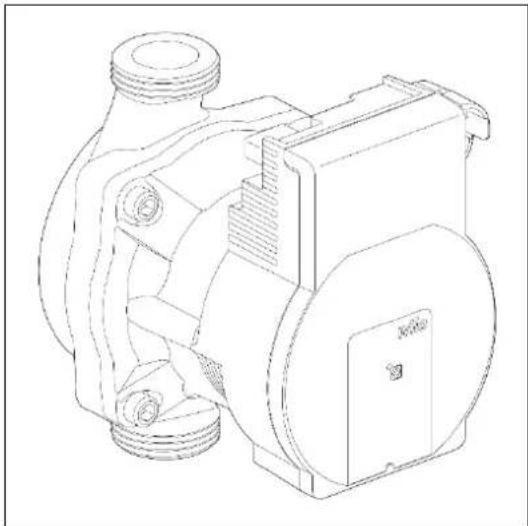

7.4 Ρύθμιση ρυθμιστικής αντλίας

Οι λέβητες ΕΚΟΜΒ*ΑΑV1Η ΚΗ έχουν εξοπλιστεί με ρυθμιστική αντλία κλάσης Α, η οποία ρυθμίζει βάσει της παρεχόμενης ισχύος ΚΗ. Η ελάχιστη και μέγιστη χωρητικότητα της αντλίας μπορεί να ρυθμιστούν με τις παραμέτρους 3 και c. Βλέπε επίσης παρ. 7.2.

Η ρυθμισμένη τιμή παραμέτρου 3. (μέγ. ρύθμιση αντλίας) είναι το ποσοστό της μέγιστης χωρητικότητας αντλίας και συνδέεται με τη ρυθμισμένη μέγιστη ισχύ ΚΗ, όπως αυτή έχει ρυθμιστεί με την παράμετρο 3

Η ρυθμισμένη τιμή παραμέτρου c. (ελάχ. ρύθμιση αντλίας) συνδέεται με την ελάχιστη ισχύ ΚΗ, όπως αυτή έχει ρυθμιστεί με την παράμετρο c

Εάν το φορτίο ΚΗ ρυθμιστεί μεταξύ της ελάχιστης και της μέγιστης τιμής, η χωρητικότητα αντλίας μπορεί να ρυθμιστεί αναλόγως.

Γράφημα απώλειας πίεσης μονάδας ΚΗ πλευρά

A. EKOMB22AAV1H
B. EKOMB28AAV1H
C. EKOmB33AAV1H

7.5 Ρύθμιση αντιστάθμισης

Κατά τη σύνδεση ενός εξωτερικού αισθητήρα, η θερμοκρασία εξερχόμενου νερού ρυθμίζεται αυτόματα ανάλογα με την θερμοκρασία περιβάλλοντος, σύμφωνα με τη ρυθμισμένη γραμμή καυσίμου.

Η μέγιστη θερμοκρασία εξερχόμενου νερού συμπληρωματικής ζώνης (Τ max) ρυθμίζεται από την οθόνη. Εάν το επιθυμείτε, η γραμμή καυσίμου μπορεί να αλλάξει χρησιμοποιώντας κωδικό σέρβις (δείτε παρ.7.3).

Γράφημα γραμμής καυσίμου

X. T περιβάλλοντος σε °C
Υ. Τ εξερχόμενου νερού σε °C

A. Εργοστασιακή ρύθμιση

$$ (\text { Tmax CH } = 8 0 ^ {\circ} \mathrm{C}, \text { Tmin CH } = 2 5 ^ {\circ} \mathrm{C}, \text { Tmin ex } = - 7 ^ {\circ} \mathrm{C}, \text { Tmax ex } = 2 5 ^ {\circ} \mathrm{C}) $$

B. Παράδειγμα

$$ (\text { Tmax CH } = 6 0 ^ {\circ} \mathrm{C}, \text { Tmin CH } = 2 5 ^ {\circ} \mathrm{C}, \text { Tmin ex } = - 7 ^ {\circ} \mathrm{C}, \text { Tmax ex } = 2 5 ^ {\circ} \mathrm{C}) $$

7.6 Μετατροπή σε διαφορετικό τύπο αερίου

ΠΡΟΣΟΧΗ

Η εργασία σε μέρη που φέρουν αέριο επιτρέπεται να πραγματοποιείται μόνο από πιστοποιημένο τεχνικό εγκατάστασης.

Εάν μία μονάδα έχει συνδεθεί σε διαφορετικό τύπο αερίου από αυτό, για το οποίο είχε ρυθμιστεί από τον κατασκευαστή, πρέπει να αντικατασταθεί ο δακτύλιος δοσολογίας αερίου. Υπάρχουν σετ μετατροπής για άλλους τύπους αερίου.

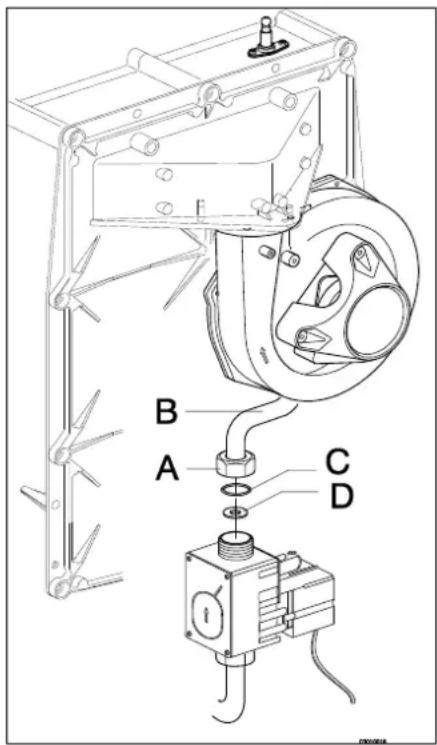

Μετατροπή δακτυλίου δοσολογίας

1. Απενεργοποιήστε το λέβητα και αφαιρέστε το βύσμα από την υποδοχή.
2. Κλείστε τη βαλβίδα αερίου.
3. Αφαιρέστε το μπροστινό πλαίσιο από τη μονάδα.
4. Λύστε το σύνδεσμο (Α) πάνω από το μπλοκ αερίου και στρέψτε το σωλήνα ανάμιξης αερίου (Β) προς τα πίσω.
5. Αντικαταστήστε το δακτύλιο Ο (C) και το δακτύλιο δοσολογίας αερίου (D) με τους δακτυλίους μέσα στο σετ μετατροπής.
6. Επανασυναρμολογήστε ακολουθώντας την αντίστροφη σειρά.
7. Ανοίξτε τη βαλβίδα αερίου.
8. Ελέγξε αν έχουν σφραγιστεί οι σύνδεσμοι αερίου πριν από το μπλοκ αερίου.
9. Εισαγάγετε το βύσμα μέσα στην υποδοχή και ενεργοποιήστε το λέβητα.

10. Ελέγξτε αν έχουν σφραγιστεί οι σύνδεσμοι αερίου μετά το μπλοκ αερίου (κατά τη διάρκεια λειτουργίας).

11. Στο σημείο αυτό ελέγξτε τη ρύθμιση αναλογίας αερίου/αέρα (δείτε παρ. 7.8).

12. Τοποθετήστε ένα αυτοκόλλητο του πιστοποιημένου τύπου αερίου πάνω από το υπάρχον αυτοκόλλητο στο μπλοκ αερίου.

13. Τοποθετήστε ένα αυτοκόλλητο του πιστοποιημένου τύπου αερίου στην πλακέτα τύπου.

14. Επαναφέρετε το μπροστινό πλαίσιο πάνω στη μονάδα.

7.7 Ρύθμισή αερίου/αέρα

Η ρύθμιση αερίου/αέρα έχει ρυθμιστεί εργοστασιακά και δεν χρειάζεται ρυθμίσεις σε γενικές γραμμές. Η ρύθμιση μπορεί να ελεγχθεί μετρώντας το ποσοστό CO₂ στα καισαέρια ή μετρώντας τη διαφορά πίεσης. Σε περίπτωση οποιασδήποτε παρεμβολής, η αντικατάσταση του μπλοκ αερίου ή η μετατροπή σε διαφορετικό τύπο αερίου, η ρύθμιση πρέπει να ελεγχθεί και ρυθμιστεί σύμφωνα με τον παρακάτω πίνακα.

Τύπος αερίου	Φυσικό αέριο Η	Προπάνιο Ρ
Κατηγορία αερίου	2Ε/Η G20	3Ρ / G3130 / 37 / 50
CO_2% σε χαμηλή ρύθμιση (L) ( ✎ και — )Με ανοιχτό κάλυμμα	Δείτε παρ. 7.8
CO_2% σε υψηλή ρύθμιση (H) ( ✎ και 2x)Με ανοιχτό κάλυμμα	Δείτε παρ. 7.8
Αρχική πίεση αερίου (mbar)	20	50

A B C D

Δακτύλιος δοσολογίας αερίου Φυσικό αέριο Η Προπάνιο Ρ
ΕΚΟΜΒ22ΑΑV1Η 600 480
ΕΚΟΜΒ28ΑΑV1Η, ΕΚΟΜΒ33ΑΑV1Η	655 525

ΠΡΟΣΟΧΗ

Ο έλεγχος CO₂ πρέπει να πραγματοποιείται με ανοιχτό κάλυμμα. Εάν το κάλυμμα είναι κλειστό, το CO₂% μπορεί να είναι

μεγαλύτερο από την τιμή που αναφέρεται στον παραπάνω πίνακα.

7.8 Ρύθμιση αερίου/αέρα

Η ρύθμιση CO₂ έχει ρυθμιστεί εργοστασιακά και δεν χρειάζεται ρυθμίσεις σε γενικές γραμμές. Η ρύθμιση μπορεί να ελεγχθεί με μέτρηση του ποσοστού CO₂ στα αέρια καύσης. Σε περίπτωση οποιασδήποτε παρεμβολής της ρύθμισης, η αντικατάσταση της βαλβίδας αερίου ή η μετατροπή σε διαφορετικό τύπο αερίου πρέπει να ελεγχθεί και ρυθμιστεί σύμφωνα με τις παρακάτω οδηγίες. Ελέγχετε πάντα το ποσοστό CO₂ όταν το καπάκι είναι ανοιχτό.

'Ελεγχος ρύθμισης διοξειδίου του άνθρακα

1 Απενεργοποιήστε τη μονάδα της αντλίας θερμότητας με χειριστήριο.
2 Απενεργοποιήστε το λέβητα αερίου με το κουμπί ①. - εμφανίζεται στην οθόνη σέρβις.
3 Αφαιρέστε το μπροστινό πλαίσιο από το λέβητα αερίου.
4 Αφαιρέστε το κάλυμμα από το σημείο δειγματοληψίας (Χ) και εισαγάγετε ένα κατάλληλο καθετήρα ανάλυσης καπνοδόχου.

ΣΗΜΑΝΤΙΚΟ

Βεβαιωθείτε ότι η διαδικασία έναρξης του μηχανήματος ανάλυσης έχει ολοκληρωθεί πριν από την εισαγωγή του καθετήρα μέσα στο σημείο δειγματοληψίας.

ΣΗΜΑΝΤΙΚΟ

Αναμείνατε έως ότου ο λέβητας αερίου μεταβεί σε σταθερή λειτουργία. Ενδέχεται να λάβουν χώρα εσφαλμένες μετρήσεις εάν ο καθετήρας μέτρησης συνδεθεί πριν από τη μετάβαση του λέβητα σε σταθερή λειτουργία.

5 Ενεργοποιήστε το λέβητα αερίου με το κουμπί ① και δημιουργήστε αίτημα για θέρμανση χώρου.
6 Επιλέξτε την υψηλή ρύθμιση πατώντας δύο φορές ταυτόχρονα τα κουμπιά και +. Ένα κεφαλαίο γράμμα "Η" θα εμφανιστεί στην οθόνη σέρβις. Η οθόνη χρήστη θα εμφανίσει ένα σύμβολο Απασχολημένο (Busy). ΜΗΝ πραγματοποιείτε έλεγχο όταν εμφανίζεται μικρό γράμμα "h". Σε αυτήν την περίπτωση, πατήστε ξανά και +.
7 Αφήστε τις τιμές της οθόνης να σταθεροποιηθούν. Περιμένετε για τουλάχιστον 3 λεπτά και συγκρίνετε το ποσοστό CO₂ με τις τιμές στον παρακάτω πίνακα.

Τιμή CO2 στη μέγιστη ισχύ	Φυσικό αέριο G20 (20 mbar)	Προπάνιο G31 (30/37/50 mbar)
Μέγιστη τιμή	9,6	10,8
Ελάχιστη τιμή	8,4	9,8

8 Σημειώστε το ποσοστό CO 2 στη μέγιστη ισχύ. Αυτό είναι σημαντικό σε ότι αφορά στα παρακάτω βήματα.

ΣΗΜΑΝΤΙΚΟ

ΔΕΝ είναι δυνατή η ρύθμιση του ποσοστού CO₂ κατά την εκτέλεση του δοκιμαστικού προγράμματος. Εάν το ποσοστό CO₂ διαφέρει από τις τιμές στον παραπάνω πίνακα, επικοινωνήστε με το τμήμα σέρβις της περιοχής σας.

9 Επιλέξτε την Υψηλή ρύθμιση πατώντας ταυτόχρονα μία φορά τα κουμπιά και —. Το "L" εμφανίζεται στην οθόνη σέρβις. Η οθόνη χρήστη θα εμφανίσει ένα σύμβολο Απασχολημένο (Busy).
10 Αφήστε τις τιμές της οθόνης να σταθεροποιηθούν. Περιμένετε για τουλάχιστον 3 λεπτά και συγκρίνετε το ποσοστό CO₂ με τις τιμές στον παρακάτω πίνακα.

(a) Τιμή CO 2 σε μέγιστη ισχύ που έχει καταχωρηθεί στην Υψηλή ρύθμιση.

Τιμή CO2 στην ελάχιστη ισχύ	Φυσικό αέριο G20(20 mbar)	Προπάνιο G31(30/37/50 mbar)
Μέγιστη τιμή	(α)
Ελάχιστη τιμή	8,4	9,4

(a) Τιμή CO _2 σε μέγιστη ισχύ που έχει καταχωρηθεί στην Υψηλή ρύθμιση.

X Y

11 Αν το ποσοστό CO₂ στη μέγιστη και την ελάχιστη ισχύ είναι εντός του εύρους που αναγράφεται στους παραπάνω πίνακες, η ρύθμιση CO₂ του λέβητα είναι σωστή. Εάν OXI, ρυθμίστε τη ρύθμιση CO₂ σύμφωνα με τις οδηγίες στο ακόλουθο κεφάλαιο.
12 Απενεργοποιήστε τη μονάδα πατώντας το κουμπί ① και επαναφέρετε το σημείο δειγματοληψίας στη θέση του. Βεβαιωθείτε ότι είναι αεροστεγές.
13 Επαναφέρετε το μπροστινό πλαίσιο στη θέση του.

ΠΡΟΣΟΧΗ

Η εργασία σε μέρη που φέρουν αέριο επιτρέπεται να πραγματοποιείται MONO από πιστοποιημένα, ικανά άτομα.

Ρύθμιση διοξειδίου του άνθρακα

ΣΗΜΑΝΤΙΚΟ

Ρυθμίστε τη ρύθμιση CO₂ μόνο εφόσον την ελέγξετε αρχικά και εφόσον βεβαιωθείτε ότι έχει λάβει χώρα η απαραίτητη ρύθμιση. Δεν επιτρέπεται η πραγματοποίηση ρυθμίσεων στη βαλβίδα αερίου χωρίς προηγούμενη έγκριση από τον εκπρόσωπο της Daikin της περιοχής σας. Στο Βέλγιο, η βαλβίδα αερίου μπορεί να MHN είναι ρυθμισμένη ή/και μπορεί να MHN έχει αφαιρεθεί ή σπάσει. Επικοινωνήστε με τον προμηθευτή σας.

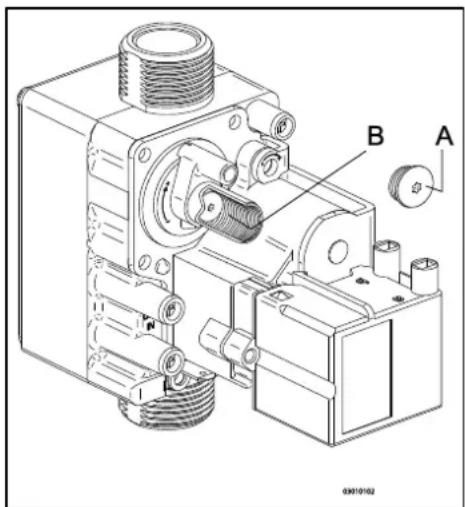

1 Αφαιρέστε την τάπα (Α) που καλύπτει τη βίδα του ρυθμιστή.
2 Στρέψτε τη βίδα (Β) προς τα δεξιά για να αυξήσετε το ποσοστό ΡΟ 2 και προς τα αριστερά για να το μειώσετε. Ανατρέξτε στον παρακάτω πίνακα για την επιθυμητή τιμή.

Καταμετρημένη τιμή σε μέγιστη ισχύ	Ρυθμισμένες τιμές CO_2 (%) σε ελάχιστη ισχύ (μπροστινό καπάκι ανοιχτό)
	Φυσικό αέριο 2H (G20, 20 mbar)	Προπάνιο 3P (G31,30/50/37 mbar)
10,8	-	10,5±0,1
10,6		10,3±0,1
10,4		10,1±0,1
10,2		9,9±0,1
10		9,8±0,1
9,8		9,6±0,1
9,6	9,0±0,1	-
9,4	8,9±0,1
9,2	8,8±0,1
9,0	8,7±0,1
8,8	8,6±0,1
8,6	8,5±0,1

3 Μετά τη μέτρηση του ποσοστού του CO2 και την προσαρμογή της ρύθμισης, αντικαταστήστε την τάπα του καλύμματος και την τάπα του σημείου δειγματοληψίας. Βεβαιωθείτε ότι είναι αεροστεγή.
4 Επιλέξτε την Υψηλή ρύθμιση πατώντας δύο φορές ταυτόχρονα τα κουμπιά και +Ενα κεφαλαίο γράμμα θα εμφανιστεί στην οθόνη σέρβις.
5 Μετρήστε το ποσοστό CO 2 . Αν το ποσοστό CO 2 εξακολουθεί να αποκλίνει από τις τιμές στον πίνακα που υποδεικνύει το ποσοστό CO _2 στη μέγιστη ισχύ, επικοινωνήστε με τον τοπικό αντιπρόσωπο.
6 Πατήστε ταυτόχρονα τα + και - για να εγκαταλείψετε το δοκιμαστικό πρόγραμμα.
7 Επαναφέρετε το μπροστινό πλαίσιο στη θέση του.

8.1 Εμφάνιση τελευταίας δυσλειτουργίας

Χρησιμοποιήστε το κουμπί ① για να απενεργοποιήσετε τη μονάδα και πατήστε το κουμπί

Το κόκκινο LED δυσλειτουργίας είναι συνεχώς αναμμένο και ο τελευταίος κωδικός σφάλματος αναβοσβήνει στην οθόνη θερμοκρασίας.

Εάν η μονάδα δεν έχει ανιχνεύσει ποτέ δυσλειτουργία κλειδώματος, τότε δεν θα εμφανιστεί κωδικός.

Η τελευταία δυσλειτουργία κλειδώματος μπορεί να διαγραφεί με το σύντομο πάτημα του κουμπιού √ ενώ πατάτε το κουμπί —.

8.2 Κωδικοί δυσλειτουργίας

Εάν το LED δυσλειτουργίας αναβοσβήνει, ο ελεγκτής του λέβητα έχει ανιχνεύσει κάποιο ελάττωμα. Θα εμφανιστεί κωδικός δυσλειτουργίας στην οθόνη θερμοκρασίας.

Όταν η δυσλειτουργία αποκατασταθεί, ο ελεγκτής του λέβητα μπορεί να επανεκκινήσει πατώντας το κουμπί επαναφοράς ↓.

Μπορεί να γίνει διαχωρισμός μεταξύ των παρακάτω ελαπτωμάτων:

Οθόνη θερμοκρασίας	Περιγραφή	Πιθανή αιτία/λύση
		Η μονάδα είναι απενεργοποιημένη.
10, 11, 12, 13, 14	Σφάλμα αισθητήρα S1	Αερίστε την εγκατάσταση. Εκκενώστε τον αέρα από το λέβητα και την εγκατάσταση CH.Ελέγξτε τη σύνδεση του ntc στο σωλήνα ζεστού νερού.Ελέγξτε την καλωδίωση για αποσύνδεση.Αντικατάσταση του S1.
20, 21, 22, 23, 24	Σφάλμα αισθητήρα S2	Ελέγξτε την καλωδίωση για αποσύνδεση.Αντικατάσταση του S2.
0	Σφάλμα αισθητήρα μετά από autoέλεγχο	Αντικατάσταση του S1 ή/και S2.
1	Η θερμοκρασία είναι πολύ υψηλή	Αερίστε την εγκατάσταση. Εκκενώστε τον αέρα από το λέβητα και την εγκατάσταση CH.Η αντλία δεν λειπουργεί. Εισάγετε ένα κατσαβίδι μέσα στην εγκοπή του άξονα της αντλίας και περιστρέψτε τον άξονα. Ελέγξτε την καλωδίωση μεταξύ της αντλίας και του ελεγκτή του λέβητα.Πολύ μικρή ροή μέσα στην εγκατάσταση, κλειστά καλοριφέρ, πολύ χαμηλή ρύθμιση της αντλίας.
2	Διακόπτης S1 και S2	Ελέγξτε τη δέσμη καλωδίων.Αντικατάσταση του S1 ή S2.
4	Δεν υπάρχει σήμα φλόγας	Η κύρια βαλβίδα του αερίου δεν είναι ανοιχτή.Η πίεση παροχής αερίου είναι πολύ χαμηλή ή δεν υπάρχει.Έξοδος συμπυκνώματος μπλοκαρισμένη.Έλεγχος μονάδας ανάφλεξης και καλωδίου ανάφλεξης.Δεν υπάρχει ή είναι εσφαλμένη η απόσταση ανάφλεξης.Μπλοκάρισμα αερίου ή η μονάδα ανάφλεξης δεν λαμβάνει ηλεκτρικό ρεύμα.Έλεγχος γείωσης.
5	Κακό σήμα φλόγας	Έξοδος συμπυκνώματος μπλοκαρισμένη.Η πίεση παροχής αερίου είναι πολύ χαμηλή ή δεν υπάρχει.Έλεγχος μονάδας ανάφλεξης και καλωδίου ανάφλεξης.Έλεγχος ρύθμισης μπλοκ αερίου.Έλεγχος γείωσης.Έλεγχος τροφοδοσίας αέρα και έξοδος αερίου για πιθανή επανακυκλοφορία αερίων καπνοδόχου.
6	Σφάλμα ανίχνευσης φλόγας	Αντικατάσταση καλωδίου ανάφλεξης + σπινθηριστή.Αντικατάσταση μονάδας ανάφλεξης.Αντικαταστήστε τον ελεγκτή του λέβητα.
8	Μη ορθές σ.α.λ. ανεμιστήρα	Ο ανεμιστήρας "βρίσκει" στη μόνωση καλύμματος.Καλωδίωση μεταξύ ανεμιστήρα και καλύμματος.Έλεγχος καλωδίωσης για εσφαλμένη επαφή καλωδίωσης.Έλεγχος ή/και αντικατάσταση ανεμιστήρα.Αντικαταστήστε τον ελεγκτή του λέβητα.
27	Βραχυκύκλωμα αισθητήρα θερμοκρασίας περιβάλλοντος	Έλεγχος καλωδίωσης αισθητήρα θερμοκρασίας περιβάλλοντος.Αντικατάσταση αισθητήρα θερμοκρασίας περιβάλλοντος.Ο ελεγκτής του λέβητα δεν είναι κατάλληλος για αυτή την εφαρμογή.Αντικατάσταση του ελεγκτή του λέβητα για κατάλληλη εφαρμογή.
29,30	Ελαπωματικός ελεγκτής βαλβίδας αερίου	Αντικαταστήστε τον ελεγκτή του λέβητα.

Αντικαταστήστε μόνο τα ελαττωματικά μέρη με γνήσια μέρη της Daikin.

Αδυναμία εκπλήρωσης αυτού ή εσφαλμένη εφαρμογή αισθητήρων S1 ή/και S2 ενδέχεται να οδηγήσει σε σοβαρή βλάβη.

8.3 Λοιπά σφάλματα

8.3.1 Ο ελεγκτής του λέβητα προκαλεί θόρυβο κατά την ανάφλεξη

Πιθανές αιτίες:

Η πίεση παροχής αερίου είναι πολύ υψηλή.

Oxi ↓

Nai →

Λύση:

Ο ελεγκτής οικιακής πίεσης μπορεί να είναι ελαπτωματικός. Επικοινωνήστε με την υπηρεσία παροχής ενέργειας.

Εσφαλμένη απόσταση ανάφλεξης.

Oxi ↓

Nai →

'Ελεγχος απόστασης ακίδας ανάφλεξης. Αντικατάσταση ακίδας ανάφλεξης.

Ρύθμιση αερίου/αέρα όχι ορθά πιστοποιημένη.

'Oxi ↓

Nai →

'Ελεγχος της ρύθμισης, δείτε κυκλοφορία αερίου/αέρα.

Φθορά σπινθηριστή.

Nai →

'Ελεγχος απόστασης ανάφλεξης. 'Ελεγχος ή/και αντικατάσταση καλωδίου ανάφλεξης. Αντικατάσταση μονάδας ανάφλεξης σε μπλοκ αερίου. Αντικατάσταση ακίδας ανάφλεξης.

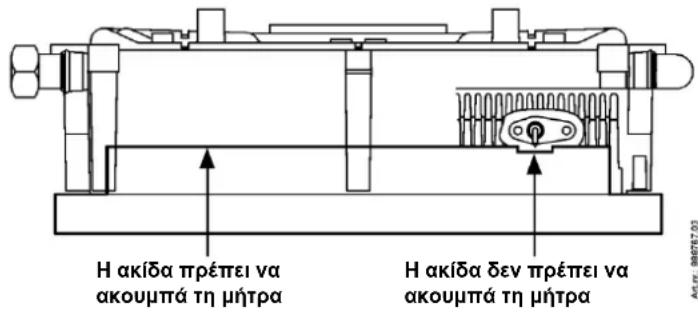

Ελεγχος της θέσης της ακίδας ανάφλεξης της μήτρας

H akīda πρέπει να akouμπά τη μήτρα H akīda δεν πρέπει να akouμπά τη μήτρα

8.3.2 Ο ελεγκτής λέβητα παράγει αντήχηση

Πιθανές αιτίες:

Η πίεση παροχής αερίου είναι πολύ χαμηλή.

'Ochi ↓

Nai →

Λύση:

Ο ελεγκτής οικιακής πίεσης μπορεί να είναι ελαπτωματικός. Επικοινωνήστε με την υπηρεσία παροχής αερίου.

Επανακυκλοφορία καυσαερίων.

O _X ↓

Nai →

'Ελεγχος εξόδου καυσαερίου και τροφοδοσίας αέρα.

Ρύθμιση αερίου/αέρα όχι ορθά πιστοποιημένη.

Oxi ↓

Nai →

'Ελεγχος ρύθμισης, δείτε ρύθμιση αερίου/αέρα.

Ελαπωματική φλάντζα ελεγκτή λέβητα.

Oxi ↓

Nai →

Αντικατάσταση φλάντζας ελεγκτή λέβητα.

Ελαπωματικός ελεγκτής λέβητα.

Nai →

Αντικατάσταση ελεγκτή λέβητα.

8.3.3 Χωρίς θέρμανση (CH)

Πιθανές αιτίες:

Στην οθόνη σέρβις εμφανίζεται μία παύλα ( - ). Ο λέβητας είναι απενεργοποιημένος.

O _X ↓

Nai →

Λύση:

Ενεργοποίηση λέβητα με το κουμπί ①

Ρύθμιση θερμοστάτη χώρου/αντιστάθμισης όχι κλειστή ή ελαπωματική.

Oxi ↓

Nai →

Ελέγξτε την καλωδίωση. Έλεγχος OpenTherm και σύνδεσης ενεργοποίησης/απενεργοποίησης της μονάδας. Αντικατάσταση θερμοστάτη. Αντικατάσταση αντιστάθμισης.

Η αντλία δεν λειτουργεί. Η οθόνη εμφανίζει 80 και 1.

O _X ↓

Nai →

'Ελεγχος ηλεκτρικής παροχής. 'Ελεγχος συνδετήρα Χ2. Εισάγετε ένα κατσαβίδι μέσα στην εγκοπή του άξονα της αντλίας και περιστρέψτε τον άξονα. Αντικατάσταση ελαττωματικής αντλίας.

Δεν υπάρχει ηλεκτρική τροφοδοσία (24 V).

Nai →

Αντικατάσταση ελαπωματικού ελεγκτή. Έλεγχος καλωδίωσης σύμφωνα με το σχεδιάγραμμα. 'Ελεγχος συνδετήρα Χ4. Αντικατάσταση ελαπωματικού ελεγκτή.

8.3.4 Η ισχύς έχει μειωθεί

Πιθανές αιτίες:

Σε υψηλό επίπεδο σ.α.λ., η ισχύς έχει μειωθεί περισσότερο από 5%.

Λύση:

Nai →

'Ελεγχος μονάδας, σιφονιού και συστήματος εξόδου για μόλυνση. Καθαρισμός μονάδας, σιφονιού και συστήματος εξόδου.

8.3.5 CH δεν σημειώνει τη σωστή θερμοκρασία

Πιθανές αιτίες:

Πολύ χαμηλή πίεση νερού μέσα στην εγκατάσταση

Λύση:

Nai →

Πληρώστε την εγκατάσταση.

'Oxi ↓

Η ρύθμιση του θερμοστάτη χώρου δεν είναι σωστή.

Nai →

'Ελεγχος ρύθμισης και ρύθμιση εφόσον χρειάζεται.

'Oxi ↓

Η θερμοκρασία έχει ρυθμιστεί σε πολύ χαμηλό επίπεδο.

Nai →

Αυξήστε τη θερμοκρασία ΚΗ. Δείτε λειτουργίας ΚΗ. Εάν υπάρχει αισθητήρας θερμοκρασίας περιβάλλοντος: Έλεγχος αισθητήρα θερμοκρασίας περιβάλλοντος για βραχυκύκλωμα: αντιμετώπιση.

'Oxi ↓

Η αντλία δεν λειτουργεί σωστά. Η ρύθμιση αντλίας είναι πολύ χαμηλή.

Nai →

Αύξηση ρύθμισης αντλίας ή αντικατάσταση αντλίας.

Oxi ↓

Δεν υπάρχει ροή μέσα από την εγκατάσταση.

Nai →

'Ελεγχος αν υπάρχει ροή μέσα από την εγκατάσταση: τουλάχιστον 2 ή 3 καλοριφέρ πρέπει να είναι ανοιχτά.

'Oxi ↓

Η ισχύς λέβητα δεν έχει ρυθμιστεί για την εγκατάσταση.

Nai →

Ρύθμιση ισχύος. Δείτε ρύθμιση μέγιστης ισχύος ΚΗ.

'Oxi ↓

Χωρίς μεταφορά θέρμανσης λόγω μόλυνσης στον/στην εναλλάκτη/εγκατάσταση.

Nai →

'Εκπλυση εναλλάκτη/εγκατάστασης στο πλάι του ΚΗ.

8.3.6 Δεν υπάρχει ζεστό νερό χρήσης (ZNX)

Πιθανές αιτίες:

Η οθόνη σέρβις δεν εμφανίζει τίποτα.

Λύση:

Nai →

'Ελεγχος του αν το βύσμα βρίσκεται μέσα στην υποδοχή.

'Oxi ↓

Η οθόνη σέρβις δεν εμφανίζει τίποτα.

Nai →

'Ελεγχος ασφάλειας, δείτε σχεδιάγραμμα ηλεκτρικής συνδεσμολογίας παρ. 10.1

'Oxi ↓

Ο αισθητήρας ροής δεν λειτουργεί.

Nai →

Αντικατάσταση αισθητήρα ροής.

'Oxi ↓

Poń táπας < 1,5 l/min.

Nai →

Αύξηση ροής τάπας.

'Oxi ↓

Χωρίς ηλεκτρική παροχή στον αισθητήρα ροής (5 V DC).

Nai →

'Ελεγχος καλωδίωσης σύμφωνα με το σχεδιάγραμμα.

'Oxi ↓

Ελαττωματικό S3.

Nai →

Αντικατάσταση του S3.

'Oxi ↓

Ο θερμοστατικός καταιωνιστήρας ή η βάνα λουτρού είναι ελαττωματικά.

Nai →

Η θερμοστατική βάνα επιτρέπει την είσοδο μόνο κρύου νερού. Αυτό σημαίνει ότι ροή τάπας μέσα από το λέβητα παραμένει μικρότερη από 1,5 l/min. Έλεγχος θερμοστατικής βάνας.

8.3.7 To DHW δεν φτάνει στη σωστή θερμοκρασία

Πιθανές αιτίες:

Ροή τάπας πολύ υψηλή.

Λύση/αιτία:

Nai →

Μειώστε τη ροή τάπας. Έλεγχος δακτυλίου δοσολογίας (ΕΚΟΜΒ22ΑΑV1Η και ΕΚΟΜΒ28ΑΑV1Η)

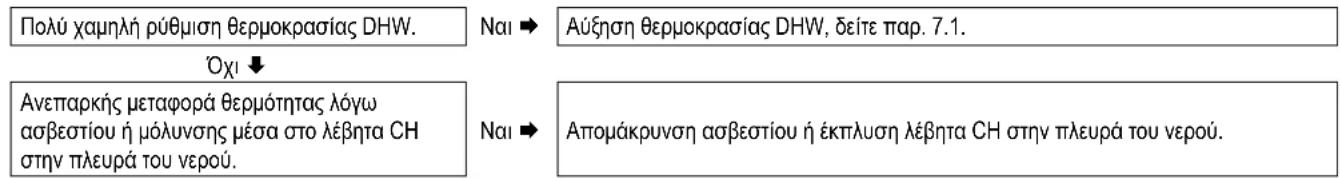

Oxi ↓

Το ΚΗ υπερθερμαίνεται.

Nai →

Ανεπιθύμητη κυκλοφορία μέσα στο κύκλωμα ΚΗ λόγω φαινομένου θερμικού σιφονιού ή δεύτερης αντλίας μέσα στο κύκλωμα ΚΗ. Εγκατάσταση βαλβίδας ελέγχου σε περίπτωση φαινομένου θερμικού σιφονιού ή δίοδης βαλβίδας σε περίπτωση δεύτερης αντλίας.

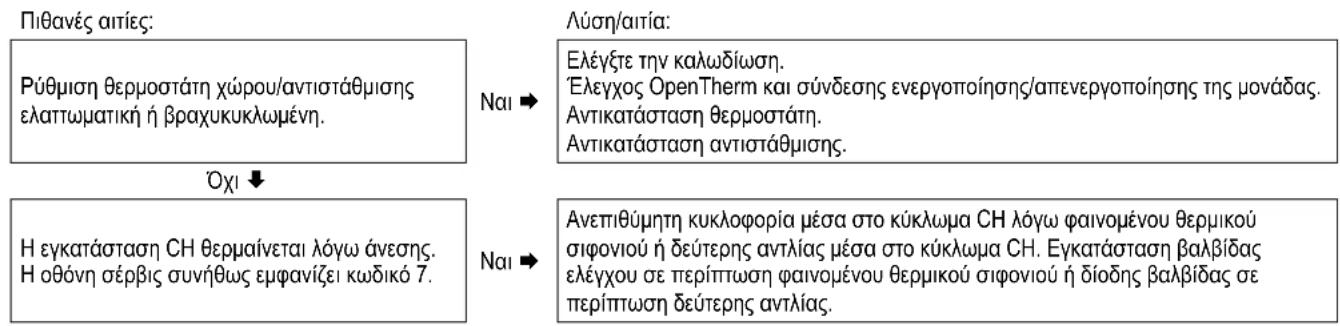

8.3.8 Ανεπιθύμητη παραμονή θερμότητας σε εγκατάσταση ΚΗ

Πιθανές αιτίες: Ρύθμιση θερμοστάτη χώρου/αντιστάθμισης ελαττωματική ή βραχυκυκλωμένη. Ναι → Ελέγξτε την καλωδίωση. Έλεγχος OpenTherm και σύνδεσης ενεργοποίησης/απενεργοποίησης της μονάδας. Αντικατάσταση θερμοστάτη. Αντικατάσταση αντιστάθμισης. Όχι ↓ Η εγκατάσταση ΚΗ θερμαίνεται λόγω άνεσης. Η οθόνη σέρβις συνήθως εμφανίζει κωδικό 7. Ναι → Ανεπιθύμητη κυκλοφορία μέσα στο κύκλωμα ΚΗ λόγω φαινομένου θερμικού σιφονιού ή δεύτερης αντλίας μέσα στο κύκλωμα ΚΗ. Εγκατάσταση βαλβίδας ελέγχου σε περίπτωση φαινομένου θερμικού σιφονιού ή δίοδης βαλβίδας σε περίπτωση δεύτερης αντλίας.

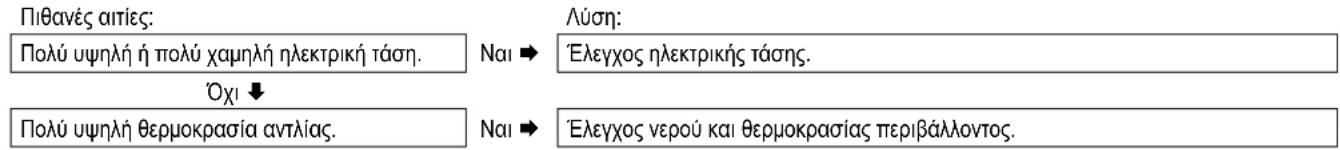

8.3.9 To LED αντλίας ετικέτας A LED αναβοσβήνει συνέχεια σε κόκκινο/πράσινο

Πιθανές αιτίες: Πολύ υψηλή ή πολύ χαμηλή ηλεκτρική τάση. Ναι → Λύση: Έλεγχος ηλεκτρικής τάσης. Όχι ↓ Πολύ υψηλή θερμοκρασία αντλίας. Ναι → Έλεγχος νερού και θερμοκρασίας περιβάλλοντος.

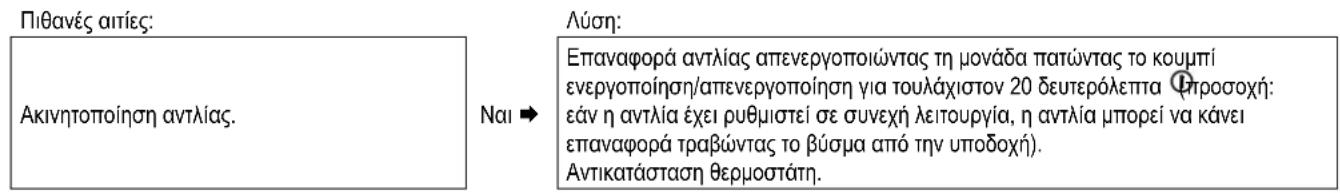

8.3.10 To LED αντλίας ετικέτας A LED αναβοσβήνει σε κόκκινο

Πιθανές αιτίες: Ακινητοποίηση αντλίας. Ναι ➔ Λύση: Επαναφορά αντλίας απενεργοποιώντας τη μονάδα πατώντας το κουμπί ενεργοποίηση/απενεργοποίηση για τουλάχιστον 20 δευτερόλεπτα Φπροσοχή: εάν η αντλία έχει ρυθμιστεί σε συνεχή λειτουργία, η αντλία μπορεί να κάνει επαναφορά τραβώντας το βύσμα από την υποδοχή). Αντικατάσταση θερμοστάτη.

9 ΣΥΝΤΗΡΗΣΗ

Η μονάδα και η εγκατάσταση πρέπει να υποβάλλονται σε έλεγχο από πιστοποιημένο τεχνικό εγκατάστασης και να καθαρίζονται εφόσον κριθεί απαραίτητο.

ΠΡΟΣΟΧΗ

Η εργασία σε μέρη που φέρουν αέριο επιτρέπεται να πραγματοποιείται μόνο από πιστοποιημένο τεχνικό εγκατάστασης.

Μετά από την εργασία, ελέγξτε τα μέρη που φέρουν αέριο καπνού για αεροστεγανότητα.

Εάν η μονάδα ήταν σε λειτουργία, ορισμένα μέρη ενδέχεται να είναι ζεστά.

9.1.1 Αποσυναρμολόγηση

1. Απενεργοποιήστε τη μονάδα με το κουμπί ①.
2. Αφαιρέστε το βύσμα από την υποδοχή.
3. Κλείστε τη βαλβίδα αερίου.

4. Ανοίζτε τη βαλβίδα ένδειξης και λύστε τις δύο βίδες στο αριστερό και δεξί μέρος της οθόνης και αφαιρέστε το μπροστινό πλαίσιο.

5. Αναμείνατε έως ότου η μονάδα κρυώσει.

6. Ξεβιδώστε το παξιμάδι συνδέσμου στο κάτω μέρος του σωλήνα καπνοδόχου στα αριστερά.

7. Ολισθήστε το σωλήνα αερίου καπνοδόχου προς τα πάνω (1) στρέφοντάς τον προς τα αριστερά έως ότου το κάτω μέρος του σωλήνα φτάσει πάνω από το σύνδεσμο του δοχείου εξόδου συμπυκνώματος. Τραβήστε το κάτω μέρος του σωλήνα προς τα μπροστά (2) και αφαιρέστε το σωλήνα περιστρέφοντας προς τα αριστερά και προς τα κάτω (3).

8. Ανυψώστε το δίσκο εξόδου συμπυκνώματος από τη σύνδεση του σιφονιού (4) στα αριστερά και στρέψτε τον προς τα δεξιά με τη σύνδεση σιφονιού πάνω από το άκρο του κάτω δίσκου (5). Πιέστε προς τα κάτω το δίσκο εξόδου συμπυκνώματος στο πίσω μέρος της σύνδεσης προς τον εναλλάκτη θερμότητας (6) και αφαιρέστε το από τη μονάδα.

9. Αφαιρέστε το συνδετήρα από τον ανεμιστήρα και τη μονάδα ανάφλεξης από το μπλοκ αερίου.

10. Αποσυνδέστε το σύνδεσμο κάτω από το μπλοκ αερίου.

11. Ξεβιδώστε τα μπουλόνια με χιτώνιο (μπουλόνια Allen) του μπροστινού καπακιού και αφαιρέστε το προς τα μπροστά, συμπληρώστε με το μπλοκ αερίου και τον ανεμιστήρα (φροντίστε ώστε να μην προκαλέσετε βλάβη στον ελεγκτή του λέβητα, την πλάκα μόνωσης, το μπλοκ αερίου, το σωλήνα αερίου και τον ανεμιστήρα). Τοποθετήστε το μπροστινό καπάκι που αφαιρέσσατε με τα πόδια του να εφάπτονται πάνω σε επίπεδη επιφάνεια.

12. Ο ελεγκτής του λέβητα και η ενσωματωμένη πλάκα μόνωσης δεν απαιτούν συντήρηση (δεν υπάρχει ανάγκη καθαρισμού). Συνεπώς μην χρησιμοποιείτε βούρτσα ή πεπιεσμένο αέρα για τον καθαρισμό αυτών των μερών για να αποφύγετε τη συγκέντρωση σκόνης.

13. Αποσυναρμολογήστε τις ταινίες που τοποθετούνται κατά μήκος των πλακών του εναλλάκτη θερμότητας.

9.1.2 Καθαρισμός

1. Καθαρίστε τις διατάξεις καθυστέρησης και τις πλάκες του εναλλάκτη θερμότητας με βούρτσα ή ηλεκτρική σκούπα, από πάνω προς τα κάτω.
2. Καθαρίστε το κάτω μέρος του εναλλάκτη θερμότητας.
3. Καθαρίστε το δίσκο εξόδου συμπυκνώματος με νερό.
4. Καθαρίστε το σιφόνι με νερό.
5. Καθαρίστε το εσωτερικό και το κάτω μέρος της μπροστινής πλάκας με μια μαλακή βούρτσα.

ΠΡΟΣΟΧΗ

Η ενσωματωμένη πλάκα μόνωσης και η φλάντζα του ελεγκτή του λέβητα περιέχουν κεραμικές ίνες.

Αντικαταστήστε τον στεγανοποιητικό δακτύλιο γύρω από την μπροστινή πλάκα. Κατά τη συναρμολόγηση, ελέγξτε τις διάφορες στεγανοποιήσεις για ζημιές, σκλήρυνση, ρωγμές (τρίχες) και/ή αποχρωματισμό. Τοποθετήστε μια νέα σφράγιση όπου χρειάζεται. Ελέγξτε επίσης τη σωστή τοποθέτηση.

1. Τοποθετήστε τις διατάξεις καθυστέρησης στον εναλλάκτη θερμότητας. Ελέγξε ταν μεταξύ της φλάντζας του μπουλονιού με χιτώνιο και της μπροστινής πλακέτας υπάρχει λεπτή στρώση κεραμικού γράσου. Εάν δεν υπάρχει ή αν το γράσο είναι ανεπαρκές, τότε πρέπει να εφαρμοστεί (δείτε εικόνα).
2. Σημείωση: Αντικαταστήστε τον στεγανοποιητικό δακτύλιο γύρω από την μπροστινή πλάκα. Καθαρίστε το θάλαμο του στεγανωτικού δακτυλίου με μια μαλακή βούρτσα και βεβαιωθείτε ότι ο νέος στεγανωτικός δακτύλιος "Ο" έχει πιεστεί καλά γύρω-γύρω. Αποφύγετε το τέντωμα ή το σχίσιμο.. Τοποθετήστε τη μπροστινή πλάκα του εναλλάκτη θερμότητας και ασφαλίστε την με ειδικά μπουλόνια με χιτώνιο (μπουλόνια Allen). Βεβαιωθείτε ότι ο δακτύλιος "Ο" παραμένει στη θέση του κατά την εγκατάσταση της μπροστινής πλάκας.Σφίξτε ομοιόμορφα τα μπουλόνια με χιτώνιο διαγωνίως με το χέρι (10 – 12 Nm). Σε ότι αφορά στη συνέπεια του σφιξίματος, δείτε εικόνα.

Σημειώστε: Η μπροστινή πλάκα στην εικόνα διαθέτει 11 μπουλόνια με χιτώνιο (ΕΚΟΜΒ28ΑΑV1Η, ΕΚΟΜΒ33ΑΑV1Η). Η μπροστινή πλακέτα του ΕΚΟΜΒ22ΑΑV1Η διαθέτει 9 μπουλόνια με χιτώνιο.

1. Σφίξτε ομοιόμορφα και διαγωνίως τα μπουλόνια του ελεγκτή του λέβητα, με το χέρι.

2. Εφαρμόστε το σύνδεσμο αερίου κάτω από το μπλοκ αερίου.

3. Τοποθετήστε το συνδετήρα πάνω στον ανεμιστήρα και τη μονάδα ανάφλεξης στο μπλοκ αερίου.

4. Τοποθετήστε το δίσκο εξόδου συμπυκνώματος ολισθαίνοντάς τον μέσα στην υποδοχή της εξόδου του εναλλάκτη (1), με τη σύνδεση του σιφονιού, πριν τον κάτω δίσκο. Εν συνεχεία στρέψτε το δίσκο εξόδου συμπυκνώματος προς τα αριστερά (2) και πιέστε το κάτω μέσα στη σύνδεση σιφονιού (3). Βεβαιωθείτε ότι το πίσω μέρος του δίσκου εξόδου συμπυκνώματος καταλήγει να εφάπτεται στη γλωπτίδα στο πίσω μέρος του κάτω δίσκου (A).

5. Γεμίστε το σιφόνι με νερό και τοποθετήστε το πάνω στη σύνδεση κάτω από το δίσκο εξόδου συμπυκνώματος.

6. Ολισθήστε το σωλήνα του αερίου καπνοδόχου, ενώ τον στρέφετε προς τα αριστερά, με το πάνω του μέρος να βρίσκεται γύρω από τον προσαρμογέα αερίου καπνοδόχου στο καπάκι του άνω μέρους. Εισαγάγετε το κάτω μέρος μέσα στο δίσκο εξόδου συμπυκνώματος, ολισθήστε τη φλάντζα προς τα κάτω και σφίξτε το παξιμάδι στρόφιγγα προς τα δεξιά.

7. Ανοίζτε τη βαλβίδα αερίου και ελέγξτε τους συνδέσμους αερίου κάτω από το μπλοκ αερίου και πάνω στο βραχίονα εγκατάστασης για διαρροή.

8. Ελέγξτε το ΚΗ και τους σωλήνες νερού για διαρροή.

9. Εισαγάγετε το βύσμα μέσα στην υποδοχή.

10. Ενεργοποιήστε τη μονάδα με το κουμπί ①.

11. Ελέγξτε το μπροστινό καπάκι, τη σύνδεση του ανεμιστήρα στο μπροστινό καπάκι και τα μέρη σωλήνα καπνοδόχου για διαρροές.

12. Ελέγξτε την κυκλοφορία αερίου-αέρα (δείτε παρ. 7.7) και ελέγξτε το σύνδεσμο αερίου στο μπλοκ αερίου για αεροστεγανότητα.

13. Συναρμολογήστε το κάλυμμα και συνδέστε τις δύο βίδες στο αριστερό και δεξί μέρος της οθόνης και κλείστε το κάλυμμα της οθόνης.

14. Ελέγξτε την παροχή θέρμανσης και ζεστού νερού ως προς την ορθή λειτουργία τους.

10 ΤΕΧΝΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ

Ονομα μοντέλου	ΕΚΟΜΒ22AAV1H	ΕΚΟΜΒ28AAV1H	ΕΚΟΜΒ33AAV1H
Λέβητας συμπύκνωσης:	ναι	ναι	ναι
Λέβητας χαμηλής θερμοκρασίας	όχι	όχι	όχι
Λέβητας B1	όχι	όχι	όχι
Θερμαντήρας συνδυασμένης λειτουργίας:	ναι	ναι	ναι

Νερό οικιακής χρήσης
Ονομ. φορτίο ανώτερη τιμή, Qn(Hs)	kW	6,2 – 24,6	7,9 – 31,1	8,0 – 36,3
Ονομ. φορτίο κατώτερη τιμή Qn(Hi)	kW	5,6 – 22,1	7,1 – 28,0	7,2 – 32,7
Όριο νερού οικιακής χρήσης	l/min	2
Ποιότητα νερού οικιακής χρήσης 60°C	l/min	6	7,5	9
Ποιότητα νερού οικιακής χρήσης 40°C(αναμεμιγμένο)	l/min	10	12,5	15
Θερμοκρασία νερού οικιακής χρήσης	°C	60
Διαφορά πλευρικής πίεσης νερού οικιακής χρήσης	kPa	Δείτε παρ. 5.2

CH
Ονομ. φορτίο ανώτερη τιμή, Qn(Hs)	kW	6,2 – 20,8	7,9 – 26,3	8,0 – 30,3
Ονομ. φορτίο κατώτερη τιμή, Qn(Hi)	kW	5,6 – 18,7	7,1 – 23,7	7,2 – 27,3
Ονομ. ισχύς , Pn	kW	6,0 - 17,8	7,7 - 22,8	7,8 - 26,3
Μέγ. πίεση νερού CH, PMS	bar	3
Μέγ. θερμοκρασία νερού CH	°C	90

Άλλα δεδομένα
Κατανάλωση αερίου G25 (1)	m3/h	0,67 – 2,65	0,85 – 3,36	0,86 – 3,93
Κατανάλωση αερίου G20 (1)	m3/h	0,58 – 2,29	0,74 – 2,91	0,75 – 3,39
Κατανάλωση αερίου G31 (1)	m3/h	0,22 – 0,87	0,28 – 1,11	0,28 – 1,29
Απώλεια πίεσης μονάδας (CH)	mH2O	Δείτε παρ. 7.4
Μέγ. θερμοκρασία αερίου καπναγωγού ZNX	°C	90	90	90
Μαζική ροή αερίου καπναγωγού (μέγ.)	g/s	10,3	13,0	14,9
Πίεση διαθέσιμου ανεμιστήρα	Pa	75	75	75
Κατηγορία NOx		6	6	6
NOx	mg/kWh	33	44	34
P1, στο 30% της ονομαστικής εισόδου (30/37)	kW	6,0	7,7	8,9
P4, ονομαστική έξοδος (80/60)	kW	17,8	22,8	26,3
η 1, απόδοση στο P1	%	96,4	97,1	97,7
η 4, απόδοση στο P4	%	85,9	86,6	86,9
Απώλειες θερμότητας σε κατάσταση αναμονής, Pstby	kW	0,037	0,037	0,038
Ημερήσια κατανάλωση καυσίμου, Qfuel	kWh	14,691	23,45	23,393
Ημερήσια κατανάλωση ρεύματος, Qelec	kWh	0,064	0,075	0,074

Ηλεκτρικά δεδομένα
Ηλεκτρική τάση	V	230
Κλάση ασφάλειας	IP	IPX4D (B23, B33 = IP20)
Απορροφούμενη ισχύς, πλήρες φορτίο	W	80
Απορροφούμενη ισχύς, αναμονή	W	2

Βοηθητική κατανάλωση ηλεκτρικής ενέργειας υπό πλήρες φορτίο (elmax)	kW	0,035	0,035	0,035
Βοηθητική κατανάλωση ηλεκτρικής ενέργειας υπό μερικό φορτίο (elmin)	kW	0,015	0,015	0,015
Βοηθητική κατανάλωση ηλεκτρικής ενέργειας σε κατάσταση αναμονής (Psb)	kW	0,002	0,002	0,002

Διαστάσεις και βάρος εγκατάστασης
Ύψος	mm	590	650	710
Πλάτος	mm	450
Βάθος	mm	240
Βάρος	kg	30	33	36

Τύπος αερίου (1) (EN 15502)

B23; B33; C13x; C33x; C43x; C53x; C63x; C83x: C93x

χώρα προορισμού	κατηγορία εξοπλισμούε (EN437)	Κατάλληλο για αέριο (1) και πίεση παροχής (EN 437)
IT	II2H3P	G20, 20 mbar, G31: 37 mbar
FR	II2Esi3P	G20, 20 mbar, G25: 25 mbar, G31: 37 mbar
BE	I2E(S)	G20, 20 mbar, G25: 25 mbar
PL	II2E3P	G20, 20 mbar, G31: 37 mbar
GR	II2H3P	G20, 20 mbar, G31: 37 mbar
PT	II2H3P	G20, 20 mbar, G31: 37 mbar

(1) G20 – φυσικό αέριο Ε/Η

G25 – φυσικό αέριο LL/L

G31 – LPG προπάνιο

10.1 Τεχνικό δελτίο προϊόντος σύμφωνα με CELEX-32013R0811

Επωνυμία προμηθευτή			Daikin Europe NVZandvoordestraat 3008400 OostendeBelgium
το αναγνωριστικό μοντέλου			EKOMB22AAV1H	EKOMB28AAV1H	EKOMB33AAV1H
Κλάση ενεργειακής απόδοσης στη θέρμανση	-	-	A	A	A
Ονομαστική θερμική ισχύς	Prated	kW	18	23	26
Ετήσια κατανάλωση ενέργειας	QHE	GJ	37	46	51
Εποχιακή ενεργειακή απόδοση στη θέρμανση	ης	%	91	92	93
Στάθμη ηχητικής ισχύος	LWA	dB	45	45	45
Δηλωμένο προφίλ κατανάλωσης	-	-	L	XL	XL
Κλάση ενεργειακής απόδοσης στο ζεστό νερό χρήσης	-	-	A	A	A
Ετήσια κατανάλωση ηλεκτρικής ενέργειας	AEC	kWh	14	16	16
Ετήσια κατανάλωση καυσίμου	AFC	GJ	12	18	18
Εποχιακή ενεργειακή απόδοση στο ζεστό νερό χρήσης	ηWH	%	78	81	81
Ελεγκτής κλάσης απόδοσης			II	II	II
Συνεισφορά στην ετήσια απόδοση		%	2,0	2,0	2,0

10.2 Σχεδιάγραμμα ηλεκτρικής συνδεσμολογίας ΕΚΟΜΒ22ΑΑV1Η, ΕΚΟΜΒ28ΑΑV1Η & ΕΚΟΜΒ33ΑΑV1Η

A	Εναλλάκτης σύνδεσης γείωσης	F	Ασφάλεια (3,15 A T)	P1	Αντλία CH	S3	Αισθητήρας DHW
B	Καλύπτρα ανάφλεξης	G	Μπλοκ αερίου + μονάδα ανάφλεξης	R	Αντίσταση	S5	Αισθητήρας ροής
C	Ελεγκτής λέβητα	I	Ακίδα ανάφλεξης/ιονισμού	S1	Αισθητήρας νερού εκκένωσης	S7	Αισθητήρας πίεσης νερού CH
E	Συνδέσεις γείωσης	M	Ηλεκτρική τροφοδοσία	S2	Αισθητήρας επιστροφής	V	Ανεμιστήρας
Συνδετήρας X424 V=	5 - ÷		Αντλία CH (5= σήμα PWM (κόκκινο), E=γείωση)
	6-7		Θερμοστάτης ενεργοποίησης/απενεργοποίησης (0,1 A-24 Vdc) ή/και θερμοστάτης ψύχους
	8-9		Αισθητήρας θερμοκρασίας περιβάλλοντος (12 kOhm / 25°C)
	11-12		Θερμοστάτης χώρου OpenTherm (6-7 πρέπει να είναι ανοιχτό)
Συνδετήρας X2230 V~	2-4		Ηλεκτρική τροφοδοσία 230 V (2 = L (καφέ), 4 = N (μπλε))
	7-8		Αντλία CH (8 = L (καφέ), 7 = N (μπλε)
	3-5-6		Βάνα αποκοπής ενδοδαπέδιας θέρμανσης ή MIT (3 = L (καφέ), 5 = διακόπτης (μαύρο), 6 = N (μπλε) (π.χ. EK3WW1AA )
Συνδετήρας X5			Διασύνδεση υπολογιστή

10.3 Αντιστάσεις NTC

NTC 12 kOhm
T [°C]	R [ohm]	T [°C]	R [ohm]	T [°C]	R [ohm]	T [°C]	R [ohm]
-15	76020	15	18300	45	5522	75	1994
-10	58880	20	14770	50	4609	80	1717
-5	45950	25	12000	55	3863	85	1467
0	36130	30	9805	60	3253	90	1266
5	28600	35	8055	65	2752	95	1096
10	22800	40	6653	70	2337	100	952

11 ΌΡΟΙ ΕΓΓΥΗΣΗΣ

Ισχύουν οι γενικοί όροι εγγύησης της Daikin Europe NV για αυτό το προϊόν.

Η εγγύηση ισχύει εφόσον διασφαλίζεται το γεγονός ότι τα ελαπτώματα, οι βλάβες ή η υπερβολική φθορά οφείλονται σε ακατάλληλη χρήση ή μη ορθή επεξεργασία ή μη ορθή επιδιόρθωση, ρύθμιση, εγκατάσταση ή συντήρηση, από μη πιστοποιημένους τεχνικούς εγκατάστασης ή εφόσον είχε εκτεθεί σε ουσίες με επιθετικά χημικά (συμπ. σπρέι μαλλιών) και άλλες επιβλαβείς ουσίες.

Η εγγύηση επίσης ισχύει όταν οι σωλήνες και οι σύνδεσμοι έχουν εφαρμοστεί σε εγκατάσταση, η οποία ενδέχεται να προκαλέσει διάχυση οξυγόνου ή ελάπωμα λόγω συγκέντρωσης αλάτων (βλάβη στη μονάδα και στην εγκατάσταση). Η επιφανειακή βλάβη καθώς και οι βλάβες κατά τη μεταφορά περιλαμβάνονται στην εγγύηση. Η αξίωση σε εγγυοδοσίας ισχύει εφόσον δεν μπορεί να αποδειχθεί ότι ο λέβητας ΡΗ έχει υποβληθεί σε συντήρηση από πιστοποιημένο τεχνικό εγκατάστασης τουλάχιστον μία φορά ετησίως από την ημερομηνία παραγγελίας. Όι οδηγίες για την εγκατάσταση και τη χρήση, τις οποίες παρέχουμε, πρέπει να τηρούνται πιστά.

Περιβάλλον

Εάν η μονάδα έχει προγραμματιστεί για αντικατάσταση, πρέπει να παραληφθεί από τον αντιπρόσωπό σας, μετά από ενημέρωση. Έάν κάτι τέτοιο δεν είναι δυνατό, ενημερώστε το συμβούλιό σας για δυνατότητες ανακύκλωσης ή οικολογικής επεξεργασίας χρησιμοποιημένων υλικών.

Διάφορα πλαστικά και μεταλλικά μέρη είχαν χρησιμοποιηθεί στην κατασκευή της μονάδας. Επίσης, η μονάδα περιέχει ηλεκτρικά εξαρτήματα, τα οποία πρέπει να καταλήξουν στα ηλεκτρονικά απόβλητα.

Σκοπούμενη χρήση

Η μονάδα, όπως περιγράφεται στην παρούσα τεκμηρίωση, προορίζεται για τη θέρμανση χώρων μέσω εγκατάστασης κεντρικής θέρμανσης ή/και παροχή ζεστού νερού. Οποιαδήποτε άλλη χρήση δεν εμπίπτει στο πλαίσιο της σκοπούμενης χρήσης της μονάδας. Δεν μπορούμε να αναλάβουμε καμία ευθύνη για βλάβες που οφείλονται σε μη ορθή χρήση.

DAIKIN EUROPE N.V.
