ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ JZC 63312 AB TEKA

σελίδα Pag. 4 - 9 περιγραφή, εγκατάσταση, συναρμολόγηση, καθαρισμός, συντήρηση και διάφορες φάσεις συναρμολόγησης. Τεχνικά δεδομένα.

σελίδα Pag. 100 Οδηγίες για τη συναρμολόγηση και προειδοποιήσεις για τη συντήρηση. Εγχειρίδιο οδηγιών.

ΜΕΓΕΘΗ ΠΟΥ ΠΡΕΠΕΙ ΝΑ ΤΗΡΗΘΟΥΝ (σε mm)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Στην ανάγκη αποσυναρμολόγησης, αφαιρέστε πρώτα τη βίδα στο κάτω μέρος, όπως φαίνεται στην εικόνα στο πλάι!

TEXNIKA ΣΤΟΙΧΕΙΑ ΤΗΣ ΡΥΘΜΙΣΗΣ ΑΕΡΙΟΥ ΤΗΣ ΣΥΣΚΕΥΗΣ

Σε περίπτωση προσαρμογής της επιφάνειας μαγειρέματος σε άλλο τύπο αερίου, εργαστείτε όπως περιγράφουν οι οδηγίες για την εγκατάσταση και τη χρήση και αντικαταστήστε την ετικέτα στον πάτο με εκείνη που παρέχεται μέσα στο φάκελο των ανταλλακτικών.

TEXNIKA ΣΤΟΙΧΕΙΑ ΕΠΙ ΤΗΣ ΕΤΙΚΕΤΑΣ ΣΗΜΑΝΣΕΩΝ

DADOS TÉCNICOS INDICADOS NA ETIQUETA DE CARACTERÍSTICAS

	ΣQnGAS-GAZNATURALNATURELΦΥΣΙΚΟG2020 mbar	ΣQnGAS-GAZBUTANOBUTANEBOYTANIOG3028-30 mbar	ΣQnGASPROPANOPROPANΕΠΡΟΠΑΝΙΟG3137 mbar	EEplacade gasEEgashobEEστίαςερίου	el. de calen. de pot.totaltot. power heat. el.foyer él. à puiss.totalστοιχεία θέρμανσηςσυνολικής ισχύοςel. de aquec. de pot.total
CAT. / KAT. = II2H3+ / II2E+3+ FREQUENCIA/FREQUENCE/Συχνότητα 50 - 60 Hz
	4.0 kW 29	1 gr/h 286 gr/h 56,0 % 3500 W
	3.80 kW	276 gr/h 271 gr/h 58,0 % 3500 W
	4.0 kW 29	1 gr/h 286 gr/h 56,0 % 7200 W
	4.0 kW 29	1 gr/h 286 gr/h 56,0 % 7200 W
	3.80 kW 276 gr/h 271 gr/h 58,0 % 7200 W
	6.95 kW 505 gr/h 496 gr/h 60,30 % 3500 W
	9.55 kW	694 gr/h 682 gr/h 58,30 % 3500 W

CONTENIDO:

pag. 102 περιγραφη εστιων μαγειρεματος

pag. 104 σημαντικες προειδοποιησεις ασφαλειας

pag. 105 χρηση καυστηρες

pag. 106 σημαντικες επαγωγη

pag. 107 εγκατασταση επαγωγη

pag. 108 χρηση επαγωγη

pag. 122 καθαρισμα, εγκατασταση

pag. 123 στερεωση της εστιας

pag. 124 εξαερισμος, αερισμος - συνδεση αεριου

pag. 125 ηλεκτρικη συνδεση, βανες

pag. 128 μετατροπες

pag. 129 τεχνικη υποστηριξη και ανταλλακτικα

Το πλαίσιο αυτό εστιών έχει σχεδιαστεί για να χρησιμοποιηθεί μόνο σαν συσκευή μαγειρέματος: Η οποιαδήποτε άλλη χρήση (όπως η θέρμανση του περιβάλλοντος) θα πρέπει να θεωρείται ακατάλληλη και επικίνδυνη.

ΠΡΟΣΟΧΗ: Η συσκευή και τα προσβάσιμα μέρη της θερμαίνονται κατά τη χρήση.

Πρέπει να ληφθεί μέριμνα για την αποφυγή της επαφής με θερμαντικά στοιχεία. Παιδιά κάτω των 8 ετών πρέπει να κρατούνται μακριά, εκτός αν εποπτεύονται συνεχώς.

Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας από 8 ετών και άνω και τα άτομα με μειωμένες σωματικές, αισθητηριακές ή διανοητικές ικανότητες ή έλλειψη εμπειρίας και γνώσης, εφόσον επιβλέπονται ή έχουν εκπαιδευτεί σχετικά με τη χρήση της συσκευής με ασφαλή τρόπο και να έχουν κατανοήσει τους κινδύνους που υπεισέρχονται.

Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή.

Ο καθαρισμός και η συντήρηση δεν πρέπει να διενεργούνται από παιδιά χωρίς επίβλεψη.

ΠΡΟΣΟΧΗ: το χωρίς παρακολούθηση μαγείρεμα σε εστία με λίπος ή λάδι μπορεί να είναι επικίνδυνο και να προκαλέσει πυρκαγιά. Ποτέ μην επιχειρήσετε την κατάσβεση της πυρκαγιάς με νερό, αλλά πρέπει να απενεργοποιήστε τη συσκευή και στη συνέχεια να καλύψετε τη φλόγα π.χ. με καπάκι ή μια αντιπυρική κουβέρτα.

ΠΡΟΣΟΧΗ: Κίνδυνος πυρκαγιάς: μην αποθηκεύετε αντικείμενα στις μαγειρικές επιφάνειες.

ΠΡΟΣΟΧΗ: Εάν η επιφάνεια έχει ραγίσει, σβήστε τη συσκευή για να αποφευχθεί το ενδεχόμενο ηλεκτροπληξίας.

ΠΡΟΣΟΧΗ: δεν χρησιμοποιούν μια μονάδα καθαρισμού με ατμό της για σόμπες εστίες και φούρνους.

ΠΡΟΣΟΧΗ: ο κόμβος δεν έχει σχεδιαστεί για να λειτουργεί με ένα εξωτερικό χρονοδιακόπτη ή με ένα απομακρυσμένο σύστημα ελέγχου.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Χρησιμοποιείτε μόνο τα εξαρτήματα/συστήματα ασφαλείας που έχουν σχεδιαστεί από τον κατασκευαστή του πλατώ εστιών ή αυτά που υποδεικνύονται ως κατάλληλα στις οδηγίες χρήσεως από τον κατασκευαστή της συσκευής ή αυτά που είναι ενσωματωμένα στη συσκευή. Η χρήση ακατάλληλων εξαρτημάτων/συστημάτων ασφαλείας ενδέχεται να προκαλέσει ατυχήματα.

ΠΡΟΣΟΧΗ: η διαδικασία μαγειρέματος πρέπει να εποπτεύεται. Μι σύντομη διαδικασία μαγειρέματος πρέπει να εποπτεύεται συνεχώς.

ΠΕΡΙΓΡΑΦΗ ΕΣΤΙΩΝ ΜΑΓΕΙΡΕΜΑΤΟΣ

JZC 63312 A JZC 64322 A

ΠΕΡΙΓΡΑΦΗ ΕΣΤΙΩΝ ΜΑΓΕΙΡΕΜΑΤΟΣ

1 Καυστήρας υπερταχείας θέρμανσης (*DCC AFB) του 4000 W

2 Καυστήρας ταχύς του 2800 W

3 Καυστήρας ημι-ταχύς μειώνεται του 1400 W

4 Καυστήρας ημι-ταχύς του 1750 W

5 Καυστήρας εφεδρικός του 1000 W

6 Διακόπτης εντολής καυστήρα

7 Ηλεκτρική αντίσταση επαγωγή ∅ 14,5 cm του 1500 W

8 Нлектрикή αντίσταση επαγωγή ∅ 18,0 cm του 2100 W

9 Ηλεκτρική αντίσταση επαγωγή ∅ 21,0 cm του 3000 W

10 Ηλεκτρική αντίσταση επαγωγή DUAL ζώνη ∅ 16,0/28,0 cm του 3600 W

11 Αφής ελέγχου

12 Ηλεκτρική αντίσταση επαγωγή ∅ 14,5 cm του 1800 W

13 Ηλεκτρική αντίσταση επαγωγή ∅ 21,0 cm του 2300 W

*DCC AFB: Αέρα από το κάτω μέρος (Εικ. 16)

Προσοχή: η συσκευή αυτή έχει κατασκευαστεί για οικιακή χρήση, σε οικιακό περιβάλλον και από ιδιώτες.

ΣΗΜΑΝΤΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΑΣΦΑΛΕΙΑΣ

ΣΗΜΑΝΤΙΚΈς ΠΡΟΕΙΔΟΠΟΓΗΣΕΙς ΓΙΑ ΤΟΝ ΧΡΗΣΤΗ

Προσοχή: Κατά τη διάρκεια της λειτουργίας, το πλαίσιο εργασίας καθίσταται πολύ ζεστό πάνω στις ζώνες μαγειρέματος: Κρατήστε το μακριά από τα παιδιά!

• Σε περίπτωση θραύσης του γυαλιού της επιφάνειας μαγειρέματος: σβήστε αμέσως όλες τις εστίες και τα ηλεκτρικά θερμαντικά στοιχεία, κατόπιν αποσυνδέστε τη συσκευή από την ηλεκτρική τροφοδοσία, μην αγγίζετε την επιφάνεια της συσκευής, μη χρησιμοποιείτε τη συσκευή.
• Σημείωση: Η συνεχής χρήση θα μπορούσε να προκαλέσει, σε αντιστοιχία με τους καυστήρες, ένα χρωματισμό διαφορετικό από τον αρχικό, ο οποίος οφείλεται στην υψηλή θερμοκρασία.
• ΣΗΜΑΝΤΙΚΟ: Για μια τέλεια εγκατάσταση, μια τέλεια ρύθμιση και ένα τέλειο μετασχηματισμό του πλαισίου εστιών κατά τη χρήση άλλων αερίων, πρέπει να απευθυνθείτε σε έναν ΕΞΟΥΣΙΟΔΟΤΗΜΕΝΟ ΕΓΚΑΤΑΣΤΑΤΗ: Η μη τήρηση αυτού του κανόνα επιφέρει μείωση της ισχύος της εγγύησης.
• η χρήση μιας συσκευής αερίου για μαγείρεμα παράγει θερμότητα και υγρασία στο χώρο στον οποίο είναι τοποθετημένη. Για το λόγο αυτό είναι απαραίτητο να εξασφαλίζετε έναν καλό αερισμό του χώρου διατηρώντας ελεύθερα τα ανοίγματα του φυσικού αερισμού (εικ. 2) και ενεργοποιώντας τη μηχανική συσκευή αερισμού (απορροφητήρας ή ηλεκτρικός εξαεριστήρας εικ. 3 και εικ. 4).
  -Η έντονη και παρατεταμένη χρήση της συσκευής, μπορεί να απαιτεί έναν πρόσθετο αερισμό, για παράδειγμα το άνοιγμα ενός παράθυρου, ή έναν πιο αποτελεσματικό αερισμό αυξάνοντας την ισχύ της μηχανικής αναρρόφησης εάν υπάρχει.
  -Μην επιχειρήσετε να τροποποιήσετε τα τεχνικά χαρακτηριστικά του προϊόντος διότι αυτό μπορεί να αποβεί επικίνδυνο.

• Αν αποφασίσετε να μη χρησιμοποιήσετε αυτή τη συσκευή (ή να αντικαταστήσετε την παλαιά) πριν να τη ρίψετε στον κάδο απορριμμάτων συνιστάται να την καταστήσετε ανενεργή σύμφωνα με την ισχύουσα νομοθεσία σχετικά με την προστασία της υγείας και τη ρύπανση του περιβάλλοντος, καθιστώντας επίσης αβλαβή τα τυχόν επικίνδυνα τμήματα , ειδικά για τα παιδιά που θα μπορούσαν να χρησιμοποιήσουν μια συσκευή εκτός χρήσης για να παίξουν.

• Μην αγγίζετε τη συσκευή με βρεγμένα υγρά χέρια ή πόδια.

• Μη χρησιμοποιείτε τη συσκευή με γυμνά πόδια.
• Ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για τις οποιεσδήποτε ζημίες που προκλήθηκαν από ακατάλληλες, εσφαλμένες ή αδικαιολόγητες χρήσεις.
• Κατά τη διάρκεια και αμέσως μετά τη λειτουργία ορισμένα μέρη του πλαισίου εστιών φθάνουν σε θερμοκρασίες πολύ υψηλές: Αποφύγετε την επαφή τους.
• Αφού χρησιμοποιήσετε το πλαίσιο εστιών, βεβαιωθείτε ότι ο δείκτης των διακοπτών βρίσκεται σε θέση απενεργοποίησης και κλείστε την κεντρική στρόφιγγα του αγωγού διανομής του αερίου ή τη στρόφιγγα της φιάλης.
• Σε περίπτωση που οι στρόφιγγες του αερίου παρουσιάζουν ανωμαλία κατά τη λειτουργία τους, καλέστε την Υπηρεσία Τεχνικής Βοήθειας.
• ΣΗΜΑΝΤΙΚΟ: Η εγκατάσταση πρέπει να γίνει σύμφωνα με τις οδηγίες του κατασκευαστή. Τυχόν εσφαλμένη εγκατάσταση μπορεί να επιφέρει ζημίες σε άτομα, ζώα ή πράγματα, ως προς τα οποία ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος.
• Σε περίπτωση που για την εγκατάσταση θα έπρεπε να απαιτηθούν τροποποιήσεις στο οικιακό ηλεκτρικό δίκτυο ή σε περίπτωση ασυμβατότητας ανάμεσα στην πρίζα και στο βύσμα της συσκευής, θα πρέπει να ζητηθεί η επέμβαση επαγγελματικά καταρτισμένου προσωπικού. Αυτό το τελευταίο, συγκεκριμένα, θα πρέπει επίσης να επιβεβαιώσει ότι το τμήμα των καλωδίων της πρίζας ενδείκνυται για την ισχύ που απορροφάται από τη συσκευή.
• Διατηρήστε το Πιστοποιητικό Εγγύησης ή το φύλλο τεχνικών στοιχείων με το Εγχειρίδιο Οδηγιών, κατά τη διάρκεια ζωής της συσκευής. Περιέχει σημαντικά τεχνικά στοιχεία.

ΠΡΟΣΟΧΗ: όλα τα προϊόντα μας συμμορφώνονται με τις Ευρωπαϊκές προδιαγραφές και τις σχετικές τροποποιήσεις. Ως εκ τούτου, το προϊόν είναι σύμφωνο με τις απαιτήσεις των Ευρωπαϊκών Οδηγιών που ισχύουν σχετικά με:

• την ηλεκτρομαγνητική συμβατότητα (EMC),
• την ηλεκτρική ασφάλεια (LVD),
• τον περιορισμό της χρήσης ορισμένων επικίνδυνων ουσιών (RoHS) και τον
• Οικολογικό σχεδιασμό (ERP).

Η συσκευή συμμορφώνεται με τις διατάξειστων υποπαραγράφων για τις ευρωπαϊκές οδηγίες: Κανονισμός (ΕΕ) 2016/426.

ΧΡΗΣΗ

1) ΚΑΥΣΤΗΡΕΣ

Επάνω στην επιφάνεια της εστίας υπάρχει τυπωμένο σε μεταξοτυπία επάνω από κάθε διακόπτη ένα σχήμα στο οποίο φαίνεται σε ποιον καυστήρα αναφέρεται ο συγκεκριμένος διακόπτης. Αφου άνοίξετε τη βάνα του δικτύου αερίου ή της φιάλης αερίου, ανάψτε τους καυστήρες όπως περιγράφεται παρακάτω:

- αυτόματη ηλεκτρική ανάφλεξη

Πιέστε και γυρίστε αριστερόστροφα το διακόπτη που αντιστοιχεί στον καυστήρα που θα χρησιμοποιήσετε, τοποθετήστε τον στη «Μέγιστη» θέση (τοποθεσία 9 εικ. 17) και στη συνέχεια πατήστε το διακόπτη μέχρι τέλος, η βρύση είναι εξοπλισμένη με μια κλίμακα 9 θέσεων, με κάθε κλικ η φλόγα μειώνεται μέχρι να φτάσετε στη θέση 1, δηλαδή την ελάχιστη παροχή αερίου.

- Άνάφλεξη καυστήρων που διαθέτουν θερμοστοιχεία ασφάλειας

Με τους καυστήρες που διαθέτουν θερμοστοιχεία ασφαλείας, πρέπει να γυρίσετε αριστερόστροφα το διακόπτη που αντιστοιχεί στον καυστήρα που θα χρησιμοποιήσετε, τοποθετήστε τον στη «Μέγιστη» θέση (μεγάλη φλόγα εικ. 17) μέχρι να νιώσετε ένα μικρό στοπ και στη συνέχεια πατήστε το διακόπτη. Όταν ανάψει κρατήστε πατημένο το διακόπτη για 10 περίπου δευτερόλεπτα.

Στή συνέχεια ακολουθήστε τις οδηγίες για τη χρήση της βρύσης όπως εξηγείται παραπάνω.

Για όλα τα μοντέλα, σε περίπτωση που σβήσουν κατά λάθος οι φλόγες, κλείστε το διακόπτη ελέγχου του καυστήρα και μην επιχειρήσετε να ξανανάψετε τουλάχιστον για 1 λεπτό.

Πώς θα χρησιμοποιήσετε τους καυστήρες

Για να έχετε τὴ μέγιστη απόδοση με τὴν ἐλάχιστη κατανάλωση αερίου είναι χρήσιμο να θυμάστε τα παρακάτω αναφερόμενα:

• χρησιμοποιείτε για κάθε καυστήρα κατάλληλα σκεύη (βλέπε τον ακόλουθο πίνακα και την εικ. 1).
• Όταν φθάσετε στο σημείο βρασμού τοποθετήστε το διακόπτη στην «Ελάχιστη» θέση (τοποθεσία 1 εικ. 17).
• Χρησιμοποιείτε πάντα σκεύη με καπάκι.
• Χρησιμοποιείτε μόνο δοχεία με επίπεδο πάτο.

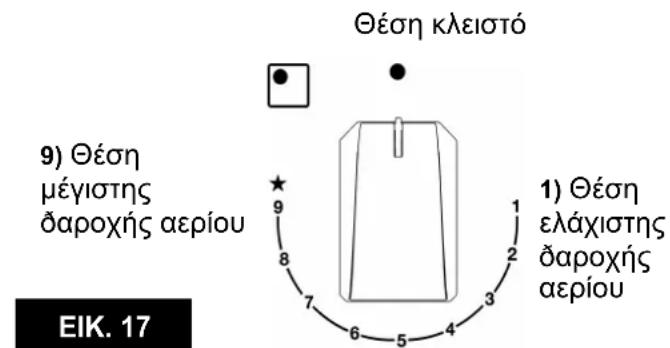

Θέση κλειστό 9) Θέση μέγιστης ðαροχής αερίου 1) Θέση ελάχιστης ðαροχής αερίου EIK. 17

Καυστήρες	Σκευών cm(ελάχ.)	Σκευών cm( μέγ. )
Υπερταχείας θέρμανσης	24 cm	26 cm
Ταχύς	20 cm	22 cm
Ημι-ταχύς μειώνεται	16 cm	18 cm
Ημι-ταχύς	16 cm	18 cm
Εφεδρικός	10 cm	14 cm

ΚΑΤΑΛΛΗΛΟ ΣΚΕΥΟΣ ΚΑΙ ΔΟΧΕΙΑ

Οι ενδείξεις αυτές συμβάλλουν στην εξοικονόμηση ενέργειας και στην αποφυγή ζημιών στα σκεύη τροφίμων. Χρησιμοποιείτε μόνο δοχεία με κατάλληλες διαμέτρους. Το σκεύος δεν πρέπει να υπερβαίνει τις άκρες της εστίας. Μην χρησιμοποιείτε μικρά σκεύη σε μεγάλες εστίες. Ή φλόγα δεν πρέπει να αγγίζει τα πλαϊνά του δοχείου.

Χρησιμοποιείτε μόνο σκεύη με κοίλη βάση στους καυστήρες πολλαπλών στεφάνων.

Εάν η διάσταση του σκεύους είναι μεγαλύτερη από 26 εκ. χρησιμοποιείτε πάντα το πρόσθετο στήριγμα σκεύους που φαίνεται στην παρακάτω εικόνα (κωδ. 81216133).

Τα εξαρτήματα μπορούν να αγοραστούν μέσω του δικτύου εξυπηρέτησης μετά την πώληση.

• η ανάφλεξη των καυστήρων με θερμοστοιχεία ασφαλείας μπορεί να γίνει μόνον όταν ο διακόπτης είναι στη «Μέγιστη» θέση (V εικ. 17).
• Εάν διακοπεί η ηλεκτρική ενέργεια μπορείτε να ανάψετε τους καυστήρες με τα σπίρτα.
• Κατά τη διάρκεια της χρήσης των καυστήρων μην αφήνετε αφύλακτη τη συσκευή και προσέξτε να μην βρίσκονται κοντά παιδιά. Βεβαιωθείτε ειδικότερα ότι τα χερούλια των σκευών είναι τοποθετημένα με σωστό τρόπο και επιβλέψτε το ψήσιμο των φαγητών για τα οποία χρησιμοποιουνται λάδια και λίπη καθώς είναι πολύ εύφλεκτα.
• Μην χρήσιμοποιείτε σπρέι κοντά στη συσκευή όταν λειτουργεί.
• Μην τοποθετείτε σκεύη που βγαίνουν έξω από τα άκρα της εστίας.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ

Προειδοποιήσεις ασφαλείας:

Η γεννήτρια επαγωγής είναι σύμφωνη με τη τρέχουσα νομοθεσία της ΕΕ. Ωστόσο, συνιστούμε όποιον φέρει μια συσκευή, όπως βηματοδότη, να το αναφέρει στον ιατρό ή σε περίπτωση αμφιβολίας να απέχει από τη χρήση των επαγωγικών ζωνών.

Μεταλλικά αντικείμενα όπως μαχαίρια, πιρούνια, κουτάλια και καπάκια δεν πρέπει να τοποθετούνται στην επιφάνεια της εστίας γιατί μπορεί να υπερθερμανθούν.

Μετά από κάθε χρήση αποσυνδέετε τη ζεστή εστία, μην αφαιρείτε μόνο το ζεστό σκεύος. Διαφορετικά μπορεί να προκύψει

δυσλειτουργία εάν ακούσια τοποθετηθεί ένα άλλο σκεύος κατά την περίοδο ανίχνευσης. Αποτρέψτε τυχόν ατυχήματα!

Αν το καλώδιο τροφοδοσίας Δ! Δείναι κατεστραμμένο, πρέπει να αντικατασταθεί από τον κατασκευαστή, την υπηρεσία συνδρομής ή από άτομα εξίσου κατάλληλα για να αποφευχθούν οι κίνδυνοι.

Είναι απαραίτητο να επιτρέψετε την αποσύνδεση της συσκευής μετά την εγκατάσταση. Τα μέσα αποσύνδεσης πρέπει να ενσωματώνονται στην σταθερή εγκατάσταση σύμφωνα με τους κανονισμούς εγκατάστασης.

ΕΓΚΑΤΑΣΤΑΣΗ

Εγκατάσταση

Τοποθέτηση με συρτάρι για μαχαιροπίρουνα

Εάν επιθυμείτε να τοποθετήσετε ένα έπιπλο ή ένα συρτάρι για μαχαιροπίρουνα κάτω από την εστία, πρέπει να τοποθετηθεί ανάμεσα στα δύο ένα διαχωριστικό πάνελ. Με τον τρόπο αυτό αποτρέπεται η τυχαία επαφή με τη ζεστή επιφάνεια του περιβλήματος της συσκευής.

Το διαχωριστικό πάνελ πρέπει να τοποθετηθεί 20 χιλιοστά κάτω από την κάτω πλευρά του άνω τμήματος.

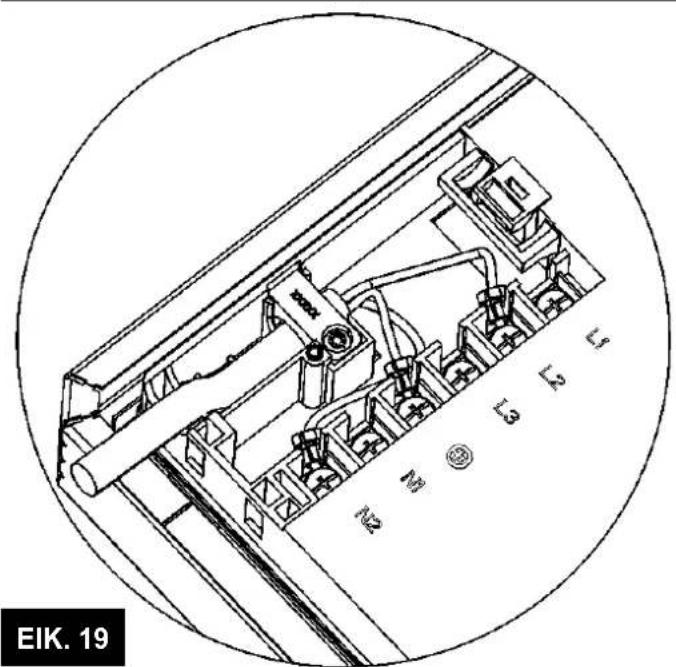

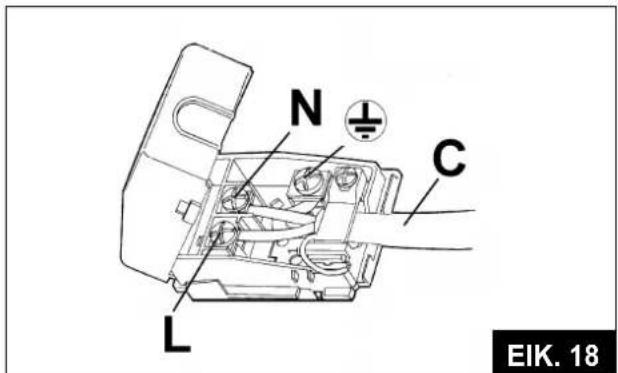

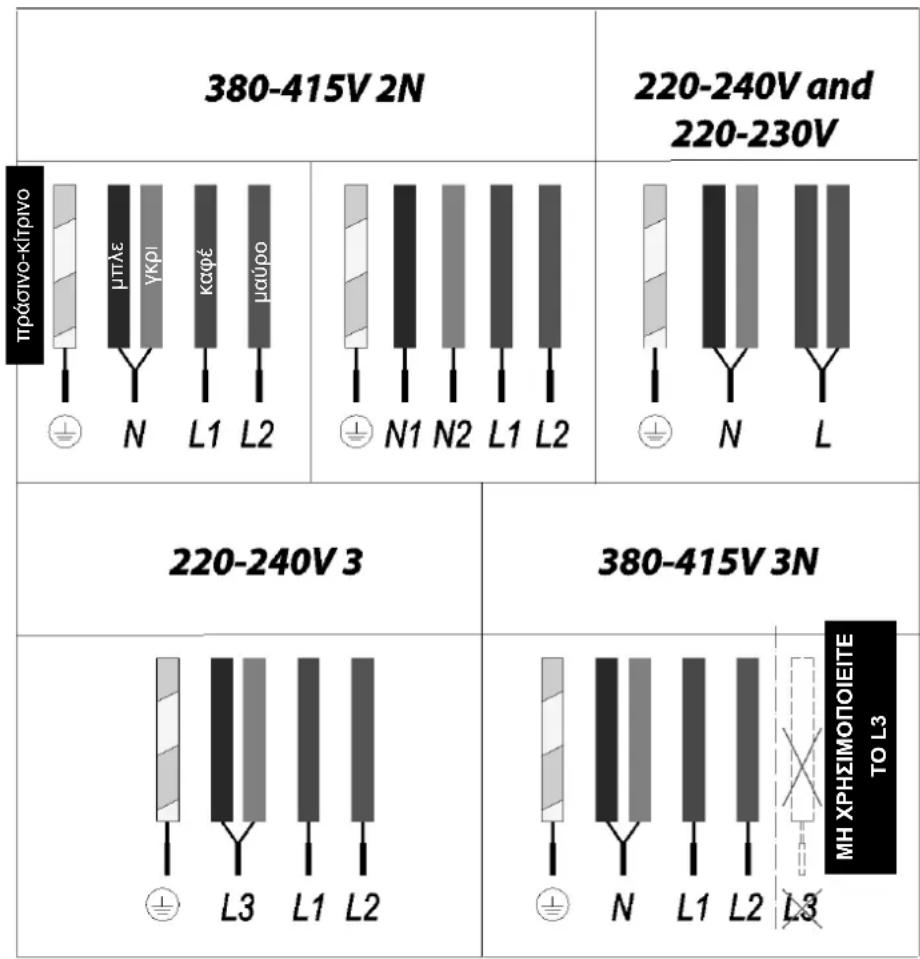

Ηλεκτρική σύνδεση

Προτού συνδέσετε το άνω τμήμα στην κεντρική τροφοδοσία, βεβαιωθείτε ότι η τάση και η συχνότητα αντιστοιχούν με αυτές που καθορίζονται στην ετικέτα του άνω τμήματος, η οποία βρίσκεται στο κάτω μέρος, ή στο φυλλάδιο εγγύησης ή, εφόσον προβλέπεται, στο φύλλο τεχνικών δεδομένων, το οποίο πρέπει να διατηρείται μαζί με το εγχειρίδιο για όλη τη διάρκεια ζωής του προϊόντος.

Η ηλεκτρική σύνδεση γίνεται μέσω ενός πολυπολικού ασφαλειοδιακόπτη ή πρίζας, όπου είναι εφικτό, σύμφωνα με το ρεύμα και την ελάχιστη απόσταση των 3 mm μεταξύ των επαφών. Έτσι εξασφαλίζεται η αποσύνδεση σε περιπτώσεις εκτάκτου ανάγκης και επιτρέπεται ο καθαρισμός του άνω τμήματος.

Βεβαιωθείτε ότι το καλώδιο εισόδου δεν έρχεται σε επαφή με το περίβλημα του άνω επαγωγικού τμήματος ή το περίβλημα του φούρνου, εάν είναι εγκατεστημένος στην ίδια μονάδα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Ο κατασκευαστής απαλλάσσεται από κάθε ευθύνη για τυχόν ζημιές που οφείλονται σε παραποίηση ή τροποποίηση του προϊόντος ή των επιμέρους στοιχείων του κατά τη διάρκεια της εγκατάστασης. Ο τεχνικός εγκατάστασης ευθύνεται για τυχόν ζημιές ή βλάβες που προκαλούνται λόγω εσφαλμένης συναρμολόγησης ή εγκατάστασης. Για τυχόν ζημιές που οφείλονται στην εγκατάσταση του προϊόντος, επικοινωνήστε με τον εξουσιοδοτημένο τεχνικό εγκατάστασης.

Προειδοποίηση:

Η ηλεκτρική σύνδεση πρέπει να διαθέτει κατάλληλη γείωση, σύμφωνα με την τρέχουσα νομοθεσία, διαφορετικά η επαγωγική εστία ενδέχεται να παρουσιάσει δυσλειτουργία.

Οι ασυνήθιστα υψηλές αυξομειώσεις τάσης μπορεί να προκαλέσουν βλάβη στο σύστημα ελέγχου (όπως και σε κάθε άλλη ηλεκτρική συσκευή).

Συνιστάται να μη χρησιμοποιείτε την επαγωγική εστία κατά τη διάρκεια του πυρολυτικού αυτοκαθαρισμού των φούρνων που διαθέτουν πυρόλυση λόγω της εξαιρετικά υψηλής θερμοκρασίας που αναπτύσσεται από αυτές τις συσκευές.

Μόνο οι επίσημοι τεχνικοί μπορούν να χειρίζονται ή να επισκευάζουν τη συσκευή, συμπεριλαμβανομένης της αντικατάστασης του καλωδίου ρεύματος.

⚠️ Πριν αποσυνδέσετε την εστία από την κεντρική τροφοδοσία, σας προτείνουμε να κλείσετε το διακόπτη απενεργοποίησης και να περιμένετε για περίπου 25 δευτερόλεπτα πριν βγάλετε το φις. Αυτός ο χρόνος απαιτείται γιατί επιτρέπει την πλήρη εκφόρτιση του ηλεκτρονικού κυκλώματος και έτσι αποκλείει την πιθανότητα ηλεκτροπληξίας από τις επαφές του φις.

Διατηρείτε το Πιστοποιητικό Εγγύησης ή το φύλλο τεχνικών δεδομένων μαζί με το εγχειρίδιο οδηγιών για τη συνολική διάρκεια ζωής του προϊόντος. Σε αυτά περιλαμβάνονται σημαντικές τεχνικές πληροφορίες.

ΧΡΗΣΗ

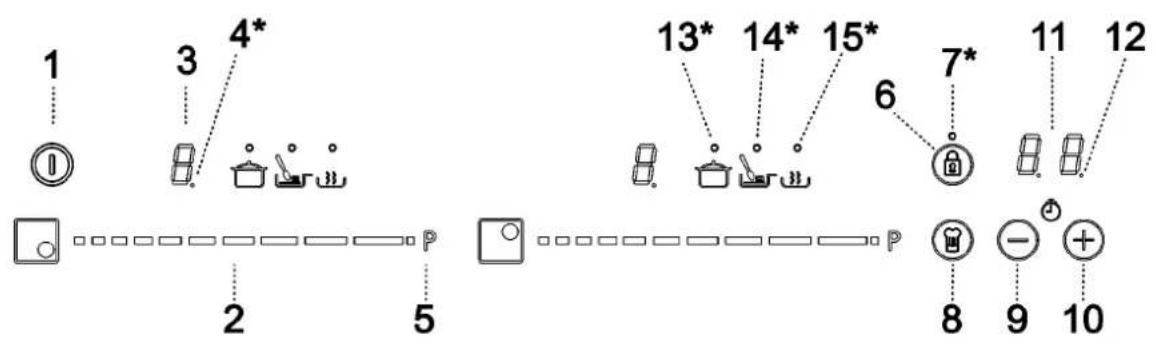

επαγωγική εστία 2 στοιχεία

1 3 4* 13* 14* 15* 6 7* 11 12 8 9 10

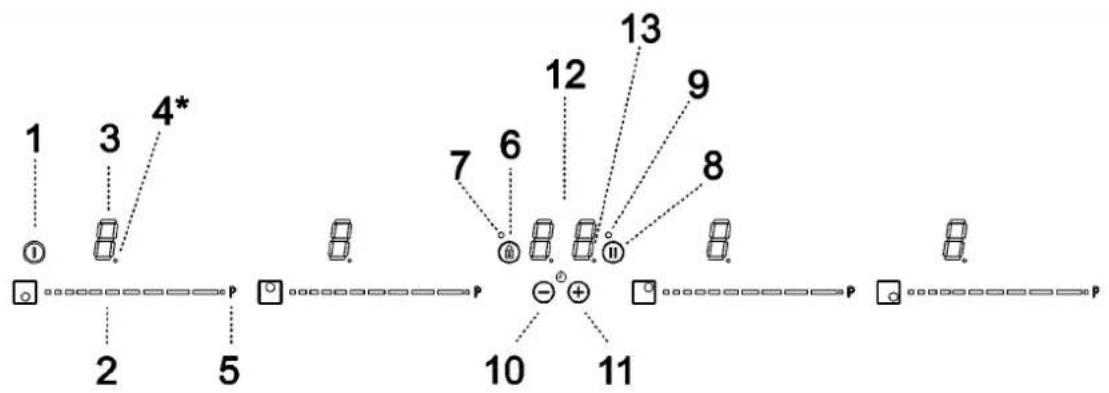

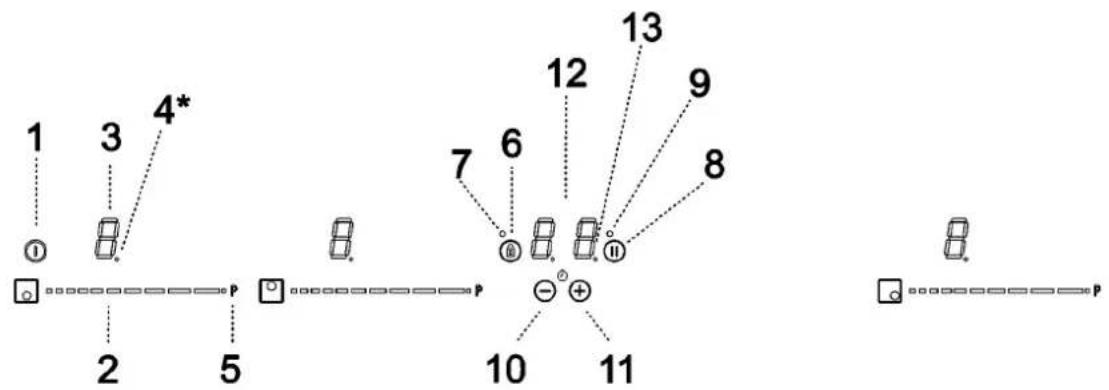

Οδηγίες χρήσης των χειριστηρίων αφής

ΣΤΟΙΧΕΙΑ ΧΕΙΡΙΣΜΟΥ

1 Πλήκτρο αφ ής Γενικής ενεργοποίησης / απενεργοποίησης.

2 Συρόμενος δείκτης για έλεγχο της ισχύος.

3 Ένδ ε ιξ η ισχύος κ αι/ ή υπολειπόμενης θερμότητας*.

4 Υποδιαστολή ένδειξης ισχύος και/ή υπολειπόμενης θερμότητας.

5 Απευθείας πρόσβαση στη λειτουργία «Ισχύς».

6 Πλήκτρο αφής ενεργοποίησης για λειτουργία «Φραγή».

7 Ενδεικτική λυχνία ενεργοποιημένης λειτ ουργίας «Φραγή»*.

8 Πλήκτρο αφής ενεργοποίησης για λειτουργίες «Σεφ».

9 Πλήκτρο αφής «Πλην» για χρονοδιακόπτη.

10 Πλήκτρο αφής «Συν» για χρονοδιακόπτη.

11 Ένδειξη χρονοδιακόπτη.

12 Υποδιαστολή του χρονοδιακόπτη.*

13 Ενδεικτική λυχνία ενεργοποιημένης λειτουργίας «Σιγοβράσιμο»*.

14 Ενδεικτική λυχνία ενεργοποιημένης λειτουργίας «Λιώσιμο»*.

15 Ενδεικτική λυχνία ενεργοποιημένης λε ιτ ου ργίας «Διατήρ ηση θερμότητας»*.

*Ορατή μόνο κατά τη λειτουργία.

ΧΡΗΣΗ

Οι χειρισμοί γίνονται με πλήκτρα αφής. Για να ενεργοποιήσετε την επιθυμητή λειτουργία, δεν χρειάζεται να πιέζετε το πλήκτρο αφής, παρά μόνο να το αγγίζετε με την άκρη του δακτύλου σας.

Κάθε ενέργεια επαληθεύεται με ένα ηχητικό σήμαμπιπ.

Χρησιμοποιήστε το συρόμενο ρυθμιστή (2) για να ρυθμίσετε τα επίπεδα ισχύος (0 - 9) σύροντας το δάκτυλό σας πάνω του. Σύροντας προς τα δεξιά, η τιμή αυξάνεται και σύροντας προς τα αριστερά, η τιμή μειώνεται.

Επίσης μπορείτε να επιλέξετε απευθείας ένα επίπεδο ισχύος, τοποθετώντας το δάκτυλό σας ακριβώς σε ένα επιθυμητό σημείο της κλίμακας του ρυθμιστή (2).

Για να επιλέξετε μια εστία σε αυτά τα μοντέλα, αγγίξτε απευθείας τον αντίστοιχο συρόμενο ρυθμιστή (2).

ΕΝΕΡΓΟΠΟΙΗΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ

1 Αγγίξτε το πλήκτρο αφ ής Ενεργο π οίηση (1) για τουλάχιστον ένα δευτερόλεπτο. Το χειριστήριο αφής θα ενεργοποιηθεί, θα ακουστεί ένα μπιπ και οι ενδεικτικές λυχνίες (3) θα ανάψουν εμφανίζοντας την ένδειξη «-». Αν οποιαδήποτε εστία μαγειρέματος είναι θερμή, στη σχετική ένδειξη θα αναβοσβήνουν εναλλάξ «Η» και «-».

Αν δεν κάνετε καμία ενέργεια στα ακόλουθα 10 δευτερόλεπτα, το χειριστήριο αφής θα απενεργοποιηθεί αυτόματα.

Όταν είναι ενεργοποιημένο το χειριστήριο αφής, μπορείτε να το αποσυνδέσετε οποιαδήποτε στιγμή αγγίζοντας το πλήκτρο αφής (1) άκόμα και αν έχει κλειδωθεί (λειτουργία κλειδώματος ενεργοποιημένη). Το πλήκτρο αφής (1) πάντα έχει προτεραιότητα για αποσύνδεση του χειριστηρίου αφής.

ΕΝΕΡΓΟΠΟΙΗΣΗ ΕΣΤΙΩΝ

Αφού το χειριστήριο αφής ενεργοποιηθεί με τον αισθητήρα (1)μπορείτε να ενεργοποιήσετε οποιαδήποτε εστία με τα εξής βήματα:

1 Σύρετε το δάκτυλο ή αγγίξετε οποιαδήποτε θέση ενός από τους «συρόμενους ρυθμιστές» (2). Η εστία έχει επιλεγεί και ταυτόχρονα το επίπεδο ισχύος θα ρυθμιστεί μεταξύ 0 και 9. Αυτή η τιμή ισχύος θα εμφανίζεται στην αντίστοιχη ένδειξη ισχύος και η υποδιαστολή της (4) θα διατηρηθεί αναμμένη για 10 δευτερόλεπτα.

2 Χρησιμοποιήστε το συρόμενο ρυθμιστή (2) για να επιλέξετε ένα νέο επίπεδο μαγειρέματος μεταξύ 0 και 9.

Όσο είναι επιλεγμένη η εστία, δηλ. όσο είναι αναμμένη η υποδιαστολή (4), μπορείτε να τροποποιήσετε το αντίστοιχο επίπεδο ισχύος.

ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΜΙΑΣ ΕΣΤΙΑΣ

Χρησιμοποιώντας το συρόμενο ρυθμιστή αφής (2) μειώστε την ισχύ στο επίπεδο 0. Η εστία μαγειρέματος θα απενεργοποιηθεί.

Όταν απενεργοποιείται μια εστία, θα εμφανίζεται ένα Η στην ένδειξη ισχύος της (3), αν η γυάλινη επιφάνεια της σχετικής ζώνης μαγειρέματος είναι ακόμα θερμή και υπάρχει κίνδυνος εγκαυμάτων. Αφού πέσει η θερμοκρασία, η ένδειξη (3) απενεργοποιείται (αν έχει απενεργοποιηθεί η πλάκα εστιών), διαφορετικά θα ανάψει το σύμβολο «-» αν η πλάκα εστιών είναι ακόμα ενεργοποιημένη.

ΑΠΕ ΝΕΡ ΓΟΠ ΟΙΗ ΣΗ ΟΛ ΩΝ ΤΩ Ν ΕΣΤΙΩΝ

Μπορείτε να απενεργοποιήσετε όλες τις εστίες ταυτόχρονα, χρησιμοποιώντας τον αισθητήρα γενικής ενεργοποίησης/ απενεργοποίησης ① (1). Όλες οι ενδείξεις εστιών (3) θα σβήσουν. Αν η εστία που απενεργοποιήθηκε είναι ακόμα ζεστή, στην ένδειξη θα εμφανίζεται ένα Η.

Ανιχνευτής σκεύους

Οι επαγωγικές εστίες διαθέτουν ενσωματωμένο ανιχνευτή σκεύους. Με αυτό τον τρόπο, η εστία θα σταματήσει να λειτουργεί αν δεν υπάρχει σκεύος ή αν το σκεύος δεν είναι κατάλληλο.

Η ένδειξη ισχύος (3) θα δείχνει ένα σύμβολογια να επισημάνει ότι «δεν υπάρχει σκεύος» αν, ενώ είναι ενεργή η εστία, δεν ανιχνεύεται σκεύος ή το σκεύος δεν είναι κατάλληλο.

Αν ένα σκεύος αφαιρεθεί από την εστία κατά τη λειτουργία, η εστία θα σταματήσει αυτόματα να παρέχει ισχύ και θα δείξει το σύμβολο «δεν υπάρχει σκεύος». Αν τοποθετηθεί πάλι σκεύος πάνω στην εστία, η παροχή ισχύος θα συνεχιστεί στο ίδιο επίπεδο ισχύος που είχε επιλεγεί προηγουμένως.

ΧΡΗΣΗ

Ο χρόνος για την ανίχνευση σκεύους είναι 3 λεπτά. Αν δεν τοποθετηθεί σκεύος σε αυτό το χρονικό διάστημα, ή αν το σκεύος είναι ακατάλληλο, η εστία θα απενεργοποιηθεί.

Отан телейώνετε, απενεργοποιείτε πάντα την εστία χρησιμοποιώντας τα χειριστήρια αφής. Διαφορετικά θα μπ ορ ούσε να πρ οκύψε ι κάποια ανεπιθύμητη λειτουργία αν τοποθετηθεί κατά λάθος ένα σκεύος πάνω στην εστία στη διάρκεια αυτών των τριών λεπτών. Αποφύγετε ενδεχόμενα ατυχήματα!

Λειτουργία Κλειδώματος πλήκτρων

Με τη λειτουργία «Κλείδωμα πλήκτρων» μπορείτε να θέσετε φραγή στους άλλους αισθητήρες εκτός από τον αισθητήρα ενεργοποίησης/ απενεργοποίησης (①) για την αποφυγή ανεπιθύμητων ενεργειών χειρισμού. Αυτή η λειτουργία είναι χρήσιμη για την ασφάλεια των παιδιών.

Για να ενεργοποιήσετε αυτή τη λειτουργία, αγγίξτε τον αισθητήρα (6)@για τουλάχιστον ένα δευτερόλεπτο. Αφού το κάνετε αυτό, η ενδεικτική λυχνία (7) ανάβει υποδεικνύοντας ότι ο πίνακας χειρισμού είναι κλειδωμένος. Για να απενεργοποιήσετε αυτή τη λειτουργία, απλά αγγίξτε πάλι τον αισθητήρα (@).

Αν χρησιμοποιηθεί ο αισθητήρας ενεργοποίησης/απενεργοποίησης (①) για την απενεργοποίηση της συσκευής ενώ είναι ενεργή η λειτουργία κλειδώματος, δεν θα είναι εφικτή η εκ νέου ενεργοποίηση της επιφάνειας μαγειρέματος, εκτός αν ξεκλειδωθεί.

Λειτουργία σίγασης του ηχητικού σήματος

Όταν είναι ενεργή η πλάκα εστιών, αν πατήσετε ταυτόχρονα για τρία δευτερόλεπτα, το πλήκτρο αφής ⊕ (10) και το πλήκτρο αφής κλειδώματος ⓐ (6), το ηχητικό σήμαμπιπ - που συνοδεύει κάθε ενέργεια θα απενεργοποιηθεί. Στην ένδειξη ώρας (11) θα εμφανιστεί «OF».

Αυτή η απενεργοποίηση δεν θα ισχύει για όλες τις λειτουργίες, δηλαδή το μπιπ για ενεργοποίηση/ απενεργοποίηση, για το τέλος χρόνου χρονοδιακόπτη και για το κλείδωμα/ ξεκλείδωμα των πλήκτρων αφής θα είναι πάντα ενεργοποιημένο.

Για να ενεργοποιήσετε πάλι όλα τα μπιπ που συνοδεύουν κάθε ενέργεια, πατήστε πάλι ταυτόχρονα για τρία δευτερόλεπτα το πλήκτρο αφής ④ (10) και το πλήκτρο αφής κλειδώματος ⑤ (6) Στην ένδειξη ώρας (11) θα εμφανιστεί «Οπ».

Λειτουργία Ισχύος

Αυ τή η λ ε ιτ ου ρ γία π αρ έ χ ε ι «πρόσθετη» ισχύ στην εστία, πάνω από την ονομαστική της τιμή. Η ισχύς αυτή εξαρτάται από το μέγεθος της εστίας, με τη δυνατότητα επίτευξης της μέγιστης τιμής που επιτρέπει η γεννήτρια.

1 Σύρετε το δάκτυλό σας πάνω από τον αντίστοιχο συρόμενο ρυθμιστή (2) έως ότου η ένδειξη ισχύος (3) δείξει «9» και κρατήστε το δάκτυλό σας για ένα δευτερόλεπτο, ή αγγίξτε απευθείας το P και κρατήστε το πατημένο για ένα δευτερόλεπτο.

2 Η ένδειξη επιπέδου ισχύος (3) θα δείξει το σύμβολο P, και η εστία θα αρχίσει να παρέχει πρόσθετη ισχύ.

Η λειτουργία Ισχύος έχει τη μέγιστη διάρκεια που ορίζεται στον Πίνακα 1. Μετά το χρόνο αυτό, το επίπεδο ισχύος θα αλλάξει αυτόματα πάλι στο 9. Ακούγεται ένα μπιπ.

Με την ενεργοποίηση της λειτουργίας Ισχύος σε μια εστία, μπορεί να επηρεαστεί η απόδοση ορισμένων από τις άλλες εστίες και το επίπεδο ισχύος τους να μειωθεί, κάτι που θα εμφανιστεί στην αντίστοιχη ένδειξη (3).

Η απενεργοποίηση της λειτουργίας Ισχύος πριν περάσει ο χρόνος λειτουργίας της, μπορεί να γίνει είτε αγγίζοντας το «συρόμενο ρυθμιστή» για να τροποποιήσετε το επίπεδο ισχύος της είτε επαναλαμβάνοντας το βήμα 3.

Λειτουργία χρονοδιακόπτη (ρολόι αντίστροφης μέτρησης)

Αυτή η λειτουργία διευκολύνει το μαγείρεμα, αφού δεν χρειάζεται να είστε εκεί. Μπορείτε να ρυθμίσετε ένα χρονοδιακόπτη για μια εστία, και αυτή θα απενεργοποιηθεί όταν περάσει ο ρυθμισμένος χρόνος.

Σε αυτά τα μοντέλα μπορείτε να προγραμματίσετε κάθε εστία ανεξάρτητα για διάρκεια από 1 έως 99 λεπτά.

ΧΡΗΣΗ

Ρύθμιση χρονοδιακόπτη σε μια εστία.

Αφού ρυθμιστεί το επίπεδο ισχύος στην επιθυμητή εστία, και όσο αναβοσβήνει η υποδιαστολή της ένδειξης της εστίας, θα μπορεί να ρυθμιστεί ένας χρονοδιακόπτης για την εστία.

Για να το κάνετε αυτό:

1 Αγγίξτε τον αισθητήρα (9) ή (10). Η⊕ ένδειξη χρονοδιακόπτη (11) θα δείχνει «00» και η αντίστοιχη ένδειξη εστίας (3) θα δείχνει το σύμβολο που θα αναβοσβήνει εναλλάξ με το τρέχον επίπεδο ισχύος της εστίας.
2 Αμέσως μετά, ρυθμίστε ένα χρόνο μαγειρέματος μεταξύ 1 και 99 λεπτών, χρησιμοποιώντας τους αισθητήρες (9) ή (10). Με τον πρώτο η τιμή θα ξεκινήσει από το 60, ενώ με τον δεύτερο θα αρχίσει από το 01. Αν συνεχίσετε να κρατάτε πατημένο τον αισθητήρα (9) ο (10) θα γίνει επαναφορά της τιμής σε 00. Όταν έχει μείνει λιγότερο από ένα λεπτό, το ρολόι θα αρχίσει αντίστροφη μέτρηση σε δευτερόλεπτα.
3 Όταν η ένδειξη χρονοδιακόπτη (11) σταματήσει να αναβοσβήνει, θα αρχίσει αυτόματα η αντίστροφη μέτρηση του χρόνου. Η ένδειξη (3) που σχετίζεται με την εστία με το χρονοδιακόπτη θα εμφανίζει εναλλάξ το επιλεγμένο επίπεδο ισχύος και το σύμβολο t.

Αφού περάσει ο χρόνος που επιλέχθηκε για την εστία, η εστία με το ρυθμισμένο χρονοδιακόπτη απενεργοποιείται και το ρολόι εκπέμπει μια σειρά από μπιπ για αρκετά δευτερόλεπτα. Για να απενεργοποιήσετε τα ηχητικά σήματα, αγγίξτε οποιονδήποτε αισθητήρα. Η ένδειξη χρονοδιακόπτη (11) θα εμφανίζει ένα 00 που αναβοσβήνει δίπλα από την υποδιαστολή (4) της επιλεγμένης εστίας. Αν η εστία που απενεργοποιήθηκε είναι ακόμα ζεστή, η ένδειξη ισχύος της (3) θα εμφανίζει εναλλάξ το σύμβολο Η και μια παύλα «-».

Αν θέλετε να ορίσετε χρονοδιακόπτη για άλλη εστία ταυτόχρονα, επαναλάβετε τα βήματα 1 έως 3.

Αν έχουν ήδη οριστεί χρονοδιακόπτες για μία ή περισσότερες εστίες, η ένδειξη χρονοδιακόπτη (11) θα δείχνει από προεπιλογή το συντομότερο χρόνο ως το τέλος κάποιου από τους χρόνους και ταυτόχρονα την ένδειξη «t» στη σχετική εστία.

Οι υπόλοιπες εστίες με χρονοδιακόπτη θα εμφανίζουν στις αντίστοιχες ενδείξεις τους την υποδιαστολή που θα αναβοσβήνει. Όταν πατηθεί ο «συρόμενος ρυθμιστής» μιας άλλης εστίας με χρονοδιακόπτη, ο χρονοδιακόπτης θα δείξει τον υπολειπόμενο χρόνο αυτής της εστίας για λίγα δευτερόλεπτα και η ένδειξή της θα δείχνει το επίπεδο ισχύος και το «t» εναλλάξ.

Αλλαγή του προγραμματισμένου χρόνου

Για την τροποποίηση του προγραμματισμένου χρόνου, πρέπει να πατηθεί ο «συρόμενος ρυθμιστής» (2) της εστίας με το χρονοδιακόπτη. Τότε θα είναι εφικτή η ανάγνωση και η τροποποίηση του χρόνου.

Με τους αισθητήρες ⊙ (9) και ⊕ (10), μπορείτε να τροποποιήσετε τον προγραμματισμένο χρόνο.

Αποσύνδεση του ρολογιού

Αν θέλετε να σταματήσετε το ρολόι πριν λήξει ο προγραμματισμένος χρόνος, αυτό μπορεί να γίνει οποιαδήποτε στιγμή, απλά με ρύθμιση της τιμής του σε «--».

1 Επιλέξτε την επιθυμητή εστία.
2Ρυθμίστε την τιμή του ρολογιού σε «00» χρησιμοποιώντας τον αισθητήρα (9) ΘΤο ρολόι ακυρώνεται. Αυτό μπορεί να γίνει πιο γρήγορα με άγγιγμα των αισθητήρων ⊖ (9) και ⊕ (10) ταυτόχρονα.

Λειτουργία Διαχείρισης ισχύος

Τα μοντέλα είναι εξοπλισμένα με λειτουργία περιορισμού ισχύος (Διαχείριση ισχύος).

Αυτή η λειτουργία επιτρέπει η συνολική ισχύς που παράγεται από την πλάκα εστιών να ρυθμιστεί σε διαφορετικές τιμές που επιλέγει ο χρήστης. Για να το κάνετε αυτό, κατά το πρώτο λεπτό από τη σύνδεση της πλάκας εστιών στην παροχή ρεύματος, μπορείτε να αποκτήσετε πρόσβαση στο μενού περιορισμού ισχύος.

1 Πατήστε το πλήκτρο αφής (10) για τρία δευτερόλεπτα. Θα εμφανιστεί το γράμμα PL στην ένδειξη χρονοδιακόπτη (11).
2 Πατήστε το πλήκτρο αφής κλε ιδ ώ ματ ος (6). Θα εμφανιστούν οι διάφορες τιμές ισχύος στις οποίες είναι εφικτό να περιοριστεί η πλάκα εστιών και αυτές μπορείτε να τις τροποποιήσετε χρησιμοποιώντας τους αισθητήρες (10) και (9).

ΧΡΗΣΗ

3 Αφού έχετε επιλέξει την τιμή, πατήστε άλλη μία φορά το πλήκτρο αφής κλειδώματος (6).@H πλάκα εστιών θα περιοριστεί στην επιλεγμένη τιμή ισχύος.

Αν θέλετε να αλλάξετε πάλι την τιμή, πρέπει να αποσυνδέσετε την πλάκα εστιών από την πρίζα και να τη συνδέσετε πάλι στην πρίζα μετά από λίγα δευτερόλεπτα. Με αυτό τον τρόπο θα μπορείτε να εισέλθετε πάλι στο μενού περιορισμού ισχύος.

Κάθε φορά που αλλάζετε το επίπεδο ισχύος μιας εστία, ο περιοριστής ισχύος θα υπολογίζει τη συνολική ισχύ που παράγει η πλάκα εστιών. Αν έχετε συμπληρώσει το όριο συνολικής ισχύος, το χειριστήριο αφής δεν θα σας επιτρέψει να αυξήσετε άλλο το επίπεδο ισχύος για αυτή την εστία. Η πλάκα εστιών θα παραγάγει ένα μπιπ και η ένδειξη ενεργοποίησης (3) θα αναβοσβήνει όταν έχετε φθάσει το επίπεδο που δεν είναι εφικτό να υπερβείτε. Αν θέλετε να υπερβείτε αυτή την τιμή, πρέπει να μειώσετε την ισχύ των άλλων εστιών. Ορισμένες φορές δεν θα αρκεί να μειώσετε μια άλλη κατά ένα επίπεδο, επειδή αυτό εξαρτάται από την ισχύ κάθε εστίας και ότι το επίπεδο αυτό έχει ρυθμιστεί σε: Είναι εφικτό να αυξήσετε το επίπεδο μιας μεγάλης εστίας αλλά το επίπεδο αρκετών μικρότερων πρέπει να μειωθεί.

Αν χρησιμοποιείτε την ταχεία ενεργοποίηση σε λειτουργία μέγιστης ισχύος και η εν λόγω τιμή είναι πάνω από την τιμή του ορίου, η εστία θα ρυθμιστεί στο μέγιστο δυνατό επίπεδο. Η εστία θα παράγει έναν ήχο μπιπ και η εν λόγω τιμή ισχύος θα αναβοσβήσει δύο φορές στην ένδειξη (3).

Ειδικές λειτουργίες: CHEF (ανάλογα με το μοντέλο)

Το χειριστήριο αφής έχει ειδικές λειτουργίες που βοηθούν το χρήστη να μαγειρεύει μέσω του αισθητήρα CHEF (8). Αυτές οι λειτουργίες είναι διαθέσιμες ανάλογα με το μοντέλο.

Για να ενεργοποιήσετε μια ειδική λειτουργία σε μια εστία:

1 Πρώτα πρέπει να την επιλέξετε και κατόπιν θα ενεργοποιηθεί η υποδιαστολή (4) στην ένδειξη ισχύος (3).

2 Κατόπιν κάντε κλικ στον αισθητήρα CHEF (8). Με διαδοχικά πατήματα μπορείτε να κινηθείτε σε όλες τις λειτουργίες CHEF που είναι διαθέσιμες σε κάθε εστία, μία προς μία. Αυτές οι λειτουργίες θα δείχνουν την κατάσταση ενεργοποίησης με τις αντίστοιχες led (13), (14), και (15).

Αν θέλετε να ακυρώσετε οποιαδήποτε στιγμή μια ειδική λειτουργία που είναι ενεργή, θα πρέπει να αγγίξετε τον αισθητήρα (2) στη θέση “0”.

ΛΕΙΤΟΥΡΓΙΑ ΚΕΕΡ WARM

Αυτή η λειτουργία ρυθμίζει αυτόματα ένα κατάλληλο επίπεδο ισχύος για να διατηρεί ζεστό το μαγειρεμένο φαγητό.

Για να την ενεργοποιήσετε, επιλέξτε την εστία και πατήστε τον αισθητήρα CHEF (8) έως ότου ανάψει η led (15) που βρίσκεται στο εικονίδιο. Μόλις ενεργοποιηθεί η λειτουργία, θα εμφανιστεί το σύμβολο στην ένδειξη τροφοδοσίας (3).

Μπορείτε να παρακάμψετε τη λειτουργία οποιαδήποτε στιγμή απενεργοποιώντας την εστία, αλλάζοντας το επίπεδο ισχύος ή επιλέγοντας μια διαφορετική ειδική λειτουργία.

ΛΕΙΤΟΥΡΓΙΑ ΜΕΤΤΙΝΩ

Αυτή η λειτουργία διατηρεί μια χαμηλή θερμοκρασία στην εστία. Είναι ιδανική για απόψυξη τροφίμων ή για αργή τήξη άλλων τύπων τροφίμων όπως σοκολάτα βουτύρου κλπ.

Για να την ενεργοποιήσετε, επιλέξτε την εστία και πατήστε τον αισθητήρα CHEF (8) έως ότουανάψει η led (14) που βρίσκεται στο εικονίδιο . Μόλις ενεργοποιηθεί η λειτουργία, θα εμφανιστεί το σύμβολο στην ένδειξη τροφοδοσίας (3).

Μπορείτε να παρακάμψετε τη λειτουργία οποιαδήποτε στιγμή απενεργοποιώντας την εστία, αλλάζοντας το επίπεδο ισχύος ή επιλέγοντας μια διαφορετική ειδική λειτουργία.

ΛΕΙΤΟΥΡΓΙΑ SIMMERING

Αυτή η λειτουργία σας επιτρέπει να συνεχίσετε το σιγοβράσιμο.

Αφού πάρει βράση το φαγητό, ενεργοποιήστε την εστία επιλέγοντάς την και πατήστε τον αισθητήρα CHEF (B) έως ότου ανάψει η led (13) που βρίσκεται στο εικονίδιο (☐). Μόλις ενεργοποιηθεί η λειτουργία, θα εμφανιστεί το σύμβολο (B) στην ένδειξη τροφοδοσίας (3).

Μπορείτε να παρακάμψετε τη λειτουργία οποιαδήποτε στιγμή απενεργοποιώντας την εστία, αλλάζοντας το επίπεδο ισχύος ή επιλέγοντας μια διαφορετική ειδική λειτουργία.

ΧΡΗΣΗ

Λειτουργία απενεργοποίησης ασφαλείας

Εάν λόγω κάποιου σφάλματος μία ή περισσότερες από τις ζώνες θέρμανσης δεν απενεργοποιούνται, η συσκευή θα αποσυνδεθεί αυτόματα μετά από μία συγκεκριμένη χρονική περίοδο (βλέπε Πίνακα 1).

Όταν ενεργοποιηθεί η λειτουργία “απενεργοποίηση ασφαλείας”, στην οθόνη εμφανίζεται η ένδειξη 0 εάν η θερμοκρασία της γυάλινης επιφάνειας δεν είναι επικίνδυνη για το χρήστη, ή η ένδειξη Η εάν υπάρχει κίνδυνος εγκαύματος.

Διατηρείτετονπίνακαελέγχου και τις ζώνες θέρμανσης πάντα καθαρά και ά.

Σε περίπτωση δυσλειτουργίας ή κ ατ αστ άσεων π ου δ εν αναφέρονται στο ν εγχειρίδιο, αποσυνδέστε τη συσκευή τικοινωνήστε με το τμήμα τεχνικής τήριξης της.

Συμβουλές και συστάσεις

• Χρ ησ ιμ οποι είτε μα γειρικά σκ εύ η με μεγάλου πάχους, εντελώς επίπεδη βάση.

• Μην σέρνετε τα σκεύη επάνω στο γυαλί, καθώς μπορεί να το γρατζουνίσετε.

• Παρόλο που το γυαλί μπορεί να αντέξει χτ υπ ήμ α τα α πό με γά λα σ κ ε ύ η χωρ ίς αιχμηρά άκρα, προσπαθήστε να αποφύγετε τα χτυπήματα επάνω σε αυτό.

• Για να απο φύ γε τε τη φθ ορά της υαλοκεραμικής επιφάνειας, μη σύρετε τα σκεύη επάνω στο γυαλί και κρατήστε την κάτω επιφάνειά τους καθαρή και σε καλή κατάσταση.

Πίνακα 1

Επιλεγμένο επίπεδο ισχύος	ΜΕΓΙΣΤΟΣ ΧΡΟΝΟΣ ΛΕΙΤΟΥΡΓΙΑΣ (σε ώρες)
0	0
1	8
2	5
3	4
4	4
5	3
6	3
7	2
8	2
9	1
P 10 λεπτά, ρυθμίστηκε επίπεδο 9

ΤΥΠΟΙ ΚΑΙ ΔΙΑΤΟΜΕΣ ΤΩΝ ΚΑΛΩΔΙΩΝ ΤΡΟΦΟΔΟΣΙΑΣ

επαγωγική εστία 2 στοιχεία

ΤΥΠΟΣ	(cm)	Προτείνεται ποτ (ελάχιστο σε cm)	ΕΞΟΥΣ'ΙΑ (W)	*ECelectric cooking: Wh/kg
Ηλεκτρικό στοιχείο θέρμανσηςεπαγωγή	14,5	10	1800	182,1
Ηλεκτρικό στοιχείο θέρμανσηςεπαγωγή	21,0	13	3000	178,7

επαγωγική εστία 3 - 4 στοιχεία

ΤΥΠΟΣ	(cm)	Προτείνεται πο (ελάχιστο σε cm)	ΕΞΟΥΣ'ΙΑ (W)	*ECelectric cooking: Wh/kg
Ηλεκτρικό στοιχείο θέρμανσηςεπαγωγή	14,5	10	1500	193,3
Ηλεκτρικό στοιχείο θέρμανσηςεπαγωγή	18,0	11	2100	177,5
Ηλεκτρικό στοιχείο θέρμανσηςεπαγωγή	21,0	11	2300	181,7
Ηλεκτρικό στοιχείο θέρμανσηςεπαγωγήDUAL ζώνη	16,0/28,0	10/21	3600	163,5

*Εςμαγείρεμα με ηλεκτρισμό: Ενεργειακή κατανάλωση ανά kg, υπολογιζόμενη σύμφωνα με τον κανονισμό (ΕΕ) 66/2014.

ΧΡΗΣΗ

- Συνιστώμενη διάμετρος στο κάτω μέρος του δίσκου (βλ. Σχετικό πίνακα).

⚠️ Προσπαθήστε να μην χύνετε ζάχαρη ή άλλα προϊόντα που περιέχουν ζάχαρη επάνω στο γυαλί όταν η επιφάνεια είναι ζεστή, καθώς μπορεί να προκληθεί φθορά.

Καθαρισμός και συντήρηση

Για να διατηρήσετε τη συσκευή σας σε καλή κατάσταση, καθαρίστε την χρησιμοποιώντας κατάλληλα προϊόντα και εργαλεία αφού έχει πρώτα κρυώσει. Αυτό διευκολύνει τον καθαρισμό και αποτρέπει τη συσσώρευση βρωμιάς. Ποτέ μη χρησιμοποιείτε δυνατά προϊόντα καθαρισμού ή εργαλεία που θα μπορούσαν να χαράξουν την επιφάνεια, ούτε συσκευές που λειτουργούν με ατμό.

Η ελαφριά βρωμιά που δεν έχει κολλήσει στην επιφάνεια, μπορεί να καθαριστεί με ένα υγρό πανί και ένα απαλό καθαριστικό ή χλιαρό νερό με σαπούνι. Ωστόσο, για σκληρότερους λεκέδες ή λίπη χρησιμοποιήστε ένα ειδικό καθαριστικό για κεραμικές εστίες και ακολουθήστε τις οδηγίες της συσκευασίας. Η βρωμιά που έχει κολλήσει στην επιφάνεια λόγω επαναλαμβανόμενης καύσης, μπορεί να αφαιρεθεί με χρήση μίας ξύστρας με ειδική λεπίδα.

Οι μικρές αλλαγές στους χρωματικούς τόνους προκαλούνται από σκεύη που έχουν λερωμένο με λίπη πάτο ή εξαιτίας λίπους που βρίσκεται μεταξύ της επιφάνειας και του σκεύους κατά το μαγείρεμα. Αυτά μπορεί να αφαιρεθούν με χρήση ενός νίκελ σύρματος και νερού ή με ένα ειδικό καθαριστικό για κεραμικές εστίες. Τα πλαστικά αντικείμενα, η ζάχαρη ή τα φαγητά που περιέχουν πολύ ζάχαρη και έχουν λιώσει στην επιφάνεια, θα πρέπει να αφαιρούνται άμεσα με χρήση μιας ξύστρας.

Οι μεταλλικές λάμψεις προκαλούνται από το σύρσιμο μεταλλικών σκευών επάνω στη γυάλινη επιφάνεια. Αυτά μπορούν να αφαιρεθούν με καλό καθάρισμα και χρήση ενός ειδικού καθαριστικού για κεραμικές εστίες.

Είναι πιθανό να χρειαστεί να επαναλάβετε αυτή τη διαδικασία αρκετές φορές.

Προειδοποίηση:

Ενα σκεύος μπορεί να κολλήσει στο γυαλί σε περίπτωση που κάποιο προϊόν λιώσει ανάμεσα σε αυτό και την επιφάνεια.

Μην προσπαθήσετε να σηκώσετε το σκεύος ενώ η επιφάνεια είναι κρύα! Υπάρχει κίνδυνος θραύσης του γυαλιού.

Μην πατάτε ή στηρίζεστε επάνω στο γυαλί, καθώς μπορεί να σπάσει και να προκαλέσει τραυματισμό. Μην χρησιμοποιείτε το γυαλί σαν επιφάνεια για να ακουμπάτε αντικείμενα.

Ο οικοδόμος διατηρεί το δικαίωμα να προβεί σε αλλαγές στα εγχειρίδια που θεωρεί απαραίτητα και χρήσιμα χωρίς να διακυβεύει τα ουσιώδη χαρακτηριστικά των προϊόντων.

Περιβαλλοντικές παρατηρήσεις

Το σύμβολο που φανίζεται στο προϊόν ή στη συσκευασία, σημαίνει ότι αυτό το προϊόν δεν μπορεί να αντιμετωπιστεί πικό οικιακό απόβλητο.

Αυτό το προϊόν θα πρέπει να μεταφερθεί σε ένα σημείο συλλογής η λε κ τρ ι κώ ν συσκ ε υώ ν γι α ανακύκλωση. Εξασφαλίζοντας την κατάλληλη διάθεση του προϊόντος, αποφεύγετε την επιβάρυνση του περιβάλλοντος και της δημόσιας υγείας, κάτι που μπορεί να συμβεί σε περίπτωση λανθασμένης διάθεσης του προϊόντος. Για αναλυτικές πληροφορίες σχετικά με τη διαδικασία ανακύκλωσης για αυτό το προϊόν, επικοινωνήστε με τις αρμόδιες τοπικές αρχές, κάποια ανακύκλωσης ή το υπηρεσία ηλεκτρικών κατάστημα συσκευών από το οποίο αγοράσατε τη συσκευή.

Τα υλικά συσκευασίας που χρησιμοποιούνται είναι φιλικά προς το περιβάλλον και πλήρως ανακυκλώσιμα. Τα πλαστικά στοιχεία φέρουν σήμανση >PE<, >LD<, >EPS<, κλπ. Η απόρριψη των υλικών συσκευασίας, μπορεί να γίνεται όπως και για τα οικ ιακά απορρίμματα, στον κάδο της γειτονιάς σας.

ΧΡΗΣΗ

Εκπλήρωση της συσκευής με την ενεργειακή απόδοση:

- Η συσκευή έχει δοκιμαστεί σύμφωνα με το πρότυπο EN 60350-2 και την τιμή που έχει ληφθεί, σε Wh / Kg (βλ. Σχετικό πίνακα).

Οι παρακάτω συμβουλές θα σας βοηθήσουν να εξοικονομείτε ενέργεια οποιαδήποτε στιγμή μαγειρεύετε:

• Χρησιμοποιείτε το σωστό καπάκι για κάθε σκεύος όταν αυτό είναι εφικτό. Για μαγείρεμα χωρίς καπάκι χρειάζεται μεγαλύτερη κατανάλωση ενέργειας.
• Χρησιμοποιείτε σκεύη με επίπεδες βάσεις και κατάλληλες διαμέτρους βάσης που είναι ίδιες με το μέγεθος της εκάστοτε ζώνης μαγειρέματος. Οι κατασκευαστές των σκευών συνήθως παρέχουν τη διάμετρο του πάνω τμήματος του σκεύους που είναι πάντα μεγαλύτερη από τη διάμετρο της βάσης.
  -Όταν χρησιμοποιείτε νερό για μαγείρεμα, χρησιμοποιείτε μόνο μικρές ποσότητες για να διατηρήσετε τις βιταμίνες και τα ανόργανα συστατικά των λαχανικών και ρυθμίζετε το ελάχιστο επίπεδο ισχύος που επιτρέπει τη διατήρηση του μαγειρέματος. Το υψηλό επίπεδο ισχύος δεν είναι απαραίτητο και αποτελεί άσκοπη σπατάλη ενέργειας.
• Χρησιμοποιείτε μικρά σκεύη όταν έχετε μικρές ποσότητες τροφίμων.

Αν κάτι δεν λειτουργεί

Πριν καλέσετε την τεχνική υποστήριξη, διενεργήστε τους ελέγχους που περιγράφονται παρακάτω.

Η συσκευή δεν λειτουργεί:

Βεβαιωθείτε ότι το καλώδιο ρεύματος είναι στην πρίζα.

Οι επαγωγικές ζώνες δεν παράγουν θερμότητα:

Το σκεύος δεν είναι κατάλληλο (δεν διαθέτει σιδηρομαγνητική βάση ή είναι πολύ μικρό). Βεβαιωθείτε ότι η βάση του σκεύους έλκει ένα μαγνήτη ή χρησιμοποιήστε μεγαλύτερο σκεύος.

Ακούγεται ένα βουητό όταν ξεκινάτε το μαγείρεμα στις επαγωγικές ζώνες:

Με σκεύη που δεν έχουν βάση μεγάλου πάχους ή δεν είναι κατασκευασμένα από ένα κομμάτι, το

βουητό προκύπτει από τη μετάδοση της ενέργειας απευθείας στη βάση του σκεύους. Το βουητό δεν αποτελεί ελάττωμα, αλλά αν θέλετε να το αποφύγετε, μειώστε ελαφρά το επίπεδο ισχύος ή χρησιμοποιήστε ένα σκεύος με βάση μεγαλύτερου πάχους ή/και μονοκόμματο.

Το χειριστήριο αφής δεν ανάβει ή ανάβει αλλά δεν λειτουργεί:

Δεν έχει γίνει επιλογή ζώνης θέρμανσης. Επιλέξτε μια ζώνη θέρμανσης πριν το ενεργοποιήσετε. Υπάρχει υγρασία στους αισθητήρες ή/και τα δάχτυλά σας είναι βρεγμένα. Διατηρείτε την επιφάνεια του χειριστηρίου αφής και τα δάχτυλά σας καθαρά και στεγνά. Ενεργοποιείται η λειτουργία κλειδώματος. Ξεκλειδώστε τα χειριστήρια.

Κατά τη διάρκεια μαγειρέματος ακούγεται ένας ήχος ανεμιστήρα που συνεχίζει ακόρα και μετά το μαγείρεμα:

Οι επαγωγικές ζώνες έχουν έναν ανεμιστήρα για την ψύξη των ηλεκτρονικών κυκλωμάτων. Ο ανεμιστήρας λειτουργεί μόνο όταν θερμαίνονται τα ηλεκτρονικά κυκλώματα. Η λειτουργία του διακόπτεται εκ νέου όταν τα κυκλώματα κρυώσουν, είτε είναι ενεργοποιημένη η εστία είτε όχι.

Το σύμβολο εμφανίζεται στην ένδειξη ισχύος της εστίας:

Το σύστημα επαγωγής δεν βρίσκει μαγειρικό σκεύος στην εστία ή το σκεύος είναι ακατάλληλου τύπου.

Η εστία σβήνει και στις ενδείξεις εμφανίζεται το μήνυμα C81 ή C82:

Υπερβολική θερμοκρασία στα κυκλώ- ματα ή στο κρύσταλλο. Περιμένετε λίγο να κρυώσουν τα κυκλώματα ή βγάλτε το μαγειρικό σκεύος για να μπορέσει να κρυώσει το κρύσταλλο.

Η συσκευή απενεργοποιείται και εμφανίζεται το μήνυμα C90 στις ενδείξεις ισχύος (3):

Το σύστημα χειρισμού αφής ανιχνεύει ότι το πλήκτρο αφής ενεργοποίησης/ απενεργοποίησης (1) είναι καλυμμένο και δεν επιτρέπει την ενεργοποίηση της επιφάνειας μαγειρέματος. Απομακρύνετε αντικείμενα ή υγρά που ενδεχομένως καλύπτουν την επιφάνεια του συστήματος χειρισμού αφής, καθαρίστε και στεγνώστε την περιοχή έως ότου σταματήσει να εμφανίζεται το μήνυμα.

ΧΡΗΣΗ

επαγωγική εστία 3 στοιχεία

επαγωγική εστία 4 στοιχεία

Οδηγίες χρήσης των χειριστηρίων αφής

στοιχεια χειρισμου
1	Πλήκτρο αφ ής Γενικής ενεργοποίησης / απενεργοποίησης.
2	Συρόμενος δείκτης για έλεγχο της ισχύος.
3	Ένδ ε ιξ η ισχύος κ αι/ ή υπολειπόμενης θερμότητας*.
4	Υποδιαστολή ένδειξης ισχύος και/ή υπολειπόμενης θερμότητας.
5	Απευθείας πρόσβαση στη λειτουργία «Ισχύς».
6	Πλήκτρο αφής ενεργοποίησης για λειτουργία «Φραγή» ή «Σταμάτα- Ξεκίνα».
7	Ενδεικτική λυχνία ενεργοποιημένης λειτ ουργίας «Φραγή»*.
8	Πλήκτρο αφής ενεργοποίησης για λειτουργία «Σταμάτα-Ξεκίνα»
9	Ενδεικτική λυχνία ενεργοποιημένης λειτουργίας «Σταμάτα-Ξεκίνα»*.
10	Πλήκτρο αφής «Πλην» για χρονοδιακόπτη.
11	Πλήκτρο αφής «Συν» για χρονοδιακόπτη.
12	Ένδειξη χρονοδιακόπτη.
13	Υποδιαστολή του χρονοδιακόπτη.*

*Ορατή μόνο κατά τη λειτουργία.

ΧΡΗΣΗ

Οι χειρισμοί γίνονται με πλήκτρα αφής. Για να ενεργοποιήσετε την επιθυμητή λειτουργία, δεν χρειάζεται να πιέζετε το πλήκτρο αφής, παρά μόνο να το αγγίζετε με την άκρη του δακτύλου σας.

Κάθε ενέργεια επαληθεύεται με ένα ηχητικό σήμαμπιπ.

Χρησιμοποιήστε το συρόμενο ρυθμιστή (2) για να ρυθμίσετε τα επίπεδα ισχύος (0 - 9) σύροντας το δάκτυλό σας πάνω του. Σύροντας προς τα δεξιά, η τιμή αυξάνεται και σύροντας προς τα αριστερά, η τιμή μειώνεται.

Επίσης μπορείτε να επιλέξετε απευθείας ένα επίπεδο ισχύος, τοποθετώντας το δάκτυλό σας ακριβώς σε ένα επιθυμητό σημείο της κλίμακας του ρυθμιστή (2).

Για να επιλέξετε μια εστία σε αυτά τα μοντέλα, αγγίξτε απευθείας τον αντίστοιχο συρόμενο ρυθμιστή (2).

ΕΝΕΡΓΟΠΟΙΗΣΗ ΤΗΣ ΣΥΣΚΕΥΗΣ

1 Αγγίξτε το πλήκτρο αφ ής Ενεργο π οίηση (1) για τουλάχιστον ένα δευτερόλεπτο. Το χειριστήριο αφής θα ενεργοποιηθεί, θα ακουστεί ένα μπιπ και οι ενδεικτικές λυχνίες (3) θα ανάψουν εμφανίζοντας την ένδειξη «-». Αν οποιαδήποτε εστία μαγειρέματος είναι θερμή, στη σχετική ένδειξη θα αναβοσβήνουν εναλλάξ «Η» και «-».

Αν δεν κάνετε καμία ενέργεια στα ακόλουθα 10 δευτερόλεπτα, το χειριστήριο αφής θα απενεργοποιηθεί αυτόματα.

Όταν είναι ενεργοποιημένο το χειριστήριο αφής, μπορείτε να το αποσυνδέσετε οποιαδήποτε στιγμή αγγίζοντας το πλήκτρο αφής (1) άκόμα και αν έχει κλειδωθεί (λειτουργία κλειδώματος ενεργοποιημένη). Το πλήκτρο αφής (1) πάντα έχει προτεραιότητα για αποσύνδεση του χειριστηρίου αφής.

ΕΝΕΡΓΟΠΟΙΗΣΗ ΕΣΤΙΩΝ

Αφού το χειριστήριο αφής ενεργοποιηθεί με τον αισθητήρα (1)μπορείτε να ενεργοποιήσετε οποιαδήποτε εστία με τα εξής βήματα:

1 Σύρετε το δάκτυλο ή αγγίξετε οποιαδήποτε θέση ενός από τους «συρόμενους ρυθμιστές» (2). Η εστία έχει επιλεγεί και ταυτόχρονα το επίπεδο ισχύος θα ρυθμιστεί μεταξύ 0 και 9. Αυτή η τιμή ισχύος θα εμφανίζεται στην αντίστοιχη ένδειξη

ισχύος και η υποδιαστολή της (4) θα διατηρηθεί αναμμένη για 10 δευτερόλεπτα.

2 Χρησιμοποιήστε το συρόμενο ρυθμιστή (2) για να επιλέξετε ένα νέο επίπεδο μαγειρέματος μεταξύ 0 και 9.

Όσο είναι επιλεγμένη η εστία, δηλ. όσο είναι αναμμένη η υποδιαστολή (4), μπορείτε να τροποποιήσετε το αντίστοιχο επίπεδο ισχύος.

ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΜΙΑΣ ΕΣΤΙΑΣ

Χρησιμοποιώντας το συρόμενο ρυθμιστή αφής (2) μειώστε την ισχύ στο επίπεδο 0. Η εστία μαγειρέματος θα απενεργοποιηθεί.

Όταν απενεργοποιείται μια εστία, θα εμφανίζεται ένα Η στην ένδειξη ισχύος της (3), αν η γυάλινη επιφάνεια της σχετικής ζώνης μαγειρέματος είναι ακόμα θερμή και υπάρχει κίνδυνος εγκαυμάτων. Αφού πέσει η θερμοκρασία, η ένδειξη (3) απενεργοποιείται (αν έχει απενεργοποιηθεί η πλάκα εστιών), διαφορετικά θα ανάψει το σύμβολο «-» αν η πλάκα εστιών είναι ακόμα ενεργοποιημένη.

ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΟΛΩΝ ΤΩΝ ΕΣΤΙΩΝ

Μπορείτε να απενεργοποιήσετε όλες τις εστίες ταυτόχρονα, χρησιμοποιώντας τον αισθητήρα γενικής ενεργοποίησης/απενεργοποίησης ① (1). Όλες οι ενδείξεις εστιών (3) θα σβήσουν. Αν η εστία που απενεργοποιήθηκε είναι ακόμα ζεστή, στην ένδειξη θα εμφανίζεται ένα Η.

Ανιχνευτής σκεύους

Οι επαγωγικές εστίες διαθέτουν ενσωματωμένο ανιχνευτή σκεύους. Με αυτό τον τρόπο, η εστία θα σταματήσει να λειτουργεί αν δεν υπάρχει σκεύος ή αν το σκεύος δεν είναι κατάλληλο.

ένδειξη ισχύος (3) θα δείχνει ένα σύμβολο για να επισημάνει ότι «δεν υπάρχει σκεύος» αν, ενώ είναι ενεργή η εστία, δεν ανιχνεύεται σκεύος ή το σκεύος δεν είναι κατάλληλο.

Αν ένα σκεύος αφαιρεθεί από την εστία κατά τη λειτουργία, η εστία θα σταματήσει αυτόματα να παρέχει ισχύ και θα δείξει το σύμβολο «δεν υπάρχει σκεύος». Αν τοποθετηθεί πάλι σκεύος πάνω στην εστία, η παροχή ισχύος θα συνεχιστεί στο ίδιο επίπεδο ισχύος που είχε επιλεγεί προηγουμένως.

ΧΡΗΣΗ

Ο χρόνος για την ανίχνευση σκεύους είναι 3 λεπτά. Αν δεν τοποθετηθεί σκεύος σε αυτό το χρονικό διάστημα, ή αν το σκεύος είναι ακατάλληλο, η εστία θα απενεργοποιηθεί.

Отан телейώνετε, απενεργοποιείτε πάντα την εστία χρησιμοποιωντας τα χειριστήρια αφής. Διαφορετικά θα μπ ορ ούσε να πρ οκύψε Ι κάποια ανεπιθύμητη λειτουργία αν τοποθετηθεί κατά λάθος ένα σκεύος πάνω στην εστία στη διάρκεια αυτών των τριών λεπτών. Αποφύγετε ενδεχόμενα ατυχήματα!

Λειτουργία Κλειδώματος πλήκτρων

Με τη λειτουργία «Κλείδωμα πλήκτρων» μπορείτε να θέσετε φραγή στους άλλους αισθητήρες εκτός από τον αισθητήρα ενεργοποίησης/ απενεργοποίησης (1) για την αποφυγή ανεπιθύμητων ενεργειών χειρισμού. Αυτή η λειτουργία είναι χρήσιμη για την ασφάλεια των παιδιών.

Για να ενεργοποιήσετε αυτή τη λειτουργία, αγγίξτε τον αισθητήρα (6) έγια τουλάχιστον ένα δευτερόλεπτο. Αφού το κάνετε αυτό, η ενδεικτική λυχνία (7) ανάβει υποδεικνύοντας ότι ο πίνακας χειρισμού είναι κλειδωμένος. Για να απενεργοποιήσετε αυτή τη λειτουργία, απτλά αγγίξτε πάλι τον αισθητήρα (8).

Αν χρησιμοποιηθεί ο αισθητήρας ενεργοποίησης/απενεργοποίησης ① (1) για την απενεργοποίηση της συσκευής ενώ είναι ενεργή η λειτουργία κλειδώματος, δεν θα είναι εφικτή η εκ νέου ενεργοποίηση της επιφάνειας μαγειρέματος, εκτός αν ξεκλειδωθεί.

Λειτουργία σίγασης του ηχητικού σήματος

Όταν είναι ενεργή η πλάκα εστιών, αν πατήσετε ταυτόχρονα για τρία δευτερόλεπτα, το πλήκτρο αφής ④ (11) και το πλήκτρο αφής κλειδώματος ⑤ (6), το ηχητικό σήμαμπιπ - που συνοδεύει κάθε ενέργεια θα απενεργοποιηθεί. Στην ένδειξη ώρας (12) θα εμφανιστεί «ΟF».

Αυτή η απενεργοποίηση δεν θα ισχύει για όλες τις λειτουργίες, δηλαδή το μπιπ για ενεργοποίηση/ απενεργοποίηση, για το τέλος χρόνου χρονοδιακόπτη και για το κλείδωμα/ ξεκλείδωμα των πλήκτρων αφής θα είναι πάντα ενεργοποιημένο.

Για να ενεργοποιήσετε πάλι όλα τα μπιπ που συνοδεύουν κάθε ενέργεια, πατήστε πάλι ταυτόχρονα για τρία δευτερόλεπτα το πλήκτρο αφής ④ (11) και το πλήκτρο αφής κλειδώματος ⑤ (6) Στην ένδειξη ώρας (12) θα εμφανιστεί «Οπ».

Λειτουργία Διακοπή&Έναρξη

Αυτή η λειτουργία θέτει τη διαδικασία μαγειρέματος σε παύση. Ο χρονοδιακόπτης θα σταματήσει επίσης, αν είχε ενεργοποιηθεί.

Ενεργοποίηση της λειτουργίας Διακοπής.

Αγγίξτε τον αισθητήρα Διακοπής ⑪ (8) για ένα δευτερόλεπτο. Η ενδεικτική λυχνία (9) ανάβει και οι ενδείξεις ισχύος θα δείχνουν το σύμβολο 11 σύμβολο που σημαίνει ότι το μαγείρεμα είναι σε παύση.

Απενεργοποίηση της λειτουργίας Διακοπής.

Αγγίξτε πάλι τον αισθητήρα της λειτουργίας Διακοπής&Έναρξης ⑪ (8). Η ενδεικτική λυχνία (9) σβήνει και το μαγείρεμα συνεχίζεται με τις ίδιες ρυθμίσεις ισχύος και χρονοδιακόπτη που ίσχυαν πριν την παύση.

Λειτουργία Ισχύος

Αυτή η λειτουργία παρέχει «πρόσθετη» ισχύ στην εστία, πάνω από την ονομαστική της τιμή. Η ισχύς αυτή εξαρτάται από το μέγεθος της εστίας, με τη δυνατότητα επίτευξης της μέγιστης τιμής που επιτρέπει η γεννήτρια.

1 Σύρετε το δάκτυλό σας πάνω από τον αντίστοιχο συρόμενο ρυθμιστή (2) έως ότου η ένδειξη ισχύος (3) δείξει «9» και κρατήστε το δάκτυλό σας για ένα δευτερόλεπτο, ή αγγίξτε απευθείας το P και κρατήστε το πατημένο για ένα δευτερόλεπτο.

2 Η ένδειξη επιπέδου ισχύος (3) θα δείξει το σύμβολο P, και η εστία θα αρχίσει να παρέχει πρόσθετη ισχύ.

Η λειτουργία Ισχύος έχει τη μέγιστη διάρκεια που ορίζεται στον Πίνακα 1. Μετά το χρόνο αυτό, το επίπεδο ισχύος θα αλλάξει αυτόματα πάλι στο 9. Ακούγεται ένα μπιπ.

Με την ενεργοποίηση της λειτουργίας Ισχύος σε μια εστία, μπορεί να επηρεαστεί η απόδοση ορισμένων από τις άλλες εστίες και το επίπεδο ισχύος τους να μειωθεί, κάτι που θα εμφανιστεί στην αντίστοιχη ένδειξη (3).

Η απενεργοποίηση της λειτουργίας Ισχύος πριν περάσει ο χρόνος λειτουργίας της, μπορεί να γίνει είτε αγγίζοντας το «συρόμενο ρυθμιστή» για να τροποποιήσετε το επίπεδο ισχύος της είτε επαναλαμβάνοντας το βήμα 3.

ΧΡΗΣΗ

Λειτουργία χρονοδιακόπτη (ρολόι αντίστροφης μέτρησης)

Αυτή η λειτουργία διευκολύνει το μαγείρεμα, αφού δεν χρειάζεται να είστε εκεί. Μπορείτε να ρυθμίσετε ένα χρονοδιακόπτη για μια εστία, και αυτή θα απενεργοποιηθεί όταν περάσει ο ρυθμισμένος χρόνος.

Σε αυτά τα μοντέλα μπορείτε να προγραμματίσετε κάθε εστία ανεξάρτητα για διάρκεια από 1 έως 99 λεπτά.

Ρύθμιση χρονοδιακόπτη σε μια εστία.

Αφού ρυθμιστεί το επίπεδο ισχύος στην επιθυμητή εστία, και όσο αναβοσβήνει η υποδιαστολή της ένδειξης της εστίας, θα μπορεί να ρυθμιστεί ένας χρονοδιακόπτης για την εστία.

Για να το κάνετε αυτό:

1 Αγγίξτε τον αισθητήρα (10) ή (11). Η⊕ ένδειξη χρονοδιακόπτη (12) θα δείχνει «00» και η αντίστοιχη ένδειξη εστίας (3) θα δείχνει το σύμβολο που θα αναβοσβήνει εναλλάξ με το τρέχον επίπεδο ισχύος της εστίας.
2 Αμέσως μετά, ρυθμίστε ένα χρόνο μαγειρέματος μεταξύ 1 και 99 λεπτών, χρησιμοποιώντας τους αισθητήρες (10) ή (11). Με τον πρώτο η τιμή θα ξεκινήσει από το 60, ενώ με τον δεύτερο θα αρχίσει από το 01. Αν συνεχίσετε να κρατάτε πατημένο τον αισθητήρα (10) ο (11) θα γίνει επαναφορά της τιμής σε 00. Όταν έχει μείνει λιγότερο από ένα λεπτό, το ρολόι θα αρχίσει αντίστροφη μέτρηση σε δευτερόλεπτα.
3 Όταν η ένδειξη χρονοδιακόπτη (12) σταματήσει να αναβοσβήνει, θα αρχίσει αυτόματα η αντίστροφη μέτρηση του χρόνου. Η ένδειξη (3) που σχετίζεται με την εστία με το χρονοδιακόπτη θα εμφανίζει εναλλάξ το επιλεγμένο επίπεδο ισχύος και το σύμβολο.

Αφού περάσει ο χρόνος που επιλέχθηκε για την εστία, η εστία με το ρυθμισμένο χρονοδιακόπτη απενεργοποιείται και το ρολόι εκπέμπει μια σειρά από μπιπ για αρκετά δευτερόλεπτα. Για να απενεργοποιήσετε τα ηχητικά σήματα, αγγίξτε οποιονδήποτε αισθητήρα. Η ένδειξη χρονοδιακόπτη

(12) θα εμφανίζει ένα 00 που αναβοσβήνει δίπλα από την υποδιαστολή (4) της επιλεγμένης εστίας. Αν η εστία που απενεργοποιήθηκε είναι ακόμα ζεστή, η ένδειξη ισχύος της (3) θα εμφανίζει εναλλάξ το σύμβολο Η και μια παύλα «-».

Αν θέλετε να ορίσετε χρονοδιακόπτη για άλλη εστία ταυτόχρονα, επαναλάβετε τα βήματα 1 έως 3.

Αν έχουν ήδη οριστεί χρονοδιακόπτες για μία ή περισσότερες εστίες, η ένδειξη χρονοδιακόπτη (12) θα δείχνει από προεπιλογή το συντομότερο χρόνο ως το τέλος κάποιου από τους χρόνους και ταυτόχρονα την ένδειξη «t» στη σχετική εστία. Οι υπόλοιπες εστίες με χρονοδιακόπτη θα εμφανίζουν στις αντίστοιχες ενδείξεις τους την υποδιαστολή που θα αναβοσβήνει. Όταν πατηθεί ο «συρόμενος ρυθμιστής» μιας άλλης εστίας με χρονοδιακόπτη, ο χρονοδιακόπτης θα δείξει τον υπολειπόμενο χρόνο αυτής της εστίας για λίγα δευτερόλεπτα και η ένδειξή της θα δείχνει το επίπεδο ισχύος και το «t» εναλλάξ.

Αλλαγή του προγραμματισμένου χρόνου

Για την τρο π ο π οίηση του προγραμματισμένου χρόνου, πρέπει να πατηθεί ο «συρόμενος ρυθμιστής» (2) της εστίας με το χρονοδιακόπτη. Τότε θα είναι εφικτή η ανάγνωση και η τροποποίηση του χρόνου.

Με τους αισθητήρες ⊙ (10) και ⊕ (11), μπορείτε να τροποποιήσετε τον προγραμματισμένο χρόνο.

Αποσύνδεση του ρολογιού

Αν θέλετε να σταματήσετε το ρολόι πριν λήξει ο προγραμματισμένος χρόνος, αυτό μπορεί να γίνει οποιαδήποτε στιγμή, απλά με ρύθμιση της τιμής του σε «--».

1 Επιλέξτε την επιθυμητή εστία.
2Ρυθμίστε την τιμή του ρολογιού σε «00» χρησιμοποιώντας τον αισθητήρα (10). Το ρολόι ακυρώνεται. Αυτό μπορεί να γίνει πιο γρήγορα με άγγιγμα των αισθητήρων ⊖ (10) και ⊕ (11) ταυτόχρονα.

ΧΡΗΣΗ

Λειτουργία Διαχείρισης ισχύος

Τα μοντέλα είναι εξοπλισμένα με λειτουργία περιορισμού ισχύος (Διαχείριση ισχύος).

Αυτή η λειτουργία επιτρέπει η συνολική ισχύς που παράγεται από την πλάκα εστιών να ρυθμιστεί σε διαφορετικές τιμές που επιλέγει ο χρήστης. Για να το κάνετε αυτό, κατά το πρώτο λεπτό από τη σύνδεση της πλάκας εστιών στην παροχή ρεύματος, μπορείτε να αποκτήσετε πρόσβαση στο μενού περιορισμού ισχύος.

1 Πατήστε το πλήκτρο αφής (11) για τρία δευτερόλεπτα. Θα εμφανιστεί το γράμμα PL στην ένδειξη χρονοδιακόπτη (12).
2 Πατήστε το πλήκτρο αφής κλε ιδ ώ ματ ος (6). Θα εμφανιστούν οι διάφορες τιμές ισχύος στις οποίες είναι εφικτό να περιοριστεί η πλάκα εστιών και αυτές μπορείτε να τις τροποποιήσετε χρησιμοποιώντας τους αισθητήρες (11) και (10).
3 Αφού έχετε επιλέξει την τιμή, πατήστε άλλη μία φορά το πλήκτρο αφής κλειδώματος (6)⑨πλάκα εστιών θα περιοριστεί στην επιλεγμένη τιμή ισχύος.

Αν θέλετε να αλλάξετε πάλι την τιμή, πρέπει να αποσυνδέσετε την πλάκα εστιών από την πρίζα και να τη συνδέσετε πάλι στην πρίζα μετά από λίγα δευτερόλεπτα. Με αυτό τον τρόπο θα μπορείτε να εισέλθετε πάλι στο μενού περιορισμού ισχύος.

Κάθε φορά που αλλάζετε το επίπεδο ισχύος μιας εστία, ο περιοριστής ισχύος θα υπολογίζει τη συνολική ισχύ που παράγει η πλάκα εστιών. Αν έχετε συμπληρώσει το όριο συνολικής ισχύος, το χειριστήριο αφής δεν θα σας επιτρέψει να αυξήσετε άλλο το επίπεδο ισχύος για αυτή την εστία. Η πλάκα εστιών θα παραγάγει ένα μπιπ και η ένδειξη ενεργοποίησης (3) θα αναβοσβήνει όταν έχετε φθάσει το επίπεδο που δεν είναι εφικτό να υπερβείτε. Αν θέλετε να υπερβείτε αυτή την τιμή, πρέπει να μειώσετε την ισχύ των άλλων εστιών. Ορισμένες φορές δεν θα αρκεί να μειώσετε μια άλλη κατά ένα επίπεδο, επειδή αυτό εξαρτάται από την ισχύ κάθε εστίας και ότι το επίπεδο αυτό έχει ρυθμιστεί σε: Είναι εφικτό να αυξήσετε το επίπεδο μιας μεγάλης εστίας αλλά το επίπεδο αρκετών μικρότερων πρέπει να μειωθεί.

Αν χρησιμοποιείτε την ταχεία ενεργοποίηση σε λειτουργία μέγιστης ισχύος και η εν λόγω τιμή είναι πάνω από την τιμή του ορίου, η εστία θα ρυθμιστεί στο μέγιστο δυνατό επίπεδο. Η εστία θα παράγει έναν ήχο μπιπ και η εν λόγω τιμή ισχύος θα αναβοσβήσει δύο φορές στην ένδειξη (3).

Λειτουργία απενεργοποίησης ασφαλείας

Εάν λόγω κάποιου σφάλματος μία ή περισσότερες από τις ζώνες θέρμανσης δεν απενεργοποιούνται, η συσκευή θα αποσυνδεθεί αυτόματα μετά από μία συγκεκριμένη χρονική περίοδο (βλέπε Πίνακα 1).

Όταν ενεργοποιηθεί η λειτουργία “απενεργοποίηση ασφαλείας”, στην οθόνη εμφανίζεται η ένδειξη 0 εάν η θερμοκρασία της γυάλινης επιφάνειας δεν είναι επικίνδυνη για το χρήστη, ή η ένδειξη Η εάν υπάρχει κίνδυνος εγκαύματος.

Διατηρείτετονπίνακαελέγχου και τις ζώνες θέρμανσης πάντα καθαρά και στεγνά.
Σε περίπτωση δυσλειτουργίας ή κ ατ αστ άσεων π ου δ εν αναφέρονται στο παρόν εγχειρίδιο, αποσυνδέστε τη συσκευή και επικοινωνήστε με το τμήμα τεχνικής υποστήριξης της.

Πίνακα 1

Επιλεγμένο επίπεδο ισχύος	ΜΕΓΙΣΤΟΣ ΧΡΟΝΟΣ ΛΕΙΤΟΥΡΓΙΑΣ (σε ώρες)
0	0
1	8
2	8
3	5
4	4
5	4
6	3
7	2
8	2
9	1
P	10 ή 5 λεπτά, ρυθμίστηκε επίπεδο 9 (ανάλογα με το μοντέλο)

ΧΡΗΣΗ

Αν κάτι δεν λειτουργεί

Πριν καλέσετε την τεχνική υποστήριξη, διενεργήστε τους ελέγχους που περιγράφονται παρακάτω.

Η συσκευή δεν λειτουργεί:

Βεβαιωθείτε ότι το καλώδιο ρεύματος είναι στην πρίζα.

Οι επαγωγικές ζώνες δεν παράγουν θερμότητα:

Το σκεύος δεν είναι κατάλληλο (δεν διαθέτει σιδηρομαγνητική βάση ή είναι πολύ μικρό). Βεβαιωθείτε ότι η βάση του σκεύους έλκει ένα μαγνήτη ή χρησιμοποιήστε μεγαλύτερο σκεύος.

Ακούγεται ένα βουητό όταν ξεκινάτε το μαγείρεμα στις επαγωγικές ζώνες:

Με σκεύη που δεν έχουν βάση μεγάλου πάχους ή δεν είναι κατασκευασμένα από ένα κομμάτι, το βουητό προκύπτει από τη μετάδοση της ενέργειας απευθείας στη βάση του σκεύους. Το βουητό δεν αποτελεί ελάττωμα, αλλά αν θέλετε να το αποφύγετε, μειώστε ελαφρά το επίπεδο ισχύος ή χρησιμοποιήστε ένα σκεύος με βάση μεγαλύτερου πάχους ή/και μονοκόμματο.

Το χειριστήριο αφής δεν ανάβει ή ανάβει αλλά δεν λειτουργεί:

Δεν έχει γίνει επιλογή ζώνης θέρμανσης. Επιλέξτε μια ζώνη θέρμανσης πριν το ενεργοποιήσετε. Υπάρχει υγρασία στους αισθητήρες ή/και τα δάχτυλά σας είναι βρεγμένα. Διατηρείτε την επιφάνεια του χειριστηρίου αφής και τα δάχτυλά σας καθαρά και στεγνά. Ενεργοποιείται η λειτουργία κλειδώματος. Ξεκλειδώστε τα χειριστήρια.

Κατά τη διάρκεια μαγειρέματος ακούγεται ένας ήχος ανεμιστήρα που συνεχίζει ακόμα και μετά το μαγείρεμα:

Οι επαγωγικές ζώνες έχουν έναν ανεμιστήρα για την ψύξη των ηλεκτρονικών κυκλωμάτων. Ο ανεμιστήρας λειτουργεί μόνο όταν θερμαίνονται τα ηλεκτρονικά κυκλώματα. Η λειτουργία του διακόπτεται εκ νέου όταν τα κυκλώματα κρυώσουν, είτε είναι ενεργοποιημένη η εστία είτε όχι.

Το σύμβολο εμφανίζεται στην ένδειξη ισχύος της εστίας:

Το σύστημα επαγωγής δεν βρίσκει μαγειρικό σκεύος στην εστία ή το σκεύος είναι ακατάλληλου τύπου.

Η εστία σβήνει και στις ενδείξεις εμφανίζεται το μήνυμα C81 ή C82:

Υπερβολική θερμοκρασία στα κυκλώ- ματα ή στο κρύσταλλο. Περιμένετε λίγο να κρυώσουν τα κυκλώματα ή βγάλτε το μαγειρικό σκεύος για να μπορέσει να κρυώσει το κρύσταλλο.

Το C85 εμφανίζεται στην ένδειξη σε μία από τις εστίες:

Το μαγειρικό σκεύος που χρησιμοποείτε είναι ακτάλληλου τύπου. Σβήστε την εστία, ανάψτε την ξανά και προσπαθήστε με άλλο μαγειρικό σκεύος.

Η συσκευή απενεργοποιείται και εμφανίζεται το μήνυμα C90 στις ενδείξεις ισχύος (3):

Το σύστημα χειρισμού αφής ανιχνεύει ότι το πλήκτρο αφής ενεργοποίησης/ απενεργοποίησης (1) είναι καλυμμένο και δεν επιτρέπει την ενεργοποίηση της επιφάνειας μαγειρέματος. Απομακρύνετε αντικείμενα ή υγρά που ενδεχομένως καλύπτουν την επιφάνεια του συστήματος χειρισμού αφής, καθαρίστε και στεγνώστε την περιοχή έως ότου σταματήσει να εμφανίζεται το μήνυμα.

Η συσκευή απενεργοποιείται και εμφανίζεται το μήνυμα C91 στις ενδείξεις ισχύος (3):

Το σύστημα χειρισμού αφής ανιχνεύει ότι το πλήκτρο αφής Σταμάτα-Ξεκίνα (6) είναι καλυμμένο και δεν επιτρέπει το χειρισμό της επιφάνειας μαγειρέματος. Αφαιρέστε ενδεχόμενα αντικείμενα ή υγρά που καλύπτουν την επιφάνεια του συστήματος χειρισμού αφής, καθαρίστε και στεγνώστε, κατόπιν πατήστε δύο φορές το πλήκτρο αφής Σταμάτα-Ξεκίνα(6) για απομάκρυνση του μηνύματος και επιστροφή στην κανονική λειτουργία.

ΚΑΘΑΡΙΣΜΑ

ΠΡΟΣΟΧΗ:

πριν να κάνετε οποιαδήποτε εργασία καθαρισμού, αποσυνδέστε τη συσκευή από το δίκτυο τροφοδοσίας αερίου και από το ηλεκτρικό δίκτυο.

2) ΕΠΙΦΑΝΕΙΑ ΕΡΓΑΣΙΑΣ

Με τον ίδιο τρόπο πρέπει να πλένονται και οι σμαλτωμένες σχάρες, τα σμαλτωμένα καπάκια “Α”, “Β” “С”, οι κεφαλές των καυστήρων “Τ” (βλέπε εικ. 5 - 6) και να καθαρίζονται τα μπουζιά ανάφλεξης “ΑС” και οι αισθητήρες των θερμοστοιχειών “ΤС” (βλέπε εικ. 5). Δεν πρέπει να τοποθετούνται στο πλυντήριο πιάτων. Καθαρίστε απαλά με μια μικρή βούρτσα, όπως φαίνεται (δείτε. Εικ. 7) και αφήστε την να στεγνώσει εντελώς Ο καθαρισμός πρέπει να γίνεται όταν η επιφάνεια και τα εξαρτήματα δεν είναι ζεστά και δεν πρέπει να χρησιμοποιείτε μεταλλικά σφουγγαράκια, δυνατά προϊόντα σε σκόνη ή διαβρωτικά σπρέι. Μην αφήνετε να παραμένουν για πολύ καιρό σε επαφή με τις επιφάνειες ξύδι, καφές, γάλα, αλατισμένο νερό και χυμός λεμονιού ή ντομάτας.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ:

όταν επανατοποθετείτε τα εξαρτήματα παρακαλείστε να ακολουθείτε τις παρακάτω αναφερόμενες συστάσεις:

• βεβαιωθείτε ότι οι σχισμές των κεφαλών των καυστήρων “T” (εικ. 5) δεν έχουν βουλώσει από ξένα σώματα.
• Βεβαιωθείτε ότι τα σμαλτωμένα καπάκια “Α - Β - Κ” (εικ. 5 - 6) είναι σωστά τοποθετημένα επάνω στην κεφαλή του καυστήρα. Η συνθήκη αυτή. μπορεί να θεωρηθεί ότι υφίσταται όταν το καπάκι που είναι τοποθετημένο επάνω στην κεφαλή είναι τελείως σταθερό.
• Εάν ο χειρισμός ανοίγματος και κλεισίματος κάποιας βάνας είναι δύσκολος, μην την πιέζετε, αλλά ζητήστε κατ' επειγόντως την επέμβαση της τεχνικής υποστήριξης.
• Η στήριξη τηγάνι πρέπει να τοποθετούνται στις κατάλληλες πινέζες κεντραρίσματος επαλήθευση της τέλεια σταθερότητα (Η στο προφίλ αλουμινίου αν υπάρχει).
• Μην χρησιμοποιείτε τζετ ατμού για τον καθαρισμό της συσκευής.
• Για την πρόλήψη δυσκολίας ανάφλεξης, προχωρήστε περιοδικά σε ένα προσεκτικό καθάρισμα των μπουζιών ανάφλεξης (κεραμική και ηλεκτροδίου) και θερμοστοιχείων.

ΠΡΟΣΟΧΗ: μην ακουμπάτε απ' ευθείας το γυαλί επάνω στο έπιπλο, πρέπει το κάτω μέρος της εστίας μαγειρέματος να είναι αυτό που ακουμπάει επάνω στο έπιπλο.

ΕΓΚΑΤΑΣΤΑΣΗ

TEXNIKE ΠΛΗΡΟΦΟΡΙΕΣ ΓΙΑ ΤΟΥΣ ΚΥΡΙΟΥΣ ΤΕΧΝΙΚΟΥΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

Η εγκατάσταση, όλες οι ρυθμίσεις, οι μετατροπές και οι συντηρήσεις που αναφέρονται στο μέρος αυτό πρέπει να εκτελούνται αποκλειστικά από ειδικευμένο προσωπικό.

Ο εξοπλισμός πρέπει να εγκατασταθεί σωστά, σύμφωνα με τους ισχύοντες κανόνες και σύμφωνα με τις οδηγίες του κατασκευαστή.

Η λάθος εγκατάσταση μπορεί να προκαλέσει βλάβες σε άτομα, ζώα ή πράγματα, για τις οποίες ο κατασκευαστής δεν θα θεωρείται υπεύθυνος.

Οι διατάξεις ασφαλείας ή αυτόματης ρύθμισης των συσκευών κατά τη διάρκεια της ζωής της μονάδας θα μπορούν να τροποποιούνται μόνον από τον κατασκευαστή ή από τον δεόντως εξουσιοδοτημένο προμηθευτή.

3) ΤΟΠΟΘΕΤΗΣΗ ΤΗΣ ΕΣΤΙΑΣ

Αφού αφαιρέσετε την εξωτερική συσκευασία και τις εσωτερικές συσκευασίες των διαφόρων κινητών μερών, βεβαιωθείτε για την ακεραιότητα της εστίας. Σε περίπτωση αμφιβολίας μην χρησιμοποιείτε τη συσκευή και απευθυνθείτε σε ειδικευμένο προσωπικό.

Τα στοιχεία της συσκευασίας (χαρτοκιβώτιο, σακουλάκια, φελιζόλ, καρφιά...) δεν πρέπει να αφήνονται κοντά σε παιδιά επειδή μπορούν να αποτελέσουν πηγές κινδύνου.

Πρέπει να κάνετε επάνω στον πάγκο του σύνθετου επίπλου, ένα άνοιγμα για τον εντοιχισμό της συσκευής με τις διαστάσεις που αναφέρονται στην εικ. 8, και να βεβαιωθείτε ότι έχουν τηρηθεί οι κρίσιμες διαστάσεις του χώρου στον οποίο πρέπει να εγκατασταθεί η συσκευή (βλέπε εικ. 8).

Η συσκευή πρέπει να ταξινομηθεί στην κλάση 3 και ως εκ τούτου υπόκειται σε όλες τις προδιαγραφές που προβλέπονται από τα πρότυπα για τις συσκευές αυτές.

4) ΣΤΕΡΕΩΣΗ ΤΗΣ ΕΣΤΙΑΣ

Η εστία είναι εξοπλισμένη με μία ειδική φλάντζα προκειμένου να αποφευχθεί οποιαδήποτε διείσδυση υγρού στο έπιπλο. Για να τοποθετήσετε σωστά αυτή τη φλάντζα, παρακαλείστε να ακολουθήσετε αυστηρά τα όσα αναφέρονται παρακάτω:

• αφαιρέστε όλα τα κινητά μέρη της εστίας.
• Κόψτε τη φλάντζα σε 4 μέρη με το απαραίτητο μήκος έτσι ώστε να την τοποθετήσετε στα 4 άκρα του κρυστάλλου.
• Αναποδογυρίστε την εστία και τοποθετήστε σωστά την αυτοκόλλητη πλευρά της φλάντζας "Ε" (εικ. 9) κάτω από το άκρο της έτσι ώστε η εξωτερική πλευρά της ίδιας της φλάντζας να συμπίπτει τέλεια με το περιμετρικό εξωτερικό άκρο του τζαμιού. Τα άκρα των λωρίδων πρέπει να συμπίπτουν χωρίς να αλληλεπικαλύπτονται.

ΕΓΚΑΤΑΣΤΑΣΗ

• Κολλήστε στο τζάμι τη φλάντζα με ομοιόμορφο και σίγουρο τρόπο, πιέζοντάς την με τα δάχτυλα.
• Τοποθετήστε τη χύτρα στο οπής που γίνεται στον πίνακα και στερεώστε με τις βίδες "F" το αγκίστρι "G" (βλ. σχ. 11 και 12).
• Για να αποφύγετε πιθανές επαφές κατά λάθος με την επιφάνεια του κουτιού της υπερθερμαινόμενης εστίας κατά τη διάρκεια της λειτουργίας της, χρειάζεται να τοποθετήσετε ένα διαχωριστικό από ξύλο που να ασφαλίζεται με βίδες σε μία ελάχιστη απόσταση 120 mm από τον πάγκο (Εικ. 8).

ΣΗΜΑΝΤΙΚΕΣ ΠΡΟΔΙΑΓΡΑΦΕΣ ΓΙΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ

Επισημαίνεται στον τεχνικό εγκατάστασης ότι τα ενδεχόμενα πλαϊνά τοιχώματα δεν πρέπει να υπερβαίνουν σε ύψος την εστία μαγειρέματος. Επίσης το πίσω τοίχωμα και οι επιφάνειες που βρίσκονται δίπλα και περιβάλλουν την εστία πρέπει να αντέχουν την θέρμανση των 90 °C. Η κόλλα που ενώνει το πλαστικό έλασμα με το έπιπλο, πρέπει να αντέχει σε θερμοκρασίες άνω των 150 °C για να μην ξεκολλήσει η ίδια η επένδυση. Η εγκατάσταση της συσκευής πρέπει να είναι συμβατή με τις προδιαγραφές των ισχυόντων προτύπων.

Η συσκευή αυτή δεν συνδέεται με μία διάταξη εκκένωσης των προϊόντων της καύσης. Πρέπει ως

εκ τούτου να συνδεθεί σύμφωνα με τους κανονισμούς εγκατάστασης που προαναφέρονται. Ιδιαίτερη προσοχή θα πρέπει να δοθεί στις εφαρμοστέες διατάξεις που αναφέρονται παρακάτω περί εξαερισμού και αερισμού.

5) ΕΞΑΕΡΙΣΜΟΣ ΤΩΝ ΧΩΡΩΝ

Είναι απαραίτητο ο χώρος στον οποίο είναι εγκαταστημένη η συσκευή να εξαερίζεται μόνιμα ώστε να είναι δυνατή η σωστή λειτουργία αυτής. Η απαραίτητη ποσότητα του αέρα είναι αυτή που απαιτείται από την κανονική καύση του αερίου και από τον αερισμό του χώρου στον οποίο ο όγκος δεν θα μπορεί να είναι κάτω από 20 m ^3 . Η φυσική συγκέντρωση του αέρα πρέπει να γίνεται με άμεσο τρόπο μέσω μόνιμων ανοιγμάτων που γίνονται στους τοίχους του χώρου που πρέπει να εξαερίζεται με άνοιγμα προς τα έξω με τομή τουλάχιστον 100 cm ^2 (βλέπε εικ. 2). Τα ανοίγματα αυτά πρέπει να γίνουν με τρόπο ώστε να μην είναι δυνατή η έμφραξή τους.

Επιτρέπεται επίσης και ο έμμεσος εξαερισμός με λήψη αέρα από επικοινωνούντες χώρους με αυτόν που πρέπει να εξαερίζεται, ακολουθώντας αυστηρά τις προδιαγραφές των προτύπων που είναι σε ισχύ.

ΠΡΟΣΟΧΗ: εάν οι καυστήρες του πάγκου εργασίας δεν διαθέτουν θερμοστοιχεία ασφαλείας, το άνοιγμα εξαερισμού πρέπει να έχει ελάχιστη τομή 200 cm.

Διάγραμμα συνδεσμολογίας για μοντέλα στοιχείων 3/4 θέρμανση

ΕΓΚΑΤΑΣΤΑΣΗ

6) ΤΟΠΟΘΕΤΗΣΗ ΚΑΙ ΑΕΡΙΣΜΟΣ

Οι συσκευές μαγειρέματος με αέριο πρέπει να εκκενώνουν πάντα τα προϊόντα της καύσης μέσω απορροφητήρων που συνδέονται σε καπνοδόχους, καμινάδες ή απ' ευθείας εξωτερικά (βλέπε εικ. 3). Σε περίπτωση που δεν υπάρχει η δυνατότητα εφαρμογής του απορροφητήρα, επιτρέπεται η χρήση ενός ανεμιστήρα εγκαταστημένου επάνω σε ένα παράθυρο ή σε έναν τοίχο που βλέπει εξωτερικά, ο οποίος να τίθεται σε λειτουργία ταυτόχρονα με τη συσκευή (βλέπε εικ. 4), αρκεί να τηρούνται αυστηρά οι διατάξεις που αφορούν τον εξαερισμό και αναφέρονται στα πρότυπα που είναι σε ισχύ.

7) ΣΥΝΔΕΣΗ ΑΕΡΙΟΥ

Πριν να συνδέσετε τη συσκευή βεβαιωθείτε ότι τα στοιχεία της ετικέτας με τα σήματα η οποία είναι τοποθετημένη στο κάτω μέρος της κάσας είναι συμβατά με αυτά του δικτύου διανομής αερίου.

Μία τυπωμένη ετικέτα του παρόντος βιβλίου οδηγιών και μία τοποθετημένη επάνω στο κάτω μέρος της κάσας, δείχνει τις συνθήκες ρύθμισης της συσκευής: τύπο αερίου και την πίεση λειτουργίας.

Όταν το αέριο διανέμεται μέσω διοχέτευσης, η συσκευή πρέπει να συνδέεται με το σύστημα μεταφοράς αερίου:

-με μεταλλικό άκαμπτο σωλήνα από χάλυβα σύμφωνα με τα πρότυπα που ισχύουν, οι σύνδεσμοι του οποίου πρέπει να γίνονται με σπειρωτά ракόρ σύμφωνα με το πρότυπο EN 10226.
-Με χαλκοσωλήνα σύμφωνα με το πρότυπο που ισχύει, οι σύνδεσμοι του οποίου πρέπει να γίνονται με ракόρ μηχανικής στεγανότητας σύμφωνα με το πρότυπο που ισχύει.
-Με εύκαμπτο σωλήνα από ανοξείδωτο χάλυβα συνεχούς τοιχώματος, σύμφωνα με το πρότυπο που ισχύει, με μέγιστη επέκταση 2 μέτρων και φλάντζες στεγανότητας σύμφωνα με το πρότυπο που ισχύει. Ο σωλήνας αυτός πρέπει να εγκατασταθεί έτσι ώστε να μην μπορεί να έλθει σε επαφή με κινούμενα μέρη του στοιχείου εντοιχισμού (για παράδειγμα συρτάρια) και δεν πρέπει να διαπερνά χώρους που μπορεί να στοιβάζονται.

Όταν το αέριο παρέχεται απ' ευθείας από μία φιάλη, η συσκευή, τροφοδοτημένη με ένα ρυθμιστή πίεσης σύμφωνα με το πρότυπο που ισχύει, πρέπει να συνδέεται:

- Κε χαλκοσωλήνα σύμφωνα με το πρότυπο που ισχύει, οι σύνδεσμοι του οποίου πρέπει να γίνονται με ракόρ μηχανικής στεγανότητας σύμφωνα με το πρότυπο που ισχύει.

- Με εύκαμπτους σωλήνες από ανοξείδωτο χάλυβα συνεχούς τοιχώματος, σύμφωνα με τα πρότυπα που ισχύουν, με μέγιστη επέκταση 2

μέτρων και φλάντζες στεγανότητας σύμφωνα με το πρότυπο που ισχύει. Ο σωλήνας αυτός πρέπει να εγκατασταθεί έτσι ώστε να μην μπορεί να έλθει σε επαφή με κινούμενα μέρη του στοιχείου εντοιχισμού (για παράδειγμα συρτάρια) και δεν πρέπει να διαπερνά χώρους που μπορεί να στοιβάζονται. Συνιστάται να τοποθετείτε στον εύκαμπτο σωλήνα τον ειδικό προσαρμογέα, τον οποίο μπορείτε να βρείτε εύκολα στην αγορά, για να διευκολύνετε τη σύνδεση με το φορέα του λάστιχου του ρυθμιστή πίεσης που είναι συναρμολογημένος στη φιάλη.

Όταν τελειώσει η σύνδεση ελέγξτε την τέλεια στεγανότητα χρησιμοποιώντας ένα σαπωνώδες διάλυμα και πότε φλόγα.

8) ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ

Η ηλεκτρική σύνδεση πρέπει να εκτελεστεί σύμφωνα με τα πρότυπα και τις ισχύουσες νομοθετικές διατάξεις.

• η τάση αντίστοιχεί στην τιμή που ενδείκνυται στη χαρακτηριστική ετικέτα και το τμήμα των καλωδίων της ηλεκτρικής εγκατάστασης θα μπορεί να υποστηρίζει το φορτίο που ενδείκνυται επίσης στην ετικέτα.
• Πριν να κάνετε τη σύνδεση, ελέγξτε ότι η υποδοχή ή το σύστημα διαθέτει ικανή σύνδεση γείωσης σύμφωνα με τα πρότυπα και τις ισχύουσες νομοθετικές διατάξεις. Ουδεμία ευθύνη φέρεται για τη μη τήρηση των διατάξεων αυτών.

Όταν η σύνδεση στο δίκτυο τροφοδοσίας γίνεται μέσω υποδοχής:

- τοποθετήστε στο καλώδιο τροφοδοσίας «C», εάν δεν διαθέτει, (βλέπε εικ. 18 - 19 - 20) ένα φις σύμφωνα με τους κανονισμούς κατάλληλο για τη φόρτωση που υποδεικνύεται στην ετικέτα με τα σήματα. Συνδέστε τα καλωδιάκια σύμφωνα με το σχέδιο της εικόνας 18 - 19 - 20 φροντίζοντας να τηρείτε τις παρακάτω αντιστοιχίες:

γράμμα L(φάση) = καλωδιάκι καφέ χρώματος; γράμμα N (ουδέτερο) = καλωδιάκι μπλε χρώματος; σύμβολο γείωσης ± = καλωδιάκι πράσινου- κίτρινου χρώματος.

- Το καλώδιο τροφοδοσίας πρέπει να τοποθετηθεί έτσι ώστε να μην φθάνει σε κανένα σημείο μία θερμοκρασία 90 °C.

- Μην χρησιμοποιείτε για τη σύνδεση μειώσεις, προσαρμογείς ή διακλαδώσεις καθώς θα μπορούσαν να προκαλέσουν ψευδείς επαφές με επακόλουθες επικίνδυνες υπερθερμάνσεις.

- Όταν γίνει ο εντοιχισμός η πρίζα πρέπει να είναι προσβάσιμη.

Όταν η σύνδεση γίνει απ' ευθείας στο ηλεκτρικό δίκτυο:

- παρεμβάλλετε ανάμεσα στη συσκευή και το δίκτυο έναν πολυπολικό διακόπτη, διαστασιοποιημένο κατάλληλα για το φορτίο της συσκευής, σύμφωνα με τα ισχύοντα πρότυπα

ΕΓΚΑΤΑΣΤΑΣΗ

ΚΑΝΟΝΙΣΜΟΣ

εγκατάστασης.

• Θυμηθείτε ότι το καλώδιο γείωσης δεν πρέπει να διακοπεί από το διακόπτη.
• Για μεγαλύτερη ασφάλεια, η ηλεκτρική σύνδεση μπορεί να προστατεύεται και από ένα διαφορικό διακόπτη υψηλής ευαισθησίας.

Συνιστάται θερμά να στερεώνετε το ειδικό καλωδιάκι γείωσης χρώματος πράσινου-κίτρινου σε ένα ικανό σύστημα γείωσης.

Πριν να προβείτε σε οποιαδήποτε επέμβαση στο ηλεκτρικό μέρος της συσκευής, θα πρέπει να την αποσυνδέσετε πλήρως από το ηλεκτρικό δίκτυο.

Πριν να κάνετε οποιαδήποτε ρύθμιση αποσυνδέστε τη συσκευή από το ρεύμα.

Στο τέλος των ρυθμίσεων ή των προρυθμίσεων, τα ενδεχόμενα σφραγίσματα πρέπει να αποκατασταθούν από τον τεχνικό.

Η ρύθμιση του κύριου αέρα στους καυστήρες μας δεν είναι απαραίτητη.

9) BANES

Ρύθμιση του "Ελάχιστου":

- ανάψτε τον καυστήρα βάλτε το διακόπτη στη θέση του “Ελάχιστου” (μικρή φλόγα εικ. 17).

- Βγάλτε τον διακόπτη “Μ” (εικ. 13 - 14) του κρουνού απλά πιέζοντας στο στέλεχος αυτού. Το by-pass για τη ρύθμιση της ελάχιστης παροχής μπορεί να είναι: στο πλάι του κρουνού (εικ. 13) ή στο εσωτερικό του στελέχους. Σε κάθε περίπτωση, για τη ρύθμιση, η πρόσβαση γίνεται μέσω εισαγωγής ενός μικρού κατσαβιδιού “D” στο πλάι του κρουνού (εικ. 13), ή στην οπή “C” στο εσωτερικό του στελέχους του κρουνού (εικ. 14).

- Περιστρέφετε το by-pass δεξιά ή αριστερά ρυθμίζοντας καταλλήλως τη φλόγα στη θέση μειωμένης παροχής.

Συνιστάται να μην υπερβάλετε με το “Ελάχιστο”: η μικρή φλόγα πρέπει να είναι συνεχής και σταθερή. Επανατοποθετήστε σωστά τα διάφορα εξαρτήματα

Εννοείται ότι η προαναφερόμενη ρύθμιση πρέπει να εκτελεστεί μόνο με καυστήρες που λειτουργούν με G20, ενώ με καυστήρες που λειτουργούν με G30 G31 η βίδα πρέπει να ασφαλιστεί μέχρι τέλος) δεξιόστροφ

βαλβίδας λίπανσης Αν μια βαλβίδα έχει κολλήσει, μην πιέζετε και να ζητήσει τεχνική βοήθεια.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η ΣΥΝΤΗΡΗΣΗ ΠΡΕΠΕΙ ΝΑ ΓΙΝΕΤΑΙ ΑΠΟΚΛΕΙΣΤΙΚΑ ΚΑΙ ΜΟΝΟ ΑΠΟ ΕΞΟΥΣΙΟΔΟΤΗΜΕΝΑ ΑΤΟΜΑ.

10) ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΚΡΟΦΥΣΙΩΝ

Οι καυστήρες προσαρμόζονται στα διάφορα αέρια συναρμολογώντας τα αντίστοιχα ακροφύσια του αερίου που χρησιμοποιείτε. Για να γίνει αυτό είναι απαραίτητο να αφαιρέσετε τις κεφαλές των καυστήρων και με ένα ίσιο κλειδί , να ξεβιδώσετε το ακροφύσιο (βλέπε εικ. 15 - 16) και να το αντικαταστήσετε με ένα ακροφύσιο που αντιστοιχεί στο αέριο που χρησιμοποιείτε.

Για να έχετε πρόσβαση στον εγχυτήρα, σε υπερβολικά γρήγορους καυστήρες με DCC AFB, αφαιρέστε το καπάκι του μπεκ "A" (EIK. 16)

Συνιστάται να μπλοκάρετε με δύναμη το ακροφύσιο. Αφού κάνει τις προαναφερόμενες αντικαταστάσεις, ο τεχνικός θα πρέπει να προχωρήσει στη ρύθμιση των καυστήρων όπως περιγράφεται στην παράγραφο 9, να σφίξει τα ενδεχόμενα όργανα ρυθμισης ή προρύθμισης και να τοποθετήσει επάνω στη συσκευή, αντικαθιστώντας την προϋπάρχουσα, την ετικέτα που αντιστοιχεί στη νέα ρύθμιση αερίου που έγινε επάνω στη συσκευή. Η ετικέτα αυτή περιέχεται μέσα στο φάκελο των ανταλλακτικών των ακροφυσίων. Για την ευκολία του τεχνικού εγκατάστασης αναφέρουμε παρακάτω έναν πίνακα με τις ικανότητες, τις θερμικές ικανότητες των καυστήρων, τη διάμετρο των ακροφυσίων και την πίεση λειτουργίας των διαφόρων αερίων.

Σε περίπτωση αποτυχίας λειτουργίας ή κοψίματος στο καλώδιο, απομακρυνθείτε από το καλώδιο και μην το αγγίζετε. Επίσης, η συσκευή πρέπει να παραμένει εκτός πρίζας και να μην είναι αναμμένη. Καλέστε το πλησιέστερο σε εσάς εξουσιοδοτημένο κέντρο για να διορθώσετε το πρόβλημα.

ΕΓΚΑΤΑΣΤΑΣΗ

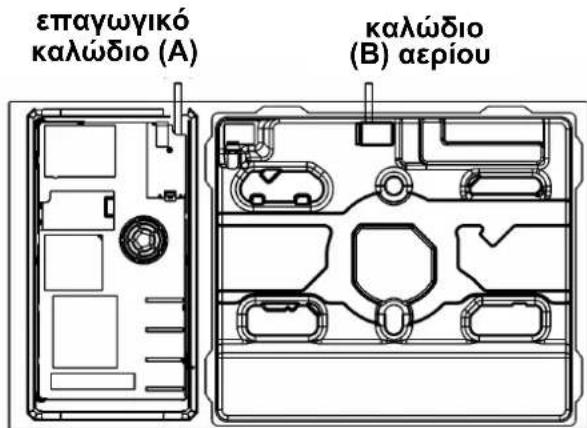

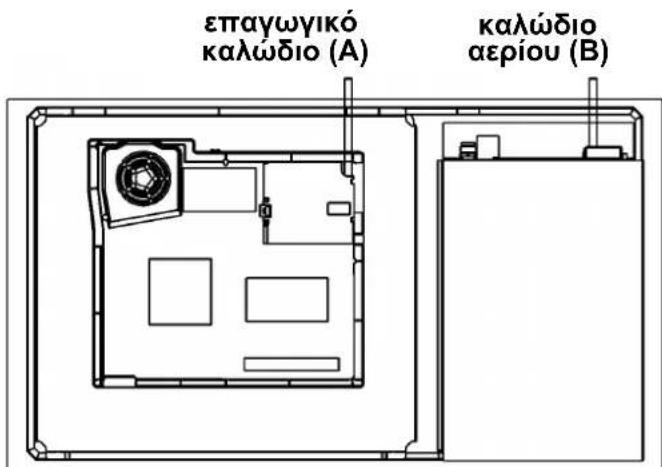

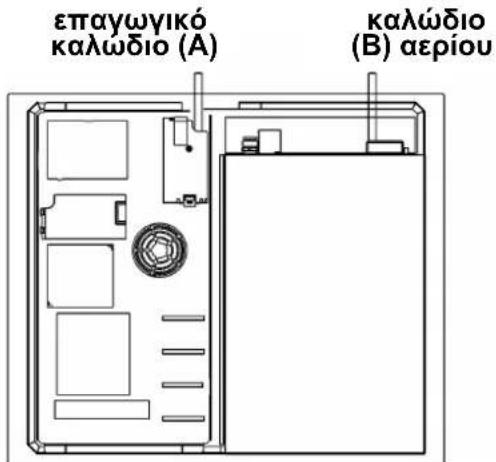

ΘΕΣΗ ΚΑΛΩΔΙΩΝ

60 cm. - 1 ή 2 καπνιστες αεριου 90 cn

επαγωγικό καλωδίο (A) καλώδίο (B) αερίου

ή 2 καπνιστες αεριου

επαγωγικό καλώδιο (A) καλώδιο αερίου (B)

90 cm. - 4 καπνιστες αεριου

επαγωγικό καλώδιο (A) καλώδιο (B) αερίου

τερματικά αερίου

N C L EIK. 18

επαγωγική εστία 2 στοιχεία επαγωγική εστία 3 - 4 στοιχεία

επαγωγική εστία 2 στοιχεία

ΤΥΠΟΙ ΚΑΙ ΔΙΑΤΟΜΕΣ ΤΩΝ ΚΑΛΩΔΙΩΝ ΤΡΟΦΟΔΟΣΙΑΣ (Βλέπε παραπάνω στοιχεία)

		τυποςκαλωδιου	μονοφασικητροφοδοσια220 V ~230 V ~220 - 240 V ~230 - 240 V ~	μονοφασικητροφοδοσια220 - 230 V ~220 - 240 V ~	τριφασικητροφοδοσια220 - 240 V 3 ~
εστίες αερίου B		H05 RR-FH05 RN-FH07 RN-F	3 × 0.75 mm^2
εστία επαγωγής A	H05 RR-F 3 x 2.5 mm			^2	4 × 2.5 mm^2

ΠΡΟΣΟΧΗ!!!
Στην περίπτωση αντικατάστασης του καλωδίου τροφοδοσίας, ο τεχνικός εγκατάστασης θα πρέπει να μεριμνήσει ώστε ο αγωγός (Β) της γείωσης να είναι μακρύτερος των αγωγών φάσης (βλέπε εικ. 10) και ακόμη να λάβει υπόψη του τις προειδοποιήσεις της παραγράφου 8.

επαγωγική εστία 3 - 4 στοιχεία

ΤΥΠΟΙ ΚΑΙ ΔΙΑΤΟΜΕΣ ΤΩΝ ΚΑΛΩΔΙΩΝ ΤΡΟΦΟΔΟΣΙΑΣ (Βλέπε παραπάνω στοιχεία)

		tutposkalwdiou	μονοφασικητροφοδοσια220 V ~230 V ~220 - 240 V ~230 - 240 V ~	μονοφασικητροφοδοσια220 - 230 V ~220 - 240 V ~	τριφασικητροφοδοσια380 - 415 V 3N ~220 - 240 V 3 ~	διφασικήτροφοδοσια380 - 415 V 2N ~
εστίες αερίου B		H05 RR-FH05 RN-FH07 RN-F	3 × 0.75 mm^2
εστία επαγωγής A	H05	V2V2-F 5 x 1.5 mm	^2 (*)	5 × 1.5 mm^-2 (*)	5 × 1.5 mm^2 (*)

(*) Λαμβάνοντας υπόψη τον παράγοντα σύμπτωση.

ΠΡΟΣΟΧΗ!!!

Στην περίπτωση αντικατάστασης του καλωδίου τροφοδοσίας, ο τεχνικός εγκατάστασης θα πρέπει να μεριμνήσει ώστε ο αγωγός (Β) της γείωσης να είναι μακρύτερος των αγωγών φάσης (βλέπε εικ. 10) και ακόμη να λάβει υπόψη του τις προειδοποιήσεις της παραγράφου 8.

ΠΙΝΑΚΑΣ ΑΝΤΙΜΕΤΩΠΙΣΗΣ ΠΡΟΒΛΗΜΑΤΩΝ

ΓΙΑ ΧΡΗΣΤΕΣ

Προβλήματα Αιτίες Λύσεις
Ο δακτύλιος αερίου καίγεται ανομοιόμορφα	Το στέμμα του καυστήρα μπορεί να αποκλειστεί από τη βρωμιάΛανθασμένη ρύθμιση αερίου	Καθαρίστε το στέμμα του καυστήρα με καθαριστικό μετάλλωνΚαλέστε τη βοήθεια
Η φλόγα του καυστήρα αλλάζει ξαφνικά.	Λανθασμένη συναρμολόγηση των εξαρτημάτων του καυστήρα	Συναρμολογήστε σωστά τα εξαρτήματα του καυστήρα
Η ανάφλεξη των καυστήρων διαρκεί υπερβολικά πολύ	Λανθασμένη συναρμολόγηση των εξαρτημάτων του καυστήρα	Συναρμολογήστε σωστά τα εξαρτήματα του καυστήρα
Η φλόγα σβήνει μετά την ανάφλεξη	Πρόωρη απελευθέρωση του κουμπιού.Το κουμπί δεν έχει πιεστεί σταθεράΛανθασμένη διάσταση σκεύουςΠροβλήματα θερμοστοιχείου	Κρατήστε το κουμπί πατημένο περισσότερο. Πριν απελευθερώσετε το κουμπί, πιέστε το μια τελευταία φορά σταθερά.Εάν η φλόγα σβήσει με σκεύος μεγαλύτερο από αυτά που αναφέρονται στο φυλλάδιο, ο χρήστης πρέπει να χρησιμοποιήσει το κατάλληλο πλέγμα "paellero"Μετακινήστε το θερμοστοιχείο Καλέστε τη βοήθεια
Έχει αλλάξει το χρώμα της βάσης στήριξης του σκεύους	Κανονική κατάσταση, που οφείλεται στην υψηλή θερμοκρασία	Καθαρίστε το στήριγμα σκεύους με καθαριστικά μετάλλων
Ο καυστήρας δεν αναφλέγεται μετά το πάτημα του κουμπιού (το μπουζί εκπέμπει σπινθήρα)	Έλλειψη αερίου ή βρωμιά στο μπουζί Υεννήτρια ανάφλεξης	Καθαρίστε το σπινθηριστή όπως περιγράφεται στο κεφάλαιο καθαρισμού στο εγχειρίδιο οδηγιών χρήσης
Ο καυστήρας δεν αναφλέγεται μετά το πάτημα του κουμπιού (το μπουζί δεν εκπέμπει σπινθήρα).	Προβλήματα στο μπουζί ή στη γεννήτρια ανάφλεξης	Καλέστε τη βοήθεια
Η γεννήτρια ανάφλεξης δεν λειτουργεί	Έλλειψη ηλεκτρικού ρεύματοςΛανθασμένη συναρμολόγηση της γεννήτριας ανάφλεξης ή σπάσιμο	Ελέγξτε ότι το φις είναι τοποθετημένο.Βεβαιωθείτε ότι ο μετρητής είναι ενεργοποιημένος.Καλέστε τη βοήθεια
Το μπουζί εκπέμπει συνεχώς σπινθήρα.	ΥγρασίαΛανθασμένη συναρμολόγηση μικροδιακόπτη ή σπάσιμο	Αφαιρέστε την τροφοδοσία για 24 ώρες και αφήστε την κορυφή να στεγνώσει-επταληθεύστε ότι όλα τα κουζινέτα έχουν τοποθετηθεί σωστάΚαλέστε τη βοήθεια

ΜΕΤΑΤΡΟΠΕΣ

ΠΙΝΑΚΑΣ

ΚΑΥΣΤΗΡΕΣ		ΑΕΡΙΟ	ΠΙΕΣΗΛΕΙΤΟΥΡΓΙΑΣmbar	ΘΕΡΜΙΚΗΙΚΑΝΟΤΗΤ		ΔΙΑΜΕΤΡΟΣΑΚΡΟΦΥΣΙΟΥΜάχο Εξίμ	ΘΕΡΜΙΚΗΙΚΑΝΟΤΗΤ(Μ)
N°	ΠΕΡΙΓΡΑΦΗ			gr/h	l/h Min.				ΑΕΡΙΟΚΑΥΣΤΗΡΕΣ
1	Υπερταχείας θέρμανούρη (∗∗DCC AFB)	G30 - ΒΟΥΤΑΝΙΟG31 - ΠΡΟΠΑΝΙΟG20 - ΦΥΣΙΚΟ	28 - 303720	291286	381	100 H1100 H1150 Z1	180018001800	400040004000	55,9 %
2	ταχύς	G30 - ΒΟΥΤΑΝΙΟG31 - ΠΡΟΠΑΝΙΟG20 - ΦΥΣΙΚΟ	28 - 303720	204200	267	8383117 S	900900900	280028002800	58,0 %
3	Ημι-ταχύς μειώνεται	G30 - ΒΟΥΤΑΝΙΟG31 - ΠΡΟΠΑΝΙΟG20 - ΦΥΣΙΚΟ	28 - 303720	102100	133	606088 Z	550550550	140014001400	60,0 %
4	Ημι-ταχύς	G30 - ΒΟΥΤΑΝΙΟG31 - ΠΡΟΠΑΝΙΟG20 - ΦΥΣΙΚΟ	28 - 303720	127125	167	656597 Z	550550550	175017501750	63,0 %
5	Εφεδρικός	G30 - ΒΟΥΤΑΝΙΟG31 - ΠΡΟΠΑΝΙΟG20 - ΦΥΣΙΚΟ	28 - 303720	7371	95	505072 X	450450450	100010001000	N.A.

*Σύμφωνα με τον κανονισμό Νο 66/2014 μέτρα της ΕΕ για την εφαρμογή της οδηγίας 2009/125/EU, η καυστήρας ΕΕgas) απόδοση υπολογίστηκε σύμφωνα με το EN 30-2-1 τελευταία επανεξετάσει μαζί με την G20.
**DCC AFB: Αέρα από το κάτω μέρος (Εικ. 16).

TEXNIKH YΠΟΣΤΗΡΙΞΗ ΚΑΙ ΑΝΤΑΛΛΑΚΤΙΚΑ

Η συσκευή αυτή, πριν να φύγει από το εργοστάσιο, εγκρίθηκε μετά από δοκιμή και ρυθμίστηκε από έμπειρο και ειδικευμένο προσωπικό, έτσι ώστε να εξασφαλιστούν τα καλύτερα δυνατά αποτελέσματα λειτουργίας της.

Τα γνήσια ανταλλακτικά βρίσκονται μόνον στα Κέντρα Τεχνικής Υποστήριξής μας και στα εξουσιοδοτημένα καταστήματα. Κάθε επισκευή, ή ρύθμιση που καταστεί στη συνέχεια απαραίτητη πρέπει να γίνεται με τη μέγιστη προσοχή και επιμέλεια από ειδικευμένο προσωπικό. Για το λόγο αυτό σας συνιστούμε να απευθύνεστε πάντα στο Κατάστημα από το οποίο έγινε η πώληση ή στο πλησιέστερο Κέντρο Υποστήριξής μας προσδιορίζοντας τη μάρκα, το μοντέλο, τον αριθμό σειράς και τον τύπο προβλήματος της συσκευής που διαθέτετε. Τα σχετικά στοιχεία είναι σταμπαρισμένα επάνω στην ετικέτα με τα σήματα που είναι τοποθετημένη στο κάτω μέρος της συσκευής και στην ετικέτα που υπάρχει επάνω στο κιβώτιο συσκευασίας.

Οι πληροφορίες αυτές επιτρέπουν στον τεχνικό βοηθό να εξοπλιστεί με τα κατάλληλα ανταλλακτικά και να εξασφαλίσει στη συνέχεια μία άμεση και στοχευμένη επέμβαση. Συνιστάται να αναγράψετε παρακάτω τα στοιχεία αυτά έτσι ώστε να τα έχετε πάντα κοντά σας:

MAPKA:

MONTEAO: ....

ΣΕΙΡΑ:

Αυτή η συσκευή είναι σημειωμένη σύμφωνα με την Ευρωπαϊκή οδηγία 2012/19/ΕС σχετικά με την Διάθεση Ηλεκτρικού και Ηλεκτρονικού Εξοπλισμού (WEEE).

Αυτή η οδηγία είναι σχεδιασμένη για να έχει ισχύ πανευρωπαϊκά σχετικά με την επιστροφή και ανακύκλωση του Ηλεκτρικού και Ηλεκτρονικού Εξοπλισμού.

ÍNDICE:
