DWH051 - τρυπάνι DEWALT - Δωρεάν εγχειρίδιο χρήσης

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ DWH051 DEWALT

Ελληνικά (μετάφραση από τις πρωτότυπες οδηγίες) 85

Figure 1

ΣΥΣΤΗΜΑ ΕΞΑΓΩΓΗΣ ΣΚΟΝΗΣ ΑΠΟΛΕΠΙΣΗΣ DWH051

Συγχαρητήρια!

Επιλέξατε ένα εργαλείο DEWALT. Τα έτη εμπειρίας, η σχολαστική ανάπτυξη προϊόντων και η καινοτομία έχουν καταστήσει την DEWALT έναν από τους πιο αξιόπιστους συνεργάτες στον τομέα των επαγγελματικών ηλεκτρικών εργαλείων.

Τεχνικά δεδομένα

DWH051
Káluμμα σκόνης		μακρύ	μεσαίο	κοντό
Μέγεθος(l x b x h) mm 210 x 173 282 x 173 355 x 173x 105 x 105 x 105
Τύπος σμίλης		μυτερή/επίπεδη	μυτερή/επίπεδη	μυτερή/επίπεδη
Μήκοςεργαλείου	cm	28–34	35–41	42–45
Βάρος	kg	0,6	0,7	0,8

Ορισμοί: Οδηγίες ασφαλείας

Οι παρακάτω ορισμοί περιγράφουν το επίτεδο σοβαρότητας για κάθε προειδοποιητική λέξη. Παρακαλούμε διαβάστε το εγχειρίδιο και δώστε προσοχή σε αυτά τα σύμβολα.

ΚΙΝΔΥΝΟΣ: Υποδεικνύει μια επικείμενη επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Υποδεικνύει μια ενδεχομένως επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, θα μπορούσε να προκαλέσει θάνατο ή σοβαρό τραυματισμό.

ΠΡΟΣΟΧΗ: Υποδεικνύει μια ενδεχομένως επικίνδυνη κατάσταση, η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει τραυματισμό μικρής ή μέτριας σοβαρότητας.

ΣΗΜΕΙΩΣΗ: Υποδεικνύει μια πρακτική που δεν έχει σχέση με προσωπικό τραυματισμό και η οποία, εάν δεν αποφευχθεί, ενδέχεται να προκαλέσει υλική ζημιά.

Υποδηλώνει κίνδυνο ηλεκτροπληξίας.

Υποδηλώνει κίνδυνο πυρκαγιάς.

Οδηγίες Ασφαλείας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Πάντα τηρείτε τους κανονισμούς ασφαλείας που ισχύουν στη χώρα σας για να μειώσετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας και τραυματισμού.

Διαβάστε προσεκτικά όλο το παρόν εγχειρίδιο πριν χρησιμοποιήσετε το προσάρτημα. Επίσης συμβουλευτείτε το εγχειρίδιο οποιουδήποτε ηλεκτρικού εργαλείου πρόκειται να χρησιμοποιηθεί με αυτό το προσάρτημα.

ΦΥΛΑΞΕΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ ΓΙΑ ΜΕΛΛΟΝΤΙΚΗ ΑΝΑΦΟΡΑ

1) ГENIKA

a) Διατηρείτε την περιοχή εργασίας καθαρή. Οι περιοχές εργασίες και οι πάγκοι όπου δεν υπάρχει τακτοποίηση μπορεί να γίνουν απίες ατυχημάτων.
b) Κρατάτε τα παιδιά μακριά. Μην αφήσετε παιδιά να έρθουν σε επαφή με το εργαλείο ή το καλώδιο επέκτασης. Απαιτείται επίβλεψη για μη έμπειρους χρήστες.
c) Χρησιμοποιείτε το κατάλληλο εργαλείο. Η προβλεπόμενη χρήση περιγράφεται στο παρόν εγχειρίδιο οδηγιών. Μην αναγκάζετε μικρά εργαλεία ή προσαρτήματα να εκτελέσουν την εργασία εργαλείου βαρέως τύπου. Το εργαλείο θα εκτελέσει την εργασία καλύτερα και ασφαλέστερα με την προβλεπόμενη ένταση χρήσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Η χρήση οποιουδήποτε παρελκόμενου ή προσαρτήματος ή η εκτέλεση οποιασδήποτε εργασίας με αυτό το εργαλείο, πέραν των όσων συνιστώνται στο παρόν εγχειρίδιο οδηγιών, μπορεί να παρουσιάσει κίνδυνο τραυματισμού.

2) ΗΛΕΚΤΡΙΚΗ ΑΣΦΑΛΕΙΑ

a) Αποφεύγετε την επαφή του σώματος με γειωμένες επιφάνειες όπως σωλήνες, σώματα καλοριφέρ, κουζίνες και ψυγεία. Υπάρχει αυξημένος κίνδυνος ηλεκτροπληξίας αν το σώμα σας γειωθεί.

ΕΛΛΗΝΙΚΑ

β) Κρατάτε το ηλεκτρικό εργαλείο από μονωμένες επιφάνειες λαβής όταν εκτελείτε μια εργασία όπου το αξεσουάρ κοπής μπορεί να έρθει σε επαφή με αθέατα καλώδια. Αν αξεσουάρ κοπής έρθει σε επαφή με καλώδιο υπό τάση μπορεί να τεθούν υπό ηλεκτρική τάση και τα εκτεθειμένα μεταλλικά μέρη του ηλεκτρικού εργαλείου και να προκληθεί ηλεκτροπληξία στο χειριστή.
γ) Ελέγξτε εκ των προτέρων (π.χ. με χρήση ανιχνευτή μετάλλων) για να βεβαιωθείτε ότι δεν υπάρχουν κρυφά καλώδια ρεύματος ή σωλήνες αερίου και νερού στην περιοχή όπου εργάζεστε. Τα εξωτερικά μεταλλικά μέρη της συσκευής μπορεί να γίνουν ηλεκτροφόρα αν, για παράδειγμα, υποστεί ζημιά κατά λάθος ένα καλώδιο ρεύματος. Αυτό αποτελεί σοβαρό κίνδυνο ηλεκτροπληξίας.

3) ΑΣΦΑΛΕΙΑ ΑΤΟΜΩΝ

a) Παραμένετε σε επαγρύπνηση, προσέχετε τι κάνετε και εφαρμόζετε την κοινή λογική όταν χρησιμοποιείτε ηλεκτρικό εργαλείο. Μη χρησιμοποιείτε ηλεκτρικό εργαλείο όταν είστε κουρασμένος/η ή υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμακευτικής αγωγής. Μια στιγμή απροσεξίας κατά τη χρήση ηλεκτρικών εργαλείων μπορεί να προκαλέσει σοβαρό τραυματισμό.
β) Χρησιμοποιείτε εξοπλισμό ατομικής προστασίας. Πάντα φοράτε προστασία ματιών. Ο προστατευτικός εξοπλισμός, όπως μάσκα κατά της σκόνης, αντιολισθητικά παπούτσια ασφαλείας, κράνος ή προστασία ακοής, όταν χρησιμοποιείται για τις κατάλληλες συνθήκες, θα μειώσει τους τραιματισμούς.
γ) Κρατάτε παιδιά και παρευρισκόμενους μακριά κατά τη χρήση ηλεκτρικού εργαλείου. Παράγοντες που αποσπούν την προσοχή μπορεί να σας κάνουν να χάσετε τον έλεγχο.

4) ΧΡΗΣΗ ΚΑΙ ΦΡΟΝΤΙΔΑ ΗΛΕΚΤΡΙΚΩΝ ΕΡΓΑΛΕΙΩΝ

a) Χρησιμοποιείτε το ηλεκτρικό εργαλείο, τα αξεσουάρ και εξαρτήματα εργασίας του εργαλείου κλπ. σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπ' όψη τις συνθήκες εργασίας και την προς εκτέλεση εργασία. Η χρήση του ηλεκτρικού

εργαλείου για εργασίες διαφορετικές από τις προβλεπόμενες θα μπορούσε να οδηγήσει σε επικίνδυνη κατάσταση.

β) Όταν δεν χρησιμοποιείται το ηλεκτρικό εργαλείο, φυλάσσετέ το μακριά από παιδιά και μην αφήνετε να το χρησιμοποιούν άτομα μη εξοικειωμένα με αυτό ή με τις παρούσες οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια μη εκπαιδευμένων χρηστών.

5) ΑΣΦΑΛΕΙΑ ΠΕΡΙΟΧΗΣ ΕΡΓΑΣΙΑΣ

a) Βεβαιωθείτε όπ ο χώρος εργασίας διαθέτει επαρκή αερισμό. Η έκθεση σε σκόνη σε ανεπαρκώς αεριζόμενο χώρο εργασίας μπορεί να προκαλέσει βλάβη της υγείας.

Πρόσθετοι Ειδικοί Κανόνες Ασφαλείας Για Συστήματα Εξαγωγής Σκόνης

• Μη χρησιμοποιείτε το προσάρτημα σε εφαρμογές διάτρησης.
  • Χρησιμοποιείτε με το προσάρτημα αυτό μόνο ηλεκτρικά εργαλεία που συνιστά η DEWALT. Πα περισσότερες πληροφορίες σχετικά με τα ηλεκτρικά εργαλεία DEWALT που είναι συμβατά με αυτό το προσάρτημα, απευθυνθείτε στον τοπικό σας έμπορο. Σχετικά ανατρέξτε στις διευθύνσεις στο πίσω μέρος του εγχειριδίου ή επισκεφθείτε τον ιστότοπο www.dewalt.eu.
• Μη χρησιμοποιείτε το εργαλείο σε συνθήκες υγρασίας ή διαβροχής.
• Μην επιτρέψετε να χρησιμοποιηθεί σαν παιχνίδι. Απαιτείται αυξημένη προσοχή όταν χρησιμοποιείται από παιδιά ή κοντά σε αυτά.
• Χρησιμοποιείτε το προϊόν μόνο όπως περιγράφεται στο παρόν εγχειρίδιο. Χρησιμοποιείτε μόνο τα προσαρτήματα που συνιστά ο κατασκευαστής.
• Μην τοποθετείτε οποιαδήποτε αντικείμενα μέσα στα ανοίγματα. Μην χρησιψοποιήσετε το εργαλείο αν οποιοδήποτε άνοιγμα είναι φραγμένο. Διατηρείτε το απαλλαγμένο από χνούδια, τρίχες και οιδήποτε μπορεί να ελαττώσει τη ροή του αέρα.
• Κρατήστε μαλλιά, χαλαρά ρούχα, δάκτυλα και όλα τα μέρη του σώματος μακριά από ανοίγματα και κινούμενα μέρη.
• Μη χρησιμοποιείτε το προϊόν για συλλογή εύφλεκτων ή καύσιμων υγρών, όπως βενζίνη

και μην το χρησιμοποιείτε σε χώρους όπου ενδέχεται να υπάρχουν αυτά.

- Η συσκευή αυτή συλλέγει ένα σημαντικό ποσοστό της σκόνης που παράγεται, αλλά όχι όλη.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ορισμένοι τύποι σκόνης που παράγονται από εργασία σε υλικά περιέχουν χημικά που είναι γνωστό ότι προκαλούν καρκίνο, συγγενείς ανωμαλίες ή άλλες αναπαραγωγικές βλάβες, ή άλλες σοβαρές και μόνημες αναπνευστικές ή άλλες σωματικές βλάβες. Ορισμένα παραδείγματα των χημικών αυτών είναι: μόλυβδος από βαφές βάσης μολύβδου, κρυσταλλικό πυρίτιο από τούβλα, σκυρόδεμα και άλλα προϊόντα τοιχοποίας και φυσική πέτρα, αρσενικό και χρώμιο από χημικά επεξεργασμένη ξυλεία. Ο κίνδυνος για σας από αυτούς τους τύπους έκθεσης ποικίλλει, ανάλογα με το πόσο συχνά πραγματοποιείτε αυτόν τον τύπο εργασίας. Για τη μείωση της έκθεσης σε αυτά τα χημικά, ο χειριστής και οι παρευρισκόμενοι θα πρέπει να εργάζονται σε καλά αεριζόμενο χώρο με χρήση εγκεκριμένου εξοπλισμού ασφαλείας, όπως προστασίας αναπνοής κατάλληλης για τον τύπο της παραγόμενης σκόνης και σχεδιασμένης να κατακρατεί μικροσκοπικά σωματίδια. Κατευθύνετε τη σκόνη μακριά από το πρόσωπο και το σώμα. Αποφεύγετε την παρατεταμένη επαφή με τη σκόνη. Φοράτε προστατευτικό ρουχισμό και πλένετε τις εκτεθειμένες περιοχές με σαπούνι και νερό. Αν επιτρέπετε στη σκόνη να εισέλθει στο στόμα, τη μύτη, τα μάτια σας ή να παραμένει στο δέρμα σας, διευκολύνετε την απορρόφηση επιβλαβών χημικών.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Πριν ξεκινήσετε την εργασία, ελέγξτε για να προσδιορίσετε την ταξινόμηση κινδύνου της παραγόμενης σκόνης. Χρησιμοποιείτε βιομηχανική συσκευή εξαγωγής σκόνης της κατάλληλης, επίσημα εγκεκριμένης, κατηγορίας ασφαλείας και σε

συμμόρφωση με τους τοπικούς σας κανονισμούς ελέγχου των κινδύνων από σκόνη.

Υπολειπόμενοι Κίνδυνοι

Οι ακόλουθοι κίνδυνοι είναι εγγενείς στη χρήση του συστήματος εξαγωγής σκόνης:

- τραυματισμοί που προκαλούνται από επαφή με περιστρεφόμενα ή θερμά μέρη του εργαλείου.

Παρά την εφαρμογή των σχετικών κανονισμών ασφαλείας και την εφαρμογή διατάξεων ασφαλείας, ορισμένοι υπολειπόμενοι κίνδυνοι δεν μπορούν να αποφευχθούν. Αυτοί είναι:

• Βλάβη της ακοής.
• Κίνδυνος σύνθλιψης δακτύλων κατά την αλλαγή παρελκομένου.
• Κίνδυνοι υγείας που προκαλούνται από την εισπνοή σκόνης που αναπτύσσεται κατά την εργασία σε σκυρόδεμα και/ή τοιχοποιία.

Σημάνσεις Πάνω Στο Σύστημα Εξαγωγής Σκόνης

Επάνω στο εργαλείο εμφανίζονται τα παρακάτω εικονογράμματα:

Διαβάστε το εγχειρίδιο οδηγιών πριν από τη χρήση.

Φοράτε προστατευτικά για τα μάτια.

ΘΕΣΗ ΚΩΔΙΚΟΥ ΗΜΕΡΟΜΗΝΙΑΣ

Ο κωδικός ημερομηνίας, ο οποίος περιλαμβάνει το έτος κατασκευής, είναι τυπωμένος στην κύρια ετικέτα πληροφοριών.

Παράδειγμα:

2011 XX XX

'Ετος κατασκευής

Περιεχόμενα συσκευασίας

Στη συσκευασία περιέχεται:

1 Σύστημα απομάκρυνσης σκόνης απολέπισης
3 Καλύμματα σκόνης
2 Προσαρμογείς υποδοχής εργαλείων
1 Κιβώτιο μεταφοράς
1 Εγχειρίδιο οδηγιών
- Ελέγξτε για τυχόν ζημιές στο εργαλείο, στα τμήματα ή τα παρελκόμενα, οι οποίες μπορεί να συνέβησαν κατά τη διάρκεια της μεταφοράς.

ΕΛΛΗΝΙΚΑ

- Πριν από τη χρήση, αφιερώστε χρόνο για να διαβάσετε προσεκτικά και να κατανοήσετε το παρόν εγχειρίδιο.

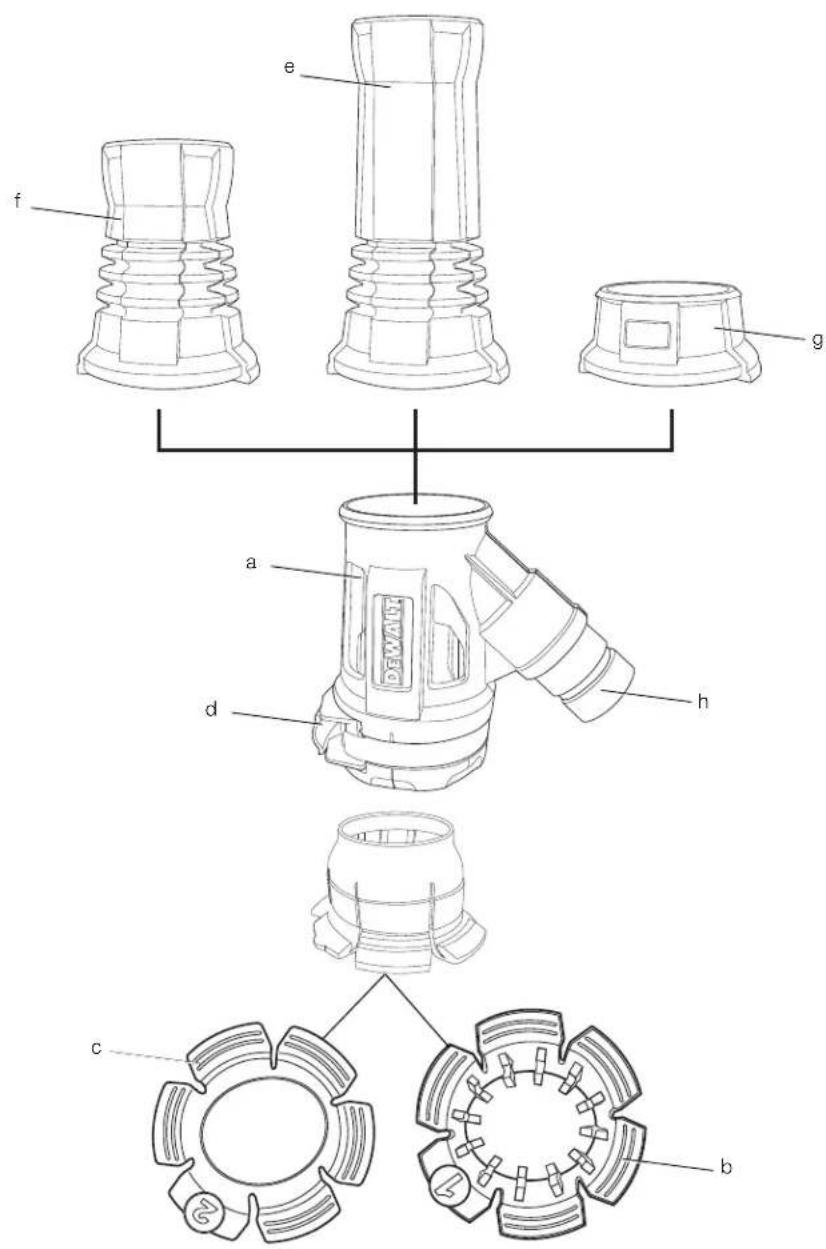

Περιγραφή (εικ. [figure] 1)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μην τροποποιήσετε ποτέ το ηλεκτρικό εργαλείο ή οποιοδήποτε τμήμα του. Μπορεί να προκληθεί βλάβη ή προσωπικός τραυματισμός.

a. Σύστημα εξαγωγής σκόνης
b. Προσαρμογέας 1
c. Προσαρμογέας 2
d. Ασφάλιση
e. Κάλυμμα σκόνης (μακρύ)
f. Κάλυμμα σκόνης (μεσαίο)
g. Κάλυμμα σκόνης (κοντό)
h. Σημείο σύνδεσης

ΗΗ ΕΙΛΗ Για να επιλέξετε τον σωστό προσαρμογέα υποδοχής εργαλείου, ανατρέξτε στην ετικέτα πληροφοριών στο εσωτερικό του καλύμματος του κιβωτίου μεταφοράς.

ПОЛЕННОЕНН ЧИНН

Το σύστημά σας εξαγωγής σκόνης απολέπισης έχει σχεδιαστεί για επαγγελματικές εφαρμογές απολέπισης και σμίλευσης σε σκυρόδεμα και τοιχοποία. Με χρήση του κατάλληλου κρουστικού δραπάνου, σμίλης και συσκευής εξαγωγής σκόνης μπορεί να χρησιμοποιηθεί για αφαίρεση της μεγάλης πλειονότητας της στατικής και αιωρούμενης σκόνης, η οποία χωρίς τη χρήση του συστήματος εξαγωγής σκόνης θα μπορούσε να ρυπάνει το περιβάλλον εργασίας ή να αποτελέσει αυξημένο κίνδυνο ασφάλειας για το χειριστή και αυτούς που βρίσκονται κοντά του.

Να ΠΗ χρησιμοποιείται σε συνθήκες υγρασίας ή όταν υπάρχουν εύφλεκτα υγρά ή αέρια.

Το σύστημα εξαγωγής σκόνης απολέπισης είναι ένα επαγγελματικό εργαλείο.

ΗΝ αφήνετε τα παιδιά να έρχονται σε επαφή με το εργαλείο. Απαιτείται επίβλεψη όταν το εργαλείο αυτό χρησιμοποιείται από μη έμπειρους χειριστές.

NAAHH KAI

IEI

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαπτώσετε τον κίνδυνο τραμματισμού, απενεργοποιείτε το σύστημα και αποσυνδέετε το μηχάνημα από την προφοδοσία πριν από την τοποθέτηση ή αφαίρεση παρελκόμενων, πριν τη ρύθμιση ή την αλλαγή ξερτημάτων και κατά την πραγματοποίηση επισκευών. Βεβαιωθείτε όπ ο διακόπτης ενεργοποίησης βρίσκεται στη θέση OFF (Απενεργοποίηση). Η τυχαία εκκίνηση μπορεί να προκαλέσει τραμματισμό.

ΕΠΙΣΗΜΑΝΣΗ: Για βέλτιστη απόδοση, η σμίλη δεν πρέπει να προεξέχει περισσότερο από 125 mm ή λιγότερο από 60 mm από το άκρο του καλύμματος σκόνης (εικόνα 5).

ΕΠΙΣΗΜΑΝΣΗ: Βεβαιωθείτε ότι ο προσαρμογέας και όλες οι επιφάνειες είναι απαλλαγμένες από λάδι και γράσο. Η συσκευή εξαγωγής σκόνης δεν θα εφαρμόζει καλά αν τα εξαρτήματα είναι καλυμμένα με λάδι ή γράσο. Ανατρέξτε στην παράγραφο Καΐρι™

εαιήα

εαγγήκ(εικ. 1)

ΗΞΕΙΗΙΑφαιρέστε τις σμίλες και τα αξεσουάρ από το εργαλείο.

1. Επιλέξτε το σωστό κάλυμμα σκόνης (e, f, g) ανάλογα με το μήκος της σμίλης (j) ή με το αξεσουάρ που πρόκειται να χρησιμοποιηθεί.
2. Εφαρμόστε το επιλεγμένο κάλυμμα σκόνης (e, f, g) πάνω στο σύστημα εξαγωγής σκόνης (a). Τραβήξτε τα ωτία (k) για να συνδέσετε και να απελευθερώσετε το κάλυμμα σκόνης.
3. Επιλέξτε το σωστό προσαρμογέα (b, c). Πιέστε τους προσαρμογείς όσο το δυνατόν πάνω στην υποδοχή εργαλείου (l).

ΗΕΙΗ Για να επιλέξετε τον σωστό προσαρμογέα υποδοχής εργαλείου, ανατρέξτε στην ετικέτα πληροφοριών στο εσωτερικό του καλύμματος του κιβωτίου μεταφοράς.

1. Ανοίξτε την ασφάλιση (d)

2. Περάστε το σύστημα εξαγωγής σκόνης (α) πάνω από τον προσαρμογέα ώσπου να τερματίσει.

ΣΗΜΕΙΩΣΗ: Το σύστημα εξαγωγής σκόνης διαθέτει στοπ. Δεν θα πρέπει να υπάρχει διάκενο ανάμεσα στην υποδοχή εργαλείου (I) και το οριακό στοπ (m), όπως φαίνεται στο ένθετο.

1. Κλείστε την ασφάλιση (d) για να ασφαλίσετε το σύστημα εξαγωγής σκόνης στη θέση του.

2. Εισάγετε τη σμίλη (j) σύμφωνα με το εγχειρίδιο οδηγιών του εργαλείου.

ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι η σμίλη έχει περάσει μέσα από το στρογγυλό οδηγό (s) μέσα στο κάλυμμα σκόνης, όπως φαίνεται στο ένθετο.

ΓΙΑ ΝΑ ΑΦΑΙΡΕΣΕΤΕ ΜΥΤΕΡΗ ΣΜΙΛΗ (EΙΚ. 6, 7)

1. Ανοίξτε την ασφάλιση (d)
2. Αφαιρέστε το σύστημα εξαγωγής σκόνης (α) από την υποδοχή εργαλείου.
3. Αφαιρέστε τη μυτερή σμίλη (j) από την υποδοχή εργαλείου σύμφωνα με το εγχειρίδιο οδηγιών του εργαλείου.

ΓΙΑ ΝΑ ΑΦΑΙΡΕΣΕΤΕ ΕΠΙΠΕΔΗ ΣΜΙΛΗ (ΕΙΚ. 8–11)

1. Τραβήξτε τον προσαρμογέα (b, c) κάτω όπως δείχνει η εικόνα.
2. Αφαιρέστε την επίπεδη σμίλη (j) από την υποδοχή εργαλείου σύμφωνα με το εγχειρίδιο οδηγιών του εργαλείου.
3. Ανοίξτε την ασφάλιση (d) και αφαιρέστε το σύστημα εξαγωγής σκόνης (a) από την υποδοχή εργαλείου.
4. Αφαιρέστε τον προσαρμογέα (b, c).

Σύνδεση του συστήματος εξαγωγής σκόνης σε συσκευή εξαγωγής σκόνης (εικ. 1, 12, 13)

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Με το προσάρτημα αυτό χρησιμοποιείτε μόνο ηλεκτρικά εργαλεία που συνιστά η DEWALT. Για περισσότερες πληροφορίες σχετικά με ηλεκτρικά εργαλεία DEWALT που είναι συμβατά με αυτό το προσάρτημα,

απευθυνθείτε στο τοπικό σας κατάστημα, ανατρέξτε στις διευθύνσεις στο πίσω μέρος του εγχειριδίου ή επισκεφθείτε τη διεύθυνση www.dewalt.eu.

Πιέστε το συνιστώμενο ακροστόμιο εύκαμπτου σωλήνα εξαγωγής σκόνης (p) μέσα στο σημείο σύνδεσης (h) έως ότου σφίξει. Για πιο ασφαλή σύνδεση, χρησιμοποιήστε το σύστημα σύνδεσης AirLock.

ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι η σύνδεση του εύκαμπτου σωλήνα είναι ασφαλής.

ΣΥΣΤΗΜΑ ΣΥΝΔΕΣΜΟΥ AIRLOCK - DWV9000 (ΠΩΛΕΙΤΑΙ ΧΩΡΙΣΤΑ)

Ο σύνδεσμος AirLock επιτρέπει ταχεία και ασφαλή σύνδεση ανάμεσα στο σύστημα εξαγωγής σκόνης διάτρησης και στη συσκευή εξαγωγής σκόνης.

1. Βεβαιωθείτε ότι το κολάρο (α) στο σύνδεσμο AirLock (m) είναι στην απασφαλισμένη θέση. Ευθυγραμμίστε τις εγκοπές (r) στο κολάρο και στο σύνδεσμο AirLock όπως δείχνει η εικόνα για τις θέσεις απασφάλισης και ασφάλισης.
2. Πιέστε το σύνδεσμο AirLock (m) πάνω στο σημείο σύνδεσης (h) του συστήματος εξαγωγής σκόνης (a).
3. Περιστρέψτε το κολάρο (α) στην ασφαλισμένη θέση. ΣΗΜΕΙΩΣΗ: Τα σφαιρίδια (n) μέσα στο κολάρο θα ασφαλίσουν στην αυλάκωση (ο) και έτσι θα ασφαλίσει η σύνδεση.

Τώρα το σύστημα εξαγωγής σκόνης διάτρησης έχει συνδεθεί με ασφάλεια στη συσκευή εξαγωγής σκόνης.

ΛΕΙΤΟΥΡΓΙΑ

Οδηγίες χρήσης

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Ια τηρείτε πάντοτε τις οδηγίες ασφαλείας και τις ισχύουσες ρυθμίσεις.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο σοβαρού προσωπικού τραυματισμού, απενεργοποιείτε το εργαλείο και αποσυνδέετέ το από την τροφοδοσία, πριν από την πραγματοποίηση τυχόν ρυθμίσεων ή την τοποθέτηση/αφαίρεση προσαρτημάτων ή παρελκόμενων.

ΕΛΛΗΝΙΚΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Διαβάζετε πάντα το εγχειρίδιο οδηγιών του εργαλείου και χρησιμοποιείτε το εργαλείο όπως αναφέρεται σε αυτό.

ΠΡΟΣΟΧΗ: ΜΗ μεταφέρετε ή καθοδηγείτε το εργαλείο από τη συσκευή εξαγωγής σκόνης. Κρατήστε το εργαλείο σύμφωνα με το εγχειρίδιο οδηγιών του εργαλείου.

• Βεβαιωθείτε ότι η ασφάλιση έχει κλείσει καλά.

• Βεβαιωθείτε ότι η περιστροφική λειτουργία είναι απενεργοποιημένη και ότι το κρουστικό δράπανο έχει τεθεί σε διακοπή λειτουργίας σμίλευσης/ περιστροφής.

• Ενεργοποιήστετη συσκευή εξαγωγής σκόνης σύμφωνα με τις οδηγίες στο εγχειρίδιο οδηγιών της συσκευής εξαγωγής σκόνης.

• Ενεργοποιήστε το κρουστικό δράπανο σύμφωνα με το εγχειρίδιο οδηγιών του εργαλείου.

ΣΗΜΕΙΩΣΗ: Τα δύο μεγαλύτερα καλύμματα σκόνης έχουν φούσκες (t, εικ. 14) για αυξημένη ευελιξία κατά την εργασία σε στενούς ή περιορισμένους χώρους.

ΣΥΝΤΗΡΗΣΗ

Το ηλεκτρικό εργαλείο της DEWALT σχεδιάστηκε για να λειτουργεί επί μεγάλο χρονικό διάστημα με ελάχιστη συντήρηση. Η συνεχής ικανοποιητική λειτουργία εξαρτάται από τη σωστή φροντίδα του εργαλείου και τον τακτικό καθαρισμό.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για να ελαττώσετε τον κίνδυνο τραυματισμού, απενεργοποιείτε το σύστημα και αποσυνδέετε το μηχάνημα από την τροφοδοσία πριν από την τοποθέτηση ή αφαίρεση παρελκόμενων, πριν τη ρύθμιση ή την αλλαγή εξαρτημάτων και κατά την πραγματοποίηση επισκευών. Βεβαιωθείτε ότι ο διακόπης ενεργοποίησης βρίακεται στη θέση OFF (Απενεργοποίηση). Η τυχαία εκκίνηση μπορεί να προκαλέσει τραυματισμό.

ΑΝΤΙΜΕΤΩΠΙΣΗ ΠΡΟΒΛΗΜΑΤΩΝ

ΠΡΟΒΛΗΜΑ	ΠΙΘΑΝΗ ΑΙΤΙΑ	ΑΠΟΚΑΤΑΣΤΑΣΗ
Ππεριφλική εκπομπή σκόνης	γέμισε η συσκευή εξαγωγής σκόνης	αδειάστε τη συσκευή εξαγωγής σκόνης
	το κανάλι αναρρόφησης είναι φραγμένο	καθαρίστε το κανάλι αναρρόφησης
	Η σμίλη προεξέχει περισσότερο από 121 [1]	χρησιμοποιήστε πτο κοντή σμίλη ή μεγαλύτερο κάλυμμα σκόνης
Το σύστημα εξαγωγής σκόνης δεν μπορεί να συνδεθεί στο δράπανο	το σύστημα εξαγωγής σκόνης δεν έχει συναρμολογηθεί σωστά	Πατρέξτε Συναρμολόγηση και ρυθμίσεις
	ο προσαρμογέας και η υποδοχή εργαλείου λερώθηκαν με γράσα και λάδια	αφαιρέστε το λάδι και το γράσο με ένα καθαρό πανί
	η ασφάλιση έχει υποστεί ήμιά	αντικαταστήστε την ασφάλιση
	χρησιμοποιείται λάθος προσαρμογέας	επιλέξτε το σωστό προσαρμογέα, ανατρέξτε στη σελίδα 1

Καθαρισμός

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Για την αφαίρεση ρύπων και σκόνης, χρησιμοποιήστε ξηρό αέρα κάθε φορά που διαπιστώνετε συγκέντρωση σκόνης εντός και γύρω από τις θυρίδες αερισμού. Όταν εκτελείτε αυτή τη διαδικασία, να φοράτε εγκεκριμένο προστατευτικό για τα μάτια και εγκεκριμένη μάσκα για τη σκόνη.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Μη χρησιμοποιείτε ποτέ διαλύτες ή άλλες ισχυρές χημικές ουσίες για τον καθαρισμό των μη μεταλλικών τμημάτων του εργαλείου. Αυτές οι χημικές ουσίες μπορούν να υποβαθμίσουν των ποιότητα των υλικών που χρησιμοποιούνται σε αυτά τα τμήματα. Χρησιμοποιείτε ένα πανί που έχει εμποποστεί μόνο σε νερό και ήπιο σαπούνι. Μην επιτρέψετε ποτέ

την εισροή τυχόν υγρών στο εσωτερικό του εργαλείου. Μη βυθίσετε ποτέ οποιοδήποτε τμήμα του εργαλείου σε υγρό.

Προαιρετικά παρελκόμενα

ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Επειδή με το προϊόν αυτό δεν έχουν δοκιμαστεί άλλα παρελκόμενα εκτός από αυτά που διατίθενται από την DEWALT, η χρήση τυχόν τέτοιων παρελκόμενων με το εργαλείο αυτό μπορεί να είναι επικίνδυνη. Για να ελατώσετε τον κίνδυνο τραιματισμού, πρέπει να χρησιμποιοιείτε μόνο παρελκόμενα που συνιστώνται από την DEWALT.

Για περισσότερες πληροφορίες σχετικά με τα κατάλληλα παρελκόμενα, συμβουλευτείτε τον αντιπρόσωπο με τον οποίο συνεργάζεστε.

Για την προστασία του περιβάλλοντος

Ξεχωριστή συλλογή. Αυτό το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα συνήθη οικιακά απορρίμματα.

Εάν διαπιστώσετε κάποια μέρα όπο προϊόν σας της DEWALT χρειάζεται αντικατάσταση, ή εάν δεν το χρειάζεστε πια, μην το απορρίψετε μαζί με τα οικιακά απορρίμματα. Τοποθετήστε αυτό το προϊόν σε ειδικό κάδο για ξεχωριστή συλλογή.

ξεχωριστή συλλογή χρησιμοποιημένων προϊόντων και συσκευασιών επιτρέπει την ανακκλωση και επαναχρησιμοποίηση των υλικών. έναπαχρησιμοποίηση των ανακυκλωμένων υλικών βοηθά στην αποφυγή της μόλυνσης του περιβάλλοντος και ελαπτώνει τη ζήτηση πρώτων υλών.

III totpikoї kavovismoї μπορεί να προβλέπουν την ξεχωριστή συλλογή ηλεκτρικών προϊόντων από τα νοικοκυριά σε δημοτικά κέντρα συλλογής απορριμμάτων ή από τον αντιπρόσωπο όταν αγοράζετε ένα νέο προϊόν.

II DEWALT διαθέτει εγκατάσταση για τη συλλογή και ανακίκλωση των προϊόντων DEWALT όταν φτάσουν στο τέλος του ωφέλιμου χρόνου ζωής τους. Για να εκμεταλλευτείτε αυτή την υπηρεσία, παρακαλοίμε επιστρέψτε το προϊόν σας σε

οποιονδήποτε εξουσιοδοτημένο αντιπρόσωπο σέρβις, ο οποίος θα το συλλέξει εκ μέρους μας.

πτορείτε να βρείτε τη διεθυνση του πλησιέστερου εξουσιοδοτημένου αντιπροσώπου σέρβις μέσω επικοινωνίας με το τοπικό γραφείο της DEWALT, στη διεθυνση που αναφέρεται στο παρόν εγχειρίδιο. Εναλλακτικά, μια λίστα με τους εξουσιοδοτημένους αντιπροσώπους σέρβις της DEWALT καθώς και πλήρη στοιχεία και πρόσωπα επικοινωνίας με την υπηρεσία εξυπηρέτησης μετά την πώληση που διαθέτουμε, υπάρχουν στο διαδίκτυο στη διεθυνση www.2helpU.com.

ΕΓΓΥΗΣΗ

DEWALT έχει εμπιστοσύνη στην ποιότητα των προϊόντων της και προσφέρει μια εξαιρετική εγγύηση για επαγγελματίες χρήστες του προϊόντος. Η παρούσα δήλωση εγγύησης είναι επιπτλέον των συμβατικών δικαιωμάτων σας ως επαγγελματία χρήστη ή των απορρεόντων από τη νομοθεσία δικαιωμάτων σας ως ιδιώτη, μη επαγγελματία χρήστη και δεν τα παραβλάπτει με κανέναν τρόπο. Η εγγύηση ισχύει εντός της επικράτειας των χωρών μελών της Ευρωπαϊκής Ένωσης και της Ευρωπαϊκής Ζώνης Ελεύθερων Συναλλαγών.

• 30 HMEPΩN EΓΓΥΗΣΗ ΙΚΑΝΟΠΟΙΗΤΙΚΗΣ ΑΠΟΔΟΣΗΣ •

Αν δεν είστε πλήρως ικανοποιημένοι με την απόδοση του εργαλείου σας DEWALT, απλά επιστρέψτε το εντός 30 ημερών, πλήρες με όλα τα αρχικά του μέρη, όπως το αγοράσατε, στο σημείο αγοράς, για πλήρη επιστροφή χρημάτων ή ανταλλαγή. Το προϊόν θα πρέπει να έχει υποβληθεί σε εύλογη φθορά λόγω συνήθους χρήσης και πρέπει να παρουσιαστεί απόδειξη αγοράς.

• ENOΣ ΕΤΟΥΣ ΣΥΜΒΟΛΑΙΟ ΔΩΡΕΑΝ ΣΕΡΒΙΣ •

Αν χρειάζεστε συντήρηση ή σέρβις του εργαλείου σας DEWALT εντός 12 μηνών από την αγορά του, δικαιούστε ένα σέρβις χωρίς χρέωση. Αυτό θα λάβει χώρα χωρίς χρέωση σε εξουσιοδοτημένο αντιπρόσωπο επισκευών της DEWALT. Θα πρέπει να παρουσιαστεί απόδειξη αγοράς. Περιλαμβάνει εργασία. Δεν περιλαμβάνει αξεσουάρ και ανταλλακτικά εκτός αν η βλάβη τους εμπίπτει στην εγγύηση.

• ΕΝΟΣ ΕΤΟΥΣ ΠΛΗΡΗΣ ΕΓΓΥΗΣΗ •

Αν εντός 12 μηνών από την ημερομηνία αγοράς η συσκευή σας DEWALT καταστεί ελαττωματική λόγω ελαττώματος στα υλικά ή την εργασία, η DEWALT εγγυάται ότι θα αντικαταστήσει όλα τε αλαττωματικά εξαρτήματα χωρίς χρέωση ή – κατ' επιλογή μας – θα αντικαταστήσει τη μονάδα χωρίς χρέωση εφόσον:

• Το προϊόν δεν έχει τύχει κακής μεταχείρισης

• Το προϊόν έχει υποβληθεί σε εύλογη φθορά λόγω συνήθους χρήσης
- Δεν έχουν επιχειρηθεί επισκευές από μη εξουσιοδοτημένα άτομα
- Έχει παρουσιαστεί απόδειξη αγοράς
- Το προϊόν επιστρέφεται πλήρες με όλα τα αρχικά μέρη του

Αν επιθυμείτε να υποβάλετε μία αξίωση επί της εγγύησης, απευθυνθείτε στον πωλητή σας ή ελέγξτε τη θέση του πλησιέστερου εξουσιοδοτημένου αντιπροσώπου επισκευών της DEWALT στον κατάλογο της DEWALT ή απευθυνθείτε στο τοπτικό σας γραφείο της DEWALT στη διεύθυνση που αναφέρεται στο παρόν εγχειρίδιο. Πίστα των εξουσιοδοτημένων αντιπροσώπων επισκευών της DEWALT και πλήρη στοιχεία για την υποστήριξή μας μετά την πώληση διατίθενται στο Διαδίκτυο στη διεύθυνση: www.2helpU.com.
