ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ YT-73470 Yato

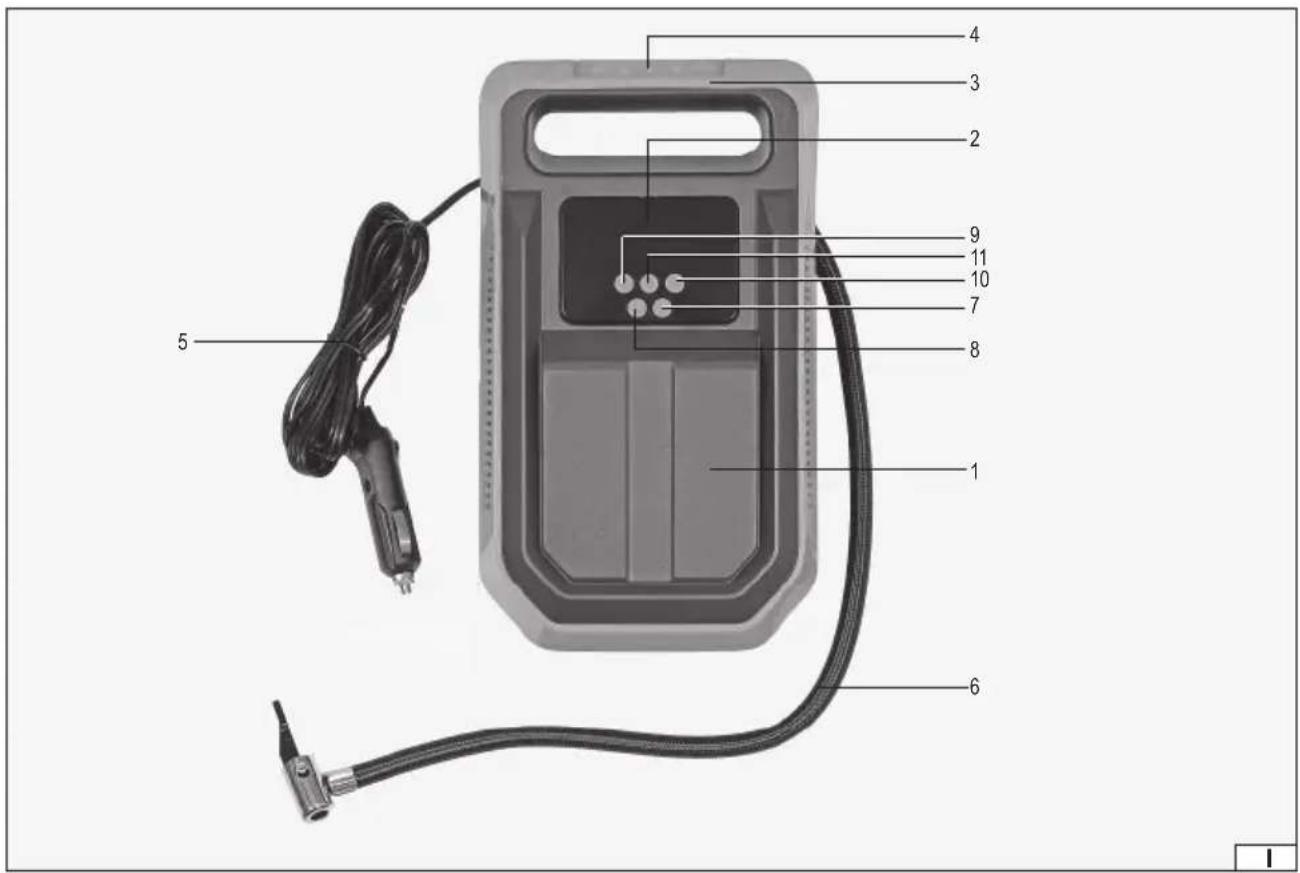

5. καλώδιο τροφοδοσίας

6. ελαστικός σωλήνας

7. διακόπτης λειτουργίας

9. αύξηση της ρύθμισης

10. μείωση της ρύθμισης

ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΪΟΝΤΟΣ Ο αεροσυμπιεστής αυτοκινήτου είναι ένα εργαλείο που σας επιτρέπει να αντλείτε ελαστικά και άλλα αντικείμενα όπως μπάλες και στρώματα με πεπιεσμένο αέρα. Η τροφοδοσία από την ηλεκτρική εγκατάσταση του αυτοκινήτου αυξάνει την κινητικότητα του προϊόντος. Η κατάλληλη, αξιόπιστη αλλά και ασφαλής λειτουργία της συσκευής εξαρτάται από την κατάλληλη χρήση της, γι’ αυτό: Πριν αρχίσετε να χρησιμοποιείτε τη συσκευή, πρέπει να διαβάσετε όλες τις οδηγίες χρήσης και να τις φυλάξετε. Ο προμηθευτής δεν ευθύνεται για ζημιές που προκύπτουν από τη μη συμμόρφωση με τους κανονισμούς ασφαλείας και τις συστάσεις του παρόντος εγχειριδίου.

Το προϊόν παραδίδεται με έναν εύκαμπτο σωλήνα που παρέχει πεπιεσμένο αέρα στο αντικείμενο που αντλείται και με προσαρμογείς που επιτρέπουν το φούσκωμα προϊόντων εκτός των ελαστικών οχημάτων. ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ Παράμετρος Μονάδα μέτρησης Τιμή Κωδικός καταλόγου YT-73470 Ονομαστική τάση [V d.c.] 12 Ονομαστική ισχύς [W] 120 Μέγιστη πίεση [MPa / bar] 1 / 10 Απόδοση [l/min] 25 Μήκος σωλήνα [m] 0,6 Μήκος καλωδίου τροφοδοσίας [m] 3,0 Βάρος [kg] 1,7 ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΠΡΟΣΟΧΗ! Διαβάστε όλες τις παρακάτω οδηγίες. Η μη τήρηση τους μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή τραυματισμό. ΤΗΡΕΙΤΕ ΤΙΣ ΠΑΡΑΚΑΤΩ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ Δε επιτρέπεται να χρησιμοποιήσετε τη συσκευή στο περιβάλλον με αυξημένο κίνδυνο έκρηξης όπου υπάρχουν εύφλεκτα υγρά, αέρια ή ατμοί. Μην τοποθετείτε τη συσκευή δίπλα στις πηγές θερμότητας ή φωτιάς. Πρέπει να συνδέσετε τη συσκευή μόνο στο ηλεκτρικό δίκτυο της τάσης και της συχνότητας που αναφέρονται στην ονομαστική

Το φις του καλωδίου ηλεκτρικής τροφοδοσίας πρέπει να ταιριάξει στην υποδοχή του ηλεκτρικού δικτύου. Δεν επιτρέπεται να τροποποιήσετε το φις. Δε επιτρέπεται να χρησιμοποιείτε κανένα προσαρμογέα με σκοπό να προσαρμόσετε το φις στην πρίζα. Το μην τροποποιημένο φις που ταιριάζει στην πρίζα μειώνει τον κίνδυνο ηλεκτροπληξίας. Αφού ολοκληρώσετε τη χρήση πρέπει να αποσυνδέσετε το φις του καλωδίου τροφοδοσίας από την πρίζα ηλεκτρικού δικτύου. Η συσκευή προορίζεται μόνο για εσωτερική χρήση. Δεν επιτρέπεται να εκθέτετε τη συσκευή στην επαφή με τις βροχοπτώσεις ή υγρασία. Το νερό και η υγρασία που διαπερνάνε μέσα στη συσκευή αυξάνουν τον κίνδυνο ηλεκτροπληξίας. Μην βυθίζετε τη συσκευή σε νερό ή άλλο υγρό. Μην φράζετε τα ανοίγματα εξαερισμού και να τα κρατάτε καθαρά. Τα μπλοκαρισμένα ή/και φραγμένα ανοίγματα εξαερισμού μπορεί να προκαλέσουν υπερθέρμανση της συσκευής. Αυτό μπορεί να προκαλέσει ζημιά στη συσκευή και να οδηγήσει σε πυρκαγιά και/ή ηλεκτροπληξία. Μην υπερφορτώνετε το καλώδιο ηλεκτρικής τροφοδοσίας. Μην χρησιμοποιείτε το καλώδιο για μεταφορά, σύνδεση και αποσύνδεση του φις από την πρίζα. Αποφεύγετε επαφή του καλωδίου ηλεκτρικής τροφοδοσίας με θερμότητα, λάδια, αιχμηρές άκρες και κινούμενα μέρη. Βλάβη του καλωδίου ηλεκτρικής τροφοδοσίας αυξάνει το κίνδυνο ηλεκτροπληξίας. Σε περίπτωση βλάβης του καλωδίου ηλεκτρικής τροφοδοσίας (π.χ. κοπή, τήξη μόνωσης), άμεσα πρέπει να αποσυνδέσετε το φις από την πρίζα και στη συνέχεια να παραδώσετε το προϊόν στο εξουσιοδοτημένο συνεργείο επισκευών. Απαγορεύεται να χειρίζεστε το προϊόν με χαλασμένο καλώδιο τροφοδοσίας. Απαγορεύεται να επισκευάσετε το καλώδιο τροφοδοσίας, πρέπει να αντικαταστήσετε το καλώδιο με ένα καινούργιο στο εξουσιοδοτημένο σέρβις. Σε περίπτωση που χρησιμοποιείτε καλώδια προέκτασης, πρέπει να χρησιμοποιείτε καλώδια προέκτασης με τις παραμέτρους τροφοδοσίας που αναφέρονται στην ονομαστική πινακίδα της συσκευής. Σε περίπτωση που παρατηρήσετε τη βλάβη οποιουδήποτε εξαρτήματος απαγορεύεται η συνεχής χρήση της. Σε αυτή την περίπτωση, η συσκευή θα πρέπει να παραδοθεί σε εξουσιοδοτημένο σέρβις ή το τμήμα της θα πρέπει να αντικαταστήσετε μόνοι38

ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ σας εάν το εγχειρίδιο χρήσης επιτρέπει τέτοιες διορθωτικές ενέργειες. Πριν να αρχίσετε οποιεσδήποτε ενέργειες σχετικά με την αντικατάσταση των μερών, τον καθαρισμό ή τη ρύθμιση πρέπει να απενεργοποιήσετε τη συσκευή και να αποσυνδέσετε το φις του καλωδίου ηλεκτρικής τροφοδοσίας από την πρίζα. Πριν να αντικαταστήσετε τα αξεσουάρ πρέπει να απενεργοποιήσετε τη συσκευή και να αποσυνδέσετε το καλώδιο ηλεκτρικής τροφοδοσίας από την πρίζα. Η συσκευή μπορεί να χρησιμοποιείται από παιδιά της ηλικίας κάτω από 8 ετών και από άτομα με μειωμένες σωματικές και πνευματικές ικανότητες και άτομα χωρίς εμπειρία και γνώση της συσκευής, εάν παρέχεται επίβλεψη ή οδηγίες σχετικά με τη χρήση

συσκευής με ασφαλή τρόπο, έτσι ώστε να είναι κατανοητοί οι κίνδυνοι που σχετίζονται με αυτήν. Τα παιδιά δεν επιτρέπεται να παίζουν με τη συσκευή. Τα παιδιά χωρίς εποπτεία δεν επιτρέπεται να καθαρίζουν ή να συντηρήσουν τη συσκευή. Προειδοποίηση! Ποτέ μην υπερβαίνετε τη μέγιστη πίεση των αντλούμενων προϊόντων. Εάν ξεπεραστεί η μέγιστη πίεση, το προϊόν που αντλείται μπορεί να σπάσει, γεγονός που μπορεί να προκαλέσει σοβαρό τραυματισμό. Εάν η μέγιστη πίεση δεν αναφέρεται στο προϊόν (π.χ. στρώμα), να ελέγχεται τη σκληρότητα του αντλούμενου προϊόντος πιέζοντάς το με το χέρι σας. Ποτέ μην αφήνετε το προϊόν χωρίς επίβλεψη κατά τη διάρκεια της άντλησης. Ο αεροσυμπιεστής έχει σχεδιαστεί για χρήση για μικρά χρονικά διαστήματα (το πολύ 10 λεπτά). Η λειτουργία του αεροσυμπιεστή για μεγάλο χρονικό διάστημα θα προκαλέσει υπερθέρμανση και βλάβη της συσκευής. Η μειωμένη απόδοση ή η υπερθέρμανση γύρω από τη σύνδεση του σωλήνα με το περίβλημα σημαίνει ότι η συσκευή έχει λειτουργήσει για πάρα πολύ καιρό και υπερθερμαίνεται. Όταν συμβεί αυτό, απενεργοποιήστε αμέσως τη συσκευή και αφήστε την να κρυώσει για τουλάχιστον 30 λεπτά πριν την επανεκκινήσετε. ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ Εάν το προϊόν άντλησης είναι εξοπλισμένο με μια βαλβίδα όπως στα ελαστικά αυτοκινήτων, δεν είναι απαραίτητο να τοποθετήσετε κανέναν προσαρμογέα. Εάν η βαλβίδα είναι διαφορετικού τύπου, θα πρέπει να εγκατασταθεί ένας από τους παρεχόμενους προσαρμογείς. Ο εύκαμπτος σωλήνας είναι εξοπλισμένος με μια σφιγμένη σύνδεση, ο μοχλός σύνδεσης θα πρέπει να ευθυγραμμίζεται με τη σύνδεση και στη συνέχεια να τοποθετείται στη βαλβίδα ή τον προσαρμογέα και να περιστρέφεται ο μοχλός σύνδεσης ώστε να ευθυγραμμίζεται κάθετα με τη σύνδεση (II). Αυτό θα συσφίξει τη σύνδεση στη βαλβίδα ή στον προσαρμογέα. Τοποθετήστε τον αεροσυμπιεστή σε μια επίπεδη, σκληρή και επίπεδη επιφάνεια. Μην κρατάτε τον αεροσυμπιεστή στα χέρια σας κατά τη διάρκεια της λειτουργίας. Συνδέστε τον αεροσυμπιεστή στην παροχή ρεύματος εισάγοντάς τον στην υποδοχή της ηλεκτρικής εγκατάστασης του αυτοκινήτου. Πατήστε τον διακόπτη, η οθόνη θα ξεκινήσει. Επιλέξτε τη μονάδα πίεσης χρησιμοποιώντας το κουμπί με το γράμμα «R». Διατίθενται οι ακόλουθες μονάδες πίεσης: bar, psi (λίβρα ανά τετραγωνική ίντσα) και kg/cm

. Πατώντας αυτό το κουμπί ξανά θα αλλάξει η μονάδα, το σύμβολο της επιλεγμένης μονάδας θα εμφανιστεί στην οθόνη. Με τα κουμπιά με τις ενδείξεις «+» και «-» ορίστε την πίεση-στόχο, όταν επιτευχθεί αυτή η πίεση, η διαδικασία άντλησης θα τερματιστεί αυτόματα. Το κουμπί «+» αυξάνει τη ρύθμιση και το κουμπί «-» τη μειώνει. Η ένδειξη της επιλεγμένης ρύθμισης θα αναβοσβήνει τρεις φορές στην οθόνη και στη συνέχεια η οθόνη θα εμφανίσει 0. Συνδέστε το άκρο του εύκαμπτου σωλήνα στη βαλβίδα του προϊόντος που πρόκειται να φουσκώσει και πατήστε τον διακόπτη για να ξεκινήσετε την άντληση. Η άντληση θα σταματήσει αυτόματα όταν επιτευχθεί η προκαθορισμένη πίεση. Η άντληση μπορεί επίσης να σταματήσει χειροκίνητα ανά πάσα στιγμή με το πάτημα του διακόπτη. Μετά την ολοκλήρωση της άντλησης, απενεργοποιήστε τον αεροσυμπιεστή με τον διακόπτη, αποσυνδέστε τον αεροσυμπιεστή από την παροχή ρεύματος και, στη συνέχεια, από το αντλούμενο προϊόν. Στη συνέχεια προχωρήστε στη συντήρηση. Αντικατάσταση ασφάλειας βύσματος Εάν το βύσμα του καλωδίου τροφοδοσίας είναι εξοπλισμένο με δακτύλιο (III), αυτό σημαίνει ότι υπάρχει μια ασφάλεια με παραμέτρους 10A/250V στο εσωτερικό της. Ο δακτύλιος πρέπει να ξεβιδωθεί και η ασφάλεια να αντικατασταθεί με νέα κάθε φορά που ο αεροσυμπιεστής δεν ενεργοποιείται όταν ο διακόπτης είναι γυρισμένος στη θέση ενεργοποίησης. Χειρισμός λάμπας Ο αεροσυμπιεστής είναι εξοπλισμένος με τη λάμπα, η οποία ενεργοποιείται με ξεχωριστό διακόπτη. Δεδομένου ότι το προϊόν δεν είναι εξοπλισμένο με μπαταρία, η χρήση της λάμπας είναι δυνατή μόνο μετά τη σύνδεση του αεροσυμπιεστή στην παροχή ρεύματος. Τα διαδοχικά πατήματα του διακόπτη ενεργοποιούν διαδοχικές λειτουργίες φωτισμού: συνεχές, σήμα SOS με χρήση του κώδικα Μορς, παλλόμενο, σβήσιμο της λάμπας. ΣΥΝΤΗΡΗΣΗ, ΜΕΤΑΦΟΡΑ ΚΑΙ ΦΥΛΑΞΗ Το προϊόν δεν απαιτεί ειδικές επεξεργασίες συντήρησης. Μετά την ολοκλήρωση της εργασίας, καθαρίστε το περίβλημα του προϊόντος με ένα ελαφρώς υγρό πανί και στη συνέχεια στεγνώστε το ή αφήστε το να στεγνώσει. Ποτέ μην βυθίζετε το προϊόν σε39

ΑΡΧΙΚΕΣ ΟΔΗΓΙΕΣ νερό ή οποιοδήποτε άλλο υγρό. Μην χρησιμοποιείτε οινόπνευμα, οξύ, καυστικά ή λειαντικά μέσα για να καθαρίσετε το προϊόν. Να μεταφέρετε πάντα το προϊόν πιάνοντας τη λαβή ή, αν λείπει, από το περίβλημα. Ποτέ μην μεταφέρετε το προϊόν πιάνοντας τον εύκαμπτο σωλήνα ή/και το καλώδιο ρεύματος. Να μεταφέρετε πάντα το προϊόν αποσυνδεδεμένο από την παροχή ρεύματος, να αποσυνδέετε το βύσμα ή τους ακροδέκτες από την πηγή ρεύματος. Συνιστάται η αποθήκευση και η μεταφορά του προϊόντος στις συσκευασίες που παραδίδονται με το προϊόν ή σε άλλες συσκευασίες που προστατεύουν από την υγρασία και τη σκόνη. Η θερμοκρασία στο χώρο αποθήκευσης πρέπει να κυμαίνεται από 0 - 40 °C και η σχετική υγρασία RH < 85%, χωρίς συμπύκνωση υδρατμών.40 ОРИГИНАЛНО РЪКОВОДСТВО
