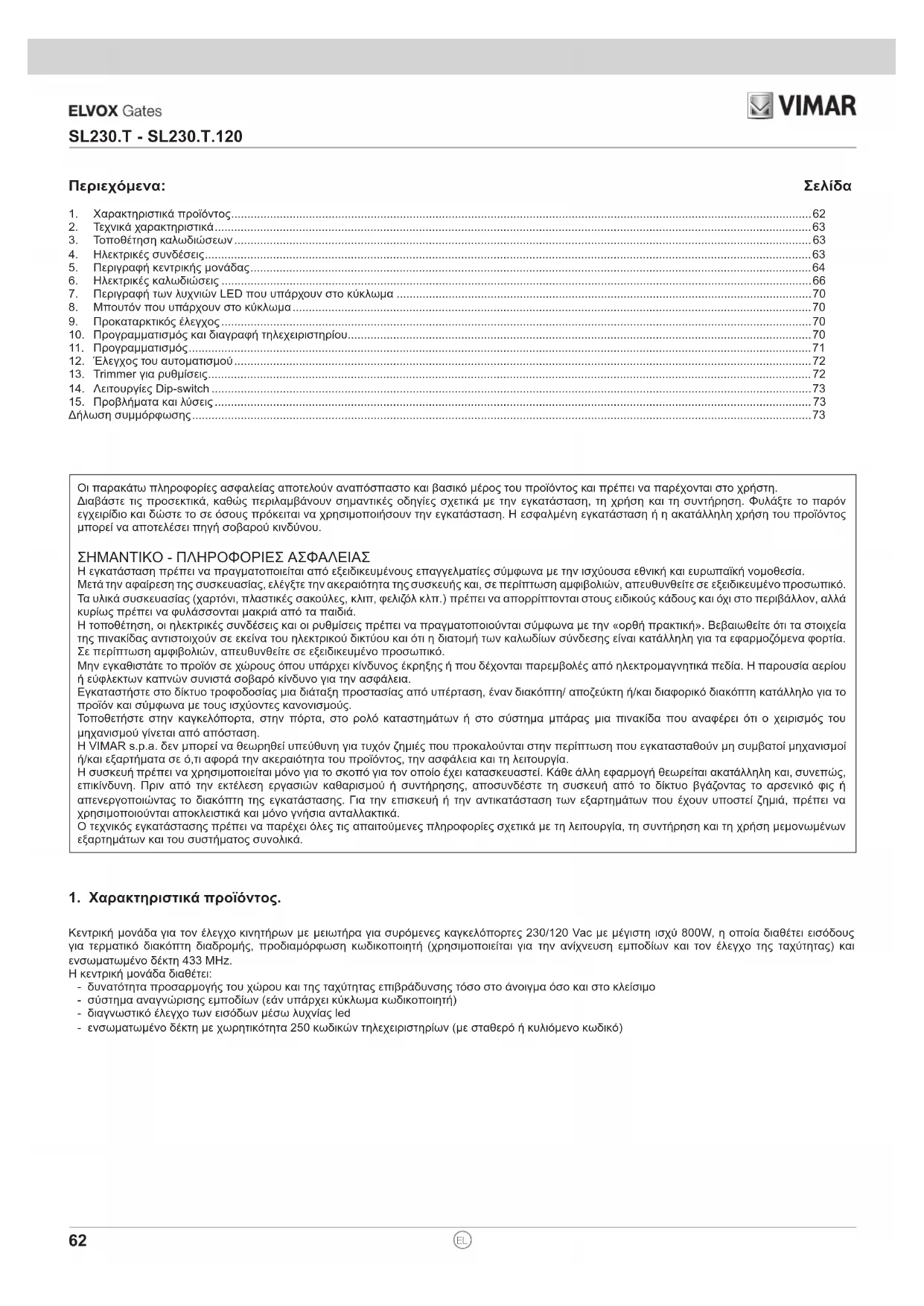

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ELVOX EK03.EXP Vimar

Manuale per il collegamento e l'uso - Connection and operating manual Manuel de raccordement et d'utilisation - Anschluss- und Bedienungsanleitung Manual de instrucciones para la conexión y el uso - Εγχειρίδιο σύνδεσης και χρήσης

Πλακέτα διακόπτη DIP 230/120 Vac για συρόμενες καγκελόπορτες

Indice:

Pagina

1. Характнристика проїόντος....62
2. Τεχνικά χαρακτηριστικά....63
3. Τοποθέτηση καλωδιώσεων 63
4. Ηλεκτρικές συνδέσεις....63
5. Περιγραφή κεντρικής μονάδας....64
6. Ηλεκτρικές καλωδιώσεις 66
7. Περιγραφή των λυχνιών LED που υπάρχουν στο κύκλωμα ....70
8. Μπουτόν που υπάρχουν στο κύκλωμα....70
9. Προκαταρκτικός έλεγχος....70
10. Προγραμματισμός και διαγραφή τηλεχειριστηρίου....70
11. Προγραμματισμός....71
12. Έλεγχος του αυτοματισμού....72
13. Trimmer για ρυθμίσεις....72
14. Λειτουργίες Dip-switch....73
15. Προβλήματα και λύσεις....73
    Δήλωση συμμόρφωσης....73

Οι παρακάτω πληροφορίες ασφαλείας αποτελούν αναπόσπαστο και βασικό μέρος του προϊόντος και πρέπει να παρέχονται στο χρήστη.

Διαβάστε τις προσεκτικά, καθώς περιλαμβάνουν σημαντικές οδηγίες σχετικά με την εγκατάσταση, τη χρήση και τη συντήρηση. Φυλάξτε το παρόν εγχειρίδιο και δώστε το σε όσους πρόκειται να χρησιμοποιήσουν την εγκατάσταση. Η εσφαλμένη εγκατάσταση ή η ακατάλληλη χρήση του προϊόντος μπορεί να αποτελέσει πηγή σοβαρού κινδύνου.

ΣΗΜΑΝΤΙΚΟ - ΠΛΗΡΟΦΟΡΙΕΣ ΑΣΦΑΛΕΙΑΣ

Η εγκατάσταση πρέπει να πραγματοποιείται από εξειδικευμένους επαγγελματίες σύμφωνα με την ισχύουσα εθνική και ευρωπαϊκή νομοθεσία.

Μετά την αφαίρεση της συσκευασίας, ελέγξτε την ακεραιότητα της συσκευής και, σε περίπτωση αμφιβολιών, απευθυνθείτε σε εξειδικευμένο προσωπικό. Τα υλικά συσκευασίας (χαρτόνι, πλαστικές σακούλες, κλιπ, φελιζόλ κλπ.) πρέπει να απορρίπτονται στους ειδικούς κάδους και όχι στο περιβάλλον, αλλά κυρίως πρέπει να φυλάσσονται μακριά από τα παιδιά.

Η τοποθέτηση, οι ηλεκτρικές συνδέσεις και οι ρυθμίσεις πρέπει να πραγματοποιούνται σύμφωνα με την «ορθή πρακτική». Βεβαιωθείτε ότι τα στοιχεία της πινακίδας αντιστοιχούν σε εκείνα του ηλεκτρικού δικτύου και ότι η διατομή των καλωδίων σύνδεσης είναι κατάλληλη για τα εφαρμοζόμενα φορτία. Σε περίπτωση αμφιβολιών, απευθυνθείτε σε εξειδικευμένο προσωπικό.

Μην εγκαθιστάτε το προϊόν σε χώρους όπου υπάρχει κίνδυνος έκρηξης ή που δέχονται παρεμβολές από ηλεκτρομαγνητικά πεδία. Η παρουσία αερίου ή εύφλεκτων καπνών συνιστά σοβαρό κίνδυνο για την ασφάλεια.

Εγκαταστήστε στο δίκτυο τροφοδοσίας μια διάταξη προστασίας από υπέρταση, έναν διακόπτη/ αποζεύκτη ή/και διαφορικό διακόπτη κατάλληλο για το προϊόν και σύμφωνα με τους ισχύοντες κανονισμούς.

Τοποθετήστε στην καγκελόπορτα, στην πόρτα, στο ρολό καταστημάτων ή στο σύστημα μπάρας μια πινακίδα που αναφέρει ότι ο χειρισμός του μηχανισμού γίνεται από απόσταση.

Η VIMAR s.p.a. δεν μπορεί να θεωρηθεί υπεύθυνη για τυχόν ζημιές που προκαλούνται στην περίπτωση που εγκατασταθούν μη συμβατοί μηχανισμοί ή/και εξαρτήματα σε ό,τι αφορά την ακεραιότητα του προϊόντος, την ασφάλεια και τη λειτουργία.

Η συσκευή πρέπει να χρησιμοποιείται μόνο για το σκοπό για τον οποίο έχει κατασκευαστεί. Κάθε άλλη εφαρμογή θεωρείται ακατάλληλη και, συνεπώς, επικίνδυνη. Πριν από την εκτέλεση εργασιών καθαρισμού ή συντήρησης, αποσυνδέστε τη συσκευή από το δίκτυο βγάζοντας το αρσενικό φις ή απενεργοποιώντας το διακόπτη της εγκατάστασης. Για την επισκευή ή την αντικατάσταση των εξαρτημάτων που έχουν υποστεί ζημιά, πρέπει να χρησιμοποιούνται αποκλειστικά και μόνο γνήσια ανταλλακτικά.

Ο τεχνικός εγκατάστασης πρέπει να παρέχει όλες τις απαιτούμενες πληροφορίες σχετικά με τη λειτουργία, τη συντήρηση και τη χρήση μεμονωμένων εξαρτημάτων και του συστήματος συνολικά.

1. Характηριστικά προϊόντος.

Κεντρική μονάδα για τον έλεγχο κινητήρων με μειωτήρα για συρόμενες καγκελόπορτες 230/120 Vac με μέγιστη ισχύ 800W, η οποία διαθέτει εισόδους για τερματικό διακόπτη διαδρομής, προδιαμόρφωση κωδικοποιητή (χρησιμοποιείται για την ανίχνευση εμποδίων και τον έλεγχο της ταχύτητας) και ενσωματωμένο δέκτη 433 MHz.

Η κεντρική μονάδα διαθέτει:

• δυνατότητα προσαρμογής του χώρου και της ταχύτητας επιβράδυνσης τόσο στο άνοιγμα όσο και στο κλείσιμο
• σύστημα αναγνώρισης εμποδίων (εάν υπάρχει κύκλωμα κωδικοποιητή)
• διαγνωστικό έλεγχο των εισόδων μέσω λυχνίας led
• ενσωματωμένο δέκτη με χωρητικότητα 250 κωδικών τηλεχειριστηρίων (με σταθερό ή κυλιόμενο κωδικό)

2. Τεχνικά χαρακτηριστικά.

Πίνακας ελέγχου SL230.T / SL230.T.120
Τροφοδοσία 230 Vac 50 Hz - 120 Vac 50/60 Hz
Τύπος χρήσης Κατοικίες και πολυκατοικίες
Συχνότητα χρήσης 30%
Θερμοκρασία λειτουργίας -10°C / +55°C
Τροφοδοσία εξαρτημάτων 24 Vdc - 300 mA to μέγ.
Έξοδος φλας 230/120 Vac - 25 W to μέγ.
Έξοδος λυχνίας ανοικτής καγκελόπορτας 24 Vdc 2W to μέγ.
Ασφάλεια προστασίας γραμμής 230Vac Ασφάλεια ταχείας τήξης F5 A
Ασφάλεια προστασίας γραμμής 120Vac Ασφάλεια ταχείας τήξης F6,3 A

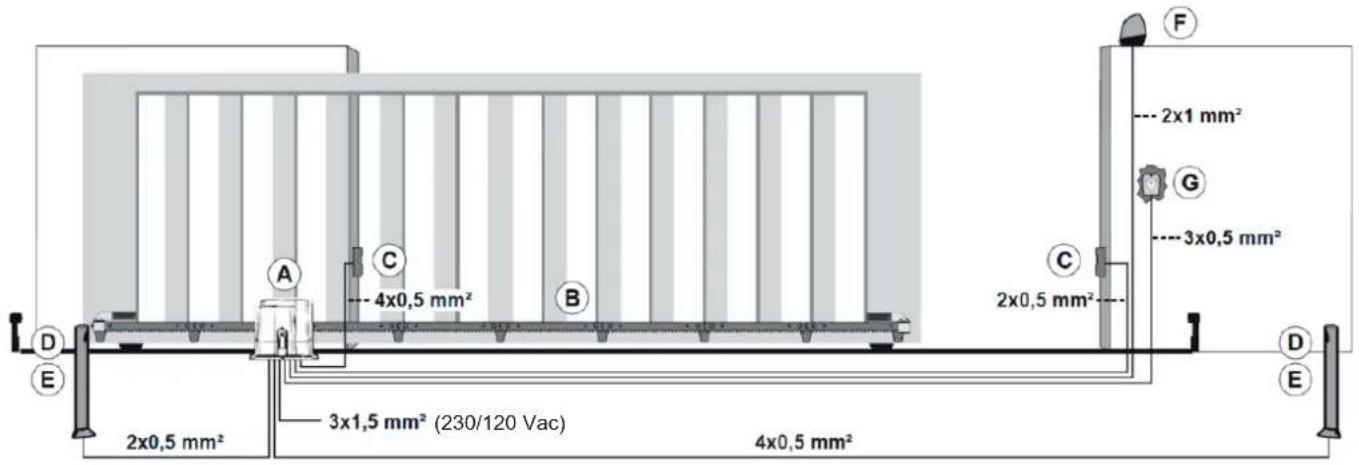

3. Τοποθέτηση καλωδιώσεων.

2x0,5 mm² 3x1,5 mm² (230/120 Vac) 4x0,5 mm² 4x0,5 mm² 3x0,5 mm² 2x0,5 mm² 3x0,5 mm² 2x1 mm² 2x0,5 mm² C A B C D E F G D E

Λεζάντα:

Α - Συρόμενος εκκινητής
Β - Κρεμαγιέρα
C - Εξωτερικό φωτοκύπαρο
D - Εσωτερικό φωτοκύτταρο
Ε - Κολόνα φωτοκυπτάρου
F - Φλας
G - Επιλογέας με κλειδί

4. Ηλεκτρικές συνδέσεις.

Αφαιρέστε το περίβλημα του καλωδίου τροφοδοσίας σε μήκος περίπου 20 cm. Απογυμνώστε τον αγωγό του καλωδίου γείωσης.

Σφίξτε τον ελεύθερο κρίκο που είναι βιδωμένος στην υποδοχή της σύνδεσης γείωσης στο χυτό περίβλημα του κινητήρα με μειωτήρα (βλ. Α στην εικόνα). Για να διευκολυνθεί η διαδικασία σύσφιξης, μπορείτε επίσης να αφαιρέσετε τον κρίκο από την υποδοχή φροντίζοντας να πραγματοποιήσετε ξανά σωστά την προκαλωδιωμένη σύνδεση γείωσης μεταξύ της κεντρικής μονάδας και του κινητήρα με μειωτήρα.

Απογυμνώστε τους αγωγούς φάσης και ουδέτερου και συνδέστε τους στην κεντρική μονάδα ελέγχου, όπως αναφέρεται στο εγχειρίδιο της μονάδας.

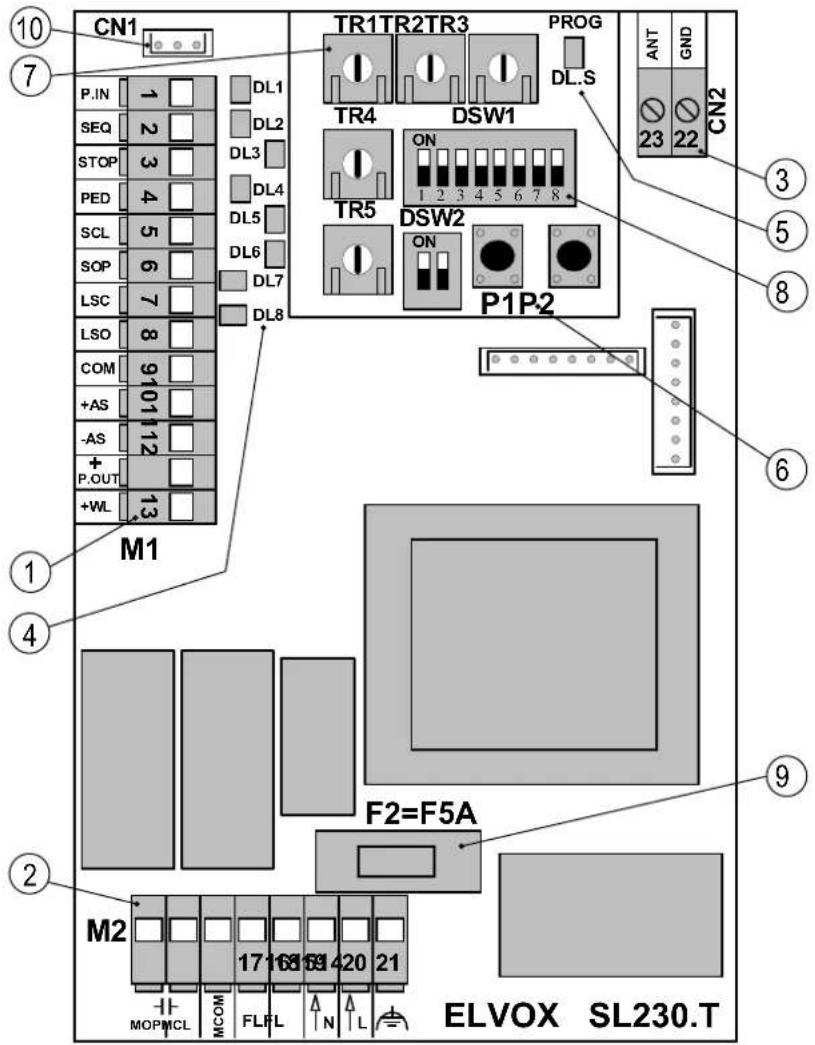

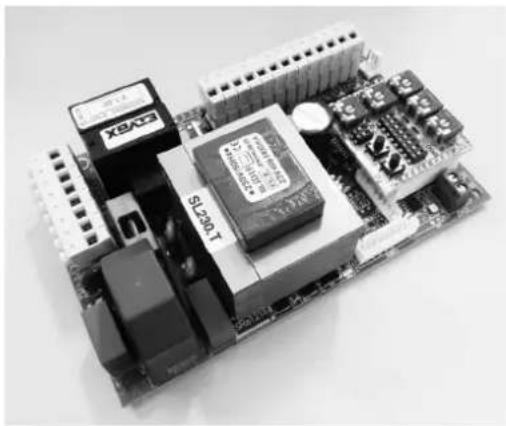

5. Περιγραφή κεντρικής μονάδας.

Κεντρική μονάδα για τον έλεγχο κινητήρων με μειωτήρα για συρόμενες καγκελόπορτες 230/120 Vacμ, η οποία διαθέτει εισόδους για ενσωματωμένο δέκτη τερματικού διακόπτη διαδρομής.

Η κεντρική μονάδα διαθέτει:

• δυνατότητα προσαρμογής του χώρου και της ταχύτητας επιβράδυνσης τόσο στο άνοιγμα όσο και στο κλείσιμο
• σύστημα αναγνώρισης εμποδίων (εάν υπάρχει κύκλωμα κωδικοποιητή)
• διαγνωστικό έλεγχο των εισόδων μέσω λυχνίας led
• ενσωματωμένο δέκτη με χωρητικότητα 250 κωδικών τηλεχειριστηρίων (με σταθερό ή κυλιόμενο κωδικό)

CN1 7 P.IN 1 DL1 SEQ 2 DL2 STOP 3 DL3 PED 4 DL4 SCL 5 DL5 SOP 6 DL6 LSC 7 DL7 LSO 8 DL8 COM 9 +AS 101 -AS 112 + P.OUT 13 +WL M1 1 4 2 M2 - MOPMCL MCOM FLFL N L TR1TR2TR3 PROG DL.S TR4 DSW1 ON TR5 DSW2 ON P1P2 ANT GND 23 22 CN2 ③ ⑤ ⑧ ⑥ F2=F5A ELVOX SL230.T

Λεζάντα:

1. Αφαιρούμενη επαφή κλέμας για τις εξόδους 24 Vdc, για τις ασφάλειες και τις εισόδους ελέγχου
2. Αφαιρούμενη επαφή κλέμας για τη γραμμή τροφοδοσίας, το φλας και τον ηλεκτρικό κινητήρα 230 Vac
3. Σταθερή επαφή κλέμας για την κεραία
4. Λυχνία led διαγνωστικού ελέγχου εισόδων
5. Λυχνία led διαγνωστικού ελέγχου των προγραμματισμών
6. Μπουτόν για τον προγραμματισμό της διαδρομής και των τηλεχειριστηρίων
7. Trimmer για τις ρυθμίσεις
8. Dip-switch για τον προγραμματισμό των λειτουργιών
9. Ασφάλεια προστασίας για την έξοδο κινητήρα, τον μετασχηματιστή και το φλας (ταχείας τήξης 230V F5A, ταχείας τήξης 120V F6,3A)
   10.Συνδετήρας κωδικοποιητή (μόνο για μοντέλα κινητήρα με κωδικοποιητή)

ΠΡΟΣΟΧΗ:

Δέστε με σφιγκτήρες τα καλώδια στον εκκινητή, ώστε να αποφευχθεί η αφαίρεσή τους και να προκληθούν επικίνδυνες καταστάσεις. Επίσης, δέστε με σφιγκτήρες τα καλώδια της κλέμας ισχύος M2 ξεχωριστά από τα καλώδια της κλέμας σήματος M1.

6. Ηλεκτρικές καλωδιώσεις.

Περιγραφή επαφών κλέμας:

Κλέμα Μ1
Αριθμός επαφής κλέμας	Ένδειξη πλακέτας Περιγραφή
1	P.IN	Είσοδος (N.C.) ασφαλειών στο άνοιγμα και στο κλείσιμο (στιγμιαίο stop)
2	SEQ	Μπουτόν (N.O.) ανοίγματος/κλεισίματος (διαδοχική λειτουργία ή έναρξη)
3 STOP Μπουτόν (N.C.) διακοπής (stop)
4 PED Μπουτόν (N.O.) ανοίγματος για διέλευση πεζών
5 SCL Είσοδος (N.C.) ασφαλειών στο κλείσιμο (εκ νέου άνοιγμα)
6	SOP	Προγραμματιζόμενη είσοδος μη ωμικού ή ωμικού ευαίσθητου άκρου (N.C.) 8K2
7	LSC	Είσοδος (N.C.) τερματικού διακόπτη διαδρομής AP (ενεργοποιείται με δεξιό έκκεντρο)
8	LSO	Είσοδος (N.C.) τερματικού διακόπτη διαδρομής ΔΞ (ενεργοποιείται με αριστερό έκκεντρο)
9 COM Κοινή επαφή εισόδων και φωτός λυχνίας (αρνητική)
10	+AS	Θετικό τροφοδοσίας εξαρτημάτων 24 Vdc
11	-AS	Αρνητικό τροφοδοσίας εξαρτημάτων 24 Vdc
12	+P.OUT	Προγραμματιζόμενη έξοδος 24 Vdc θετικής επαφής για έλεγχο ασφαλειών ή 2ου καναλιού τηλεχειριστηρίου
13	+WL	Θετικό φωτός λυχνίας 24 V, 2 W to μέγ.
Κλέμα Μ2
14	MOP	Έξοδος κατεύθυνσης ανοίγματος κινητήρα
15 MCL Έξοδος κατεύθυνσης κλεισίματος κινητήρα
16	MCOM	Κοινή έξοδος περιέλιξης κινητήρα
17	FL	Φλας 230/120 V 50 Hz 25 W to μέγ. (ΟΥΔΕΤΕΡΟ)
18	FL	Φλας 230/120 V 50 Hz 25 W to μέγ. (ΦΑΣΗ)
19	N	Είσοδος γραμμής 230/120 V 50 Hz (ΟΥΔΕΤΕΡΟ)
20	L	Είσοδος γραμμής 230/120 V 50 Hz (ΦΑΣΗ)
21		Είσοδος σύνδεσης στη γείωση
Το άθροισμα των απορροφήσεων των εαξρτημάτων 24Vdc δεν πρέπει να υπερβαίνει τα 300 mA

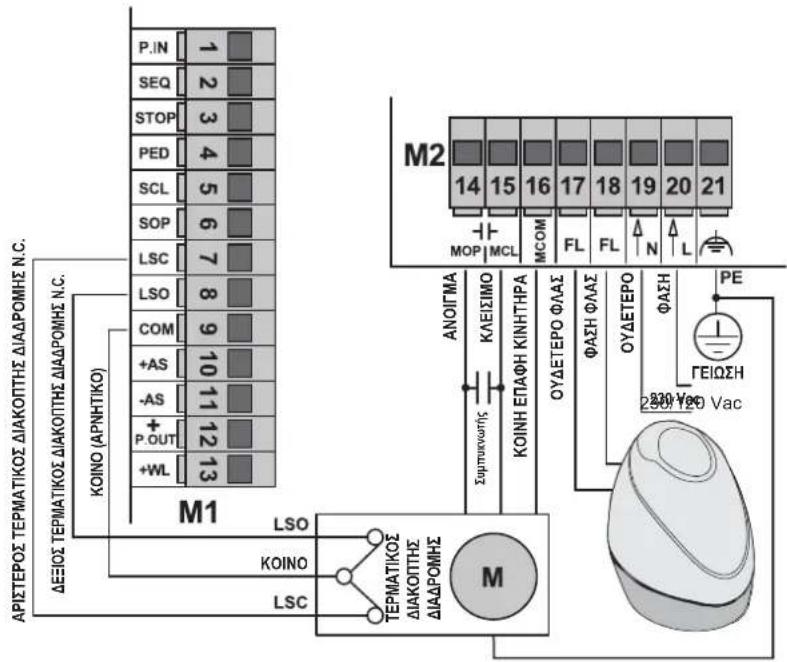

Καλωδίωση γραμμής τροφοδοσίας, φλας και ηλεκτρικών κινητήρων:

P.IN 1 SEQ 2 STOP 3 PED 4 SCL 5 SOP 6 LSC 7 LSO 8 COM 9 +AS 10 -AS 11 + P.OUT 12 +WL 13 M1 ΔΕΙΣΟΣ ΤΕΡΜΑΤΙΚΟΣ ΔΙΑΚΟΠΤΗΣ ΔΙΑΔΡΟΜΗΣ N.C. ΚΟΙΝΟ (ΑΡΝΗΤΙΚΟ) ΑΡΙΣΤΕΡΟΣ ΤΕΡΜΑΤΙΚΟΣ ΔΙΑΚΟΠΤΗΣ ΔΙΑΔΡΟΜΗΣ N.C. ΛΝΟΙΓΜΑ ΚΛΕΙΣΙΜΟ ΚΟΙΝΗ ΕΠΑΦΗ ΚΙΝΗΤΗΡΑ ΟΥΔΕΤΕΡΟ ΦΛΑΣ ΦΑΣΗ ΦΛΑΣ ΟΥΔΕΤΕΡΟ ΦΑΣΗ ΓΕΙΩΣΗ 230 V=0 Vac M ΑΝΟΙΓΜΑ ΚΛΕΙΣΙΜΟ ΚΟΙΝΗ ΕΠΑΦΗ ΚΙΝΗΤΗΡΑ ΟΥΔΕΤΕΡΟ ΦΛΑΣ ΦΑΣΗ ΦΛΑΣ ΟΥΔΕΤΕΡΟ ΦΑΣΗ PE 230 V=0 Vac

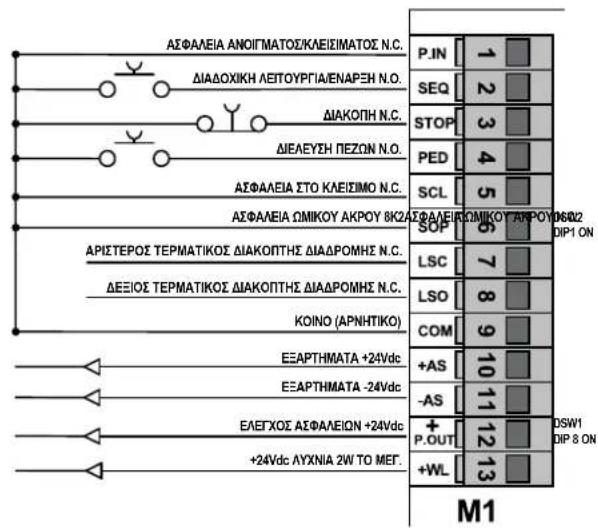

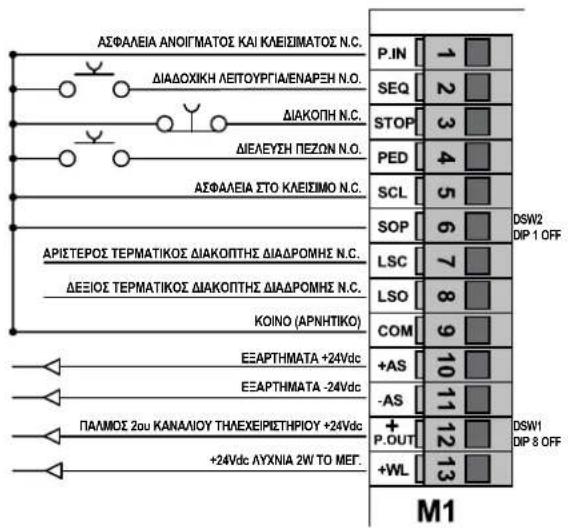

Καλωδίωση εισόδων.

Η κεντρική μονάδα διαθέτει εισόδους ασφάλειας κανονικά κλειστές και μη γεφυρωμένες (P.IN, STOP, SCL, SOP).

Προσθέστε μία γέφυρα ανάμεσα στην κοινή επαφή (COM) και την είσοδο που δεν πρόκειται να χρησιμοποιήσετε. Οι λυχνίες led DL1 DL3 DL5 DL6 πρέπει να είναι αναμμένες.

ΑΣΦΑΛΕΙΑ ΑΝΟΓΜΑΤΟΣ ΚΑΙ ΚΛΕΙΣΙΜΑΤΟΣ Ν.С. ΔΙΑΔΟΧΙΚΗ ΛΕΙΤΟΥΡΓΙΑΛΕΝΑΡΞΗ Ν.С. ΔΙΑΚΟΠΗ Ν.С. ΔΙΕΛΕΥΣΗ ΠΕΖΩΝ Ν.С. ΑΣΦΑΛΕΙΑ ΣΤΟ ΚΛΕΙΣΙΜΟ Ν.С. ΑΡΙΣΤΕΡΟΣ ΤΕΡΜΑΤΙΚΟΣ ΔΙΑΚΟΠΤΗΣ ΔΙΑΔΡΟΜΗΣ Ν.С. ΔΕΞΙΟΣ ΤΕΡΜΑΤΙΚΟΣ ΔΙΑΚΟΠΤΗΣ ΔΙΑΔΡΟΜΗΣ Ν.С. ΚΟΙΝΟ (ΑΡΝΗΤΙΚΟ) ΕΞΑΡΤΗΜΑΤΑ +24Vdc ΕΞΑΡΤΗΜΑΤΑ -24Vdc ΠΑΛΜΟΣ 2ou KANΑΛΙΟΥ ΤΗΛΕΧΕΙΡΙΣΤΗΡΙΟΥ +24Vdc +24Vdc ΑΥΧΝΙΑ 2W TO MEΓ. P.IN SEQ STOP PED SCL SOP LSC LSO COM +AS -AS + P.OUT +WL DSW2 DIP 1 OFF DSW1 DIP 8 OFF M1

ΑΙΦΑΛΕΙΑ ΑΝΟΙΓΜΑΤΟΣΙΚΛΕΙΣΙΜΑΤΟΣ Ν.С. ΔΙΑΔΟΧΙΚΗ ΛΕΙΤΟΥΡΓΙΑΛΕΝΑΡΞΗ Ν.С. ΔΙΑΚΟΠΗ Ν.С. ΔΙΕΛΕΥΣΗ ΠΕΖΩΝ Ν.С. ΑΙΦΑΛΕΙΑ ΣΤΟ ΚΛΕΙΣΙΜΟ Ν.С. ΑΙΦΑΛΕΙΑ ΩΜΙΚΟΥ ΑΚΡΟΥ 8Κ2Α ΑΡΙΣΤΕΡΟΣ ΤΕΡΜΑΤΙΚΟΣ ΔΙΑΚΟΠΤΗΣ ΔΙΑΔΡΟΜΗΣ Ν.С. ΔΕΞΙΟΣ ΤΕΡΜΑΤΙΚΟΣ ΔΙΑΚΟΠΤΗΣ ΔΙΑΔΡΟΜΗΣ Ν.С. ΚΟΙΝΟ (ΑΡΝΗΤΙΚΟ) ΕΞΑΡΤΗΜΑΤΑ +24Vdc ΕΞΑΡΤΗΜΑΤΑ -24Vdc ΕΛΕΓΧΟΣ ΑΙΦΑΛΕΙΩΝ +24Vdc +24Vdc ΑΥΧΝΙΑ 2W TO MEΓ. P.IN SEQ STOP PED SCL SOP LSC LSO COM +AS -AS + P.OUT +WL 1 2 3 4 5 6 7 8 9 10 11 12 13 1 DIP1 ON 12 DIP 8 ON DSW1

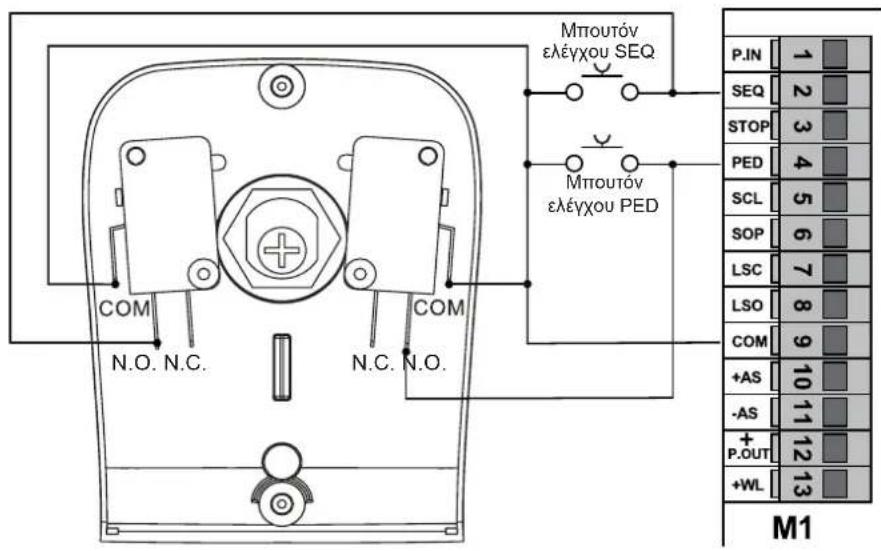

Σύνδεση μπουτόν ελέγχου και επιλογέα με κλειδί.

Οι επαφές είναι κανονικά ανοικτές. Η είσοδος SEQ (λυχνία led DL2) ελέγχει το πλήρες άνοιγμα ή κλείσιμο της καγκελόπορτας. Η είσοδος PED (λυχνία led DL4) ελέγχει το μερικό άνοιγμα ή κλείσιμο της καγκελόπορτας. Οι λυχνίες led DL2 ή DL4 και η λυχνία led DL.S ανάβουν όταν ενεργοποιηθούν ο επιλογέας ή τα μπουτόν παράλληλης σύνδεσης.

Mπτούν ελέγχου SEQ Mπτούν ελέγχου PED COM N.O. N.C. N.C. N.O. P.IN 1 SEQ 2 STOP 3 PED 4 SCL 5 SOP 6 LSC 7 LSO 8 COM 9 +AS 10 -AS 11 + P.OUT 12 +WL 13 M1

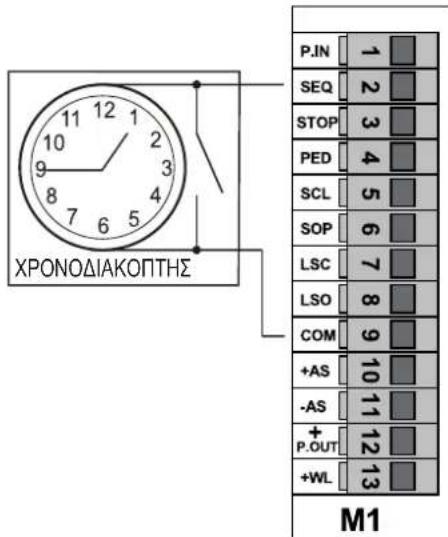

Λεζάντα χρονοδιακόπτη ή ανιχνευτή μαγνητικής επαγωγής.

Η επαφή κανονικά ανοικτή. Με το DSW1 Dip-switch 1 στη θέση ΟΝ (ενεργοποιημένο αυτόματο κλείσιμο) και το DSW1 Dip-switch 4 στη θέση ΟΝ (ενεργοποιημένη λειτουργία πολυκατοικίας), μπορείτε να συνδέσετε έναν χρονοδιακόπτη ή έναν ανιχνευτή μαγνητικής επαγωγής. Η κανονικά ανοικτή είσοδος P.SEQ, εάν κλείσει, ελέγχει το πλήρες άνοιγμα της καγκελόπορτας μέχρι η επαφή να παραμείνει κλειστή. Η καγκελόπορτα ανοίγει και παραμένει στην ανοικτή θέση. Οι εντολές SEQ, PED και τα αποθηκευμένα τηλεχειριστήρια δεν είναι ενεργά μέχρι το εκ νέου άνοιγμα της επαφής. Αυτή η είσοδος χρησιμοποιείται για άνοιγμα και διατήρηση της καγκελόπορτας στην ανοικτή θέση στις ζώνες ωραρίου με τη μεναλύτερη κίνηση. Η λυχνία led DL2 ανάβει και η λυχνία led DL.S αναβοσβήνει όταν είναι ενεργοποιημένος ο χρονοδιακόπτης ή ο ανιχνευτής μαγνητικής επαγωγής.

XPONOΔIAKOΠTHΣ P.IN 1 SEQ 2 STOP 3 PED 4 SCL 5 SOP 6 LSC 7 LSO 8 COM 9 +AS 10 -AS 11 + P.OUT 12 +WL 13 M1

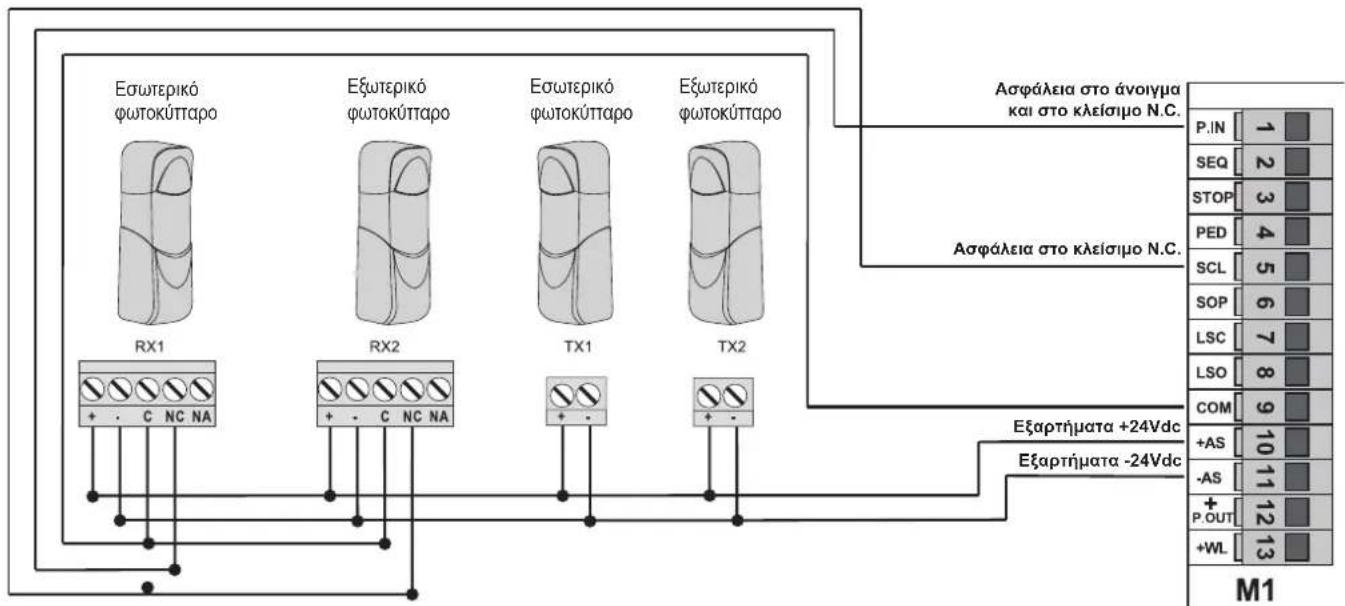

Σύνδεση φωτοκυττάρων.

Πρέπει να τηρείτε την πολικότητα για την τροφοδοσία των φωτοκυττάρων. Οι επαφές SCL και P.IN είναι κανονικά κλειστές. Η ενεργοποίηση της εισόδου SCL κατά το κλείσιμο της καγκελόπορτας αντιστρέφει την κίνηση. Εάν δεν χρησιμοποιείται, γεφυρώστε τις εισόδους COM και SCL. Με τα φωτοκύπταρα μη ενεργοποιημένα, η λυχνία led DL5 πρέπει να παραμείνει αναμμένη. Η ενεργοποίση της εισόδου P.IN, κατά το κλείσιμο της καγκελόπορτας, διακόπτει την κίνηση μέχρι τα φωτοκύπταρα να παραμείνουν ενεργοποιημένα. Όταν απενεργοποιηθούν τα φωτοκύπταρα, αντιστρέφει την κίνηση κατά το άνοιγμα της καγκελόπορτας. Η ενεργοποίηση της εισόδου P.IN, κατά το άνοιγμα της καγκελόπορτας, διακόπτει την κίνηση μέχρι τα φωτοκύπταρα να παραμείνουν ενεργοποιημένα. Κατά την απενεργοποίηση των φωτοκυττάρων, ανοίγει την καγκελόπορτα. Εάν δεν χρησιμοποιείται, γεφυρώστε τις εισόδους COM και P.IN. Με τα φωτοκύπταρα μη ενεργοποιημένα, η λυχνία led DL1 πρέπει να παραμείνει αναμμένη.

Εσωτερικό φωτοκύτταρο Εξωτερικό φωτοκύτταρο Εσωτερικό φωτοκύτταρο Εξωτερικό φωτοκύτταρο Ασφάλεια στο άνοιγμα και στο κλείσιμο Ν.С. Ασφάλεια στο κλείσιμο Ν.С. P.IN 1 SEQ 2 STOP 3 PED 4 SCL 5 SOP 6 LSC 7 LSO 8 COM 9 +AS 10 -AS 11 + P.OUT 12 +WL 13 M1

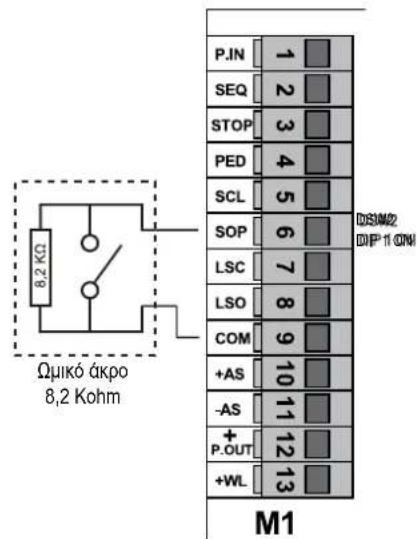

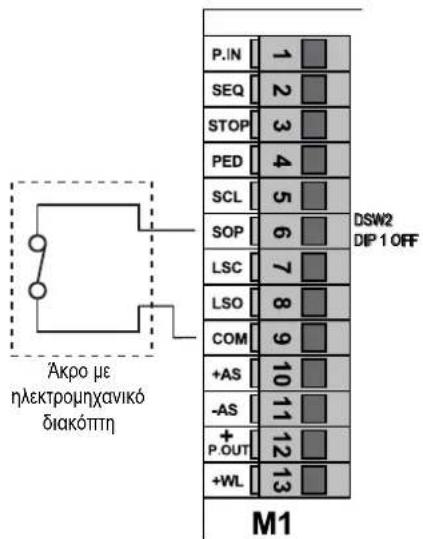

Σύνδεση ευαίσθητου άκρου ή/και εσωτερικών φωτοκυττάρων.

Με το DSW2 Dip-switch 1 στη θέση OFF, η προγραμματιζόμενη είσοδος SOP διαμορφώνεται ως κανονικά κλειστή για τη χρήση μη ωμικού ευαίσθητου άκρου Ν.С. Όταν το ευαίσθητο άκρο δεν είναι ενεργοποιημένο, η λυχνία LED DL6 πρέπει να είναι αναμμένη. Εάν δεν χρησιμοποιείται, γεφυρώστε τις εισόδους COM και SOP.

Με το DSW2 Dip-switch 1 στη θέση ΟΝ, η προγραμματιζόμενη είσοδος SOP διαμορφώνεται για τη χρήση ωμικού ευαίσθητου άκρου 8K2. Όταν το ευαίσθητο άκρο δεν είναι ενεργοποιημένο, η λυχνία LED DL6 πρέπει να είναι αναμμένη. Εάν δεν χρησιμοποιείται, μετακινήστε το DSW2 Dip-switch 1 στη θέση OFF και γεφυρώστε τις εισόδους COM και SOP.

Η ενεργοποίηση της εισόδου SOP, κατά το κλείσιμο, αντιστρέφει και διακόπτει αμέσως την κίνηση. Μετά την απενεργοποίηση του άκρου, η καγκελόπορτα παραμένει ακινητοποιημένη μέχρι την αποστολή νέας εντολής. Η ενεργοποίηση της εισόδου SOP, κατά το άνοιγμα, αντιστρέφει και διακόπτει αμέσως την κίνηση. Κατά την απενεργοποίηση του άκρου, κλείνει την καγκελόπορτα.

P.IN 1 SEQ 2 STOP 3 PED 4 SCL 5 SOP 6 LSC 7 LSO 8 COM 9 +AS 10 -AS 11 +P.OUT 12 +WL 13 DSW2 DIP 1 OFF M1

Ωμικό άκρο 8,2 Kohm P.IN 1 SEQ 2 STOP 3 PED 4 SCL 5 SOP 6 LSC 7 LSO 8 COM 9 +AS 10 -AS 11 + P.OUT 12 +WL 13 M1 DSSM2 DIP*11 OM

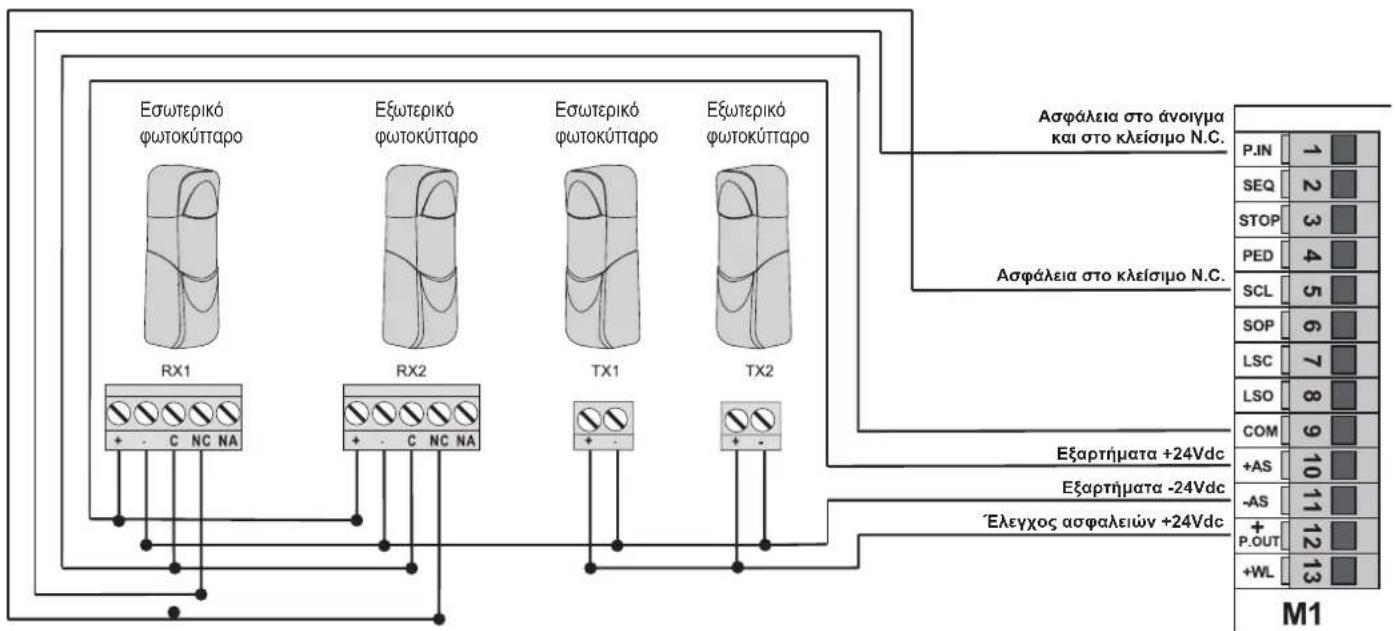

Ηλεκτρική σύνδεση με ενεργή λειτουργία Fototest

Με το DSW1 Dip-switch 8 στη θέση ΟΝ, η προγραμματιζόμενη είσοδος P.OUT ελέγχει τη λειτουργία των ασφαλειών.

Εσωτερικό φωτοκύπαρο Εξωτερικό φωτοκύπαρο Εσωτερικό φωτοκύπαρο Εξωτερικό φωτοκύπαρο Ασφάλεια στο άνοιγμα και στο κλείσιμο Ν.С. Ασφάλεια στο κλείσιμο Ν.С. P.IN 1 SEQ 2 STOP 3 PED 4 SCL 5 SOP 6 LSC 7 LSO 8 COM 9 +AS 10 -AS 11 + P.OUT 12 +WL 13 M1 RX1 RX2 TX1 TX2 + - C NC NA + - C NC NA + - + - Εξαρτήματα +24Vdc Εξαρτήματα -24Vdc 'Ελεγχος ασφαλειών +24Vdc

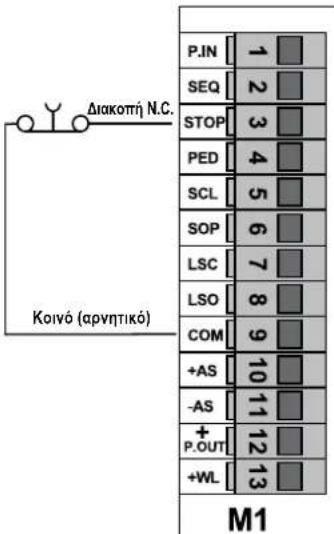

Σύνδεση μπουτόν διακοπής κίνησης.

Η είσοδος STOP είναι κανονικά κλειστή. Το άνοιγμα της επαφής προκαλεί τη διακοτή της κίνησης της καγκελόπορτας και την αναστολή του διαστήματος αυτόματου κλεισίματος. Εάν δεν χρησιμοποιείται, γεφυρώστε τις εισόδους COM και STOP. Όταν το μπουτόν δεν είναι ενεργοποιημένο, η λυχνία led DL3 πρέπει να παραμείνει αναμμένη.

Διακοπή N.C. Κοινό (αρνητικό) P.IN 1 SEQ 2 STOP 3 PED 4 SCL 5 SOP 6 LSC 7 LSO 8 COM 9 +AS 10 -AS 11 + P.OUT 12 +WL 13 M1

ΣΗΜ.: εάν στην εγκατάσταση δεν υπάρχουν φωτοκύτταρα, ευαίσθητα άκρα ή μπουτόν διακοπής κίνησης, οι είσοδοι P.IN, STOP, SCL, SOP πρέπει να είναι γεφυρωμένες με το COM και τα DSW1 Dip-switch 8 και DSW2 Dip-switch 1 πρέπει να ρυθμιστούν στη θέση OFF.

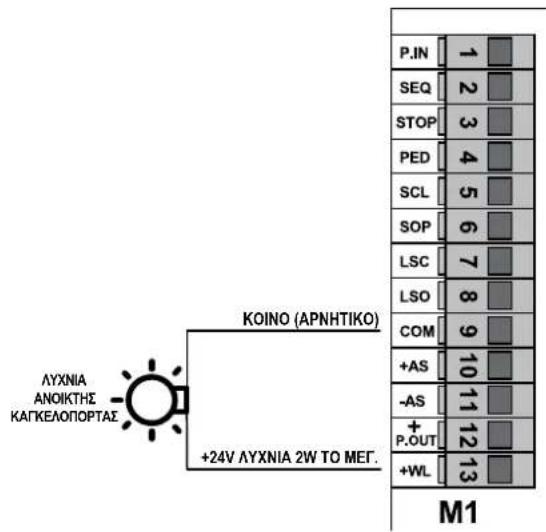

Σύνδεση λυχνίας ανοικτής καγκελόπορτας.

ΛΥΧΝΙΑ ΑΝΟΙΚΤΗΣ ΚΑΓΚΕΛΟΠΟΡΤΑΣ ΚΟΙΝΟ (ΑΡΝΗΤΙΚΟ) +24V ΛΥΧΝΙΑ 2W TO MEΓ. M1 P.IN 1 SEQ 2 STOP 3 PED 4 SCL 5 SOP 6 LSC 7 LSO 8 COM 9 +AS 10 -AS 11 + P.OUT 12 +WL 13

Σύνδεση κεραίας:

παρέχεται ένα άκαμπτο σύρμα 17cm που λειτουργεί ως κεραία και πρέπει να συνδεθεί στην επαφή κλέμας ANT.

ANT GND CN2 23 22

7. Περιγραφή των λυχνιών LED που υπάρχουν στο κύκλωμα.

Σύντημηση Περιγραφή
DL1 Εμφανίζει	την κατάσταση της εισόδου P.IN (αριθμός επαφής κλέμας 1).Εάν δεν είναι ενεργοποιημένη, η λυχνία LED παραμένει αναμμένη.Χρησιμοποιείται για τις ασφάλειες στο άνοιγμα και στο κλείσιμο, διαφορετικά γεφυρώστε τις επαφές κλέμας COM και P.IN
DL2 Εμφανίζει	την κατάσταση της εισόδου SEQ (αριθμός επαφής κλέμας 2).Εάν δεν είναι ενεργοποιημένη, η λυχνία LED παραμένει σβηστή.Χρησιμοποιείται για έλεγχο της διαδοχικής λειτουργίας ανοίγματος (άνοιγμα, διακοπή, κλείσιμο, διακοπή) ή της έναρξης (άνοιγμα, κλείσιμο).
DL3 Εμφανίζει	την κατάσταση της εισόδου STOP (αριθμός επαφής κλέμας 3).Εάν δεν είναι ενεργοποιημένη, η λυχνία LED παραμένει αναμμένη.Χρησιμοποιείται για τον έλεγχο της διακοπής της κίνησης της καγκελόπορτας, διαφορετικά γεφυρώστε τις επαφές κλέμας COM και STOP
DL4 Εμφανίζει	την κατάσταση της εισόδου PED (αριθμός επαφής κλέμας 4).Εάν δεν είναι ενεργοποιημένη, η λυχνία LED παραμένει σβηστή.Χρησιμοποιείται για έλεγχο του μερικού ανοίγματος καγκελόπορτας (διέλευση πεζών)
DL5 Εμφανίζει	την κατάσταση της εισόδου SCL (αριθμός επαφής κλέμας 5).Εάν δεν είναι ενεργοποιημένη, η λυχνία LED παραμένει αναμμένη.Χρησιμοποιείται για τις ασφάλειες στο κλείσιμο, διαφορετικά γεφυρώστε τις επαφές κλέμας COM και SCL.
DL6 Εμφανίζει	την κατάσταση της εισόδου SOP (αριθμός επαφής κλέμας 6).Όταν χρησιμοποιείται το μη ωμικό ευαίσθητο άκρο με το DSW2 Dip-switch 1 στη θέση OFF, εάν η είσοδος δεν είναι ενεργοποιημένη, η λυχνία LED παραμένει αναμμένη, διαφορετικά γεφυρώστε τις επαφές κλέμας COM και STOP.Όταν χρησιμοποιείται το ωμικό ευαίσθητο άκρο 8K2 με το DSW2 Dip-switch 1 στη θέση ON, εάν η είσοδος δεν είναι ενεργοποιημένη, η λυχνία LED παραμένει αναμμένη, διαφορετικά μετακινήστε το DSW2 Dip-switch 1 στη θέση OFF και γεφυρώστε τις επαφές κλέμας COM και STOP.
DL7	Εμφανίζει την κατάσταση της εισόδου LSC αριστερού τερματικού διακόπτη διαδρομής (αριθμός επαφής κλέμας 7).Εάν δεν είναι ενεργοποιημένη, η λυχνία LED παραμένει αναμμένη
DL8	Εμφανίζει την κατάσταση της εισόδου LSO δεξιού τερματικού διακόπτη διαδρομής (αριθμός επαφής κλέμας 8).Εάν δεν είναι ενεργοποιημένη, η λυχνία LED παραμένει αναμμένη
DL.S Εμφανίζει	την κατάσταση προγραμματισμού και ελέγχου.Εάν δεν είναι ενεργοποιημένη, η λυχνία LED παραμένει σβηστή.

8. Μπουτόν που υπάρχουν στο κύκλωμα.

Σύντμηση Περιγραφή

P1 Μπουτόν απομνημόνευση διαδρομών

P2 Μπουτόν απομνημόνευσης τηλεχειριστηρίων

9. Προκαταρκτικός έλεγχος.

Μετά την τροφοδοσία της κεντρικής μονάδας, η λυχνία led DL.S ανάβει για ένα δευτερόλεπτο.

Ελέγξτε εάν οι λυχνίες led διαγνωστικού ελέγχου DL1, DL3, DL5, DL6, DL7, DL8 των εισόδων είναι αναμμένες.

Εάν μία από τις κανονικά κλειστές επαφές ή τις κανονικά ανοικτές επαφές δεν βρίσκεται σε κατάσταση ηρεμίας, μπορείτε να εκτελέσετε τη διαδικασία απομνημόνευσης διαδρομών και η λυχνία led DL.S αναβοσβήνει γρήγορα για να υποδείξει ενδεχόμενη δυσλειπουργία.

Εάν μία από τις εισόδους ασφαλείας P.IN, STOP, SCL, SOP δεν χρησιμοποιείται, τοποθετήστε μια γέφυρα ανάμεσα στην είσοδο COM και την είσοδο που δεν χρησιμοποιείται.

10. Προγραμματισμός και διαγραφή τηλεχειριστηρίου.

Η μέγιστη χωρητικότητα αποθήκευσης είναι 250 κωδικοί τηλεχειριστήριων κυλιόμενου κωδικού.

Προσοχή: τα τηλεχειριστήρια μπορούν να αποθηκευτούν στη μνήμη και να διαγραφούν μόνο με την καγκελόπορτα ακίνητη.

Προγραμματισμός του πλήκτρου του τηλεχειριστηρίου που έχει αντιστοιχιστεί στην είσοδο SEQ.

1. Πατήστε το μπουτόν P2 και κρατήστε το πατημένο μέχρι η λυχνία DL.S (PRG) να αρχίσει να αναβοσβήνει (συχνότητα αναλαμπής 1^).
2. Αφήστε το μπουτόν P2.
3. Εντός 10 δευτερολέπτων, ενεργοποιήστε το πλήκτρο τηλεχειριστηρίου για απομνημόνευση που θέλετε να αντιστοιχιστεί στην εντολή διαδοχικής λειτουργίας ή στην εντολή έναρξης.
4. Η απομνημόνευση επισημαίνεται από την αναλαμπή του φλας, η οποία ακολουθείται από τη διακοπή της αναλαμπής της λυχνίας led DLS.
5. Επαναλάβετε τη διαδικασία για κάθε τηλεχειριστήριο που θέλετε να απομνημονεύσετε.

Προγραμματισμός του πλήκτρου του τηλεχειριστηρίου που έχει αντιστοιχιστεί στην είσοδο PED, η οποία μπορεί να χρησιμοποιηθεί ως 2ο κανάλι όταν το DSW1 Dip-switch 8 βρίσκεται στη θέση ON.

Προγραμματισμός του πλήκτρου του τηλεχειριστηρίου που έχει αντιστοιχιστεί στην είσοδο P.OUT, η οποία μπορεί να χρησιμοποιηθεί ως 2ο κανάλι όταν το DSW1 Dip-switch 8 βρίσκεται στη θέση OFF.

1. Πατήστε το μπουτόν P2 και κρατήστε το πατημένο. Η λυχνία led DL.S αρχίζει να αναβοσβήνει (συχνότητα αναλαμπής 1^).

2. Μην αφήνετε το μπουτόν Ρ2 μέχρι να αρχίσει να αναβοσβήνει πιο γρήγορα (συχνότητα αναλαμπής 2 ^^ ).

3. Αφήστε το μπουτόν P2.

4. Εντός 10 δευτερολέπτων, ενεργοποιήστε το πλήκτρο τηλεχειριστηρίου για απομνημόνευση που θέλετε να αντιστοιχιστεί στην εντολή διέλευσης πεζών.
5. Η απομνημόνευση επισημαίνεται από την αναλαμπή του φλας, η οποία ακολουθείται από τη διακοπή της αναλαμπής της λυχνίας led DL.S.
6. Επαναλάβετε τη διαδικασία για κάθε τηλεχειριστήριο που θέλετε να απομνημονεύσετε.

Διαγραφή μεμονωμένου πλήκτρου αποθηκευμένου τηλεχειριστηρίου.

1. Πατήστε το μπουτόν P2 και κρατήστε το πατημένο. Η λυχνία led DL.S αρχίζει να αναβοσβήνει (συχνότητα αναλαμπής 1^).
2. Μην αφήνετε το μπουτόν Ρ2. Η λυχνία αρχίζει να αναβοσβήνει πιο γρήγορα (συχνότητα αναλαμπής 2^).
3. Μην αφήνετε το μπουτόν Ρ2 μέχρι να αρχίσει να αναβοσβήνει πιο γρήγορα (συχνότητα αναλαμπής 3^).
4. Αφήστε το μπουτόν P2.
5. Εντός 10 δευτερολέπτων, ενεργοποιήστε το πλήκτρο του τηλεχειριστηρίου για διαγραφή.
6. Η διαγραφή επισημαίνεται από την αναλαμπή του φλας, η οποία ακολουθείται από τη διακοπή της αναλαμπής της λυχνίας led DL.S.

Διαγραφή όλων των αποθηκευμένων τηλεχειριστηρίων.

1. Διακόψτε την τροφοδοσία της κεντρικής μονάδας.
2. Επανασυνδέστε την τροφοδοσία της κεντρικής μονάδας κρατώντας πατημένο το μπουτόν Ρ2.
3. Περιμένετε μέχρι η λυχνία led DL.S va σταματήσει να αναβοσβήνει.
4. Στο τέλος αυτής της διαδικασίας, όλα τα τηλεχειριστήρια που υπάρχουν στη μνήμη διαγράφονται.

11. Προγραμματισμός.

Πριν από την έναρξη του προγραμματισμού, συνιστάται να αποθηκεύσετε τουλάχιστον ένα τηλεχειριστήριο αντιστοιχισμένο στην είσοδο SEQ.

Χειροκίνητη διαδικασία για τοποθέτηση της καγκελόπορτας.

Για να τοποθετήσετε την καγκελόπορτα πριν από την έναρξη της απομνημόνευσης ή της επίβεβαίωσης, υπάρχει μια λειτουργία που παρέχει τη δυνατότητα ενεργοποίησης του κινητήρα στον τρόπο λειτουργίας αυτόματης διακοπής λειτουργίας, στο άνοιγμα και στο κλείσιμο. Για ενεργοποίηση αυτού του τρόπου τουτουργίας, πατήστε ταυτόχρονα τα δύο μπουτόν P1 και P2. Σε αυτό το σημείο, η λυχνία led DL.S θα ανάψει σταθερά επισημαίνοντας τον τρόπο λειτουργίας αυτόματης διακοπής λειτουργίας.

Αφήστε τα μπουτόν.

Στη συνέχεια, το μπουτόν Ρ1 ελέγχει το άνοιγμα, ενώ το μπουτόν Ρ2 ελέγχει το κλείσιμο ή αντίστροφα, ανάλογα με τη θέση του DSW1 Dip-switch7. Αρκεί να κρατήσετε πατημένο ένα από τα δύο μπουτόν για να μετακινήσετε την καγκελόπορτα.

Απενεργοποιήστε τον τρόπο λειτουργίας αυτόματης διακοπής λειτουργίας πατώντας ταυτόχρονα τα δύο μπουτόν P1 και P2.

Επιλογή κατεύθυνσης ανοίγματος.

Η κεντρική μονάδα διαθέτει Dip-switch για επιλογή της κατεύθυνσης ανοίγματος της καγκελόπορτας.

Εάν η καγκελόπορτα ανοίγει προς τα δεξιά, ρυθμίστε το DSW1 Dip-switch 7 στη θέση OFF, διακόψτε και επανασυνδέστε την τροφοδοσία της κεντρικής μονάδας.

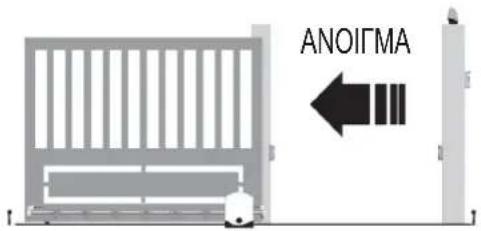

ANOIMA

Εάν η καγκελόπορτα ανοίγει προς τα αριστερά, ρυθμίστε το DSW1 Dip-switch 7 στη θέση ΟΝ, διακόψτε και επανασυνδέστε την τροφοδοσία της κεντρικής μονάδας.

ANOIGMA

Διαδικασία για προγραμματισμό της διαδρομής της καγκελόπορτας:

1. Ξεκινήστε τη διαδικασία με την καγκελόπορτα κλειστή.
2. Πατήστε το μπουτόν P1 και κρατήστε το πατημένο μέχρι η λυχνία led DL.S να αρχίσει να αναβοσβήνει.
3. Αφήστε το μπουτόν P1.
4. Ακολουθήστε τις φάσεις προγραμματισμού που φαίνονται στην εικόνα.
5. Ο προγραμματισμός τερματίζεται όταν η λυχνία led DL.S σταματήσει να αναβοσβήνει.

1η ENAPEH
ΠΡΟΣΟΧΗ! ΞΕΚΙΝΗΣΤΕ ΜΕ ΤΗΝ
ΚΑΓΚΕΛΟΠΟΡΤΑ ΚΛΕΙΣΤΗ.
Η ΠΡΩΤΗ ΕΝΤΟΛΗ ΕΝΑΡΞΗΣ ΠΡΟΚΑΛΕΙ ΤΗΝ
ΕΝΑΡΞΗ ΤΗΣ ΑΠΟΜΝΗΜΟΝΕΥΣΗΣ ΜΕ
ΜΕΤΑΚΙΝΗΣΗ ΤΟΥ ΚΙΝΗΤΗΡΑ ΣΤΟ ΑΝΟΙΓΜΑ.

1 ZΩNH ΕΠΙΒΡ.

2η ENAPEH
Η ΔΕΥΤΕΡΗ ΕΝΤΟΛΗ ΕΝΑΡΞΗΣ
ΚΑΘΟΡΙΖΕΙ ΤΟ ΣΗΜΕΙΟ ΕΝΑΡΞΗΣ
ΤΗΣ ΕΠΙΒΡΑΔΥΝΣΗΣ ΑΝΟΙΓΜΑΤΟΣ.

ΟΤΑΝ ΕΠΙΤΕΥΧΘΕΙ Η ΘΕΣΗ ΤΟΥ ΤΕΡΜΑΤΙΚΟΥ
ΔΙΑΚΟΠΤΗ ΔΙΑΔΡΟΜΗΣ ΑΝΟΙΓΜΑΤΟΣ,
Η ΚΑΓΚΕΛΟΠΟΡΤΑ ΚΛΕΙΝΕΙ.

ZONH EPIBP. M

3η ENAPEH
Η ΤΡΙΤΗ ΕΝΤΟΛΗ ΕΝΑΡΕΗΣ ΚΑΘΟΡΙΖΕΙ
ΤΟ ΣΗΜΕΙΟ ΕΝΑΡΞΗΣ ΤΗΣ
ΕΠΙΒΡΑΔΥΝΣΗΣ ΚΛΕΙΣΙΜΑΤΟΣ.

ΟΤΑΝ ΕΠΙΤΕΥΧΘΕΙ Η ΘΕΣΗ ΤΟΥ ΤΕΡΜΑΤΙΚΟΥ
ΔΙΑΚΟΠΤΗ ΔΙΑΔΡΟΜΗΣ ΚΛΕΙΣΙΜΑΤΟΣ,
Η ΚΑΓΚΕΛΟΠΟΡΤΑ ΑΝΟΙΓΕΙ.

4n ENAPEH
Η ΤΕΤΑΡΤΗ ΕΝΤΟΛΗ ΕΝΑΡΞΗΣ ΚΑΘΟΡΙΖΕΙ
ΤΟ ΣΗΜΕΙΟ ΜΕΡΙΚΟΥ ΑΝΟΙΓΜΑΤΟΣ
(ΔΙΕΛΕΥΣΗ ΠΕΖΩΝ)

ΜΕΤΑ ΤΟΝ ΚΑΘΟΡΙΣΜΟ ΤΟΥ ΜΕΡΙΚΟΥ ΑΝΟΙΓΜΑΤΟΣ, Η ΚΑΓΚΕΛΟΠΟΡΤΑ ΚΛΕΙΝΕΙ.
ΤΟ ΠΛΗΡΕΣ ΚΛΕΙΣΙΜΟ ΚΑΙ Η ΑΠΕΝΕΡΓΟΠΟΙΗΣΗ ΤΗΣ ΛΥΧΝΙΑΣ LED DL.S
ΥΠΟΔΕΙΚΝΥΟΥΝ ΤΟ ΤΕΛΟΣ ΤΟΥ ΠΡΟΓΡΑΜΜΑΤΙΣΜΟΥ

Εάν η κίνηση της καγκελόπορτας αντιστραφεί, ελέγξτε το DSW1 Dip-switch 7. Μην αλλάζετε την καλωδίωση ούτε του τερματικού διακόπτη διαδρομής ούτε του ηλεκτρικού κινητήρα.

12. Έλεγχος του αυτοματισμού.

Πρέπει να εκτελεστεί έλεγχος όλων των εξαρτημάτων που συνδέονται στην κεντρική μονάδα ελέγχου και ειδικά των μηχανισμών ασφαλείας, όπως είναι τα ευαίσθητα άκρα και τα φωτοκύτταρα. Λάβετε υπόψη ότι τα φωτοκύτταρα αντιστρέφουν την κίνηση της καγκελόπορτας μόνο κατά το κλείσιμο και τα ευαίσθητα άκρα ή/και τα εσωτερικά φωτοκύτταρα, εάν είναι ενεργοποιημένα κατά το άνοιγμα, αντιστρέφουν την κίνηση της καγκελόπορτας για 1,5 δευτερόλεπτα, ενώ εάν ενεργοποιηθούν κατά το κλείσιμο ανοίγουν πλήρως την καγκελόπορτα.

13. Trimmer για ρυθμίσεις

Trimmer Λειτουργία Περιγραφή Εύρος
TR1-DELAY Χρόνος αναμονής	Με το DSW1 Dip-switch 1 στη θέση ΟΝ, ρυθμίστε τον χρόνο κατά τον οποίο η καγκελόπορτα παραμένει ακίνητη πριν από το αυτόματο κλείσιμο.	Από 1 έως 140 δευτ. το μέγ. δεξιόστροφα
TR2-TORQ Ροπή κινητήρα Ρυθμίστε τη ροπή του ηλεκτρομηχανικού κινητήρα.		Από 20 έως 100% το μέγ. δεξιόστροφα
TR3-BRK Ένταση πέδησης	Ρυθμίστε την ένταση της πέδησης του κινητήρα στις φάσεις διακοπής κίνησης.	Από 0 έως 100% το μέγ. δεξιόστροφα
TR4-SL Ταχύτητα επιβράδυνσης	Ρυθμίστε την ταχύτητα στη φάση επιβράδυνσης.Εάν περιστραφεί πλήρως δεξιόστροφα, απενεργοποιείται η επιβράδυνση	Από 30 έως 80% το μέγ. αριστερόστροφα
TR5-SENSE	Ευαισθησία σε περίπτωση εμποδίου (μόνο με κωδικοποιητή)	Διαθέσιμη λειτουργία μόνο για μοντέλα κινητήρα με κωδικοποιητή.Ρυθμίζει την ευαισθησία κατά την πρόσκρουση.	Από 100 έως 10% το μέγ. δεξιόστροφα

1. Λειτουργίες Dip-switch.

Αριθμός Κατάσταση Λειτουργία Περιγραφή
DSW1	DIP 1	OFF Απενεργοποιημένο αυτόματο κλείσιμο -
		ON	Ενεργοποιημένο αυτόματο κλείσιμο
	DIP 2	OFF	Λογικό σύστημα λειτουργίας: Άνοιγμα-Διακοπή-Κλείσιμο-Διακοπή
		ON	Λογικό σύστημα λειτουργίας: Άνοιγμα-κλείσιμο
	DIP 3	OFF	Λειτουργία βοηθητικού φωτός με το φωτοκύπαρο απενεργοποιημένο
		ON	Λειτουργία βοηθητικού φωτός με το φωτοκύπαρο ενεργοποιημένο
	DIP 4	OFF	Απενεργοποιημένο λογικό σύστημα λειτουργίας πολυκατοικίας
		ON	Ενεργοποιημένο λογικό σύστημα λειτουργίας πολυκατοικίας
	DIP 5	OFF Απενεργοποιημένη προαναλαμπή -
		ON	Ενεργοποιημένη προαναλαμπή
	DIP 6	OFF	Αναλαμπή ενσωματωμένη στο φλας.
		ON	Αναλαμπή ελεγχόμενη από την κεντρική μονάδα.
	DIP 7	OFF	Κατεύθυνση ανοίγματος καγκελόποτρας ΔΞ
		ON	Κατεύθυνση ανοίγματος καγκελόποτρας AP
	DIP 8	OFF	P.OUT 2ου καναλιού τηλεχειριστηρίου
		ON	P.OUT ελέγχου ασφαλειών (Fototest)
DSW2	DIP 1	OFF	SOP μη ωμικού άκρου
		ON	SOP ωμικού άκρου 8K2
	DIP 2	OFF	Απενεργοποιημένο Soft Start
		ON	Ενεργοποιημένο Soft Start

1. Προβλήματα και λύσεις.

Πρόβλημα Αιτία	Λύση
Ο αυτοματισμός δεν λειτουργεί	Έλλειψη τροφοδοσίας δικτύου	Ελέγξτε το διακόπτη της γραμμής τροφοδοσίας
	Καμένες ασφάλειες	Αντικαταστήστε τις ασφάλειες με άλλες ασφάλειες ίδιας τιμής
	Οι είσοδοι ελέγχου και ασφαλείας δεν λειτουργούν	Ελέγξτε τις λυχνίες led διαγνωστικού ελέγχου: Οι λυχνίες DL1 P.IN, DL3 STOP, DL5 SCL, DL6 SOP πρέπει να είναι αναμμένες.
	Ανεπιτυχής έλεγχος ασφαλειών	Ελέγξτε τη λειτουργία των εγκατεστημένων ασφαλειών και εάν αναβοσβήνουν 4 φορές ταυτόχρονα η λυχνία led DL.S, το φως λυχνίας και το φλας.
	Ανεπιτυχής έλεγχος λειτουργίας triac	Αντικαταστήστε την κεντρική μονάδα εάν αναβοσβήνουν 2 φορές ταυτόχρονα η λυχνία led DL.S, το φως λυχνίας και το φλας.
	(Μόνο για μοντέλα κινητήρα με κωδικοποιητή) Δυσλειτουργία κινητήρα	(Μόνο για μοντέλα κινητήρα με κωδικοποιητή) Αντικαταστήστε τον κινητήρα εάν αναβοσβήνουν 3 φορές ταυτόχρονα η λυχνία led DL7, το φως λυχνίας και το φλας.
	Οι τερματικοί διακόπτες διαδρομής παραμένουν ενεργοποιημένοι.	Ελέγξτε τον συμπυκνωτή ή/και τις καλωδιώσεις της πλακέτας/του κινητήρα ή/και την ύπαρξη εμποδίων στις ζώνες επιβράδυνσης εάν αναβοσβήνουν 6 φορές ταυτόχρονα η λυχνία led DL.S, το φως λυχνίας και το φλας.
	Οι τερματικοί διακόπτες διαδρομής δεν ενεργοποιούνται.	Ελέγξτε τη στερέωση των έκκεντρων του τερματικού διακόπτη διαδρομής ή/και το κλείσιμο της διάταξης απασφάλισης εάν αναβοσβήνουν 7 φορές ταυτόχρονα η λυχνία led DL.S, το φως λυχνίας και το φλας.
Δεν είναι δυνατή η απομνημόνευση των τηλεχειριστηρίων	Εξαντλημένες μπαταρίες τηλεχειριστηρίου	Αντικαταστήστε τις μπαταρίες
	Μη συμβατό τηλεχειριστήριο με το πρώτο αποθηκευμένο τηλεχειριστήριο	Το πρώτο αποθηκευμένο τηλεχειριστήριο τύπου κυλιόμενου κωδικού διαμορφώνει την κεντρική μονάδα για απομνημόνευση μόνο τηλεχειριστηρίων με κυλιόμενο κωδικό ή μόνο τηλεχειριστηρίων με σταθερό κωδικό.
	Συμπληρώθηκε η χωρητικότητα της μνήμης	Διαγράψτε τουλάχιστον ένα τηλεχειριστήριο ή προσθέστε έναν εξωτερικό δέκτη (μέγιστη χωρητικότητα 250 κωδικών τηλεχειριστηρίων κυλιόμενου κωδικού)
Το τηλεχειριστήριο δεν λειτουργεί	Εξαντλημένες μπαταρίες τηλεχειριστηρίου	Αντικαταστήστε τις μπαταρίες
Δεν είναι δυνατή η ενεργοποίηση του προγραμματισμού της διαδρομής	Ανοικτές ασφάλειες	Ελέγξτε τις λυχνίες led διαγνωστικού ελέγχου: Οι λυχνίες DL1 P.IN, DL3 STOP, DL5 SCL, DL6 SOP πρέπει να είναι αναμμένες.
Μόλις ξεκινήσει η καγκελόπορτα, σταματά και αντιστρέφεται	Χαμηλή επιτάχυνση στην εκκίνηση	Αυξήστε την τιμή του trimmer TR2 TORQ
Κατά την επιβράδυνση, η καγκελόπορτα σταματά και αντιστρέφεται	Πολύ χαμηλή ταχύτητα επιβράδυνσης	Αυξήστε την τιμή του trimmer TR4 SL
Η καγκελόπορτα σταματά μερικά εκατοστά πριν από την ενεργοποίηση του τερματικού διακόπτη διαδρομής	Ο τερματικός διακόπτης διαδρομής δεν ενεργοποιείται σωστά	Πρωθήστε τη έκκεντρο του τερματικού διακόπτη διαδρομής

Δήλωση συμμόρφωσης.

Η Vimar S.p.A. δηλώνει ότι η συσκευή συμμορφώνεται με τις εξής οδηγίες:

2014/53/EE (RED)

2014/30/EE (HMΣ)

2014/35/EE (LVD)

2006/42/EK (Οδηγία για τις μηχανές)

Το πλήρες κείμενο της δήλωσης συμμόρφωσης ΕΕ διατίθεται στην κάρτα του προϊόντος στην εξής διαδικτυακή διεύθυνση: www.vimar.com.

Κανονισμός REACH (EE) αρ. 1907/2006 – Άρθρο 33. Το προϊόν μπορεί να περιέχει ίχνη μολύβδου.
