Hyper L LP - υψηλής πίεσης καθαριστής Lavor - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Καθαριστής υψηλής πίεσης ζεστού/κρύου νερού
Μάρκα	Lavor
Μοντέλο	Hyper L LP
Ηλεκτρική τροφοδοσία	230 V / 50 Hz μονοφασικό (ή 400 V τριφασικό ανάλογα με την έκδοση)
Ονομαστική ισχύς	Περίπου 3000 W (εκτίμηση)
Μέγιστη πίεση λειτουργίας	180 bar (εκτίμηση)
Παροχή νερού	12 l/min (εκτίμηση)
Μέγιστη θερμοκρασία νερού εισόδου	40 °C
Μέγιστη θερμοκρασία νερού εξόδου	Έως 100 °C (με καυστήρα)
Δεξαμενή καυσίμου	Πετρέλαιο (Diesel)
Δεξαμενή απορρυπαντικού	Ενσωματωμένη, χωρητικότητα δεν διευκρινίζεται
Κατά προσέγγιση βάρος	30 kg
Διαστάσεις (Μ x Π x Υ)	800 x 500 x 800 mm (εκτίμηση)
Χρήση	Επαγγελματική και εντατική οικιακή
Σύστημα αυτόματης διακοπής	A.S.S. (Automatic Stop System) - διακοπή σε θέση by-pass
Διατάξεις ασφαλείας	Βαλβίδα εκτροπής, διακόπτης ασφαλείας στο πιστόλι, προστασία κινητήρα
Χαρακτηριστικά πιστολιού	Με ασφάλεια σκανδάλης, εργονομική λαβή
Τρέχουσα συντήρηση	Αλλαγή λαδιού αντλίας κάθε 500 ώρες, καθαρισμός φίλτρων νερού και πετρελαίου, περιοδική αφαλάτωση
Παρεχόμενα αξεσουάρ	Λόγχη, ακροφύσιο υψηλής πίεσης, εύκαμπτος σωλήνας HP, συνδέσμοι
Εγγύηση	12 μήνες τουλάχιστον, καλύπτει ελαττώματα κατασκευής

Συχνές ερωτήσεις - Hyper L LP Lavor

Πώς να ξεκινήσετε τον καθαριστή υψηλής πίεσης Lavor Hyper L LP;

Βεβαιωθείτε ότι ο γενικός διακόπτης είναι στη θέση OFF, ανοίξτε τη βρύση νερού, εξαερώστε πιέζοντας τη σκανδάλη, στη συνέχεια θέστε το διακόπτη στη θέση ON. Για ζεστό νερό, ενεργοποιήστε τον καυστήρα και ρυθμίστε την επιθυμητή θερμοκρασία.

Τι είδους καύσιμο να χρησιμοποιήσω για τον λέβητα;

Χρησιμοποιήστε αποκλειστικά πετρέλαιο (Diesel) σύμφωνα με τις ενδείξεις της πινακίδας. Μη χρησιμοποιείτε άλλα καύσιμα για να αποφύγετε ζημιά στη συσκευή.

Πώς να αναρροφήσω το απορρυπαντικό;

Γυρίστε την ρυθμιζόμενη κεφαλή της λόγχης στη θέση χαμηλής πίεσης (αριστερόστροφα) για να ενεργοποιηθεί η αυτόματη αναρρόφηση. Ρυθμίστε την ποσότητα απορρυπαντικού με τον προβλεπόμενο τροχίσκο. Χρησιμοποιήστε μόνο ουδέτερα υγρά απορρυπαντικά ή αυτά που συνιστά ο κατασκευαστής.

Τι να κάνω αν η πίεση είναι ασταθής ή ανεπαρκής;

Ελέγξτε ότι το ακροφύσιο δεν είναι φραγμένο ή φθαρμένο, ότι το φίλτρο εισόδου νερού είναι καθαρό, και ότι δεν υπάρχουν διαρροές. Εάν το πρόβλημα επιμένει, συμβουλευτείτε τον πίνακα βλαβών στο εγχειρίδιο ή επικοινωνήστε με ένα κέντρο σέρβις.

Πώς να συντηρήσω την αντλία;

Ελέγχετε περιοδικά τη στάθμη λαδιού. Η πρώτη αλλαγή λαδιού πρέπει να γίνει μετά από 50 ώρες λειτουργίας, στη συνέχεια κάθε 500 ώρες. Χρησιμοποιήστε λάδι SAE 20/30, 15W-40 ή 20W-40.

Ο κινητήρας δεν ξεκινά, τι να κάνω;

Ελέγξτε την πρίζα, τις ασφάλειες του πίνακα και ότι το καλώδιο δεν είναι κατεστραμμένο. Εάν ο κινητήρας βουίζει χωρίς να ξεκινά, μπορεί να υπάρχει πρόβλημα φάσης (τριφασικό) ή φραγμένη αντλία. Επικοινωνήστε με ένα κέντρο υποστήριξης.

Μπορώ να χρησιμοποιήσω προέκταση ηλεκτρικού καλωδίου;

Ναι, αλλά πρέπει να είναι συμμορφωμένη και αδιάβροχη. Χρησιμοποιήστε προέκταση ελάχιστης διατομής 3G 2,5 mm² για 230V (μέγ. 20 m) και βεβαιωθείτε ότι η πρίζα και το φις προστατεύονται από πιτσιλιές νερού.

Πώς να αφαλατώσω τον καθαριστή;

Χρησιμοποιήστε ένα ειδικό προϊόν αφαλάτωσης. Σχηματίστε ένα κλειστό κύκλωμα βυθίζοντας το άκρο του εύκαμπτου σωλήνα HP σε ένα δοχείο που περιέχει το διάλυμα, στη συνέχεια λειτουργήστε το μηχάνημα για 10 λεπτά. Ξεπλύνετε άφθονα με κρύο νερό. Προτιμήστε την παρέμβαση τεχνικού.

Ποια είναι η μέγιστη επιτρεπόμενη θερμοκρασία νερού;

Το νερό εισόδου δεν πρέπει να υπερβαίνει τους 40°C. Στην έξοδο, με τον καυστήρα, η θερμοκρασία μπορεί να φτάσει έως τους 100°C. Για θερμοκρασίες άνω των 100°C, η πίεση πρέπει να περιοριστεί στα 32 bar και απαιτείται προαιρετικό ακροφύσιο ατμού.

Τι να κάνω σε περίπτωση διαρροής λαδιού στο νερό;

Αυτό συνήθως υποδηλώνει φθαρμένο δακτύλιο στεγανοποίησης στην πλευρά του στροφαλοθαλάμου. Ελέγξτε και αντικαταστήστε τον δακτύλιο από εξουσιοδοτημένο κέντρο σέρβις. Ελέγξτε επίσης τα παρεμβύσματα και το επίπεδο υγρασίας.

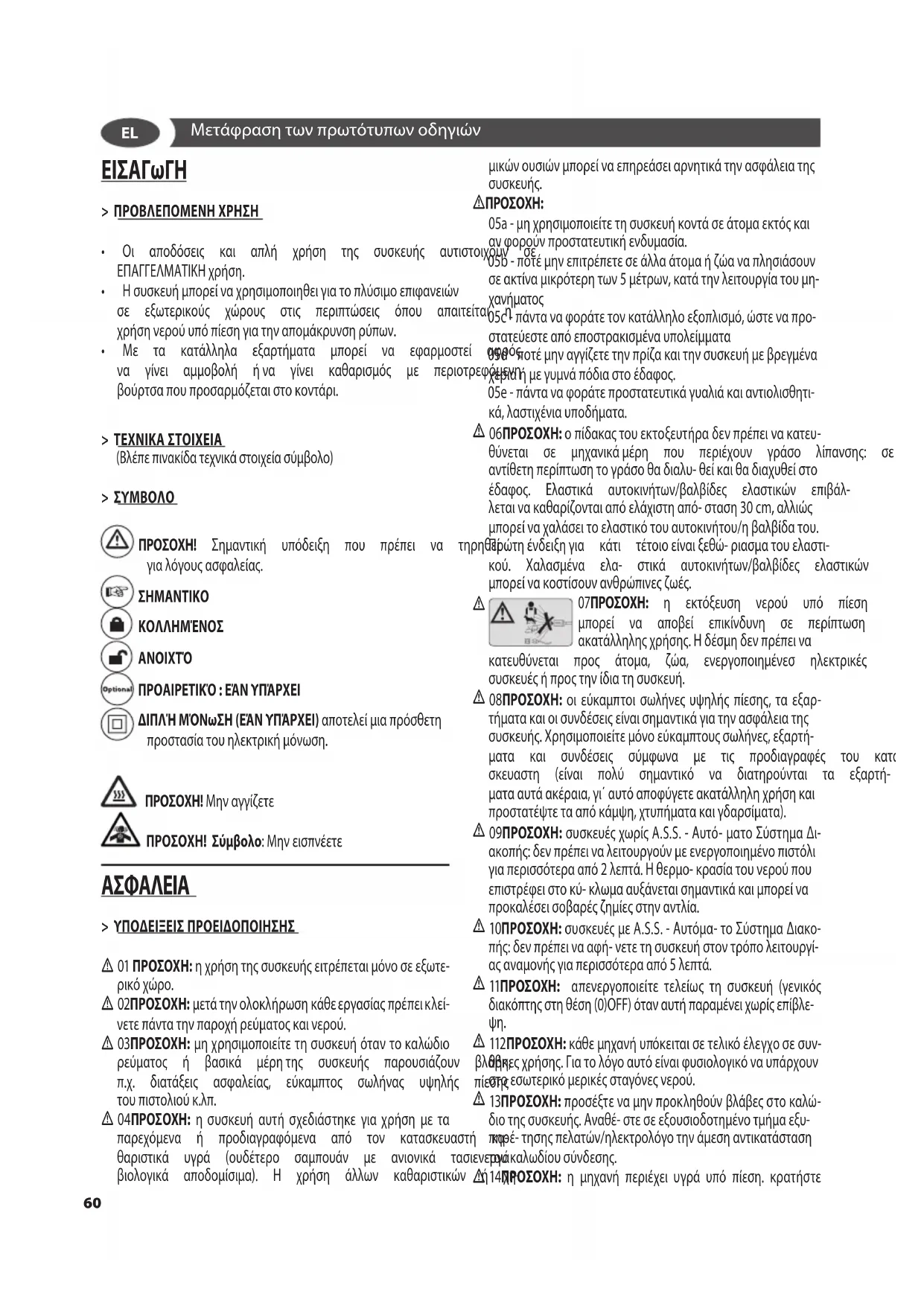

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Hyper L LP Lavor

ΜΗΧΑΝΗΜΑ ΚΑΘΑΡΙΣΜΟΥ ΜΕ ΥΨΗΛΗ ΠΙΕΣΗ blz 60 EL

Μετάφραση των πρωτότυπων οδηγιών

ΕΙΣΑΓωΓΗ

• Οι αποδόσεις και απλή χρήση της συσκευής αυτιστοιχ ΕΠΑΓΓΕΛΜΑΤΙΚΗ χρήση.
• Η συσκευή μπορεί να χρησιμοποιηθει για το πλύσιμο επιφανειών σε εξωτερικούς χώρους στις περιπτώσεις όπου απαιτείτα χρήση νερού υπό πίεση για την απομάκρυνση ρύπων.
• Με τα κατάλληλα εξαρτήματα μπορεί να εφαρμοστεί να γίνει αμμοβολή ή να γίνει καθαρισμός με περιοτρεφ βούρτσα που προσαρμόζεται στο κοντάρι.

> TEXNIKA ΣΤΟΙΧΕΙΑ

(Βλέπε πινακίδα τεχνικά στοιχεία σύμβολο)

> ΣΥΜΒΟΛΟ

ΠΡΟΣΟΧΗ! Σημαντική υπόδειξη που πρέπει να για λόγους ασφαλείας.

ΣΗΜΑΝΤΙΚΟ

ΚΟΛΛΗΜ'ΕΝΟΣ

ANOIXTO

ΠΡΟΑΙΡΕΤΙΚΟ : Ε'ΑΝ ΥΠ'ΑΡΧΕΙ

ΔΙΠΛΗ Μ'ΟΝωΣΗ (Ε'ΑΝ Υ'ΠΑΡΧΕΙ) αποτελεί μια πρόσθετη προστασία του ηλεκτρική μόνωση.

ΠΡΟΣΟΧΗ! Μην αγγίζετε

ΠΡΟΣΟΧΗ! Σύμβολο: Μην εισπνέετε

ΑΣΦΑΛΕΙΑ

> ΥΠΟΔΕΙΞΕΙΣ ΠΡΟΕΙΔΟΠΟΙΗΣΗΣ

⚠️ 01 ΠΡΟΣΟΧΗ: η χρήση της συσκευής ειτρέπεται μόνο σε εξωτερικό χώρο.
Δ 02ΠΡΟΣΟΧΗ: μετά την ολοκλήρωση κάθε εργασίας πρέπει κλείνετε πάντα την παροχή ρεύματος και νερού.
Δ 03ΠΡΟΣΟΧΗ: μη χρησιμοποιείτε τη συσκευή όταν το καλώδιο ρεύματος ή βασικά μέρη της συσκευής παρουσιάζουν π.χ. διατάξεις ασφαλείας, εύκαμπτος σωλήνας υψηλής του πιστολιού κ.λπ.
04ΠΡΟΣΟΧΗ: η συσκευή αυτή σχεδιάστηκε για χρήση με τα παρεχόμενα ή προδιαγραφόμενα από τον κατασκευαστή θαριστικά υγρά (ουδέτερο σαμπουάν με ανιονικά τασία βιολογικά αποδομίσιμα). Η χρήση άλλων καθαριστικών

μικών ουσιών μπορεί να επηρεάσει αρνητικά την ασφάλεια της συσκευής.

⚠️ ΠΡΟΣΟΧΗ:

05a - μη χρησιμοποιείτε τη συσκευή κοντά σε άτομα εκτός και αν φορούν προστατευτική ενδυμασία.

05b - ποτέ μην επιτρέπετε σε άλλα άτομα ή ζώα να πλησιάσουν σε ακτίνα μικρότερη των 5 μέτρων, κατά την λειτουργία του μηχανήματος

65c ^n πάντα να φοράτε τον κατάλληλο εξοπλισμό, ώστε να προστατεύεστε από εποστρακισμένα υπολείμματα

φοθος ποτέ μην αγγίζετε την πρίζα και την συσκευή με βρεγμένα όχεριμή με γυμνά πόδια στο έδαφος.

05e - pánta va foráte prostatéutiká yualiá kai antiolisóthítká, laotixévia upobýmata.

06ПРОЗОХН: о підакає тου εκτοξευτήρα δεν πρέπει να κατευ- θύνεται σε μηχανικά μέρη που περιέχουν γράσο λίπανσης: σε αντίθετη περίπτωση το γράσο θα διαλυ- θεί και θα διαχυθεί στο έδαφος. Ελαστικά αυτοκινήτων/βαλβίδες ελαστικών επιβάλ- λεται να καθαρίζονται από ελάχιστη από- σταση 30 cm, αλλιώς μπορεί να χαλάσει το ελαστικό του αυτοκινήτου/η βαλβίδα του. ρηθάρώτη ένδειξη για κάτι τέτοιο είναι ξεθώ- ριασμα του ελαστι- κού. Χαλασμένα ελα- στικά αυτοκινήτων/βαλβίδες ελαστικών μπορεί να κοστίσουν ανθρώπινες ζωές.

07ΠΡΟΣΟΧΗ: η εκτόξευση νερού υπό πίεση μπορεί να αποβεί επικίνδυνη σε περίπτωση ακατάλληλης χρήσης. Η δέσμη δεν πρέπει να

κατευθύνεται προς άτομα, ζώα, ενεργοποιημένεσ ηλεκτρικές συσκευές ή προς την ίδια τη συσκευή.

08ΠΡΟΣΟΧΗ: οι εύκαμπτοι σωλήνες υψηλής πίεσης, τα εξαρτήματα και οι συνδέσεις είναι σημαντικά για την ασφάλεια της συσκευής. Χρησιμοποιείτε μόνο εύκαμπτους σωλήνες, εξαρτήματα και συνδέσεις σύμφωνα με τις προδιαγραφές του κατα σκευαστη (είναι πολύ σημαντικό να διατηρούνται τα εξαρτήματα αυτά ακέραια, γι' αυτό αποφύγετε ακατάλληλη χρήση και προστατέψτε τα από κάμψη, χτυπήματα και γδαρσίματα).

Δ 09ΠΡΟΣΟΧΗ: συσκευές χωρίς Α.Α.Ε. - Αυτό- ματο Σύστημα Διακοπής: δεν πρέπει να λειτουργούν με ενεργοποιημένο πιστόλι για περισσότερα από 2 λεπτά. Η θερμο- κρασία του νερού που επιστρέφει στο κύ- κλωμα αυξάνεται σημαντικά και μπορεί να προκαλέσει σοβαρές ζημίες στην αντλία.

10ΠΡΟΣΟΧΗ: συσκευές με Α.Α.Α. - Αυτόμα- το Σύστημα Διακοπής; δεν πρέπει να αφή- νετε τη συσκευή στον τρόπο λειτουργίας αναμονής για περισσότερα από 5 λεπτά.

11ΠΡΟΣΟΧΗ: απενεργοποιείτε τελείως τη συσκευή (γενικός διακόπτης στη θέση (0)OFF) όταν αυτή παραμένει χωρίς επίβλεψη.

112ΠΡΟΣΟΧΗ: κάθε μηχανή υπόκειται σε τελικό έλεγχο σε συνβλθμησες χρήσης. Για το λόγο αυτό είναι φυσιολογικό να υπάρχουν πίεστρε εσωτερικό μερικές σταγόνες νερού.

13ΠΡΟΣΟΧΗ: προσέξτε να μην προκληθούν βλάβες στο καλώδιο της συσκευής. Αναθέ- στε σε εξουσιοδοτημένο τμήμα εξυπηφέ- τησης πελατών/ηλεκτρολόγο την άμεση αντικατάσταση λενεργάκαλωδίου σύνδεσης.

Δή14ΠΡΟΣΟΧΗ: η μηχανή περιέχει υγρά υπό πίεση. κρατήστε

σταθερά το πιστόλι ψεκασμού για να προλάβετε αντίδρασης από την έξοδο του υλικού. Χρησιμοποιήστε μόνο το ακροφύσιο υψηλής πίεσης που παραδίδεται μαζί με τη μηχανή.

15ΠΡΟΣΟΧΗ: ο εύκαμπτος σωλήνας υψη- λής πίεσης σχεδιάστηκε έτσι ώστε να είναι ανθεκτικός σε υψηλές την αποφυγή βλαβών πρέπει να χρησι- μοποιείται με ιδιαίτερη προσοχή. Ακα- τάλληλη χρήση μπορεί να προκαλέσει πρόωρες φθορές ή θραύσεις με συνέπεια την ακύρωση της εγγύησης.

16ΠΡΟΣΟΧΗ: Το προϊόν δεν πρέπει να χρησιμοποιείται από παιδιά ή άτομα με μειωμένες φυσικές ή αντιληπτικές ή νοητικές ικανότητες ή που δεν έχουν επαρκή εμπειρία και γνώση, δεδομένου ότι δεν εκπαιδεύτηκαν ή καταρτίστηκαν επαρκώς.

⚠ 17ΠΡΟΣΟΧΗ: Τα παιδιά, ακόμη και υπό έλεγ-χο, δεν πρέπει να παιζουν με το προϊόν.

18ΠΡΟΣΟΧΗ: Μη βάζετε σε λειτουργία την υδροπλυστική πριν ξετυλίξετε το σωλήνα υψηλής πίεσης.

⚠️ 19ΠΡΟΣΟΧΗ: Τυλίγετε και ξετυλίγετε το σωλήνα προσεκτικά έτσι ώστε να μην ανατραπεί η υδροπλυστική.

20ПРОЗОХН: 'Отан ξετυλίγετε ή τυλίγετε το σωλήνα το μηχάνημα πρέπει να είναι σβηστό και ο σωλήνας χωρίς πίεση (εκτός λειτουργίας).

Δ 21ΠΡΟΣΟΧΗ: Κίνδυνος έκρηξης. Μην ψεκάζεται εύφλεκτα υγρά.

22ΠΡΟΣΟΧΗ: Για να εξασφαλίσετε την ασφάλεια του μηχανήματος, χρησιμοποιείστε μόνο αυθεντικά ανταλλακτικά που παρέχει ο κατασκευαστής ή εγκεκριμένα από αυτόν.

23ΠΡΟΣΟΧΗ: Μη στρέφετε τη δέσμη πάνω σας ή σε άλλα άτομα για να καθαρίσετε υποδήματα ή ενδύματα.

24ΠΡΟΣΟΧΗ: Μην επιτρέπετε τη χρήση της συσκευής από παιδιά ή μη εκπαιδευμένα άτομα.

ΔΧΖ ΠΡΟΣΟΧΗ: Το νερό που περνά μέσα από τις διατάξεις αναρροής δεν θεωρείται πόσιμο.

Δ ΧΧ ΠΡΟΣΟΧΗΑποσυνδέστε τη συσκευή από το ηλεκτρικό δίκτυο πριν διενεργήσετε οποιαδήποτε επέμβαση συντή και καθαρισμού.

△ XY ΠΡΟΣΟΧΗΑ: μη εγκεκριμένες τροποποιή- σεις μπορεί να εί- ναι επικίνδυνες.

Δ Χ ΠΡΟΣΟΧΗΑ: Σε περίπτωση χρήσης καλωδίου προέκτασης η πρίζα και το φις πρέπει να είναι αδιάβροχα.

△ ΠΡΟΣΟΧΗ: Απαγορεύεται αυστηρά να χρησιμοποιήσετε τη μηχανή σε περιβάλλοντα ή ζώνες ταξινομημένες δυνητικά εκρηκτικές.

Δ ΠΡΟΣΟΧΗ: Όταν η συσκευή είναι σε λειτουργία, η μονάδα δεν πρέπει να είναι στην περιοχή με λίγο αέρα. Μην καλύπτετε τη συσκευή.

Δ ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε τη συσκευή στη βροχή και να μην ο νερό πάνω από τη συσκευή.

Δ ΠΡΟΣΟΧΗ: Μην χρησιμοποιείτε τη συσκευή σε εύφλεκτες επιφάνειες.

⚠️ ΠΡΟΣΟΧΗ:

- μην αγγιζετε τη συσκευη με βρεγμενα χερια και γυμνα ποδια

- Μη τραβάτε ποτέ τη το ηλεκτρικό καλώδιο. Για να διαχωρίσετε το βύσμα από την πρίζα.

τη - δεύαμητο ηλεκτρικό ρεύμα σταματά, σπεγνερε το διακόπτη ρεύματος (0)(OFF) για την ασφάλεια.

> ΔΙΑΤΑΞΕΙΣ ΑΣΦΑΛΕΙΑΣ:

πίεσεις. Για

⚠️ ΠΡΟΣΟΧΗ: το πιστόλι είναι εξοπλισμένο με διάταξη φραγής ασφαλείας. Είναι ση- μαντικό να ενεργοποιείτε αυτή τη διάταξη φραγής ασφαλείας κάθε φορά που διακό- πτεται η χρήση της συσκευής προκειμέ- νου να αποφευχθεί τυχαίο άνοιγμά της.

- Διατάξεις ασφαλείας: πιστόλι ψεκασμού με διάταξη φραγής ασφαλείας, μηχανή με προστασία έναντι ηλεκτρικής υπερφόρτισης (KL. 1), αντλία με βαλβίδα παρακα- μπτήριας διόδου ή διάταξη αναστολής.

- Το πλήκτρο ασφαλείας στο πιστόλι δεν προβλέπεται για τι ασφαλιση του μο- χλού κατά τη διάρκεια της εργασίας, αλλά για την αποφυγή τυχαίου ανοίγματοσ.

⚠️ ΠΡΟΣΟΧΗ: Η συσκευη διαθετει μια διαταξη προστασιας του μο- τερ: σε περιπτωση παρεμβασης της διαταξης περιμενετε μερικα λεπτα ή εναλλακτικα αποσυνδεστε και συνδεστε και παλι τι συσκευη στο ηλεκτρικο δικτυο. Αν επαναληφθει το προβλημα ή δεν αναψει, μεταφερετε τη συσκευη στο πλησιεστερο κεντρο τεχνικης υποστηριξης.

> ΣΤΑΘΕΡΟΤΗΤΑ

⚠️ ΠΡΟΣΟΧΗ: Η συσκευή πρέπει να είναι τοποθετημένη σε ένα οριζόντιο επίπεδο με τρόπο σταθερό και ασφαλή.

> ΤΡΟΦΟΔΟΣΙΑ ΝΕΡΟΥ

Σύνδεση στην παροχή νερού

ΠΡΟΣΟΧΗ: (ΣΥΜΒΟΛΑ) Η πλυστική μηχανή μπορεί δεν να συνδεθεί απ' ευθείας στο δημόσιο δίκτυο διανομής του ΠΟΣΙ-MΟ νερού

Η πλυστική μηχανή μπορεί να συνδεθεί απ' ευθείας στο δημ δίκτυο διανομής του ΠΟΣΙΜΟ νερού μόνο αν στη σωλήνωση τροφοδοσίας έχει εγκατασταθεί μια διάταξη κατά της αναρροής με εκκένωση σύμφωνα με τις ισχύουσες προδιαγραφές. Βεβαιωθείτε ότι ο σωλήνας είναι τουλάχιστον ∅ 13mm και ενισχυμένος.

⚠️ ΠΡΟΣΟΧΗ: Το νερό που περνά μέσα από τις διατάξεις αναρροής δεν θεωρείται πόσιμο.

ΠΡΟΣΟΧΗ: Απορροφάτε μόνο νερό φιλτραρισμένο ή καθαρό.

Η στρόφιγγα λήψης νερού πρέπει να εξασφαλίζει μια παροχή στο διπλάσιο της μέγιστης παροχής της αντλίας.

- Ελάχιστη παροχή: 30 l/ min.

- Μέγιστη θερμοκρασία του νερού εισόδου: 40°C

- Μέγιστη πίεση του νερού εισόδου: 1Μρα

Τοποθετήστε την πλυστική μηχανή το πλησιέστερο διματόν στο δίκτυο ύδρευσης για τον εφοδιασμό.

EL

Η μη τήρηση των παραπάνω προϋποθέσεων προκαλεί μηχανικές ζημιές στην αντλία καθώς και την έκπτωση γύησης.

Τροφοδοσία από τις σωληνώσεις του νερού

Συνδέστε έναν εύκαμπτο σωλήνα τροφοδοσίας (δεν περιλαμβάνεται στον εξοπλισμό) στορακόρ για το νερό της συσκευής και στην τροφοδοσία του νερού.

Ανοίξτε τη στρόφιγγα.

Τροφοδοσία του νερού από ένα ανοιχτό ρεζερβουάρ

. Ξεβιδώστε το ракόρ για την τροφοδοσία του νερού.

Відώστε το σωλήνα αναρρόφησης με φίλτρο (δεν περιλαμβάνε- ται στον εξοπλισμό) στο ракόρ για το νερό της συσκευής.

. Βυθίστε το φίλτρο στο ρεζερβουάρ.

Απαερώστε τη συσκευή πριν τη χρήση.

- Ξεβιδώστε τον εύκαμπτο σωλήνα υψηλής πίεσης από το ρακόρ της υψηλής πίεσης της συσκευής.

- Ανάψτε τη συσκευή και λειτουργήστε την μέχρι βγαίνει χωρίς φυσαλίδες από το ракόρ υψηλής πίεσης.

- Σβήστε τη συσκευή και ξαναβιδώστε τον εύκαμπτο σωλήνα υψηλής πίεσης.

> ΠΑΡΟΧΗ ΡΕΥΜΑΤΟΣ

- Η ηλεκτρική σύνδεση της συσκευής πρέπει να συμμορφώνεται με το πρότυπο IEC 60364-1.

Προτού συνδέσετε τη συσκευή, βεβαι- ωθείτε ότι τα στοιχεία στην πινακίδα τύπου συμφωνούν με αυτά του ηλεκτρικού δικτύου και ότι η πρίζα είναι ασφαλισμένη μέσω ενός διακόπτη προστασίας διαρροής προς γη με ευαισθησία απόκρισης κάτω από 0.03 A - 30 ms.

- Αν η πρίζα και το φις της συσκευής δεν ταιριάζουν μεταξύ τους, αναθέστε σε εκπαιδευμένο εξειδικευμένο προσωπικό την αντικατάσταση της πρίζας με άλλη κατάλληλη.

- Μη χρησιμοποιείτε τη συσκευή σε θερμοκρασίες κάτω από 0ΓC εάν είναι εξοπλισμένη με εύκαμπτο σωλήνα από PVC (Η VV-F).

△ XY ΠΡΟΣΟΧΗΑ: μη εγκεκριμένες τροποποιή- σεις μπορεί να είναι επικίνδυνες.

⚠️ Χ.ΠΡΟΣΟΧΗΑ: Σε περίπτωση χρήσης καλωδίου προέκτασης η πρίζα και το φις πρέπει να είναι αδιάβροχα, και οι διαστάσεις του καλωδίου να συμφωνούν με τα στοιχεία του παρακάτω πίνακα.

230-240V 400-415V

3G 2,5 mm2 4G 2,5 mm2

max 20 m max 30 m

ΠΡΟΒΛΕΠΟΜΕΝΗ ΧΡΗΣΗ

> ΑΠΟΣΥΣΚΕΥΑΣΙΑ

(βλέπετε εικ. B)

Αφαιρείτε τους άνω και κάτω γάντζους που στερεώνουν το χαρτόνι

στη παλέτα. Βγάζετε το κλουβί από χαρτόνι, ακουμπάτε δύο τωβαφάξτης μηχανής στο έδαφος και βγάζετε τη παλέτα.

της εγ-

> ПЕРИГРАФН

(βλέπετε εικ. A)

① Διακόπτης ηλεκτρικής αντλίας

② Ρυθμιστής καυστήρα

③ Ρυθμιστής απορρυπαντικού

④ Μανόμετρο

⑤ Διακόπτης καυστήρα

⑥ Προειδοποιητικές λυχνίες(OPTIONAL)

⑦ Έξοδος νερού υψηλής πίεσης

⑧ Είσοδος νερού + φίλτρο

⑨ Πιστόλι

⑩ Σωλήνας εκτόξευσης

⑪, Σωλήνας υψηλής πίεσης

⑫ ηερο Συδετικό εύκαμπτου σωλήνα

⑬ Ακροφύσιο

⑭ Diesel δεξαμενή

⑮ Απορρυπαντικού δεξαμενή

> ΣΤΟΙΧΕΙΑ ΕΛΕΓΧΟΥ

ΔΙΑΚΟΠΤΕΣ ΕΛΕΓΧΟΥ

① Διακόπτης ηλεκτρικής αντλίας

② Διακόπτης καυστήρα με ρυθμιστή

③ Ρυθμιστής απορρυπαντικού

⑤ Διακόπτης καυστήρα

⑥ Προειδοποιητικές λυχνίες DIESEL (OPTIONAL)

⑥ A: Πράσινη προειδοποιητική λυχνία ανάμματος διακόπτη ηλεκτρικής αντλίας

⑥ Β: Προειδοποιητική λυχνία ελέγχου διαρροών

- αναβοσβήνει όταν ενεργοποιήται επανειλημμένα σε μικρό χρονικό διάστημα το μοχλό του πιστολιού ή όταν υπάρχει μια διαρροή στο κύκλωμα υψηλής πίεσης. Απευθυνθείτε σε ένα εξουσιοδοτημένο κέντρο τεχνικής βοήθειας για την επισκευή της διαρροής. - μένει αναμμένη όταν αφήνετε τη μηχανή σε κατάσταση αναμονής (stand-by) για ένα χρονικό διάστημα πάνω από 20 λεπτά. Σβήνετε και ανάβετε και πάλι το διακόπτη της ηλεκτρικής αντλίας.

⑥ C: Προειδοποιητική λυχνία καυστήρα

- αναβοσβήνειόταναδειάζειηδεξαμενήτουπετρελαίου και σταματάει τον καυστήρα. Ανεφοδιάζετε.

- μένει αναμμένη όταν ανάβει ο καυστήρας.

A.S.S. AUTOMATIC STOP SYSTEM

(εάν υπάρχει)

Αυτόματο Σύστημα Διακοπής

ΠΑΡΑΤΗΡΗΣΗ:οκαθαριστήςυψηλήςπίεσης είναι εξοπλισμένος

με ένα A.S.S. (Αυτόματο Σύστημα Διακοπής) το οποίο απενεργοποιεί τη μηχανή κατά τη φάση παράκαμψης. ενεργοποίηση της μηχανής βάλτε το διακόπτη στη θέση "ON" και κατόπιν πατήστε την ασφάλεια σκανδάλης: το A.S.S. θέτει σε λειτουργία τη μηχανή και την απενεργοποιεί όταν αφήσετε τη σκανδάλη. Γι' αυτό το λόγο σας συνιστούμε να ασφαλίζετε το πιστόλι με το μηχανισμό που υπάρχει στη σκανδάλη κάθε φορά που απενεργοποιείτε τη μηχανή προς αποφυγή ανεπιθύμητων εκκινήσεων.

• Η μηχανή μπορεί να εκκινηθεί από μόνη της χωρίς να έχει ενεριοποιηθεί το πιστόλι εξαιτίας π.χ. φυσαλίδων αέρα στο νερό. Σε περίπτωση ακινητοποίησης για περισσότερα από 5 λεττά δε θα πρέπει να θέσετε το διακόπτη στο OFF.
• Ελέγξτε αν το συνδετικό τεμάχιο του εύκαμπτου σωλήνα υψηλής πίεσης είναι σωστά συνδεδεμένο με τη συσκευή και με το πιστόλι που προβλέπεται ως εξοπλισμός.

Εάν η μηχανή έχει έναν ρυθμιστή πίεσης:

• με τη πίεση ρυθμισμένη στο ελάχιστο το Α.Σ.Α. (Αυτόματο Σύστημα Αναστολής) μπορεί να μη παρέμβει. Απολειτουργήσετε τη μηχανή με τρόπο by-pass για λεπτό.
• αποφεύγετε ενεργοποιήσεις με ψηλή συχνότητα του του πιστολιού (γιατί μπορούν να συμβούν δυσλειτουργίες).

> ΕΓΚΑΤΑΣΤΑΣΗ ΚΑΙ ΕΚΚΙΝΗΣΗ

(βλέπετε εικ. A)

ΕΦΟΔΙΑΣΜΟΣ (Diesel δεξαμενή)

Γεμίστε το ρεζερβουάρ με καύσιμο που υποδεικνύεται από την πι- νακίδα τεχνικών χαρακτηριστικών (Diesel).

Αποφύγετε να αδειάσει το ρεζερβουάρ κατά τη λειτουργία για να μη χαλάσει η αντλία του πετρελαίου.

△ ΠΡΟΣΟΧΗΝ χρήση καυσίμων ακατάλληλων μπορεί να προκαλέσει κίνδυνο.

ΕΦΟΔΙΑΣΜΟΣ (Απορρυπαντικού δεξαμενή)

Γεμίστε το ρεζερβουάρ του απορρυπαντικού με προϊόντα προτεινόμενα κατάλληλα για τον τύπο πλυσίματος που θα κάνετε.

⚠️ ΠΡΟΣΟΧΗΝ χρησιμοποιείτε μόνο υγρά απορρυπαντικά, αποφύγετε απολύτως όξινα προϊόντα ή πολύ αλκαλικά. Σας συμβουλεύουμε να χρησιμοποιείτε τα προϊόντα μελετήθηκαν ακριβώς για τη χρήση τους με τις υδρο-πλυστικές μηχανές.

ΕΓΚΑΤΑΣΤΑΣΗ

(βλέπε εικ. CDEFG)

- Βεβαιωθείτε ότι ο διακόπτης είναι σε θέση (0) OFF και Είσοδος ο νερού + φίλτρο.

- Σιδιαρμοληση του Συνδετικό εύκαμπτου σωλήνα

Συνδέστε έναν εύκαμπο σωλήνα τροφοδοσίας (δεν περιλαμβάνεται στον εξοπλισμό) στο ρακόρ για το νερό τησυσκευής και στην τροφοδοσία του νερού ∅ 13 mm (1/2").
- Συναρμολογηση του Σωλήνας υψηλής πίεσης να Έξοδος νερού υψηλής πίεση (OUTLET).
- συνδέστε το σωλήνα υψηλής πίεσης στο πιστόλι
Ανοίξτε τη στρόφιγγα <40°C..

ΠΡΟΣΟΧΗ: Απορροφάτε μόνο νερό φιλτραρισμένο ή καθαρό.

• να Κατάργηση το χειρόφρενο να που υπάρχει στο πιστόλι για να ανοίγματα να νερό, να απελευθερώσει τις φυσαλίδες αέρα.
• και μοντάρετε τον εκτοξευτήρα σε Πιστόλι.
• και μοντάρετε τον Ακροφύσιο σε εκτοξευτήρα.
• και συνδέστε τη συσκευή σε μια κατάλληλη ηλεκτρική πρίζα.

ΡΥΘΜΙΣΗ 1ης ΕΚΚΙΝΗΣΗΣ

Για την πρώτη φορά ή μετά από μια περίοδο παρατεταμένης αχρησίας πρέπει να συνδέσετε για μερικά λεπτά το σωλήνα απορρόφησης για να βγουν από την αποστολή ενδεχόμενες ακαθαραίες έτσι που να μη βουλώσει το ακροφύσιο του πιστολιο.

ΕΚΚΙΝΗΣΗ

μοχλώ περίπτωση λειτουργίας σε κλειστό περιβάλλον πρέπει να εξασφαλίσετε έναν επαρκή αερισμό και την εξαγωγή αερίων.

- Θέστε σε κίνηση τη μηχανή πατώντας το διακόπτη, και την ίδια στιγμή, πατήστε τη σκανδάλη.

Για να πλύνετε με ζεστό νερό

- περιστρέψτε το διακόπτη καυστήρα και επιλέξτε την επιθυμητή θερμοκρασία. Για να αναμίξετε το απορρυπαντικό ή το απολυμαντικό στον πίδακα νερού, ανοίξτε το ρυθμιστη στην επιθυμητή ποσότητα όπως υποδεικνύεται στο κεφάλαιο «ΑΠΟΡΡΟΦΗΣΗ ΤΟΥ ΑΠΟΡΡΥΠΑΝΤΙΚΟΥ».

ΔΠΡΟΣΟΧΗ: Σε περίπτωση λειτουργίας σε κλειστό περιβάλλον πρέπει να εξασφαλίσετε έναν επαρκή αερισμό και την εξαγωγή αερίων.

ΧΡΗΣΗ ΜΕ ΘΕΡΜΟΣΤΑΤΗ ΠΟΥ ΠΛΝΩ ΑΠΟ 100 ° C.

Κατά την εργασία με θερμοκρασίες άνω των 100 ° C, θα πρέπει να κάνει αυτά τα βήματα:

• Η πίεση δεν πρέπει να υπερβαίνει τα 32 bar.
• Μπορείτε να ρυθμίσετε την πίεση μέσω του διακόπτη τοποθετημένο στην αντλία παράκαμψης.

μας Εγκαταστήστε το γάδο ακροφύσιο ατμού. 3.749.0183 (ΠΡΟΑΙΡΕΤΙΚΑ, ΠΟΥ ΔΕΝ ΠΑΡΕΧΟΝΤΑΙ).

> ANAPPOΦΗΣΗ ΤΟΥ ΑΠΟΡΡΥΠΑΝΤΙΚΟΥ

Χαμηλή πίεση

(ΠΡΟΑΙΡΕΤΙΚΑ) υψηλη/χαμηλη πιεση. (εικ. Ⅰ)

Η ρυθμιζόμενη κεφαλή επιτρέπει να επιλέξετε την εκτόξευση

EL

χαμηλής ή υψηλής πίεσης.

Η επιλογή της πίεσης γίνεται στρέφοντας τη ρυθμιζόμενη κεφαλή.

Για να αυξήσετε τη πίεση στρέφετε τη ρυθμιζόμενη κεφαλή δεξιόστροφα, για να μειώσετε τη πίεση την στρέφετε αριστερόστροφα.

Η αναρρόφηση του απορρυπαντικού γίνεται αυτόματα ρυθμιζόμενη κεφαλή του σωλήνα εκτόξευσης στρέφεται λειτουργία χαμηλής πίεσης (αριστερόστροφα).

Η ανάμιξη του απορρυπαντικού με το νερό γίνεται αυτόματα με τη διέλευση του νερού. Η ποσότητα απορροφούμενου απορρυπαντικού εξαρτάται από την τεθείσα ποσότητα στον επιλογέα ρύθμισης απορρυπαντικού.

△ ΠΡΟΣΟΧΗ: χρησιμοποιείτε μόνο υγρά απορρυπαντικά, αποφεύγετε απολύτως τα όξινα ή πολύ αλκαλικά προϊόντα.

Σας συμβουλεύουμε να χρησιμοποιείτε τα προϊόντα έχουν μελετηθεί ακριβώς για τη χρήση με υδρο μηχανές.

ANAPPOΦΗΣΗ ΤΟΥ ΑΠΟΡΡΥΠΑΝΤΙΚΟΥ

υψηλή πίεση

(ΠΡΟΑΙΡΕΤΙΚΑ) υψηλη πιεση. (εικ. 1)

Η αναρρόφηση του απορρυπαντικού γίνεται αυτόματα ανοίγετε τον κρουνό.

Η ανάμιξη του απορρυπαντικού με το νερό γίνεται με τη διέλευση του νερού. Η ποσότητα απορροφο απορρυπαντικού εξαρτάται από την τεθείσα ποσότητα επιλογέα ρύθμισης απορρυπαντικού.

Δ ΠΡΟΣΟΧΗ: χρησιμοποιείτε μόνο υγρά απορρυπαντικά, αποφεύγετε απολύτως τα όξινα ή πολύ αλκαλικά προϊόντα. Σας συμβουλεύουμε να χρησιμοποιείτε τα προϊόντα μας που έχουν μελετηθεί ακριβώς για τη χρήση με υδρο-πλυστικές μηχανές.

ΣΥΝΤΗΡΗΣΗ

ΣΗΜΑΝΤΙΚΟ: πριν διενεργήσετε οποιαδήποτε συντήρηση στην υδρο-πλυστική μηχανή εκτονώστε την πίεση, διακόψτε την ηλεκτρική και υδατική σύνδεση.

ΕΛΕΓΧΟΣ ΣΤΑΘΜΗΣ ΛΑΔΙΟΥ ΑΝΤΛΙΑΣ

Ελέγξτε περιοδικά τη στάθμη του λαδιού. Η αλλαγή αρχικά πρέπει να γίνεται μετά από 50 ώρες εργασίας, ακολούθως κάθε 500 ώρες. Συνιστάται λάδι SAE 20/30, 15W-40, 20W-40.

ΕΛΕΓΧΟΣ ΦΙΛΤΡΟΥ ΑΠΟΡΡΟΦΗΣΗΣ ΝΕΡΟΥ

Επιθεωρείτε και καθαρίζετε περιοδικά το φίλτρο απον νερού (εικ. 11) που βρίσκεται στο ракόρ εισόδου. Είναι σημαντικό για να αποφύγετε βουλώματα και να διακυβευτεί η καλή λειτουργία της αντλίας.

ΚΑΘΑΡΙΣΜΟΣ ΦΙΛΤΡΟΥ ΠΕΤΡΕΛΑΙΟΥ

Ελέγξτε περιοδικά το φίλτρο πετρελαίου (εικ. 12), αν είναι φθαρμένο ή πολύ λερωμένο αντικαταστήστε το.

ΗΛΕΚΤΡΙΚΟΣ ΚΙΝΗΤΗΡΑΣ

Αν υπάρχει κάποια ανωμαλία στη λειτουργία του κινητήρα αυτός σταματάει. Περιμένετε 5-10 λεπτά πριν τον ξαναθέσετε σε κίνηση. Ιγά τη Αν η ανώμαλία επιμένει συμβουλευτείτε το κεφάλαιο "ΠΡΟΒΛΗΜΑΤΑ ΚΑΙ ΛΥΣΕΙΣ". Αν πάραυτα δεν καταφέρετε να απομακρύνετε το πρόβλημα διακόψτε τη χρήση και απευθυνθείτε σε ένα Εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης.

ΗΛΕΚΤΡΙΚΟ ΚΑΛΩΔΙΟ

⚠ ΠΡΟΣΟΧΗΝ Προσέχετε να μη χαλάσετε το ηλεκτρικό καλώδιο. Φροντίσετε η εξουσιοδοτημένη υπηρεσία τεχνικής βοήθειας πελατών/ο ειδικευμένος ηλεκτρολόγος να σας αντικαταστήσουν αμέσως το χαλασμένο καλώδιο τροφοδότησης.

ΑΦΑΛΑΤΩΣΗ

Η επεξεργασία απασβέστωσης πρέπει να εκτελεστεί περιοδικά με ειδικά προϊόντα. Η περιοδικότητα εξαρτάται από τη σκληρότητα του νερού. Σε ένα βαρέλι νερού τουλάχιστον 30 λίτρων αδειάζετε το προϊόν σε αναλογία ενός λίτρου κάθε 15 λίτρα νερού. Αποσυνδέετε το πιστόλι από το σωλήνα υψηλής πίεσης, βουτάτε την ελεύθερη άκρη του σωλήνα στο βαρέλι, έτσι ώστε να σχηματίσετε ένα κλειστό κύκλωμα και έτσι ώστε το μηχάνημα εκτόξευσης πίδακα υδατος υψηλής πίεσης αναρροφήσει το προϊόν για τουλάχιστον 10 υπενού. Σας συμβουλεύουμε η άκρη του σωλήνα παροχής να αδειάζετον σε ένα σακούλι από πανί ή δικτυωτό για να αποφύγετε να ξαναμπεί στο κύκλωμα το αφαιρεμένο ασβεστόλιθο. Κατόπιν επαναφέρετε τη κανονική σύνδεση και ξεπλένετε με άφθονο κρύο νερό. Σας συμβουλεύουμε να φροντίσετε ώστε η διαδικασία εκτελεστεί από προσωπικό της δικής μας υπηρεσίας τεχνικής βοήθειας από τρ στιγμή που το απασβεστοποιητικό προϊόν μπορεί να προκαλέσει την φθορά των εξαρτημάτων. Για τη διάθεση του απασβεστοποιητικού ακολουθήστε τους ισχύοντας νόμους.

Δοχείο μαλακτικού υγρού. (Optional-Ε'ΑΝ ΥΠΑΡΧΕΙ)

Η διεργασία αφαλάτωσης διενεργείται περιοδικά με ειδικά προϊόντα. Η περιοδικότητα εξαρτάται από την σκληρότητα Προτείνεται η διαδικασία να διενεργηθεί από προσωπικό της δικής μας τεχνικής υποστήριξης διότι το αφαλατικό προϊόν τηροκατέσεύφθορά στα εξαρτήματα. Για τη διάθεση του αφαλατικού τηρείτε τους ισχύοντες κανονισμούς.

- Γεμίζετε το δοχείο του μαλακτικού με δικά μας προϊόντα (πάντως μη διαβρωτικά) η δοσολογία είναι ρυθμισμένη σε μια μέση τιμή, φησημή πηρεσίες Τεχνικής Βοήθειας μπορούν να προσαρμόσουν τη ρύθμιση στις τοπικές συνθήκες.

ΚΑΘΑΡΙΣΜΑ ΛΕΒΗΤΑ

⚠️ ΠΡΟΣΟΧΗ: Για όλες τις διαδικασίες συντήρησης του λέβητα, της αντλίας υψηλής πίεσης και της μηχανής πρέπει να

απευθυνθείτε σε επαγγελματικά ειδικευμένο προσωπικό ή σε ένα από τα δικά μας εξουσιοδοτημένα κέντρα τεχνικής βοήθειας.

• Το καθάρισμα του λέβητα πρέπει να γίνεται περιοδικά κάθε 180 ÷ 200 ώρες εργασίας σύμφωνα με την ακόλουθη διαδικασία:
- Αποσυναρμολογείτε τη φλάντζα στηρίγματος του ακροφυσίου και των ηλεκτροδίων (κεφαλή καυστήρα).
- Καθαρίζετε με πεπιεσμένο αέρα το φίλτρο του ακροφυσίου και ελέγχετε τη θέση των ηλεκτροδίων.
• Αφαιρείτε το κάλυμμα του λέβητα, καθαρίζετε τον εκτροπέα.
• Κατόπιν αφαιρείτε το εσωτερικό κάλυμμα με το χέρι.
- Ξεβιδώνετε τα παξιμάδια μπλοκαρίσματος της σερπαντίνας και εξάγετε τη σερπαντίνα από το λέβητα.
• Με τη σιδερένια βούρτσα καθαρίζετε τη σερπαντίνα.
• Αναρροφάτε τα υπολείμματα του λέβητα.
- Συναρμολογείτε πάλι το σύνολο ακολουθώντας τις διαδικασίες με την αντίστροφη σειρά.

⚠️ ΠΡΟΣΟΧΗΝ Το ειδικευμένο προσωπικό πρέπει να εκτελεί περιοδικά το συνολικό έλεγχο και την ρύθμιση της όπως προβλέπει ο νόμος.

> НЛЕКТРИКО ДІАГРАММА

Βλέπετε τις εικόνες, σελ. 7-8.

> ΣΧΕΔΙΟ ΥΔΡΕΥΣΗΣ

Βλέπετε τις εικόνες, σελ. 7-8.

> ΠΡΟΒΛΗΜΑΤΑ ΚΑΙ ΛΥΣΕΙΣ

Πριν οποιαδήποτε επέμβαση στη μηχανή βγάζετε την τροφοδότηση, την τροφοδότηση δικτύου ύδρευσης και εξάγετε τη πίεση. Ενεργείτε συστηματικά για την ανίχνευση βλαβών σύμφωνα με τον ακόλουθο διάγραμμα· εάν παρά αυτό δεν καταφέρνετε να αφαιρέσετε τη δυσκολία, ζητήστε την επέμβαση της Τεχνικής Βοήθειας.

Προβλήματα		Ενεργοποιώντας το διακόπτη ανάφλεξης η μηχανή δεν ξεκινάει
Αιτιες		Ο ρευματολήπτης δεν είναι καλά τοποθετημένος στη πρίζα.Καμένες ασφάλειες του πίνακα σύνδεσης.
Λύσεις · Ελέγχετε προσεχτικά τη πρίζα και το ηλεκτρικό καλώδιο.Τις ελέγχετε και τις αλλάζετε.
	Ο κινητήρας βουίζει αλλά δεν ξεκινάει
Αιτιες	Λείπει μια φάση (για τα τριφασικά μοντέλα).Χαμηλή τάση.Μπλοκαρισμένη αντλία υψηλής πίεσης.

Λύσεις	Απευθυνθείτε σε ένα εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης.Απευθυνθείτε σε ένα εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης.Απευθυνθείτε σε ένα εξουσιοδοτημένο κέντρο τεκνικής υποστήριξης.
	Ο κινητήρας σταματάει ξαφνικά ή μετά από μερικά λεπτά
Αιτιες	Ο διακόπτης ασφαλείας κινητήρα ενεγοποιήθηκε εξ' αιτίας της ανεπαρκής τάσης δικτύου.
Λύσεις	Ελέγχετε την τιμή της τάσης δικτύου.Απευθυνθείτε σε ένα εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης.
	Με το σωλήνα εκτόξευσης ανοιχτό η πίεση ανεβαίνει και κατεβαίνει
Αιτιες καύσης,	Βουλωμένο ή παραμορφωμένο ακροφύσιο.Σερπαντίνα του λέβητα ή σωλήνας εκτόξευσης βουλωμένοι από το ασβεστόλιθο.
Λύσεις	Το καθαρίζετε ή το αντικαταστείτε.Αφαιρείτε τα άλατα.
	Υπερβολικές ταλαντώσεις στη παροχή
Αιτιες	Συσσωρευτής πίεσης ξέφορτος.Φθαρμένες ή βρόμικες βαλβίδες.
Λύσεις εκτρική	Ελέγχετε την πίεση στο συσσωρευτή.Ελέγχετε και/ή αντικαταστείτε.
	Η αντλία λειτουργεί αλλά δεν φτάνει τις καθορισμένες πίεσεις
πήσεις	Η αντλία αναρροφεί αέρα.Φθαρμένες βαλβίδες.Φθαρμένη υποδοχή της βαλβίδας ρύθμισης.Ακατάλληλο ή φθαρμένο ακροφύσιο.Φθαρμένες τοιμούχες
Λύσεις	Ελέγχετε τους σωλήνες αναρρόφησης και βεβαιωθείτε ότι είναι καλά στεγανοποιημένοι.Ελέγχετε και/ή αντικαταστείτε.Ελέγχετε και/ή αντικαταστείτε.Απευθυνθείτε σε ένα εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης.Απευθυνθείτε σε ένα εξουσιοδοτημένο κέντρο τέχνικής υποστήριξης.
	Ανώμαλες διακυμάνσεις πίεσης
Αιτιες	Βαλβίδες αναρρόφησης και/ή παροχής φθαρμένες.Παρουσία ξένων σωμάτων στις βαλβίδες που διακινδυνεύουν τη λειτουργία.Αναρρόφηση αέρα.Φθαρμένες τοιμούχες.

EL

Λύσεις	Ελέγχετε και/ή αντικαταστείτε.Ελέγχετε και καθαρίζετε τις βαλβίδες.Ελέγχετε τους σωλήνες αναρρόφησης.Ελέγχετε και/ή αντικαταστείτε τις τοιμούχες.
	Πτώση της πίεσης
Αιτιες	Φθαρμένο ακροφύσιο.Βαλβίδες αναρρόφησης και/ή παροχής χαλασμένες ή εξαντλημένες.Παρουσία ξένων σωμάτων στις βαλβίδες που διακινδυνεύουν τη λειτουργία.Φθαρμένη υποδοχή της βαλβίδας ρύθμισης.Φθαρμένες τοιμούχες.
Λύσεις	Αλλάζετε το ακροφύσιο.Ελέγχετε και/ή αντικαταστείτε τις βαλβίδες.Ελέγχετε και καθαρίζετε τις βαλβίδες.Ελέγχετε και/ή αντικαταστείτε την υποδοχή της βαλβίδας ρύθμισης.Αντικαταστείτε τις τοιμούχες.
	Θόρυβος
Αιτιες	Αναρρόφηση αέρα.Ελατήρια βαλβίδας αναρρόφησης και/ή παροχής χαλασμένα ή εξαντλημένα.Παρουσία ξένων σωμάτων στις βαλβίδες αναρρόφησης και/ή παροχής.Φθαρμένα κουζινέτα.Υπερβολικές θερμοκρασίες του αντλημένου υγρού.
Λύσεις	Ελέγχετε τους σωλήνες αναρρόφησης και βεβαιωθείτε ότι είναι καλά στεγανοποιημένοι.Αντικαταστείτε τα ελατήρια βαλβίδας.Ελέγχετε και καθαρίζετε τις βαλβίδες αναρρόφησης και παροχής.Αντικαταστείτε τα κουζινέτα.Μειώνετε τη θερμοκρασία του αντλημένου υγρού.
	Παρουσία νερού στο λάδι
Αιτιες	Στεγανοποιητικό δακτύλιο πλευράς κάρτερ φθαρμένο.Ψηλό ποσοστό υγρασίας του αέρα.Εντελώς φθαρμένες τοιμούχες.
Λύσεις	Ελέγχετε και/ή αντικαταστείτε το στεγανοποιητικό δακτύλιο.Αλλάζετε το λάδι με συχνότητες διπλές σε σχέση με εκείνει ορισμένες.Αντικαταστείτε τις τοιμούχες.
	Διεισδύσεις νερού από απορρύψεις μεταξύ κάρτερ και κεφαλής
Αιτιες	Φθαρμένες τοιμούχες.Φθαρμένο έμβολο.Φθαρμένη τοιμούχα τάπας εμβόλου.

Λύσεις	Αντικαταστείτε τις τοιμούχεςΑντικαταστείτε το έμβολο.Αντικαταστείτε την τοιμούχα της τάπας εμβόλου.
	Διεισδύσεις λαδιού από απορρύψεις μεταξύ κεφαλής και κάρτερ
Αιτιες	Στεγανοποιητικά δακτύλια πλευράς κάρτερ φθαρμένα.
Λύσεις	Αντικαταστείτε τα στεγανοποιητικά δακτύλια.
	Ενεργοποιώντας τον διακόπτη του καυστήρα δεν ανάβει ο λέβητας
Αιτιες	Έλλειψη πετρελαίου.Βουλωμένο φίλτρο πετρελαίου.Μπλοκαρισμένη ή καμένη αντλία πετρελαίου.Χαλασμένος θερμοστάτης.Ανεπαρκής εκφόρτιση ανάφλεξης ή εντελώφ απούσα.Τα ηλεκτρόδια δεν είναι στη σωστή απόσταση.Καμένη ασφάλεια.
Λύσεις	Ελέγχετε τη στάθμη στη δεξαμενή και ελέγχετε την καθαριότητα του άκαμπτου σωληνάριου αναρρόφησης.Αντικαταστείτε το φίλτρο γραμμής.Το αντικαταστείτε.Το αντικαταστείτε.Απευθυνθείτε σε ένα εξουσιοδοτημένο κέντρο τεχνικής υποστήριξης.Ελέγχετε τη θέση τους.Την αντικαταστείτε.
	Το νερό δεν είναι αρκετό ζεστό
Αιτιες	Ανεπαρκής απόδοση του λέβητα.Σερπαντίνα του λέβητα βουλωμένη από το ασβεστόλιθο.
Λύσεις	Καθαρίζετε το φίλτρο του ακροφυσίου του καυστήρα.Καθαρίζετε το φίλτρο πετρελαίου.Ελέγχετε τη πίεση της αντλίας πετρελαίου.Αφαιρείτε τα άλατα.
	Υπερβολικός καπνός από την καπνοδόχο
Αιτιες	Μη σωστή καύση.Καύσιμο αλλοιωμένο με προσμείξεις ή νερό.
Λύσεις	Καθαρίζετε το φίλτρο πετρελαίου.Καθαρίζετε το λέβητα.Αδειάζετε τη δεξαμενή και τη καθαρίζετε προσεχτικά.Καθαρίζετε το φίλτρο πετρελαίου.
	Ανεπαρκής αναρρόφηση απορρυπαντικού
Αιτιες	Εξαντλημένο απορρυπαντικό.Καθαλάτωση κολλημένη στην επιφάνεια του εγχυτήρα.Σερπαντίνα, σωλήνας ή σωλήνας εκτόξευσης βουλωμένοι.
Λύσεις	Γεμίζετε το βαρέλι με απορρυπαντικό.Καθαρίζετε.Καθαρίζετε ή αφαιρείτε τα άλατα.

> ΕΠΙΣΚΕΥΕΣ - ΑΝΤΑΛΛΑΚΤΙΚΑ

Για ενδεχόμενα προβλήματα που δεν αναφέρονται στο παρόν εγχειρίδιο ή σπασίματα της μηχανής παρακαλείο επικοινωνήσετε με ένα Εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης για τη σχετική επισκευή ή για την εν αντικατάσταση αυθεντικών ανταλλακτικών. Χρησιμοποιείτε αποκλειστικά αυθεντικά ανταλλακτικά.

> ΟΡΟΙ ΕΓΓΥΗΣΗΣ

Όλες οι συσκευές μας έχουν υποστεί αυστηρές δοκιμές και καλύπτονται από εγγύηση για κατασκευαστικά ελαττώματα σύμφωνα με την ισχύουσα νομοθεσία (τουλάχιστον 12 εγγύηση ισχύει από την ημερομηνία αγοράς. Σε περίστείλετε μία συσκευή καθαρισμού υψηλής πίεσης ή ε της για επισκευή τότε πρέπει να συμπεριλάβετε στην αποστολή και ένα αντίγραφο της απόδειξης.

Η παροχή εγγυήσεων προϋποθέτει: - ότι ελαττώματα οφείλονται σε σφάλματα υλι- κού ή κατασκευής. - ότι τηρήθηκαν επακριβώς

οι οδηγίες του εγχειριδίου λειτουργίας. - ότι οι επισκευές εκτελέστηκαν μόνο από εκπαιδευμένο προσωπικό σέρβις. - ότι χρησιμοποιήθηκαν μόνο γνήσια εξαρτήματα. - ότι το προϊόν δεν υπέστη κανενός είδους χτύπημα, πτώση και δεν εκτέθηκε σε παγετό. - ότι χρησιμοποιήθηκε μόνο καθαρό νερό. - ότι η συσκευή δε χρησιμοποιήθηκε σε κατάστημα ενοικίασης συσκευών ή για άλλους εμπορικούς σκοπούς. Από την εγγύηση αποκλείονται: - τα κινούμενα μέρη που υπόκεινται σε φθορά - Ο σωλήνας υψηλής πίεσης και προαιρετικά αξεσουάρ. - Τυχαίες ζημίες και ζημίες που προκαλούνται από τη μεταφορά, από αμέλεια ή εσφαλμέν χειρισμό, εσφαλμένη και ανορθόδοξη χρήση και εγκατάσταση που δεν πληρούν τις προδιαγραφές των οδηγιών λειτουργίας. - Στη εγγύηση δεν εμπίπτει ο καθαρισμός που μπορεί να χρειαστεί για τα λειτουργικά εξαρτήματα.

Η εγγύηση για επιδιορθώσεις περιλαμβάνει την αντικατάσταση ελαττωματικών εξαρτημάτων (εκτός από τη συσκευασία και την αποστολή). Η εγγύηση παύει να ισχύει όταν η συσκευή επιδιορθώνεται ή ανοίγεται από μη εξουσιοδοτημένα τρίτα άτομα. Στην εγγύηση δεν περιλαμβάνεται η αντικατάσταση της συσκευής

ή η επέκταση του χρόνου εγγύησης μετά την εμφάνιση μιας βλάβης. Ο κατασκευαστής δεν ευθύνεται για οποιεσδήποτε βλάβες σε πρόσωπα ή αντικείμενα που προκαλούνται από εσφαλμένη εγκατάσταση ή ακατάλληλη χρήση της συσκευής.

ΠΡΟΣΟΧΗ! Ελαττώματα όπως βουλωμένα ακροφύσια, μηχανές μπλοκαρισμένες λόγω υπολειμμάτων αλάτων, χαλασμένα αξεσου-άρ (π.χ. σωλήνας διπλωμένος) ή/και μηχανές που δεν παρουσιάζουν ελαττώματα ΔΕΝ ΚΑΛΥΠΤΟΝΤΑΙ ΑΠΟ ΕΓΓΥΗΣΗ.

> ΔΙΑΘΕΣΗ

Με την ιδιότητα του ιδιοκτήτη μιας ηλεκτρικής ή ηλε κτρονικής συσκευής, ο νόμος (σύμφωνα με την οδηγία ΕΕ 2002/96/ΕΚ τις 27 Ιανουαρίου του 2003 σχετικά με τα απορρίμματα ηλεκτρικών και ηλεκτρονικών συσκευών και τις εθνικές νομοθεσίες των Κρατών μέλων ΕΕ που έχουν πραγματοποιήσει αυτή την οδηγία) σας απαγορεύει να εξαλείψετε αυτό το προϊόν ή τα δικά του ηλεκτρικά αξεσουάρ /ηλεκτρονικά ως οικιακά αστικά στερεά απορρίμματα και σας επιβάλλει αντιθέτως να το απορρίψετε στα κατάλληλα κέντρα συλλογής. Είναι δυνατό να εξαλείψετε το προϊόν κατευθείαν στον αντιπρόσωπο αγοράζοντας εκόμεν και καινούριο προϊόν, ισοδύναμο εκείνου που πρέπει να εξαλείψετε. Εγκαταλείποντας το προϊόν στο περιβάλλον θα μπορούσαν να προκληθούν σοβαρές ζημιές στο ίδιο το περιβάλλον και στην υγεία των ανθρώπων. Το σύμβολο της φιγούρας απεικονίζει τον καστικών απορριμμάτων και απαγορεύεται αυστηρά να τοποθετήσετε τη συσκευή μέσα σε αυτά τα δοχεία. Η μη συμμόρφωση στις ενδείξεις της οδηγίας 2002/96/ΕΚ και στα εκτελεστικά διατάγματα των δηφορων κοινοτικών Κρατών τιμωρείται διοικητικώς.

EL

PT

EL ΠΙΣΤΟΠΟΙΗΤΙΚΟ ΡΕ ΣΥΜΜΟΡΦωΣΗΣ

EU-VAATIMUSTENMUKAISUUSVAKUUTUS

Ελ Δηλώνει υπεύθυνα ότι η μηχανή:

EL ΠΡΟΪΟΝ: ΜΗΧΑΝΗΜΑ ΚΑΘΑΡΙΣΜΟΥ ΜΕ ΥΨΗΛΗ ΠΛΕΣΗ

FUOTE: HYDRAULINEN KORKEAPAINEPESURI

ΜΟΝΤΕΛΟΥ-ΤΥΠΟΣ: ΝΡΧ ΧΡ

MALLI -TYYPPI: LKX XP

МОДЕЛЬ-ТИП: LKXLP

MODEL-VRSTE: Sundek 5

MODEL-TIP:

MODEL-TiPi:

Модел-Тип:

Hyper X LP

Hyper L LP

P86.0411

Είναι σύμφωνη με τις οδηγίες, και τις μεταγενέστερες τροποποιήσεις τους καθώς και με τους κανονισμούς και τις μεταγενέστερες τροποποιήσεις τους.

EL 2000/14/CE: Η συσκευή προσδιορίζεται στον αριθ.27 του συνημμένου I. Διαδικασία αξιολόγησης της πιστότητας σύμφωνα με το συνημμένο V.

• Στάθμη ηχητικής πίεσης

• Aänen paineen taso

EL Μετρημένη στάθμη ηχητικής ισχύος

Εγγυημένη στάθμη ηχητικής ισχύος

EL Ο τεχνικός φάκελος βρίσκεται στη στην οδό

EL Γενικός Διευθυντής

Toimitusjohtaja
