SHT B331 - Έπιπλο TV SENCOR - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Βάση τοίχου για τηλεόραση
Μάρκα	SENCOR
Μοντέλο	SHT B331
Υλικό	Ατσάλι
Συμβατότητα	Τηλεοράσεις με τυπική βάση VESA (βίδες M4, M5, M6)
Συμβατό μέγεθος οθόνης	23 έως 55 ίντσες (εκτίμηση)
Μέγιστο φορτίο	40 κιλά (εκτίμηση)
Απόσταση από τον τοίχο	Ρυθμιζόμενη οριζόντια μετά την εγκατάσταση
Κλίση	Μη κλινόμενη
Περιστροφή	Μη περιστρεφόμενο
Χρώμα	Μαύρο (υποτιθέμενο)
Αριθμός σημείων στερέωσης τοίχου	4
Τύπος στερέωσης τοίχου	Βίδες ST6.3×55 και ούπα 10×50 mm
Αλφάδι	Δεν περιλαμβάνεται (συνιστάται)
Απαραίτητα εργαλεία	Κατσαβίδι Phillips, δράπανο, τρυπάνι μπετόν 10 mm
Εγγύηση	2 χρόνια (τυπική της SENCOR)
Περιεχόμενα συσκευασίας	Σώμα βάσης, 2 βραχίονες, βίδες M4×14, M5×14, M6×14, ροδέλες D5, ροδέλες κάτω από βίδες, βίδες στερέωσης ST6.3×55, ούπα 10×50
Συμβατός τύπος τοίχου	Συμπαγή τούβλα, μπετόν, πάνελ (με κατάλληλα ούπα)
Συντήρηση	Καθαρίστε με ένα μαλακό και στεγνό πανί
Οδηγίες ασφαλείας	Μη χρησιμοποιείτε αν είναι κατεστραμμένο· κρατήστε το μακριά από παιδιά· αποφύγετε να κρεμιέστε στη βάση

Συχνές ερωτήσεις - SHT B331 SENCOR

Αυτή η βάση είναι συμβατή με όλες τις τηλεοράσεις;

Είναι συμβατή με τις περισσότερες τηλεοράσεις που χρησιμοποιούν βίδες M4, M5 ή M6. Ελέγξτε το πρότυπο VESA της τηλεόρασής σας (απόσταση μεταξύ των οπών στερέωσης) και το βάρος (μέγ. 40 κιλά).

Τι είδους τοίχος απαιτείται για την εγκατάσταση;

Η βάση είναι σχεδιασμένη για τοίχους από συμπαγή τούβλα, μπετόν ή πάνελ. Για άλλα υλικά (γυψοσανίδα, διάτρητο τούβλο), συμβουλευτείτε έναν επαγγελματία και χρησιμοποιήστε κατάλληλα ούπα.

Μπορώ να κλίνω ή να περιστρέψω την τηλεόραση μετά την εγκατάσταση;

Όχι, αυτό το μοντέλο είναι σταθερό: δεν επιτρέπει κλίση ή περιστροφή. Μόνο οριζόντια ρύθμιση (ισοπέδωση) είναι δυνατή πριν το τελικό σφίξιμο.

Ποια εργαλεία είναι απαραίτητα για την εγκατάσταση;

Θα χρειαστείτε ένα κατσαβίδι Phillips, ένα δράπανο με τρυπάνι μπετόν 10 mm, ένα αλφάδι και ενδεχομένως ένα κλειδί. Οι βίδες και τα ούπα παρέχονται.

Πώς στερεώνω τη βάση στον τοίχο;

Σημειώστε τις 4 τρύπες χρησιμοποιώντας το σώμα της βάσης, τρυπήστε σε βάθος 9 εκ., τοποθετήστε τα ούπα, στη συνέχεια βιδώστε τη βάση με τις βίδες ST6.3×55 και ροδέλες. Χρησιμοποιήστε αλφάδι για οριζοντιότητα.

Τι να κάνω αν η τηλεόραση δεν είναι ίσια μετά την εγκατάσταση;

Αφαιρέστε την τηλεόραση από τη βάση, χαλαρώστε τις βίδες στερέωσης στην πλάκα, ρυθμίστε την οριζοντιότητα με αλφάδι, στη συνέχεια σφίξτε ξανά τις βίδες πριν επανατοποθετήσετε την τηλεόραση.

Ποιες είναι οι προφυλάξεις ασφαλείας που πρέπει να τηρούνται;

Μην τοποθετείτε σε υγρό ή κατεστραμμένο τοίχο. Βεβαιωθείτε ότι οι βίδες είναι καλά σφιγμένες. Μην αφήνετε τα παιδιά να κρέμονται από τη βάση. Φοράτε γάντια για να αποφύγετε κοψίματα.

Πώς καθαρίζω τη βάση;

Χρησιμοποιήστε ένα μαλακό και στεγνό πανί. Μη χρησιμοποιείτε λειαντικά χημικά που μπορεί να καταστρέψουν το χρώμα.

Είναι η βάση επισκευάσιμη σε περίπτωση βλάβης;

Η βάση δεν περιέχει επισκευάσιμα εξαρτήματα. Σε περίπτωση ζημιάς (φθαρμένες βίδες, παραμόρφωση), συνιστάται η αντικατάσταση ολόκληρης της βάσης για λόγους ασφαλείας.

Ποια είναι η εγγύηση αυτού του προϊόντος;

Η τυπική εγγύηση της SENCOR είναι 2 χρόνια από την ημερομηνία αγοράς. Παρακαλούμε φυλάξτε την απόδειξη αγοράς για τυχόν απαιτήσεις.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ SHT B331 SENCOR

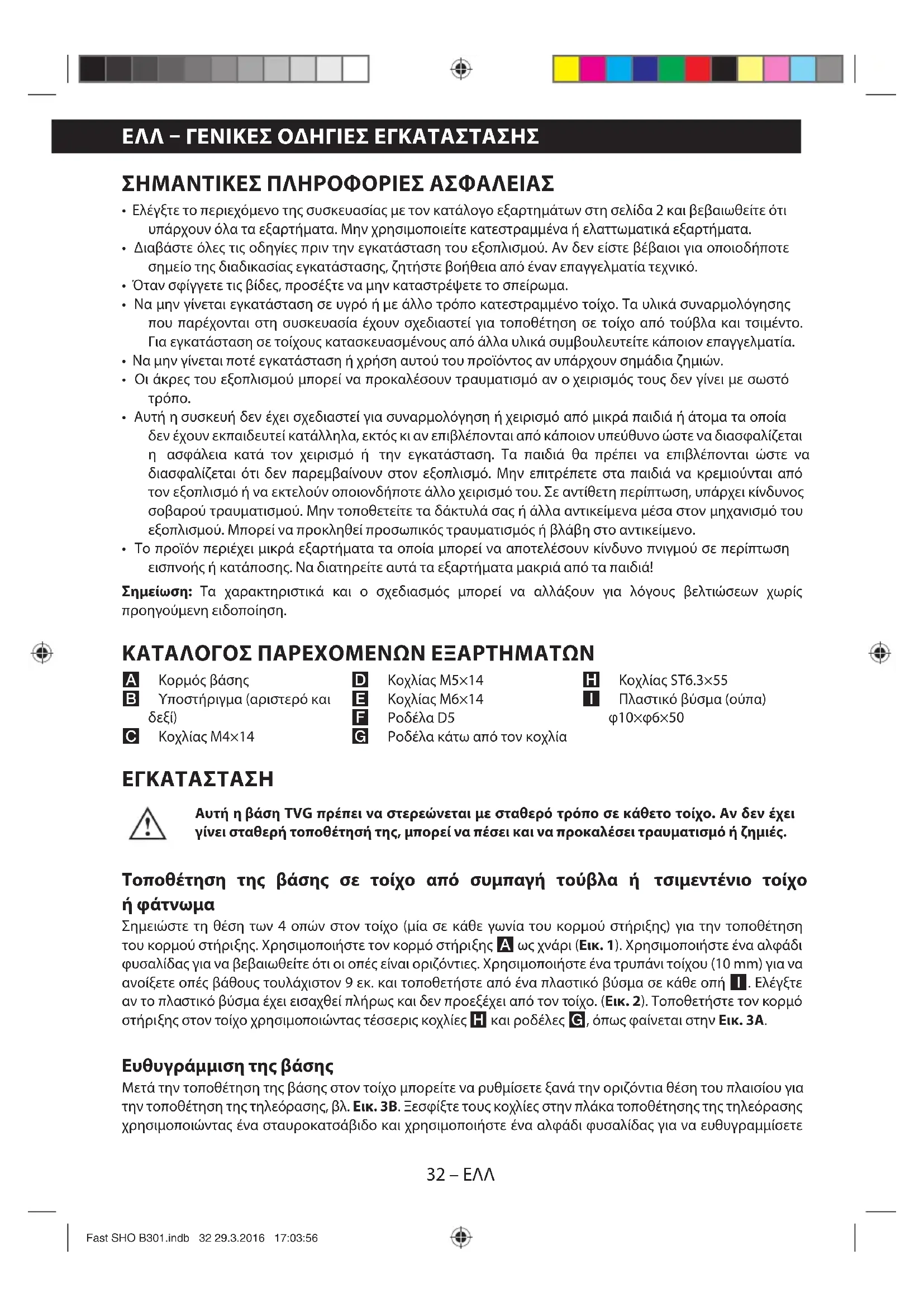

ΕΛΛ – ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΑΣΦΑΛΕΙΑΣ

• Ελέγξε το περιεχόμενο της συσκευασίας με τον κατάλογο εξαρτημάτων στη σελίδα 2 και βεβαιωθείτε ότι υπάρχουν όλα τα εξαρτήματα. Μην χρησιμοποιείτε κατεστραμμένα ή ελαττωματικά εξαρτήματα.
• Διαβάστε όλες τις οδηγίες πριν την εγκατάσταση του εξοπλισμού. Αν δεν είστε βέβαιοι για οποιοδήποτε σημείο της διαδικασίας εγκατάστασης, ζητήστε βοήθεια από έναν επαγγελματία τεχνικό.
• Όταν σφίγγετε τις βίδες, προσέξτε να μην καταστρέψετε το σπείρωμα.
  • Να μην γίνεται εγκατάσταση σε υγρό ή με άλλο τρόπο κατεστραμμένο τοίχο. Τα υλικά συναρμολόγησης που παρέχονται στη συσκευασία έχουν σχεδιαστεί για τοποθέτηση σε τοίχο από τούβλα και τοιμέντο. Για εγκατάσταση σε τοίχους κατασκευασμένους από άλλα υλικά συμβουλευτείτε κάποιον επαγγελματία.
• Να μην γίνεται ποτέ εγκατάσταση ή χρήση αυτού του προϊόντος αν υπάρχουν σημάδια ζημιών.
• Οι άκρες του εξοπλισμού μπορεί να προκαλέσουν τραυματισμό αν ο χειρισμός τους δεν γίνει με σωστό τρόπο.
  • Αυτή η συσκευή δεν έχει σχεδιαστεί για συναρμολόγηση ή χειρισμό από μικρά παιδιά ή άτομα τα οποία δεν έχουν εκπαιδευτεί κατάλληλα, εκτός κι αν επιβλέπονται από κάποιον υπεύθυνο ώστε να διασφαλίζεται η ασφάλεια κατά τον χειρισμό ή την εγκατάσταση. Τα παιδιά θα πρέπει να επιβλέπονται ώστε να διασφαλίζεται ότι δεν παρεμβαίνουν στον εξοπλισμό. Μην επιτρέπετε στα παιδιά να κρεμιούνται από τον εξοπλισμό ή να εκτελούν οποιονδήποτε άλλο χειρισμό του. Σε αντίθετη περίπτωση, υπάρχει κίνδυνος σοβαρού τραυματισμού. Μην τοποθετείτε τα δάκτυλά σας ή άλλα αντικείμενα μέσα στον μηχανισμό του εξοπλισμού. Μπορεί να προκληθεί προσωπικός τραυματισμός ή βλάβη στο αντικείμενο.
• Το προϊόν περιέχει μικρά εξαρτήματα τα οποία μπορεί να αποτελέσουν κίνδυνο πνιγμού σε περίπτωση εισπνοής ή κατάποσης. Να διατηρείτε αυτά τα εξαρτήματα μακριά από τα παιδιά!

Σημείωση: Τα χαρακτηριστικά και ο σχεδιασμός μπορεί να αλλάξουν για λόγους βελτιώσεων χωρίς προηγούμενη ειδοποίηση.

ΚΑΤΑΛΟΓΟΣ ΠΑΡΕΧΟΜΕΝΩΝ ΕΞΑΡΤΗΜΑΤΩΝ

A Κορμός βάσης
B Υποστήριγμα (αριστερό και δεξί)
C Koχλίας M4×14

D Koχλίας M5×14
E Koχλίας M6×14
F Poδέλα D5
G Ροδέλα κάτω από τον κοχλία

H Koχλίας ST6.3×55
Πλαστικό βύσμα (ούπα) φ10×φ6×50

ΕΓΚΑΤΑΣΤΑΣΗ

Αυτή η βάση TVG πρέπει να στερεώνεται με σταθερό τρόπο σε κάθετο τοίχο. Αν δεν έχει γίνει σταθερή τοποθέτησή της, μπορεί να πέσει και να προκαλέσει τραυματισμό ή ζημιές.

Τοποθέτηση της βάσης σε τοίχο από συμπαγή τούβλα ή τσιμεντένιο τοίχο ή φάτνωμα

Σημειώστε τη θέση των 4 οπών στον τοίχο (μία σε κάθε γωνία του κορμού στήριξης) για την τοποθέτηση του κορμού στήριξης. Χρησιμοποιήστε τον κορμό στήριξης A ως χνάρι (Εικ. 1). Χρησιμοποιήστε ένα αλφάδι φυσαλίδας για να βεβαιωθείτε ότι οι οπές είναι οριζόντιες. Χρησιμοποιήστε ένα τρυπάνι τοίχου (10 mm) για να ανοίξετε οπές βάθους τουλάχιστον 9 εκ. και τοποθετήστε από ένα πλαστικό βύσμα σε κάθε οπή I. Ελέγξτε αν το πλαστικό βύσμα έχει εισαχθεί πλήρως και δεν προεξέχει από τον τοίχο. (Εικ. 2). Τοποθετήστε τον κορμό στήριξης στον τοίχο χρησιμοποιώντας τέσσερις κοχλίες H και ροδέλες G, όπως φαίνεται στην Εικ. 3Α.

Ευθυγράμμιση της βάσης

Μετά την τοποθέτηση της βάσης στον τοίχο μπορείτε να ρυθμίσετε ξανά την οριζόντια θέση του πλαισίου για την τοποθέτηση της τηλεόρασης, βλ. Εικ. 3Β. Ξεσφίξτε τους κοχλίες στην πλάκα τοποθέτησης της τηλεόρασης χρησιμοποιώντας ένα σταυροκατσάβιδο και χρησιμοποιήστε ένα αλφάδι φυσαλίδας για να ευθυγραμμίσετε

την πλάκα στην οριζόντια θέση. Σφίξτε τους κοχλίες αφού ευθυγραμμίσετε την πλάκα (μην χρησιμοποιήσετε υπερβολική δύναμη).

Σημείωση: Αν η τηλεόραση δεν είναι πλήρως οριζόντια μετά την εγκατάσταση στη βάση, αφαιρέστε την από τη βάση (εκτελέστε τα σημεία στις εικόνες 5 και 6 με αντίστροφη σειρά), επαναλάβετε τη διαδικασία της ευθυγράμμιοης και στη συνέχεια τοποθετήστε ξανά την τηλεόραση.

Τοποθέτηση των υποστηριγμάτων στην τηλεόραση

Τηλεόραση με επίπεδη πλάτη (Εικ. 4)

Πρώτα, βρείτε τους κοχλίες που είναι κατάλληλοι για την τοποθέτηση της τηλεόρασης (C/D/E): προσπαθήστε να τους βιδώσετε με το χέρι στις οπές στο πίσω μέρος της τηλεόρασης. Αν αισθανθείτε αντίσταση σταματήστε αμέσως το βίδωμα! Όταν βρείτε έναν κοχλία με το σωστό σπείρωμα, συνεχίστε σύμφωνα με το σχέδιο 4. Αν χρησιμοποιήσετε τον κοχλία C ή D, τοποθετήστε σε αυτόν την αντίστοιχη ροδέλα (F) και στη συνέχεια βιδώστε τον κοχλία στο υποστήριγμα B και τέλος στην τηλεόραση. Ελέγξτε αν τα υποστηρίγματα είναι στερεωμένα κάθετα και είναι παράλληλα.

Τοποθέτηση της τηλεόρασης στο στήριγμα και ασφάλιση με μπουλόνια ασφαλείας

Προειδοποίηση: Ο χειρισμός ορισμένων τηλεοράσεων απαιτεί βοήθεια και από άλλα άτομα. Ο κατασκευαστής δεν φέρει ευθύνη για τραυματισμούς ή ζημιές σε περιουσιακά στοιχεία που προκαλούνται από ακατάλληλο χειρισμό!

Πρώτα, αγκυρώστε τα υποστηρίγματα που είναι προσαρτημένα στην τηλεόραση (Β) στο πάνω άκρο του κορμού στήριξης Α, στη συνέχεια σπρώξτε το κάτω μέρος των υποστηριγμάτων προς το κάτω μέρος του κορμού στήριξης. (Εικ. 5). Στη συνέχεια, χρησιμοποιώντας ένα σταυροκατσάβιδο, σφίξτε τα μπουλόνια ασφάλισης ① (Εικ. 6).

Συγχαρητήρια, η εγκατάσταση έχει ολοκληρωθεί. Σας ευχόμαστε να έχετε μια ευχάριστη εμπειρία παρακολουθώντας την τηλεόραση που τοποθετήσατε στη βάση του τοίχου.

ΟΔΗΓΙΕΣ ΚΑΙ ΠΛΗΡΟΦΟΡΙΕΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΑΠΟΡΡΙΨΗ ΤΗΣ ΧΡΗΣΙΜΟΠΟΙΗΜΕΝΗΣ ΣΥΣΚΕΥΑΣΙΑΣ

Μεταφέρετε τη χρησιμοποιημένη συσκευασία στον δημοτικό χώρο διάθεσης απορριμμάτων.

ΑΠΟΡΡΙΨΗ ΠΡΟΪΟΝΤΟΣ ΜΕΤΑ ΤΟ ΠΕΡΑΣ ΤΗΣ ΔΙΑΡΚΕΙΑΣ ΖΩΗΣ ΤΟΥ

Η απόρριψη του εξοπλισμού μετά το πέρας της διάρκειας ζωής του πρέπει να γίνεται στους καθορισμένους δημοτικούς χώρους διάθεσης απορριμμάτων

Αυτό το προϊόν είναι σύμφωνο με όλες τις βασικές προδιαγραφές των οδηγιών της ΕΕ που ισχύουν για αυτό.
