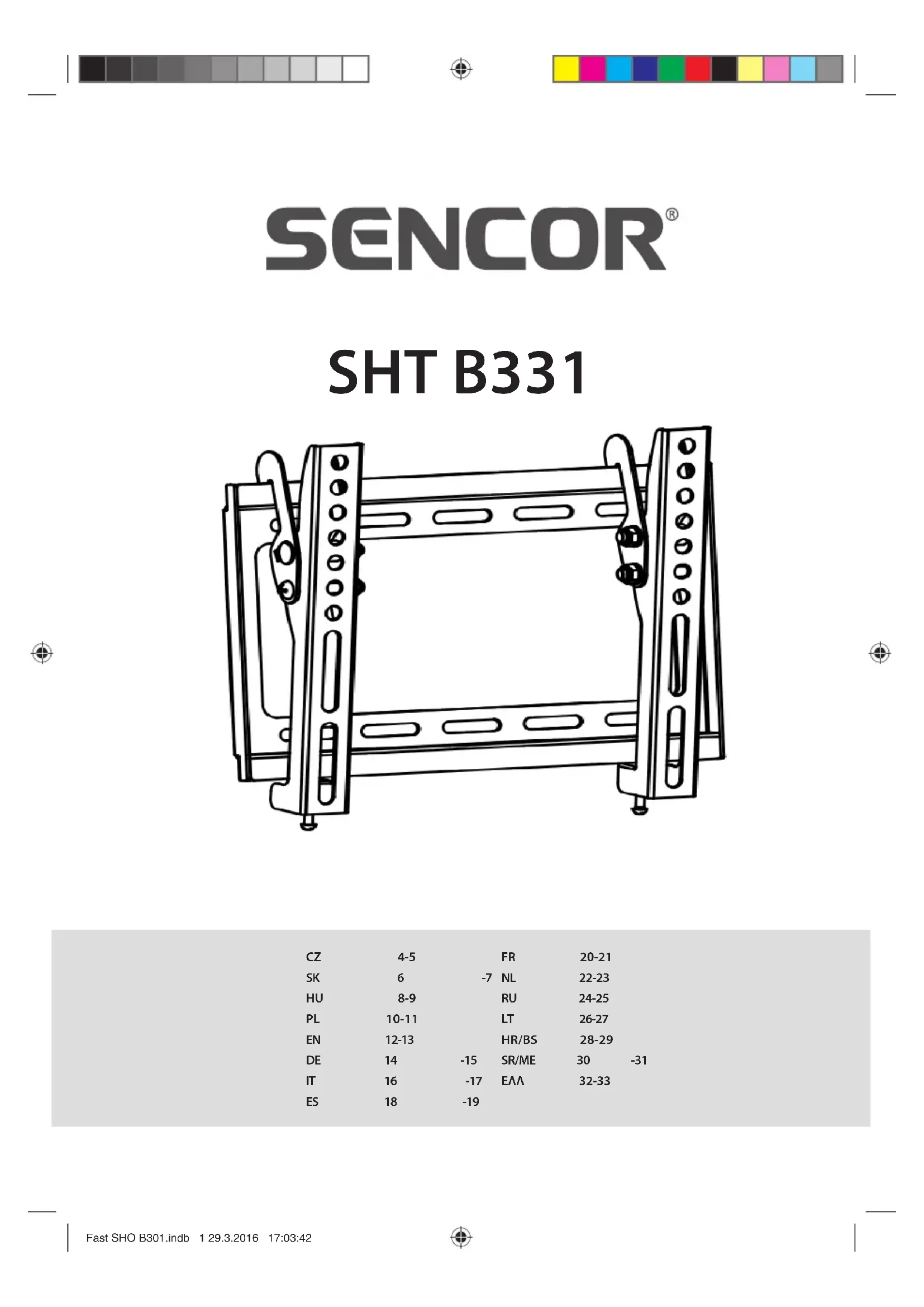

SHT B331 - Meuble TV SENCOR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Support mural pour téléviseur
Marque	SENCOR
Modèle	SHT B331
Matériau	Acier
Compatibilité	Téléviseurs avec montage VESA standard (vis M4, M5, M6)
Taille d'écran compatible	23 à 55 pouces (estimation)
Charge maximale	40 kg (estimation)
Distance au mur	Réglable horizontalement après installation
Inclinaison	Non inclinable
Rotation	Non rotatif
Couleur	Noir (supposé)
Nombre de points de fixation murale	4
Type de fixation murale	Vis ST6.3×55 et chevilles 10×50 mm
Niveau à bulle	Non inclus (recommandé)
Outils nécessaires	Tournevis cruciforme, perceuse, foret béton 10 mm
Garantie	2 ans (typique SENCOR)
Contenu de l'emballage	Corps du support, 2 consoles, vis M4×14, M5×14, M6×14, rondelles D5, rondelles sous vis, vis de fixation ST6.3×55, chevilles 10×50
Type de mur compatible	Briques pleines, béton, panneaux (avec chevilles adaptées)
Entretien	Nettoyer avec un chiffon doux et sec
Consignes de sécurité	Ne pas utiliser si endommagé ; tenir hors de portée des enfants ; éviter de s'accrocher au support

FOIRE AUX QUESTIONS - SHT B331 SENCOR

Ce support est-il compatible avec tous les téléviseurs ?

Il est compatible avec la plupart des téléviseurs utilisant des vis M4, M5 ou M6. Vérifiez la norme VESA de votre téléviseur (distance entre les trous de montage) et le poids (max 40 kg).

Quel type de mur est nécessaire pour l'installation ?

Le support est conçu pour les murs en briques pleines, béton ou panneaux. Pour d'autres matériaux (placoplâtre, brique creuse), consultez un professionnel et utilisez des chevilles adaptées.

Puis-je incliner ou pivoter le téléviseur une fois installé ?

Non, ce modèle est fixe : il ne permet ni inclinaison ni rotation. Seul un ajustement horizontal (mise à niveau) est possible avant le serrage final.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis cruciforme, d'une perceuse avec un foret béton de 10 mm, d'un niveau à bulle et éventuellement d'une clé. Les vis et chevilles sont fournies.

Comment fixer le support au mur ?

Marquez les 4 trous à l'aide du corps du support, percez à 9 cm de profondeur, insérez les chevilles, puis vissez le support avec les vis ST6.3×55 et rondelles. Utilisez un niveau à bulle pour l'horizontalité.

Que faire si le téléviseur n'est pas droit après installation ?

Retirez le téléviseur du support, desserrez les vis de fixation sur la plaque, ajustez l'horizontalité avec un niveau à bulle, puis resserrez les vis avant de réinstaller le téléviseur.

Quelles sont les précautions de sécurité à respecter ?

Ne montez pas sur un mur humide ou endommagé. Assurez-vous que les vis sont bien serrées. Ne laissez pas les enfants s'accrocher au support. Portez des gants pour éviter les coupures.

Comment nettoyer le support ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques abrasifs qui pourraient endommager la peinture.

Le support est-il réparable en cas de panne ?

Le support ne contient aucune pièce réparable. En cas de dommage (vis usées, déformation), il est recommandé de remplacer l'ensemble du support pour des raisons de sécurité.

Quelle est la garantie de ce produit ?

La garantie standard SENCOR est de 2 ans à compter de la date d'achat. Veuillez conserver votre ticket de caisse pour toute réclamation.

MODE D'EMPLOI SHT B331 SENCOR

• Vérifiez le contenu de l'emballage selon la liste des pièces en page 2 et assurez-vous que toutes les pièces sont en bon état. N'utilisez pas de pièces endommagées ou défaillantes.
• Avant l'installation du support, lisez attentivement toutes les instructions. Au moindre doute sur n'importe quelle partie du processus d'installation, demandez l'aide d'un technicien professionnel.
• En serrant les vis, faites attention à ne pas abîmer le fi letage.
• N'installez pas sur des murs humides ou endommagés. Le matériel de fixation fourni dans l'emballage est destiné au montage sur les murs en briques pleines ou en béton. Demandez conseil à un professionnel pour un montage sur des murs en matériaux différents.
• N'installez et n'utilisez jamais ce support si vous y décelez des signes d'endommagement.
• Les arêtes de ce support peuvent entraîner des blessures en cas de manipulation non professionnelle.
• Ce support n'est pas destiné à être manipulé ou monté par de petits enfants ou par des personnes non familiarisées, si elles ne sont pas surveillées par des personnes responsables, garantes de leur sécurité lors de la manipulation ou du montage de l'équipement. Les enfants doivent être sous surveillance pour éviter qu'ils ne manipulent l'équipement. Ne permettez pas aux enfants de s'accrocher à l'équipement, ou autre. Un accident grave pourrait sinon survenir. Ne mettez jamais les doigts ou d'autres objets dans le mécanisme de l'équipement. Il existe un danger de blessures ou de dégâts matériels.
• Le produit contient de petits éléments représentant un risque d'étouff ement en cas d'inspiration ou d'ingestion. Garder ces composants hors de portée des enfants !

Note : les données techniques et la conception peuvent changer sans avis préalable du fait de l'amélioration du produit.

LISTE DES ÉLÉMENTS FOURNIS

A Corps du support

B Console (gauche et droite)

C Vis M4×14

D Vis M5×14

E Vis M6×14

F Rondelle D5

G Rondelle sous vis de fixation

H Vis de fixation ST6.3×55

I Chevide10×φ6×50

INSTALLATION

Ce support de TV doit être fi xé de manière sûre à un mur vertical. S'il n'est pas solidement fi xé, il risque de tomber et d'entraîner des blessures ou des dégâts.

Fixation du support sur un mur en briques pleines, en béton ou en panneaux

Marquez sur le mur la position des 4 orifi ces (un à chaque coin du corps du support) pour fixer le corps du support. Utilisez le corps du support A comme référence (Fig. 1). Utilisez le niveau à bulle pour vérifier que les orifices sont horizontaux. Percez des trous d'au moins 9 cm de profondeur avec un foret à béton (10 mm) et insérez une cheville I dans chaque trou. Vérifiez que la cheville est complètement insérée et au niveau de la surface du mur (Fig. 2). Fixez le corps du support au mur à l'aide des quatre vis de fixation H et des rondelles G, comme représenté sur la Fig. 3A.

Positionnement du support

Après l'installation du support sur le mur, vous pouvez encore corriger la position horizontale de la plaque de fixation du téléviseur, voir Fig. 3B. Desserrez les vis de fixation sur la plaque de fixation du téléviseur avec un tournevis cruciforme et mettez la plaque en position horizontale avec un niveau à bulle. Une fois ceci fait, resserrez les vis de fixation (sans trop forcer).

Note : si le téléviseur n'est pas parfaitement droit après l'installation sur le support, retirez-le du support (suivez les points des schémas 5 et 6 en sens inverse), recommencez le processus de positionnement, puis réinstallez le téléviseur.

Montage des consoles sur le téléviseur

Téléviseur à fond plat (Fig. 4)

Choisissez d'abord les vis adaptées au montage sur le téléviseur (C/D/E) : essayez de les visser à la main dans les orifices situés à l'arrière du téléviseur. Arrêtez immédiatement si vous sentez une résistance ! Quand vous avez trouvé une vis avec le filetage qui convient, procédez selon le schéma 4. Si vous utilisez la vis C ou D, placez dessus la rondelle correspondante (F), puis vissez la vis dans la console B et enfin dans le téléviseur. Vérifi ez que les consoles sont fixées verticalement et sont parallèles entre elles.

Fixation du téléviseur sur le support et blocage avec les vis de sécurité

Avertissement : la manipulation avec certains téléviseurs requiert l'aide d'une seconde personne ! Le constructeur ne peut pas être tenu responsable des blessures ou dommages matériels causés par une manipulation inadéquate !

Accrochez d'abord les consoles fixées à la TV (B) sur l'arête supérieure du corps du support A, puis rabattez la partie inférieure des consoles vers la partie inférieure du corps du support (Fig. 5). Ensuite, utilisez un tournevis cruciforme pour serrer les vis de sécurité ① (Fig. 6).

Félicitations, l'installation est terminée. Nous vous souhaitons beaucoup de plaisir à regarder la télévision fixée au support mural.

INSTRUCTIONS ET INFORMATIONS SUR LE TRAITEMENT DE L'EMBALLAGE USAGE

Les matériaux d'emballage usagés doivent être déposés dans le lieu désigné par la commune pour la décharge des déchets.

LIQUIDATION DU PRODUIT EN FIN DE VIE

En fin de vie, remettez l'équipement au point de collecte prévu pour la liquidation des déchets solides.

Ce produit est conforme à l'ensemble des exigences de base des directives de l'Union européenne qui s'y rapportent.
