ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ VEXT3470AT NEDIS

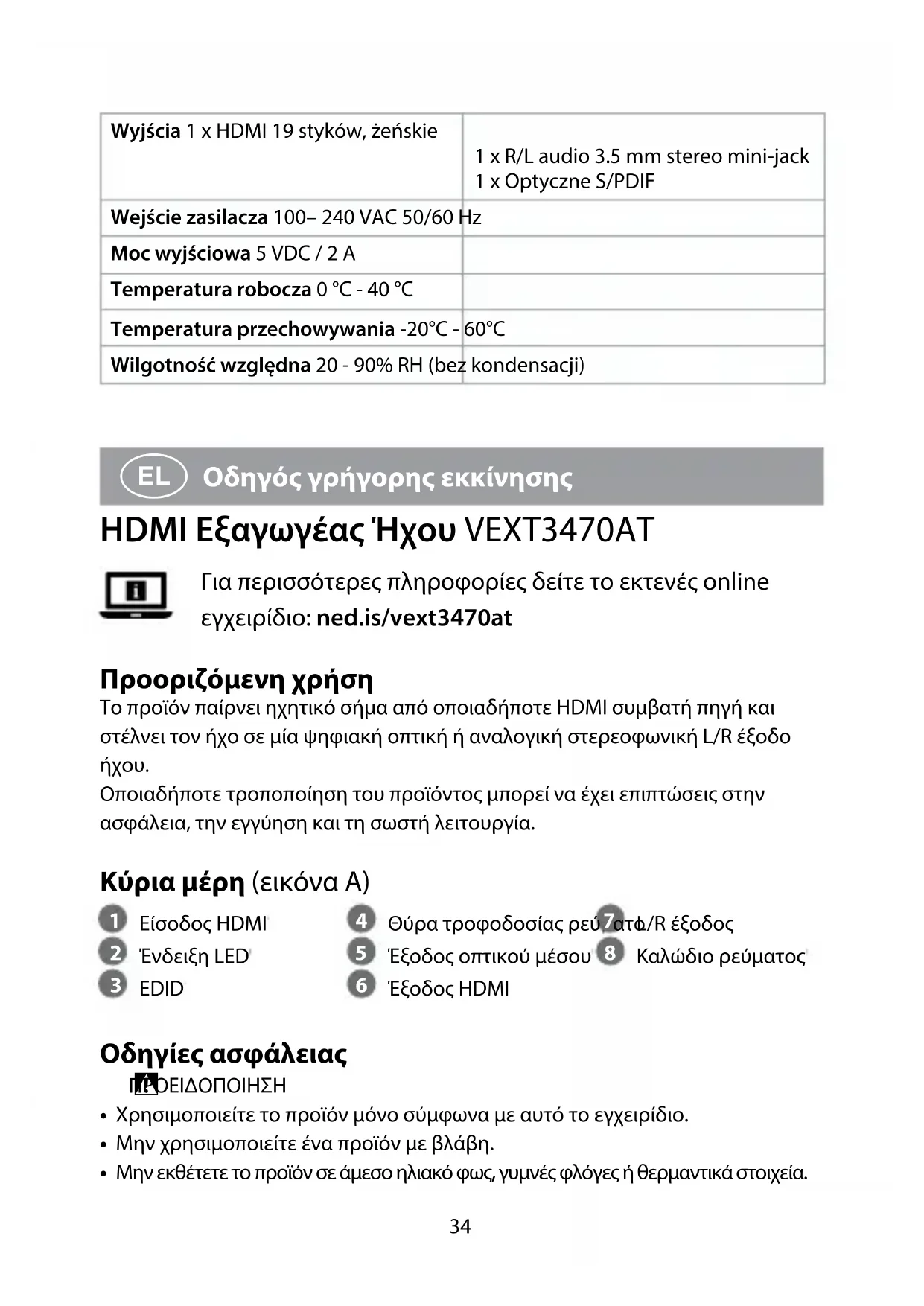

Οδηγός γρήγορης εκκίνησης 34

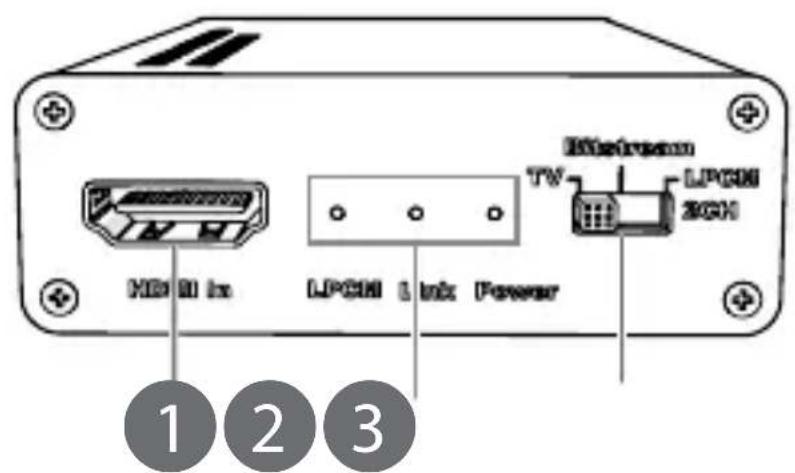

Οδηγός γρήγορης εκκίνησης HDMI Εξαγωγέας Ήχου VEXT3470AT Για περισσότερες πληροφορίες δείτε το εκτενές online εγχειρίδιο: ned.is/vext3470at Προοριζόμενη χρήση Το προϊόν παίρνει ηχητικό σήμα από οποιαδήποτε HDMI συμβατή πηγή και στέλνει τον ήχο σε μία ψηφιακή οπτική ή αναλογική στερεοφωνική L/R έξοδο ήχου.Οποιαδήποτε τροποποίηση του προϊόντος μπορεί να έχει επιπτώσεις στην ασφάλεια, την εγγύηση και τη σωστή λειτουργία. Κύρια μέρη (εικόνα A)

Είσοδος HDMI Ένδειξη LED

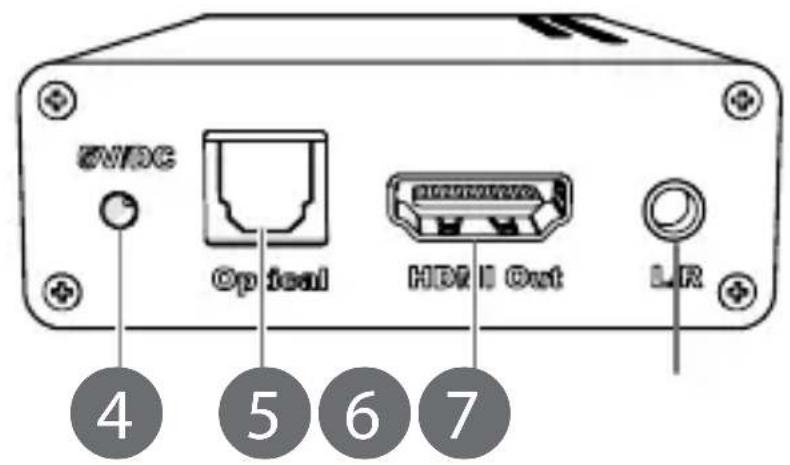

Θύρα τροφοδοσίας ρεύματος Έξοδος οπτικού μέσου Έξοδος HDMI L/R έξοδος Καλώδιο ρεύματος Οδηγίες ασφάλειας

ΠΡΟΕΙΔΟΠΟΙΗΣΗ• Χρησιμοποιείτε το προϊόν μόνο σύμφωνα με αυτό το εγχειρίδιο.• Μην χρησιμοποιείτε ένα προϊόν με βλάβη.• Μην εκθέτετε το προϊόν σε άμεσο ηλιακό φως, γυμνές φλόγες ή θερμαντικά στοιχεία.35

• Μην εκθέτετε το προϊόν σε νερό ή υγρασία.

• Τοποθετήστε το προϊόν σε μία σταθερή και επίπεδη επιφάνεια.

• Μην ρίχνετε κάτω το προϊόν και αποφύγετε τα τραντάγματα.

• Μην ανοίγετε το προϊόν.

• Να φυλάσσεται μακριά από παιδιά. Εγκατάσταση του προϊόντος

2. Συνδέστε την άλλη άκρη του A

3. Συνδέστε ένα HDMI καλώδιο (δεν περιλαμβάνεται) από ένα DVD ή μία

συσκευή Blu-ray στο A

4. Συνδέστε ένα καλώδιο οπτικής ίνας (δεν περιλαμβάνεται) από έναν ενισχυτή

ή ένα ηχητικό σύστημα στο A

5. Συνδέστε την άλλη άκρη ενός HDMI καλωδίου από μία οθόνη στο A

6. Συνδέστε τα ηχεία στο A

7. Επιλέξτε την έξοδο με A

A2 φωτίζει την επιλεγμένη έξοδο. Χαρακτηριστικά Προϊόν HDMI Εξαγωγέας Ήχου Αριθμός είδους VEXT3470AT Διαστάσεις (μ x π x υ) 77 x 64 x 23 mm HDMI Συμβατότητα HDMI 2.0b HDCP Συμβατότητα HDCP 2.2 και HDCP 1.4 Εύρος ζώνης Βίντεο 18 Gbps Αναλύσεις βίντεο 4K2K @ 60 Hz (YUV4:4:4) 4K2K @ 30 Hz 1080p @ 120 Hz 1080p 3D @ 60 Hz Χρωματικό εύρος RGB YCbCr 4:4:4 YCbCr 4:2:2 Βάθος χρώματος 10 bit 12 bit

Καλώδιο ρεύματος36 HDMI Μορφές Ήχου (πέρασμα) LPCM 2/5.1/7.1CH Dolby Ψηφιακό 2~5.1CH DTS 2~5.1CH Dolby Ψηφιακό Plus Dolby TrueHD DTS-HD Master Audio Μορφές για οπτικές συσκευές ήχου LPCM 2CH Dolby Ψηφιακό 2~5.1CH DTS 2~5.1CH L/R Μορφές ήχου Αναλογικό στέρεο 2CH ESD Προστασία Ανθρώπινο σωματικό μοντέλο - ±8kV (αποφόρτιση διάκενου αέρα) ±4kV (αποφόρτιση επαφής) Είσοδος 1 x HDMI 19 ακίδων θηλυκό Έξοδοι 1 x HDMI 19 ακίδων θηλυκό 1 x R/L καλώδιο ήχου 3,5 mm στέρεο mini-jack 1 x καλώδιο Optical S/PDIF Είσοδος τροφοδοσίας ρεύματος 100– 240 VAC 50/60 Hz Έξοδος τροφοδοσίας ρεύματος 5 VDC / 2 A Θερμοκρασία λειτουργίας 0 °C - 40 °C Θερμοκρασία αποθήκευσης -20°C - 60°C Σχετική υγρασία 20 - 90% RH (χωρίς συμπύκνωση)
