VEXT3470AT - Convertisseur audio numérique NEDIS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Extracteur audio HDMI
Modèle	VEXT3470AT
Marque	Nedis
Dimensions (L x l x H)	77 x 64 x 23 mm
Alimentation d'entrée	100-240 V CA, 50/60 Hz
Alimentation de sortie	5 V CC / 2 A
Compatibilité HDMI	HDMI 2.0b
Compatibilité HDCP	HDCP 2.2 et HDCP 1.4
Bande passante vidéo	18 Gbit/s
Résolutions vidéo supportées	4K2K à 60 Hz (YUV4:4:4), 4K2K à 30 Hz, 1080p à 120 Hz, 1080p 3D à 60 Hz
Espace de couleurs	RVB, YCbCr 4:4:4, YCbCr 4:2:2
Profondeur de couleur	10 bits, 12 bits
Formats audio HDMI supportés	LPCM 2/5.1/7.1 CH, Dolby Digital 2~5.1 CH, DTS 2~5.1 CH, Dolby Digital Plus, Dolby TrueHD, DTS-HD Master Audio
Formats audio optique supportés	LPCM 2 CH, Dolby Digital 2~5.1 CH, DTS 2~5.1 CH
Formats audio G/D supportés	Stéréo analogique 2 CH
Entrées	1 x HDMI 19 broches femelle
Sorties	1 x HDMI 19 broches femelle, 1 x mini-prise stéréo 3,5 mm, 1 x optique S/PDIF
Protection ESD	Modèle du corps humain : ±8 kV (décharge d'air), ±4 kV (décharge de contact)
Température de fonctionnement	0 °C à 40 °C
Température de stockage	-20 °C à 60 °C
Humidité relative	20 à 90 % HR (sans condensation)
Entretien et nettoyage	Nettoyer avec un chiffon sec et non pelucheux. Ne pas utiliser de produits chimiques.
Sécurité	Ne pas exposer à l'eau ou à l'humidité. Ne pas ouvrir le boîtier. Utiliser uniquement sur une surface stable.
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur. En cas de panne, contacter le service après-vente.

FOIRE AUX QUESTIONS - VEXT3470AT NEDIS

Comment brancher le Nedis VEXT3470AT ?

Branchez l'alimentation, connectez une source HDMI (lecteur DVD/Blu-ray) à l'entrée HDMI, puis reliez la sortie HDMI à un écran. Pour le son, connectez un câble optique à un amplificateur ou des haut-parleurs sur la sortie G/D.

Le VEXT3470AT prend-il en charge le Dolby Atmos ?

Le Dolby Atmos n'est pas explicitement listé. Il supporte Dolby Digital Plus et Dolby TrueHD, qui peuvent transporter Atmos, mais la sortie optique est limitée à 5.1 canaux. Pour Atmos complet, utilisez la sortie HDMI.

Quelles résolutions vidéo sont supportées ?

Le produit supporte jusqu'à 4K2K à 60 Hz (YUV4:4:4), 4K2K à 30 Hz, 1080p à 120 Hz et 1080p 3D à 60 Hz.

Puis-je utiliser un câble HDMI 2.1 avec cet extracteur ?

Oui, mais la bande passante est limitée à 18 Gbit/s (HDMI 2.0b). Les fonctionnalités HDMI 2.1 ne seront pas disponibles.

Comment sélectionner la sortie audio ?

Utilisez le sélecteur EDID (pièce 3) pour choisir entre optique, G/D ou HDMI. La LED correspondante s'allume.

Le VEXT3470AT est-il compatible avec le HDCP 2.2 ?

Oui, il est compatible HDCP 2.2 et HDCP 1.4, garantissant la lecture de contenu protégé.

Puis-je extraire le son d'un téléviseur ?

Oui, tant que le téléviseur dispose d'une sortie HDMI ARC, mais branchez la source sur l'entrée de l'extracteur. Il ne convertit pas l'ARC.

Que faire si la LED ne s'allume pas ?

Vérifiez l'alimentation : branchez le câble d'alimentation dans le port et sur une prise. Si toujours éteint, testez avec une autre source d'alimentation.

Le son est de qualité inférieure via la sortie optique ?

La sortie optique supporte LPCM 2 canaux, Dolby Digital 5.1 et DTS 5.1. Pour un son multicanal haute résolution, utilisez la sortie HDMI.

Où trouver le manuel détaillé ?

Le manuel détaillé est disponible en ligne à l'adresse ned.is/vext3470at. Vous pouvez aussi télécharger le PDF sur notice-facile.com.

MODE D'EMPLOI VEXT3470AT NEDIS

FR Guide de démarrage rapide 8

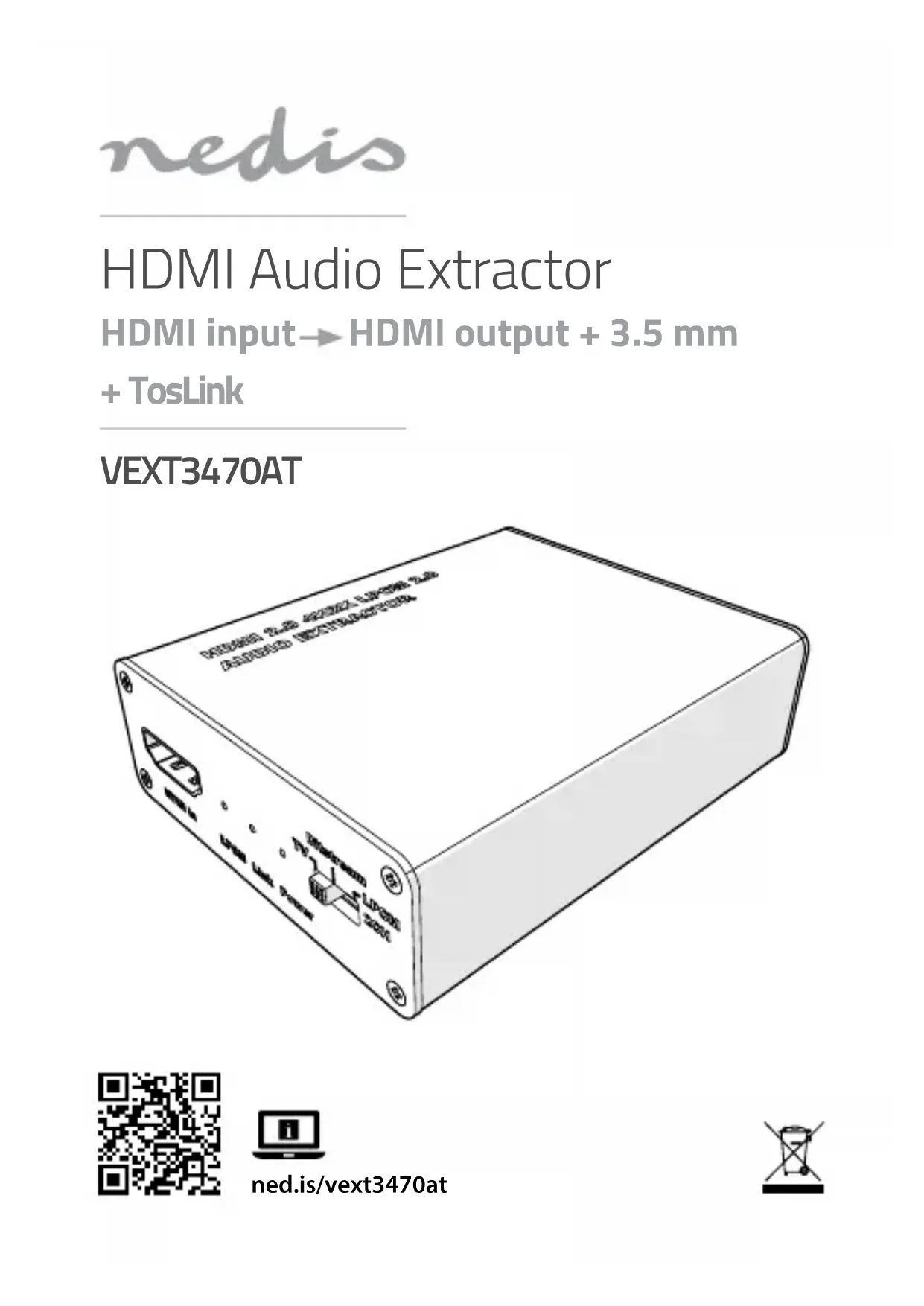

Extracteur audio HDMI VEXT3470AT

Pour plus d'informations, consultez le manuel détaillé en ligne : ned.is/vext3470at

Utilisation prévue

Le produit extrait le signal audio de n'importe quelle source HDMI compatible et l'envoie à une sortie audio numérique optique ou analogique stéréo G/D.

Toute modification du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.

Pièces principales (image a)

1 Entreé HDMI

2 LED d'indication

3 EDID

4 Port d'alimentation

5 Sortie optique

6 Sortie HDMI

7 Sortie G/D

8 Câble d'alimentation

Aerissement

• Utilisez le produit uniquement comme décrit dans le présent manuel.
• Ne pas installer ou utiliser un appareil endommagé.
• N'exposez pas le produit aux rayons directs du soleil, aux flammes ou à la chaleur.
• Ne pas exposer le produit à l'eau ou à l'humidité.
• Placez le produit sur une surface stable et plane.
• Ne pas laisser tomber le produit et éviter de le cogner.
• Ne pas ouvrir le produit.
• Gardez le produit hors de portée des enfants.

Installation du produit

1. Branchez A (8) dans A (4).
2. Branchez l'autre extrémité de A ⑧ sur une prise de courant.
3. Branchez un câble HDMI (non inclus) d'un lecteur DVD ou Blu-ray sur A ①.
4. Branchez un câble optique (non inclus) d'un amplificateur ou d'un système audio sur A ⑤.
5. Branchez l'autre extrémité d'un câble HDMI d'un écran sur A 6
6. Branchez les haut-parleurs sur A 7
7. Sélectionnez la sortie avec A ③.

A② allume la sortie sélectionnée.

Produit Extracteur audio HDMI
Article numero VEXT3470AT
Dimensions (L x I x H) 77 x 64 x 23 mm
Compatibilité HDMI HDMI 2.0b
Compatibilité HDCP HDCP 2.2 et HDCP	1.4
Bande passante video 18 Go/s
Résolutions video 4K2K à 60 Hz (YUV4:4:4)	4K2K à 30 Hz 1080p à 120 Hz 1080p 3D à 60 Hz
Espace de couleurs RVB	YCbCr 4:4:4 YCbCr 4:2:2
Profondeur de couleur 10 bits	12 bits
Formats audio HDMI (interconnexion)	LPCM 2/5.1/7.1CH Dolby Digital 2~5.1CH DTS 2~5.1CH Dolby Digital Plus Dolby TrueHD DTS-HD Master Audio
Formats audio optiques LPCM 2CH	Dolby Digital 2~5.1CH DTS 2~5.1CH
Formats audio G/D Stéréo analogique 2CH
Protection ESD Modèle du corps humain - ±8kV (décharge de lame d'air) ±4kV (décharge de contact)
Entrée 1 x HDMI 19 broches femelle
Sorties 1 x HDMI 19 broches femelle	1 x mini-prise stéréo audio 3,5 mm audio D/G 1 x Optique S/PDIF
Entrée d'alimentation 100- 240 VCA 50/60 Hz
Sortie d'alimentation 5 VDC / 2 A
Température fonctionnement 0 °C - 40 °C
Température de stockage -20°C - 60°C
Humidité relative	20 - 90 % HR (sans condensation)
