Τύπος προϊόντος	Οθόνη LCD / Τηλεόραση
Μάρκα	HP
Μοντέλο	Compaq LE2002xm
Μέγεθος οθόνης	50,8 εκ. (20 ίντσες) διαγωνίως
Εγγενής ανάλυση	1600 x 900 pixels
Τεχνολογία οθόνης	LCD με οπίσθιο φωτισμό LED
Διαστάσεις (με βάση)	48,20 x 35,92 x 15,11 εκ. (Π x Υ x Β)
Βάρος (χωρίς συσκευασία)	3,5 κιλά
Τροφοδοσία	100-240 V, 50/60 Hz
Κατανάλωση σε αναμονή	0,5 W
Είσοδοι βίντεο	1 x VGA, 1 x DVI-D
Είσοδος ήχου	1 x υποδοχή 3,5 χιλ. (για LE2002xm)
Κλίση	Ναι (κλίση προς τα εμπρός και πίσω)
Επιτοίχια στήριξη	Πρότυπο VESA 100 x 100 χιλ.
Λειτουργίες εξοικονόμησης ενέργειας	Λειτουργία αναμονής, Energy Star
Παρεχόμενο λογισμικό	HP Display Assistant (σε CD)
Μενού OSD	Ναι, πολύγλωσσο
Συντήρηση	Καθαρίζετε με ένα μαλακό, στεγνό πανί. Αποσυνδέστε πριν από τον καθαρισμό.
Ασφάλεια	Μην ανοίγετε. Χρησιμοποιείτε πρίζα με γείωση. Αποφύγετε την υγρασία.
Δυνατότητα επισκευής	Ανταλλακτικά διαθέσιμα μέσω της υποστήριξης της HP.

Συχνές ερωτήσεις - Compaq LE2002xm HP

Πώς να ενεργοποιήσω και να απενεργοποιήσω την οθόνη HP Compaq LE2002xm;

Χρησιμοποιήστε το κουμπί Ενεργοποίησης/Απενεργοποίησης που βρίσκεται στο κάτω μέρος της οθόνης. Η ενδεικτική λυχνία γίνεται μπλε σε κανονική λειτουργία και πορτοκαλί σε αναμονή.

Πώς να ρυθμίσω τη φωτεινότητα ή την αντίθεση;

Πατήστε το κουμπί Μενού για να ανοίξετε την οθόνη επί της οθόνης (OSD). Χρησιμοποιήστε τα πλήκτρα - και + για πλοήγηση και επιβεβαιώστε με OK Auto. Επιλέξτε τις επιλογές Φωτεινότητα ή Αντίθεση.

Ποια είναι η συνιστώμενη βέλτιστη ανάλυση;

Η βέλτιστη ανάλυση είναι 1600 x 900 στα 60 Hz. Για καθαρή εικόνα, ρυθμίστε τον υπολογιστή σας σε αυτήν την ανάλυση.

Πώς να συνδέσω ένα καλώδιο ήχου;

Το μοντέλο LE2002xm διαθέτει είσοδο ήχου υποδοχής 3,5 χιλ. Συνδέστε το παρεχόμενο καλώδιο ήχου μεταξύ της οθόνης και της εξόδου ήχου του υπολογιστή σας.

Μπορώ να τοποθετήσω την οθόνη στον τοίχο;

Ναι, η οθόνη είναι συμβατή με το πρότυπο VESA 100 x 100 χιλ. Αφαιρέστε τη βάση και χρησιμοποιήστε τέσσερις βίδες διαμέτρου 4 χιλ. και μήκους 10 χιλ. για να στερεώσετε μια επιτοίχια βάση.

Τι να κάνω αν η οθόνη παραμένει μαύρη;

Ελέγξτε ότι η οθόνη είναι ενεργοποιημένη (κουμπί λειτουργίας και μπλε ένδειξη). Βεβαιωθείτε ότι το καλώδιο VGA ή DVI είναι σωστά συνδεδεμένο και ότι ο υπολογιστής είναι ανοιχτός. Δοκιμάστε να πατήσετε το κουμπί Πηγή για να επιλέξετε τη σωστή είσοδο.

Πώς να καθαρίσω την οθόνη;

Χρησιμοποιήστε ένα μαλακό, στεγνό πανί (μικροΐνες). Μη χρησιμοποιείτε ποτέ υγρά καθαριστικά ή χημικά προϊόντα. Αποσυνδέστε την οθόνη πριν τον καθαρισμό.

Η οθόνη έχει ενσωματωμένα ηχεία;

Όχι, το Compaq LE2002xm δεν διαθέτει ενσωματωμένα ηχεία. Χρησιμοποιήστε εξωτερικά ηχεία συνδεδεμένα στην έξοδο ήχου του υπολογιστή σας.

Πώς να ενεργοποιήσω τη λειτουργία εξοικονόμησης ενέργειας;

Η οθόνη μεταβαίνει αυτόματα σε λειτουργία αναμονής όταν δεν ανιχνεύεται σήμα. Μπορείτε επίσης να διαμορφώσετε τις ρυθμίσεις διαχείρισης ενέργειας στο μενού OSD στην επιλογή Διαχείριση > Εξοικονόμηση ενέργειας.

Πού μπορώ να βρω τους οδηγούς ή το λογισμικό για αυτήν την οθόνη;

Οι οδηγοί και το λογισμικό HP Display Assistant παρέχονται στο συμπεριλαμβανόμενο CD. Μπορείτε επίσης να τα κατεβάσετε από τον ιστότοπο support.hp.com αναζητώντας το μοντέλο Compaq LE2002xm.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Compaq LE2002xm HP

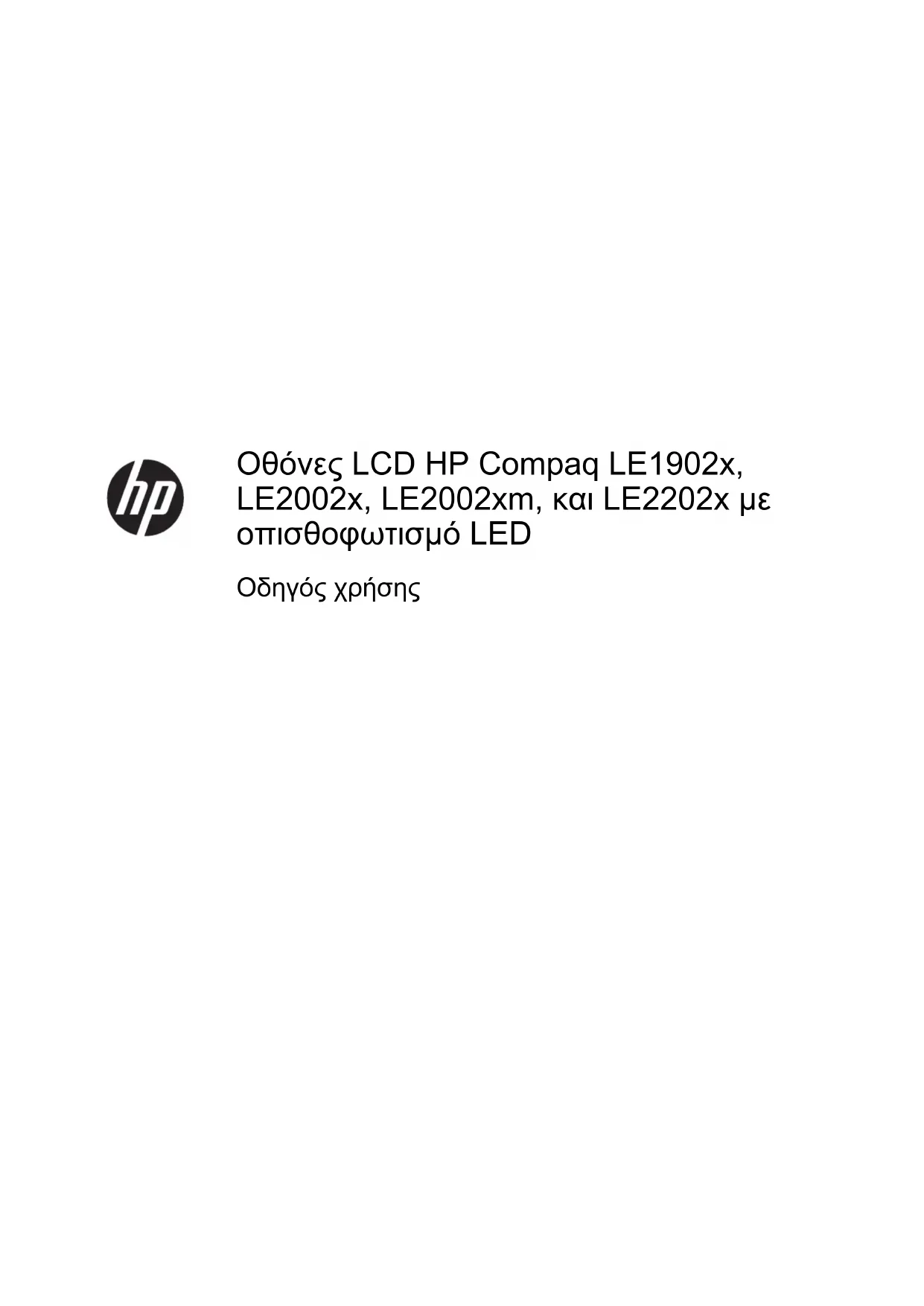

Οθόνες LCD HP Compaq LE1902x, LE2002x, LE2002xm, και LE2202x με Οπισθοφωτισμό LED

Οδηγός χρήσης

Πίνακας περιεχομένων

1 Χαρακτηριστικά Προϊόντος 1 Οθόνη HP LCD 1 2 Εγκατάσταση και ρύθμιση της οθόνης 3 Σύνδεση της βάσης της οθόνης 3 Στοιχεία πίσω πλευράς 4 Σύνδεση καλωδίων 5 Τοιχία ελέγχου πρόσοψης 7 Ρύθμιση της οθόνης 8 Εργοστάσια της οθόνης 8 Αφαίρεση της βάσης της οθόνης 9 Ανάρτηση της οθόνης 10 Εγκατάσταση κεραίας καλωδίου 11 3 Εύρεση περισσότερων πληροφοριών 12 4 Τεχνικές προδιαγραφές 13

Μοντέλο LE1902x 13

Μοντέλα LE2002x και LE2002xm 13

Μοντέλο LE2202x 14

Αναγνώριση προκαθορισμένων αναλύσεων οθόνης 14

Μοντέλο LE1902x 14

Μοντέλα LE2002x και LE2002xm 15

Μοντέλο LE2202x 15

Εισαγωγή λειτουργιών χρήστη 16

Λειτουργία Εξοικονόμησης Ενέργειας 16

1 Χαρακτηριστικά Προϊόντος

Οθόνες HP LCD

Οθόνη LCD (υγρών κρυστάλλων) διάταξης ενεργού μήτρας, τεχνολογίας TFT (λεπτής μεμβράνης τρανζίστορ). Τα μοντέλα και οι λειτουργίες των οθονών περιλαμβάνουν τα εξής:

Μοντέλο LE1902x με διαγώνιο ορατής περιοχής 47,0 cm (18,5 ίντσες), ανάλυση 1366 x 768 και υποστήριξη πλήρους οθόνης για χαμηλότερες αναλύσεις. Περιλαμβάνει προσαρμοσμένη κλίμακα για μέγιστο μέγεθος εικόνας και, παράλληλα, διατήρηση των αρχικών αναλογιών. Τα μοντέλα LE2002x και LE2002xm με διαγώνιο ορατής περιοχής 50,8 cm (20 ίντσες), με ανάλυση 1600×900 και υποστήριξη πλήρους οθόνης για χαμηλότερες αναλύσεις, περιλαμβάνουν προσαρμοσμένη κλίμακα για μέγιστο μέγεθος εικόνας και, παράλληλα, διατήρηση των αρχικών αναλογιών. Μοντέλο LE2202x με διαγώνιο ορατής περιοχής 54,6 cm (21,5 ίντσες), ανάλυση 1920 x 1080 και υποστήριξη πλήρους οθόνης για χαμηλότερες αναλύσεις. Περιλαμβάνει προσαρμοσμένη κλίμακα για μέγιστο μέγεθος εικόνας και, παράλληλα, διατήρηση των αρχικών αναλογιών. Αντιθαμβωτική οθόνη τεχνολογίας LED για καλύτερη διαύγεια και χαμηλότερη κατανάλωση ενέργειας από τις παραδοσιακές οθόνες τεχνολογίας CCFL. Ευρεία γωνία προβολής για θέαση σε όρθια ή καθιστή θέση ή ενώ μετακινείστε. Δυνατότητα κλίσης και αφαίρεσης βάσης για ευέλικτες λύσεις ανάρτησης της οθόνης. Είσοδος αναλογικού σήματος για υποστήριξη αναλογικού VGA με παρεχόμενο καλώδιο. Είσοδος ψηφιακού σήματος για υποστήριξη ψηφιακού DVI με παρεχόμενο καλώδιο DVI-D (επιλεγόμενο). Ενσωματωμένα ηχεία καλωδίου ήχου (σε επιλεγμένα μοντέλα). Υποστήριξη για προαιρετική ράβδο ήχου HP. Δυνατότητα τοποθέτησης και άμεσης λειτουργίας (plug and play) εφόσον υποστηρίζεται από το σύστημά σας. Υποδοχές ρύθμισης προστασίας προσωπικών εξόδων για την τοποθέτηση ρύθμισης που εμποδίζουν τη θέαση της οθόνης από τα πλάγια (παρέχονται ξεχωριστά). Προστασία ασφαλείας στο πίσω μέρος της οθόνης για προαιρετικό κάλυμμα καλωδίου. Έξοδος διαχείρισης καλωδίων για την τοποθέτηση καλωδίων. Ρυθμίσεις λειτουργίας εμφάνισης στην οθόνη (OSD). Αρκετές γλώσσες για εύκολη ρύθμιση και βελτιστοποίηση της εικόνας. HP Display Assistant για προσαρμογή των ρυθμίσεων της οθόνης και ενεργοποίηση της λειτουργίας αποτροπής κλοπών. Προστασία από αντιγραφή HDCP σε είσοδο DVI.

CD οδηγού και τεκμηρίωσης που περιλαμβάνει τα προγράμματα οδήγησης της οθόνης και την τεκμηρίωση του προϊόντος. Λειτουργία εξοικονόμησης ενέργειας για μείωση των εκπομπών μειωμένης κατανάλωσης ενέργειας. Πιστοποίηση Energy Star®. Intelligent Management AssetControl (Στοιχείο ελέγχου έξυπνης διαχείρισης). Συμμόρφωση με τις κανονιστικές προδιαγραφές.

Οδηγίες της Ευρωπαϊκής Ένωσης Προδιαγραφές του Συμβουλίου

2 Εγκατάσταση και ρύθμιση της οθόνης

Για να εγκαταστήσετε την οθόνη, βεβαιωθείτε ότι η οθόνη, το σύστημα του υπολογιστή και οι υπόλοιπες συνδεδεμένες συσκευές είναι απενεργοποιημένες και, στη συνέχεια, ακολουθήστε τις παρακάτω οδηγίες.

Σύνδεση της βάσης της οθόνης

1. Βάλε το βάρος του σώματος πάνω στο ουδέτερο τμήμα της σόλας και τοποθέτησε τα πόδια στην επάνω επιφάνεια, όπως ένα τραπέζι.
2. Χρησιμοποιώντας και τα δύο σας χέρια, βγάλτε τη σόνα από τη συσκευασία της, τοποθετήστε την επάνω στη βάση και πιέστε σταθερά προς τα κάτω ώστε να ασφαλίσει στη θέση της. Βεβαιωθείτε ότι η βάση είναι καλά ασφαλισμένη στη θέση της και ρυθμίστε τη γωνία κλίσης στην επιθυμητή.

ΠΡΟΣΟΧΗ: Μην αγγίζετε την επιφάνεια της οθόνης. Η πίεση στην επιφάνεια της οθόνης μπορεί να προκαλέσει ανισορροπία των χρωμάτων ή αποπροσανατολισμό των υγρών κρυστάλλων. Εάν συμβεί κάτι τέτοιο, η οθόνη δεν πρόκειται να επανέλθει στην κανονική κατάσταση λειτουργίας της.

Εικόνα 2-1 Σύνδεση της βάσης της οθόνης

ΣΗΜΕΙΩΣΗ: Για να αφαιρέσετε τη βάση, πιέστε τη βάση προς τα κάτω στο κέντρο του κάτω μέρους της βάσης και τραβήξτε τη βάση από το έδαφος.

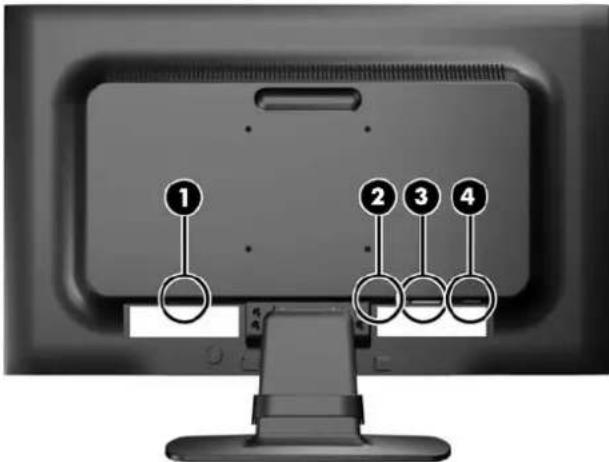

Στοιχεία πίσω πλευράς

Εικόνα 2-2 Στοιχεία πίσω πλευράς

Στοχεία Λειουργία
1	Yποδόxή τροφοδοσίας AC	Συνδέαι το καλώδιο τροφοδοσίας AC στην Θθόνη.
2	Yποδόxή ἡχου (σε επιλεύμένα μοντέλα)	Συνδέαι το καλώδιο ἡχου με την Θθόνη.
3	D V I μοντέλα)	Συνδέαι το καλώδιο Κάλειθηνηθόνη.
4	Yποδόxή VGA	Συνδέαι το καλώδιο VGA με την Θθόνη.

Σύνδεση καλωδίων

1. Τοποθετήστε την οθόνη σε ένα ευπαρουσίαστο, επαρκώς αεριζόμενο σημείο, κοντά στον υπολογιστή.

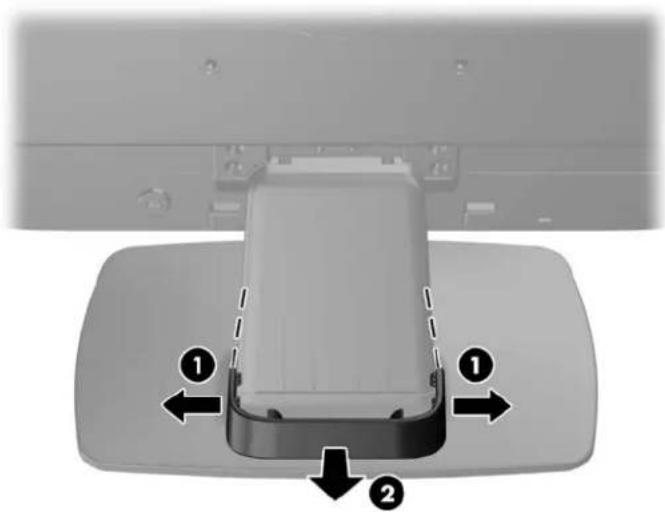

2. Αφαιρέστε το κάλυμμα διαχείρισης καλωδίων από τη βάση πιέζοντας προς τα έξω τις δύο πλευρές του καλύμματος (1) και ανασηκώνοντας το κάλυμμα από τη βάση (2).

Εικόνα 2-3 Αφαίρεση του καλύμματος διαχείρισης καλωδίων

1. 3.

ΣΗΜΕΙΩΣΗ Η οθόνη έχει δυνατότητα υποδοχής αναλογικής ή ψηφιακής εισόδου (ή επέκταση οθόνης). Η επιλογή εικόνας καθορίζεται από το καλώδιο εικόνας που χρησιμοποιείται. Η οθόνη καθορίζει αυτόματα τις εισόδους που διαθέτουν έγκυρα σήματα βίντεο. Μπορείτε να επιλέξετε τις εισόδους πατώντας το κουμπί +/source (+/πηγή) στην πρόσοψη ή μέσω της λειτουργίας απεικόνισης στην οθόνη (OSD) πατώντας το κουμπί Μενού.

Για αναλογική λειτουργία, χρησιμοποιήστε το καλώδιο σήματος VGA που παρέχεται. Συνδέστε το καλώδιο σήματος VGA στην υποδοχή VGA στο πίσω μέρος της οθόνης και το άλλο άκρο στην υποδοχή VGA του υπολογιστή. Για ψηφιακή λειτουργία DVI, χρησιμοποιήστε το καλώδιο σήματος DVI-D που παρέχεται. Συνδέστε το καλώδιο σήματος DVI-D στην υποδοχή DVI στο πίσω μέρος της οθόνης και το άλλο άκρο στην υποδοχή DVI του υπολογιστή.

1. Συνδέστε το ένα άκρο του παρεχόμενου καλωδίου ήχου στην υποδοχή ήχου της οθόνης και το άλλο άκρο του καλωδίου στην υποδοχή εξόδου ήχου στο πίσω μέρος του υπολογιστή (σε επιλεγμένα μοντέλα).
2. Συνδέστε το ένα άκρο του καλωδίου τροφοδοσίας στην υποδοχή τροφοδοσίας AC που βρίσκεται στο πίσω μέρος της οθόνης και το άλλο άκρο στην πρίζα.

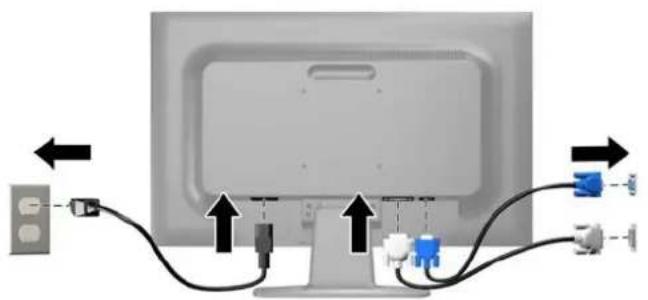

Εικόνα 2-4 Σύνδεση καλωδίων

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Για να μειώσετε τον κίνδυνο ηλεκτροπληξίας ή βλάβης του εξοπλισμού:

Μην απεργοποιείτε τη γείωση του καλωδίου τροφοδοσίας. Η γείωση είναι ένα σημαντικό χαρακτηριστικό ασφαλείας.

Σύμφωνα με το Καύσιμο Τροφοδοσίας, γέμων και υγιών προφυλάξεων ανά πάσα στιγμή.

Ανακούτε την τροφοδοσία από τη συσκευή αποσυνδέοντας το καλώδιο τροφοδοσίας από την πρίζα.

Η ανορθωτική σας πίστη, η τοποθέτηση τίποτα ειδικά κάτω από τα καλώδια. Τοποθετήστε τα καλώδια έτσι ώστε να μην υπάρχει κίνδυνος να τα πατήσει ή να τα τραβήξει κάποιος κατά λάθος. Μην τραβάτε τα καλώδια. Όταν αποσυνδέετε τον υπολογιστή από την πρίζα, τραβάτε το βύσμα, όχι το καλώδιο.

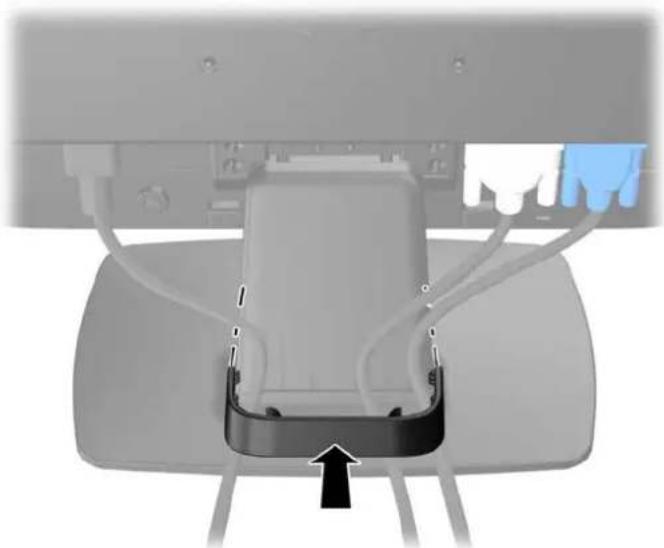

1. Αφαιρέστε τα καλώδια χρησιμοποιώντας το κλειδί διαχείρισης καλωδίων. Τοποθετήστε το κλειδί στον κάτω μέρος της βάσης και βεβαιωθείτε ότι δύο προεξοχές του κλειδιού έχουν κολλήσει στις δύο οπές της βάσης.

Εικόνα 2-5 Τοποθέτηση του κλιπ διαχείρισης καλωδίων

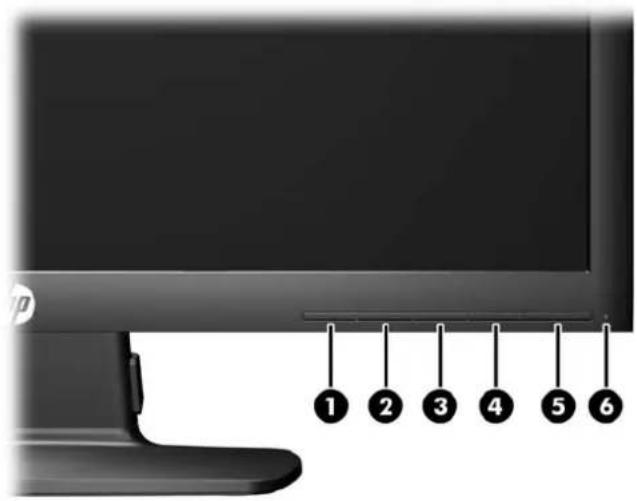

Στοιχεία ελέγχου πρόσοψης

Εικόνα 2-6 Πλήκτρα ελέγχου στην πρόσοψη της οθόνης

Εικόνα 2-1 Τοποθέτηση ελέγχου πρόσοψης

Στοιχείου Σελέγχου Λειουργία
1	Mενού	Avoíyei, επιλέγei ἡπραγματοποίει Εξόδo αἰτό to μενού OSD.
2	Mεloi	Av εΙναι ευργοποιημένο to μενού OSD, πατήσε γία περίγηση προς τα πίω μέσω tou μενού OSD και εμίωση των επιπέδων ρύθμιασς.
		Eáν εΙναι ανενρό to μενού OSD, πατήσε auto to κουμίγia va ευργοποιησετη πράβδο ρύθμιασκέ Εντασκότου έχου. Παπήσε τα πλήκτρα - ἡ + γία va προσαρμόσετη ην ενταση του έχου (σε επιλέγμένα μοντέλα).
3	Συν/πηγί	Av εΙναι ευργοποιημένο to μενού OSD, πατήσε to γία περίγηση προς τα εμπρός μέσω tou μενού OSD και auξηση των επιπέδων ρύθμιασς.
		Eáν δεν εΙναι ενρό to μενού OSD, πατήσε to γία va ευργοποιησετη Οου Κουμίγι πηγίς του επιλέγει ην εἰούδo σηματος εικόνας (VGA ἡ DVI).
4	OK auto	Eáν εΙναι ευργοποιημένο to μενού OSD, πατήσε to γία επιλόγίου Μαπήσει Θου Επιλέγμένου στοιχείου.
		Av to μενού OSD εΙναι ανενρό, πατήσε γία va ευργοποιησετη ηλειουργία autόματης ρύθμιασς γία βέλιστη εικόνα.
5	Λειουργία	Eνργοποίει έπενργοποίει ηνοθόνη.
6	Φωτεῖνη ενδείη Λειουργίας	Mπλε = πλήρης τροφοδοία.
		Προτολί = Katáσταση αναμονής.
		Προτολί που αναβοσβήνει = Λειουργία υρονδιακόπτη αναμονής.

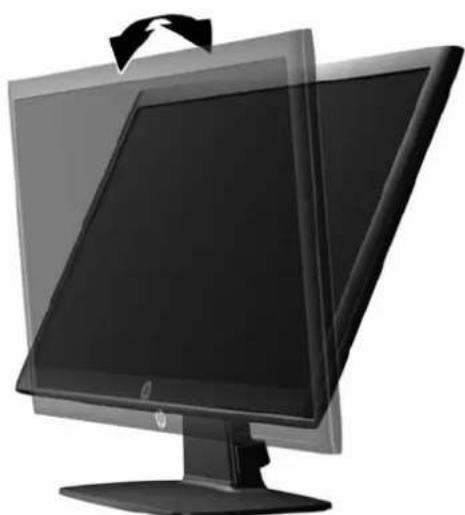

Ρύθμιση της οθόνης

Στρέψτε την οθόνη προς τα εμπρός ή προς τα πίσω, σε θέση τέτοια που να εξυπηρετεί τον τρόπο των χρηστών.

Εικόνα 2-7 Κλίση οθόνης

Ενεργοποίηση της οθόνης

1. Πατήστε το κουμπί λειτουργίας στον υπολογιστή για να τον ενεργοποιήσετε.
2. Πατήστε το κουμπί λειτουργίας για να ενεργοποιήσετε τη συσκευή.

ΠΡΟΣΟΧΗ

ΠΡΟΣΟΧΗ: Βλάβες τύπου burn-in (μόνιμη αποτύπωση εικόνας στην οθόνη) ενδέχεται να παρουσιαστούν σε οθόνες που προβάλλουν την ίδια στατική εικόνα για παρατεταμένο χρονικό διάστημα.* Για την αποφυγή βλαβών τύπου burn-in στην οθόνη θα πρέπει να ενεργοποιείτε πάντα μία εφαρμογή προστασίας οθόνης ή να απενεργοποιείτε την οθόνη όταν δεν χρησιμοποιείται για παρατεταμένο χρονικό διάστημα. Η κατακράτηση ειδώλου είναι ευρέως γνωστό πρόβλημα που μπορεί να παρουσιαστεί σε όλες τις οθόνες LCD. Οι οθόνες που εμφανίζουν το φαινόμενο burn-in (μόνιμη αποτύπωση εικόνας στην οθόνη) δεν καλύπτονται από την εγγύηση HP. * Ως παρατεταμένο χρονικό διάστημα νοείται το διάστημα των 12 διαδοχικών ωρών ή περισσότερο.

ΣΗΜΕΙΩΣΗ

Εάν το πλήκτρο του κουμπιού λειτουργίας έχει απενεργοποιηθεί, ενδέχεται να μην λειτουργεί η λειτουργία κλειδώματος του κουμπιού λειτουργίας. Για να απενεργοποιήσετε αυτή τη λειτουργία, πατήστε και κρατήστε το κουμπί λειτουργίας της οθόνης για 10 δευτερόλεπτα.

ΣΗΜΕΙΩΣΗ

ΣΗΜΕΙΩΣΗ: Μπορείτε να απενεργοποιήσετε την ενδεικτική λυχνία λειτουργίας στο μενού. Πατήστε το κουμπί Μενού στην πρόσοψη της οθόνης και, στο μενού, επιλέξτε Management (Διαχείριση) > Bezel Power LED (Ενδεικτική λυχνία λειτουργίας) > Off (Απενεργοποίηση).

Μόλις ενεργοποιηθεί η οθόνη εμφανίζεται ένα μήνυμα κατάστασης οθόνης για πέντε δευτερόλεπτα. Το μήνυμα υποδεικνύει ποια είσοδος (DVI ή VGA) αποτελεί το τρέχον σήμα εισόδου, την κατάσταση

της λειτουργίας αυτόματης εναλλαγής πηγής [On (Ενεργοποίηση) ή Off (Απενεργοποίηση), η εργοστασιακή επιλογή είναι On (Ενεργοποίηση)], το προεπιλεγμένο σήμα πηγής (η εργοστασιακή επιλογή είναι VGA), την τρέχουσα προκαθορισμένη ανάλυση οθόνης και τη συνιστώμενη ή προκαθορισμένη ανάλυση οθόνης.

Η οθόνη αυτόματα ανιχνεύει την είσοδο σήματος και προβάλλει την είσοδο αυτή για την προβολή εικόνας. Εάν είναι ενεργές δύο ή περισσότερες είσοδοι, η οθόνη θα προβάλει την προεπιλεγμένη πηγή εισόδου. Εάν η προεπιλεγμένη πηγή δεν είναι μία από τις ενεργές εισόδους, η οθόνη θα εμφανίσει την είσοδο με την υψηλότερη προτεραιότητα, με την εξής σειρά: DVI και έπειτα VGA. Μπορείτε να αλλάξετε την προεπιλεγμένη πηγή στο μενού OSD, πατώντας το κουμπί Μενού και επιλέγοντας Source Control (Έλεγχος Πηγής) > Default Source (Προεπιλεγμένη Πηγή).

Αφαίρεση της βάσης της οθόνης

Μπορείτε να αφαιρέσετε την οθόνη από τη βάση της για να την τοποθετήσετε στον τοίχο, σε βραχίονα στήριξης ή σε άλλο εξάρτημα.

ΠΡΟΣΟΧΗ: ΠΡΙΝ ΕΚΙΝΗΣΕΤΕ ΤΗΝ ΑΠΟΣΥΝΑΡΜΟΛΟΓΗΣΗ ΤΗΣ ΟΘΟΝΗΣ, ΒΕΒΑΙΩΘΕΙΤΕ ΟΤΙ Η ΟΘΟΝΗ ΕΙΝΑΙ ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΗ ΚΑΙ ΟΤΙ ΤΑ ΚΑΛΩΔΙΑ ΡΕΥΜΑΤΟΣ ΚΑΙ ΟΘΟΝΗΣ ΕΙΝΑΙ ΑΠΟΣΥΝΔΕΔΕΜΕΝΑ.

1. ΑΠΟΣΥΝΔΕΣΤΕ ΚΑΙ ΑΦΑΙΡΕΣΤΕ ΤΑ ΚΑΛΩΔΙΑ ΤΡΟΦΟΔΟΣΙΑΣ ΚΑΙ ΟΘΟΝΗΣ ΑΠΟ ΤΗΝ ΟΘΟΝΗ.
2. ΤΟΠΟΘΕΤΗΣΤΕ ΤΗΝ ΠΡΟΣΟΨΗ ΤΗΣ ΟΘΟΝΗΣ ΣΕ ΕΠΙΠΕΔΗ ΕΠΙΦΑΝΕΙΑ ΤΟΥ ΚΑΛΥΠΤΕΤΑΙ ΑΠΟ ΕΝΑ ΚΑΘΑΡΟ ΣΤΕΓΝΟ ΠΑΝΙ.
3. ΑΦΑΙΡΕΣΤΕ ΤΙΣ ΤΕΣΣΕΡΙΣ ΒΙΔΕΣ ΑΣΦΑΛΕΙΑΣ (1) ΚΑΙ ΑΝΑΣΗΚΩΣΤΕ ΤΟΝ ΑΥΧΕΝΑ ΑΣΦΑΛΕΙΑΣ (2) ΑΠΟ ΤΗΝ ΠΡΟΣΟΨΗ ΤΗΣ ΟΘΟΝΗΣ.

Η οθόνη μπορεί να προσαρτηθεί σε τοίχο, βραχίονα στήριξης ή άλλο εξάρτημα ανάρτησης.

Η συσκευή είναι σχεδιασμένη για να υποστηρίζεται από βραχίονα ανάρτησης σε τοίχο με πιστοποίηση UL ή CSA.

1. Αφαιρέστε την οθόνη από τη βάση. Ανατρέξτε στην Ενότητα Αφαίρεσης της Βάσης της Οθόνης στη σελίδα 9.

Η οθόνη αυτή μπορεί να χρησιμοποιηθεί με βραχίονες ανάρτησης 100 mm που συμμορφώνονται με το βιομηχανικό πρότυπο VESA. Για τη σύνδεση εξαρτήματος ανάρτησης τρίτου κατασκευαστή στην οθόνη, χρειάζονται τέσσερις βίδες 4 mm, βήματος 0,7 mm και μήκους 10 mm. Δεν πρέπει να χρησιμοποιηθούν βίδες με μεγαλύτερο μήκος γιατί μπορεί να προκαλέσουν βλάβη στην οθόνη. Είναι σημαντικό να βεβαιωθείτε ότι η βάση ανάρτησης του κατασκευαστή συμμορφώνεται με το πρότυπο VESA και ότι μπορεί να αντέξει το βάρος της οθόνης. Για βέλτιστη απόδοση, είναι σημαντικό να χρησιμοποιήσετε τα καλώδια τροφοδοσίας και εικόνας που συνδέουν την οθόνη.

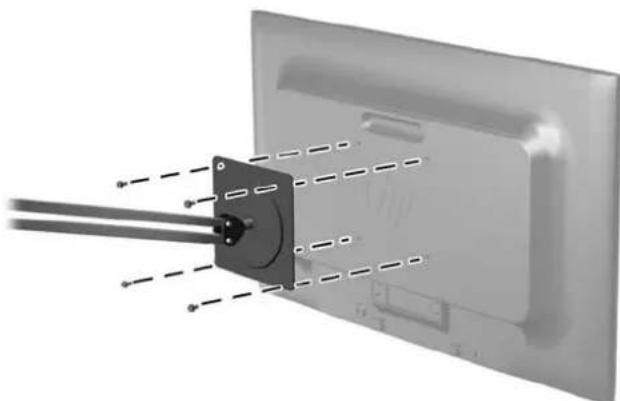

1. Για να τοποθετήσετε την οθόνη σε βραχίονα στήριξης, βιδώστε τις τέσσερις βίδες 10 mm στις οπές που βρίσκονται στη βάση του βραχίονα και στις ανάρτησης που βρίσκονται στην οθόνη.

Εικόνα 2-9 Ανάρτηση της οθόνης

Για να εγκαταστήσετε την οθόνη με άλλα εξαρτήματα ανάρτησης, ακολουθήστε τις οδηγίες που περιλαμβάνονται με τα εξαρτήματα αυτά για να διασφαλίσετε τη σωστή εγκατάσταση της οθόνης.

1. Επανασυνδέστε τα καλώδια σήματος.

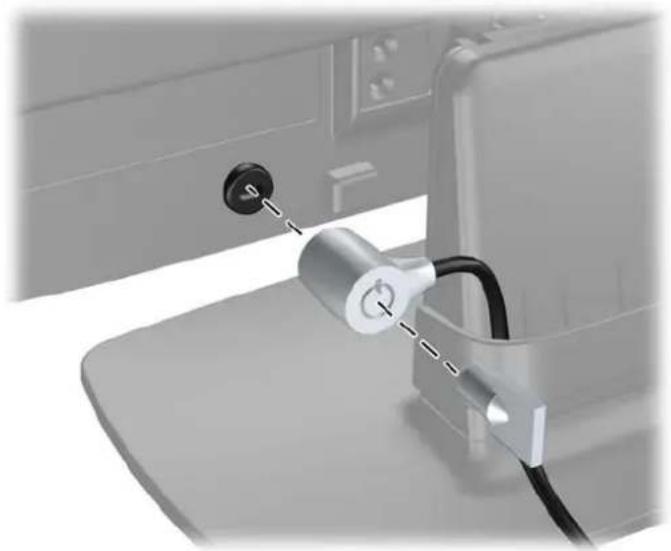

Εγκατάσταση κλειδαριάς καλωδίου

Μπορείτε να ασφαλίσετε τη μονάδα σε σταθερό αντικείμενο με προαιρετική κλειδαριά καλωδίου που διαθέτει η HP.

Εικόνα 2-10 Εγκατάσταση κλειδαριάς καλωδίου

3 Εύρεση περισσότερων πληροφοριών

Ανατρέξτε στον Οδηγό αναφοράς οθόνης LCD που περιλαμβάνεται στο CD που παρέχεται με τη μονάδα σας για πρόσθετες πληροφορίες αναφορικά με:

Βελτιστοποίηση της απόδοσης της οθόνης, Οδηγίες ασφαλείας και συντήρησης, Εγκατάσταση του λογισμικού από το CD, Χρήση του OSD, Αντιμετώπιση προβλημάτων, Ιστοσελίδα

Για πρόσθετες πληροφορίες αναφορικά με τη χρήση και τη ρύθμιση της οθόνης σας, μεταβείτε στη διεύθυνση http://www.hp.com/support. Επιλέξτε χώρα ή περιοχή, επιλέξτε Υποστήριξη προϊόντος και διερεύνηση βάσεων, και στη συνέχεια εισάγετε το μοντέλο της οθόνης σας στο παράθυρο αναζήτησης.

4 Τεχνικές προδιαγραφές

ΣΗΜΕΙΩΣΗ: Όλες οι προδιαγραφές αντιπροσωπεύουν τις τυπικές προδιαγραφές που παρέχουν οι κατασκευαστές εξαρτημάτων της HP. Η πραγματική απόδοση μπορεί να είναι υψηλότερη ή χαμηλότερη.

Μοντέλο LE1902x

Πίνακας 4-1 Προδιαγραφές LE1902x

Mévióto βáρος (εκτός συσκευασίας)	2,8 kg	6,17 λιβρες
Διαστάσεις (με τη βάση)	33,89 cm	13,34 Ιντοες
丫ψος	12,6 cm	4,96 Ινταες
Βάθος	44,93 cm	17,69 Ινταες
Πλάτος
Méviótn ανάλωη γραφικών	Αναλογική εἰσοδός 1366 x 768 (60 Hz)
	Ψηφιακή εἰσοδός 1366 x 768 (60 Hz)
Βέλιστη ανάλωη γραφικών	Αναλογική εἰσοδός 1600 x 900 (60 Hz)
	Ψηφιακή εἰσοδός 1600 x 900 (60 Hz)
Πηύ τροφοδοσίας	100 – 240 VAC 50/60 Hz
Τερματίος εἰσόδου	Περιλαβάνεται μία Αποδόχή VGA με καλώδίο

Μοντέλα LE2002x και LE2002xm

Πίνακας 4-2 Προδιαγραφές οθόνης LE2002x και LE2002xm

Mévióto βáρος (εκτός συσκειαίας)	3,5 kg	7,7 λήρες
Διαστάσεις (με τη βάση)	35,92 cm	14,14 ένταες
«Υψος»	15,11 cm	5,95 ένταες
Βάθος	48,20 cm	18,98 ένταες
Πλάτος
Méviótn ανάλωη γραφικών	Αναλογίκή εἰσοδός 1600 x 900 (60 Hz)
	Ψηφιακή εἰσοδός 1600 x 900 (60 Hz)
Βέλιστη ανάλωη γραφικών	Αναλογίκή εἰσοδός 1600 x 900 (60 Hz)
	Ψηφιακή εἰσοδός 1600 x 900 (60 Hz)

Πίνακας 4-2 Προδιαγραφές οθόνης LE2002x και LE2002xm (συνέχεια)

Пиун трафобacia	100 - 240 VAC 50/60 Hz
Тершко εισόου	Пeριλαμβάνεται μία Αντοδόχή VGA με Καλώδι, μία Αντοδόχή DVI (to καλώδιο δεν Πeριλαμβάνεται με την oθόνη LE2002x), μία Αντοδόχή ἡκου με Ταρεχόμενο καλώδιο (μόνο γία Ανγ LE2002xm)

Μοντέλο LE2202x

Πίνακας 4-3 Προκαθορισμένες λειτουργίες LE2202x

Mévióto βáρος (Εκτός συσκευαίας)	3,6 kg	7,94 λιβρες
Διαστάσεις (με τη βάση)
丫ψος	37,9 cm	14,92 Ινταες
	16 cm	6,3 Ινταες
Βάθος	51,8 cm	20,39 Ινταες
Πλάτος
Méviστη ανάλωη γραφικών	Αναλογική εἰσοδός 1.920 x 1080 (60 Hz)
	Ψηφιακή εἰσοδός 1920 x 1080 (60 Hz)
Βέλιστη ανάλωη γραφικών	Αναλογική εἰσοδός 1.920 x 1080 (60 Hz)
	Ψηφιακή εἰσοδός 1920 x 1080 (60 Hz)
Πηύ τραφοδοσίας	100 – 240 VAC 50/60 Hz
Τερματίος εἰσόδου	Περιαμβάνεται μία Αντοδόχή VGA με καλώδύ, μία Αντοδόχή DVI με καλώδύ

Αναγνώριση προκαθορισμένων αναλύσεων οθόνης

Οι ακόλουθες λειτουργίες αναφέρονται παρακάτω και είναι οι συχνότερα χρησιμοποιούμενες λειτουργίες και ορίζονται ως προεπιλεγμένες. Η συσκευή αυτή αναγνωρίζει αυτόματα αυτές τις προκαθορισμένες λειτουργίες και θεωρούνται με κανονικές διατάξεις και στο κέντρο της συσκευής.

Μοντέλο LE1902x

Πίνακας 4-4 Εργοστασιακά προκαθορισμένες λειτουργίες

Προεπιλούη	Морфήεικουστοιχείου(pixel)	Ορίζόντιασυχότητα (kHz)	Κατακόρμησυχότητα (Hz)
1 640 × 480	31,469	59,94
2 720 × 400	31,469	70,087
3 800 × 600	37,879	60,317
4 1024 × 768	48,363	60,004
5 1280 × 960	60,0	60,0

Πίνακας 4-4 Εργοστασιακά προκαθορισμένες λειτουργίες (συνέχεια)

6 1280 × 1024 63,98 60,02

7 1366 × 768 47,712 59,79

Μοντέλα LE2002x και LE2002xm

Πίνακας 4-5 Εργοστασιακά προκαθορισμένες λειτουργίες

Προεπιλούη	Морφήεικουστοιχέιου(pixel)	Ορίζόντιασυχόντητα (kHz)	Κατακόρμησυχόντητα (Hz)
1 640 × 480	31,469	59,940
2 720 × 400	31,469	70,087
3 800 × 600	37,879	60,317
4 1024 × 768	48,363	60,004
5 1280 × 720	45,00	59,94
6 1280 × 1024	63,981	60,02
7 1440 × 900	55,935	59,887
8 1600 × 900	55,935	59,887

Μοντέλο LE2202x

Πίνακας 4-6 Εργοστασιακά προκαθορισμένες λειτουργίες

Προεπιλογή	Μόρφήεικουστοιχέιου (pixel)	Ορίζόντια συχόντητα (kHz)	Κατακόρυφη συχόντητα (Hz)
1640×480 31,469 59,940
2720×400 31,469 70,087
3800×600 37,879 60,317
41024×768 48,363 60,004
51280×720 45,00 60,00
61280×1024 63,981 60,02
71440×900 55,94 59,89
81680×1050 65,29 60,0
91920×1080 67,5 60,00

Εισαγωγή λειτουργιών χρήστη

Το όνομα του εκυκτην ΙΚοβας ενδέχεται επικές φορές να απαιτεί μια προκαθορισμένη λειτουργία ο περιττών του:

Το Δ χρησιμοποιείται για την τυπική προσαρμογή γραμμών. Το Δ χρησιμοποιείται για την προκαθορισμένη λειτουργία.

Σε αυτή την περίπτωση, μπορεί να χρειαστεί εκ νέου ρύθμιση των παραμέτρων της οθόνης μέσω του Μενού OSD. Μπορείτε να πραγματοποιήσετε αλλαγές σε οποιαδήποτε από αυτές τις λειτουργίες και να τις αποθηκεύσετε στη μνήμη. Η οθόνη αποθηκεύει αυτόματα την εν λόγω ρύθμιση και, στη συνέχεια, αναγνωρίζει την εν λόγω λειτουργία ακριβώς όπως μία προκαθορισμένη. Εκτός από τις εργοστασιακά προκαθορισμένες λειτουργίες, υπάρχουν τουλάχιστον 10 λειτουργίες χρήστη, τις οποίες μπορείτε να εισαγάγετε και να αποθηκεύσετε.

Λειτουργία εξοικονόμησης ενέργειας

Οι οικιακές συσκευές και ο εξοπλισμός καταναλώνουν ενέργεια. Η είσοδος σε κατάσταση αναμονής καταναλωσης ενέργειας πραγματοποιείται σε περιπτώσεις που η συσκευή εντοπίζει απουσία σήματος οριζόντιου ή/και κατακόρυφου συγχρονισμού. Μόλις εντοπίσει την απουσία των σημάτων αυτών, η συσκευή μένει κενή, απενεργοποιείται ο τιμολογητής και η φωτεινή ένδειξη λειτουργίας γίνεται πορτοκαλί. Όταν η συσκευή βρίσκεται σε κατάσταση αναμονής καταναλωσης ενέργειας, η ενέργεια που καταναλώνει είναι 0,5 watt. Για να επιστρέψει η συσκευή σε κανονική κατάσταση λειτουργίας, παρεμβάλλεται μια σύντομη περίοδος προθέρμανσης.

Για οδηγίες σχετικά με τη ρύθμιση των λειτουργιών εξοικονόμησης ενέργειας (επίπεδες ώρες ή ονομαστικές λειτουργίες διαχείρισης ενέργειας), ανατρέξτε στο εγχειρίδιο του υπολογιστή.

ΣΗΜΕΙΩΣΗ: Η κατάσταση λειτουργίας εξοικονόμησης ισχύος λειτουργεί μόνο όταν η συσκευή είναι συνδεδεμένη σε υπολογιστές που διαθέτουν λειτουργίες εξοικονόμησης ισχύος.

Επιλέγοντας το πρόγραμμα εξοικονόμησης ισχύος της συσκευής, πρέπει να επιλέξετε τη συσκευή ώστε να περάσει σε κατάσταση αναμονής ισχύος και να προκαλέσει υπενθύμιση. Όταν το πρόγραμμα εξοικονόμησης ισχύος της συσκευής προκαλεί την ενεργοποίηση της συσκευής σε κατάσταση αναμονής ισχύος, η φωτεινή ένδειξη προόδου γίνεται κίτρινη και αναβοσβήνει.
