Τύπος προϊόντος	Εντοιχιζόμενη εστία αερίου
Μάρκα	Hotpoint
Μοντέλο	FTGHG 751 DHA(BK)
Διαστάσεις επιφάνειας (Μ x Β)	75 cm x περίπου 51 cm (στάνταρ)
Άνοιγμα εντοιχισμού	Δείτε το φυλλάδιο για ακριβείς διαστάσεις
Τύπος αερίου	Φυσικό αέριο (G20) - 20 mbar
Αριθμός καυστήρων	4
Ισχύς καυστήρων	Γρήγορος: 3,0 kW, Ημι-γρήγορος: 1,9 kW, Βοηθητικός: 1,0 kW
Ανάφλεξη	Ενσωματωμένη ηλεκτρική ανάφλεξη με μπουζί
Ασφάλεια	Διάταξη ασφαλείας κατά της κατάσβεσης (αυτόματη διακοπή αερίου)
Τροφοδοσία ρεύματος	220-240 V ~ 50 Hz (στάνταρ)
Υλικό επιφάνειας	Ανοξείδωτο ατσάλι / γυαλί (μοντέλο BK)
Καθαρισμός και συντήρηση	Καθαρισμός με μαλακό πανί και ουδέτερο απορρυπαντικό· μην χρησιμοποιείτε ατμοκαθαριστή
Ανταλλακτικά	Σχάρες, καπάκια καυστήρων, ακροφύσια, μπουζί ανάφλεξης
Επισκευασιμότητα	Συντήρηση και επισκευή από εξουσιοδοτημένο τεχνικό
Πίεση τροφοδοσίας (FR/BE)	Ονομαστική: 20 mbar, Ελάχιστη: 17/15 mbar, Μέγιστη: 25 mbar
Κατηγορία εγκατάστασης	Κατηγορία 3 (εντοιχιζόμενη)
Χρήση	Οικιακή, μη επαγγελματική

Συχνές ερωτήσεις - FTGHG 751 DHA(BK) HOTPOINT

Πώς να ανάψετε έναν καυστήρα αερίου;

Πιέστε τελείως τον αντίστοιχο διακόπτη, γυρίστε τον αριστερόστροφα στη θέση μέγιστο. Κρατήστε τον πατημένο για 2-3 δευτερόλεπτα μέχρι να ζεσταθεί η διάταξη ασφαλείας. Εάν το μοντέλο σας έχει ενσωματωμένη ανάφλεξη, θα ανάψει αυτόματα.

Τι να κάνετε αν η φλόγα σβήσει κατά λάθος;

Γυρίστε αμέσως τον διακόπτη στη θέση διακοπή και περιμένετε τουλάχιστον 1 λεπτό πριν επιχειρήσετε να ανάψετε ξανά. Μην επιχειρήσετε ποτέ να ανάψετε αμέσως.

Ποιο τύπο αερίου να χρησιμοποιήσετε;

Η συσκευή είναι ρυθμισμένη για φυσικό αέριο G20 σε πίεση 20 mbar. Για να χρησιμοποιήσετε άλλο αέριο, καλέστε εξουσιοδοτημένο τεχνικό για αλλαγή των ακροφυσίων.

Πώς να καθαρίσετε τους καυστήρες;

Πλύνετε τις σχάρες, τα καπάκια και τους καυστήρες στο χέρι με ζεστό νερό και μη λειαντικό απορρυπαντικό. Βουρτσίστε απαλά τα ανοίγματα. Ξεπλύνετε και στεγνώστε καλά. Μην βάζετε στο πλυντήριο πιάτων (κίνδυνος θόλωσης).

Μπορώ να χρησιμοποιήσω ατμοκαθαριστή;

Όχι, απαγορεύεται αυστηρά η χρήση ατμοκαθαριστή ή καθαριστή υψηλής πίεσης. Χρησιμοποιήστε ένα μαλακό πανί με ζεστό νερό και λίγο ουδέτερο απορρυπαντικό.

Γιατί δεν ανάβει ο καυστήρας;

Ελέγξτε ότι το αέριο είναι ανοιχτό, ότι τα ανοίγματα του καυστήρα δεν είναι φραγμένα, ότι το μπουζί ανάφλεξης είναι καθαρό και ότι τα εξαρτήματα είναι σωστά τοποθετημένα. Σε περίπτωση ρεύματος αέρα, η φλόγα μπορεί επίσης να σβήσει.

Πώς να ρυθμίσετε τη φλόγα στο ελάχιστο;

Γυρίστε αργά τον διακόπτη στη θέση ελάχιστο. Αν η φλόγα σβήσει, συμβουλευτείτε το φυλλάδιο για τη ρύθμιση του by-pass ή επικοινωνήστε με το τμήμα εξυπηρέτησης μετά την πώληση.

Οι κατσαρόλες είναι ασταθείς πάνω στη σχάρα. Τι να κάνω;

Βεβαιωθείτε ότι ο πάτος της κατσαρόλας είναι επίπεδος και κεντραρισμένος στον καυστήρα. Ελέγξτε ότι οι σχάρες είναι σωστά τοποθετημένες και όχι ανάποδα. Χρησιμοποιήστε κατσαρόλες κατάλληλης διαμέτρου (δείτε τον πίνακα στο φυλλάδιο).

Ποιες είναι οι ελάχιστες αποστάσεις για την εγκατάσταση;

Η συσκευή πρέπει να εγκατασταθεί με απορροφητήρα σε απόσταση τουλάχιστον 650 mm πάνω, και τα κοντινά ψηλά στοιχεία σε απόσταση τουλάχιστον 420 mm από τον πάγκο εργασίας. Τηρήστε τις διαστάσεις εντοιχισμού που αναφέρονται στο φυλλάδιο.

Πώς να συντηρήσετε τις βρύσες αερίου αν γίνουν σκληρές;

Αν μια βρύση δυσκολεύεται να γυρίσει, ζητήστε την αντικατάστασή της από εξουσιοδοτημένο τεχνικό. Μην επιχειρήσετε να την πιέσετε ή να τη λιπάνετε μόνοι σας.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FTGHG 751 DHA(BK) HOTPOINT

Δεν πρέπει να προσπαθείτε να σβήσετε μια φλόγα/πυρκαγιά με νερό, αλλά θα πρέπει να σβήσετε τη συσκευή και να καλύψετε τη φλόγα, για παράδειγμα, με ένα καπάκι ή μια πυρίμαχη κουβέρτα.

ΠΡΟΣΟΧΗ: Κίνδυνος πυρκαγιάς: Μην αφήνετε αντικείμενα στις επιφάνειες μαγειρέματος.

ΠΡΟΣΟΧΗ: Σε περίπτωση βλάβης της γυάλινης επιφάνειας:

• σβήστε αμέσως όλους τους καυστήρες και ενδεχόμενα ηλεκτρικά θερμαντικά στοιχεία και αποσυνδέστε τη συσκευή από το φις του ηλεκτρικού δικτύου
• μην αγγίζετε την επιφάνεια της συσκευής.

Assistenza

Comunicare:

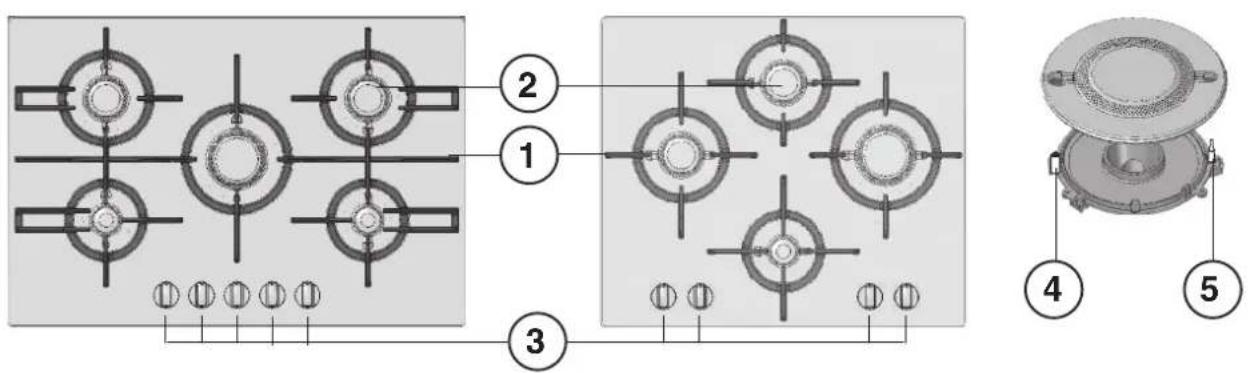

περιγραφή της συσκευής

Συνολική ισχύς

1. Ενδεικτική αναφορά για την ένδειξη μαγειρέματος
2. ΚΑΥΣΤΗΡΕΣ ΑΕΡΙΟΥ
3. Διακόπτες χειρισμού των καυστήρων αερίου
4. Κουμπί αναρρόφησης των καυστήρων αερίου
5. ΔΙΑΤΑΞΗ ΑΣΦΑΛΕΙΑΣ

ΚΑΥΣΤΗΡΕΣ ΑΕΡΙΟΥ Ευαίσθητοι σε διαφοροποιήσεις της πίεσης. Επιλέξτε τον τύπο καυστήρα ανάλογα με τη διάμετρο του δοχείου προς χρήση. Επιπλέον, οι καυστήρες αερίου για τη ρύθμιση της φλόγας. - Σπινθηριστής ανάφλεξης των καυστήρων αερίου επιτρέπει στον μαγειρικό σκεύος τον επιλεγμένο καυστήρα. ΔΙΑΤΑΞΗ ΑΦΑΙΡΕΣΗΣ Ετερών Τυχαίων Οβησίματος της φλόγας, διακόπτει την παροχή αερίου.

Η ρύθμιση της παροχής εισάγεται στον σπινθηριστή ανάφλεξης.

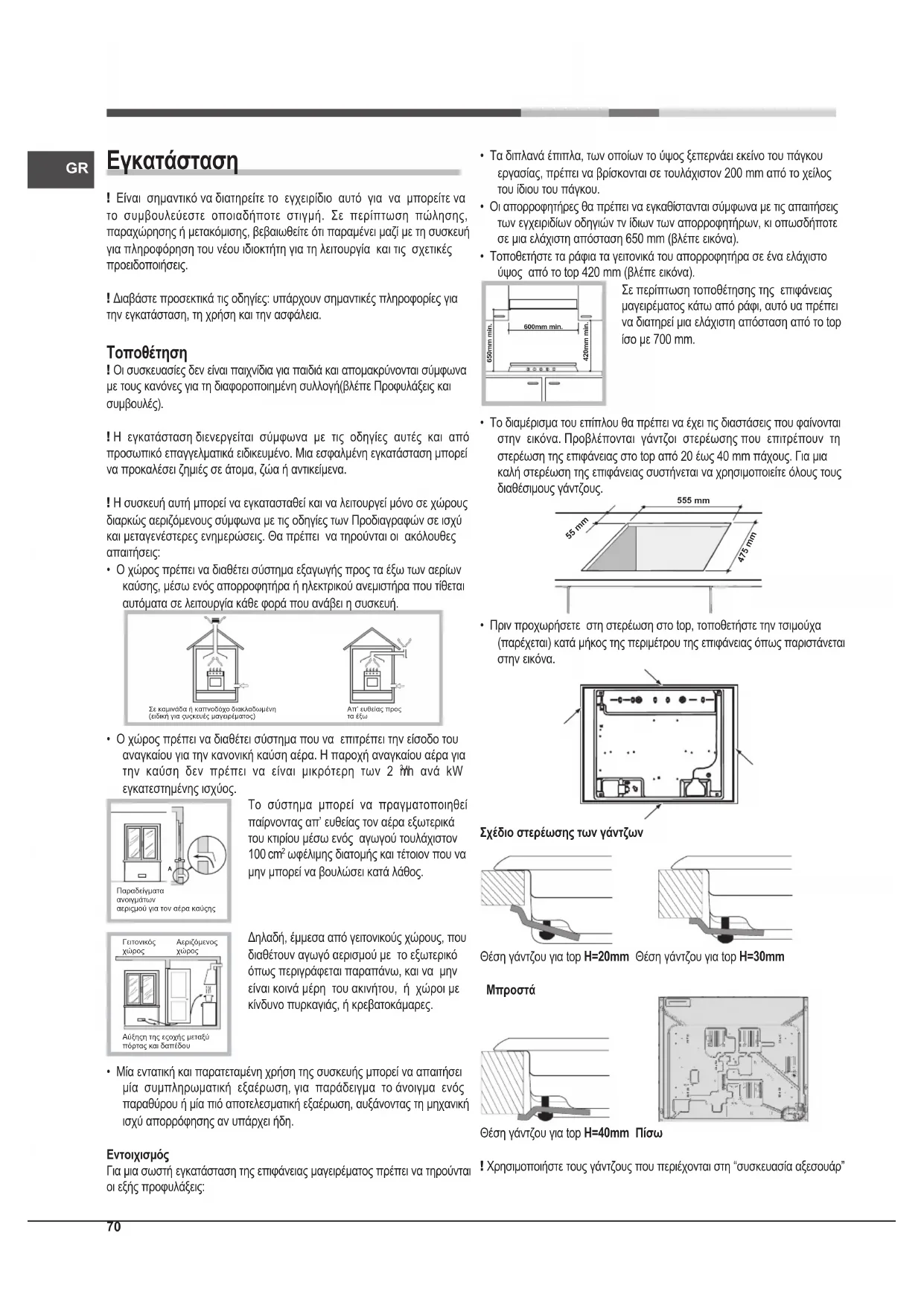

Εγκατάσταση

Σε περίπτωση τοποθέτησης σε επιφάνεια μαγειρέματος κάτω από ράφι, αυτό πρέπει να διατηρεί μια ελάχιστη απόσταση από το πάνω μέρος με 700 mm.

Το διάκενο του σπινθηριστή θα πρέπει να έχει τις διατάξεις που φαίνονται στην Εικόνα. Προβλέπονται γάντζοι στερέωσης που επιτρέπουν τη στήριξη της επιφάνειας στο πάνω μέρος από 20 έως 40 mm περίπου. Για κάθε στήριξη της επιφάνειας συνιστάται να χρησιμοποιείτε όλους τους διαθέσιμους γάντζους.

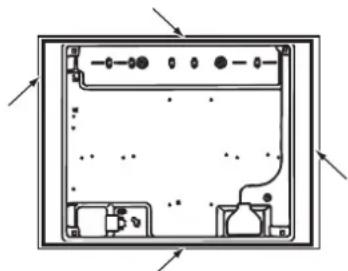

Πριν προχωρήσετε στη στήριξη στο πάνω μέρος, τοποθετήστε την ταινία (παρέχεται) κατά μήκος της περιμέτρου της επιφάνειας όπως περιγράφεται στην Εικόνα.

Σελίδα στερέωσης των γάντζων

Θέση γάντζου για πάνω μέρος H=20mm Θέση γάντζου για πάνω μέρος H=30mm

Μπροστά

Εξωτερικός γάντζος για πάνω μέρος H=40mm Πίσω

Χρησιμοποιήστε τους γάντζους που περιλαμβάνονται στη "συσκευασία αέρα".

Στην περίπτωση που δεν έχει εγκατασταθεί πάνω σε εντοιχισμένο φούρνο, απαιτείται να εισαγάγετε ένα ξύλινο πάνελ ως μόνωση. Αυτό θα πρέπει να τοποθετηθεί σε μια ελάχιστη απόσταση 20 mm από το κάτω μέρος της πλάκας της επιφάνειας.

Αερισμός

Για τη διάταξη κάθε αερισμού θα πρέπει να αφαιρέσετε το πίσω τοίχωμα του διαμερίσματος. Είναι προτιμότερο να εγκαταστήσετε το άνοιγμα έτσι ώστε να ανοίγει σε δύο ή σε ένα συνεχές τμήμα που να έχει άνοιγμα τουλάχιστον 45 x 560 mm (εσωτερικά).

Μπορείτε να τοποθετήσετε την επιφάνεια μόνο πάνω σε εντοιχισμένους φούρνους που διαθέτουν αερισμό κάτω από αυτήν.

Οι εγκαταστάσεις του διαθέτουν τριπλό καλώδιο προφοράς είναι έτοιες για την εγκατάσταση με εναλλασσόμενο ρεύμα, με τάση και συχνότητα που αναφέρονται στην ταυτότητα χαρακτηριστικών (που βρίσκεται στο κάτω μέρος της εγκατάστασης). Ο αγωγός γείωσης του καλωδίου διακρίνεται από το κιτρινο-πράσινο χρώμα. Στην περίπτωση εγκατάστασης τάφου, ο εντοιχισμένος φούρνος ή η ηλεκτρική σύνδεση της εγκατάστασης του φούρνου πρέπει να πραγματοποιηθεί χωριστά, τόσο για λόγους ηλεκτρικής ασφάλειας όσο και για την ευκολότερη εξαγωγή του φούρνου.

Σύνδεση καλωδίου τροφοδοσίας στο δίκτυο

Μπορείτε στο καλώδιο ένα κανονικοποιημένο βύσμα, το φορτίο του οποίου αναφέρεται στην ταμπέλα χαρακτηριστικών. Σε περίπτωση άμεσης σύνδεσης στο δίκτυο, πρέπει να παρεμβάλλεται μεταξύ του δικτύου και ενός πολυπολικού διακόπτη ελάχιστου ανοίγματος επαφών 3 mm κατάλληλου για το φορτίο και σύμφωνου με τους ισχύοντες κανονισμούς (το σύρμα της γείωσης δεν πρέπει να διακόπτεται από τον διακόπτη). Το καλώδιο τροφοδοσίας πρέπει να είναι τοποθετημένο έτσι ώστε σε κανένα σημείο να μην ξεπερνά κατά 50°C τη θερμοκρασία του περιβάλλοντος.

Ο τεχνικός εξοπλισμός είναι κατάλληλος για την ηλεκτρική σύνδεση και για την τήρηση των κανόνων ασφαλείας.

Πριν ξεκινήσετε, η σύνδεση βασίζεται σε:

Η τρίχα θα διατεθεί γεωργών και θα είναι όμοια με το νήμα. Η τρίχα είναι δε θέση να υποστεί το μέγιστο όριο ισχύος της χάνης, που αναφέρεται στην ταυτότητα χαρακτηριστικών. - Η ταινία προφύλαξης θα περιλαμβάνεται στις τιμές της ταινίας χαρακτηριστικών. Πρέπει να είναι σύνθετη με το βούρτσα σκούπας. Σε αυτή την περίπτωση αν αντικαταστήσετε τη βρύση. Μη χρησιμοποιείτε προεκτάσεις και πολύπριζα. ! Αφού εγκατασταθεί η συσκευή, το ηλεκτρικό καλώδιο και η ηλεκτρική τρίχα πρέπει να είναι εύκολα προσβάσιμα. ! Το καλώδιο δεν πρέπει να διαρρέει ή να συμπιέζεται. ！Το καλώδιο πρέπει να ελέγχεται περιοδικά και να αντικαθίσταται μόνο από εξουσιοδοτημένους τεχνικούς (βλέπε Τεχνική Υποστήριξη).

Η ειρήνη ανατολίζεται καθ' εκάστην όταν ο κανών αυτού προΐσταται.

Σύνδεση αερίου

Η σύνδεση της συσκευής στις συνδέσεις θα πρέπει να γίνεται σύμφωνα με τα πρότυπα και τις μεταγενέστερες ενεργείες, μόνο αφού βεβαιωθείτε ότι αυτή είναι κατάλληλη για τον τύπο αερίου με τον οποίο τροφοδοτείται G20-20mbar (φυσικό αέριο).

! Για ασφαλή λειτουργία, για καλύτερη χρήση της ενέργειας και μεγαλύτερη διάρκεια ζωής της συσκευής, βεβαιωθείτε ότι η πίεση τροφοδοσίας ευρίσκεται εντός των τιμών που αναφέρονται στον Πίνακα 1 "Χαρακτηριστικά των Καυστήρων και των Ακροφυσίων".

Σύνδεση εύκαμπτου σωλήνα (χαλκός ή χάλυβας)

Η σύνδεση στην εγκατάσταση αερίου θα πρέπει να γίνεται έτσι ώστε να μην προκαλούνται στη συσκευή κανενός είδους καταπονήσεις. Στη ράμπα τροφοδοσίας της συσκευής υπάρχει ένας σωλήνας τύπου "L" στραμμένος, του οποίου το κράτημα εξασφαλίζεται από ένα ταιριαστό. Στην περίπτωση που καταστεί αναγκαίο να στρέψετε τον σωλήνα, αντικαταστήστε τον οπωσδήποτε με τον παρεχόμενο (παρέχεται με τη συσκευή). Ο σωλήνας εξόδου του αερίου της συσκευής είναι σπειροειδής 1/2 με κυλινδρικό σπείρωμα.

Ευκαιμτώ οαουίβα αφό αβοεγιόδτο ατάαι ουεξούκος Τοχμιάτος μεοτεϊποείδε οκουβέδεις

Το πάνω μέρος του αέρα στοιχείων είναι σπειροειδές 1/2 gas κινητήρας απορροής. Η τοποθέτηση των σωλήνων αυτών πρέπει να διενεργείται έτσι ώστε το μήκος τους, σε συνέπεια με την κλίση, να μην είναι μεγαλύτερο από τα 2000 mm. Με τη σωλήνωση της σύνδεσης βεβαιωθείτε ότι ο τακτικός ευκαμπτος σωλήνας δεν έρχεται σε τριβή με κινούμενα μέρη.

Χρησιμοποιείστε αποκλειστικά ανταλλακτικά πρώτης ποιότητας και παραμελημένα εξαρτήματα υψηλής αντοχής, σύμφωνα με τους ισχύοντες κανόνες.

ΕΛΕΓΧΟΣ ΤΕΧΝΙΚΗΣ ΚΑΤΑΣΤΑΣΗΣ

Με το τέρας της εγκατάστασης, ελέγξτε την αρχή οδηγώντας το πλαίσιο χρησιμοποιώντας αυτόματα διαλύματα και προς τα έξω.

Αν η τιμή του χρησιμοποιούμενου αερίου είναι διαφορετική (μεταβολή) από την προβλεπόμενη, είναι απαραίτητο να εγκατασταθεί στην οροφή εισόδου ένας καταλύτης πίεσης (σύμφωνα με "προδιαγραφές για προχωρημένα αέρια").

ΠΙΝΑΚΙΑ ΔΑ XΑΡΑΚΤΗΡΙΣΚΙΟ
Ηλεκτρικέσ συνδέσεισ	βλέτη ΠΙνακίδα χαρακτηριΣΚΙΚων
ΟΙΚΑΟΓΙΚΟΣ ΣΧΕΔΙΑΣΜΟΣ
Ηςκεύη ματή εἰναι σύμφωνη με τόνΚανονιςύς αρ. 66/2014 ηης EE του συμπληρώνει τήν Μθηγία 2009/125/EK.Κανονιςύς EN 30-2-1

Χαρακτηριστικά των καυστήρων και των ακροφυσίων

Півачаş 1					Ф��кó áPIO (G20/ 20mbar)		Púθμιση πρωτέουντοσ αέρα τών καυσήρων
Καυσήρασ	Διάμετροσ (mm)	Θερμική icosúo kW (p.c.s.* )	Ονομαστ.	M ειωμ	By-pass 1/100 (mm)	Ακροφύσιo 1/100 (mm)	Παροχή* l/h 20)	(mm)
Ταχύσ (R)	157	3.00	1.00	75	125	286	4.7
Ημι-ταχύσ (S)	132	1.90	0.80	68	100	157	2.6
Εφεδρικόσ (A)	110	1.00	0.50	54	72	95	2.0
Πίεσεισ Κροφόδοσίασ	Ονομαστική (mbar) Ελάχιστη (mbar) Μέγιστη (mbar)				20 17 25

• Σε 15°C και 1013,25 mbar - ξηρό αέρα Φυσικό P.C.S. = 37.78 MJ/m³

FTGHL 641 D/EX/HA FTGHL 751 D/EX/HA FTGHL 751 D/IX/HA FTGHG 751 D/HA(BK)

Εκκίνηση και χρήση

Σε κάθε επιλογή αντιστοιχεί η θέση του αντίστοιχου καυστήρα αερίου.

Καυστήρες αερίου

Ο εξοπλισμός καινούργιος μπορεί να ρυθμιστεί από τον αντίστοιχο διακόπτη

• Σβήσιμο

0 Μέγιστο

Ελαχιστο

Για να ανάψετε ένα από τους καυστήρες, πιέστε στον ίδιο άξονα για να ανάψετε, πιέστε τελείως και οπείτε τον αντιστάτοχο επιλογέα αριστερόστροφα μέχρι τη θέση της μέγιστης ισχύος.

Απαλείψτε το κρατημένο τμήμα για περίπου 2-3 δευτερόλεπτα μέχρι να ζητηθεί η διατήρηση του πιλοτικού αυτόματα ανάμεσα στον πίνακα. Οποιαδήποτε μοντελοποίηση ενσωματωμένου συστήματος ανάματος έτους του επιλογέα, στην περίπτωση αυτή δεν υπάρχει ο σπινθηριστής ανάφλεξης. Για να ανάψετε τον επιλεγμένο καυστήρα αρκεί πρώτα να πιέσετε τελείως τον αντίστοιχο επιλογέα, μετά να τον περιστρέψετε αριστερόστροφα μέχρι τη θέση της μέγιστης ισχύος, κρατώντας τον πατημένο μέχρι να ανάψει το ανάμα.

Στην περίπτωση τυχαίου σβησίματος των φλογών του καυστήρα, κλείστε τον επιλογέα χειρισμού και επαναφέρετε το ανάμα μετά από τουλάχιστον 1 λεπτό.

Για να σβήσετε τον καυστήρα πρέπει να στρέψετε τον επιλογέα δεξιόστροφα μέχρι να σταματήσει (στο σύμβολο ●).

Πρακτικές συμβουλές για χρήση των καυστήρων

Για να πετύχετε τη μέγιστη απόδοση είναι χρήσιμο να ακολουθήσετε τα παρακάτω:

Να χρησιμοποιείτε κατάλληλα σκεύη για κάθε καυστήρα (βλέπε πίνακα) για να αποφεύγεται η έξοδος των φλογών από τη βάση των σκευών. Να χρησιμοποιείτε σκεύη με επίπεδη βάση και καπάκι. Κατά τη διάρκεια του βρασμού στρέψτε τον επιλογέα στη θέση του ελάχιστου.

Kauştnprüçø Διάμετρος Κκειών (cm)
Tαχύς (R)	24 - 26
Ημι-Tαχύς (S)	16 - 20
Εφεδρικός (A)	10 - 14

Για να ταυτοποιήσετε τον τύπο καυστήρα ανατρέξτε στα σχέδια της παραγράφου "Χαρακτηριστικά των καυστήρων και των ακροφυσίων".

Μην χρησιμοποιείτε ακατάλληλες ή παραμορφωμένες κατσαρόλες. - Δεν προβλέπεται η χρήση συσκευής από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες φυσικές, αισθητηριακές ή διανοητικές ικανότητες, ή από άτομα μη εξοικειωμένα με το προϊόν, εκτός αν επιτηρούνται από άτομο υπεύθυνο για την ασφάλειά τους ή έχουν δεχτεί προκαταρκτικές οδηγίες για τη χρήση της συσκευής. Η συσκευή δεν προορίζεται για να τεθεί σε λειτουργία με εξωτερικό χρονόμετρο ή με ξεχωριστό σύστημα χειρισμού εξ αποστάσεως.

Συντήρηση

Απόρριψη του οικιακού εξοπλισμού: να εφαρμόσετε τους τοπικούς κανονισμούς, ώστε ο εξοπλισμός να μπορεί να ανακυκλωθεί. Η Ευρωπαϊκή Οδηγία 2012/19/ΕΕ για τα απόβλητα ηλεκτρικών και ηλεκτρονικών συσκευών (ΑΗΗΕ), προβλέπει ότι οι οικιακές ηλεκτρικές συσκευές δεν πρέπει να διατίθενται στην κανονική ροή των στερεών αστικών απορριμμάτων. Ο παλιός εξοπλισμός πρέπει να συλλέγεται χωριστά για να βελτιστοποιείται η ανάκτηση και ανακύκλωση των υλικών του και να αποφεύγονται οι επιπτώσεις στην υγεία και το περιβάλλον. Το σύμβολο του διαγραμμένου κάδου φέρεται σε όλα τα προϊόντα για να υπενθυμίζει τις υποχρεώσεις χωριστής συλλογής.

Για περισσότερες πληροφορίες, για την ορθή απόσυρση των οικιακών ηλεκτρικών συσκευών, οι κάτοχοι μπορούν να απευθύνονται στην αρμόδια δημόσια υπηρεσία ή στον τοπικό

Εξοικονόμηση ενέργειας και σεβασμός στο περιβάλλον

Μαγειρέψτε τα ανάλογα με το είδος και το μέγεθος των τροφίμων, ώστε να εξοικονομείτε ενέργεια. Το μαγείρεμα με σκεύη χωρίς καπάκι στο οικείο σκεύος θα αυξήσει πολύ την κατανάλωση ενέργειας. Χρησιμοποιήστε σκεύη κατάλληλα για το μέγεθος της εστίας. Για φαγητά που χρειάζονται πολύ χρόνο μαγειρέματος, αξίζει να χρησιμοποιείτε χύτρα ταχύτητας, που μαγειρεύει σε μισό χρόνο και εξοικονομεί το ένα τρίτο της ενέργειας.

Συντήρηση και φροντίδα

Αποκλεισμός του ηλεκτρικού ρεύματος

Πριν από κάθε εργασία να αποσυνδέετε τη συσκευή από το δίκτυο ηλεκτρικής παροχής.
