Ürün Tipi	Ankastre Gazlı Ocak
Marka	Hotpoint
Model	FTGHG 751 DHA(BK)
Masa Boyutları (G x D)	75 cm x yakl. 51 cm (standart)
Ankastre Kesim Ölçüsü	Kesin boyutlar için kılavuza bakın
Gaz Türü	Doğal Gaz (G20) - 20 mbar
Brülör Sayısı	4
Brülör Güçleri	Hızlı: 3,0 kW, Yarı hızlı: 1,9 kW, Yardımcı: 1,0 kW
Ateşleme	Entegre bujili elektrikli ateşleme
Güvenlik	Söndürme önleme güvenlik cihazı (otomatik gaz kesme)
Elektrik Beslemesi	220-240 V ~ 50 Hz (standart)
Yüzey Malzemesi	Paslanmaz çelik / cam (BK model)
Temizlik ve Bakım	Yumuşak bez ve nötr deterjanla temizleme; buharlı temizleyici kullanmayın
Yedek Parçalar	Izgaralar, brülör kapakları, enjektörler, ateşleme bujileri
Onarılabilirlik	Yetkili teknisyen tarafından bakım ve onarım
Besleme Basıncı (FR/BE)	Nominal: 20 mbar, Minimum: 17/15 mbar, Maksimum: 25 mbar
Kurulum Sınıfı	Sınıf 3 (ankastre)
Kullanım	Ev tipi, profesyonel olmayan

Sık sorulan sorular - FTGHG 751 DHA(BK) HOTPOINT

Gaz brülörü nasıl yakılır?

İlgili kumandaya sonuna kadar basın, saat yönünün tersine çevirerek maksimum konumuna getirin. Güvenlik cihazı ısınana kadar 2-3 saniye basılı tutun. Modelinizde entegre ateşleme varsa otomatik olarak yanacaktır.

Alev kazara sönerse ne yapmalı?

Kumandayı hemen kapalı konumuna çevirin ve tekrar yakmayı denemeden önce en az 1 dakika bekleyin. Asla hemen tekrar yakmaya çalışmayın.

Hangi gaz türü kullanılmalı?

Cihaz, 20 mbar basınçta doğal gaz G20 için ayarlanmıştır. Başka bir gaz kullanmak için enjektörleri değiştirmek üzere yetkili bir teknisyen çağırın.

Brülörler nasıl temizlenir?

Izgaraları, kapakları ve brülörleri elle sıcak su ve aşındırıcı olmayan deterjanla yıkayın. Delikleri yumuşakça fırçalayın. Durulayın ve iyice kurulayın. Bulaşık makinesine koymayın (matlaşma riski).

Buharlı temizleyici kullanabilir miyim?

Hayır, buharlı veya yüksek basınçlı temizleyici kullanmak kesinlikle yasaktır. Yumuşak bir bez ve sıcak su ile bir miktar nötr deterjan kullanın.

Brülör neden yanmıyor?

Gazın açık olduğunu, brülör deliklerinin tıkalı olmadığını, ateşleme bujisinin temiz olduğunu ve parçaların doğru takıldığını kontrol edin. Hava akımı varsa alev de sönebilir.

Alev minimuma nasıl ayarlanır?

Kumandayı yavaşça minimum konumuna çevirin. Alev sönerse, by-pass ayarı için kılavuza bakın veya satış sonrası servisle iletişime geçin.

Tencereler ızgarada dengesiz. Ne yapmalı?

Tencere tabanının düz ve brülörün ortasında olduğundan emin olun. Izgaraların doğru konumlandırıldığını ve ters çevrilmediğini kontrol edin. Uygun çapta tencereler kullanın (kılavuzdaki tabloya bakın).

Kurulum için minimum mesafeler nelerdir?

Cihaz, üzerinde en az 650 mm mesafede bir davlumbaz ve tezgah yüzeyinden en az 420 mm mesafede bitişik yüksek elemanlarla kurulmalıdır. Kılavuzda belirtilen ankastre kesim boyutlarına uyun.

Gaz muslukları sertleşirse nasıl bakım yapılır?

Bir musluk döndürmek zorlaşırsa, yetkili bir teknisyen tarafından değiştirtin. Kendiniz zorlamayın veya yağlamayın.

KULLANIM KILAVUZU FTGHG 751 DHA(BK) HOTPOINT

Önlemler ve tavsiyeler, 66

Servis ve bakım, 67

Arızalar ve çözümler, 68

Uyarılar

DİKKAT: Bu cihaz ve erişilebilen bölümleri, kullanım sırasında çok sıcak olur. Dikkat etmek ve ısınan parçalara dokunmaktan sakınmak gerekir. Eğer sürekli olarak gözetim altında değillerse, 8 yaşından küçük çocukları uzak tutunuz. Bu cihaz, eğer uygun şekilde gözetim altında bulunuyorlar ise veya güvenli şekilde cihazın kullanımı hakkında bilgi almışlar ise ve ilgili tehlikeleri önünde bulundurulursa, 8 yaşından itibaren çocuklar ve fiziksel, duyusal veya mental kapasitesi yoksun veya tecrübe ve

bilgi sahibi olmayan kişiler tarafından kullanılabilir. Çocuklar, cihaz ile oynamamalıdır. Temizlik ve bakım işlemleri, denetimsiz olarak çocuklar tarafından gerçekleştirilmemelidir.

DİKKAT: Gres yağları ve yağlar ile korumasız şekilde bir ocak bırakmak, tehlikeli olabilir ve bir yangına neden olabilir.

Bir alevi/yangını su ile söndürmeye çalışmak ASLA gerekmez, ancak cihazı kapatmak ve örneğin bir kapak veya ateşe dayanıklı bir kapak ile alevin üzerini örtmek gerekir.

DİKKAT: Yangın riski: pişirme yüzeyleri üzerinde nesneler bırakmayınız.

Cihazı temizlerken asla buhar veya yüksek basınçlı temizleyiciler kullanmayınız.

Açmadan önce, kapağın üzerinde mevcut olan muhtemel sıvıları temizleyiniz. Cam kapak (mevcut olduğu durumlarda) gaz brülörleri ya da elektrikli plaka hala sıcakken kapatmayınız.

Cihaz, harici bir zamanlayıcı veya ayrı uzaktan kumanda sistemi aracılığıyla çalıştırılmak üzere tasarlanmamıştır.

DİKKAT: uygun olmayan ocak koruyucularının kullanılması, kazalara neden olabilir.

DİKKAT: Cam ocak düzleminin zarar görmesi halinde: - tüm brülörleri ve muhtemel elektrikli ısıtma elemanlarını derhal söndürünüz ve cihazın elektrik şebekesinden bağlantısını kesiniz - cihazın yüzeyine dokunmayınız.

DİKKAT: Bu cihaz, kullanım sırasında yüksek sıcaklıklara ulaşabilen ısıtma elemanlarına sahiptir. Bu ısıtma elemanlarına dokunmaktan kaçınmalısınız. Küçük çocukları uzak tutun. Cihaz sürekli gözetim altında olmalıdır. Bu cihaz,

8 yaşından büyük çocuklar ve fiziksel, duyusal veya zihinsel engelli veya deneyimsiz kişiler tarafından, gözetim altında veya cihazın güvenli kullanımı ve ilgili tehlikeler hakkında talimat verilmişse kullanılabilir. Çocuklar cihazla oynamamalıdır. Temizlik ve bakım işlemleri gözetim olmadan çocuklar tarafından yapılmamalıdır.

DİKKAT: Yangın riski vardır; yağ ve gres ile gözetimsiz bırakılan ocak yangına neden olabilir.

Aşağıdaki bilgileri bildiriniz:

• Arıza tipi
• Cihazın modeli (Mod.)
• Seri numarası (S/N)

Bu bilgiler cihaz ve/veya ambalajı üzerinde bulunan özellik etiketinde bulunur.

Cihazın Ömrü 10 yıldır

Servis

02124445010

Satış Sonrası Hizmetler:

Indesit Company Beyaz Eşya Sanayi ve Ticaret A.Ş.

Balmumcu Cad. Karahan Sok.

No: 11, 34349 - Balmumcu Beşiktaş - Istanbul

Tel: [phone]

IT

! Her gerektiğinde başvurulabilmesi için bu el kitapçığının muhafaza edilmesi önemlidir. Cihazın satılması, başkasına verilmesi ya da taşınması durumunda yeni kullanıcının işleyiş ve ilgili uyarılar hakkında bilgi edinmesi için el kitapçığının cihazla birlikte verildiğinden emin olunuz. ! Talimatları dikkatli bir şekilde okuyunuz: kurulum, kullanım ve emniyet hakkında önemli bilgiler içermektedir.

Yerleştirme

! Ambalajlar çocukların oyuncağı değildir ve ayrıştırılmış çöp için belirlenen kurallara uygun olarak imha edilmelidirler (bkz. Önlem ve tavsiyeler). ! Kurulum işlemi bu talimatlar doğrultusunda ve profesyonel olarak kalifiye personel tarafından yapılmalıdır. Hatalı yapılan bir kurulum, insan ve hayvan sağlığına ya da mala zarar verebilir. ! Bu cihaz, yürürlükteki Ulusal Normlar ve yürürlükteki müteakip güncellemeler çerçevesinde sadece sürekli olarak havalandırılan mekanlarda monte edilebilir ve çalıştırılabilir. Aşağıdaki şartlar yerine getirilmelidir: - Mekan, ateşleme dumanlarının dışarıya atılmasını sağlayan, cihaz açıldığında otomatik olarak devreye giren elektrikli bir vantilatör ya da davlumbaz vasıtasıyla oluşturulmuş bir tahliye sistemine sahip olmalıdır.

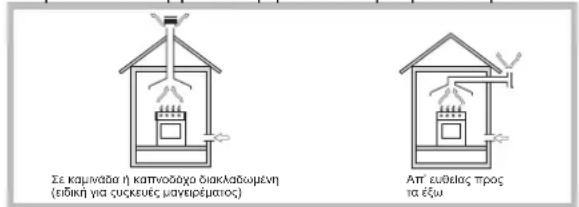

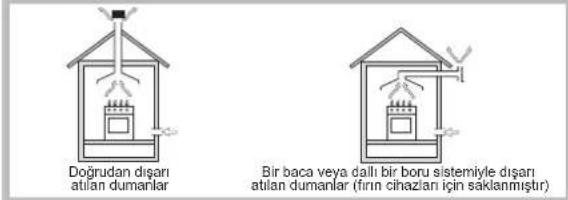

• Mekan, ateşleme işleminin düzgün bir şekilde gerçekleşmesi için gerekli alan hava akımını sağlayacak bir sisteme sahip olmalıdır. Yanma işlemi için gerekli alan hava miktarı, monte edilmiş olan her kW güç başına 2 m³/h nin altında olmamalıdır.

Sistem, en az 100 cm² kesitinde ve istenmeyen tıkanmayacak şekilde kurulu bir boru vasıtasıyla bina dışından dışarıdan hava almak suretiyle gerçekleştirilebilir.

Veya, dolaylı olarak, bitişik mekanlarda mevcut olan yukarıda anlatılan türden bir dışarıya açılma sistemi bulunan bir havalandırma borusu kullanılabilir; bu havalandırma borusu gayrimenkulün müşterek kullanımında, ya da yangın tehlikesi olan mekanlarda ya da yatak odalarında olmamalıdır.

Cihazın yoğun ve uzun süreli kullanımı, pencereyi açmak veya buna benzer etkin bir ek havalandırma gerektirebilir. Bu şekilde eğer mevcut ise, mekanik emiş gücünü artırmak mümkün olacaktır.

Yuvaya oturtma

Set üstü ocağın doğru şekilde monte edilebilmesi için aşağıdaki şartlara uyulmalıdır:

• Yan tarafta bulunan ve yüksekliği ocağın çalışma yüzeyini aşan dolaplar, ocağın kenarından en az 200 mm mesafede bulunmalıdır.
• Davlumbazlar kendi talimat kitapçıklarında yer alan özelliklere uygun olarak ve en az 650 mm boşluk bırakılarak monte edilmelidir (şekle bakınız).
• Davlumbazın yanındaki dolapları, tezgah zemininden minimum 420 mm yukarıya yerleştiriniz (şekle bakınız).

Set üstü ocağın bir dolabın altına gelecek şekilde monte edilmesi durumunda, bu dolabın tezgah yüzeyine mesafesi en az yaklaşık 700 mm olmalıdır.

Mobilya boşluğu, şekilde gösterilen boyutlarda olmalıdır. Set üstü ocak, tezgah üzerine yerleştirilmesi amacıyla 20 mm - 40 mm kalınlığında sabitleme kancaları ile donatılmıştır. Tezgahı sağlam bir şekilde sabitlemek için mevcut kancaların kullanılması tavsiye edilir.

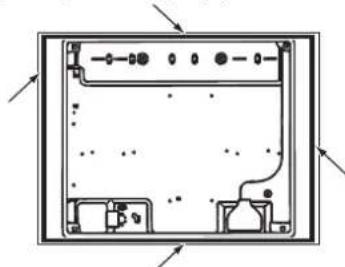

Yukarıya sabitlemeye geçmeden önce, contayı (verilmiş olan) ocağın kenarlarına şekilde gösterildiği gibi yapıştırın.

Kanca sabitleme şeması

H=30mm

Çalışma tezgahı için kanca pozisyonu H=20mm

Ön taraf

Çalışma tezgahı için kanca pozisyonu H=40mm (Arka taraf)

! "Aksesuar paketi"nde bulunan kancaları kullanınız. - Set üstü ocağın ankastre birime monte edilmemesi durumunda, izolasyon amacıyla bir ahşap levhanın takılması gerekmektedir. Bu levha, tezgahın alt kısmından en az 20 mm mesafeye yerleştirilmelidir.

Havalandırma

İyi bir havalandırma sağlanması için yuvanın arka duvarının çıkarılması gerekir. Fırının kurulumunun iki ahşap pervaz üzerine ya da en az 45x560 mm ebatlarında bir açıklığı olan bir zemine yaslanacak şekilde yapılması tercih edilir (şekillere bakınız).

! Set üstü ocak sadece soğutma ve fan sistemi olan ankastre fırın üzerine yerleştirilebilir.

Elektrik bağlantısı

Üç kutuplu besleme kablosuyla donatılmış set üstü ocaklar, özellikler etiketi (set üstü ocağın alt kısmına yerleştirilmiştir) üzerinde belirtilmiş olan gerilim ve besleme frekansı değerlerinde dalgalı akımla çalışacak şekilde üretilmiştir. Kablonun topraklama iletkeni sarı-yeşil renklerindedir. Set üstü ocağın ankastre bir fırın üzerine monte edilmesi durumunda, fırın ile ocağın elektrik bağlantısı hem elektrik emniyeti açısından hem de fırının çıkarılması gerektiğinde bu işlemin daha kolay yapılabilmesi amacıyla ayrı ayrı gerçekleştirilmelidir.

Besleme kablosunun şebekeye bağlantısı

Kabloya özellikler etiketi üzerinde belirtilen yüke uygun bir fiş monte ediniz. Şebekeye doğrudan bağlantı yapılması halinde, cihaz ile şebeke arasına minimum temas aralığı 3 mm olan ve yürürlükteki normlara uygun nitelikte çok kutuplu bir anahtar takmak gerekmektedir (toprak kablosu elektrik anahtarı tarafından kesintiye uğratılmamalıdır). Besleme kablosu, hiçbir aşamada ortam ısısı 50°C geçmeyecek şekilde yerleştirilmelidir.

! Elektrik bağlantısının yapılmasından ve güvenlik kurallarına uyulmasından kurulumu yapan kişi sorumludur.

Şebekeye bağlamadan önce aşağıdaki durumları kontrol ediniz:

• prizin topraklamasının yürürlükteki normlara uygun olduğunu;
• prizin, cihazın özellikler etiketi üzerinde belirtilen maksimum güç miktarını destekleyecek şekilde olduğunu;
• besleme geriliminin özellikler etiketi üzerinde belirtilmiş olan değerler arasında olduğunu;
• cihaz fişinin prizle uyumlu olduğunu. Aksi hâllerde prizi ya da fişi değiştiriniz; uzatma kabloları ya da çoklu prizler kullanmayınız.

! Cihaz monte edildikten sonra elektrik kablosu ve priz kolay erişilebilecek yerlerde olmalıdır.

! Kablo kıvrılmalara, bükülmelere veya ezilmelere maruz kalmamalıdır.

! Kablo periyodik olarak kontrol edilmeli ve sadece yetkili teknik personel tarafından değiştirilmelidir (Destek bölümüne bakınız). ! Bu kurallara uyulmaması hâlinde firma hiçbir sorumluluk kabul etmez.

Gaz bağlantısı

Cihazın gaz tüpüne ya da gaz hattı borusuna bağlanması, yürürlükteki Ulusal Normlara ve müteakip güncellemelere uygun olarak yapılmalı ve bağlantı öncesi cihazın kullanılacağı gaz tipine ayarlanmış olduğu kontrol edilmelidir. G20-20mbar (Doğal gaz).

Emniyetli bir çalışma, uygun enerji kullanımı ve cihazın ömrünün uzun olması için, besleme basıncının tablo 1 "Brülör ve memelerin özellikleri"nde gösterilen değerler arasında olduğundan emin olunuz.

Sert bir boru ile bağlantı (bakır ya da çelik)

Gaz tesisatına bağlantı, cihazda hiçbir türden zorlama yaratmayacak şekilde gerçekleştirilmelidir.

Cihazın besleme rampası üzerinde, yönlendirilebilir bir "L" rakoru bulunmaktadır; bu, sızdırmazlığı da bir conta ile sağlanmıştır. Rakorun döndürülmesine gerek duyulması halinde, sızdırmazlık contası mutlaka değiştirilmelidir (cihazla birlikte verilmiştir). Cihazın gaz giriş rakoruna silindirik 1/2 erkek diş açılmıştır.

Paslanmaz çelikten esnek boru ile yivli bağlantı uçları kullanarak yapılan kesintisiz duvara bağlantı

Cihazın gaz giriş rakoruna silindirik 1/2 erkek diş açılmıştır.

Bu borular, kullanımları sırasında, uzunlukları maksimum 2000 mm'yi geçmeyecek şekilde döşenmelidir. Bağlantı yapıldığında esnek metal borunun hareketli parçalar ile temas etmediğinden veya ezilmediğinden emin olunuz.

Sadece yürürlükteki Ulusal Normlara uygun alüminyum sızdırmaz borular ve contalar veya kauçuk contalar kullanınız.

Sızdırmazlık kontrolü

Montaj işlemi tamamlandığında, alev kullanılmadan, yalnız sabunlu çözelti kullanmak suretiyle tüm rakorlara sızdırmazlık kontrolü yapınız.

Kullanılan gaz basıncının öngörülen basınçtan farklı (ya da değişken) olması halinde, giriş borusu üzerine uygun bir basınç regülatörü takılmalıdır (yürürlükteki Ulusal Normlar).

ÖZELLİKLER ETİKETİ
Elektrik** bağlantunar	özellikler etiketine bakınüz
ECODESIGN Bu ekipman Yönetmeligi ile uyumu olduğunu (AB) Hayir 66/2014 Yönetmelik 2009/125/EC. EN 30-2-1 standardı AEEE Yönetmeligiine uygundur

Brülör ve memelerin Özellikleri

Tablo 1					Doğal gaz (G20 / 20 mbar)		Ana hava regülasyonu
Brülör	Çap (mm)	Termik güç kW (üstılı gucü*)		By-pass 1/100 (mm)	Meme 1/100 (mm)	Tasima gucü* I/h G20)	(mm)
		Nomin.	Azaltilmı
Hizli(Büyük) (R)	157	3.00	1.00	75	125	286	4.7
Yarı Higgins (Orta) (S)	132	1.90	0.80	68	100	157	2.6
Yarıncı (Kılıç) (A)	110	1.00	0.50	54	72	95	2.0
Besleme basınçlıı	Nominal (mbar)				20
	Minimum (mbar)				17
	Maksimum (mbar)				25

• 15°C ve 1013,25 mbar'da kuru gaz Doğal P.C.S. = 37.78MJ / m³

Model	Gaz böllum Elektrik		böllumü
	Sınlş	Nominal güç (kW)	Feszültseg és frekvência	Güç (W)
FTGHL 641 D/EX/HA	I2H 7,8	(743 l/h - G20)	220-240V~ 50/60Hz	0,6
FTGHL 751 D/EX/HA	I2H	8,8 (838 l/h - G20)	220-240V~ 50/60Hz	0,6
FTGHL 751 D/IX/HA
FTGHG 751 D/HA(BK)

FTGHL 641 D/EX/HA FTGHL 751 D/EX/HA FTGHL 751 D/IX/HA FTGHG 751 D/HA(BK)

TR

TR

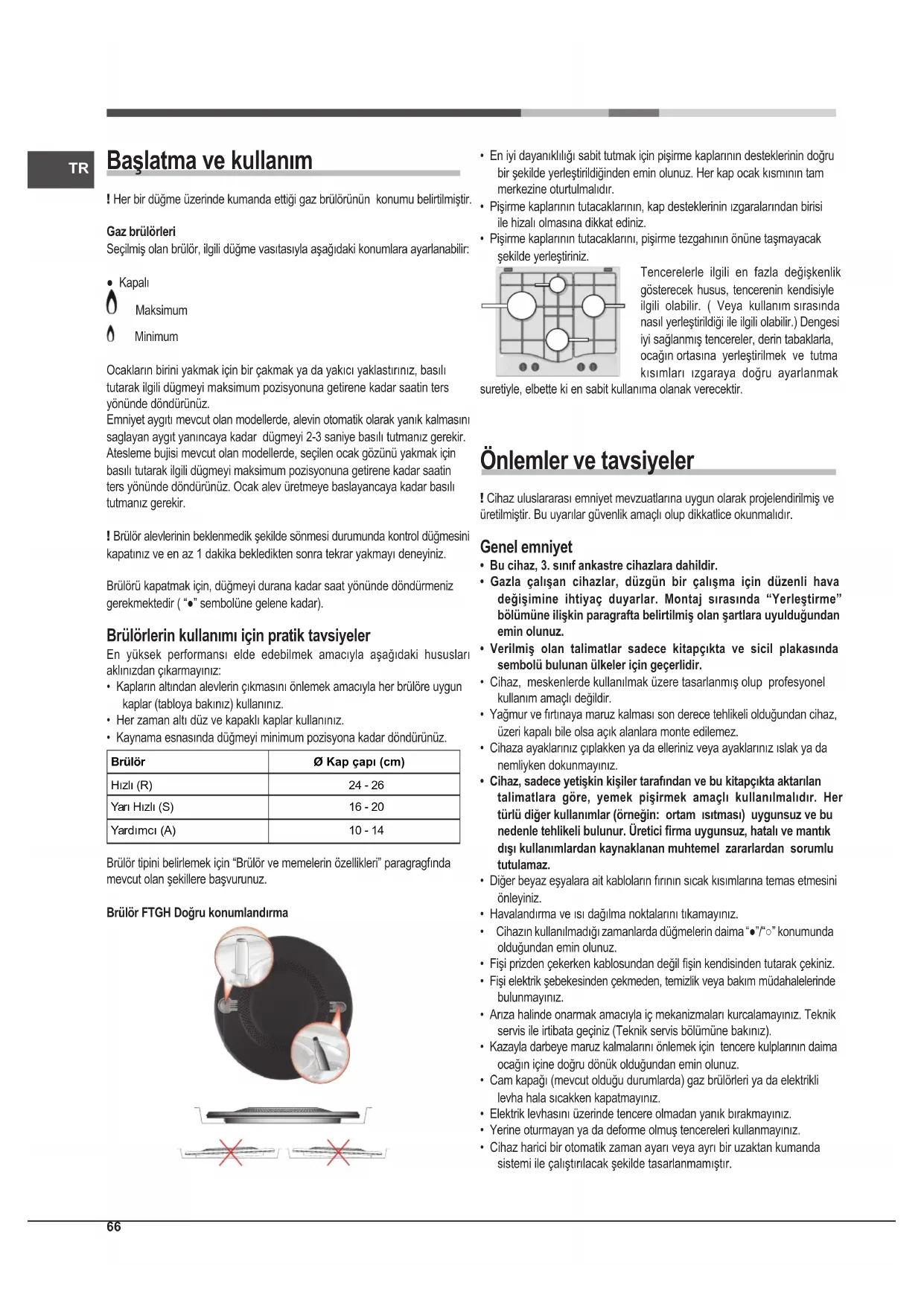

Başlatma ve kullanım

! Her bir düğme üzerinde kumanda ettiği gaz brülörünün konumu belirtilmiştir.

Gaz brülörleri

Seçilmiş olan brülör, ilgili düğme vasıtasıyla aşağıdaki konumlara ayarlanabilir:

Kapalı

Maksimum

Minimum

Ocaklardan birini yakmak için bir çakmak ya da yakıcı yaklaştırınız, basılı tutarak ilgili düğmeyi maksimum pozisyonuna getirene kadar saatin ters yönünde döndürünüz.

Emniyet aygıtı mevcut olan modellerde, alevin otomatik olarak yanık kalmasını sağlayan aygıt yanıncaya kadar düğmeyi 2-3 saniye basılı tutmanız gerekir. Ateşleme bujisi mevcut olan modellerde, seçilen ocak gözünü yakmak için basılı tutarak ilgili düğmeyi maksimum pozisyonuna getirene kadar saatin ters yönünde döndürünüz. Ocak alev üretmeye başlayıncaya kadar basılı tutmanız gerekir.

! Brülör alevlerinin beklenmedik şekilde sönmesi durumunda kontrol düğmesini kapatınız ve en az 1 dakika bekledikten sonra tekrar yakmayı deneyiniz.

Brülörü kapatmak için, düğmeyi durana kadar saat yönünde döndürmeniz gerekmektedir ("●" sembolüne gelene kadar).

Brülörlerin kullanımı için pratik tavsiyeler

En yüksek performansı elde edebilmek amacıyla aşağıdaki hususları aklınızdan çıkarmayınız:

• Kapların altından alevlerin çıkmasını önlemek amacıyla her brülöre uygun kaplar (tabloya bakınız) kullanınız. Her zaman altı düz ve kapaklı kaplar kullanınız.
• Kaynama esnasında düğmeyi minimum pozisyona kadar çeviriniz.

Brūlör	Ø Kap çapı (cm)
Hizli (R)	24 - 26
Yarı Hzılı (S)	16 - 20
Yardınçı (A)	10 - 14

Brülör tipini belirlemek için "Brülör ve Memelerin Özellikleri" paragrafında mevcut olan şekillere başvurunuz.

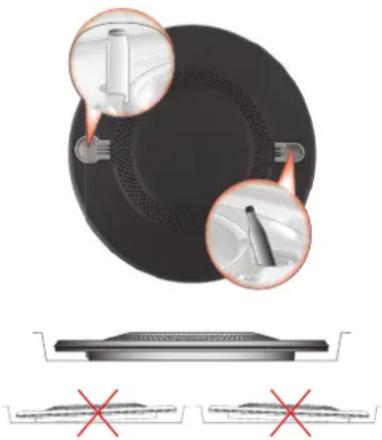

Brülör FTGH Doğru konumlandırma

• En iyi dayanıklılığı sabit tutmak için pişirme kaplarının desteklerinin doğru bir şekilde yerleştirildiğinden emin olunuz. Her kap, ocağın tam merkezine oturtulmalıdır.
• Pişirme kaplarının tutacaklarının, kap desteklerinin ızgaralarından birisi ile hizalı olmasına dikkat ediniz.
• Pişirme kaplarının tutacaklarını, pişirme tezgahının önüne taşmayacak şekilde yerleştiriniz.

Tencerelerle ilgili en fazla değişkenlik gösterecek husus, tencerenin kendisiyle ilgili olabilir. (Veya kullanım sırasında yerleştirildiği ile ilgili olabilir.) Dengesi iyi sağlanmış tencereler, derin tabaklarla, ocağın ortasına yerleştirilmek ve tutma kısımları ızgaraya doğru ayarlanmak

suretiyle, elbette ki en sabit kullanıma olanak verecektir.

Önlemler ve tavsiyeler

Bu cihaz uluslararası emniyet mevzuatlarına uygun olarak projelendirilmiş ve üretilmiştir. Bu uyarılar güvenlik amaçlı olup dikkatlice okunmalıdır.

Genel emniyet

• Bu cihaz, 3. sınıf ankastre cihazlara dahildir.
• Gazla çalışan cihazlar, düzgün bir çalışma için düzenli hava akışına ihtiyaç duyarlar. Montaj sırasında "Yerleştirme" bölümüne ilişkin paragrafta belirtilmiş olan şartlara uyulduğundan emin olunuz.
• Verilmiş olan talimatlar sadece kitapçıkta ve sicil plakasında sembolü bulunan ülkeler için geçerlidir. Cihaz, meskenlerde kullanılmak üzere tasarlanmış olup profesyonel kullanım amaçlı değildir.
• Yağmur ve fırtınaya maruz kalması son derece tehlikeli olduğundan cihaz, üzeri kapalı bile olsa açık alanlara monte edilemez. Cihaza ayaklarınız çıplakken ya da elleriniz veya ayaklarınız ıslak ya da nemliyken dokunmayınız. Cihaz, sadece yetişkin kişiler tarafından ve bu kitapçıkta aktarılan talimatlara göre, yemek pişirmek amacıyla kullanılmalıdır. Her türlü diğer kullanım (örneğin: ortam ısıtması) uygunsuz ve bu nedenle tehlikeli bulunur. Üretici firma uygunsuz, hatalı ve mantık dışı kullanımlardan kaynaklanan muhtemel zararlardan sorumlu tutulamaz.
• Diğer beyaz eşyalara ait kabloların fırının sıcak kısımlarına temas etmesini önleyiniz. Havalandırma ve ısı dağılım noktalarını tıkamayınız. Cihazın kullanılmadığı zamanlarda düğmelerin daima "0" konumunda olduğundan emin olunuz.
• Fişi prizden çekerken kablosundan değil fişin kendisinden tutarak çekiniz.
• Fişi elektrik şebekesinden çekmeden, temizlik veya bakım yapmayınız.
• Arıza halinde onarmak amacıyla iç mekanizmaları kurcalamayınız. Teknik servis ile irtibata geçiniz (Teknik servis bölümüne bakınız).
• Kazayla darbeye maruz kalmalarını önlemek için tencere kulplarının daima ocağın içine doğru dönük olduğundan emin olunuz.
• Cam kapağı (mevcut olduğu durumlarda) gaz brülörleri ya da elektrikli levha hala sıcakken kapatmayınız.
• Elektrik levhasını üzerinde tencere olmadan yanık bırakmayınız.
• Yerine oturmayan ya da deforme olmuş tencereleri kullanmayınız. Cihaz harici bir otomatik zaman ayarı veya ayrı bir uzaktan kumanda sistemi ile çalıştırılacak şekilde tasarlanmamıştır.

Tüketicilerin Seçimlik Hakları

Tüketicinin Korunması Hakkındaki Kanun'un 11. maddesi çerçevesinde malın ayıplı olduğunun anlaşılması durumunda tüketici, satıcıdan (i) satılanı geri vermeye hazır olduğunu bildirerek sözleşmeden dönme, (ii) satılanı alıkoyup ayıp oranında satış bedelinden indirim isteme, (iii) aşırı bir masraf gerektirmediği takdirde, bütün masrafları satıcıya ait olmak üzere satılanın ücretsiz onarılmasını isteme, (iv) imkan varsa, satılanın ayıpsız bir misli ile değiştirilmesini isteme seçimlik haklarına sahiptir. Ücretsiz onarım veya malın ayıpsız misli ile değiştirilmesi hakları üretici veya ithalatçıya karşı da kullanılabilir.

Ücretsiz onarım hakkının seçilmesi durumunda işçilik masrafı, değiştirilen parça bedeli ya da başka herhangi bir ad altında hiçbir ücret talep etmeksizin malın onarımı yapılacak veya yaptırılacaktır.

Ücretsiz onarım hakkının kullanılması halinde malın, garanti süresi içinde tekrar arızalanması, tamiri için gereken azami sürenin aşılması, tamirinin mümkün olmadığının, yetkili servis istasyonu, satıcı, üretici veya ithalatçı tarafından bir raporla belirlenmesi durumlarında, malın bedel iadesi, ayıp oranında bedel indirimi veya imkan varsa malın ayıpsız misli ile değiştirilmesi (mevzuattaki istisnalar saklı kalmak kaydıyla) talep edilebilecektir.

Sözleşmeden dönme veya ayıp oranında bedelden indirim hakkının seçildiği durumlarda, satıcı, malın bedelinin tümünü veya bedelden yapılan indirim tutarını derhal tüketiciye iade edecektir.

Malın ayıpsız misli ile değiştirilmesi hakkının seçilmesi durumunda talep kendilerine bildirilmesinden itibaren satıcı veya üretici tarafından azami otuz iş günü içerisinde bu talep yerine getirilecektir.

Kullanım Hataları

Cihazın kullanma kılavuzunda yer alan hususlara aykırı kullanılmasından kaynaklanan arızalar garanti kapsamı dışındadır.

Tüketici Şikayetleri

Çıkabilecek sorunlar için tüketiciler şikayet ve itirazları konusundaki başvurularını tüketici mahkemelerine ve tüketici hakem heyetlerine yapabilirler.

İmha

• Ambalaj malzemelerinin imha edilmesi: ambalajların geri dönüşümünü sağlayan yerel düzenlemelere uyunuz.
• Elektrik ve elektronik cihazların atıklarını değerlendirme konusunu düzenleyen 2012/19/UE sayılı Avrupa Birliği mevzuatında; beyaz eşyaların kentsel katı atık genel yöntemi ile imha edilmemesi öngörülmüştür. Kullanılmayan cihazlar, madde geri kazanım ve geri dönüşüm oranını en yüksek seviyeye yükseltmek, çevre ve insan sağlığına olası zararları engellemek için ayrı ayrı toplanması gerekir. Tüm ürünlerin üzerinde; ayrıştırılmış atık hükümlerini hatırlatmak amacıyla üstünde çarpı işareti olan çöp kutusu sembolü yer almaktadır.

Kullanılmayan beyaz eşyalar belediye atık toplama servisine teslim edilebilecektir, bunlar belediyenin bunun için özel olarak belirlediği yerlere ya da konuyla ilgili ulusal düzenlemelerin mevcut olduğu durumlarda, benzer tipte yeni bir ürün aldığınız satıcılara verebilirsiniz.

Belli bölgelerde beyaz eşya üreticileri, kullanılmayan cihazların toplanması ve imha edilmesi için öngörülen sistemlerin oluşturulması ve idaresi konusunda faaliyet göstermektedir.

Tasarruf ve çevreye saygı

• Yiyeceklerinizi kapakları iyice oturan kapalı tencerelerde veya tavalarda pişirin ve mümkün olduğunca az su kullanın. Kapak kapatılmadan pişirilmesi durumunda, enerji tüketimi büyük ölçüde artacaktır. Tabanı düz tencereler ve tavalar kullanın. Eğer pişirilmesi uzun süren bir yiyecek pişiriyorsanız, düdüklü tencere kullanarak pişirme süresini iki kat hızlandırabilir ve enerjinin üçte birini tasarruf edebilirsiniz.

Taşıma ve nakliye sırasında dikkat edilecek konular

Taşıma ve nakliye sırasında ambalajın tamamen kapalı olduğundan emin olunuz.

Taşıma ve nakliye işlemini orijinal ambalajı ile yapınız.

Taşıma esnasında üründe hasar ve arıza oluşmamasına, vurma, çarpma, düşürme vb. etkenler nedeniyle ürünün zarar görmemesine dikkat ediniz. Ambalajı zarar verebilecek nem, su, v.b. etkenlere karşı koruyunuz.

Servis ve bakım

Elektrik akımının devre dışı bırakılması

Herhangi bir işlem yapmadan önce cihazın elektrik şebekesine bağlantısını kesiniz.

Ocak yüzeyinin temizlenmesi

• Bütün emaye ve cam parçalar, ilk su ve deterjan solüsyonu ile temizlenmelidir.
• Paslanmaz çelik yüzeyler, uzun süre temas halinde bırakıldığında, kireç, su veya aşındırıcı deterjanlar tarafından kirlenebilir. Dökülen yemekler (su, sos, kahve), kurumadan temizlenmelidir.
• Ilık su ve yumuşak deterjan kullanarak temizledikten sonra yumuşak bir bez veya süngerle kurutunuz. Yapışmış kirleri, paslanmaz çelik yüzeyler için uygun temizlik ürünleriyle çıkarınız.
• Paslanmaz çelik yüzeyi sadece yumuşak bez veya sünger kullanarak siliniz.
• Aşındırıcı veya sert ürünler, klorlu temizlik maddeleri veya bulaşık teli kullanmayınız.
• Buharlı temizleme cihazlarını kullanmayınız.
• Yanıcı maddeler kullanmayınız.
• Sirke, hardal, tuz, şeker veya limon suyu gibi asitli veya alkali maddeleri ocak üstünde bırakmayınız.

Ocak parçalarının temizlenmesi

• Izgaralar, brülör kapakları ve brülörler temizlenmek üzere çıkarılabilir.
• Bu parçaları ilk su ve aşındırıcı olmayan bir deterjan kullanarak elle dikkatlice temizleyiniz; yemek kalıntılarını bırakmadığınızdan ve brülör deliklerinin tıkanmadığını kontrol ettiğinizden emin olunuz. Durulayınız ve dikkatlice kurutunuz.
• Brülörleri ve brülör kapaklarını dikkatlice yerlerine takınız.
• Brülör parçaları, alüminyum yüzeylerinin parlaklığını yitirmemesi için bulaşık makinesinde yıkanmamalıdır.
• Izgaraları takarken, tava destek alanının brülör ile hizalandığından emin olunuz.
• Elektrikli ateşleme bujileri ve güvenlik aygıtı olan modeller, düzgün çalışma için buji uçlarının iyice temizlenmesini gerektirirler. Bu maddeleri düzenli olarak kontrol ediniz ve gerekirse, nemli bir bezle temizleyiniz. Yapışmış yemek atıkları bir kürdan veya iğne ile temizlenmelidir.

! Elektrikli ateşleme devresinin hasar görmesini önlemek için, brülörler takılı değilken ocağı kullanmayınız.

Diamond® Clean sembollü ocaklar için temizleme yöntemi

Her türlü için, sıcak su ile ıslatılmış yumuşak bir bez kullanınız. Çıkarılması zor lekelerde mükemmel temizlik için, sıcak su ile ıslatılmış yumuşak bez üzerine dökeceğiniz bulaşık deterjanı kullanabilirsiniz.

! Kesinlikle aşındırıcı deterjanlar ya da kaba süngerler kullanmayın, bunlar özel koruma işleminde çıkmayan lekeler yaratarak geri dönülemez bir hasara yol açabilirler.

Gaz vanalarının bakımı

Zamanla bir vananın kilitlenmesi ya da zor döndürülmesi durumu ortaya çıkabilir; böyle bir durumda değiştirilmesi gerekecektir.

! Bu işlem üretici firma tarafından yetkilendirilmiş bir teknisyen tarafından yapılmalıdır.

Arızalar ve çözümler

Ocak bazen çalışmayabilir ya da çalışması düzgün olmayabilir. Teknik Destek Servisine başvurmadan önce neler yapabileceğimize bir bakalım. Öncelikle gaz ve elektrik besleme şebekelerinde kesinti olmadığından emin olunuz ve özellikle ocağın üzerinde yer alan gaz vanalarının açık olduğunu kontrol ediniz.

Brülör yanmıyor veya alev düzenli değil.

Aşağıdaki durumları kontrol ediniz:

Brülörün gaz çıkış delikleri tıkanmış. - Brülörü oluşturan tüm hareketli parçalar doğru şekilde monte edilmiş. Ocağın yakınında hava akımı olabilir.

Alev emniyet aygıtına sahip olan versiyonlarda yanık kalmıyor.

Aşağıdaki durumları kontrol ediniz:

Düğmeye tamamen basılmamış olabilir. - Emniyet donanımının devreye girmesi için düğme yeterince basılı tutulmamış olabilir. - Brülörün emniyet donanımının karşısına gelen gaz çıkış delikleri tıkanmış.

Brülör minimum pozisyonunda yanık kalmıyor.

Aşağıdaki durumları kontrol ediniz:

Gaz çıkış delikleri tıkanmış. Ocağın yakınında hava akımı olabilir. - Minimum ayarı doğru yapılmamış.

Kaplar tamamen oturmuyor.

Aşağıdaki durumları kontrol ediniz:

Kabın zemini dümdüz. - Kap, brülörün ya da elektrikli levhanın tam ortasına oturtulmuş. - Izgaraların yerleri değişmiş.

Brülör Temizleme

1
Cepillar	Fregar	Enjuagar	No remojar
Escovar	Esfregar	Enxaguar	Sem amolecimento
Borstelen	Poetsen	Spoelen	Niet weken
Firçalayin	Ovalayin	Durulayin	Islatmayin
Почистпь сеTkоя	Пotepeть	Опогсны	Бez замачевая
Шткамен тазалay	blckылay	шадо	Суг малын кюга boлмайы
Воύртоюga	Трицуо	Оху рουлбога	Одуллары
Оchristit kartагем	Оtrit	Oplachnout	Nenamáčet
Bürsten	Reiben	Abspülen	Nicht einweichen
Kefelés	Dörzsölés	Öblítés	Nincs áztatás
Wyczyscić szczotka	Czyscić pocierajac	Splukac	Nie namaczać
Periatri	Frecați	Clătiigi	Färe inmuiere
Оchristit kefou	Otierat	Oplachnut	Nenamáčat
Sizge	Sizge	Nemirkykite	Nuplaukite
Nuvalykite šepetéliu	Patrinkite kempinèle	Nemérce	Noskalot
Notirit	Paberzt	Loputada	Mitte leotada
Harjata	Hóöruda	1900

Bu kılavuzu saklamanız önemlidir; böylece cihazı her zaman kullanım kılavuzuna ve ilgili düzenlemelere uygun şekilde kullanabilirsiniz.

Kurulum talimatlarını dikkatlice okuyun: kurulum, kullanım ve güvenlik için önemli bilgiler vardır.

Kurulum

Cihaz çocuklar için oyuncak değildir ve atık imha yönetmeliklerine uygun olarak imha edilmelidir (bkz. Uyarılar ve semboller).

Kurulum, bu talimatlara ve ilgili ulusal yönetmeliklere uygun olarak yapılmalıdır. Hatalı kurulum, kişilere veya nesnelere zarar verebilir. Bu cihaz, yalnızca üreticinin talimatlarına ve daha sonraki değişikliklere uygun olarak havalandırılmış alanlara kurulabilir ve çalıştırılabilir. Aşağıdaki gereksinimler karşılanmalıdır: Cihaz, havalandırma deliklerinden dışarıya, bir egzoz borusu veya cihaz her açıldığında otomatik olarak devreye giren bir havalandırma sistemi aracılığıyla bağlanmalıdır.

Oda, yanma için gerekli hava akışını sağlamak üzere yeterli havalandırmaya sahip olmalıdır. Yanma için gerekli hava beslemesi, kurulu gücün kW'ı başına 2 m³'ten az olmamalıdır.

Sistem, iç ortamdan dışarıya, en az 100 cm² kesit alanına sahip ve tıkanmayacak şekilde bir hava kanalı aracılığıyla hava tahliyesi yapılarak uygulanabilir.

Ayrıca, genel alana, yukarıda açıklandığı gibi dış ortamla bağlantılı bir hava kanalı açılmalı ve cihaz, hareketsiz hava veya yangın veya donma riski olan yerlerden uzağa yerleştirilmelidir.

Cihazın yanlış ve uygunsuz kullanımı, örneğin bir pencereyi açarak havalandırma sağlamak gibi, yetersiz havalandırmaya neden olabilir; bu durumda cihaz zaten varsa, egzoz fanının mekanik gücünü artırmak gerekebilir.

Yerleştirme

Cihazın yüzeyine kurulum için aşağıdaki önlemlere uyulmalıdır:

Yüksekliği ocak yüzeyini aşan cihazlar, ocak kenarından en az 200 mm uzakta olmalıdır. Aspiratörler, üretici talimatlarına ve aspiratörün kendisine göre, en az 650 mm mesafeye kurulmalıdır (bkz. Şekil). Aspiratörlerin yanındaki dolapları, en az 420 mm yüksekliğe yerleştirin (bkz. Şekil).
