FTGHG 751 DHA(BK) - Cocina HOTPOINT - Manual de uso y guía de instrucciones gratis

Tipo de producto	Cocina a gas empotrable
Marca	Hotpoint
Modelo	FTGHG 751 DHA(BK)
Dimensiones de la mesa (Ancho x Profundidad)	75 cm x aprox. 51 cm (estándar)
Corte de empotramiento	Consulte el manual para dimensiones exactas
Tipo de gas	Gas natural (G20) - 20 mbar
Número de quemadores	4
Potencia de los quemadores	Rápido: 3,0 kW, Semi-rápido: 1,9 kW, Auxiliar: 1,0 kW
Encendido	Encendido eléctrico integrado con bujía
Seguridad	Dispositivo de seguridad contra extinción (corte de gas automático)
Alimentación eléctrica	220-240 V ~ 50 Hz (estándar)
Material de la superficie	Acero inoxidable / vidrio (modelo BK)
Limpieza y mantenimiento	Limpieza con paño suave y detergente neutro; no usar limpiador a vapor
Piezas de repuesto	Rejillas, tapas de quemadores, inyectores, bujías de encendido
Reparabilidad	Mantenimiento y reparación por un técnico autorizado
Presión de alimentación (FR/BE)	Nominal: 20 mbar, Mínima: 17/15 mbar, Máxima: 25 mbar
Clase de instalación	Clase 3 (empotrable)
Uso	Doméstico, no profesional

Preguntas frecuentes - FTGHG 751 DHA(BK) HOTPOINT

¿Cómo encender un quemador de gas?

Presione a fondo la perilla correspondiente, gírela en sentido contrario a las agujas del reloj hasta la posición máximo. Manténgala presionada 2-3 segundos hasta que el dispositivo de seguridad se caliente. Si su modelo tiene encendido integrado, se encenderá automáticamente.

¿Qué hacer si la llama se apaga accidentalmente?

Gire inmediatamente la perilla a la posición apagado y espere al menos 1 minuto antes de intentar volver a encender. Nunca intente volver a encender inmediatamente.

¿Qué tipo de gas usar?

El aparato está ajustado para gas natural G20 a una presión de 20 mbar. Para usar otro gas, llame a un técnico autorizado para cambiar los inyectores.

¿Cómo limpiar los quemadores?

Lave las rejillas, tapas y quemadores a mano con agua caliente y un detergente no abrasivo. Cepille suavemente los orificios. Enjuague y seque cuidadosamente. No poner en el lavavajillas (riesgo de opacificación).

¿Puedo usar un limpiador a vapor?

No, está estrictamente prohibido usar un limpiador a vapor o de alta presión. Use un paño suave con agua caliente y un poco de detergente neutro.

¿Por qué no se enciende el quemador?

Verifique que el gas está abierto, que los orificios del quemador no están obstruidos, que la bujía de encendido está limpia y que las piezas están correctamente montadas. En caso de corriente de aire, la llama también puede apagarse.

¿Cómo ajustar la llama al mínimo?

Gire la perilla lentamente hasta la posición mínimo. Si la llama se apaga, consulte el manual para el ajuste del by-pass o contacte al servicio postventa.

Las cacerolas son inestables sobre la rejilla. ¿Qué hacer?

Asegúrese de que el fondo de la cacerola sea plano y esté centrado sobre el quemador. Verifique que las rejillas estén correctamente posicionadas y no invertidas. Use cacerolas de diámetro adecuado (ver tabla en el manual).

¿Cuáles son las distancias mínimas para la instalación?

El aparato debe instalarse con una campana extractora al menos 650 mm por encima, y los elementos altos adyacentes al menos 420 mm del plano de trabajo. Respete las dimensiones de empotramiento indicadas en el manual.

¿Cómo mantener las llaves de gas si se vuelven duras?

Si una llave se vuelve difícil de girar, haga que la reemplace un técnico autorizado. No intente forzarla o lubricarla usted mismo.

MANUAL DE USUARIO FTGHG 751 DHA(BK) HOTPOINT

Manual de instrucciones

ENCIMERA

Sumario

Manual de instrucciones, 1

Advertencias, 4

Asistencia, 8

Descripción del aparato, 10

Instalación, 34

Puesta en configuración y uso, 37

Precauciones y consejos, 37

Mantenimiento y cuidados, 38

Anomalías y soluciones, 38

English

ATENCIÓN: Este aparato y sus partes accesibles se vuelven muy calientes durante el uso. Por lo tanto, es importante evitar tocar los elementos calentadores. Mantenga alejados a los niños menores de 8 años si no son continuamente vigilados. El presente aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales o mentales disminuidas o sin experiencia ni conocimientos, si se encuentran bajo una adecuada vigilancia o si han sido instruidos sobre el uso del aparato de modo seguro y comprenden los peligros relacionados con el mismo. Los niños no deben jugar con el aparato. Las operaciones de limpieza y de mantenimiento no deben ser realizadas por niños sin vigilancia.

ATENCIÓN: Dejar un quemador con grasas o aceites sin vigilancia puede ser peligroso y provocar un incendio. NUNCA intente apagar una llama/incendio con agua; se debe apagar el aparato y cubrir la llama, por ejemplo, con una tapa o con una manta ignífuga.

ATENCIÓN: Riesgo de incendio: no deje objetos sobre las superficies de cocción.

No utilice nunca limpiadores a vapor o de alta presión para la limpieza del aparato.

Elimine eventuales líquidos presentes sobre la tapa antes de abrirla. No cierre la tapa de vidrio (si existe) cuando los quemadores o la placa eléctrica todavía estén calientes.

El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia.

ATENCIÓN: el uso de protecciones inapropiadas de la placa de cocción puede provocar accidentes.

ATENCIÓN: Si se dañara la superficie de vidrio:

- apague inmediatamente todos los quemadores y eventuales elementos calentadores eléctricos y desconecte el aparato de la red eléctrica. - no toque la superficie del aparato.

Advertencias

• el tipo de anomalía
• el modelo de la máquina (Mod.)
• el número de serie (S/N)

Esta información se encuentra en la placa de características ubicada en el aparato y/o en el embalaje.

La singularidad de estas informaciones es válida solo para España.

Para otros países de habla hispana consulte a su vendedor.

Ampliación de garantía

Llame al 902.363.539 y le informaremos sobre el fantástico plan de ampliación de garantía hasta 5 años.

Consiga una cobertura total adicional de - Piezas y componentes - Mano de obra - Desplazamiento a su domicilio

Y NO PAGUE AVERÍAS NUNCA MÁS

Servicio de asistencia técnica (SAT)

Llame al 902.133.133 y nuestros técnicos intervendrán con rapidez y eficacia, devolviendo el electrodoméstico a sus condiciones óptimas de funcionamiento.

En el SAT encontrará recambios, accesorios y productos específicos para la limpieza y mantenimiento de su electrodoméstico a precios competitivos.

ESTAMOS A SU SERVICIO

Asistencia

Comunique:

Descripción del aparato

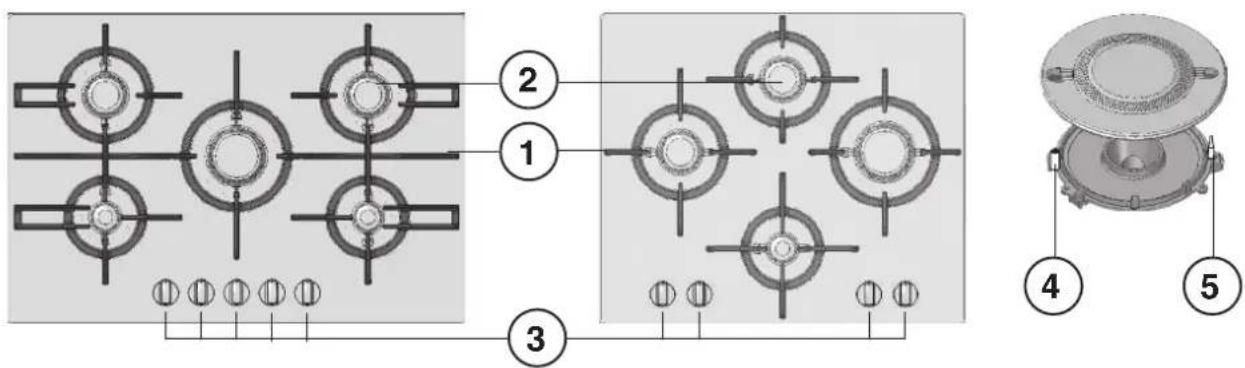

Vista en conjunto

1. Parrillas de apoyo para RECIPIENTES DE COCCIÓN
2. QUEMADORES A GAS
3. Mandos de los quemadores a gas
4. Bujía de encendido de los quemadores a gas
5. Dispositivo de seguridad
6. Quemadores a gas: son de distintas dimensiones y potencias. Elija siempre el más adecuado para el diámetro del recipiente que va a utilizar.
7. Mandos de los quemadores a gas para la regulación de la llama.
8. Bujía de encendido de los quemadores a gas: permite el encendido automático del quemador. Dispositivo de seguridad: si se apaga accidentalmente la llama, interrumpe el paso de gas.

¡La bujía de encendido se coloca en el orificio más grande.

1. Rejillas de soporte para recipientes de cocción
2. Quemadores de gas
3. Mandos de los quemadores a gas
4. Bujía para encender los quemadores a gas
5. Dispositivo de seguridad

Es importante conservar este manual para poder consultarlo en todo momento. En caso de venta, de cesión o de mudanza, verifique que permanezca junto al aparato para informar al nuevo propietario sobre su funcionamiento y sobre las advertencias correspondientes.

Lea atentamente las instrucciones: contienen importante información sobre la instalación, el uso y la seguridad.

Colocación

Los embalajes no son juguetes para niños y se deben eliminar respetando las normas para la recolección de residuos (ver Precauciones y consejos).

La instalación se debe realizar según estas instrucciones y por personal profesionalmente calificado. Una instalación incorrecta puede producir daños a personas, animales o cosas.

Este aparato puede ser instalado y funcionar solo en lugares ventilados permanentemente, de acuerdo a las prescripciones de las Normas Nacionales en vigencia. Deben ser observados los siguientes requisitos: - El ambiente debe poseer un sistema de descarga de los humos de la combustión al exterior, utilizando una campana o un electroventilador que entre automáticamente en funcionamiento cada vez que se enciende el aparato.

• El ambiente debe poseer un sistema que permita la entrada del aire necesario para una combustión normal. El caudal de aire necesario para la combustión no debe ser inferior a 2m³ /h por cada kilovatio (kW) de potencia instalada.

El sistema puede tener aire del exterior del edificio a través de un conducto de 100cm² como mínimo, de sección útil de modo que no pueda ser obstruido accidentalmente.

También puede hacerse de manera indirecta, desde ambientes adyacentes que posean un conducto de ventilación hacia el exterior, como se describe más arriba, y que no sean partes comunes del inmueble, ambientes con peligro de incendio o dormitorios.

• Un uso intensivo y prolongado del aparato puede requerir una aireación suplementaria, por ejemplo, la apertura de una ventana o una aireación más eficaz.

Empotramiento

Para una correcta instalación de la encimera se deben observar las siguientes precauciones: - Los muebles situados a un costado, cuya altura supere la de la superficie de trabajo, deben estar situados a 200 mm., como mínimo, del borde de la misma.

• Las campanas deben ser instaladas de acuerdo con los requisitos establecidos en los manuales de instrucción de las mismas, siempre manteniendo una distancia mínima de 650 mm (ver la figura).
• Coloque los armarios de pared adyacentes a la campana a una altura mínima desde la superficie de trabajo, de 420 mm. (ver la figura).

Siempre que la encimera se instale debajo de un armario de pared, éste último debe mantener una distancia mínima de la superficie de trabajo de 700 mm

• El espacio para el mueble debe tener las dimensiones indicadas en la figura. Se han previsto ganchos de fijación que permiten ajustar la encimera a superficies de 20 a 40 mm de espesor. Para una buena fijación de la encimera, es aconsejable usar todos los ganchos que se suministran.

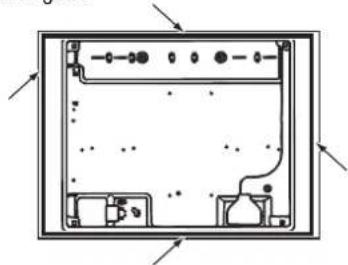

• Antes de proceder a la fijación a la encimera, coloque la junta (suministrada con el equipo) a lo largo del perímetro de la placa de cocción como se representa en la figura.

Esquema de fijación de los ganchos

Posición del gancho para superficies H=20mm

Adelante

Posición del gancho para superficies H=40mm

¡Use los ganchos contenidos en el "paquete de accesorios"! Cuando la encimera no se instale sobre un horno empotrado, es necesario introducir un panel de madera como aislamiento. Este debe colocarse a una distancia mínima de 20 mm de la pared inferior de la encimera.

Aireación

Para garantizar una buena aireación es necesario eliminar la pared posterior del hueco para el horno. Es preferible instalar el horno apoyado sobre dos listeles de madera o sobre una superficie continua que tenga una abertura de 45 x 560 mm como mínimo (ver las figuras).

¡Es posible instalar la encimera solo sobre hornos empotrados dotados de ventilación!

Conexión eléctrica

Las encimeras que poseen cable de alimentación tripolar se fabrican para funcionar con corriente alterna, a la tensión y frecuencia de alimentación indicadas en la placa de características (ubicada en la parte inferior de la encimera). El conductor de puesta a tierra del cable se distingue por los colores amarillo-verde. Cuando se realiza la instalación sobre un horno empotrado, la conexión eléctrica de la encimera y la del horno se deben realizar por separado, ya sea por razones de seguridad eléctrica, como para facilitar la eventual extracción del horno.

Conexión del cable de alimentación eléctrica a la red

Instale en el cable un enchufe normalizado para la energía indicada en la placa de características.

En el caso de conexión directa a la red, es necesario interponer entre el aparato y la red un interruptor omnipolar con una distancia mínima entre los contactos de 3 mm, dimensionado para esta energía y que responda a las normas vigentes (el conductor de tierra no debe ser interrumpido por el interruptor). El cable de alimentación eléctrica se debe colocar de modo tal que no alcance en ningún punto una temperatura que supere en 50 °C la temperatura ambiente.

¡El instalador es responsable de la correcta conexión eléctrica y del cumplimiento de las normas de seguridad.

Antes de efectuar la conexión verifique que:

• la toma tenga conexión a tierra y que sea conforme con la ley;
• la toma sea capaz de soportar la energía máxima de potencia de la máquina indicada en la placa de características;
• la tensión de alimentación eléctrica esté comprendida dentro de los valores indicados;
• la toma sea compatible con el enchufe del aparato. Si no es así, sustituya la toma o el enchufe; no utilice prolongaciones ni conexiones múltiples.

¡Una vez instalado el aparato, el cable eléctrico y la toma de corriente deben ser fácilmente accesibles. ¡El cable no debe sufrir pliegues ni compresiones. ¡El cable debe ser revisado periódicamente y sustituido solo por técnicos autorizados (ver Asistencia). ¡La Empresa declina toda responsabilidad cuando estas normas no sean respetadas.

Conexión de gas

La conexión del aparato a la tubería se debe efectuar de acuerdo a lo prescrito por las Normas Nacionales vigentes, solo después de haber verificado que el mismo esté regulado para el tipo de gas con el cual será alimentado G20-20mbar (Gas Natural).

¡Para un funcionamiento correcto, un adecuado uso de la energía y una mayor duración del aparato, verifique que la presión de alimentación cumpla con los valores indicados en la tabla 1 "Características de los quemadores e inyectores".

Conexión con tubo rígido (cobre o acero)

¡La conexión a la red de gas se debe efectuar de modo que no provoque esfuerzos de ningún tipo al aparato.

En el tubo de alimentación del aparato se encuentra una unión en "L" orientable, cuya estanqueidad está asegurada por una junta. Si resultara necesario girar la unión, sustituya siempre la junta estanca (suministrada con el aparato).

La unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrico.

Conexión con tubo flexible de acero inoxidable de pared continua con uniones roscadas

La unión de entrada de gas al aparato es roscada 1/2 gas macho cilíndrico. La colocación de dichos tubos se debe efectuar de modo tal que su longitud, en condiciones de máxima extensión, no sea mayor que 2000 mm. Una vez realizada la conexión, verifique que el tubo metálico flexible no permanece en contacto con partes móviles o no quede aplastado.

¡Utilice exclusivamente tubos y juntas estancas conformes a las Normas Nacionales en vigencia!

Control de la estanqueidad

¡Finalizada la instalación, controle la perfecta estanqueidad de todas las uniones realizando una solución jabonosa pero nunca una llama!

¡Cuando la presión del gas normal de uso sea distinta de la prevista (o variable), es necesario instalar, en la tubería de entrada, un regulador de presión conforme con las Normas Nacionales en vigencia!

PLACA DE CARACTERÍSTICAS
Conexiones electricas	ver placá de caracteristicas
ECODISEÑO Este aparato es conforme con el Reglamento (UE) n° 66/2014, por el que se aplica la Directiva 2009/125/CE. Reglamento EN 30-2-1

Características de los quemadores e inyectores

Tabla 1					Gas Natural (G20 / 20 mbar)		Regulación de aire principal de los quemadores
Quemador	Diametro (mm)	Potencia tírmica kW (p.c.s.)* Nomin.	Reduc.	By-pass 1/100 (mm)	Pico 1/100 (mm)	Capacid.* l/h G20)	(mm)
Rápido (R)	157	3.00	1.00	75	125	286	4.7
Semi Rápido (S)	132	1.90	0.80	68	100	157	2.6
Auxiliar (A)	110	1.00	0.50	54	72	95	2.0
Presiones de suministro	Nominal (mbar) Minimo (mbar) Máximo (mbar)				20 17 25

• A 15°C y 1013,25 mbar - gas seco Natural P.C.S. = 37.78 MJ/m³

FTGHL 641 D/EX/HA FTGHL 751 D/EX/HA FTGHL 751 D/IX/HA FTGHG 751 D/HA(BK)

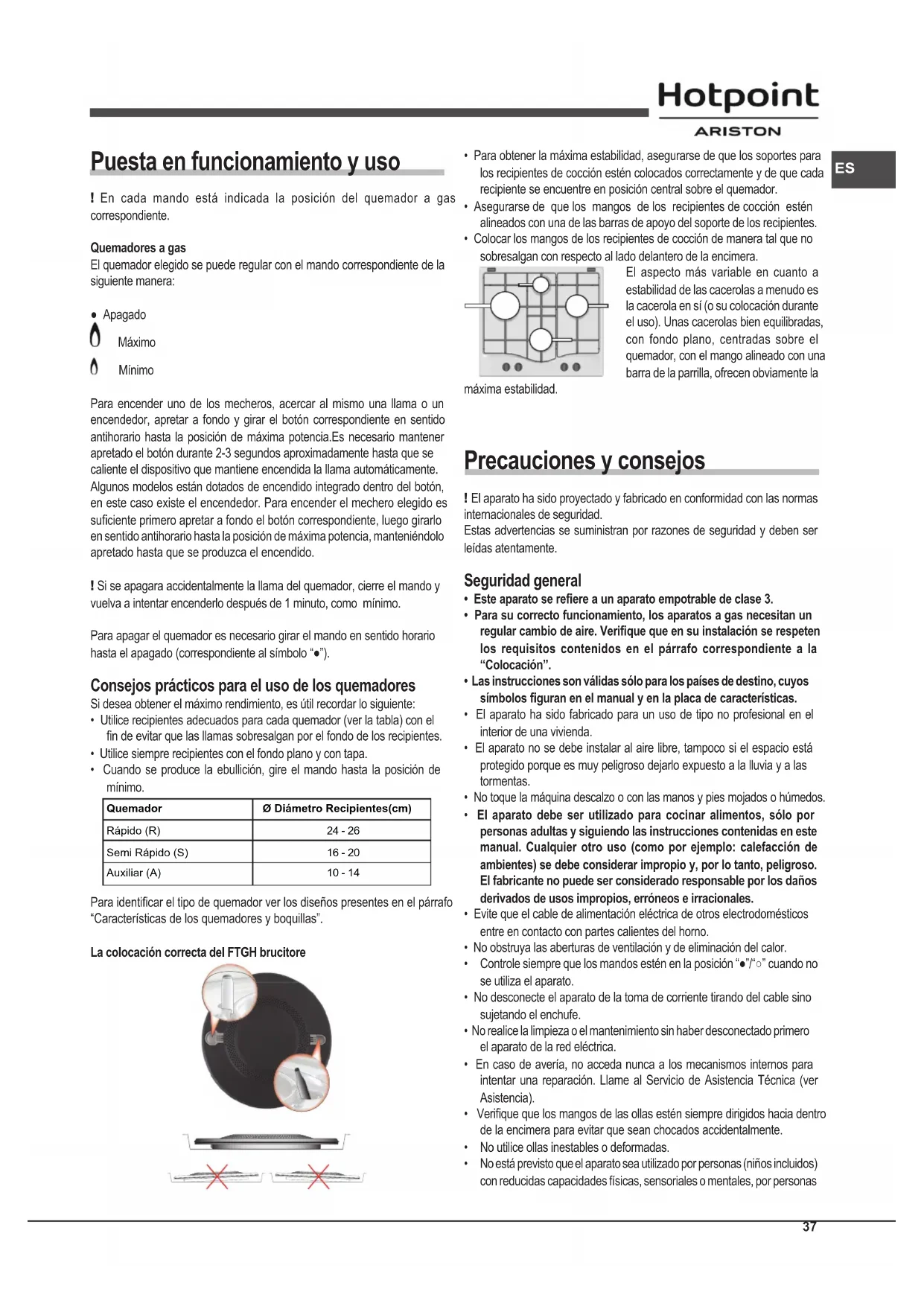

Puesta en funcionamiento y uso

¡En cada mando está indicada la posición del quemador a gas correspondiente!

Quemadores a gas

El quemador elegido se puede regular con el mando correspondiente de la siguiente manera:

Para encender uno de los quemadores, acercar al mismo una llama o un encendedor, apretar a fondo y girar el botón correspondiente en sentido antihorario hasta la posición de máxima potencia. Es necesario tener apretado el botón durante 2-3 segundos aproximadamente hasta que se caliente el dispositivo que mantiene encendida la llama automáticamente. Algunos modelos están dotados de encendido integrado bajo del botón, en este caso existe el encendedor. Para encender el mechero elegido es suficiente primero apretar a fondo el botón correspondiente, luego girarlo en sentido antihorario hasta la posición de máxima potencia, manteniéndolo apretado hasta que se produzca el encendido.

¡Si se apagara accidentalmente la llama del quemador, cierre el mando y vuelva a intentar encenderlo después de 1 minuto, como mínimo!

Para apagar el quemador es necesario girar el mando en sentido horario hasta el apagado (correspondiente al símbolo "●").

Consejos prácticos para el uso de los quemadores

Si desea obtener el máximo rendimiento, es útil recordar lo siguiente: - Utilice recipientes adecuados para cada quemador (ver la tabla) con el fin de evitar que las llamas sobresalgan por el fondo de los recipientes. - Utilice siempre recipientes con el fondo plano y con tapa. - Cuando se produce la ebullición, gire el mando hasta la posición de mínimo.

Quemador	Ø Diámetro Recipientes(cm)
Rápido (R)	24 - 26
Semi Rápido (S)	16 - 20
Auxiliar (A)	10 - 14

Para identificar el tipo de quemador, ver los diseños presentes en el párrafo "Características de los quemadores y boquillas".

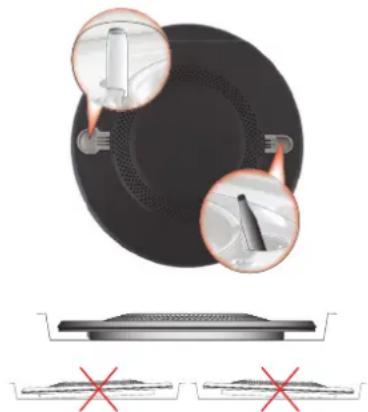

La colocación correcta del FTGH brucitore

• Para obtener la máxima estabilidad, asegúrese de que los soportes para los recipientes de cocción estén colocados correctamente y de que cada recipiente se encuentre en posición central sobre el quemador.
• Asegúrese de que los mangos de los recipientes de cocción estén alineados con una de las barras de apoyo del soporte de los recipientes.
• Coloque los mangos de los recipientes de cocción de manera tal que no sobresalgan con respecto al borde delantero de la encimera.

El aspecto más variable en cuanto a estabilidad de las cacerolas a bajo es la cacerola en sí (o su colocación durante el uso). Unas cacerolas bien equilibradas, con fondo plano, centradas sobre el quemador, con el mango alineado con una barra de la parrilla, ofrecen obviamente la

máxima estabilidad.

Precauciones y consejos

¡El aparato ha sido proyectado y fabricado en conformidad con las normas internacionales de seguridad.

Estas advertencias se suministran por razones de seguridad y deben ser leídas atentamente.

Seguridad general

• Este aparato se refiere a un aparato empotrable de clase 3.
• Para su correcto funcionamiento, los aparatos a gas necesitan un regular cambio de aire. Verifique que en su instalación se respeten los requisitos contenidos en el párrafo correspondiente a la "Colocación".
• Las instrucciones son válidas solo para los países de destino, cuyos símbolos figuran en el manual y en la placa de características.
• El aparato ha sido fabricado para un uso de tipo no profesional en el interior de una vivienda.
• El aparato no se debe instalar al aire libre, tampoco si el espacio está protegido porque es muy peligroso estar expuesto a la lluvia y a las tormentas.
• No toque la máquina descalzo o con las manos y pies mojados o húmedos.
• El aparato debe ser utilizado para cocinar alimentos, solo por personas adultas y siguiendo las instrucciones contenidas en este manual. Cualquier otro uso (como por ejemplo: calefacción de ambientes) se debe considerar impropio y, por lo tanto, peligroso. El fabricante no puede ser considerado responsable por los daños derivados de usos impropios, erróneos e irrazonables.
• Evite que el cable de alimentación eléctrica de otros electrodomésticos entre en contacto con partes calientes del horno.
• No obstruya las aberturas de ventilación y de eliminación del calor.
• Controle siempre que los mandos estén en la posición "●"/"○" cuando no se usa el aparato.
• No desconecte el aparato de la toma de corriente tirando del cable sino sujetando el enchufe.
• No realice la limpieza o el mantenimiento sin haber desconectado primero el aparato de la red eléctrica.
• En caso de avería, no acceda nunca a los mecanismos internos para intentar una reparación. Llame al Servicio de Asistencia Técnica (ver Asistencia).
• Verifique que los mangos de las ollas estén siempre dirigidos hacia dentro de la encimera para evitar que sean golpeados accidentalmente.
• No utilice ollas inestables o deformadas.
• No está previsto que el aparato sea utilizado por personas (niños incluidos) con reducidas capacidades físicas, sensoriales o mentales, por personas

ES

in expertas o que no tengan familiaridad con el producto, a menos que no sean vigiladas por una persona responsable de su seguridad o que no hayan recibido instrucciones preliminares sobre el uso del aparato.

• Evitar que los niños jueguen con el aparato.
• El aparato no se debe poner en funcionamiento a través de un temporizador externo o de un sistema de mando a distancia.

Eliminación

• Eliminación del material de embalaje: respete las normas locales, de esta forma los embalajes podrán ser reutilizados.
• En base a la Norma europea 2012/19/UE de Residuos de Aparatos Eléctricos y Electrónicos (RAEE), los electrodomésticos viejos no pueden ser arrojados en los contenedores municipales habituales; tienen que ser recogidos selectivamente para optimizar la recuperación y reciclado de los componentes y materiales que los constituyen, y reducir el impacto en la salud humana y el medio ambiente. El símbolo del cubo de basura tachado se marca sobre todos los productos para recordar al consumidor la obligación de separarlos para la recogida selectiva.

El consumidor debe contactar con la autoridad local o con el vendedor para informarse en relación a la correcta eliminación de su electrodoméstico viejo.

Ahorrar y respetar el medio ambiente

• Cocine los alimentos en ollas o sartenes cerrados con tapas que ajusten bien y usen la menor cantidad de agua posible. Cocinar sin la tapa aumenta enormemente el consumo de energía.
• Utilice ollas y sartenes con fondos planos.
• Si usted está cocinando algo que toma mucho tiempo, vale la pena usar una olla a presión, que es dos veces más rápida y ahorra un tercio de la energía.

Mantenimiento y cuidados

Cortar la corriente eléctrica

Antes de realizar cualquier operación, desconecte el aparato de la red de alimentación eléctrica.

Limpieza de la superficie de la placa

• Todas las partes esmaltadas y vitrificadas deben limpiarse con agua tibia y una solución de jabón neutro.
• Las superficies de acero inoxidable pueden mancharse debido a la cal del agua o al uso de detergentes abrasivos que se dejan en contacto durante mucho tiempo. Limpie los restos de alimentos (agua, salsas, café, etc.) antes de que se sequen.
• Limpie la placa con agua tibia y detergente neutro y séquela a fondo con un paño suave o una gamuza. Limpie los restos de alimentos quemados con productos especiales para superficies de acero inoxidable.
• Para las superficies de acero inoxidable utilice solo un paño suave o una esponja.
• No utilice productos abrasivos o corrosivos, limpiadores con cloro ni estropajos metálicos.
• No utilice aparatos de limpieza con vapor.
• No emplee productos inflamables.
• No deje sustancias ácidas o alcalinas, como vinagre, mostaza, sal, azúcar o zumo de limón sobre la placa.

Limpieza de las piezas de la placa

• Limpie las partes esmaltadas y vitrificadas con un paño suave o una esponja.
• Para limpiarlas, es necesario quitar las parrillas, las tapas y los quemadores.
• Limpie estos accesorios a mano con agua tibia y detergente no abrasivo, quite con cuidado los residuos de alimentos y compruebe que las aberturas de los quemadores no están obstruidas. Enjuague y séquelos con cuidado.
• Vuelva a colocar los quemadores y las tapas en su sitio. Las tapas de los quemadores no se deben colocar en el lavavajillas para evitar la opacificación de la parte de aluminio.
• Al colocar las parrillas, asegúrese de que el área de las parrillas sobre la que se apoyan las ollas está alineada con el quemador.
• Los modelos equipados con dispositivo de encendido eléctrico y dispositivos de seguridad requieren una limpieza exhaustiva del extremo de la bujía para asegurar un funcionamiento correcto. Compruebe estos elementos con frecuencia y, si fuera necesario, límpielos con un paño húmedo. Los restos de alimentos quemados deben eliminarse con un palillo o con agua.

¡Para evitar daños al dispositivo de encendido eléctrico, no lo use si los quemadores están fuera de su alojamiento!

Consejos para la limpieza de las placas con el logo Diamond® Clean: Para quitar cualquier tipo de mancha es suficiente pasar un trapo liso, humedecido con agua caliente. Para un mayor grado de limpieza se aconseja la utilización de un jabón estándar para platos que, junto a un trapo humedecido con agua caliente, garantizará un resultado de limpieza perfecto.

¡Está prohibido usar detergentes agresivos y esponjas ásperas, ya que podrían dañar de manera irreversible el tratamiento especial de protección, causando la formación de manchas y aureolas imposibles de eliminar!

Mantenimiento de las llaves de gas

Con el tiempo puede suceder que una llave se bloquee o presente dificultad para girar; en estos casos será necesario proceder a la sustitución de dicha llave.

¡Esta operación la debe efectuar un técnico autorizado por el fabricante!

Anomalías y soluciones

Puede suceder que la encimera no funcione o no funcione bien. Antes de llamar al servicio de asistencia técnica, veamos qué se puede hacer. Antes que nada, verifique que no haya interrupciones en las redes de alimentación de gas y eléctrica, y en particular, que las llaves de gas, aguas arriba del aparato, estén abiertas.

El quemador no se enciende o la llama no es uniforme.

Controle si:

• Los orificios de salida de gas del quemador están obstruidos.
• Se han colocado correctamente todas las partes móviles que componen el quemador.
• Hay corriente de aire en las cercanías de la encimera.

La llama no permanece encendida en los modelos con seguridad.

Controle si:

• No ha presionado a fondo el mando.
• No ha sostenido presionado a fondo el mando por un tiempo suficiente como para activar el dispositivo de seguridad.
• Están obstruidos los orificios de salida del gas a la altura del dispositivo de seguridad.

El quemador en posición de mínimo no permanece encendido.

Controle si:

• Están obstruidos los orificios de salida del gas. Hay corriente de aire en las cercanías de la encimera.
• La regulación del mínimo es correcta.

Los recipientes no permanecen estables.

Controle si:

• El fondo del recipiente es perfectamente plano.
• El recipiente está centrado en el quemador o en la placa eléctrica.
• Las parrillas fueron invertidas.

1

Cepillar

Escovar

Borstelen

Fircalayin

PpOuHCTnTbIeTko

UeTkaMeHra3aIay

Boptoi

Ocistitkartacem

Bürsten

Kefelés

Wyczyscic szczotka

Periata

Ocistit' kefou

山

NuvalykiteSEPeteliu

Notirit

Hariata

197777

Fregar

Esfregar

Poetsen

Ovalayin

Iopepeb

blckbinay

Tphimuo

Otrit

Reiben

Dörzsöles

Czyscic pocierajac

Frecati

Otierat

Comprobar la esponja

Espolvorear

Secar

Enjuagar

Enjuagar

Enjuagar

Enjuagar

Enjuagar

Enjuagar

Enjuagar

Enjuagar

Enjuagar

Enjuagar

Enjuagar

Enjuagar

1904

No remojar

Sin remojo

No remojar

No remojar

No remojar

No remojar

No mojar

No mojar

No mojar

No mojar

Enjuagar

Enjuagar

No mojar

Secar

Secar

Secar

Secar

Secar

Secar

Secado

Secar

Secar

Secado

Secar con un paño

Secar

Secar

Seque con un paño

Secar

Secar

Instalación
