ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ T26CB49S0 NEFF

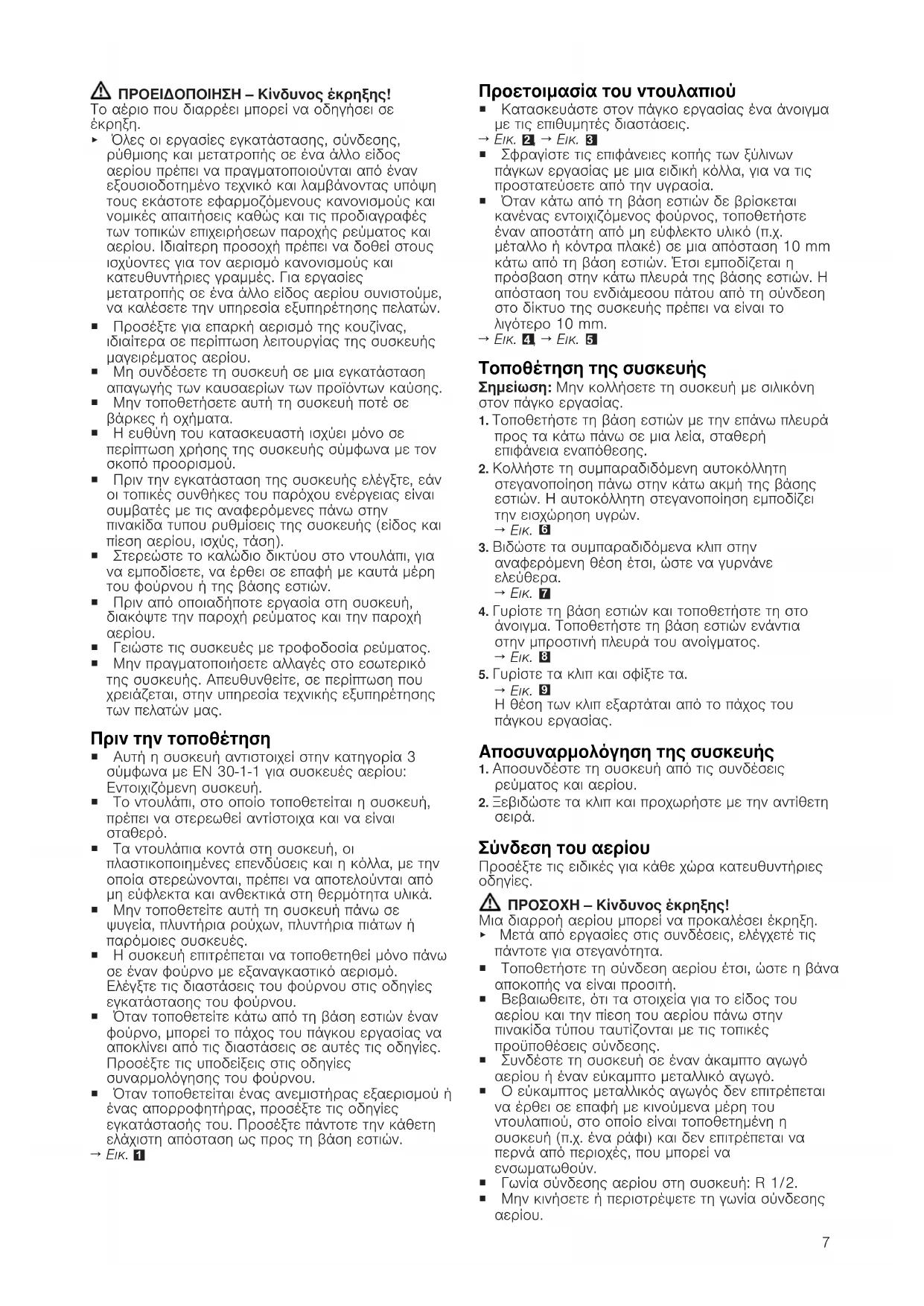

Ασφαλής συναρμολόγηση Προσέξτε αυτές τις υποδείξεις ασφαλείας, όταν συναρμολογείτε τη συσκευή. ¡ Διαβάστε προσεκτικά αυτές τις οδηγίες. ¡ Οι εικόνες που υπάρχουν σ'αυτές τις οδηγίες είναι μόνο ενδεικτικές. ¡ Μόνο με τη σωστή τοποθέτηση σύμφωνα με τις οδηγίες τοποθέτησης διασφαλίζεται η ασφάλεια κατά τη χρήση. Ο εγκαταστάτης είναι υπεύθυνος για την άψογη λειτουργία στη θέση τοποθέτησης.7 ΠΡΟΕΙΔΟΠΟΙΗΣΗ‒Κίνδυνος έκρηξης! Το αέριο που διαρρέει μπορεί να οδηγήσει σε

▶ Όλες οι εργασίες εγκατάστασης, σύνδεσης, ρύθμισης και μετατροπής σε ένα άλλο είδος αερίου πρέπει να πραγματοποιούνται από έναν εξουσιοδοτημένο τεχνικό και λαμβάνοντας υπόψη τους εκάστοτε εφαρμοζόμενους κανονισμούς και νομικές απαιτήσεις καθώς και τις προδιαγραφές των τοπικών επιχειρήσεων παροχής ρεύματος και αερίου. Ιδιαίτερη προσοχή πρέπει να δοθεί στους ισχύοντες για τον αερισμό κανονισμούς και κατευθυντήριες γραμμές. Για εργασίες μετατροπής σε ένα άλλο είδος αερίου συνιστούμε, να καλέσετε την υπηρεσία εξυπηρέτησης πελατών. ¡ Προσέξτε για επαρκή αερισμό της κουζίνας, ιδιαίτερα σε περίπτωση λειτουργίας της συσκευής μαγειρέματος αερίου. ¡ Μη συνδέσετε τη συσκευή σε μια εγκατάσταση απαγωγής των καυσαερίων των προϊόντων καύσης. ¡ Μην τοποθετήσετε αυτή τη συσκευή ποτέ σε βάρκες ή οχήματα. ¡ Η ευθύνη του κατασκευαστή ισχύει μόνο σε περίπτωση χρήσης της συσκευής σύμφωνα με τον σκοπό προορισμού. ¡ Πριν την εγκατάσταση της συσκευής ελέγξτε, εάν οι τοπικές συνθήκες του παρόχου ενέργειας είναι συμβατές με τις αναφερόμενες πάνω στην πινακίδα τυπου ρυθμίσεις της συσκευής (είδος και πίεση αερίου, ισχύς, τάση). ¡ Στερεώστε το καλώδιο δικτύου στο ντουλάπι, για να εμποδίσετε, να έρθει σε επαφή με καυτά μέρη του φούρνου ή της βάσης εστιών. ¡ Πριν από οποιαδήποτε εργασία στη συσκευή, διακόψτε την παροχή ρεύματος και την παροχή

¡ Γειώστε τις συσκευές με τροφοδοσία ρεύματος. ¡ Μην πραγματοποιήσετε αλλαγές στο εσωτερικό της συσκευής. Απευθυνθείτε, σε περίπτωση που χρειάζεται, στην υπηρεσία τεχνικής εξυπηρέτησης των πελατών μας. Πριν την τοποθέτηση ¡ Αυτή η συσκευή αντιστοιχεί στην κατηγορία 3 σύμφωνα με EN 30-1-1 για συσκευές αερίου: Εντοιχιζόμενη συσκευή. ¡ Το ντουλάπι, στο οποίο τοποθετείται η συσκευή, πρέπει να στερεωθεί αντίστοιχα και να είναι

¡ Τα ντουλάπια κοντά στη συσκευή, οι πλαστικοποιημένες επενδύσεις και η κόλλα, με την οποία στερεώνονται, πρέπει να αποτελούνται από μη εύφλεκτα και ανθεκτικά στη θερμότητα υλικά. ¡ Μην τοποθετείτε αυτή τη συσκευή πάνω σε ψυγεία, πλυντήρια ρούχων, πλυντήρια πιάτων ή παρόμοιες συσκευές. ¡ Η συσκευή επιτρέπεται να τοποθετηθεί μόνο πάνω σε έναν φούρνο με εξαναγκαστικό αερισμό. Ελέγξτε τις διαστάσεις του φούρνου στις οδηγίες εγκατάστασης του φούρνου. ¡ Όταν τοποθετείτε κάτω από τη βάση εστιών έναν φούρνο, μπορεί το πάχος του πάγκου εργασίας να αποκλίνει από τις διαστάσεις σε αυτές τις οδηγίες. Προσέξτε τις υποδείξεις στις οδηγίες συναρμολόγησης του φούρνου. ¡ Όταν τοποθετείται ένας ανεμιστήρας εξαερισμού ή ένας απορροφητήρας, προσέξτε τις οδηγίες εγκατάστασής του. Προσέξτε πάντοτε την κάθετη ελάχιστη απόσταση ως προς τη βάση εστιών.

Προετοιμασία του ντουλαπιού ¡ Κατασκευάστε στον πάγκο εργασίας ένα άνοιγμα με τις επιθυμητές διαστάσεις.

¡ Σφραγίστε τις επιφάνειες κοπής των ξύλινων πάγκων εργασίας με μια ειδική κόλλα, για να τις προστατεύσετε από την υγρασία. ¡ Όταν κάτω από τη βάση εστιών δε βρίσκεται κανένας εντοιχιζόμενος φούρνος, τοποθετήστε έναν αποστάτη από μη εύφλεκτο υλικό (π.χ. μέταλλο ή κόντρα πλακέ) σε μια απόσταση 10 mm κάτω από τη βάση εστιών. Έτσι εμποδίζεται η πρόσβαση στην κάτω πλευρά της βάσης εστιών. Η απόσταση του ενδιάμεσου πάτου από τη σύνδεση στο δίκτυο της συσκευής πρέπει να είναι το λιγότερο 10 mm.

Τοποθέτηση της συσκευής Σημείωση:Μην κολλήσετε τη συσκευή με σιλικόνη στον πάγκο εργασίας.

1. Τοποθετήστε τη βάση εστιών με την επάνω πλευρά

προς τα κάτω πάνω σε μια λεία, σταθερή επιφάνεια εναπόθεσης.

2. Κολλήστε τη συμπαραδιδόμενη αυτοκόλλητη

στεγανοποίηση πάνω στην κάτω ακμή της βάσης εστιών. Η αυτοκόλλητη στεγανοποίηση εμποδίζει την εισχώρηση υγρών.

3. Βιδώστε τα συμπαραδιδόμενα κλιπ στην

αναφερόμενη θέση έτσι, ώστε να γυρνάνε

4. Γυρίστε τη βάση εστιών και τοποθετήστε τη στο

άνοιγμα. Τοποθετήστε τη βάση εστιών ενάντια στην μπροστινή πλευρά του ανοίγματος.

5. Γυρίστε τα κλιπ και σφίξτε τα.

Η θέση των κλιπ εξαρτάται από το πάχος του πάγκου εργασίας. Αποσυναρμολόγηση της συσκευής

1. Αποσυνδέστε τη συσκευή από τις συνδέσεις

ρεύματος και αερίου.

2. Ξεβιδώστε τα κλιπ και προχωρήστε με την αντίθετη

Σύνδεση του αερίου Προσέξτε τις ειδικές για κάθε χώρα κατευθυντήριες

ΠΡΟΣΟΧΗ‒Κίνδυνος έκρηξης! Μια διαρροή αερίου μπορεί να προκαλέσει έκρηξη. ▶ Μετά από εργασίες στις συνδέσεις, ελέγχετέ τις πάντοτε για στεγανότητα. ¡ Τοποθετήστε τη σύνδεση αερίου έτσι, ώστε η βάνα αποκοπής να είναι προσιτή. ¡ Βεβαιωθειτε, ότι τα στοιχεία για το είδος του αερίου και την πίεση του αερίου πάνω στην πινακίδα τύπου ταυτίζονται με τις τοπικές προϋποθέσεις σύνδεσης. ¡ Συνδέστε τη συσκευή σε έναν άκαμπτο αγωγό αερίου ή έναν εύκαμπτο μεταλλικό αγωγό. ¡ Ο εύκαμπτος μεταλλικός αγωγός δεν επιτρέπεται να έρθει σε επαφή με κινούμενα μέρη του ντουλαπιού, στο οποίο είναι τοποθετημένη η συσκευή (π.χ. ένα ράφι) και δεν επιτρέπεται να περνά από περιοχές, που μπορεί να ενσωματωθούν. ¡ Γωνία σύνδεσης αερίου στη συσκευή: R 1/2. ¡ Μην κινήσετε ή περιστρέψετε τη γωνία σύνδεσης αερίου.8 Ανταλλακτικά για τη σύνδεση αερίου Λαμβάνετε εξαρτήματα για τη σύνδεση αερίου από την υπηρεσία τεχνικής εξυπηρέτησης πελατών. Τσιμούχα στεγανοποίησης 00034308 Γωνία σύνδεσης αερίου: G 1/2 10006024 Σύνδεση αερίου R 1/2

Σύνδεση αερίου G 1/2

1. Αντικαταστήστε τη γωνία σύνδεσης αερίου στη

συσκευή με τη συμπαραδιδόμενη στη σακούλα εξαρτημάτων γωνία σύνδεσης αερίου G 1/2.

2. Τοποθετήστε τη στεγανοποίηση μεταξύ της

σύνδεσης αερίου της συσκευής και της παροχής

Ηλεκτρική σύνδεση ¡ Η συσκευή ανήκει στον τύπο Y: Το καλώδιο σύνδεσης δεν επιτρέπεται να αντικαταστηθεί από τον χρήστη, αλλά μόνο από την υπηρεσία τεχνικής εξυπηρέτησης πελατών. Προσέξτε τον τύπο του καλωδίου και την ελάχιστη διατομή. ¡ Οι βάσεις εστιών παραδίδονται με ένα καλώδιο δικτύου με ή χωρίς φις. ¡ Συνδέετε τις συσκευές, που είναι εξοπλισμένες με ένα φις, μόνο σε πρίζες με σωστά τοποθετημένη σύνδεση αγωγού προστασίας (γείωση). ¡ Όταν το φις δεν είναι προσιτό για τον χρήστη, χρησιμοποιήστε έναν διακόπτη προστασίας διακοπής όλων των πόλων με ένα ελάχιστο διάκενο επαφής από 3 mm.

Αλλαγή του είδους αερίου Όταν το επιτρέπουν οι κανονισμοί της χώρας, μπορεί αυτή η συσκευή να προσαρμοστεί σε άλλα είδη αερίου, εφόσον αυτά αναφέρονται πάνω στην πινακίδα τύπου. Τα κατάλληλα εξαρτήματα βρίσκονται στη σακούλα, η οποία συμπαραδώθηκε με τη συσκευή ή μπορείτε να τα προμηθευτείτε από την υπηρεσία εξυπηρέτησης πελατών μας. Στον πίνακα →Εικ.

θα βρείτε τον κατάλληλο συνδυασμό για τον εκάστοτε καυστήρα και είδος αερίου. Οικονομικός καυστήρας Κανονικός καυστήρας Ισχυρός καυστήρας Καυστήρας πολλαπλής στεφάνης Miniwok Ρύθμιση των βανών

1. Θέστε τον περιστροφικό διακόπτη στη θέση

ελάχιστης ισχύος και τραβήξτε τον προς τα έξω.

2. Με τη μύτη του κατσαβιδιού πιέστε το εύκαμπτο

ελαστικό στήριγμα, για να φτάσετε στη βίδα παράκαμψης. ‒ Εάν δε φτάνετε στη βίδα παράκαμψης, αφαιρέστε την επάνω πλευρά της συσκευής.

• "Αφαίρεση της εξωτερικής γυάλινης πλάκας", Σελίδα 8

Μην αφαιρείτε ποτέ τον δακτύλιο στεγανοποίησης. Οι δακτύλιοι στεγανοποίησης εμποδίζουν την εισροή υγρών και ρύπανσης στο εσωτερικό της συσκευής, κάτι που θα μπορούσε να επηρεάσει αρνητικά την ικανότητα λειτουργίας της.

3. Προσέξτε κατά τη ρύθμιση των βιδών παράκαμψης

(M) με ένα κατσαβίδι εγκοπής τον πίνακα →Εικ.

‒ A: Σφίξτε γερά τις βίδες παράκαμψης. ‒ B: Γυρίστε τις βίδες παράκαμψης, μέχρι η έξοδος αερίου από τους καυστήρες να είναι

Αντικατάσταση των ακροφυσίων

1. Αφαιρέστε τις σχάρες, τα καπάκια των καυστήρων

2. Τοποθετήστε ξανά τα ακροφύσια με το κατάλληλο

κατσαβίδι και σφίξτε τα προσεκτικά, για την εξασφάλιση της στεγανότητας.

Προσέξτε, να μην αποσπαστεί το ακροφύσιο κατά την αφαίρεση ή τη στερέωση. Αφαίρεση της εξωτερικής γυάλινης πλάκας

1. Αφαιρέστε τις σχάρες, τα καπάκια των καυστήρων,

τους διανομείς και τους περιστροφικούς

2. Λύστε τις βίδες των καυστήρων.

3. Αφαιρέστε προσεκτικά τη γυάλινη πλάκα.

Τοποθέτηση ξανά της συσκευής ▶ Ξανατοποθετήστε τα εξαρτήματα της συσκευής με την αντίθετη σειρά. Έλεγχος της ικανότητας λειτουργίας

1. Ελέγξτε, εάν το γύρισμα του περιστροφικού

διακόπτη μεταξύ της θέσης για μέγιστη ισχύ και της θέσης για ελάχιστη ισχύ δεν οδηγεί στο σβήσιμο του καυστήρα ή σε μια επανάφλεξη.

2. Όταν η έξοδος αερίου του καυστήρα δεν είναι

‒ Ελέγξτε στον πίνακα →Εικ.

ακροφύσιο και η βίδα παράκαμψης είναι τα

‒ Σφίξτε ή λύστε τη βίδα παράκαμψης, μέχρι η έξοδος αερίου από τον καυστήρα να είναι

Τεκμηρίωση της αλλαγής του είδους αερίου ▶ Τοποθετήστε το αυτοκόλλητο με την αναφορά του νέου είδους αερίου κοντά την πινακίδα τύπου.
