MODE D'EMPLOI T26CB49S0 NEFF

Installation en toute sécurité Respectez les consignes de sécurité lorsque vous installez cet appareil. ¡ Lisez attentivement cette notice. ¡ Les images de cette notice sont proposées à titre indicatif. ¡ La sécurité d'utilisation est garantie uniquement en cas d'installation correcte et conforme aux instruc- tions de montage. Le monteur est responsable du fonctionnement correct sur le lieu où l'appareil est installé. AVERTISSEMENT‒Risque d'explosion! Le gaz qui s’échappe peut conduire à une explosion. ▶ Tous les travaux d'installation, de raccordement, de régulation et de conversion à un autre type de gaz doivent être réalisés par un spécialiste agréé et en conformité avec les réglementations et les exigences légales applicables ainsi qu'avec les ré- glementations des fournisseurs locaux d'électricité et de gaz. Une attention particulière doit être ac- cordée aux réglementations et directives appli- cables à la ventilation. Pour les travaux de conver- sion à un autre type de gaz, nous vous recom- mandons d'appeler le service après-vente. ¡ Veillez à une ventilation suffisante de la cuisine, notamment lorsque vous utilisez l’appareil de cuis- son au gaz. ¡ Ne raccordez pas l'appareil à un système d'éva- cuation des produits de combustion. ¡ Ne placez jamais cet appareil dans un bateau ou un véhicule. ¡ La garantie s'applique uniquement si l'appareil est utilisé conformément à sa destination. ¡ Avant d'installer l'appareil, vérifiez que les condi- tions locales du fournisseur sont compatibles avec les réglages de l'appareil indiqués sur la plaque signalétique (type et pression de gaz, puis- sance, tension). ¡ Fixez le cordon d'alimentation au boîtier pour évi- ter qu'il ne touche les parties chaudes du four ou de la table de cuisson. ¡ Avant toute intervention sur l'appareil, coupez l'ali- mentation électrique et l'arrivée de gaz. ¡ Reliez les appareils avec l'alimentation à la terre. ¡ N'effectuez aucune modification à l'intérieur de l'appareil. Si nécessaire, contactez notre service après-vente technique. Avant l'installation ¡ Cet appareil correspond à la classe 3 de la norme EN 30-1-1 pour les appareils à gaz: appareil en- castrable. ¡ Le meuble dans lequel l'appareil est installé doit être fixé de manière appropriée et stable. ¡ Les meubles situés près de l'appareil, les pan- neaux stratifiés et la colle utilisée pour les fixer doivent être constitués de matériaux incombus- tibles et résistants à la chaleur. ¡ N'installez pas cet appareil sur un réfrigérateur, un lave-linge, un lave-vaisselle ni sur tout autre appa- reil similaire. ¡ Cet appareil doit être installé uniquement sur un four à ventilation forcée. Vérifiez les dimensions du four dans le manuel d'installation du four. ¡ Si vous installez un four sous la table de cuisson, l'épaisseur du plan de travail peut différer des di- mensions indiquées dans ces instructions. Res- pectez les consignes des instructions de montage du four. ¡ Si un ventilateur d'extraction ou une hotte aspi- rante est installé(e), suivez ses instructions d'ins- tallation. Respectez toujours la distance verticale minimale par rapport à la table de cuisson.

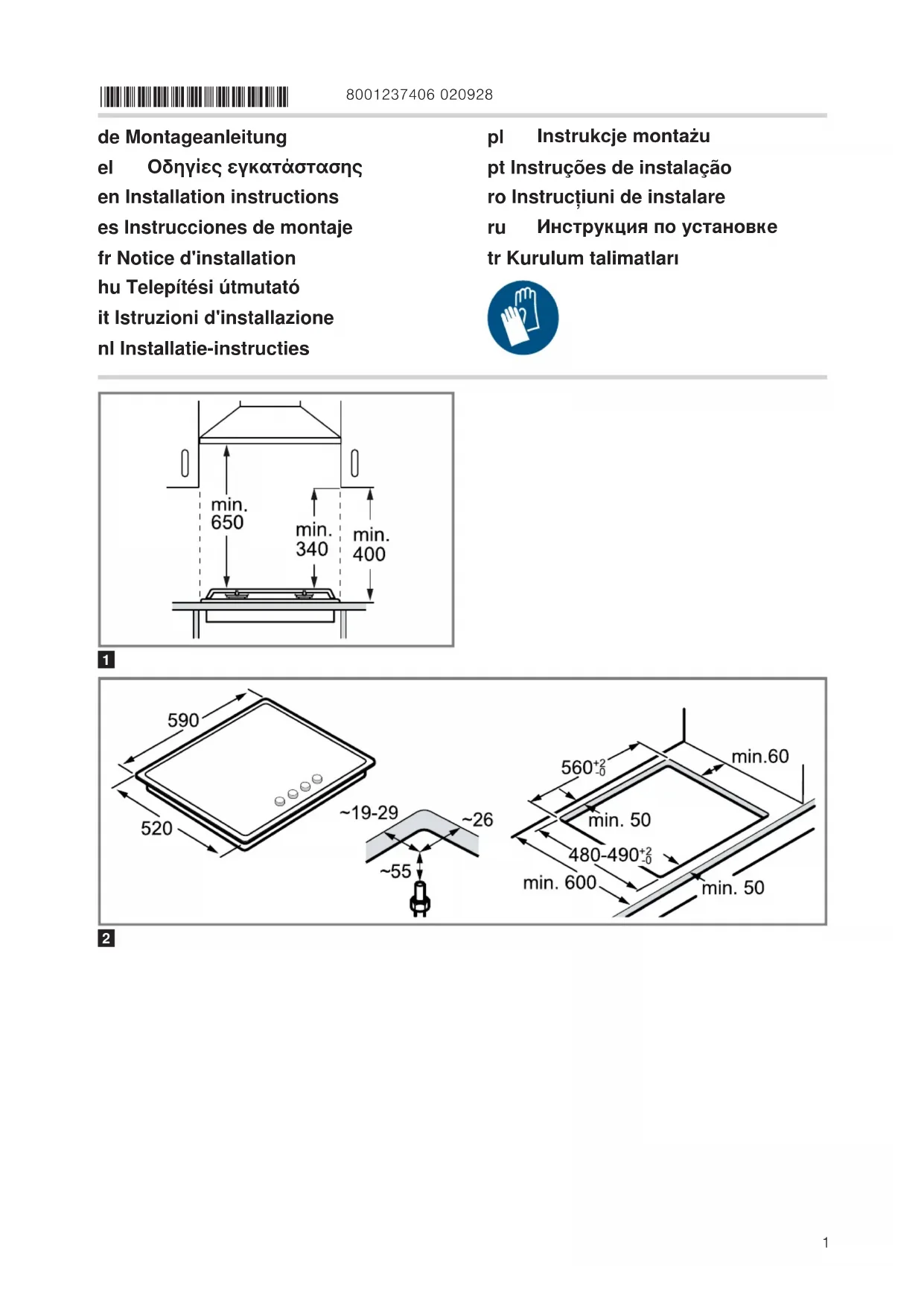

Préparer le meuble ¡ Faites une découpe dans le plan de travail aux di- mensions souhaitées.

¡ Scellez les surfaces découpées des plans de tra- vail en bois avec une colle spéciale pour les pro- téger de l'humidité. ¡ Si aucun four intégrable ne se trouve sous la table de cuisson, insérez une barre de distance en ma- tériau incombustible (métal ou contreplaqué, par exemple) à une distance de 10mm sous la table de cuisson. Cela permet d'empêcher l'accès au dessous de la table de cuisson. La distance entre le fond de séparation et le raccordement de l'ap- pareil au secteur doit être d'au moins 10mm.

Positionner l'appareil Remarque:Ne collez pas l'appareil au plan de tra- vail avec du silicone.

1. Placez la table de cuisson, face supérieure vers le

bas, sur une surface lisse et stable.

2. Collez le joint adhésif fourni sur le bord inférieur

de la table de cuisson. Le joint adhésif empêche la pénétration des liquides.

3. Vissez les pinces fournies dans la position indi-

quée de manière à ce qu'elles tournent librement.

4. Retournez la table de cuisson et insérez-la dans

l'évidement. Insérez la table de cuisson contre l'avant de l'évidement.

5. Tournez les pinces et serrez-les à fond.

La position des pinces dépend de l'épaisseur du plan de travail. Démonter l’appareil

1. Débranchez l'appareil des connexions électriques

2. Dévissez les pinces et procédez dans l'ordre in-

verse. Raccorder le gaz Respectez les directives nationales en vigueur. PRUDENCE‒Risque d'explosion! Une fuite de gaz peut provoquer une explosion. ▶ Après avoir travaillé sur les raccords, contrôlez toujours leur étanchéité. ¡ Disposez le raccordement au gaz de manière à ce que le robinet d'arrêt soit accessible. ¡ Assurez-vous que les informations relatives au type de gaz et à la pression de gaz figurant sur la plaque signalétique correspondent aux conditions locales de raccordement. ¡ Raccordez l'appareil à une conduite de gaz rigide ou à un flexible métallique. ¡ Le flexible métallique ne doit pas entrer en contact avec les parties mobiles du meuble dans lequel l'appareil est installé (par exemple, un tiroir) et ne doit pas passer dans des zones pouvant être obs- truées. ¡ Coude de raccordement du gaz sur l'appareil: R1/2. ¡ Ne déplacez pas le coude de raccordement du gaz et ne le tordez pas. Pièces de rechange pour le raccordement au gaz Vous pouvez obtenir des pièces pour le raccorde- ment au gaz auprès du service après-vente tech- nique. Joint 00034308 Coude de raccordement du gaz: G 1/2

1. Remplacez le coude de raccordement au gaz de

l'appareil par le coude de raccordement au gaz G 1/2 fourni dans le sac d'accessoires.

2. Insérez le joint entre le raccordement au gaz de

l'appareil et l'alimentation en gaz.

Branchement électrique ¡ Cet appareil est de type Y: le câble de raccorde- ment ne doit pas être remplacé par l'utilisateur, mais uniquement par le service après-vente tech- nique. Respectez le type de câble et la section mi- nimale. ¡ Les tables de cuisson sont livrées avec un cordon d'alimentation avec ou sans fiche. ¡ Raccordez uniquement les appareils équipés d'une fiche à des prises de courant dotées d'un conducteur de protection correctement installé. ¡ Si la fiche n'est pas accessible pour l'utilisateur, prévoyez un disjoncteur de déconnexion omnipo- laire avec une ouverture de contact minimale de 3mm.

Modification du type de gaz Si la réglementation du pays le permet, cet appareil peut être adapté à d'autres types de gaz, à condition qu'ils soient indiqués sur la plaque signalétique. Vous trouverez les pièces correspondantes dans le sac fourni avec l'appareil ou vous pouvez les obtenir auprès du service après-vente. Vous trouverez la bonne combinaison pour le brûleur et le type de gaz respectifs dans le tableau →Fig.

Brûleur éco Brûleur standard Brûleur puissant Brûleur multi-couronnes Miniwok Régulation des robinets

1. Réglez les boutons sur la position de puissance

minimale et tirez-les.

2. Appuyez sur le support en caoutchouc souple

avec la pointe du tournevis pour accéder à la vis bypass. ‒ Si vous ne pouvez pas accéder à la vis bypass, retirez la partie supérieure de l'appareil. →"Dé- monter la plaque en verreextérieure", Page13

Ne retirez jamais l'anneau d'étanchéité. L'anneau d'étanchéité empêche les liquides et les pous- sières de pénétrer à l'intérieur de l'appareil, ce qui entraverait son bon fonctionnement.

3. Pour régler les vis bypass (M) avec un tournevis à

fente, respectez le tableau →Fig.

‒ A: serrez fermement les vis bypass. ‒ B: tournez les vis bypass jusqu'à ce que la bonne quantité de gaz soit évacuée des brû- leurs. Remplacer les buses

1. Retirez les grilles, ainsi que tous les chapeaux de

brûleur et les répartiteurs.

2. Remettez les buses en place à l'aide de la clé ap-

propriée et serrez-les soigneusement pour garantir leur étanchéité.

Veillez à ce que la buse ne se détache pas lors de l'enlèvement ou de la fixation. Démonter la plaque en verreextérieure

1. Retirez les grilles, les chapeaux de brûleur, les ré-

partiteurs et les boutons rotatifs.

2. Desserrez les vis des brûleurs.

3. Retirez la plaque en verre avec précaution.

Réinstaller l'appareil ▶ Réinstallez les composants de l'appareil en procé- dant dans l'ordre inverse. Vérifier la fonctionnalité

1. Vérifiez que le fait de tourner le bouton entre la

position de puissance maximale et la position de puissance minimale ne provoque pas l'extinction du brûleur ou un retour de flamme.14

2. Si la sortie de gaz du brûleur n'est pas correcte:

‒ vérifiez dans le tableau →Fig.

si la buse et la vis bypass sont les bonnes. ‒ Serrez ou desserrez la vis bypass jusqu'à ce que la sortie de gaz du brûleur soit correcte. Documenter la modification du type de gaz ▶ Placez l'autocollant indiquant le nouveau type de gaz près de la plaque signalétique.
