MANUAL DE UTILIZADOR T26CB49S0 NEFF

Instrukcje montażu pt Instruções de instalação ro Instrucţiuni de instalare

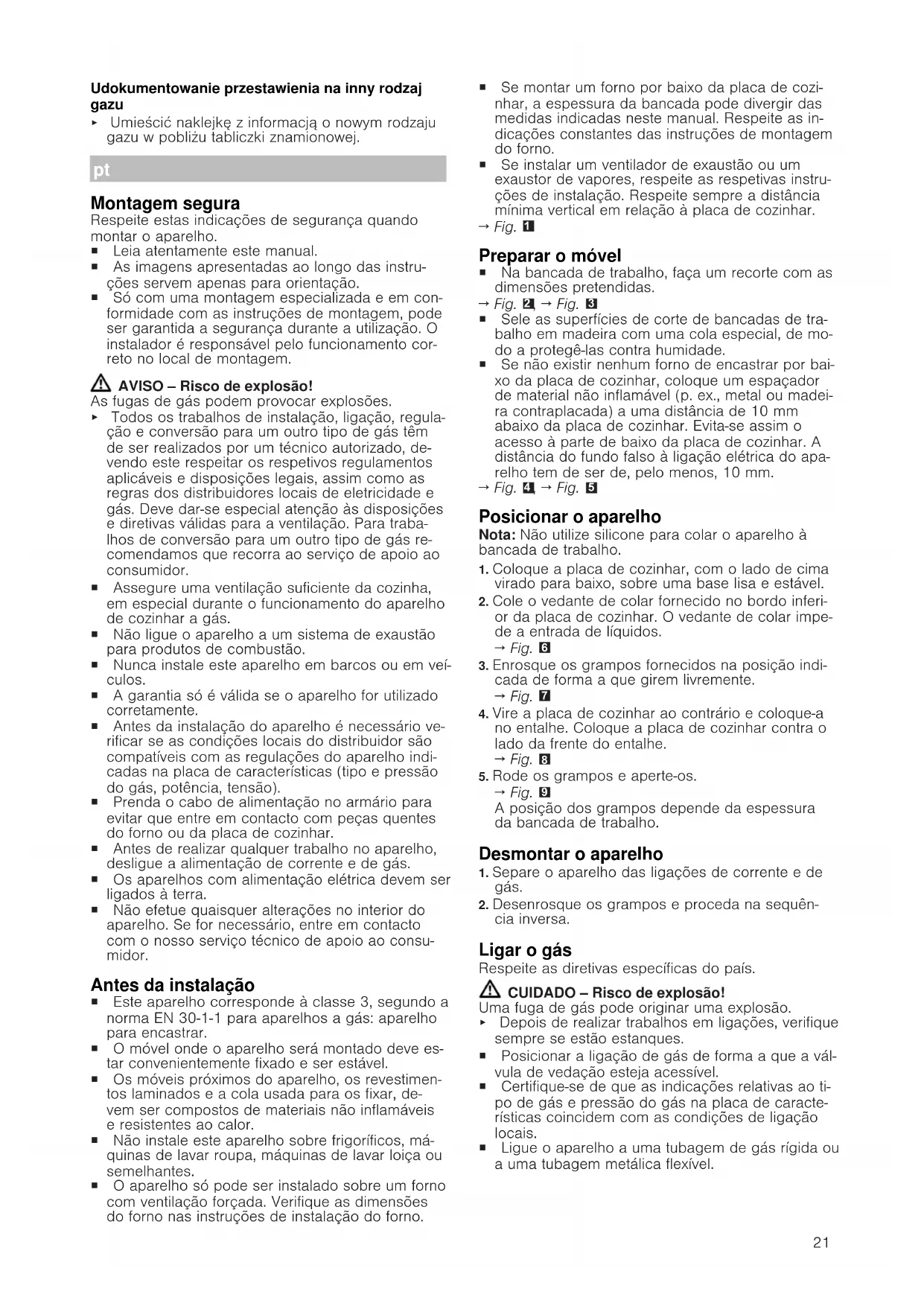

Montagem segura Respeite estas indicações de segurança quando montar o aparelho. ¡ Leia atentamente este manual. ¡ As imagens apresentadas ao longo das instru- ções servem apenas para orientação. ¡ Só com uma montagem especializada e em con- formidade com as instruções de montagem, pode ser garantida a segurança durante a utilização. O instalador é responsável pelo funcionamento cor- reto no local de montagem. AVISO‒Risco de explosão! As fugas de gás podem provocar explosões. ▶ Todos os trabalhos de instalação, ligação, regula- ção e conversão para um outro tipo de gás têm de ser realizados por um técnico autorizado, de- vendo este respeitar os respetivos regulamentos aplicáveis e disposições legais, assim como as regras dos distribuidores locais de eletricidade e gás. Deve dar-se especial atenção às disposições e diretivas válidas para a ventilação. Para traba- lhos de conversão para um outro tipo de gás re- comendamos que recorra ao serviço de apoio ao consumidor. ¡ Assegure uma ventilação suficiente da cozinha, em especial durante o funcionamento do aparelho de cozinhar a gás. ¡ Não ligue o aparelho a um sistema de exaustão para produtos de combustão. ¡ Nunca instale este aparelho em barcos ou em veí- culos. ¡ A garantia só é válida se o aparelho for utilizado corretamente. ¡ Antes da instalação do aparelho é necessário ve- rificar se as condições locais do distribuidor são compatíveis com as regulações do aparelho indi- cadas na placa de características (tipo e pressão do gás, potência, tensão). ¡ Prenda o cabo de alimentação no armário para evitar que entre em contacto com peças quentes do forno ou da placa de cozinhar. ¡ Antes de realizar qualquer trabalho no aparelho, desligue a alimentação de corrente e de gás. ¡ Os aparelhos com alimentação elétrica devem ser ligados à terra. ¡ Não efetue quaisquer alterações no interior do aparelho. Se for necessário, entre em contacto com o nosso serviço técnico de apoio ao consu- midor. Antes da instalação ¡ Este aparelho corresponde à classe 3, segundo a norma EN 30-1-1 para aparelhos a gás: aparelho para encastrar. ¡ O móvel onde o aparelho será montado deve es- tar convenientemente fixado e ser estável. ¡ Os móveis próximos do aparelho, os revestimen- tos laminados e a cola usada para os fixar, de- vem ser compostos de materiais não inflamáveis e resistentes ao calor. ¡ Não instale este aparelho sobre frigoríficos, má- quinas de lavar roupa, máquinas de lavar loiça ou semelhantes. ¡ O aparelho só pode ser instalado sobre um forno com ventilação forçada. Verifique as dimensões do forno nas instruções de instalação do forno. ¡ Se montar um forno por baixo da placa de cozi- nhar, a espessura da bancada pode divergir das medidas indicadas neste manual. Respeite as in- dicações constantes das instruções de montagem do forno. ¡ Se instalar um ventilador de exaustão ou um exaustor de vapores, respeite as respetivas instru- ções de instalação. Respeite sempre a distância mínima vertical em relação à placa de cozinhar.

Preparar o móvel ¡ Na bancada de trabalho, faça um recorte com as dimensões pretendidas.

¡ Sele as superfícies de corte de bancadas de tra- balho em madeira com uma cola especial, de mo- do a protegê-las contra humidade. ¡ Se não existir nenhum forno de encastrar por bai- xo da placa de cozinhar, coloque um espaçador de material não inflamável (p. ex., metal ou madei- ra contraplacada) a uma distância de 10 mm abaixo da placa de cozinhar. Evita-se assim o acesso à parte de baixo da placa de cozinhar. A distância do fundo falso à ligação elétrica do apa- relho tem de ser de, pelo menos, 10 mm.

Posicionar o aparelho Nota:Não utilize silicone para colar o aparelho à bancada de trabalho.

1. Coloque a placa de cozinhar, com o lado de cima

virado para baixo, sobre uma base lisa e estável.

3. Enrosque os grampos fornecidos na posição indi-

4. Vire a placa de cozinhar ao contrário e coloque-a

no entalhe. Coloque a placa de cozinhar contra o lado da frente do entalhe.

5. Rode os grampos e aperte-os.

A posição dos grampos depende da espessura da bancada de trabalho. Desmontar o aparelho

1. Separe o aparelho das ligações de corrente e de

2. Desenrosque os grampos e proceda na sequên-

cia inversa. Ligar o gás Respeite as diretivas específicas do país. CUIDADO‒Risco de explosão! Uma fuga de gás pode originar uma explosão. ▶ Depois de realizar trabalhos em ligações, verifique sempre se estão estanques. ¡ Posicionar a ligação de gás de forma a que a vál- vula de vedação esteja acessível. ¡ Certifique-se de que as indicações relativas ao ti- po de gás e pressão do gás na placa de caracte- rísticas coincidem com as condições de ligação locais. ¡ Ligue o aparelho a uma tubagem de gás rígida ou a uma tubagem metálica flexível.22 ¡ A tubagem metálica flexível não deve entrar em contacto com as parte móveis do móvel onde o aparelho é instalado (p. ex., uma gaveta) e não deve passar por espaços que podem ser monta- dos. ¡ União de cotovelo para gás no aparelho: R 1/2 . ¡ Não mova nem rode a união de cotovelo para gás. Peças de substituição para a ligação de gás Recebe peças para a ligação de gás através do ser- viço técnico de apoio ao consumidor. Vedante 00034308 União de cotovelo para gás: G 1/2 10006024 Ligação de gás R 1/2

Ligação de gás G 1/2

1. Substituir a união de cotovelo para gás no apare-

lho pela união de cotovelo para gás G 1/2 forne- cida no saco de acessórios.

2. Aplique o vedante entre a ligação de gás do apa-

relho e a alimentação de gás.

Ligação elétrica ¡ O aparelho pertence ao tipo Y: o cabo de ligação não pode ser substituído pelo utilizar, mas sim apenas pelo serviço técnico de apoio ao consumi- dor. Preste atenção ao tipo de cabo e à secção mínima. ¡ As placas de cozinhar são fornecidas com um ca- bo de alimentação com ou sem ficha. ¡ Ligue os aparelhos equipados com uma ficha apenas a tomadas com condutor terra correta- mente instalado. ¡ Se a ficha não estiver acessível para o utilizador, deve prever um um interruptor de segurança, que desligue todos os polos, com uma abertura de contacto mínima de 3 mm.

Conversão do tipo de gás Se os regulamentos do país o permitirem, este apa- relho pode ser adaptado a outros tipos de gás, des- de que figurem na placa de características. As peças adequadas encontram-se no saco que é fornecido com o aparelho. Em alternativa, pode ad- quiri-las no serviço de apoio ao consumidor. Na Ta- bela →Fig.

encontra a combinação adequada pa- ra o respetivo queimador e tipo de gás. Queimador económico Queimador normal Queimador rápido Queimador de coroa múltipla para miniwok Regulação das torneiras

1. Coloque os botões rotativos na posição de potên-

cia mínima e puxe-os para fora.

2. Com a ponta da chave de fendas, pressione so-

bre o suporte de borracha flexível, de forma a chegar ao parafuso de bypass. ‒ Se não conseguir chegar ao parafuso de by- pass, retire o lado de cima do aparelho.

Nunca retire o anel de vedação. Os anéis de ve- dação impedem a entrada de líquidos e de sujida- de no interior do aparelho que podem impedir o correto funcionamento.

3. Ao ajustar os parafusos de bypass (M) com uma

‒ A: Apertar bem os parafusos de bypass. ‒ B: Rode os parafusos de bypass até à correta saída de gás dos queimadores. Substituir os bicos

1. Retire todas as grelhas, tampas dos queimadores

adequada e aperte com cuidado, de forma a ga- rantir a estanqueidade.

Preste atenção para que o bico não se solte aquando da remoção ou da fixação. Desmontar a placa de vidro exterior

2. Solte os parafusos dos queimadores.

3. Retire a placa de vidro com cuidado.

Voltar a montar o aparelho ▶ Volte a montar os componentes do aparelho na sequência inversa. Verificar o funcionamento correto

1. Verifique se, ao rodar o botão rotativo entre a po-

sição de potência máxima e a posição de potên- cia mínima, o queimador não se apaga ou não ocorre uma reignição.

2. Se a saída de gás do queimador não é correta:

se o injetor e o pa- rafuso de bypass são adequados. ‒ Aperte ou afrouxe o parafuso de bypass até à correta saída do gás. Documentar a conversão do tipo de gás ▶ Afixe o autocolante com a indicação do novo tipo de gás próximo da placa de características.
