Μάρκα	HOTPOINT-ARISTON
Μοντέλο	FTGHG 751 DHA(BK)
Τύπος προϊόντος	Εντοιχιζόμενη εστία αερίου
Διαστάσεις (Π × Β)	555 × 475 mm
Ηλεκτρική τροφοδοσία	230 V ~ 50 Hz
Τροφοδοσία αερίου	Φυσικό αέριο G20 – 20 mbar
Αριθμός καυστήρων	3
Τύποι καυστήρων	Γρήγορος (R), Ημι-γρήγορος (S), Βοηθητικός (A)
Ισχύς γρήγορου καυστήρα	3,00 kW
Ισχύς ημι-γρήγορου καυστήρα	1,90 kW
Ισχύς βοηθητικού καυστήρα	1,00 kW
Διάμετρος γρήγορου καυστήρα	157 mm
Διάμετρος ημι-γρήγορου καυστήρα	132 mm
Διάμετρος βοηθητικού καυστήρα	110 mm
Συνιστώμενη διάμετρος σκευών (R)	24 – 26 cm
Συνιστώμενη διάμετρος σκευών (S)	16 – 20 cm
Συνιστώμενη διάμετρος σκευών (A)	10 – 14 cm
Ανάφλεξη	Ενσωματωμένη ηλεκτρική (μπουζί ανάφλεξης)
Διάταξη ασφαλείας	Θερμοστοιχείο (ασφάλεια φλόγας)
Κλάση εγκατάστασης	Κλάση 3 (εντοιχιζόμενη)
Υλικό επιφάνειας	Ανοξείδωτο ατσάλι και γυαλί
Σύνδεση αερίου	1/2 αερίου αρσενική κυλινδρική
Άνοιγμα για εντοιχισμό	555 × 475 mm
Ελάχιστη απόσταση από πλαϊνά έπιπλα	200 mm
Ελάχιστη απόσταση από απορροφητήρα	650 mm

Συχνές ερωτήσεις - FTGHG 751 DHA(BK) HOTPOINT-ARISTON

Πώς ανάβω έναν καυστήρα;

Πατήστε εντελώς το κουμπί του επιλεγμένου καυστήρα και γυρίστε το αριστερόστροφα στην θέση μέγιστης ισχύος. Κρατήστε το κουμπί πατημένο για 2-3 δευτερόλεπτα για να ζεσταθεί η διάταξη ασφαλείας. Εάν το μοντέλο σας διαθέτει ενσωματωμένη ανάφλεξη, συνεχίστε να πατάτε μέχρι να ανάψει ο καυστήρας.

Τι να κάνω αν η φλόγα σβήσει κατά λάθος;

Γυρίστε αμέσως το κουμπί στη θέση διακοπή (•) και περιμένετε τουλάχιστον 1 λεπτό πριν επιχειρήσετε να ανάψετε ξανά τον καυστήρα. Μην αφήνετε ποτέ το αέριο να ρέει χωρίς φλόγα.

Γιατί ένας καυστήρας δεν ανάβει ή έχει ακανόνιστη φλόγα;

Ελέγξτε ότι οι οπές εξόδου αερίου δεν είναι φραγμένες, ότι τα εξαρτήματα του καυστήρα είναι σωστά τοποθετημένα και ότι δεν υπάρχει ρεύμα αέρα κοντά. Καθαρίστε αν χρειαστεί τα μπουζί ανάφλεξης με ένα υγρό πανί ή μια οδοντογλυφίδα.

Πώς καθαρίζω τους καυστήρες και την εστία;

Πριν από κάθε καθαρισμό, διακόψτε την ηλεκτρική τροφοδοσία. Αφαιρέστε τις σχάρες, τα καπάκια και τους καυστήρες και πλύντε τα στο χέρι με ζεστό νερό και ένα μη λειαντικό απορρυπαντικό. Μην βάζετε τα καπάκια στο πλυντήριο πιάτων. Για την επιφάνεια από ανοξείδωτο χάλυβα ή γυαλί, χρησιμοποιήστε ένα μαλακό πανί με ζεστό νερό και λίγο ουδέτερο απορρυπαντικό, στη συνέχεια σκουπίστε.

Ποια είναι η ελάχιστη απόσταση μεταξύ της εστίας και ενός απορροφητήρα;

Ο απορροφητήρας πρέπει να εγκατασταθεί τουλάχιστον 650 mm πάνω από την εστία. Ανατρέξτε στο εγχειρίδιο του απορροφητήρα για συγκεκριμένες αποστάσεις.

Ποιο τύπο αερίου να χρησιμοποιήσω και πώς να ελέγχω την πίεση;

Αυτή η συσκευή είναι ρυθμισμένη για φυσικό αέριο G20 με ονομαστική πίεση 20 mbar. Η πίεση τροφοδοσίας πρέπει να είναι μεταξύ 17 και 25 mbar. Εάν η πίεση διαφέρει, εγκαταστήστε έναν κατάλληλο ρυθμιστή πίεσης.

Τι να κάνω σε περίπτωση πυρκαγιάς από λίπος ή λάδι;

Μη χρησιμοποιείτε ποτέ νερό για να σβήσετε φλόγα από λίπος. Σβήστε τη συσκευή και καλύψτε τη φλόγα με ένα καπάκι ή μια πυρίμαχη κουβέρτα. Αφήστε να κρυώσει εντελώς πριν καθαρίσετε.

Πώς ελέγχω τη στεγανότητα της σύνδεσης αερίου;

Μετά την εγκατάσταση, εφαρμόστε ένα σαπουνόνερο σε όλες τις συνδέσεις. Εάν σχηματιστούν φυσαλίδες, υπάρχει διαρροή. Μη χρησιμοποιείτε ποτέ φλόγα για να ελέγξετε τις διαρροές.

Πώς ρυθμίζω την ελάχιστη φλόγα των καυστήρων;

Η ρύθμιση των ελάχιστων πρέπει να γίνεται από εξουσιοδοτημένο τεχνικό. Εάν η φλόγα σβήνει στην ελάχιστη θέση, ελέγξτε ότι τα ακροφύσια δεν είναι βουλωμένα ή ότι δεν υπάρχουν ρεύματα αέρα.

Ποιες διαμέτρους κατσαρολών να χρησιμοποιώ για κάθε καυστήρα;

Χρησιμοποιήστε κατσαρόλες με επίπεδο πάτο και καπάκι: Γρήγορος καυστήρας (R): 24-26 cm; Ημι-γρήγορος (S): 16-20 cm; Βοηθητικός (A): 10-14 cm. Οι φλόγες δεν πρέπει να υπερβαίνουν τον πάτο της κατσαρόλας.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FTGHG 751 DHA(BK) HOTPOINT-ARISTON

Τεχνική υποστήριξη,9

Περιγραφή της συσκευής,12

Εγκατάσταση,70

Εκκίνηση και χρήση,73

Προφυλάξεις και συμβουλές,73

Συντήρηση και φροντίδα,74

Ανωμαλίες και λύσεις,74

IT

Avvertenze

ΠΡΟΣΟΧΗ: Η συσκευή αυτή και τα προσβάσιμα μέρη της καθίστανται πολύ θερμά κατά τη χρήση. Θα πρέπει να προσέχετε και να αποφεύγετε να αγγίζετε τα θερμαντικά στοιχεία. Κρατάτε μακριά τα παιδιά ηλικίας μικρότερης των 8 ετών ή να τα επιτηρείτε συνεχώς. Η παρούσα συσκευή μπορεί να χρησιμοποιηθεί από παιδιά μεγαλύτερα των 8 ετών και από άτομα με μειωμένες φυσικές, αισθητηριακές ή νοητικές ικανότητες ή χωρίς εμπειρία και γνώση αν βρίσκονται υπό κατάλληλη επιτήρηση ή αν έχουν εκπαιδευτεί στη χρήση της συσκευής με τρόπο ασφαλή και αν αντιλαμβάνονται τους σχετικούς κινδύνους. Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή. Οι ενέργειες καθαρισμού και συντήρησης δεν πρέπει να διενεργούνται από τα παιδιά χωρίς επιτήρηση.

ΠΡΟΣΟΧΗ: Είναι επικίνδυνο και μπορεί να προκληθεί πυρκαγιά αν αφήσετε φούρνο αφύλακτο με λίπη και λάδια.

Δεν πρέπει ΠΟΤΕ να προσπαθείτε να σβήσετε μια φλόγα/πυρκαγιά με νερό, αλλά θα πρέπει να σβήσετε τη συσκευή και να καλύψετε τη φλόγα, για παράδειγμα, με ένα καπάκι ή μια πυρίμαχη κουβέρτα.

ΠΡΟΣΟΧΗ: Κίνδυνος πυρκαγιάς: Μην αφήνετε αντικείμενα στις επιφάνειες μαγειρέματος.

Μη χρησιμοποιείτε ποτέ ατμοκαθαριστές ή μηχανήματα καθαρισμού σε υψηλή πίεση για τον καθαρισμό της συσκευής.

Απομακρύνετε ενδεχόμενα υγρά που υπάρχουν στο καπάκι πριν το ανοίξετε. Μην κλείνετε το γυάλινο καπάκι (αν υπάρχει) όσο οι καυστήρες αερίου ή η ηλεκτρική εστία είναι ακόμα θερμά.

Η συσκευή δεν είναι desitnato να τεθούν σε λειτουργία με τη βοήθεια ενός εξωτερικού χρονοδιακόπτη ή ένα απομακρυσμένο σύστημα ελέγχου.

ΠΡΟΣΟΧΗ: η χρήση ακατάλληλων προστατευτικών για την επιφάνεια μαγειρέματος μπορεί να προξενήσει ατυχήματα.

ΠΡΟΣΟΧΗ: Σε περίπτωση βλάβης της γυάλινης επιφάνειας:

- σβήστε αμέσως όλους τους καυστήρες και ενδεχόμενα ηλεκτρικά θερμαντικά στοιχεία και αποσυνδέστε τη συσκευή από το ηλεκτρικό δίκτυο - μην αγγίζετε την επιφάνεια της συσκευής.

IT

Assistenza

Comunicare:

• τον τύπο της ανωμαλίας
• το μοντέλο της μηχανής (Mod.)
• τον αριθμό σειράς (S/N)

Αυτές οι τελευταίες πληροφορίες βρίσκονται στην ταμπελίτσα χαρακτηριστικών που βρίσκεται στη συσκευή.

IT

Περιγραφή της συσκευής

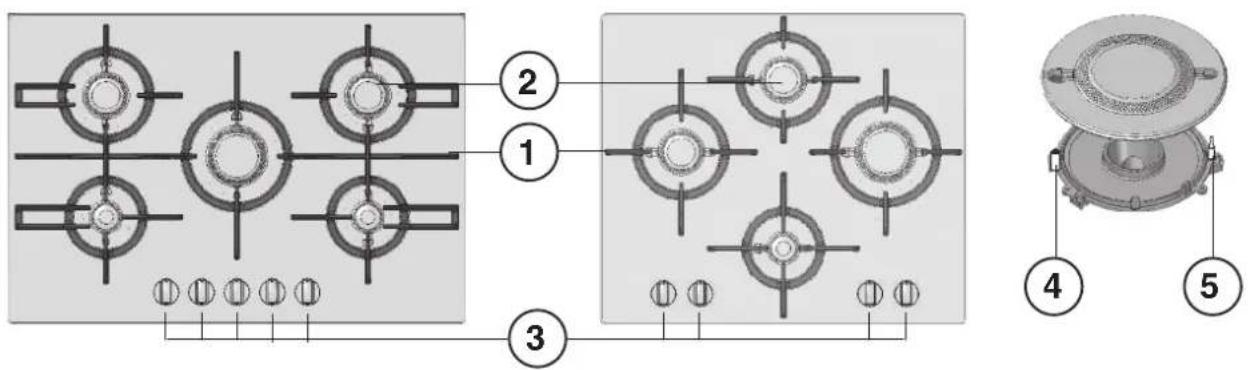

Συνολική άποψη

1. Εστίες απόθεσης για ΣΚΕΥΗ ΜΑΓΕΙΡΕΜΑΤΟΣ
2. ΚΑΥΣΤΗΡΕΣ ΑΕΡΙΟΥ
3. Διακόπτες χειρισμού των ΚΑΥΣΤΗΡΩΝ ΑΕΡΙΟΥ
4. Κουμπί ανάφλεξης των ΚΑΥΣΤΗΡΩΝ ΑΕΡΙΟΥ

5. ΔΙΑΤΑΞΗ ΑΣΦΑΛΕΙΑΣ

6. ΚΑΥΣΤΗΡΕΣ ΑΕΡΙΟΥ είναι διαφόρων διαστάσεων και ισχύος. Επιλέξτε τον πλέον κατάλληλο για τη διάμετρο του δοχείου προς χρήση.

7. Επιλογείς χειρισμού των ΚΑΥΣΤΗΡΩΝ ΑΕΡΙΟΥ για τη ρύθμιση της φλόγας.
8. Σπινθηριστής ανάφλεξης των ΚΑΥΣΤΗΡΩΝ ΑΕΡΙΟΥ επιτρέπει το αυτόματο άναμμα του επιλεγμένου καυστήρα.
   • ΔΙΑΤΑΞΗ ΑΣΦΑΛΕΙΑΣ σε περίπτωση τυχαίου σβησίματος της φλόγας, διακόπτει την έξοδο αερίου.

! Η μεγαλύτερη εσοχή εισάγεται στον σπινθηριστή ανάφλεξης.

! Είναι σημαντικό να διατηρείτε το εγχειρίδιο αυτό για να μπορείτε να το συμβουλεύεστε οποιαδήποτε στιγμή. Σε περίπτωση πώλησης, παραχώρησης ή μετακόμισης, βεβαιωθείτε ότι παραμένει μαζί με τη συσκευή για πληροφόρηση του νέου ιδιοκτήτη για τη λειτουργία και τις σχετικές προειδοποιήσεις.

! Διαβάστε προσεκτικά τις οδηγίες: υπάρχουν σημαντικές πληροφορίες για την εγκατάσταση, τη χρήση και την ασφάλεια.

Τοποθέτηση

! Οι συσκευασίες δεν είναι παιχνίδια για παιδιά και απομακρύνονται σύμφωνα με τους κανόνες για τη διαφοροποιημένη συλλογή(βλέπε Προφυλάξεις και συμβουλές).

!Η εγκατάσταση διενεργείται σύμφωνα με τις οδηγίες αυτές και από προσωπικό επαγγελματικά ειδικευμένο. Μια εσφαλμένη εγκατάσταση μπορεί να προκαλέσει ζημιές σε άτομα, ζώα ή αντικείμενα.

! Η συσκευή αυτή μπορεί να εγκατασταθεί και να λειτουργεί μόνο σε χώρους διαρκώς αεριζόμενους σύμφωνα με τις οδηγίες των Προδιαγραφών σε ισχύ και μεταγενέστερες ενημερώσεις. Θα πρέπει να τηρούνται οι ακόλουθες απαιτήσεις:

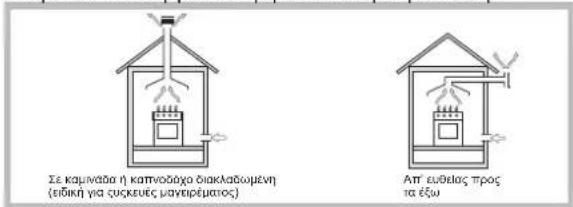

- Ο χώρος πρέπει να διαθέτει σύστημα εξαγωγής προς τα έξω των αερίων καύσης, μέσω ενός απορροφητήρα ή ηλεκτρικού ανεμιστήρα που τίθεται αυτόματα σε λειτουργία κάθε φορά που ανάβει η συσκευή.

Σε καμινάδα ή κατνοδόγα διακλαδωμενη (επδικη για τυκεύες μανερέμετος) Απτ ευθελος προς τα εξω

- Ο χώρος πρέπει να διαθέτει σύστημα που να επιτρέπει την είσοδο του αναγκαίου για την κανονική καύση αέρα. Η παροχή αναγκαίου αέρα για την καύση δεν πρέπει να είναι μικρότερη των 2 ℃πανά kW εγκατεστημένης ισχύος.

Παραδείγματα ανοημάτων αερίσμού για τον αέρα καύςης

Το σύστημα μπορεί να πραγματοποιηθεί παίρνοντας απ' ευθείας τον αέρα εξωτερικά του κιτρίου μέσω ενός αγωγού τουλάχιστον 100 cm² ωφέλιμης διατομής και τέτοιον που να μην μπορεί να βουλώσει κατά λάθος.

Γετονικός χώρος Αεριζόμενος χώρος Αύξηση της εσοχής μεταξύ πόρτας και δαπέδου

Δηλαδή, έμμεσα από γεπονικούς χώρους, που διαθέτουν αγωγό αερισμού με το εξωτερικό όπως περιγράφεται παραπάνω, και να μην είναι κοινά μέρη του ακινήτου, ή χώροι με κίνδυνο πυρκαγιάς, ή κρεβατοκάμαρες.

• Μία εντατική και παρατεταμένη χρήση της συσκευής μπορεί να απαιτήσει μία συμπληρωματική εξαέρωση, για παράδειγμα το άνοιγμα ενός παραθύρου ή μία πιό αποτελεσματική εξαέρωση, αυξάνοντας τη μηχανική ισχύ απορρόφησης αν υπάρχει ήδη.

Εντοιχισμός

Για μια σωστή εγκατάσταση της επιφάνειας μαγειρέματος πρέπει να τηρούνται οι εξής προφυλάξεις:

• Τα διπλανά έπιπλα, των οποίων το ύψος ξεπερνάει εκείνο του πάγκου εργασίας, πρέπει να βρίσκονται σε τουλάχιστον 200 mm από το χείλος του ίδιου του πάγκου.
- Οι απορροφητήρες θα πρέτει να εγκαθίστανται σύμφωνα με τις απαιτήσεις των εγχειριδίων οδηγιών τν ίδιων των απορροφητήρων, κι οπωσδήποτε σε μια ελάχιστη απόσταση 650 mm (βλέπε εικόνα).
- Τοποθετήστε τα ράφια τα γειτονικά του απορροφητήρα σε ένα ελάχιστο ύψος από το το τορ 420 mm (βλέπε εικόνα).

Σε περίπτωση τοποθέτησης της επιφάνειας μαγειρέματος κάτω από ράφι, αυτό υα πρέπει να διατηρεί μια ελάχιστη απόσταση από το τορ ίσο με 700 mm.

• Το διαμέρισμα του επίπλου θα πρέπει να έχει τις διαστάσεις που φαίνονται στην εικόνα. Προβλέπονται γάντζοι στερέωσης που επιτρέπουν τη στερέωση της επιφάνειας στο τορ από 20 έως 40 mm πάχους. Για μια καλή στερέωση της επιφάνειας συστήνεται να χρησιμοποιείτε όλους τους διαθέσιμους γάντζους.

55 mm 555 mm 475 mm

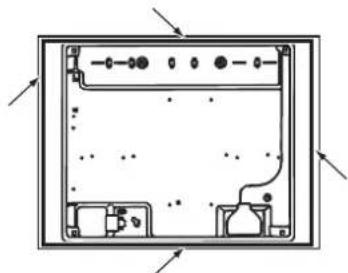

• Πριν προχωρήσετε στη στερέωση στο τορ, τοποθετήστε την τσιμούχα (παρέχεται) κατά μήκος της περιμέτρου της επιφάνειας όπως παριστάνεται στην εικόνα.

Σχέδιο στερέωσης των γάντζων

Θέση γάντζου για top H=20mm Θέση γάντζου για top H=30mm

Μπροστά

Θέση γάντζου για top H=40mm Πίσω

! Χρησιμοποιήστε τους γάντζους που περιέχονται στη “συσκευασία αξεσουάρ”

• Στην περίπτωση που δεν έχει εγκατασταθεί πάνω σε εντοιχιζόμενο φούρνο, απαιτείται να εισάγετε ένα ξύλινο πάνελ ως μόνωση. Αυτό θα πρέπει να τοποθετηθεί σε μια ελάχιστη απόσταση 20 mm από το κάτω μέρος της ίδιας της επιφάνειας.

Αερισμός

Για τη διασφάλιση καλού αερισμού θα πρέτει να αφαιρέσετε το πίσω τοίχωμα του διαμερίσματος. Είναι προτιμότερο να εγκαταστήσετε το φούρνο έτσι που να στηρίζεται σε δύο ξύλα ή σε έναν συνεχή πάγκο που να έχει άνοιγμα τουλάχιστον 45 x 560 mm (βλέπε εικόνες ).

Μπορείτε να τοποθετήσετε την επιφάνεια μόνο πάνω σε εντοιχιζόμενους φούρνους που διαθέτουν αερισμό ψύξης.

Ηλεκτρική σύνδεση

Οι επιφάνειες που διαθέτουν τριπολικό καλώδιο τροφοδοσίας είναι έτοιμες για τη λειτουργία με εναλλασσόμενο ρεύμα, με τάση και συχνότητα που αναφέρονται στην ταμπελίτσα χαρακτηριστικών (που βρίσκεται στο κάτω μέρος της επιφάνειας). Ο αγωγός γείωσης του καλωδίου διακρίνεται από το κιτρινο-πράσινο χρώμα. Στην περίπτωση εγκατάστασης πάνω σε εντοιχιζόμενο φούρνο η ηλεκτρική σύνδεση της επιφάνειας του φούρνου θα πρέπει να πραγματοποιηθεί χωριστά, τόσο για λόγους ηλεκτρικής ασφαλείας όσο και για τη διευκόλυνση της ενδεχόμενης εξαγωγής του φούρνου.

Σύνδεση του καλωδίου τροφοδοσίας στο δίκτυο

Μοντάρετε στο καλώδιο ένα κανονικοποιημένο βύσμα για το φορτίο που αναφέρεται στην ταμπελίτσα χαρακτηριστικών. Σε περίπτωση άμεσης σύνδεσης στο δίκτυο πρέπει να παρεμβάλλετε μεταξύ της συσκευής και του δικτύου έναν πολυπολικό διακόπτη με ελάχιστο άνοιγμα μεταξύ των επαφών 3 mm κατάλληλο για το φορτίο και σύμφωνο με τους ισχύοντες κανονισμούς (το σύρμα της γείωσης δεν πρέπει να διακόπτεται από τον διακόπτη). Το καλώδιο τροφοδοσίας πρέπει να είναι τοποθετημένο έτσι που σε κανένα σημείο να μην ξεπερνάει κατά 50°C τη θερμοκρασία του περιβάλλοντος.

! Ο τεχνικός εγκατάστασης είναι υπεύθυνος για τη σωστή ηλεκτρική σύνδεση και για την τήρηση των κανόνων ασφαλείας.

Πριν διενεργήσετε τη σύνδεση βεβαιωθείτε ότι:

• Η πρίζα να διαθέτει γείωση και να είναι σύμφωνα με το νόμο.
- Η πρίζα να είναι σε θέση να υποστεί το μέγιστο φορτίο ισχύος της μηχανής, που αναφέρεται στην ταμπελίτσα χαρακτηριστικών.
- η τάση τροφοδοσίας να περιλαμβάνεται στις τιμές της ταμπελίτσας χαρακτηριστικών.
• η πρίζα να είναι συμβατή με το βύσμα της συσκευής. Σε αντίθετη περίπτωση αντικαταστήστε την πρίζα. Μη χρησιμοποιείτε προεκτάσεις και πολύπριζα.

! Αφού εγκατασταθεί η συσκευή, το ηλεκτρικό καλώδιο και η ηλεκτρική πρίζα πρέπει να είναι εύκολα προσβάσιμα.

! Το καλώδιο δεν πρέπει να διπλώνει ή να συμπιέζεται.

! Το καλώδιο πρέπει να ελέγχεται περιοδικά και να αντικαθίσταται μόνο από εξουσιοδοτημένους τεχνικούς (βλέπε Τεχνική Υποστήριξη).

! Η επιχείρηση αποποιείται κάθε ευθύνης όταν οι κανόνες αυτοί δεν τηρούνται.

GR

Σύνδεση αερίου

Η σύνδεση της συσκευής στις σωληνώσεις θα πρέπει να γίνει όπως περιγράφεται από τα Πρότυπα και τις μεταγενέστερες ενημερώσεις, μόνο αφού βεβαιωθείτε ότι αυτή είναι κατάλληλη για τον τύπο αερίου με την οποία θα τροφοδοτηθεί G20-20mbar (Φυσικό αέριο).

! Για ασφαλή λειτουργία, για κατάλληλη χρήση της ενέργειας και μεγαλύτερη διάρκεια ζωής της συσκευής, βεβαιωθείτε ότι η πίεση τροφοδοσίας ευρίσκεται εντός των τιμών που αναφέρονται στον πίνακα 1 “Χαρακτηριστικά των καυστήρων και των ακροφυσίων”.

Σύνδεση με σκληρό σωλήνα (χαλκός ή χάλυβας)

! H σύνδεση στην εγκατάσταση αερίου θα πρέπει να γίνει έτσι που να μην προκαλούνται στη συσκευή κανενός είδους καταπονήσεις.Στη ράμπα τροφοδοσίας της συσκευής υπάρχει ένα ρακόρ τύπου “L” στρεφόμενο, του οποίου το κράτημα εξασφαλίζεται από μια τσιμούχα. Στην περίπτωση που καταστεί αναγκαίο να στρέψετε το ρακόρ αντικαταστήστε οπωσδήποτε το παρέμβυσμα (παρέχεται με τη συσκευή). Το ρακόρ εισόδου του αερίου στη συσκευή είναι σπειροειδές 1/2 gas κυλινδρικό αρσενικό.

Σύνδεση με εύκαμπτο σωλήνα από ανοξείδωτο ατσάλι συνεχούς τοιχώματος με σπειροειδείς συνδέσεις

Το πρακόρ εισόδου του αερίου στη συσκευή είναι σττειροειδές 1/2 gas κυλινδρικό αρσενικό.Η τοποθέτηση των σωλήνων αυτών πρέπει να διενεργηθεί έται ώστε το μήκος τους, σε συνθήκες μέγιστης επέκτασης να μην είναι μεγαλύτερο των 2000 mm. Με την ολοκλήρωση της σύνδεσης βεβαιωθείτε ότι ο μεταλλικός εύκαμπτος σωλήνας δεν έρχεται σε επαφή με κινητά μέρη ή να συνθλίβεται.

! Χρησιμοποιείτε αποκλειστικά σωλήνες με προδιαγραφές του Προτύπου και παρεμβύσματα στεγανοποίησης σύμφωνα με τους ισχύοντες Εθνικούς Κανόνες.

'Ελεγχος Στεγανότητας

! Με το πέρας της εγκατάστασης ελέγξτε την άψογη στεγανοποίηση όλων των ρακόρ χρησιμοποιώντας σαπωνώδες διάλυμα και ποτέ φλόγα.

! Αν η πίεση του χρησιμοποιούμενου αερίου είναι διαφορετική (ή μεταβλητή) από την προβλεπόμενη, είναι απαραίτητο να εγκαταστήσετε στη σωλήνωση εισόδου έναν κατάλληλο ρυθμιστή πίεσης (σύμφωνα με “ρυθμιστές για παροχετευόμενα αέρια”).

ΠΙΝΑΚΓΙΔΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΩΝ
Ηλεκτρικέσ συνδέσεισ	βλέπε πινακίδα χαρακτηριστικών
	Η συςκευή αυτή είναι σύμφωνη με τις ακόλουθες Κοινοτικές Οδηγίες:- 2006/95/ΕΚ της 12/12/06 (Χαμηλή Τάςη) και μεταγενέστερες τροποποιήσεις.- 2004/108/ΕΚ της 15.12.04 (Ηλεκτρομαγνητική Συμβατότητα) και μεταγενέστερες τροποποιήσεις.- 93/68/ΕΟΚ της 22/07/93 και μεταγενέστερες τροποποιήσεις.- 2009/142/ΕΚ της 30/11/09 (Αέρια) και μεταγενέστερες τροποποιήσεις.- 2012/19/ΕΕ και μεταγενέστερες τροποποιήσεις.
ΟΙΚΟΛΟΓΙΚΟΣ ΣΧΕΔΙΑΣΜΟΣ	Κανονισμός αρ. 66/2014 της ΕΕ που συμπληρώνει την Οδηγία 2009/125/ΕΚ. Κανονισμός EN 30-2-1

GR

Χαρακτηριστικά των καυστήρων και των ακροφυςίων

Πίνακας 1					Φυσικό αέριο (G20/ 20mbar)		Ρύθμιση πρωτεύοντοσ αέρα των καυσήρων
Καυστήρασ	Διάμετροσ (mm)	Θερμική ισχύσ kW (p.c.s.*)Ονομαστ.	M ειωμ	By-pass 1/100 (mm)	Ακροφύσιο 1/100 (mm) (G20)	Παροχή* l/h	(mm)
Ταχύσ (R)	157	3.00	1.00	73	125	286	4.7
Ημι-ταχύσ (S)	132	1.90	0.80	66	100	157	2.6
Εφεδρικόσ (A)	110	1.00	0.50	54	72	95	2.0
Πιέσειστροφοδοσίασ	Ονομαστική (mbar)Ελάχιστη (mbar)Μέγιστη (mbar)				201725

* Σε 15°C και 1013,25 mbar- ξηρό αέριο Φυσικό P.C.S. = 37.78 MJ/m³

! Σε κάθε επιλογέα υποδεικνύεται η θέση του αντίστοιχου καυστήρα αερίου.

Καυστήρες αερίου

Ο επιλεγμένος καυστήρας μπορεί να ρυθμίζεται από τον αντίστοιχο διακόπτη ως εξής:

Για να ανάψετε έναν από τους καυστήρες, πλησιάστε στον ίδιο μια φλόγα ή έναν αναπτήρα, πατήστε τελείως και στρέψτε τον αντίστοιχο επιλογέα αριστερόστροφα μέχρι τη θέση της μέγιστης ισχύος.

Απαιτείται να κρατάτε πατημένο τον επιλογέα για περίπου 2-3 δευτερόλεπτα μέχρι να ζεσταθεί η διάταξη που διατηρεί αυτόματα αναμμένη τη φλόγα. Ορισμένα μοντέλα διαθέτουν ενσωματωμένο σύστημα ανάμματος εντός του επιλογέα, στην περίπτωση αυτή υπάρχει ο σπινθηριστής ανάφλεξης. Για να ανάψετε τον επιλεγμένο καυστήρα αρκεί πρώτα να πατήσετε τελείως τον αντίστοιχο επιλογέα, μετά να τον στρέψετε αριστερόστροφα μέχρι τη θέση της μέγιστης ισχύος, κρατώντας τον πατημένο μέχρι να συμβεί το άναμμα.

! Στην περίπτωση τυχαίου σβησίματος των φλογών του καυστήρα, κλείστε τον επιλογέα χειρισμού και ξαναπροσπαθήστε το άναμμα μετά από τουλάχιστον 1 λεπτό.

Για να σβήσετε τον καυστήρα πρέπει να στρέψετε τον επιλογέα δεξιόστροφα μέχρι να σταματήσει (που αντιστοιχεί στο σύμβολο “●”).

Πρακτικές συμβουλές για τη χρήση των καυστήρων

Για να πετύχετε τη μέγιστη απόδοση είναι χρήσιμο να θυμόσαστε τα ακόλουθα:

• Να χρησιμοποιείτε κατάλληλα σκεύη για κάθε καιστήρα (βλέπε πίνακα) για να αποφευχθεί η έξοδος των φλογών από τη βάση των σκευών.
• Να χρησιμοποιείτε πάντα σκεύη με επίπεδη βάση και με καπάκι.
- Κατά τη στιγμή του βρασμού στρέψτε τον επιλογέα στη θέση του ελάχιστου.

Καυστήρας ø Διάμετρος σκευών (cm)
Ταχύς (R)	24 - 26
Ημι-ταχύς (S)	16 - 20
Εφεδρικός (A)	10 - 14

Για να ταυτοποιήσετε τον τύπο καυστήρα ανατρέξτε στα σχέδια της παραγράφου "Χαρακτηριστικά των καυστήρων και των ακροφυσίων".

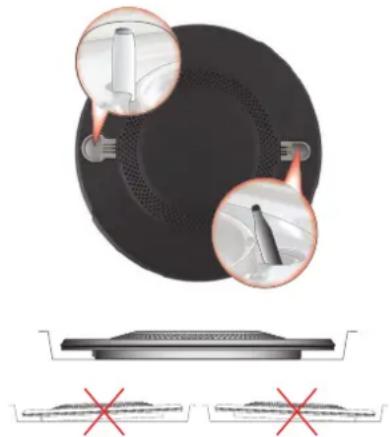

Η σωστή τοποθέτηση του καυστήρα FTGH

• Για τη μέγιστη σταθερότητα, βεβαιωθείτε ότι οι βάσεις για τα σκεύη μαγειρέματος είναι σωστά τοποθετημένες και ότι κάθε σκεύος βρίσκεται σε κεντρική θέση σε σχέση με την εστία καύσης.
- Βεβαιωθείτε ότι τα χερούλια των σκευών μαγειρέματος είναι ευθυγραμμισμένα με μία από τις μπάρες εναπόθεσης της βάσης των σκευών.
• Γυρίστε τα χερούλια των σκευών μαγειρέματος ώστε να μην προεξέχουν από το εμπρόσθιο μέρος της εστίας μαγειρέματος.

Ο περισσότερο αστάθμητος παράγοντας όσον αφορά τη σταθερότητα της κατσαρόλας πολύ συχνά, μπορεί να είναι η ίδια η κατσαρόλα ( ή η τοποθέτησή της κατά τη χρήση). Καλά εξισορροπημένες κατσαρόλες, με επίπεδο πάτο, κεντραρισμένες στην εστία, με τα χερούλια

τοποθετημένα σε ευθεία με τις ακτίνες της σχάρας, προσφέρουν προφανώς, τη μέγιστη σταθερότητα.

Προφυλάξεις και συμβουλές

! Η συσκευή σχεδιάστηκε και κατασκευάστηκε σύμφωνα με τους διεθνείς κανόνες ασφαλείας. Οι προειδοποιήσεις αυτές παρέχονται για λόγους ασφαλείας και πρέπει να διαβαστούν προσεκτικά.

Γενική ασφάλεια

• Η συσκευή αυτή αφορά εντοιχιζόμενη συσκευή κατηγορίας 3.
• Οι συσκευές αερίου απαιτούν, για τη σωστή λειτουργία, κανονική ανανέωση του αέρα. Βεβαιωθείτε ότι κατά την εγκατάστασή τους πληρούνται οι απαιτήσεις της παραγράφου που σχετίζεται με την “Τοποθέτηση”.
• Οι οδηγίες αυτές ισχύουν μόνο για τις χώρες προορισμού τα σύμβολα των οποίων απεικονίζονται στο εγχειρίδιο και στην πινακίδα μητρώου της συσκευής.
• Η συσκευή σχεδιάστηκε για μη επαγγελματική χρήση στο εσωτερικό κατοικίας.
• Η συσκευή δεν εγκαθίσταται σε εξωτερικό χώρο, ακόμη κι αν ο χώρος σκεπάζεται, διότι είναι πολύ επικίνδυνο να την αφήσετε εκτεθειμένη σε βροχή και какοκαιρία.
• Μην αγγίζετε τη μηχανή με πόδια γυμνά ή με τα χέρια ή τα πόδια βρεγμένα.
• Η συσκευή πρέπει να χρησιμοποιείται για το μαγείρεμα τροφίμων, μόνο από άτομα ενήλικα και σύμφωνα με τις οδηγίες που αναφέρονται στο παρόν εγχειρίδιο. Κάθε άλλη χρήση (για παράδειγμα: θέρμανση χώρων) είναι ακατάλληλη και συνεπώς επικίνδυνη. Ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για ενδεχόμενες ζημιές προκαλούμενες από χρήσεις ακατάλληλες, εσφαλμένες και ανορθόδοξες.
• Αποφεύγετε το καλώδιο τροφοδοσίας άλλων οικιακών συσκευών να αγγίζει τα θερμά μέρη του φούρνου.
• Μη βουλώνετε τα ανοίγματα αερισμού και απαγωγής της θερμότητας.
• Να βεβαιώνεστε πάντα ότι οι επιλογείς είναι στη θέση “●”/“○” όταν η συσκευή δεν χρησιμοποιείται.
• Μη βγάζετε το βύσμα από την ηλεκτρική πρίζα τραβώντας το καλώδιο, αλλά πιάνοντας το βύσμα.
• Μην κάνετε καθαρισμό ή συντήρηση χωρίς προηγουμένως να έχετε βγάλει το βύσμα από την ηλεκτρική πρίζα.
• Σε περίπτωση βλάβης, μη επεμβαίνετε σε καμία περίπτωση στους εσωτερικούς μηχανισμούς για να επιχειρήσετε την επισκευή. Επικοινωνήστε με την Τεχνική Υποστήριξη (βλέπε Υποστήριξη).
• Βεβαιωθείτε ότι τα χερούλια των κατσαρολών είναι πάντα στραμμένα προς το εσωτερικό του πλαισίου εστιών για μη χτυπηθούν τυχαία.

GR

• Μη χρησιμοποιείτε ασταθείς ή παραμορφωμένες κατσαρόλες.
• Δεν προβλέπτεται η χρήση της συσκευής από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες φυσικές, αισθητηριακές ή νοητικές ικανότητες, από άτομα μη έμπειρα ή χωρίς εξοικείωση με το προϊόν, εκτός κι αν εποπτεύονται από άτομο υπεύθυνο για την ασφάλειά τους ή έχουν δεχτεί προκαταρκτικές οδηγίες για τη χρήση της συσκευής.
• Η συσκευή δεν προορίζεται για να τεθεί σε λειτουργία μέσω εξωτερικού χρονιστή ή ενός χωριστού συστήματος χειρισμού εξ αποστάσεως.

Διάθεση

• Διάθεση του υλικού συσκευασίας: να εφαρμόζετε τους τοπικούς κανονισμούς, ώστε οι συσκευασίες να μπορούν να επαναχρησιμοποιηθούν.
- Η Ευρωπαϊκή Οδηγία 2012/19/EU για τα απορρίμματα ηλεκτρικών και ηλεκτρονικών συσκευών (RAEE), προβλέπει ότι οι οικιακές ηλεκτρικές συσκευές δεν πρέπει να διατίθενται στην κανονική ροή των στερεών αστικών απορριμμάτων. Οι διατεθείσες συσκευές πρέπει να συλλέγονται χωριστά για να βελτιστοποιείται το ποσοστό ανάκτησης και ανακύκλωσης των υλικών που τις συνθέτουν και να αποφεύγονται δυνητικές ζημιές στην υγεία και στο περιβάλλον. Το σύμβολο του διαγραμμένου καλαθιού φέρεται σε όλα τα προϊόντα για να θυμίζει τις υποχρεώσεις χωριστής συλλογής.
Για περαιτέρω πληροφορίες, για τη σωστή απομάκρυνση των οικιακών ηλεκτρικών συσκευών, οι κάτοχοι μπορούν να απευθύνονται στην αρμόδια δημόσια υπηρεσία ή στους μεταπωλητές.

Εξοικονόμηση ενέργειας και σεβασμός στο περιβάλλον

• Μαγειρεύετε τα φαγητά σας σε κλειστά σκεύη με καπάκια που έχουν καλή εφαρμογή και χρησιμοποιείτε όσο το δυνατόν πιο λίγο νερό. Το μαγείρεμα χωρίς καπάκι στο σκεύος θα αυξήσει πολύ την κατανάλωση ενέργειας.
  • Χρησιμοποιείτε σκεύη με απολύτως επίπεδη βάση.
• Για φαγητά που χρειάζονται πολλή ώρα μαγείρεμα, αξίζει να χρησιμοποιείτε χύτρα ταχύτητας, που μαγειρεύει στο μισό χρόνο και εξοικονομεί το ένα τρίτο της ενέργειας.

Συντήρηση και φροντίδα

Αποκλεισμός του ηλεκτρικού ρεύματος

Πριν από κάθε εργασία να απομονώνετε τη συσκευή από το δίκτυο ηλεκτρικής τροφοδοσίας.

Καθαρισμος της επιφανειας της μοναδας εστιων

• Όλα τα εμαγιέ και γυάλινα εξαρτήματα πρέπει να καθαρίζονται με διάλυμα ζεστού νερού και ουδέτερου απορρυπαντικού.
• Το σκληρό νερό και τα διαβρωτικά απορρυπαντικά μπορεί να προκαλέσουν κηλίδες στις επιφάνειες από ανοξείδωτο χάλυβα σε περίπτωση παρατεταμένης επαφής. Καθαρίζετε αμέσως τα υγρά που χύνονται (νερό, σάλτσα, καφές κ.λπ.) πριν στεγνώσουν.
• Καθαρίστε την επιφάνεια με διάλυμα ζεστού νερού και ουδέτερου απορρυπαντικού και σκουπίστε την με μαλακό πανί ή δέρμα. Απομακρύνετε τα υπολείμματα που έχουν ξεραθεί με ειδικό καθαριστικό για επιφάνειες από ανοξείδωτο χάλυβα.
• Καθαρίζετε τις επιφάνειες από ανοξείδωτο χάλυβα μόνο με μαλακό πανί ή σφουγγάρι.
• Μην χρησιμοποιείτε αποξεστικά ή διαβρωτικά προϊόντα, καθαριστικά με βάση τη χλωρίνη ή συρμάτινα σφουγγαράκια.
• Μην χρησιμοποιείτε συσκευές καθαρισμού με ατμό.
• Μην χρησιμοποιείτε εύφλεκτα προϊόντα.
• Μην αφήνετε στη μονάδα εστιών όξινες ή αλκαλικές ουσίες όπως ξίδι, μουστάρδα, αλάτι, ζάχαρη ή χυμό λεμονιού.

Καθαρισμος των εξαρτηματων της μοναδας εστιων

• Καθαρίστε το εμαγιέ και γυάλινα μέρη μόνο με μαλακό πανί ή σφουγγάρι.
• Μπορείτε να αφαιρέσετε τις σχάρες, τα καπάκια των καυστήρων και τους καυστήρες για να τους καθαρίσετε.
• Καθαρίστε τα εξαρτήματα με το χέρι χρησιμοποιώντας ζεστό νερό και μη διαβρωτικό απορρυπαντικό, απομακρύνετε τα υπολείμματα φαγητού και βεβαιωθείτε ότι κανένα από τα ανοίγματα του καυστήρα δεν είναι φραγμένο.
• Ξεπλύνετε και σκουπίστε τα εξαρτήματα.
• Τοποθετήστε ξανά τους καυστήρες και τα καπάκια των καυστήρων σωστά στις αντίστοιχες υποδοχές.
• Τα καλύμματα των εστιών ΔΕΝ πρέπει να μπαίνουν στο πλυντήριο πιάτων για να μην αλλοιωθεί το μέρος τους από αλουμίνιο.
• Κατά την επανατοποθέτηση των σχαρών, βεβαιωθείτε ότι η περιοχή στήριξης του σκεύους είναι ευθυγραμμισμένη με τον καυστήρα.
• Στα μοντέλα με ηλεκτρικούς σπινθηριστές και διατάξεις προστασίας, απαιτείται σχολαστικός καθαρισμός του άκρου του σπινθηριστή ώστε να διασφαλιστεί η σωστή λειπουργία. Ελέγχετε τα εξαρτήματα αυτά τακτικά και, εάν απαιτείται, καθαρίστε τα με υγρό πανί. Τα υπολείμματα φαγητών που ξεράθηκαν κατά το μαγείρεμα πρέπει να αφαιρούνται με οδοντογλυφίδα ή βελόνα.

! Για να αποφύγετε τυχόν ζημιά στην ηλεκτρική ανάφλεξη, μην την χρησιμοποιείτε όταν οι καυστήρες δεν βρίσκονται στις υποδοχές τους.

Συμβουλές Καθαρισμού για τις εστίες με το λογότυπο Diamond® Clean

Για να αφαιρέσετε όλα τα είδη των λεκέδων απλά σκουπίστε με ένα μαλακό πανί, βρεγμένο με ζεστό νερό.

Για πιο επίμονους λεκέδες, σας συνιστούμε τη χρήση κοινού απορρυπαντικού για πιάτα, με ένα πανί βρεγμένο με ζεστό νερό, ώστε να εξασφαλίζεται ένα τέλειο αποτέλεσμα καθαρισμού.

! Απαγορεύεται η χρήση απορρυπαντικών πιο ισχυρών και σκληρών σφουγγαριών που θα μπορούσαν να προξενήσουν ζημιά ανεπανόρθωτη στην ειδική προστατευτική επίστρωση, δημιουργώντας λεκέδες και θαμπάδες που δεν μπορούν να αφαιρεθούν.

Συντήρηση κρουνών αερίου

Με τον καιρό μπορεί να συμβεί η περίπτωση ενός κρουνού που μπλοκάρει ή παρουσιάζει δυσκολίες στην περιστροφή, συνεπώς θα είναι αναγκαίο να φροντίσετε για την αντικατάσταση του κρουνού αυτού.

! Η εργασία αυτή πρέπει να γίνει από τεχνικό εξουσιοδοτημένο από τον κατασκευαστή.

Ανωμαλίες και λύσεις

Μπορεί να τύχει να μη λειτουργεί η συσκευή. Πριν τηλεφωνήσετε στην Τεχνική Υποστήριξη, ελέγξτε αν πρόκειται για πρόβλημα που αντιμετωπίζεται εύκολα με τη βοήθεια του ακόλουθου καταλόγου.

Ο καυστήρας δεν ανάβει ή η φλόγα δεν είναι ομοιόμορφη.

Ελέγξτε ότι:

• Οι οπές εξόδου του αερίου του καυστήρα είναι εμφραγμένες.
• Έχουν μονταριστεί σωστά όλα τα κινητά μέρη που συνθέτουν τον καυστήρα.
• Υπάρχουν ρεύματα αέρα πλησίον του πλαισίου.
• Οι σχισμές του σπινθηριστή και του θερμοζεύγους είναι εμφραγμένες.

Η φλόγα δεν παραμένει αναμμένη στα μοντέλα με ασφάλεια.

Ελέγξτε όπ:

• Δεν πατήσατε τελείως τον επιλογέα.
- Δεν κρατήσατε πατημένο τελείως τον επιλογέα για χρόνο επαρκή για την ενεργοποίηση της διάταξης ασφαλείας.
- Οι οπές εξόδου του αερίου, απέναντι από τη διάταξη ασφαλείας, έχουν εμφραχθεί.

Ο καυστήρας σε θέση ελάχιστου δεν παραμένει αναμμένος.

Ελέγξτε όπι:

• Οι οπές διαφυγής του αερίου έχουν εμφραχθεί.
• Υπάρχουν ρεύματα αέρα πλησίον του πλαισίου.
  • Η ρύθμιση του ελάχιστου δεν είναι σωστή.

Τα σκεύη είναι ασταθή.

Ελέγξτε όπι:

• Η βάση του σκεύους είναι απολύτως επίπεδη.
• Το σκεύος είναι κεντραρισμένο στον καυστήρα ή στην ηλεκτρική εστία.
- Οι εστίες έχουν αντιστραφεί.

GR

• Καθαρισμός του καυστήρα FTGH

1

Cepillar
Escovar
Borstelen
Fırçalayın
Прочистить щеткой
Щеткамен тазалау
Βούρτσισμα
Očistit kartáčem
Bürsten
Kefélés
Wyczyścić szczotką
Periati
Očistit' kefou
فرشاة
Nuvalykite šepetėliu
Notīrīt
Hariata
בַרְשָׁה בַרְשָׁה בַרְשָׁה

Fregar
Esfregar
Poetsen
Ovalayin
Потереть
Ыскылау
Τρίψιμο
Otrít
Reiben
Dörzsölés
Czyścić pocierając
Frecati
Otierat'
أفرك
Pătrinkite kempinèle
Paberzt
Hōōruda

Enjuagar
Enxaguar
Spoelen
Durulayin
Ополоснуть
Шаю
Ξέβγαλμα
Opláchnout
Abspülen
Öblítés
Splukać
Clătiți
Opláchnut'
اغسل
Nemirkykite
Nemērcē
Loputada
1908

No remojar
Sem amolecimento
Niet weken
Islatmayin
Без замачивания
Όχι μούλιασμα
Nenamáčet
Nicht einweichen
Nincs áztatás
Nie namaczać
Fără înmuiere
Nenamáčat
تجب_TRطيب
Nuplaukite
Noskalot
Mitte leotada
