ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ D4618X0GB NEFF

el Oδηγίες χρήσης και τοποθέτησης

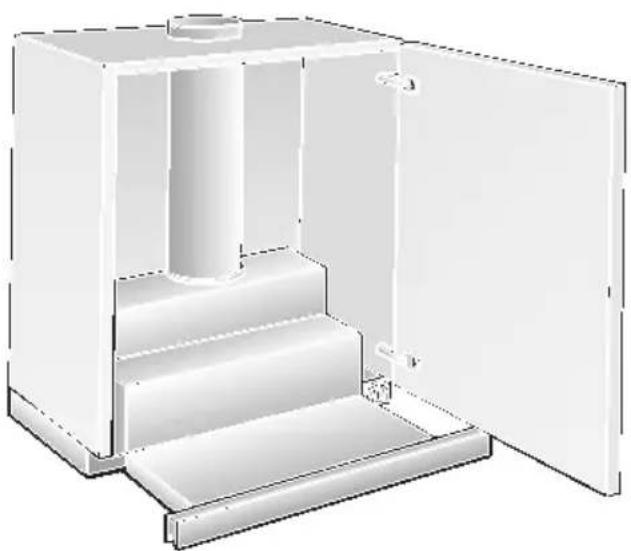

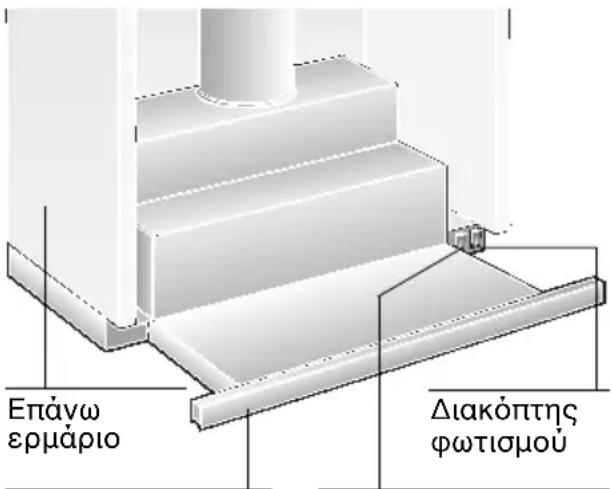

Περιγραφή της συσκευής

Επάνω ερμάριο Διακόπτης φωτισμού

Συρόμενη υποδοχή ατμού με φίλτρο
Διακόπτες βαθμίδων αεριστήρα

Τρόποι λειτουργίας

Λειτουργία απορρόφησης ακάθαρτου αέρα:

Οι ατμοί της κουζίνας απορροφούνται από τον αεριστήρα του απορροφητήρα, καθαρίζονται από το φίλτρο λιπών και καταλήγουν στο ύπαιθρο.
To φίλτρο λιπών προσλαμβάνει τα λιπαρά συστατικά των ατμών της κουζίνας.
Η κουζίνα παραμένει σε γενικές γραμμές ελεύθερη από λίπη και οσμές.

Κατά τη λειτουργία απορρόφησης ακάθαρτου αέρα μέσω του απορροφητήρα κουζίνας και την ταυτόχρονη λειτουργία εγκαταστάσεων πυράς, των οποίων ο καπνός πρέπει να εξέρχεται μέσω καπνοδόχου (όπως π.χ. συσκευές θέρμανσης με αέριο, πετρέλαιο ή κάρβουνο, θερμοσίφωνα, συσκευές θέρμανσης νερού) πρέπει να λαμβάνονται μέτρα παροχής επαρκούς ποσότητας αέρα, η οποία απαιτείται για την καύση στις εστίες πυράς.

Ακίνδυνη λειτουργία είναι δυνατή μόνον, όταν η υποπίεση στον χώρο φωτιάς δεν υπερβεί τα 4 Pa (0,04 mbar).

Τρόποι λειτουργίας

Αυτό μπορεί να επιτευχθεί, όταν χάρη σε ανοίγματα που δεν κλείνουν, π.χ. σε πόρτες, παράθυρα και σε συνδυασμό με πλαίσιο εντοιχισμού εισόδου/εξόδου αέρα ή χάρη σε άλλα τεχνικά μέτρα, όπως αμοιβαία ασφάλιση ή παρόμοια, ο αέρας καύσης μπορεί να εισρέει κατόπιν ανεμποδιστα.

Σε μη επαρκή αέρα παροχής υφίσταται κίνδυνος δηλητηρίασης από επαναρροφώμενα αέρια καύσης.

Μόνο με πλαίσιο εντοιχισμού εισόδου/εξόδου αέρα δεν διασφαλίζεται η τήρηση της οριακής τιμής.

Σημείωση: Για την εκτίμηση πρέπει να λαμβάνεται πάντοτε υπόψη ο συνολικός αερισμός της κατοικίας. Για τη λειτουργία συσκευών μαγειρέματος, π.χ. σκαφοειδούς εστίας μαγειρέματος και κουζίνας αερίου δεν βρίσκει εφαρμογή ο κανονας autóς.

Αν ο απορροφητήρας κουζίνας χρησιμοποιείται στη λειτουργία ανακύκλωσης αέρα - με φίλτρο ενεργού άνθρακα -, η λειτουργία του είναι δυνατή χωρίς περιορισμό.

Λειτουργία ανακύκλωσης αέρα:

□ Για τη λειτουργία αυτή πρέπει να τοποθετηθεί στον απορροφητήρα ένα φίλτρο ενεργού άνθρακα (βλ. στην παράγραφο «Φίλτρα και συντήρηση»).
⚠️ Ολόκληρο το σετ τοποθέτησης καθώς και τα εφεδρικά φίλτρα μπορείτε να τα προμηθευτείτε από τα ειδικά καταστήματα.
Τους αντίστοιχους κωδικούς εξαρτημάτων θα τους βρείτε στο τέλος αυτών των οδηγιών χρήσης.

Οι ατμοί της κουζίνας απορροφούνται από τον αεριστήρα του απορροφητήρα, καθαρίζονται από τα φίλτρα λιπών και ενεργού άνθρακα και οδηγούνται πάλι στην κουζίνα.
To φίλτρο λιπών προσλαμβάνει τα λιπαρά συστατικά των ατμών της κουζίνας.
To φίλτρο ενεργού άνθρακα συγκρατεί τις οσμηρές ουσίες.

⚠️ Αν δεν τοποθετηθεί φίλτρο ενεργού άνθρακα, δεν μπορούν να προσδεθούν οι σσμηρές ουσίες του ατμού της κουζίνας.

Σπουδαίες υποδείξεις:

□ Τοπαρόν εγχειρίδιο οδηγιών χρήσης ισχύει για διάφορα μοντέλα της συσκευής. Ενδέχεται ορισμένα μεμονωμένα χαρακτηριστικά του εξοπλισμού που περιγράφονται να μην αφορούν τη δική σας συσκευή.
□ Αυτός ο απορροφητήρας κουζίνας ανταποκρίνεται στους σχετικούς κανονισμούς ασφαλείας.

Οι επισκευές επιτρέπεται να εκτελούνται μόνον από τους ειδικούς.

'Отан δεν γίνονται σωστά οι επισκευές, είναι δυνατόν να προκύψουν σοβαρές ζημιές για τον χρήστη.

□ Προτού χρησιμοποιήσετε την καινούργια συσκευή, διαβάστε με προσοχή τις οδηγίες χρήσης. Περιέχουν σημαντικές πληροφορίες για την ασφάλειά σας καθώς και για τη χρήση και τη συντήρηση της συσκευής.
□ Φυλάξτε καλά το εγχειρίδιο οδηγιών χρήσης και εγκατάστασης ενδεχομένως για κάποιον επόμενο χρηστη.

⚠️ Αν έχει πάθει ζημία η συσκευή, δεν επιτρέπεται να τη χρησιμοποιήσετε.
Η σύνδεση στο δίκτυο του ηλεκτρικού ρεύματος και η θέση σε λειτουργία για πρώτη φορά επιτρέπεται να διεξαχθούν μόνον από τον ειδικό.
⚠️ Αν το καλώδιο σύνδεσης αυτής της συσκευής είναι φθαρμένο, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή από την υπηρεσία τεχνικής εξυπηρέτησης πελατών ή από παρόμοια ειδικευμένο πρόσωπο, για να αποφεύγεται ο κίνδυνος.
⚠️ Αποσύρετε τα υλικά συσκευασίας σύμφωνα με τους κανονισμούς (βλ. οδηγίες τοποθέτησης).
⚠️ Χρησιμοποιείτε τον απορροφητήρα κουζίνας μόνον, όταν έχουν τοποθετηθεί και βιδωθεί οι λαμπτήρες.
Οι καμμένοι λαμπτήρες θα πρέπει να αλλάζονται αμέσως, οὐτως ὡστε να αποφεύγεται η υπερφόρτωση τῶν υπολοίπων λαμπτήρων.
⚠️ Μην χρησιμοποιείτε ποτέ τον απορροφητήρα κουζίνας χωρίς φίλτρο λιπών.
⚠️ Λίπη ή λάδια, τα οποία έχουν υπερθερμανθεί, είναι δυνατόν να αναφλεχθούν εύκολα. Για τον λόγο αυτό τα φαγητά με λίπος ή λάδι, π.χ. πατάτες τηγανητές, πρέπει να μαγειρεύονται μόνον υπό επίβλεψη.

⚠️ Μην παρασκευάζετε ποτέ φλαμπέ φαγητών κάτω από τον απορροφητήρα κουζίνας.

! Κίνδύνος να πάρει φωτιά το φίλτρο λιπών από τις ανερχόμενες φλόγες.

⚠️ H λειτουργία του απορροφητήρα κουζίνας πάνω από εστία φωτιάς με στερεά καύσιμα (κάρβουνα, ξύλα κ.τ.ο.) επιτρέπεται μόνον κάτω από ορισμένες προϋποθέσεις (βλ. οδηγίες τοποθέτησης).

Σκαφοειδείς βάσεις εστιών αερίου / Κουζίνες αερίου

Χρησιμοποιείτε τις εστίες υγραερίου πάντοτε με τον κατάλληλο τρόπο και για τον σκοπό που έχουν προβλεφθεί..

Σημαντικό:

Οι φλόγες των "ματιών" υγραερίου πρέπει να καλύπτονται πάντοτε από μαγειρικά σκεύη.

Από την ισχυρή έκλυση θερμότητας που παράγεται από τις ανοιχτές φλόγες κατά την καύση του υγραερίου,

! θα μπορούσαν να προκληθούν βλάβες στον απορροφητήρα κουζίνας.

Χειρισμός του απορροφητήρα κουζίνας

⚠️ Οι ατμοί κουζίνας μπορούν να απορροφηθούν με τον πλέον αποτελεσματικότερο τρόπο:

□ θέτοντας τον αεριστήρα σε λειτουργία κατά την έναρξη του μαγειρέματος και.
□ θέτοντας τον αεριστήρα εκτός λειτουργίας αφού παρέλθουν μερικά λεπτά από τη λήξη του μαγειρέματος.

Θέση του αεριστήρα σε λειτουργία:

1. Τραβάτε τη συρόμενη υποδοχή ατμού με φίλτρο στη λαβή της προς τα έξω.
   Ο αεριστήρας βρίσκεται σε λειτουργία.
2. Επιλέγετε την επιθυμητή ρύθμιση του αεριστήρα.

Στοιχεία χειρισμού των διαφόρων μοντέλων:

Βαθμίδα 3

Βαθμίδα 1

Βαθμίδα 2

Βαθμίδα 1

Βαθμίδα 2

Βαθμίδα 3

Βαθμίδα 1

Off (εκτός λειτουργίας)

Βαθμίδα 2

Θέση του αεριστήρα εκτός λειτουργίας:

□ Σπρώχνετε τη συρόμενη υποδοχή ατμού με φίλτρο μέχρι το τέρμα προς τα μέσα.

Υπόδειξη: Όταν τραβήξετε εκ νέου την υποδοχή ατμού με φίλτρο προς τα έξω, ο αεριστήρας δουλεύει στη ρύθμιση που είχε επιλεχθεί τελευταία.

Φωτισμός:

Off (εκτός λειτουργίας)

Οη (σε λειτουργία)

Υπόδειξη: Ο φωτισμός μπορεί να χρησιμοποιηθεί ανά πάσα στιγμή, επίσης και όταν η συρόμενη υποδοχή ατμού με φίλτρο δεν έχει τραβηχτεί προς τα εξω.

Βλάβες

Σε περίπτωση που έχετε τυχόν απορίες ή όταν παρουσιαστούν βλάβες, πρέπει να καλέσετε την Υπηρεσία Τεχνικής Εξυπηρέτησης Πελατών.

(Βλ. στον Πίνακα Υπηρεσιών Τεχνικής Εξυπηρέτησης Πελατών).

Κατά την κλήση παρακαλείσθε να δώσετε τους εξής αριθμούς:

Αριθμός Ε

FD

Αναγράψτε τους αριθμούς στα παραπάνω σημεία. Οι αριθμοί βρίσκονται στην πινακίδα τύπου στον εσωτερικό χώρο του απορροφητήρα και μπορείτε να τους δείτε, αφού αφαιρέσετε το πλέγμα του φίλτρου.

Για την πρόσληψη των λιπαρών συστατικών του ατμού της κουζίνας έχουν τοποθετηθεί στη συσκευή μεταλλικά φίλτρα λιπών.

Τα φύλλα των φίλτρων αποτελούνται από μέταλλο που δεν καίγεται.

Προσοχή:

Με την αύξηση του κορεσμού των φίλτρων με κατάλοιπα που περιέχουν λίπος αυξάνεται η δυνατότητα ανάφλεξης αυτών και μπορεί να εμποδίζεται η λειτουργία του απορροφητήρα.

Σημαντικό:

Καθαρίζοντας έγκαιρα τα μεταλλικά φίλτρα λιπών, προλαμβάνετε τον κίνδυνο πυρκαϊάς, ο οποίος μπορεί να προκύψει από τη θερμική συμφόρηση κατά το τηγάνισμα σε φριτέζα ή τηγάνι.

Καθαρισμός των μεταλλικών φίλτρων λιπών:

Κατά την κανονική λειτουργία (1 έως 2 ώρες ημερησίως) πρέπει μετά από 8 έως 10 εβδομάδες να καθαριστούν τα μεταλλικά φίλτρα λιπών.

□ Μπορείτε να καθαρίσετε τα φίλτρα πλένοντάς τα στο πλυντήριο πιάτων, πράγμα το οποίο όμως είναι δυνατό να προκαλέσει ελαφρό ξεθώριασμα των φίλτρων.

Σημαντικό:

Μεταλλικά φίλτρα λιπών, τα οποία έχουν κορεσθεί ισχυρά, δεν πρέπει να πλένονται στο πλυντήριο πιάτων μαζί με σκεύη.

□ Σε περίπτωση καθαρισμού των φίλτρων στο χέρι, τοποθετείτε τα φύλλα των φίλτρων για περισσότερες ὡρες μέσα σε καυτό διάλυμα απορρυπαντικού, οὐτως ὡστε να μαλακώσουν οι ρύποι. Κατόπιν βουρτοίζετε τα φίλτρα, τα ξεπλένετε καλά και τα αφήνετε να στραγγίσουν.

□ Χρησιμοποιείτε μόνον αυθεντικά φίλτρα. Έτσι εξασφαλίζεται η σωστή λειτουργία της συσκευής.

Αφαίρεση και τοποθέτηση των πλαισίων των φίλτρων

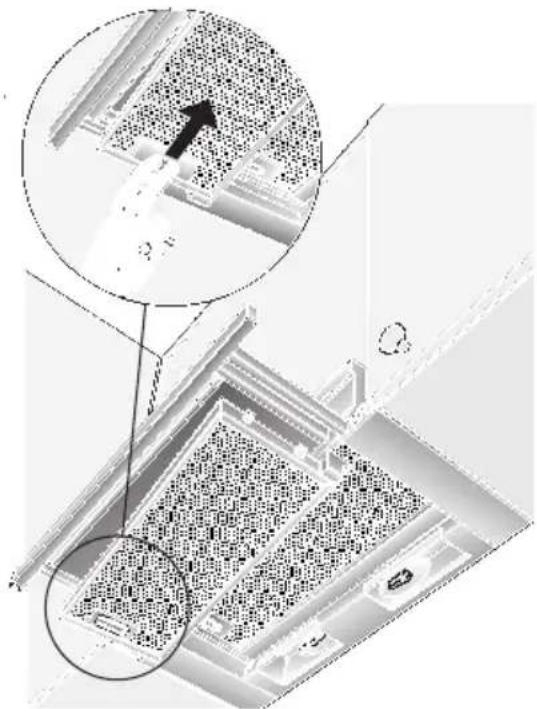

Αφαίρεση:

1. Τραβήξτε τη συρόμενη υποδοχή ατμού με φίλτρο μέχρι το τέρμα προς τα έξω.

2. Φέρτε το κούμπωμα στο πλαίσιο των φίλτρων στην κατεύθυνση του βέλους μέχρι το τέρμα.

□ Σε περίπτωση που υπάρχουν δύο φίλτρα λιπών, αφαιρέστε πρώτα το εμπρόσθιο.

1. Σηκώστε το πλαίσιο των φίλτρων στα πλάγια και αφαιρέστε το.

Τοποθέτηση:

1. Τραβήξτε τη συρόμενη υποδοχή ατμού με φίλτρο μέχρι το τέρμα προς τα έξω.

2. Τοποθετήστε το πλαίσιο των φίλτρων λοξά στη μία πλευρά μέσα στη συγκράτηση, ανασηκωστε το προς τα πάνω και, χειριζόμενοι το κούμπωμα, αναρτήστε το μέχρι το τέρμα.

□ Σε περίπτωση που υπάρχουν δύο φίλτρα λιπών, τοποθετήστε πρώτα το οπίσθιο και μετὰ το εμπρόσθιο πλαίσιο φίλτρου με το προφίλ μέσα στη συρόμενη υποδοχή ατμού με φίλτρο.

⚠️ Προσέξτε να βρίσκονται καλά στη θέση τους τα φίλτρα λιπών και από τις δύο πλευρές.

Φίλτρα και συντήρηση

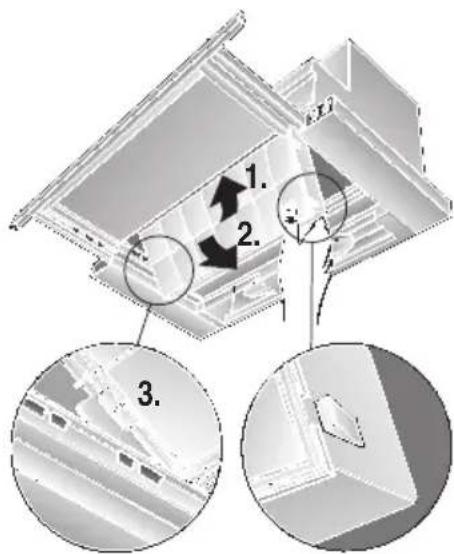

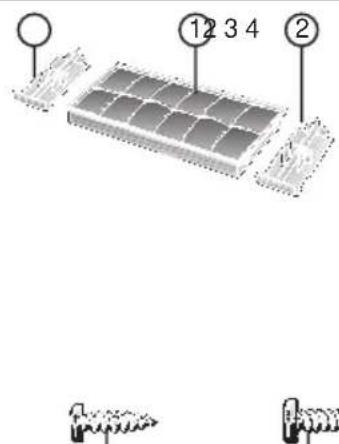

Φίλτρο ενεργού άνθρακα:

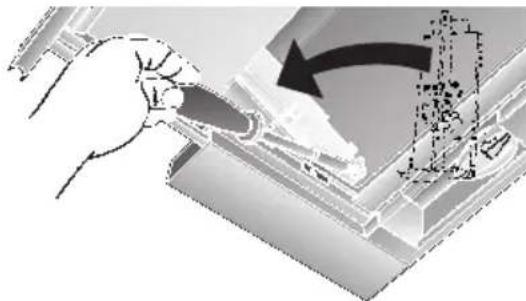

Πα τη συγκράτηση των οσμηρών ουσιών κατά τη λειτουργία ανακύκλωσης αέρα.

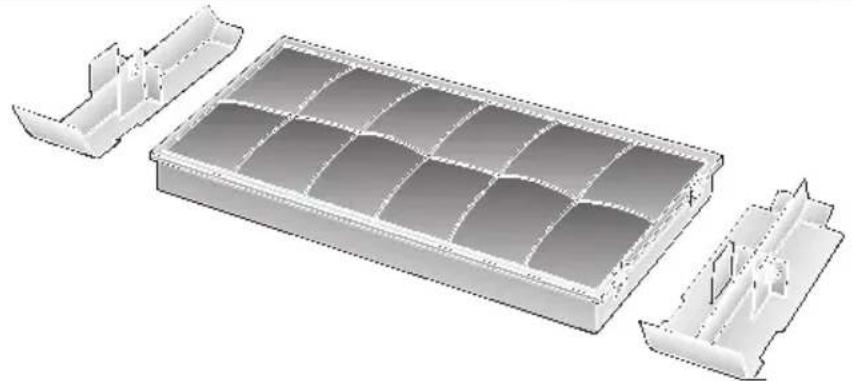

Το φίλτρο ενεργού άνθρακα τοποθετείται πάνω από τα φίλτρα λιπών μέσα στον απορροφητήρα κουζίνας.

1. Αφαιρέστε τα φίλτρα λιπών (βλ. στην παράγραφο "Φίλτρα και συντήρηση").
2. Τοποθετήστε τις δύο συγκρατήσεις από συνθετικό υλικό, που συνοδεύουν τη συσκευή, δεξιά και αριστερά μέσα στο περίβλημα του απορροφητήρα και βιδώστε τες με μία βίδα την καθεμιά (απαραίτητο μόνο για την τοποθέτηση φίλτρου ενεργού άνθρακα για πρώτη φορά).

1. Τοποθετήστε το φίλτρο ενεργού ἀνθρακα, σπρώχνοντάς το από κάτω μέσα στο περίβλημα του απορροφητήρα και κουμπώστε το και από τις δύο πλευρές.

⚠️ H άκρη του φίλτρου ενεργού ἀνθρακα πρέπει να βρίσκεται από κάτω.

1. Επανατοποθετείτε τα φίλτρα λιπών (βλ. στην παράγραφο "Φίλτρα και συντήρηση").

1. 2. 3.

Αφαίρεση:

Η αφαίρεση του φίλτρου ενεργού άνθρακα εκτελείται με την αντίστροφη σειρά. Γι' αυτόν τον σκοπό πιέστε τα άγκιστρα κουμπώματος προς τα έξω.

Αλλαγή του φίλτρου ενεργού άνθρακα:

Κατά την κανονική λειτουργία (1 έως 2 ώρες ημερησίως) πρέπει να αλλάζετε το φίλτρο ενεργού άνθρακα περίπου 1 φορά τον χρόνο. Το φίλτρο ενεργού άνθρακα μπορείτε να το προμηθευτείτε από τα ΕΙΔΙΚΑ ΚΑΤΑΣΤΗΜΑΤΑ (βλ. ειδικά εξαρτήματα).

Χρησιμοποιείτε μόνον αυθεντικά φίλτρα. Έτοι εξασφαλίζεται η σωστή λειτουργία της συσκευής.

Απόσυρση του παλιού φίλτρου ενεργού ἀνθρακα:

□ Τα φίλτρα ενεργού άνθρακα δεν περιέχουν βλαβερές ουσίες. Μπορείτε π.χ. να τα αποσύρετε ως απορρίμματα της κατηγορίας "Υπόλοιπα απορρίμματα".

Καθαρισμός και περιποίηση

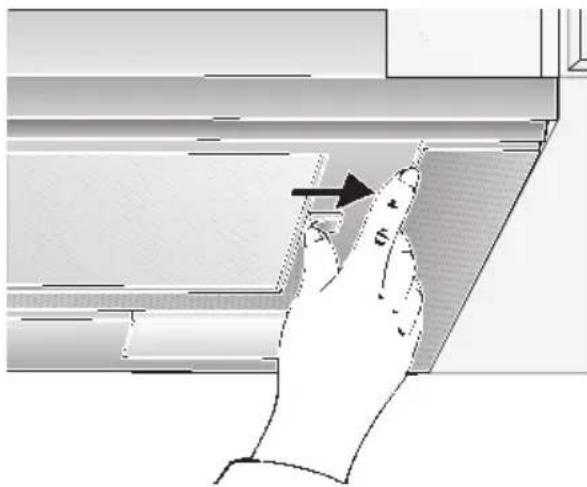

Σε συσκευές με γυάλινη πλάκα στη συρόμενη υποδοχή ατμού:

Η γυάλινη πλάκα μπορεί να αφαιρεθεί εύκολα και να πλυθεί στο πλυντήριο πιάτων.
□ Για την αφαίρεση σπρώχνετε τις γλώσσες προς τα έξω.

Καθαρισμός και περιποίηση

Απομονώνετε τον απορροφητήρα κουζίνας από το ηλεκτρικό ρεύμα τραβώντας το φις από την πρίζα ή αντίστοιχα κατεβάζοντας την ασφάλεια.

□ Κατά τον καθαρισμό των φίλτρων λιπών καθαρίζετε το λίπος που έχει επικαθίσει στα προσιτά για σας τμήματα του περιβλήματος της συσκευής. Έτσι αντιμετωπίζεται ο κίνδυνος πυρκαϊάς και διατηρείται η ομαλή λειτουργία της συσκευής.
Για τον καθαρισμό του απορροφητήρα κουζίνας χρησιμοποιείτε ζεστό διάλυμα απορρυπαντικού ή ένα ήπιο μέσο καθαρισμού τζαμιων.
□ Μην ξύνετε ξεραμένους ρύπους, αλλά μαλακώστε τους με βρεγμένο πανί.
□ Μη χρησιμοποιείτε διαβρωτικά μέσα ούτε σφουγγάρια που προκαλουν αμυχές.
Υπόδειξη: Μη χρησιμοποιείτε αλκοόλη (οινόπνευμα) για τον καθαρισμό των πλαστικών επιφανειών, διότι θα μπορούσαν να προκύψουν θαμπά σημεία.

Προσοχή! Αερίζετε επαρκώς την κουζίνα και αποφεύγετε την ανοιχτή φλόγα.

Δ Καθαρίζετε τα πλήκτρα χειρισμού μόνο με διάλυμα ήπιου απορρυπαντικού πιάτων και με ένα μαλακό, βρεγμένο πανί. Μη χρησιμοποιήσετε για τα πλήκτρα χειρισμού απορρυπαντικό για ανοξείδωτο χάλυβα.

Επιφάνειες από ανοξείδωτο χάλυβα:

Χρησιμοποιείτε ένα ήπιο, μη διαβρωτικό απορρυπαντικό για επιφάνειες από ανοξείδωτο χάλυβα.

□ Καθαρίζετε μόνο στην κατεύθυνση τριψίματος των επιφανειών.

⚠️ Μην καθαρίζετε τις επιφάνειες από ανοξείδωτο χαλυβα με σφουγγάρια που προκαλούν αμυχές ούτε με μέσα καθαρισμού που περιέχουν ἀμμο, σόδα, οξέα ή χλώριο!

Αλουμινένιες επιφάνειες:

Χρησιμοποιείτε μαλακό πανί καθαρισμού τζαμιών ή πανί από μικροϊνες που δεν χνουδιάζει.
□ Μη χρησιμοποιείτε στεγνά πανιά.
Χρησιμοποιείτε ένα ήπιο απορρυπαντικό τζαμιών.
Μη χρησιμοποιείτε ισχυρά διαβρωτικά απορρυπαντικά που περιέχουν οξέα ή βάσεις.
□ Μη χρησιμοποιείτε μέσα τριψίματος.

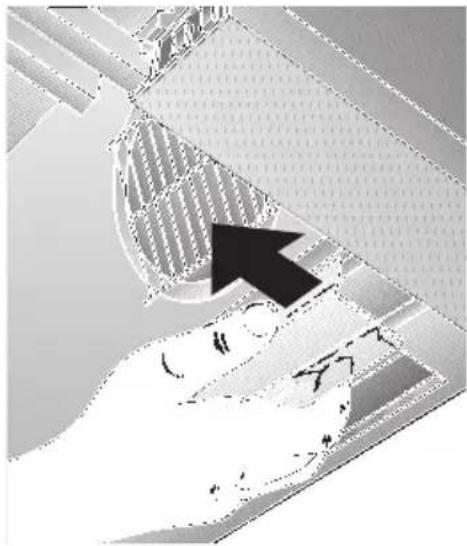

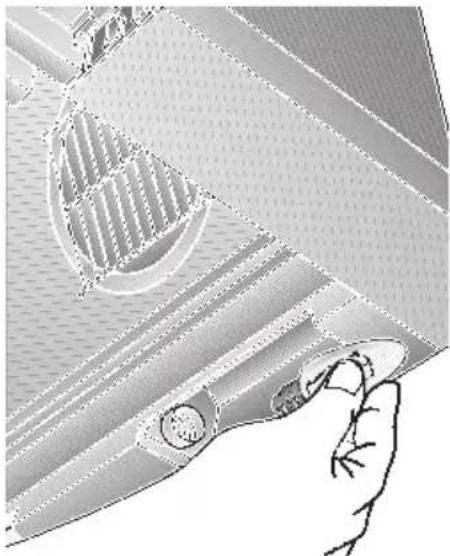

Αλλαγή του λαμπτήρα

1. Θέτετε τον απορροφητήρα κουζίνας εκτός λειτουργίας και τον απομονώνετε από το ηλεκτρικό ρεύμα τραβώντας το φις από την πρίζα ή κατεβάζοντας την ασφάλεια.
2. Τραβάτε τη συρόμενη υποδοχή ατμού με φίλτρο μέχρι το τέρμα προς τα έξω.
3. Τραβάτε το κάλυμμα του λαμπτήρα προς τα εμπρός.

1. Αλλάζετε τους λαμπτήρες. (Κοινοί λαμπτήρες του εμπορίου, το ανώτερο 40 W, ντουϊ E 14).

1. Επανατοποθετείτε το κάλυμμα του λαμπτήρα.

2. Βάζετε το φις πάλι μέσα στην πρίζα ή ανεβάζετε την ασφάλεια.

Σημαντικές υποδείξεις

Οι παλιές συσκευές δεν αποτελούν άχρηστα απορρίμματα. Με την απόσυρσή τους σύμφωνα με τους κανονισμούς για την προστασία του περιβάλλοντος μπορούν να επαναποκτηθούν πολύτιμες πρώτες ύλες. Προτού αποσύρετε την παλιά συσκευή, πρέπει να την αχρηστέψετε.

Η συσκευασία προστατεύει την καινούργια σας συσκευή κατά τη μεταφορά μέχρι το σπίτι σας. Όλα τα χρησιμοποιούμενα υλικά συσκευασίας είναι αβλαβή για το περιβάλλον και μπορούν να ξαναχρησιμοποιηθούν. Παρακαλούμε να συντελέσετε κι εσείς στην προστασία του περιβάλλοντος και ν' αποσύρετε τη συσκευασία με τρόπο αβλαβή για το περιβάλλον.

Για τους επίκαιρους τρόπους απόσυρσης παρακαλείσθε να ζητήσετε πληροφορίες από το ειδικό κατάστημα, από το οποϊο αγοράσατε τη συσκευή ή από τη Δημοτική ή Κοινοτική Αρχή της περιοχής σας.

⚠️ Ο απορροφητήρας κουζίνας μπορεί να χρησιμοποιηθεί για λειτουργία απορρόφησης και ανακύκλωσης ακάθαρτου αέρα.

⚠️ Ο απορροφητήρας κουζίνας πρέπει να τοποθετείται πάντοτε πάνω από το κέντρο της εστίας.

Ελάχιστη απόσταση μεταξύ των εστιών ηλεκτρικής κουζίνας και της κάτω άκρης του απορροφητήρα: 430 mm, απεικόνιση 1.

Επιπλέον υποδείξεις για συσκευές μαγειρέματος με αέριο:

⚠️ Κατά την τοποθέτηση των εστιών αερίου πρέπει να τηρούνται οι σχετικές εθνικές νομικές διατάξεις (π.χ. στη Γερμανία: Τεχνικοί Κανονισμοί Εγκατάστασης Αερίου TRGI).

⚠️ Πρέπει να προσέξετε τις εκάστοτε ισχύουσες προδιαγραφές τοποθέτησης και τις υποδείξεις τοποθέτησης των κατασκευαστών συσκευών αερίου.

⚠️ Ο απορροφητήρας κουζίνας επιτρέπεται να τοποθετηθεί μόνον στη μία πλευρά του δίπλα σε υψηλό ερμάριο ή σε υψηλό τοίχο. Η απόσταση πρέπει να είναι τουλάχιστον 50 mm.

⚠️ Πάνω από "μάτια" υγραερίου η τοποθέτηση του απορροφητήρα επιτρέπεται με την ελάχιστη απόσταση των 650 mm – απεικόνιση 1 – και μόνον, όταν δεν γίνεται υπέρβαση των ακόλουθων φορτίων ονομαστικής θερμότητας (Hs).

☐ Kouζίνες υγραερίου Φορτίο ενός "ματιού" to ανώτερο 3,0 kW Φορτίο όλων των "ματιών" to ανώτερο 8,3 kW Φορτίο του φούρνου to ανώτερο 3,9 kW

□ Σκαφοειδείς εστίες μαγειρέματος με υγραέριο Φορτίο ενός "ματιού" το ανώτερο 3,9 kW Φορτίο όλων των "ματιών" το ανώτερο 11,3 kW

□ Πλατό υγραερίου από υαλοκεραμικό υλικό Τα στοιχεία σχετικά με το φορτίο ονομαστικής θερμότητας δεν ισχύουν για τα πλατό υγραερίου από υαλοκεραμικό υλικό. Προσέξτε οπωσδήποτε τα στοιχεία του κατασκευαστή του πλατό.

□ Κουζίνες για στερεά καύσιμα υλικά Ισχύουν αναλογικά τα μέγιστα φορτία ονομαστικής θερμότητας και η ελάχιστη απόσταση όπως στις κουζίνες αερίου.

⚠️ Πάνω από εστίες φωτιάς για στερεά καύσιμα, από τις οποίες μπορεί να προκύψει κίνδυνος πυρκαϊάς (π.χ. από σπινθήρες) η τοποθέτηση του απορροφητήρα κουζίνας επιτρέπεται μόνον, όταν η εστία φωτιάς καλύπτεται με κλειστό κάλυμμα που δεν μπορεί να αφαιρεθεί και τηρούνται οι ειδικές για την εκάστοτε χώρα προδιαγραφές. Αυτός ο περιορισμός δεν ισχύει για κουζίνες αερίου και σκαφοειδείς εστίες μαγειρέματος με αέριο.

⚠️ Όσο μικρότερη είναι η απόσταση ανάμεσα στον απορροφητήρα και τις εστίες τόσο μεγαλύτερη είναι η πιθανότητα να σχηματισθούν στην κάτω επιφάνεια του απορροφητήρα κουζίνας σταγόνες νερού από τον ανερχόμενο υδρατμό.

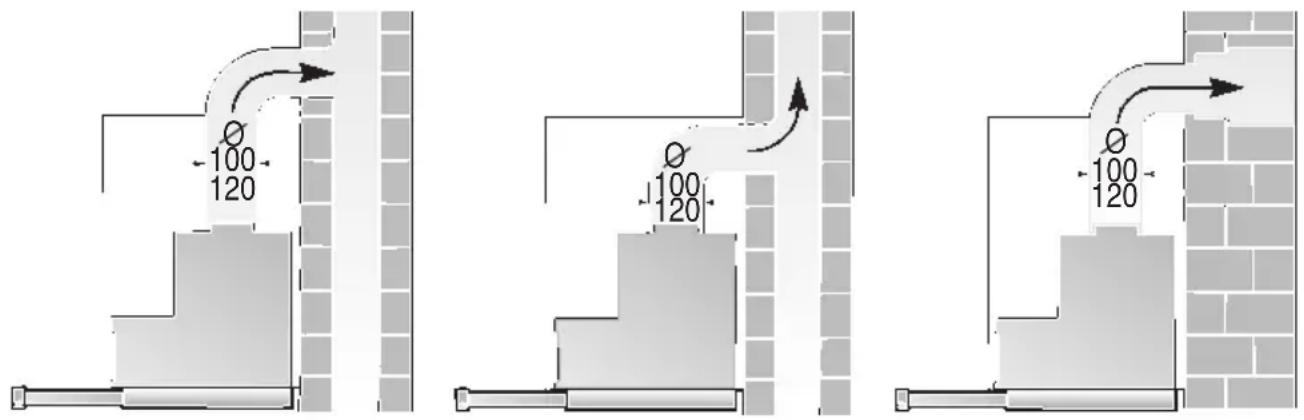

Λειτουργία απορρόφησης ακάθαρτου αέρα

-100 -120 -100 -120 -100 -120

Ο ακάθαρτος αέρας διοχετεύεται μέσω μιας καταπακτής προς τα πάνω ή καταλήγει απευθείας στο ύπαιθρο διαμέσου του εξωτερικού τοίχου.

Ο ακάθαρτος αέρας δεν επιτρέπεται να διοχετεύεται οὐτε σε καπνοδόχο βρισκόμενη σε λειτουργία, από την οποία εξέρχεται καπνός ή καυσαέρια οὐτε σε αγωγό, ο οποίος χρησιμεύει για την εξαέρωση χώρων με εστίες φωτιάς.

Κατά την απαγωγή του ακάθαρτου αέρα πρέπει να τηρούνται οι υπηρεσιακές και νομικές προδιαγραφές (π.χ. εθνικές πολεοδομικές διατάξεις).

Για τη διοχέτευση του ακάθαρτου αέρα σε καπνοδόχους για την έξοδο καπνού ή καυσαερίων, οι οποίες βρίσκονται εκτός λειτουργίας, απαιτείται η συγκατάθεση του αρμόδιου εργοδηγού καπνοδοχοκαθαριστών.

Κατά τη λειτουργία απορρόφησης ακάθαρτου αέρα μέσω του απορροφητήρα κουζίνας και την ταυτόχρονη λειτουργία εγκαταστάσεων πυράς, των οποίων ο καπνός πρέπει να εξέρχεται μέσω καπνοδόχου (όπως π.χ. συσκευές θέρμανσης με αέριο, πετρέλαιο ή κάρβουνο, θερμοσίφωνα, συσκευές θέρμανσης νερού) πρέπει να λαμβάνονται μέτρα παροχής επαρκούς ποσότητας αέρα, η οποία απαιτείται για την καύση στις εστίες πυράς.

Ακίνδυνη λειτουργία είναι δυνατή μόνον, όταν η υποπίεση στον χώρο φωτιάς δεν υπερβεί τα 4 Pa (0,04 mbar).

Αυτό μπορεί να επιτευχθεί, όταν χάρη σε ανοίγματα που δεν κλείνουν, π.χ. σε πόρτες, παράθυρα και σε συνδυασμό με πλαίσιο εντοιχισμού εισόδου/εξόδου αέρα ή χάρη σε άλλα τεχνικά μέτρα, όπως αμοιβαία ασφάλιση ή παρόμοια, ο αέρας καύσης μπορεί να εισρέει κατόπιν ανεμπόδιστα.

Σε μη επαρκή αέρα παροχής υφίσταται κίνδυνος δηλητηρίασης από επαναρροφώμενα αέρια καύσης.

Μόνο με πλαίσιο εντοιχισμού εισόδου/εξόδου αέρα δεν διασφαλίζεται η τήρηση της οριακής τιμής.

Σημείωση: Για την εκτίμηση πρέπει να λαμβάνεται πάντοτε υπόψη ο συνολικός αερισμός της κατοικίας. Για τη λειτουργία συσκευών μαγειρέματος, π.χ. σκαφοειδούς εστίας μαγειρέματος και κουζίνας αερίου δεν βρίσκει εφαρμογή ο κανόνας αυτός.

Αν ο απορροφητήρας κουζίνας χρησιμοποιείται στη λειτουργία ανακύκλωσης αέρα - με φίλτρο ενεργού άνθρακα -, η λειτουργία του είναι δυνατή χωρίς περιορισμό.

Κατά τη λειτουργία απορρόφησης ακάθαρτου αέρα θα πρέπει να τοποθετηθεί στον απορροφητήρα κουζίνας καπελάκι συσσώρευσης αέρα, αν αυτό δεν υπάρχει στον σωλήνα ή στο πλαίσιο εντοιχισμού. Σε περίπτωση που το καπελάκι συσσώρευσης αέρα δεν εσωκλείεται στη συσκευασία της συσκευής, μπορείτε να το προμηθευτείτε από τα ειδικά καταστήματα (βλ. ειδικά εξαρτήματα στις οδηγίες χρήσης).

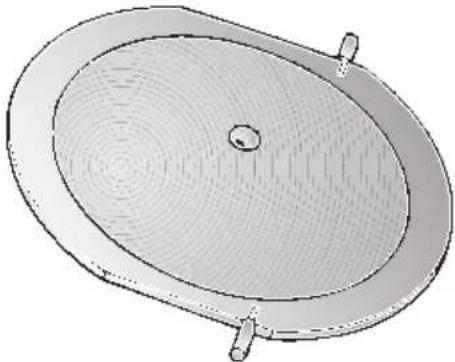

Τοποθετήστε το καπελάκι συσσώρευσης αέρα:

1. Κόψτε το προστατευτικό πλέγμα στη σύνδεση του σωλήνα απομάκρυνσης ακάθαρτου αέρα.

1. Τοποθετήστε το καπελάκι συσσώρευσης αέρα στις οπές έδρασης στη σύνδεση του σωλήνα απομάκρυνσης ακάθαρτου αέρα.

Σε περίπτωση που ο ακάθαρτος αέρας εξέρχεται δια του εξωτερικού τοίχου, πρέπει να χρησιμοποιείται πλαίσιο εντοιχισμού τηλεσκοπικού τύπου.

Ιδανική απόδοση του απορροφητήρα κουζίνας:

□ Κοντός λείος σωλήνας απορρόφησης ακάθαρτου αέρα.
□ Κατά το δυνατόν λιγότερες γωνιακές συνδέσεις.
□ Κατά το δυνατόν σωλήνας μεγάλης διαμέτρου (σας συνιστούμε διάμετρο 120 mm) και μεγάλες γωνιακές συνδέσεις των σωλήνων.

Η χρήση μακριών, τραχέων σωλήνων απαγωγής, πολλών γωνιών ή σωλήνων μικρότερης διαμέτρου οδηγεί σε απόκλιση από την ιδανική απόδοση αέρα και ταυτόχρονα σε αὐξηση των θορύβων.

□ Κυλινδρικοί σωλήνες: Συνιστούμε εσωτερική διάμετρο τουλάχιστον 120 mm.
Οι επίπεδες δίοδοι πρέπει να έχουν εσωτερική εγκάρσια τομή ισότιμη με αυτή κυλινδρικών σωλήνων εσωτερικής διαμέτρου 100/120 mm. Δεν πρέπει να έχουν οξείες αλλαγές κατεύθυνσης. Διάμετρος 100 mm περ. 78 cm² Διάμετρος 120 mm περ. 113 cm²

Σε περίπτωση απόκλισης της διαμέτρου των σωλήνων:

□ Τοποθετείτε στεγανοποιητικές λωρίδες.
□ Κατά τη λειτουργία απορρόφησης ακάθαρτου αέρα φροντίζετε για την επαρκή εισροή αέρα.

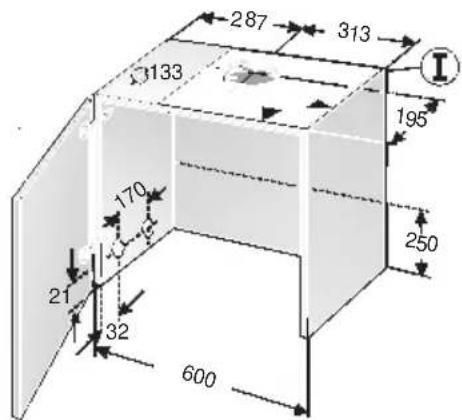

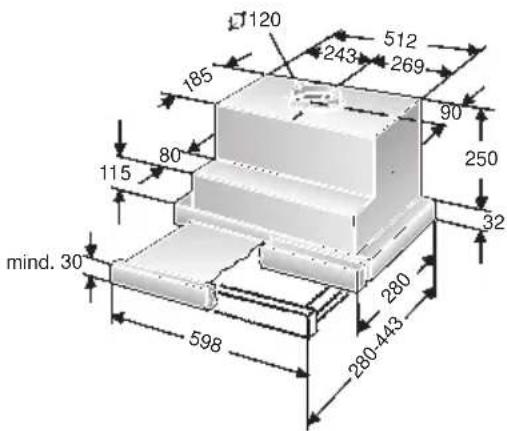

Απορρόφηση ακάθαρτου αέρα προς τα πάνω:

Γι' autóv τον σκοπό κατασκευάζετε στην οροφή του επάνω ερμαρίου άνοιγμα με εγκοπή για το πέρασμα των καλωδίων σύνδεσης στο δίκτυο του ηλεκτρικού ρεύματος. - Το χνάρι ① συνοδεύει τη συσκευή -.

287 313 133 195 170 250 21 32 600

120 512 243 269 185 90 80 250 115 32 mind. 30 280 598 280-443

Πριν την τοποθέτηση

Απορρόφηση ακάθαρτου αέρα ακριβώς προς τα πίσω:

- εντός του επάνω ερμαρίου -.

Γι' autóv τον σκοπό κατασκευάζετε στο πίσω τοίχωμα του επάνω ερμαρίου άνοιγμα με εγκοπή για το πέρασμα των καλωδίων σύνδεσης στο δίκτυο του ηλεκτρικού ρεύματος.

Σύνδεση σωλήνα απομάκρυνσης ακάθαρτου αέρα, διαμέτρου 100 mm:

□ Κόψτε το προστατευτικό πλέγμα στη σύνδεση του σωλήνα απομάκρυνσης ακάθαρτου αέρα.
□ Στερεώνετε τη σύνδεση μείωσης (συνοδεύει τη συσκευή ή μπορείτε να την προμηθευτείτε από τα ειδικά καταστήματα) στην έξοδο αέρα.

Σύνδεση σωλήνα απομάκρυνσης ακάθαρτου αέρα, διαμέτρου 120 mm:

□ Κόβετε το προστατευτικό πλέγμα στην ἐξοδο αέρα.

Λειτουργία ανακύκλωσης αέρα

□ Με φίλτρο ενεργού άνθρακα, όταν δεν υπάρχει δυνατότητα για τη λειτουργία απορρόφησης ακάθαρτου αέρα.

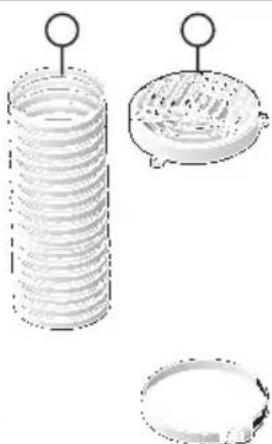

⚠️ Ολόκληρο το σετ τοποθέτησης μπορείτε να το προμηθευτείτε από τα ειδικά καταστήματα.

Τους αντίστοιχους κωδικούς εξαρτημάτων θα τους βρείτε στο τέλος αυτών των οδηγιών χρήσης.

Ø 100 120

Σύνδεση στο δίκτυο του ηλεκτρικού ρεύματος

Ο απορροφητήρας κουζίνας επιτρέπεται να συνδεθεί στο δίκτυο του ηλεκτρικού ρεύματος μόνον μέσω πρίζας σούκο, εγκατεστημένης σύμφωνα με τις ισχύουσες προδιαγραφές. Η πρίζα σούκο πρέπει να είναι κατά το δυνατόν τοποθετημένη ακριβώς πάνω από το επάνω ερμάριο ή πολύ κοντά σ' αυτό.

Ηλεκτρολογικά χαρακτηριστικά:

Αυτά θα τα βρείτε στην πινακίδα τύπου, αφού αφαιρέσετε το πλαίσιο του φίλτρου - στο εσωτερικό της συσκευής.

⚠️ Σε περίπτωση επισκευών πρέπει γενικά να απομονώνεται η συσκευή από το ρεύμα.

Μήκος του αγωγού σύνδεσης: 1,30 m.

Σε περίπτωση απαιτούμενης μονίμου σύνδεσης:

Ο απορροφητήρας κουζίνας επιτρέπεται να συνδεθεί στο δίκτυο του ηλεκτρικού ρεύματος μόνον από αδειούχο ηλεκτρολόγο που είναι καταχωρημένος στην αρμόδια υπηρεσία παροχής ηλεκτρικού ρεύματος (Δ.Ε.Η.).

Από την πλευρά της εγκατάσης πρέπει να προβλεφθεί μία διάταξη απομόνωσης. Ως διατάξεις απομόνωσης ισχύουν διακόπτες με διάκενο επαφής άνω των 3 mm και διακοπή σε όλους τους πόλους. Σ' αυτές ανήκουν οι διακόπτες LS και οι προστατευτικές διατάξεις.

Αυτός ο απορροφητήρας κουζίνας ανταποκρίνεται στις διατάξεις της ΕΚ περί αντιπαρασιτικών συστημάτων.

Προετοιμασία του επάνω ερμαρίου

⚠️ Προσέξτε την ελάχιστη απόσταση μεταξύ "ματιών" και απορροφητήρα κουζίνας των 650 mm (στην περίπτωση "ματιού" υγραερίου) ή αντίστοιχα των 430 mm (στην περίπτωση ηλεκτρικού "ματιού").

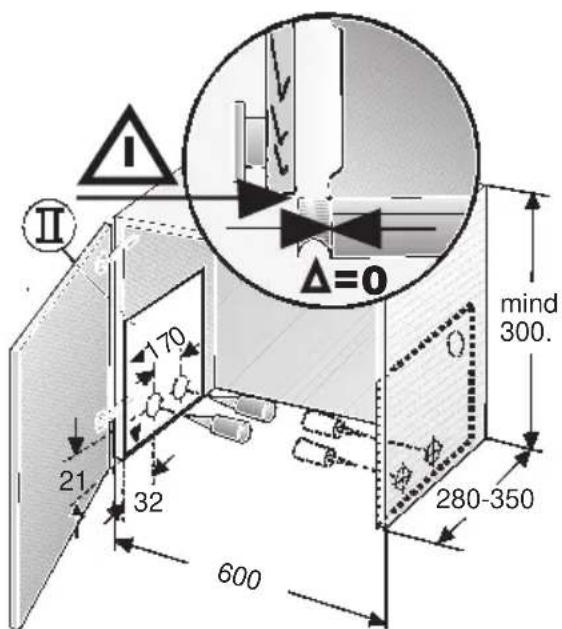

Αυτός ο απορροφητήρας κουζίνας ενδείκνυται για την τοποθέτηση σε επάνω ερμάριο με τις ακόλουθες διαστάσεις:

Πλάτος: 600 mm Βάθος: 280 έως 350 mm Ύψος: τουλάχιστον 300 mm.

Προετοιμασία:

1. Αφαιρείτε – αν υπάρχει – τον πάτο του ερμαρίου.

Η σταθερότητα του ερμαρίου πρέπει να είναι εξασφαλισμένη.

1. Σημαδεύετε στις εσωτερικές πλευρές του ερμαρίου από δύο σημεία στερέωσης – δεξιά και αριστερά – και ποντάρετε τις τρύπες με σουβλί.

Αν τρυπήσετε με τρυπάνι: Διάμετρος 2 mm – το ανώτερο 10 mm βάθος.

Προσοχή:

□ Για το σημάδεμα των σημείων στερέωσης χρησιμοποιείτε το χνάρι ⑪που συνοδεύει τη συσκευή.
□ Τα σημεία στερέωσης στο χνάρι έχουν καθοριστεί έτσι, ώστε να μπορεί να τοποθετηθεί πρόσωπο με πρόσωπο με τον σκελετό του ερμαρίου πήχης λαβής πάχους 20 mm.

I II Δ=0 170 mind 300. 21 32 280-350 600

Η θέση του πήχη λαβής (διάσταση Δ) μπορεί μέσω ενός οριοθέτη να μετατοπιστεί προς τα εμπρος.

'Отан то ερμάριο έχει βάθος άνω των 280 mm, η συσκευή μπορεί να μετατοπιστεί προς τα πίσω,

... av o πήχης φωτισμού του σετ κουζίνας είναι μετατοπισμένος προς τα πίσω, ... av o πήχης λαβής έχει πάχος άνω των 20 mm.

Γι' autóv τον σκοπό τοποθετείτε το χνάρι ⑪στην ανάλογη απόσταση προς τα πίσω.

Προετοιμασία του επάνω ερμαρίου

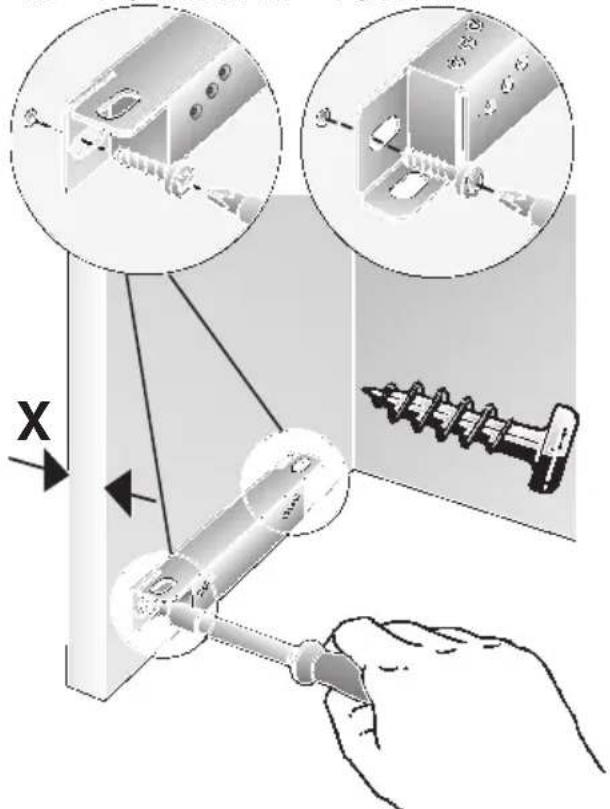

1. Ευθυγραμμίζετε τις ράγες στερέωσης, που συνοδεύουν τη συσκευή και τις βιδώνετε σφιχτά.

⚠️ Προσέξτε το πάχος των πλαϊνών τοιχωμάτων του ερμαρίου (16 mm ή 19 mm), διάσταση Χ.

x=16mm x=19mm

⚠️ Σε περίπτωση που το εσωτερικό (ωφέλιμο) βάθος του ερμαρίου είναι μικρότερο από 280 mm, πρέπει να αφαιρεθεί το οπίσθιο τοίχωμα σε ύψος 250 mm.

Τοποθέτηση στο επάνω ερμάριο

1. Αφαιρείτε το πλαίσιο του φίλτρου (βλ. στις οδηγίες χρήσης).
2. Ευθυγραμμίζετε την πόρτα του ερμαρίου, αν μετά την τοποθέτηση του απορροφητήρα κουζίνας ο μεντεσές δεν είναι πλέον προσιτός.

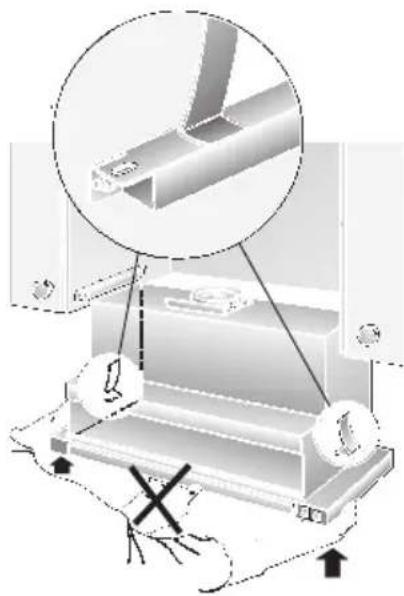

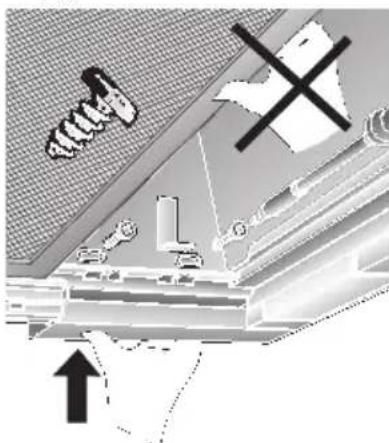

3. Τοποθετείτε τον απορροφητήρα από κάτω μέσα στο ερμάριο, σηκώνοντας και πιέζοντάς τον προς τα πάνω, μέχρι να κουμπώσει αριστερά και δεξιά το βοήθημα τοποθέτησης.

1. Τραβάτε τη συρόμενη υποδοχή ατμού με φίλτρο μέχρι το τέρμα προς τα έξω.

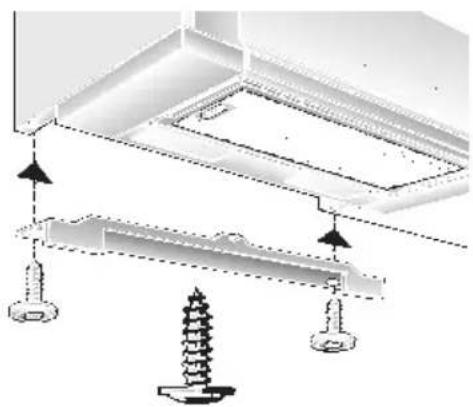

2. Για τη στερέωση του απορροφητήρα βιδώνετε χαλαρά από 2 βίδες αριστερά και δεξιά, μη σφίξετε τις βίδες. Για τον σκοπό αυτό ανασηκώνετε τον απορροφητήρα.
3. Ευθυγραμμίζετε τον απορροφητήρα μέσα στο ερμάριο και τον βιδώνετε σφιχτὰ.

Τοποθέτηση στο επάνω ερμάριο

1. Τοποθετείτε το καλώδιο σύνδεσης στο δίκτυο του ρεύματος, περνώντας το από το άνοιγμα, μέσα στο επάνω ερμάριο και κάνετε τη σύνδεση του σωλήνα.

2. Συνδέετε τη συσκευή στο δίκτυο του ηλεκτρικού ρεύματος.

3. Σε περίπτωση που απαιτείται, κοντύνετε το κάλυμμα τοίχου στις απαιτούμενες διαστάσεις (π.χ. με το πριόνι) και το βιδώνετε στο επάνω ερμάριο.

Τοποθέτηση πήχη λαβής:

□ Στη συρόμενη υποδοχή ατμού με φίλτρο πρέπει να τοποθετηθεί πήχης λαβής.

Ο πήχης λαβής μπορεί να είναι ένας ξύλινος πήχης, ταιριαστός στα έπιπλα της κουζίνας ή ένας πήχης λαβής, τον οποίο μπορείτε να προμηθευτείτε σαν ειδικό εξάρτημα (βλ. ειδικά εξαρτήματα στις οδηγίες χρήσης).

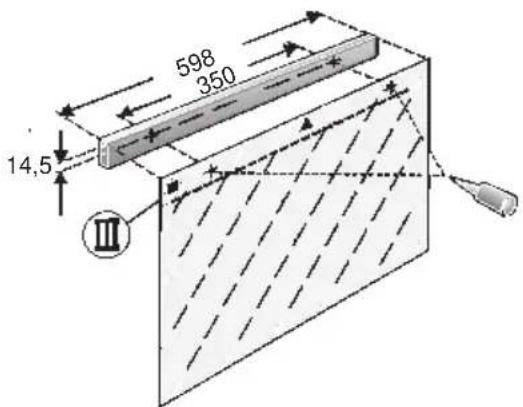

1. Με το χνάρι οπου συνοδεύει τη συσκευή, σημαδεύετε δύο σημεία στερέωσης στον πήχη λαβής και ποντάρετε τις τρύπες με σουβλί. Αν τρυπήσετε με τρυπάνι: Διάμετρος 2 mm - το ανώτερο 10 mm βάθος.

598 350 14,5 Ⅲ

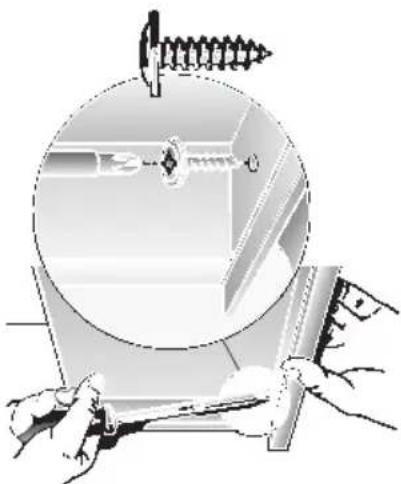

2.. Ευθυγραμμίζετε τον πήχη λαβής και τον βιδώνετε σφιχτά στη συσκευή με τις δύο βίδες που συνοδεύουν τη συσκευή.

1. Τοποθετείτε το πλαίσιο του φίλτρου (βλ. στις οδηγίες χρήσης).

Υπόδειξη: Το περίβλημα του απορροφητήρα κουζίνας μπορεί να επενδυθεί στο εσωτερικό του επάνω ερμαρίου (π.χ. με πλάκες νοβοπάν).

Σχετικά με αυτό προσέξτε τα εξής:

- Ο ενδιάμεσος πάτος δεν επιτρέπεται να τοποθετηθεί επάνω στο περίβλημα του απορροφητήρα κουζίνας.

- Η εμπρόσθια επένδυση δεν επιτρέπεται να στερεωθεί στο περίβλημα.

- Η συσκευή πρέπει να είναι προσιτή για την Υπηρεσία Τεχνικής Εξυπηρέτησης Πελατών.

Αφαίρεση:

Η αφαίρεση εκτελείται με την αντίστροφη σειρά.

Υπόδειξη: Σε λειτουργία ανακύκλωσης αέρα πρεπει να αφαιρέσετε το φίλτρο ενεργού άνθρακα και τις συγκρατήσεις από συνθετικό υλικό, για να έχετε πρόσβαση στις βίδες στερέωσης και στα βοηθήματα τοποθέτησης.

Bàpoç σε kg:

Ακάθαρτος αέρας	Ανακυκλωμένος αέρας
9,5 10,5

Διατηρούμε το δικαίωμα αλλαγών στην κατασκευή στα πλαίσια της τεχνικής εξέλιξης.

Notizen

			Z5143X5
	53x	62x
			296178
			086244

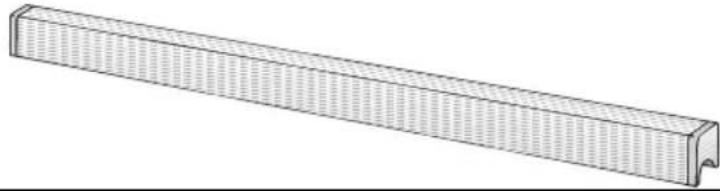

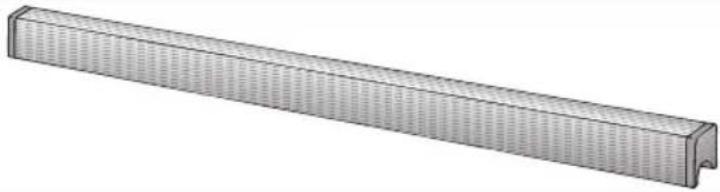

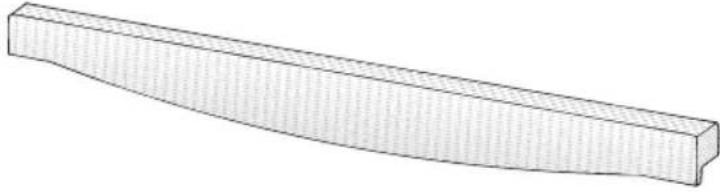

			Metall: Z5770N0
			Aluminium: Z5770A0
			Plastic: Z5710W0
