MANUAL DE USUARIO D4618X0GB NEFF

es Instrucciones de uso y montaje

- Nei limiti del pensile -.

Instrucciones para el uso:

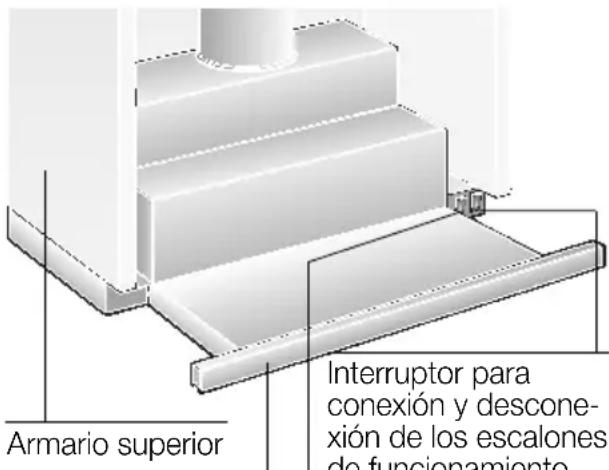

Descripción del aparato

Armario superior Interruptor para conexión y descone- xión de los escalones de funcionamiento

Campana extractora telescópica con filtro antigrasa
Interruptor para conexión y desconexión de los escalones de funcionamiento del ventilador
Interruptor para conexión y desconexión de la iluminación

Modalidades de funcionamiento

Evacuación del aire hacia el exterior:

El ventilador que incorpora la campana extractora aspira los vahos de la cocina y los evacúa hacia el exterior, haciéndolos pasar previamente a través del filtro antigrasa.
□ El filtro antigrasa absorbe las partículas sólidas contenidas en los vahos de la cocina.
□ La cocina queda así prácticamente libre de grasa y olores.

Si se utiliza la campana con evacuación del aire al exterior simultáneamente con un hogar dependiente de una chimenea (por ejemplo calefacciones de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay procurar que exista una suficiente alimentación de aire, necesario para el proceso de combustión del hogar.

Este funcionamiento es posible sin peligro si en el local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4 Pa (0,04 mbares).

Modalidades de funcionamiento

Para ello, es necesario que existan aperturas no bloqueables por las que el aire de combustión pueda renovarse y ventilarse sin dificultad, por ejemplo por puertas, ventanas o cajas murales para la alimentación o evacuación del aire o también pueden tomarse otras otras medidas como por ejemplo instalando cerrojos invertidos o similares.

Cerciorarse de que existe una alimentación suficiente del aire. De lo contrario el aire evacuado se vuelve a utilizar para la admisión y se corre el peligro de intoxicación.

La sola presencia de una caja mural para alimentación o evacuación del aire, sin embargo, no constituye una garantía para la observación de los límites de tolerancia válidos.

Nota: En las consideraciones y valoraciones a este respecto siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas y placas de cocción de gas.

Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire), dotadas de filtro de carbón activo, pueden funcionar sin ningún tipo de restricción.

Evacuación del aire hacia el interior (sistema de recirculación del aire):

Para trabajar con esta modalidad hay que montar un filtro de carbón activo en la campana extractora (véase el capítulo «Filtros y mantenimiento» de las presentes Instrucciones).
El kit de montaje completo, así como los filtros de repuesto, se pueden adquirir en el comercio especializado. Las referencias correspondientes figuran al final de estas instrucciones de uso.
El ventilador que incorpora la campana extractora aspira los vahos de la cocina y los hace pasar a través de los filtros anti-grasa y de carbón activo, devolviéndolos a continuación, una vez purificados, a la cocina.
El filtro antigrasa absorbe las partículas sólidas contenidas en los vahos de la cocina.
□ El filtro de carbón activo absorbe el olor.

⚠ En caso de no montar la campana un filtro de carbón activo, no se pueden absorber los olores producidos durante la preparación de los alimentos.

Antes de la puesta en marcha inicial del aparato:

Las presentes instrucciones de servicio son válidas para diferentes modelos de aparato; por ello puede ser posible que se describan detalles y características de equipamiento que no concuerden íntegramente con las de su aparato concreto.
□ Esta campana extractora cumple las normas y disposiciones específicas en materia de seguridad.

Las reparaciones que fuera necesario efectuar en el aparato sólo podrán ser ejecutadas por técnicos especializados del ramo.

⚠ Si el aparato presentara daños o desperfectos, no deberá ser utilizado.
⚠️ La conexión y puesta en marcha del aparato sólo podrán ser efectuadas por un técnico especialista del ramo.
⚠ En caso de producirse daños en el cable de conexión del aparato, éste sólo podrá ser sustituido por el fabricante, un técnico especializado del Servicio de Asistencia Técnica Oficial o un técnico especializado del ramo, a fin de evitar situaciones de peligro.
⚠ Elimine los envases y el material de embalaje de acuerdo a las normas correspondientes para la protección del medio ambiente (véanse al respecto las instrucciones de montaje de la campana extractora).
Utilizar la campana extractora sólo con las lámparas de iluminación montadas.
⚠ Sustituir inmediatamente las lámparas defectuosas a fin de evitar la sobrecarga de las lámparas restantes.
⚠️ No usar nunca la campana extractora sin incorporar el filtro antigrasa.

□ Antes de emplear el aparato nuevo deberá leer detenidamente las instrucciones de servicio de la cocina eléctrica. En ella se facilitan informaciones y consejos importantes para su seguridad personal, así como para el correcto manejo y cuidado de la cocina.
□ Guarde las instrucciones de servicio y de montaje para un posible propietario posterior.

Las reparaciones ejecutadas de modo erróneo o incorrecto pueden dar lugar a situaciones de serio peligro para el usuario.

Las grasas y aceites calentados excesivamente pueden inflamarse rápidamente. Por ello los alimentos o platos que requieran grasa o aceite caliente, como por ejemplo patatas fritas, etc., sólo deberán prepararse bajo vigilancia.
⚠️ No preparar alimentos o platos flameados directamente debajo de la campana extractora.

La grasa acumulada en el filtro antigrasa ! podría incendiarse por las llamas que ■ suben!

El montaje de la campana extractora por encima de hogares para combustibles sólidos (carbón, leña, etc.) sólo está permitido si ésta cumple una serie de condiciones restrictivas (véanse al respecto las instrucciones de montaje de la campana extractora).

Placas de cocción de gas / Hornos de gas

Utilizar los quemadores de gas correctamente.

Importante:

Las llamas de los quemadores de gas deberán encontrarse siempre cubiertas con un recipiente.

El fuerte calor desprendido por las llamas de gas podría ocasionar desperfectos de consideración en la campana extractora!.

Manejo del aparato

⚠️ La manera más eficaz de absorber los vahos producidos en la cocina durante la preparación de los alimentos es:

□ Conectando la campana extractora al comenzar a trabajar.
□ Desconectando la campana extractora al cabo de unos minutos después de haber concluido los trabajos.

Conectar el ventilador:

1. Extraer el cajón del filtro de su alojamiento.
   □ El ventilador está en funcionamiento.
2. Seleccionar el escalón de funcionamiento deseado.

Elementos de mando de los distintos modelos de campana extractora:

Escalón 3

Escalón 1

Escalón 2

Escalón 1

Escalón 2

Escalón 3

Escalón 1

Desconexión

Escalón 2

Desconectar el ventilador:

Introducir el cajón del filtro hasta el tope en su alojamiento.

Advertencia: En caso de volver a extraer el cajón del filtro de su alojamiento, el ventilador funciona en el último escalón seleccionado.

Iluminación:

Conexión

Desconexión

Advertencia: La iluminación se puede activar en cualquier momento, incluso estando replegada la campana en su alojamiento.

Averías y perturbaciones

En caso de consultas o averías de la campana extractora, no dude en llamar al Servicio de Asistencia Técnica.

(Véase al respecto la lista con las delegaciones y distribuidores oficiales).

Para cualquier consulta deberán indicarse los números de producto y de fabricación:

N° E

FD

Anote las números correspondientes a su aparato en los espacios correspondientes. Los números figuran en la placa de características, a la que se accede tras desmontar la rejilla del filtro dentro de la campana extractora.

Filtros y mantenimiento

Para retener las partículas de grasa contenidas en el vaho de la cocina, la campaña incorpora filtros de metal antigrasa.

Las esterillas de filtro son de metal antiinflamable.

¡Atención!

A medida que crece el grado de saturación de la esterilla de filtro con partículas de grasa, aumenta su inflamabilidad, influyendo negativamente en el funcionamiento de la campana.

¡Importante!

La limpieza a tiempo de los filtros metálicos, eliminando las partículas de grasa adheridas en el mismo, puede prevenir el peligro de incendio a causa de una acumulación de calor al freír o asar alimentos.

Limpieza del filtro antigrasa metálico:

Bajo unas condiciones de funcionamiento normal (1 ó 2 horas diarias), el filtro antigrasa metálico deberá limpiarse cada 8 a 10 semanas.

□ Los filtros antigrasa metálicos se puede limpiar en un lavavajillas.

Ello puede dar lugar a una ligera decoloración de los mismos.

Importante:

No mezclar con la vajilla normal los filtros antigrasa metálicos muy saturados de grasa.

En caso de limpiar los filtros metálicos a mano, colocar las esterillas de filtro durante varias horas en una solución detergente (para vajilla) muy caliente, para reblandecer la grasa adherida. Limpiarlas a continuación con un cepillo, enjuagarlas bien y dejarlas escurrir.

□ Utilizar sólo filtros originales del Fabricante.

De este modo se cumplen las normas y disposiciones de seguridad vigentes, asegurando un funcionamiento óptimo.

Desmontar y montar el marco del filtro:

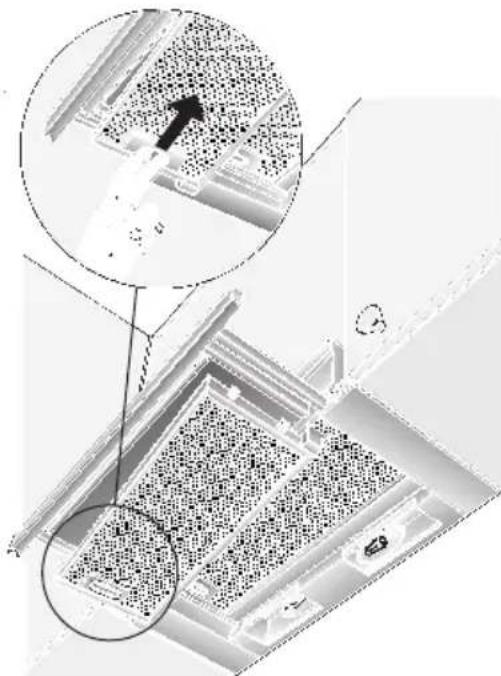

Desmontaje:

1. Extraer el cajón del filtro de su alojamiento, hasta el tope.
2. Presionar el pulsador de retención en el marco del filtro hasta el tope en dirección a la flecha.
   □ En caso de incorporar la campana dos filtros, desmontar primero el filtro delantero.

1. Abatir el marco del filtro lateralmente y retirarlo.

Montaje del marco:

1. Extraer el cajón del filtro de su alojamiento.
2. Montar el marco del filtro oblicuamente por uno de los laterales en los soportes correspondientes, elevarlo y engancharlo hasta el tope accionando para ello el pulsador de retención.

□ En caso de incorporar el aparato dos filtros antigrasa, montar primero el marco del filtro trasero en el cajón, a continuación el marco delantero con el perfil.

⚠️ Prestar atención al asiento correcto del filtro antigrasa por ambos lados.

Filtro y mantenimiento

Filtro de carbón activo:

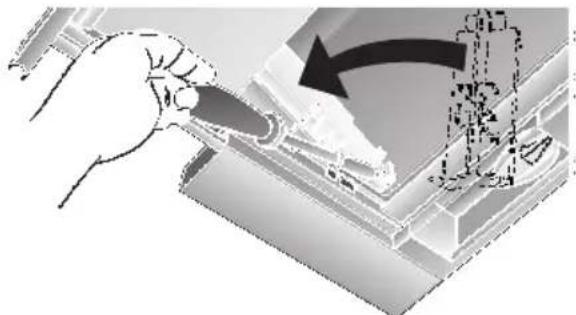

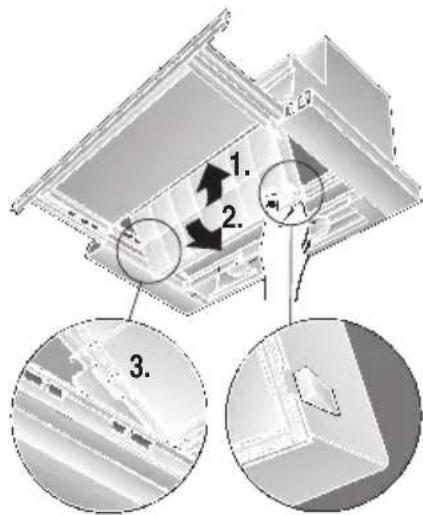

Para retener los olores durante el funcionamiento de la campana extractora con evacuación del aire al interior (recirculación del aire):

El filtro de carbón activo se encuentra emplazado en la campana extractora, por encima del filtro antigrasa.

1. Desmontar el filtro antigrasa (véase el capítulo «Montaje y desmontaje del filtro»).
2. Colocar los dos soportes de plástico suministrados con el aparato en ambos laterales (izquierda y derecha) de cuerpo de la campana extractora; fijarlos con un tornillo cada uno (sólo necesario al montar por vez primera el filtro de carbón activo).

1. Colocar el filtro de carbón activo por abajo en el cuerpo de la campana. Empujarlo hacia arriba, hasta que enclave por ambos lados.

¡El borde del filtro de carbón activo tiene estar hacia abajo!

1. Montar el filtro antigrasa (véase el capítulo «Filtro» y «Mantenimiento»)

1. 2. 3.

Desmontar el filtro de carbón activo:

El filtro de carbón activo se desmonta ejecutando las operaciones en el orden inverso al descrito para el montaje. Presionar a dicho efecto los ganchos de retención hacia afuera.

Sustituir el filtro de carbón activo:

Bajo unas condiciones de funcionamiento normal (1 ó 2 horas diarias), el filtro de carbón activo tiene que ser sustituido una vez al año. El filtro de carbón activo puede adquirirse en el COMERCIO ESPECIALIZADO (véanse los accesorios opcionales).

Utilizar sólo filtros originales del Fabricante.

De este modo se cumplen las normas y disposiciones de seguridad vigentes, asegurando un funcionamiento óptimo.

Evacuación del filtro de carbón activo:

Los filtros de carbón activo no contienen ningún tipo de substancia tóxica o contaminante. Por lo tanto pueden evacuarse con la basura doméstica normal.

Limpieza y cuidados

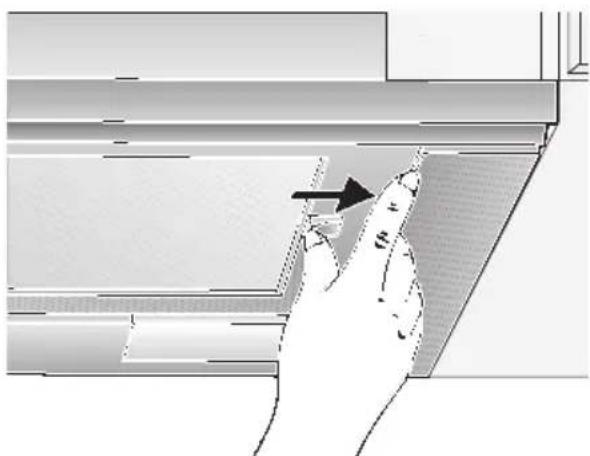

En los aparatos con cajón del filtro con placa de vidrio:

□ La placa de vidrio se puede desmontar con toda facilidad y lavarse en el lavavajillas.
Para desmontarla, desplazar las engüetas hacia afuera.

Desconectar la campana extractora de la red eléctrica extrayendo el cable de conexión de la toma de corriente o a través del fusible.

□ Al limpiar los filtros antigrasa, limpiar la grasa acumulada en los puntos accesibles del cuerpo de la campana extractora. De este modo se previene el peligro de que se inflamen los restos de grasa antiguos y la campana conserva óptimo funcionamiento.

□ Utilizar una solución de agua y agente lavavajillas de uso corriente caliente para limpiar la campana extractora.

En caso de suciedad más resistente y fuertemente acumulada, utilizar un agente limpiacristales suave.

☐ No rascar la suciedad reseca acumulada. Reblandézcala primero aplicando sobre la misma un paño húmedo. No utilizar agentes o esponjas abrasivos.

□ Atención: No limpiar las superficies y elementos de plástico con alcohol de quemar, dado que podrían producirse zonas o puntos de color mate.

Atención: Procurar una buena ventilación de la cocina. ¡No trabajar con llamas abiertas!

⚠ Limpiar los mandos aplicando sólo una solución de agua y lavavajillas manual sobre un paño suave y húmedo.

¡No emplear agentes de limpieza de acero inoxidable!

Superficies de acero inoxidable:

□ Usar un limpiador para acero inoxidable suave, no abrasivo.

□ Limpiar el metal sólo en dirección al pulido.

¡No limpiar las superficies de acero inoxidable con esponjas abrasivas! ¡No emplear detergentes que contengan arena, sosa, ácidos o cloruro!

Superficies de aluminio, pintadas y de plástico:

□ Utilizar sólo paños suaves para limpieza de ventanas, libres de pelusas o paños de microfibra.

□ No utilizar paños secos.

☐ No utilizar agentes limpiadores agresivos que contengan ácidos o álcalis.

□ No utilizar agentes frotadores.

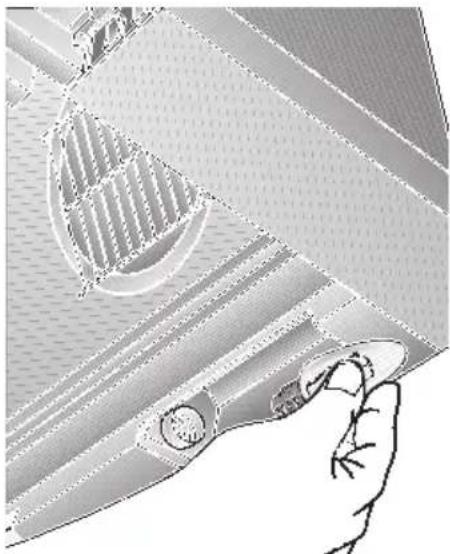

Sustituir las lámparas

1. Desconectar la campana extractora de la red eléctrica tirando del cable de conexión de la toma de corriente o a través del fusible.

2. Extraer el cajón del filtro completamente de su alojamiento, hasta el tope

3. Extraer el recubrimiento protector de la lámpara desplazándolo hacia adelante.

1. Sustituir las lámparas. (Lámparas de vela de uso corriente, máx. 40 W, portalámparas E 14).

1. Montar el recubrimiento protector de la lámpara en su sitio.

2. Introducir el cable de conexión en la toma de corriente o volver a colocar el fusible.

⚠ No tire su aparato usado al vertedero más próximo. Los aparatos eléctricos usados incorporan materiales valiosos que se pueden recuperar. Por ello deberán entregarse a dicho efecto en un centrooficial de recogida o recuperación demateriales reciclables (por ejemplo Servicio o centro municipal de desguace o instituciones semejantes). Su Ayuntamiento o Administración local le facilitarán gustosamente las señas del Centro de recuperación de materiales más próximo. Antes de deshacerse de su aparato usado deberá inutilizarlo.

⚠ Su nuevo aparato está protegido durante el transporte hasta su hogar por un embalaje protector. Todos los materiales de embalaje utilizados son respetuosos con el medio ambiente y pueden ser reciclados o reutilizados. Contribuya activamente a la protección del medio ambiente insistiendo en unos métodos de eliminación y recuperación de los materiales de embalaje respetuosos con el medio ambiente.

Su Distribuidor o Administración local le informará gustosamente sobre las vías y posibilidades más eficaces y actuales para la eliminación respetuosa con el medio ambiente de estos materiales.

⚠️ La presente campana extractora es apropiada para trabajar con evacuación del aire al exterior o al interior (sistema de recirculación del aire).

⚠ Montar la campana extractora siempre por encima del centro de las zonas de cocción o los quemadores (según el tipo de cocina que se utilice).

⚠️ La distancia mínima a observar entre las zonas de cocción (de una placa o cocina eléctrica) y el borde inferior de la campana es de 430 mm (Fig. 1).

Advertencias adicionales relativas a las cocinas de gas:

Al proceder al montaje de los quemadores de una placa de cocción o cocina de gas deberán observarse estrictamente las normas y disposiciones legales vigentes en cada pa's (en Alemania, por ejemplo, son las Normas Técnicas para Instalación de Equipos de Gas TRGI).

⚠️ Respetar las normas y disposiciones. así como las instrucciones y consejos de montaje facilitadas por los fabricantes de las cocinas y aparatos de gas.

⚠️ Esta campana extractora sólo deberá montarse con un lateral junto a un armario o pared alta. Distancia mínima a observar: 50 mm.

El montaje de las campanas extractoras por encima de una cocina o placa de cocción de gas sólo está permitido si se observa una distancia mínima de 650 mm (Fig. 1) y no se superan las siguientes cargas térmicas nominales:

□ Cocinas de cocción de gas

Carga térmica de un quemador de gas	máx.	3,0 kW
Carga térmica de todos los quemadores de gas	máx.	8,3 kW
Carga térmica del horno	máx.	3,9 kW

□ Placas de cocción (encimeras) de gas

Carga térmica de un quemador de gas	máx. 3,9 kW
Carga térmica de todos los quemadores de gas	máx. 11,3 kW

□ Placas (encimeras) vitrocerámicas de gas

Los valores acerca de la carga térmica nominal no son válidos para las placas vitrocerámicas de gas. Por lo tanto, es imprescindible observar las referencias que facilite el fabricante de la placa vitrocerámica.

□ Cocinas para combustibles sólidos

Para este tipo de cocinas rigen los mismos valores que para las cocinas de gas en cuanto a la carga térmica admisible y la mínima distancia a observar.

⚠️ La campana sólo se podrá montar por encima de hogares para combustibles sólidos con peligro de incendio (por ejemplo proyección de chispas) si el hogar está provisto de una protección cerrada no desmontable y se cumplen las normas y disposiciones nacionales vigentes. Esta restricción no es válida para cocinas y placas de gas.

Cuanto menor sea la distancia entre la campana extractora y los quemadores, mayor posibilidad existe de que se formen gotas de agua en la parte inferior de la campana extractora debidas a la condensación del vapor de agua.

Funcionamiento con evacuación del aire al exterior

-100 -120 Ø -100 -120 Ø -100 -120

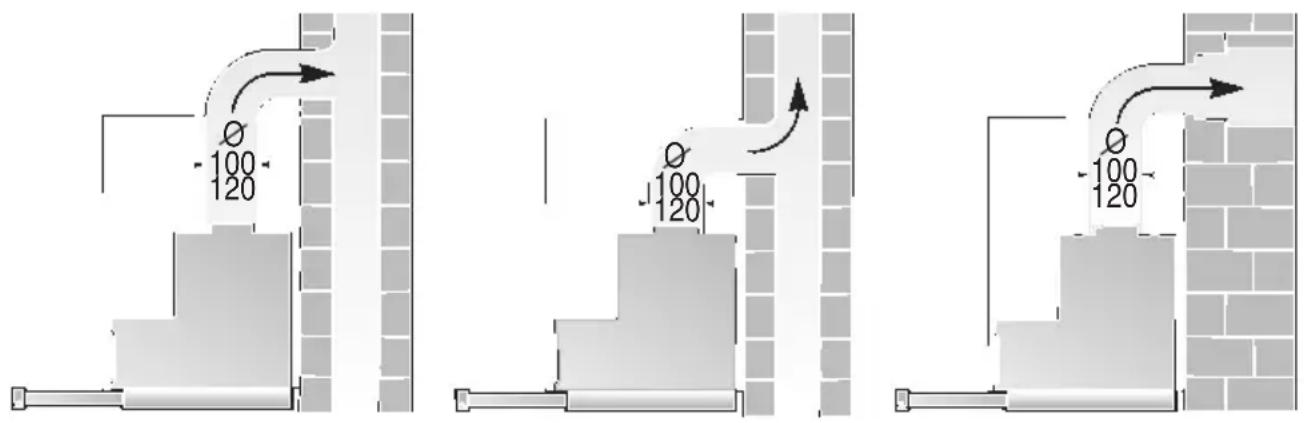

El aire de evacuación pasa a través de un túnel de ventilación hacia arriba o directamente hacia el exterior, a través de la correspondiente pared.

El aire de evacuación no debe pasar a ninguna chimenea de humos o gases de escape en servicio, ni tampoco a túneles de ventilación de locales con hogares.

Antes de proceder a los trabajos de evacuación del aire al exterior, deberá observar las disposicones legales de su localiad (por ejemplo el reglamento local para el permiso de edificación).

En caso de hacer pasar el aire de evacuación de la campana a una chimenea de humos o gases de escape fuera de servicio, deberá consultarse con el deshollinador del distrito competente, observando asimismo las normas y disposiciones nacionales vigentes.

Si se utiliza la campana con evacuación del aire al exterior simultáneamente con un hogar dependiente de una chimenea (por ejemplo calefacciones de gas, gas-oil o carbón, calentadores instantáneos, calentadores de agua), hay procurar que exista una suficiente alimentación de aire, necesario para el proceso de combustión del hogar.

Este funcionamiento es posible sin peligro si en el local de emplazamiento del hogar no se sobrepasa la depresión admisible de 4 Pa (0,04 mbares).

Para ello, es necesario que existan aperturas no bloqueables por las que el aire de combustión pueda renovarse y ventilarse sin dificultad, por ejemplo por puertas, ventanas o cajas murales para la alimentación o evacuación del aire o también pueden tomarse otras otras medidas como por ejemplo instalando cerrojos invertidos o similares.

Cerciorarse de que existe una alimentación suficiente del aire. De lo contrario el aire evacuado se vuelve a utilizar para la admisión y se corre el peligro de intoxicación.

La sola presencia de una caja mural para alimentación o evacuación del aire, sin embargo, no constituye una garantía para la observación de los límites de tolerancia válidos.

Nota: En las consideraciones y valoraciones a este respecto siempre habrá que tener en cuenta todo el conjunto del sistema de ventilación existente en la vivienda. Esta regla no es válida para las cocinas y placas de cocción de gas.

Las campanas extractoras montadas con evacuación del aire interior (sistema de recirculación del aire), dotadas de filtro de carbón activo, pueden funcionar sin ningún tipo de restricción.

Antes del montaje

Si la campana extractora trabaja con sistema de evacuación del aire al exterior, deberá montarse una válvula antirretorno, en caso de no estar ésta ya incorporada en el tubo de evacuación del aire o en la caja mural. En caso de no incorporar la presente campaña extractora dicha válvula antirretorno, la podrá adquirir en el comercio especializado (véanse al respecto la descripción y referencia que figuran en la lista de accesorios opcionales disponibles en las instrucciones de uso de la campana).

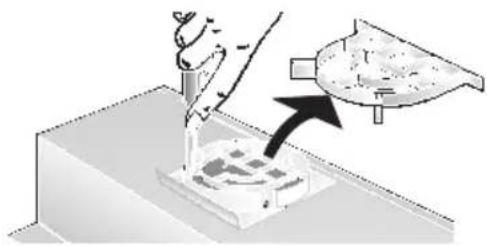

Montaje de la válvula antirretorno:

1. Recortar la rejilla del tubo de ventilación en el empalme de evacuación del aire de la campana.

1. Colocar la válvula antirretorno en los soportes en el empalme de evacuación del aire de la campana.

Si el aire es evacuado pasando a través de la pared exterior, deberá utilizarse una caja mural telescópica.

Optima potencia y rendimiento de la campana extractora:

□ Tubo de evacuación corto y liso.
□ Menor número de codos posible.
□ Usar en lo posible tubos de gran diámetro (lo más acertado serían tubos de 120 mm ∅ ), así como codos de gran tamaño.

Los tubos de evacuación largos y con desigualdades, y la utilización de muchos tubos y codos de diámetro pequeño perjudica el rendimiento óptimo del aparato y provoca un aumento de ruidos desagradables durante su funcionamiento.

□ Tubos redondos: Se aconseja emplear tubos con un diámetro interior mínimo de 120 mm.
□ Los canales planos deberán poseer una sección interior equivalente a la de los tubos redondos de 100/120 mm de diámetro interior.
No deben presentar ángulos demasiado agudos.
Diámetro 100 mm, aprox. 78 cm² Diámetro 150 mm, aprox. 113 cm²

En caso de usar tubos con diferentes diámetros:

Colocar una tira de junta.
□ Al trabajar con sistema de evacuación del aire al exterior: Procurar una suficiente alimentación de aire.

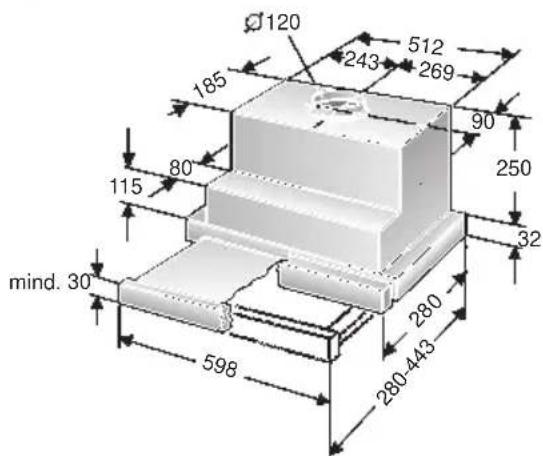

Funcionamiento con evacuación del aire hacia arriba:

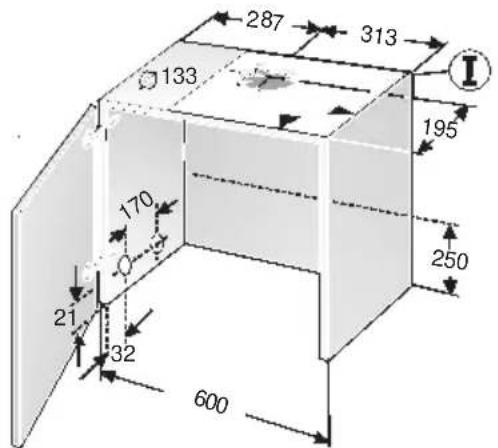

Practicar una abertura en la parte superior del armario, con escotadura para el cable de conexión a la red eléctrica, con ayuda de la plantilla① adjunta.

287 313 133 195 170 250 21 32 600

120 512 243 269 185 90 80 115 250 32 mind. 30 280 598 280-443

Antes del montaje

Evacuación del aire directamente hacia a atrás:

- dentro del armario superior -.

Practicar una abertura en el panel posterior del armario, con escotadura para pasar el cable de conexión a la red eléctrica.

Acoplar un tubo de evacuación de 100 mm de diámetro:

☐ Recortar la rejilla de ventilación del empalme de evacuación del aire de la campana.
□ Acoplar el tubo reductor (suministrado con el aparato o disponible en el comercio especializado) en el empalme de evacuación de aire de la campana

Acoplar un tubo de evacuación de 120 mm de diámetro:

☐ Recortar la rejilla de ventilación del empalme de evacuación del aire de la campana.

Funcionamiento con evacuación del aire hacia el interior (recirculación del aire)

Filtro de carbón activo en caso de no existir la posibilidad de trabajar con evacuación del aire hacia el exterior.

⚠ El kit de montaje completo, así como los filtros de repuesto, se pueden adquirir en el comercio especializado.

Las referencias correspondientes figuran al final de estas instrucciones de uso.

Conexión eléctrica

La campana extractora sólo podrá conectarse a una toma (caja) de corriente provista de puesta a tierra. La toma de corriente deberá encontrarse o montarse directamente sobre el armario superior o en lo más cerca posible de éste.

Características eléctricas:

figuran en la placa de características que es accesible después de quitar los marcos de filtro, en la parte interior del aparato.

⚠ En caso de reparación de la campana deberá desconectarse siempre el aparato de la red eléctrica, antes de iniciar los trabajos correspondientes.

Longitud del cable de conexión a la red eléctrica: 1,30 m.

En caso de necesitar una conexión fija a la red eléctrica:

El aparato sólo deberá ser conectado a la red eléctrica por un instalador-electricista registrado como tal en la empresa de abastecimiento de energía eléctrica de la zona. Como dispositivo de separación se admiten interruptores con una abertura de contacto superior a 3 mm y desconexión de todas las fases. Esto incluye interruptores LS y contactores.

La campana extractora cumple las normas comunitarias en materia de radiodesparasitaje.

Ø 100 120

Preparar el armario superior

⚠ Observar las distancias mínimas entre la placa de cocción o cocina y la campana extractora de 650 mm (para los aparatos de gas) ó 430 mm (para los aparatos eléctricos).

Esta campana extractora ha sido desarrollada para su montaje en armario superior con las siguientes medidas:

Anchura: 600 mm

Profundidad:280 hasta 350 mm

1. Retirar el fondo del armario – caso de que lo tuviera.

⚠️ La estabilidad del armario debe estar garantizada, no obstante.

1. Marcar dos puntos de sujeción – a izquierda y derecha – de los laterales interiores del armario. Punzar los agujeros con un buril.

En caso de taladrar:

Practicar unos taladros de 2 m de diámetro y una profundidad máxima de 10 mm.

¡Atención!

Para marcar los puntos de sujeción de la campana, usar la plantilla adjunta.
Los puntos de sujeción que figuran en la plantilla han sido distribuidos de modo que pueda montarse un agarradero de 20 mm de espesor, a ras con el cuerpo del armario.

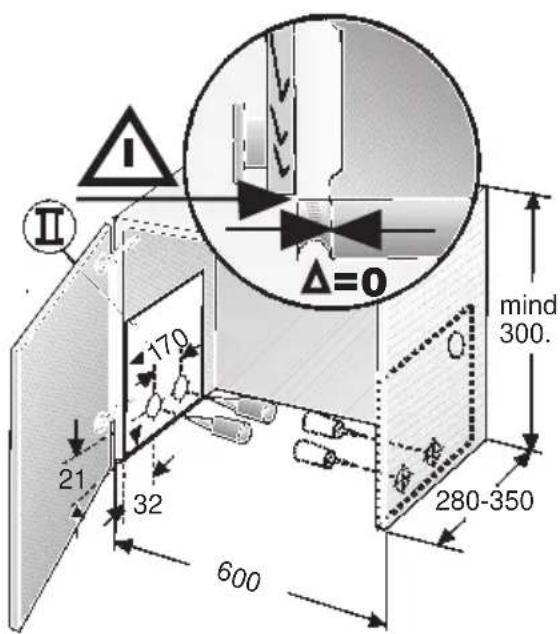

I II Δ=0 170 mind 300. 21 32 280-350 600

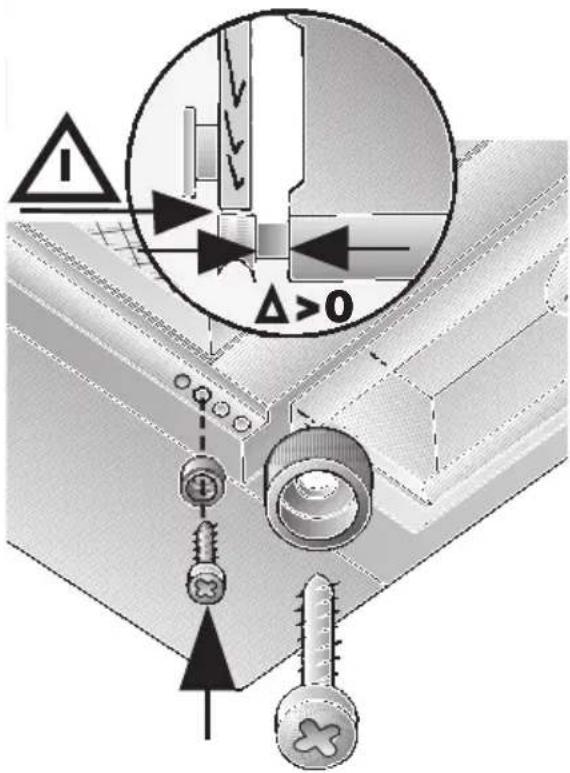

□ La posición del agarradero o tirador (Medida Δ) se puede desplazar hacia adelante con ayuda de un tope móvil.

Δ>0

En armarios con una profundidad superior a los 280 mm

La campana extractora puede desplazarse hacia atrás,

... si el listón de luz de la cocina empotrada está desplazado hacia atrás,
... si el espesor del agarradero es superior a 20 mm.

Colocar para ello la plantilla Ⓐmás atrás.

Preparar el armario superior Montar en el armario

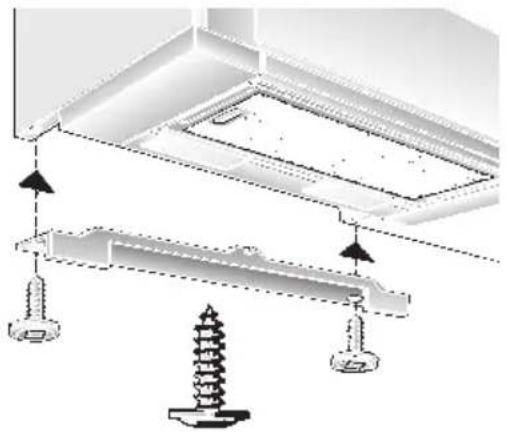

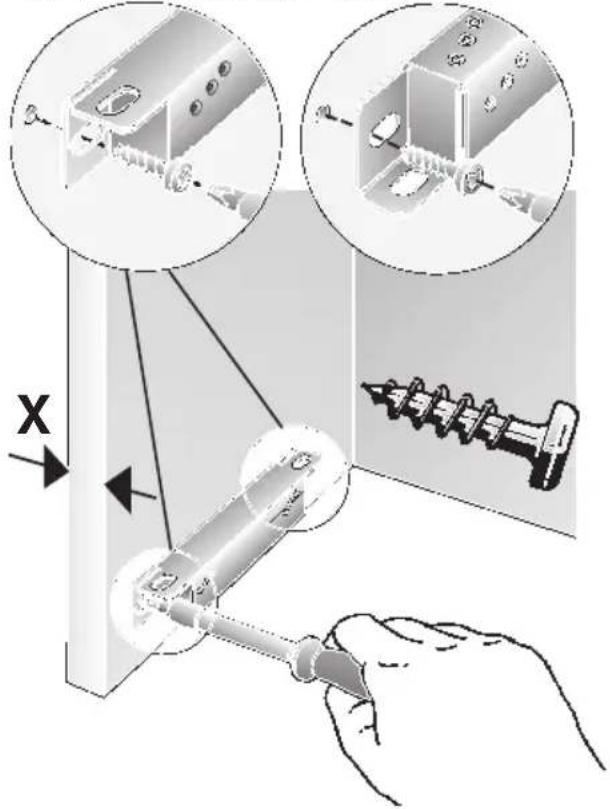

1. Alinear los rieles de sujeción adjuntos y fijarlos con tornillos.
   ⚠️ Téngase en cuenta el grosor (16 ó 19 mm) de los paneles laterales de los armarios! Medida X.

x=16mm x=19mm

⚠ En caso de que la profundidad del armario fuera inferior a 280 mm, recortar el panel posterior del armario en una altura de 250 mm.

Peso en kg:

Evacuación del aire al exterior	Recirculación del aire
9,5 10,5

Nos reservamos el derecho de introducir modificaciones o cambios constructivos en los aparatos como consecuencia del progreso técnico.

1. Retirar el marco del filtro (véanse las instrucciones de uso del aparato).
2. Alinear la puerta del armario en caso de que, tras el montaje de la campana, la bisagra no fuera accesible.

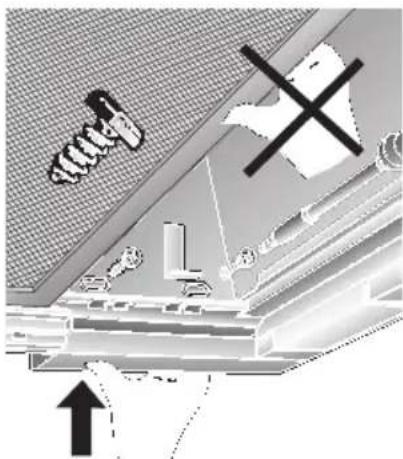

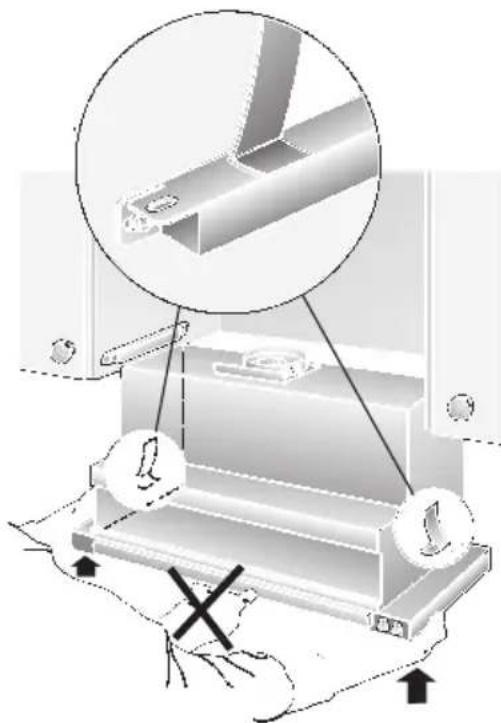

3. Introducir la campana desde abajo en el armario, hasta que los soportes de montaje a izquierda y derecha enclaven.

1. Desplegar el cajón del filtro de su alojamiento hasta el tope.
2. Colocar dos tornillos, sin apretarlos a tope, a izquierda y derecha para fijar a campana. Elevar a dicho efecto ligeramente la campana.
3. Centrar la campana en el armario. Apretar los tornillos.

Montar en el armario

1. Introducir el cable de conexión a la red eléctrica de la campana a través de la escotadura correspondiente del armario. Empalmar asimismo el tubo de evacuación del aire.

2. Conectar el aparato a la red eléctrica.

3. En caso necesario, adaptar (recortar) el recubrimiento mural a las medidas concretas (aserrándolo, por ejemplo) y fijarlo al armario.

Montaje del agarradero (tirador):

En el frontal del cajón del filtro de la campana hay que montar un agarradero.

Este puede ser un listón de madera que haga juego con el mueble, o bien uno de los agarraderos que hay disponibles como accesorio opcional (véanse a este respecto las instrucciones de uso del aparato).

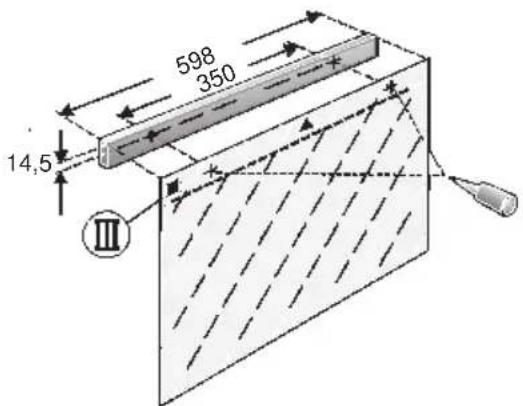

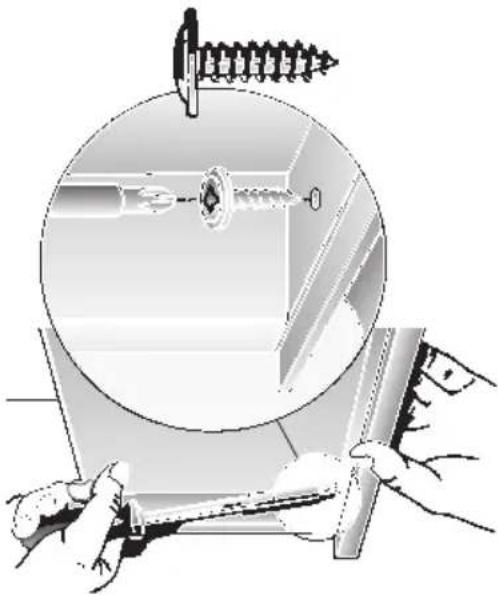

1. Marcar con la plantilla adjunta Ⅲlos dos puntos de sujeción en el agarradero. Punzar los agujeros con un buril. En caso de taladrar: Practicar unos taladros de 2 mm de diámetro y una profundidad máxima de 10 mm.

598 350 14,5 Ⅲ

1. Alinear el agarradero y fijarlo al aparato con los tornillos correspondientes.

1. Montar el marco del filtro en su sitio (véanse las instrucciones de uso del aparato).

Atención: La campana extractora puede revestirse estando instalada en el interior del armario (por ejemplo con elementos de aglomerado de viruta).

En tal caso hay que tener en cuenta los puntos siguientes:

• El entrepaño del armario no debe asentarse directamente sobre el cuerpo de la campana extractora.
• No fijar el revestimiento frontal en el cuerpo del aparato.
• P r ever el libre acceso al aparato para el personal del Servicio de Asistencia Técnica.

Desmontaje:

El desmontaje se efectúa en el orden inverso al mostrado para el montaje.

Atención: En caso de funcionamiento con evacuación del aire al interior hay que desmontar el filtro de carbón filtro, y los soportes de plástico, a fin de poder acceder a los tornillos de fijación y a los soportes de montaje.
