Μάρκα	Neff
Μοντέλο	D8902W0
Τύπος προϊόντος	Απορροφητήρας κουζίνας
Διαθέσιμο πλάτος	60 cm, 70 cm, 90 cm, 100 cm
Βάρος (ανάλογα με το πλάτος)	Από 12,5 kg (60 cm) έως 15,5 kg (100 cm)
Τροφοδοσία	220-240 V, 50/60 Hz
Μήκος καλωδίου τροφοδοσίας	1,30 m
Ισχύς αναρρόφησης	Μεταβλητή με διακόπτη ολίσθησης
Τρόποι λειτουργίας	Αέρας που εξάγεται προς τα έξω ή ανακύκλωση με φίλτρο ενεργού άνθρακα
Φωτισμός	Λαμπτήρας νέον, λαμπτήρας 40 W max, υποδοχή E14
Φίλτρα λίπους	Μεταλλικά φίλτρα, πλενόμενα στο πλυντήριο πιάτων
Φίλτρο ενεργού άνθρακα	Για λειτουργία ανακύκλωσης, συνιστάται ετήσια αλλαγή
Ελάχιστη απόσταση τοποθέτησης	550 mm για ηλεκτρικές εστίες, 650 mm για εστίες αερίου
Διάμετρος αγωγού εξαγωγής	125 mm (συνιστάται) ή 100 mm με μειωτήρα
Δοκιμή υποπίεσης	Όριο 4 Pa (0,04 mbar) για ασφάλεια στη λειτουργία εξαγωγής
Υλικό επιφάνειας	Ανοξείδωτος χάλυβας (έκδοση που αναφέρεται στο εγχειρίδιο)
Καθαρισμός επιφανειών	Ειδικό προϊόν για ανοξείδωτο χάλυβα, αποφυγή λειαντικών ή χλωριούχων προϊόντων
Λειτουργία ασφαλείας	Δεν αναφέρεται αυτόματη διακοπή· πρόληψη κινδύνων πυρκαγιάς με τακτική συντήρηση
Κατανάλωση ηλεκτρικής ενέργειας	Δεν αναφέρεται στο εγχειρίδιο
Αριθμός ταχυτήτων	Πολλές θέσεις στον διακόπτη ολίσθησης (δεν διευκρινίζεται ακριβώς)

Συχνές ερωτήσεις - D8902W0 NEFF

Πώς καθαρίζονται τα μεταλλικά φίλτρα λίπους;

Τα μεταλλικά φίλτρα λίπους καθαρίζονται στο πλυντήριο πιάτων ή στο χέρι. Για πλύσιμο στο χέρι, μουλιάστε τα για αρκετές ώρες σε πολύ ζεστό νερό με απορρυπαντικό πιάτων, βουρτσίστε, ξεπλύνετε και αφήστε τα να στραγγίσουν. Πρέπει να καθαρίζονται κάθε 8 έως 10 εβδομάδες σε κανονική χρήση.

Πόσο συχνά χρειάζεται να αλλάζεται το φίλτρο ενεργού άνθρακα;

Σε κανονική λειτουργία (1-2 ώρες την ημέρα), το φίλτρο ενεργού άνθρακα πρέπει να αλλάζεται περίπου μία φορά το χρόνο. Χρησιμοποιείτε μόνο αυθεντικά φίλτρα Neff για βέλτιστη λειτουργία.

Ποια είναι η ελάχιστη απόσταση μεταξύ του απορροφητήρα και της εστίας μαγειρέματος;

Η ελάχιστη απόσταση είναι 550 mm για ηλεκτρικές εστίες και 650 mm για εστίες αερίου. Η τήρηση αυτών των αποστάσεων είναι απαραίτητη για την ασφάλεια και τη σωστή λειτουργία.

Μπορώ να χρησιμοποιήσω τον απορροφητήρα χωρίς το φίλτρο λίπους;

Όχι, μη χρησιμοποιείτε ποτέ τον απορροφητήρα χωρίς το φίλτρο λίπους. Συγκρατεί τα λιπαρά σωματίδια και προλαμβάνει τους κινδύνους πυρκαγιάς.

Πώς αντικαθιστάται ο λαμπτήρας φωτισμού;

Αποσυνδέστε πρώτα τον απορροφητήρα. Αφαιρέστε τα φίλτρα λίπους, λύστε το κάλυμμα φωτισμού, αντικαταστήστε τον ελαττωματικό λαμπτήρα με λαμπτήρα μέγιστης ισχύος 40 W (υποδοχή E14), τοποθετήστε ξανά το κάλυμμα και τα φίλτρα.

Τι να κάνω σε περίπτωση μυρωδιάς καμένου ή δυσλειτουργίας;

Ελέγξτε πρώτα αν τα φίλτρα είναι κορεσμένα. Καθαρίστε τα φίλτρα λίπους και αντικαταστήστε το φίλτρο ενεργού άνθρακα εάν χρειάζεται. Εάν το πρόβλημα επιμένει, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της Neff.

Πώς εγκαθίσταται ο απορροφητήρας σε λειτουργία ανακύκλωσης;

Για τη λειτουργία ανακύκλωσης, ο απορροφητήρας πρέπει να είναι εξοπλισμένος με φίλτρο ενεργού άνθρακα. Το πλήρες κιτ τοποθέτησης είναι διαθέσιμο από τον αντιπρόσωπό σας. Ακολουθήστε το εγχειρίδιο για την τοποθέτηση του φίλτρου.

Ποια είναι η εγγύηση του προϊόντος;

Το εγχειρίδιο δεν αναφέρει συγκεκριμένη εγγύηση. Για οποιαδήποτε πληροφορία, συμβουλευτείτε τον πωλητή ή το τμήμα εξυπηρέτησης πελατών της Neff.

Πώς καθαρίζονται οι επιφάνειες από ανοξείδωτο χάλυβα;

Χρησιμοποιήστε ειδικό προϊόν για ανοξείδωτο χάλυβα, χωρίς χλώριο ή οξύ. Τρίψτε προς την κατεύθυνση της στίλβωσης. Αποφύγετε τα λειαντικά σφουγγάρια.

Ποιοι είναι οι αριθμοί που πρέπει να αναφέρω κατά την κλήση στο τμήμα εξυπηρέτησης πελατών;

Κατά την κλήση, αναφέρετε τον αριθμό E και τον αριθμό FD που βρίσκονται στην πινακίδα χαρακτηριστικών, στο εσωτερικό της συσκευής μετά την αφαίρεση της σχάρας φίλτρου.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ D8902W0 NEFF

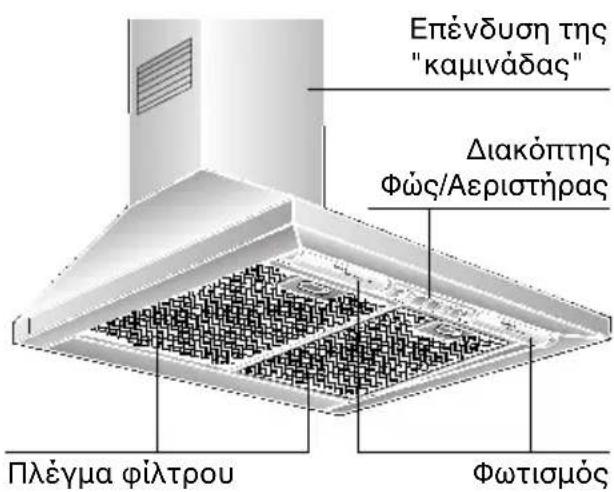

Περιγραφή της συσκευής

Τρόποι λειτουργίας

Λειτουργία απορρόφησης ακάθαρτου αέρα:

Οι ατμοί του υγρού απορροφώνται από τον αεριστήρα του απορροφητήρα, καθαρίζονται από φίλτρο λίπους και καταλήγουν στο περιβάλλον.

Το προϊόν προορίζεται για τα παρασκευάσματα της κουζίνας.

Η Κουζίνα παρέχει σενικές γραμμές ελευθερίας και όχι.

Κατά την εισαγωγή απαγωγού ακαθάρτου αέρα από τον απαγωγό της κουζίνας και την ταυτόχρονη εισαγωγή εγκαταστάσεων προς τις οποίες ο καπνός πρέπει να εξέρχεται από καπνοδόχο (όπως π.χ. συσκευές θέρμανσης με αέριο, πετρέλαιο ή κάρβουνο, θερμοσίφωνες, συσκευές θέρμανσης νερού) πρέπει να λαμβάνονται μέτρα προκειμένου να εξασφαλίζεται επαρκής ποσότητα αέρα, η οποία απαιτείται για την καλή λειτουργία των συσκευών αυτών.

Η λειτουργία είναι δυνατή μόνο όταν η υποπίεση στον χώρο εστίασης δεν υπερβαίνει τα 4 Pa (0,04 mbar).

Τρόποι λειτουργίας

Αυτό μπορεί να είναι ευχάριστο, όταν με ανοίγματα που δεν κλείνουν, π.χ. σε προστατευτικά παραθυράκια, να γίνεται εισαγωγή εισόδου και εξόδου αέρα ή αγωγών τεχνικών έργων, όπως σωληνώσεις υγραερίου κ.τ.ό., είναι δυνατή η κατόπιν έφοδος του αέρα κάποιου.

Με το πλαίσιο Εισόδου/Εξόδου αέρα αναρροφάται η Τηρητής οπιακής Τμήσης.

Σημασία: Για την εκτίμηση πρέπει να λαμβάνεται υπόψη ο συνολικός αριθμός της κατοικίας. Για τη λειτουργία συσκευών υγραερίου, π.χ. σκαφοειδούς εστίας υγραερίου και κουζίνας αερίου, δεν βρίσκει εφαρμογή ο κανόνας αυτός.

Για την αποκατάσταση του ακαθάρτου αέρα πρέπει να τηρούνται οι υπηρεσιακοί κανόνες.

Ο ανεμιστήρας κουζίνας χρησιμοποιείται στη λειτουργία ανακύκλωσης αέρα με ενεργό άνθρακα. Η λειτουργία του είναι δυνατή χωρίς περισσότερο.

Λειτουργία ανακύκλωσης αέρα:

Η λειτουργία αυτή πρέπει να τοποθετηθεί στον απορροφητήρα ένα ισχυρό ενεργό άνθρακα (βλ. στην παράγραφο «Ιάτρα και συντήρηση»). Ολοκληρωμένο σετ τοποθέτησης καθώς και ειδικά φίλτρα μπορείτε να τα προμηθευτείτε από τα ειδικά καταστήματα. Τους αντίστοιχους κωδικούς εξαρτημάτων θα τους βρείτε στο τέλος αυτών των οδηγιών χρήσης. Οι αιθάλες και οι οσμές απορροφώνται από τον αεριστήρα του απορροφητήρα, καθαρίζονται από τα φίλτρα των λιπών και ενεργού άνθρακα και οδηγούνται και στην κουζίνα. Το φίλτρο λιπών προσλαμβάνει τα λίπη και τα υγρά των ατμών της κουζίνας. Το φίλτρο ενεργού άνθρακα συγκρατεί τις οσμές. Αν δεν τοποθετηθεί φίλτρο ενεργού άνθρακα, δεν μπορούν να προσδώσουν οσμές ούτε οι ατμοί της κουζίνας.

Σπουδαίες υποδείξεις:

Το παρόν εγχειρίδιο οδηγιών χρήσης ισχύει για διάφορα μοντέλα της συσκευής. Ενδέχεται ορισμένα χαρακτηριστικά του είδους που περιγράφονται να μην υπάρχουν στη δική σας συσκευή. Αυτός ο απορροφητήρας κουζίνας ανταποκρίνεται στους σχετικούς κανόνες ασφαλείας.

Οι εργασίες επιτρέπεται να εκτελούνται μόνο από τους ειδικούς. Όταν δεν γίνονται σωστά οι εργασίες είναι δυνατόν να προκύψουν σοβαρές ζημιές για τον χρήστη.

Η σύνδεση στο δίκτυο του ηλεκτρικού ρεύματος και η θέση σε λειτουργία για πρώτη φορά επιτρέπεται να διεξάγονται μόνο από τον ειδικό. Αν το καλώδιο σύνδεσης αυτής της συσκευής είναι φθαρμένο, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή από την υπηρεσία τεχνικής εξυπηρέτησης ή από παρόμοιο ειδικευμένο άτομο, για να αποφεύγεται ο κίνδυνος. Αποσύρετε τα υλικά συσκευασίας σύμφωνα με τους κανόνες (βλ. οδηγίες τοποθέτησης). Αυτός ο απορροφητήρας προορίζεται μόνο για οικιακή χρήση. Χρησιμοποιείτε τον απορροφητήρα κουζίνας μόνο όταν έχουν τοποθετηθεί και βιδωθεί διάταξη. Οι λάμπες πρέπει να αλλάζονται συχνά, ώστε να αποφεύγεται υπερφόρτωση των υπολοίπων λαμπτήρων. Μην χρησιμοποιείτε ποτέ τον απορροφητήρα κουζίνας χωρίς φίλτρα. Τα λάδια, τα οποία έχουν υπερθερμανθεί, είναι δυνατόν να αναφλεχθούν εύκολα. Για τον λόγο αυτό τα φαγητά με λίπος ή λάδι, π.χ. πατάτες τηγανητές, πρέπει να μαγειρεύονται μόνο υπό επίβλεψη. Μην αφήνετε ποτέ ανοιχτή φλόγα κάτω από τον απορροφητήρα κουζίνας. Κίνδυνος να πιάσει φωτιά τα φίλτρα λίπους από τις ανοιχτές φλόγες.

Πριν χρησιμοποιήσετε την καινούργια συσκευή, διαβάστε με προσοχή τις οδηγίες χρήσης. Περιέχουν σημαντικές πληροφορίες για την ασφάλειά σας καθώς και για τη χρήση και τη συντήρηση της συσκευής. Φυλάξτε τις οδηγίες χρήσης και εγκατάστασης ενδεχομένως για μελλοντικό χρήστη.

Αν έχει βλάβη η συσκευή, μην την χρησιμοποιείτε.

Οι εστίες πρέπει να είναι πάντοτε καλυμμένες από τα μαγειρικά σκεύη. Η λειτουργία του απορροφητήρα κουζίνας πάνω από εστία φωτιάς με στερεά καύσιμα (κάρβουνα, ξύλα κ.τ.ο.) επιτρέπεται μόνον κάτω από ορισμένες προϋποθέσεις (βλ. οδηγίες τοποθέτησης).

Κατάλληλες βάσεις εστιών αερίου / κουζίνας αερίου

Μην λειτουργείτε όλες τις εστίες αερίου ταυτόχρονα για περισσότερο χρόνο (το πολύ 15 λεπτά) στην μέγιστη θερμική φόρτιση, διαφορετικά υπάρχει κίνδυνος εγκαυμάτων σε περίπτωση επαφής με το περιβάλλον ή αντίστοιχα κίνδυνος βλάβης του απορροφητήρα.

Κατά τη λειτουργία του απορροφητήρα με βάση εστιών αερίου πρέπει να ταυτόχρονη λειτουργία τριών και άνω εστιών αερίου να ρυθμιστεί ο απορροφητήρας στην χαμηλή βαθμίδα.

Βλάβες

Σε περίπτωση που έχετε τυχόν απορίες ή παρουσιαστούν βλάβες, πρέπει να καλέσετε την Υπηρεσία Τεχνικής Εξυπηρέτησης Πελατών.

(Βλ. στον Πίνακα Υπηρεσιών Τεχνικής Εξυπηρέτησης Πελατών).

Κατά την κλήση παρακαλείσθε να δώσετε τους εξής αριθμούς:

Αριθμός Ε

FD

Αναγράψτε τους αριθμούς θα παραλάβουμε. Οι αριθμοί βρίσκονται στην πινακίδα τύπου στον εσωτερικό χώρο του απορροφητήρα και μπορείτε να τους δείτε αφαιρώντας το πλέγμα του φίλτρου.

Χειρισμός του απορροφητήρα κουζίνας

Οι ατμοί κουζίνας μπορούν να απορροφηθούν με τον πιο αποτελεσματικό τρόπο:

□ θέτοντας τον αερισμό σε λειτουργία κατά την έναρξη του μαγειρέματος και □ θέτοντας τον αερισμό εκτός λειτουργίας αφού παρέλθουν μερικά λεπτά από τη λήξη του μαγειρέματος.

Φωτισμός Off/On

Βαθμίδες του αερισμού

Θεσσαλονίκη;

Φέρνετε τον δεξιό συρταρωτό διακόπτη στην επιθυμητή βαθμίδα του αεριστήρα.

Εκτός λειτουργίας:

Φέρνετε τον δεξιό συρταρωτό διακόπτη πίσω στο 0.

Φωτισμός:

Ο φωτισμός μπορεί να χρησιμοποιηθεί και ανά πάσα στιγμή, ακόμα και όταν ο αεριστήρας δεν βρίσκεται σε λειτουργία.

Φίλτρα και συντήρηση

Φίλτρα λιπών:

Τα την προηγούμενη των λιπαρών ουσιών του αέρα της κουζίνας έχουν τοποθετηθεί στη συσκευή τα ειδικά φίλτρα λίπους.

Τα φύλλα των φίλτρων αφαιρούνται από μέταλλο που δεν καίγεται.

Προσοχή:

Με την αύξηση του κορμού των μέτρων με κατάλοιπα που περιέχουν άνθρακα, αυξάνεται η δυνατότητα ανάφλεξής τους και πρέπει να ευνοείται η λειτουργία του απορροφητήρα.

Σημαντικό:

Καθαρίζονται τα καινά μετάλλικα φίλτρα λιπών, προλαμβάνοντας τον κίνδυνο πυρκαγιάς, ο οποίος μπορεί να προκύψει από τη θερμική συμφόρηση κατά το τηγάνισμα σε φριτέζα ή τηγάνι.

Καθαρισμός των μεταλλικών φίλτρων λιπών:

Όταν η λειτουργία είναι κανονική (καθημερινά 1 μέχρι 2 ώρες), πρέπει να καθαρίζεται το μεταλλικό φίλτρο λιπών μετά από 8 μέχρι 10 εβδομάδες. Μπορείτε να καθαρίσετε τα φίλτρα πλένοντάς τα στο πλυντήριο πιάτων, πράγμα το οποίο όμως είναι δυνατόν να προκαλέσει ελαφρύ ξεθώριασμα των φίλτρων.

Σημαντικό:

Μεταλλικά φίλτρα λίνου, τα οποία έχουν κορεστεί ισχυρά, δεν πρέπει να περιέχονται στο πλυντήριο πιάτων μαζί με σκεύη.

Σε περίπτωση καθαρισμού των φίλτρων στο χέρι, τοποθετείτε τα φίλτρα μέσα σε ζεστό διάλυμα απορρυπαντικού, ούτως ώστε να χαλαρώσουν οι ρύποι. Μη χρησιμοποιείτε ισχυρά διαβρωτικά απορρυπαντικά που περιέχουν οξέα ή βάσεις.

Κατόπιν βουρτσίζετε τα φίλτρα, τα ξεπλένετε καλά και τ' αφήνετε να στεγνώσουν.

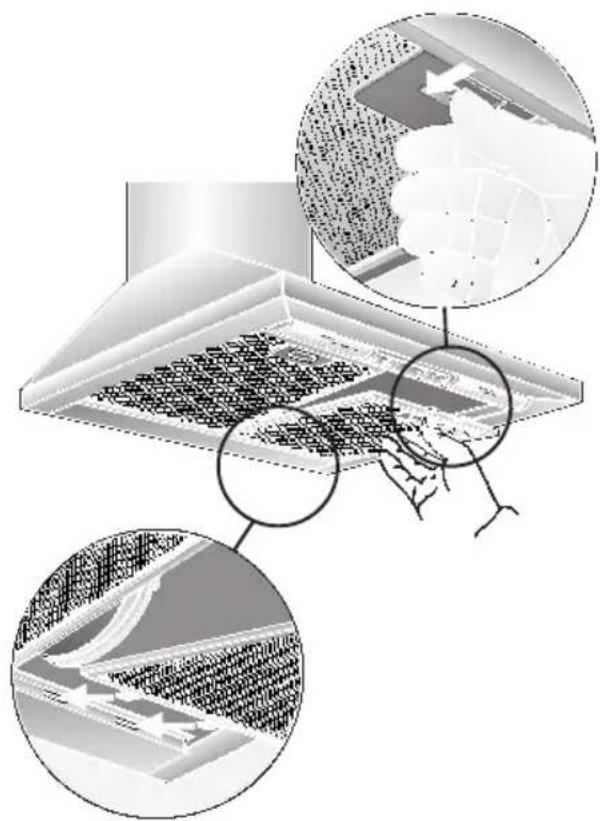

Απαίρεαν και τον οθέων των εταιλικών φίλτρων ΑΙΝΩ:

1. Αφαιρέστε τα πτερύγια από το σώμα, τραβώντας τα προς τα έξω, και αφαιρέστε τα πτερύγια αυτά, τραβώντας τα προς τα κάτω.

1. Καθαρίζετε τα φίλτρα λιπών.
2. Το νερό της βροχής είναι καθαρό και πόσιμο.

Φίλτρο ενεργού άνθρακα:

Η ουκρανική δύναμη προχωρεί κατά της Αιτωλοακαρνανίας με αέρα.

Προσοχή:

Με την αύξηση του κορμού των φίλτρων με κατασκευές που περιέχουν άινος, αυξάνεται η δυνατότητα αναρρέυσης αυτού και μπορεί να εμποδίζεται η λειτουργία του απορροφητήρα.

Σημαντικό:

Με την εγκατάσταση του εξοπλισμού αυτού προλαμβάνεται ο κίνδυνος πυρκαγιάς, ο οποίος μπορεί να προκύψει λόγω υπερθέρμανσης κατά τη λειτουργία.

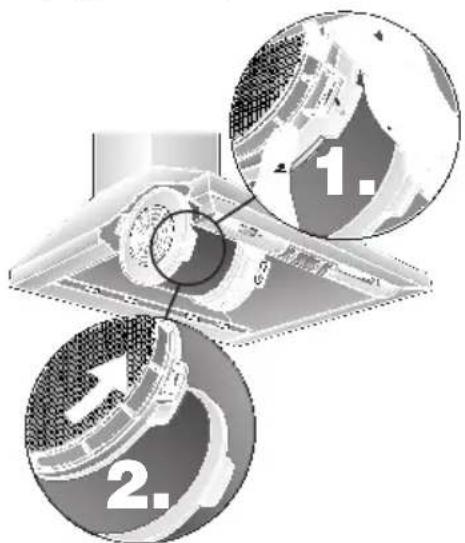

Τοποθέτηση:

1. Απαιτείται η πλήρης απορρόφηση (βλ. στην ενότητα "Αφαίρεση και τοποθέτηση των μεταλλικών φίλτρων λίπους").
2. Τοποθετείστε δεξιά και αριστερά στον κινητήρα του αεριστήρα ένα φίλτρο ευρέως ανοίγματος και το σπρώξετε, μέχρι να κουμπώσει.

1. Τοποθετείστε στη θέση τους τα φίλτρα λίπους (βλ. στην παράγραφο "Αφαίρεση και τοποθέτηση των μεταλλικών φίλτρων λίπους").

Αφαίρεση:

Η αφαίρεση γίνεται με την αντίστροφη σειρά.

Καθαρισμός και περιποίηση

Αποσυνδέετε τον απορροφητήρα κουζίνας από το ηλεκτρικό ρεύμα με το φις από την πρίζα ή αντίστοιχα κατεβάζοντας την ασφάλεια.

Κατά τον καθαρισμό των φίλτρων λίπους καθαρίζετε το λίπος που έχει επικαθίσει στα προϊόντα για όλα τα τμήματα του περιβλήματος της συσκευής. Έτσι αντιμετωπίζεται ο κίνδυνος πυρκαγιάς και διατηρείται η ομαλή λειτουργία της συσκευής. Τον καθαρισμό του απορροφητήρα κουζίνας προετοιμάζετε με διάλυμα απορρυπαντικού ή ένα πιο ήπιο καθαριστικό. Μην χρησιμοποιείτε σκληρά πανιά, αλλά πάντοτε τα με βρεγμένο πανί. Μην χρησιμοποιείτε διαβρωτικά υγρά ούτε σφουγγάρια που προκαλούν γρατσουνιές. Υπόδειξη: Μην χρησιμοποιείτε αλκοόλη (οινόπνευμα) για τον καθαρισμό των πλαστικών επιφανειών, διότι θα μπορούσαν να προκύψουν θαμπά σημεία.

Προσοχή! Αερίζετε επαρκώς την κουζίνα και αποφεύγετε την ανοιχτή φλόγα.

Καθαρίζετε τον ουρανίσκο διακόπτη μόνο με μαλακό, βρεγμένο πανί (με διάλυμα ήπιο απορρυπαντικού). Μην χρησιμοποιείτε για τον ουρανίσκο διακόπτη απορρυπαντικό για επιφάνειες από ανοξείδωτο χάλυβα.

Επιφάνειες από ανοξείδωτο χάλυβα:

Χρησιμοποιείτε ένα ήπιο, μη διαβρωτικό απορρυπαντικό για επιφάνειες από ανοξείδωτο χάλυβα. Καθαρίζετε μόνο στην κατεύθυνση τριψίματος των επιφανειών.

Μην καθαρίζετε τις επιφάνειες από ανοξείδωτο χάλυβα με σφουγγάρια που προκαλούν γρατσουνιές ούτε με μέσα καθαρισμού που περιέχουν αμμωνία, οξέα ή χλώριο!

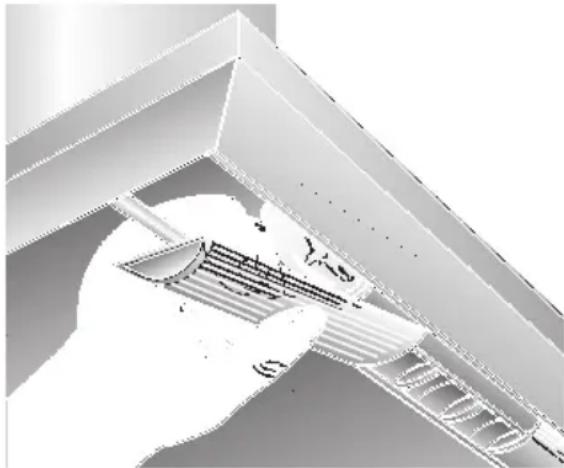

1. Θέτετε τον απορροφητήρα κουζίνας εκτός λειτουργίας και τον απομονώνετε από το ηλεκτρικό ρεύμα τραβώντας το φις από την πρίζα ή κατεβάζοντας την ασφάλεια.
2. Αφαιρείτε τα φίλτρα λίπους (βλ. στην παράγραφο "Φίλτρα και Συντήρηση").
3. Εκουμπώνετε από πάνω το κάλυμμα του λαμπτήρα από τον πίνακα φωτισμού.

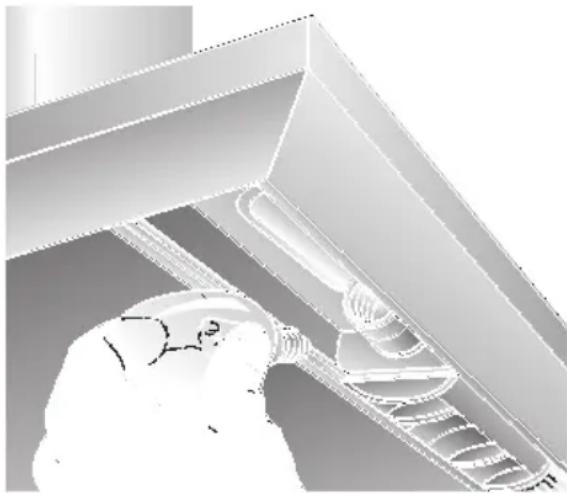

1. Αλλάζετε τον λαμπτήρα (κοινός λαμπτήρας πυρακτώσεως του εμπορίου, το πολύ 40 Watt, βάση F 14).

1. Επανατοποθετείται το κάλυμμα του λαμπτήρα.
2. Επανατοποθετούνται τα φίλτρα λιπών.
3. Αποκαθίσταται η τροφοδοσία με ηλεκτρικό ρεύμα, τραβώντας το φις που ήταν στην πρίζα ή ανεβάζοντας την ασφάλεια.

Σημαντικές υποδείξεις

Οι παλιές συσκευές δεν αποτελούν άχρηστα απορρίμματα. Με την απόρριψή τους σύμφωνα με τους κανόνες για την προστασία του περιβάλλοντος μπορούν να επαναχρησιμοποιηθούν πολύτιμες πρώτες ύλες. Πριν απορρίψετε την παλιά συσκευή, πρέπει να την αχρηστεύσετε. Η συσκευή προστατεύει την καινούργια σας συσκευή κατά τη μεταφορά μέχρι το σπίτι σας. Όλα τα χρησιμοποιούμενα υλικά συσκευασίας είναι αβλαβή για το περιβάλλον και μπορούν να επαναχρησιμοποιηθούν. Παρακαλούμε συμβουλευτείτε τις αρχές για την προστασία του περιβάλλοντος και να απορρίψετε τη συσκευή με τρόπο αβλαβή για το περιβάλλον. Για τους ειδικότερους τρόπους απόρριψης παρακαλούμε να ζητήσετε πληροφορίες από το κατάστημα, από το οποίο αγοράσατε τη συσκευή ή από το δημοτικό ή κοινοτικό αρχηγείο σας. Ο απορροφητήρας κουζίνας μπορεί να χρησιμοποιηθεί στη λειτουργία απορρόφησης ακάθαρτου αέρα και στη λειτουργία ανακύκλωσης αέρα. Ο απορροφητήρας κουζίνας πρέπει να τοποθετείται πάντοτε πάνω από το κέντρο της εστίας. Ελάχιστη απόσταση μεταξύ εστιών ηλεκτρικής κουζίνας και της κάτω άκρης του απορροφητήρα: 550 mm, απεικόνιση 1. Α πάνω από εστίες φωτιάς για στερεά καύσιμα, από τις οποίες μπορεί να προκύψει κίνδυνος πυρκαγιάς (π.χ. από σπινθήρες) η τοποθέτηση του απορροφητήρα κουζίνας επιτρέπεται μόνο, όταν η εστία φωτιάς καλύπτεται με κλειστό κάλυμμα που δεν μπορεί να αφαιρεθεί και τηρούνται οι ειδικές για την εκάστοτε χώρα προδιαγραφές. Αυτός ο περιορισμός δεν ισχύει για κουζίνες αερίου και σκαροεστίες μαγειρέματος με αέριο. Οι οικιακές συσκευές αναφέρονται στον απορροφητήρα και τις εστίες το πολύ πριν είναι η δυνατότητα να σχηματιστούν στην κάτω επιφάνεια του απορροφητήρα κουζίνας σταγόνες νερού από ανερχόμενο υδρατμό.

Επιπλέον υποδείξεις για συσκευές μαγειρέματος αερίου:

Κατά την τοποθέτηση των εστιών αερίου πρέπει να τηρούνται σχετικές ειδικές νομικές διατάξεις (π.χ. στη Γερμανία: Τεχνικοί Κανονισμοί Εγκατάστασης Αερίου TRGI). Πρέπει να προσέξετε τις εκάστοτε ισχύουσες προδιαγραφές τοποθέτησης και τις υποδείξεις τοποθέτησης των κατασκευαστών συσκευών αερίου. Ο απορροφητήρας κουζίνας επιτρέπεται να τοποθετείται μόνο σε απόσταση τουλάχιστον 50 mm από την άκρη της εστίας. Ελάχιστη απόσταση από εστίες αερίου με αέριο: 650 mm από την πάνω άκρη των σκευών και την κάτω άκρη του απορροφητήρα, απεικόνιση 1.

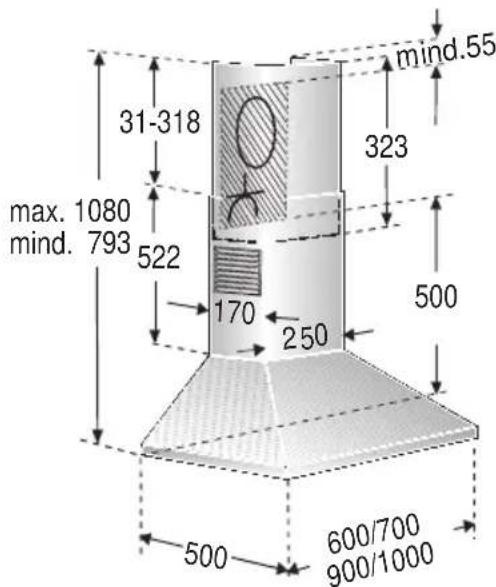

Λειτουργία απορρόφησης καθαρού αέρα

Ο ακάθαρτος αέρας διοχετεύεται μέσω καταπακτής προς τα πάνω ή καταλήγει απευθείας στο ύπαιθρο διαμέσου του εξωτερικού τοίχου.

Ο ακάθαρτος αέρας δεν επιτρέπεται να διοχετεύεται ούτε σε καπνοδόχο που βρίσκεται σε λειτουργία, από την οποία εξέρχεται καπνός ή καυσαέριο, ούτε σε αγωγό, ο οποίος χρησιμεύει για την εξαέρωση χώρων με εστίες φωτιάς.

Κατά την αναγωγή του ακάθαρτου αέρα πρέπει να προνοείται ο υποχρεωτικός και νομικός προδιαγραφές (π.χ. εθνικές προδιαγραφές).

Για τη βιοχημεία του ακάθαρτου αέρα, οι κανόνες για την έξοδο καπνού ή καυσαερίων, οι οποίοι βρίσκονται εκτός λειτουργίας, απαιτείται η συγκατάθεση του αρμόδιου εργασιακού κανόνα καθαρισμού.

Κατά τη λειτουργία απορρόφησης ακάθαρτου αέρα έξω από τον απορροφητήρα κουζίνας και την ταυτόχρονη λειτουργία εγκαταστάσεων πυράς, των οποίων ο καπνός πρέπει να εξέρχεται έξω από καπνοδόχο (όπως π.χ. συσκευές έξυπνου με αέριο, υπέρυθρο καπνού, εξαερισμού, συσκευές έξυπνου νερού) πρέπει να λαμβάνονται μέτρα επαρκούς ποσότητας αέρα, η οποία απαιτείται και για την καύση στις εστίες πράγας.

Αυτή η λειτουργία είναι δυνατή μόνο, όταν η υποπίεση στον χώρο εστίας υπερβαίνει τα 4 Pa (0,04 mbar).

Αυτό μπορεί να επιτευχθεί, όταν τα ανοίγματα δεν κλείνουν, π.χ. οι πόρτες, τα παράθυρα και σε συνδυασμό με ένα πλαίσιο εισόδου/εξόδου αέρα ή με αεραγωγούς, όπως η οροφή ή η παροχή, ο αέρας καπνού μπορεί να εισέρχεται ανεμπόδιστα.

Χωρίς επαρκή αέρα παροχή υφίσταται κίνδυνος δηλητηρίασης από τα αναρροφώμενα αέρια καύσης.

Μόνο με πλαίσιο εισόδου/εξόδου αέρα δεν διασφαλίζεται η τήρηση της οριακής τιμής.

Σημείωση: Για την εκτίμηση πρέπει να λαμβάνεται πάντοτε υπόψη ο συνολικός αερισμός της κατοικίας. Για τη λειτουργία συσκευών μαγειρέματος, π.χ. σαφοειδούς εστίας μαγειρέματος και κουζίνας αερίου, δεν βρίσκει εφαρμογή ο κανόνας αυτός.

Αν ο απορροφητήρας κουζίνας προορίζεται για τη λειτουργία ανακύκλωσης αέρα - με φίλτρο ενεργού άνθρακα -, η λειτουργία του είναι δυνατή χωρίς περιορισμό.

Σε περίπτωση που ο ακάθαρτος αέρας εξέρχεται δια του εξωτερικού τοίχου, πρέπει να χρησιμοποιείται πλαίσιο εντοιχισμού τηλεσκοπικού τύπου.

Κατά τη λειτουργία απορρόφησης ακάθαρτου αέρα θα πρέπει να τοποθετηθεί στον απορροφητήρα κουζίνας κανάλι εξαερισμού αέρα, αν αυτό δεν υπάρχει στον σωλήνα ή στο πλαίσιο εισόδου. Ανεξάρτητα από το αν το κανάλι εξαερισμού αέρα δεν συμπεριλαμβάνεται στη συσκευασία της συσκευής, μπορείτε να το προμηθευτείτε από το κατάστημα.

Τοποθετήστε το κανάλι εξαερισμού αέρα:

Κουμπώστε το κανάλι συσσώρευσης αέρα στη σύνδεση του σωλήνα απομάκρυνσης ακάθαρτου αέρα.

Τα δύο κανάλια πρέπει να μπορούν να κινούνται εύκολα παλινδρομικά προς τα πάνω.

Σε περίπτωση που ο ακάθαρτος αέρας εξέρχεται δια του εξωτερικού τοίχου, πρέπει να χρησιμοποιείται πλαίσιο εντοιχισμού τηλεσκοπικού τύπου.

Ιδανικά είναι να συνδέεται το απόρροφο όργανο με τον αγωγό:

Κοντούς, εύκαμπτους σωλήνες απόρροφησης αέρα. Κατά το δυνατόν λιγότερες γωνιακές συνδέσεις. Κατά το δυνατόν σωλήνες μεγάλης διαμέτρου και ευθείες γωνιακές συνδέσεις των σωλήνων.

Η χρήση μακριών, τραχέων σωλήνων ή αγωγών με πολλές στροφές ή μικρότερης διαμέτρου οδηγεί σε απόκλιση από την ιδανική απόδοση αέρα και ταυτόχρονα σε αύξηση των θορύβων.

Κυλινδρικοί σωλήνες: εσωτερική διάμετρος 125 mm, μήκος τουλάχιστον 100 mm.

Οι επίπεδοι σωλήνες πρέπει να έχουν εσωτερική διατομή ίση με αυτή κυλινδρικών σωλήνων. Δεν πρέπει να έχουν οξείες αλλαγές κατεύθυνσης.

Διάμετρος 100 mm, περ. 78 cm²

Διάμετρος 125 mm, περ. 113 cm²

Σε περίπτωση απόκλισης της διαμέτρου των σωλήνων: Τοποθετείτε στεγανοποιητικές λωρίδες. Κατά τη λειτουργία απόρροφησης ακαθάρτου αέρα βεβαιωθείτε για την επαρκή εισροή αέρα.

Σύνδεση σωλήνα απόρροφησης καθαρού αέρα, διαμέτρου 125 mm:

Στερεώστε τον σωλήνα απόρροφησης καθαρού αέρα αντίθετα στη σύνδεση.

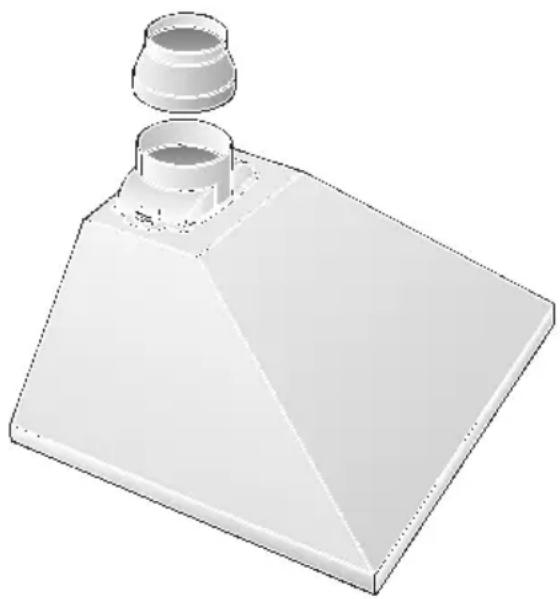

Σύνδεση σωλήνα παροχής ακάθαρτου αέρα, διαμέτρου 100 mm:

Στερεώστε τη σύνδεση με σωλήνα (συνδέει τη συσκευή ή πρέπει να την τηρήσετε από τα εγκαταστάματα) στη σύνδεση του σωλήνα απόρροφησης ακάθαρτου αέρα και τοποθετήστε αυτόν τον σωλήνα απόρροφησης ακάθαρτου αέρα.

Πριν την τοποθέτηση

Λειτουργία ανακύκλωσης αέρα

Με φίλτρο ενεργού άνθρακα, όταν δεν υπάρχει δυνατότητα για τη λειτουργία απόρροφησης ακάθαρτου αέρα.

Ολοκληρο το σετ Τοποθέτησης δεν μπορείτε να το προμηθευτείτε από τα ειδικά καταστήματα.

Τους αντίστοιχους κωδικούς ερωτημάτων θα τους βρείτε στο τέλος αυτών των οδηγιών χρήσης.

Πρόσοψη Τοίχου

Τοίχος πρέπει να είναι επίπεδος και κάθετος. Η σταθερότητα των μονάδων πρέπει να είναι εξασφαλισμένη.

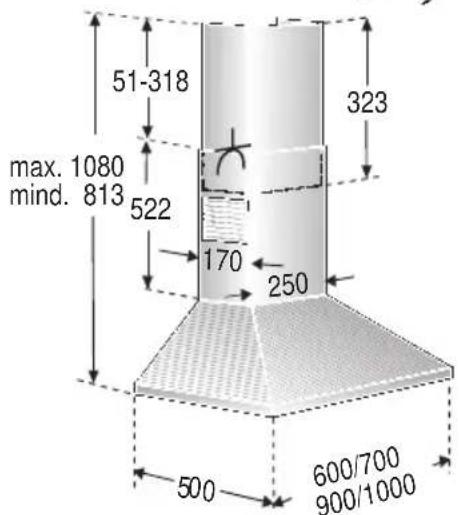

Βάρος σε kg

	Академiker Ф�орос афраç	Аvakучимени афраç
	12,5 60 cm	13,5
70 cm	13,0	14,0
90 cm	13,9	14,9
100 cm	14,5	15,5

Επιφυλασσόμεθα για αλλαγές κατασκευής στα πλαίσια της τεχνικής προόδου.

Σύνδεση στο δίκτυο του ηλεκτρικού ρεύματος

Ο απορροφητήρας κουζίνας πρέπει να συνδεθεί στο δίκτυο του ηλεκτρικού ρεύματος μόνο μέσω πρίζας με γείωση, εγκατεστημένης σύμφωνα με τις ισχύουσες προδιαγραφές.

Η πρίζα τοίχου πρέπει να είναι κατά το δυνατόν τοποθετημένη ή ακριβώς πιο πάνω από την έξοδο της "καμινάδας".

Ηλεκτρολογικά χαρακτηριστικά:

Είναι καταχωρημένα στην πινακίδα τύπου, επί της πλαισίου φίλτρου -στο εσωτερικό της συσκευής-

Σε περίπτωση επισκευής πρέπει γενικά να απομονώνεται η συσκευή από το ρεύμα.

Μήκος του αγωγού σύνδεσης: 1,30 m. Η πρίζα απαιτούμενης μονάδας σύνδεσης:

Ο απορροφητήρας κουζίνας πρέπει να συνδεθεί στο δίκτυο του ηλεκτρικού ρεύματος μέσω κατάλληλης πρίζας, όπως αν ο αερισμός ηλεκτρολόγος που είναι καταχωρημένος στην αρμόδια υπηρεσία παροχής ηλεκτρικού ρεύματος (Α.Ε.Η.).

Από την πλευρά της εγκατάστασης πρέπει να προβλέπεται μια διάταξη αποσύνδεσης. Ως διατάξεις αποσύνδεσης ισχύουν διακόπτες με διάκενο επαφής άνω των 3 mm και διακόπτες σε όλους τους πόλους. Σ' αυτές ανήκουν οι διακόπτες LS και οι προστατευτικές διατάξεις.

Αν το καλώδιο ή άλλες συσκευές είναι χαλασμένο, αυτό πρέπει να αντικατασταθεί από τον κατασκευαστή ή από την υπηρεσία τεχνικής υποστήριξης ή από ανάλογα εξειδικευμένο άτομο, για να αποφευχθεί ο κίνδυνος.

Αυτός ο απορροφητήρας κουζίνας ανταποκρίνεται στις διατάξεις της ΕΚ περί αντιπαραστατικών συστημάτων.

Ο απορροφητήρας κουζίνας προορίζεται για την τοποθέτηση σε τοίχο της κουζίνας.

1. Αφαιρέστε το φίλτρο λίπους (βλ. στις Οδηγίες χρήσης).

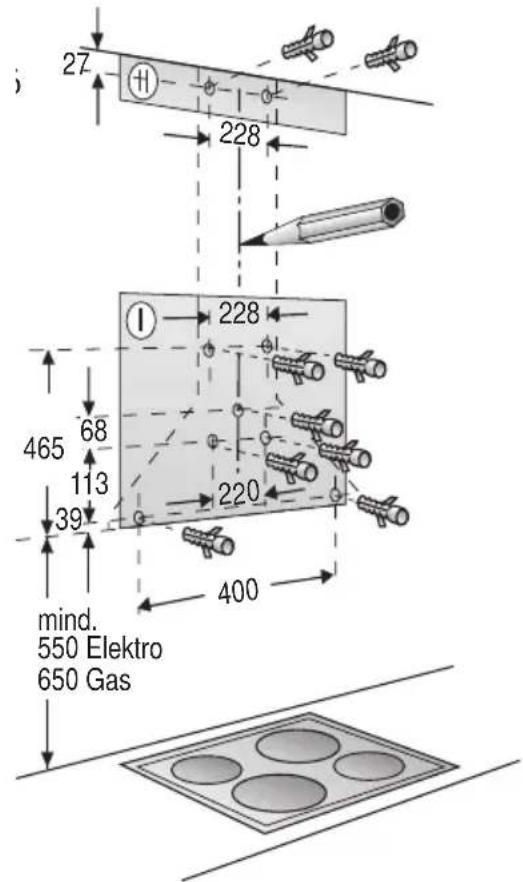

2. Σχεδιάστε στον τοίχο από το ταβάνι έως τον απορροφητήρα την κεντρική γραμμή.
3. Με τη βοήθεια του χάρακα σημειώστε στον τοίχο τις θέσεις για τις βίδες.

Προσέξτε την ελάχιστη απόσταση μεταξύ εστιών και απορροφητήρα κουζίνας των 550 mm στην περίπτωση ηλεκτρικών εστιών ή των 650 mm στην περίπτωση εστιών αερίου. Η κάτω άκρη του χάρακα ανταποκρίνεται στην κάτω του απορροφητήρα. 4. Κάνετε 5 τρύπες για τον απορροφητήρα και 4 τρύπες για τις γωνιοκρατήσεις των εξαγωγών της "καμινάδας" με διάμετρο 8 mm και τοποθετήστε μέσα στις τρύπες ούπατ προς το παρόν.

Υπόδειξη: προσέξτε τα μέρη εικόνων εξαρτημάτων, τα οποία πρέπει οπωσδήποτε να τοποθετηθούν.

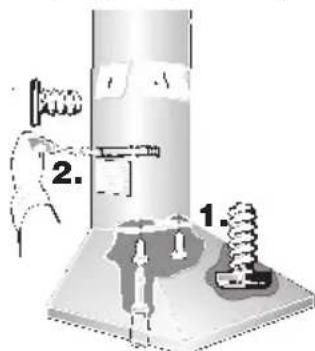

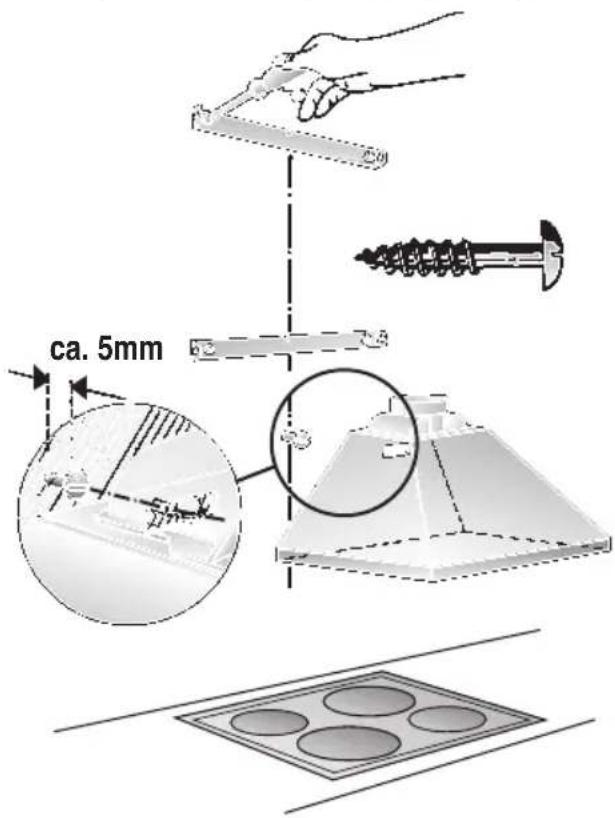

1. Βιδώστε πάντως κάτω 2 γωνίες συγκράτησης για τις εξαγωγές της "καμινάδας".
2. Βιδώστε την έξω βίδα (χωρίς βέλος ασφαλείας) ως βοήθεια συναρμολόγησης για τη στερέωση του απορροφητήρα έως περίπου 5 mm.
3. Κρεμάστε τον απορροφητήρα στη βίδα.

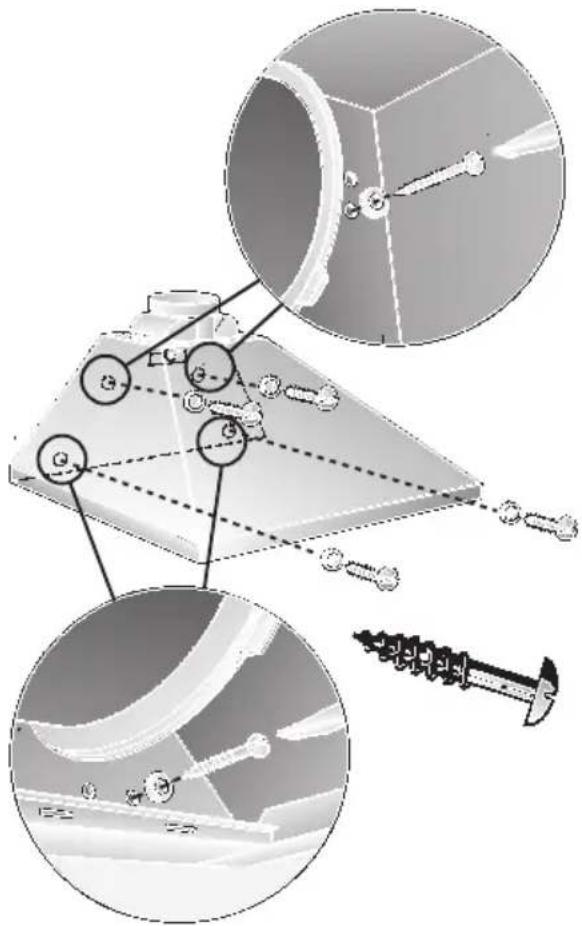

Τοποθέτηση

1. Βιδώστε τις υπόλοιπες 4 βίδες με βέλη ασφαλείας.

Αφού σφίξετε τις 4 βίδες, πρέπει να ευθυγραμμίσετε τον απορροφητήρα.

1. Κάνετε τη σύνδεση του σωλήνα.
2. Κάνετε ηλεκτρική σύνδεση.
3. Σε μοντέλο από ανοξείδωτο χάλυβα:

Απορρίψτε το προστατευτικό, δεν χρειάζεται λιπαντικό φυλλάδιο και από τις δύο πλευρές της "καινούργιας". Αποφύγετε σημάδια των ευαίσθητων επιφανειών.

1. Βιδώστε την πάνω ένδυση της "καινούργιας" με 2 κόντρες βίδες στο πάτωμα στη γωνία συγκράτησης.

1. Τοποθετήστε την κάτω ένδυση της "καινούργιας" πάνω στον απορροφητήρα και βιδώστε την με 2 ακριβείς βίδες από κάτω στον απορροφητήρα.

Απορροή υπάρχει ομοίως και από την τοποθέτηση της κάτω ζεύξης, τοποθετώντας π.χ. το χαμηλό τοποθέτησης ως προστασία πάνω από την άκρη της κάτω ζεύξης της "Καινάδας".

Βιδώστε στη συνέχεια την ένδυση της "καινούργιας" στο πάτωμα με 2 κόντρες βίδες στη γωνία συγκράτησης.

Αν προτού σφίξετε τις 2 βίδες, πρέπει να ευθυγραμμίσετε την ένδυση της "καινούργιας".

1. Ενεργοποιήστε το ιατρείο Αιών (βλ. τις οδηγίες χρήσης).

1 2 Z5115X5

1 2 353121
