D8902W0 - Hotte aspirante NEFF - Notice d'utilisation et mode d'emploi gratuit

Marque	Neff
Modèle	D8902W0
Type de produit	Hotte aspirante
Largeur disponible	60 cm, 70 cm, 90 cm, 100 cm
Poids (selon largeur)	De 12,5 kg (60 cm) à 15,5 kg (100 cm)
Alimentation	220-240 V, 50/60 Hz
Longueur du cordon d'alimentation	1,30 m
Puissance d'aspiration	Variable par commutateur à curseur
Modes de fonctionnement	Air évacué à l'extérieur ou recyclage avec filtre à charbon actif
Éclairage	Tube au néon, ampoule 40 W max, douille E14
Filtres à graisse	Nattes filtrantes en métal, lavables au lave-vaisselle
Filtre à charbon actif	Pour mode recyclage, changement annuel recommandé
Distance minimale de montage	550 mm pour foyers électriques, 650 mm pour foyers à gaz
Diamètre de conduit d'évacuation	125 mm (recommandé) ou 100 mm avec réducteur
Essai de dépression	Limite de 4 Pa (0,04 mbar) pour sécurité en mode évacuation
Matériau de la surface	Acier inox (version précisée dans la notice)
Nettoyage des surfaces	Produit pour acier inox, éviter produits abrasifs ou chlorés
Fonction de sécurité	Arrêt automatique non mentionné ; prévention des risques d'incendie par entretien régulier
Consommation électrique	Non précisée dans la notice
Nombre de vitesses	Plusieurs positions sur le curseur (non précisé exactement)

FOIRE AUX QUESTIONS - D8902W0 NEFF

Comment nettoyer les filtres à graisse en métal ?

Les filtres à graisse en métal se nettoient au lave-vaisselle ou à la main. Pour un lavage à la main, faites-les tremper plusieurs heures dans de l'eau très chaude avec du produit vaisselle, brossez, rincez et laissez égoutter. Ils doivent être nettoyés toutes les 8 à 10 semaines en usage normal.

À quelle fréquence faut-il changer le filtre à charbon actif ?

En fonctionnement normal (1 à 2 heures par jour), le filtre à charbon actif doit être changé environ une fois par an. Utilisez uniquement des filtres d'origine Neff pour garantir un fonctionnement optimal.

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale est de 550 mm pour les foyers électriques et de 650 mm pour les foyers à gaz. Respecter ces distances est essentiel pour la sécurité et le bon fonctionnement.

Puis-je utiliser la hotte sans le filtre à graisse ?

Non, n'utilisez jamais la hotte sans le filtre à graisse. Il retient les particules grasses et prévient les risques d'incendie.

Comment remplacer l'ampoule de l'éclairage ?

Débranchez d'abord la hotte. Retirez les filtres à graisse, déclipsz le cache d'éclairage, remplacez l'ampoule défectueuse par une ampoule de 40 W maximum (douille E14), remettez le cache et les filtres en place.

Que faire en cas d'odeur de brûlé ou de dysfonctionnement ?

Vérifiez d'abord que les filtres ne sont pas saturés. Nettoyez les filtres à graisse et remplacez le filtre à charbon actif si nécessaire. Si le problème persiste, contactez le service après-vente Neff.

Comment installer la hotte en mode recyclage ?

Pour le mode recyclage, la hotte doit être équipée d'un filtre à charbon actif. Le kit de montage complet est disponible chez votre revendeur. Suivez la notice pour la mise en place du filtre.

Quelle est la garantie du produit ?

La notice ne mentionne pas de garantie spécifique. Pour toute information, veuillez consulter le vendeur ou le service après-vente Neff.

Comment nettoyer les surfaces en inox ?

Utilisez un produit spécial acier inox, sans chlore ni acide. Frottez dans le sens du polissage. Évitez les éponges abrasives.

Quels sont les numéros à fournir en cas d'appel au SAV ?

Lors de l'appel, mentionnez le numéro E et le numéro FD qui se trouvent sur la plaque signalétique, à l'intérieur de l'appareil après retrait de la grille du filtre.

MODE D'EMPLOI D8902W0 NEFF

fr Notice de montage et d'utilisation

Modes de fonctionnement

Air évacué à l'extérieur :

Le ventilateur de la hotte aspire les buées de cuisson qui traversent un filtre à graisse avant de regagner l'atmosphère extérieure. Ce cadre retient les particules grasses solides en suspension dans les buées de cuisson. Les particules grasses ne se déposent plus dans la cuisine, les odeurs de cuisson disparaissent.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels par ex. des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

Modes de fonctionnement

On y parvient en présence d'ouvertures non obturables ménagées par ex. dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque : lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Air recyclé :

La hotte doit, dans ce cas, être équipée d'un filtre au charbon actif (voir le filtre et son entretien).

Vous pouvez vous procurer le kit de montage complet ainsi que les filtres de rechange auprès de votre revendeur spécialisé.

Vous trouverez les numéros de référence des accessoires correspondants à la fin de la présente notice d'utilisation.

Le ventilateur de la hotte aspirante aspire les buées qui traversent le filtre à graisse et celui à charbon actif avant de revenir dans la cuisine. Le filtre à graisse retient les particules solides en suspension dans les buées de cuisson. Le filtre à charbon actif retient les substances odoriférantes.

Si vous n'incorporez aucun filtre à charbon actif, impossible de retenir les odeurs générées dans les buées de cuisson.

Remarques importantes :

La présente notice d'emploi vaut pour plusieurs versions de l'appareil. Elle peut contenir des descriptions d'accessoires ne figurant pas dans votre appareil. - Cette hotte aspirante est conforme aux dispositions de sécurité applicables.

Les réparations ne doivent être effectuées que par un spécialiste.

Des réparations inexpertes s'assortissent de risques considérables pour l'utilisateur.

Si l'appareil est endommagé, sa mise en service est proscrite. ▲ Le branchement et la mise en service ne doivent être effectués que par un spécialiste. Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créer des risques. ▲ Éliminez les matériaux d'emballage conformément à la réglementation (voir la notice de montage). ▲ Cette hotte aspirante n'est destinée à servir que pour couvrir les besoins d'un ménage. Ne faites marcher la hotte aspirante qu'avec des ampoules montées sur leur douille. ▲ Remplacez immédiatement les ampoules défectueuses pour empêcher une surcharge des ampoules restantes. N'utilisez jamais la hotte aspirante sans filtre à graisse. Les graisses ou huiles surchauffées peuvent s'enflammer facilement. Par conséquent, surveillez toujours les plats (frites par ex.) qui se préparent à l'aide de matières grasses ou d'huiles. Ne flambez aucun mets sous la hotte. Les flammes risqueraient d'atteindre le filtre à graisse et d'y mettre le feu.

Lisez attentivement la présente notice d'emploi avant d'utiliser votre appareil pour la première fois. Elle contient des informations importantes non seulement pour votre sécurité mais aussi pour l'utilisation et l'entretien de l'appareil. - Rangez la présente notice de montage et d'emploi soigneusement pour pouvoir la remettre à un futur propriétaire de l'appareil.

Lorsque les foyers sont allumés, des ustensiles de cuisson doivent toujours se trouver dessus. L'utilisation d'une hotte aspirante au-dessus d'un foyer à combustible solide (charbon, bois, etc.) n'est autorisée qu'à certaines conditions (voir la notice de montage).

Tables de cuisson au gaz / Cuisinières à gaz

Ne faites jamais marcher tous les foyers au gaz en même temps et à pleine puissance pendant assez longtemps (15 minutes max.), sinon vous risquez de vous brûler en touchant la surface du corps de la hotte, ou d'endommager carrément cette dernière. Si la hotte doit marcher au-dessus d'une table de cuisson au gaz, faites simultanément marcher la hotte à la puissance d'aspiration maximale si vous avez allumé trois foyers ou plus.

Dérangements

Si vous avez des questions à poser ou en cas de dérangement, appelez s.v.p. le service après-vente.

(Voir la liste des agences du service après-vente).

Lors de votre appel, veuillez mentionner les numéros suivants :

N°E

FD

Inscrivez les numéros correspondants de votre hotte dans le cadre ci-dessus. Ces numéros se trouvent à l'intérieur de l'appareil, sur la plaque signalétique accessible une fois la grille de filtre retirée.

Utilisation de la hotte aspirante

La méthode la plus efficace pour supprimer les buées de cuisson consiste à :

Enclencher la hotte aspirante en début de cuisson. Éteindre la hotte aspirante quelques minutes seulement après la fin de la cuisson.

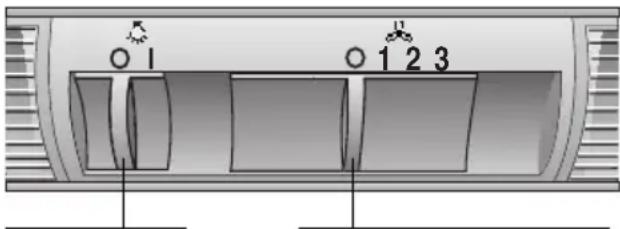

Éclairage Arrêt/Marche Puissance d'aspiration

Enclenchement :

Poussez le commutateur à curseur jusqu'à la puissance d'aspiration désirée.

Coupure :

• Ramenez le commutateur à curseur sur la position 0.

Éclairage :

□ Vous pouvez utiliser l'éclairage à tout moment, même quand le ventilateur est éteint.

Filtre et entretien

Filtres à graisse :

Vous pouvez utiliser divers filtres pour retenir les particules grasses en suspension dans les buées de cuisson.

Ces nattes filtrantes sont en métal incombustible.

Attention :

Plus elles se saturent en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gêner le bon fonctionnement de la hotte.

Important :

Prévenez tout risque d'incendie en nettoyant à temps les filtres à graisse en métal. Ce risque est dû à l'accumulation de chaleur pendant la friture ou le rôtissage.

Nettoyage des filtres à graisse en métal :

En fonctionnement normal (1 à 2 heures par jour), le contrôle doit être nettoyé au bout de 8 à 10 semaines. - Ces filtres sont nettoyables au lave-vaisselle. Ils peuvent changer légèrement de couleur au lavage. Le cadre doit reposer non serré dans le lave-vaisselle. Il ne doit pas être coincé.

Important :

Ne lavez pas en même temps la vaisselle et les filtres métalliques fortement saturés en matière grasse.

Si vous les nettoyez à la main, mettez les filtres à tremper pendant plusieurs heures dans de l'eau très chaude additionnée de produit à vaisselle.

Ensuite, brossez les filtres, rincez-les bien puis laissez-les égoutter.

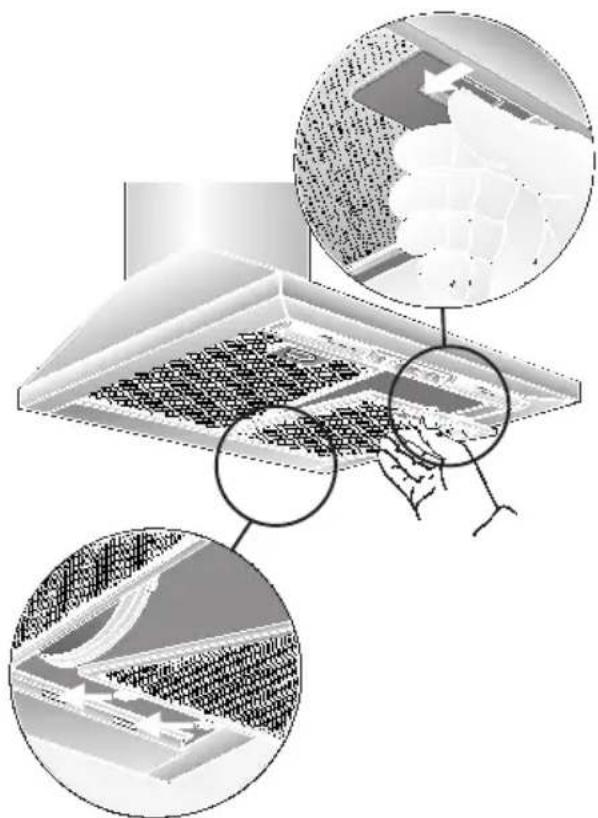

Retrait et mise en place des filtres à graisse en métal :

1. Poussez dans le sens de la flèche le cran situé contre chaque filtre à graisse puis abaissez les filtres.

1. Nettoyez les filtres à graisse.
2. Une fois nettoyés, remettez les filtres à graisse en place.

Filtre à charbon actif :

Ce filtre sert à retenir les substances odoriférantes lorsque la hotte recycle l'air.

Attention :

Plus elles se saturent en particules grasses et plus elles risquent de s'enflammer. D'autre part, leur saturation risque de gêner le bon fonctionnement de la hotte.

Important :

Un changement à temps des filtres à charbon actif prévient le risque d'incendie. Ce risque est dû à l'accumulation de chaleur qui se produit pendant une friture ou la cuisson d'un rôti.

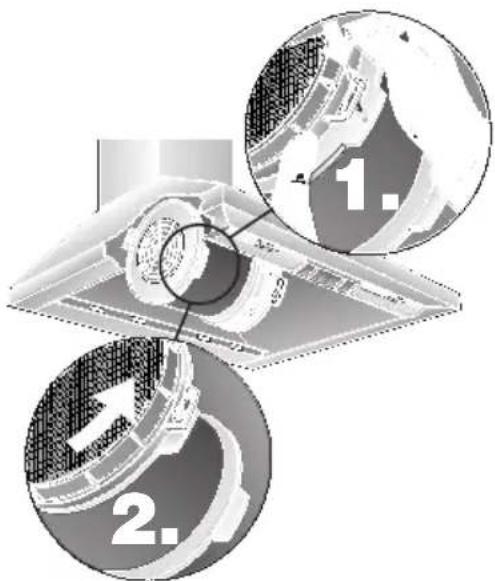

Mise en place du filtre :

1. Retirez d'abord les filtres à graisse (voir la section intitulée "Retrait et mise en place des filtres à graisse en métal").
2. Des côtés droit et gauche du moteur de ventilateur, installez un filtre à charbon actif puis tournez-le jusqu'à ce qu'il s'encrante à fond.

1. Incorporez les filtres à graisse (voir la section intitulée "Retrait et mise en place des filtres à graisse métalliques").

Démontage :

Le démontage a lieu dans l'ordre chronologique inverse.

Changement des filtres à charbon actif :

Pour une hotte fonctionnant normalement (1 à 2 heures par jour), il faudra changer les filtres à charbon actif environ 1 fois par an. Les filtres à charbon actif sont en vente dans le commerce spécialisé (voir les accessoires en option). N'utilisez que des filtres d'origine. Vous garantissez ainsi un fonctionnement optimal à la hotte.

Élimination des filtres à charbon actif usés :

Les filtres à charbon actif ne contiennent pas de substances nocives. Vous pouvez par exemple les jeter à la poubelle des déchets résiduels.

Nettoyage et entretien

Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible.

Lors du nettoyage des filtres à graisse, nettoyez la graisse qui s'est déposée dans les endroits accessibles du corps de hotte. Vous prévenez ainsi les risques d'incendie et garantissez un fonctionnement optimal de la hotte. Pour la nettoyer, utilisez de l'eau chaude additionnée de produit à vaisselle ou un liquide non agressif pour laver les vitres. Ne tentez pas de gratter les salissures. Ramollissez-les avec un essuie-tout humide. N'utilisez pas de produits récurants ni d'éponges à dos abrasif. Remarque : ne nettoyez pas les surfaces en plastique avec de l'alcool (à brûler) car des taches mates pourraient apparaître.

Prudence : ventilez suffisamment la cuisine, n'utilisez jamais de flamme nue.

Veuillez ne nettoyer le commutateur à curseur qu'au moyen d'un chiffon doux et humide (contenant un peu d'eau additionnée de produit à vaisselle). Pour nettoyer le commutateur à curseur, n'utilisez pas de détergent pour les surfaces en acier.

Surfaces en acier inox :

Veuillez utiliser un produit pour l'acier inox qui le nettoie sans le rayer. Frottez toujours l'acier inox dans le sens de son polissage.

Ne nettoyez jamais les surfaces en acier inox avec des éponges à dos récurant, et pas non plus avec des détergents à base de sable, soude caustique, acide ou chloré.

Surfaces en aluminium et en plastique :

Utilisez un chiffon doux, non pelucheux, du genre employé pour nettoyer les vitres, ou un chiffon en microfibres. N'utilisez pas de chiffons secs. Utilisez un produit pour vitres non agressif. N'utilisez pas de détergents agressifs contenant un acide ou une base. N'utilisez pas de produits récurants.

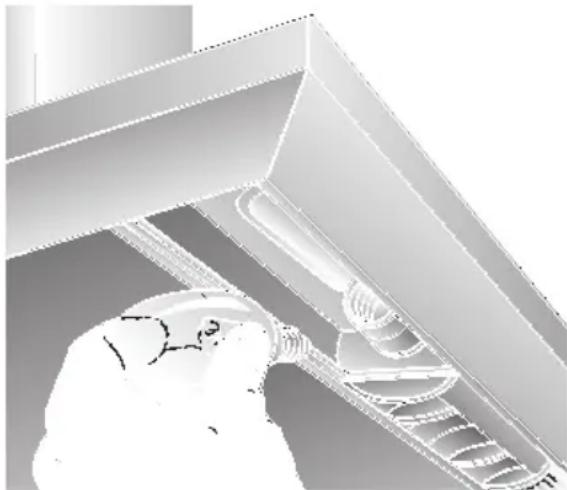

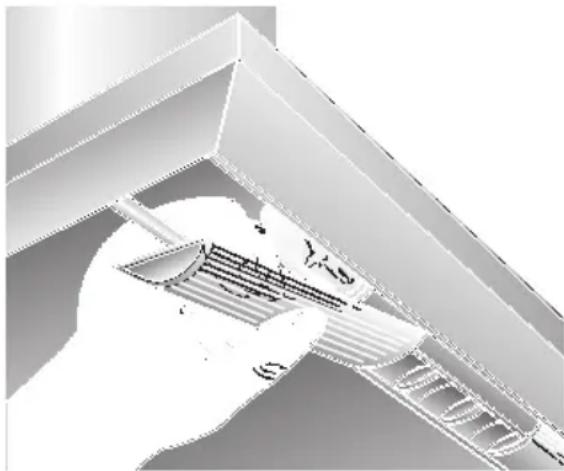

Changement du tube au néon

1. Avant tout nettoyage et entretien, mettez d'abord la hotte hors tension en débranchant la fiche mâle de la prise de courant ou en coupant le disjoncteur/fusible.
2. Démontez les filtres à graisse (voir la section intitulée "Filtre et entretien").
3. Par le haut, déclipssez le cache d'éclairage hors du bandeau lumineux.

1. Remplacez l'ampoule défectueuse (utilisez des ampoules de 40 watts max. en vente habituelle dans le commerce, douille E14).

1. Remettez le cache de l'éclairage en place.
2. Remontez les filtres à graisse.
3. Pour remettre la hotte sous tension, rebranchez la fiche mâle dans la prise de courant ou remontez le fusible/réarmez le disjoncteur.

Remarques importantes

Les anciens appareils ne sont pas des déchets sans valeur. Leur élimination respectueuse de l'environnement permet de récupérer de précieuses matières premières. Avant de vous débarrasser de l'appareil, rendez-le inutilisable. Pour vous parvenir en parfait état, votre nouvel appareil a été conditionné dans un emballage qui le protège efficacement. Tous les matériaux d'emballage utilisés sont compatibles avec l'environnement et recyclables. Aidez-nous à éliminer l'emballage en respectant l'environnement. Demandez à votre revendeur ou à votre mairie quelles sont les formes de recyclage actuellement possibles. Cette hotte peut évacuer l'air à l'extérieur ou le recycler. Fixez toujours la hotte bien centrée au-dessus des foyers de la table de cuisson. L'écart minimum entre les foyers électriques et le bord inférieur de la hotte doit être de 550 mm, voir fig. 1. Au-dessus d'un foyer à combustible solide générateur d'un risque d'incendie (par projection d'étincelles par ex.), le montage de la hotte ne sera admis que si ce foyer est équipé d'un couvercle fermé et inamovible et si le montage ne contrevient pas à la réglementation nationale. Cette restriction ne vaut pas pour les cuisinières à gaz et les foyers au gaz. Plus l'écart est faible entre la hotte aspirante et les foyers, et plus il se pourra que la vapeur montant des casseroles se condense et forme des gouttes sur la face inférieure de la hotte.

Remarques supplémentaires concernant les cuisinières à gaz :

Lors du montage de foyers à gaz, veuillez respecter les dispositions légales en vigueur dans votre pays (en Allemagne, par exemple, les règles techniques TRGI régissant l'installation du gaz). Respectez les prescriptions et consignes d'encastrement en leur version applicable publiées par les fabricants d'appareils à gaz. La hotte aspirante ne pourra côtoyer que sur un côté un meuble haut ou une paroi haute. Écart minimum : 50 mm. Écart minimum, en présence de foyers à gaz, entre le bord supérieur de la grille support et le bord inférieur de la hotte : 650 mm, fig. 1.

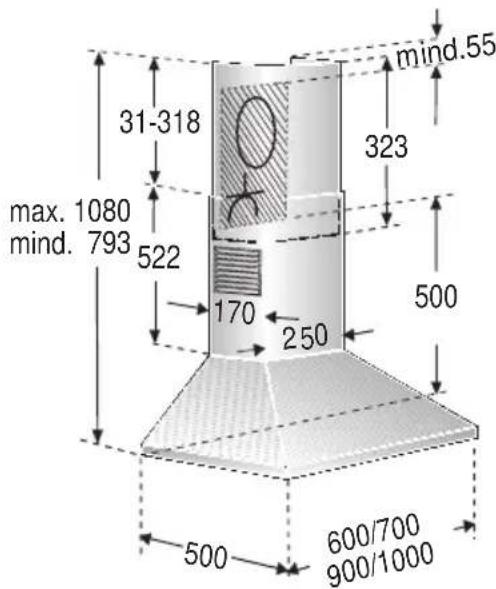

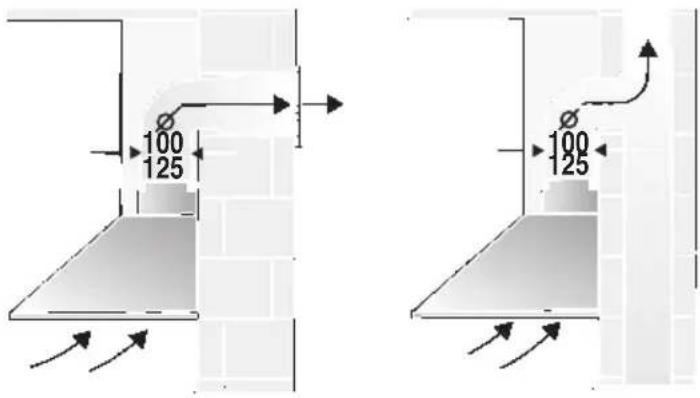

Évacuation de l'air à l'extérieur

L'air vicié est évacué vers le haut par un conduit d'aération ou directement à l'air libre par traversée du mur extérieur.

L'air vicié ne doit jamais être évacué vers une cheminée en service, rejoignant des fumées ou des gaz de combustion, ni vers un conduit servant à l'aération de locaux dans lesquels se trouvent des foyers à combustibles solides, liquides et gazeux.

Le mode d'évacuation de l'air vicié devra être conforme aux arrêtés municipaux, préfectoraux, et aux prescriptions légales (par exemple aux ordonnances publiques applicables au bâtiment).

Si l'air vicié doit être évacué par des cheminées d'évacuation des fumées et gaz de combustion qui ne sont pas en service, veuillez respecter la réglementation locale et nationale applicable.

Si la hotte évacue l'air à l'extérieur et si le logement comporte des moyens de chauffage (tels que des appareils de chauffage au gaz, au fuel ou au charbon, chauffe-eau instantanés ou à accumulation) raccordés à une cheminée, veiller impérativement à ce que l'apport d'air soit suffisant pour assurer la marche du chauffage à combustion.

Un fonctionnement sans risque est possible si la dépression dans le local où le foyer de chauffage est implanté ne dépasse pas 4 Pascals (0,04 mbars).

On y parvient en présence d'ouvertures non obturables ménagées par exemple dans les portes, fenêtres et en association avec des ventouses télescopiques d'admission/évacuation de l'air à travers la maçonnerie ou par d'autres mesures techniques telles qu'un verrouillage réciproque ou assimilé permettant à l'air d'affluer pour assurer la combustion.

En cas d'afflux d'air insuffisant, risque d'intoxication par réaspiration des gaz de combustion.

La présence d'une ventouse télescopique d'apport et d'évacuation d'air ne suffit pas à assurer le respect de la valeur limite.

Remarque : lors de l'évaluation de la situation, toujours tenir compte de l'ensemble des moyens d'aération du logement. Cette règle ne vaut généralement pas si vous utilisez des appareils de cuisson (table de cuisson et cuisinière à gaz).

Si la hotte recycle l'air aspiré au moyen d'un filtre au charbon actif, son fonctionnement ne s'assortit d'aucune restriction.

Si l'air vicié traverse le mur extérieur, utilisez une ventouse télescopique.

Si la hotte évacue l'air à l'extérieur, incorporez un volet anti-refoulement s'il n'y en a pas déjà un dans le conduit d'évacuation ou dans la ventouse télescopique.

Si l'appareil a été fourni sans volet anti-refoulement, vous pouvez vous le procurer dans le commerce spécialisé.

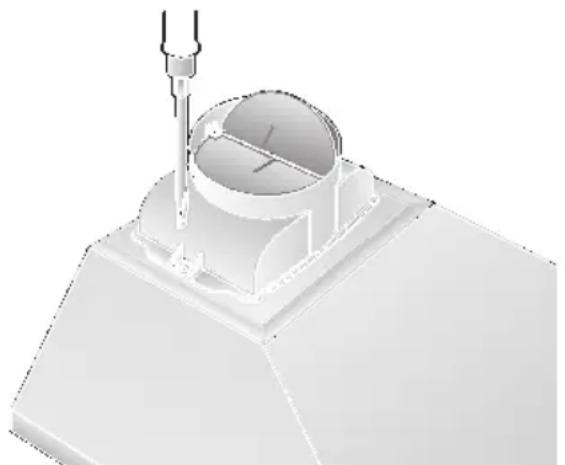

Montage du volet anti-refoulement :

Clipsez le volet anti-refoulement dans le manchon.

Les deux volets doivent se laisser déplacer vers le haut sans résister, avec un léger amorti.

Si l'air vicié traverse le mur extérieur, utilisez une ventouse télescopique.

Pour que la hotte aspirante ait le meilleur rendement, veillez à ce que :

Le conduit d'évacuation soit court et lisse. Il ait le moins possible de coudes. Il ait le plus fort diamètre et que les coudes soient les plus arrondis possibles.

L'emploi de conduits d'air vicié longs, rugueux, formant de nombreux coudes ou d'un trop petit diamètre fait descendre le débit d'air en dessous du débit optimal, tout en accroissant le bruit d'aspiration.

Conduits de section ronde :

Nous recommandons des conduits au diamètre intérieur de 125 mm mais de 100 mm minimum.

Les conduits plats doivent avoir une section intérieure équivalente au diamètre intérieur des conduits ronds. Les conduits ne doivent comporter aucun coude prononcé.

100 mm φ = 78 cm de section

125 mm φ = 113 cm de section.

Si les conduits ont des diamètres différents : utilisez du ruban adhésif à étancher. Si la hotte évacue l'air à l'extérieur, veillez à ce que l'apport d'air soit suffisant.

Branchement du conduit d'évacuation Ø 125 mm :

Fixez le conduit d'évacuation directement sur l'orifice.

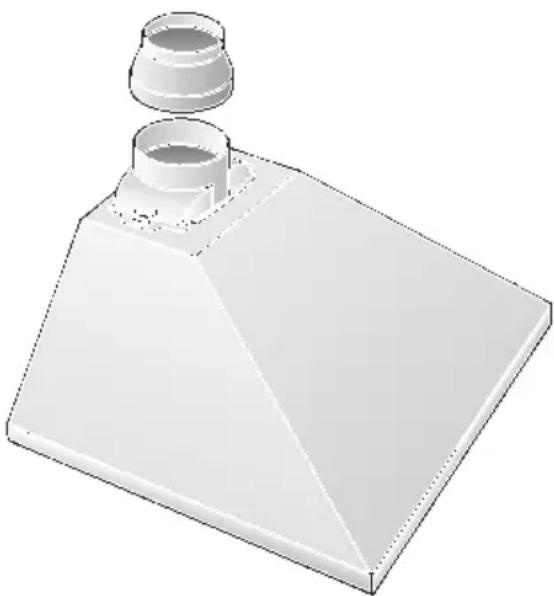

Branchement du conduit d'évacuation Ø 100 mm :

Fixez le manchon réducteur (livré d'origine ou disponible dans le commerce spécialisé) contre le manchon à air. Montez le tuyau d'évacuation contre le réducteur.

Avant le montage

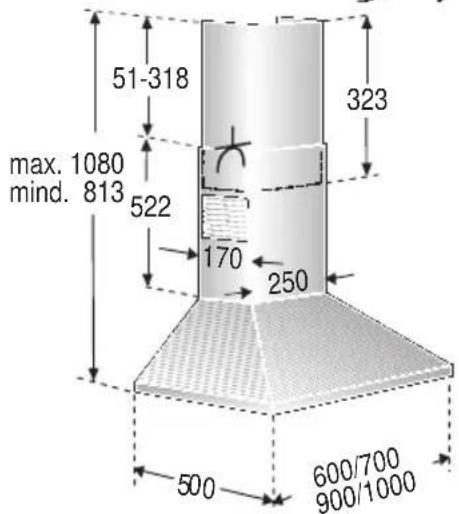

Mode air recyclé

Avec filtre à charbon actif, lorsqu'il n'est pas possible d'évacuer l'air aspiré par la hotte.

Vous pouvez vous procurer le kit de montage complet auprès de votre revendeur spécialisé.

Vous trouverez les numéros de référence des accessoires correspondants à la fin de la présente notice d'utilisation.

Préparation du mur

Le mur doit être bien plat et vertical. Utilisez des chevilles pour assurer une retenue ferme.

Poids en kg :

	Air évacue Air	recyclé
	12,5 60 cm	13,5
70 cm	13,0 14,0
90 cm	13,9 14,9
100 cm	14,5 15,5

Sous réserve de modifications constructives dans l'intérêt du progrès technique.

Branchement électrique

La fiche mâle de la hotte aspirante ne pourra être branchée que dans une prise secteur à contacts de terre réglementairement posée. Installez cette prise autant que possible directement derrière le capotage de la hotte.

Caractéristiques électriques :

Vous les trouverez après avoir retiré le cadre pour filtrer, sur la plaque signalétique, à l'intérieur de l'appareil.

Toujours mettre l'appareil hors tension avant d'effectuer des réparations.

Longueur du cordon de branchement : 1,30 m.

Si le cordon doit être raccordé définitivement au secteur :

Dans ce cas, le branchement de la hotte ne pourrait être effectué que par un électricien-installateur agréé auprès de la Compagnie locale/nationale distributrice d'électricité.

Prévoir un dispositif de coupure côté secteur. Valent comme tel les commutateurs dont l'ouverture entre contacts dépasse 3 mm et qui sectionnent tous les pôles. Figurent parmi eux également les disjoncteurs et contacteurs.

Si le cordon d'alimentation de cet appareil a été endommagé, il faut confier son remplacement au fabricant ou à son service après-vente, ou encore à une personne possédant des qualifications identiques, pour éviter de créer des risques.

Cette hotte aspirante est conforme aux dispositions CE sur l'antiparasitage des appareils électriques.

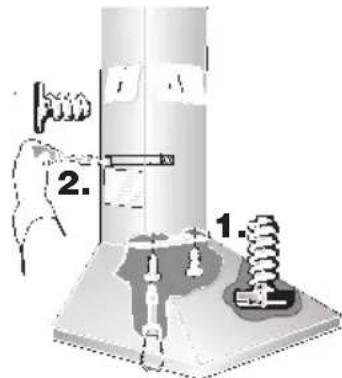

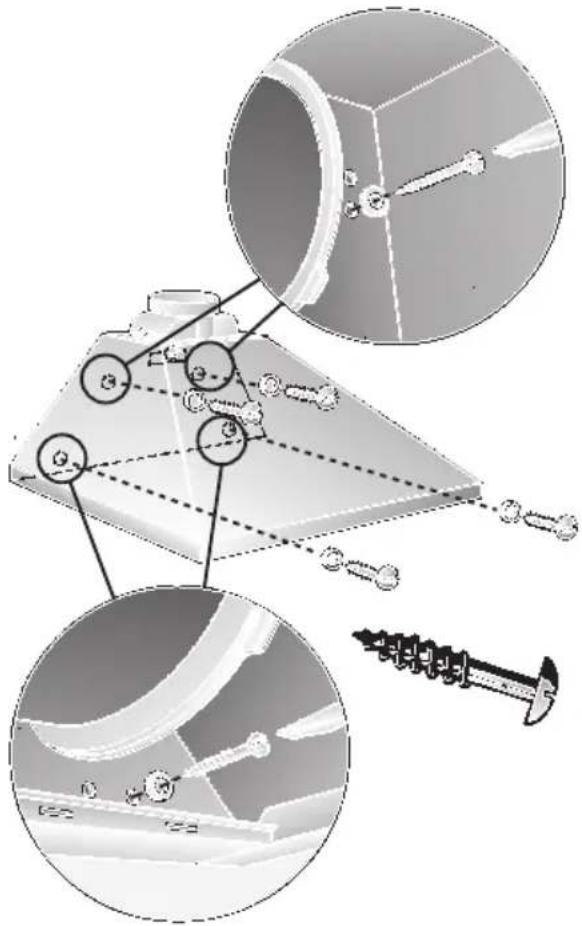

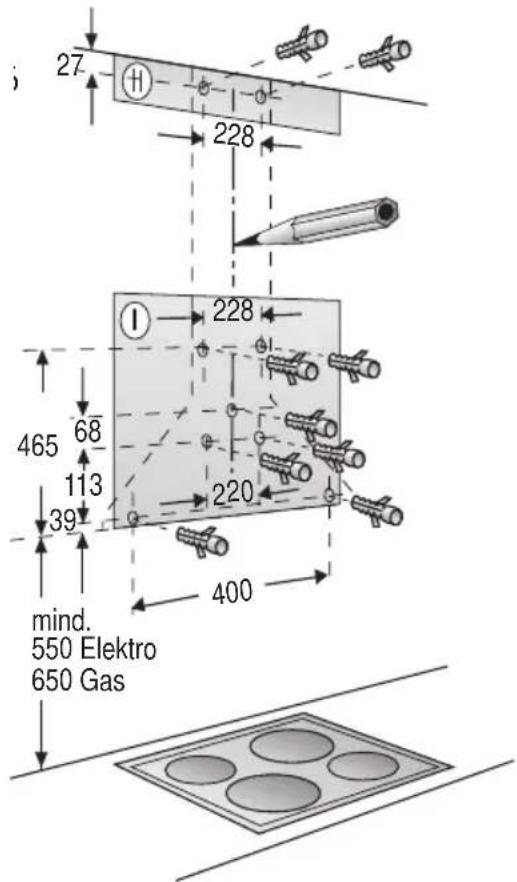

Encastrement

Cette hotte aspirante est prévue pour le montage contre le mur de la cuisine.

1. Retirez les filtres à graisse (voir le mode d'emploi de la hotte).
2. Sur le mur, tracez une ligne médiane allant du plafond jusqu'au bord inférieur de la hotte aspirante.
3. À l'aide du gabarit, marquez les positions des vis sur le mur.

Respecter l'écart minimum entre les foyers et la hotte aspirante : 550 mm pour les foyers électriques et 650 mm pour les foyers au gaz. Le bord inférieur du gabarit représente le bord inférieur de la hotte aspirante. 4. Percez 5 trous de fixation pour la hotte aspirante et 4 trous pour les cornières qui retiendront les capots de cheminée. Ces trous font 8 mm de diamètre. Enforcez les chevilles à ras du mur.

Remarque : rappelez-vous que vous aurez peut-être des accessoires spéciaux à monter.

1. Vissez en bas et en haut les 2 cornières, qui retiendront les capots de cheminée.
2. La vis médiane (sans rondelle intercalaire) sert d'accessoire pour fixer la hotte ; la visser jusqu'à 5 mm environ.
3. Accrocher la hotte aspirante par la vis.

Encastrement

1. Visser les 4 vis restantes avec leurs rondelles.

Avant de visser ces 4 vis à fond, ajuster la hotte aspirante en position.

1. Raccorder la hotte aux tuyaux.
2. Effectuer le branchement électrique de la hotte.
3. Version en acier inox :

Retirez la pellicule de plastique protégeant les deux capots en inox.

Évitez d'endommager les surfaces fragiles.

1. À l'aide de 2 vis courtes, visser le capot supérieur de cheminée contre la cornière de retenue.

1. Poser le capot inférieur de cheminée sur la hotte aspirante puis, à l'aide de 2 vis longues, le fixer par le bas contre la hotte aspirante.

Évitez de rayer les capots en inox au moment de les monter. Utilisez par exemple le gabarit de montage pour protéger les arêtes du capot inférieur de cheminée.

Ensuite, à l'aide de 2 vis courtes, visser latéralement le capot de cheminée contre la cornière de retenue.

Avant de visser les 2 vis à fond, alignez bien les capots entre eux et par rapport à la hotte.

1. Remettez les filtres à graisse en place (voir le mode d'emploi de la hotte).
