ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ HD 615 M Portable Kärcher

• dB(A) 90 95 HD 6/15 M Portable HD 7/17 M Portable mitattu taattu HD 6/15 M 87 90 HD 7/17 M 92 95 Γενικές υποδείξεις p. 58
• Ενδεδειγμένη χρήση p. 58
• Προστασία του περιβάλλοντος p. 58
• Υποδείξεις ασφαλείας p. 58
• Στοιχεία χειρισμού p. 58
• Χρωματική σήμανση p. 59
• Αφαίρεση από τη συσκευασία p. 59
• Τοποθέτηση πρόσθετων εξαρτημάτων p. 59
• Θέση σε λειτουργία p. 59
• Χειρισμός p. 59
• Διακοπή λειτουργίας p. 60
• Τερματισμός λειτουργίας p. 60
• Αντιπαγετική προστασία p. 60
• Μεταφορά p. 60
• Αποθήκευση p. 60
• Φροντίδα και συντήρηση p. 60
• Αντιμετώπιση βλαβών p. 61
• Παρελκόμενα και ανταλλακτικά p. 61
• Εγγύηση p. 61
• Τεχνικά χαρακτηριστικά p. 62

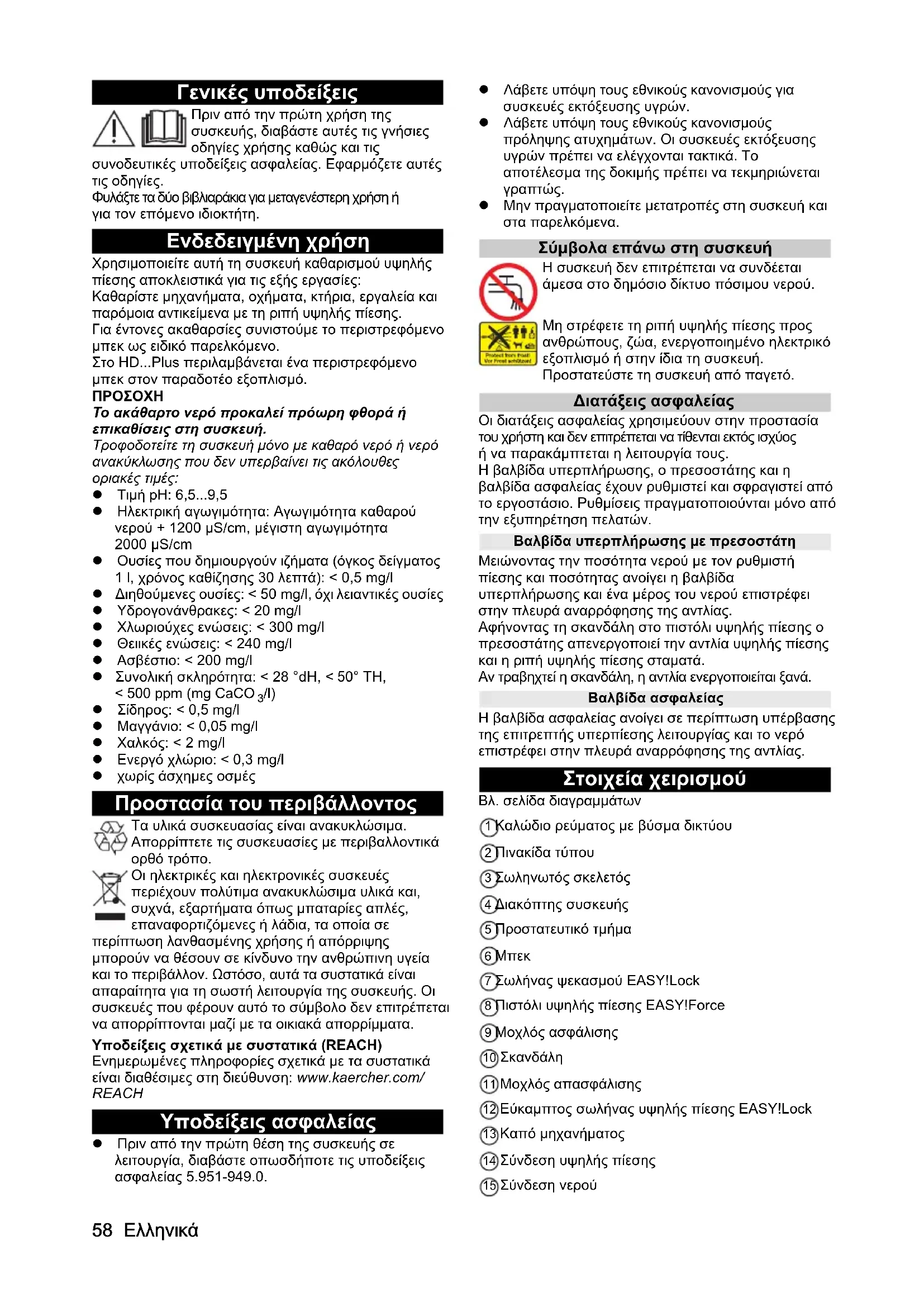

• Δήλωση συμμόρφωσης ΕΚ Chief Executive Officer Head of Approbation58 Ελληνικά Γενικές υποδείξεις Πριν από την πρώτη χρήση της συσκευής, διαβάστε αυτές τις γνήσιες οδηγίες χρήσης καθώς και τις συνοδευτικές υποδείξεις ασφαλείας. Εφαρμόζετε αυτές τις οδηγίες. Φυλάξτε τα δύο βιβλιαράκια για μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη. Ενδεδειγμένη χρήση Χρησιμοποιείτε αυτή τη συσκευή καθαρισμού υψηλής πίεσης αποκλειστικά για τις εξής εργασίες: Καθαρίστε μηχανήματα, οχήματα, κτήρια, εργαλεία και παρόμοια αντικείμενα με τη ριπή υψηλής πίεσης. Για έντονες ακαθαρσίες συνιστούμε το περιστρεφόμενο μπεκ ως ειδικό παρελκόμενο. Στο HD Plus περιλαμβάνεται ένα περιστρεφόμενο μπεκ στον παραδοτέο εξοπλισμό. p. 62

Το ακάθαρτο νερό προκαλεί πρόωρη φθορά ή επικαθίσεις στη συσκευή. Τροφοδοτείτε τη συσκευή μόνο με καθαρό νερό ή νερό ανακύκλωσης που δεν υπερβαίνει τις ακόλουθες οριακές τιμές: Τιμή pH: 6,5...9,5 Ηλεκτρική αγωγιμότητα: Αγωγιμότητα καθαρού νερού + 1200 µS/cm, μέγιστη αγωγιμότητα 2000 µS/cm Ουσίες που δημιουργούν ιζήματα (όγκος δείγματος 1 l, χρόνος καθίζησης 30 λεπτά): < 0,5 mg/l Διηθούμενες ουσίες: < 50 mg/l, όχι λειαντικές ουσίες Υδρογονάνθρακες: < 20 mg/l Χλωριούχες ενώσεις: < 300 mg/l Θειικές ενώσεις: < 240 mg/l Ασβέστιο: < 200 mg/l Συνολική σκληρότητα: < 28 °dH, < 50° TH, < 500 ppm (mg CaCO

/l) Σίδηρος: < 0,5 mg/l Μαγγάνιο: < 0,05 mg/l Χαλκός: < 2 mg/l Ενεργό χλώριο: < 0,3 mg/l χωρίς άσχημες οσμές Προστασία του περιβάλλοντος Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Απορρίπτετε τις συσκευασίες με περιβαλλοντικά ορθό τρόπο. Οι ηλεκτρικές και ηλεκτρονικές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά και, συχνά, εξαρτήματα όπως μπαταρίες απλές, επαναφορτιζόμενες ή λάδια, τα οποία σε περίπτωση λανθασμένης χρήσης ή απόρριψης μπορούν να θέσουν σε κίνδυνο την ανθρώπινη υγεία και το περιβάλλον. Ωστόσο, αυτά τα συστατικά είναι απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να απορρίπτονται μαζί με τα οικιακά απορρίμματα. Υποδείξεις σχετικά με συστατικά (REACH) Ενημερωμένες πληροφορίες σχετικά με τα συστατικά είναι διαθέσιμες στη διεύθυνση: www.kaercher.com/ REACH Υποδείξεις ασφαλείας Πριν από την πρώτη θέση της συσκευής σε λειτουργία, διαβάστε οπωσδήποτε τις υποδείξεις ασφαλείας 5.951-949.0. Λάβετε υπόψη τους εθνικούς κανονισμούς για συσκευές εκτόξευσης υγρών. Λάβετε υπόψη τους εθνικούς κανονισμούς πρόληψης ατυχημάτων. Οι συσκευές εκτόξευσης υγρών πρέπει να ελέγχονται τακτικά. Το αποτέλεσμα της δοκιμής πρέπει να τεκμηριώνεται

Μην πραγματοποιείτε μετατροπές στη συσκευή και στα παρελκόμενα. Σύμβολα επάνω στη συσκευή Η συσκευή δεν επιτρέπεται να συνδέεται άμεσα στο δημόσιο δίκτυο πόσιμου νερού. Μη στρέφετε τη ριπή υψηλής πίεσης προς ανθρώπους, ζώα, ενεργοποιημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη συσκευή. Προστατεύστε τη συσκευή από παγετό. Διατάξεις ασφαλείας Οι διατάξεις ασφαλείας χρησιμεύουν στην προστασία του χρήστη και δεν επιτρέπεται να τίθενται εκτός ισχύος ή να παρακάμπτεται η λειτουργία τους. Η βαλβίδα υπερπλήρωσης, ο πρεσοστάτης και η βαλβίδα ασφαλείας έχουν ρυθμιστεί και σφραγιστεί από το εργοστάσιο. Ρυθμίσεις πραγματοποιούνται μόνο από την εξυπηρέτηση πελατών. Βαλβίδα υπερπλήρωσης με πρεσοστάτη Μειώνοντας την ποσότητα νερού με τον ρυθμιστή πίεσης και ποσότητας ανοίγει η βαλβίδα υπερπλήρωσης και ένα μέρος του νερού επιστρέφει στην πλευρά αναρρόφησης της αντλίας. Αφήνοντας τη σκανδάλη στο πιστόλι υψηλής πίεσης ο πρεσοστάτης απενεργοποιεί την αντλία υψηλής πίεσης και η ριπή υψηλής πίεσης σταματά. Αν τραβηχτεί η σκανδάλη, η αντλία ενεργοποιείται ξανά. Βαλβίδα ασφαλείας Η βαλβίδα ασφαλείας ανοίγει σε περίπτωση υπέρβασης της επιτρεπτής υπερπίεσης λειτουργίας και το νερό επιστρέφει στην πλευρά αναρρόφησης της αντλίας. Στοιχεία χειρισμού Βλ. σελίδα διαγραμμάτων 1 Καλώδιο ρεύματος με βύσμα δικτύου 2 Πινακίδα τύπου 3 Σωληνωτός σκελετός 4 Διακόπτης συσκευής 5 Προστατευτικό τμήμα 6 Μπεκ 7 Σωλήνας ψεκασμού EASY!Lock 8 Πιστόλι υψηλής πίεσης EASY!Force 9 Μοχλός ασφάλισης 10 Σκανδάλη 11 Μοχλός απασφάλισης 12 Εύκαμπτος σωλήνας υψηλής πίεσης EASY!Lock 13 Καπό μηχανήματος 14 Σύνδεση υψηλής πίεσης 15 Σύνδεση νερούΕλληνικά 59 16 Παξιμάδι ρακόρ 17 Στόμιο εύκαμπτου σωλήνα 18 Σήτα Χρωματική σήμανση Τα στοιχεία χειρισμού για τη διεργασία καθαρισμού είναι κίτρινα. Τα στοιχεία χειρισμού για τη συντήρηση και το σέρβις είναι ανοιχτό γκρι. Αφαίρεση από τη συσκευασία

1. Ελέγξτε το περιεχόμενο της συσκευασίας κατά την

αφαίρεση από τη συσκευασία.

2. Σε περίπτωση ζημιών από τη μεταφορά

ενημερώστε αμέσως τον έμπορο. Τοποθέτηση πρόσθετων εξαρτημάτων

Το σύστημα EASY!Lock συνδέει εξαρτήματα μέσω γρήγορου σπειρώματος μόνο με μια περιστροφή γρήγορα και σίγουρα.

1. Βάλτε το μπεκ υψηλής πίεσης επάνω στον σωλήνα

2. Συναρμολογήστε το παξιμάδι ρακόρ και σφίξτε με το

3. Συνδέστε τον σωλήνα ψεκασμού με το πιστόλι

υψηλής πίεσης και σφίξτε με το χέρι (EASY!Lock). Τοποθέτηση εύκαμπτου σωλήνα υψηλής

1. Συνδέστε τον εύκαμπτο σωλήνα υψηλής πίεσης με

το πιστόλι υψηλής πίεσης στην υποδοχή υψηλής πίεσης της συσκευής και σφίξτε με το χέρι (EASY!Lock). Θέση σε λειτουργία Ηλεκτρική σύνδεση

Κίνδυνος τραυματισμού από ηλεκτροπληξία Συνδέστε τη συσκευή με ένα βύσμα με το ηλεκτρικό δίκτυο. Απαγορεύεται η μη διακοπτόμενη σύνδεση με το ηλεκτρικό δίκτυο. Το βύσμα χρησιμεύει για την αποσύνδεση από το δίκτυο. Για τιμές σύνδεσης βλ. πινακίδα τύπου ή τεχνικά χαρακτηριστικά.

1. Ξετυλίξτε το καλώδιο δικτύου και αποθέστε το στο

2. Συνδέστε το βύσμα δικτύου στην πρίζα.

Σύνδεση νερού Σύνδεση σε αγωγό ύδρευσης 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος για την υγεία λόγω επιστροφής ακάθαρτου νερού στο δίκτυο πόσιμου νερού. Λάβετε υπόψη τους κανονισμούς της εταιρείας

Σύμφωνα με τους ισχύοντες κανονισμούς η συσκευή δεν επιτρέπεται να λειτουργεί χωρίς απομονωτή συστήματος στο δίκτυο πόσιμου νερού. Χρησιμοποιήστε έναν απομονωτή συστήματος της KÄRCHER ή εναλλακτικά έναν απομονωτή συστήματος σύμφωνα με το EN 12729 Τύπος BA. Το νερό που ρέει μέσα από έναν απομονωτή συστήματος θεωρείται μη πόσιμο. Συνδέετε τον απομονωτή συστήματος πάντα στην τροφοδοσία νερού, ποτέ άμεσα στη σύνδεση νερού της συσκευής.

1. Ελέγξτε την τροφοδοσία νερού ως προς την πίεση

παροχής, τη θερμοκρασία παροχής και την ποσότητα παροχής. Για τις απαιτήσεις βλ. ενότητα "Τεχνικά χαρακτηριστικά".

2. Συνδέστε τον απομονωτή συστήματος και τη

σύνδεση νερού της συσκευής με έναν εύκαμπτο σωλήνα (ελάχιστο μήκος 7,5 m, ελάχιστη διάμετρος 1”). Ο εύκαμπτος σωλήνας παροχής δεν περιλαμβάνεται στον παραδοτέο εξοπλισμό.

3. Ανοίξτε την παροχή νερού.

Αναρρόφηση νερού από δοχείο

1. Βιδώστε τον εύκαμπτο σωλήνα αναρρόφησης

(αριθμός παραγγελίας 4.440-207.0) και το φίλτρο (αριθμός παραγγελίας 4.730-012.0) στη σύνδεση

2. Εξαερώστε τη συσκευή.

1. Ξεβιδώστε το μπεκ από τον σωλήνα ψεκασμού.

2. Αφήστε τη συσκευή να λειτουργεί μέχρι το νερό να

εξέλθει χωρίς φυσαλίδες.

3. Σε περίπτωση προβλημάτων εξαέρωσης αφήστε τη

συσκευή να λειτουργήσει για 10 δευτερόλεπτα και μετά απενεργοποιήστε τη. Επαναλάβετε τη διαδικασία αρκετές φορές.

4. Απενεργοποιήστε τη συσκευή.

5. Βιδώστε ξανά το μπεκ.

Κίνδυνος τραυματισμού από τη ριπή νερού υψηλής

Μη στερεώνετε ποτέ τη σκανδάλη και τον μοχλό ασφάλισης σε ενεργοποιημένη θέση. Μη χρησιμοποιείτε πιστόλια υψηλής πίεσης αν είναι ενεργοποιημένος ο μοχλός ασφάλισης. Πριν από όλες τις εργασίες ωθήστε στη συσκευή το εξάρτημα ασφάλισης του πιστολιού υψηλής πίεσης προς τα εμπρός. Άνοιγμα/κλείσιμο πιστολιού υψηλής πίεσης

1. Άνοιγμα πιστολιού υψηλής πίεσης: Πατήστε τον

μοχλό ασφάλισης και τη σκανδάλη.

2. Κλείσιμο πιστολιού υψηλής πίεσης: Αφήστε τον

μοχλό ασφάλισης και τη σκανδάλη. Λειτουργία με υψηλή πίεση

Η συσκευή διαθέτει πρεσοστάτη. Ο κινητήρας τίθεται σε λειτουργία μόνο όταν είναι ανοιχτό το πιστόλι υψηλής

1. Φέρτε τον διακόπτη συσκευής στη θέση «Ι».

2. Απασφαλίστε το πιστόλι υψηλής πίεσης, προς τούτο

ωθήστε το εξάρτημα ασφάλισης του πιστολιού υψηλής πίεσης προς τα πίσω.

3. Ανοίξτε το πιστόλι υψηλής πίεσης.

Λειτουργία με απορρυπαντικό

Για τη λειτουργία με απορρυπαντικό απαιτείται ένα Cup κάνης αφρού (προαιρετικός εξοπλισμός). 몇 ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος για την υγεία λόγω λανθασμένης χρήσης απορρυπαντικών Προσέξτε τις υποδείξεις ασφαλείας επάνω στο απορρυπαντικό.60 Ελληνικά

Τα ακατάλληλα απορρυπαντικά μπορούν να προκαλέσουν ζημιά στη συσκευή και στο αντικείμενο που καθαρίζεται. Χρησιμοποιείτε μόνο εγκεκριμένα απορρυπαντικά από την KÄRCHER. Προσέξτε τις παρεχόμενες συστάσεις δοσολογίας και τις υποδείξεις του απορρυπαντικού. Να χρησιμοποιείτε μικρές ποσότητες απορρυπαντικών για την προστασία του περιβάλλοντος. Τα απορρυπαντικά KÄRCHER εγγυώνται εργασία χωρίς βλάβες. Ζητήστε συμβουλές ή προμηθευτείτε τον κατάλογό μας ή τα ενημερωτικά μας φυλλάδια για απορρυπαντικά.

1 Μπεκ αφρού 2 Δοχείο 3 Σετ διαφραγμάτων Ανάμειξη απορρυπαντικού: 3=υψηλή, 2=μέτρια, 1=χαμηλή 4 Εύκαμπτος σωλήνας αναρρόφησης 5 Πιστόλι υψηλής πίεσης EASY!Force

1. Ξεβιδώστε το δοχείο.

2. Εισαγάγετε το επιθυμητό διάφραγμα μέσα στον

εύκαμπτο σωλήνα αναρρόφησης.

3. Γεμίστε απορρυπαντικό το δοχείο.

4. Βιδώστε το δοχείο στο μπεκ αφρού.

5. Αφαιρέστε το σωλήνα ψεκασμού από το πιστόλι

6. Τοποθετήστε το μπεκ αφρού στο πιστόλι υψηλής

πίεσης και σφίξτε με το χέρι.

7. Θέστε τη συσκευή καθαρισμού υψηλής πίεσης σε

λειτουργία. Συνιστώμενη μέθοδος καθαρισμού

1. Ψεκάστε λίγο απορρυπαντικό στη στεγνή επιφάνεια

και αφήστε να δράσει (να μη στεγνώσει).

2. Ξεπλύνετε τη διαλυμένη βρωμιά με το πιστόλι

υψηλής πίεσης. Πλύση κάνης αφρού Η κάνη αφρού πρέπει να πλυθεί μετά τη χρήση για να αποφευχθούν οι επικαθίσεις απορρυπαντικού.

1. Ξεβιδώστε το δοχείο.

2. Χύστε το υπόλειμμα απορρυπαντικού στη

συσκευασία παράδοσης.

3. Γεμίστε το δοχείο με καθαρό νερό.

4. Βιδώστε το δοχείο στο μπεκ αφρού.

5. Λειτουργήστε το μπεκ αφρού περ. 1 λεπτό για να

ξεπλυθούν τα υπολείμματα απορρυπαντικού.

6. Αδειάστε το δοχείο.

1. Κλείστε το πιστόλι υψηλής πίεσης. Η συσκευή

2. Ασφαλίστε το πιστόλι υψηλής πίεσης, προς τούτο

ωθήστε το εξάρτημα ασφάλισης προς τα εμπρός.

Κατά την απενεργοποίηση της συσκευής η πίεση νερού μειώνεται κατά περ. 70%. Έτσι μειώνεται η δύναμη ενεργοποίησης του πιστολιού υψηλής πίεσης και αυξάνεται η διάρκεια ζωής της συσκευής. Συνέχιση λειτουργίας

1. Απασφαλίστε το πιστόλι υψηλής πίεσης, προς τούτο

ωθήστε το εξάρτημα ασφάλισης προς τα πίσω.

2. Ανοίξτε το πιστόλι υψηλής πίεσης. Η συσκευή

ενεργοποιείται ξανά. Τερματισμός λειτουργίας

1. Κλείστε την παροχή νερού.

2. Ανοίξτε το πιστόλι υψηλής πίεσης.

3. Γυρίστε τον διακόπτη συσκευής στο "I" και αφήστε

τη συσκευή να λειτουργήσει για 5 έως 10 δευτερόλεπτα.

4. Κλείστε το πιστόλι υψηλής πίεσης.

5. Γυρίστε τον διακόπτη συσκευής στο "0/OFF".

6. Να αποσυνδέετε το βύσμα δικτύου μόνο με στεγνά

χέρια από την πρίζα.

7. Αφαιρέστε την παροχή νερού.

8. Ανοίξτε το πιστόλι υψηλής πίεσης μέχρι να

εκτονωθεί εντελώς η πίεση στη συσκευή.

9. Ασφαλίστε το πιστόλι υψηλής πίεσης, προς τούτο

ωθήστε το εξάρτημα ασφάλισης προς τα εμπρός. Αντιπαγετική προστασία

Ο παγετός καταστρέφει τη συσκευή που δεν έχει αδειάσει εντελώς από νερό. Φυλάξτε τη συσκευή σε έναν χώρο χωρίς παγετό. Εάν δεν είναι εφικτό να γίνει αποθήκευση με προστασία από παγετό:

1. Αδειάστε το νερό.

2. Αντλήστε αντιψυκτικό μέσο του εμπορίου μέσω της

3. Αφήστε τη συσκευή να λειτουργήσει έως 1 λεπτό

μέχρι η αντλία και οι σωλήνες να αδειάσουν.

Χρησιμοποιήστε αντιψυκτικό μέσο του εμπορίου για αυτοκίνητα με βάση τη γλυκόλη. Προσέξτε τις οδηγίες χειρισμού του κατασκευαστή του αντιψυκτικού μέσου.

Κίνδυνος τραυματισμού, κίνδυνος ζημιάς Κατά τη μεταφορά προσέξτε το βάρος της συσκευής.

Κίνδυνος πρόκλησης ζημιάς Προστατεύστε τη σκανδάλη του πιστολιού υψηλής πίεσης από ζημιές.

1. Κατά τη μεταφορά σε οχήματα ασφαλίστε τη

συσκευή σύμφωνα με τις ισχύουσες οδηγίες έναντι ολίσθησης και ανατροπής.

Κίνδυνος τραυματισμού, κίνδυνος πρόκλησης

Κατά την αποθήκευση προσέξτε το βάρος της συσκευής.

1. Αποθηκεύετε τη συσκευή μόνο σε εσωτερικούς

Φροντίδα και συντήρηση

Κίνδυνος τραυματισμού από συσκευή που εκκινείται ακούσια και ηλεκτροπληξία. Πριν από κάθε εργασία απενεργοποιείτε τη συσκευή και βγάζετε το βύσμα δικτύου. Έλεγχος ασφαλείας / συμβόλαιο

Μπορείτε να συμφωνήσετε με τον έμπορό σας έναν τακτικό έλεγχο ασφαλείας ή να συνάψετε ένα συμβόλαιο συντήρησης. Ζητήστε σχετική ενημέρωση.Ελληνικά 61 Πριν από κάθε λειτουργία

1. Ελέγξτε το καλώδιο σύνδεσης για ζημιές, αναθέστε

αμέσως την αντικατάσταση ενός καλωδίου που παρουσιάζει ζημιά στην εξουσιοδοτημένη εξυπηρέτηση πελατών ή σε έναν ηλεκτρολόγο.

2. Ελέγξτε τον εύκαμπτο σωλήνα υψηλής πίεσης για

ζημιά, αντικαταστήστε αμέσως έναν εύκαμπτο σωλήνα υψηλής πίεσης που παρουσιάζει ζημιά.

3. Ελέγξτε τη στεγανότητα της συσκευής. 3 σταγόνες

ανά λεπτό επιτρέπονται. Σε περίπτωση πιο έντονης διαρροής απευθυνθείτε στην εξυπηρέτηση

1. Καθαρίστε τη σήτα στη σύνδεση νερού.

Καθαρισμός σήτας στη σύνδεση νερού

1. Ξεβιδώστε το παξιμάδι ρακόρ.

2. Τραβήξτε έξω το στόμιο εύκαμπτου σωλήνα με τη

3. Καθαρίστε τη σήτα εξωτερικά και ξεπλύνετέ την.

Υπόδειξη: Ευθυγραμμίστε το εξάγωνο του στομίου εύκαμπτου σωλήνα για τη σύνδεση στη συσκευή.

4. Εισαγάγετε το στόμιο εύκαμπτου σωλήνα με τη

Κάθε 500 ώρες λειτουργίας, τουλάχιστον

1. Αναθέστε τη συντήρηση της συσκευής στην

εξυπηρέτηση πελατών.

2. Αντικαταστήστε το λάδι.

Αντικατάσταση λαδιού

Για την ποσότητα και το είδος λαδιού βλ. ενότητα "Τεχνικά χαρακτηριστικά"

1. Ξεβιδώστε 4 βίδες.

2. Αφαιρέστε το κάλυμμα συσκευής.

3. Περιστρέψτε τον εύκαμπτο σωλήνα αποστράγγισης

λαδιού προς τα κάτω και κρατήστε τον πάνω από ένα δοχείο συλλογής λαδιού.

4. Βγάλτε την τάπα από τον εύκαμπτο σωλήνα

αποστράγγισης λαδιού.

5. Αφαιρέστε το καπάκι.

6. Αφαιρέστε το αφρώδες υλικό από το δοχείο λαδιού.

7. Περιμένετε μέχρι να εκρεύσει όλο το λάδι.

8. Εισαγάγετε την τάπα στον εύκαμπτο σωλήνα

αποστράγγισης λαδιού.

9. Περιστρέψτε τον εύκαμπτο σωλήνα αποστράγγισης

λαδιού προς τα πάνω και ασφαλίστε τον.

10. Γεμίστε τη μετρημένη ποσότητα λαδιού.

11. Τοποθετήστε το αφρώδες υλικό στο δοχείο λαδιού.

12. Τοποθετήστε το καπάκι και πιέστε το σταθερά.

Κίνδυνος τραυματισμού από συσκευή που εκκινείται ακούσια και ηλεκτροπληξία. Πριν από κάθε εργασία απενεργοποιείτε τη συσκευή και βγάζετε το βύσμα δικτύου. Αναθέτετε τον έλεγχο και την επισκευή των ηλεκτρικών δομικών εξαρτημάτων μόνο στην εξουσιοδοτημένη εξυπηρέτηση πελατών. Σε περίπτωση βλαβών που δεν αναφέρονται στο παρόν κεφάλαιο, σε περίπτωση αμφιβολίας και αν δίνεται σαφής υπόδειξη, απευθυνθείτε σε εξουσιοδοτημένη εξυπηρέτηση πελατών. Η συσκευή δεν μπορεί να τεθεί σε λειτουργία Ελέγξτε το καλώδιο σύνδεσης για ζημιές. Ελέγξτε την τάση δικτύου. Αν η συσκευή έχει υπερθερμανθεί: a Φέρτε τον διακόπτη συσκευής στο "0". b Αφήστε τη συσκευή να κρυώσει για 15 λεπτά. c Φέρτε τον διακόπτη συσκευής στο "1". Σε περίπτωση ηλεκτρικής βλάβης απευθυνθείτε στην εξυπηρέτηση πελατών. Η συσκευή δεν έχει πίεση Ελέγξτε το μέγεθος του μπεκ, για το απαιτούμενο μέγεθος βλ. κεφάλαιο "Τεχνικά χαρακτηριστικά". Εξαερώστε τη συσκευή, βλ. κεφάλαιο "Εξαέρωση

Καθαρίστε τη σήτα στη σύνδεση νερού. Ελέγξτε την ποσότητα παροχής νερού, για την απαιτούμενη ποσότητα βλ. κεφάλαιο "Τεχνικά χαρακτηριστικά". Καθαρίστε το μπεκ. Αν χρειάζεται, απευθυνθείτε στην εξυπηρέτηση

Διαρροή αντλίας Έως 3 σταγόνες διαρροή νερού ανά λεπτό επιτρέπονται. Σε περίπτωση πιο έντονης διαρροής αναθέστε τον έλεγχο της συσκευής στην εξυπηρέτηση πελατών. Η αντλία χτυπάει Ελέγξτε τη στεγανότητα του σωλήνα τροφοδοσίας

Εξαερώστε τη συσκευή, βλ. κεφάλαιο "Εξαέρωση

Αν χρειάζεται, απευθυνθείτε στην εξυπηρέτηση

Ανάμειξη απορρυπαντικού πολύ χαμηλή Συμπληρώστε απορρυπαντικό στο κύπελλο του μπεκ αφρού. Εισαγάγετε μεγαλύτερο διάφραγμα μέσα στον εύκαμπτο σωλήνα αναρρόφησης. Ελέγξτε τον εύκαμπτο σωλήνα αναρρόφησης και το μπεκ αφρού για επικαθίσεις απορρυπαντικού. Απομακρύνετε τις επικαθίσεις με χλιαρό νερό. Παρελκόμενα και ανταλλακτικά Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια ανταλλακτικά, καθώς αυτά εγγυώνται την ασφαλή και απρόσκοπτη λειτουργία της συσκευής. Πληροφορίες σχετικά με τα παρελκόμενα και τα ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com.

Σε κάθε χώρα ισχύουν οι όροι εγγύησης οι οποίοι εκδίδονται από την αρμόδια εταιρεία διανομής μας. Τυχόν βλάβες στη συσκευή σας επιδιορθώνονται από εμάς χωρίς χρέωση εντός της προθεσμίας εγγύησης, εφόσον οφείλονται σε σφάλμα υλικού ή κατασκευής. Σε περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή σας ή το πλησιέστερο εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών, προσκομίζοντας το παραστατικό της αγοράς. (για διευθύνσεις βλέπε την πίσω σελίδα)62 Ελληνικά Τεχνικά χαρακτηριστικά Με την επιφύλαξη τεχνικών αλλαγών. Δήλωση συμμόρφωσης ΕΚ Με το παρόν δηλώνουμε ότι η παρακάτω μηχανή λόγω του σχεδιασμού και του τύπου κατασκευής της καθώς και στην έκδοση την οποία έχουμε διαθέσει στην αγορά πληροί τις σχετικές βασικές απαιτήσεις για την ασφάλεια και την υγεία των Οδηγιών ΕΕ. Σε περίπτωση τροποποίησης της μηχανής που δεν έχει συμφωνηθεί με εμάς, αυτή η δήλωση ακυρώνεται. Προϊόν: Συσκευή καθαρισμού υψηλής πίεσης Τύπος: 1.150-xxx Σχετικές Οδηγίες ΕΚ 2000/14/EΚ 2006/42/EΚ (+2009/127/EΚ) 2011/65/EΕ 2014/30/EΕ Εφαρμοσθέντα εναρμονισμένα πρότυπα EN 60335–1 EN 60335–2–79 EN 50581 EN 55014-1: 2017 EN 55014-2: 2015 EN 62233: 2008 EN 61000–3–2: 2014 HD 6/15 EN 61000–3-3: 2013 Εφαρμοζόμενη διαδικασία αξιολόγησης συμμόρφωσης 2000/14/EΚ: Παράρτημα V Στάθμη ηχητικής ισχύος dB(A) Οι υπογράφοντες ενεργούν κατ’ εντολή και με πληρεξούσιο από τη διεύθυνση της εταιρείας. HD 6/15 M Portable HD 7/17 M Portable Ηλεκτρική σύνδεση Τάση V 230 400 Φάση ~ 1 3 Συχνότητα Hz 50 50 Ισχύς σύνδεσης kW 3,1 4,2 Τύπος προστασίας IPX5 IPX5 Ασφάλεια δικτύου (με χρονοκαθυστέρηση) A 16 16 Καλώδιο προέκτασης 30 m mm

2,5 2,5 Σύνδεση νερού Πίεση παροχής (μέγ.) MPa 1 1 Θερμοκρασία παροχής (μέγ.) °C 60 60 Ποσότητα παροχής (ελάχ.) l/min 13 15 Ύψος αναρρόφησης (μέγ.) m 0,5 0,5 Στοιχεία ισχύος συσκευής Μέγεθος του βασικού ακροφυσίου 033 040 Πίεση λειτουργίας MPa 15 17 Υπερπίεση λειτουργίας (μέγ.) MPa 22,5 25,5 Παροχή, νερό l/min 9,3 11,6 Δύναμη οπισθοδρόμησης του πιστολιού υψηλής πίεσης N 28,6 35,5 Διαστάσεις και βάρη Τυπικό βάρος λειτουργίας kg 30 32 Μήκος mm 590 590 Πλάτος mm 320 320 Ύψος mm 430 430 Ποσότητα λαδιού l 0,25 0,20 Είδος λαδιού Τύπος 15W40 15W40 Μετρημένες τιμές κατά EN 60335-2-79 Τιμή δονήσεων χεριού-βραχίονα m/s

2,4 3,0 Αβεβαιότητα Κ m/s

0,7 0,8 Στάθμη ηχητικής πίεσης L

dB(A) 74 79 Αβεβαιότητα Κ

dB(A) 3 3 Στάθμη ηχητικής ισχύος L
