ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 19420.M Vimar

tica y óptica y mando para electroválvula. Alimentación de 230 V~ y 50-60 Hz. Ηλεκτρονικός ανιχνευτής μεθανίου με ηχητική και οπτική σήμανση και έλεγχο ηλεκτροβαλβίδας, τροφοδοσία 230 V~ 50-60 Hz.2 - ITALIANO INDICE Per l’installatore

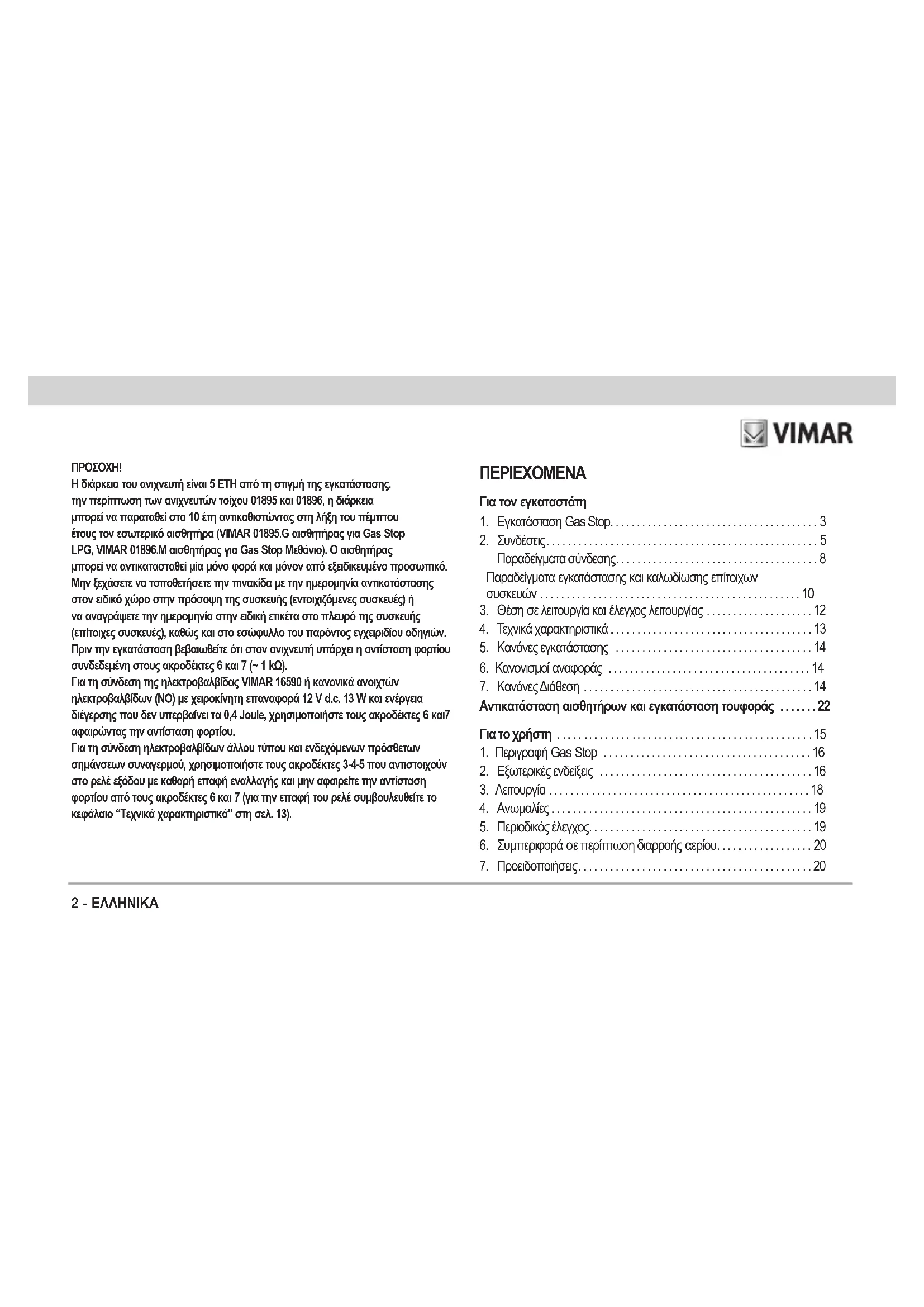

1. Εγκατάσταση Gas Stop.......................................3

2. Συνδέσεις...................................................5

Παραδείγματα σύνδεσης......................................8 Παραδείγματα εγκατάστασης και καλωδίωσης επίτοιχων συσκευών .................................................10

3. Θέση σε λειτουργία και έλεγχος λειτουργίας ....................12

4. Τεχνικά χαρακτηριστικά ......................................13

5. Κανόνες εγκατάστασης .....................................14

6. Κανονισμοί αναφοράς ......................................14

7. Κανόνες Διάθεση ...........................................14

Αντικατάσταση αισθητήρων και εγκατάσταση τουφοράς .......22 Για το χρήστη . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

1. Περιγραφή Gas Stop .......................................16

2. Εξωτερικές ενδείξεις ........................................16

5. Περιοδικός έλεγχος..........................................19

6. Συμπεριφορά σε περίπτωση διαρροής αερίου..................20

Η διάρκεια του ανιχνευτή είναι 5 ΕΤΗ από τη στιγμή της εγκατάστασης. την περίπτωση των ανιχνευτών τοίχου 01895 και 01896, η διάρκεια μπορεί να παραταθεί στα 10 έτη αντικαθιστώντας στη λήξη του πέμπτου έτους τον εσωτερικό αισθητήρα (VIMAR 01895.G αισθητήρας για Gas Stop LPG, VIMAR 01896.M αισθητήρας για Gas Stop Μεθάνιο). Ο αισθητήρας μπορεί να αντικατασταθεί μία μόνο φορά και μόνον από εξειδικευμένο προσωπικό. Μην ξεχάσετε να τοποθετήσετε την πινακίδα με την ημερομηνία αντικατάστασης στον ειδικό χώρο στην πρόσοψη της συσκευής (εντοιχιζόμενες συσκευές) ή να αναγράψετε την ημερομηνία στην ειδική ετικέτα στο πλευρό της συσκευής (επίτοιχες συσκευές), καθώς και στο εσώφυλλο του παρόντος εγχειριδίου οδηγιών. Πριν την εγκατάσταση βεβαιωθείτε ότι στον ανιχνευτή υπάρχει η αντίσταση φορτίου συνδεδεμένη στους ακροδέκτες 6 και 7 (~ 1 kΩ). Για τη σύνδεση της ηλεκτροβαλβίδας VIMAR 16590 ή κανονικά ανοιχτών ηλεκτροβαλβίδων (NO) με χειροκίνητη επαναφορά 12 V d.c. 13 W και ενέργεια διέγερσης που δεν υπερβαίνει τα 0,4 Joule, χρησιμοποιήστε τους ακροδέκτες 6 και7 αφαιρώντας την αντίσταση φορτίου. Για τη σύνδεση ηλεκτροβαλβίδων άλλου τύπου και ενδεχόμενων πρόσθετων σημάνσεων συναγερμού, χρησιμοποιήστε τους ακροδέκτες 3-4-5 που αντιστοιχούν στο ρελέ εξόδου με καθαρή επαφή εναλλαγής και μην αφαιρείτε την αντίσταση φορτίου από τους ακροδέκτες 6 και 7 (για την επαφή του ρελέ συμβουλευθείτε το κεφάλαιο “Τεχνικά χαρακτηριστικά” στη σελ. 13).ЕΛΛΗΝΙΚΑ - 3

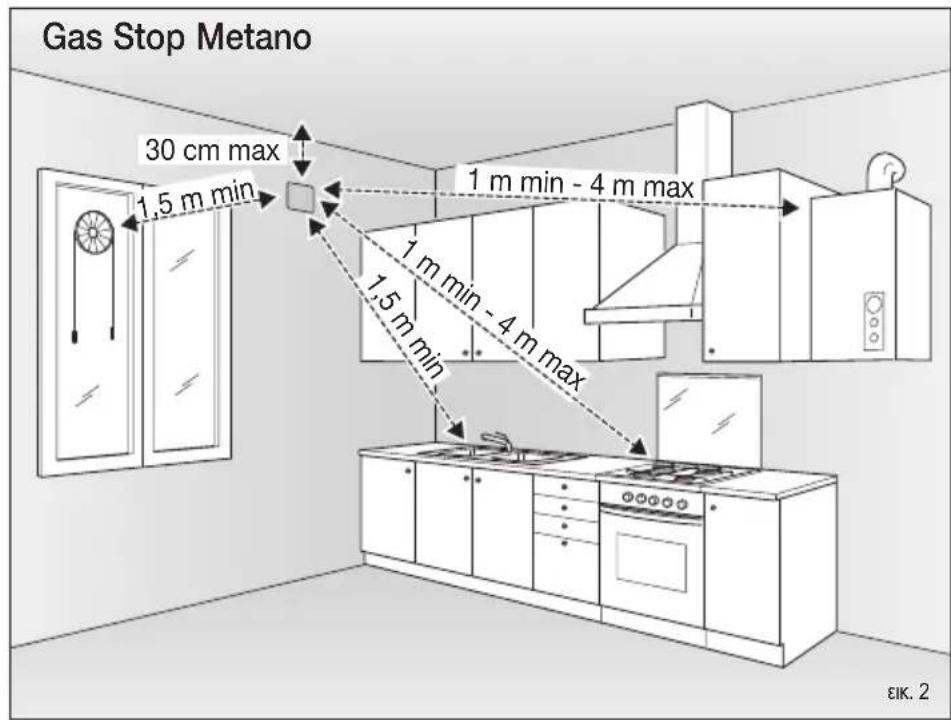

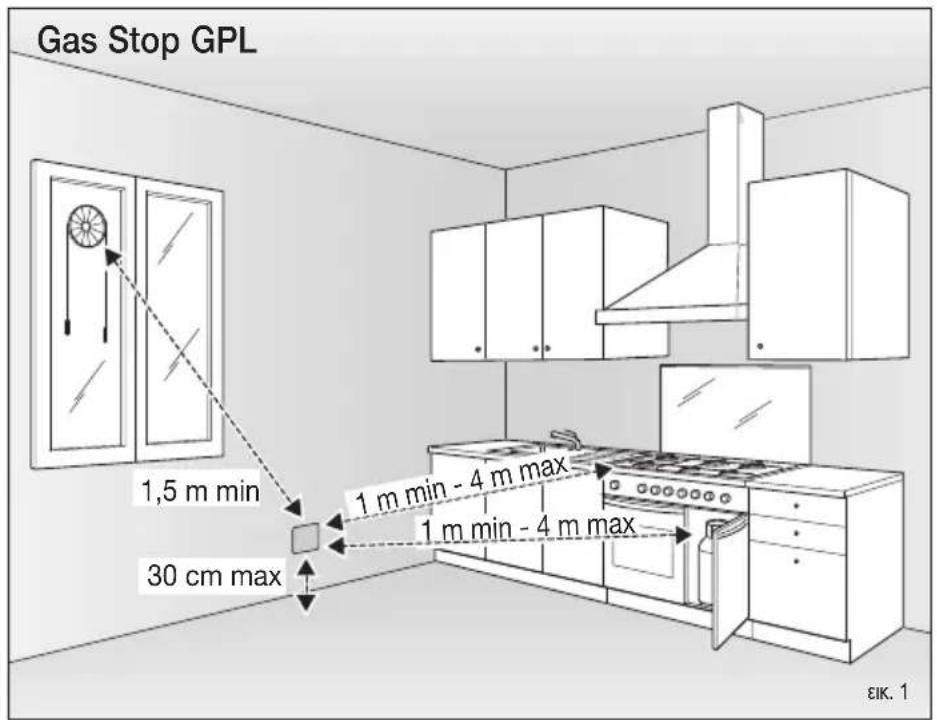

1. Εγκατάσταση Gas Stop

Για τις εργασίες εγκατάστασης,τακτικής και έκτακτης συντήρησηςκαι για τη θέση σε λειτουργίατης συσκευής, απευθυνθείτε σε εξουσιοδοτημένους τεχνικούς.Ο ανιχνευτής υγραερίου ή μεθανίου πρέπει να εγκαθίσταται σε θέση εκτεθειμένη στη φυσική κυκλοφορίατου αέρα, σε απόσταση που δεν υπερβαίνει τα 3-4 m από λέβητες, θερμοσίφωνες, εστίες και φιάλεςαερίου και σε ύψος 20-30 cm από το δάπεδο (εικ. 1 - Gas Stop LPG) ή σε απόσταση 20-30 cm από την οροφή(εικ. 2 - Gas Stop Μεθάνιο). 1,5 m min 30 cm max 1 m min - 4 m max 1 m min - 4 m max εικ. 1 Gas Stop GPL Για τον εγκαταστάτη4 - ЕΛΛΗΝΙΚΑ 30 cm max 1 m min - 4 m max 1 m min - 4 m max 1,5 m min 1,5 m min εικ. 2 Gas Stop Metano Ο ανιχνευτής υγραερίου ή μεθανίουδεν πρέπει να εγκαθίσταται:• σε υπαίθριο χώρο• κοντά σε εστίες και συσκευές μαγειρέματος• κοντά σε νεροχύτες και βρύσες νερού• κοντά σε απορροφητήρες αέρα, παράθυρα, ανεμιστήρες κλπ.• σε υπερβολικά υγρούς ή ξηρούς χώρους• σε χώρους όπου η βρωμιά ή η σκόνη μπορούν να βουλώσουν τις γρίλιες ή να μπλοκάρουν τον αισθητήρα• όπου η θερμοκρασία υπερβαίνει τα όρια λειτουργίας του ανιχνευτή (από –10 °C έως +40 °C)• σε κλειστούς χώρους (πίσω από κουρτίνες, στο εσωτερικό ντουλαπιών κλπ.).ЕΛΛΗΝΙΚΑ - 5 Σε διαφορετικούς χώρους ενός κτιρίου μπορούν να εγκατασταθούν περισσότεροι ανιχνευτές, οι οποίοι ελέγχουν την ίδια ηλεκτροβαλβίδα. Στην περίπτωση αυτή η τροφοδοσία κάθε ανιχνευτή πρέπει να καταλήγει στους ακροδέκτες L και N τηρώντας την πολικότητα (L με L, N με N) και οι έξοδοι για την ηλεκτροβαλβίδα κάθε ανιχνευτή πρέπει να συνδέονται παράλληλα μεταξύ τους, τηρώντας την αρίθμηση των ακροδεκτών (6 με 6, 7 με 7). Με τον τρόπο αυτό η διαρροή αερίου σε οποιονδήποτε χώρο θα προκαλέσει τη διακοπή της παροχής αερίου κλείνοντας τη ηλεκτροβαλβίδα, ενώ η οπτική/ηχητική σήμανση του ανιχνευτή από τον οποίο προέρχεται το ηλεκτρικό σήμα κλεισίματος υποδηλώνει σε ποιο χώρο παρουσιάστηκε η διαρροή (βλ. παράδειγμα στην εικ. 4).

• ακροδέκτες L - N: τροφοδοσία 230 V~ ±10% 50-60 Hz

• ακροδέκτες 6 - 7: σύνδεση ηλεκτροβαλβίδας VIMAR 16590 ή κανονικά ανοιχτής ηλεκτροβαλβίδας με χειροκίνητη επαναφορά 12 V d.c. 13 W και ενέργεια διέγερσης που δεν υπερβαίνει τα 0,4 Joule μετά την αφαίρεση της αντίσταση

• ακροδέκτες 3 - 4 - 5: ρελέ εξόδου με καθαρή επαφή εναλλαγής για σύνδεση πρόσθετων σημάνσεων συναγερμού και ηλεκτροβαλβίδων διαφορετικού τύπου (ακροδέκτες 3-4 για κανονικά κλειστές και 4-5 για κανονικά ανοιχτές) Όλες οι ηλεκτροβαλβίδες πρέπει να είναι χειροκίνητης επαναφοράς. Εάν στους ακροδέκτες 6 και 7 δεν συνδεθεί ηλεκτροβαλβίδα του ενδεδειγμένου τύπου ή η αντίσταση φορτίου, η κίτρινη ενδεικτική λυχνία του ανιχνευτή αναβοσβήνει κατά την ομαλή λειτουργία υποδηλώνοντας την απουσία σύνδεσης, πράγμα που δεν επηρεάζει ωστόσο τις επιδόσεις του προϊόντος. Για τον εγκαταστάτη6 - ЕΛΛΗΝΙΚΑ

Idea: κωδ. 16591 - 16592 8000: κωδ. 08496 - 08497 Επίτοιχες συσκευές: κωδ. 01895 - 01896 Το κύκλωμα τροφοδοσίας 230 V~, η έξοδος της ηλεκτροβαλβίδας 12 V d.c. και το ρελέ εξόδου με καθαρή επαφή, χωρίζονται μεταξύ τους με διπλή μόνωση. Αυτό σημαίνει ότι στο ρελέ μπορεί να συνδεθεί ηλεκτροβαλβίδα με τροφοδοσία είτε από το δίκτυο είτε με τάση SELV και ότι η έξοδος για την ηλεκτροβαλβίδα 12 V d.c. παρέχει τάση SELV. Επίτοιχες συσκευές: κωδ. 01895 - 01896 Στην περίπτωση των ανιχνευτών τοίχου 01895 και 01896, η διάρκεια μπορεί να παραταθεί στα 10 έτη αντικαθιστώντας στη λήξη του πέμπτου έτους τον εσωτερικό αισθητήρα (VIMAR 01895.G αισθητήρας για Gas Stop LPG, VIMAR 01896.M αισθητήρας για Gas Stop Μεθάνιο). Ο αισθητήρας μπορεί να αντικατασταθεί μία μόνο φορά και μόνον από εξειδικευμένο

Eikon: art. 20420 - 20421 Arké: art. 19420 - 19421 Plana: art. 14420 - 14421 Το κύκλωμα τροφοδοσίας 230 V~ και η έξοδος της ηλεκτροβαλβίδας 12 V d.c., χωρίζονται μεταξύ τους με διπλή μόνωση. Αυτό σημαίνει ότι η έξοδος παρέχει τάση SELV. Το ρελέ εξόδου με καθαρή επαφή χωρίζεται με μονή μόνωση. Αυτό σημαίνει ότι μπορεί να συνδεθεί ηλεκτροβαλβίδα με τροφοδοσία από το δίκτυο.ЕΛΛΗΝΙΚΑ - 7 Για τον εγκαταστάτη LN 576 43 Gas Stop GPL - art. 01895 Gas Stop Metano - art. 01896

57346NL 57346NL Παράλληλη εγκατάσταση περισσοτέρων ανιχνευτών με ηλεκτροβαλβίδα VIMAR 16590 ή ισοδύναμο μοντέλο

ElettrovalvolaNO 16590 57346NL Παραδείγματα σύνδεσης Εγκατάσταση ενός ανιχνευτή με ηλεκτροβαλβίδα VIMAR 16590 ή ισοδύναμο μοντέλο εικ. 3 εικ. 4 Ηλεκτροβαλβίδα NO 16590 Ηλεκτροβαλβίδα NO 16590ЕΛΛΗΝΙΚΑ - 9

36NL 230 V~12 V~ / 12 V d.c.ElettrovalvolaNCResistenzadi carico Εγκατάσταση ενός ανιχνευτή με ηλεκτροβαλβίδα χειροκίνητης επαναφοράς (NC 230 V~/12 V~/12 V d.c. Idea, 8000, επίτοιχο) (NC 230 V~ Eikon, Arké, Plana) Για την επαφή του ρελέ συμβουλευθείτε το κεφάλαιο “Τεχνικά χαρακτηριστικά” στη σελ. 13. Για την επαφή του ρελέ συμβουλευθείτε το κεφάλαιο “Τεχνικά χαρακτηριστικά” στη σελ. 13. Εγκατάσταση ενός ανιχνευτή με ηλεκτροβαλβίδα χειροκίνητης επαναφοράς (NO 230 V~/12 V~/12 V d.c. Idea, 8000, επίτοιχο) (NO 230 V~ Eikon, Arké, Plana) εικ. 5 εικ. 6 Για τον εγκαταστάτη Ηλεκτροβαλβίδα NC Ηλεκτροβαλβίδα NOΑντίσταση φορτίουΑντίσταση φορτίου10 - ЕΛΛΗΝΙΚΑ

Εγκατάσταση Καλωδίωση εντός της τοιχοποιίας Παραδείγματα εγκατάστασης και καλωδίωσης επίτοιχων συσκευών εικ. 7 εικ. 8ЕΛΛΗΝΙΚΑ - 11 Tagliare l'apertura(max 11x11 mm) Tagliare l'apertura (max 11x11 mm) ø max 10 mm H05VV-F 4x0,75 mm

Καλωδίωση με μίνι κανάλι Καλωδίωση με καλώδιο Χρησιμοποιείτε μόνο την έξοδο ρελέ με φορτία 230 V~. εικ. 9εικ. 9 Για τον εγκαταστάτη Κοπή ανοίγματος (μέγ. 11x11) Κοπή ανοίγματος (μέγ. 11x11)12 - ЕΛΛΗΝΙΚΑ

• για την εκτέλεση της δοκιμής λειτουργίας, χρησιμοποιείτε μόνο τη φιάλη “Αέριο δοκιμής” που διατίθεται με τον ανιχνευτή. Μη χρησιμοποιείτε αέριο για αναπτήρες, καθώς μπορεί να προκαλέσει ανεπανόρθωτες βλάβες στον εσωτερικό αισθητήρα

• η συσκευή δεν πρέπει να εκτίθεται σε: - αναθυμιάσεις από διαλύτες - αναθυμιάσεις αρωμάτων, χλωρίνης, αμμωνίας κλπ - αναθυμιάσεις από κόλλες, χρώματα, σιλικόνες - αέρια διαφορετικά του ενδεδειγμένου

3. Θέση σε λειτουργία και έλεγχος λειτουργίας

• βεβαιωθείτε ότι η εγκατάσταση διαθέτει ηλεκτροβαλβίδα διακοπής αερίου και ότι είναι κανονικά συνδεδεμένη

• συνδέστε την τροφοδοσία 230 V~ ±10% 50-60 Hz στους ακροδέκτες L και N. Ο ανιχνευτής εκτελεί μια φάση προετοιμασίας (ΠΡΟΘΕΡΜΑΝΣΗ) διάρκειας περίπου 60 δευτερολέπτων, κατά την οποία διακόπτονται τα σήματα προς την ηλεκτροβαλβίδα και το βομβητή: η φάση αυτή επισημαίνεται από το άναμμα της πράσινης και της κίτρινης ενδεικτικής λυχνίας.

• μετά την πάροδο του χρόνου προθέρμανσης η κίτρινη ενδεικτική

σβήνει και ο ανιχνευτής είναι έτοιμος για λειτουργία.

• για τη δοκιμή λειτουργίας κρατήστε τη φιάλη “Αέριο δοκιμής VIMAR” 01899 κατακόρυφα με τη βαλβίδα προς τα πάνω και το στόμιο παροχής σε επαφή με την κάτω γρίλια του ανιχνευτή.

• πιέστε μια φορά τη βαλβίδα παροχής μιας δόσης που είναι ρυθμισμένη για την απελευθέρωση του αερίου δοκιμής: ο ανιχνευτής επισημαίνει το συναγερμό ενεργοποιώντας το βομβητή, ανάβοντας την κόκκινη ενδεικτική λυχνία

μετά από 20 δευτερόλεπτα, κλείνοντας τη συνδεδεμένη ηλεκτροβαλβίδα με επανειλημμένα ηλεκτρικά σήματα ανά 15 δευτ. στους ακροδέκτες 6 και 7 και μεταγωγή της επαφής του ρελέ εξόδου (ακροδέκτες 3-4-5) Όταν σβήσει η κόκκινη ενδεικτική λυχνία (τερματισμός κατάστασης συναγερμού), απενεργοποιείται ο βομβητής, μετακινείται η επαφή στους ακροδέκτες 3-4-5 και διακόπτονται τα σήματα στους ακροδέκτες 6 και 7. Μετά τη θετική έκβαση της δοκιμής, αποκαταστήστε την παροχή αερίου με τη χειροκίνητη επαναφορά της ηλεκτροβαλβίδας.ЕΛΛΗΝΙΚΑ - 13

4. Τεχνικά χαρακτηριστικά

• Τροφοδοσία: 230 V~ ±10% 50-60 Hz

• Ευαίσθητο στοιχείο: ημιαγωγός διοξειδίου του κασσιτέρου με φυσικό φίλτρο

• Ρύθμιση: σφραγισμένη με θερμική αντιστάθμιση

• Όριο ρύθμισης Gas Stop LPG: συναγερμός: 9% L.I.E.

• Όριο ρύθμισης Gas Stop Μεθάνιο: συναγερμός: 9% L.I.E.

• Προστασία από βραχυκυκλώματα: ηλεκτρονικού τύπου χωρίς ασφάλεια

• Ακροδέκτες L - N: τροφοδοσία 230 V~ 50-60 Hz

• Ακροδέκτες 6 - 7: σύνδεση ηλεκτροβαλβίδας VIMAR 16590 ή κανονικά ανοιχτής ηλεκτροβαλβίδας με χειροκίνητη επαναφορά 12 V d.c. 13 W και ενέργεια διέγερσης που δεν υπερβαίνει τα 0,4 Joule μετά την αφαίρεση της αντίσταση φορτίου

• ακροδέκτες 3 - 4 - 5: ρελέ εξόδου με καθαρή επαφή εναλλαγής για σύνδεση πρόσθετων σημάνσεων συναγερμού και ηλεκτροβαλβίδων διαφορετικού τύπου (ακροδέκτες 3-4 για κανονικά κλειστές και 4-5 για κανονικά ανοιχτές) - NO 5 A 250 V~ (Eikon, Arké, Idea, Plana, 8000, επίτοιχο) - NO 5 A 12 V d.c. (Idea, 8000, επίτοιχο) - NO 10 A 12 V~ (Idea, 8000, επίτοιχο) - NC 2 A 250 V~ (Eikon, Arké, Idea, Plana, 8000, επίτοιχο) - NC 3 A 12 V~ (Idea, 8000, επίτοιχο) - NC 1 A 12 V d.c. (Idea, 8000, επίτοιχο)

• Σημάνσεις επέμβασης: - ηχητική μέσω πιεζοηλεκτρικού βομβητή 85 dB σε 1 m - οπτική μέσω ενδεικτικών λυχνιών (πράσινη , κίτρινη , κόκκινη

• Διάρκεια της συσκευής: - Eikon, Arké, Idea, Plana, 8000: 5 ETH από την στιγμή της εγκατάστασης - Επίτοιχοι μηχανισμοί: 10 ETH από την στιγμή της εγκατάστασης αντικαθιστώντας τον αισθητήρα μετά από 5 ETH

• Βαθμός προστασίας: - IP40 για εντοιχιζόμενες συσκευές (Eikon, Arké, Idea, Plana, 8000) - IP42 για επίτοιχες συσκευές

• Θερμοκρασία λειτουργίας: από –10 °C έως +40 °C

• Επιτρεπόμενη σχετική υγρασία: μέγ. 30-90% χωρίς

• Περίβλημα από αυτοσβενούμενο πολυκαρβονικό υλικό

• Βιδωτοί ακροδέκτες για στερέωση άκαμπτων ή εύκαμπτων αγωγών πάχους έως 2,5 mm

1. L.I.E. : Επίπεδο κατώτερο της εκρήξεως

Για τον εγκαταστάτη14 - ЕΛΛΗΝΙΚΑ

5. Κανόνες εγκατάστασης

Η εγκατάσταση πρέπει να πραγματοποιείται από εξειδικευμένο προσωπικό σύμφωνα με τους κανονισμούς που διέπουν την εγκατάσταση του ηλεκτρολογικού εξοπλισμού και ισχύουν στη χώρα όπου εγκαθίστανται τα προϊόντα. Στο δίκτυο τροφοδοσίας πρέπει να προβλέπεται πολυπολικός διακόπτης αποσύνδεσης.

6. Κανονισμοί αναφοράς

• Εντοιχιζόμενες συσκευές (Eikon, Arké, Idea, Plana, 8000): - Οδηγία ΧΤ - Πρότυπο CEI 216-8 - Οδηγία EMC - Πρότυπο EN 50270

• Επίτοιχες συσκευές: - Οδηγία ΧΤ - Πρότυπο EN 50194-1 - Οδηγία EMC - Πρότυπο EN 50270 Κανονισμός REACh (ΕΕ) αρ. 1907/2006 – Άρθρο 33. Το προϊόν μπορεί να περιέχει ίχνη μολύβδου.

Η ΕΓΚΑΤΑΣΤΑΣΗ ΤΟΥ ΑΝΙΧΝΕΥΤΗ ΑΕΡΙΟΥ ΔΕΝ ΑΠΑΛΛΑΣΣΕΙ ΤΟ ΧΡΗΣΤΗ ΑΠΟ ΤΗΝ ΤΗΡΗΣΗ ΟΛΩΝ ΤΩΝ ΚΑΝΟΝΩΝ ΠΟΥ ΑΦΟΡΟΥΝ ΤΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΚΑΙ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ ΤΩΝ ΣΥΣΚΕΥΩΝ ΑΕΡΙΟΥ (EN 1775), ΤΟΝ ΑΕΡΙΣΜΟ ΤΩΝ ΧΩΡΩΝ ΚΑΙ ΤΗΝ ΑΠΑΓΩΓΗ ΤΩΝ ΠΡΟΪΟΝΤΩΝ ΤΗΣ ΚΑΥΣΗΣ ΣΥΜΦΩΝΑ ΜΕ ΤΑ ΤΕΧΝΙΚΑ ΠΡΟΤΥΠΑ ΚΑΙ ΤΙΣ ΙΣΧΥΟΥΣΕΣ ΤΟΠΙΚΕΣ ΔΙΑΤΑΞΕΙΣ. ΑΗΗΕ - Ενημέρωση των χρηστών Το σύμβολο διαγραμμένου κάδου απορριμμάτων, όπου υπάρχει επάνω στη συσκευή ή στη συσκευασία της, υποδεικνύει ότι το προϊόν στο τέλος της διάρκειας ζωής του πρέπει να συλλέγεται χωριστά από τα υπόλοιπα απορρίμματα. Στο τέλος της χρήσης, ο χρήστης πρέπει να αναλάβει να παραδώσει το προϊόν σε ένα κατάλληλο κέντρο διαφοροποιημένης συλλογής ή να το παραδώσει στον αντιπρόσωπο κατά την αγορά ενός νέου προϊόντος. Σε καταστήματα πώλησης με επιφάνεια πωλήσεων τουλάχιστον 400 m

μπορεί να παραδοθεί δωρεάν, χωρίς καμία υποχρέωση για αγορά άλλων προϊόντων, τα προϊόντα για διάθεση, με διαστάσεις μικρότερες από 25 cm. Η επαρκής διαφοροποιημένη συλλογή, προκειμένου να ξεκινήσει η επόμενη διαδικασία ανακύκλωσης, επεξεργασίας και περιβαλλοντικά συμβατής διάθεσης της συσκευής, συμβάλλει στην αποφυγή αρνητικών επιπτώσεων για το περιβάλλον και την υγεία και προωθεί την επαναχρησιμοποίηση ή/ και ανακύκλωση των υλικών από τα οποία αποτελείται η συσκευή.ЕΛΛΗΝΙΚΑ - 15 Για το χρήστη

Ο ανιχνευτής που αγοράσατε είναι ένα προϊόν προηγμένης τεχνολογίας, μελετημένο και κατασκευασμένο σύμφωνα με τα ισχύοντα τεχνικά πρότυπα και τις ευρωπαϊκές οδηγίες. Η διάρκειά του είναι 5 ΕΤΗ από τη στιγμή της εγκατάστασης. Στην περίπτωση των ανιχνευτών τοίχου 01895 και 01896, η διάρκεια μπορεί να παραταθεί στα 10 έτη αντικαθιστώντας στη λήξη του πέμπτου έτους τον εσωτερικό αισθητήρα (VIMAR 01895.G αισθητήρας για Gas Stop LPG, VIMAR 01896. M αισθητήρας για Gas Stop Μεθάνιο). Ο αισθητήρας μπορεί να αντικατασταθεί μία μόνο φορά και μόνον από εξειδικευμένο προσωπικό (σελ. 2). Διαβάστε προσεκτικά τις οδηγίες για το χρήστη. Απευθυνθείτε στον εγκαταστάτη σας κατά την ημερομηνία λήξης ώστε να φροντίσει για την αναγκαία αντικατάσταση της συσκευής. Η ημερομηνία λήξης πρέπει να αναγράφεται στη συσκευή από τον εγκαταστάτη χρησιμοποιώντας την ειδική πινακίδα/ετικέτα κατά τη θέση σε λειτουργία. ΣΗΜΕΙΩΣΕΙΣ ΓΙΑ ΤΗΝ ΕΓΚΑΤΑΣΤΑΣΗ Για τις εργασίες εγκατάστασης, τακτικής και έκτακτης συντήρησης και για τη θέση σε λειτουργία της συσκευής, απευθυνθείτε σε εξουσιοδοτημένους τεχνικούς.

Gas Stop LPG και Gas Stop Μεθάνιο Οι ηλεκτρονικοί ανιχνευτές υγραερίου και μεθανίου είναι κατάλληλοι για την ανίχνευση της παρουσίας σε ένα χώρο LPG και υγραερίου (Gas Stop GPL) ή Μεθανίου (Gas Stop Metano) σε ανώμαλη συγκέντρωση πολύ κατώτερη από το όριο επικινδυνότητας και για να επεμβαίνουν στην ηλεκτροβαλβίδα on-off διακόπτοντας την παροχή αερίου και επισημαίνοντας με οπτικές ενδείξεις (λυχνίες) και ηχητικά σήματα (βομβητής) την ανίχνευση αερίου και τη διακοπή της παροχής. Οι ενδεικτικές λυχνίες βρίσκονται στην πρόσοψη της συσκευής και αναλόγως με την κατάσταση (σβηστή

) υποδηλώνουν την κατάσταση λειτουργίας του ανιχνευτή (σύμφωνα με την παράγραφο “Λειτουργία”). Ο βομβητής για το ηχητικό σήμα βρίσκεται στο εσωτερικό του ανιχνευτή και επισημαίνει την κατάσταση συναγερμού (βλ. “Λειτουργία”). Η ρύθμιση του ορίου επέμβασης στην καθορισμένη τιμή (βλ. “Χαρακτηριστικά”) πραγματοποιείται και σφραγίζεται από το εργοστάσιο σε κατάλληλο θάλαμο για κάθε ανιχνευτή, στην

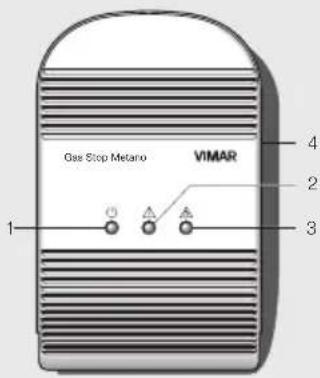

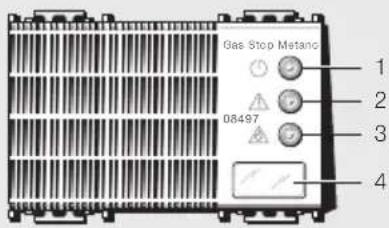

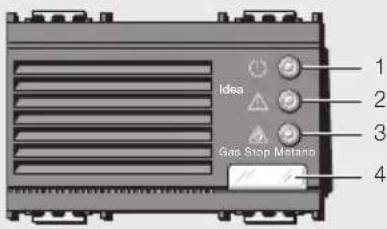

2. Εξωτερικές ενδείξεις

: λειτουργία του ανιχνευτή

: βλάβη αισθητήρα ή αποσύνδεση ηλεκτροβαλβίδας

: κατάσταση συναγερμού

4. Θέση τοποθέτησης πινακίδας με την ένδειξη της ημερομηνίας

αντικατάστασης του ανιχνευτή ΣΗΜ. Συμβουλευθείτε την παράγραφο “Λειτουργία” για αναλυτικότερη εξήγηση τις κατάστασης των ενδεικτικών λυχνιών ηλεκτρονική πλακέτα του οποίου υπάρχει κύκλωμα θερμικής αντιστάθμισης ώστε ο βαθμός της ευαισθησίας να παραμένει πάντοτε σταθερός ανεξάρτητα από τη μεταβολή των συνθηκών του περιβάλλοντος χρήσης (θερμοκρασία, υγρασία).ЕΛΛΗΝΙΚΑ - 17ЕΛΛΗΝΙΚΑ - 17 Για το χρήστη Gas Stop Metano

Gas Stop GPL - art. 19421 Gas Stop Metano - art. 19420 Gas Stop GPL art. 01895 Gas Stop Metano art. 0189618 - ЕΛΛΗΝΙΚΑ18 - ЕΛΛΗΝΙΚΑ Η επέμβαση επιτυγχάνεται με επανειλημμένα ηλεκτρικά σήματα ανά 15 δευτ. στους ακροδέκτες 6 και 7 και μεταγωγή της επαφής του ρελέ εξόδου (ακροδέκτες 3-4-5). Η επέμβαση επισημαίνεται από το άναμμα της κίτρινης ενδεικτικής (αναλαμπή κατά τη διάρκεια των σημάτων της ηλεκτροβαλβίδας). Όταν σβήσει η κόκκινη ενδεικτική λυχνία (τερματισμός κατάστασης συναγερμού), απενεργοποιείται ο βομβητής, μετακινείται η επαφή στους ακροδέκτες 3-4-5 και διακόπτονται τα σήματα στους ακροδέκτες 6 και 7. Στη συνέχεια είναι αναγκαία η χειροκίνητη επαναφορά της ηλεκτροβαλβίδας για να αποκατασταθεί η κανονική παροχή αερίου. 3.3. Συναγερμός Όταν η συγκέντρωση υπερβεί το όριο κινδύνου

(συναγερμός), ανάβει η κόκκινη ενδεικτική λυχνία , ενεργοποιείται ο βομβητής και, μετά από 20 περίπου δευτερόλεπτα συνεχούς σήμανσης κινδύνου, ο ανιχνευτής κλείνει την ηλεκτροβαλβίδα και ελέγχει τη μεταγωγή του ρελέ.

1. Βλ. “Τεχνικά χαρακτηριστικά - όριο ρύθμισης”

3.1. Άναμμα του ανιχνευτή Μετά το άναμμα (τροφοδοσία) του ανιχνευτή, εκτελείται μια φάση προετοιμασίας διάρκειας περίπου 60 δευτ. (προθέρμανση) κατά την οποία διακόπτονται τα σήματα προς την ηλεκτροβαλβίδα και το βομβητή. Η φάση αυτή επισημαίνεται από το άναμμα της πράσινης και της κίτρινης ενδεικτικής λυχνίας. 3.2. Κανονική λειτουργία Μετά την πάροδο του χρόνου προθέρμανσης, η κίτρινη ενδεικτική λυχνία

η πράσινη ενδεικτική λυχνία παραμένει αναμμένη υποδηλώνοντας τη λειτουργία του

3. ΛειτουργίαЕΛΛΗΝΙΚΑ - 19ЕΛΛΗΝΙΚΑ - 19

4.1. Αποσυνδεδεμένη ηλεκτροβαλβίδα Εάν η κίτρινη ενδεικτική λυχνία αναβοσβήνει ενώ η πράσινη λυχνία είναι αναμμένη, σημαίνει ότι ηλεκτροβαλβίδα ή η αντίσταση φορτίου δεν είναι σωστά συνδεδεμένη στους ακροδέκτες 6 και 7. 4.2. Βλάβη Σε περίπτωση που παρουσιαστεί βλάβη του αισθητήρα στο εσωτερικό του ανιχνευτή, η κίτρινη ενδεικτική λυχνία ανάβει σταθερά. Στην περίπτωση αυτή απευθυνθείτε στον εγκαταστάτη της εμπιστοσύνης σας. Για το χρήστη

5. Περιοδικός έλεγχος

Η VIMAR συνιστά τον περιοδικό έλεγχο της λειτουργίας του ανιχνευτή μέσω της φιάλης “Αέριο δοκιμής VIMAR” που διατίθεται με τη συσκευή και χρησιμοποιείται ως εξής:

• Κρατήστε τη φιάλη “Αέριο δοκιμής VIMAR” κατακόρυφα με τη βαλβίδα προς τα πάνω και το στόμιο παροχής σε επαφή με τη γρίλια του ανιχνευτή και στη συνέχεια πιέστε μια φορά τη βαλβίδα παροχής μιας δόσης που είναι ρυθμισμένη για την απελευθέρωση του αερίου δοκιμής.

• Μετά από λίγο ο ανιχνευτής επισημαίνει το συναγερμό ενεργοποιώντας το βομβητή, ανάβοντας την κόκκινη ενδεικτική

και κλείνοντας τη συνδεδεμένη ηλεκτροβαλβίδα με επανειλημμένα ηλεκτρικά σήματα ανά 15 δευτ. στους ακροδέκτες 6 και 7 και μεταγωγή της επαφής του ρελέ εξόδου (ακροδέκτες 3-4-5). Όταν σβήσει η κόκκινη ενδεικτική λυχνία (τερματισμός κατάστασης συναγερμού), απενεργοποιείται ο βομβητής, μετακινείται η επαφή στους ακροδέκτες 3-4-5 και διακόπτονται τα σήματα στους ακροδέκτες 6 και 7. Μετά τη θετική έκβαση της δοκιμής, αποκαταστήστε την παροχή αερίου με τη χειροκίνητη επαναφορά της ηλεκτροβαλβίδας. Άλλες μέθοδοι δοκιμής (π.χ. αναπτήρες ή διαφορετικά αέρια) μπορούν να προκαλέσουν βλάβη στον αισθητήρα ή/και λανθασμένα σήματα.20 - ЕΛΛΗΝΙΚΑ

• Μην τροποποιείτε και μην ανοίγετε τη συσκευή: κίνδυνος ηλεκτροπληξίας ή κακής λειτουργίας

• Καθαρίζετε τη συσκευή μόνο με υγρό πανί. Διατηρείτε ελεύθερες τις γρίλιες αερισμού

• Η συσκευή δεν πρέπει να εκτίθεται σε:

- αέρια αναπτήρων - αναθυμιάσεις από διαλύτες - αναθυμιάσεις αρωμάτων, χλωρίνης, αμμωνίας - αναθυμιάσεις από κόλλες, χρώματα, σιλικόνες - αέρια διαφορετικά του ενδεδειγμένου - ατμούς από το μαγείρεμα

• Για να γίνεται αισθητή η παρουσία αερίου στο χώρο, το υγραέριο και το μεθάνιο περιέχουν ουσία με χαρακτηριστική οσμή. Η οσμή αυτή μπορεί να γίνει αντιληπτή πριν την επέμβαση του ανιχνευτή, η ρύθμιση του οποίου ωστόσο είναι πολύ χαμηλότερη από το όριο εκρηκτικότητας του

6. Συμπεριφορά σε περίπτωση διαρροής αερίου

ΠΡΟΣΟΧΗ! Σε περίπτωση συναγερμού διατηρήστε την ψυχραιμία σας και:

• Σβήστε όλες τις ελεύθερες φλόγες και τις συσκευές αερίου.

• Κλείστε τη βάνα του μετρητή αερίου ή της φιάλης υγραερίου

• Μην ανάβετε ή σβήνετε τα φώτα. Μην ανάβετε συσκευές ή συστήματα με ηλεκτρική τροφοδοσία (συμπεριλαμβανομένων των ανιχνευτών αερίου)

• Ανοίξτε τις πόρτες και τα παράθυρα για να αυξήσετε τον αερισμό του

• Μη χρησιμοποιείτε τηλέφωνο εντός του ύποπτου χώρου παρουσίας του αερίου Εάν ο συναγερμός διακοπεί, πρέπει να εντοπίσετε την αιτία που τον προκάλεσε και να φροντίσετε για την αποκατάστασή της. Εάν ο συναγερμός εξακολουθεί και η αιτία της παρουσίας του αερίου δεν εντοπίζεται ή δεν μπορεί να αποκατασταθεί, εγκαταλείψτε το κτίριο και ειδοποιήστε την αρμόδια υπηρεσία

Η διάρκεια του αισθητήρα είναι 5 έτη από τη στιγμή της εγκατάστασης μπορεί να αντικατασταθεί μία μόνο φορά παρατείνοντας τη διάρκεια ζωής του ανιχνευτή στα 10 έτη. Πριν την αντικατάσταση, διαβάστε προσεκτικά την ετικέτα του ανιχνευτή και βεβαιωθείτε ότι ο αισθητήρας ΔΕΝ έχει αντικατασταθεί ποτέ. Σε διαφορετική περίπτωση αντικαταστήστε όλη τη συσκευή. Για την αντικατάσταση του αισθητήρα εφαρμόστε τις οδηγίες (σελ. 24)
