BEDIENUNGSANLEITUNG 19420.M Vimar

Erdgas-Warmelder - Flüssiggas-Warmelder

Detector gas metano - Detector GPL

Avixveutns aviou - Hktpovikoc avixveutc LPG

Muss vom Installateur ausgefült werden

Wandgeräte: Datum dem Sensor-Austausch

Elektronischer Flüssiggasmelder mit akustischer und optischer Anzeige sowie Magnetventilsteuerung, Spannungs versorgung 230V 50 - 60Hz

Elektronischer Erdgasmelder mit akustischer und optischer Anzeige sowie Magnetventilsteuerung, Spannungs versorgung 230V 50 - 60Hz

Der Melder hat eine Nutzdauer von 5 JAHREN ab Installation.

Die Nutzdauer der Melder für Wandinstallation 01895 und 01896 lasst sich auf 10 Jahre verlangern, wenn der interne Sensor - VIMAR 01895. G Sensor für Gas Stop LPG (Flüssiggasmelder)/VIMAR 01896.M Sensor für Gas Stop Methan (Erdgasmelder) - nach Ablauf der ersten fünf Jahre ersetzt wird. Der einmalige Ersatz des Sensors darf ausschiedlich durch Fachpersonal erfolgen.

Sie sollen das Schild mit dem Austauschdatum im entsprechenden Freiraum an der Frontseite des Gerats anbringen (bei Unterputzgeraten) oder das Datum auf dem entsprechenden Aufkleber vermerken und diesen an die Geräteseite heften (bei Wandgeräten). Tragen Sie das Datum außer dem auf der Umschlagrückseite der vorliegenden Betriebsanleitung ein. Überprüfen Sie vor der Installation, ob im Melder der an die Klemmen 6 und 7 (~1 kΩ) angeschlossene Lastwiderstand vorhanden ist. Zum Anschluss des Magnetventils VIMAR 16590 oder von Magnetventilen mit Arbeitskontakt, manueller Rückstellung 12 V DC 13 W und max. Erregungsenergie von 0,4 Joule verwenden Sie die Klemmen 6 und 7 bei ausgebautem Lastwiderstand. Zum Anschluss anderer Magnetventiltypen und ggf. zuslicher Alarmmeldungen verwenden Sie die Klemmen 3-4-5 des Ausgangsrelais mit potentialfreiem Wechselkontakt, trennen Sie allerdings nicht den Lastwiderstand von den Klemmen 6 und 7 (hinsichtlich der Relaisleistung siehe Kapitel "Technische Eigenschaften" auf Seite 13).

VIMAR

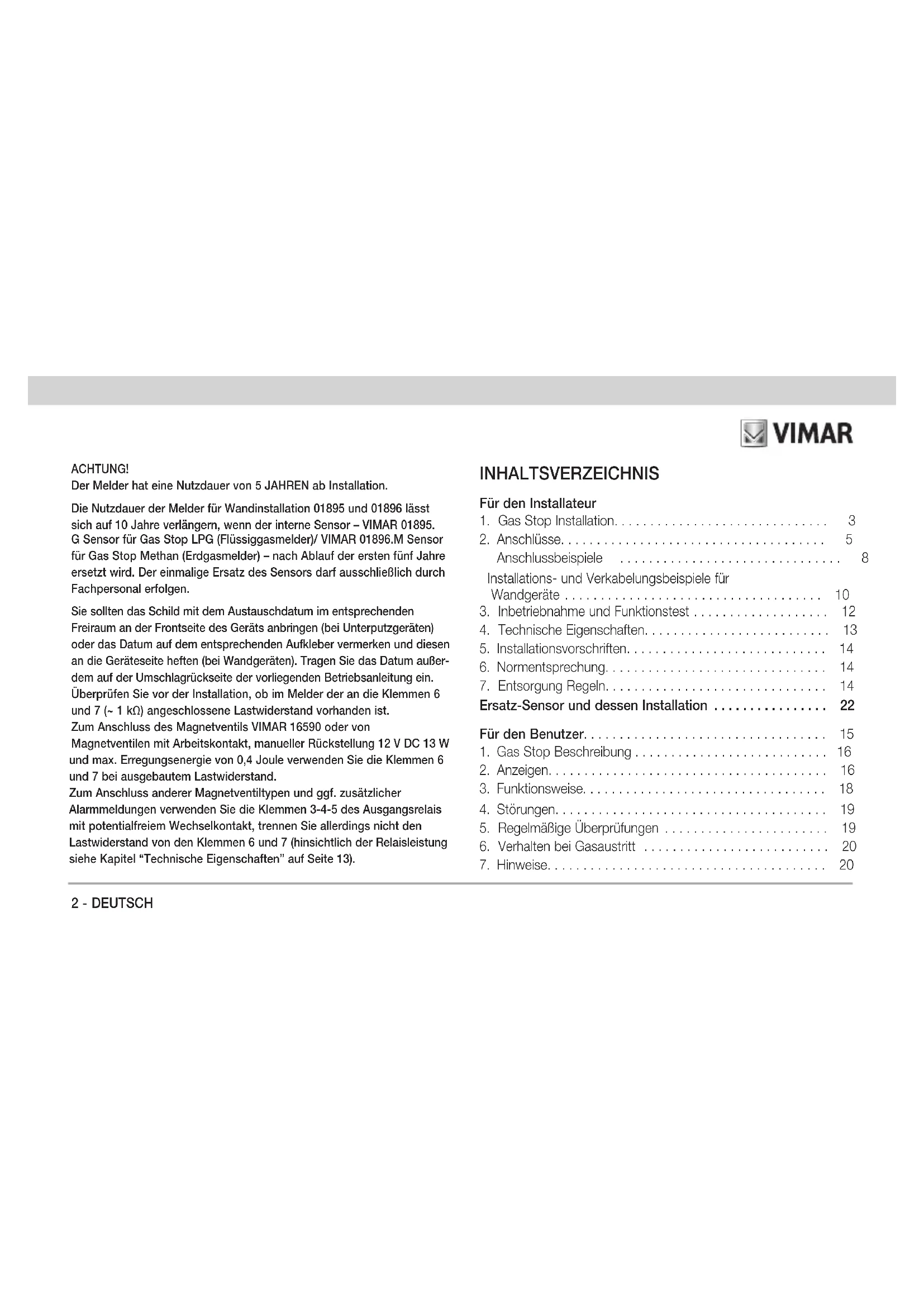

INHALTSVERZEICHNIS

1. Gas Stop Installation.. 3
   2.Anschlisse. 5 Anschlussbeispiele

Installations- und Verkabelungsbeispiele für Wandgeräte 10

1. Inbetriebnahme und Funktionstest 12
2. Technische Eigenschaften 13
3. Installationsvorschriften 14
   6.Normentsprechung. 14
4. Entsorgung Regeln. 14

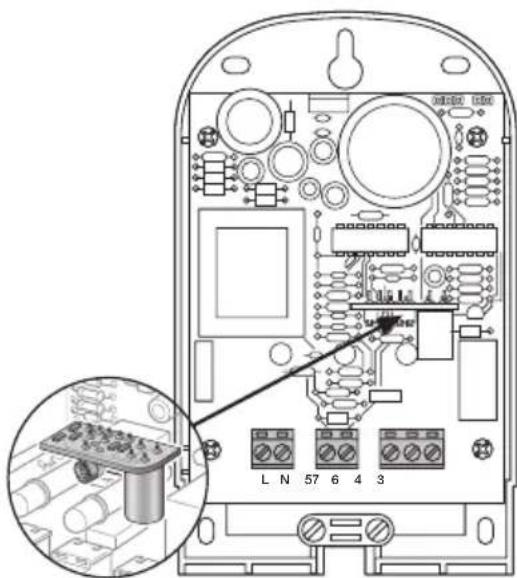

Ersatz-Sensor und dessen Installation 22

Fur den Benutzer. 15

1. Gas Stop Beschreibung 16
2. Anzeigen. 16
3. Funktionswise 18
4. Störungen 19
   5.Regelmäßige Uberprüfungen 19
5. Verhalten bei Gasaustritt 20
   7.Hinweise. 20

Wenden Sie sich an autorisiertes Fachpersonal für die Installation, die planmäßige und außerplanmäßige Wartung sowie für die Stillegung des Gerats. Der Flüssig- bzw. Erdgasmelder muss in eine vom natürlichen Luftstrom betroffene Position in einem maximalen Abstand von 3-4 m zu Kesselthermen, Wassererhitzern, Herden, Gasflaschen sowie in einem Abstand von 20-30 cm zum Boden (Abbildung 1 - Gas Stop GPL) oder von 20-30 cm zur Decke (Abbildung 2 - Gas Stop Erdgas) installiert werden.

VIMAR

Ungeeignete Installationsstandorte des Flüssig-bzw. Erdgasmelders sind:

im Freien
- geben Herden und Kochgeräten
- geben Spülen und Wasserarmaturen
- geben Luftabsaugern, Fenstern, Ventilatoren usw.
- in sehr feuchten oder trockenen Räumen
- in schmutz- oder staubanfälligen Räumen mit Gefahr, die Öffnungen zu verstopfen bzw. den Sensor zu stären
- bei Temperaturen über den Einsatzgrenzen des Warnmelders (von -10^ bis +40^ )
- in geschlossenen Bereichen (hinter Gardinen, Schranken usw.).

4- DEUTSCH

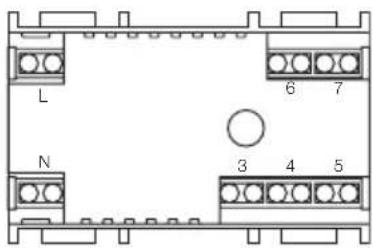

• Klemmen L - N: Spannungsversorgung 230 V~ ±10% 50-60 Hz
• Klemmen 6 - 7: Anschluss des Magnetventils VIMAR 16590 oder eines Magnetventils mit manueller Rückstellung, Arbeitskontakt 12 V DC 13 W und max. Erregungsenergie von 0,4 Joule nach Ausbau des Lastwiderstands
• Klemmen 3 - 4 - 5: Ausgansrelais mit potentialfreiem Wechselkontakt zum Anschluss zusätzlicher Alarmmeldungen und von vorgenanfter abweichender Magnetventiltypen (Klemmen 3-4 bei Magnetventil mit Ruhekontakt; Klemmen 4-5 bei Magnetventil mit Arbeitskontakt)

Samtliche Magnetventile müssen mit manueller Rückstellung ausgeführten sein.

Falls an Klemmen 6 und 7 weder ein der erwähnten Magnetventiltypen noch der Lastwiderstand angeschlossen ist, blinkt die gelbe LED des Melders beim normalen Betrieb zur Anzeige des mangelnden Anschlusszustands; dies beeinträchtigt jedoch nicht die Leistungsfähigkeit des Produkts.

Esleen sich mehrere Melder im gleichen Gebäude (verschiedene Räume) an ein einziges Magnetventil vernetzten.

Hierbei ist die Versorgung jeder Geräts an die Klemmen L und N unter Einhaltung der Polarisierung (L mit L; N mit N) zu legen, die Ausgänge zum Magnetventil jeder Warnmelders,müssen in zugeordneter Klemmenummerierung (6 mit 6;7 mit 7) parallelgeschaltet werden.

Somit wird ein Gasaustritt in einem beliebigen Raum die Gasversorgung unterbrechen und das Magnetventil schlieben, wobei die optische/akustische Anzeige des Warnmelders, der den elektrischen SchlieBimpuls gesendet hat, den vom Gasaustritt betroffenen Raum identifiziert (siehe Beispiel in Abb. 4).

ANMERKUNGEN

Idea: Art. 16591 - 16592

8000:Art.08496-08497

Wandgeräte: Art. 01895 - 01896

Der 230 V~ Versorgungskreis, der 12 V DC Ausgang zum Magnetventil und das Ausgangsrelais mit potentialfreiem Kontakt sind durch eine doppelte Isolierung unterinander getrennt. Dies bedeutet, dass an das Relais wahlweise ein mit Netz- bzw. SELV-Spannung versorgtes Magnetventil angeschlossen werden kann und dass der 12 V DC Ausgang zum Magnetventil eine SELV-Spannung liefert.

Wandgeräte: Art. 01895 - 01896

Die Nutzdauer der Melder für Wandinstallation 01895 und 01896 lasst sich auf 10 Jahre verlangern, wenn der interne Sensor - VIMAR 01895.G Sensor für Gas Stop LPG (Flüssiggasmelder)/ VIMAR 01896.M Sensor für Gas Stop Methan (Erdgasmelder) - nach Ablauf der ersten fünf Jahre ersetzt wird. Der einmalige Ersatz des SensorsarfasschlieBlich durch Fachpersonal erfolgen.

Eikon: art. 20420 - 20421

Arke: art. 19420 - 19421

Plana: art. 14420 - 14421

Der 230 V~ Versorgungskreis und der 12 V DC Ausgang zum Magnetventil sind durch eine doppelte Isolierung gegeneinander getrennt. Daraus ergibt sich, dass der Ausgang eine SELV-Spannung liefert.

Das Ausgangsrelais mit potentialfreiem Kontakt ist durch eine einfache Isolierung getrennt. Das heißt, es kann also ein mit Netzspannung versorgtes Magnetventil angeschlossen werden.

FürdenInstalleur

Gas Stop GPL

art. 20421

art. 19421

art. 14421

Gas Stop Metano

art. 20420

art. 19420

art. 14420

Gas Stop GPL

art. 16591

art.08496

Gas Stop Metano

art. 16592

art.08497

Gas Stop GPL - art. 01895

Gas Stop Metano - art. 01896

Anschlussbeispiele

Installation eines einzelnen Warnmelders mit Magnetventil VIMAR 16590 oder gleichwertigen Magnetventilen

Abb.3

VIMAR

Installation mehrerer parallelgeschalteter Warnmelder mit Magnetventil VIMAR 16590 oder gleichwertigen Magnetventilen

Abb. 4

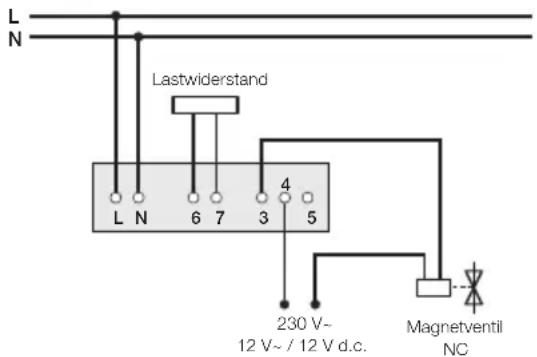

Installation eines einzelnen Warmmelders mit Magnetventil manueller Rückstellung (NC 230 V~/12 V~/12 V DC Idea, 8000, Wand) (NC 230 V~ Eikon, Arké, Plana)

Hinsichtlich der Relaisleistung siehe Kapitel "Technische Eigenschaften" auf Seite 13.

Abb.5 Abb.6

Installation eines einzelnen Warnmelters mit Magnetventil manueller Rückstellung (NO 230 V~/12 V~/12 V DC Idea, 8000, Wand) (NO 230 V~ Eikon, Arké, Plana)

Hinsichtlich der Relaisleistung siehe Kapitel "Technische Eigenschaften" auf Seite 13.

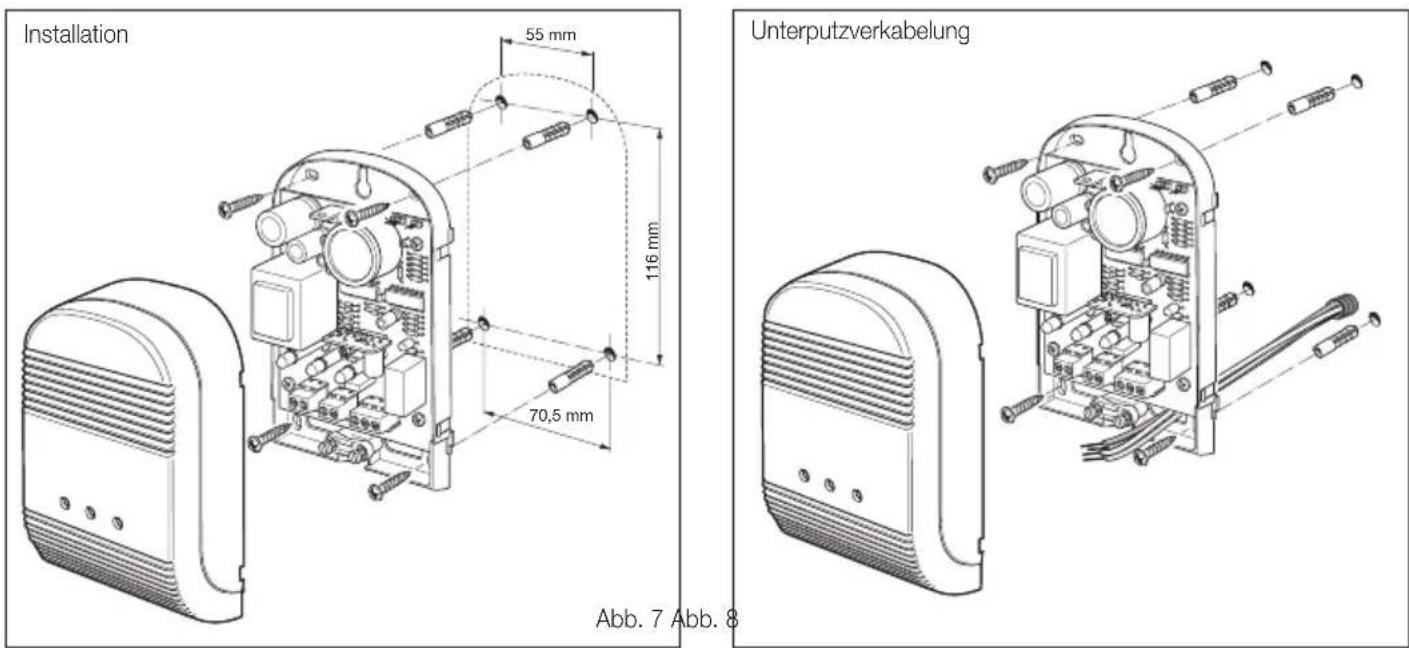

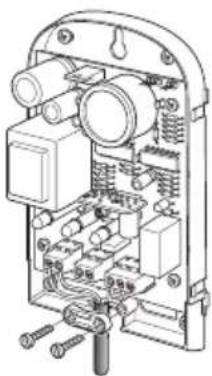

Installations- und Verkabelungsbeispiele für Wandgeräte

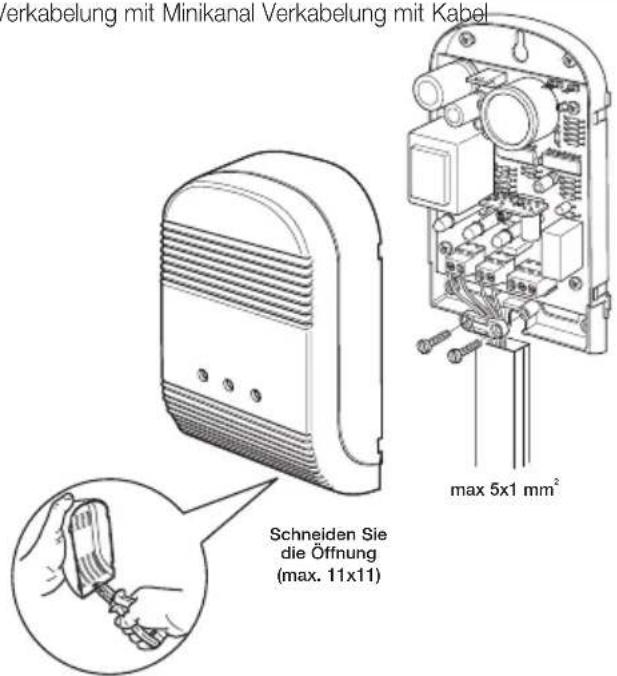

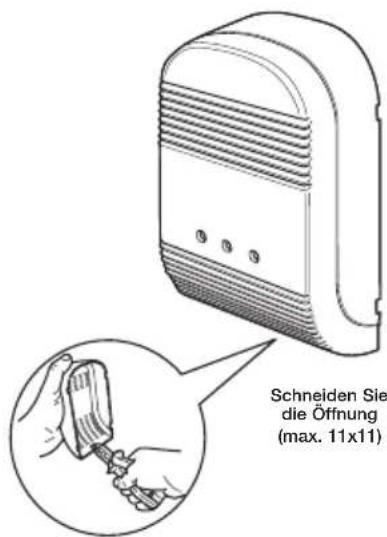

Verkabelung mit Minikanal Verkabelung mit Kabel

Den Relaisausgang nur mit 230 V-Lasten einsetzen

max 10 mm H05VV-F 4x1 mm H05VV-F 5x1 mm

Abb. 10Abb. 9

3. Inbetriebnahme und Funktionstest

• Überprüfen Sie, ob die Anlage mit Gassperr-Magnetventil ausgerüstet und ob thesevorschriftsmäßig angeschlossen ist
• SchlieBen Sie die 230 V~ ±10% 50-60 Hz Versorgung an die Klemmen L und N an.

Der Warmmelder führte eine ca. 60 s Lange Diagnosephase (AUFWÄRMEN) durch, während der die Steuerungen zum Magnetventil und Summer gespert sind: diese Phase ist durch Aufleuchten der grünen und gelben LED gekennzeichnet.

• Nach Ablauf der Aufwärmeit erlischt die gelbe LED und der Wammelder ist nun betriebsbereit.
• Halten Sie zur Funktionsprüfung die Dose "Testgas VIMAR" 01899 senkrecht mit dem Ventil nach oben und der Duse auf der unteren Öffnung des Warnmelders.
• Betätigen Sie die für eine Dosis geechte Düse zur Ausgabe des Testgases: der Melder gibt Alarm durch Auslösen des Summers und Aufleuchten der roten LED und steuer nach 20 s das Schließen des Magnetventils mit einem alle 15 s wiederholten Impulsignal an Klemmen 6 und 7 sowie die Umschaltung des Ausgangsrelaiskontaktis (Klemmen 3-4-5).

VIMAR

Beim Erlöschen der roten LED (Ende des Alarmzustands) wird der Summer deaktiviert, der Kontakt an den Klemmen 3-4-5 umgeschaltet und die Impulsfolge an Klemmen 6 und 7 eingestellt. Stellen Sie nach erfolgreichem Abschluss des Funktionstests die Gasversorgung durch die manuelle Rückstellung des Magnetventils wieder her.

Anmerkungen

• Verwenden Sie für die Funktionsprüfung ausschließlich die im Lieferumfang des Melders enthaltene Dose "Testgas". Sie sollenn auf keinen Fall Gas aus einem Feuerzeug benutzen, da hierdurch der interne Sensor unweigerlich beschädigt wird.

• Bringen Sie das Gerät nicht mit folgenden Stoffen in Berührung:

• Lösemitteldämpfen

• Parfum-, Chlor-, Ammoniakdampfen usw.
• Klebstoff-, Lack- oder Silikondämpfen
  Von den Vorgaben abweichenden Gasen

4. Technische Eigenschaften

• Spannungsversorgung: 230 V~ ±10% 50-60 Hz
• Sensor: Zinndioxid-Halbleiter mit physikalischem Filter
• Einstellung: versiegelt mit Temperaturkompensation
• Ansprachschwelle Gas Stop GPL: Alarm: 9% L.I.E. (Isobutan)
• Ansprachschwelle Gas Stop Methan: Alarm: 9% L.I.E. (Methan)
• Kurzschlusssschutz: elektronisch ohne Sicherung
  Klemmen L-N: Spannungsvorsorgung 230 V~50-60 Hz
• Klemmen 6 - 7: Anschluss des Magnetventils VIMAR 16590 oder eines Magnetventils mit manueller Rückstellung, Arbeitskontakt 12 V DC 13 W und max. Erregungsenergie von 0,4 Joule nach Ausbau des Lastwiderstands
• Klemmen 3-4-5: Ausgangsrelais mit potentialfreiem Wechselkontakt zum Anschluss zusätzlicher Alammeldungen und von vorgenanfter abweichender Magnetventiltypen (Klemmen 3-4 bei Magnetventil mit Ruhekontakt; Klemmen 4-5 bei Magnetventil mit Arbeitskontakt):
• NO 5 A 250 V~ (Eikon, Arke, Idea, Plana, 8000, Wand)
• NO 5 A 12 V DC (Idea, 8000, Wand)

• NO 10 A 12 V~ (Idea, 8000, Wand)

• NC 2 A 250 V~ (Eikon, Arke, Idea, Plana, 8000, Wand)

• NC 3 A 12 V~ (Idea, 8000, Wand)
• NC 1 A 12 V DC (Idea, 8000, Wand)
• Alarmanzeigen:
• akustisch mit piezoelektrischem Summer (Buzzer) 85 dB bei 1 m
• optisch mit frontseitigen LED (grün①, gelb Δrot)
• Nutzdauer des Gerats:
• Eikon, Arké, Idea, Plana, 8000: 5 JAHRE ab der Installation
• Aufputz-Melder: 10 JAHRE ab der Installation wenn der Sensor nach Ablauf der ersten 5 Jahre ersetz wird.
  Schutzart:
• IP40 bei Unterputzgeräten (Eikon, Arké, Idea, Plana, 8000)
• IP42 bei Wandgeräten
• Betriebstemperatur: von -10 °C bis +40 °C
  Zulässige relative Feuchtigkeit: 30-90% max. kondensfrei
• Gehäuse aus selbstöschem dem Polykarbonat
• Schraubklemmen zur Befestigung starrer oder flexibler Leiter bis zu 2,5 mm²

5. Installationsvorschriften

Die Installation muss durch Fachpersonal gemäß den im Anwendungsdstrand des Gerats geltenden Vorschriften zur Installation elektrischen Materials erfolgen.

Im Versorgungsznetz muss ein allpoliger Trennschalter vorgeseher sein.

6. Normentsprechung

• Unterputzgeräte (Eikon, Arké, Idea, Plana, 8000):
• NS-Richtlinie
• Norm CEI 216-8
  -EMV-Richtlinie
• Norm EN 50270

Wandgeräte:

• NS-Richtlinie
• Norm EN 50194-1
  -EMV-Richtlinie
• Norm EN 50270

VIMAR

REACH-Verordnung (EG) Nr. 1907/2006 - Art.33. Das Erzeugnis kann Spuren von Blei enthalten.

HINWEIS

DIE INSTALLATION DES GASMELDERS ENTBINDET Auf KEINEN FALL DER EINHALTUNG SÄMTlicher VORSCHRIFTEN HIN-SICHTLICH EIGENSCHAFTEN, INSTALLATION UND GEBRAUCH VON GASBETRIEBEN GERÄTEN (EN 1775), LÜFTUNG DER RÄUME SOWIE ABFührUNG DER VERBRENNUNGSPRODUKTE GEMÄSS DEN UNI NORMEN UND DEN EINSCHLAGIGEN GESETZEN.

Elektro- und Elektronik-Altgeräte - Informationen für die Nutzer

Das Symbol der durchgestrichenen Mülltonne auf dem Gerät oder seiner Verpackung weist daraufhin, dass das Produkt am Ende seiner Nutzungsdauer getrotnet von den anderen Abfallen zu entsorgen ist. Nach Ende der Nutzungsdauer obliegt es dem Nutzer, das Produkt in einer geeigneten Sammelstelle für getrennte Müllentsorgung zu deponieren oder es dem Handlör bei Ankauf eines neuen Produkts zu übergeben. Bei Handlorn mit einer Verkaufsfläche von mindestens 400 m² konnen zu entsorgende Produkte mit Abmessungen unter 25 cm kostenlos und ohne Kaufzwang abgegeben werden. Die angemessene Mülltrennung für das dem Recycling, der Behandlung und der Umweltverträglichen Entsorgung zugeführten Gerätes tragdt dazu bei, möglichne negative Auswirkungen auf die Umweit und die Gesundheit zu vermeiden und begünstigt den Wiedereinsatz und/oder das Recyclin der Materialien, aus denen das Gorat besteht.

FürdenBenutzer

ACHTUNG

Der von Ihnen erworbene Gasmelder ist ein technologisch ausgereiftes, nach den geltenden technischen Normen sowie EG-Richtlinien entwickeltes und hergestelltes Produkt.

Der Melder hat eine Nutzdauer von 5 JAHREN ab Installation.

Die Nutzdauer der Melder für Wandinstallation 01895 und 01896 lasst sich auf 10 Jahre verlangern, wenn der interne Sensor - VIMAR 01895.G Sensor für Gas Stop LPG (Flüssiggasmelder)/VIMAR 01896.M Sensor für Gas Stop Methan (Erdgasmelder) - nach Ablauf der ersten fünf Jahre ersetzt wird. Der einmalige Ersatz des Sensors darf ausschließlich durch Fachpersonal erfolgen (Seite 2).

Lesen Sie die Anleitungen sorgfältig durch.

Vergessen Sie nicht, ihren Installateur nach Ablauf der Nutzdauer mit dem notwendigen Austausch des Geräts zu beauftragen.

Der Installateur muss das Austauschdatum des Geräts mit dem entsprechenden Schild/Etikett bei der Inbetriebnahme vermerken.

INSTALLATIONSHINWEISE

Wenden Sie sich an autorisiertes Fachpersonal für die Installation, die planmäßige und außerplanmäßige Wartung sowie für die Stillegung des Geräts.

1. Beschreibung

Gas Stop GPL und Gas Stop Metango

Die elektronischen Gasmelder GPL und Methan sind zur Erfassung von GPL- und Flüssiggas (Gas Stop GPL) bzw. von Erdgas (Gas Stop Metano) in Räumen bei einer weiter unter der Gefahrenschwelle liegenden Koncentration, zur Betätigung des Sperr-Magnetventils mit Unterbrechung der Gasversorgung sowie zur optischen (LED) und akustischen (Summer) Anzeige der Detektion und der Sperre ausgelegt.

Die optischen Anzeigen befinden sich der Frontseite des Geräts und weisen je nach Zustand (aus, blinkend bzw. ein) auf den Funktionstatus des Warnmelders hin (siehe Absatz "Funktionsweise"). Die akustische Anzeige (Summer) ist im Melder integriert und gibt einen Alarmzustand an (siehe "Funktionsweise")

Die Einstellung der Ansprechschwelle auf den festgelegten Wert (siehe "Eigenschaften") wird werkseitig in geeigneter Prüfkommer an jedem Melder durchgeführt und versiegt.

VIMAR

Die Elektronikkarte im Gerät hat einen Schaltkreis für die Temperaturkompensation, damit die Empfindlichkeit auch bei Änderung der Einsatzbedingungen (Temperatur, Feuchtigkeit) gleich bleibt.

2. Anzeigen

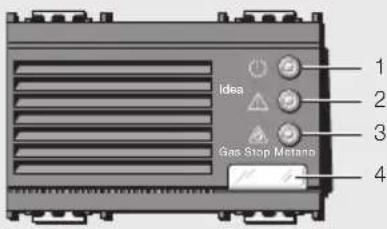

Legend

1. Grüne LED: Funktionstatus des Melders
2. Gelbe LED : Sensor defekt bzw. Magnetventil nicht ange-schlossen
3. Rote LED: Alarmzustand
4. Platz für das Schild mit Angabe des Austauschdatumss

HINWEIS: Lesen Sie im Abschnitt "Funktionsweise" die detailierte Beschreibung zum Zustand der optischen Anzeigen nach.

FürdenBenutzer

Gas Stop GPL - art. 20421

Gas Stop Metano - art. 20420

Gas Stop GPL - art. 19421

Gas Stop Metano - art. 19420

Gas Stop GPL - art. 16591

Gas Stop Metano - art. 16592

Gas Stop GPL - art. 14421

Gas Stop Metano - art. 14420

Gas Stop GPL - art. 08496

Gas Stop Metano - art. 08497

Gas Stop GPL

art.01895

Gas Stop Metano

art.01896

DEUTsCH-17

3. Funktionswise

3.1 Einschalten des Melders

Beim Einsatzen (Versorgen) des Melders führ dasereine ca.60s Lange Diagnosephase (Aufwärmen) durch, während der die Steuerungen zum Magnetventil und Summer gespeirt sind. These Phase wird durch das Aufleuchten der grünen und gelben LED gekennzeichnet.

3.2 Normaler Betrieb

Nach Ablauf der Aufwärmzeit erlischt die gelbe LED und es bleibt die grüne LED zur Anzeige des betriebsbereiten Melders erleucht.

VIMAR

3.3 Alarm

Gefahrenschwelle (Alarm) übersritten, leuchtet die rote LED auf, der Summer lost ein Tonzeichen aus und nach ca. 20 s bei Fortdauer der Gefahr steuer der Melder die Schliebung des Magnetventils und die Umschaltung des Relais.

Die Steuerung erfolgt mit einem alle 15 s wiederholten Impulsignal an den Klemmen 6 und 7 sowie mit Umschaltung des Ausgangsrelaiskontaks (Klemmen 3-4-5).

Der Impuls wird durch Aufleuchten der gelben LED angezeigt (Aufblitzen bei Impulssteuerung des Magnetventils).

Beim Erlöschen der roten LED (Ende des Alarmzustands) wird der Summer deaktiviert, der Kontakt an den Klemmen 3-4-5 umgeschaltet und die Impulsfolge an Klemmen 6 und 7 eingestellt.

An dieser Stelle müssen Sie das Magnetventil manuell zusammen, um die normale Gasversorgung wieder herzustellen.

FürdenBenutzer

4. Störungen

4.1 Magnetventil nicht angeschlossen

Bei Blinken der gelben LED und Aufleuchten der grünen LED so ist an Klemmen 6 und 7 weder das Magnetventil noch der Lastwiderstand ange-schlossen.

4.2 Defekt

Bei einem Defekt des Sensors im Melder bleibt die gelbe LED fest erleucht. Wenden Sie sich in thisem Fall an ihren Installateur.

5.Regelmäßige Überprüfungen

VIMAR empfeihlt Ihnen, den Betrieb des Melders anhand der im Lieferumfang enthaltenen Dose "Testgas VIMAR" folgendermaBen zu überprüfen:

• Halten Sie die Dose "Testgas VIMAR" senkrecht mit dem Ventil nach oben und der Düse auf der Öffnung des Melders, betätigten Sie dann die für eine Dosis geechte Düse zur Ausgabe des Testgases.
• Kurz darauf gibt der Melder Alarm durch Auslösen des Summers und Aufleuchten der roten LED und steuert das Schlieben des Magnetventils mit einem alle 15 s wiederholten Impulsignal an Klemmen 6 und 7 sowie die Umschaltung des Ausgangsrelaiskontaks (Klemmen 3-4-5).

Beim Erlöschen der roten LED (Ende des Alarmzustands) wird der Summer deaktiviert, der Kontakt an den Klemmen 3-4-5 umgeschaltet und die Impulsfolge an Klemmen 6 und 7 eingestellt.

Stellen Sie nach erfolgreichem Abschluss des Funktionstests die Gasversorgung durch die manuelle Rückstellung des Magnetventils wieder her. Hiervon abweichende Prüfmethoden (Feuerzeug, andere Gassorten) können den Sensor beschädigten bzw. zu falschen Anzeigen führen.

6. Verhalten bei Gasaustritt

ACHTIUNG! Bewahren Sie im Alarmfall ihre Nerven und:

• Stellen Sie samtlichen offenen Flammen und Gasgeräte ab.
• Schlieben Sie den Hahn des Gaszahlers oder der GPL-Flasche
• Schalten Sie kein Licht und sonstige elektrische Verbraucher oder Geräte ein bzw. aus (dies gilt auch für die Gasmelder)
• Offnen Sie Turen und Fenster für eine bessere Luftung des Raums
• Benutzen Sie kein Telefon im Gebäude, wo die Anwesenheit von Gas vermutet wird

Ermitteln Sie beim Einstellen des Alarms unbedingt die Ursache und leiten. Sie die entsprechenden Maßnahmen ein.

Bei anhaltendem Alarm und nicht erkennbarer bzw. abstellbarer Ursache des Gasaustrits verlassen Sie das Gebäude und verständigen im Freien den Notdienst des Gasversorgungsunternehmens.

VIMAR

7. Hinweise

• Offnen Sie das Gerät auf keinen Fall: Es besteht die Gefahr von Stromschägen oder Störungen
• Reinigen Sie das Gerät nur mit einem feuchten Tuch. Halten Sie die Lufungsgitter stets sauber und von Verstopfungen frei
• Bringen Sie das Gerät nicht mit folgenden Stoffen in Berührung:
• Sprays
• Feuerzeuggas
• Lösemitteldämpfen
• Parfum-, Chlor-, Ammoniakdämpfen
• Klebstoff-, Lack- oder Silikondämpfen
• von den Vorgaben abweichenden Gasen
• direkten Gardampfen
  USW.
• Zur Wahlnehmung der Anwesenheit von Gas im Raum enthalten Flüssig- und Erdgas einen Geruchsstoff. Sie können diesen Geruch möglich vor dem Ansprechen des Warnelders wahrnehmen, der jeder falls auf einenweit unter der Gasexplosionsgrenze liegenden Wert geeicht ist.

VIMAR

ESPANOL-1

ATENCLONI

EHMEIOEIEIATHNEKATAASTAH

Tia Tc Epyaoies EYkataoTaOns, TAKIKc Kai EKTAKNTs OuvtnpOns Kai Yia Tn Theon oE Aeitoupyia Tns OwkeuN, AteuBuvBeTe Oe Eosioobotneevous TevikoUs.

1. Néprypapn

Der Sensor hat eine Nutzdauer von 5 Jahren ab der Installation; er kann von qualifiziertem Personal nur ein Mal ersetzt werden, wodurch sich die Lebenszeit des Melders auf 10 Jahre verlangert.

Lesen Sieitte vor dem Austausch das Etikett auf dem Gasmelder und vergewissem Sie sich, dass der Sensor noch NIE ersetzt wurde, andernfalls ist der gesamte Apparat auszutauschen.

Den Sensor gemäß Anleitungen auswechseln (Seite 24).

ATENCLION!
