K5 Full Control - υψηλής πίεσης καθαριστής Kärcher - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Καθαριστής υψηλής πίεσης
Μάρκα	Kärcher
Μοντέλο	K5 Full Control
Ηλεκτρική τροφοδοσία	230 V ~ 50 Hz
Ισχύς σύνδεσης	2,1 kW
Πίεση λειτουργίας	12,5 MPa
Μέγιστη επιτρεπόμενη πίεση	14,5 MPa
Παροχή νερού	7,5 L/min
Μέγιστη παροχή	8,3 L/min
Παροχή απορρυπαντικού	0,3 L/min
Μέγιστη πίεση τροφοδοσίας	1,2 MPa
Μέγιστη θερμοκρασία τροφοδοσίας	40 °C
Μέγιστο ύψος αναρρόφησης	0,5 m
Διαστάσεις (Μ x Π x Υ)	411 x 305 x 584 mm
Βάρος λειτουργίας	14,0 kg
Στάθμη ηχητικής πίεσης	76 dB(A)
Τιμή δονήσεων	3,7 m/s²
Κλάση προστασίας	I
Βαθμός προστασίας	IP X5
Προστασία δικτύου	10 A (με καθυστερημένη ενέργεια)
Περιεχόμενο παράδοσης	Πιστόλι υψηλής πίεσης Full Control, λόγχη Vario Power, περιστρεφόμενη λόγχη, μπουκάλι απορρυπαντικού Plug 'n' Clean, εύκαμπτος σωλήνας υψηλής πίεσης, καλώδιο τροφοδοσίας
Κύριες λειτουργίες	Σύστημα Full Control με οθόνη LED πίεσης, 4 επίπεδα (MIX, SOFT, MEDIUM, HARD), λόγχη Vario Power, περιστρεφόμενη λόγχη, λειτουργία απορρυπαντικού Plug 'n' Clean, ενσωματωμένη αποθήκευση
Συντήρηση και καθαρισμός	Τακτικός καθαρισμός του φίλτρου εισόδου νερού, αντικατάσταση μπαταριών AAA του πιστολιού (2x), προστασία από παγετό
Ασφάλεια	Κύριος διακόπτης, κλείδωμα πιστολιού, βαλβίδα εκτόνωσης, πιεζοστάτης, διακόπτης κυκλώματος-προστατευτής κινητήρα
Ανταλλακτικά και δυνατότητα επισκευής	Χρήση γνήσιων αξεσουάρ και ανταλλακτικών KÄRCHER, επισκευές από εξουσιοδοτημένο κέντρο σέρβις
Γενικές πληροφορίες	Μόνο για ιδιωτική χρήση, σύμφωνο με τις οδηγίες ΕΚ, εγγύηση σύμφωνα με τους όρους του διανομέα

Συχνές ερωτήσεις - K5 Full Control Kärcher

Πώς να εξαερώσετε τη συσκευή πριν από τη χρήση;

Τοποθετήστε τον διακόπτη στο I/ON, ξεκλειδώστε τον μοχλό του πιστολιού, πιέστε τον και αφήστε τη συσκευή να λειτουργήσει μέχρι να βγει νερό χωρίς φυσαλίδες (μέγ. 2 λεπτά). Αφήστε και κλειδώστε τον μοχλό.

Τι να κάνετε αν η συσκευή δεν ανεβάζει πίεση;

Ελέγξτε τη ρύθμιση της λόγχης, την παροχή νερού, καθαρίστε το φίλτρο εισόδου νερού και εξαερώστε τη συσκευή. Εάν το πρόβλημα επιμένει, επικοινωνήστε με το σέρβις.

Πώς να χρησιμοποιήσετε το απορρυπαντικό με το K5 Full Control;

Χρησιμοποιήστε τη λόγχη Vario Power, γυρίστε τη στη θέση 'MIX' μέχρι να ανάψει η λυχνία LED MIX. Τοποθετήστε το μπουκάλι Plug 'n' Clean στην προβλεπόμενη υποδοχή. Ψεκάστε στην ξηρή επιφάνεια, αφήστε να δράσει, στη συνέχεια ξεπλύνετε με υψηλή πίεση.

Γιατί δεν ανάβει η οθόνη LED του πιστολιού;

Οι μπαταρίες (2x AAA) είναι πιθανότατα άδειες. Ανοίξτε το διαμέρισμα μπαταριών πατώντας το συρόμενο κάλυμμα, αντικαταστήστε τις μπαταρίες τηρώντας την πολικότητα και στη συνέχεια κλείστε.

Πώς να προστατεύσετε τη συσκευή από τον παγετό;

Αδειάστε εντελώς τη συσκευή: αποσυνδέστε την παροχή νερού, αφαιρέστε τη λόγχη, θέστε τον διακόπτη στο I/ON, πιέστε τον μοχλό του πιστολιού μέχρι να μην βγαίνει νερό (περίπου 1 λεπτό). Αποθηκεύστε σε μέρος προστατευμένο από τον παγετό.

Ποια λόγχη να χρησιμοποιήσετε για τον καθαρισμό αυτοκινήτων;

Χρησιμοποιήστε τη λόγχη Vario Power ρυθμισμένη στο επίπεδο MEDIUM (λυχνία MEDIUM αναμμένη). Διατηρήστε απόσταση τουλάχιστον 30 cm για να αποφύγετε ζημιά στο χρώμα.

Πώς να συνδέσετε τη συσκευή με το νερό;

Συνδέστε τον εύκαμπτο σωλήνα εισόδου νερού στην υποδοχή της συσκευής και στη συνέχεια στη βρύση. Ανοίξτε εντελώς τη βρύση. Χρησιμοποιήστε πλαστικό σύνδεσμο ή KÄRCHER για να αποφύγετε ζημιά στην αντλία.

Τι να κάνετε σε περίπτωση διακυμάνσεων πίεσης;

Καθαρίστε το ακροφύσιο υψηλής πίεσης: αφαιρέστε τις βρωμιές από το στόμιο με μια βελόνα και ξεπλύνετε με νερό. Ελέγξτε επίσης την ποσότητα νερού που παρέχεται.

Πώς να καθαρίσετε το φίλτρο εισόδου νερού;

Αποσυνδέστε τη συσκευή, αφαιρέστε τη σύνδεση εισόδου νερού, βγάλτε το φίλτρο με μια πένσα, καθαρίστε το κάτω από τρεχούμενο νερό και τοποθετήστε το ξανά.

Ποια είναι η εγγύηση της συσκευής;

Η εγγύηση καλύπτει ελαττώματα υλικών και κατασκευής για τη νόμιμη διάρκεια (ανάλογα με τη χώρα). Για οποιαδήποτε απαίτηση, επικοινωνήστε με τον αντιπρόσωπό σας ή το εξουσιοδοτημένο κέντρο σέρβις έχοντας μαζί σας την απόδειξη αγοράς.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ K5 Full Control Kärcher

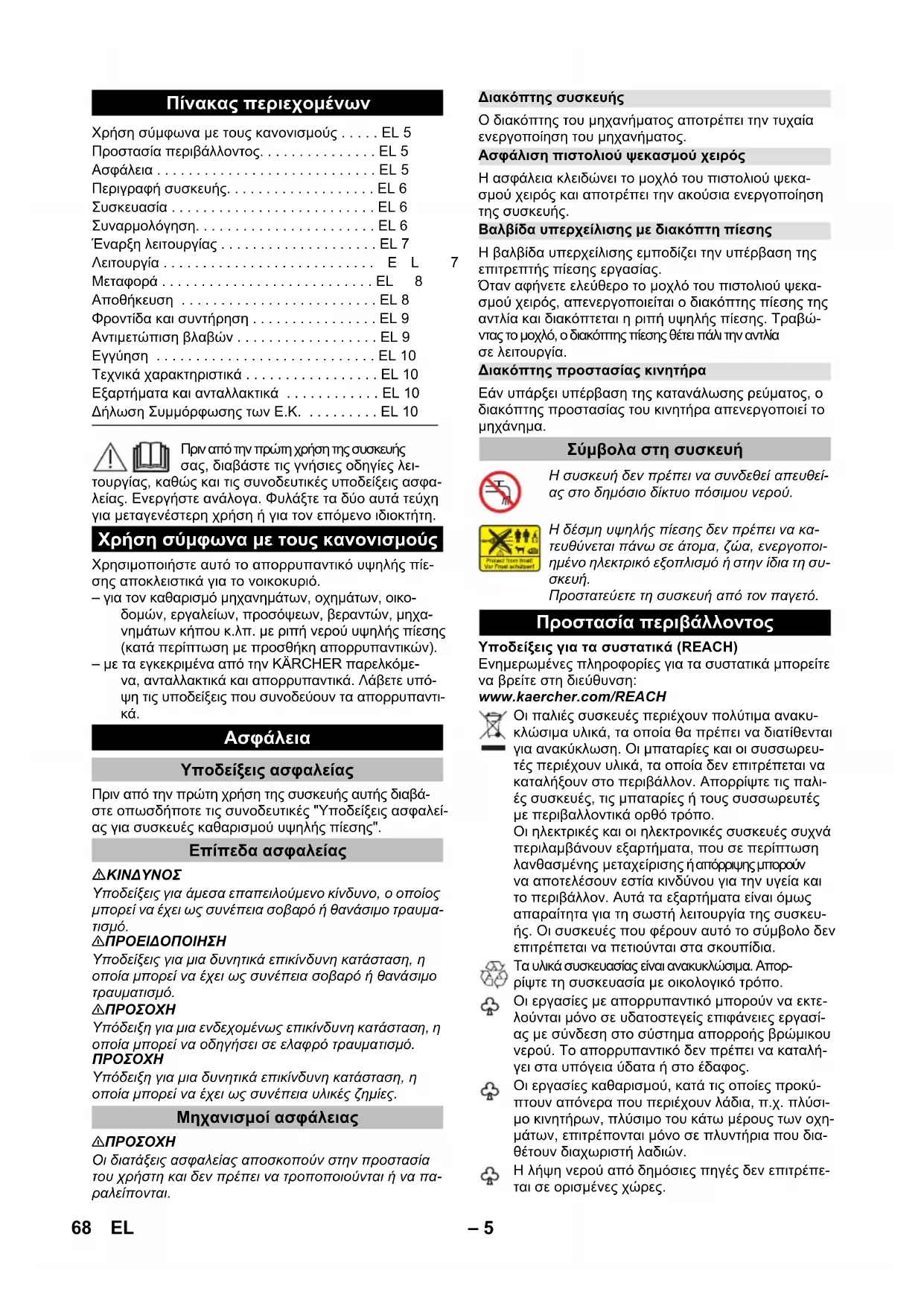

Πίνακας περιεχομένων

Χρήση σύμφωνα με τους κανονισμούς ..... EL 5

Προστασία περιβάλλοντος. . . . . . . . . . . . . . . . . . EL 5

Ασφάλεια .... EL 5

Περιγραφή συσκευής. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EL 6

Συσκευασία .... EL 6

Συναρμολόγηση. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . EL 6

'Εναρξη λειτουργίας .... EL 7

Λειτουργία ...... E L

Μεταφορά .... EL 8

Αποθήκευση ...... EL 8

Φροντίδα και συντήρηση .... EL 9

Αντιμετώπιση βλαβών .... EL 9

Εγγύηση EL 10

Τεχνικά χαρακτηριστικά .... EL 10

Εξαρτήματα και ανταλλακτικά .... EL 10

Δήλωση Συμμόρφωσης των Ε.Κ. . . . . . . . . EL 10

Πριν από την πρώτη χρήση της συσκευής σας, διαβάστε τις γνήσιες οδηγίες λει-

τουργίας, καθώς και τις συνοδευτικές υποδείξεις ασφαλείας. Ενεργήστε ανάλογα. Φυλάξτε τα δύο αυτά τεύχη για μεταγενέστερη χρήση ή για τον επόμενο ιδιοκτήτη.

Χρήση σύμφωνα με τους κανονισμούς

Χρησιμοποιήστε αυτό το απορρυπαντικό υψηλής πίεσης αποκλειστικά για το νοικοκυριό.

– για τον καθαρισμό μηχανημάτων, οχημάτων, οικοδομών, εργαλείων, προσόψεων, βεραντών, μηχανημάτων κήπου κ.λπ. με ριπή νερού υψηλής πίεσης (κατά περίπτωση με προσθήκη απορρυπαντικών).

– με τα εγκεκριμένα από την KÄRCHER παρελκόμενα, ανταλλακτικά και απορρυπαντικά. Λάβετε υπόψη τις υποδείξεις που συνοδεύουν τα απορρυπαντικά.

Ασφάλεια

Υποδείξεις ασφαλείας

Πριν από την πρώτη χρήση της συσκευής αυτής διαβάστε οπωσδήποτε τις συνοδευτικές "Υποδείξεις ασφαλείας για συσκευές καθαρισμού υψηλής πίεσης".

Επίπεδα ασφαλείας

ΔΚΙΝΔΥΝΟΣ

Υποδείξεις για άμεσα επαπειλούμενο κίνδυνο, ο οποίος μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό.

ΔΠΡΟΕΙΔΟΠΟΙΗΣΗ

Υποδείξεις για μια δυνητικά επικίνδυνη κατάσταση, η οποία μπορεί να έχει ως συνέπεια σοβαρό ή θανάσιμο τραυματισμό.

ΔΠΡΟΣΟΧΗ

Υπόδειξη για μια ενδεχομένως επικίνδυνη κατάσταση, η οποία μπορεί να οδηγήσει σε ελαφρό τραυματισμό.

ΠΡΟΣΟΧΗ

Υπόδειξη για μια δυνητικά επικίνδυνη κατάσταση, η οποία μπορεί να έχει ως συνέπεια υλικές ζημίες.

Μηχανισμοί ασφάλειας

ΔΠΡΟΣΟΧΗ

Οι διατάξεις ασφαλείας αποσκοπούν στην προστασία του χρήστη και δεν πρέπει να τροποποιούνται ή να παραλείπονται.

Διακόπτης συσκευής

Ο διακόπτης του μηχανήματος αποτρέπει την τυχαία ενεργοποίηση του μηχανήματος.

Ασφάλιση πιστολιού ψεκασμού χειρός

Η ασφάλεια κλειδώνει το μοχλό του πιστολιού ψεκασμού χειρός και αποτρέπει την ακούσια ενεργοποίηση της συσκευής.

Βαλβίδα υπερχείλισης με διακόπτη πίεσης

7

Η βαλβίδα υπερχείλισης εμποδίζει την υπέρβαση της επιτρεπτής πίεσης εργασίας.

Όταν αφήνετε ελεύθερο το μοχλό του πιστολιού ψεκασμού χειρός, απενεργοποιείται ο διακόπτης πίεσης της αντλία και διακόπτεται η ριπή υψηλής πίεσης. Τραβώντας το μοχλό, ο διακόπτης πίεσης θέτει πάλι την αντλία σε λειτουργία.

Διακόπτης προστασίας κινητήρα

Εάν υπάρξει υπέρβαση της κατανάλωσης ρεύματος, ο διακόπτης προστασίας του κινητήρα απενεργοποιεί το μηχάνημα.

Σύμβολα στη συσκευή

Η συσκευή δεν πρέπει να συνδεθεί απευθεί- ας στο δημόσιο δίκτυο πόσιμου νερού.

Η δέσμη υψηλής πίεσης δεν πρέπει να κατευθύνεται πάνω σε άτομα, ζώα, ενεργοποιημένο ηλεκτρικό εξοπλισμό ή στην ίδια τη συσκευή.

Προστατεύετε τη συσκευή από τον παγετό.

Προστασία περιβάλλοντος

Υποδείξεις για τα συστατικά (REACH)

Ενημερωμένες πληροφορίες για τα συστατικά μπορείτε να βρείτε στη διεύθυνση:

Οι παλιές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά, τα οποία θα πρέπει να διατίθενται για ανακύκλωση. Οι μπαταρίες και οι συσσωρευτές περιέχουν υλικά, τα οποία δεν επιτρέπεται να καταλήξουν στο περιβάλλον. Απορρίψτε τις παλιές συσκευές, τις μπαταρίες ή τους συσσωρευτές με περιβαλλοντικά ορθό τρόπο.

Οι ηλεκτρικές και οι ηλεκτρονικές συσκευές συχνά περιλαμβάνουν εξαρτήματα, που σε περίπτωση λανθασμένης μεταχείρισης ήαπόρριψης μπορούν να αποτελέσουν εστία κινδύνου για την υγεία και το περιβάλλον. Αυτά τα εξαρτήματα είναι όμως απαραίτητα για τη σωστή λειτουργία της συσκευής. Οι συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπτεται να πετιούνται στα σκουπίδια.

Τα υλικά συσκευασίας είναι ανακυκλώσιμα. Απτορρίψτε τη συσκευασία με οικολογικό τρόπο.

Οι εργασίες με απορρυπαντικό μπορούν να εκτελούνται μόνο σε υδατοστεγείς επιφάνειες εργασίας με σύνδεση στο σύστημα απορροής βρώμικου νερού. Το απορρυπαντικό δεν πρέπει να καταλήγει στα υπόγεια ύδατα ή στο έδαφος.

Οι εργασίες καθαρισμού, κατά τις οποίες προκύπτουν απόνερα που περιέχουν λάδια, π.χ. πλύσιμο κινητήρων, πλύσιμο του κάτω μέρους των οχημάτων, επιτρέπονται μόνο σε πλυντήρια που διαθέτουν διαχωριστή λαδιών.

Η λήψη νερού από δημόσιες πηγές δεν επιτρέπε- ται σε ορισμένες χώρες.

Περιγραφή συσκευής

Σε αυτές τις οδηγίες λειτουργίας περιγράφεται ο μέγιστος δυνατός εξοπλισμός. Στο παραδοτέο υλικό υπάρχουν διαφορές ανάλογα με το μοντέλο (ανατρέξτε στη συσκευασία).

Εικόνες, βλ. αναδιπλούμενη σελίδα 4

1 Σύζευξη για τη σύνδεση με το δίκτυιο πα- ροχής νερού

2 Σύνδεση νερού με ενσωματωμένη σίτα

3 Ελαστικός σωλήνας υψηλής πίεσης

4 Οδηγός εύκαμπτου σωλήνα

5 Θήκη φύλαξης για σωλήνες ρίψης

6 Αποθήκευση / θέση απόθεσης του πιστολιού ψεκασμού χειρός

7 Σύνδεση απορρυπαντικού Plug 'n' Clean

8										o
9										o

10 Στήριγμα ελαστικού σωλήνα

11 Σύνδεση υψηλής πίεσης

12 Διακόπτης μηχανήματος „0/OFF“ / „I/ON“

13 Αγωγός σύνδεσης δικτύου με ρευματολήπτη

14 Θήκη εξαρτημάτων

15 Άγκιστρο στερέωσης διχτιού

16 Δίχτυ για θήκη παρελκομένων

17 Τροχός μεταφοράς

18 Βάση στήριξης με λαβή μεταφοράς

19 Πιστόλι ψεκασμού χειρός Full Control

20 Θήκη μπαταριών

21 Ένδειξη πίεσης LED MIX / 1 - SOFT / 2 - MEDIUM / 3 - HARD

22 Μάνταλο θήκης μπαταριών

23 Ασφάλιση πιστολιού ψεκασμού χειρός

24 Πλήκτρο διαχωρισμού του εύκαμπτου σωλήνα υψηλής πίεσης από το πιστόλι ψεκασμού χειρός

25 Σωλήνας ψεκασμού τούρμπο μπεκ Full Control Για επίμονους ρύπους Βαθμίδα πίεσης: HARD

26 Σωλήνας ψεκασμού Full Control Vario Power Για τις συνηθέστερες εργασίες καθαρισμού Βαθμίδες πίεσης: HARD / MEDIUM / SOFT / MIX

* Προαιρετικός εξοπλισμός

27 Φιάλη απορρυπαντικού Plug 'n' Clean με σφραγι- ζόμενο καπάκι

** δεν συμπεριλαμβάνεται στο παραδοτέο υλικό

28 Ελαστικός σωλήνας προσαγωγής νερού

Συσκευασία

Το παραδοτέο υλικό της συσκευής απεικονίζεται στη συσκευασία. Κατά την αποσυσκευασία ελέγξετε το περιεχόμενο της ως προς την πληρότητα.

Εάν λείπτουν εξαρτήματα ή έχουν προκληθεί ζημιές κατά τη μεταφορά, παρακαλούμε ενημερώστε τον προμηθευτή σας.

Επιπροσθέτως απαραίτητο

→ Ελαστικός σωλήνας νερού με ενισχυμένους ιστούς και τυπικό σύνδεσμο.

- Διάμετρος τουλάχιστον 1/2 ίντσα (13 mm)

– Μήκος τουλάχιστον 7,5 m.

Πρόσθετα εξαρτήματα

Με τον προαιρετικό εξοπλισμό διευρύνονται οι δυνατό- τητες χρήσης της συσκευής σας. Περισσότερες πληρο- φορίες μπορείτε να ζητήσετε από το κατάστημα διάθε- σης των προϊόντων KARCHER.

Συναρμολόγηση

Εικόνες, βλ. αναδιπλούμενη σελίδα 3

Πριν την ενεργοποίηση συναρμολογήστε στο

μηχάνημα τα μη συνδεδεμένα συνοδευτικά εξαρτήματα. Εδώ χρειάζεστε τις συνοδευτικές βίδες και ένα σταυροκατσάβιδο PH 2.

Συναρμολόγηση στηρίγματος βάσης

Εικόνα Α

→ Τοποθετήστε το στήριγμα βάσης.
→ Εισάγετε τα συνοδευτικά βύσματα στις οπές ως τον αναστολέα.
→ Στερεώστε το στήριγμα βάσης με τις συνοδευτικές βίδες.

Συναρμολόγηση της θήκης αποθήκευσης ζ των σωλήνων ψεκασμού

a , a o o o

Εικόνα B

→ Αναρτήστε τη θήκη αποθήκευσης των σωλήνων ψεκασμού.
→ Ασφαλίστε τη θήκη αποθήκευσης σωλήνων ψεκασμού με δύο βίδες.

Συναρμολόγηση λαβής μεταφοράς

Εικόνα C

→ Τοποθετήστε τη λαβή μεταφοράς.
→ Ασφαλίστε τη λαβή μεταφοράς με δύο βίδες.

Τοποθέτηση του διχτιού στη θήκη παρελκομένων

Εικόνα D

→ Αναρτήστε το δίχτυ στα άγκιστρα που φαίνονται στην εικόνα.

Ξετύλιγμα του σωλήνα υψηλής πίεσης

→ Ξετυλίξτε τελείως το σωλήνα υψηλής πίεσης και λύστε τυχόν βρόχους και συστροφές.

Εισάγετε τον ελαστικό σωλήνα υψηλής πίεσης στον αντίστοιχο οδηγό.

Εικόνα Ε

→ Περάστε τον ξεμπλεγμένο εύκαμπτο σωλήνα υψηλής πίεσης από πίσω μέσα από τον οδηγό σωλήνα.

Σύνδεση ελαστικού σωλήνα υψηλής πίεσης με το πιστολέτο χειρός

Εικόνα F

→ Εισάγετε τον ελαστικό σωλήνα υψηλής πίεσης στο πιστολέτο χειρός έως ότου κλειδώσει με το χαρακτηριστικό ήχο.

Υπόδειξη: Φροντίστε να ευθυγραμμίσετε σωστά τους οδηγούς σύνδεσης.

→ Βεβαιωθείτε ότι η σύνδεση είναι ασφαλής τραβώντας τον ελαστικό σωλήνα υψηλής πίεσης.

Έναρξη λειτουργίας

→ Αποθέστε τη συσκευή σε μια επίπεδη επιφάνεια.
→ Εισάγετε τον ρευματολήπτη στην πρίζα.

Παροχή νερού

Τιμές σύνδεσης, βλ. Πινακίδα τύπου/Τεχνικά χαρακτη- ριστικά.

ΠΡΟΣΟΧΗ

Οι προσμίξεις στο νερό μπορεί να προκαλέσουν ζημιά στην αντλία υψηλής πίεσης και στα παρελκόμενα. Για προστασία συνιστάται η χρήση του φίλτρου νερού KÄRCHER (ειδικό παρελκόμενο, αριθμός παραγγελίας 4.730-059).

Παροχή νερού από τον αγωγό νερού

Τηρείτε τους κανονισμούς της υπηρεσίας του δικτύου ύδρευσης.

ΠΡΟΣΟΧΗ

Οι μεταλλικοί σύνδεσμοι ελαστικού σωλήνα με Αχαυατορ μπορεί να προκαλέσουν βλάβη στην αντλία! Χρησιμοποιήστε ένα συνθετικό σύνδεσμο ελαστικού σωλήνα ή έναν ορειχάλκινο σύνδεσμο ελαστικού σωλήνα της KÄRCHER.

Εικόνα G

→ Βιδώστε το τεμάχιο ζεύξης που περιέχεται στη συσκευασία στην σύνδεση νερού του μηχανήματος.
→ Τοποθετήστε τον ελαστικό σωλήνα προσαγωγής νερού στο σύνδεσμο της σύνδεσης νερού.
→ Συνδέστε τον ελαστικό σωλήνα νερού στην παρο- χή νερού.
→ Ανοίξτε εντελώς τη βάνα νερού.

Αναρρόφηση νερού από ανοιχτό δοχείο

Το παρόν απορρυπαντικό υψηλής πίεσης ενδείκνυται για χρήση με τον εύκαμπτο σωλήνα αναρρόφησης KÄRCHER με βαλβίδα αντεπιστροφής (ειδικά παρελκόμενα, κωδ. παραγγελίας 2.643-100) για αναρρόφηση επιφανειακών υδάτων, π.χ., από δοχεία όμβριων υδάτων ή μικρές λίμνες (μέγιστο ύψος αναρρόφησης, βλ. τεχνικά χαρακτηριστικά).

Υπόδειξη: Κατά τη λειτουργία αναρρόφησης δεν χρειάζεται ο συμπλέκτης σύνδεσης νερού.

→ Γεμίστε τον ελαστικό σωλήνα αναρρόφησης με νε- ρό.
→ Βιδώστε τον ελαστικό σωλήνα αναρρόφησης στη σύνδεση νερού της συσκευής και αναρτήστε τον στην πηγή νερού (για παράδειγμα στο δοχείο όμβριων υδάτων).

Εξαερώστε της συσκευή πριν από τη λειτουργία ως εξής:

→ Ενεργοποιήστε το μηχάνημα στο „I/ON“.
→ Απασφαλίστε τον μοχλό του πιστολιού ψεκασμού χειρός.
→ Η συσκευή τίθεται σε λειτουργία με πίεση του μο- χλού του πιστολιού ψεκασμού χειρός.
→ Αφήστε τη συσκευή να λεπουργήσει (έως 2 λεπτά), μέχρις ότου αρχίσει να βγαίνει νερό χωρίς φυσαλίδες από το πιστόλι ψεκασμού χειρός.
→ Αφήστε το μοχλό του πιστολιού ψεκασμού χειρός.
→ Ασφαλίστε το μοχλό του πιστολιού ψεκασμού χει- ρός.

Λειτουργία

ΠΡΟΣΟΧΗ

Η λειτουργία χωρίς υλικό για περισσότερα από 2 λεπτά προκαλεί ζημιές στην αντλία υψηλής πίεσης. Εάν η συσκευή δεν αναπτύξει πίεση εντός 2 λεπτών, απενεργοποιήστε την και ενεργήστε σύμφωνα με τις υποδείξεις στο κεφάλαιο "Βοήθεια σε περίπτωση βλάβης".

Λειτουργία με υψηλή πίεση

ΔΠΡΟΣΟΧΗ

Κατά τον καθαρισμό, τηρείτε μια ελάχιστη απόσταση 30 στ από τις λακαρισμένες επιφάνειες, προκειμένου να αποφύγετε ενδεχόμενες ζημιές.

ΠΡΟΣΟΧΗ

Μην καθαρίζετε με τη φρέζα ρύπων ελαστικά αυτοκινήτων, βαμμένα αντικείμενα ή ευαίσθητες επιφάνειες, όπως ξύλο. Κίνδυνος βλάβης.

→ Επιλέξτε τον κατάλληλο σωλήνα ψεκασμού για κάθε εργασία καθαρισμού.

Eikóva H

→ Τοποθετήστε το σωλήνα ψεκασμού στο πιστόλι ψεκασμού χειρός και στερεώστε τον περιστρέφοντάς τον κατά 90°.
→ Ενεργοποιήστε το μηχάνημα στο „I/ON“.
→ Απασφαλίστε τον μοχλό του πιστολιού ψεκασμού χειρός.
→ Η συσκευή τίθεται σε λειτουργία με πίεση του μο- χλού του πιστολιού ψεκασμού χειρός. Υπόδειξη: Εάν αφήσετε το μοχλό, το μηχάνημα θα απενεργοποιηθεί ξανά. Η υψηλή πίεση διατηρείται στο σύστημα.

Σωλήνας ψεκασμού Full Control Vario Power

→ Περιστρέψτε το σωλήνα ψεκασμού, έως ότου ανάψει η λυχνία LED της απαιτούμενης βαθμίδας πίεσης στην ένδειξη πίεσης του πιστολιού ψεκασμού χειρός.

Σύστημα Full Control

Η ένδειξη πίεσης στο πιστόλι ψεκασμού χειρός δείχνει κατά τη λειτουργία με το σωλήνα ψεκασμού Full Control την τρέχουσα επιλεγμένη βαθμίδα πίεσης.

Υπόδειξη: Η ένδειξη πίεσης κατά τη λειτουργία με Τ- Racer και άλλα παρελκόμενα δεν είναι αξιόπιστη.

Βαθμίδα πίεσης Συνίσταται για π.χ.
	HARD Πέτρινες βεράντες από πλάκες δα-πέδου ή μπετόν, άσφαλτο, μεταλ-λικές επιφάνειες, εργαλεία κήπου (καροτσάκια, φτυάρια κ.λπ.)
	MEDIUM Επιβατικά οχήματα / μοτοσικλέτες, τούβλινες επιφάνειες, σοβατισμέ-νοι τοίχοι, πλαστικά έπιπλα
	SOFT Ξύλινες επιφάνειες, ποδήλατα, αμ-μολιθικές επιφάνειες, έπιπλα ρα-τάν
	MIX Λειτουργία με απορρυπαντικό

ΠΡΟΣΟΧΗ

Η ευαισθησία των υλικών μπορεί να διαφέρει πολύ ανάλογα με την ηλικία και την κατάσταση. Οι συστάσεις που αναφέρονται εδώ δεν είναι δεσμευτικές.

Λειτουργία με απορρυπαντικό

Τα περισσότερα απορρυπαντικά της ΚÄRCHER διατίθενται και σε έτοιμη προς χρήση φιάλη απορρυπαντικού Plug 'n' Clean.

Υπόδειξη: Το απορρυπαντικό μπορεί να προστεθεί μόνον υπό χαμηλή πίεση.

ΔΚΙΝΔΥΝΟΣ

Σε περίπτωση χρήσης απορρυπαντικού λάβετε υπόψη το φύλλο δεδομένων ασφαλείας του κατασκευαστή του απορρυπαντικού και ιδιαίτερα τις υποδείξεις για τα μέσα ατομικής προστασίας.

→ Αφαιρέστε το κάλυμμα της φιάλης απορρυπαντικού Plug 'n' Clean.

Εικόνα

\* Προαιρετικός εξοπλισμός

→ Πιέστε τη φιάλη απορρυπαντικού με το άνοιγμα προς τα κάτω στη σύνδεση απορρυπαντικού Plug 'n' Clean.
→ Χρησιμοποιήστε το σωλήνα ψεκασμού Vario Power.
→ Περιστρέψτε το σωλήνα ψεκασμού προς την κατεύθυνση "MIX", έως ότου ανάψει η λυχνία LED "MIX" στην ένδειξη πίεσης του πιστολιού ψεκασμού χειρός.

Υπόδειξη: Έτσι προστίθεται καθαριστικό διάλυμα στον πίδακα νερού κατά τη λειτουργία της συσκευής.

Προτεινόμενη μέθοδος καθαρισμού

→ Ψεκάστε με οικονομία το απορρυπαντικό σε στεγνή επιφάνεια και αφήστε το να δράσει (όχι να στεγνώσει).
→ Ξεπλένετε τους διαλυμένους ρύπους, ψεκάζοντας με ριπή υψηλής πίεσης.

Μετά τη λειτουργία με απορρυπαντικό

→ Τραβήξτε τη φιάλη απορρυπαντικού Plug 'n' Clean από την υποδοχή και κλείστε την με το κάλυμμα.
→ Αποθηκεύστε τη φιάλη απορρυπαντικού με το κάλυμμα προς τα πάνω στην υποδοχή.

Διακοπή λειτουργίας

→ Αφήστε το μοχλό του πιστολιού ψεκασμού χειρός.
→ Ασφαλίστε το μοχλό του πιστολιού ψεκασμού χει- ρός.

Εικόνα Κ

→ Αφήστε το πιστόλι ψεκασμού χειρός με το σωλήνα ψεκασμού στη θέση απόθεσης.
→ Σε περίπτωση μεγάλων διαλειμμάτων από τις εργασίες (πάνω από 5 λεπτά) απενεργοποιήστε επιπλέον το μηχάνημα στη θέση „0/OFF“.

Τερματισμός λειτουργίας

→ Αφήστε το μοχλό του πιστολιού ψεκασμού χειρός.
→ Απενεργοποιήστε το μηχάνημα στη θέση „0/OFF“.
→ Αποσυνδέστε το ρευματολήπτη από την πρίζα.

ΔΠΡΟΣΟΧΗ

Αποσυνδέστε τον εύκαμπτο σωλήνα υψηλής πίεσης από το πιστόλι ψεκασμού χειρός ή τη συσκευή, μόνον εάν στο σύστημα δεν υπάρχει πίεση.

→ Κλείστε τη βρύση.
→ Πατήστε το μοχλό του πιστολιού ψεκασμού χειρός, για να εξαλείψετε την εναπομείνασα πίεση του συστήματος.
→ Αφήστε το μοχλό του πιστολιού ψεκασμού χειρός.
→ Ασφαλίστε το μοχλό του πιστολιού ψεκασμού χει- ρός.

ΠΡΟΣΟΧΗ

Κατά την αποσύνδεση του ελαστικού σωλήνα προσαγωγής ή υψηλής πίεσης είναι δυνατόν να εξέλθει ζεστό νερό από τις συνδέσεις μετά τη λειτουργία.

→ Αποσυνδέστε το μηχάνημα από το δίκτυο παροχής νερού.

Μεταφορά

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης!

Κατά τη μεταφορά λάβετε υπόψη το βάρος της συσκευής.

Μεταφορά με το χέρι

→ Σηκώστε και μεταφέρετε τη συσκευή από τη λαβή μεταφοράς.
→ Τραβήξτε προς τα έξω τη λαβή μεταφοράς, ώσπου να κλειδώσει με ένα χαρακτηριστικό ήχο.
→ Τραβήξτε τη συσκευή από τη λαβή μεταφοράς.

Μεταφορά σε οχήματα

→ Πριν τη μεταφορά σε οριζόντια θέση: Τραβήξτε τη φιάλη απορρυπαντικού Plug 'n' Clean από την υποδοχή και κλείστε την με το καπάκι.
→ Ασφαλίστε τη συσκευή έναντι της ολίσθησης και της ανατροπής.

Αποθήκευση

ΔΠΡΟΣΟΧΗ

Κίνδυνος τραυματισμού και βλάβης!

Κατά την αποθήκευση λάβετε υπόψη το βάρος της συσκευής.

Φύλαξη της συσκευής

→ Αποθέστε το μηχάνημα σε επίπεδη επιφάνεια.
→ Αφαιρέστε το σωλήνα ψεκασμού από το πιστόλι ψεκασμού χειρός.
→ Πιέστε το πλήκτρο απόσπασης του πιστολιού ψεκασμού χειρός και τραβήξτε τον εύκαμπτο σωλήνα υψηλής πίεσης από το πιστόλι ψεκασμού χειρός.
→ Τοποθετήστε το πιστόλι ψεκασμού χειρός στην αντίστοιχη θήκη αποθήκευσης.
→ Τοποθετήστε τους δύο σωλήνες ψεκασμού στην ειδική για το σκοπό αυτόν θήκη αποθήκευσης.
– Σωλήνας ψεκασμού με τούρμπο μπεκ: Μπεκ προς τα κάτω.

– Σωλήνας ψεκασμού Vario Power: Μπεκ προς τα επάνω.

→ Τυλίξτε τον ελαστικό σωλήνα υψηλής πίεσης και κρεμάστε τον στο στήριγμα του ελαστικού σωλήνα.

→ Αποθηκεύστε τον αγωγό σύνδεσης δικτύου στη θήκη παρελκομένων.

Πριν από την αποθήκευση για μεγαλύτερο διάστημα, π.χ. το χειμώνα, λάβετε επιπλέον υπόψη τις υποδείξεις στο κεφάλαιο Φροντίδα.

Αντιπαγετική προστασία

ΠΡΟΣΟΧΗ

Οι συσκευές και τα παρελκόμενα που δεν έχουν εκκενωθεί πλήρως μπορεί να καταστραφούν σε περίπτωση παγετού. Εκκενώστε εντελώς τη συσκευή και τα παρελκόμενα και προστατέψτε τα από τον παγετό.

Για να αποφύγετε τις βλάβες:

→ Αποσυνδέστε το μηχάνημα από το δίκτυο παροχής νερού.
→ Αφαιρέστε το σωλήνα ψεκασμού από το πιστόλι ψεκασμού χειρός.
→ Ενεργοποιήστε το μηχάνημα στο „I/ON“.

→ Πατήστε τον μοχλό στο πιστόλι ψεκασμού χειρός, μέχρις ότου δεν εξέρχεται πλέον καθόλου νερό (περ. 1 min).
→ Αφήστε το μοχλό του πιστολιού ψεκασμού χειρός.
→ Ασφαλίστε το μοχλό του πιστολιού ψεκασμού χει- ρός.
→ Απενεργοποιήστε το μηχάνημα στη θέση „0/OFF“.
→ Αποθηκεύετε το μηχάνημα μαζί με όλα τα εξαρτήματα σε χώρο όπου δεν επικρατεί παγετός.

Φροντίδα και συντήρηση

⚠️KINDYNOΣ

Κίνδυνος ηλεκτροπληξίας.

→ Πριν από όλες τις εργασίες στη συσκευή, απενεργοποιήστε τη συσκευή και τραβήξτε το φις από την πρίζα.

Καθαρισμός του φίλτρου σύνδεσης νερού

Καθαρίζετε τακτικά το φίλτρο της σύνδεσης νερού.

→ Αφαιρέστε το σύνδεσμο από τη σύνδεση νερού.

ΠΡΟΣΟΧΗ

Το φίλτρο δεν πρέπει να υποστεί βλάβη.

Εικόνα Κ

→ Αφαιρέστε το φίλτρο με μια επίπεδη τανάλια.
→ Καθαρίστε το φίλτρο με τρεχούμενο νερό.
→ Τοποθετήστε ξανά το φίλτρο στη σύνδεση νερού.

Αντικατάσταση μπαταριών του πιστολιού ψεκασμού χειρός

Οι μπαταρίες έχουν εξαντληθεί, όταν δεν εμφανίζεται πλέον τίποτα στην οθόνη του πιστολιού ψεκασμού χει- ρός.

Απαιτούνται δύο μπαταρίες ή συσσωρευτές μεγέθους AAA.

Εικόνα L

→ Πιέστε το συρόμενο κλείστρο.
→ Ανοίξτε τη θήκη μπαταριών.
→ Αφαιρέστε τις μπαταρίες.
→ Τοποθετήστε καινούριες μπαταρίες, λαμβάνοντας υπόψη την θέση των πόλων.
→ Κλείστε τη θήκη μπαταριών.
→ Διαθέστε τις χρησιμοποιημένες μπαταρίες σύμφωνα με τις ισχύουσες νομικές διατάξεις.

Αντιμετώπιση βλαβών

ΔΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας. Πριν από κάθε εργασία περιποίησης και συντήρησης, απενεργοποιήστε τη συσκευή και βγάλτε το ρευματολήπτη από την πρίζα.

Οι εργασίες επισκευής και οι εργασίες σε ηλεκτρικά δομικά εξαρτήματα πρέπει να εκτελούνται αποκλειστικά από την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.

Με τη βοήθεια του παρακάτω πίνακα μπορείτε να αντι- μετωπίσετε μόνες/οι σας απλές βλάβες.

Εάν έχετε αμφιβολίες, παρακαλούμε απευθυνθείτε στην εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.

Η συσκευή δεν λειτουργεί

→ Η συσκευή τίθεται σε λειτουργία με πίεση του μο- χλού του πιστολιού ψεκασμού χειρός.
→ Ελέγξε τε έάν συμφωνεί η τάση που αναγράφεται στην πινακίδα τύπου με την τάση της πηγής ρεύματος.
→ Ελέγξτε τον αγωγό σύνδεσης δικτύου για τυχόν βλάβες.

→ Υπερφόρτωση κινητήρα, ο διακόπτης κυκλώματος κινητήρα ενεργοποιήθηκε.
– Απενεργοποιήστε το μηχάνημα στη θέση „0/OFF“.
– Αφήστε τη συσκευή να κρυώσει για μία ώρα.
– Ενεργοποιήστε και θέστε σε λειτουργία τη συσκευή.
Εάν η βλάβη επανεμφανιστεί αρκετές φορές, καλέστε την υπηρεσία εξυπηρέτησης πελατών προκειμένου να ελέγξει τη συσκευή.

Το μηχάνημα δεν ενεργοποιείται, ο κινητήρας βουίζει

Μείωση της τάσης λόγω αδύναμης παροχής ρεύματος δικτύου ή χρήσης ενός καλωδίου προέκτασης.

→ Κατά την ενεργοποίηση, τραβήξτε πρώτα το μοχλό του πιστολιού ψεκασμού χειρός και στη συνέχεια ρυθμίστε το διακόπτη της συσκευής στη θέση "I/ON".

Η συσκευή δεν αναπτύσσει πίεση

→ Ελέγξτε τη ρύθμιση του σωλήνα ρίψης.
→ Ελέγξτε εάν είναι επαρκής η ποσότητα παρεχόμενου νερού.
→ Με μια μικρή πένσα, τραβήξτε προς τα έξω το φίλτρο της σύνδεσης νερού και ξεπλύνετέ το κάτω από τρεχούμενο νερό.
→ Εξαέρωση της συσκευής πριν από τη λειτουργία. Ενεργοποιήστε τη συσκευή χωρίς να έχετε συνδέσει το σωλήνα ψεκασμού και αφήστε την να λειτουργήσει (έως 2 λεπτά), μέχρις ότου αρχίσει να βγαίνει νερό χωρίς φυσαλίδες από το πιστολέτο χειρός. Απενεργοποιήστε τη συσκευή και συνδέστε και πάλι το σωλήνα ψεκασμού.

Έντονες διακυμάνσεις πίεσης

→ Καθαρίστε το ακροφυσίο υψηλής πίεσης: Αφαιρέστε τις ακαθαροίες από την οπή του ακροφυσίου με μια βελόνα και ξεπλύνετε από την μπροστινή πλευρά με νερό.
→ Ελέγξτε την ποσότητα προσαγωγής νερού.

Το μηχάνημα δεν είναι στεγανό

Μια διαρροή σταγονιδίων στη συσκευή θεωρείται φυσιολογική για τεχνικούς λόγους. Σε περίπτωση σοβαρής διαρροής, ενημερώστε την εξουσιοδοτημένη υπηρεσία εξυπηρέτησης πελατών.

Το απορρυπαντικό δεν αναρροφάται

→ Χρησιμοποιήστε το σωλήνα ψεκασμού Vario Power.
Περιστρέψτε το σωλήνα ρίψης στη θέση "Mix".
→ Ελέγξετε εάν η φιάλη απορρυπαντικού Plug 'n' Clean είναι τοποθετημένη στη σύνδεση απορρυπαντικού με το άνοιγμα προς τα κάτω.

Δεν υπάρχει ένδειξη πίεσης στο πιστόλι ψεκασμού χειρός

→ Ελέγξτε / αντικαταστήστε τις μπαταρίες

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδόθηκαν από την αρμόδια εταιρία μας προώθησης πωλήσεων. Αναλαμβάνουμε τη δωρεάν αποκατάσταση οποιασδήποτε βλάβης στη συσκευή σας, εφόσον οφείλεται σε αστοχία υλικού ή κατασκευαστικό σφάλμα, εντός της προθεσμίας που ορίζεται στην εγγύηση. Σε περίπτωση που επιθυμείτε να κάνετε χρήση της εγγύησης, παρακαλούμε απευθυνθείτε με την απόδειξη αγοράς στο κατάστημα από το οποίο προμηθευτήκατε τη συσκευή ή στην πλησιέστερη εξουσιοδοτημένη υπηρεσία τεχνικής εξυπηρέτησης πελατών μας. Διευθύνσεις μπορείτε να βρείτε στην ιστοσελίδα: www.kaercher.com/dealersearch

Τεχνικά χαρακτηριστικά

Ηλεκτρολογική σύνδεση
Τάση 230	V1~50 Hz
Ισχύς σύνδεσης 2,1 kW
Βαθμός προστασίας IP X5
Κατηγορία προστασίας I
Ασφάλεια δικτύου (βραδείας τήξης) 10 A
Υδραυλική σύνδεση
Πίεση προσαγωγής (μέγ.) 1,2 MPa
Θερμοκρασία προσαγωγής (μέγ.) 40 °C
Ποσότητα προσαγωγής (ελάχ.) 10 l/min
Μέγ. ύψος αναρρόφησης 0,5 m
Στοιχεία ισχύος
Πίεση λειτουργίας 12,5 MPa
Μέγ. επιτρεπόμενη πίεση 14,5 MPa
Παροχή, νερό 7,5 l/min
Παρεχόμενη ποσότητα, μέγιστη	8,3 l/min
Παροχή, απορρυπαντικό	0,3 l/min
Δύναμη αντεπιστροφής πιστολιού ψε-κασμού χειρός	20 N
Διαστάσεις και βάρη
Μήκος	411 mm
Πλάτος	305 mm
Ύψος	584 mm
Βάρος, έτοιμο για λειτουργία με εξαρτήματα	14,0 kg
Μετρούμενες τιμές κατά EN 60335-2-79
Κραδασμοί στο χέρι/στο βραχίοναΑβεβαιότητα K	3,7 m/s ^2 0,9 m/s ^2
Επιτρεπόμενη στάθμη ηχητικής ισχύοςL _pA Αβεβαιότητα K _pA	76 dB(A)3 dB(A)
Επιτρεπόμενη στάθμη ηχητικής ισχύοςL _WA + Αβεβαιότητα K _WA	92 dB(A)

Με την επιφύλαξη τεχνικών αλλαγών.

Εξαρτήματα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και ανταλλακτικά τα οποία διασφαλίζουν την ασφαλή και απρόσκοπτη λειτουργία της συσκευής. Πληροφορίες για παρελκόμενα και ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com.

Δήλωση Συμμόρφωσης των Ε.Κ.

Δια της παρούσης δηλώνουμε ότι το μηχάνημα που χα- ρακτηρίζεται παρακάτω, με βάση τη σχεδίαση και την κατασκευή του, υπό τη μορφή που διατίθεται στην αγο- ρά, πληροί στις σχετικές βασικές απαιτήσεις ασφαλείας και υγιεινής των οδηγιών της ΕΚ. Η παρούσα δήλωση παύει να ισχύει σε περίπτωση τροποποιήσεων του μη- χανήματος χωρίς προηγούμενη συνεννόηση μαζί μας.

Προϊόν: Σύστημα καθαρισμού υψηλής πίεσης Τύπος: 1,324-xxx

Σχετικές οδηγίες των Ε.Κ.

2000/14/EK

2014/30/EE

2006/42/EK (+2009/127/EK)

2011/65/EE

Εφαρμοσθέντα εναρμονισμένα πρότυπα

EN 50581

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1997+A1: 2001+A2: 2008

EN 60335-1

EN 60335-2-79

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 62233: 2008

Εφαρμοσθείσα διαδικασία συμμόρφωσης

2000/14/ΕΚ: Παράρτημα V

στάθμη ηχητικής πίεσης dB(A)

Μετρημένη: 89

Εγγυημένη: 92

Οι υπογράφοντες ενεργούν κατ' εντολή του και με εξουσιοδότηση της διεύθυνσης της επιχείρησης.

Υπεύθυνος τεκμηρίωσης: S. Reiser
