BP 3 - Αντλία νερού Kärcher - Δωρεάν εγχειρίδιο χρήσης

Μάρκα	Kärcher
Μοντέλο	BP 3
Κατηγορία	Αντλία νερού
Χρήση	Οικιακή χρήση και κήπος (τροφοδοσία πλυντηρίων ρούχων, πότισμα, κ.λπ.)
Τύπος αντλίας	Πίδακας
Ονομαστική ισχύς	800 W
Ηλεκτρική τροφοδοσία	230-240 V, 50 Hz
Μέγιστη παροχή	3 300 l/h
Μέγιστο ύψος αναρρόφησης	8 m
Μέγιστο ύψος κατάθλιψης	40 m
Μέγιστη πίεση	4,0 bar (0,40 MPa)
Πίεση επανεκκίνησης (αυτόματη λειτουργία)	1,3 bar (0,13 MPa)
Βάρος (χωρίς εξαρτήματα)	10,3 kg
Στάθμη θορύβου (ακουστική ισχύς)	76 dB(A)
Μέγιστη θερμοκρασία υγρού	35 °C
Επιτρεπόμενα υγρά	Βιομηχανικό νερό, νερό πηγαδιού, νερό πηγής, βρόχινο νερό, νερό πισίνας (με δοσομετρημένα πρόσθετα)
Μέγιστο μέγεθος σωματιδίων	1 mm
Προστασία από λειτουργία χωρίς νερό	Ναι (αυτόματη διακοπή μετά από 3 λεπτά σε αυτόματη λειτουργία, 4 λεπτά σε χειροκίνητη)
Τρόποι λειτουργίας	Χειροκίνητη (I) και αυτόματη (Auto)
Σύνδεση	G1 (33,3 mm) για αναρρόφηση και κατάθλιψη
Συντήρηση	Τακτικός καθαρισμός του προφίλτρου, αδειάστε σε περίπτωση παγετού
Εγγύηση	Ανάλογα με τις συνθήκες της χώρας (διεύθυνση εξυπηρέτησης πελατών στο πίσω μέρος)

Συχνές ερωτήσεις - BP 3 Kärcher

Πώς να προετοιμάσετε την αντλία BP 3;

Ξεβιδώστε το καπάκι στο σωλήνα πλήρωσης, γεμίστε την αντλία με νερό μέχρι το χείλος, και ξαναβιδώστε το καπάκι. Ανοίξτε τις βαλβίδες στην πλευρά πίεσης εάν υπάρχουν. Η προετοιμασία είναι απαραίτητη για να αποφευχθεί η λειτουργία χωρίς νερό.

Ποια υγρά μπορεί να μεταφέρει η αντλία Kärcher BP 3;

Η αντλία μπορεί να μεταφέρει βιομηχανικό νερό, νερό πηγαδιού, νερό πηγής, βρόχινο νερό και νερό πισίνας με δοσομετρημένα πρόσθετα. Η θερμοκρασία του υγρού δεν πρέπει να υπερβαίνει τους 35°C.

Πώς λειτουργεί η αυτόματη λειτουργία;

Σε αυτόματη λειτουργία (διακόπτης στο Auto), η αντλία ξεκινά όταν η πίεση πέσει κάτω από 1,3 bar (αφαίρεση νερού). Σταματά μετά από μια καθυστέρηση όταν η παροχή είναι μικρότερη από 60 l/h. Η αντλία περνά σε αναμονή.

Τι να κάνω αν η αντλία δεν ξεκινήσει ή σταματήσει ξαφνικά;

Ελέγξτε την ηλεκτρική τροφοδοσία, το προφίλτρο (καθαρίστε το αν είναι βουλωμένο) και την πίεση στο σύστημα. Σε αυτόματη λειτουργία, αν η πίεση υπερβαίνει τα 1,3 bar, η αντλία δεν ξεκινά. Μειώστε την πίεση για να επανεκκινήσει.

Πώς να καθαρίσετε το προφίλτρο;

Ανοίξτε το καπάκι του σωλήνα πλήρωσης, αφαιρέστε το προφίλτρο με την ενσωματωμένη βαλβίδα αντεπιστροφής. Χωρίστε τα δύο μέρη και καθαρίστε τα με τρεχούμενο νερό. Ελέγξτε τη σωστή λειτουργία της βαλβίδας. Ένα καθαρό προφίλτρο εξασφαλίζει βέλτιστη παροχή.

Πώς να αποθηκεύσετε την αντλία το χειμώνα;

Αδειάστε εντελώς την αντλία και τους εύκαμπτους σωλήνες. Αφαιρέστε τους σωλήνες, καθαρίστε το προφίλτρο, γυρίστε την αντλία για να αδειάσετε από τον σωλήνα. Φυλάξτε την σε ένα προστατευμένο από τον παγετό μέρος.

Τι σημαίνει η ενδεικτική λυχνία 'Σφάλμα στην πλευρά αναρρόφησης';

Αυτή η λυχνία υποδεικνύει σφάλμα στην πλευρά αναρρόφησης: έλλειψη νερού, διαρροή ή βουλωμένο προφίλτρο. Ελέγξτε τη στάθμη νερού στο δοχείο, τις συνδέσεις στην πλευρά αναρρόφησης και καθαρίστε το προφίλτρο. Η αντλία σταματά αυτόματα μετά από μια καθυστέρηση.

Πώς να μειώσετε την πίεση στο σύστημα;

Ανοίξτε τις βαλβίδες πίεσης που είναι συνδεδεμένες (βρύση νερού, κ.λπ.) για να απομακρύνετε το νερό. Η αντλία θα εκτονωθεί. Για μόνιμες εγκαταστάσεις, τοποθετήστε μια βαλβίδα διακοπής μεταξύ της αντλίας και του σωλήνα πίεσης.

Ποια αξεσουάρ συνιστώνται για μόνιμη εγκατάσταση;

Χρησιμοποιήστε έναν εύκαμπτο σωλήνα αντιστάθμισης πίεσης στην πλευρά κατάθλιψης για μείωση των κραδασμών και του θορύβου. Τοποθετήστε ένα δοχείο αντιστάθμισης πίεσης για αποφυγή συχνών εκκινήσεων σε περίπτωση διαρροών. Χρησιμοποιείτε μόνο γνήσια αξεσουάρ Kärcher.

Η αντλία σταματά σε χειροκίνητη λειτουργία και ανάβει η λυχνία 'Σφάλμα στην πλευρά πίεσης', γιατί;

Αυτό σημαίνει ότι η αντλία λειτούργησε για τουλάχιστον 4 λεπτά ενώ η έξοδος στην πλευρά πίεσης ήταν κλειστή (π.χ. κλειστή βρύση). Η προστασία από υπερθέρμανση σταμάτησε τη συσκευή. Ανοίξτε την απομάκρυνση νερού για να μειωθεί η πίεση και μετά ενεργοποιήστε ξανά.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ BP 3 Kärcher

Περιεχόμενα και ανταλλακτικά 41

Παραδόσεις εργαλείων 41

Εγγύηση 41

Σωσήματα αφαλείς 41

Περιγραφή συσκευής 41

Θέση λειτουργίας 42

Λειτουργία 43

Μεταφορά 43

Αποθήκευση 43

Φροντίδα και συντήρηση 43

Βοήθεια σε περίπτωση βλάβης 44

Τεχνικά χαρακτηριστικά 45

Διαμόρφωση 46

Ενικές υποδείξεις

Πριν από την πρώτη χρήση της συσκευής, διαβάστε αυτές τις οδηγίες χρήσης και τις συνοδευτικές υποδείξεις

ασφάλειας. Στη συνέχεια εφαρμόζεται σύμφωνα με τις οδηγίες του βιβλιαρίου για μεταγενέστερη χρήση, όπως υποδεικνύεται στο επόμενο έγγραφο.

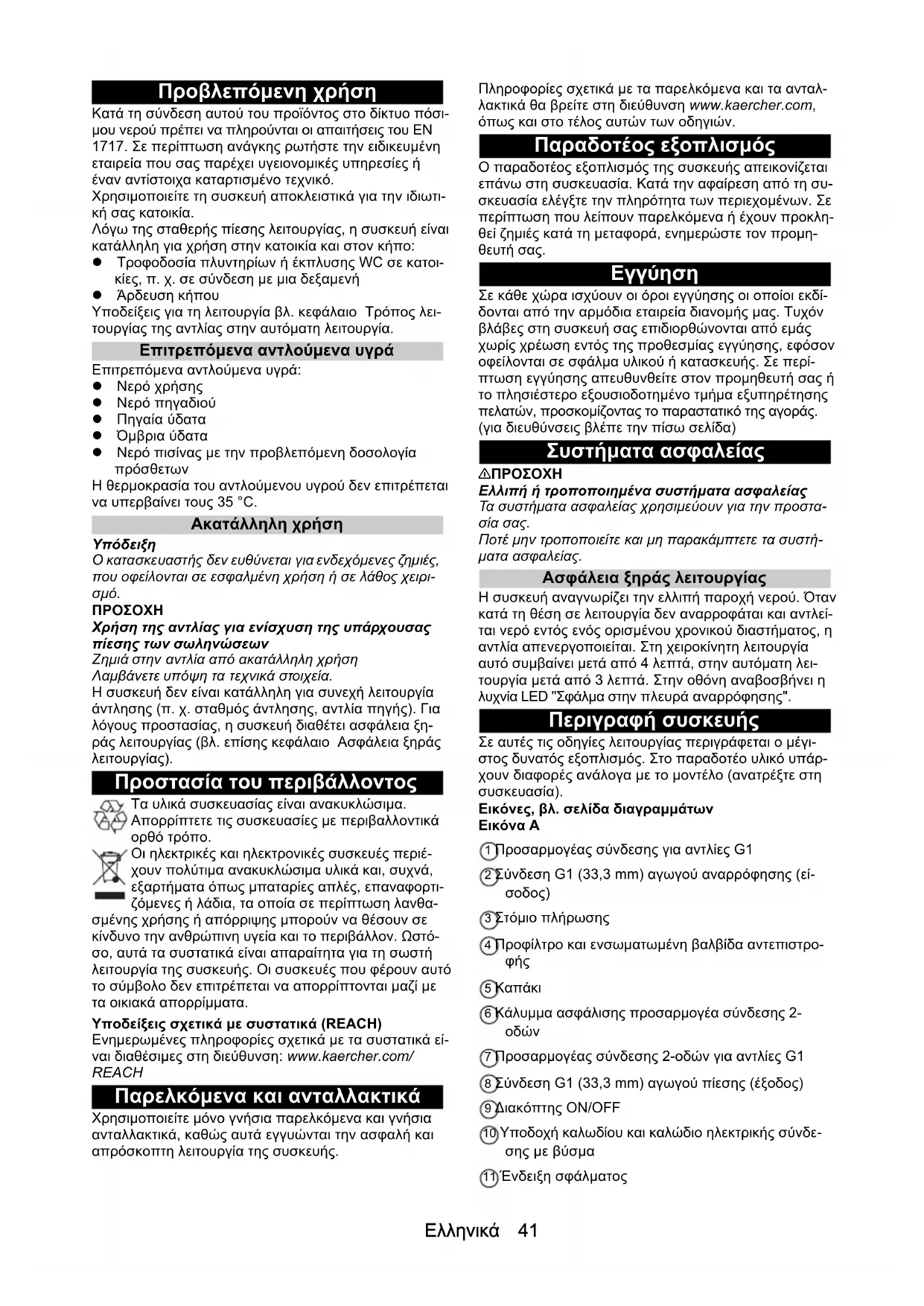

Προβλεπόμενη χρήση

Κατά την σύνδεση αυτού του προϊόντος στο δίκτυο πόσιμου νερού πρέπει να τηρούνται οι απαιτήσεις του EN 1717. Σε περίπτωση ανάγκης ρωτήστε την ειδικευμένη εταιρεία που παρέχει υγειονομικές υπηρεσίες ή έναν ανάλογο κατάλληλο τεχνικό.

Χρησιμοποιείτε τη συσκευή αποκλειστικά για την οικιακή σας κατοικία.

Λόγω της διατήρησης της πίεσης λειτουργίας, η συσκευή είναι κατάλληλη για χρήση στην κατοικία και στον κήπο.

Προσωρινή ή εκτεταμένη ως εποχιακή, π.χ. σε σύνδεση με μια δεξαμενή αποθήκευσης κήπου

Υποδεικνύεται η λειτουργία βάσει κεραίου προϊόντος λειτουργίας, εγκαθίσταται αυτόματη λειτουργία.

Επιτρεπόμενα ανταλλακτικά υγρά

Επιτρεπόμενα ανταλλακτικά υγρά:

Νερό χρήσης - Νερό πηγαδιού - Πηγές αδατά Οβρία ύδατα Νερό ποιότητας με την προβλεπόμενη οξύτητα προσθέτων

Η θερμοκρασία του ανταλλακτικού υγρού δεν επιτρέπεται να υπερβαίνει τους 35°C

Ακατάλληλη χρήση

Υπόδειξη

Ο κατασκευαστής δεν ευθύνεται για έμμεσες ζημιές, που οφείλονται σε εσφαλμένη χρήση ή σε λάθος χειρισμό.

ΠΡΟΣΟΧΗ

Χρήση σύμφωνα με τον προορισμό

Χρησιμοποιήστε αυτή τη συσκευή μόνο σύμφωνα με τις οδηγίες.

Λάβετε υπόψη τα τεχνικά στοιχεία.

Η συσκευή δεν είναι κατάλληλη για συνεχή επαγγελματική λειτουργία (π.χ. οδοκαθαριστές, αντιπηκτικά). Για λόγους προστασίας, η συσκευή διαθέτει ασφάλεια έναντι επαγγελματικής λειτουργίας (βλ. Έκτο Κεφάλαιο Ασφάλεια Έναντι Επαγγελματικής Λειτουργίας).

Προστασία του περιβάλλοντος

Τα υλικά συσκευασίας είναι ανακυκλώσιμα.

Απορρίψτε τις συσκευασίες με περιβαλλοντικά υπεύθυνο τρόπο.

Οι ηλεκτρικές και ηλεκτρονικές συσκευές περιέχουν πολύτιμα ανακυκλώσιμα υλικά και, συχνά, εξαρτήματα όπως μπαταρίες, επαναφορτιζόμενες μπαταρίες ή λάδια, τα οποία σε περίπτωση λανθασμένης χρήσης ή απόρριψης μπορούν να θέσουν σε κίνδυνο την ανθρώπινη υγεία και το περιβάλλον. Ωστόσο, τα εξαρτήματα αυτά είναι απαραίτητα για τη σωστή λειτουργία της συσκευής. Συσκευές που φέρουν αυτό το σύμβολο δεν επιτρέπεται να απορρίπτονται μαζί με τα οικιακά απορρίμματα.

Υποδείξεις σχετικά με τα υλικά (REACH)

Ενημερωθείτε για τις προδιαγραφές σχετικά με τα υλικά που είναι διαθέσιμες στη διεύθυνση: www.kaercher.com/REACH

Παρελκόμενα και ανταλλακτικά

Χρησιμοποιείτε μόνο γνήσια παρελκόμενα και γνήσια ανταλλακτικά, καθώς αυτά εγγυώνται την ασφαλή και απρόσκοπτη λειτουργία της συσκευής.

Πληροφορίες σχετικά με τα παρελκόμενα και τα ανταλλακτικά θα βρείτε στη διεύθυνση www.kaercher.com, όπως και στο τέλος αυτών των οδηγιών.

Παράδοση συσκευασίας

Ο παραδότης της συσκευής υποδεικνύεται επάνω στη συσκευασία. Κατά την παραλαβή από τη μεταφορική εταιρεία ελέγξτε την πληρότητα των περιεχομένων. Σε περίπτωση που τα παρελκόμενα έχουν προκαλέσει ζημιά κατά τη μεταφορά, ενημερώστε τον πωλητή.

Εγγύηση

Σε κάθε χώρα ισχύουν οι όροι εγγύησης που εκδίδονται από την αρμόδια εταιρεία διανομής μας. Τυχόν βλάβες στη συσκευή σας επιδιορθώνονται από εμάς χωρίς χρέωση εντός της προθεσμίας εγγύησης, εφόσον οφείλονται σε σφάλμα κατασκευής. Σε περίπτωση εγγύησης απευθυνθείτε στον προμηθευτή σας ή στον εξουσιοδοτημένο τομέα εξυπηρέτησης πελατών, προσκομίζοντας την απόδειξη αγοράς (για διευθύνσεις βλέπε την πίσω σελίδα).

Συστήματα ασφαλείας

Εγκατάσταση των προστατευτικών συστημάτων ασφαλείας

Τα ουσιώματα αυτά αρχικά χρησιμεύουν για την προστασία σας.

Να προσέχετε και να ακολουθείτε τα συστήματα ασφαλείας

Ασφάλεια ξηράς λειτουργίας

Η συσκευή αναγνωρίζει την έλλειψη νερού. Όταν κατά τη διάρκεια της λειτουργίας δεν αναρροφάται και αντλείται νερό εντός ενός ορισμένου χρονικού διαστήματος, η αντλία απενεργοποιείται. Στη χειροκίνητη λειτουργία αυτό συμβαίνει μετά από 4 λεπτά, στην αυτόματη λειτουργία μετά από 3 λεπτά. Την έναρξη αναβοσβήνει η λυχνία LED "Σφάλμα στην πλευρά αναρρόφησης".

Περιγραφή συσκευής

Σε αυτές τις οδηγίες λειτουργίας περιγράφεται ο μέγιστος δυνατός εξοπλισμός. Στο παρόν, ο υλικός εξοπλισμός υπάρχουν διαφορές ανάλογα με το μοντέλο (ανατρέξτε στη συσκευασία).

Εικόνα, βλέπε σελίδα διαγραμμάτων Εικόνα Α

① Προσαρμογέας σύνδεσης για αντλία G1 (2) Σύνδεση G1 (33,3 mm) αγωγού αναρρόφησης (είσοδος) ③ Τόπος παροχής ④ Πίνακας και ενσωματωμένη βαλβίδα αντεπιστροφής ⑤ Καπάκι ασφαλείας προσαρμογέα σύνδεσης 2-οδών ⑦ Προσαρμογέας σύνδεσης 2-οδών για αντλία G1 ⑧ Σύνδεση G1 (33,3 mm) αγωγού πέσης (έξοδος) ⑨ Διακόπτης ON/OFF ⑩ Υποδοχή καλωδίου και καλώδιο ηλεκτρικής σύνδεσης ⑪ Ένδειξη σφάλματος

⑫ Θέμα ατικού ουκ ⑬ LED «Σφάλμα στην πλευρά αναρρόφησης» ⑭ LED «Σφάλμα στην πλευρά πέσης» ⑮ Και ο κανόνας ⑯ Βοήθεια στο άνοιγμα

Θέση σε λειτουργία

Ζυσιώστε την είσοδο με έναν εύκαμπτο σωλήνα αναρρόφησης, ο οποίος είναι κατάλληλος για χρήση με νερό και συνδέσεις εύκαμπτων σωλήνων της Kärcher. Σε περίπτωση χρήσης άλλων υλικών κατασκευής, ενδέχεται να παρουσιαστούν δυσλειτουργίες και να αναρροφηθεί το υγρό, ιδίως δε κατά τη χρήση συστημάτων σύνδεσης μεγάλων διαστάσεων.

Φόρτιση

Υπόδειξη

Σε περίπτωση που πρέπει να αντληθεί νερό με άμμο, συνιστούμε τη χρήση ενός πρόσθετου προφίλτρου. Τοποθετήστε το προφίλτρο μεταξύ του εύκαμπτου σωλήνα αναρρόφησης και της αντλίας.

Για πληροφορίες σχετικά με το στόμιο αναρρόφησης και το προφίλτρο, βλ. Κεφάλαιο Εξαρτήματα και ανταλλακτικά.

1. Βιδώστε τον αντάπτορα σύνδεσης στη σύνδεση αναρρόφησης της αντλίας (είσοδος) και σφίξτε τον με το χέρι.

Εικόνα Β

2. Συνδέστε τον αντάπτορα στον κενό εύκαμπτο σωλήνα αναρρόφησης.

Σύνδεση αγωγού πίεσης

1. Βιδώστε τη βίδα του αντάπτορα σύνδεσης στη σύνδεση πίεσης της αντλίας (έξοδος) και σφίξτε τη με το χέρι.

Εικόνα C

Ο βίδας του αντάπτορα επιτρέπει την ταυτόχρονη λειτουργία 2 συσκευών (π.χ. πλυντήριο και ψεκαστήρα). Μπορεί να τοποθετηθεί έτσι, ώστε είτε και οι δύο έξοδοι να βρίσκονται στο ίδιο ύψος, είτε η μία έξοδος να βρίσκεται στο ίδιο ύψος και η άλλη επάνω.

Εικόνα D

2. Συνδέστε τον αγωγό πίεσης

1. Σε περίπτωση χρήσης μόνο μίας εξόδου, η έξοδος που δεν χρησιμοποιείται μπορεί να σφραγιστεί με το μονωτικό τμήμα.

1. Βιδώστε το καπάκι του στομίου ανύψωσης με το χέρι ή χρησιμοποιώντας ένα στέλεχος κατσαβιδιού (π.χ. διαστάσεων 8 mm).
2. Πληρώστε την αντλία επάνω από το στόμιο. Πληρώστε με νερό έως το περιθώριο.

Εικόνα F

1. ΒΙΔΩΣΤΟ ΤΟ ΚΑΙΤΑΚΙ ΤΟΥ ΟΠΟΙΟΥ ΑΝΟΙΓΩ ΚΑΙ ΟΠΟΙΕΣ ΤΕ ΚΑΙΑ ΜΟΥ ΤΟ ΧΕΡΙΝ ΧΡΟΙΟΙΟΙΩΝΤΑΣ ΕΝΑ ΣΤΕΛΕΧΟΣ ΚΑΟΤΑΛΙΒΙΟΥ.
2. Εάν υπάρχει, αφαιρέστε τις βαλβίδες διακοπής στον αγωγό μέσης (βλ. Κεφάλαιο Αντικατάστασης και Εκτόνωσης μέσης).

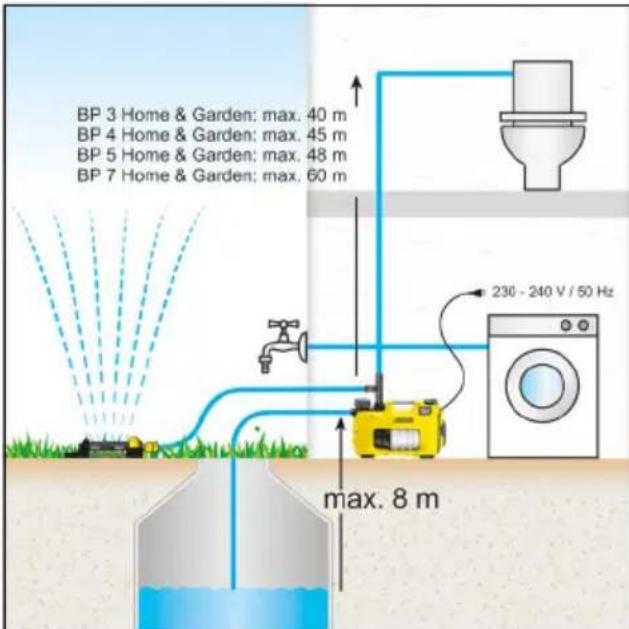

Σταθερή εγκατάσταση

1. Συμβουλευτείτε το όργανο ανάφλεξης και τον αγωγό μέσης (βλ. Κεφάλαιο Ιστορικό). Σε μια σταθερή εγκατάσταση μην χρησιμοποιείτε ταχυσύνδεσμο προς αποφυγή βιοτεχνικών συνδέσεων.

2. Πλήρωση αντλίας (βλ. κεφάλαιο Πλήρωση αντλίας).

Στερέωση αντλίας

Σε μια σταθερή εγκατάσταση, η αντλία μπορεί να βιδωθεί σταθερά επάνω σε μια κατάλληλη επιφάνεια.

1. Τραβήξτε προς τα έξω και περιστρέψτε τα λαστιχένια πόδια και στις δύο πλευρές του περιβλήματος. Εικόνα G
2. Τοποθετήστε τα λαστιχένια πόδια στο περίβλημα.
3. Βιδώστε το επάνω μέρος κατάλληλα, βίδες επάνω σε μια επίπεδη επιφάνεια.

Αντλία και εκτόνωση πίεσης

Συμβουλευτείτε την τοποθέτηση με διαφορετική εγκατάσταση πληρεύριου ενός εύκαμπτου ελαστήματος, όπως π.χ. έναν εύκαμπτο σωλήνα αντιστάθμισης πίεσης (βλ. κεφάλαιο Παραρτήματος και εναλλακτικά). Αυτό έχει σημαντικά πλεονεκτήματα:

• Περιοδική ευθεία κατά την τοποθέτηση αν και την εν λειτουργία μετάβαση του ορίου, καθώς δεν μεταδίδονται κραδασμοί στους αγωγούς στα συστήματα νερού οικιακής χρήσης. Πάντα ενεργοί και συχνότερα οι μικρότερες διαρροές.

Συνοδεύει την τοποθέτηση βαλβίδας διακοπής (εν περιλαμβάνεται στο σχέδιο παράδοσης) ανάμεσα στην αντλία και τον αγωγό πίεσης για να διευκολύνετε την εκκένωση και την εκτόνωση της πίεσης στο σύστημα. Κατά την εκκένωση της αντλίας, με το κλείσιμο της βαλβίδας διακοπής μπορεί να αποτραπεί η εκροή νερού από τον αγωγό πίεσης.

Εάν παρατηρείται συχνά είσοδος ξένης αέρας στο οικιακό σύστημα, τότε η αντλία ενεργοποιείται χωρίς ανάγκη νερού. Σε αυτήν την περίπτωση συνιστούμε δεξαμενή αντιστάθμισης (βλ. Κεφάλαιο Παρελκόμενα και ανταλλακτικά).

Λειτουργία

Έναρξη λειτουργίας

1. Συνδέστε το φις ρεύματος στην πρίζα. 2. Ενεργοποιήστε τη συσκευή από το διακόπτη ON/OFF.

Εικόνες

Χρησιμοποιήστε τη θέση διακόπτη "I/On" για τη χειροκίνητη λειτουργία. Χρησιμοποιήστε τη θέση διακόπτη "Auto" για την αυτόματη λειτουργία (βλ. ειδικό κεφάλαιο Τρόπος λειτουργίας της αντλίας στην αυτόματη λειτουργία).

Υπόδειξη

Μπορείτε να πατήσετε εύκολα το διακόπτη ON/OFF με το πόδι.

1. Στη θέση του χρόνου αναρρόφησης, ανασηκώστε τη μονάδα ώστε να είναι περ. 1 μέτρο.
2. Περιμένετε έως ότου η αντλία αναρροφήσει και αρχίσει να αντλεί συνεχόμενα.

Όταν προκύπτει είναι το μικρό, η ασφάλεια ενεργής λειτουργίας απενεργοποιείται το προκαλούν (Βλ. Κεφάλαιο Ασφάλεια και ενεργής λειτουργίας).

Τρόπος λειτουργίας της αντλίας στην αυτόματη λειτουργία

Την αυτόματη λειτουργία, οι αντλίες οικίας και κήπου διατηρούν αυτόματα σταθερή την πίεση:

Η βαλβίδα αντεπιστροφής και η πίεση έναρξης. κάτω 0,13 MPa (1,3 bar). Η βαλβίδα ελέγχου η προκή είναι ευαίσθητη. 60 l/h. - Όταν ολοκληρωθεί η ηχητική ένδειξη, τότε απενεργοποιείται και μένει στο σύστημα. Μετά από ένα χρονικό διάστημα ασφάλειας η αντλία εισέρχεται σε κατάσταση αναμονής (λειτουργία Standby).

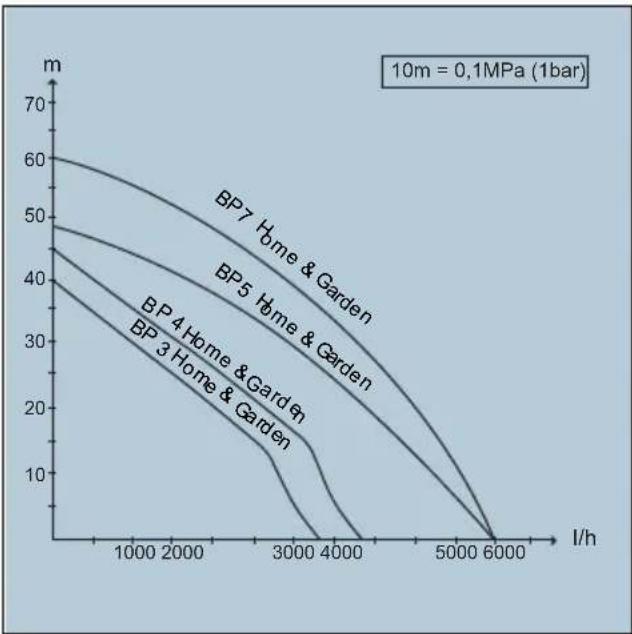

Βελτιστοποίηση της προκή

Η παραγωγή αυξάνεται τόσο περισσότερο:

• Όσο μικρότερο είναι το ανοδικό ύψος όσο μεγαλύτερη είναι η διάμετρος του χρησιμοποιούμενου εύκαμπτου σωλήνα όσο κοντύτερος είναι ο χρησιμοποιούμενος εύκαμπτος σωλήνας όσο μικρότερη είναι η αντίσταση μέσου του ρότορα το συνδεδεμένο παρελκόμενο

Τερματισμός λειτουργίας

1. Απενεργοποιήστε τη συσκευή από το διακόπτη ON/ OFF.
2. Αποσυνδέστε το φις από την πρίζα. Όταν η συσκευή ενεργοποιείται ξανά για πρώτη φορά μετά από χρονικό διάστημα, τηρείτε τις προϋποθέσεις (Βλ. Κεφάλαιο Οδηγίες και συντήρηση).

Μεταφορά

• Μεταφέρετε τη συσκευή. ΠΡΟΣΟΧΗ

Χαλαρά και εύκαμπτα εξαρτήματα στο πάτωμα

Κίνδυνος τραυματισμού κατά τη μεταφορά της συσκευής. Για τη διάρκεια της λειτουργίας προσέξτε τα καλώδια και τους εύκαμπτους σωλήνες. Τυλίξτε το καλώδιο στο στήριγμα και ασφαλίστε το ειδικό καλώδιο. Ασφαλίστε και μεταφέρετε τη συσκευή από τη λαβή μεταφοράς.

• Μεταφορά της συσκευής με σχήματα.

Η συσκευή είναι ενάντια σε οιονδήποτε και ανατροπής.

Αποθήκευση

ΠΡΟΣΟΧΗ

Κίνδυνος παγετού

Η συσκευή δεν έχει εκκενωθεί πριν να καταψυχθεί από παγετό.

Αδειάστε τελείως τη συσκευή και τα προϊόντα.

Προστατέψτε τη συσκευή από τον παγετό.

1. Ανοίξτε τη μονάδα παροχής νερού που είναι συνδεδεμένη στην πέρα τιμής (π.χ. τη βρύση). Η συσκευή δεν βρίσκεται υπό τάση. 2. Εκκενώστε τους σωλήνες. 3. Αφαιρέστε τους αγωγούς αναρρόφησης και μέσης. 4. Ανοίξτε και αφαιρέστε το καπάκι του στομίου πλήρωσης με το χέρι ή χρησιμοποιώντας ένα ατέρμονο κατσαβίδι. 5. Καθαρίστε την προχίλτρο (βλ. κεφάλαιο Καθαρισμός προχίλτρου). 6. Ανατοποθετήστε την αντλία και εκκενώστε την πλήρως έως ότου το στόμιο πλήρωσης. 7. Τοποθετήστε το προφίλτρο. 8. Τοποθετήστε το καπάκι. 9. Αποθηκεύστε την αντλία σε χώρο ανθεκτικό στον πάγο.

Φροντίδα και συντήρηση

Η συσκευή δεν χρειάζεται συντήρηση, πλ. δεν πρέπει να εκτελείται τακτικά εργασία συντήρησης.

Εκτόνωση πίεσης

1. Ανοίξτε και κλείστε τη συνδεδεμένη βαλβίδα πίεσης για εκτόνωση της πίεσης.

Η συσκευή δεν βρίσκεται υπό τάση.

Εκπλύση αντλίας

1. Όταν ανταλλάσσετε με πρόσθετα, εκπλύνετε την αντλία με καθαρό νερό έπειτα από κάθε χρήση.

Καθαρίστε το προφίλτρο

Ελέγξτε τακτικά το προφίλτρο για φραγές και αν χρειαστεί, καθαρίστε το.

1. Ανοίξτε και αφαιρέστε το κάλυμμα του στομίου πλήρωσης με το χέρι ή χρησιμοποιώντας ένα στέλεχος κατάλληλο.
2. Αφαιρέστε το προφίλτρο από την ενσωματωμένη βαλβίδα αντεπιστροφής.

Εικόνα Η

1. Αποσυνδέστε τη βαλβίδα αντεπιστροφής από το προφίλτρο.
2. Καθαρίστε το προφίλτρο και τη βαλβίδα αντεπιστροφής σχολαστικά με τρεχούμενο νερό.
3. Αν χρειαστεί, εκπλύνετε τα υπολείμματα ρύπων από την αντλία.
4. Ελέγξτε την ελεύθερη κίνηση της βαλβίδας αντεπιστροφής.

ΠΡΟΣΟΧΗ

Χρήση ακατάλληλων λιπαντικών

Βλάβη στα στεγανοποιητικά. Χρησιμοποιείτε το γράσο που διατίθεται για το εξάρτημα Karcher (6.288-143.0). Χρησιμοποιείτε μόνο στεγανοποιητικά λιπαντικά χωρίς ορυκτά συστατικά. 7. Σε περίπτωση δυσκολίας κίνησης, λιπάνετε τα στεγανοποιητικά. 8. Συνδέστε το προφίλτρο και τη βαλβίδα αντεπιστροφής. 9. Το προφίλτρο πρέπει να τοποθετηθεί στο άνοιγμα πλήρωσης χωρίς μεγάλη δύναμη. Προσέξτε να είναι σωστή η θέση τοποθέτησης (υποδοχές). Εικόνα Ι

Βοήθεια σε περίπτωση βλάβης

Οι βλάβες οφείλονται συχνά σε απλές αιτίες, τις οποίες μπορείτε να αντιμετωπίσετε μόνοι σας με τη βοήθεια του ακόλουθου πίνακα. Σε περίπτωση αμφιβολίας ή σε περιπτώσεις που δεν αναφέρονται εδώ, παρακαλούμε να απευθυνθείτε στο εξουσιοδοτημένο τμήμα εξυπηρέτησης πελατών.

Η αντλία λειτουργεί, αλλά δεν αντλεί.

Υπάρχει αέρας στην αντλία.

1. Ελέγξτε την κατάλληλη θέση σε λειτουργία (βλ. κεφάλαιο Θέση σε λειτουργία και έναρξη λειτουργίας).

Σωματίδια ρύπων μπλοκάρουν την περιοχή αναρρόφησης.

1. Αποσυνδέστε το φίλτρο από την αντλία.
2. Καθαρίστε την περιοχή αναρρόφησης.

Το πρόγραμμα είναι λειωμένο.

1. Αποσυνδέστε το φίλτρο από την αντλία.
2. Αφήστε την αντλία να κρυώσει.
3. Καθαρίστε την περιοχή αναρρόφησης.
4. Καθαρίστε το στρογγυλό φίλτρο (βλ. κεφάλαιο Καθαρισμός του φίλτρου).
5. Ετικέτα στο κάτω μέρος του στομαχιού, πληρώνεις έξω από την οθόνη πληρωμής.
6. Ενεργοποιήστε την αντλία.

Ο εύκαμπτος οδηγός αναπνοής ή ο αντάπτορας σύνδεσης δεν είναι ιατρικά βιονικός.

1. Έλεγξε εάν έχουν τοποθετηθεί σωστά τα στεγανωτικά.
2. Σφίξτε με το χέρι τον εύκαμπτο σωλήνα αναρρόφησης και τον αυτόματο σύνδεσμο.

Η αυτία δεν λειτουργεί ή παρέχει δαονικάκιντα κατά τη διάρκεια της λειτουργίας

Διακοπή τροφοδοσίας ρεύματος. 1. Ελέγξτε τις ασφάλειες και τις ηλεκτρικές συνδέσεις. Το προϊόν δεν είναι αεριζόμενο. 1. Καθαρίστε το προφίλτρο (βλ. κεφάλαιο Καθαρισμός Προφίλτρου).

1. ΕΤΑΙΡΕΙΑ Τ ΑΥΤΟΚΙΝΗΤΩΝ Τ ΩΡΙΣΜΕΝΩΝ ΟΤΟ ΚΑΤΩ ΕΡΟΣ ΤΟΥ ΟΤΟΥΠΙΟΥ ΠΛΗΡΩΝ ΓΕΩΝ ΤΗΣ ΟΤΗΣ ΠΛΗΡΩΣΗΣ.

Η οικιακή μονάδα λειτουργεί αυτόματα και η πίεση είναι μεγαλύτερη από 1,3 bar.

Η αυτόματη λειτουργία η οικιακή μονάδα δεν λειτουργεί ενώ η πίεση είναι μεγαλύτερη από 1,3 bar, δηλ. κατά την ενέργεια οθόνης ύδατος μεγαλύτερης των 13 m.

1. Μειώστε την πίεση στο σύστημα.

Η αντλία ενεργοποιείται αυτόματα, μόλις η πίεση στο σύστημα πέσει κάτω από 1,3 bar.

Διακόπτεται η λειτουργία της αντλίας, η λυχνία LED "Φάμα στην πλευρά αναρρόφησης" ανάβει

Υπάρχει πρόβλημα στην παροχή, δεν αναπτύσσεται πίεση.

1. Απενεργοποιήστε το φίλτρο εισόδου τρύπας.
2. Έλεγξε εάν υπάρχει αρκετό νερό στο κοντέινερ αναρρόφησης (π.χ. στη δεξαμενή).
3. Ελέγξτε τις συνδέσεις στην πλευρά αναρρόφησης για διαρροές.
4. Καθαρίστε το προφίλτρο (βλ. κεφάλαιο Καθαρισμός προφίλτρου).
5. Επαναφέρετε τα υπολείμματα των ρύπων κάτω μέρος του στοιχείου πλήρωσης με την οθόνη πλήρωσης
6. Ενεργοποιήστε την αντλία.

Η πίεση είναι πολύ μικρή, παράταση ζητείται λειτουργία ενεργοποιήστε την αντλία.

1. Ελέγξτε εάν υπάρχει αρκετό νερό στο κοντέινερ αναρρόφησης (π.χ. στη δεξαμενή).

2. Ανοίξτε περισσότερο τη βρύση.

Η πίεση αυξάνεται.

Έλεγχος αναρρόφησης, έλεγχος διαρροής και στάθμης.

Βρύση. Η αντλία δεν ολοκληρώνει τη λειτουργία αναρρόφησης.

1. Ανοίξτε τη βρύση.

1. Ελέγξτε το σύστημα για διαρροή.

Εάν η διαρροή δεν μπορεί να αντιμετωπιστεί, τοποθετήστε ένα δοχείο εισροής τρίχας. (Βλ. Κεφάλαιο Παραρτήματα και Διαγνωστικά).

Διακόπτεται η λειτουργία της αντλίας στην αυτόματη λειτουργία, η λυχνία LED "Σφάλμα στην πλήρωση μέσων" ανάβει.

Η αντλία ενεργοποιείται και απενεργοποιείται συχνά λόγω διαρροών.

1. Ελέγξτε την πλεύρα περί της διαρροής (π.χ. βρύση που στάζει).

Εάν δεν διαπιστωθεί διαρροή, τοποθετήστε το δοχείο εισροής πίεσης. (Βλ. Κεφάλαιο Παρελκόμενα και ανταλλακτικά).

1. Ενεργοποιήστε την αντλία.

Η πίεση είναι πολύ χαμηλή μετά την ενεργοποίηση της αντλίας. Η συσκευή ενεργοποιείται αργά και ενεργοποιείται και απενεργοποιείται.

Για χρήση σε κήπους χρησιμοποιείτε έναν εύκαμπτο σωλήνα κήπου από PVC με διάμετρο 3/4" ή 15 mm ή διάμετρο 1/2". - Για σταθερή εγκατάσταση, τοποθετήστε έναν εύκαμπτο σωλήνα ή δοχείο εξισορρόπησης πίεσης (βλ. κεφάλαιο Παρελκόμενα και ανταλλακτικά).

1. Ενεργοποιήστε την αντλία.

Ανάβει η λειτουργία της αντλίας στη χειροκίνητη λειτουργία, η λυχνία LED "Σφάλμα στην παροχή ρεύματος" ανάβει.

Η συσκευή λειτουργεί τουλάχιστον 4 ώρες πριν από το να είναι εκτός εισόδου στην παροχή ρεύματος (π.χ. η βρύση). Η προστασία υπερφόρτωσης απενεργοποιεί τη συσκευή.

1. Αποσυνδέστε το φις ρεύματος από την πρίζα. 2. Ανοίξτε τη βαλβίδα νερού που είναι συνδεδεμένη στην παροχή ρεύματος. Η συσκευή δεν βρίσκεται υπό πίεση.

3. Ενεργοποιήστε την αντλία.

Η ισχύς προσαγωγής μειώνεται ή είναι πολύ χαμηλή.

Σωματίδια βρωμιάς μπλοκάρουν την περιοχή αναρρόφησης.

1. Αποσυνδέστε το φις ρεύματος από την πρίζα. 2. Καθαρίστε την περιοχή αναρρόφησης. Το προϊόν είναι λερωμένο. 1. Αποσυνδέστε το φις ρεύματος από την πρίζα. 2. Αφήστε την αντλία να κρυώσει. 3. Καθαρίστε την περιοχή αναρρόφησης.

1. Καθαρίστε το προφίλτρο (βλ. κεφάλαιο Καθαρισμός προφίλτρου).
2. Επαναφέρετε τα υπολείμματα των ρύπων κατά μέρος του στομίου πλήρωσης της στάθμης νερού.
3. Ενεργοποιήστε την αντλία. Η υπεραναρρόφηση παρουσιάζει διαρροή.
4. Ελέγξτε την πλευρά αντλίας για διαρροές. Υπέρβαση του μέγιστου ύψους αναρρόφησης ή μη ικανοποίηση της ποσότητας αναρρόφησης.
5. Τηρήστε το μέγιστο ύψος αναρρόφησης (βλ. κεφάλαιο Τεχνικά χαρακτηριστικά).
6. Εάν είναι απαραίτητο, επιλέξτε διαφορετική διάμετρο σωλήνα εισαγωγής ή μεγαλύτερο μήκος σωλήνα εισαγωγής (βλ. Κεφάλαιο Βελτιστοποίηση της παροχής). Η διατομή στην πλευρά αναρρόφησης είναι ανεπαρκής. 1. Ανοίξτε τελείως τη βαλβίδα στην πλευρά της βρύσης. Ο εύκαμπτος σωλήνας στην πλευρά αναρρόφησης έχει διπλωθεί.
7. Διορθώστε το δίπλωμα του εύκαμπτου σωλήνα.

Τεχνικά χαρακτηριστικά

		B & Garden	BP 4 Home & Garden	BP 5 Home & Garden	BP 7 Home & Garden
Hλεκτρική σύνδεση
Τάη δικτύουν V 230-240 230-240 230-240 230-240
Σ u x v o	ó	T	η	T	α
Ονομαστική ισχύς	W	800	950	1000	1200
Στοίχεία ισχύος συσκεύς
Παροχή μέγιση	I/h	3300	3800	6000	6000
Υψος αναρρόφησης (μέγ.)	m	8	8	8	8
Πίεση (μέγ.)	MPa (bar)	0,40 (4,0)	0,45 (4,5)	0,48 (4,8)	0,60 (6,0)
丫ψος ανύψωσης (μέγ.)	m	40	45	48	60
Πίεση επιανεκκίνησης στην αυτόματη λεῖουργία (μέγ.)	MPa (bar)	0,13 (1,3)	0,13 (1,3)	0,13 (1,3)	0,13 (1,3)
Μέγεθος σωματίδιου (μέγ.) του εἰπιρεπόμενου αντλούμενου ηρού	mm	1	1	1	1
Είδος αντλίας		Jet	Στρόβιλος	Πολυφασικό 4-δικό	Πολυφασικό 5-δικό
Τύπος LED σύμφωνα με το EN 60825-1		Katηγορία 1	Katηγορία 1	Katηγορία 1	Katηγορία 1
丫πόδειξη εφαρμούγης
Δρδευση (μέγ.)	m²	500	800	1000	1200
Οικιακή τροφοδοσία (μέγ.)	Ατομα	8	10	12	12
Δρδευση + Αικιακή τροφοδοσία με 4 ἀτομα (μέγ.)	m²	300	600	800	900
Διαστάσεις και βάρη
Βάρος (χωρίς παρελκόμενα)	kg	10,3	10,6	12,5	13,0
Μετρημένες τιμές κατά EN ISO 20361
Στάθμη ηχητικής πίεσης L pA	d	B	(	A	) 6
	d	B	(	A	) 7

Με την επιφύλαξη τεχνικών αλλαγών.

Δήλωση συμμόρφωσης ΕΕ

Με το παρόν δηλώνουμε ότι η παρακάτω μηχανή λόγω του σχεδιασμού της, του τύπου κατασκευής της, της έκδοσης στην οποία έχει διατεθεί στην αγορά πληροί τις σχετικές βασικές απαιτήσεις για την ασφάλεια ΕΕ και την υγεία των οδηγιών ΕΕ. Σε περίπτωση τροποποίησης της μηχανής που δεν έχει συμφωνηθεί με εμάς, αυτή η δήλωση ακυρώνεται.

Ποιότητα: Αγγλία

Τύπος: 1.645-xxx

Εκτείνεται οδηγίες ΕΕ

2014/35/ΕΕ

2014/30/ΕΕ

2000/14/ΕΚ

2011/65/ΕΕ

Εναρμονισμένα πρότυπα

EN 60335-1

EN 60335-2-41

EN 62233: 2008

EN 55014-1: 2006+A1: 2009+A2: 2011

EN 55014-2: 1977+A1: 2001+A2: 2008

EN 61000-3-2: 2014

EN 61000-3-3:2013

EN 50581

Εφαρμοσμένη διαδικασία αξιολόγησης της συμμόρφωσης

2000/14/ΕΚ: Παράρτημα V

Στάθμη ηχητικής ισχύος dB(A)

BP2G

Μετρημένη: 69

Εγγυημένη: 72

BP3 G, BP3 G Set +, BP3 H&G

Μερημένη: 73

Εγγυημένη: 76

BP4G

Μερημένη: 72

Εγγυημένη: 75

BP4 H&G eco

Μερημένη: 75

Εγγυημένη: 78

BP5 H&G

Μερημένη: 74

Εγγυημένη: 77

BP7 H&G eco

Μερημένη: 73

Εγγυημένη: 76

Ουογραοονς Ενεργούν Κατέντοα και Ετήρεοουιο από διοικητικό συμβούλιο.

H. Jenner

Υπεξούσιος τεκμηρίωσης: S. Reiser

Alfred Karcher SE & Co. KG

Alfred-Karcher-Str. 28 - 40
