GEBRUIKSAANWIJZING BP 3 Kärcher

• dB(A)61636161 dB(A)7678777624 Nederlands EN 55014-1: 2006+A1: 2009+A2: 2011 EN 55014-2: 1977+A1: 2001+A2: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 50581 Procedura di valutazione della conformità applicata 2000/14/CE: Allegato V Livello di potenza acustica dB(A) BP2 G Misurato: 69 Garantito: 72 BP3 G, BP3 G Set +, BP3 H&G Misurato: 73 Garantito: 76 BP4 G Misurato: 72 Garantito: 75 BP4 H&G eco Misurato: 75 Garantito: 78 BP5 H&G Misurato: 74 Garantito: 77 BP7 H&G eco Misurato: 73 Garantito: 76 I firmatari agiscono per incarico e con delega del consi- glio di amministrazione. Responsabile della documentazione: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 01/07/2018 Inhoud Algemene instructies Voordat u het apparaat voor het eerst gebruikt, dient u deze originele ge- bruiksaanwijzing en de meegeleverde veiligheidsinstructies door te lezen. Volg deze op. Bewaar beide documenten voor later gebruik of volgen- de eigenaars. Beoogd gebruik Bij de aansluiting van dit product op het drinkwaternet moeten de vereisten van EN 1717 in acht worden geno- men. Vraag indien nodig uw gespecialiseerde sanitair- firma of een opgeleide expert om advies. Gebruik het apparaat uitsluitend voor de privé-huishou- ding. Door de constante bedrijfsdruk is het apparaat voor het gebruik in huis en tuin geschikt: Voorziening van wasmachines of wc-spoelingen in huis, bijv. in combinatie met een regenput Tuinbesproeiing Instructies voor de werking, zie hoofdstuk Werkwijze van de pomp in het automatische gebruik. Toegestane pompvloeistoffen Toegestane pompvloeistoffen: Proceswater Pompwater Bronwater Regenwater Zwembadwater, indien de additieven volgens de voorschriften zijn gedoseerd De temperatuur van de aangevoerde vloeistof mag niet meer dan 35 °C bedragen. Ondeskundig gebruik Instructie De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van ondeskundig gebruik of verkeerde bedie- ning. LET OP Gebruiken van de pomp voor het versterken van de voorhanden leidingdruk Beschadiging van de pomp door ondeskundig gebruik Neem de technische gegevens in acht. Het apparaat is niet geschikt voor ononderbroken ge- bruik van de pomp (bijv. hefinstallatie, fonteinpomp). Ter bescherming is het apparaat met een droogloopbeveili- ging uitgerust (zie ook hoofdstuk Droogloopbeveili- ging). Milieubescherming Het verpakkingsmateriaal is recyclebaar. Gooi verpakkingen met het gescheiden afval weg. Elektrische en elektronische apparaten bevatten waardevolle recyclebare materialen en vaak on- derdelen zoals batterijen, accu's of olie, die bij on- juiste omgang of verkeerd weggooien een moge- lijk gevaar voor de gezondheid en het milieu kunnen vormen. Voor een correct gebruik van het apparaat zijn deze onderdelen echter noodzakelijk. Apparaten met dit symbool mogen niet met het huisvuil worden wegge- gooid. Instructies voor inhoudsstoffen (REACH) Actuele informatie over inhoudsstoffen vindt u onder: www.kaercher.nl/REACH Toebehoren en reserveonderdelen Gebruik alleen origineel toebehoren en originele reser- veonderdelen. Deze garanderen een veilige en sto- ringsvrije werking van het apparaat. Informatie over toebehoren en reserveonderdelen vindt u op www.kaercher.com alsook aan het einde van deze handleiding. Algemene instructies p. 24
• Beoogd gebruik p. 24
• Milieubescherming p. 24
• Toebehoren en reserveonderdelen p. 24
• Leveringsomvang p. 25
• Garantie p. 25
• Veiligheidsinrichtingen p. 25
• Beschrijving apparaat p. 25
• Inbedrijfstelling p. 25
• Werking p. 26
• Vervoer p. 27
• Opslag p. 27
• Klein en groot onderhoud p. 27
• Hulp bij storingen p. 27
• Technische gegevens p. 28
• EU-conformiteitsverklaring Chairman of the Board of Management Director Regulatory Affairs & CertificationNederlands 25 Leveringsomvang De leveringsomvang van het apparaat is op de verpak- king afgebeeld. Controleer de inhoud bij het uitpakken op volledigheid. Bij ontbrekend toebehoren of bij trans- portschade neemt u contact op met uw distributeur. Garantie In elk land gelden de garantievoorwaarden die door onze verantwoordelijke verkoopmaatschappij zijn uitge- geven. Mogelijke storingen aan uw apparaat verhelpen we binnen de garantieperiode gratis, voor zover een materiaal- of fabricagefout de oorzaak is. Als u gebruik wilt maken van de garantie, neemt u met uw aankoop- bon contact op met uw distributeur of de dichtstbijzijnde geautoriseerde klantenservice. (adres zie achterzijde) Veiligheidsinrichtingen 몇 VOORZICHTIG Ontbrekende of gewijzigde veiligheidsinrichtingen Veiligheidsinrichtingen zijn er voor uw veiligheid. Verander of omzeil veiligheidsinrichtingen nooit. Droogloopbeveiliging Het apparaat herkent een ontbrekende watertoevoer. Als bij de inbedrijfstelling niet binnen een bepaalde pe- riode water wordt aangezogen en getransporteerd, schakelt de pomp uit. In het handmatige gebruik ge- beurt dit na 4 minuten, in het automatische gebruik na 3 minuten. Op het display brandt de LED "Fout aan zuig- zijde". Beschrijving apparaat In deze gebruiksaanwijzing wordt de maximale uitrus- ting beschreven. Afhankelijk van het model zijn er ver- schillen in de leveringsomvang (zie verpakking). Afbeeldingen, zie pagina met grafieken Afbeelding A 1 Aansluitadapter voor pompen G1 2 Aansluiting G1 (33,3 mm) zuigleiding (ingang) 3 Vulopening 4 Voorfilter en geïntegreerde terugslagklep 5 Deksel 6 Afsluitdop 2-wegaansluitadapter 7 2-wegaansluitadapter voor pompen G1 8 Aansluiting G1 (33,3 mm) drukleiding (uitgang) 9 AAN/UIT-knop 10 Opbergplaats voor kabels en spanningaansluiting met stekker 11 Foutweergave 12 Rubberen voeten 13 Led "Fout aan zuigzijde" 14 Led "Fout aan drukzijde" 15 Kabelclip 16 Hulp voor het openen Inbedrijfstelling We raden aan om alleen originele Kärcher zuigslangen, filtercomponenten en slangaansluitingen te gebruiken. Als onderdelen van andere fabrikanten worden ge- bruikt, kan dit tot storingen bij het aanzuigen van de pompvloeistof leiden, vooral bij het gebruik van bajonet- verbindingssystemen. Mobiel gebruik Instructie Geringe ondichtheden leiden al tot storingen. Zuigslang aansluiten Instructie We raden aan om een zuigslang met terugstroomstop te gebruiken. De terugstroomstop verkort de heraan- zuigtijd omdat deze na de waterafname verhindert dat de zuigslang wordt geleegd. De terugstroomstop niet di- rect aan de pomp monteren. Instructie Als er zandig water moet worden getransporteerd, ra- den we aan om een bijkomende voorfilter te gebruiken. De voorfilter tussen zuigslang en pomp monteren. Informatie over de terugstroomstop en voorfilter zie hoofdstuk Toebehoren en reserveonderdelen. p. 29

1. De aansluitadapter in de zuigaansluiting van de

pomp (ingang) schroeven en met de hand aantrek- ken. Afbeelding B

2. Een vacuümbestendige zuigslang aansluiten.

Drukleiding aansluiten

1. De 2-wegaansluitadapter in de drukaansluiting van

de pomp (uitgang) schroeven en met de hand aan- trekken. Afbeelding C De 2-wegaansluitadapeter maakt het gelijktijdige gebruik van 2 apparaten (bijv. wasmachine en sprin- kler) mogelijk. Hij kan zodanig worden gemonteerd dat ofwel beide uitgangen aan de zijkant of één uit- gang aan de zijkant en een uitgang boven worden gebruikt. Afbeelding D

2. De drukleiding aansluiten.

3. Als er slechts een uitgang wordt gebruikt, de niet be-

nodigde uitgang met de meegeleverde kap afslui- ten. Pomp vullen

1. Het deksel aan de vulopening met de hand of met

behulp van een schroevendraaierschacht (max. 8 mm diameter) afschroeven.

2. De pomp via de vulopening tot aan de rand met wa-

ter vullen. Afbeelding F

3. Het deksel op de vulopening schroeven en met de

hand of met behulp van een schroevendraaier- schacht aantrekken.

4. Indien voorhanden, de afsluitventielen in de druklei-

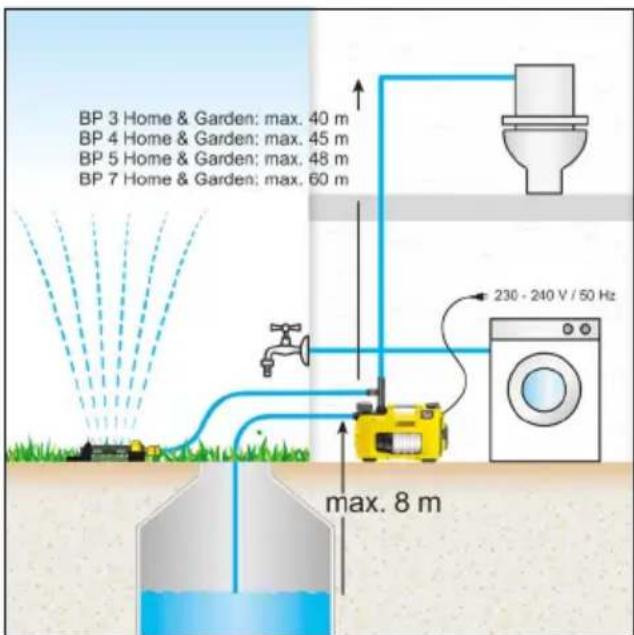

ding openen (zie hoofdstuk Drukcompensatie en drukontlasting).26 Nederlands Vaste installatie

1. De zuigslang en de drukleiding aansluiten (zie

hoofdstuk Mobiel gebruik). Bij een vaste installatie geen snelkoppelingen, maar vastgeschroefde verbindingen gebruiken.

2. De pomp vullen (zie hoofdstuk Pomp vullen).

Pomp bevestigen Bij een vaste installatie kan de pomp op een geschikt oppervlak worden vastgeschroefd.

1. De rubberen voeten aan beide zijden van de behui-

zing uittrekken en draaien. Afbeelding G

2. De rubberen voeten in de behuizing plaatsen.

3. De pomp met geschikte schroeven op een effen

vlak vastschroeven. Drukcompensatie en drukontlasting We raden aan om bij een vaste installatie aan drukzijde een flexibele component, zoals bijv. een flexibele druk- compensatieslang (zie hoofdstuk Toebehoren en reser- veonderdelen) te monteren. Dit heeft volgende voorde- len: Meer flexibiliteit bij de opstelling en ingebruikneming Geluidsbeperking, omdat er geen trillingen aan de leidingbuizen in het huiswatersysteem worden over- gedragen De pomp schakelt bij kleinere lekkages minder vaak We raden de montage van een afsluitkraan (niet in de leveringsomvang inbegrepen) aan tussen pomp en drukleiding om de lediging en drukontlasting in het sys- teem te vereenvoudigen. Als de pomp wordt leegge- maakt, kan door het sluiten van de afsluitkraan verhin- derd worden dat het water uit de drukleiding weg- stroomt. Bij toenemende drukdalingen door lekkages in het huis- systeem schakelt de pomp zonder waterafname in. In dit geval raden we aan om een bufferreservoir (zie hoofdstuk Toebehoren en reserveonderdelen) te mon- teren. Werking Werking beginnen

1. De netstekker in het stopcontact steken.

2. Het apparaat met de AAN/UIT-schakelaar inschake-

len. Afbeelding E De schakelstand "I/On" voor het handmatige ge- bruik gebruiken. De schakelaarstand "Auto" voor het automatisch gebruik gebruiken (zie ook hoofdstuk Werkwijze van de pomp in het automatische gebruik). Instructie De AAN/UIT-schakelaar kan comfortabel met de voet worden bediend.

3. De drukslang ca. 1 m optillen om de aanzuigtijd te

4. Wachten tot de pomp aanzuigt en gelijkmatig trans-

porteert. Als de watertoevoer te gering is, schakelt de droogloop- beveiliging het apparaat uit (zie hoofdstuk Droogloop- beveiliging). Werkwijze van de pomp in het automatische gebruik In het automatische gebruik houden de huis- en tuin- pompen de druk automatisch aan: de pomp start zodra er water getapt wordt en de druk onder ca. 0,13 MPa (1,3 bar) daalt. De pomp loopt zolang het debiet meer dan ca. 60 l/ h bedraagt. Als de waterafname wordt beëindigd, dan wordt de druk in het systeem opnieuw opgebouwd. Na een korte nalooptijd gaat de pomp in stand-by. Optimalisering van het volume Het volume wordt groter: Naarmate de opvoerhoogte kleiner is Naarmate de diameter van de gebruikte slang groter

Naarmate de gebruikte slang korter is Naarmate het drukverlies, veroorzaakt door het aangesloten toebehoren, minder is Werking beëindigen

1. Het apparaat aan de AAN/UIT-schakelaar uitscha-

2. De netstekker uit het stopcontact trekken.

Als het apparaat pas na langere tijd opnieuw wordt in- geschakeld, bijkomende instructies in acht nemen (zie hoofdstuk Klein en groot onderhoud). I/h

nNederlands 27 Vervoer Apparaat dragen. 몇VOORZICHTIG Los op de grond liggende kabels en slangen Struikelgevaar Bij het verplaatsen van het apparaat tijdens de mo- biele werking op kabels en slangen letten. Kabel op kabelhouder oprollen en met kabelklem borgen. a Het apparaat bij de handgreep optillen en dra- gen. Apparaat in voertuigen transporteren. a Het apparaat borgen tegen wegglijden en kante- len. Opslag LET OP Vorstgevaar Apparaten die niet volledig leeg zijn, kunnen bescha- digd raken door vorst. Maak het apparaat en het toebehoren volledig leeg. Bescherm het apparaat tegen vorst.

1. De aan drukzijde aangesloten waterafname (bijv. de

waterkraan) openen. Het apparaat is drukloos.

2. De slangen leegmaken.

3. De zuigleiding en de drukleiding verwijderen.

4. Het deksel van de vulopening met de hand of met

behulp van een schroevendraaierschacht openen en verwijderen.

5. De voorfilter reinigen (zie hoofdstuk Voorfilter reini-

6. De pomp omdraaien en via de vulopening volledig

7. De voorfilter monteren.

8. Het deksel monteren.

9. De pomp op een vorstvrije plaats opbergen.

Klein en groot onderhoud Het apparaat is onderhoudsvrij, d.w.z. dat u geen regel- matige onderhoudswerkzaamheden hoeft uit te voeren. Drukontlasting

1. De aangesloten drukventielen voor de drukontlas-

ting openen en sluiten. Het systeem is drukloos. Pomp spoelen

1. Als er water met toevoegingen werd getranspor-

teerd, dan de pomp na elk gebruik met helder water spoelen. Voorfilter reinigen De voorfilter op verontreinigingen controleren en indien nodig reinigen.

1. Het deksel van de vulopening met de hand of met

behulp van een schroevendraaierschacht openen en verwijderen.

2. De voorfilter met geïntegreerde terugslagklep ver-

wijderen. Afbeelding H

3. De terugslagklep van de voorfilter scheiden.

4. De voorfilter en de terugslagklep zorgvuldig onder

stromend water reinigen.

5. Eventueel vuilresten uit de pomp spoelen.

6. De lichtlopendheid van de terugslagklep controle-

ren. LET OP Gebruik van ongeschikte smeermiddelen Beschadiging van de afdichtingen Gebruik het via de Kärcher-service verkrijgbare vet (6.288-143.0). Gebruik voor afdichtingen alleen vet dat vrij is van mine- rale olie.

7. Bij stroeve gang de afdichtingen invetten.

8. De voorfilter en de terugslagklep verbinden.

9. De voorfilter zonder krachtinspanning in de vulope-

ning plaatsen. Hierbij op de juiste inbouwpositie (uit- sparingen) letten. Afbeelding I Hulp bij storingen Storingen hebben vaak oorzaken die eenvoudig met be- hulp van het volgende overzicht kunnen worden verhol- pen. Neem bij twijfel of storingen die hier niet worden vermeld contact op met de erkende klantenservice. De pomp draait, maar transporteert niet Er zit lucht in de pomp.

1. De correcte inbedrijfstelling controleren (zie hoofd-

stuk Inbedrijfstelling en Werking beginnen). Het aanzuigbereik wordt geblokkeerd door vuildeeltjes.

1. De netstekker uit het stopcontact trekken.

2. Het aanzuigbereik reinigen.

De voorfilter is verontreinigd.

1. De netstekker uit het stopcontact trekken.

2. De pomp laten afkoelen.

3. Het aanzuigbereik reinigen.

4. De voorfilter reinigen (zie hoofdstuk Voorfilter reini-

5. Vuilresten aan de bodem van de vulaansluiting via

de vulopening uitspoelen.

6. De pomp inschakelen.

De aanzuigslang of de aansluitadapter is niet correct in- geschroefd.

1. Controleren of de afdichtingen correct zijn aange-

2. De aanzuigslang en de aansluitadapter met de hand

aantrekken. De pomp start niet of blijft tijdens het gebruik plot- seling staan De stroomvoorziening is onderbroken.

1. De zekeringen en elektrische verbindingen contro-

leren. De voorfilter is verontreinigd.

1. De voorfilter reinigen (zie hoofdstuk Voorfilter reini-

2. Vuilresten aan de bodem van de vulaansluiting via

de vulopening uitspoelen. De pomp bevindt zich in het automatische gebruik en de druk in het systeem ligt boven 1,3 bar. In het automatische gebruik loopt het apparaat niet als meer dan 1,3 bar binnendruk voorhanden is, d.w.z. als op de pomp een waterzuil van meer dan 13 m werkt.

1. Druk in het systeem verlagen.

De pomp schakelt automatisch in zodra de druk in het systeem onder 1,3 bar daalt. De pomp stopt, de LED "Fout aan zuigzijde" brandt De doorstroming is gestoord, er wordt geen druk opge- bouwd.

1. De netstekker uit het stopcontact trekken.

2. Controleren of er voldoende water in het aanzuigre-

servoir (bijv. regenput) voorhanden is.

3. De aansluitingen aan de zuigzijde op lekkages con-

troleren.28 Nederlands

4. De voorfilter reinigen (zie hoofdstuk Voorfilter reini-

5. Vuilresten aan de bodem van de vulaansluiting via

de vulopening uitspoelen.

6. De pomp inschakelen.

De doorstroming is te gering, de droogloopbeveiliging heeft de pomp uitgeschakeld.

1. Controleren of er voldoende water in het aanzuigre-

servoir (bijv. regenput) voorhanden is.

2. De waterkraan verder openen.

De doorstroming wordt verhoogd. Fout bij het aanzuigen op basis van een lekkage of een gesloten waterkraan. De pomp beëindigt de zuigmodus niet.

1. De waterkraan openen.

2. Het systeem op lekkage controleren.

Als de lekkage niet kan worden verholpen, een buf- ferreservoir inbouwen (zie hoofdstuk Toebehoren en reserveonderdelen). De pomp stopt in het automatische gebruik, de LED "Fout aan drukzijde" brandt De pomp schakelt door lekkages vaak in en uit.

1. De drukzijde op lekkages (bijv. druppelende water-

kraan) controleren. Als de lekkage niet kan worden verholpen, een buf- ferreservoir inbouwen (zie hoofdstuk Toebehoren en reserveonderdelen).

2. De pomp inschakelen.

De druk is na het uitschakelen van de pomp te gering. Het apparaat start onmiddellijk opnieuw en schakelt vaak in en uit.

1. Druk aan de drukzijde verhogen.

Bij gebruik in de tuin een tuinslang met een mini- mumlengte van 5 m bij een diameter van ¾" resp. van 15 m bij een diameter van ½" gebruiken. Bij vaste installatie een bufferslang of een buffer- reservoir (zie hoofdstuk Toebehoren en reserve- onderdelen) inbouwen.

2. De pomp inschakelen.

De pomp stopt in het handmatige gebruik, de LED "Fout aan drukzijde" brandt De pomp loopt minstens 4 minuten, hoewel de uitgang aan drukzijde (bijv. de waterkraan) gesloten is. De over- verhittingsbeveiliging schakelt het apparaat uit.

1. De netstekker uit het stopcontact trekken.

2. De aan drukzijde aangesloten waterafname ope-

nen. Apparaat wordt drukloos.

3. Pomp inschakelen.

Het vermogen neemt af of is te gering. Het aanzuigbereik wordt geblokkeerd door vuildeeltjes.

1. De netstekker uit het stopcontact trekken.

2. Het aanzuigbereik reinigen.

De voorfilter is verontreinigd.

1. De netstekker uit het stopcontact trekken.

2. De pomp laten afkoelen.

3. Het aanzuigbereik reinigen.

4. De voorfilter reinigen (zie hoofdstuk Voorfilter reini-

5. Vuilresten aan de bodem van de vulaansluiting via

de vulopening uitspoelen.

6. De pomp inschakelen.

De zuigzijde is ondicht.

1. De zuigzijde op dichtheid controleren.

De maximale hoogte is overschreden of het volume is niet geoptimaliseerd.

1. Maximale hoogte in acht nemen (zie hoofdstuk

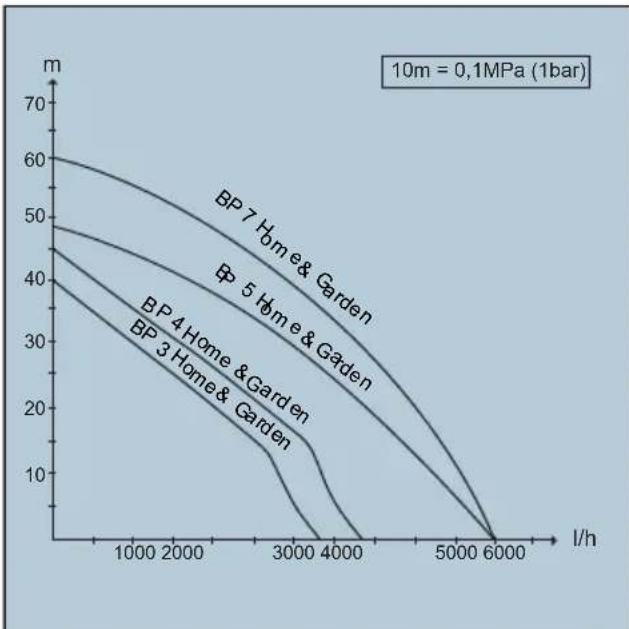

slanglengte kiezen (zie hoofdstuk Optimalisering van het volume). De doorsnede aan de drukzijde is vernauwd.

1. Het ventiel of de kogelkraan volledig openen.

De slang aan de drukzijde is geknikt.

1. De knikplaatsen in de slang verwijderen.

Technische gegevens BP 3 Home & Garden BP 4 Home & Garden BP 5 Home & Garden BP 7 Home & Garden Elektrische aansluiting Netspanning V 230-240 230-240 230-240 230-240 Netfrequentie Hz 50 50 50 50 Nominaal vermogen W 800 950 1000 1200 Gegevens capaciteit apparaat Opbrengst maximaal l/h 3300 3800 6000 6000 Aanzuighoogte (max.) m 8 8 8 8 Druk (max.) MPa (bar) 0,40 (4,0) 0,45 (4,5) 0,48 (4,8) 0,60 (6,0) Opvoerhoogte (max.) m 40 45 48 60 Herinschakeldruk in de automatische modus (max.) MPa (bar) 0,13 (1,3) 0,13 (1,3) 0,13 (1,3) 0,13 (1,3) Deeltjesgrootte (max.) van de toegestane pompvloei- stoffen mm1111 Pomptype Jet Jet Multistage 4-traps Multistage 5-traps Ledtype conform EN 60825-1 Klasse 1 Klasse 1 Klasse 1 Klasse 1Español 29 Technische wijzigingen voorbehouden. EU-conformiteitsverklaring Hiermee verklaren wij dat de hierna vermelde machine op basis van het ontwerp en type en in de door ons op de markt gebrachte uitvoering voldoet aan de relevante veiligheids- en gezondheidsvereisten van de EU-richtlij- nen. Bij een niet door ons goedgekeurde wijziging van de machine verliest deze verklaring zijn geldigheid. Product: Pomp Type: 1.645-xxx Relevante EU-richtlijnen 2014/35/EU 2014/30/EU 2000/14/EG 2011/65/EU Toegepaste geharmoniseerde normen EN 60335-1 EN 60335-2-41 EN 62233: 2008 EN 55014-1: 2006+A1: 2009+A2: 2011 EN 55014-2: 1977+A1: 2001+A2: 2008 EN 61000-3-2: 2014 EN 61000-3-3: 2013 EN 50581 Toegepaste conformiteitswaarderingsprocedure 2000/14/EG: Bijlage V Geluidsvermogensniveau dB(A) BP2 G Gemeten: 69 Gegarandeerd: 72 BP3 G, BP3 G Set +, BP3 H&G Gemeten: 73 Gegarandeerd: 76 BP4 G Gemeten: 72 Gegarandeerd: 75 BP4 H&G eco Gemeten: 75 Gegarandeerd: 78 BP5 H&G Gemeten: 74 Gegarandeerd: 77 BP7 H&G eco Gemeten: 73 Gegarandeerd: 76 De ondergetekenden handelen in opdracht en met vol- macht van de directie. Gevolmachtigde voor de documentatie: S. Reiser Alfred Kärcher SE & Co. KG Alfred-Kärcher-Str. 28 - 40 71364 Winnenden (Germany) Tel.: +49 7195 14-0 Fax: +49 7195 14-2212 Winnenden, 2018/07/01 Índice de contenidos Avisos generales Antes de poner en marcha por primera vez el aparato, lea el manual de instruc- ciones original y las indicaciones de se- guridad suministradas. Actúe de acuerdo a ellas. Conserve estos dos manuales para su uso posterior o para propietarios ulteriores. Uso previsto Al conectar este producto a la red de agua potable de- ben respetarse los requisitos de la norma EN 1717. En caso de dudas, póngase en contacto con su empresa especializada en instalaciones sanitarias o bien con personal especialista con la debida formación. Utilice el equipo únicamente en el ámbito doméstico. Gebruiksinstructies Besproeiing (max.) m

Huisvoorziening (max.) Personen 8 10 12 12 Besproeiing + huisvoorziening met 4 personen (max.) m

Afmetingen en gewichten Gewicht (zonder toebehoren) kg 10,3 10,6 12,5 13,0 Berekende waarden conform EN ISO 20361 Geluidsdrukniveau L
