Τύπος προϊόντος	Απορροφητήρας κουζίνας
Μάρκα	FABER
Μοντέλο	CHLOE OM
Διαστάσεις (Μ x Β x Υ)	898 x 300 x 200 mm (σώμα απορροφητήρα)
Ελάχιστο ύψος εγκατάστασης	960 mm πάνω από την επιφάνεια μαγειρέματος
Ελάχιστη απόσταση ασφαλείας	650 mm (ακολουθήστε τις οδηγίες της εστίας αν είναι μεγαλύτερη)
Διάμετρος εξόδου αέρα	150 mm (μειώνεται στα 120 mm με το παρεχόμενο ακροφύσιο)
Ηλεκτρική τροφοδοσία	230 V ~ 50 Hz (ελέγξτε την πινακίδα)
Ηλεκτρική κλάση	Κλάση I (υποχρεωτική γείωση)
Ασφάλεια	Αντικατάσταση με ασφάλεια ίδιων χαρακτηριστικών (βρίσκεται πάνω αριστερά)
Χειριστήρια	Πίνακας αφής με οθόνη LED
Κύριες λειτουργίες	Πολλαπλές ταχύτητες, εντατική λειτουργία (10 λεπτά), λειτουργία 24h (100 m³/h 10 λεπτά/ώρα), Delay (καθυστέρηση απενεργοποίησης 30 λεπτά), έλεγχος με τηλεχειριστήριο RF (μπαταρία CR2032 δεν περιλαμβάνεται)
Φωτισμός	LED με ρυθμιζόμενη ένταση, αυτόματο άναμμα όταν ανοίγει η πόρτα
Άνοιγμα πόρτας	Μηχανοκίνητο, με ανίχνευση εμποδίου και ασφάλεια αντιστροφής (μέγιστο 6 προσπάθειες)
Φίλτρα λίπους	Μεταλλικά, πλενόμενα σε πλυντήριο πιάτων, συναγερμός κορεσμού μετά από 100 ώρες
Φίλτρα ενεργού άνθρακα	Μη πλενόμενα, αντικατάσταση κάθε 4 μήνες περίπου, συναγερμός κορεσμού μετά από 200 ώρες (απαιτείται χειροκίνητη ενεργοποίηση σε φιλτραρισμένη έκδοση)
Συντήρηση	Τακτικός καθαρισμός φίλτρων, εξωτερικός καθαρισμός με μαλακό πανί
Ασφάλεια	Υποχρεωτική διπολική αποσύνδεση, μην φλογίζετε κάτω από τον απορροφητήρα, επαρκής αερισμός όταν χρησιμοποιείται ταυτόχρονα με συσκευές αερίου
Περιεχόμενα συσκευασίας	Σώμα απορροφητήρα, άνω και κάτω αγωγοί, περιστρεφόμενη σχάρα, ακροφύσιο μείωσης, ακροφύσιο με βαλβίδα, κιτ στερέωσης, εγχειρίδιο
Βάρος	Δεν αναφέρεται (εκτίμηση ~15 kg)
Εγγύηση	Δείτε τους όρους του κατασκευαστή

Συχνές ερωτήσεις - CHLOE OM FABER

Πώς να εγκαταστήσω τον απορροφητήρα CHLOE OM ;

Ακολουθήστε τις οδηγίες διάτρησης: σημειώστε τα σημεία στερέωσης στον τοίχο (960 mm min πάνω από την εστία), τρυπήστε, τοποθετήστε τα ούπα και στερεώστε τα στηρίγματα. Κρεμάστε το σώμα του απορροφητήρα, ισοπεδώστε το με τις βίδες Vr και συνδέστε την εξαγωγή αέρα (διάμετρος 150 ή 120 mm).
Σημαντικό: Αποσυνδέστε την τροφοδοσία πριν από οποιαδήποτε επέμβαση.

Πώς να καθαρίσω τα φίλτρα λίπους;

Όταν εμφανιστεί το σύμβολο Σταγόνα, ανοίξτε την πόρτα (πλήκτρο A 2s), αφαιρέστε τα φίλτρα σπρώχνοντάς τα προς τα πίσω και μετά προς τα κάτω. Πλύντε τα στο πλυντήριο πιάτων ή στο χέρι χωρίς να τα λυγίσετε. Στεγνώστε τα πριν τα επανατοποθετήσετε. Επαναφέρετε τον συναγερμό πατώντας το πλήκτρο G για 2s.

Πώς να αντικαταστήσω το φίλτρο ενεργού άνθρακα;

Το φίλτρο άνθρακα δεν πλένεται. Αντικαταστήστε το όταν εμφανιστεί το σύμβολο C ή κάθε 4 μήνες. Ανοίξτε την πόρτα, αφαιρέστε τα φίλτρα λίπους και μετά τα παλιά φίλτρα άνθρακα. Τοποθετήστε τα νέα (κωδ. service). Επαναφέρετε τον συναγερμό με το πλήκτρο G για 2s.
Συμβουλή: Ενεργοποιήστε τον συναγερμό φίλτρου άνθρακα πατώντας D 5s (2 αναβοσβήσματα = ενεργό).

Τι να κάνω αν η πόρτα του απορροφητήρα μπλοκάρει;

Ο απορροφητήρας επιχειρεί έως 6 κύκλους ανοίγματος/κλεισίματος. Αν κλειδώσει (ένδειξη αναβοσβήνει), αφαιρέστε το εμπόδιο και πατήστε το πλήκτρο L για 2s για να ξεκινήσετε 6 προσπάθειες. Αν το πρόβλημα επιμένει, επικοινωνήστε με το σέρβις.

Πώς να χρησιμοποιήσω το τηλεχειριστήριο;

Τοποθετήστε μπαταρία CR2032 (δεν περιλαμβάνεται). Το τηλεχειριστήριο επιτρέπει: άνοιγμα/κλείσιμο πόρτας, ενεργοποίηση/απενεργοποίηση φωτισμού, εκκίνηση/διακοπή κινητήρα, ενεργοποίηση λειτουργιών Εντατική, Delay και 24h, και ρύθμιση ταχύτητας. Για ενεργοποίηση/απενεργοποίηση του τηλεχειριστηρίου, πατήστε το πλήκτρο E του απορροφητήρα για 5s (2 αναβοσβήσματα = ενεργό).

Πώς να ενεργοποιήσω τη λειτουργία 24h;

Πατήστε το πλήκτρο E: ο απορροφητήρας απορροφά στα 100 m³/h για 10 λεπτά κάθε ώρα. Η οθόνη δείχνει 24 και τα τμήματα ανάβουν κυκλικά. Αυτή η λειτουργία δεν είναι διαθέσιμη αν οι λειτουργίες Εντατική ή Delay είναι ενεργές.

Πώς να ρυθμίσω τον φωτισμό;

Πατήστε το πλήκτρο H για να αλλάξετε κυκλικά την ένταση του φωτισμού LED. Το πλήκτρο I ανάβει/σβήνει τον φωτισμό και ανοίγει/κλείνει μερικώς την πόρτα.

Γιατί εμφανίζεται το σύμβολο Σταγόνα ή C;

Το σύμβολο Σταγόνα υποδεικνύει ότι τα μεταλλικά φίλτρα είναι κορεσμένα (100 ώρες λειτουργίας). Το σύμβολο C υποδεικνύει ότι τα φίλτρα άνθρακα είναι κορεσμένα (200 ώρες). Καθαρίστε ή αντικαταστήστε τα φίλτρα και επαναφέρετε τον συναγερμό με το πλήκτρο G για 2s.

Ποια απόσταση ασφαλείας πρέπει να τηρηθεί μεταξύ απορροφητήρα και εστίας;

Η ελάχιστη απόσταση είναι 650 mm. Αν η εστία αερίου σας καθορίζει μεγαλύτερη απόσταση, αυτή υπερισχύει. Η εγκατάσταση πρέπει να είναι σύμφωνη με τους τοπικούς κανονισμούς.

Πώς να συνδέσω ηλεκτρικά τον απορροφητήρα;

Αποσυνδέστε τον απορροφητήρα, ανοίξτε το πάνω πάνελ (πλήκτρο A 2s) και ελέγξτε ότι ο σύνδεσμος του καλωδίου είναι σωστά συνδεδεμένος. Χρησιμοποιήστε έναν διπολικό διακόπτη με άνοιγμα επαφών τουλάχιστον 3 mm. Ο απορροφητήρας είναι κλάσης I: η γείωση είναι υποχρεωτική. Σε περίπτωση αμφιβολίας, καλέστε ηλεκτρολόγο.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CHLOE OM FABER

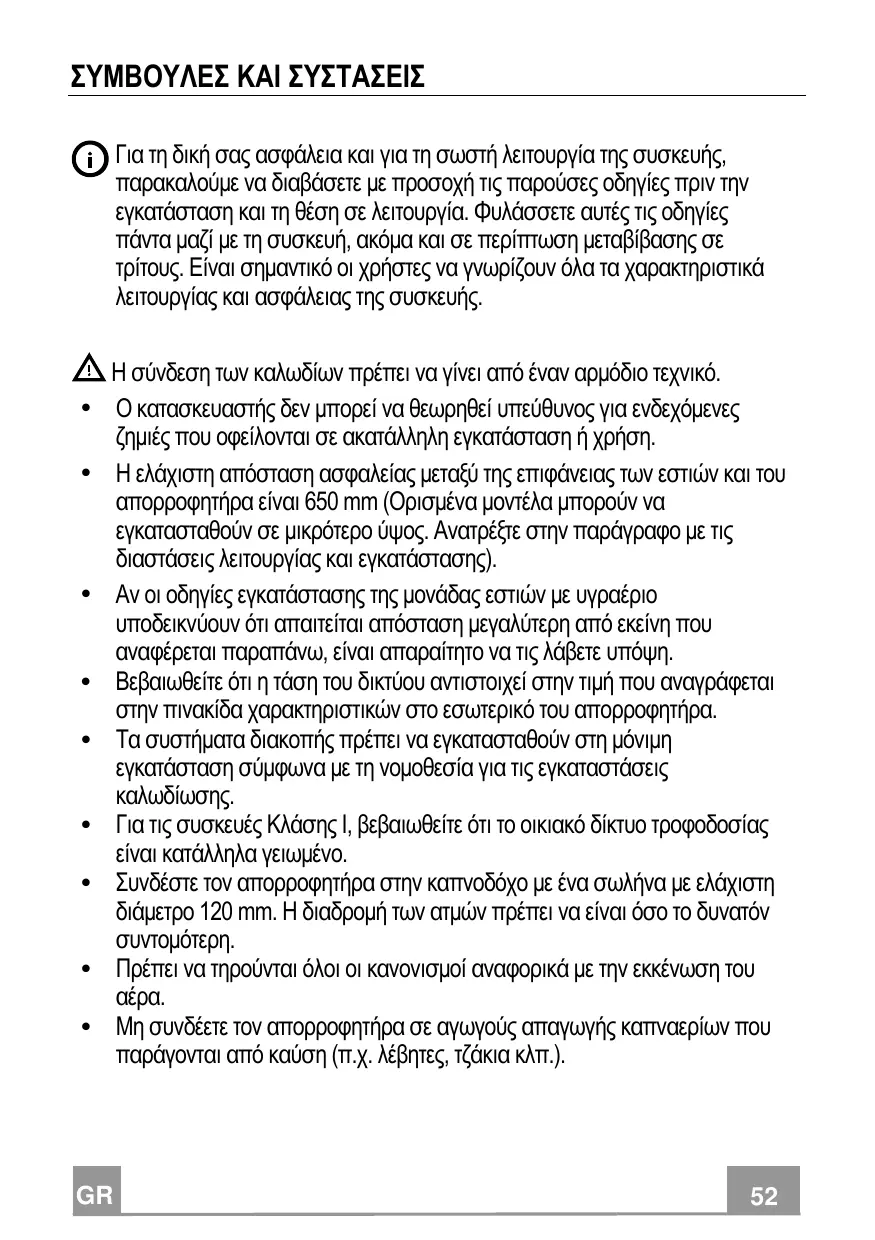

ΣΥΜΒΟΥΛΕΣ ΚΑΙ ΣΥΣΤΑΣΕΙΣ 52

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ 55

ΕΓΚΑΤΑΣΤΑΣΗ 57

ΧΡΗΣΗ 60

ΚΑΘΑΡΙΣΜΟΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗ....62

УКАЗАТЕЛЬ

RU

i Για τη δική σας ασφάλεια και για τη σωστή λειτουργία της συσκευής, παρακαλούμε να διαβάσετε με προσοχή τις παρούσες οδηγίες πριν την εγκατάσταση και τη θέση σε λειτουργία. Φυλάσσετε αυτές τις οδηγίες πάντα μαζί με τη συσκευή, ακόμα και σε περίπτωση μεταβίβασης σε τρίτους. Είναι σημαντικό οι χρήστες να γνωρίζουν όλα τα χαρακτηριστικά λειτουργίας και ασφάλειας της συσκευής.

⚠️ H σύνδεση των καλωδίων πρέπει να γίνει από έναν αρμόδιο τεχνικό.

• Ο κατασκευαστής δεν μπορεί να θεωρηθεί υπεύθυνος για ενδεχόμενες ζημιές που οφείλονται σε ακατάλληλη εγκατάσταση ή χρήση.
• Η ελάχιστη απόσταση ασφαλείας μεταξύ της επιφάνειας των εστιών και του απορροφητήρα είναι 650 mm (Ορισμένα μοντέλα μπορούν να εγκατασταθούν σε μικρότερο ύψος. Ανατρέξτε στην παράγραφο με τις διαστάσεις λειτουργίας και εγκατάστασης).
• Αν οι οδηγίες εγκατάστασης της μονάδας εστιών με υγραέριο υποδεικνύουν ότι απαιτείται απόσταση μεγαλύτερη από εκείνη που αναφέρεται παραπάνω, είναι απαραίτητο να τις λάβετε υπόψη.
• Βεβαιωθείτε ότι η τάση του δικτύου αντιστοιχεί στην τιμή που αναγράφεται στην πινακίδα χαρακτηριστικών στο εσωτερικό του απορροφητήρα.
• Τα συστήματα διακοπής πρέπει να εγκατασταθούν στη μόνιμη εγκατάσταση σύμφωνα με τη νομοθεσία για τις εγκαταστάσεις καλωδίωσης.
• Για τις συσκευές Κλάσης I, βεβαιωθείτε ότι το οικιακό δίκτυο τροφοδοσίας είναι κατάλληλα γειωμένο.
• Συνδέστε τον απορροφητήρα στην καπνοδόχο με ένα σωλήνα με ελάχιστη διάμετρο 120 mm. Η διαδρομή των ατμών πρέπει να είναι όσο το δυνατόν συντομότερη.
• Πρέπει να τηρούνται όλοι οι κανονισμοί αναφορικά με την εκκένωση του αέρα.
• Μη συνδέετε τον απορροφητήρα σε αγωγούς απαγωγής καπναερίων που παράγονται από καύση (π.χ. λέβητες, τζάκια κλπ.).

- Αν χρησιμοποιείτε τον απορροφητήρα σε συνδυασμό με άλλες μη ηλεκτρικές συσκευές (π.χ. συσκευές υγραερίου), θα πρέπει να εξασφαλίσετε τον επαρκή αερισμό του χώρου ώστε να εμποδίσετε την επιστροφή των καπναερίων. Όταν ο απορροφητήρας της κουζίνας χρησιμοποιείται σε συνδυασμό με μη ηλεκτρικές συσκευές, η αρνητική πίεση του χώρου δεν πρέπει να υπερβαίνει τα 0,04 mbar έτσι ώστε να αποφεύγεται η επιστροφή των καπναερίων στο χώρο και η αναρρόφησή τους από τον απορροφητήρα.

• Ο αέρας δεν πρέπει να απάγεται μέσω ενός αγωγού που χρησιμοποιείται για την απαγωγή των καπναερίων από συσκευές καύσης που τροφοδοτούνται με αέριο ή άλλα καύσιμα.
• Το ηλεκτρικό καλώδιο, αν πάθει ζημιά, πρέπει να αντικατασταθεί από τον κατασκευαστή ή από έναν τεχνικό του σέρβις.
• Συνδέετε το φις σε μια πρίζα που συμμορφούται με τους ισχύοντες κανονισμούς και σε σημείο με εύκολη πρόσβαση.
• Όσον αφορά τα τεχνικά μέτρα και τα μέτρα ασφαλείας που πρέπει να εφαρμοστούν για την απαγωγή των καπναερίων, είναι σημαντικό να τηρούνται σχολαστικά οι κανονισμοί των τοπικών φορέων.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: πριν εγκαταστήσετε τον απορροφητήρα, αφαιρέστε τις προστατευτικές μεμβράνες.

- Χρησιμοποιείτε μόνο βίδες και εξαρτήματα κατάλληλου τύπου για τον απορροφητήρα.

⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ: η μη τοποθέτηση των βιδών και των συστημάτων στερέωσης σύμφωνα με τις παρούσες οδηγίες, μπορεί να προκαλέσει ηλεκτροπληξία.

• Μην κοιτάζετε απευθείας με οπτικά όργανα (κιάλια, μεγεθυντικός φακός...).
• Μην μαγειρεύετε φαγητά φλαμπέ κάτω από τον απορροφητήρα: μπορεί να προκληθεί πυρκαγιά.
• Αυτή η συσκευή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας άνω των 8 ετών και από άτομα με μειωμένες ψυχικές ή διανοητικές ικανότητες, ή από άτομα χωρίς πείρα και επαρκή γνώση, αρκεί να επιβλέπονται και εκπαιδεύονται στην ασφαλή χρήση της συσκευής και στους κινδύνους που απορρέουν από αυτή. Βεβαιωθείτε ότι τα παιδιά δεν παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση δεν πρέπει να εκτελούνται από παιδιά, εκτός εάν επιβλέπονται.
• Τα παιδιά πρέπει να επιβλέπονται ώστε να εξασφαλιστεί ότι δεν παίζουν με τη συσκευή.

- Η συσκευή δεν πρέπει να χρησιμοποιείται από άτομα (συμπεριλαμβανομένων των παιδιών) με μειωμένες ψυχικές ή διανοητικές ικανότητες, ή από άτομα χωρίς πείρα και επαρκή γνώση, εκτός εάν ελέγχονται και εκπαιδεύονται.

⚠️ Τα προσβάσιμα μέρη μπορεί να έχουν υψηλή θερμοκρασία κατά τη χρήση των συσκευών μαγειρέματος.

• Καθαρίζετε ή/και αντικαθιστάτε τα φίλτρα μετά την καθορισμένη χρονική περίοδο (κίνδυνος πυρκαγιάς). Βλέπε παράγραφο Συντήρηση και καθαρισμός.
• Πρέπει να υπάρχει κατάλληλος αερισμός στο χώρο όταν ο απορροφητήρας χρησιμοποιείται ταυτόχρονα με συσκευές που χρησιμοποιούν αέριο ή άλλα καύσιμα (δεν ισχύει για συσκευές που απάγουν αποκλειστικά τον αέρα στο χώρο).
• Το σύμβολο πάνω στο προϊόν ή πάνω στη συσκευασία του υποδεικνύει ότι το προϊόν δεν πρέπει να διατίθεται σαν ένα συνηθισμένο οικιακό απόρριμμα. Το προϊόν προς διάθεση πρέπει να παραδίδεται σε ένα κατάλληλο κέντρο συλλογής για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών συσκευών. Φροντίζοντας για τη σωστή διάθεση αυτού του προϊόντος, συμβάλλετε στην αποφυγή πιθανών αρνητικών επιπτώσεων για το περιβάλλον και την υγεία, που μπορεί να οφείλονται στην ακατάλληλη διάθεσή του. Για λεπτομερέστερες πληροφορίες σχετικά με την ανακύκλωση αυτού του προϊόντος, απευθυνθείτε στο Δήμο, στην τοπική υπηρεσία συλλογής απορριμμάτων ή στο κατάστημα από το οποίο αγοράσατε το προϊόν.

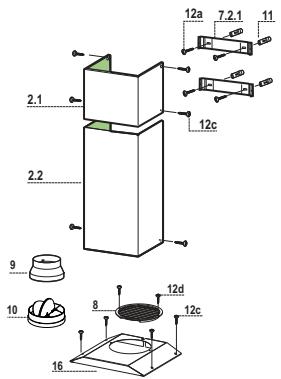

Εξαρτήματα

Αναφ. Ποσ.		Εξαρτήματα της συσκευής
1	1	Σώμα απορροφητήρα με: Χειριστήρια, Φωτισμό, Σύστημα φτερωτής, Φίλτρα
2.1	1	Πάνω καμινάδα
2.2	1	Κάτω καμινάδα
8	1	Ρυθμιζόμενη γρίλια εξόδου αέρα
9	1	Φλάντζα συστολής Φ 150-120
10	1	Φλανες κ κλαπανομ ο 150 мм (Дополнительно)
16	1	Καπάκι φίλτρου

Αναφ. Ποσ. Εξαρτήματα για την εγκατάσταση

7.2.1	2	Στηρίγματα στερέωσης πάνω καμινάδας
11	6	Ούπα
11a	2	Ούπα SB 12/10
12a	6	Βίδες 4,2 x 44,4
12c	10	Βίδες 2,9 x 6,5
12e	2	Βίδες 2,9 x 9,5

Ποσ. Έντυπα

1	Εγχειρίδιο οδηγιών

12a 7.2.1 11 2.1 12c 2.2 9 10 8 12d 12c 16

00000=00000 11a 1 11a 12a

Οι διαστάσεις αλλάζουν ανάλογα με το επιλεγμένο μοντέλο

749 898

570 300 200

463 339 MIN 330 MAX 590 300 649 50 800 91 Min. 368mm Min. 368mm

Διάτρηση τοίχου και στερέωση στηριγμάτων

7.2.1 1÷2 X 11a 249 249 1 12a 11 210 210 2 458 368 960

Χαράξτε στον τοίχο:

• μία κατακόρυφη γραμμή ως την οροφή ή έως το ανώτερο σημείο, στο κέντρο της ζώνης που προορίζεται για την εγκατάσταση του απορροφητήρα.
• μια οριζόντια γραμμή σε απόσταση τουλάχιστον 960 mm πάνω από την επιφάνεια των εστιών.
• Σημειώστε ένα σημείο (1) στην οριζόντια γραμμή και σε απόσταση 249 mm στα δεξιά της κατακόρυφης γραμμής αναφοράς.
• Επαναλάβετε αυτή την ενέργεια από την αντίθετη πλευρά και ελέγξτε το αλφάδιασμα.
• Σημειώστε όπως στην εικόνα ένα σημείο αναφοράς (2) σε απόσταση 210 mm από την κατακόρυφη γραμμή αναφοράς, και 458 mm πάνω από την επιφάνεια των εστιών.
• Επαναλάβετε αυτή την ενέργεια από την αντίθετη πλευρά και ελέγξτε το αλφάδιασμα.
• Ανοίξτε οπές Φ 12 mm στα σημεία (1).
  • Ανοίξτε οπές Φ 8 mm στα σημεία (2).
  • Τοποθετήστε τα ούπα με το στήριγμα 11a στις οπές (1) και βιδώστε.
  • Τοποθετήστε ένα ούπα 11 στις οπές (2).
• Τοποθετήστε το στήριγμα όπως στην εικ. 7.2.1 σε απόσταση 1-2 mm από την οροφή ή από το ανώτερο σημείο, ευθυγραμμίζοντας το κέντρο του (εγκοπές) με την κατακόρυφη γραμμή αναφοράς.
• Σημειώστε τα κέντρα των οπών του στηρίγματος.
• Τοποθετήστε το στήριγμα όπως στην εικ. 7.2.1 σε απόσταση Χ ππ κάτω από το πρώτο στήριγμα (Χ = ύψος πάνω καμινάδας του εξοπλισμού), ευθυγραμμίζοντας το κέντρο του (εγκοπές) με την κατακόρυφη γραμμή αναφοράς.
• Σημειώστε τα κέντρα των οπών του στηρίγματος.
• Ανοίξτε οπές Φ 8 mm στα σημεία αυτά.
  • Τοποθετήστε τα όύπα 11 στις οπές.
• Στερεώστε τα στηρίγματα χρησιμοποιώντας τις βίδες 12a (4,2 x 44,4) του εξοπλισμού.

Τοποθέτηση σώματος απορροφητήρα

• Ρυθμίστε τις δύο βίδες Vr των στηριγμάτων 11a, στην αρχή της διαδρομής (B).
• Στερεώστε το σώμα του απορροφητήρα στα δύο στηρίγματα 11a.
• Συνδέστε τον απορροφητήρα στο δίκτυο παρεμβάλλοντας διπολικό διακόπτη με άνοιγμα επαφών τουλάχιστον 3mm.
  • Ανοίξτε το πάνω κάλυμμα. (βλ. παράγραφο ΧΡΗΣΗ)
• Ανοίξτε την κάτω πόρτα τραβώντας την με τα χέρια προς τα κάτω.
• Βγάλτε τα φίλτρα για λίπη ελευθερώνοντας τις ειδικές λαβές.
• Από το εσωτερικό του σώματος γυρίστε τις δύο βίδες Vr για να αλφαδιάσετε τον απορροφητήρα.

Προσοχή: Σε περίπτωση ενδεχόμενων ανωμαλιών στον τοίχο που εμποδίζουν την τέλεια ευθυγράμμιση των γυάλινων πάνελ, ρυθμίστε τα εσωτερικά πόμολα στο κάτω μέρος του σώματος απορροφητήρα για την ευθυγράμμιση.

• Βιδώστε τη βίδα ασφαλείας 11.
- Τοποθετήστε τα φίλτρα για λίπη και κλείστε το πάνω κάλυμμα. (βλ. παράγραφο ΧΡΗΣΗ)
- Αποσυνδέστε τον απορροφητήρα από το ηλεκτρικό δίκτυο.

Προσοχή: Αν η πόρτα κατά το άνοιγμα ή το κλείσιμο συναντήσει ένα εμπόδιο και μπλοκάρει, θα ανοίξει αφαιρώντας το εμπόδιο και πιέζοντας και πάλι το πλήκτρο πόρτας.

Προσοχή: Σε περίπτωση βλάβης ελέγξτε την ασφάλεια.

11a Vr (B) 11

Αντικατάσταση ασφάλειας

- Η ασφάλεια βρίσκεται επάνω αριστερά, περιστρέψτε την ασφαλειοθήκη όπως δείχνει η εικόνα και αντικαταστήστε την ασφάλεια με μία ίδιων χαρακτηριστικών.

Συνδέσεις

ΣΥΣΤΗΜΑ ΕΞΑΓΩΓΗΣ ΑΕΡΑ ΤΥΠΟΥ ΑΕΡΑΓΩΓΟΥ

Κατά την εγκατάσταση του τύπου αεραγωγού, συνδέστε τον απορροφητήρα στην καμινάδα χρησιμοποιώντας εύκαμπτο ή άκαμπτο σωλήνα ∅150 ή 120mm. Η επιλογή του σωλήνα αφήνεται στην κρίση του τεχνικού που εκτελεί την εγκατάσταση.

• Για την εγκατάσταση της πεταλούδας 10.
- Για την εγκατάσταση μιας σύνδεσης εξόδου αέρα ∅120mm, εισάγετε την φλάντζα 9 στην πεταλούδα 10.
- Στηρίξτε τον σωλήνα στη θέση του χρησιμοποιώντας αρκετούς σφιγκτήρες (δεν παρέχονται).
- Αφαιρέστε τυχόν φίλτρα ενεργού άνθρακα.

'Εξοδος αέρα μοντέλου ανακύκλωσης

Για την εγκατάσταση του μοντέλου ανακύκλωσης είναι αναγκαία η αγορά του προαιρετικού στοιχείου ενεργού άνθρακα.

• Βγάλτε τη γωνία στερέωσης καμινάδας
- Βιδώστε το καπάκι φίλτρου στην έξοδο αέρα, χρησιμοποιώντας τις τέσσερις βίδες 12c (2,9 x 6,5).
- Στερεώστε τη ρυθμιζόμενη γρίλια 8 στην έξοδο του αέρα ανακύκλωσης με τις 2 βίδες 12d (2,9 x 9,5) του εξοπλισμού.

ΗΛΕΚΤΡΙΚΗ ΣΥΝΔΕΣΗ

• Συνδέστε και πάλι τον απορροφητήρα στο ηλεκτρικό δίκτυο.
• Κρατήστε πιεσμένο για πάνω από 2 δευτερόλεπτα το πλήκτρο “Α” (Βλ. Παράγραφο "Χρήση") για να ανοίξετε το πάνω κάλυμμα.
• Αφαιρέστε τα φίλτρα για λίπη (Βλ. Παράγραφο "Συντήρηση") και βεβαιωθείτε ότι ο συνδετήρας του ηλεκτρικού καλωδίου έχει συνδεθεί σωστά στην υποδοχή της μονάδα αναρρόφησης.

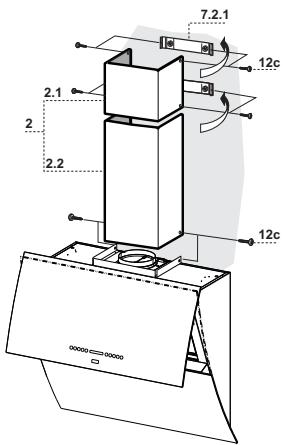

Τοποθέτηση καμινάδας

Πάνω καμινάδα

• Ανοίξτε ελαφρά τα δύο πλευρικά χείλη, συνδέστε τα πίσω από τα στηρίγματα 7.2.1 και κλείστε για να ασφαλίσουν.
• Βιδώστε στα πλευρά των στηριγμάτων με τις 4 βίδες 12c (2,9 x 9,5) του εξοπλισμού.

Κάτω καμινάδα

• Ανοίξτε ελαφρά τα δύο πλευρικά χείλη της καμινάδας, τοποθετήστε τα μεταξύ πάνω καμινάδας και τοίχου και κλείστε τα για να ασφαλίσουν.
- Στερεώστε από τα πλευρά το κάτω μέρος στο σώμα του απορροφητήρα με τις 2 βίδες 12c (2,9 x 9,5) του εξοπλισμού.

7.2.1 12c 2.1 2 2.2 12c

Πίνακας χειριστηρίων

A	B	C	D	E

Πλήκτρο	Λειτουργία	Οθόνη
A	Πόρτα κλειστή: Αν το πέσετε για περίπου 2 δευτερόλεπτα, η πόρτα ανοίγα και το μοτέρ ανάβει στην τελευταία επλεγμένη ταχύτητα.Πόρτα ανοιχτή: Αν το πέσετε για λίγο, ανάβει ή σβήνει το μοτέρ.	Εμφανίζει την επλεγμένη ταχύτητα.
B	Μειώνει την ταχύτητα λειτουργίας.	Μειώνονται οι αναμμένες γραμμές.
C	Αυξάνει την ταχύτητα λειτουργίας.	Αυξάνονται οι αναμμένες γραμμές.
D	Ενεργοποιεί / Απενεργοποιεί την έντονη ταχύτητα. Η ταχύτητα αυτή ενεργοποιείται με χρονοδιακόπτη 10 λειτών. Μετά την πάροδο του χρόνου αντού το συστημα επανέρχεται στην προηγούμενη επλεγμένη ταχύτητα. Κατάλλήλη για μεγάλη παραγογή ατμών από το μαγείρεμα. Δεν επλέγεται με ενεργοποιημένη τη λειτουργία 24Η.	Αναβοσβήνει I και οι γραμμές στην οθόνη είναι όλες αναμμένες.
	Κρατώντας το πλήκτρο πατημένο για περίπου 5 δευτερόλεπτα, όταν όλα τα φορτία είναι σβήστά (μοτέρ+φώτα) και χωρίς συναγερμούς ενεργοποιημένους. ενεργοποιείται / απενεργοποιείται ο συναγερμός τον φίλτρον ενεργού άνθρακα.	2 αναβοσβήματα του "C" – Συναγερμός ενεργοποιημένος.1 αναβόσβημα του "C" – Συναγερμός απενεργοποιημένος.
E	Ενεργοποιεί / Απενεργοποιεί την ταχύτητα 24Η. Αυτή η ταχύτητα ενεργοποιεί το μοτέρ ανάβει σε μια ταχύτητα που επατρέπει την αναρρόφηση 100 m3/h επί 10 λεπτά ανά ώρα. Δεν επλέγεται με ενεργοποιημένη τη λειτουργία Έντονη ή Delay.	Εμφανίζει την ένδαιξη 24 και οι γραμμές στην οθόνη ανάβουν κυκλικά.
	Κρατώντας το πλήκτρο πατημένο για περίπου 5 δευτερόλεπτα, όταν όλα τα φορτία είναι σβήστά (μοτέρ+φως) και χωρίς συναγερμούς ενεργοποιημένους. ενεργοποιείται / απενεργοποιείται το τηλεζειριστήριο.	(2 αναβοσβήματα μπάρας Led Μοτέρ) – Τηλεχειριστήριο ενεργοποιημένο.(1 αναβόσβημα μπάρας Led Μοτέρ) – Τηλεχειριστήριο απενεργοποιημένο.
F	Ενεργοποιεί / Απενεργοποιεί τη λειτουργία καθυστέρησης. Ενεργοποιείται με το μοτέρ αναμμένο (με εξαίρεση τη λειτουργία Έντονη και την 24Η), ενεργοποιεί το αντόματο σβήστιμο τον μοτέρ και του φωτισμού με καθυστέρηση 30 λεπτών.	Εμφανίζει το σύμβολο του Ρολογιού.
	Αν πατηθεί για 5 δευτερόλεπτα ενεργοποιεί / απενεργοποιεί τη λειτουργία Κλειδώματος πλήκτρων, π.χ. για να καθαρίσετε το τζόμι.	Τα Led ανάβουν εκτελώντας μια σειρά ανάμματος.
G	Εκτελεί το Reset του συναγερμού κορεσμού τον φίλτρων πιέζοντας το πλήκτρο για περίπου 3 δευτερόλεπτα όταν όλα τα φορτία είναι σβήστά (μοτέρ + φώτα)	Μετά από 100 ώρες λειτουργίας εμφανίζει το σύμβολο Σταγόνας επισημαίνοντας τον κορεσμό τον μεταλλικών φίλτρων.Μετά από 200 ώρες λειτουργίας εμφανίζει το Επισημαίνοντας τον κορεσμό τον φίλτρων ενεργού άνθρακα.
H	Αλλάζει κυκλικά την ένταση του φωτισμού σε κάθε πίεση του πλήκτρου.	-
I	Πόρτα κλειστή: Αν το πέσετε για περίπου 2 δευτερόλεπτα, η πόρτα ανοίγα έως το μέσον και τα φώτα ανάβουν στη μέγιστη ένταση με δινυτότητα αλλαγής της έντασης με το πλήκτρο Η.- Πιέζοντας και πώλι το πλήκτρο, τα φώτα σβήνουν και κλείνει η πόρτα.- Πιέζοντας το πλήκτρο Α, σβήνουν τα φώτα και το μοτέρ λειτουργεί μόνο στις δύο πρώτες ταχύτητες.Πόρτα ανοιχτή: Αν το πέσετε για λίγο, ανάβει ή σβήνει τα φώτα.	-
L	Πόρτα κλειστή: Αν το πέσετε για περίπου 2 δευτερόλεπτα, η πόρτα ανοίγα, το μοτέρ ανάβει στην τρίτη ταχύτητα και τα φώτα ανάβουν στη μέγιστη ένταση.Πόρτα ανοιχτή: Αν το πέσετε για περίπου 2 δευτερόλεπτα, σβήνει τα πώτα, μοτέρ και φώτα, μηδενιζοντας οποιαδήποτε λειτουργία και κλείνει την πόρτα.	-

Προσοχή:

Ο πίνακας κατά το άνογμα και το κλείσμο έχει μια προστασία που, σε περίπτωση εμπλοκής κατά την κίνηση, αντιστρέσει τη φορά της κίνησης το πολύ έως 6 προστάθεως πριν να επισμάνει με ένα γραφικό που ανυβοσβήνει " □" το οριστικό μιλοκάρισμα. Σε αυτό το σημείο, αν είναι δινυτό, αφαιρέσει το εποδόιο που εμποδίξει την κίνηση και πίστε το πλήκτρο L για 2 δευτερόλεπτα. Ο πίνακας θα προστυήσει να κλείσει ή να υνοίξει το πολύ για άλλες 6 φορές πριν επιστρέσει στην κατάστωση μλυκορίσμωτος σε περίπτωση που δεν

THΛΕΧΕΙΡΙΣΤΗΡΙΟ

Η συσκευή ελέγχεται και με τηλεχειριστήριο που δέχεται μια μπαταρία των 3 Τ τύπου CR2032 (δεν περιλαμβάνεται).

• Μη βάζετε το τηλεχειριστήριο κοντά σε πηγές θερμότητας.
- Μην πετάτε τις μπαταρίες στο περιβάλλον, αλλά μόνο στους ειδικούς κάδους.

Πίνακας χειριστηρίων τηλεχειριστηρίου

		Motép	Πόρτα κλειστή: Η πόρτα ανοίγει και το μοτέρ ανάβει στην τελευταία επιλεγμένη ταχύτητα.
			Πόρτα ανοιχτή: Ανάβει/Σβήνει το μοτέρ.
			Αν το πιέσετε για 2 δευτερόλεπτα:α) Με την πόρτα ανοιχτή, μοτέρ + φώτα σβηστά.β) Με την πόρτα κλειστή, ανοίγει την πόρτα και ανάβει μοτέρ + φώτα.
	↓↑	-	-
	%	-	-
		Φως	Πόρτα κλειστή: Η πόρτα ανοίγει κατά το ήμισυ και τα φώτα ανάβουν στη μέγιστη ένταση.
			Πόρτα ανοιχτή κατά το ήμισυ: Σβήνει τα φώτα και κλείνει την πόρτα.
			Πόρτα ανοιχτή: Ανάβει/Σβήνει τα φώτα.
	i	'Evτονη	Ενεργοποιεί την έντονη λειτουργία.
		Delay	Ενεργοποιεί τη λειτουργία Delay.
			Αν το πιέσετε για 2 δευτερόλεπτα: Ενεργοποιεί / Απενεργοποιεί τη λειτουργία 24H.
		-	Αυξάνει την ταχύτητα λειτουργίας σε κάθε πίεση.
		-	Μειώνει την ταχύτητα λειτουργίας σε κάθε πίεση.

Μεταλλικά φίλτρα για λίπη

Μπορούν να πλυθούν και στο πλυντήριο πιάτων και απαιτούν πλύσιμο όταν στην οθόνη εμφανίζεται το σύμβολο Σταγόνας ή τουλάχιστον κάθε 2 μήνες χρήσης ή συχνότερα σε περίπτωση ιδιαίτερα συχνής χρήσης.

Μηδενισμός του συναγερμού

• Πιέστε το πλήκτρο G για τουλάχιστον 2 δευτερόλεπτα.

Καθαρισμός φίλτρων

- Αν η πόρτα είναι κλειστή, ανοίξτε την πιέζοντας για περίπου 1 δευτερόλεπτο το πλήκτρο Α (Βλ. ΧΡΗΣΗ).

- Ανοίξτε την κάτω πόρτα τραβώντας την με τα χέρια προς τα κάτω.

- Βγάλτε τα φίλτρα ένα-ένα πιέζοντας προς το πίσω μέρος και τραβώντας ταυτόχρονα προς τα κάτω.

- Πλύνετε τα φίλτρα χωρίς να τα στραβώσετε και αφήστε τα να στεγνώσουν πριν τα τοποθετήσετε στη θέση τους. (Η ενδεχόμενη αλλαγή χρώματος της επιφάνειας του φίλτρου με την πάροδο του χρόνου, δεν επηρεάζει με κανένα τρόπο την απόδοσή τους.)

- Τοποθετήστε τα έτσι ώστε η λαβή να παραμείνει προς το εξωτερικό μέρος.

Δεν μπορεί να πλυθεί και να αναγεννηθεί και πρέπει να αντικαθίσταται όταν στην οθόνη εμφανίζεται το σύμβολο Κ ή τουλάχιστον κάθε 4 μήνες. Η σήμανση του συναγερμού πρέπει να έχει προηγουμένως ενεργοποιηθεί.

Ενεργοποίηση του συναγερμού

• Στους απορροφητήρες μοντέλο ανακύκλωσης, η σήμανση του συναγερμού κορεσμού φίλτρων ενεργοποιείται κατά την εγκατάσταση ή στη συνέχεια.
• Σβήστε τα φώτα και το μοτέρ αναρρόφησης.
  • Πιέστε το πλήκτρο D για περίπου 5 δευτερόλεπτα για να ενεργοποιήσετε / απενεργοποιήσετε τα φίλτρα ενεργού άνθρακα.
• 2 αναβοσβήματα του συμβόλου Κ - Συναγερμός κορεσμού φίλτρου ενεργού άνθρακα ΕΝΕΡΓΟΠΟΙΗΜΕΝΟΣ
  • 1 αναβόσβημα του συμβόλου Κ - Συναγερμός κορεσμού φίλτρου ενεργού άνθρακα ΑΠΕΝΕΡΓΟΠΟΙΗΜΕΝΟΣ

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΦΙΛΤΡΟΥ ΕΝΕΡΓΟΥ ΑΝΘΡΑΚΑ

Μηδενισμός του συναγερμού

• Πιέστε το πλήκτρο G για τουλάχιστον 2 δευτερόλεπτα.

Αντικατάσταση φίλτρου

• Αν η πόρτα είναι κλειστή, ανοίξτε την πιέζοντας για πα δευτερόλεπτο το πλήκτρο Α (Βλ. ΧΡΗΣΗ).
  • Βγάλτε τα φίλτρα για λίπη.
• Βγάλτε τα κορεσμένα φίλτρα ενεργού άνθρακα όπως στο σχέδιο (Α).
• Τοποθετήστε τα νέα φίλτρα όπως στο σχέδιο (Β).
  • Τοποθετήστε τα φίλτρα για λίπη.

- Για την αντικατάσταση απευθυνθείτε στο Σέρβις ("Για την αγορά απευθυνθείτε στο Σέρβις").
