Terméktípus	Páraelszívó
Márka	FABER
Modell	CHLOE OM
Méretek (Sz x M x Ma)	898 x 300 x 200 mm (szívótest)
Minimális beépítési magasság	960 mm a főzőlap felett
Minimális biztonsági távolság	650 mm (ha a főzőlap utasítása ennél nagyobb, azt kell követni)
Levegő kivezetés átmérője	150 mm (csökkenthető 120 mm-re a mellékelt csonkkal)
Elektromos csatlakoztatás	230 V ~ 50 Hz (ellenőrizze az adattáblát)
Elektromos osztály	I. osztály (kötelező földelés)
Biztosíték	Cserélje ki azonos jellemzőjű biztosítékra (bal felső sarokban található)
Vezérlők	Érintőpanel LED kijelzővel
Fő funkciók	Többfokozatú sebesség, intenzív mód (10 perc), 24 órás mód (100 m³/h 10 perc/óra), késleltetett leállítás (30 perc), RF távirányító (CR2032 elem nem tartozék)
Világítás	LED állítható fényerővel, automatikus bekapcsolás ajtónyitáskor
Ajtónyitás	Motoros, akadályérzékeléssel és irányváltó biztonsággal (max. 6 kísérlet)
Zsírszűrők	Fém, mosogatógépben mosható, telítődés riasztás 100 óra után
Aktív szénszűrők	Nem mosható, kb. 4 havonta cserélendő, telítődés riasztás 200 óra után (manuális aktiválás szükséges recirkulációs változatnál)
Karbantartás	Rendszeres szűrőtisztítás, külső tisztítás puha ruhával
Biztonság	Kötelező kétpólusú leválasztás, ne lángoljon a szívó alatt, megfelelő szellőzés gázkészülékekkel egyidejű használat esetén
Csomagolás tartalma	Szívótest, felső és alsó kémény, állítható rács, redukciós csonk, visszacsapó szelepes csonk, rögzítőkészlet, használati útmutató
Tömeg	Nincs meghatározva (becsült ~15 kg)
Garancia	Lásd a gyártó feltételeit

Gyakran ismételt kérdések - CHLOE OM FABER

Hogyan kell felszerelni a CHLOE OM páraelszívót?

Kövesse a mellékelt fúrási utasításokat: jelölje be a rögzítési pontokat a falon (minimum 960 mm a főzőlap felett), fúrjon, helyezze be a tipliket és rögzítse a konzolokat. Akassza fel a szívótestet, állítsa be vízszintesen a Vr csavarokkal, majd csatlakoztassa a levegőelvezetést (150 vagy 120 mm átmérő).
Fontos: A munka megkezdése előtt húzza ki a hálózati csatlakozót.

Hogyan kell tisztítani a zsírszűrőket?

Amikor a Csepp szimbólum megjelenik, nyissa ki az ajtót (A gomb 2 mp), távolítsa el a szűrőket hátra, majd lefelé tolva. Mossa el mosogatógépben vagy kézzel, hajlítás nélkül. Szárítsa meg visszahelyezés előtt. Állítsa vissza a riasztást a G gomb 2 másodperces nyomva tartásával.

Hogyan kell cserélni az aktív szénszűrőt?

A szénszűrő nem mosható. Cserélje ki, amikor a C szimbólum megjelenik, vagy kb. 4 havonta. Nyissa ki az ajtót, távolítsa el a zsírszűrőket, majd a régi szénszűrőket. Helyezze be az újakat (vevőszolgálati cikkszám). Állítsa vissza a riasztást a G gomb 2 másodperces nyomva tartásával.
Tipp: Aktiválja a szénszűrő riasztást a D gomb 5 másodperces nyomva tartásával (2 villanás = aktiválva).

Mi a teendő, ha a páraelszívó ajtaja elakad?

A szívó legfeljebb 6 nyitási/zárási ciklust kísérel meg. Ha lezár (villogó kijelzés), távolítsa el az akadályt, majd nyomja meg a L gombot 2 másodpercre a 6 kísérlet újraindításához. Ha a probléma továbbra is fennáll, lépjen kapcsolatba a vevőszolgálattal.

Hogyan kell használni a távirányítót?

Helyezzen be egy CR2032 elemet (nem tartozék). A távirányítóval: ajtó nyitás/zárás, világítás be/ki, motor indítás/leállítás, Intenzív, Késleltetett és 24 órás mód aktiválása, valamint sebesség állítás. A távirányító engedélyezéséhez/letiltásához nyomja meg a szívó E gombját 5 másodpercre (2 villanás = engedélyezve).

Hogyan kell aktiválni a 24 órás módot?

Nyomja meg az E gombot: a szívó óránként 10 percig 100 m³/h sebességgel szív. A kijelzőn 24 látható, és a szegmensek ciklikusan világítanak. Ez a mód nem elérhető, ha az intenzív vagy késleltetett mód aktív.

Hogyan kell beállítani a világítást?

A H gomb megnyomásával ciklikusan módosíthatja a LED világítás fényerejét. Az I gomb a világítás be-/kikapcsolására és az ajtó részleges nyitására/zárására szolgál.

Miért jelenik meg a Csepp vagy C szimbólum?

A Csepp szimbólum azt jelzi, hogy a fém szűrők telítődtek (100 üzemóra). A C szimbólum azt jelzi, hogy a szénszűrők telítődtek (200 óra). Tisztítsa meg vagy cserélje ki a szűrőket, majd állítsa vissza a riasztást a G gomb 2 másodperces nyomva tartásával.

Milyen biztonsági távolságot kell betartani a szívó és a tűzhely között?

A minimális távolság 650 mm. Ha a gázfőzőlap ennél nagyobb távolságot ír elő, azt kell betartani. A telepítésnek meg kell felelnie a helyi előírásoknak.

Hogyan kell elektromosan csatlakoztatni a páraelszívót?

Húzza ki a szívót a hálózatból, nyissa ki a felső panelt (A gomb 2 mp) és ellenőrizze, hogy a kábel csatlakozója megfelelően be van-e dugva. Használjon kétpólusú kapcsolót, legalább 3 mm érintkezőnyílással. A szívó I. osztályú: a földelés kötelező. Kétség esetén hívjon villanyszerelőt.

HASZNÁLATI ÚTMUTATÓ CHLOE OM FABER

Felhasználói Kézikönyv

دليل التركيب

INDEX

EN

ÁPOLÁS ÉS KARBANTARTÁS 86

الفهرس

SA

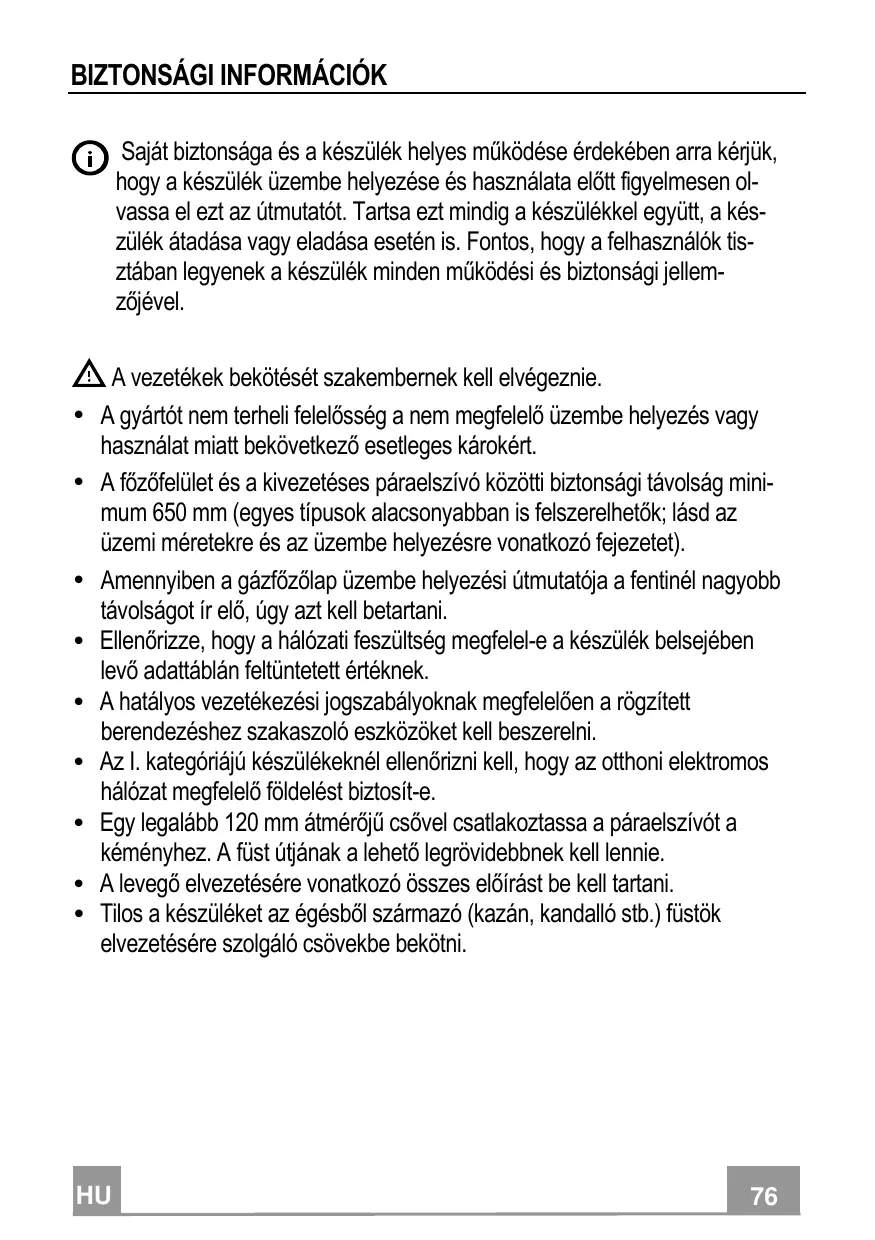

Saját biztonsága és a készülék helyes működése érdekében arra kérjük, hogy a készülék üzembe helyezése és használata előtt figyelmesen olvassa el ezt az útmutatót. Tartsa ezt mindig a készülékkel együtt, a készülék átadása vagy eladása esetén is. Fontos, hogy a felhasználók tisztában legyenek a készülék minden működési és biztonsági jellemzőjével.

A vezetékek bekötését szakembernek kell elvégeznie.

• A gyártót nem terheli felelősség a nem megfelelő üzembe helyezés vagy használat miatt bekövetkező esetleges károkért.
• A főzőfelület és a kivezetéses páraelszívó közötti biztonsági távolság minimum 650 mm (egyes típusok alacsonyabban is felszerelhetők; lásd az üzemi méretekre és az üzembe helyezésre vonatkozó fejezetet).
• Amennyiben a gázfőzőlap üzembe helyezési útmutatója a fentinél nagyobb távolságot ír elő, úgy azt kell betartani.
• Ellenőrizze, hogy a hálózati feszültség megfelel-e a készülék belsejében levő adattáblán feltüntetett értéknek.
• A hatályos vezetékezési jogszabályoknak megfelelően a rögzített berendezéshez szakaszoló eszközöket kell beszerelni.
• Az I. kategóriájú készülékeknél ellenőrizni kell, hogy az otthoni elektromos hálózat megfelelő földelést biztosít-e.
• Egy legalább 120 mm átmérőjű csővel csatlakoztassa a páraelszívót a kéményhez. A füst útjának a lehető legrövidebbnek kell lennie.
• A levegő elvezetésére vonatkozó összes előírást be kell tartani.

• Tilos a készüléket az égésből származó (kazán, kandalló stb.) füstök elvezetésére szolgáló csövekbe bekötni.

• A füstgázok visszaáramlásának megakadályozása érdekében megfelelő szellőzésről kell gondoskodni abban a helyiségben, ahol a páraelszívó mellett nem elektromos üzemű (például gázüzemű) berendezések is vannak. Ha a konyhai elszívót nem villamos készülékekkel együtt használja, a környezeti negatív nyomás nem haladhatja meg a 0,04 mbar értéket, mert csak így kerülhető el az, hogy a készülék visszaszívja a füstgázokat a helyiségbe.

• A levegő nem vezethető ki egy olyan csatornán keresztül, amit a gáz- vagy egyéb tüzelésű készülékek füstelvezetésére használnak.
• A megsérült hálózati zsinór cseréjét kizárólag a gyártó vagy a vevőszolgálat szakembere végezheti.
• A hálózati csatlakozót csak a hatályos előírásoknak megfelelő és jól hozzáférhető konnektorba szabad bedugni.
• A füstelvezetésre vonatkozó műszaki és biztonsági teendőket illetően fontos a helyi hatóságok által előírt szabályok szigorú betartása.

⚠️ FIGYELMEZTETÉS: az elszívó üzembe helyezése előtt el kell távolítani a védőfóliákat.

- Csak a készülékhez megfelelő típusú csavarokat és apró alkatrészeket használjon.

⚠️ FIGYELMEZTETÉS: áramütés kockázatával járhat az, ha nem szereli fel a jelen utasításban foglaltak szerint a rögzítést szolgáló csavarokat vagy eszközöket.

- Tilos optikai eszközökkel (látcső, nagyítóüveg) közvetlenül figyelni.

- Ne készítsen flambírozott ételt az elszívó alatt: ez tűzveszélyes lehet.

- A készüléket 8 évnél nem fiatalabb gyermekek, illetve csökkent fizikai, érzékelési vagy szellemi képességgel rendelkező, megfelelő tapasztalatok és ismeretek nélküli személyek is használhatják szigorú felügyelet mellett, illetve ha ismerik a készülék biztonságos használati módját és a kapcsolódó veszélyeket. Ügyeljen arra, hogy ne játszhassanak gyermekek a készülékkel. A készülék tisztítását és karbantartását nem végezhetik gyermekek, amennyiben nincsenek felügyelve.

- Figyeljen a gyermekekre, hogy ne játszhassanak a készülékkel.

- A készüléket nem használhatják csökkent fizikai, érzékelő vagy szellemi képességgel rendelkező, megfelelő tapasztalatok és ismeretek nélküli személyek (gyerekeket is beleértve), hacsak nem tanítják meg vagy ellenőrzik őket a készülék használatára, illetve használatában.

A főzőberendezés használata közben az elérhető alkatrészek nagyon felmelegedhetnek.

• Az előírt időtartam lejárata után tisztítsa meg és/vagy cserélje ki a szűrőket (tűzveszély). Lásd az Ápolás és karbantartás bekezdést.
• Megfelelő szellőzésről kell gondoskodni a helyiségben, amikor a páraelszívót gázzal vagy más tüzelőanyaggal működő készülékekkel egyidejűleg használják (olyan készülékek mellett sem használható, amelyek kizárólag a helyiségbe engedik a levegőt).

- A terméken, illetve a csomagoláson látható szimbólum arra utal, hogy a termék nem kezelhető normál háztartási hulladékként. Az ártalmatlanítandó terméket megfelelő gyűjtőhelyen kell leadni, ahol elvégzik az elektromos és elektronikus alkatrészek újrahasznosítását. Ha Ön gondoskodik a termék megfelelő ártalmatlanításáról, akkor ezzel hozzájárul ahhoz, hogy elkerülhetők legyenek a hulladékká vált termék nem szabályos ártalmatlanítása miatt a környezetre és egészségre nézve potenciálisan káros következmények. A termék újrahasznosításával kapcsolatban a helyi önkormányzat, a háztartási hulladékgyűjtő szolgálat vagy a terméket értékesítő bolt tud részletes tájékoztatással szolgálni.

Alkatrészek

Hiv.	Db	Készülék alkatrészei
1	1	Készülékház: kezelőszervek, világítás, ventilátorblokk, szűrők
2.1	1	Felső kémény
2.2	1	Alsó kémény
8	1	Levegőkimeneti irányított rács
9	1	150-120-as szűkítőperem
10	1	Perem visszacsapó szeleppel (opcionális)
16	1	Szűrőfedél

Hiv.	Db	Felszerelési alkatrészek
7.2.1	2	Felső kéményt rögzítő kengyel
11	5	Tiplik
11a	2	SB 12/10-es tipli
12a	5	4,2 x 44,4 csavar
12c	10	2,9 x 6,5 csavar
12e	2	2,9 x 9,5 csavar

Db	Dokumentáció
1	Használati útmutató

A méretek a kiválasztott változattól függően változnak

749 898

570 300 200

463 339 MIN 330 MAX 590 300 649 50 800 91 Min. 368mm Min. 368mm

Falfuratok és rögzítési pontok

7.2.1 1÷2 X 11a 249 249 1 12a 11 210 210 2 458 368 960

Húzzon a falon:

• egy függőleges vonalat a mennyezetig vagy a felső határig, a készülék felszerelésére szolgáló terület közepén;
• egy vízszintes vonalat a főzőfelület fölött min. 960 mm-es magasságban;
• A vízszintes vonalon jelöljön be egy pontot (1) a függőleges segédvonaltól 249 mm-re jobbra.
• Végezze el ugyanezt az ellenkező oldalon is, ellenőrizve a szintezést.
• A megadott módon jelöljön be egy hivatkozási pontot (2) a függőleges segédvonaltól 210 mm-re, valamint a főzőlap fölött 458 mm-rel.
• Végezze el ugyanezt az ellenkező oldalon is, ellenőrizve a szintezést.
• A bejelölt pontoknál (1) készítsen 12 mm átmérőjű furatokat.
• A bejelölt pontnál (2) készítsen 8 mm átmérőjű furatot.
• Helyezze be az (1) furatokba a tipliket 11a kengyellel, majd csavarja be azokat.
  • Helyezze be a (2) furatba a 11 tiplit.
• Illessze az ábra szerinti módon 1-2 mm-re a mennyezettől vagy a felső határtól a 7.2.1 kengyelt úgy, hogy annak közepét (horony) a függőleges segédvonalra helyezi.
• Jelölje be a kengyel furatainak a középpontját.
• Illessze az ábra szerinti módon X mm-re (X = a tartozékként adott felső kémény magassága) az első kengyel alá a 7.2.1 kengyelt úgy, hogy annak közepét (horony) a függőleges segédvonalra helyezi.
• Jelölje be a kengyel furatainak a középpontját.
• A bejelölt pontoknál készítsen 8 mm átmérőjű furatokat.
  • Helyezze be a furatokba a 11 tipliket.
• A tartozékként adott 12a csavarokkal (4,2 x 44,4) rögzítse a kengyeleket.

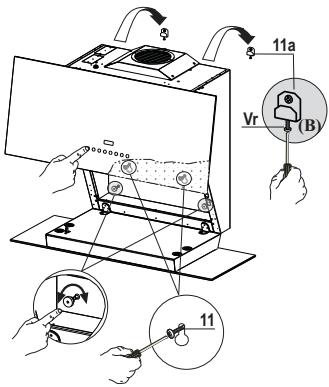

A készülékház felszerelése

• Állítsa be a 11a kengyelek két Vr csavarját a menet elejére (B).
• Akassza fel a készülékházat a két 11a kengyelre.
• A készüléket olyan kétpólusú megszakító közbeiktatásával kell csatlakoztatni az elektromos hálózathoz, amelyen az érintkezők távolsága minimum 3 mm.
• Nyissa ki a felső panelt (lásd a HASZNÁLAT c. bekezdést)
• Kézzel lefelé húzva nyissa ki az alsó ablakot.
• A megfelelő fogantyúk segítségével vegye ki a zsírszűrőket.
• A készülékház belsejéből a Vr csavarokkal szintezze be a készülékházat.

Figyelem: Ha a fal szabálytalansága miatt az üvegpanelek illeszkedése nem tökéletes, akkor a készülékház alsó részén található belső gombokkal lehet beállítani az illeszkedést.

• Csavarja be a 11 biztonsági csavarokat.
• Szerelje vissza a zsírszűrőket, csukja be a felső panelt (lásd a HASZNÁLAT c. bekezdést).
• Áramtalanítsa a készüléket.

Figyelem: Ha az előlap nyitási vagy zárási fázisban egy akadálynak ütközik, leáll; az akadály eltávolítását követően a gombot újra lenyomva az előlap kinyílik.

Figyelem: Hiba esetén ellenőrizze a biztosítékot.

11a Vr (B) 11

A biztosíték cseréje

- A biztosíték a balra felül található, a jelzés szerint csavarja el a biztosítéktartót, majd egy ugyanolyannal cserélje ki a biztosítékot.

Kivezetéses változat esetén a szagelszívó és a levegőkimenet összekötése a felszerelést végző szakember választásától függően 120 vagy 150 mm átmérőjű merev vagy rugalmas csővel történjen.

Összekötés 150 mm átmérőjű csővel

• Illessze a 10 150 mm átmérőjű peremet a készülékház kimenetéhez.
• A cső rögzítéséhez használjon megfelelő csőszorító pántokat. Az ehhez szükséges anyag nem tartozék.

Összekötés 120 mm átmérőjű csővel

• A 120 mm átmérőjű csővel való összekötés esetén illessze a 9 szükítőperemet az előzetesen felszerelt 10 150 mm átmérőjű peremhez.
• A cső rögzítéséhez használjon megfelelő csőszorító pántokat. Az ehhez szükséges anyag nem tartozék.
• Mindkét esetben vegye ki az aktív szenes szagszüröket.

ø 150 10 9 ø 120 10

Levegőkimenet (szűrős változat)

A szürös változatnál történő beépítéskor meg kell venni az aktív szenes opcionális készletet.

• Vegye le a kéményt rögzítő sarokvasat
• Csavarja fel a levegőkimenetre a szűrőfedelet a négy 12c (2,9 x 6,5) csavar használatával.
• Rögzítse a 8 irányított rácsot a visszaforgatott levegő kimenetére a tartozékként adott 2 darab 12d csavarral (2,9 x 9,5).

• Helyezze újra áram alá a készüléket.
• A felső panel kinyitásához 2 másodpercig tartsa lenyomva az “A” gombot (Lásd a „Használat” c. bekezdést).
• Vegye le a zsírszűrőket (lásd a “Karbantartás” bekezdést), és ügyeljen arra, hogy a hálózati zsinór csatlakozója helyesen legyen betéve a készülék aljzatába

A kémény felszerelése

Felső kémény

• A két oldalsó panelt finoman húzza szét, akassza a 7.2.1 kengyelek mögé, majd kattanásig zárja vissza őket.
• A tartozékként adott 4 darab 12c csavarral (2,9 x 9,5) rögzítse oldalról a kengyeleket.

Alsó kémény

• A kémény két oldalsó panelét finoman húzza szét, akassza a felső kémény és a fal közé, majd kattanásig zárja vissza őket.
• A tartozékként adott 2 darab 12c csavarral (2,9 x 9,5) rögzítse oldalról az alsó részt a készülékházhoz.

Gomb	Funkció	Kijelző
A	Zárt ablak: 2 másodperces lenyomásakor kinyitja az ablakot és az utoljára használt sebességfokozaton kapcsolja be a motort.Nyitott ablak: Rövid lenyomásakor ki- vagy bekapcsolja a motort.	Mutatja a beállított sebességet.
B	Csökkenti az üzemi sebességet.	Csökken a világító elemek száma.
C	Növeli az üzemi sebességet.	Növekszik a világító elemek száma.
D	Aktiválja/kiiktatja az intenzív sebességet. Ez a fokozat 10 percre van időzíve, aminek végén a rendszer visszatér az előzetesen beállított sebességre. Nagymennyiségű főzési gőz kezelésére alkalmas. Nem aktiválható, ha a 24H funkció be van kapcsolva.	Villog az I, és a kijelző minden eleme világít.
	Az összes fogyasztó (motor+világítás) kikapcsolt állapotában, valamint ha nincs folyamatban riasztás, a gomb kb. 5 másodpercig való lenyomása bekapcsolja / kikapcsolja a szénszűrők vészjelzését.	„C” 2 villogás – aktív vészjelzés.„C” 1 villogás – kikapcsolt vészjelzés.
E	Aktiválja/kiiktatja a 24H sebességet. Ez a sebesség aktiválja, és olyan sebességfokozatra kapcsolja a motort, amely óránként 10 percig 100 m3/h elszívást tesz lehetővé. Nem aktiválható, ha azIntenzívvagy a Késleltetésbe van kapcsolva.	24 látható, és a kijelzőn ismétlődve világítanak az elemek.
	Az összes fogyasztó (motor+világítás) kikapcsolt állapotában, valamint ha nincs folyamatban riasztás, a gomb kb. 5 másodpercig való lenyomása bekapcsolja / kikapcsolja a távvezérlőt.	(A motor ledsáv 2 villogása = A távvezérlő aktiválva.(A motor ledsáv 1 villogása = A távvezérlő kikapcsolva.
F	Aktiválja/kiiktatja a Késleltetés funkciót. Bekapcsolt motornál használható (azIntenzívés a 24H kivételével), aktiválja a motor és a világítás automatikus, 30 perccel késleltetett kikapcsolását.	Egy Óra ikont mutat.
	5 másodpercre lenyomvaaktiválja / kiiktatja a gombzárat, például üvegtisztítás elvégzéséhez.	A ledek felgyulladnak, és egy bekapcsolási sort hajtanak végre.
G	A gomb kb. 3 másodperces lenyomásakor megtörténik a szűrőtelítettség jelzésének nullázása, amikor minden fogyasztó (motor + világítás) kikapcsolt állapotban van	100 üzemóra után egyCseppikon jelzi a fémszűrők telítettségét.200 üzemóra után Cjelzi a szénszűrők telítettségét.
H	A gomb minden egyes lenyomására ciklikusan módosítja a megvilágítási intenzítást.	-
I	Zárt ablak: Kb. 2 másodperces lenyomásakor félig kinyitja az ablakot és maximális erősségen felkapcsolja a világítást, ami azután a Hgombbal módosítható.- A gomb ismételt lenyomásakor kikapcsol a világítás és bezáródik az ablak.- Az Agomb megnyomásakor kikapcsol a világítás, és a motor csak az első két sebességfokozatban működik.Nyitott ablak: Rövid lenyomásakor ki- vagy bekapcsolja a világítást.	-
L	Zárt ablak: Kb. 2 másodperces lenyomásakor kinyitja az ablakot, harmadik fokozatban kapcsolja be a motort és maximális erősségen kapcsolja fel a világítást.Nyitott ablak: Kb. 2 másodperces lenyomásakor kikapcsol mindent (motor és világítás), minden aktív funkciót nulláz és bezárja az ablakot.	-

Figyelem:

A nyítás és zárás fázisában a panel olyan védelemmel van ellátva, amely a mozgás közbeni megakadás esetén megfordítja a menetírányt, de legfeljebb 6 alkalom után villogó „☐” animáció jelzi a végleges megakadást. Ekkor lehetőség szerint szüntesse meg a mozgást gátló akadályt, majd nyomja meg 2 másodpercre az L gombot. A panel maximum 6 alkalommal próbál meg bezáródni vagy kinyílni, mielőtt véglegesen megakad és nem mozdul tovább. Ilyen esetben forduljon a Vevőszolgálathoz.

TÁVVEZÉRLŐ

Ez a készülék egy távirányító segítségével vezérelhető, ami egy 3 voltos, CR2032 típusú elemmel működik (nincs mellékelve).

• Ne tegye a távvezérlőt höforrások közelébe.
• Ne dobja ki az elemeket, hanem tegye azokat a megfelelő hulladékgyűjtőbe.

Távvezérlő-kezelőlap

	∅	Motor	Zárt ablak: Az ablak kinyílik és a motor az utoljára beállított sebességi kapcsol be.
			Nyitott ablak: ON/OFF motor
			2 másodperces megnyomás:a) Nyitott ablak mellett motor + világítás KI.b) Zárt ablak mellett ablak kinyitása és világítás + motor BE.
	↓↑	-	-
	%o	-	-
		Világítás	Zárt ablak: Az ablak félig kinyílik, és a lámpák maximális intenzitással felgyu
			Félig nyitott ablak: A lámpák elalszanak, és az ablak becsukódik.
			Nyitott ablak: ON/OFF világítás.
	∅i	Intenzív	Aktiválja az Intenzív funkciót.
	∅	Késleltetés	Aktiválja a Delay funkciót.
			2 másodperces megnyomás: A 24H funkció aktiválása / kiiktatása.
+		-	Minden egyes megnyomása növeli az üzemi sebességet.
		-	Minden egyes megnyomása csökkenti az üzemi sebességet.

Fém zsírszűrők

Mosogatógépben is tisztíthatók, és amikor a kijelzőn megjelenik a Csepp szimbólum, vagy legalább kb. 2 havonta, illetve – nagyon intenzív használat esetén – ennél gyakrabban kell a tisztításukat elvégezni.

A vészjelzés nullázása

- Tartsa legalább 2 másodpercig lenyomva a G gombot.

A szürök tisztítása

- Ha csukva van, nyissa ki az elölapot az A gombot legalább 1 másodpercig lenyomva tartva (Lásd HASZNÁLAT).

- Nyissa ki az ajtót Alsó ki a kezét az ajtó felé basso. Aprire Alsó ki a kezét.

- Egyenként vegye ki a szűrőket úgy, hogy a szűröblokk hátsó részét megnyomja, majd ezzel egy időben lefelé húzza.

- Összenyomás nélkül tisztítsa, majd a visszaszerelés előtt hagyja megszáradni a szűrőket. (A szűrőfelület színének – idővel esetlegesen bekövetkező – elváltozása semmilyen módon nem befolyásolja a szűrő hatékony működését.)

- Úgy szerelje öket vissza, hogy a fogantyú a külső látható rész felé essen.

Nem mosható és nem regenerálható, amikor a kijelzőn megjelenik a C szimbólum, illetve legalább 4 havonta cserélendő. Előzetesen aktiválni kell a riasztási jelzést.

A vészjelzés aktiválása

• A keringetéses változatnál a szűrők telítettségére utaló vészjelzést az üzembe helyezéskor vagy azt követően kell aktiválni.
• Kapcsolja ki a világítást és az elszívómotort.
• Tartsa kb. 5 másodpercig lenyomva a D gombot az aktív szenes szűrők aktiválásához/kiiktatásához.
• A C szimbólum 2 villogása - aktív szenes szűrő telítettségi riasztása AKTIVÁLVA
• A C szimbólum 1 villogása - aktív szenes szűrő telítettségi riasztása KIIKTATVA

Az AKTÍV SZENES SZAGSZÜRÖ cseréje

A vészjelzés nullázása

- Tartsa legalább 2 másodpercig lenyomva a G gombot.

A szűrő cseréje

• Ha csukva van, nyissa ki az előlapot az A gombot legalább 1 másodpercig lenyomva tartva (Lásd HASZNÁLAT).
  • Vegye ki a zsírszűrőbetéteket.
• Az ábra szerinti módon emelje ki az elhasználódott aktív szenes szagszűrőket (A).
• Az ábra szerinti módon szerelje be az új szűrőket (B).
• Szerelje vissza a zsírszűrőket.

- Csere esetén forduljon a vevőszolgálathoz („Vásárlás esetén forduljon a vevőszolgálathoz”).
