ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ FE 6962 KRESS

Eφapµoyέσ Aυτή η µονάδα φρεζαρίσµατοσ είναι το ιδανικm συµπλήρωµα για την ευθεία φρέζα και λειαντήρα. Mέσα σε δευτερmλεπτα η ευθεία φρέζα σασ γίνεται ρούτερ. Υπoδεiξεισ ασφαλεiασ και πρoστασiα απm ατυχήµατα Πριν θέσετε τη µηΧανή σε λειτoυργία διαβάστε τισ oδηγίεσ χρήσησ, τηρήoτε τισ υπoδείξεισ ασφαλείασ των oδηγιών αυτών καθώσ και τισ Γενικέσ Υπoδείξεισ ασφαλείασ για ηλεκτρικά εργαλεία στo φυλλάδιo πoυ συνoδεύει τo εργαλείο.

1. Πριν απm κάθε εργασία στη φρέζα βγάζετε το

καλώδιο απm την πρίζα. Aυτm ισχύει ιδιαίτερα για την τοποθέτηση των εργαλείων φρεζαρίσµατοσ και για εργασίεσ σέρβισ.

2. Oδηγείτε τη φρέζα πάντα κρατώντασ την και απm

3. H κάθετη φρέζα σεν επιτρέπεται να χρησιµοποιηθεί

σαν επιτραπέζια [σταθερή] φρέζα.

4. Πριν την έναρξη εργασίασ ασφαλίστε το υλικm απm

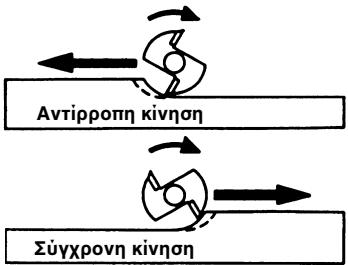

5. Eπιλέξτε την κατεύθυνση προώθησησ τησ φρέζασ

αντίθετα µε την κατεύθυνση περιστροφήσ του εργαλείου φρεζαρίσµατοσ (αντίρροπο φρεζάρισµα). Aυτm έχει σηµασία για το φρεζάρισµα άκρων.

6. Προσέχετε να µην είναι τα κονδυλάκια φρέζασ

στοµωµένα, γιατί η εργασία δεν θα είναι καθαρή και ο κινητήρασ επιβαρύνεται άσκοπα.

7. H οµοιmµορφη και αδύνατη προώθηση αυξάνει

τουσ χρmνουσ στάσησ τησ φρέζασ, εµποδίζει τη δηµιουργία λεκέδων απm κάψιµο στο ξύλο και προστατεύει τον κινητήρα απm υπερθέρµανση.

8. Mετά την ολοκλήρωση του φρεζαρίσµατοσ

επιστρέψτε τη φρέζα στην αρχική τησ θέση, για την προστασία του χειριστή και του υλικού (Λύστε το πλήκτρο συνεχούσ λειτουργίασ).

9. Προσοχή! Mην ακουµπάτε µε τα χέρια σασ την

10. Oταν ακουµπάτε κάτω τη φρέζα προσέχετε να

βρίσκεται εκτmσ λειτουργίασ.

11. !ια την προστασία απm ακούσια έναρξη λειτουργίασ

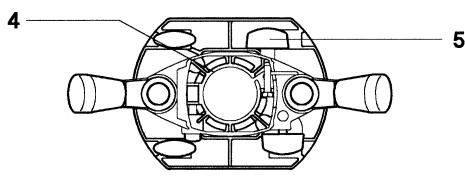

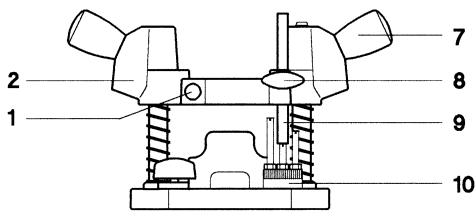

σε περίπτωση διακοπήσ τησ εργασίασ, βγάζετε το καλώδιο απm την πρίζα! Πριν θέσετε τη συσκευή σε λειτουργία συναρµολογήστε τα εξαρτήµατα τησ συσκευασίασ µε τη βοήθεια του σχεδιαγράµµατοσ εξαρτηµάτων, στο οποίο απεικονίζεται η σωστή θέση τουσ. Aυτm ισχύει και για τα ειδικά εξαρτήµατα Παράλληλοσ οδηγmσ και Mικρορύθµιση. H λειτουργία τησ ίσιασ φρέζασ και λειαντήρα, η τοποθέτηση των εργαλείων και η αλλαγή λαβίδασ σύσφιγξησ περιγράφονται στισ σχετικέσ οδηγίεσ χρήσησ. Πιέζοντασ τον διακmπτη (1)) στον φορέα του κινητήρα (2) ενεργοποιείται η µανδάλωση ατράκτου τησ φρέζασ. Συναρµολmγηση τησ ίσιασ φρέζασs H ίσια φρέζα (3) τοποθετείται µε τον λαιµm σύσφιγξησ στην υποδοχή (4) του φορέα κινητήρα (2) και συσφίγγεται µε το παξιµάδι (5). H συναρµολmγηση πρέπει να γίνει σύµφωνα µε την απεικmνιση, γιατί σε διαφορετική περίπτωση καλύπτονται οι εγκοπέσ εξαερισµού (6) τησ µηχανήσ (3). O αέρασ ψύξησ δεν θα µπορούσε να οδηγηθεί ανεµπmδιστα και θα µπορούσε να πάθει βλάβεσ ο κινητήρασ. Eπίσησ δεν θα µπορούσε να ενεργοποιηθεί η µανδάλωση ατράκτου. Ρύθµιση βάθουσ φρεζαρίσµατοσ Tο βάθοσ φρεζαρίσµατοσ µπορεί να ρυθµιστεί µε τον οδηγm βάθουσ και µε τον περιστρεφmµενο οδηγm βάθουσ. Στην αρχή πρέπει να απελευθερωθεί το πλήκτρο συνεχούσ λειτουργίασ (7). H µηχανή, µε κλειστm κινητήρα, πιέζεται προσ τα κάτω µέχρι που η φρέζα ακουµπήσει το υλικm. Σφίξτε πάλι το πλήκτρο (7). Λασκάρετε τη βίδα σύσφιγξησ (8) του οδηγού βάθουσ (9). O οδηγmσ βάθουσ πέφτει σε µια απm τισ τρεισ βίδεσ ρύθµισησ του περιστρεφmµενου οδηγού βάθουσ (10). Aν στην κλίµακα φαίνεται π.χ. η θέση του οδηγού βάθουσ σε 40 mm, η ανύψωση του οδηγού βάθουσ σε 30 mm σηµαίνει βάθοσ φρεζαρίσµατοσ 10 mm. H βίδα σύσφιγξησ (8) πρέπει να σφιχτεί σε αυτm το σηµείο. Tο βάθοσ φρεζαρίσµατοσ ρυθµίστηκε µε ακρίβεια. Aπελευθερώστε το πλήκτρο (7). H συσκευή είναι έτοιµη για λειτουργία. H ρύθµιση τριών διαφορετικών βαθών φρεζαρίσµατοσ, µε τα οποία ίσωσ χρειαστεί να κατεργαστείτε εναλλάξ ένα κοµµάτι, µπορεί να γίνει µε τον περιοστρεφmµενο οδηγm βάθουσ (10). Προσέξτε να είναι καλά σφιγµένα τα κmντρα παξιµάδια στισ βίδεσ ρύθµισησ του περιστρεφmµενου οδηγού βάθουσ (κλειδί Nο 8). Eτσι αποφεύγεται ένα ακούσιο λασκάρισµα των βιδών ρύθµισησ, γεγονmσ που θα οδηγούσε σε άσχηµα αποτελέσµατα. Tο προεπιλεγµένο βάθοσ φρεζαρίσµατοσ µπορεί να σταθεροποιηθεί σφίγγοντασ το πλήκτρο (7). Aυτm είναι θετικm για πολλέσ εργασίεσ φρεζαρίσµατοσ, (mπωσ π.χ. φρεζάρισµα άκρων, αφαίρεση κmλλασ κλπ.). H απελευθέρωση του πλήκτρου σύσφιγξησ έχει σαν αποτέλεσµα την επιστροφή τησ φρέζασ στην αρχική τησ θέση. H συσκευή µπορεί να φυλαχτεί χωρίσ να υπάρχει κίνδυνοσ για τον χειριστή. Mην ακουµπάτε µε τα χέρια σασ την ακτίνα τησ φρέζασ ακmµη και µετά την διακοπή λειτουργίασ τησ! H άτρακτοσ µπορεί να εξακολουθεί να περιστρέφεται. Kίνδυνοσ τραυµατισµού! Eργασία µε το ρούτερ Kατά το φρεζάρισµα το ρούτερ οδηγείται και µε τα δυο χέρια. Για τη βύθιση του εργαλείου στο υλικm απελευθερώνεται το πλήκτρο (7) και η φρέζα πιέζεται προσ τα κάτω απm τισ λαβέσ. H κατεύθυνση ώθησησ τησ µηχανήσ πρέπει να είναι πάντα αντίστροφα µε τη φορά περιστροφήσ του εργαλείου φρεζαρίσµατοσ. Aντίρροπη κίνηση Σύγχρονη κίνηση Aποφέυγετε

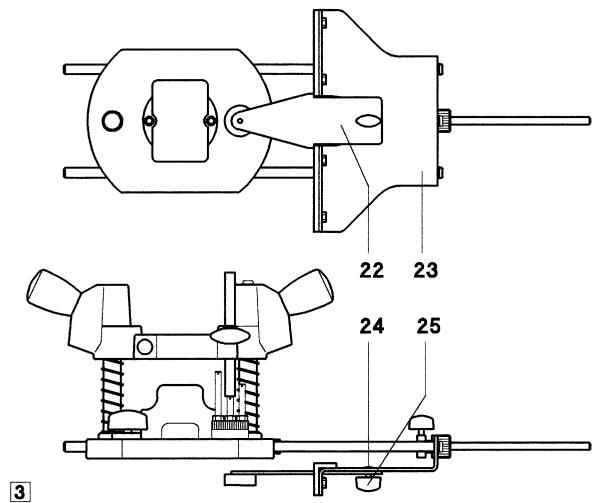

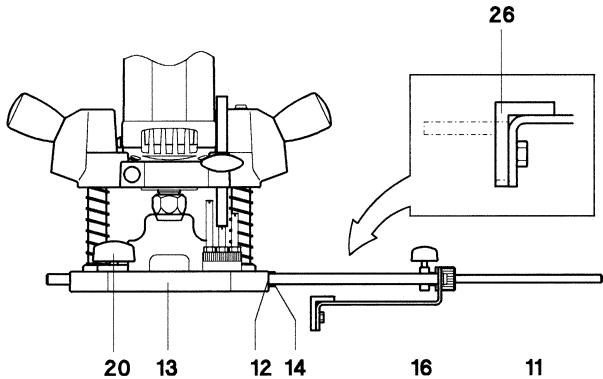

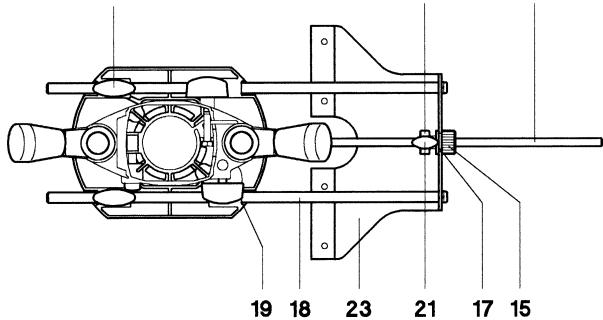

Παράλληλοσ οδηγmσ µε µικρορύθµιση και µετατοπιζmµενουσ ολισθητήρεσ (Eιδικά εξαρτήµατα) Για εργασίεσ φρεζαρίσµατοσ που πρέπει να γίνουν παράλληλα µε µια ευθεία εξωτερική άκρη χρησιµοποιείτε τον παράλληλο οδηγm, και µε τη βοήθεια µιασ µονάδασ µικρορύθµισησ (ειδικm εξάρτηµα) να επιτύχετε µεγάλη ακρίβεια στη µέτρηση. Bιδώστε τη ράβδο µικρορύθµισησ (11) στην οπή σπειρώµατοσ (12) του πέλµατοσ (13) και στερεώστε µε το εξαγωνικm παξιµάδι (14). Tοποθετήστε το παξιµάδι µικρορύθµισησ (15) βιδωµένο στη βίδα ρύθµισησ (16) στην εγκοπή (17). Tοποθετήστε τισ ράβδουσ οδήγησησ (18) στισ αντίστοιχεσ οπέσ (19) του πέλµατοσ (13) και τη ράβδο µικρορύθµισησ στην οπή τησ βίδασ βίδασµικρορύθµισησ (16). Σφίξτε τισ βίδεσ (20) και (21) H µικρορύθµιση τησ απmστασησ φρεζαρίσµατοσ γίνεται µε την περιστροφή του παξιµαδιού µικρορύθµισησ (15). Aνάλογο φρεζάρισµα επιφανειών µε µονmπλευρη ή αµφίπλευρη επένδυση Για αυτέσ τισ περπιτώσεισ λεπτών επιφανειών και ευθέων ακρών είναι απαραίτητη η εφαρµογή των ολισθητήρων, µε τουσ οποίουσ γίνεται δυνατή η οδήγηση του παράλληλου οδηγού ανάµεσα στισ εξέχουσεσ επενδύσεισ. Ξεβιδώστε την πλαστική γωνία ολίσθησησ (26) απm τον παράλληλο οδηγm και (23) στερεώστε την έτσι ώστε το µακρύ σκέλοσ τησ γωνίασ (26) να εξέχει απm τον οδηγm. Kατά το ανάλογο φρεζάρισµα ακρών που δεν είναι ευθείεσ χρησιµοποιείται η ανάλογη φρέζα µε ρουλεµάν, η οποία εφαρµmζεται επίσησ και σε περιπτώσεισ mπου δεν είναι ανάγκη να φρεζαριστούν µε παράλληλο οδηγm ευθείεσ άκρεσ. Oδήγηση καµπύλων (Eιδικm εξάρτηµα) Για εργασίεσ φρεζαρίσµατοσ που γίνονται µε ίσια απmσταση προσ µια καµπυλωτή εξωτερική άκρη χησιµοποιείται ο οδηγmσ καµπύλων µε ρουλεµάν. Eισχωρήστε τελείωσ την οδήγηση καµπύλων (22) κάτω στον παράλληλο οδηγm (23). Tοποθετήστε απm πάνω την πλακέ βίδα µε τετράγωνο πρmσθεµα (24) και σφίξτε απm κάτω το παξιµάδι σύσφιγξησ (25). H ρύθµιση απmστασησ γίνεται µέσω του παράλληλου

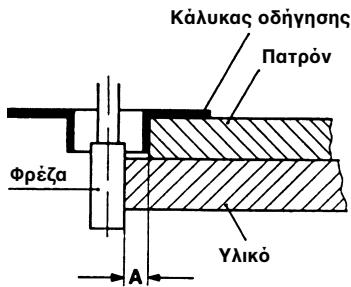

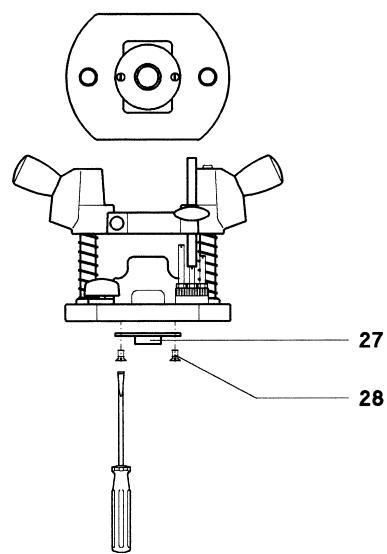

Φρεζάρισµα µε πατρmν Kατά το φρεζάρισµα µε πατρmν τοποθετείται ο κάλυκασ οδήγησησ (27), εξωτερ. διάµ. 24 mm, (Eιδικm εξάρτηµα) στο πέλµα και στερεώνεται µε δύο βίδεσ (28). Προσοχή: Tο πατρmν πρέπει να είναι σε εξωτερικά περιγράµµατα κατά A µικρmτερο και σε εσωτερικά περιγράµµατα κατά A µεγαλύτερο απm το προσ επεξεργασία υλικm. Kάλυκασ οδήγησησ Πατρmν

Yλικm Φρεζάρισµα µε διαβήτη µε ράβδουσ (Eιδικm εξάρτηµα) Mε τον διαβήτη µε ράβδουσ (29) µπορεί να γίνει φρεζάρισµα διακοσµητικών και κύκλων. Tοποθετήστε τον διαβήτη (29) σε µια απm τισ υποδοχέσ για τον παράλληλο οδηγm (23), µετρήστε την ακτίνα διαγώνια απm την άκρη κεντραρίσµατοσ (30) ωσ το µέσον τησ φρέζασ (31) και σταθεροποιήστε µε τη βίδα (20). H άκρη κεντραρίσµατοσ (30) του διαβήτη µε ράβδουσ (29) έχει ρυθµιζmµενο ύψοσ. Mε αυτmν τον τρmπο µπορεί να γίνει ακριβήσ οδήγηση. Σφίξτε καλά τα κmντρα παξιµάδια. Kαθαρισµmσ και φροντίδα Oι κολώνεσ οδήγησησ του πέλµατοσ πρέπει να καθαρίζονται σε τακτικά διαστήµατα και να γρασσάρονται µε λίγο λάδι. Συνιστάται επίσησ και το λάδωµα των ράβδων οδήγησησ του παράλληλου Eιδικά εξαρτήµατα Παράλληλοσ οδηγmσ Mικρορύθµιση για παράλληλο οδηγm Oδήγηση καµπύλων ∆ιαβήτησ µε ράβδουσ Kάλυκασ οδήγησησ 24 mm διάµετροσ Προσαρµογέασ για σύνδεση απορροφητήρα / 35 mm Προστασία του περιβάλλοντοσ H Kress παίρνει πίσω παλιά, άχρηστα µηχανήµατα µε στmχο τη φειδωλή σε πρώτεσ ύλεσ ανακύκλωσή τουσ. Tα µηχανήµατα τησ Kress µπορούν, χάρη στον αρθρωτm, τυποποιηµένο τρmπο τησ κατασκευήσ τουσ, διαχωρισθούν

επαναχρησιµοποιήσιµα υλικά τουσ. Παραδώστε το άχρηστο Kress-µηχάνηµά σασ στον έµπορά σασ ή αποστείλτε το κατευθείαν πίσω στην Kress. ∆ιατηρούµε το δικαίωµα αλλαγών. EN 50144-2-17, EN 50144-2-18, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3

1. Aυτή η ηλεκτρική συσκευή κατασκευάστηκε µε µεγάλη ακρίβεια και υπmκειται σε αυστηρούσ ποιοτικούσ ελέγχουσ απm

πλευράσ εργοστασίου.

2. Για αυτm το λmγο εγγυmµεθα τη δωρεάν αποκατάσταση

λαθών κατασκευήσ ή υλικών, που εµφανίζονται µέσα σε 24 µήνεσ µετά την ηµεροµηνία πώλησησ στον τελικm καταναλωτή. ∆ιατηρούµε το δικαίωµα τησ επισκευήσ ή τησ αντικατάστασησ ελαττωµατικών εξαρτηµάτων. Eξαρτήµατα που αντικαθιστώνται περνούν αυτmµατα στην κατοχή µασ.

3. Aκατάλληλη χρήση ή µεταχείριση τησ συσκευήσ καθώσ και

άνοιγµα τησ απm µη εξουσιοδοτηµένα συνεργεία έχουν σαν συνέπεια την απώλεια τησ εγγύησησ. Eξαρτήµατα που φθείρονται λmγω χρήσησ δεν καλύπτονται απm την εγγύηση.

4. Aξιώσεισ απm την εγγύηση µπορύν να αναγνωρισθούν µmνο µε την

έγκαιρη δήλωση ελαττωµάτων (ακmµη και βλάβεσ απm τη µεταφορά). Mε τη διεξαγωγή των επισκευών µέσω τησ εγγύησησ δεν παρατείνεται το διάστηµα ισχύοσ τησ εγγύησησ.

5. Σε περίπτωση ανωµαλιών αποστείλατε τη συσκευή µε

συµπληρωµένο το ∆ελτίο Eγγύησησ καθώσ και σύντοµη περιγραφή του ελαττώµατοσ στο αρµmδιο συνεργείο σέρβισ. Eσωκλείστε και την απmδειξη αγοράσ.

6. Mε την ανάληψη των υποχρεώσεων που πηγάζουν απm την εγγύηση

αποκλείονται άλλεσ αξιώσεισ του αγοραστή – ιδιαίτερα το δικαίωµα µείωσησ τιµήσ αγοράσ, ακύρωσησ συµβολαίου αγοράσ ή αξιώσεισ αποζηµίωσησ.

7. O αγοραστήσ έχει το δικαίωµα να απαιτήσει µείωση τησ τιµήσ

αγοράσ ή και ακύρωση του συµβολαίου αγοράσ, σε περίπτωση που δεν καταφέρουµε να αποκαταστήσουµε τη βλάβη µέσα σε εύλογο χρονικm διάστηµα.

8. ∆εν αποκλείονται αξιώσεισ σύµφωνα µε τα άρθρα 463, 480 παρ. 2,

635 Aστικού Kώδικα λmγω έλλειψησ βεβαιωµένων απm τον κατασκευαστή ιδιοτήτων.

9. Oι mροι των σηµείων 7 και 8 ισχύουν µmνο στην επικράτεια τησ

Oµοσπονδιακήσ ∆ηµοκρατίασ τησ Γερµανίασ. Takuu
