Τύπος προϊόντος	Απορροφητήρας κουζίνας
Μάρκα	Atag
Μοντέλο	EG411X
Πλάτος	60 cm
Βάθος	50 cm
Ύψος	65 εκ. (μεταβάλλεται ανάλογα με την εγκατάσταση)
Καθαρό βάρος	10 κιλά
Ηλεκτρική τροφοδοσία	220-240 V ~ 50 Hz
Μέγιστη απορροφούμενη ισχύς	200 W
Τύπος κινητήρα	Κινητήρας επαγωγής
Αριθμός ταχυτήτων	3 ταχύτητες + εντατική
Μέγιστη παροχή αέρα	650 m³/h
Στάθμη θορύβου (μέγ.)	62 dB(A)
Φωτισμός	LED, 2 x 3 W
Τύπος φίλτρου	Πλενόμενο μεταλλικό φίλτρο λίπους
Φίλτρο ενεργού άνθρακα (προαιρετικό)	Διαθέσιμο για ανακυκλοφορία
Τρόπος απαγωγής	Εξωτερική απαγωγή ή ανακυκλοφορία
Διάμετρος εξόδου	150 mm
Χειριστήρια	Κουμπιά πίεσης
Δείκτης προστασίας	IPX4
Ενεργειακή κλάση	A
Συντήρηση	Τακτικός καθαρισμός φίλτρων και επιφάνειας
Ανταλλακτικά	Φίλτρα, LED λάμπες, τηλεχειριστήριο (ανάλογα με το μοντέλο)
Δυνατότητα επισκευής	Κινητήρας και χειριστήρια προσβάσιμα από επαγγελματία

Συχνές ερωτήσεις - EG411X Atag

Πώς να εγκαταστήσετε τον απορροφητήρα Atag EG411X ;

Η εγκατάσταση πρέπει να γίνει από εξειδικευμένο επαγγελματία. Τηρήστε τις ελάχιστες αποστάσεις από την εστία μαγειρέματος (65 εκ. για ηλεκτρική, 75 εκ. για αέριο). Βεβαιωθείτε ότι ο αγωγός απαγωγής είναι σωστά συνδεδεμένος.

Πώς να καθαρίσετε τα φίλτρα λίπους ;

Τα μεταλλικά φίλτρα καθαρίζονται στο πλυντήριο πιάτων ή στο χέρι με ζεστό νερό και απορρυπαντικό. Συνιστάται να τα καθαρίζετε κάθε μήνα για να διατηρηθούν οι επιδόσεις.

Χρειάζεται φίλτρο ενεργού άνθρακα ;

Ένα φίλτρο ενεργού άνθρακα είναι απαραίτητο εάν χρησιμοποιείτε τον απορροφητήρα σε λειτουργία ανακυκλοφορίας (χωρίς εξωτερική απαγωγή). Πρέπει να αντικαθίσταται κάθε 3 έως 6 μήνες ανάλογα με τη χρήση.

Πώς να αλλάξετε τη λάμπα LED ;

Ο φωτισμός LED είναι ενσωματωμένος και πρέπει να αντικατασταθεί από επαγγελματία εάν είναι ελαττωματικός. Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της Atag.

Γιατί κάνει θόρυβο ο απορροφητήρας ;

Ο υπερβολικός θόρυβος μπορεί να οφείλεται σε βουλωμένο φίλτρο, ασταθή εγκατάσταση ή στον κινητήρα. Ελέγξτε τη στήριξη και καθαρίστε τα φίλτρα. Εάν το πρόβλημα επιμένει, συμβουλευτείτε έναν τεχνικό.

Πώς να μεταβείτε σε λειτουργία ανακυκλοφορίας ;

Για να χρησιμοποιήσετε τον απορροφητήρα σε ανακυκλοφορία, εγκαταστήστε ένα κιτ ανακυκλοφορίας που περιλαμβάνει φίλτρο ενεργού άνθρακα και εκτροπέα. Ακολουθήστε τις οδηγίες του εγχειριδίου.

Ποια είναι η μέγιστη ισχύς αναρρόφησης ;

Ο απορροφητήρας Atag EG411X προσφέρει μέγιστη παροχή αέρα 650 m³/h, με λειτουργία εντατικής για επίμονες οσμές.

Πώς να ρυθμίσετε τις ταχύτητες ;

Χρησιμοποιήστε τα κουμπιά πίεσης στην μπροστινή όψη: τα πλήκτρα για τις ταχύτητες 1, 2, 3 και το πλήκτρο εντατικής (συχνά με σύμβολο +).

Συμπεριλαμβάνεται το τηλεχειριστήριο ;

Ανάλογα με την έκδοση, μπορεί να παρέχεται τηλεχειριστήριο. Συμβουλευτείτε τη λίστα αξεσουάρ στο εγχειρίδιο.

Τι να κάνω εάν ο απορροφητήρας δεν ανάβει ;

Ελέγξτε την ηλεκτρική τροφοδοσία, την ασφάλεια και ότι το βύσμα είναι καλά συνδεδεμένο. Εάν το πρόβλημα επιμένει, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ EG411X Atag

Αυτός ο απορροφητήρας έχει σχεδιαστεί για οικιακή χρήση και για τους σκοπούς που αναφέρονται. Οι απορροφητήρες της Atag διατίθενται σε πολλά μοντέλα, τα οποία συνδυάζονται εύκολα με κάθε είδους εσωτερική διακόσμηση. Η σειρά προϊόντων προσφέρει διάφορους τύπους απορροφητήρων, με ενωσματωμένο ή εξωτερικό μοτέρ, καθώς και μοντέλα τα οποία είναι κατάλληλα για ανακύκλωση του αέρα.

εισαγωγή

Διαβάζοντας αυτές τις οδηγίες χρήσης, θα ενημερωθείτε γρήγορα σχετικά με όλες τις δυνατότητες που σας προσφέρει η συσκευή αυτή. Θα συναντήσετε πληροφορίες που αφορούν την ασφάλειά σας και τη συντήρηση της συσκευής. Παράλληλα, θα βρείτε συμβουλές σχετικά με το περιβάλλον και οδηγίες για την εξοικονόμηση ενέργειας. Φυλάξτε τις οδηγίες χρήσης και εγκατάστασης. Έται μπορείτε να εξυπηρετήσετε κάποιον νέο χρήση της συσκευής.

περιεχόμενα

γενικά 1 - 2 εισαγωγή 1 για την ασφάλειά σας 2 οδηγίες χρήσης 3 - 7 φωτισμός 3 ανεμιστήρας 3 - 4 προβλήματα 5 πώς να κρατήσετε όμορφη τη συσκευή 6 - 7 οδηγίες εγκατάστασης 8 - 17 εγκατάσταση 8 - 10 συναρμολόγηση 10 - 16 τεχνικά δεδομένα 17 αποκομιδή συσκευασίας και συσκευής

για την ασφάλειά σας τι θα πρέπει να προσέξετε

Η σύνδεση αυτής της συσκευής πρέπει να γίνει από έναν αναγνωρισμένο τεχνίτη. Βλάβες που είναι το αποτέλεσμα λανθασμένης σύνδεσης ή εγκατάστασης δεν καλύπτονται από την εγγύηση.

Αποσυνδέστε τη συσκευή από το ρεύμα πριν ξεκινήσετε την επισκευή ή τον καθαρισμό της. Βγάλτε το φις από την πρίζα ή βάλτε τον διακόπτη λειτουργίας στη θέση 0.

Απαγορεύται το μαγείρεμα με τη μὲθοδο φλαμπέ (δηλ. περιχύνοντας το φαγητό καιόμενο αλκούλ) κάτω από τον απορροφητήρα. Οι υψηλές φλόγες μπορούν να προκαλέσουν πυρκαγιά, ακόμη και όταν ο απορροφητήρας είναι αβηστός.

Μην αφήνετε το τηγάνι αφύλακτο όταν τηγανίζετε φαγητὰ.

Οταν η συσκευή χρησιμοποιείται σε συνδυασμό με συσκευές που καινε αέριο ή άλλα καύσιμα, θα πρέπει να φροντίσετε για επαρκή καθαρό αέρα.

Ανάψτε τον απορροφητήρα πριν ξεκινήσετε το μαγείρεμα. Μετά το μαγείρεμα, αφήστε τον απορροφητήρα να λειτουργήσει για 10 περίπου λεπτά. Αυτή η λειτουργία μπορεί να ρυθμιστεί και αυτόματα (δείτε 'αυτόματη λειτουργία μετά το μαγείρεμα').

Καθαρίζετε τακτικά τη συσκευή, σύμφωνα με τις οδηγίες του κεφαλαίου 'πώς να κρατήσετε όμορφη τη συσκευή'. Εται αποτρέπεται ο κίνδυνος πυρκαγιάς.

Αποσυνδέστε τη συσκευή αν θέλετε να αντικαταστήσετε τις λάμπες! Χρησιμοποιείτε μόνο τις ίδιες λάμπες με την ενδεικνυόμενη τάση.

Επειδή ενδέχεται να υπάρχουν αιχμηρές άκρες στον σωλήνα συναρμολόγησης, σας συνιστούμε να φοράτε γάντια εργασίας κατά την εγκατάσταση του σωλήνα.

φωτισμός

θέση σε λειτουργία της συσκευής

Θέστε πρώτα τη συσκευή σε λειτουργία με το πλήκτρο λειτουργίας ( ) ΩΤο λαμπάκι πάνω από το πλήκτρο θα ανάψει.

ἀναμμα του φωτισμού

Βάλτε το δάχτυλό σας στο σύμβολο . Ο φωτισμός θα ανάψει στη σκάλα 4. Κρατώντας το δάχτυλό σας στο πλήκτρο, μπορείτε να αλλάξετε την ένταση του φωτισμού (1-4). Μετά από λίγα δευτερόλεπτα ο φωτισμός θα αλλάξει στην επόμενη σκάλα (σειρά 4-3-2-1-0-1-2-3-4). Ο αριθμός ενδεικτικών λυχνιών πάνω από το σύμβολο Δείχνει την ένταση του φωτισμού.

σβήσιμο του φωτισμού

Βάλτε το δάχτυλό σας στο σύμβολο μέχρι να σβήσει η ένδειξη πάνω από το σύμβολο. Ο φωτισμός σβήνει επίσης όταν η συσκευή τίθεται εκτός λειτουργίας με το πλήκτρο λειτουργίας.

ανεμιστήρας

θέση σε λειτουργία της συσκευής

Θέστε τη συσκευή σε λειτουργία με το πλήκτρο λειτουργίας ( ) ΙΤο λαμπάκι πάνω από το πλήκτρο θα ανάψει. Μπορείτε τώρα να χρησιμοποιήσετε τα υπόλοιπα σύμβολα λειτουργίας.

θέση σε λιτουργία του ανεμιστήρα

Βάλτε το δάχτυλό σας στο σύμβολο μέχρι να φτάσετε στην επιθυμητή σκάλα. Αν κρατήσετε το δάχτυλό σας πάνω στο σύμβολο, μετά από λίγα δευτερόλεπτα η σκάλα θα αλλάξει στην επόμενη. (Σειρά: 0-1-2-3-4-3-2-1-0). Η ένδειξη πάνω από το σύμβολο δείχνει την επιλεγμένη σκάλα.

ανεμιστήρας (συνέχεια)

ρύθμιση της απορρόφησης

Αγγίζοντας το σύμβολο σκεργοποιείτε την επόμενη σκάλα. Οι αναμμένες λυχνίες δείχνουν την επιλεγμένη σκάλα (0-4).

ρύθμιση εντατικής λειτουργίας

Βάλτε το δάχτυλο στο σύμβολο μέχρι να ανάψουν 4 ενδεικτικές λυχνίες. Αφήστε το πλήκτρο για να επιλέξετε αυτή την σκάλα.

απενεργοποίηση του ανεμιστήρα

Βάλτε το δάχτυλο στο σύμβολο μέχρι να σβήσουν όλες οι ενδεικτικές λυχνίες. Αν αφήστε το πλήκτρο, ο απορροφητήρας θα σβήσει.

αυτόματη λειτουργία μετά το μαγείρεμα

Επιλέξτε πρώτα την επιθυμητή σκάλα του ανεμιστήρα. Βάλτε το δάχτυλο στο σύμβολα. Μπορείτε να επιλέξτε την απενεργοποίηση του απορροφητήρα μετά από 10 ή μετά από 20 λεπτά. Ανάβει η ένδειξη του επιλεγμένου χρονικού διαστήματος.

Ο απορροφητήρας επιστρέφει αυτόματα από την επιλεγγμένη σκάλα στο 0. Ο φωτισμός θα παραμείνει αναμμένος αν ήταν αναμμένος κατά τη διάρκεια της αυτόματης λειτουργίας.

καθαρισμός του φίλτρου κατακράτησης λιπών

Οταν ανάψει το σύμβολο του φίλτρου κατακράτησης λιπών ( Ⅲ ), καθαρίστε αμέσως το φίλτρο. Επανατοποθετήστε το καθαρισμένο φίλτρο και σβήστε την ηλεκτρονική μνήμη πατώντας το σύμβολο μέχρι να σβήσει η ενδεικτική λυχνία.

προβλήματα

Οταν η συσκευή δεν λειτουργεί σωστά, αυτό δεν σημαίνει πάντοτε ότι υπάρχει κάποια βλάβη. Προσπαθήστε πρώτα να λύσετε μόνοι σας το πρόβλημα. Αν δεν βοηθούν οι παρακάτω συμβουλές, τηλεφωνήστε στην υπηρεσία τεχνικής εξυπηρέτησης. Εάν υποστεί βλάβη το καλώδιο σύνδεσης θα πρέπει, για την αποφυγή επικίνδυνων καταστάσεων, να αντικατασταθεί από το τμήμα τεχνικής εξυπηρέτησης του κατασκευαστή ή από έναν διπλωματούχο τεχνίτη. Προσοχή: Αποσυνδέστε τη συσκευή από το ρεύμα πριν ξεκινήσετε την επισκευή ή τον καθαρισμό της. Βγάλτε το φις ατ την πρίζα ή κλείστε τον γενικό διακόπτη του σπιτιού.

πρόβλημα

Ο φωτισμός δεν λειτουργεί.

aitia

Εχει χαλάσει η λάμπα.

Προσοχή:

Χρησιμοποιείτε μόνο τις ίδιες λάμπες με την ενδεικνυόμενη τάση.

λύση

Τραβήξετο εσωτερικό δαχτυλίδι προς τα κάτω, χρησιμοποιώντας ένα κατσαβίδι (δείτε εικόνα). Προσοχή: το γυαλί δεν είναι στερεωμένο στο δαχτυλίδι! Βγάλτε το λαμπάκι αλογόνου από την υποδοχή και αντικαταστήστε το με ένα καινούργιο λαμπάκι αλογόνου 20W (απορροφητήρες τοίχου) ή 10W (απορροφητήρες νησίδας). Πιάστε το καινούργιο λαμπάκι με ένα καθαρό πανάκι.

Ο απορροφητήρας παράγει θόρυβο.

Ο σωλήνας εξαερισμού είναι πολύ μακρύς ή έχει πολλές στροφές.

Αλλάξτε τη διαδρομή του σωλήνα εξαερισμού (δείτε τις οδηγίες εγκατάστασης).

Εχει βλάβη το μοτέρ.

Τηλεφωνήστε στην Υπηρεσία Τεχνικής Εξυπηρέτησης.

Δεν υπάρχει απορρόφηση

Εχει βλάβη το μοτέρ ή ο πίνακας ελέγχου.

Τηλεφωνήστε στην Υπηρεσία Τεχνικής Εξυπηρέτησης.

Εχει βλάβη το καλώδιο τροφοδοσίας.

Τηλεφωνήστε στην Υπηρεσία Τεχνικής Εξυπηρέτησης.

πώς να κρατήσετε όμορφη τη συσκευή

απορροφητήρας

Καθαρίστε τον απορροφητήρα μόλις ανάψει η λυχνία ένδειξης του φίλτρου κατακράτησης λιπών.

Καθαρίστε το ανοξείδωτο ατσάλι στο εξωτερικό του απορροφητήρα χρησιμοποϊώντας λίγη σαπουνάδα με απορρυπαντικό για τα πιάτα και ένα βρεγμένο πανί. Η στιλπνότητα του ανοξείδωτου ατσαλιού επιστρέφει όταν χρησιμοποιείτε τακτικά ένα προϊόν συντήρησης ή ένα στιλβωτικό για ανοξείδωτο ατσάλι. Αυτό το στιλβωτικό προσθέτει στο ανοξείδωτο ατσάλι ένα λεπτό στρώμα το οποίο το προστατεύει κατά των ακαθαρσιών. Το ανοξείδωτο ατσάλι θα πρέπει πάντοτε να καθαρίζεται προς την κατεύθυνση στιλβώματος.

Ποτέ μη χρησιμοποιείτε λειαντικά μέσα καθαρισμού (για παράδειγμα λειαντική σκόνη, πράσινα σφουγγαράκια τριψίματος ή άλλα σφουγγάρια για τον καθαρισμό κατασρολών) ή λειαντικά μέσα γυαλίσματος (για παράδειγμα λειαντικά υγρά). Ποτέ μη χρησιμοποιείτε διαβρωτικά καθαριστικά. Αυτά μπορούν να αποχρωματίσουν το ανοξείδωτο ατσάλι.

πώς να κρατήσετε όμορφη τη συσκευή (συνέχεια)

αφαίρεση/τοποθέτηση του φίλτρου κατακράτησης λιπών

Αφαιρέστε το φίλτρο με τον ακόλουθο τρόπο: σβήστε τον ανεμιστήρα και τον φωτισμό.

Σπρώξτε στο άνοιγμα το φίλτρο προς τα πίσω και γυρίστε την μπροστινή του πλευρά προς τα κάτω. Τώρα μπορείτε να βγάλετε το φίλτρο από τον απορροφητήρα.

Υπάρχει ένας μόνο σωστός τρόπος τοποθέτησης του φίλτρου. Εχετε υπόψη σας τη σωστή θέση του φίλτρου (δείτε εικόνα). Κρατήστε το φίλτρο έτσι, ώστε το καλυμμένο μέρος της κάτω πλευράς να βρίσκεται πίσω στη μέση. Από την έξω πλευρά, αυτό φαίνεται από το σχέδιο με τα μικρότερα ανοίγματα.

Τοποθείτσε το φίλτρο σπρώχνοντας πρώτα την πίσω πλευρά στην υποδοχή. Στη συνέχεια, γυρίστε την μπροστινή πλευρά τελείως προς τα επάνω και ακολούθως αφήστε το φίλτρο να γλιστρήσει προς τα μπροστά. Το φίλτρο βρίσκεται τώρα ξανά στη θέση του. Σβήστε την ηλεκτρονική μνήμη πατώντας το πλήκτρο √85 5 περίπου δευτερόλεπτα.

καθαρισμός του φίλτρου κατακράτησης λιπών

Μπορείτε να πλύνετε το φίλτρο στο πλυντήριο πιάτων. Αφήστε το φίλτρο να στραγγίσει καλά, από τα ανοίγματα στο πλάι, πριν το επανατοποθετήσετε.

αντικατάσταση του ανθρακικού φίλτρου

Το ανθρακικό φίλτρο θα πρέπει να αντικαθίσταται 2 φορές τον χρόνο. Αυτό ισχύει μόνο για απορροφητήρες ανακύκλωσης. Τοποθετήστε το ανθρακικό φίλτρο στην προβλεπόμενη θέση του επάνω από τα φίλτρα.

εγκατάσταση

παρατηρήσεις

Η εγκατάσταση του απορροφητήρα πρέπει να γίνει σύμφωνα με τους εθνικούς και τοπικούς κανονισμούς. Η απόσταση μεταξύ της βάσης του απορροφητήρα και της μαγειρικής εστίας πρέπει να είναι τουλάχιστον 65 εκ. Η σύνδεση αυτής της συσκευής πρέπει να γίνει από έναν αναγνωρισμένο τεχνίτη. Βλάβες που είναι το αποτέλεσμα λανθασμένης σύνδεσης ή εγκατάστασης δεν καλύπτονται από την εγγύηση.

προσοχή:

Οταν ένας απορροφητήρας λειτουργεί ταυτόχρονα με μια πηγή θέρμανσης (για παράδειγμα, φούρνος που καιει φυσικό αέριο, πετρέλαιο ή κάρβουνο), η οποία χρησιμοποιεί τον αέρα του ίδιου χώρου, υπάρχει κίνδυνος ο απορροφητήρας να απορροφήσει τον αναγκαίο αέρα καύσης από τον χώρο, με αποτέλεσμα τη δημιουργία κενού στον χώρο. Η μέγιστη επιτρεπόμενη αρνητική πίεση είναι 4 Ρα, έτσι ώστε να μην αναρροφώνται τα καυσαέρια της πηγής θέρμανσης στον χώρο. Για τον λόγο αυτό είναι απαραίτητο ο χώρος να προμηθεύεται συνεχώς με καθαρό αέρα.

ηλεκτρική σύνδεση

Μετά τη συναρμολόγηση του απορροφητήρα, η πρίζα θα πρέπει να βρίσκεται σε προσπελάσιμη θέση και ο απορροφητήρας θα πρέπει να μπορεί να αποσυνδέσται από το ρεύμα μέσω ενός διπολικού διακόπτη με ανοίγματα επαφής 3 mm. Κατά την πραγματοποίηση των ηλεκτρικών συνδέσεων, βεβαιθείτε ότι η πρίζα είναι γειωμένη και ότι η τάση και η συχνότητα αντιστοιχούν με τα στοιχεία που αναφέρονται στην πινακίδα με τα στοιχεία του συγκεκριμένου μοντέλου.

εγκατάσταση (συνέχεια)

Εάν υποστεί βλάβη το καλώδιο σύνδεσης θα πρέπει, για την αποφυγή επικίνδυνων καταστάσεων, να αντικατασταθεί από το τμήμα τεχνικής εξυπηρέτησης του κατασκευαστή ή από έναν διπλωματούχο τεχνίτη.

εξαερισμός

Ο αγωγός εξαερισμού δεν επιτρέπεται σε καμία περίπτωση να συνδεθεί σε έναν αγωγό που χρησιμοποιείται και για άλλους σκοπούς.

Λάβετε υπόψη σας τους κανονισμούς που ισχύουν στον τόπο σας σχετικά με τον αερισμό συσκευών αερίου.

Ο εξαερισμός μπορεί να γίνει απευθείας μέσα από τον τοίχο προς τα έξω, εφόσον το άνοιγμα στον τοίχο προστατεύται με μια σχάρα από τη βροχή και από φύλλα κ.λπ.

Ο εξαερισμός δεν επιτρέπεται να περιορίζεται για περισσότερο από 20% από την σχάρα στον τοίχο.

Σας συνιστούμε να τοποθετήσετε έναν αγωγό με όσο το δυνατόν μεγαλύτερη διάμετρο. Μια μικρότερη διάμετρος οδηγεί σε μια μικρότερη απορροφητική ικανότητα και σε περισσότερο θόρυβο.

Τυχόν στροφές στον αγωγό δημιουργούν αντίσταση. Φροντίστε η διαδρομή του αγωγού να είναι ομαλή με όσο το δυνατόν λιγότερες στροφές. Τεντώστε τον εύκαμπτο σωλήνα όσο το δυνατόν περισσότερο.

Πριν τρυπήσετε τις οπές, βεβαιωθείτε ότι δεν υπάρχουν καλωδιώσεις ή σωληνώσεις. GR 8

εγκατάσταση (συνέχεια)

Το στόμιο εξαερισμού έχει μια διάμετρο 150 mm. Για τον λόγο αυτό, σας συνιστούμε να χρησιμοποιήσετε έναν σωλήνα εξαερισμού με την ίδια διάμετρο.

Μαζί με τη συσκευή συμπαραδίδεται ένας σωλήνας μείωσης από 150 mm σε 125 mm για τη σύνδεση σε σωλήνα εξαερισμού 125 mm.

Η ATAG πωλεί διάφορα εξαρτήματα για τους αγωγούς εξαερισμού του απορροφητήρα. Στον τιμοκατάλογο μπορείτε να δείτε τη σειρά προϊόντων με τους σχετικούς αριθμούς τύπου.

συναρμολόγηση

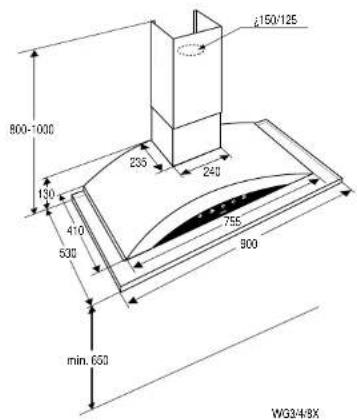

διαστάσεις εγκατάστασης των μοντέλων τοίχου

συναρμολόγηση (συνέχεια)

εγκατάσταση των μοντέλων τοίχου

Στην προηγούμενη σελίδα αναφέρονται οι κυριότερες διαστάσεις. Το ύψος του τηλεσκοπικού σωλήνα μπορείτε να το ρυθμίσετε μόνοι σας. Εχετε υπόψη σας τα επιτρεπόμενα όρια ανοχής.

Τοποθετήστε τον αγωγό εξαερισμού και την ηλεκτρική σύνδεση έτσι, ώστε να μπορούν να συνδεθούν εύκολα στον απορροφητήρα.

σημάδεμα και τοποθέτηση του υλικού στερέωσης

Χαράξτε μια κάθετη γραμμή κέντρου στον τοίχο (μεσαία ευθεία του απορροφητήρα).

Κρατήστε το μπράτσο στερέωσης με τέτοιον τρόπο στον τοίχο, ώστε να ακουμπάει στην οροφή. Το σημάδι δείχνει τη μέση του απορροφητήρα. Σημαδέψτε τις οπές στερέωσης.

Τρυπήστε τις οπές στερέωσης (διάμετρος 8 mm).

Βάλτε τα βύσματα στον τοίχο και βιδώστε το μπράτσο στερέωσης στον τοίχο, χρησιμοποιώντας τις συμπαραδιδόμενες βίδες (5 x 50 mm).

συναρμολόγηση (συνέχεια)

σημάδεμα και τοποθέτηση του μοτέρ

Σημαδέψτε το κάτω μέρος του απορροφητήρα στον τοίχο (ἐχοντας υπόψη σας την ελάχιστη απόσταση από την εστία μαγειρέματος). Χαράξτε την (κάθετη) γραμμή κέντρου.

Διπλώστε ή κόψτε με ψαλίδι το περίγραμμα για τον τύπο του απορροφητήρα σας και σημαδέψτε τις δύο επάνω οπές στερέωσης.

Τρυπήστε τις οπές στερέωσης (2 x 10mm).

Τοποθετήστε τα βύσματα. Βιδώστε 2 παξιμάδια προς αντίθετες κατευθύνσεις στις ράβδους με το σπείρωμα. Βιδώστε τις ράβδους μέχρι ένα βάθος 20 mm στον τοίχο (δείτε εικόνα).

Αφαιρέστε τα παξιμάδια.

Κρεμάστε το μοτέρ στις ράβδους (1). Βιδώστε τα παξιμάδια. Κρεμάστε το μοτέρ ακριβώς οριζόντια.

Τρυπήστε τις οπές συσφίξως (2 x 6 mm) και σφίξτε το μοτέρ με τους συμπαραδιδόμενους πείρους στερέωσης (6 x 60) (2).

Τοποθετήστε τον αγωγό εξαερισμού.

Πραγματοποιήστε την ηλεκτρική σύνδεση.

συναρμολόγηση (συνέχεια)

ανάρτηση του καλύμματος

Τοποθετήστε το κάλυμμα στο μοτέρ. Γαντζώστε πρώτα την πίσω πλευρά του καλύμματος από κάτω στο μοτέρ (1). Στη συνέχεια, γυρίστε την εμπρός πλευρά προς τα πάνω (2), ώστε να μπορείτε να βιδώσετε τις δύο συμπαραδιδόμενες βίδες (3). Με αυτές τις βίδες, οριζοντιώστε το κάλυμμα.

Πραγματοποιήστε την ηλεκτρική σύνδεση μέσα στον απορροφητήρα.

ανάρτηση του τηλεσκοπικού σωλήνα

προσοχή: Σ πρίπτωση ανακύκλωσης του αέρα, τα ανοίγματα αρισμού δν θα πρέπι να καλύπτονται από τον κάτω τηλσκοπικό σωλήνα.

Σπρώξτε το διπλωμένο άκρο του επάνω τηλεσκοπικού σωλήνα από κάτω ανάμεσα στο μπράτσο στερέωσης και τον τοίχο, και σπρώξτε τον τηλεσκοπικό σωλήνα στην οροφή. Ο τηλεσκοπικός σωλήνας θα σφηνώσει μόνος του.

Γαντζώστε τον κάτω τηλεσκοπικό σωλήνα στον επάνω τηλεσκοπικό σωλήνα και αφήστε τον να κατέβει.

Τοποθετήστε τα φίλτρα και ελέγξτε τη λειτουργία του απορροφητήρα.

συναρμολόγηση (συνέχεια)

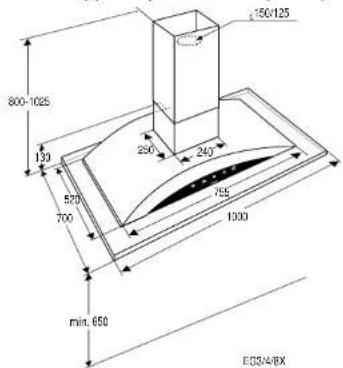

διαστάσεις εγκατάστασης των μοντέλων νησίδας

εγκατάσταση των μοντέλων νησίδας

Παραπάνω αναφέρονται οι κυριότερες διαστάσεις. Το ύψος του τηλεσκοπικού σωλήνα μπορείτε να το ρυθμίσετε μόνοι σας. Ωστόσο, έχετε υπόψη σας τα επιτρεπόμενα όρια ανοχής.

Για την ανάρτηση του απορροφητήρα συνιστάται η χρήση ενός ανυψωτήρα. Αν δεν διαθέτετε ανυψωτήρα, σας συμβουλεύουμε να εγκαταστήσετε τον απορροφητήρα με περισσότερα άτομα.

Τοποθετήστε τον αγωγό εξαερισμού και την ηλεκτρική σύνδεση έτσι, ώστε να μπορούν να συνδεθούν εὐκολα στον απορροφητήρα.

σημάδεμα

Σημαδέψτε τις οπές μονταρίσματος στην οροφή, χρησιμοποιώντας το συμπαραδιδόμενο επρίγραμμα.

Τρυπήστε τις οπές στερέωσης (4 x 10 mm).

συναρμολόγηση (συνέχεια)

ανάρτηση του επάνω τηλεσκοπικού σωλήνα

Τοποθετήστε τα βύσματα και τις βάβδους με το σπείρωμα στην οροφή. Βιδώστε 2 παξιμάδια προς αντίθετες κατευθύνσεις στις βάβδους. Βιδώστε τις βάβδους μέχρι ένα βάθος 20 mm στα βύσματα που βρίσκονται στην οροφή.

Αφαιρέστε τα παξιμάδια.

Τοποθετήστε τον επάνω τηλεσκοπικό σωλήνα στις ράβδους. Τοποθετήστε τα δαχτυλίδια και βιδώστε τα παξιμάδια.

σωλήνας συναρμολόγησης

Σπρώξτε τον σωλήνα συναρμολόγησης μέσα στον επάνω σωλήνα μέχρι να βρεθεί η κάτω άκρη στη σωστή απόσταση από τον πάγκο της κουζίνας (δείτε εικόνα).

Απόσταση Α = 340 mm

Στερεώστε τον σωλήνα συναρμολόγησης με τις τέσσερις βίδες (Μ5 x 12), τα δαχτυλίδια και τα παξιμάδια Μ5.

συναρμολόγηση (συνέχεια)

Βιδώστε δύο βίδες (4,2 x 9,5) μέχρι τη μέση στις πισινές οπές (1) του μοτέρ (δείτε εικόνα).

Σπρώξετο μοτέρ από κάτω προς τα πάνω μέσα στον σωλήνα συναρμολόγησης και τραβήξετο μοτέρ λίγο προς τα πισω μέχρι να σφηνώσει στον σωλήνα συναρμολόγησης (2).

Τοποθετήστε τις δύο μπροστινές βίδες (4,2 x 9,5) όπως δείχνει η εικόνα (3). Σφίξτε επίσης και τις δύο πισινές βίδες (2).

Συνδέστε την πρίζα.

Τοποθετήστε τον αγωγό εξαερισμού.

κάτω τηλεσκοπικός σωλήνας

Перáστε τον κάτω τηλεσκοπικό σωλήνα πάνω από το μοτέρ και σπρώξτε τον προς τα πάνω (1).

Κρατήστε τον σωλήνα σε υψωμένη θέση σπρώχνοντας προσεκτικά ένα στυλό ή ένα κατσαβίδι στην ειδική οπή στο εμπρός μέρος του περιβλήματος του μοτέρ (2).

συναρμολόγηση του καλύμματος

Τοποθετήστε το κάλυμμα στο μοτέρ. Γαντζώστε πρώτα την πίσω πλευρά του καλύμματος από

κάτω στο μοτέρ (1). Στη συνέχεια, γυρίστε την εμπρός πλευρά προς τα πάνω (2), ώστε να μπορούν να βιδωθούν οι δύο συμπαραδιδόμενες βίδες (Μ5 x 12) (3). Με αυτές τις βίδες, οριζοντιώστε το κάλυμμα.

Πραγματοποιήστε την ηλεκτρική σύνδεση μέσα στον απορροφητήρα.

Αφήστε τον κάτω τηλεσκοπικό σωλήνα να κατέβει (4) ώστε να μπει στην άκρη του καλύμματος.

Τοποθετήστε τα φίλτρα και ελέγξτε τη λειτουργία του απορροφητήρα.

τεχνικά δεδομένα

αριθμός τύπου: δείτε πινακίδα

δεδομένων μέσα στο κάλυμμα

είδος ενέργειας: 230 V - 50 Hz

ονομαστική ισχύς: δείτε πινακίδα

δεδομένων

διαστάσεις (Υ x Π x Β): δείτε "διαστάσεις

εγκατάστασης"

σφραγίδα καταλληλότητας: Κετα

Η συσκευή αυτή πληροί τις ισχύουσες οδηγίες CE.

εξωτερικά μοτέρ

Προσοχή: Όταν η συσκευή χρησιμοποιείται σε συνδυασμό με ένα εξωτερικό μοτέρ. η ATAG συνιστά τη χρήση των ακόλουθων τύπων εξωτερικού μοτέρ:

WA111B5U WA300B5U

WA111C5U WA300C5U

ASVM0021 AS000387

ASVM0025 ASVM0023

αποκομιδή συσκευασίας και συσκευής

Τα υλικά συσκευασίας της συσκευής μπορούν να ανακυκλωθούν.

Χρησιμοποιήθηκαν:

• χαρτόνι
• μεμβράνη πολυαιθυλενίου (PE)
  -πολυστυρένιο χωρίς CFK (αφρός PS)
• ταινίες από πολυπροπυλένιο γύρω από το κουτί

Αποκομίστε τα υλικά αυτά με υπεύθυνο τρόπο και σύμφωνα με τους κανονισμούς των δημόσιων αρχών. Οι δημόσιες αρχές μπορούν επίσης να σας πληροφορήσουν σχετικά με τη σωστή αποκομίδή άχρηστων οικιακών συσκευών.
