ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ 120 CC4 Intimus

Διαβάστε τις οδηγίες χρήσης προτού χρησιμοποιήσετε το μηχάνημα!

ΑΞΙΟΛΟΓΕΣ ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ

«« Ο χειρισμός της μηχανής επιτρέπεται να γίνεται μόνο από ένα άτομο κάθε φορά! Η διάταξη των στοιχείωνασφαλείας βασίζεται σε ασφαλήχρήση σώμφωνα με τον „Χειρισμό από ένα άτομο“.

<< Kata την διαδικασία τεμαχισμού δεν επιτ ρ έ ποντα ι οποιε σ δ ήποτε ά λλες επεμβάσεις στο μηχάνημα (π.χ. καθάρισμα κλπ.)!

«« Η μηχανή αυτή δεν είναι παιχνίδι ενδείκυνται για την χρήση από παιδιά! Η συνολική κατασκευή αναφερόμενη σε θέματα ασφαλείας (διαστάσεις, ανοίγματα τροφοδοσίας, απενεργοποίση σε περίπτωση κινδύνου κλπ.) της μηχανής αυτής δεν συμπεριλαμβάνειεγγύηση για ακίνδυνο χειρισμό από παιδιά.

«« Κίνδυνος τραυματισμού! Κάθε αιωρούμενα αντικείμενα όπως είδη ρουχισμού, γραβάτες, κοσμήματα, μακρυά μαλλιά ή άλλα λυτά αντικείμενα να βρίσκονταιμακρυάσποτοάνοιγμα τροφοδοσίας του μηχανήματος.

«« Κίνδυνοςτραυματισμού! Μηβάζετετα χέρια σας κοντά στο άνοιγμα τροφοδοσίας.

KAI

«« Σε περίπτωση κινδύνου σβήσετε αμέσως το μηχάνημα απο τον γενικό διακόπτη κινδύνου ή τραβήξετε το καλώδιο απο την πρίζα!

«« Πρίν ανοίξτε το μηχάνημα, τραβήξτε το καλώδιο παροχής απο την πρίζα! Τυχόν επισκευές επιτρέπεταινα εκτελούνται μόνον απο ειδικό τεχνίτη!

ΘΕΣΗ ΣΕ ΛΕΙΤΟΥΡΓΙΑ

ΠΕΔΙΟ ΧΡΗΣΗΣ:

Ο καταστροφέας intimus 120SC2/CC3/CC4/CC5/CC6 είναι μία μηχανή για την καταστροφή κοινών εγγράφων, αλλά και cd, dvd, πιστωτικών καρτών και ισκέτων 3,5".

Η μηχανή επιτρέπεται να χρησιμοποιθεί μόνο για την καταστροφή χαρτιών και πιστωτικών καρτών και για τον τεμαχισμό cd/dvd και δισκέτων 3,5“! Η κοπή άλλων φορέων δεδομένων μπορεί να προκαλέσεις βλάβες στη συοκευή (π.χ. καταστροφή του κοπτικού μηχανισμού κλπ.).

ΤΟΠΟΘΕΤΗΣΗ:

• Ξεπακετάρετε τη συσκευή και στήστε την.
• Κρεμάστε την πλαστική σακούλα στο πλαίσιο για τη σακούλα.
• Συνδέστε τη συσκευή σε πρίζα (1) (εικ. 2) με ρεύμα δικτύου (στοιχεία για την ασφάλεια της πρίζας δικτύου βλέπε “TEXNIKA XAPAKTHPIΣTIKA“).

Η σύνδεση με το δίκτυο να είναι προσβάσιμη και να βρίσκεται κοντά στη μηχανή!

Η μηχανή να χρησιμοποιείται μόνο σε κλειστούς και θερμαινόμενους χώρους (10-25°C)!

ΧΕΙΡΙΣΜΟΣ

ΣΤΟΙΧΕΙΑ ΧΕΙΡΙΣΜΟΥ:

1 = Φις δικτύου (εικ. 2)

Συνδέοντας τη μηχανή μέσω του φις με το δίκτυο η μηχανή βρίσκεται καταρχή σε απανεργοποιημένη κατάσταση.

2 = Διακόπτης λειτουργίας (εικ. 1)

“Ετοιμότητα για λειτουργία” / “Απενεργοποιημένη κατάσταση” / “Στοπ” Αυτός ο διακόπτης περιλαμβάνει τρεις λειτουργίες:

α) "Ετοιμότητα για λειτουργία"

πιέζοντας ελαφρά αυτό το πλήκτρο ενεργοποιείται η μηχανή στην κατάσταση "Ετοιμότητα για λειτουργία". Συγχρόνως ανάβει η ενσωματωμένη ένδειξη LED 🔒.

β) “Απενεργοποιημένη κατάσταση”

Εάν πιεστεί αυτό το πλήκτρο στην κατάσταση "Ετοιμότητα για λεπουργία" επί περ. 3 δευτ., απενεργοποιείται η μηχανή.

Συμβουλή: Σε περίπτωση μη χρήσης της μηχανής για διάστημα περ. 5 λεππών, η μηχανή απενεργοποιείται αυτόματα.

γ) “Στοπ”

Εάν πιεστεί ελαφρά αυτό το πλήκτρο κατά τη διάρκεια λειτουργίας του κοπτικού μηχανισμού, απενεργοποιείται και ακινητοποιείται ο μηχανισμός.

3 = Διακόπτης κίνησης προς τα εμπρός (εικ. 1)

Αυτός ο διακόπτης περιλαμβάνει τρεις λειτουργίες:

α) Με ελαφριά πίεση του πλήκτρου κινείται ο κοπτικός μηχανισμός για μερικά δευτερόλεπτα προς τα εμπρός, π.χ. για εξαγωγή κατάλοιπων από τον κοπτικό μηχανισμό. Συγχρόνως ανάβει η ενοωματωμένη ένδειξη LED ↑.

β) Εάν πιεστεί αυτός ο διακόπης επί περ. δύο δευτ., ακολουθεί συνεχής λειτουργία του κοπτικού μηχανισμού προς τα εμπρός και μπορεί να γίνει πλήρωση της μηχανής. Συγχρόνως ανάβει η ενοωματωμένη ένδειξη LED ↑.

4 = Διακόπτης κίνησης προς τα πίσω (εικ. 1) Με χειριομό αυτού του διακόπτη ο μηχανισμός κοπής κινείται σύντομα προς τα πίσω Συγχρόνως ανάβει η ενσωματωμένη ένδειξη LED ή

5 = Διάταξη ανίχνευσης με δέσμη φωτός (κίνηση προς τα εμπρός) (εικ. 3) Έναρξη του προγράμματος καταστροφής μόλις εισαχθεί το υλικό σε μία από τις δύο εισόδους. Συχχρόνως ανάβει η ένδειξη LED ↑ του διακόπτη κίνησης προς τα εμπρός.

6 = 'Ενδειξη ελέγχου (εικ. 1)

“Фракάρισμα υλικών στη συσκευή” / “Παράλληλη προσαγωγή υλικών” / “Κατειλημμένο φωτοηλεκτρικό σύστημα προστασίας σε άνοιγμα πόρτας ή κατά την ενεργοποίηση”

Για τις εκάστοτε διαδικασίες βλέπε την εκάστοτε περιγραφή στο κεφάλαιο “ΒΛΑΒΗ”.

a) “Μπλοκάρισμα υλικού στη συσκευή” Ανάβει όταν εισήχθη στο μηχανισμό κοπής πολύ υλικό. Ο μηχανισμός κοπής μπλοκάρει, κινείται κατόπιν προς τα πίσω και ακινητοποιείται. Ο κινητήρας απενεργοποιείται.

β) “Παράλληλη προσαγωγή υλικού” Ανάβει, όταν εισήχθη συγχρόνως υλικό και στους δύο θάλαμους. Ο μηχανισμός κοπής σταματάει, κινείται κατόπιν προς τα πίσω και ακινητοποιείται. Ο κινητήρας απενεργοποιείται.

γ) "Κατειλημένο φωτοηλεκτρικόσύστημα προστασίας σε άνοιγμα πόρτας" Ανάβει σταν κατά το άνοιγμα της πόρτας υπάρχει ακόμη υλικό σε έναν από τους δύο θάλαμους. Ακινητοποιείται ο κοπτικός μηχανισμός. Ο κινητήρας απενεργοποιείται.

δ) "Κατειλημμένοφωτοηλεκτρικόσύστημα προστασίας κατά την ενεργοποίηση" Ανάβει σταν κατά την ενεργοποίηση υπάρχει ακόμη υλικό σε έναν από τους δύο θάλαμους.

7 = 'Ενδειξη ελέγχου (εικ. 1)

"Λάδωμα του κοπτικού μηχανισμού"

Ανάβει όταν πρέπει να λαδωθεί ο κοπτικός μηχανισμός στο μοντέλο Cross-Cut. Η διαδικασία του λαδώματος πρέπει να επίβεβαιωθεί στον διακόπη ποισθολειτουργίας (4)(βλέπεπεριγραφή "ΣΥΝΤΗΡΗΣΗ ΚΟΠΤΙΚΟΥ ΜΗΧΑΝΙΣΜΟΥ").

8 = 'Ενδειξη ελέγχου (εικ. 1)

"Ανοικτή πόρτα" / "Βλάβη πόρτας"

α) "Ανοικτή πόρτα"

Ανάβει όταν είναι ανοικτή η πόρτα του κάτω ντουλαπιού. Η μηχανή απενεργοποιείται αυτόματα και δεν μπορεί να ενεργοποιηθεί όσο είναι ακόμη ανοικτή η πόρτα.

β) "Ηλεκτρική βλάβη"

Αναβοσβήνει, σε περίπτωση ηλεκτρικής βλάβης στον μηχανισμό του αισθητήρα της πόρτας. Η μηχανή απενεργοποιείται. Ενημερώστε το εμπορικό σας κατάστημα.

9 = 'Ενδειξη ελέγχου (εικ. 1)

"Υπερφόρτωση του κινητήρα" /

"Ηλεκτρική βλάβη"

Για τις εκάστοτε διαδικασίες βλέπε την εκάστοτε περιγραφή στο κεφάλαιο "ΒΛΑΒΗ".

α) "Προστασία κινητήρα"

Ανάβει όταν υπερφορτώθηκε ο κινητήρας και απενεργοποιήθηκε. Η μηχανή δεν μπορεί να εκκινηθεί κατά τη φάση ψύξης του κινητήρα.

β) "Ηλεκτρική βλάβη"

Αναβοσβήνει, όταν υπάρχει ηλεκτρική βλάβη εντός της πλακέτας ελέγχου. Συγχρόνως αναβοσβήνει η ένδειξη LED 🔒 του διακόπτη λειτουργίας (2). Η μηχανή απενεργοποιείται. Ενημερώστε το εμπορικό σας κατάστημα.

10 = Ένδειξη ελέγχου

"Πλήρης περιέκτης CD/DVD" (εικ. 1)

Ανάβει όταν ο περιέκτης CD/DVD είναι πλήρες και πρέπει να εκκενωθεί. Απενεργοποιείται ο κοπτικός μηχανισμός για τον τεμαχισμό CD/DVD. Η διαδικασία εκκένωσης του περιέκτη CD/DVD πρέπει να επιβεβαιωθεί στον διακόπη κίνησης προς τα εμπρός (3).

Συμβουλή: Μπορεί να συνεχιοτείη λειπουργία του κοπτικού μηχανισμού για τον τεμαχισμό χαρτιών.

11 = 'Ενδειξη ελέγχου

"Πλήρης σακούλα συλλογής χαρτιού" (εικ. 1)

Ανάβει όταν η σακούλα συλλογής χαρτιού είναι πλήρης και πρέπει να εκκενωθεί. Απενεργοποιείται ο κοπτικός μηχανισμός για τον τεμαχισμό χαρτιού. Συμβουλή: Μπορεί να συνεχιστεί η λειτουργία του κοπτικού μηχανισμού για τον τεμαχισμό CD/DVD.

12 = Θάλαμος εισαγωγής χαρτιών (εικ. 3)

13 = Θάλαμος εισαγωγής CD/DVD (εικ. 3)

14 = Σακούλα συλλογής χαρτιών (εικ. 4)

15 = Περιέκτης συλλογής CD/DVD (εικ. 4)

16 = Δοχείο λαδιού (εικ. 6)

Δεν επιτρέπεται με κανένα τρόπο η χρήση του καταστροφέα σαν κάθισμα ή σκαλίτσα. Κίνδυνος πτώσης και θραύσης του υλικού!

ΕΝΕΡΓΟΠΟΙΗΣΗ ΤΗΣ ΜΗΧΑΝΗΣ:

Για την ενεργοποίηση της μηχανής στην κατάσταση "Ετοιμότητα για λειτουργία" ακολουθήστε τα εξής βήματα:

- Σύντομος χειρισμός του διακόπτη λειτουργίας (2).

- Ανάβει η ένδειξη LED Φου διακόπτη λειτουργίας (2) για "Ετοιμότητα για λειτουργία".

- Μπορεί να εισάγετε υλικά στη μηχανή.

ΕΙΣΑΓΩΓΗ ΥΛΙΚΟΥ:

Εισάγετε τα χαρτιά στην σχισμή εισαγωγής χαρτιών (12) (εικ. 3) για καταστροφή από τον κοπτικό μηχανισμό. Εισάγετε τους φορείς δεδομένων (cd, dvd ή πιστωτικές κάρτες) τη μία μετά την άλλη στον χωριστό θάλαμο εισαγωγής CD/DVD (13) (εικ. 3) για καταστροφή από τον κοπτικό μηχανισμό.

Η μηχανή ανάβει αυτοάτως στη λειτουργία κίνησης προς τα εμπρός και απενεργοποιείται αυτόματα μετά τον τεμαχισμό.

Κατά τη διάρκεια της εισαγωγής χαρτιών ποτέ μην εισάγετε συγχρόνως CD/DVD ή αντιστρόφως!

Συμβουλές: Για την καταστροφή φωτοδιαπερατών μεμβρανών πρέπει η μηχανή να ενεργοποιθθεί με το χέρι για κίνηση προς τα εμπρός (κρατήστε πιεσμένο το διακόπτη κίνησης προς τα εμπρός (3) επί περ. 2 δευτ. ). Με σύντομο χειρισμό του διακόπτη λειτουργίας (2) (λειτουργία “Στοπ”) μπορεί να διακοπεί ο τεμαχισμός ανά πάσα στιγμή. Για συνέχιση κρατήστε πιεσμένο τον διακόπτη λειτουργίας προς τα εμπρός (3) επί περ. 2 δευτ.

Σε περίπτωση μη χρήσης της μηχανής για διάστημα περ. 5 λεπτών, η μηχανή απενεργοποιείται.

Ποτέ μην εισάγετε στη συσκευή περισσότερα υλικά από την αναγφερόμενη μέγιστη ποσότητα (βλέπε "TEXNIKA ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ")!

Εάν παρόλα αυτά εισαχθούν περισσότερα υλικά στον κοπτικό μηχανιομό, βλέπε "ΒΛΑΒΕΣ" στο εδάφιο "ΜΠΛΟΚΑΡΙΣΜΑ ΥΛΙΚΩΝ ΣΤΗ ΣΥΣΚΕΥΗ".

Για σωστό διαχωρισμό αποβλήτων φροντίζουν δύο χωριστά τοποθετημένοι περιέκτες.

ΕΚΚΕΝΩΣΗ ΤΗΣ ΣΑΚΟΥΛΑΣ ΣΥΛΛΟΓΗΣ

ΓΙΑ ΧΑΡΤΙΑ (εικ. 4):

Όταν γεμίσει η σακούλα συλλογής χαρτιών, απενεργοποιείται η μηχανή. Ανάβει η ένδειξη ελέγχου (11). Ακολουθήστε τα εξής βήματα:

- Ανοίξτε την πόρτα. Ανάβει η ένδειξη ελέγχου (8). Εάν υπάρχουν ακόμη υλικά σε έναν από τους θάλαμους εισαγωγής, ανάβει επιπροσθέτως η ένδειξη ελέγχου (6).

③ ⑨ ⑩ ⑪ ⑪ ④ ⑥ ⑦ ⑧ ②

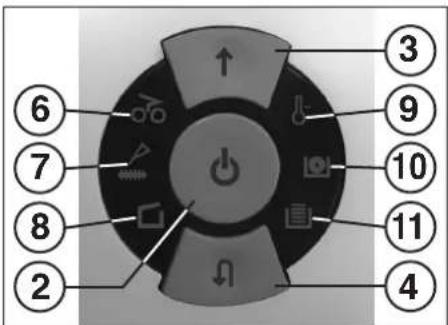

Eik. 1

① ⑫ ⑬ ⑮

Eik. 3

• Αφιαρέστε τη σακούλα συλλογής (14) με πλαίσιο στήριξης της σακούλας από το κάτω τμήμα του περιβλήματος και αδειάστε το περιεχόμενο. Σβήνει η ένδειξη ελέγχου (11).
• Κρεμάστε την άδεια σακούλα στο πλαίσιο και βάλτε πάλι τη σακούλα και το πλαίσιο στο κάτω τμήμα του περιβλήματος. Κλείστε την πόρτα. Σβήνει η ένδειξη ελέγχου □(8).
• Εάν είναι αναμμένη η ένδειξη ελέγχου 6), πιέστε σύντομα τον διακόπτη κίνησης προς τα εμπρός (3). Στο θάλαμο εισαγωγής τεμαχίζονται τα υπόλοιπα υλικά και σβήνει η ένδειξη.
  Συμβουλή: Η μηχανή λειτουργεί μόνο όταν η πόρτα είναι κλειστή.

ΕΚΚΕΝΩΣΗ ΤΟΥ ΠΕΡΙΕΚΤΗ ΣΥΛΛΟΓΗΣ

ΓΙΑ ΖΟ/DVD (ΕΙΚ. 4):

Συμβουλή: Ο έλεγχος “Πλήρης περιέκτης CD” γίενται με μέτρηση των εκτελεσμένων διαδικασιών τεμαχιομού. Εάν συμπληρωθεί ο αριθμός εισαγωγής CD/DVD που έχει προπρογραμματιστεί (περ. 20 τεμάχια), απενεργοποιείται η μηχανή. Ανάβει η ένδειξη ελέγχου (10).

Ακολουθήστε τα εξής βήματα:

• Ανοίξτε την πόρτα. Ανάβει η ένδειξη ελέγχου (8) και αναβοσβήνουν η ένδειξη LED ↑ του διακόπη κίνησης προς τα εμπρός (3) και η ένδειξη ελέγχου (10).
• Αφαιρέστε τον περιέκτη συλλογής (14) από την εσωτερική πλευρά της πόρτας και αδειάστε το περιεχόμενο.
• Πέστο σύντοαμ τον διακόπτη κίνησης προς τα εμπρός (3) προεπιβεβαιώση της εκκένωσης του περιέκτη CD/DVD. Η μέρηση αρχίζει και πάλι απότο μηδέν. Η ένδειξη ελέγχου 📋(10) και η ένδειξη LED ψου διακόπτη κίνησης προς τα εμπρός (3) οβήνουν.
• Ξανακρεμάστε τον άδειο περιέκτη στην πόρτα και κλείστε την πόρτα.
  Συμβουλή: Η μηχανή λειτουργεί μόνο όταν η πόρτα είναι κλειστή.

ΔΥΝΑΜΙΚΗ ΕΝΔΕΙΞΗ ΦΟΡΤΩΣΗΣ:

Προς αποφυγή απόφραξης και έτοι προς επίτευξη συνεχούς και αποτελεσματικής καταστροφ'ζη των φορέων δεδομένων, προβάλλεται η επίκαιρη κατάσταση φόρτωσης του κιντήρα με χρωματιστό φως στον θάλαμο εισαγωγής ως ακολούθως:

Πράσινο φως

Φόρτωση <50%

Κίτρινο φως

Φόρτωση 50 - 75%

Κόκκινο φως

Φόρτωση 75 - 100%

15 16 14

Eik. 4

ВЛАВН

ΜΠΛΟΚΑΡΙΣΜΑ ΥΛΙΚΟΥ ΣΤΗ ΣΥΣΚΕΥΗ:

(Λειτουργία αυτόματης αλλαγής κατεύθυνσης)

Εάν προξενηθεί πλοκάρισμα του υλικού από εισαγωγή πολύ υλικού, η μηχανή αντιδρά ως ακολούθως:

- Ο μηχανισμός κοπής μπλοκάρει, κινείται κατόπιν προς τα πίσω (ελευθερώνει το υλικό) και ακινητοποιείται. Ο κινητήρας απενεργοποιείται. Ανάβει η ένδείξη ελέγχου φύ.

Ακολουθήστε τα εξής βήματα:

Μπλοκάρισμα χαρτιών στη σχιομή εισαγωγής (12)

- Αφαιρέστε τα επιστρέφοντα χαρτιά.

- Ο κοπτικός μηχανισμός κινείται τώρα αυτομάτως προς τα εμπρός και κόβει το υπόλοιπο κομμάτι χαρτιού που βρίσκεται στον κοπτικό μηχανισμό. Κατά τη διάρκεια της κίνησης προς τα εμπρός ανάβει η ένδειξη LED που διακόπη κίνησης προς τα εμπρός (3). Σβήνει η ένδειξη ελέγχου σφί.

- Συνεχίστε την εργασία με εισαγωγή μικρότερων ποσοτήτων χαρτιών.

Μπλοκάρισμα στον θάλαμο εισαγωγής CD/DVD (13)

- Αφαιρέστε το υλικό που επιστρέφεται.

Να αφαιρείτε το υλικό προσεκτικά, διότι υφίσταται σοβαρός κίνδυνος τραυματισμού από τις αιχμηρές άκρες!

- Τώρα εισάγονται και πάλι αυτόματα τα υπόλοιπα υλικά στον μηχανισμό κοπής. Κατά τη διάρκεια της κίνησης προς τα εμπρός ανάβει η ένδειξη LED↑του διακόπτη κίνησης προς τα εμπρός (3). Σβήνει η ένδειξη ελέγχουζο (6).

- Όταν περάσουν όλα τα υλικά, συνεχίζετε την εργασία με σωστή δοσολογία.

- Εάν χρειαστεί βάζετε με το χέρι τον κοπτικό μηχανισμό εναλλάξ στη θέση λειτουργίας προς τα εμπρός ή προς τα πίσω, μέχρι να περάσουν και να καταστραφούν όλα τα υλικά.

ΠΑΡΑΛΛΗΛΗ ΕΙΣΑΓΩΓΗ ΥΛΙΚΟΥ:

Εάν εισαχθούν υλικά συγχρόνως και στους δύο θαλάμους εισαγωγής, η μηχανή θα αντιδράσει ως ακολούθως:

• Ο μηχανισμός κοπής μπλοκάρει, κινείται κατόπιν προς τα πίσω (ελευθερώνει το υλικό) και ακινητοποιείται. Ο κινητήρας απενεργοποιείται. Ανάβει η ένδειξη ελέγχου 6).
• Αφαιρέστε τα υλικά από έναν από τους θάλαμους.
• Πιέστε ούντομα τον διακόπτη κίνησης προς τα εμπρός (3). Τα υλικά προς κοπή του άλλου θάλαμου θα προσαχθούν στον κοπτικό μηχανισμό και θα τεμαχιστούν. Σβήνει η ένδειξη ελέγχου α(6).

ΚΑΤΕΙΛΗΜΕΝΝΟ ΦΩΤΟΗΛΕΚΤΡΙΚΟ ΣΥΣΤΗΜΑ ΠΡΟΣΤΑΣΙΑΣ ΚΑΤΑ ΤΟ ΑΝΟΙΓΜΑ ΤΗΣ ΠΟΡΤΑΣ:

Εάν κατά το άνοιγμα της πόρτας υπάρχουν ακόμη υλικά σε έναν από τους δύο θάλαμους τεμαχισμού, απενεργοποιείται ο κινητήρας και ακινητοποιείται ο κοτπικός μηχανισμός. Ανάβει η ένδειξη ελέγχου φθ.

Κλείστε την πόρτα και επίβεβαιώστε την υφιστάμενη κατάσταση με σύντομη πίεση του διακόπτη κίνησης προς τα εμπρός (3). Τα υπάρχοντα υλικά προσάγονται στον κοπτικό μηχανισμό και τεμαχίζονται.

ΦΩΤΟΗΛΕΚΤΡΙΚΟ ΣΥΣΤΗΜΑ ΠΡΟΣΤΑΣΙΑΣ ΚΑΤΑ ΕΝΕΡΓΟΠΟΙΗΣΗ

Εάν κατά την ενεργοποίηση της μηχανής βρίοκονται ακόμη υλικά σε έναν από τους δύο περιέκτες, ανάβει η ένδειξη ελέγχου (φ).

Αφαιρέστε τα υλικά και επιβεβαιώστε την κατάσταση με σύντομη πίεση του διακόπτη κίνησης προς τα εμπρός (3).

ΠΡΟΣΤΑΣΙΑ ΚΙΝΗΤΗΡΑ:

Εάν υπερφορτωθεί ο κινητήρας, απενεργοποιείται. Ανάβει η ένδειξη ελέγχου (9).

Αφήστε τη συσκευή να κρυώσει περ. 25 – 40 λεπτά (ανάλογα με το μοντέλο και τη θερμοκρασία του χώρου) και επεναεκκινήστε την.

НАЕКТРИКН ВЛАВН:

Εάν αναβοσβήνει η ένδείξη ελέγχου 5(9) σε συνδυασμό με την ένδείξη LED Ω του λειτουργικού διακόπτη (2) ή μόνο η ένδείξη ελέγχου 1(8) υφίσταται ηλκεκτρική βλάβη. Δεν είναι δυνατή η ενεργοποίηση της μηχανής.

Στην περίπτωση αυτή ενημερώστε το εμπορικό οας κατάστημα.

ΛΙΣΤΑ ΕΛΕΓΧΟΥ ΣΕ ΠΕΡΙΠΤΩΣΗ ΒΛΑΒΗΣ:

Εάν δεν λειτουργεί η συσκευή, ελέγξτε τα εξής:

• Έχει συνδεθεί το βύσμα με πρίζα δικτύου;
• Είναι κλειστή η πόρτα;
• Είναι γεμάτη η σακούλα συλλογής χαρτιών; Ακολουθήστε τις οδηγίες στο κεφάλαιο “ΕΚΚΕΝΩΣΗ ΤΗΣ ΣΑΚΟΥΛΑΣ ΣΥΛΛΟΓΗΣ“

• Είναι γεμάτο το δοχείο συλλογής CD/DVD; Ακολουθήστε τις οδηγίες στο κεφάλαιο "ΕΚΚΕΝΩΣΗ ΗΝ ΤΟΥ ΠΕΡΙΕΚΤΗ ΣΥΛΛΟΓΗΣ ΓΙΑ CD/DVD".

• Υπάρχει μπλοκάρισμα υλικών στη συσκευή; Ακολουθήστε τις οδηγίες στο κεφάλαιο "ΜΠΛΟΚΑΡΙΣΜΑ ΥΛΙΚΟΥ ΣΤΗ ΣΥΣΚΕΥΗ".

• Έχει υπερφορτωθεί ο κινητήρας;
  Βλέπε "ΠΡΟΣΤΑΣΙΑ ΚΙΝΗΤΗΡΑ".

Εάν δεν συμβάινει τίποτα από όλα αυτά, επικοινωνήστε με το ειδικό κατάστημα.

ΣΥΝΤΗΡΗΣΗ / ΔΙΑΘΕΣΗ

ΚΑΘΑΡΙΣΜΟΣ ΤΩΝ ΦΩΤΟΚΥΤΤΑΡΩΝ (εικ. 5):

Εάν μείνουν κομμάτια χαρτιού στη σχισμή εισαγωγής και δεν φεύγουν (π. χ. Μετά από πιλοκάρισμα του χαρτιού) δεν αποκλείεται να μην απενεργοποιείται πλέον η συσκευή λόγω της κατειλημμένης διάταξης ανίχνευσης με δέσμη φωτός.

Μπορείτε να φαφιρέσετε τα κομματάκια χαρτιού ή ή να καθαρίσετε τα φωτοκύτταρα, εισάγοντας άλλο ένα φύλλο χαρτιού ή λειτουργώντας τη μηχανή με την όπισθεν ταχύτητα και σκουπίζοντας λίγο τα μάτια του φωτοκύτταρου με ένα πινέλο.

Eik. 5

Eik. 6

ΣΥΝΤΗΡΗΣΗ ΚΟΠΤΙΚΟΥ ΜΗΧΑΝΙΣΜΟΥ (CROS-CUT):

Οι κοπτικοί μηχανισμοί Cross-Cut πρέπει να λαδωθούν μετά από ορισμένο χρονικόδιάστημα λειτουργίας. Εάν ανάβει η ένδειξη ελέγχου 27), ακολουθήστε τα εξής βήματα:

Ανοίξτε την πόρτα. Ανάβει η ένδειξη ελέγχου (8) και αναβοσβήνουν η ένδειξη LED 🔒 του διακόπτη κίνησης προς ταπίσω (4) και η ένδειξη ελέγχου (7). Αφαιρέστε το δοχείο λαδιού (16) (εικ. 6) από το στήριγμα στην πόρτα και ξανακλείστε την πόρτα.

Βάλτε λίγο λάδι πάνω σε ένα χαρτί και εισάγετέ το μέσα από το θόλαμο εισαγωγής χαρτιών (12) στον κοπτικό μηχανισμό.

Το χαρτί τραβιέται μέσα και έτσι το λάδι λαδώνει τον μηχανισμός κοπής.

Συμβουλή: Για να σβήσετε την ένδειξη πρέπει μετά την διαδικασία λαδώματος του κοπτικού μηχανισμού ακολουθήσει επιβεβαίωση ως εξής;

- Ανοίξτε την πόρτα τόσο, ώστε νασανάωει η ένδείξη ελέγχου (8). Αναβοσβήνουν οι ενδείξεις ελέγχου (7) και (4).

• Πιέστε τον διακόπτη κίνησης προς τα πίω (4) και κρατήστε τον πιεσμένο μέχρι να αβήσει η ένδειξη ελέγχου ^2 (7).
• Ξανακλείστε την πόρτα.

Ο κοπτικός μηχανισμός αρχίζει τώρα ένα κύκλωμα καθαρισμού (κίνηση προς τα εμπρός και προς τα πίσω) και κοτόπη απενεργοποιείται. Η μηχανή είναι τώρα έτοιψη γιαλειτουργία. Σε περίπτωση παραγγελάις του ειδικού λαδιού, βλέπε στο κεφόλαιο "ΕΠΔΙΚΑ ΑΞΕΣΟΥΑΡ".

ΑΥΤΟΜΑΤΟ ΣΥΣΤΗΜΑ ΕΞΟΙΚΟΝΟΜΗΣΗΣ ΕΝΕΡΓΕΙΑΣ:

Εάν η μηχανή δεν χροιμοποιθεί για ορισμένο χρονικό διάστημα, απενεργοποιείται αυτόματα μετά από περ. 5 λεπτά. Σβήνει η ένδειξη LED Γου λειτουργικού διακόπτη (2) "Ετοιμότητα για λειτουργία". Γιαεπανεργοποίηση πίεστε σύντομα τον λειτουργικό διακόπτη.

ΨΩΑΘΕΣΗ ΤΗΣ ΜΗΧΑΝΗΣ ΣΤΑ ΑΠΟΡΡΙΜΜΑΤΑ:

Στο τέλος της διάρκειας χρήσης της μηχανής να την απορρίπτετε κατά τρόπο φιλικό στο περιβάλλον. Ποτέ μην πετάτε τμήματα της μηχανής ή της συσκευασίας στα οικιακά απορρίμματα.

TEXNIKA ΣΤΟΙΧΕΙΑ

Μοντέλο	Τύπος	Πλάτος κοπής χαρτιού / CD,DVD	Κοπτική απόδοση χαρτιού / CD,DVD	Πλάτος εργασίας	Στάθμη ήχου	Διαστάσεις Π×Μ×Υ	Βάρος
intimus 120SC2	227-6S	5,8 χιλ. / 8 χιλ.	35-38 Φύλλα* / 1 τεμάχιο	310 χιλ.	περ. 57 dB(A)	535 × 395 × 980 χιλ.	46 χγρ.
intimus 120SC2	227-4S	3,8 χιλ. / 8 χιλ.	31-33 Φύλλα* / 1 τεμάχιο	310 χιλ.	περ. 57 dB(A)	535 × 395 × 980 χιλ.	46 χγρ.
intimus 120CC3	227-4C	3,8×36 χιλ. / 8 χιλ.	23-25 Φύλλα* / 1 τεμάχιο	310 χιλ.	περ. 57 dB(A)	535 × 395 × 980 χιλ.	47 χγρ.
intimus 120CC4	227-2C	1,9×15 χιλ. / 8 χιλ.	15-17 Φύλλα* / 1 τεμάχιο	310 χιλ.	περ. 57 dB(A)	535 × 395 × 980 χιλ.	47 χγρ.
intimus 120CC5	227-1C	0,8×12 χιλ. / 8 χιλ.	10-12 Φύλλα* / 1 τεμάχιο	310 χιλ.	περ. 57 dB(A)	535 × 395 × 980 χιλ.	47 χγρ.
intimus 120CC6	227-1CF	0,8×4,5 χιλ. / 8 χιλ.	7-8 Φύλλα* / 1 τεμάχιο	310 χιλ.	περ. 57 dB(A)	535 × 395 × 980 χιλ.	47 χγρ.

Προασφάλεια (αδρανή): 220-230V = 10 A / 115-125V = 15 A / 100V = 18 A

Μοντέλο	Στοιχεία σύνδεσης με το δίκτυο
	Τάση δικτύου/συχνότητα · απορρόφηση ισχύος · ισχύς
intimus 120SC2	220-230V/50Hz · 7,8 A · 1,8 kW	115-125V/60Hz · 12,0 A · 1,4 kW	100V/50/60Hz · 18,0 A · 1,8 kW
intimus 120SC2	220-230V/50Hz · 7,8 A · 1,8 kW	115-125V/60Hz · 12,0 A · 1,4 kW	100V/50/60Hz · 18,0 A · 1,8 kW
intimus 120CC3	220-230V/50Hz · 7,8 A · 1,8 kW	115-125V/60Hz · 12,0 A · 1,4 kW	100V/50/60Hz · 18,0 A · 1,8 kW
intimus 120CC4	220-230V/50Hz · 7,8 A · 1,8 kW	115-125V/60Hz · 12,0 A · 1,4 kW	100V/50/60Hz · 18,0 A · 1,8 kW
intimus 120CC5	220-230V/50Hz · 7,8 A · 1,8 kW	115-125V/60Hz · 12,0 A · 1,4 kW	100V/50/60Hz · 18,0 A · 1,8 kW
intimus 120CC6	220-230V/50Hz · 7,8 A · 1,8 kW	115-125V/60Hz · 12,0 A · 1,4 kW	100V/50/60Hz · 18,0 A · 1,8 kW

* Αναφερ. Σε χαρτί μεγέθους A4 70g/m² σε 230V/50Hz

ΕΙΔΙΚΑ ΑΞΕΣΟΥΑΡ

Ονομασία

Αριθμ. παραγγ.

Πλαστικός σάκκος, 440x330x950x0,05 χιλ. 99977

Δοχείο λαδιού, 110 ml 88035

Σημείωση: Για την παραγγελία ειδικών αξεσουάρ και ανταλλακτικών να αποτανθείτε προς το ειδικό σας κατάστημα.
