NÁVOD K OBSLUZE 120 CC4 Intimus

Před uvedením do provozu si přečtěte návod k obsluze!

<< Stroj nesmi být současně obsluhovárníve osobami! Rozmístění bezpečnostních prvků je dimenzováno pro bezpečnou obsluhu „jedním člověkem“.

<< Nebezpeči poraněni! Vo části oděvu, kravaty, šperky, dlouhé vlasy nebo jiné v předměty musejí být udržovány v bezpečné vzdálenosti přívodního otvoru!

InéROZSAH POUŽITÍ: Skartovač dat intimus 120SC2/CC3/CC4/CC5/volr@C6 je stroj pro skartování jak běžných tiskovin, tak i nosičů dat, jako jsou: CD, DVD, kreditní karty oda diskety 3,5".

<< V průběhu řezacího procesu se nesmí na stroji provádět žádné jiné práce (např. čistění apod.)!

<< Nebezpeči poranění! Nestrkejte prsty do přívodního otvoru!

Stroj smí být použít jen pro skartování (rozšrotování) papíru, kreditních karet a následujících nosičů dat: CD, DVD a disket 3,5"! Skartování datových nosičů jiných druhů může mit za následek poškození přístroje (např.zničení řezacího zařízení atd.).

<< Stroj není žádná hračka a není vhodný k tomu, aby ho používaly děti! Celková bezpečnostně technická koncepce (rozměry, přívodní otvory, bezpečnostní vypínání atd.) tohoto stroje nezaručuje bezpečnou manipulaci od děti.

<< V případě nebezpečí vypněte stroj hlavním vypínačem, nouzovým vypínačem nebo vytáhněte sit’ovou zástrčku!

<< Před otevřením stroje vytáhněte síťovou zástrčku! Opravy směji být prováděny pouze odborníkem!

INSTALACE:

- Přístroj vybalit a postavit. - Do rámu zavěsit igelitový pytel. - Přístroj připojit k elektrické síti síťovým napáječem (1) (obr. 2) (údaje o potřebném jištění síťové zásuvky viz „TECHNICKÁ DATA“).

Sít'ový připoj musí být volně přístupný a měl by se nacházet v blízkosti stroje! Stroj by měl být používán pouze v uzavřených a temperovaných prostorách (10-25°C)!

OBSLUHA

OVLÁDACÍ PRVKY:

1 = sit'ová zástrčka (obr. 2)

Po připojení stroje k elektrické síti pomocí sítové zástrčky je stroj nejprve ve vypnutém stavu.

„připraven k provozu“ / „vyp.“ / „stop“

Toto tlačítko obsahuje tři funkce:

a) „Připraven k provozu“

Po krátkém stlačení tohoto tlačítka se stroj přepne do režimu „připraven k provozu“. Současně se rozsvítí integrovaný LED ukazatel.

b) „Vyp.“

Pokud je toto tlačitko v režimu „připraven k provozu“ stlačeno asi 3 sekundy, stroj se vypne.

Poznámka: Pokud se stroj nepoužívá dobu asi 5 minut, vypne se stroj tomaticky.

c) „Stop“

Po krátkém stlačení tohoto tlačítka za provozu řezacího zařízení se toto vypne a zůstane stát.

3 = tlačitko posuvu vpřed (obr. 1)

Toto tlačítko obsahuje dvě funkce:

a) Po krátkém stlačení tohoto tlačítka běží řezací zařízení pár sekund vpřed, např. pro vysunutí materiálu, který zůstal v řezacím zařízení. Současně se rozsvítí integrovaný LED 🚠ukazatel.

b) Přidrží-li se toto tlačitko asi 2 sekundy, rozběhne se řezací zařízení trvale a do stroje může být vkládán skartovávaný materiál. Současně se rozsvítí integrovaný LED ukazatel.

4 = tlačitko posuvu zpět (obr. 1)

Při stlačení tohoto tlačitka se řezací zařízení rozběhne na chvíli zpět. Současně se rozsvítí integrovaný LED 🚪 ukazatel.

5 = světelná závora (běh vpřed) (obr. 3) Spustí skartování, jakmile je do jedné ze dvou přívodních šachet vložen skartovávaný materiál. Současně se rozsvítí LED ↑ ukazatel tlačitka chodu vpřed.

6 = Kontrolní ukazatel (obr. 1)

„Nahromadění materiálu v přístroji“ / „Paralelní přívod materiálu“ /

„Světelná závora hlási přítomnost materiálu při otevření dveří nebo př zapnutí“

Postupy viz příslušný popis v rubrice „PORUCHA“.

a) „Nahromadění materiálu v přístroji“ Rozsvití se, pokud bylo do řezacího zařízení přivedeno přiliš mnoho materiálu. Řezací zařízení se zablokuje, pak běží kousek zpět a zůstane stát. Motor se vypne.

b) „Paralelní přívod materiálu“

Rozsvítí se, pokud byl materiál přiveden oběma přivodním šachtami současně. Řezací zařízení se zablokuje, pak běží kousek zpět a zůstane stát. Motor se vypne.

c) „Světelná závora hlásí přítomnost materiálu při otevření dveří“

Rozsvítí se, pokud se při otevření dveří nachází ještě v jedné z obou přívodních šachet materiál. Řezací zařízení se zastaví. Motor se vypne.

d) „Světelná závora hlásí přítomnost materiálu při zapnutí“

Rozsvítí se, pokud se při zapnutí stroje nachází v jedné ze dvou vstupních šachet materiál.

⑥ ⑦ ⑧ ② ③ ⑨ ⑩ ⑪ ④

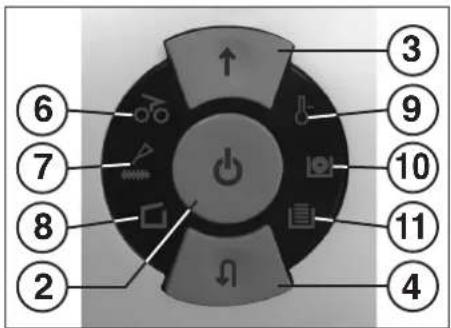

obr. 1

7 = kontrolní ukazatel (obr. 1) „Rezací zařizení namazat“

Rozsvití se, pokud musi být řezací zařízení verze Cross-Cut namazáno. Namazání musí být potvrzeno na tlačitku chodu zpět (4) (viz popis u „ÚDRŽBA ŘEZACÍHO ZAŘÍZENÍ “).

8 = kontrolni ukazatel (obr. 1)

„dveře otevřeny“ / „porucha dveří“ a) „Dveře otevřeny“

Svítí, pokud jsou otevřeny dveře podstavce. Stroj se automaticky vypne a dokud jsou dveře otevřeny, nejde spustit.

b) „Elektrická porucha“

Bliká, pokud se v senzorech hlídajících dveře vyskytla porucha. Stroj je vypnut. Informujte prosím Vašeho odborného prodejce.

9 = kontrolni ukazatel (obr. 1)

„přetižení motoru“ / „elektrická porucha“

Postupy viz příslušný popis v rubrice „PORUCHA“.

a) „Ochrana motoru“

Rozsvití se, pokud byl motor přetížen a vypnut. Během ochlazování motoru nelze stroj spustit.

b) „Elektrická porucha“

Bliká, pokud dojde v řídící elektrické desce k poruše. Současně začne blikat LED ♦kazatel funkčního tlačitka (2). Stroj se vypne. Informujte prosím Vašeho odborného prodejce.

10 = kontrolní ukazatel

„nádoba na CD/DVD plná“ (obr. 1)

Rozsvití se, pokud je nádoba na rozdrcené CD/DVD plná a musí být vyprázdněna. Řezací zařízení na skartaci CD/DVD se vypne. Vyprázdnění nádoby na rozdrcené CD/DVD musí být potvrzeno tlačítkem chodu vpřed (3).

Poznámka: Řezací zařízení pro skartaci papíru může být i nadále provozováno.

11 = kontrolni ukazatel

„pytel na papír plný“ (obr. 1)

Rozsvití se, pokud je pytel na papír plný a musí být vyprázdněn. Řezací zařízení na papír se vypne.

Poznámka: Řezací zařízení na CD/DVD může být i nadále provozováno.

14 = sběrný pytel na papír (obr. 4)

15 = nádoba na rozdrcené CD/DVD (obr. 4)

16 = nádoba na olej (obr. 6)

Na skartovač se nesmí v žádném případě sedat nebo stoupat. Nebezpečí prasknutí materiálu skartovače!

ZAPNUTÍ STROJE:

Pro zapnuti stroje do režimu „připraven k provozu“ postupujte následovně:

• Krátce stlačte funkční tlačitko (2).
• LED ukazatel ⏻ funkčního tlačitka (2) se rozsvití na „připraven k provozu“.
• Do stroje můžete vkládat skartovávaný materiál.

PŘÍVOD MATERIÁLU:

Papír přivádějte do řezaciho zařízení přivodní šachtou na papír (12) (obr. 3).

Datové nosiče (CD, DVD nebo kreditní karty) přivádějte do řezacího zařizení jednotlivě zvláštní přívodní šachtou na CD/DVD (13) (obr. 3). Stroj se automaticky zapne na chod vpřed, vtáhne si materiál a po dokončení skartování se automaticky vypne.

Během zavádění papíru nikdy současně nezavádějte CD/DVD a naopak!

Poznámky: Při skartování průhledných fólií musí být ručně zapnut chod stroje vpřed (tlačitko chodu vpřed (3) přidržet asi 2 sekundy). Krátkým stlačením funkčního tlačitka (2) (funkce „stop“) lze skartování kdykoliv zastavit. Pro pokračování stlačit na asi 2 sekundy tlačitko chodu vpřed (3).

Pokud není stroj po dobu asi 5 minut použiván, automaticky se vypne.

Nikdy do stroje nezavádějte více než udané maximální množství materiálu (viz „TECHNICKÁ DATA“)!

Pokud by se přesto do stroje dostalo více materiálu, viz „PORUCHA“ pod „NAHROMADĚNÍ MATERIÁLU V PŘÍSTROJI“.

O správné rozdělení odpadu se starají dvě oddělené sběrné nádoby.

VYPRÁZDNĚNÍ SBĚRNÉHO PYTLE

NA PAPÍR (obr. 4):

Je-li sběrný pytel na papír plný, stroj se vypne. Rozsvítí se kontrolní ukazatel 📁(11). Postupujte následovně:

- Otevřete dveře. Rozsvítí se kontrolní ukazatel (8). Pokud je v jedné z přívodních šachet ještě materiál, rozsvítí se i kontrolní ukazatel (6).

• Sběrný pytel (14) s rámem vytáhnout z podstavce, Pytel vyndat a jeho obsah zlikvidovat. Kontrolní ukazatel 📁(11) zhasne.
• Vyprázdněný pytel zavěsit na rám a pytel s rámem opět zasunout do podstavce. Zavřit dveře. Kontrolní ukazatel (8) zhasne.
• Pokud kontrolní ukazatel 66 (6) svítí, stlačte krátce tlačitko chodu vpřed (3). Materiál, který zůstal v přívodní šachtě, se skartuje a ukazatel zhasne.

Poznámka: Stroj běží jen při uzavřených dveřich!

VYPRÁZDNĚNÍ SBĚRNÉ NÁDOBY

NA CD/DVD (obr. 4):

Poznámka: Hlášení „Nádoba na CD plná“ je vydáváno na základě počtu provedených skartovacích procesů.

Jakmile je dosaženo naprogramovaného počtu (asi 20 kusů) skartovaných CD/DVD, stroj se vypne. Rozsvití se kontrolní ukazatel 📄(10). Postupujte následovně:

• Otevřete dveře. Rozsvítí se kontrolní ukazatel (8) a blikají LED ukazaten tlačitka chodu vpřed (3) a kontrolní ukazatel (10).
• Vyjmout sběrnou nádobu (14) na vnitřní straně dveří a obsah vyprázdnit.
• Krátkým stlačením tlačítka chodu vpřed (3) potvrdít vyprázdnení sběrné nádoby na CD/DVD. Počitání začne opět od nuly. Kontrolní ukazatel 📄 (10) a LED ukazatel ↑ tlačítka chodu vpřed (3) zhasnou.
• Vyprázdněnou nádobu opět zavěste na vnitřní stranu dveří a dveře zavřete.

Poznámka: Stroj běží jen se zavřenými dveřmi!

UKAZATEL DYNAMICKÉHO ZATÍŽENÍ:

Aby se vyloučilo hromadění materiálu a dosáhlo plynulého a efektivního ničení datových nosičů, je během skartovávání zobrazen stupeň momentálního zatižení motoru rozptýleným světlem v přívodní šachtě podle následujícího:

Zelené světlo: zatížení < 50%

Žluté světlo: zatížení 50 - 75%

Červené světlo: zatižení 75 - 100%

③ ⑨ ⑩ ⑪ ⑪ ④ ⑥ ⑦ ⑧ ②

obr. 1

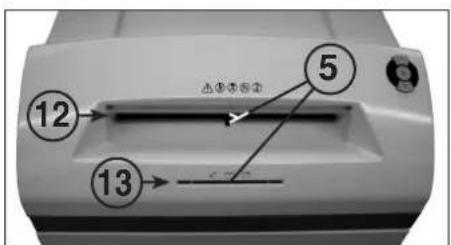

12 13 5

obr. 3

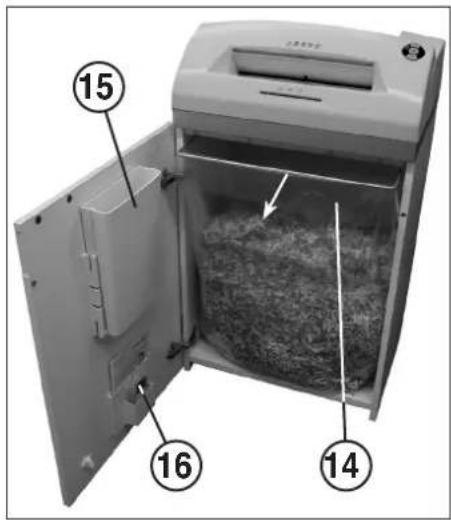

15 16 14

obr. 4

PORUCHA

NAHROMADĚNÍ MATERIÁLU V PŘÍSTROJI:

(automatická reverzní funkce)

Dojde-li k nahromadění materiálu ve stroji, reaguje stroj následovně:

• Řezací zařízení se zablokuje, potom se vrátí kousek nazpět (materiál se uvolní) a zastaví se. Motor se vypne. Rozsviti se kontrolní ukazatel (16).
  Postupujte následovně:

Nahromadění papíru v přívodní šachtě na papír (12)

- Vyjmout zpět vysunutý papír.

- Rezací zařízení se automaticky rozběhne a skartuje zbytek papíru, který zůstal ve skartovacím zařízení. Během chodu vpřed svití LED ukazatel načitka chodu vpřed (3). Kontrolní ukazatel (2) zhasne.

- Pokračovat ve skartování s menším množstvím papíru.

Nahromadění materiálu v přívodní šachtě na CD/DVD (13)

- Vyjmout nazpět vysunutý materiál.

Materiál vyjimat opatrně, protože obsahuje ostré hrany vzniklé nařiznutím, které by mohly způsobit poranění!

- Zbylý skartovávaný materiál se nyní automaticky znovu zavede do řezacího zařízení a skartuje se. Během chodu vpřed svití LED ukazatel chodu vpřed (3). Kontrolní ukazatel zhasne.

- Jakmile skartovávaný materiál proběhne řezacím zařízením, lze pokračovat ve skartování se správným dávkováním.

- V případě potřeby přepinat řezací zařizení manuálně vpřed a zpět tak dlouho, dokud skartovávaný materiál neprojde řezacím zařizením a neskartuje se.

PARALELNÍ PŘÍVOD MATERIÁLU:

Pokud se materiál přivádí oběma přívodními šachtami současně, reaguje stroj následovně:

- Rezací zařízení se zablokuje, pak běží kousek zpět (materiál se uvolní) a zůstane stát. Motor se vypne. Rozsvití se kontrolní ukazatel (26).

- Vyndejte materiál z jedné ze šachet.

- Krátce stlačte tlačitko chodu vpřed (3). Skartovávaný materiál druhé šachty bude vtažen a skartován. Kontrolní ukazatel (6) zhasne.

SVĚTELNÁ ZÁVORA HLÁSÍ PŘÍTOMNOST MATERIÁLU PŘI OTEVŘENÝCH DVEŘÍCH:

Pokud by se při otevření dveří nacházel ještě v jedné z přívodních šachet materiál, motor se vypne a řezací zařízení se zastaví. Rozsvití se kontrolní ukazatel (3). Zavřete dveře a krátkým stlačením tlačitka chodu vpřed (3) potvrďte stav. Skartovávaný materiál se vtáhne do řezaciho zařízení a skartuje se.

SVĚTELNÁ ZÁVORA HLÁSÍ PŘÍTOMNOST MATERIÁLU PŘI ZAPNUTÍ:

Pokud by se při zapnutí stroje nacházel v jedné z přívodních šachet materiál, rozsvití se kontrolní ukazatel 65 (6). Vyndejte materiál a potvrděte stav krátkým stlačením tlačítka chodu vpřed (3).

OCHRANA MOTORU:

Pokud je motor přetižen, vypne se. Rozsvítí se kontrolní ukazatel (9).

Po ochlazení trvajícím asi 25-40 minut (podle modelu a teploty okolního prostoru) můžete přístroj znovu spustit.

ELEKTRICKÁ PORUCHA:

Bliká-li kontrolníukazatel (9) ve spojení s LED ukazatelem funkčního tlačítka (2) nebo jen kontrolní ukazatel (18), vyskytla se elektrická porucha. Stroj nelze spustit. V takovém případě informujte svého odborného prodejce.

KONTROLNÍ SEZNAM PŘI PORUCHÁCH:

Pokud přístroj nefunguje, zkontrolujte následující body:

• Je sit'ový napáječ připojen k sítí?
• Jsou zavřeny dveře?
• Není plný sběrný pytel na papír? Postupujte podle instrukcí u „VYPRÁZDNĚNÍ SBĚRNÉHO PYTLE NA PAPÍR“.
• Není plná sběrná nádoba na CD/DVD? Postupujte podle instrukcí u „VYPRÁZDNĚNÍ SBĚRNÉ NÁDOBY NA CD/DVD“.
• Nenahromadil se v přístroji materiál? Postupujte podle instrukcí u „NAHROMADĚNÍ MATERIÁLU V PŘÍSTROJI“.
• Nepřetížil se motor? Viz pod „OCHRANA MOTORU“.

Pokud nešlo o žádný z uvedených bodů, informujte prosim Vašeho odborného prodejce.

ÚDRŽBA / LIKVIDACE

Pokud se do vstupní štěrbiny dostanou kousky papíru (např. po nahromadění papíru) je možné, že se přístroj kvůli hlášení přitomnosti materiálu světelnou závorou nevypne. Můžete kousky papíru odstranit, resp. fotobuňku vyčistit tak, že do řezaciho zařízení zavedete další list papíru nebo stroj přepnete na zpětný chod a štětcem krátce očistite obě „oči“ fotobuňky.

obr. 5

obr. 6

ÚDRŽBA ŘEZACÍHO ZAŘÍZENÍ (CROSS-CUT):

Řezací zařizení Cross-Cut musi být po určité době provozu namazáno olejem. Pokud se rozsvití kontrolní ukazatel 📄 (7), postupujte následovně:

Otevřit dveře. Rozsvití se kontrolní ukazatel (8) a blikají LED ukazatel tlacitka chodu zpět (4) a kontrolní ukazatel (7). Olejovou nádobku (16) (obr. 6) vyjmout z držáku ve dveřich a dveře opět zavřit.

Na list papíru rozlít a rozprostřít trochu oleje a papír zavést do přívodní šachty na papír (12) řezacího zařizení.

Papir je zatažen dovnitř a olej se tak dostane do řezacího zařízení.

Poznámka: Aby zhasl příslušný ukazatel, musí být po provedeném mazání řezacího zařízení následujícím LIKVIDAČE STROJE:

postupem promazání potvrzeno:

- Dveře otevřit tak, až se rozsvítí kontrolní ukazatel (8). Kontrolní ukazatele Ⓧ (7) a ⚡ (4) blikaji.

- Stlačit tlačitko chodu zpět (4) a přidržet ho, dokud nezhasne kontrolní ukazatel 📁(7).

- Dveře opět zavřít.

Řezací zařízení začne nyní automaticky s čistícím cyklem (běh vpřed/zpět) a pak se vypne. Stroj je opět připraven k provozu. V případě, že budete chtít doobjednat speciální olej podívejte se do odstavce „ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ“.

AUTOMATICKÁ ÚSPORA ENERGIE:

Pokud není stroj nějakou dobu použiván, automaticky se po asi 5 minutách vypne. LED ukazatel linkčního tlačitka (2) pro „připraven k provozu“ zhasne. Pro opětovné zapnutí je třeba funkční tlačitko krátce stlačit.

Stroj na konci životnosti likvidujte s ohledem na životní prostředí. Žádné dily stroje nebo balení nedávejte do domovního odpadu.

TECHNICKÉ ÚDAJE

Model	Típus	Šiřka nařezaných proužků papíru / CD,DVD	Řezací výkon pro papíru / CD,DVD	Pracovní šiřka	Hlučnost	Rozměry Š x H x V	Váha
intimus 120SC2	227-6S	5,8 mm / 8 mm	35-38 listů* / 1 kus	310 mm	asi 57 dB(A)	535 x 395 x 980 mm	46 kg
intimus 120SC2	227-4S	3,8 mm / 8 mm	31-33 listů* / 1 kus	310 mm	asi 57 dB(A)	535 x 395 x 980 mm	46 kg
intimus 120CC3	227-4C	3,8x36 mm / 8 mm	23-25 listů* / 1 kus	310 mm	asi 57 dB(A)	535 x 395 x 980 mm	47 kg
intimus 120CC4	227-2C	1,9x15 mm / 8 mm	15-17 listů* / 1 kus	310 mm	asi 57 dB(A)	535 x 395 x 980 mm	47 kg
intimus 120CC5	227-1C	0,8x12 mm / 8 mm	10-12 listů* / 1 kus	310 mm	asi 57 dB(A)	535 x 395 x 980 mm	47 kg
intimus 120CC6	227-1CF	0,8x4,5 mm / 8 mm	7-8 listů* / 1 kus	310 mm	asi 57 dB(A)	535 x 395 x 980 mm	47 kg

Pojistka (zpožděná):
220-230V = 10 A / 115-125V = 15 A / 100V = 18 A

Model	Data sit'ového připojeníNapájecí napětí/frekvence • odběr proudu • výkon
intimus 120SC2	220-230V/50Hz • 7,8 A • 1,8 kW	115-125V/60Hz • 12,0 A • 1,4 kW	100V/50/60Hz • 18,0 A • 1,8 kW
intimus 120SC2	220-230V/50Hz • 7,8 A • 1,8 kW	115-125V/60Hz • 12,0 A • 1,4 kW	100V/50/60Hz • 18,0 A • 1,8 kW
intimus 120CC3	220-230V/50Hz • 7,8 A • 1,8 kW	115-125V/60Hz • 12,0 A • 1,4 kW	100V/50/60Hz • 18,0 A • 1,8 kW
intimus 120CC4	220-230V/50Hz • 7,8 A • 1,8 kW	115-125V/60Hz • 12,0 A • 1,4 kW	100V/50/60Hz • 18,0 A • 1,8 kW
intimus 120CC5	220-230V/50Hz • 7,8 A • 1,8 kW	115-125V/60Hz • 12,0 A • 1,4 kW	100V/50/60Hz • 18,0 A • 1,8 kW
intimus 120CC6	220-230V/50Hz • 7,8 A • 1,8 kW	115-125V/60Hz • 12,0 A • 1,4 kW	100V/50/60Hz • 18,0 A • 1,8 kW

* vztaženo na papír A4 70g/m²při 230V/50Hz

ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ

Název

Obj. čís.

Plastový sáček, 440x330x950x0,05 mm Olejová nádoba, 110 ml

99977

88035

Poznámka: Při doobjednávání dílů ze zvláštního příslušenství se obratte na Vašeho odborného prodejce.
