HASZNÁLATI ÚTMUTATÓ 120 CC4 Intimus
Üzembe helyezés előtt olvassuk el a kezelési utasítást!
<< A készüléket nem szabad több személynek egyidejűleg üzemeltetnie! A biztonsági elemek úgy vannak méretezve, hogy „egyszemélyes üzemeltetésnél“ biztosítsák a veszélytelen használatot.
<< A feldarabolási müvelet közben semmilyen más munkát (pl. tisztítást) nem szabad a gépen végezni!
<< A gép nem játékszer, nem alkalmas arra, hogy gyerekek működtessék és használják!
A gép általános biztonságtechnikai koncepciója (méretek, hozzávezető nyílások, biztonsági lekapcsolások, stb.) egyáltalán nem garantálja azt, hogy a gyerekek veszélytelenül kezelhetik.
<< Sérülésveszély! A laza ruhadarabokat, nyakkendőt, ékszert, hosszú hajat és egyéb laza tárgyakat tartsuk távol a bevezető nyilástól!
<< Sérülésveszély! Nenyúljunk be az ujjainkkal a bevezető nyilásba!
<< Veszély esetén azonnal kapcsoljuk ki a gépet a főkapcsolóval vagy a vész-kapcsolóval, vagy húzzuk ki a hálóz dugót!
<< Mielött felnyitnánk a gépet, ki kell húzni a hálózati dugót! A készüléken javításokat csak szakember végezhet!
ÜZEMBE HELYEZÉS
ALKALMAZÁSI TERÜLET
Az intimus 120SC2/CC3/CC4/CC5/CC6
adatmegsemmisítő gép az általános iratok valamint olyan adathordozók felaprítására szolgál, mint a CD, DVD, hitelkártya és 3,5"-os floppylemez.
A gépet csak papír és hitelkártyák aprítására valamint CD, DVD és 3,5" floppylemez aprítására szabad használni.
Másféle adathordozók felaprítása károsíthatja a gépet (pl. tönkremegy a vágószerkezet, stb.).
A GÉP FELÁLLÍTÁSA:
- A gépet csomagolja ki és állítsa fel.
- A műanyagzsákot akassza be a zsák keretébe.
- A gépet (1) (2. kép) a hálózati csatlakozódugóval csatlakoztassa a hálózatra (a hálózati csatlakozóaljzat elé beépített biztosíték szükséges adatait lásd a „MŰSZAKI ADATOK“ c. részben).
A gép hálózati csatlakozójához szabadon lehessen hozzáférni és a csatlakozó a gép közelében legyen.
A gépet csak zárt és állandó hőmérsékletű (10-25°C) helyiségekben használja.
KEZELÉS

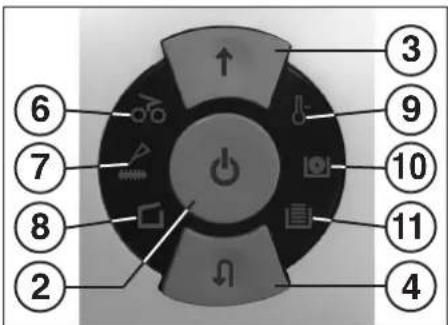

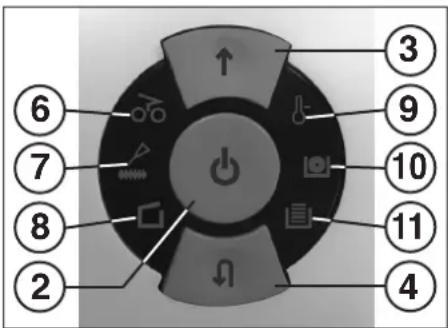

KEZELÖELEMEK:
1 = Hálózati csatlakozódugó (2. kép) Amikor a gépet a hálózati csatlakozódugóval a hálózathoz csatlakoztatja, a gép először a kikapcsolt állapotban van.
2 = Funkciógombok (1. kép)
Ennek a gombnak három funkciója van:
a) „Üzemkész”
Ezt a nyomógombot rövid ideig megérintve a gép az „Üzemkész” állapotra kapcsol.
Egyidejűleg kigyullad a beépített LED- kijelző ⏻.
b) „Ki”
Ha ezt a nyomógombot az „Üzemkész” állapotban kb. 3 másodpercig lenyomva tartja, a gép kikapcsol.
Útmutatás: Ha a gépet több mint kb. 5 percig nem használja, akkor a gép automatikusan kikapcsol.
c) „Stop“
Ha a működő vágószerkezetnél ezt a nyomógombot rövid ideig megérinti, akkor a vágószerkezet kikapcsol és leáll.
3 = Elöremenet gomb (1. kép)
Ennek a gombnak két funkciója van:
a) Ezt a gombot rövid ideig megérintve a vágószerkezet néhány másodpercig előrefelé megy, pl. a vágószerkezetben maradt aprítandó anyag kivezetése érdekében. Egyidejűleg kigyullad a beépített LED-kijelző ↑.
b) Ha ezt a gombot kb. 2 másodpercig lenyomva tartja, a vágószerkezet a folyamatos üzemben előrefelé megy és a gépbe lehet adagolni. Egyidejűleg kigyullad a beépített LED-kijelző ↑.
4 = Hátramenet gomb (1. kép)
Ezt a gombot megérintve a vágószerkezet rövid ideig hátrafelé megy, Egyidejűleg kigyullad a beépített LED-kijelző
5 = Fénysorompó (elöremenet) (3. kép)
Elindul az aprító folyamat, mihelyt anyagot vezet be a két adagolóakna egyikébe. Egyidejűleg kigyullad az előremenet gomb LED-kijelzője ↑.
6 = Ellenőrző kijelzés (1. kép)
„Anyagtorlódás a gépben” / „Anyag bevezetése párhuzamosan” /
„Fénysorompó foglalt az ajtó nyitásánál vagy a bekapcsolásnál”
Az eljárás menetét lásd a mindenkori leírásban az „ÜZEMZAVAR” cím alatt.
a) „Anyagtorlódás a gépben”
Kigyullad, ha a vágószerkezetbe túl sok anyagot adagoltak. A vágószerkezet megakad, majd utána egy darabig hátramegy és megáll. A motor kikapcsol.
b) „Anyag bevezetése párhuzamosan”
Kigyullad, ha a vágószerkezetbe túl sok anyagot adagoltak. A vágószerkezet megakad, majd utána egy darabig hátramegy és megáll. A motor kikapcsol.
c) „Fénysorompó foglalt az ajtó nyitásánál”
Kigyullad, ha az ajtó nyitásánál még van anyag a két adagolóakna egyikében. A vágószerkezet leáll. A motor kikapcsol.
d) „Fénysorompó foglalt a bekapcsolásnál”
Kigyullad, ha a gép bekapcsolásánál a két adagolóakna egyikében van anyag.
7 = Ellenőrző kijelzés (1. kép)
„Vágószerkezet olajozása”
Kigyullad, ha a Cross-Cut változat vágószerkezetét meg kell olajozni.
Az olajozás műveletét a hátramenet kapcsolón (4) nyugtázni kell (lásd a VÁGÓSZERKEZET KARBANTARTÁSA" c. leírást).
8 = Ellenörző kijelzés (1. kép)
„Ajtó nyitva" /"Ajtó üzemzavar"
a) „Ajtó nyitva”
Kigyullad, ha az alsószekrény ajtaja
nyitva van. A gép automatikusan kikapcsol és addig nem indítható el, ameddig az ajtó nyitva van.
b) „Elektromos üzemzavar”
Villog, ha az ajtó szenzorikában elektromos üzemzavar van. A gép kikapcsol. Kérem, értesítse a szakkereskedőjét.
9 = Ellenörző kijelzés (1. kép)
„Motor túlterhelés” /
„Elektromos üzemzavar”
Az eljárás menetét lásd a mindenkori leírásban az „ÜZEMZAVAR” cím alatt.
a) „Motorvédelem”
Kigyullad, ha a motort túl van terhelve és lekapcsolt. A motor lehülési szakaszában a gépet nem lehet beindítani.
b) „Elektromos üzemzavar”
Villog, ha a vezérlés nyomtatott áramkörén belül elektromos üzemzavar van. Egyidejűleg felvillan a funkciókapcsoló (2) LED-kijelzője A gép kikapcsol. Kérem, értesítse a szakkereskedőjét.
10= Ellenörző kijelzés
„CD/DVD-tartály tele“ (1. kép)
Kigyullad, ha a CD/DVD-tartály tele van és ki kell üríteni. A CD/DVD-aprítás vágószerkezete kikapcsol. A CD/DVD-tartály ürítési folyamatát az előremenet gombon (3) nyugtázni kell.
Útmutatás: A papír aprítás vágószerkezetét tovább lehet működtetni.
11 = Ellenörző kijelzés
„Papír felfogózsák tele“ (1. kép)
Kigyullad, ha a papír felfogózsák tele van és ki kell üríteni. A papír aprítás vágószerkezete kikapcsol.
Útmutatás: A CD/DVD-aprítás vágószerkezetét tovább lehet működtetni.
12= Papíradagoló akna (3. kép)
13=CD/DVD-adagolóakna (3. kép)
14=Papir felfogózsák (4. kép)
15=CD/DVD felfogó tartály (4. kép)
16= Olajtartály (6. kép)
Az aprítót semmi esetre sem szabad ülőhelynek vagy fellépő felületnek használni. Leesés anyagtörés miatt!
A GÉP BEKAPCSOLÁSA:
A gép „üzemkész” állapotra kapcsolását a következő módon végezze:
Rövid ideig működtesse a funkciógombot (2).
- A funkciógomb (2) LED-kijelzője ⏻ kigyullad az „üzemkész“ állapotra.
a A gépbe lehet adagolni.
ANYAG BEVEZETÉSE:

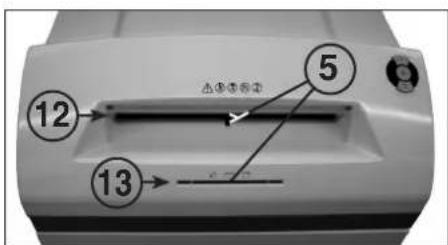

A papíradagoló aknán (12) keresztül (3. kép) adagoljon be papírt a vágószerkezetbe.
Az adathordozókat (CD, DVD vagy hitelkártya) egyenként adagolja be a vágószerkezetbe a külön elhelyezett CD/DVD-adagolóaknán (13) keresztül (3. kép).
A gép automatikusan előremenetre kapcsol, behúzza az anyagot és az aprítás befejezése után automatikusan kikapcsol.
Papír beadagolása közben soha ne adagoljon be egyidejűleg CD-t/DVD-t és fordítva!
Útmutatás: Fényáteresztő fóliák aprításához a gépet kézzel előremenetre kell kapcsolni (az előremenet gombot (3) kb. 2 mp-ig tartsa lenyomva).
A működtető gombot (2) („stop“ funkció) rövid ideig működtetve az aprítás folyamata bármikor megállítható. Előremenethez az előremenet gombot (3) kb. 2 mp-ig tartsa lenyomva. Ha a gépet kb. 5 percig nem használja, akkor a gép kikapcsol.
A gépbe soha ne adagoljon több anyagot, mint a megadott maximális mennyiség (lásd a „MŰSZAKI ADATOK“ c. részt)
Ha ennek ellenére túl sok anyag kerülne a vágószerkezetbe, lásd az „ÜZEMZAVAR” c. részt az „ANYAGTORLÓDÁS A GÉPBEN” cím alatt.
A hulladék megfelelő elválasztásáról két külön elhelyezett felfogó tartály gondoskodik.

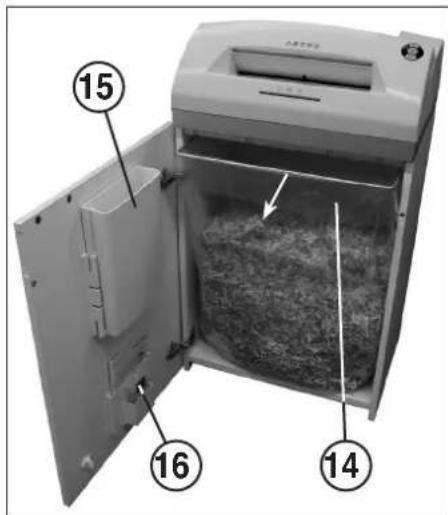

A FELFOGÓZSÁK KIÜRÍTÉSE PAPÍRHOZ (4. kép)
Ha a papír felfogózsákja megtelt, a gép lekapcsol. Az ellenőrző kijelző (11) kigyullad. Az alábbiak szerint járion el:
- Nyissa ki az ajtót. Az ellenőrző kijelző (8. kép) kigyullad. Ha még van anyag az egyik adagoló aknában, akkor kiegészítésképpen kigyullad az ellenőrző kijelző (6) is.
- A felfogózsákot (14) a zsák keretével együtt húzza ki a ház alsó részéből, vegye ki a zsákot és távolítsa el annak tartalmát. Az ellenőrző kijelző (11) kialszik.
- A kiürített zsákot akassza be a zsákkeretbe majd a zsákot a kerettel együtt tolja vissza a ház alsó részébe. Csukja be az ajtót. Az ellenőrző kijelző (8) kialszik.
- Ha az ellenőrző kijelző világít (6), rövid ideig működtesse az előremenet gombot (3). Az adagoló aknában maradt anyagot felaprítja és a kijelző kialszik.
Útmutatás: A gép csak zárt ajtónál jár!
A FELFOGÓ TARTÁLY KIÜRÍTÉSE
CD/DVD-nél (4. kép)
Útmutatás: A „CD-tartály tele“ – az ellenőrzés az elvégzett aprító folyamatok megszámlálásával történik.
Ha a beadott CD-k/DVD-k száma (kb. 20 darab) eléri a vezérlésben előre beprogramozott értéket, a gép kikapcsol. Az ellenőrző kijelző (10) kigyullad.
Az alábbiak szerint járjon el:
- Nyissa ki az ajtót. Az ellenőrző kijelző □(8) kigyullad és az előremenet nyomógomb (3) LED-kijelzője ↑ valamint az ellenőrző kijelző (10) villog.
- Vegye ki az ajtók belső oldalán lévő felfogó tartályt (14) és ürítse ki a tartály tartalmát.
- Rövid ideig működtesse az előremenet gombot (3), hogy nyugtázza a CD/DVD-tartály kiúrítését. A számlálás folyamata ismét nullával kezdődik. Az ellenőrző kijelző (10) valamint az előremenet nyomógomb (3) LED-kijelzője ↑ is kialszik.
- A kiürített tartály akassza vissza az ajtóra és az ajtót csukja be.
Útmutatás: A gép csak zárt ajtónál jár!
DINAMIKUS TERHELÉSJELZÓ:
Az anyagtorlódás elkerülése és így az adathordozók folyamatos és hatékony megsemmisítése érdekében, az aprító folyamat alatt az adagoló aknában egy beállított színű szórt fény jelzi a motor pillanatnyi terhelési állapotát az alábbiak szerint:
Zöld fény: Terhelés < 50%
Sárga fény: Terhelés 50 - 75%
Piros fény: Terhelés 75 - 100%
ÜZEMZAVAR
ANYAGTORLÓDÁS A GÉPBEN:
(Auto-irányváltó funkció)
Ha a túl sok beadagolt anyag miatt torlódás keletkezik, a gép a következő módon reagál:
- A vágószerkezet megakad, utána egy darabig hátrafelé megy (kiszabadul az anyag) és megáll. A motor kikapcsol. Az ellenőrző kijelző (69) kigyullad.
Az alábbiak szerint járjon el:
Papírtorlódás a papíradagoló aknában (12)
- A beadagolt papírt vegye ki.
- A vágószerkezet most automatikusan előremegy és felaprítja a vágószerkezetben maradt papírt. Elöremenet közben világít az előremenet gomb (3) LED-kijelzője ↑. Az ellenőrző kijelző 65 (6) kialszik.
- Az aprítást kisebb mennyiségű papírral folytassa.
Anyagtorlódás a CD/DVD-adagolóaknában (13)
- A beadagolt anyagot vegye ki.
Az anyagot óvatosan vegye ki, mert az éles vágóhelyek sérülést okozhatnak!
- A maradék vágandó anyagot most automatikusan újraadagolja a vágószerkezetbe és aprítja. Előremenet közben világít az előremenet gomb (3) LED-kijelzője ↑. Az ellenőrző kijelző 📧 (6) kialszik.
- Ha a vágandó anyag átment, akkor az aprítást a helyes adagolásban folytassa.
- Szükség esetén addig kapcsolja előre- és hátramenetbe a vágószerkezetet, amíg a vágandó anyag teljesen átment és felaprítódott.
ANYAG BEVEZETÉSE PÁRHUZAMOSAN:
Ha a két adagolóaknába egyidejűleg kell anyagot adagolni, a gép a következő módon reagál:
- A vágószerkezet megakad, utána egy darabig hátrafelé megy (kiszabadítja az anyagot) és megáll. A motor kikapcsol. Az ellenőrző kijelző (6) kigyullad.
- Vegye ki az anyagot az egyik aknából.
- Rövid ideig működtesse az előremenet gombot (3). A másik aknában lévő vágandó anyagot a vágószerkezetbe adagolja és felaprítja. Az ellenőrző kijelző (6) kialszik.
FÉNYSOROMPÓ FOGLALT AZ AJTÓ NYITÁSÁNÁL:
Ha az ajtó nyitásánál még van anyag a két adagolóakna egyikében, a motor kikapcsol és a vágószerkezet megáll. Az ellenőrző kijelző (6) kigyullad.
Csukja be az ajtót és nyugtázza az állapotot az előremenet gomb (3) működtetésével. A meglévő vágandó anyagot a vágószerkezetbe adagolja és felaprítja.
FÉNYSOROMPÓ FOGLALT A BEKAPCSOLÁSNÁL:
Ha a gép bekapcsolásánál a két adagolóakna egyikében van anyag. kigyullad az ellenőrző kijelző (6).
Vegye ki az anyagot és nyugtázza az állapotot az előremenet gomb (3) rövid ideig tartó működtetésével.
MOTORVÉDELEM:
Ha a motortól túl nagy teljesítményt követel, akkor a motor kikapcsol. Az ellenőrző kijelző (9) kigyullad. Mintegy 25-40 perc lehülési idő után (típustól és a helyiség hőmérsékletétől függően) a gépet újraindíthatja.
ELEKTROMOS ÜZEMZAVAR:
Ha az ellenőrző kijelző (9) a funkciókapcsoló (2) LED-kijelzőjével együtt villog vagy csak az ellenőrző kijelző (8) villog, akkor elektromos üzemzavarról van szó. A gépet nem lehet beinditani. Ebben az esetben értesítse a szakkereskedőjét.
ELLENÓRZÓ LISTA AZ ÜZEMZAVAROKNÁL:
Ha a gép nem működik, ellenőrizze az alábbi pontokat:
- a hálózati csatlakozódugót csatlakoztatták a hálózathoz?
- becsukták az ajtót?
- a papír felfogózsákja tele van? Kövesse a „PAPÍR FELFOGÓZSÁK ÚRÍTÉSE“ utasításait.
- a CD/DVD felfogó tartálya tele van? Kövesse a „CD/DVD FELFOGÓ TARTÁLYÜRÍTÉSE” utasításait.
- anyagtorlódás van a gépben? Kövesse a „ANYAGTORLÓDÁS A GÉPBEN“ utasításait.
- a motort túlterhelték?
Lásd a „MOTORVÉDELEM“ alatt
Ha egyik ellenőrzési pont sem helytálló, értesítse a szakkereskedőjét.
KARBANTARTÁS /
A FOTOCELLÁK MEGTISZTÍTÁSA (5. kép)
Ha papírdarabok maradnak a beeresztő nyilásban (pl. egy papírtorlódás után), akkor előfordulhat, hogy a gépet a „foglalt” fénysorompó már nem kapcsolja ki.
A papírdarabokat úgy tudja eltávolítani ill. a fotocellát megtisztítani, hogy a vágószerkezetbe bevezet egy további papírt vagy a gépet a hátramenetbe kapcsolja és egy ecsettel gyorsan végigtörli a fotocella két „szemét”.
5. kéb
6. kéb
A (CROSS CUT) VÁGÓSZERKEZET KARBANTARTÁSA:
A Cross-Cut-vágószerkezeteket bizonyos üzemidő után meg kell olajozni. Ha az ellenőrző kijelző (7) kigyullad, az alábbiak szerint járjon el:
Nyissa ki az ajtót. Az ellenőrző kijelző (8) kigyullad és a hátramenet gomb (4) LED-kijelzője valamint az ellenőrző kijelző (7) villog. Vegye ki az olajtartályt (16) (6. kép) az ajtóban lévő tartóból és csukja be újra az ajtót. Oszlasson el egy kis olajat egy papirlapon és ezt a lapot a papiradagoló aknán (12) át vezesse el a vágószerkezethez.
A papírt behúzza és így az olaj eljut a vágószerkezetbe.
Útmutatás: A kijelzés törlése érdekében, a vágószerkezet olajozásának elvégzése után ezt a folyamatot a következő módon nyugtázni kell:
- Az ajtót addig nyissa ki, amíg az ellenőrző kijelző (8) ki nem gyullad. A ⏻ (7) és ⚡ (4) ellenőrző kijelző villog.
- A hátramenet gombot (4) nyomja meg és tartsa lenyomva addig, amíg az ellenőrző kijelző 📋 (7) ki nem alszik.
- Csukja be újra az ajtót.
A vágószerkezet most automatikusan elkezd egy tisztító ciklust (elöremenet/hátramenet) majd utána kikapcsol. A gép újra üzemkész. A speciális olaj utólagos rendelése esetén lásd a „KÜLÖNLEGES TARTOZÉKOK” c. részt.
ENERGIATAKARÉKOS AUTOMATIKA:
Ha a gépet egy ideig nem használja, akkor kb. 5 perc után automatikusan kikapcsol. Az „Üzemkész“ funkciógomb (2) LED-kijelzője kialszik. A visszakapcsoláshoz rövid ideig működtesse a funkciógombot.
Élettartama végén a gépet mindig környezetbarát módon semmisítse meg. Agép vagy a csomagolás egyik részét se dobja ki a háztartási hulladékba.
MÜSZAKI ADATOK
| Modell | Típus | Vágási szélességpapirnál / CD,DVD | Vágási teljesítménypapirnál / CD-k,DVD-k | Munkaszélesség | Zajszint | MéretekSzé x Mé x Mag | Súly |
| intimus 120SC2 | 227-6S | 5,8 mm / 8 mm | 35-38 lap* / 1 darab | 310 mm | ca. 57 dB(A) | 535 x 395 x 980 mm | 46 kg |
| intimus 120SC2 | 227-4S | 3,8 mm / 8 mm | 31-33 lap* / 1 darab | 310 mm | ca. 57 dB(A) | 535 x 395 x 980 mm | 46 kg |
| intimus 120CC3 | 227-4C | 3,8x36 mm / 8 mm | 23-25 lap* / 1 darab | 310 mm | ca. 57 dB(A) | 535 x 395 x 980 mm | 47 kg |
| intimus 120CC4 | 227-2C | 1,9x15 mm / 8 mm | 15-17 lap* / 1 darab | 310 mm | ca. 57 dB(A) | 535 x 395 x 980 mm | 47 kg |
| intimus 120CC5 | 227-1C | 0,8x12 mm / 8 mm | 10-12 lap* / 1 darab | 310 mm | ca. 57 dB(A) | 535 x 395 x 980 mm | 47 kg |
| intimus 120CC6 | 227-1CF | 0,8x4,5 mm / 8 mm | 7-8 lap* / 1 darab | 310 mm | ca. 57 dB(A) | 535 x 395 x 980 mm | 47 kg |
Elötét biztosíték (lomha): 220-230V = 10 A / 115-125V = 15 A / 100V = 18 A
| Modell | Hálózati csatlakozás adataiNévleges feszültség/frekvencia • áramfelvétel • teljesítmény | ||
| intimus 120SC2 | 220-230V/50Hz • 7,8 A • 1,8 kW | 115-125V/60Hz • 12,0 A • 1,4 kW | 100V/50/60Hz • 18,0 A • 1,8 kW |
| intimus 120SC2 | 220-230V/50Hz • 7,8 A • 1,8 kW | 115-125V/60Hz • 12,0 A • 1,4 kW | 100V/50/60Hz • 18,0 A • 1,8 kW |
| intimus 120CC3 | 220-230V/50Hz • 7,8 A • 1,8 kW | 115-125V/60Hz • 12,0 A • 1,4 kW | 100V/50/60Hz • 18,0 A • 1,8 kW |
| intimus 120CC4 | 220-230V/50Hz • 7,8 A • 1,8 kW | 115-125V/60Hz • 12,0 A • 1,4 kW | 100V/50/60Hz • 18,0 A • 1,8 kW |
| intimus 120CC5 | 220-230V/50Hz • 7,8 A • 1,8 kW | 115-125V/60Hz • 12,0 A • 1,4 kW | 100V/50/60Hz • 18,0 A • 1,8 kW |
| intimus 120CC6 | 220-230V/50Hz • 7,8 A • 1,8 kW | 115-125V/60Hz • 12,0 A • 1,4 kW | 100V/50/60Hz • 18,0 A • 1,8 kW |
* A4-es, 70 g/m² papírra vonatkoztatva 230V/50Hz-nél
KÜLÖN TARTOZÉK
Megnevezés
Megrendelési szám
Műanyag zsák, 440x330x950x0,05 mm
99977
Olajtartály, 110 ml
88035
Tájékoztatás: Külön tartozékok utánrendelése esetén és ha pótalkatrészre van szüksége, kérjük forduljon a szakkereskedőjéhez.
