Produkttyp	Stereo-Leistungsverstärker
Marke	NAD
Modell	S200
Stromversorgung	100-240 V AC, 50/60 Hz (über Händler umschaltbar)
Maximale Leistungsaufnahme	800 W
Hauptfunktionen	Soft Clipping, Brückenbetrieb (Mono), symmetrische XLR- und unsymmetrische RCA-Eingänge, thermischer und Kurzschlussschutz
Eingänge	2x unsymmetrische RCA, 2x symmetrische XLR (pro Kanal)
Lautsprecherausgänge	Hochstromklemmen mit Schutzisolierung (L+, L-, R+, R-)
Empfohlene Lastimpedanz	4 Ω bis 8 Ω (mindestens 8 Ω im Brückenbetrieb)
Schutz	Thermo- und Kurzschlussschutzrelais; interne Sicherungen
LED-Anzeigen	Power (blau), Protection (blau), Soft Clipping, Bridge Mode
Belüftung	Lüftungsgitter oben und unten; nicht blockieren
Pflege und Reinigung	Mit einem weichen, trockenen Tuch reinigen; Kontakt mit Flüssigkeiten vermeiden
Sicherheit	Gerät nicht öffnen; Reparaturen nur durch qualifiziertes Fachpersonal; vor Eingriffen Netzkabel ziehen
Ersatzteile und Reparierbarkeit	Interne Sicherungen durch Fachpersonal austauschbar; für andere Teile NAD-Kundendienst kontaktieren
Allgemeine Informationen	Hochleistungsverstärker mit Ringkerntransformator; kann in Stereo oder gebrückt mono verwendet werden

Häufig gestellte Fragen - S200 NAD

Wie schließe ich Lautsprecher an den NAD S200 an?

Schließen Sie das Kabel des linken Lautsprechers an die Klemmen L+ (rot) und L- (schwarz) und das rechte an R+ und R- an. Verwenden Sie Kabel der Stärke 16 oder dicker. Abisolieren Sie die Drähte auf 1 cm, verdrillen Sie sie und stecken Sie sie nach dem Lösen der Ringe in die axialen Löcher der Klemmen. Ziehen Sie die Ringe fest an. Stellen Sie sicher, dass kein Draht eine benachbarte Klemme berührt, um Kurzschlüsse zu vermeiden.

Wie aktiviere ich den Brückenbetrieb (Mono)?

Schalten Sie den Verstärker aus. Trennen Sie alle Eingangskabel und Lautsprecherkabel. Schließen Sie das Eingangskabel des Vorverstärkers nur an den linken Eingang (L) des S200 an. Verbinden Sie das positive Lautsprecherkabel mit der Klemme L+ (rot) und das negative mit der Klemme R+ (rot). Verwenden Sie NICHT die schwarzen Klemmen. Schalten Sie dann den Schalter BRIDGING auf der Rückseite auf ON (MONO). Schalten Sie das Gerät wieder ein. Achtung: Die Lautsprecherimpedanz muss mindestens 8 Ω betragen.

Was tun, wenn die <b>Protection</b>-Anzeige dauerhaft leuchtet?

Die blaue Protection-Anzeige zeigt an, dass die Lautsprecher durch das Schutzrelais getrennt wurden. Schalten Sie das Gerät aus und lassen Sie es abkühlen. Überprüfen Sie, ob die Lüftungsgitter nicht blockiert sind. Stellen Sie sicher, dass kein Kurzschluss zwischen den Lautsprecherklemmen besteht (freie Drahtenden). Wenn das Problem im kalten Zustand weiterhin besteht, lassen Sie den Verstärker von einem autorisierten NAD-Techniker überprüfen.

Was ist der Unterschied zwischen symmetrischen (XLR) und unsymmetrischen (RCA) Eingängen?

Symmetrische Eingänge (XLR) verwenden drei Leiter (Signal heiß, Signal kalt und Schirm), um Störungen und Brummen zu unterdrücken, ideal für lange Kabel. Unsymmetrische Eingänge (RCA) verwenden ein Signal und Masse; sie sind anfälliger für Rauschen. Der Schalter BALANCED/UNBALANCED auf der Rückseite muss entsprechend der verwendeten Kabelart eingestellt werden. Für eine optimale Qualität bei langen Verbindungen bevorzugen Sie symmetrische Eingänge.

Kann ich den S200 mit einem Vorverstärker verwenden, der nur RCA-Ausgänge hat?

Ja, verbinden Sie die RCA-Ausgänge des Vorverstärkers mit den UNBALANCED-Eingängen (RCA) des S200 und stellen Sie den entsprechenden Eingangsschalter auf UNBAL. Der S200 bietet auch bei unsymmetrischer Verwendung eine hervorragende Klangqualität.

Wie schließe ich das Netzkabel an?

Bevor Sie das Kabel in eine Steckdose stecken, stellen Sie sicher, dass es fest in der AC-Eingangsbuchse des S200 sitzt. Verwenden Sie eine für die Leistung geeignete Wandsteckdose (max. 800 W). Verwenden Sie keine Zusatzsteckdosen eines Vorverstärkers. Für eine gruppierte Einschaltung verwenden Sie eine geschaltete Hochstrom-Mehrfachsteckdose.

Was bedeutet die <b>Soft Clipping</b>-Anzeige?

Die Soft Clipping-Anzeige leuchtet, wenn die Soft-Clipping-Funktion aktiviert ist. Diese Schaltung begrenzt sanft die Ausgangswelle, wenn der Verstärker über seine maximale Leistung hinaus ausgesteuert wird, und reduziert hörbare Verzerrungen. Es wird empfohlen, diese Funktion immer eingeschaltet zu lassen (ON) für lautes Hören.

Wie kehre ich die Phase der Lautsprecher um, um die Verkabelung zu überprüfen?

Stellen Sie die Lautsprecher im Abstand von wenigen Zentimetern gegenüber. Spielen Sie Musik ab und hören Sie auf die Bässe. Vertauschen Sie dann die Anschlüsse (Plus und Minus) an einem Lautsprecher. Die Konfiguration, die den tieferen und volleren Klang ergibt, ist die richtige Phase. Wiederholen Sie diese Verkabelung für beide Lautsprecher.

Was tun bei Kurzschluss oder Überhitzung?

Das interne Schutzrelais trennt automatisch die Lautsprecher. Schalten Sie den Verstärker aus und lassen Sie ihn abkühlen. Überprüfen Sie die Lautsprecherkabel auf lose Drähte, die einen Kurzschluss verursachen. Stellen Sie sicher, dass die Belüftung ausreichend ist. Wenn das Problem häufig auftritt, reduzieren Sie die Lautstärke oder lassen Sie das Gerät überprüfen.

Kann ich den S200 im Stereomodus mit 4-Ohm-Lautsprechern verwenden?

Ja, der S200 kann 4-Ohm-Lautsprecher im Stereomodus versorgen. Verwenden Sie Kabel mit großem Querschnitt (mindestens 2 mm²), um die hohen Ströme zu bewältigen. Im Brückenbetrieb wird die effektive Impedanz halbiert, verwenden Sie daher nur Lautsprecher mit 8 Ohm oder mehr.

BEDIENUNGSANLEITUNG S200 NAD

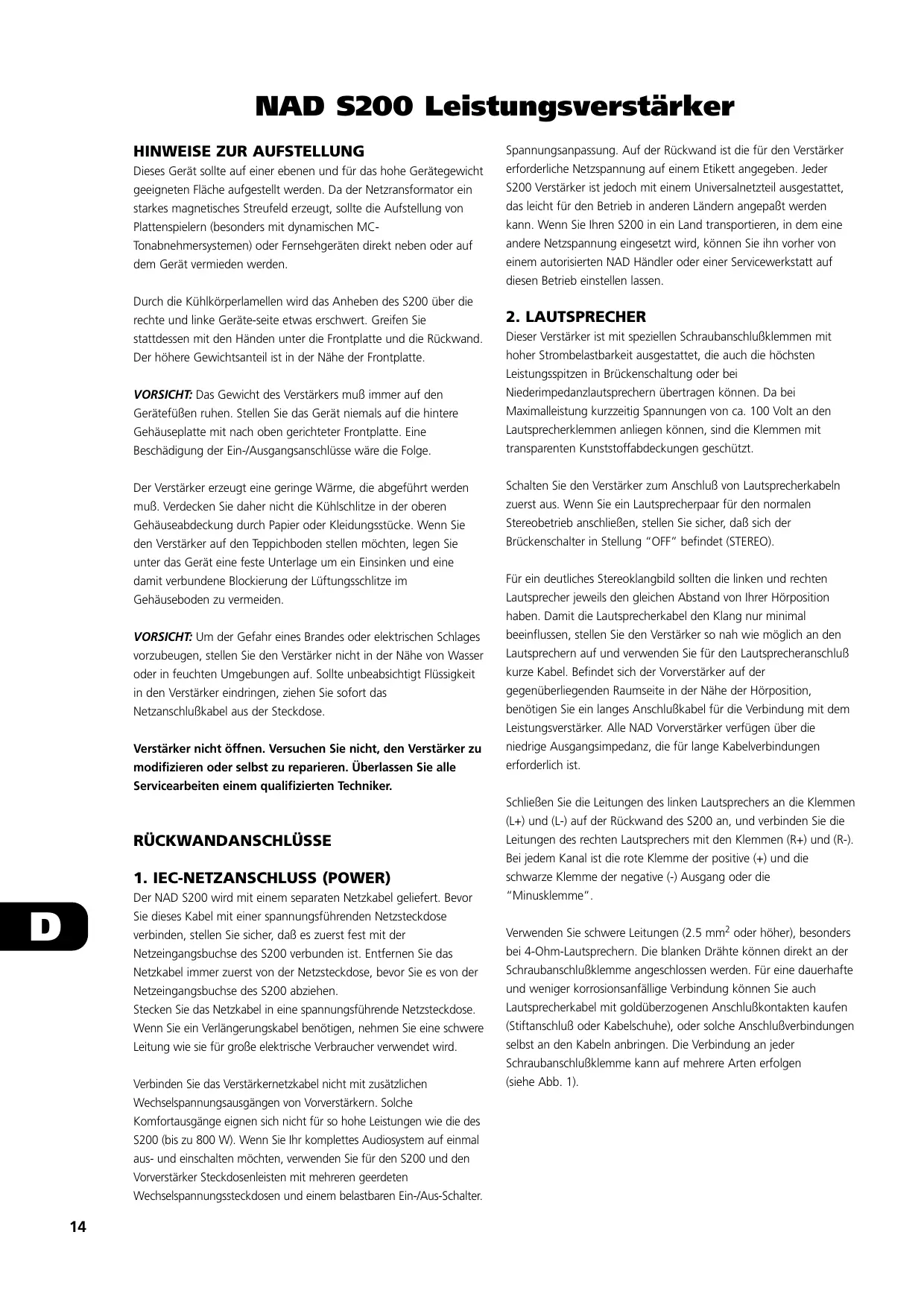

NAD S200 Leistungsverstärker

HINWEISE ZUR AUFSTELLUNG

Dieses Gerät sollte auf einer ebenen und für das hohe Gerätegewicht geeigneten Fläche aufgestellt werden. Da der Netztransformator ein starkes magnetisches Streufeld erzeugt, sollte die Aufstellung von Plattenspielern (besonders mit dynamischen MC-Tonabnehmersystemen) oder Fernsehgeräten direkt neben oder auf dem Gerät vermieden werden.

Durch die Kühlkörperlamellen wird das Anheben des S200 über die rechte und linke Geräte-seite etwas erschwert. Greifen Sie stattdessen mit den Händen unter die Frontplatte und die Rückwand. Der höhere Gewichtsanteil ist in der Nähe der Frontplatte.

VORSICHT: Das Gewicht des Verstärkers muß immer auf den Gerätefüßen ruhen. Stellen Sie das Gerät niemals auf die hintere Gehäuseplatte mit nach oben gerichteter Frontplatte. Eine Beschädigung der Ein-/Ausgangsanschlüsse wäre die Folge.

Der Verstärker erzeugt eine geringe Wärme, die abgeführt werden muß. Verdecken Sie daher nicht die Kühlschlitze in der oberen Gehäuseabdeckung durch Papier oder Kleidungsstücke. Wenn Sie den Verstärker auf den Teppichboden stellen möchten, legen Sie unter das Gerät eine feste Unterlage um ein Einsinken und eine damit verbundene Blockierung der Lüftungsschlitze im Gehäuseboden zu vermeiden.

VORSICHT: Um der Gefahr eines Brandes oder elektrischen Schlages vorzubeugen, stellen Sie den Verstärker nicht in der Nähe von Wasser oder in feuchten Umgebungen auf. Sollte unbeabsichtigt Flüssigkeit in den Verstärker eindringen, ziehen Sie sofort das Netzanschlußkabel aus der Steckdose.

Verstärker nicht öffnen. Versuchen Sie nicht, den Verstärker zu modifizieren oder selbst zu reparieren. Überlassen Sie alle Servicearbeiten einem qualifizierten Techniker.

RÜCKWANDANSCHLÜSSE

1. IEC-NETZANSCHLUSS (POWER)

Der NAD S200 wird mit einem separaten Netzkabel geliefert. Bevor Sie dieses Kabel mit einer spannungsführenden Netzsteckdose verbinden, stellen Sie sicher, daß es zuerst fest mit der Netzeingangsbuchse des S200 verbunden ist. Entfernen Sie das Netzkabel immer zuerst von der Netzsteckdose, bevor Sie es von der Netzeingangsbuchse des S200 abziehen. Stecken Sie das Netzkabel in eine spannungsführende Netzsteckdose. Wenn Sie ein Verlängerungskabel benötigen, nehmen Sie eine schwere Leitung wie sie für große elektrische Verbraucher verwendet wird.

Verbinden Sie das Verstärkernetzkabel nicht mit zusätzlichen Wechselspannungsausgängen von Vorverstärkern. Solche Komfortausgänge eignen sich nicht für so hohe Leistungen wie die des S200 (bis zu 800 W). Wenn Sie Ihr komplettes Audiosystem auf einmal aus- und einschalten möchten, verwenden Sie für den S200 und den Vorverstärker Steckdosenleisten mit mehreren geerdeten Wechselspannungssteckdosen und einem belastbaren Ein-/Aus-Schalter.

Spannungsanpassung. Auf der Rückwand ist die für den Verstärker erforderliche Netzspannung auf einem Etikett angegeben. Jeder S200 Verstärker ist jedoch mit einem Universalnetzteil ausgestattet, das leicht für den Betrieb in anderen Ländern angepaßt werden kann. Wenn Sie Ihren S200 in ein Land transportieren, in dem eine andere Netzspannung eingesetzt wird, können Sie ihn vorher von einem autorisierten NAD Händler oder einer Servicewerkstatt auf diesen Betrieb einstellen lassen.

2. LAUTSPRECHER

Dieser Verstärker ist mit speziellen Schraubanschlußklemmen mit hoher Strombelastbarkeit ausgestattet, die auch die höchsten Leistungsspitzen in Brückenschaltung oder bei Niederimpedanzlautsprechern übertragen können. Da bei Maximalleistung kurzzeitig Spannungen von ca. 100 Volt an den Lautsprecherklemmen anliegen können, sind die Klemmen mit transparenten Kunststoffabdeckungen geschützt.

Schalten Sie den Verstärker zum Anschluß von Lautsprecherkabeln zuerst aus. Wenn Sie ein Lautsprecherpaar für den normalen Stereobetrieb anschließen, stellen Sie sicher, daß sich der Brückenschalter in Stellung "OFF" befindet (STEREO).

Für ein deutliches Stereoklangbild sollten die linken und rechten Lautsprecher jeweils den gleichen Abstand von Ihrer Hörposition haben. Damit die Lautsprecherkabel den Klang nur minimal beeinflussen, stellen Sie den Verstärker so nah wie möglich an den Lautsprechern auf und verwenden Sie für den Lautsprecheranschluß kurze Kabel. Befindet sich der Vorverstärker auf der gegenüberliegenden Raumseite in der Nähe der Hörposition, benötigen Sie ein langes Anschlußkabel für die Verbindung mit dem Leistungsverstärker. Alle NAD Vorverstärker verfügen über die niedrige Ausgangsimpedanz, die für lange Kabelverbindungen erforderlich ist.

Schließen Sie die Leitungen des linken Lautsprechers an die Klemmen (L+) und (L-) auf der Rückwand des S200 an, und verbinden Sie die Leitungen des rechten Lautsprechers mit den Klemmen (R+) und (R-). Bei jedem Kanal ist die rote Klemme der positive (+) und die schwarze Klemme der negative (-) Ausgang oder die "Minusklemme".

Verwenden Sie schwere Leitungen (2.5 mm ^2 oder höher), besonders bei 4-Ohm-Lautsprechern. Die blanken Drähte können direkt an der Schraubanschlußklemme angeschlossen werden. Für eine dauerhafte und weniger korrosionsanfällige Verbindung können Sie auch Lautsprecherkabel mit goldüberzogenen Anschlußkontakten kaufen (Stiftanschluß oder Kabelschuhe), oder solche Anschlußverbindungen selbst an den Kabeln anbringen. Die Verbindung an jeder Schraubanschlußklemme kann auf mehrere Arten erfolgen (siehe Abb. 1).

1. Stiftanschluß. Ein Stiftanschluß ist eine schlanke Metallhülse, die auf das Kabelende gequetscht oder gelötet wird. Die Gewindestange jeder Schraubanschlußklemme ist mit einer Öffnung versehen, die Stiftanschlüsse bis zu 3 mm Durchmesser aufnehmen kann. Lösen Sie die Kunststoffmutter an jeder Klemme bis die Öffnung in der Gewindestange freiliegt. Führen Sie den Stiftanschluß in das Loch ein und drehen Sie die Mutter im Uhrzeigersinn bis sie fest sitzt.
2. Kabelschuhe. Lösen Sie die Kunststoffmutter, führen den U-förmigen Kabelschuh in den offenen Spalt ein und drehen die Mutter wieder fest.
3. Blanke Drähte. Trennen Sie die beiden Leitungen des Kabels (falls paarweise) und isolieren beide ca. 1 cm ab. Verdrehen Sie die blanken Litzen in jeder Leitung. Lösen Sie die Kunststoffmuttern für + und -, führen die blanken Leitungsenden in das Loch der Gewindestange und drehen die Kunststoffmutter fest, bis der Draht sicher gehalten wird. Achten Sie darauf, daß keine losen Drähte das Gehäuse oder eine benachbarte Klemme berühren. Ziehen Sie die Mutter nach ca. einer Woche nach, um eine etwaige Lockerung zu beseitigen.

VORSICHT: Nach allgemeinen Sicherheitsrichtlinien sollen Lautsprecherklemmen von Hochleistungsverstärkern abgedeckt werden. Bei voller Ausgangsleistung liegen an diesen Klemmen gefährliche Spannungen. Um Ihrer Sicherheit und diesen Richtlinien gerecht zu werden, haben wir für den NAD S200 nur die hochwertigsten Lautsprecherklemmen ausgesucht, die von Kunststoffmuttern so abgedeckt werden, daß keine Metallteile berührt werden können.

PHASENLAGE

Stereolautsprecher müssen in Phase zueinander arbeiten, damit ein deutliches Stereoklangbild erzeugt werden kann und die Ausgänge sich bei niedrigen Frequenzen gegenseitig verstärken und nicht aufheben. Ein phasenrichtiger Anschluß ist sichergestellt, wenn bei beiden Kanälen die rote (positive) Klemme am Verstärker mit der roten (positiven) Klemme am Lautsprecher verbunden wird.

Wenn Ihre Lautsprecher beweglich sind, kann die Phasenlage einfach überprüft werden. Schließen Sie die Lautsprecher an, stellen Sie sie in geringem Abstand und mit einander zugewandten Frontseiten auf, schlaten Sie die Musikwiedergabe ein und hören Sie genau hin. Tauschen Sie dann die beiden Anschlußleitungen an EINEM der Lautsprecher und achten Sie erneut auf die Wiedergabe. Die Anschlußweise, die den volleren, kräftigeren Baß erzeugt, ist die richtige. Befestigen Sie die Leitungen sicher an den Lautsprecherklemmen und achten Sie dabei darauf, daß keine losen Litzen die falsche Klemme berühren und dadurch einen teilweisen Kurzschluß verursachen können. Stellen Sie die Lautsprecher wieder zurück in die alte Position.

Ist eine solche Aufstellung der Lautsprecher nicht möglich, muß die Phasenlage anhand der "Polarität" der Anschlußkabel festgestellt werden. Die Lautsprecherklemmen am Verstärker sind mit rot (+) und schwarz (-) für jeden Kanal gekennzeichnet. Die Polarität der Klemmen auf der Lautsprecherrückseite ist ebenfalls markiert, entweder durch rote und schwarze Anschlüsse oder mit Etiketten: "+"1", oder "8 Ohms" für positiv, "-"0", oder "G" für negativ. Die rote (+) Klemme am Verstärker sollte mit der roten (positiven) Klemme des Lautsprechers für jeden Kanal verbunden werden.

Um den Anschluß zu erleichtern, sind die beiden Leiter des Lautsprecherkabels für einen Kanal unterschiedlich gekennzeichnet, und zwar entweder in der Drahtfarbe des Leiters selbst (Kupfer/Silber) oder durch ein feines Wulst- oder Rippenmuster auf der Isolation eines Leiters. Mit Hilfe dieses Musters können Sie die konsistente Verkabelung eines Lautsprecherpaares herstellen. Wenn Sie also den kupferfarbenen Draht (oder den mit Rippenmuster-Isolation) an der (+) Verstärkerklemme des linken Kanals anschließen, verfahren Sie mit dem rechten Kanal in gleicher Weise. Wenn Sie am anderen Leitungsende den kupferfarbenen Draht (oder den mit Rippenmuster-Isolation) an der roten oder positiven Klemme des linken Lautsprechers anschließen, machen Sie dasselbe am rechten Lautsprecher.

3. EINGÄNGE LINKER KANAL (BALANCED/UNBALANCED)

Bevor Sie Anschlüsse am Verstärker herstellen oder ändern, stellen Sie sicher, daß der Netzschalter aus (OFF) ist.

Der Verstärker S200 ist mit jeweils zwei Eingangsanschlüssen für jeden Kanal ausgestattet. Die gumiisolierte Phonobuchse ist ein konventioneller "unsymmetrischer" Eingang (unbalanced). Die Dreiloch-XLR-Buchse ist ein professioneller "symmetrischer" Eingang (balanced). Sie können beide Eingangsarten verwenden, aber nicht gleichzeitig.

Wenn Ihr Vorverstärker nur über konventionelle Ausgänge mit gummiisoierten Phonobuchsen verfügt, schließen Sie ein Audioverbindungskabel vom inken Kanalausgang des Vorverstärkers zum linken Eingang "UNBALANCED" des S200 an. Stellen Sie den Schalter "BALANCE" auf "UNBAL".

Ist Ihr Vorverstärker mit symmetrischen XLR-Ausgängen ausgestattet, schließen Sie ein Dreileiterkabel vom linken Vorverstärkerausgang zum linken XLR-Eingangskanal des S200 an, und stellen den Schalter "BALANCE" auf "BAL". Falls Ihr HiFi-Händler keine geeigneten Kabel führt, kaufen Sie symmetrische "Mikrofonkabel" in einem Laden, in dem professionelle Aufnahmegeräte angeboten werden. Das Kabelende mit einem männlichen XLR-Stecker (mit drei Metallstiften) sollte mit dem S200 verbunden werden. Das andere Ende mit den weiblichen XLR-Buchsen (mit drei Löchern) sollten Sie mit Ihrem Vorverstärker verbinden.

Ein XLR-Stecker ist "markiert", d. h., er paßt nur auf eine Art in eine Buchse. Befindet sich eine Feststellschraube in der Steckerhülse, richten Sie diese mit dem oberen Anschlußende aus und drücken Sie den Stecker ganz in die XLR-Buchse hinein, bis die Verriegelung einrastet.

Die drei Stifte eines XLR-Steckers ("Cannon") sind numeriert. Stift 2 ist die "heiße" Signalverbindung zum S200 und direkt mit dem mittleren Stift der unsymmetrischen, gummiisolierten Phonobuchse verbunden. Stift 3 ist für den Anschluß für die Signalrückleitung (Signalminus). An Stift 1 befindet sich die Gehäuseerde (Masse), an der die Abschirmung einer symmetrischen Leitung angeschlossen wird.

AUSSTECKEN

Die Verriegelungsmechanik einer XLR-Buchse verhindert, daß der Stecker unbeabsichtigt herausgezogen werden kann. Schalten Sie immer den Netzschalter aus, bevor Sie ein Eingangskabel entfernen. Drücken Sie mit einer Hand auf die Verriegelungslasche über der XLR-Buchse und ziehen mit der anderen Hand den XLR-Stecker heraus.

4. EINGÄNGE RECHTER KANAL (BALANCED/UNBALANCED)

Stellen Sie die Verbindungen für den rechten Kanal in derselben Weise her, wie für den linken Kanal.

5. EINGANGSWAHLSCHALTER (BALANCED/UNBALANCED)

Stellen Sie diesen Schalter entsprechend des ausgewählten Eingangsanschlusses ein, d. h. auf "UNBAL", wenn Sie Ihren Vorverstärker an den gummiisolierten Phonobuchsen angeschlossen haben, und auf "BAL", wenn die Verbindung über die symmetrischen XLR-Eingänge hergestellt worden ist.

In der Regel bestimmen die Ausgangsanschlüsse des Vorverstärkers die Wahl des Eingangsanschlusses. Verwenden Sie Dreileiterkabel mit XLR-Steckern, wenn Ihr Vorverstärker mit symmetrischen Ausgängen ausgestattet ist. Verfügt der Vorverstärker nur über eine unsymmetrische Anschlußmöglichkeit über gummiisolierte Phonobuchsen, nehmen Sie die entsprechenden Eingänge des S200.

VORTEILE SYMMETRISCHER VERBINDUNGEN

Bei einer konventionellen Verbindung (unsymmetrisch) fließt der Audiosignalstrom vom Vorverstärker zum Leistungsverstärker durch den Kabelmittelleiter. Damit der Stromkreis geschlossen ist, fließt der Audiosignalstrom durch den Kabelaußenleiter zum Vorverstärkernullpunkt zurück. Der äußere Leiter dient dabei ebenfalls der Kabelabschirmung.

Werden zwei Audiogeräte miteinander verbunden, fließen Netzrausch- und Streuverlustbrummsignale ebenfalls in der Kabelabschirmung und vermischen sich mit dem Signalrückstrom. Die daraus resultierenden Verzerrungen und Rauschsignale können von der Orientierung der Netzstecker in der Steckdose abhängen. Entwickler von HiFi-Verbindungskabeln bekämpfen diese "Verunreinigungen" durch einseitiges Anschließen der Abschirmung, was zur Folge hat, daß die Leistung dieser Kabel von der Verbindungsrichtung abhängig ist, d. h. davon, ob die Abschirmung am Vorverstärker oder am Leistungsverstärker geerdet ist.

Eine symmetrische Dreileiterverbindung schließt alle diese Ungewißheiten aus. Der "heiße" Signalstrom und der Signalrückstrom fließen beide in Innenleitern. Die an beiden Enden am Verstärkergehäuse angeschlossene, separate Kabelabschirmung schützt das Audiosignal vor allen möglichen Interferenzen und vor Netzrauschen. Der Vorteil dieser Verbindungsart wird besonders bei langen Verbindungskabeln deutlich. Obwohl der S200 mit jedem beliebigen Vorverstärker einen exzellenten Klang bietet, wird deshalb die beste und gleichmäßigste Leistung mit einem Vorverstärker erreicht, der über eine symmetrische Ausgangsverkabelung angeschlossen werden kann.

6. SOFT CLIPPING EIN/AUS (ON/OFF)

Die Belastung eines Verstärkers über seine maximale Ausgangsleistung hinaus erzeugt normalerweise ein "Hard Clipping" des Signals mit harten Verzerrungen und Netzbrumm, und die Ausgangstransistoren gehen in Sättigung.

Der "Soft Clipping"-Schaltkreis von NAD sorgt in solchen Fällen für eine weiche Ausgangssignalbegrenzung und minimiert hörbare Verzerrungen bei einer Übersteuerung des Verstärkers. Er sollte bei einer sehr lauten, die Verstärkerkapazität vielleicht übersteigenden Musikwiedergabe aktiviert werden (ON). "Soft Clipping" kann aber auch immer aktiviert bleiben.

7. BRÜCKENSCHALTUNG EIN/AUS (BRIDGING ON = MONO / OFF = STEREO)

Dieser Schalter "brückt" die beiden Känale, die dadurch einen monophonen Verstärker mit mehr als der doppelten Ausgangsleistung bilden. Zur Aktivierung des Brückenbetriebes sollte folgendermaßen vorgegangen werden.

1. Schalten Sie die Netzversorgung aus (POWER OFF).

HINWEIS: In der Brückenschaltung wird die Lautsprecherimpedanz vom Verstärker aus gesehen praktisch halbiert. Eine Last mit 8 Ohm erscheint als 4 Ohm, eine 4-Ohm-Last als 2 Ohm und ein parallel arbeitendes 4-Ohm-Lautsprecherpaar ergibt eine Last von 1 Ohm. Die hohe Aussteuerung von parallel geschalteten Niederimpedanzlautsprechern führt dazu, daß der Verstärker überhitzt und abschaltet oder zum Schutz des Verstärkers interne Sicherungen auslösen. In der Brückenschaltung darf nur EIN Lautsprecher mit einer Nennimpedanz von 8 Ohm oder höher pro Kanal angeschlossen werden.

1. Entfernen Sie alle Signalkabel von den Eingangsbuchsen. Legen Sie für diesen Verstärker den linken oder rechten Kanal zur Ansteuerung fest. Schließen Sie das entsprechende (linke oder rechte) Signalkabel vom Vorverstärker in eine der L-Eingangsbuchsen des S200 an.

HINWEIS: In der Brückenschaltung wird der Verstärker nur über den linken Eingang (L) angesteuert, selbst wenn der rechte Lautsprecherausgang angeschlossen ist. Falls ein weiterer NAD S200 Verstärker in Brückenschaltung für den zweiten Stereokanal arbeitet, wird dieser unabhängig davon, ob er für den linken oder rechten Lautsprecher verwendet wird, ebenfalls über den linken Eingang (L) versorgt.

1. Entfernen Sie alle Kabel von den Lautsprecherklemmen. Legen Sie den Lautsprecher fest, der von diesem Verstärker in Brückenschaltung versorgt wird, und schließen Sie den "positiven" Leiter an der Klemme L+ und den "negativen" Leiter an der Klemme R+ (d. h. an den beiden roten Klemmen) an. Schließen Sie KEINE Kabel an den schwarzen Klemmen (L- und R-) an.

VORSICHT: In der Brückenschaltung müssen die Lautsprecherkabel in Bezug auf den Schaltungsnullpunkt auf "schwimmendem" Potential liegen. Verbinden Sie die Lautsprecherkabel deshalb NICHT mit Geräten, bei denen die Stereokanäle einen gemeinsamen Nullpunkt haben (wie Lautsprecherumschalter oder Adapter für elektrostatische Kopfhörer) oder die den Nullpunkt an den Verstärkereingängen gemeinsam nutzen (z.B. Schaltkomparatoren oder Verzerrungsanalyzer).

1. Wenn alle Vorbedingungen erfüllt sind, schalten Sie den Schalter "BRIDGING" (ON = MONO) und anschließend den Netzschalter ein.
2. Wenn Sie den Verstärker später wieder in den normalen Stereobetrieb umschalten wollen, schalten Sie zuerst den Netzschalter aus. Stellen Sie den Schalter "BRIDGING" auf "OFF" (STEREO) und die standardmäßigen linken und rechten Eingangsverbindungen wieder her. Schließen Sie die Lautsprecherkabel an den Lautsprecherklemmen wie weiter oben unter "LAUTSPRECHER" beschrieben wieder an.

FRONTPLATTENELEMENTE

1. NETZ EIN/AUS (POWER ON/OFF)

Drücken Sie zum Einschalten des Verstärkers die Taste "POWER". Die blaue LED leuchtet bei eingeschaltetem Netz und betriebsbereitem Verstärker. Drücken Sie die Taste "POWER" erneut, um den Verstärker auszuschalten.

2. NETZANZEIGE (POWER/STATUS)

Diese blaue LED leuchtet auf, wenn der S200 eingeschaltet wird und zeigt den Betriebsstatus des S200 wie folgt an:

DUNKEL: Netz aus. Der Netzschalter ist aus, das Netzkabel abgezogen oder nicht mit einer spannungsführenden Steckdose verbunden oder die interne Sicherung hat ausgelöst.

BLAU: Netz ein. Der Verstärker ist betriebsbereit.

3. SCHUTZANZEIGE (PROTECTION)

Diese blaue LED leuchtet auf, wenn der Schutzmodus aktiviert ist, d. h. die Verbindung zu den Lautsprechern durch ein internes Relais unterbrochen wurde. Dieser Modus ist zum Schutz der Lautsprecher vor Niederfrequenzstössen während des Ein- und Ausschaltvorganges kurz aktiv. Zu anderen Zeitpunkten kann der Schutzmodus durch starke Überhitzung, Kurzschluß in der Lautsprecherverkabelung oder einen internen Fehler ausgelöst werden.

Leuchtet die blaue LED-Anzeige ständig auf, schalten Sie den Netzschalter aus. Kühlt die Endstufe ab, verbinden die Relais die Lautsprecher wieder automatisch und der normale Betrieb kann wieder aufgenommen werden. In den meisten Fällen hilft eine leichte Reduzierung des Lautstärkepegels, um weitere Unterbrechungen zu verhindern.

Unterbrechen die Schutzrelais die Wiedergabe häufig, können dafür mehrere Ursachen in Frage kommen: Eine lose Litze, die einen teilweisen Kurzschluß zwischen den Lautsprecherklemmen verursacht, oder ein länger andauernder Hochleistungsbetrieb in Brückenschaltung an einer sehr niedrigen Impedanz, oder eine Blockierung der Luftzirkulation, die zur Lüftung des Verstärkers und für die Wärmeabfuhr notwendig ist.

Falls das Schutzsystem die Wiedergabe selbst bei kaltem Verstärker abschaltet, bringen Sie den Verstärker zur Überprüfung zu Ihrem NAD Händler. Es könnte sein, daß die Schutzrelais durch einen Schaltkreisfehler wie z. B. einer falschen Gleichspannung an den Lautsprecherklemmen, ausgelöst werden.

4. ANZEIGE FÜR "SOFT CLIPPING" (SOFT CLIPPING)

Diese LED leuchtet, wenn der Schalter "SOFT CLIPPING" (auf der Rückwand) in Stellung "ON" ist.

5. BRÜCKENMODUSANZEIGE (BRIDGE MODE)

Diese LED leuchtet, wenn der Brückenschalter (auf der Rückwand) in Stellung "ON" (STEREO) ist.

PROBLEMLÖSUNG
Problem	Ursache	Abhilfe
KEIN TON	Netz ausSchutzmodus aktiviert	Netzkabelverbindung und Netzschalter überprüfenVerstärker ausschalten, sicherstellen, daß Kühlschlitze oben und unten nicht blockiert sind. Nach dem Abkühlen Verstärker wieder einschalten
EIN KANAL OHNE TON	Lautsprecherkabel herausgezogenEingangskabel herausgezogen oder schlechter Kontakt in BuchseKurzschluß oder Drahtbruch in einem defekten Eingangskabel	Alle Verbindungen an Lautsprechern und Verstärker überprüfenVerstärker ausschalten, RCA-Phonoeingangsstecker hin- und herdrehen für besseren Kontakt. Signalkabelanschluß an Vorverstärker überprüfenS200 ausschalten, Kabel überprüfen und bei Bedarf auswechseln
SCHWACHE BÄSSE/SCHLECHTES STEREOKLANGBILD	Lautsprecher phasenverkehrt verkabeltBrückenschalter ist “ON” (MONO), Lautsprecher aber für Stereobetrieb angeschlossen	Anschlüsse auf der Rückseite EINES Lautsprechers tauschenBrückenschalter in Stellung “OFF” bringen (STEREO)
